Огляд і тестування корпусу ZALMAN Z1

29-11-2013

В одному з недавніх оглядів ми вже говорили, що компанія ZALMAN вирішила підсилити свої позиції на ринку корпусів для масового користувача, випустивши моделі ZALMAN Z3 і ZALMAN Z3 Plus. Але тільки цим справа не обмежилася. Буквально місяць тому компанія анонсувала ще одну новинку, також націлену на бюджетний сегмент. Корпус одержав назву ZALMAN Z1 і на даний момент є найдешевшим із усієї серії ZALMAZ Z. В українському роздробі його вже пропонують за досить привабливою ціною - близько 50 доларів.

ZALMAN Z1

Специфікація корпусу ZALMAN Z1:

Виробник

ZALMAN

Модель

Z1 (ZM-Z1)

Типорозмір корпусу

 Middle Tower

Підтримувані форм-фактори материнських плат

microATX / ATX

Колір

Чорний

Відсіки

2 х 5,25 дюйма (зовнішні)

1 х 3,5 дюйма (зовнішній)

4 х 3,5 дюйма (внутрішні)

1 х 2,5 дюйма (внутрішній)

Слоти для карт розширення

7

Максимальна довжина відеокарти, мм

360

Максимальна висота процесорного кулера, мм

-

Роз’єми

1 x USB 3.0

2 x USB 2.0

2 х аудіовиходи (навушники, мікрофон)

Вентилятори

Попередньо встановлені:

  • на задній панелі – 1 х 120 мм
  • на передній панелі - 1 х 120 мм

Можливість встановити:

  • на передній панелі – 1 х 120 мм
  • на задній панелі - 1 х 92/80 мм замість попередньо встановленого на 120 мм

Блок живлення

Немає

Матеріал

Передня панель: пластик

Шасі: сталь товщиною 0,60 мм

Бічні панелі: сталь товщиною 0,58 мм

Розміри корпусу, мм

457 х 199 х 432

Вага (нетто), кг

-

Сайт виробника

ZALMAN

Сторінка продукту

ZALMAN Z1



Все цены на Zalman+Z1

Упаковка та комплект поставки

ZALMAN Z1

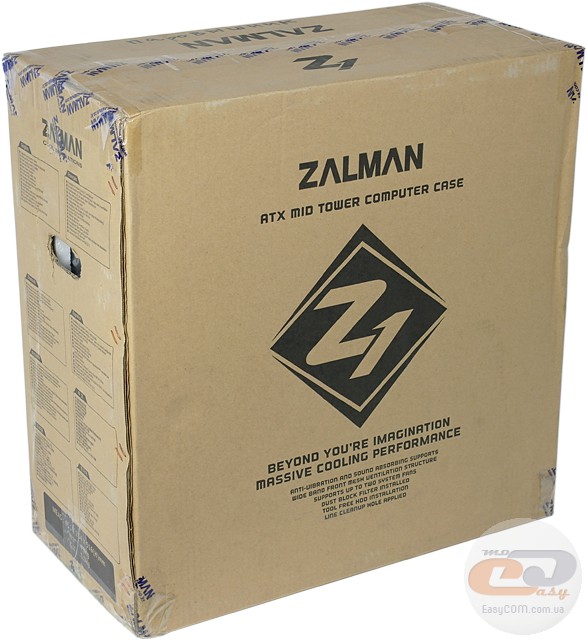

Корпус ZALMAN Z1 постачається в картонній коробці, яка оберігає його від можливих механічних пошкоджень і подряпин. Ніякої яскравої поліграфії ви тут не виявите. Все-таки корпус орієнтований на масового користувача, а виходить, на таких дрібницях доводиться заощаджувати.

ZALMAN Z1

Комплект поставки корпусу ZALMAN Z1 включає:

  • інструкцію користувача;
  • набір кріпильних гвинтів і стійок для встановлення материнської плати;
  • хомути для стяжки проводів;
  • полозки для встановлення накопичувачів.

Даних компонентів буде цілком достатньо для складання системи усередині ZALMAN Z1. Способи використання полозок для встановлення накопичувачів ми більш детально розглянемо трохи пізніше.

Зовнішній вигляд

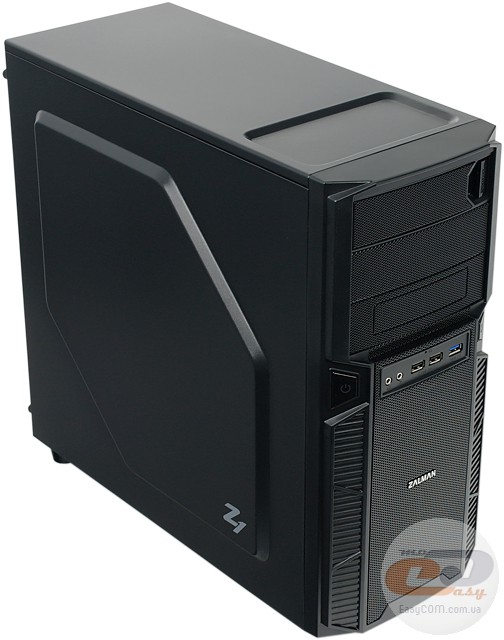

ZALMAN Z1

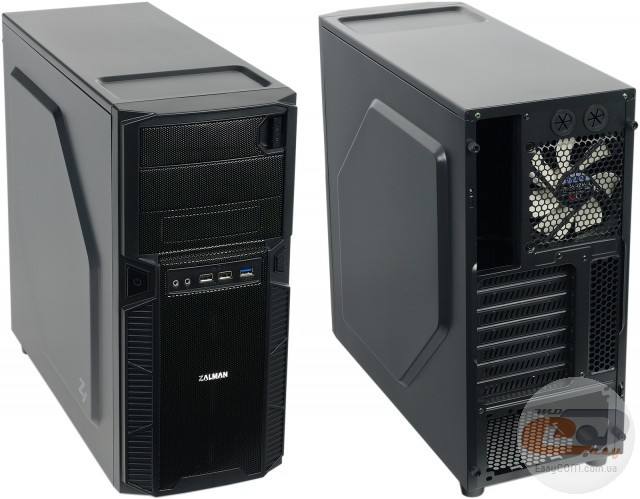

Корпус ZALMAN Z1 має досить простий зовнішній вигляд. У порівнянні з тим же ZALMAN Z3 Plus дана модель втратила бічне вікно, фігурну верхню панель та вентиляційні отвори на кришці шасі. Знову ж, такі спрощення в першу чергу були зроблені заради зниження кінцевої вартості продукту. Звичайно, по частині дизайну ZALMAN Z1 поступається багатьом геймерським рішенням, але й назвати корпус «похмурою коробкою» теж не можна.

Незважаючи на прагнення виробника максимально здешевити модель ZALMAN Z1, якість фарбування та припасування панелей як і раніше залишилася на висоті. Порадувала й товщина сталевого листа, з якого зроблене шасі й бічні панелі. У першому випадку вона становить 0,60 мм, а в другому - 0,58 мм.

На даний момент на офіційному сайті ZALMAN Z1 представлений тільки в чорному кольорі. Але не виключено, що в найближчому майбутньому ми зможемо побачити і його білого двійника.

ZALMAN Z1

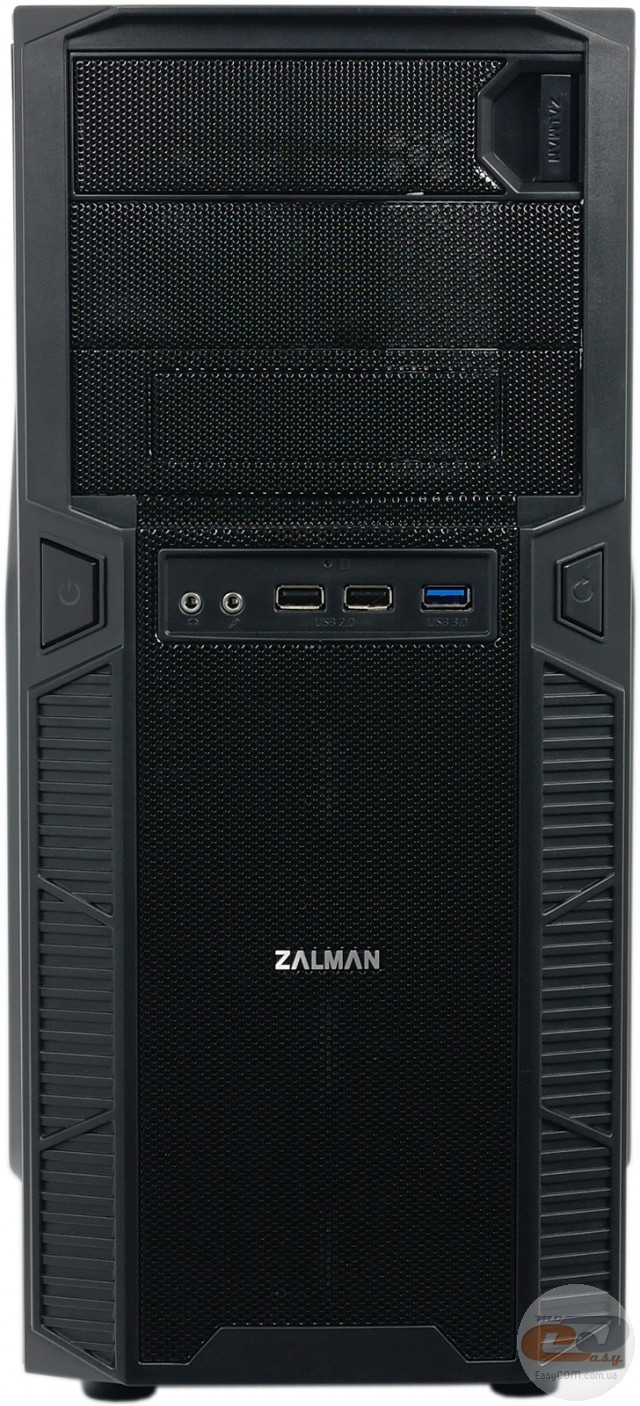

Передня панель - єдина, яка зроблена із пластику, оскільки всі інші, по суті, є стінками шасі. Основна її частина закрита перфорованою металевою сіточкою з дрібними комірками. Відразу ж за нею по всій площі розташовується пористий синтетичний фільтр.

Під зовнішні відсіки відведені тільки три посадкові місця, хоча на сьогоднішній день такої кількості буде цілком достатньо. Традиційно вони мають типорозмір 5,25 дюйма, однак в останній відсік можна встановити тільки 3,5-дюймові пристрої.

ZALMAN Z1

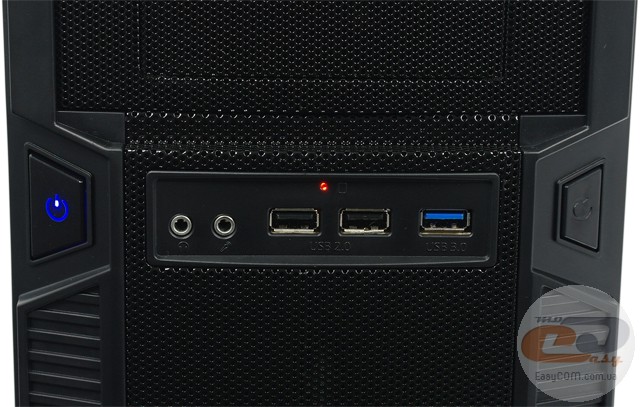

На фронтальну панель також винесені всі інтерфейси та елементи керування. Перші представлені трьома портами USB (один з них відповідає стандарту USB 3.0, тоді як інші два – USB 2.0) і двома аудіороз’ємами для підключення навушників і мікрофона, а другі - стандартними клавіші «POWER» і «RESET».

У клавішу «POWER» вбудований синій світлодіод, який горить під час роботи комп'ютера. Для індикації роботи вінчестера служить невеликий світлодіод червоного кольору, розташований над роз’ємами USB 2.0.

ZALMAN Z1

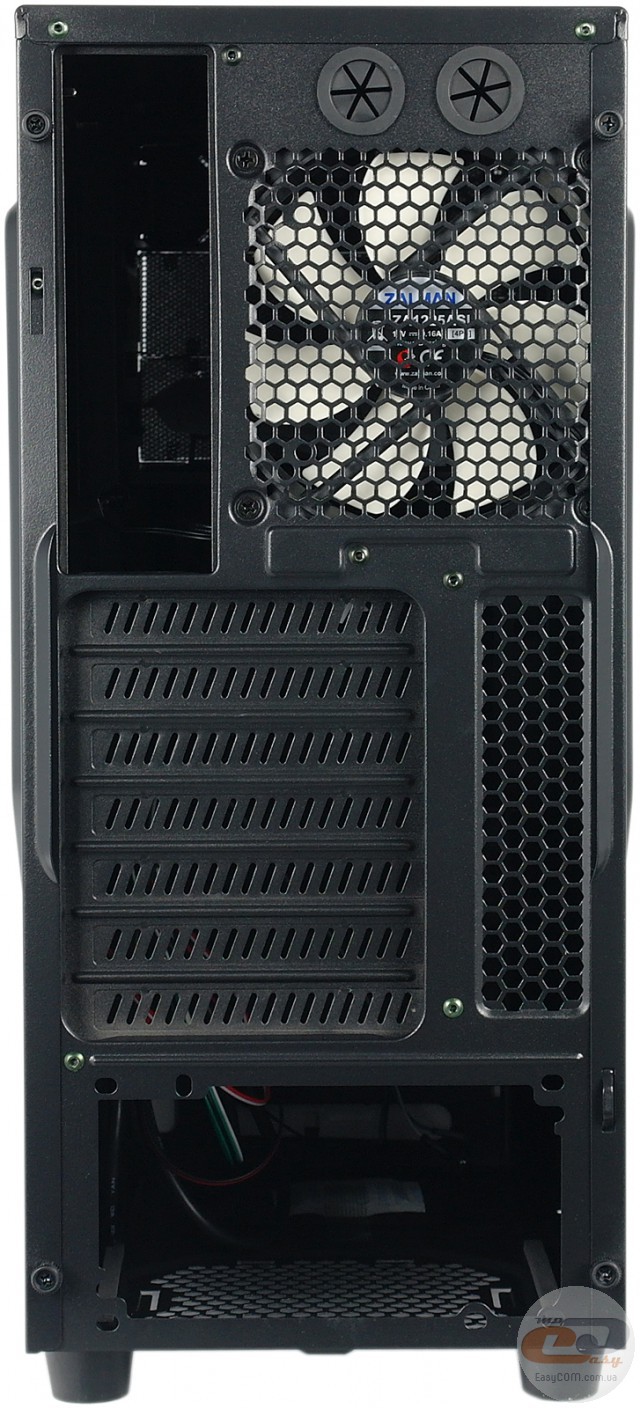

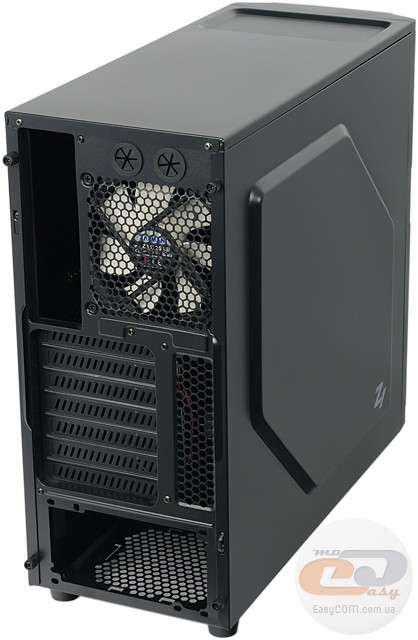

Блок живлення, як і в більшості сучасних рішень формату Middle Tower, має нижнє розташування. За рахунок невеликої ширини корпусу, максимальний розмір вентилятора, який поміститься на задній стінці, становить 120 мм. Також є посадкові місця для 92-мм і 80-мм вертушки. Для карт розширення передбачені сім слотів. У самому верху розташовані два отвори для виведення назовні шлангів від системи рідинного охолодження. Хоча, як показує практика, організовувати СВО в таких корпусах не дуже зручно.

ZALMAN Z1

Верхня та нижня панелі не блищать функціональністю. З цікавих особливостей можна відзначити хіба що наявність спеціальної ніші на кришці, куди можна покласти підключений до порту USB-гаджет або зовнішній накопичувач. На днищі можна виявити характерну перфоровану область, через яку надходить прохолодне повітря до блока живлення. Також передбачена можливість для встановлення знімного пилового фільтра, хоча його самого в комплекті поставки не виявилося. Швидше за все, це особливість тільки нашого тестового екземпляра, оскільки виробник на офіційному сайті підкреслює наявність даного фільтра в моделі ZALMAN Z1.

ZALMAN Z1

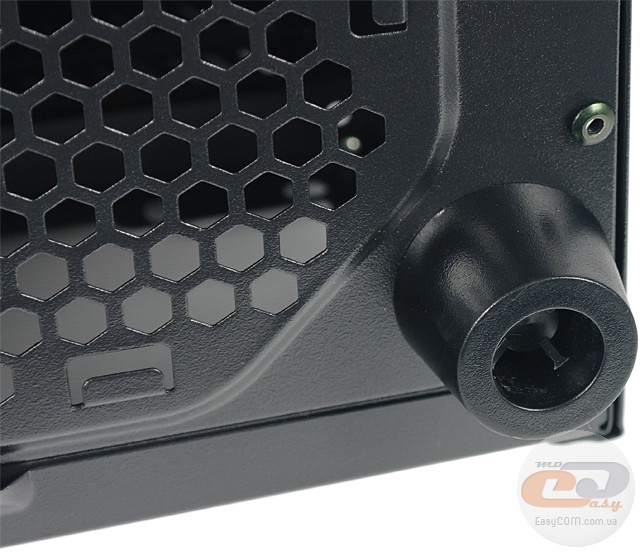

Чотири ніжки, закріплені по кутах корпусу, досить масивні, щоправда, виготовлені вони з пластмаси, а не з гуми. Їхня висота становить 20 мм, завдяки чому до блока живлення завжди буде надходити досить повітря, навіть якщо корпус буде встановлений на килимку.

ZALMAN Z1

Обидві бічні стінки мають однакову форму. Невеликі випуклості не тільки збільшують жорсткість панелей, але й дещо розширюють функціональність корпусу. Наприклад, у користувача з'являється можливість прихованого прокладення кабелів за піддоном материнської плати або встановлення більш габаритного процесорного кулера. Вентиляційних отворів і посадкових місць для вентиляторів напроти процесора та відеокарти на лівій бічній панелі не передбачено. А от це технічне рішення уже навпаки зменшує функціональність корпусу і може відобразитися на нагріванні комплектуючих системи. Але не будемо робити зараз передчасних висновків, а дочекаємося вже безпосередньо тестування.

Внутрішнє обладнання

ZALMAN Z1

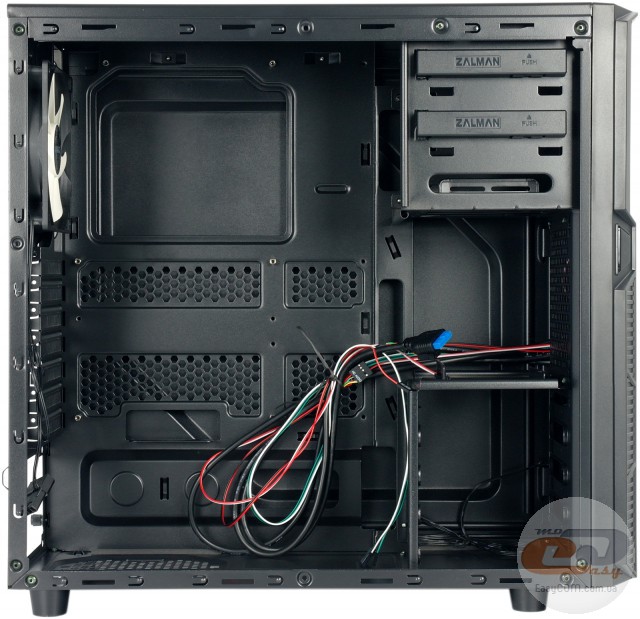

Як і зовні, внутрішня частина корпусу пофарбована в чорний колір. Виробник не став відходити від схваленої багатьма користувачами концепції шасі, коли для зовнішніх відсіків і накопичувачів призначені окремі кошики, а між ними знаходиться вільний простір. Звичайно, у результаті дещо зменшується загальна жорсткість корпусу, зате користувач одержує можливість встановлювати відеокарти з габаритними системами охолодження. Як і у випадку з ZALMAN Z3 Plus, сюди без проблем поміститься графічний адаптер довжиною аж до 360 мм, іншими словами, будь-яка доступна на ринку модель.

ZALMAN Z1

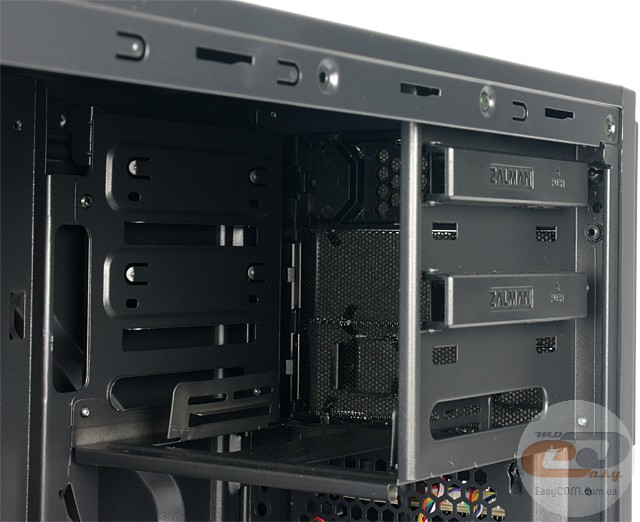

Кошик із зовнішніми відсіками займає своє звичайне місце. Два верхні, які призначені для встановлення оптичних приводів, постачені спеціальними засувками. Тому в цьому випадку для фіксації пристроїв можна буде обійтися і без допомоги викрутки. Принцип дії засувок такий же, як і в корпусі ZALMAN Z3 Plus.

ZALMAN Z1

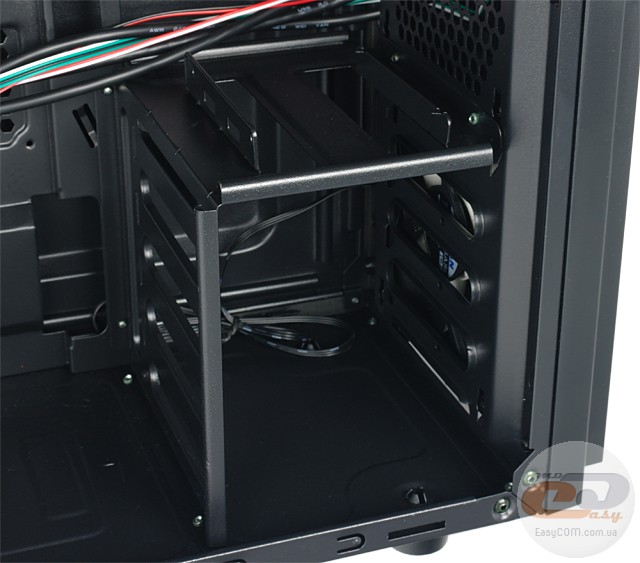

Нижній кошик розрахований на чотири 3,5-дюймові накопичувачі. Цього буде цілком достатньо для системи середньостатистичного користувача. Для SSD-диска також знайшлося одне посадкове місце. Як завжди, до накопичувачів забезпечується дуже зручний доступ за рахунок продуманого розташування кошика. На відміну від багатьох корпусів, тут він повернутий на 90 градусів, тобто звернутий безпосередньо до користувача.

ZALMAN Z1

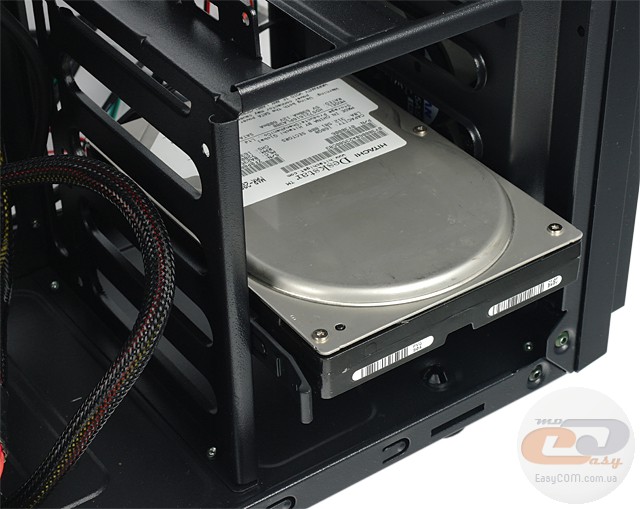

Монтаж пристроїв у ньому здійснюється за допомогою спеціальних полозок з комплекту поставки. Кріпляться вони з обох боків накопичувача, а потім уже готова конструкція вставляється у відповідний відсік.

Шкода тільки, що виробник не передбачив гумових прокладок, які б згладжували можливі вібрації, що виникають під час роботи вінчестерів. Але, знову ж, на наш погляд, краще заощадити на таких дрібницях, аніж на жорсткості корпусу або товщині сталі.

ZALMAN Z1

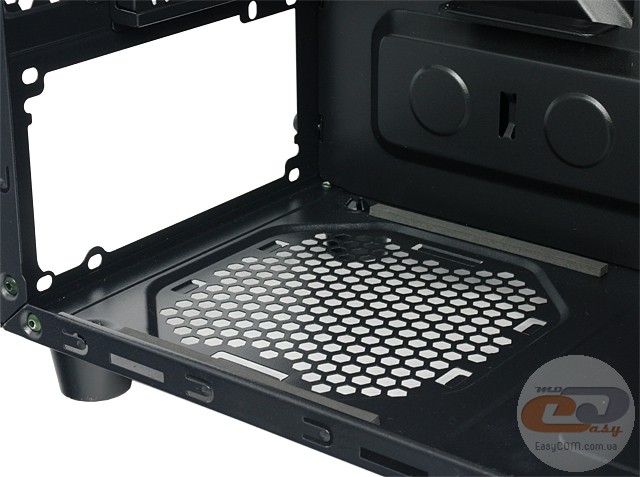

Блок живлення встановлюється на спеціальні гумові прокладки.

ZALMAN Z1

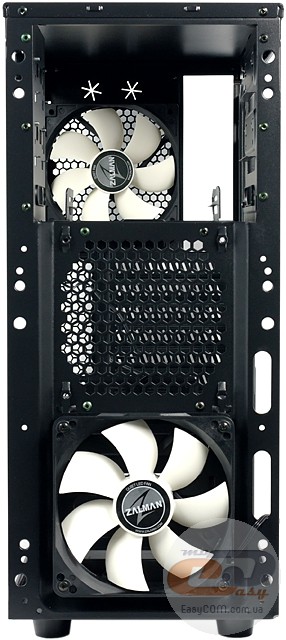

Активна циркуляція повітря усередині ZALMAN Z1 реалізована за допомогою двох попередньо встановлених вентиляторів ZALMAN ZA1225ASL: на передній і задній стінках шасі. Обидва мають розмір 120 мм, основані на підшипнику ковзання та належать до низькооборотистої серії. Дійсно, їхня потужність становить усього 1,92 Вт, а максимальна швидкість обертання може досягати 1100 об/хв. При цьому вироблений шум під час роботи можна охарактеризувати як «низький».

Додаткових посадкових місць для вентиляторів в ZALMAN Z1 не так вже і багато - тільки одне на передній стінці шасі для 120-мм моделі.

Як ми вже відзначали на початку огляду, корпус ZALMAN Z1 не дуже підходить для встановлення СВО, оскільки усередині для її компонентів просто немає місця. Радіатор, помпу та розширювальний бачок доведеться розташовувати десь зовні, що не завжди зручно і практично. Та й з естетичної точки зору такий комп'ютер навряд чи вже матиме привабливий вигляд.

ZALMAN Z1

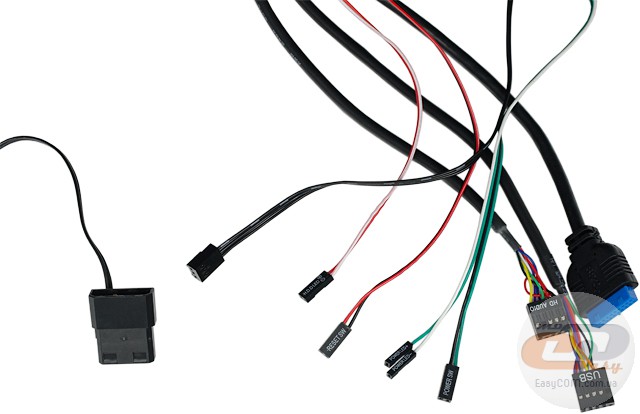

Провідники, що йдуть від портів і клавіш, розташованих на передній панелі, досить довгі, і можна буде без проблем дістати навіть у найбільш віддалену частину материнської плати. Аудіороз’єм представлений тільки у варіанті HD Audio. Для живлення вентилятора, встановленого на задній панелі корпусу, використовується роз’єм PATA, а для того, що закріплений на передній стінці шасі, - стандартний 3-контактний конектор FAN.

ZALMAN Z1

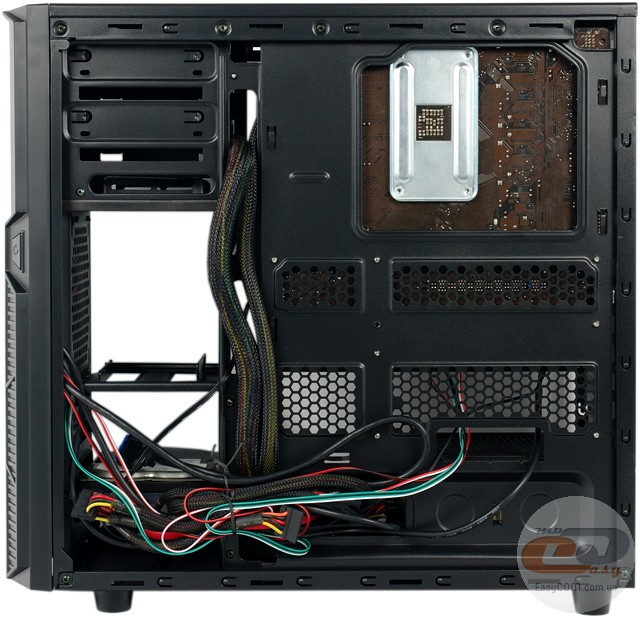

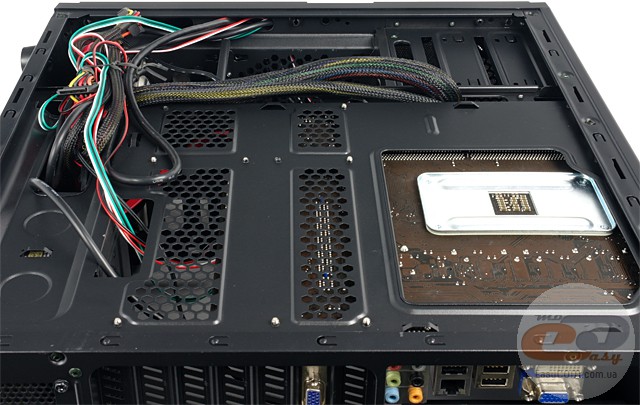

У піддоні материнської плати, напроти процесорного роз’єму, зроблений великий отвір, який дозволить без проблем використовувати суперкулери, оснащені задньою підсилювальною пластиною. Між піддоном і бічною панеллю виробник залишив вільне місце для потайливого прокладення проводів. Не можна сказати, що його вже дуже багато, але при певній вправності кабелі тут все-таки можна укласти. Наприклад, нам це зробити вдалося, щоправда, для закриття бічної кришки довелося прикласти деяке зусилля.

ZALMAN Z1

ZALMAN Z1

Незважаючи на цей момент, організація внутрішнього простору в ZALMAN Z1 нам сподобалася. Встановлення материнської плати з усіма комплектуючими не викликала ніяких труднощів. Все-таки більшість кабелів вдалося прокласти за піддоном материнської плати, що поліпшило циркуляцію повітря усередині корпусу та полегшило доступ до компонентів системи. Невикористовувані провідники були від’єднані від блока живлення, але це скоріше можна віднести до переваг модульних джерел живлення, аніж до самого корпусу. Складання в підсумку виглядає досить красиво та охайно.
