Огляд і тестування корпуса Vinga CS404B: для офісних і мультимедійних систем

24-01-2019

Внутрішня будова

Vinga CS404B

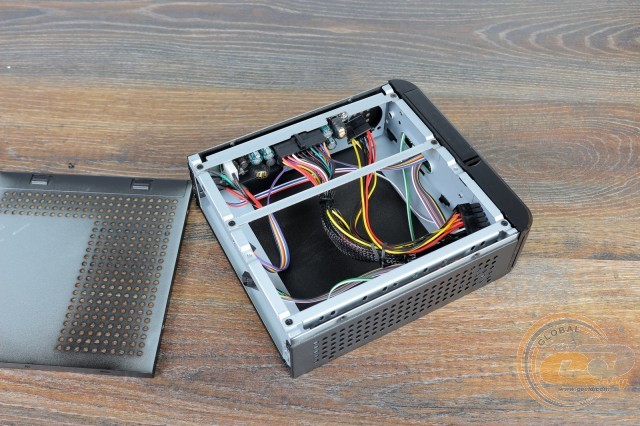

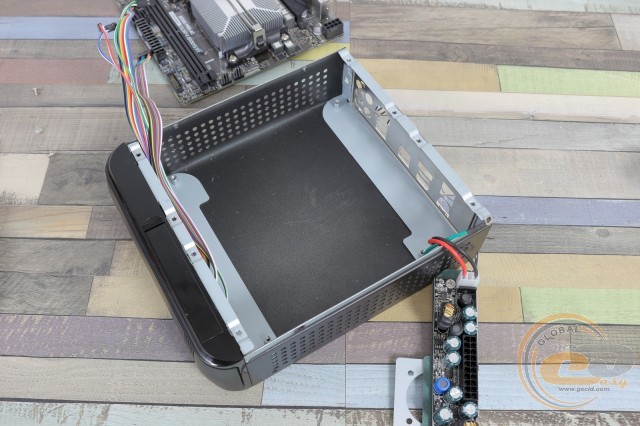

Для доступу до внутрішньої частини Vinga CS404B потрібно відкрутити один гвинт і зрушити нижню кришку в тильну частину. Шасі має відмінну жорсткість і зроблено з трохи більш тонкої сталі, ніж дно корпуса. А ось інтер'єр, на відміну від екстер'єру, виконаний без шару фарби. Кромка панелей оброблена добре, явно загострених країв не помічено.

Vinga CS404B

Vinga CS404B

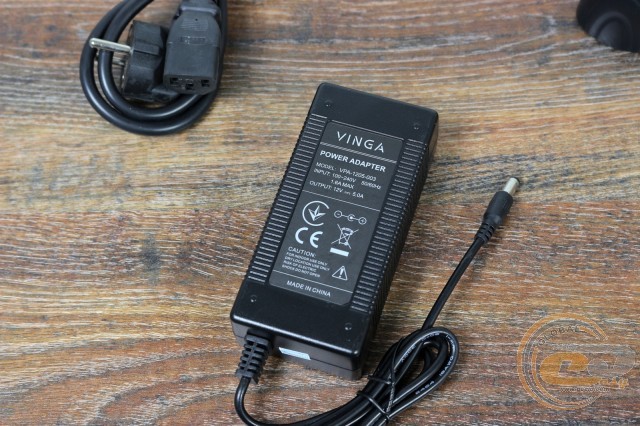

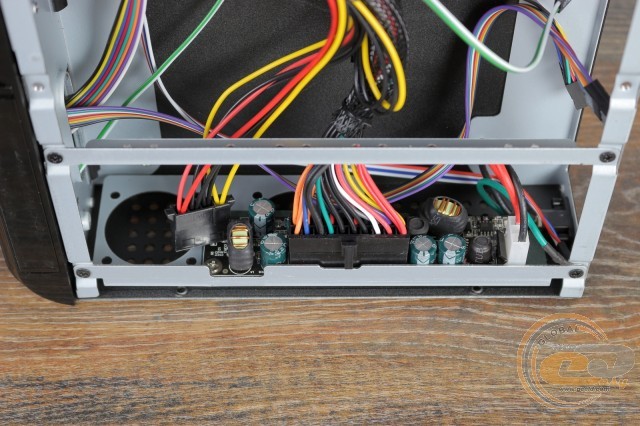

Усередині встановлений блок живлення Vinga VPS-120W12V-01, який живиться від зовнішнього джерела Vinga VPA-1205-003. Завдяки такому тандему не потрібно підбирати спеціальні материнські плати з живленням від зовнішнього джерела, а можна використовувати звичайні варіанти. Потужність БЖ становить 120 Вт. Цього більш ніж достатньо, враховуючи відсутність дискретної відеокарти.

Vinga CS404B

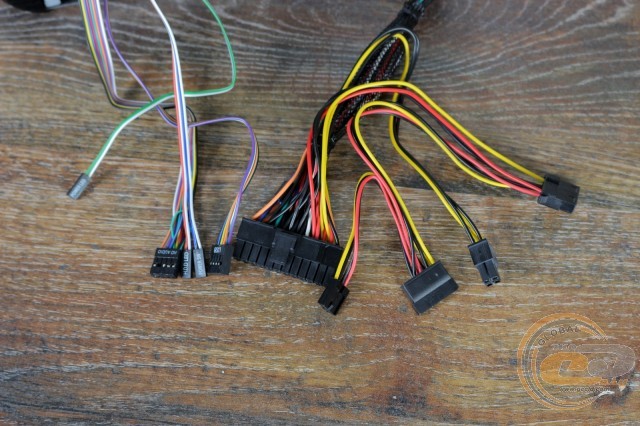

Роз'ємів мало, але все необхідне є:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

20

4-контактний ATX12V

1

45

SATA + PATA + FDD

1

60+40+70

Vinga CS404B

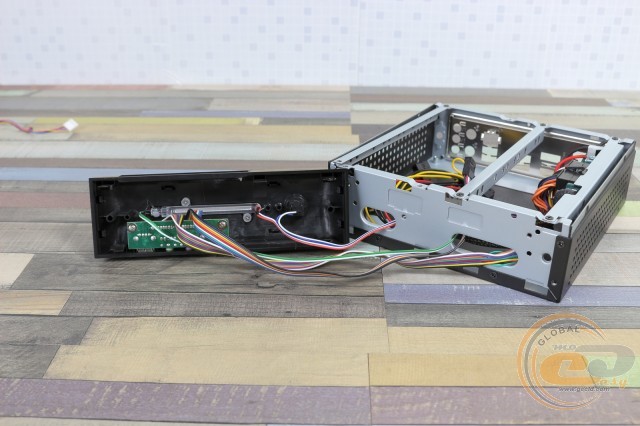

Довжини кабелів, що йдуть від передньої панелі, вистачить, щоб акуратно провести їх до материнської плати.

Найменування

Довжина, см

USB 2.0

25

HD Audio

25

Кнопки й індикатори

25

Vinga CS404B

Корпус підтримує встановлення материнських плат форм-фактора Mini-ITX. Але в нашому разі виникли складності. Тестова ECS Z97I-DRONE просто впиралася 24-контактним роз'ємом у навісний перетворювач живлення. Тому в більшості випадків встановити материнську плату у якій 24-контактний роз'єм розпаяний збоку від інтерфейсної панелі буде неможливо.

Vinga CS404B

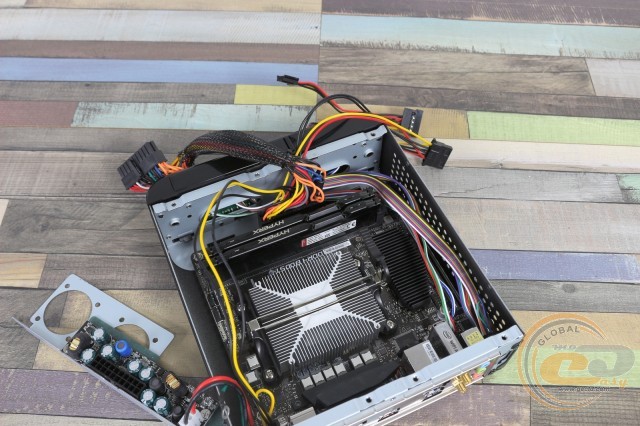

Виходом з ситуації стала плата MSI B350I PRO AC, але навіть в такому разі довелося демонтувати радіатор зі стабілізатора SoC Voltage. Через те, що він упирався в навісний монтаж.

Vinga CS404B здатний прийняти на борт один накопичувач формату 3,5" або 2,5", який кріпиться за допомогою двох знімних напрямних. Але в такому разі він обмежить приплив повітря до СО процесора і його висоту. При використанні 7-мм SSD Kingston A400 відстань до материнської плати становить 38 мм, а з урахуванням виступаючого на 8 мм чіпа, висота системи охолодження CPU не повинна перевищувати 30 мм. Тому комплектний 41-мм охолоджувач процесора AMD Athlon 200GE просто не помістився.

Vinga CS404B

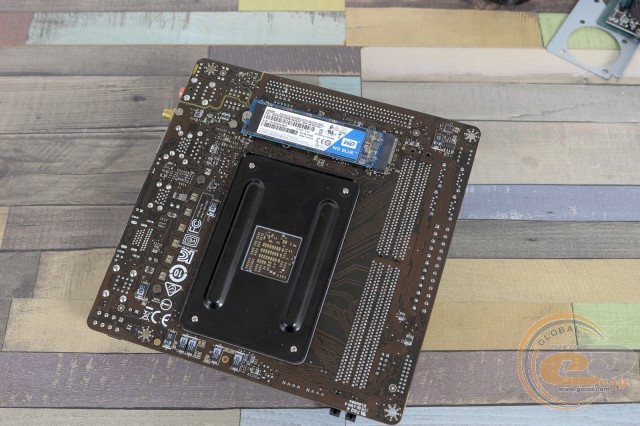

Але ми і тут викрутилися, використавши твердотельнік WD Blue (WDS250G2B0B) формату M.2 2280. Благо, плата це дозволяє, оскільки має роз'єм M.2 Socket 3 із зворотного боку. Відстань ж від друкованої плати материнки до верхньої кришки корпуса становить 50 мм. Тобто наш боксовий кулер помістився якраз по висоті з міліметровим зазором.

Vinga CS404B

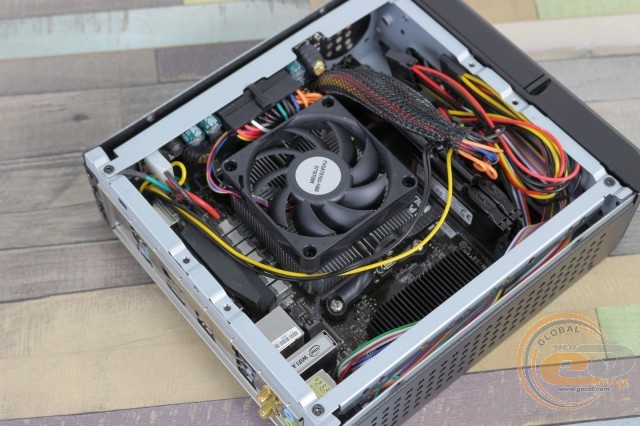

У цілому корпус залишає приємні враження. Головне правильно підібрати комплектуючі і ніяких труднощів у збірці виникнути не повинно.

Готова система виглядає симпатично.

Важливою особливістю подібних компактних ПК є можливість кріплення позаду монітора, телевізора або просто на стіні. У продажу є зручне VESA-кріплення Vinga V01, яке є сумісним з шасі Vinga CS404B і CS405B. Місця контакту кріплення і корпуса проклеєні, щоб уникнути вібрацій і механічних пошкоджень, а фіксація здійснюється зручним гвинтом з накатаною головкою. Уся процедура проходить швидко і легко.

Тестування

Процесор

AMD Athlon 200GE (Socket AM4, 3,2 ГГц, L3 4 МБ)

Кулер

Боксовий (3500 об/хв)

Материнська плата

MSI B350I PRO AC (Mini-ITX, Socket AM4)

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX KHX2400C15D4/8G

SSD

WD Blue WDS250G2B0B (M.2 2280)

Блок живлення

Vinga VPS-120W12V-01 + VPA-1205-003

Термопаста

Noctua NT-H1

Vinga CS404B

Згідно зі свідченнями ватметра, навантаження на вході становила 50 Вт. Створювалася вона за допомогою графічного бенчмарка Unigine Heaven.

Vinga CS404B

Силами стрес-тесту AIDA64 (одночасно CPU, FPU, Cache, System Memory і GPU) енергоспоживання піднялося до 60 Вт.

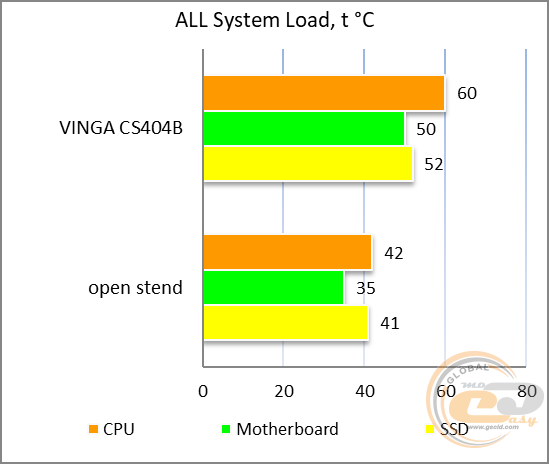

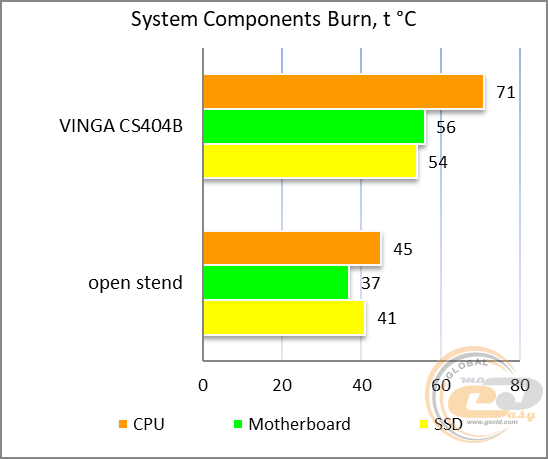

В обох разах компоненти не перегрівалися, а система робота стабільно. Хоча компактні габарити дають про себе знати, тому на відкритому стенді результати набагато кращі. Оптимально сюди підійдуть енергоефективні чіпи з TDP до 15 Вт. Блоку живлення вистачає з запасом навіть для тестової конфігурації.

Підсумки

Vinga CS404B - це цікава модель для побудови офісного або мультимедійного міні-ПК. Як правило, для вирішення подібних завдань досить енергоефективних процесорів, тому з температурами всередині проблем бути не повинно. Підійдуть і 35-ватні ЦП, але бажано підібрати більш ефективний кулер, ніж боксова модель.

Є й деякі нюанси з сумісністю материнських плат, процесорних кулерів і HDD. Тому оптимальний варіант - відразу орієнтуватися на плати з низькими радіаторами і на 2,5-дюймовий накопичувач або ще краще - на M.2 SSD. Потужності зовнішнього 120-ватного блока живлення вистачить із запасом, особливо в разі встановлення 10-15-ватних CPU.

Очевидний плюс подібного «малюка» - можливість легкого кріплення позаду монітора, телевізора або просто на стіні. Для цього потрібно самостійно купити сумісний VESA-кронштейн Vinga V01.

У цілому Vinga CS404B за свої $36 виглядає дуже приємним продуктом, який сподобається прихильникам компактних систем. Але акуратно вибирайте сумісні комплектуючі. А як ви ставитеся до подібних комп'ютерів? Зібрали б собі і для яких завдань? Поділіться своїм досвідом, а ми із задоволенням почитаємо!

Переваги:

  • досить компактна конструкція;
  • гарна якість виготовлення шасі;
  • можливість горизонтальної і вертикальної орієнтації;
  • комплектний зовнішній блок живлення на 120 Вт;
  • гідні температурні показники компонентів при навантаженні;
  • можливість встановлення одного 3,5" або 2,5" накопичувача;
  • простота збірки системи.

Недоліки:

  • на інтерфейсній панелі немає жодного USB 3.0;
  • потрібно використовувати низькопрофільні кулера;
  • проблеми з сумісністю з деякими материнськими платами.


Автор: Віктор Єфіменко
Переклад: Лілія Масюк

Висловлюємо подяку компанії BRAIN Computers, офіційному представникові Vinga, за наданий для тестування корпус.
