Огляд корпуса Seasonic SYNCRO Q704: король інновацій

17-11-2020

Блоки живлення під брендом Seasonic відомі гарною репутацією, яка дбайливо підтримується виробником донині. Яскравий тому приклад - недавно побував у нашій тестовій лабораторії джерело Seasonic PRIME TX-750 (SSR-750TR) з високоефективною схемотехнікою, японськими конденсаторами і 12-річною гарантією.

Seasonic SYNCRO Q704

Тому отримавши на тестування корпус Seasonic SYNCRO Q704, ми очікували побачити щось насправді якісне, передове і цікаве. Чи виправдалися наші очікування? Уважні читачі при погляді на фото вже напевно помітили оригінальне компонування. Але попереду, повірте, нас з вами чекає ще багато цікавого.

Специфікація

Модель

Seasonic SYNCRO Q704

Типорозмір корпуса

Middle Tower

Підтримувані форм-фактори материнських плат

E-ATX / ATX / microATX / Mini-ITX

Колір

Чорний

Внутрішні відсіки

2 х 3,5" / 2,5”

3 х 2,5"

Слоти для карт розширення

7

Максимальна довжина відеокарти (у дужках - власні виміри)

345 мм (410 мм)

Максимальна висота процесорного кулера (у дужках - власні виміри)

185 мм (178 мм)

Максимальна довжина блока живлення

280 мм

Роз'єми

2 x USB 3.0

1 x USB Type-C

2 х 3,5-мм аудіо

Блок живлення

Немає

Попередньо встановлені вентилятори

На передній панелі

3 х 120-мм

На тильній панелі

1 х 120-мм

Можливість встановити вентилятори та СВО

На передній панелі

3 х 120-мм / 3 х 140-мм / 280-360-мм СВО

На тильній панелі

1 х 120-мм / 1 х 140-мм / 120-140-мм СВО

На верхній панелі

3 х 120-мм / 3 х 140-мм / 280-360-мм СВО

На тонелі

1 х 120-мм

Матеріали

Передня панель

Алюміній товщиною 3,2 мм

Шасі

Сталь товщиною 1 мм

Права боковина

Сталь товщиною 1,1 мм

Ліва боковина

Загартоване скло товщиною 3,8 мм

Розміри корпуса (у дужках - власні виміри)

537 x 234 x 493 мм

(553 х 235 х 492 мм)

Вага (у дужках - власні виміри)

- (12,6 кг)

Гарантія

2 роки

Сайт виробника

Seasonic

Seasonic SYNCRO

Упаковка і комплект постачання

Звичайна, але вельми важка картонна коробка є універсальною для двох моделей корпусів: Seasonic SYNCRO Q704 і Q700. Другий відрізняється тільки відсутністю в комплекті чотирьох фірмових вентиляторів. На упаковці маємо таблицю з ключовими характеристиками і позначку про наявність 2-річної гарантії. Що ж, не так багато, як на блоки живлення. Але і ламатися в корпусах-то особливо нічому.

Seasonic SYNCRO Q704

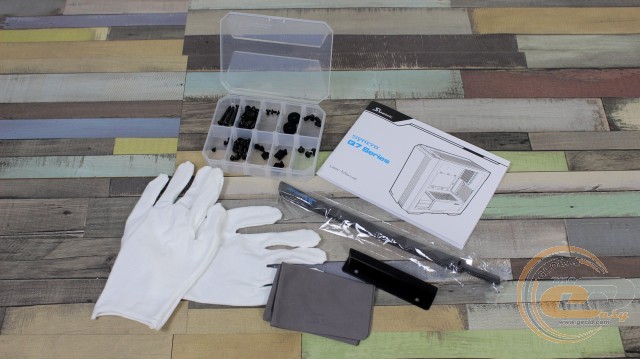

Без тіні сумніву, перед нами комплектація преміального пристрою. Усі гвинти, стійки, прокладки і заглушки дбайливо розкладені в окремих відсіках пластикової коробочки. Також тут є рукавички для безпечної збірки системи, хустка з логотипом для догляду за поверхнею корпуса, набір багаторазових стяжок-липучок, інструкція для користувача і кронштейн для фіксації скляній боковини під час транспортування.

Зовнішній вигляд

Seasonic SYNCRO Q704

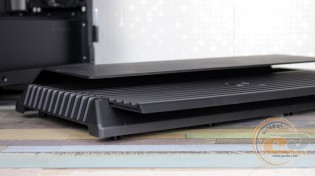

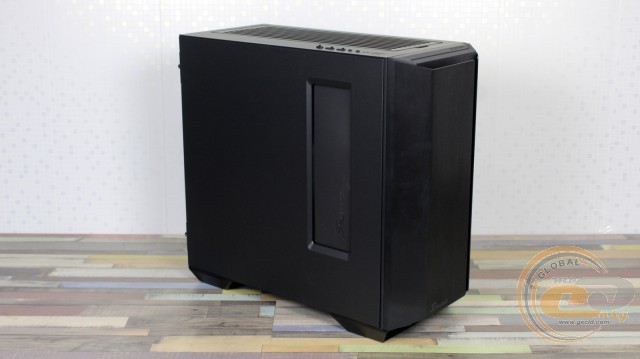

На тлі численних «клонів» сучасного корпусобудування, Seasonic SYNCRO Q704 виділяється ну дуже сильно. Навіть в напівтемряві його не переплутаєш із будь-яким іншим корпусом. І починається все з передньої панелі.

Зверху вона прикрита суцільним алюмінієвим листом товщиною 3,2 мм, доповненим логотипом виробника внизу. Фактура шліфованого металу під чорною фарбою виглядає красиво і дорого. У плані маркості також маємо помітну перевагу над глянцем, але все ж ганчірочка в комплекті йде не дарма.

Seasonic SYNCRO Q704

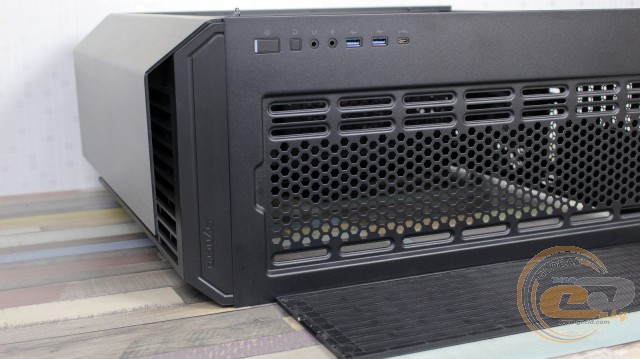

А ось під нею майже по всій площі панелі ховається вже перфорована поверхня-фільтр. Погодьтеся, цікавий підхід: з одного боку, маємо ефектний дизайн, ну а з іншого - обійшлося без жертв в плані нагріву комплектуючих. Тим більше що місця тут вистачить для трьох пропелерів або самого габаритного радіатора СВО.

Seasonic SYNCRO Q704 Seasonic SYNCRO Q704

Seasonic SYNCRO Q704

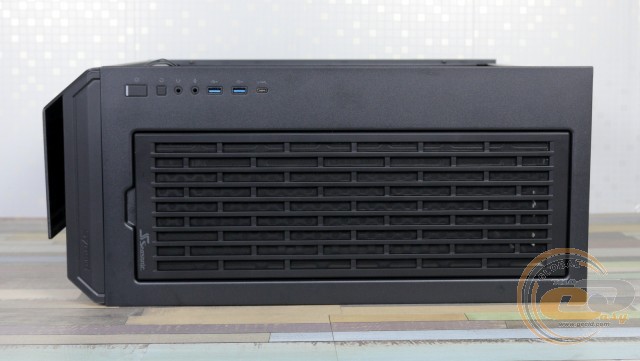

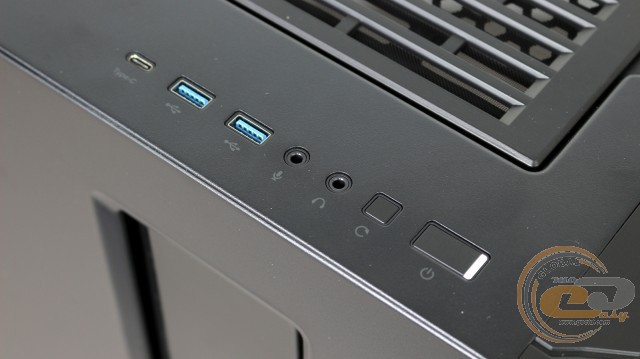

Певної оригінальності новинці надають скошені бічні грані і згадка про серію вгорі. Неординарність притаманна і фронтальним інтерфейсам. Вони розташувалися уздовж боковини, а в міру яскравий білий індикатор живлення інтегрований безпосередньо в кнопку ввімкнення. Що стосується елементів, то їх набір відповідає топовому рішенням зразка 2020 року. Тут маємо: два аудіороз'єми, пару USB 3.0, один USB Type-C, кнопки ввімкнення і перезавантаження. Останні мають короткий хід і про момент спрацьовування повідомляють чітким клацанням.

Seasonic SYNCRO Q704

Поціновувачам хорошої вентиляції порадує знімний магнітний фільтр. Він закріплений у пластиковій рамці з продовгуватими вирізами - повністю під стать передній панелі. Перфорація зміщена в бік від материнської плати, щоб забезпечити більшу сумісність з габаритними СВО.

Вигляд ззаду наводить на думку, що ми поставили корпус догори ногами. Однак це конструктори Seasonic SYNCRO Q704 розмістили материнську плату таким чином, щоб слоти розширення знаходилися в самому верху. Завдяки цього нагріте повітря від відеокарти (однієї або декількох) відразу ж буде виводитися через отвори вгорі шляхом природної конвекції. Цікавий і цілком логічний підхід, наслідки застосування якого ми обов'язково побачимо далі.

Нижче маємо місце для 120-мм або навіть 140-мм вентилятора з можливістю невеликого регулювання по висоті. Правда, тут вже встановлено комплектне рішення діаметром 120 мм. Про нього та інші пропелери більш докладно розповімо нижче.

Ну а в самому низу знаходиться рамка для блока живлення, яка дозволяє встановити його пропелером вгору або вниз (на ваш розсуд).

Seasonic SYNCRO Q704

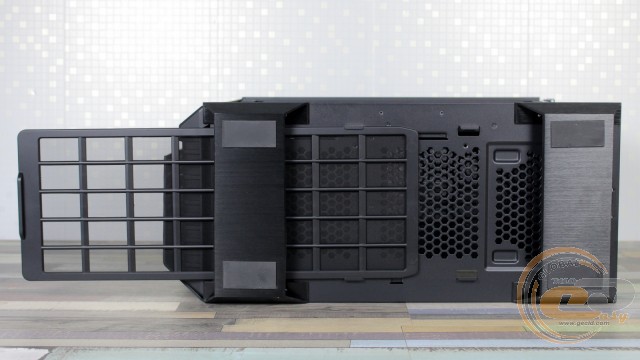

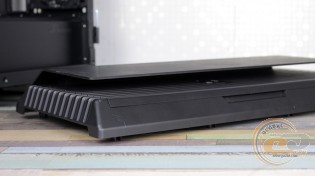

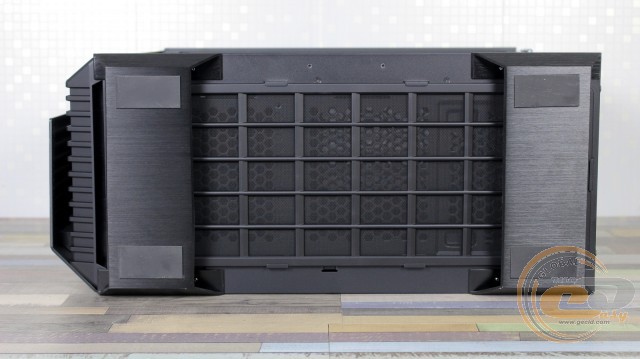

У другому разі прохолодне повітря буде захоплюватися через отвори в дні корпуса. Захистом від пилу став фільтр-сіточка майже по всій довжині.

Seasonic SYNCRO Q704

Він дуже легко знімається зрушенням до передньої частини. А ефективності його роботи (і заодно приємної зовнішності) сприяють металеві ніжки з пом'якшуючими прокладками по кутах. З такою їх формою і висотою 32 мм навіть ворсистий килим не стоятиме на заваді для захоплення повітря.

Seasonic SYNCRO Q704

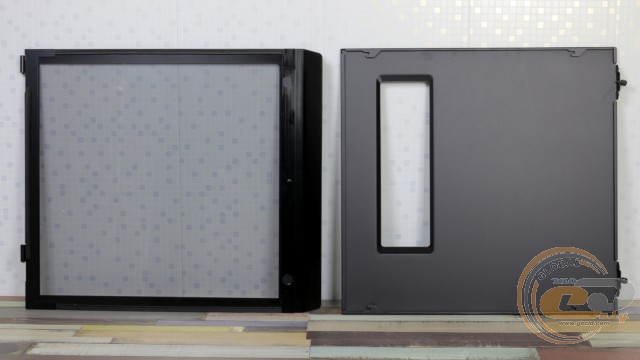

Останній цікавий елемент в зовнішності - це боковини, які тут скоєно різні. Через специфічний розміщення материнської плати ліва боковина виконана з металу, а от права представлена ​​загартований склом. І обидві вони виглядають цікаво.

Seasonic SYNCRO Q704

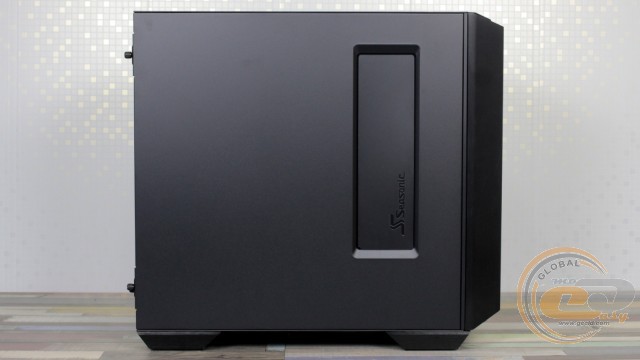

Металева боковина Seasonic SYNCRO Q704 виготовлена ​​з 1,1-мм сталі - ми навіть не згадаємо, коли зустрічали настільки товсті стінки в останній раз. До того ж вона обладнана невеликими ребрами жорсткості. Фіксується панель звичним способом - парою гвинтів у тильній частині. Причому останні залишаються в стінці навіть після відкручування, так що втратити їх буде непросто.

Багатьох, звичайно ж, зацікавить виріз у боковині. За ним розташовується кришка для акуратного кабель-менеджменту. Тут же може «визирати» частина блока живлення (так, це не помилка), про який ми розповімо нижче.

Seasonic SYNCRO Q704

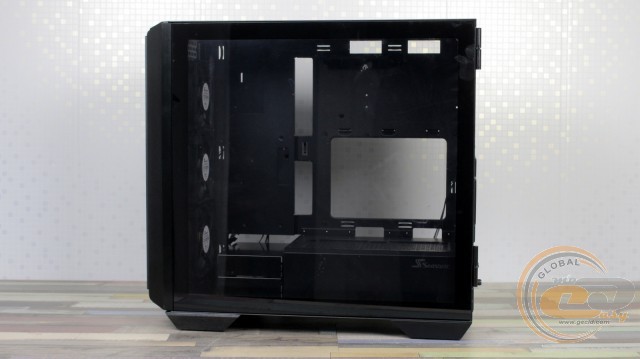

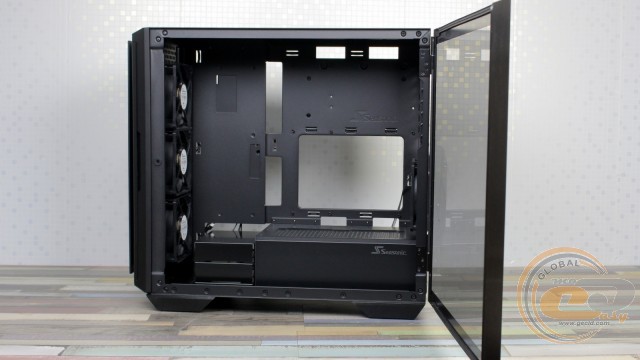

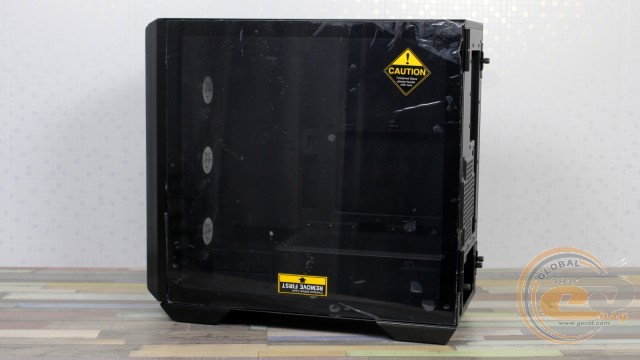

Друга ж боковина - загартоване 3,8-мм скло. Воно тримається на двох петлях у тильній частині, а попереду фіксується за допомогою сильних магнітів. Таким чином, з одного боку всередину можна потрапити за лічені секунди, ну а з іншого - маленька дитина або цікавий вихованець цього зробити не зможе. Також по периметру скла передбачений ущільнювач, а невелика напрямна в передній частині допоможе дверцятам стати на своє місце.

Seasonic SYNCRO Q704

Звичайно ж, дана панель більш сприйнятлива до відбитків пальців, ніж інші матові поверхні. Але це невелика плата за можливість насолоджуватися видом внутрішніх компонентів.

Внутрішня будова

Seasonic SYNCRO Q704

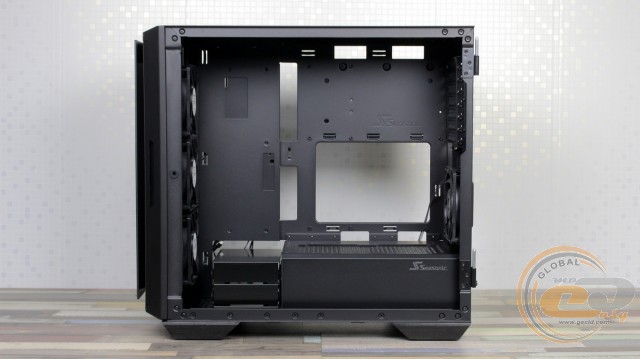

За скляною панеллю Seasonic SYNCRO Q704 запросто поміститься материнська плата формату E-ATX, ATX, microATX або Mini-ITX. Частина стійок для фіксації вже на своїх місцях, а по периметру передбачено безліч вирізів для підведення дротів.

На перший погляд, компонування виглядає цілком стандартно, хіба що в дзеркальному відображенні. Накопичувачі анітрохи не заважають іншим компонентам завдяки розміщенню на піддоні або в тунелі. Тому простору тут хоч відбавляй.

Наприклад, довжина відеокарти (згідно з нашими вимірами) може досягати вражаючих 410 мм (без вентиляторів на фронтальній панелі), процесорного кулера - 178 мм, а блока живлення - понад 200 мм. Місце встановлення останнього оснащено антивібраційними прокладками, і така увага до деталей характерно для кожного вузла.

Seasonic SYNCRO Q704

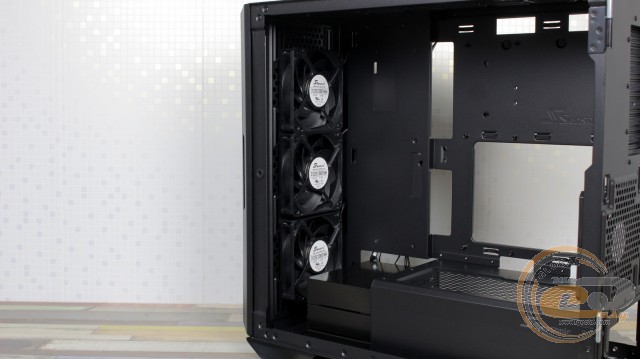

Усередині за передньою панеллю Seasonic SYNCRO Q704 місця вистачить для трьох 140- або 120-мм вентиляторів або радіатора СВО довжиною до 360 мм. У разі з Seasonic SYNCRO Q700 «карлсонів» доведеться прикупити окремо. Ну а тут попереду вже встановлено три 120-мм пропелери. І оскільки йдеться про топове рішення, то вони виготовлені відомим японським виробником електродвигунів - компанією Nidec. Пропелери споживають всього 1,56 Вт кожен (0,13 А при 12 В). В їх основі лежать довговічні підшипники кочення, тому час напрацювання на відмову складає значні 100 000 годин.

Максимальна частота обертання дорівнює 2200 об/хв, що супроводжується досить сильним гулом. При вхідній напрузі 9 В (1500 об/хв) рівень шуму можна вважати комфортним. А при мінімальних 6 В (1000 об/хв) вентилятори працюють дуже тихо. Звичайно ж, все це регулюється в налаштуваннях материнської плати завдяки використанню 4-контактних конекторів.

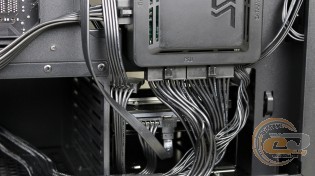

За задумом виробника, лінійка Seasonic SYNCRO повинна внести істотні зміни в актуальний стереотип співпраці блока живлення і комп'ютерного корпуса. Для цієї мети були розроблені джерела Seasonic SYNCRO Connect, що складаються з двох елементів. Перший - це сам БЖ, на виході якого формується єдина лінія +12В. Друга його частина - це додатковий блок, усередині якого отримуємо більш дрібні канали. Зовні він обладнаний роз'ємами для підключення відповідних компонентів. Більш детально про такий пристрій ми розповімо в окремому огляді.

Seasonic SYNCRO Q704

Тут же відзначимо, що він встановлюється як раз за лівою металевою боковиною. Суб'єктивно, укласти чималу кількість кабелів даного елемента непросто, та й про красу не йдеться. Але після закриття боковини це вже не має значення. Тим більше що через праву прозору стінку на нас буде дивитися красива і акуратно підключена система.

Ще один вентилятор, повністю аналогічний фронтальним, розміщений на тильному боці. Він посприяє активній циркуляції в цілому і допоможе у відведенні тепла від біляпроцесорного простору. Єдине «але» - довжини 27-см кабелю не вистачило для підключення до роз'єму на блоці живлення, тому пропелер був приєднаний безпосередньо до материнської плати.

Свою лепту в зниженні нагріву внесе і перфорація на заглушках слотів розширення. Самі вони багаторазові, з індивідуальним гвинтовим кріпленням.

Seasonic SYNCRO Q704

Ще одне місце для вентилятора передбачено на тунелі, над вихідними кабелями блока живлення.

Seasonic SYNCRO Q704

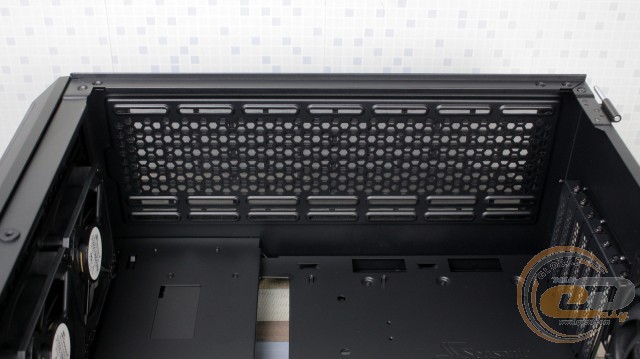

І, звичайно ж, не будемо забувати про верхню стінку Seasonic SYNCRO Q704. Можливості тут такі ж, як і спереду: підтримуються три пропелери діаметром 140 або 120 мм або радіатор СВО довжиною до 360 мм. Правда, встановлених елементів тут немає.

Seasonic SYNCRO Q704

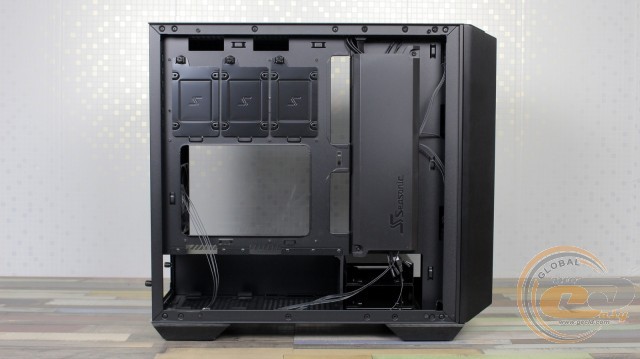

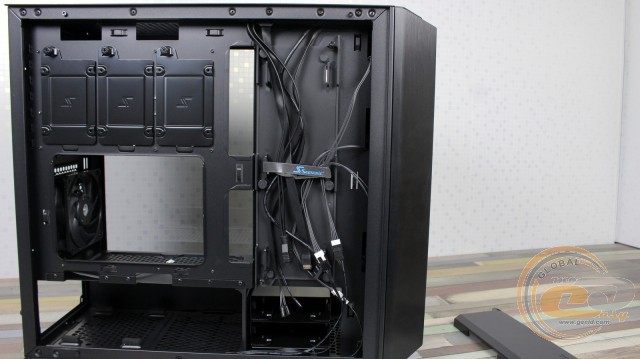

Що ж, тепер подивимося, що у нас ховається за металевою боковиною.

Seasonic SYNCRO Q704

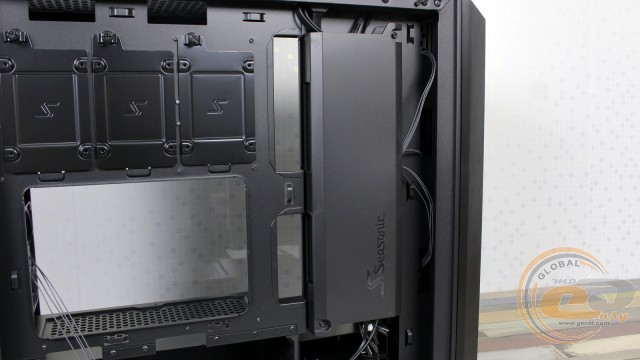

В очі відразу ж впадає панує тут порядок. За це подякуємо наявності кришки, яку видно через виріз в стінці.

Seasonic SYNCRO Q704

Без неї все виглядає далеко не настільки витончено. Але ми-то разок все підключимо і закриємо, вірно? Та й комплектні багаторазові стяжки якраз стануть в нагоді для укладання.

Seasonic SYNCRO Q704

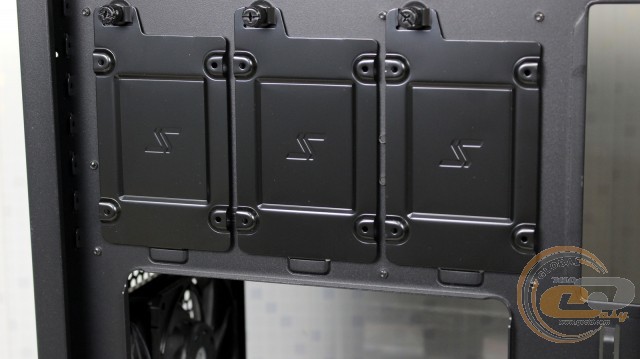

Тепер про можливості дискової підсистеми. Якщо є бажання встановити щось крім M.2 накопичувачів, тоді у вашому розпорядженні є три окремих кронштейни для 2,5" SSD. Кожен з них кріпиться за допомогою одного накатаного гвинта, що дуже зручно. А ось фіксація самого накопичувача відбувається чотирма гвинтами за участю фігурної викрутки.

Seasonic SYNCRO Q704

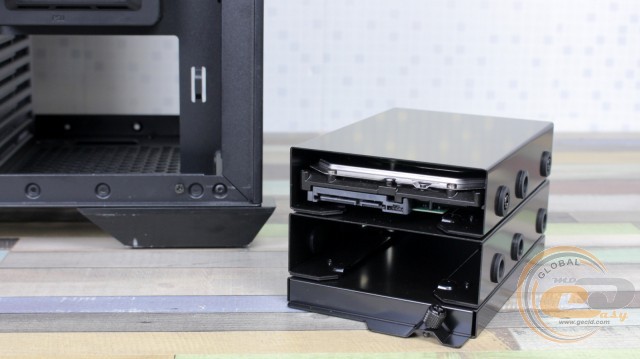

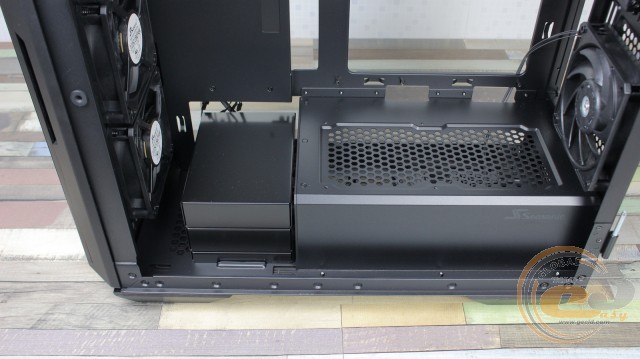

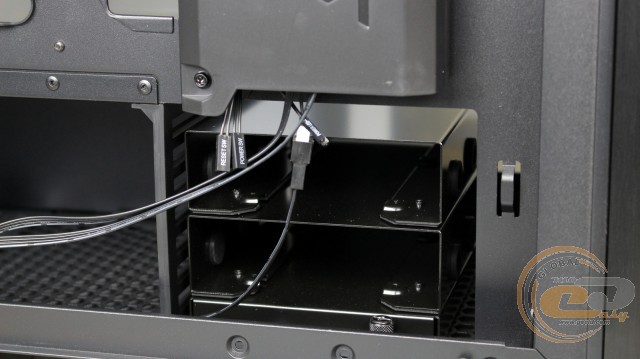

Для парочки більш габаритних носіїв формату 3,5" передбачені посадкові місця біля тунелю. Вони оснащені антивібраційними прокладками. Зняти кошик можна дуже просто - для цього достатньо відкрутити один гвинт з фігурною головкою. Ось і добре, адже це доведеться робити кожен раз при встановленні або демонтажі накопичувачів.

Seasonic SYNCRO Q704

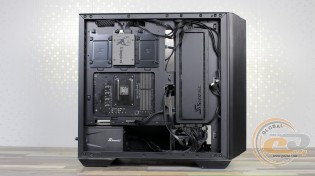

Оскільки місця всередині Seasonic SYNCRO Q704 ну дуже багато, то система збирається без проблем. До жорсткості конструкції претензій не було - відчувається застосування міліметрової сталі в основі шасі. Підгонка деталей, у тому числі і знімних панелей, виконана на дуже високому рівні.

Seasonic SYNCRO Q704

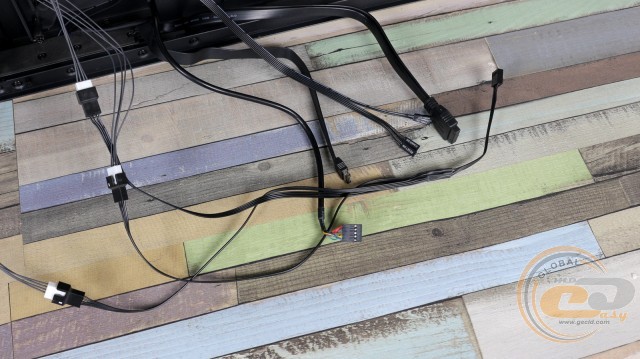

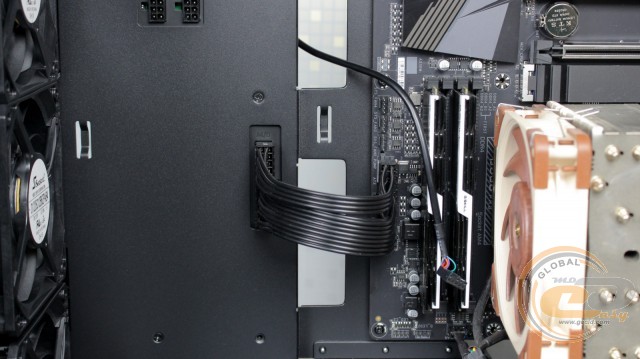

Довжини дротів від передньої панелі і фронтальних пропелерів нам вистачило для виконання прихованого укладання та підключення до БЖ лінійки Seasonic SYNCRO Connect. Чи не дотягнувся до нього тільки тильний вентилятор. Точні цифри традиційно внесли в таблицю нижче. І нехай вас не бентежать значення - при перевернутої материнської плати 30-см кабелів цілком достатньо.

Seasonic SYNCRO Q704 Seasonic SYNCRO Q704

А ось при використанні більш компактних microATX-рішень можуть виникнути складнощі.

Найменування

Довжина, см

USB 3.0

30

HD Audio

30

Кнопки та індикатори

30

FAN-розгалужувач

40

Вентилятори

27

Тестування

Процесор

AMD Ryzen 9 3900X (12/24 x 3,8 – 4,6 ГГц; 105 Вт TDP)

Кулер

Noctua NH-U12A (2000 об/мин)

Материнська плата

GIGABYTE B550 AORUS PRO (AMD B550, Socket AM4, DDR4, ATX)

Оперативна пам’ять

2 х 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Відеокарта

Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6 (швидкість вентиляторів 70% – 2400 об/хв)

Накопичувач

HyperX FURY SSD (SHFS37A/240G)

Seagate ST2000DM008 2TB

Блок живлення

Seasonic SYNCRO Connect DGC-750

Термопаста

Noctua NT-H1

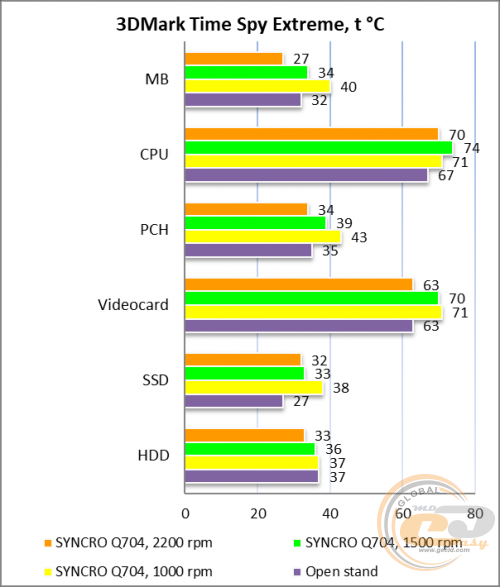

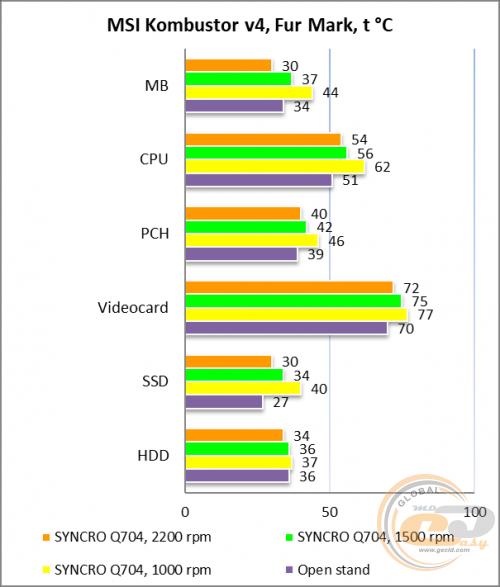

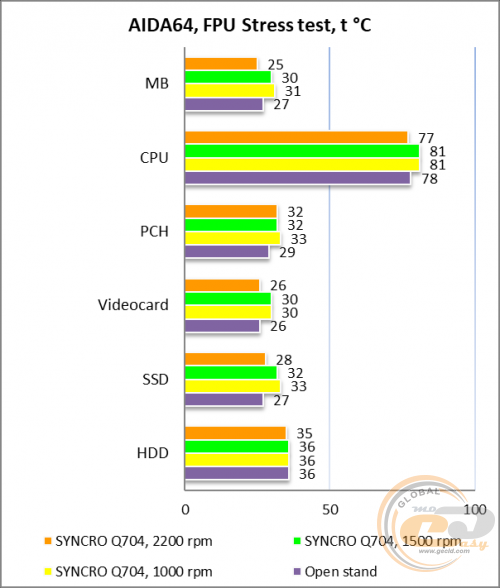

Seasonic SYNCRO Q704 постачається з чотирма пропелерами - саме в такій конфігурації він і був протестований. Три режими пропускали різну частоту їх обертання: гучні 2200 об/хв, помірні 1500 об/хв і тихі 1000 об/хв. Частота процесорного кулера склала 2000 об/хв, а вентилятори відеокарти були зафіксовані на 70% (2400 об/хв).

Seasonic SYNCRO Q704

Seasonic SYNCRO Q704

Seasonic SYNCRO Q704

Загальний рівень TDP процесора і відеокарти перевищує за 320 Вт, а з урахуванням інших компонентів отримуємо близько 400 Вт. Але комплектні пропелери без проблем впоралися з відведенням такої кількості тепла. Звичайно, що найбільш ефективно цей процес відбувається при максимальній частоті обертання. У такому режимі нагрівання материнської плати і жорсткого диска навіть нижче, ніж при використанні відкритого стенда. Ну а різниця в температурі процесора і відеокарти склала не більше за 3°C.

Після уповільнення вентиляторів до більш комфортних для вух 1500 об/хв, ми отримали або паритет, або відставання на максимум 7°C. А при 1000 об/хв нагрівання виріс ще більше. Найпомітніше менший повітряний потік позначається на нагріванні материнської плати, відеокарти і захованого за піддоном SSD. А ось процесор мало чутливий до змін - мабуть, позначається близькість пропелера.

Утім, у всіх трьох режимах вельми гарячі комплектуючі були далеко від перегріву, що, власне, і було потрібно.

Підсумок

Seasonic SYNCRO Q704

Якщо зазвичай покупець змушений вибирати між корпусами з красивими металевими мордочками і рішеннями з перфорацією на передній панелі, то у разі з Seasonic SYNCRO Q704 можна не йти на компроміс. Виробникові вдалося об'єднати два в одному, зробивши панель повністю продуваною. Він розмістив алюмінієву пластину на деякій відстані від перфорації, щоб було естетично і не створювати перешкод для надходження повітря.

І це, дорогі наші читачі, тільки один приклад педантичності підходу Sea Sonic Electronics до створення нових пристроїв, навіть якщо говорити про раніше незвідану сферу. Сюди ж можна віднести встановлення материнської плати «догори ногами». Завдяки цьому нагріте відеокартою повітря відразу ж виводиться через отвори на верхній панелі. Ну і третім пунктом революційного підходу стала можливість використання блока живлення лінійки Seasonic SYNCRO Connect з окремою панеллю для підключення всіх компонентів.

Seasonic SYNCRO Q704

В іншому це топове рішення з великою кількістю простору і без економії на дрібницях на кшталт антивібраційних прокладок і т.д. Як наслідок, рекомендований цінник протестированного Seasonic SYNCRO Q704 складає $190, у той час як Seasonic SYNCRO Q700 (аналогічна модель без встановлених пропелерів) обійдеться за $150. В обох випадках підійдуть як звичайні блоки живлення, так і вищезгадані джерела серії Connect. Вони обійдуться в $120-190. За $310-380 можна купити комплект корпуса з пропелерами і джерелом. Правда, вартість такого набору аналогічна покупці компонентів окремо.

Якщо новинка сподобалася і бюджет дозволяє розщедритися на таке рішення, то причин відмовлятися від його покупки ми не побачили.

Переваги:

  • строгий впізнаваний дизайн;
  • відмінна якість збірки шасі, обробки крайок панелей і забарвлення;
  • використання сталі товщиною 1-1,1 мм;
  • незвичне розташування материнської плати сприяє охолодженню відеокарти;
  • підтримка 410-мм відеокарт, 178-мм процесорних кулерів і найдовших БЖ;
  • можливість встановити до восьми 140- / 120-мм вентиляторів та 280- / 360-мм радіаторів СВО;
  • чотири 120-мм вентилятори на шарикопідшипнику з ШІМ-регулюванням;
  • підтримка пари 3,5" і ще трьох 2,5" накопичувачів;
  • пилові фільтри спереду, зверху і на дні корпуса;
  • дуже високі ніжки з м'якими накладками;
  • права боковина з загартованого скла;
  • миттєвий доступ всередину завдяки магнітному кріпленню і петель;
  • USB Type-C на передній панелі;
  • відмінні можливості для прихованого укладання кабелів;
  • антивібраційні прокладки під жорсткими дисками і БЖ;
  • підтримка БЖ Seasonic SYNCRO Connect.

Особливості:

  • гучна робота вентиляторів при максимальній частоті обертання (2200 об/хв);
  • довжини кабелів від передньої панелі може не вистачити при використанні microATX або Mini-ITX-плати.


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії Sea Sonic Electronics за наданий для тестування корпус.
