Огляд MSI MAG PANO M110R: невеликий корпус-«акваріум» з безстійковими передніми панелями

Ринок повнорозмірних «акваріумів» уже доволі насичений, тому виробники потроху почали звертати увагу й на більш компактні типорозміри.

У дизайні гостя нашого огляду виразно простежуються обриси MSI MAG PANO 110R PZ, тільки в компактнішому форм-факторі й без підтримки материнських плат з роз'ємами на зворотному боці.

Зменшення габаритів теоретично робить його цікавим варіантом для компактних збірок, у яких користувач не готовий жертвувати зовнішнім виглядом або ефективністю охолодження. Завдяки панорамній скляній конструкції без стійок забезпечується чистий, преміальний зовнішній вигляд, що підкреслює внутрішні компоненти з різних ракурсів. При цьому компанія MSI ще й заявляє про його сумісність із габаритними відеокартами та більшістю систем охолодження.

Ось і перевіримо, наскільки ефективно реалізований продув у подібній «скляній коробці» та з якими компромісами може зіткнутися користувач цього продукту.

Досліджувати будемо модель з назвою MSI MAG PANO M110R. Вона отримала три вентилятори з підсвічуванням, а також концентратор ШІМ та ARGB. Знайти цей корпус на українському ринку на момент написання огляду можна за доволі прийнятною середньою ціною ₴3100 (~ $70).

Специфікація

Модель		MSI MAG PANO M110R
Типорозмір корпуса		Mini Tower
Підтримувані форм-фактори материнських плат		microATX / Mini-ITX
Колір		Чорний (також є біла версія)
Зовнішні відсіки		Немає
Внутрішні відсіки		3 х 2.5″ та 1 х 3.5″ або 1 х 2.5″ та 3 х 3.5″
Слоти для карт розширення		5
Максимальна довжина відеокарти		410 мм
Максимальна висота процесорного кулера		165 мм
Максимальна довжина БЖ		200 мм
Роз’єми		1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 1 Type-A 1 x комбінований аудіороз'єм
Попередньо встановлені вентилятори	На бічній панелі	2 х 140-мм MSI (з ARGB)
	На тильній стінці	1 х 120-мм MSI (з ARGB)
Блок живлення		Немає
Загальна можливість встановити вентилятори
На верхній стінці		3 х 120-мм / 2 х 140-мм
На тильній стінці		1 х 120-мм
На бічній панелі		2 х 120-мм / 2 х 140-мм
На кожусі БЖ		3 х 120-мм
Можливість встановлення РСО
На верхній стінці		120-мм / 140-мм / 240-мм / 280-мм / 360-мм
На бічній панелі		120-мм / 240-мм
На тильній стінці		120-мм
Матеріали
Передня панель		Загартоване скло товщиною 3 мм та сталь завтовшки 0.6 мм
Шасі		Сталь завтовшки 0.7 мм
Ліва знімна боковина		Загартоване скло завтовшки 3 мм
Права знімна боковина		Сталь завтовшки 0.5 мм
Розміри корпуса		434 x 225 x 444 мм
Вага		5.7 кг
Гарантія, років		2
Сайт виробника		MSI
Сторінка продукту		MSI MAG PANO M110R / WHITE

Паковання та комплект постачання

Картонне паковання наділено схематичним ескізом моделі, її технічними характеристиками та логотипами серії MAG. На боках коробки передбачені вирізи для спрощення транспортування.

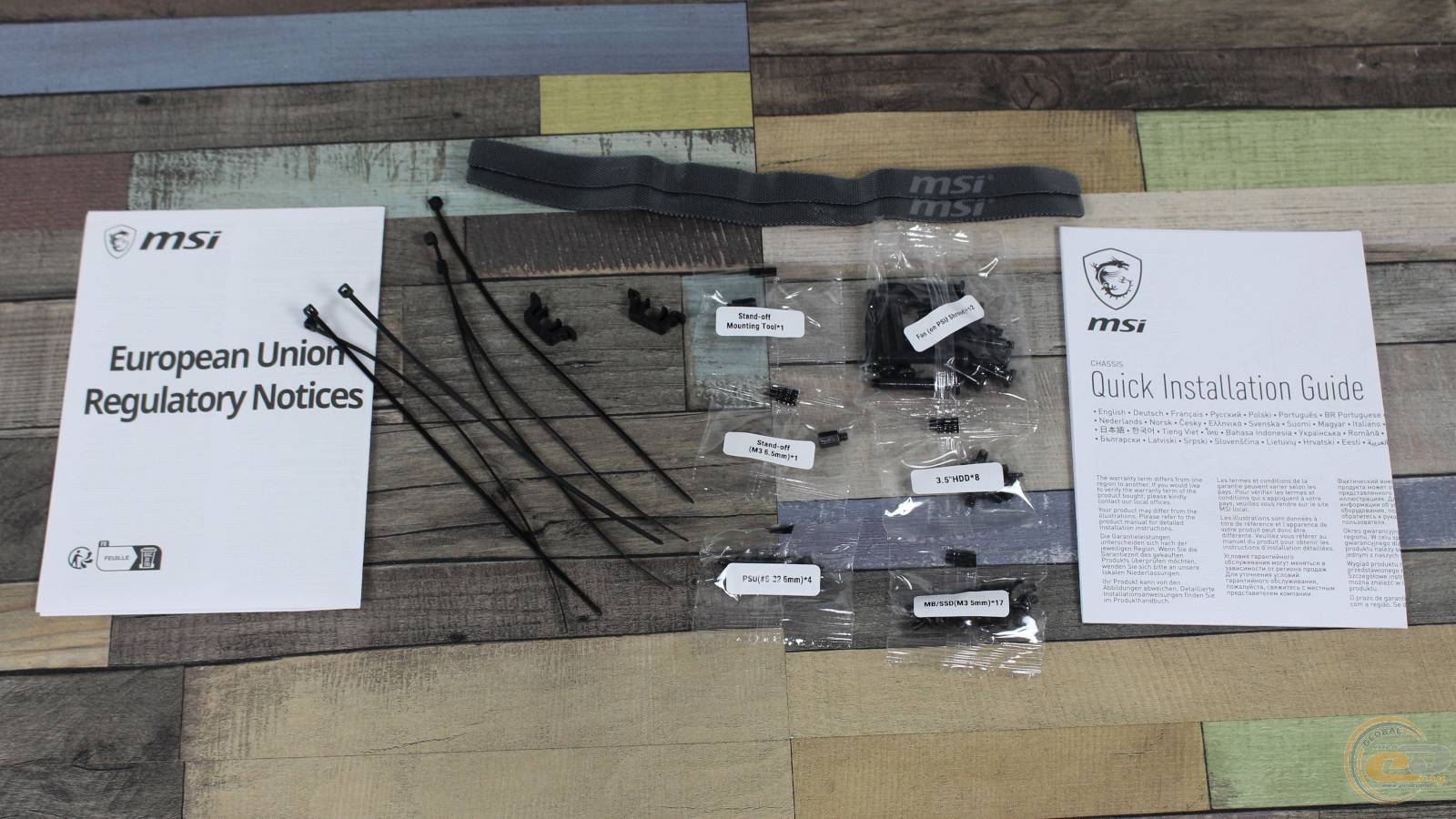

У комплекті постачання MSI MAG PANO M110R є:

• посібник користувача;
• дві стяжки-липучки з логотипом MSI;
• шість одноразових пластикових стяжок для кабелів;
• чотири гвинти для фіксації блоку живлення;
• одна додаткова опора для материнської плати;
• дванадцять довгих гвинтів для фіксації додаткових вентиляторів на кожусі БЖ;
• перехідник під хрестову викрутку для встановлення опор материнської плати;
• два запасні кріплення для знімних панелей корпуса;
• сімнадцять гвинтів для фіксації материнської плати та 2,5″ накопичувачів;
• вісім гвинтів з округлою голівкою фіксації 3,5″ накопичувачів.

Зовнішній вигляд

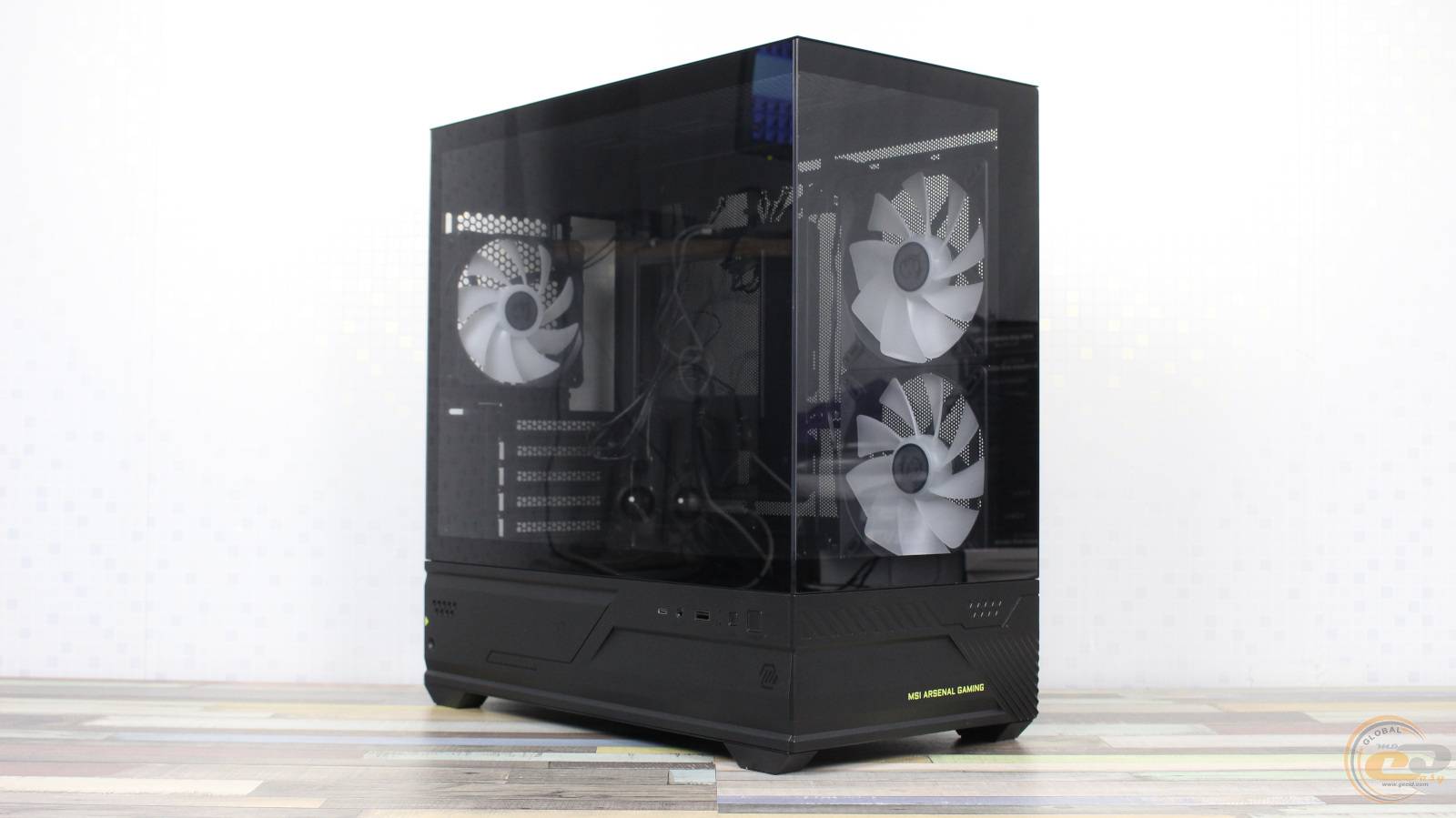

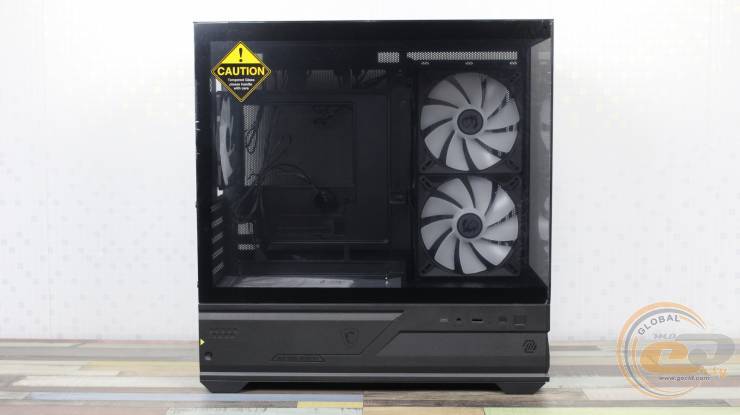

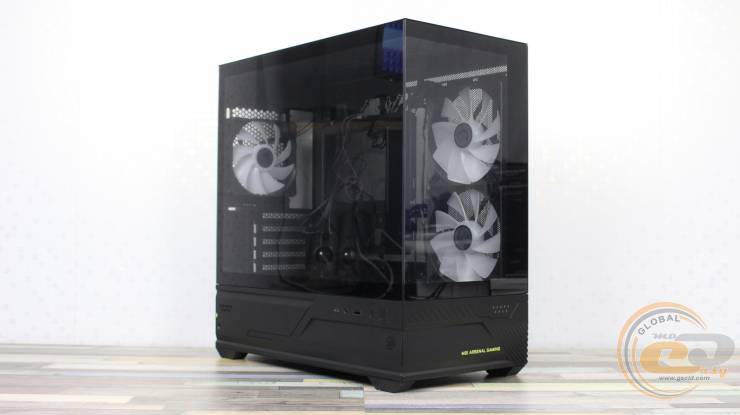

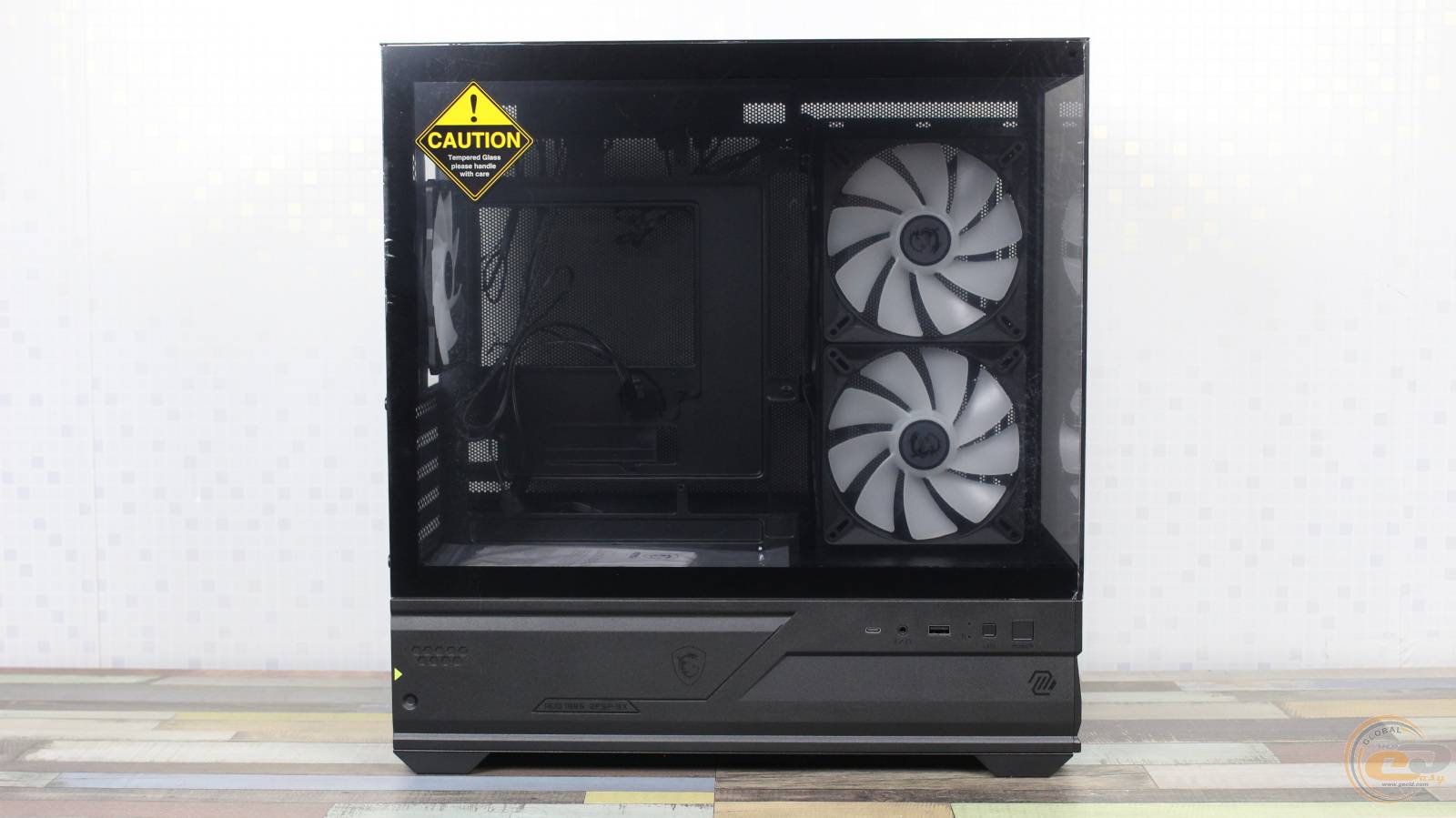

MSI MAG PANO M110R наслідує концепцію панорамного дизайну з кутом огляду 270°, тому оснащений двома безстійковими панелями із загартованого скла, що забезпечують безперешкодний огляд внутрішніх компонентів.

Корпус вирізняється помірними габаритами та вагою, що видає його належність до рішень типорозміру Mini Tower.

Переднє загартоване скло тримається на парі «грибочків», що фіксуються у пластикових затискачах та двох металевих язичках знизу. Воно легко знімається, а отже відчутно спрощує розміщення комплектуючих усередині цієї моделі.

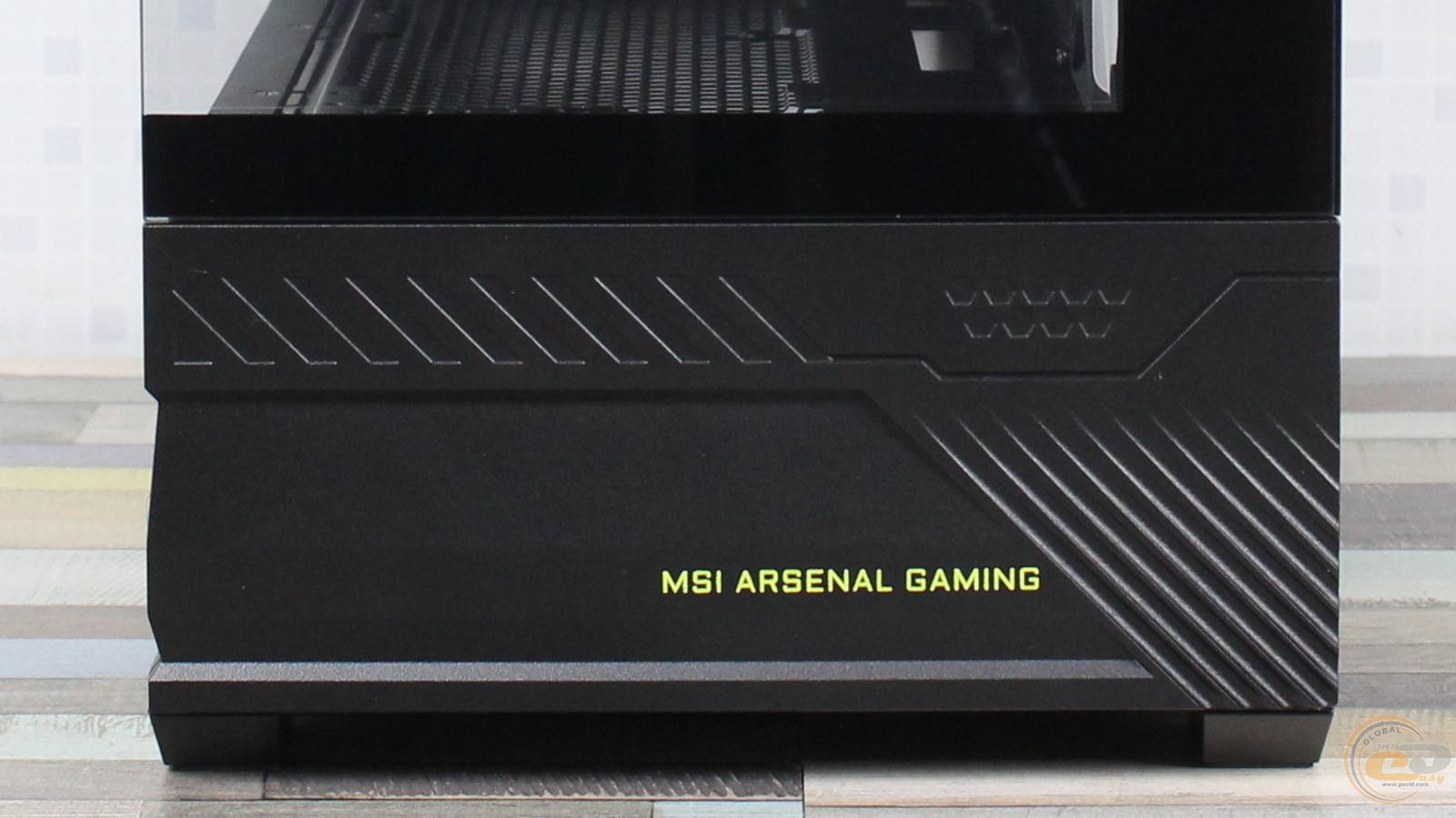

Нижня металева частина фронтальної панелі стилізована доволі стримано та містить лише назву серії у світло-зеленому кольорі.

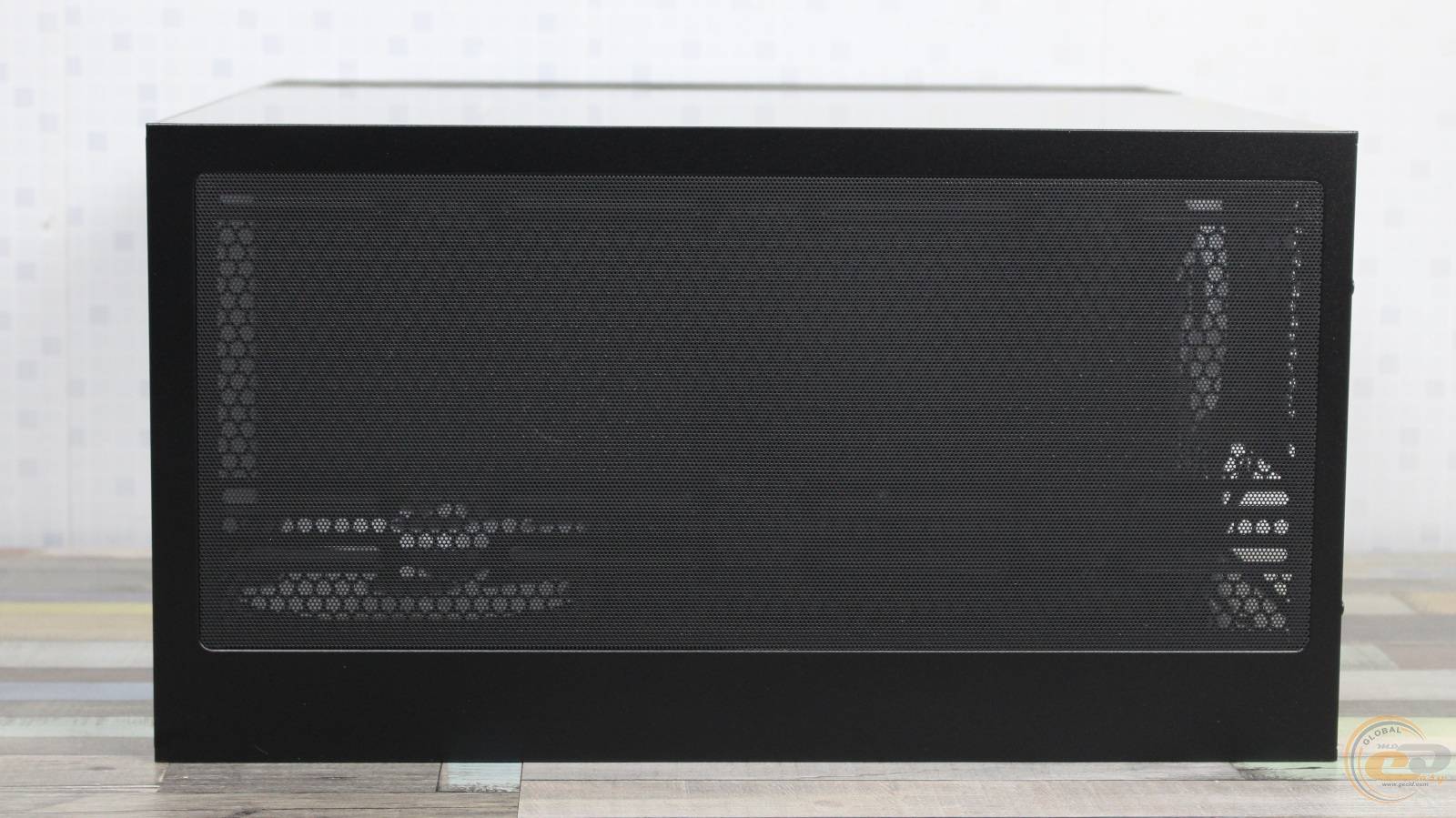

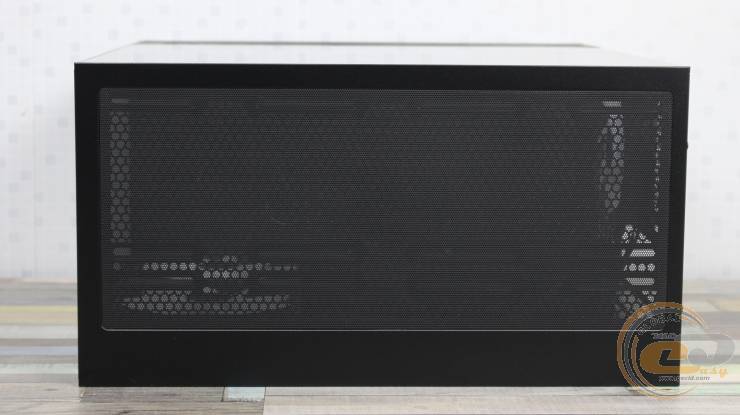

Верхня сталева незнімна стінка отримала перфоровану решітку розміром 380 х 160 мм. Її прикриває стандартний пиловий фільтр з магнітним кріпленням.

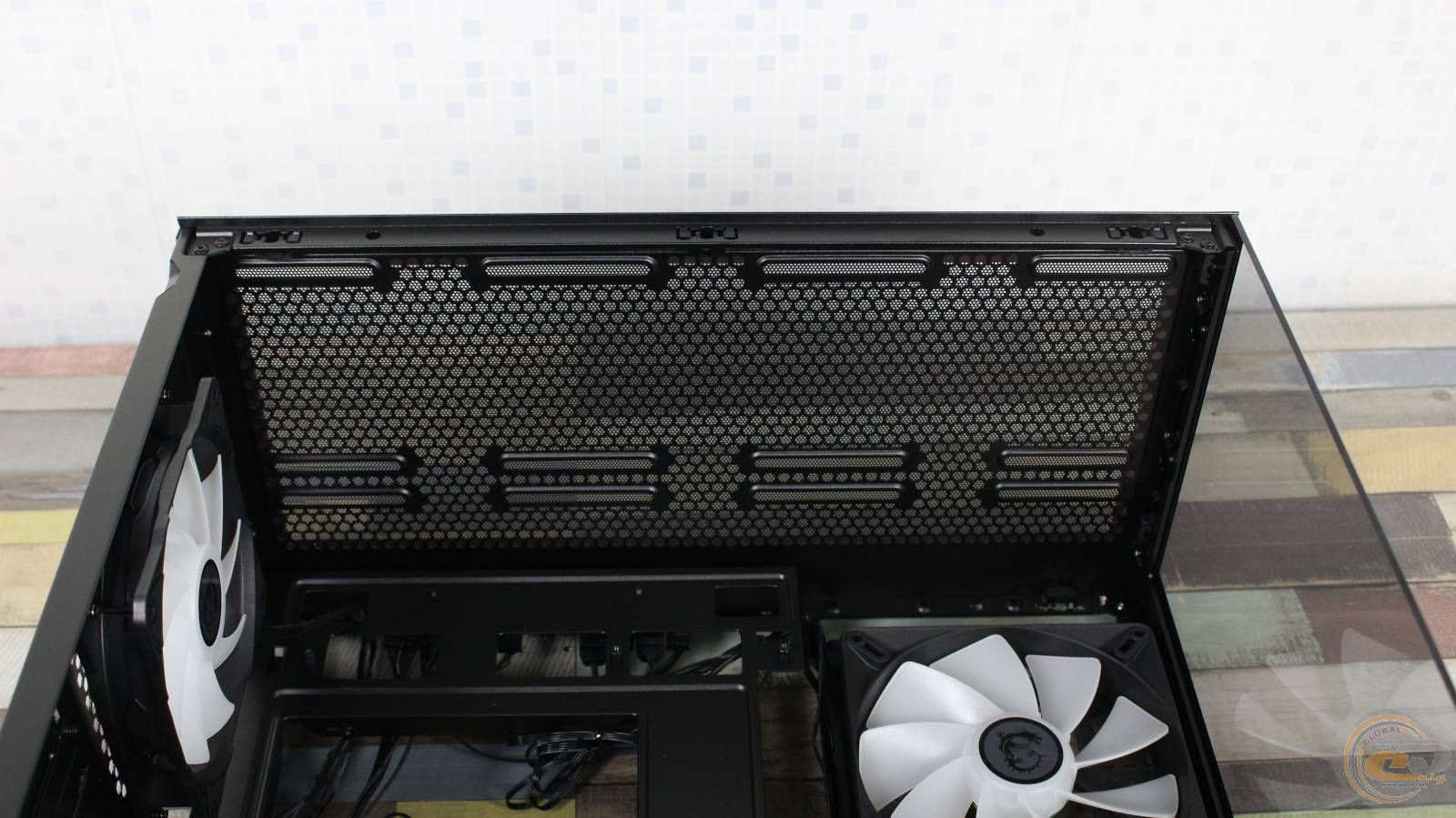

Усередині MSI MAG PANO M110R на цьому місці знаходяться посадкові місця для трьох 120-мм або двох 140-мм вентиляторів. Виробник також передбачив можливість встановлення сюди рідинної системи охолодження з радіатором завдовжки до 360 мм включно.

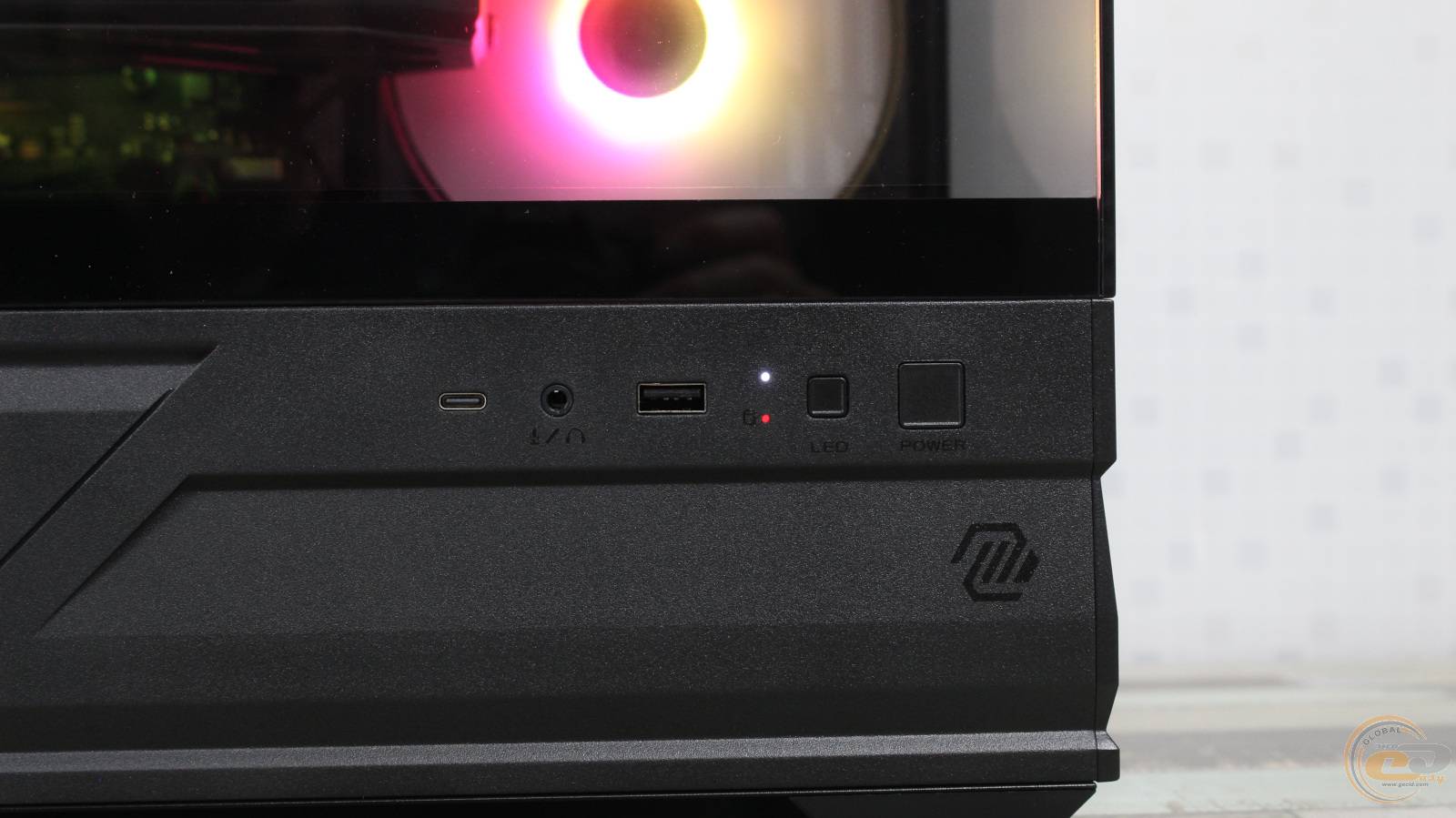

На нижньому краю лівої боковини можна побачити по одному порту USB 3.2 Gen 2x2 Type-C та USB 3.2 Gen 1 Type-A. Індикатори увімкнення ПК (білий) та активності пристрою (червоний) розташовані окремо та мають приглушену ілюмінацію.

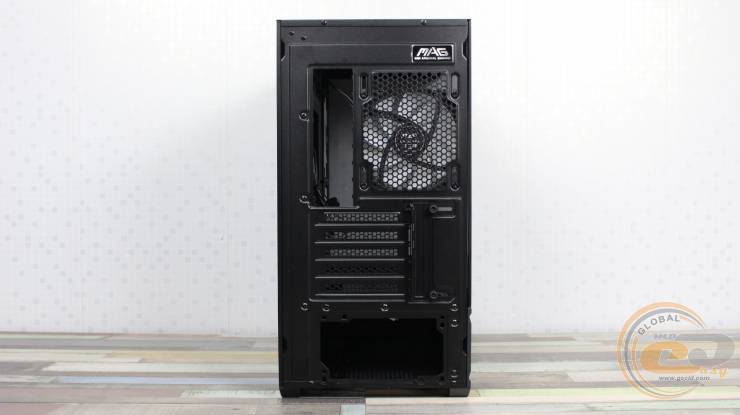

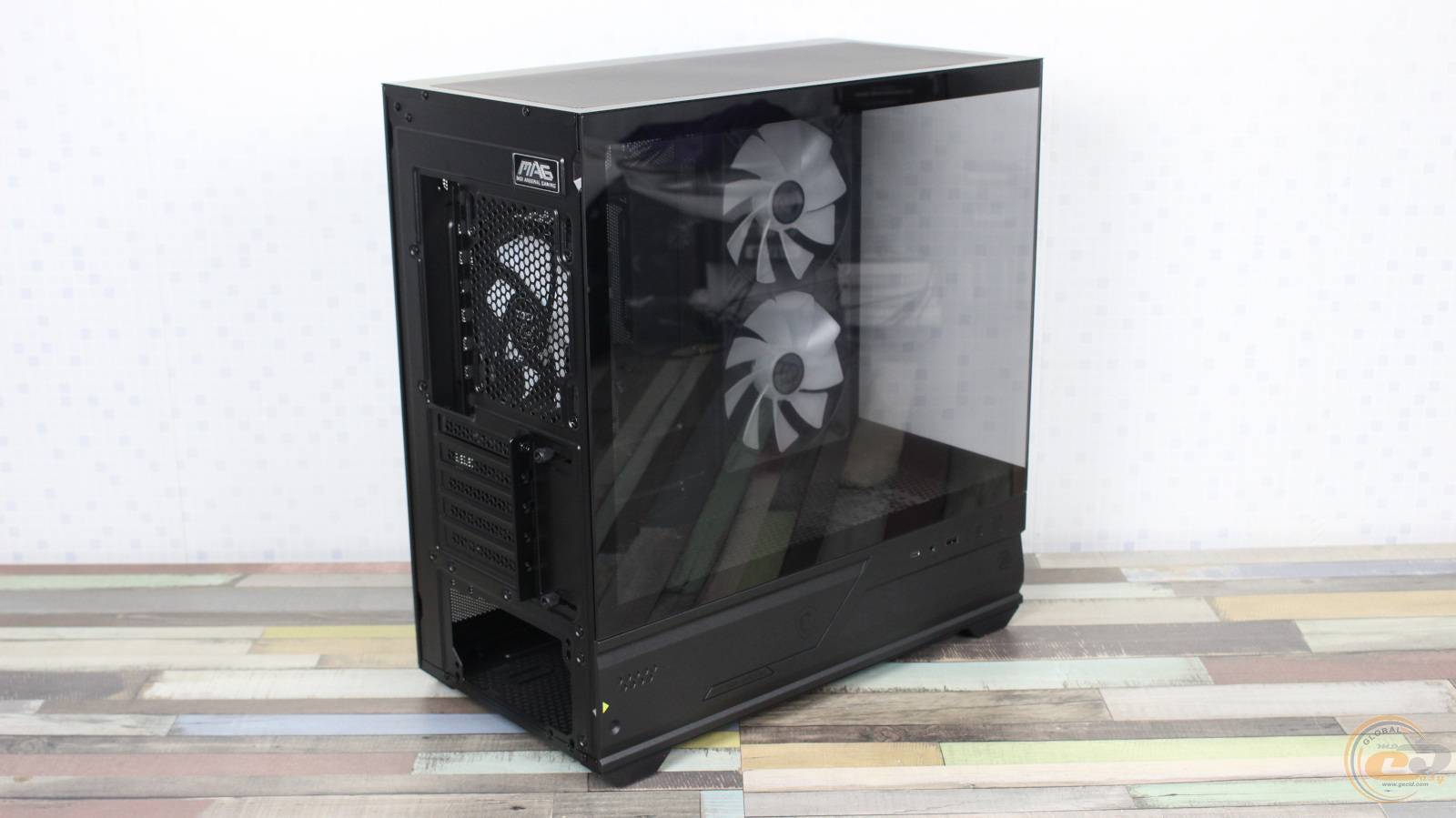

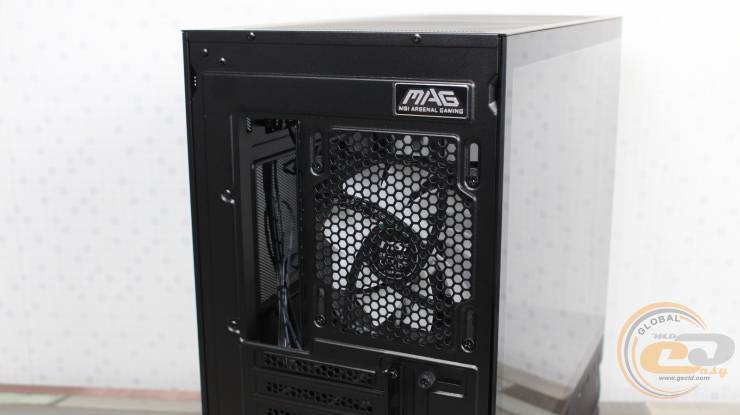

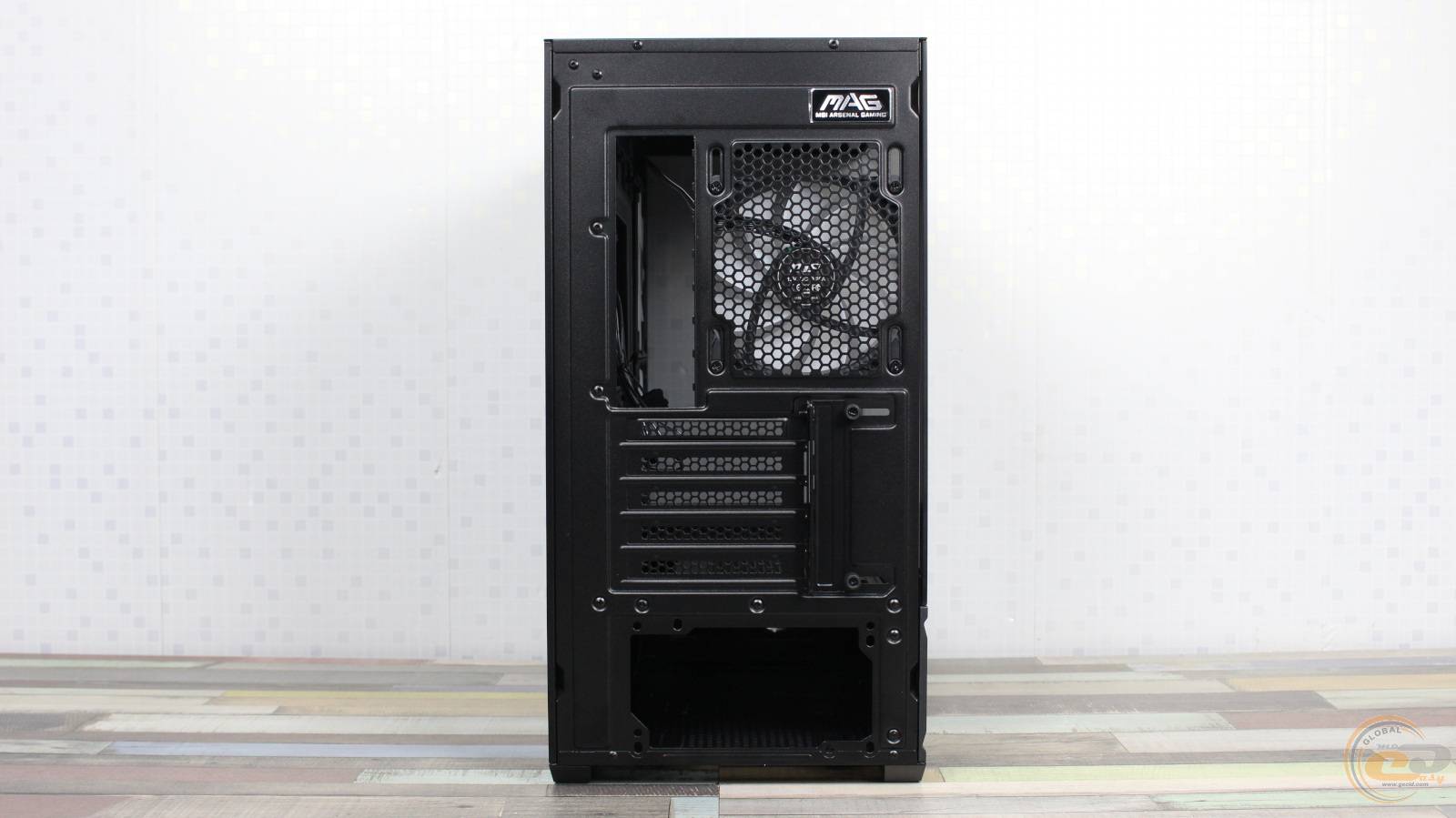

Тильна сторона корпуса черговий раз містить мінімум перфорованих елементів.

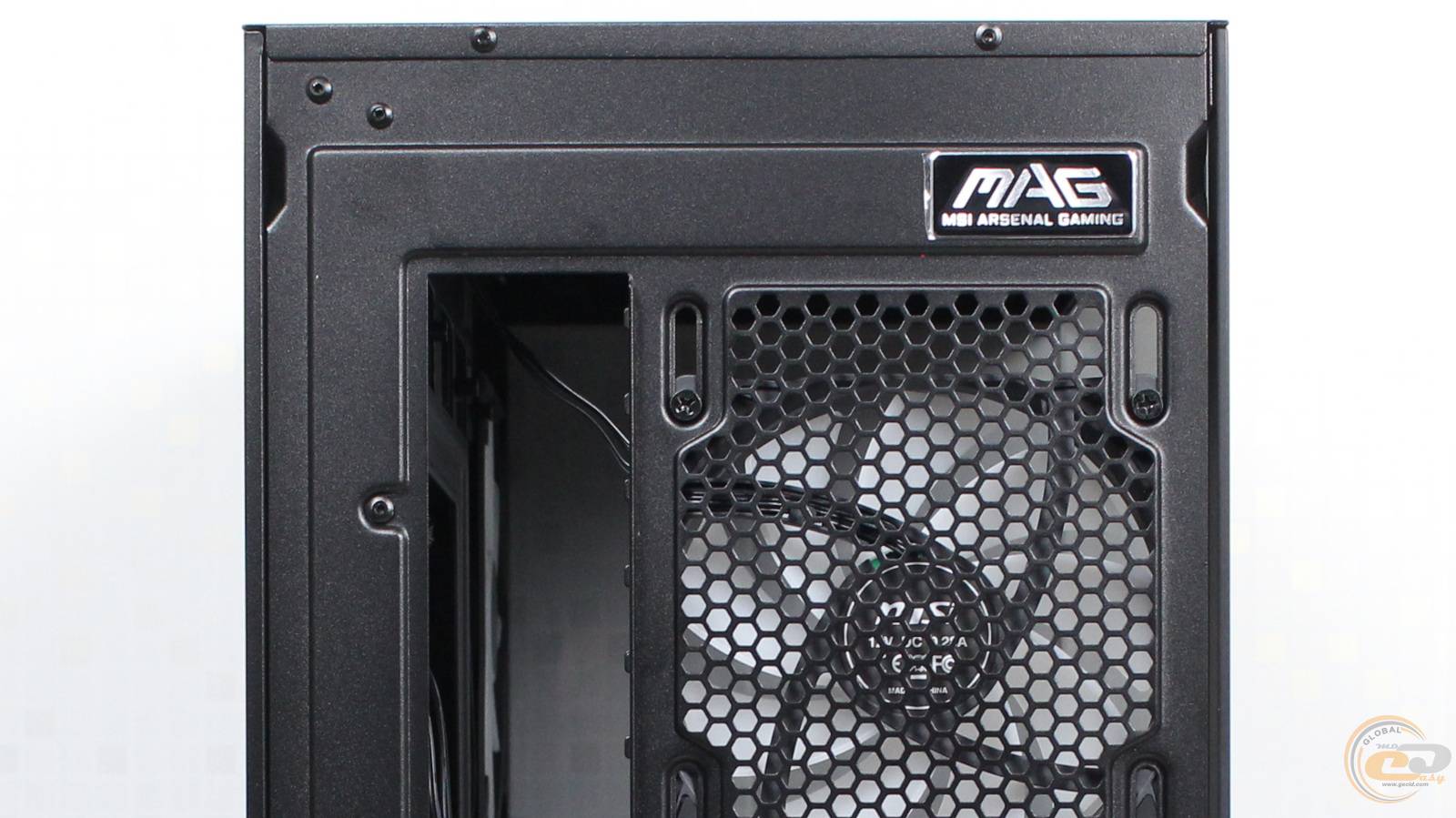

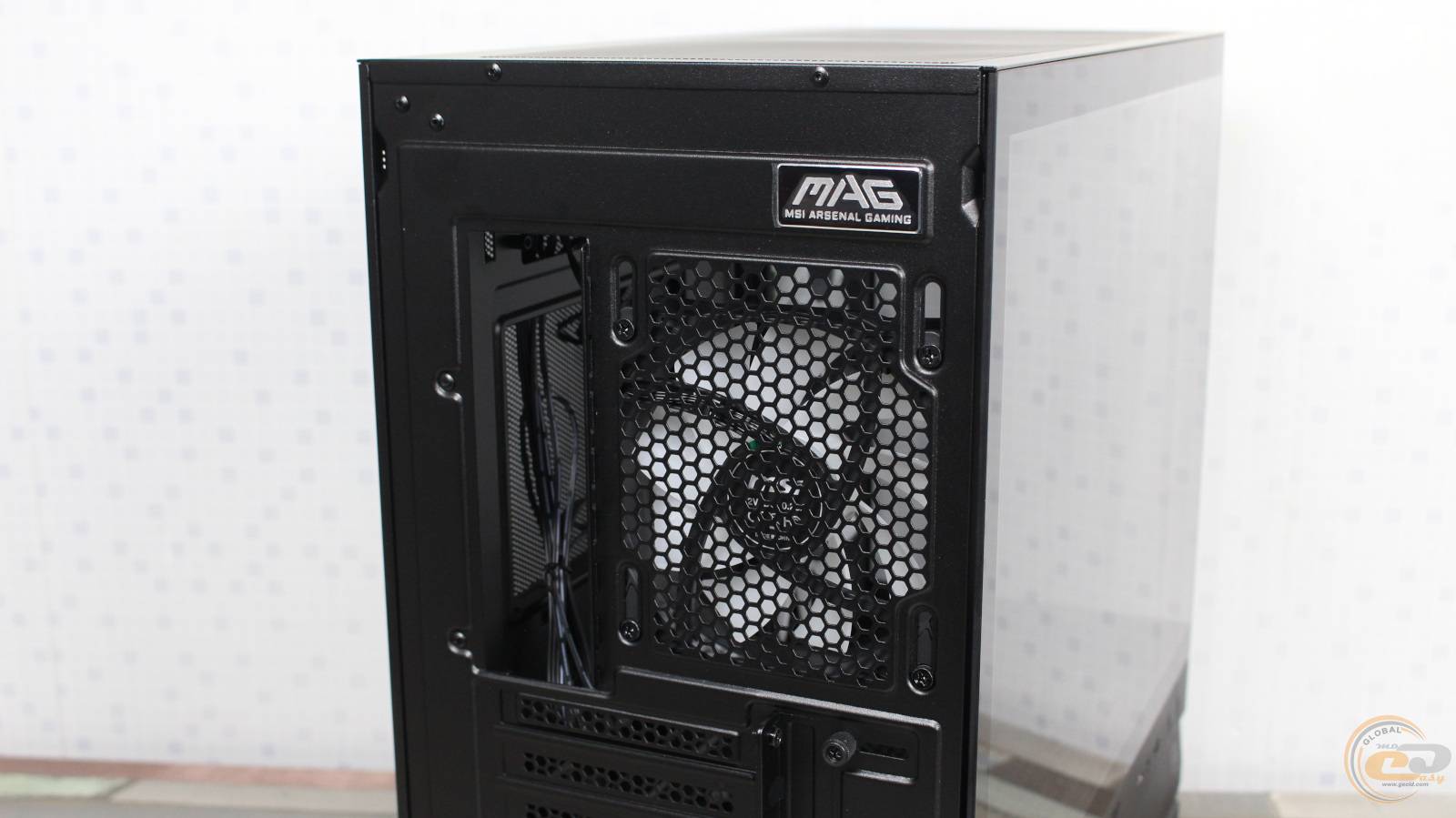

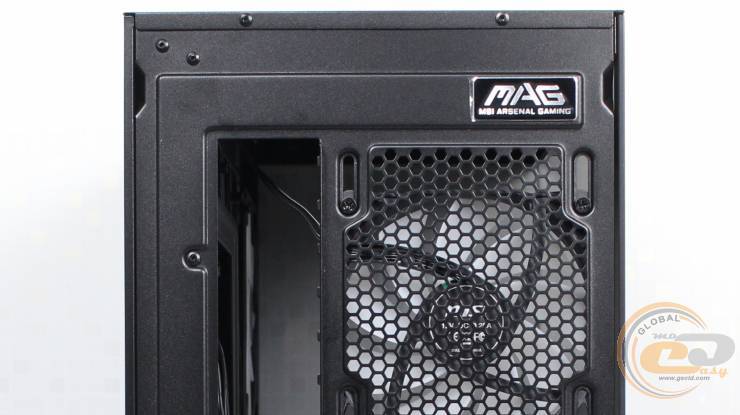

Зате виробник наділив її логотипом MSI Arsenal Gaming у верхньому куті.

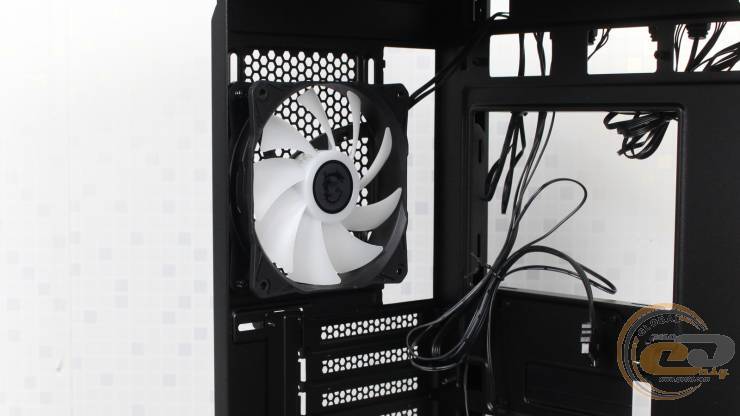

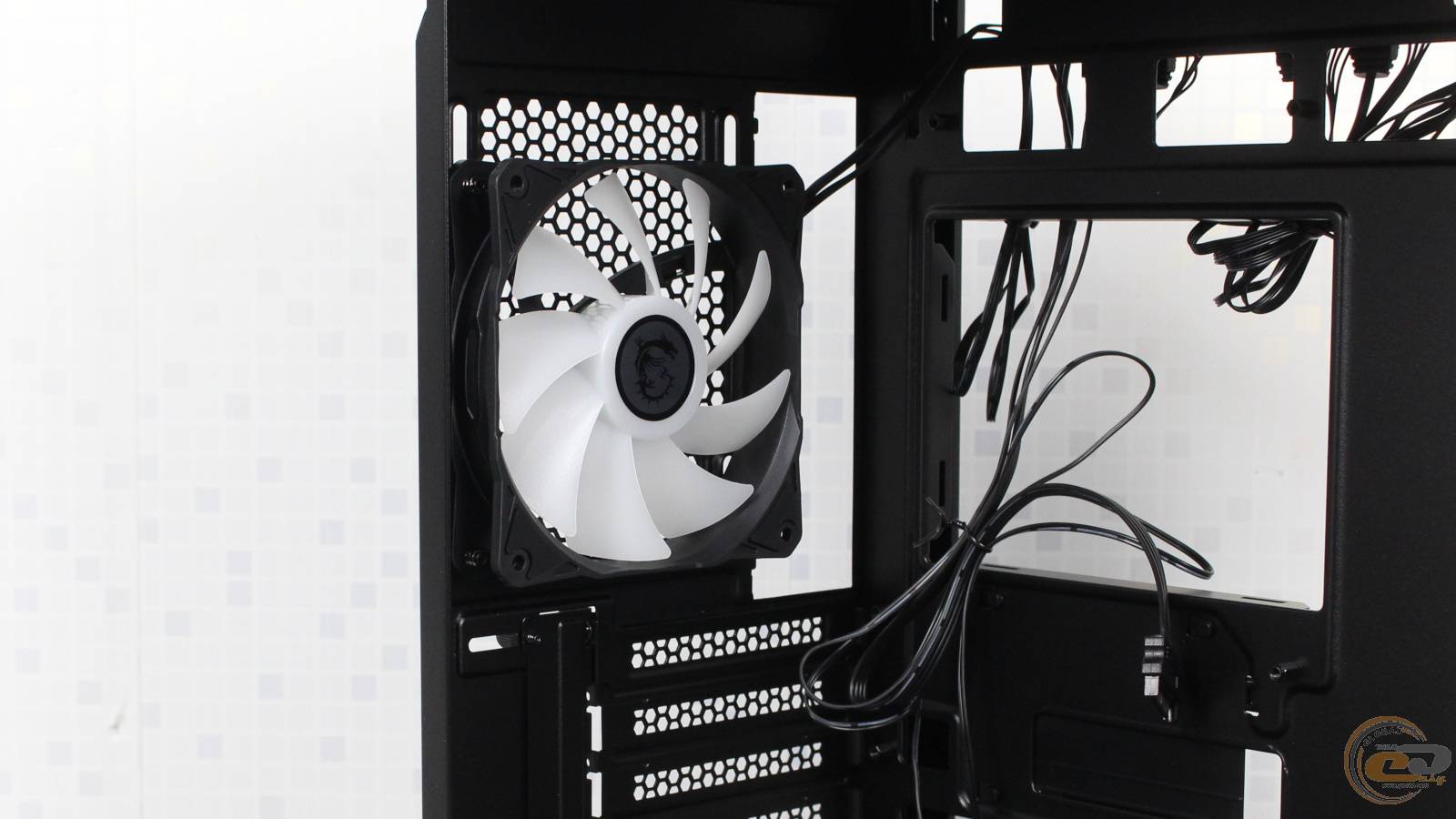

Посадкове місце для одного 120-мм вентилятора чи 120-мм РСО передбачає можливість регулювання положення по висоті.

«З коробки» на ньому встановлена 120-мм дев’ятилопатева вертушка MSI з ARGB-підсвіткою. Вона підтримує ШІМ-регулювання швидкості обертання до 1500 об/хв та працює доволі тихо.

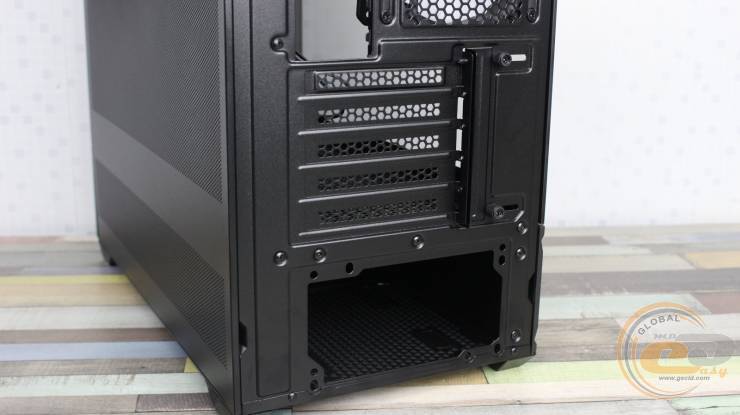

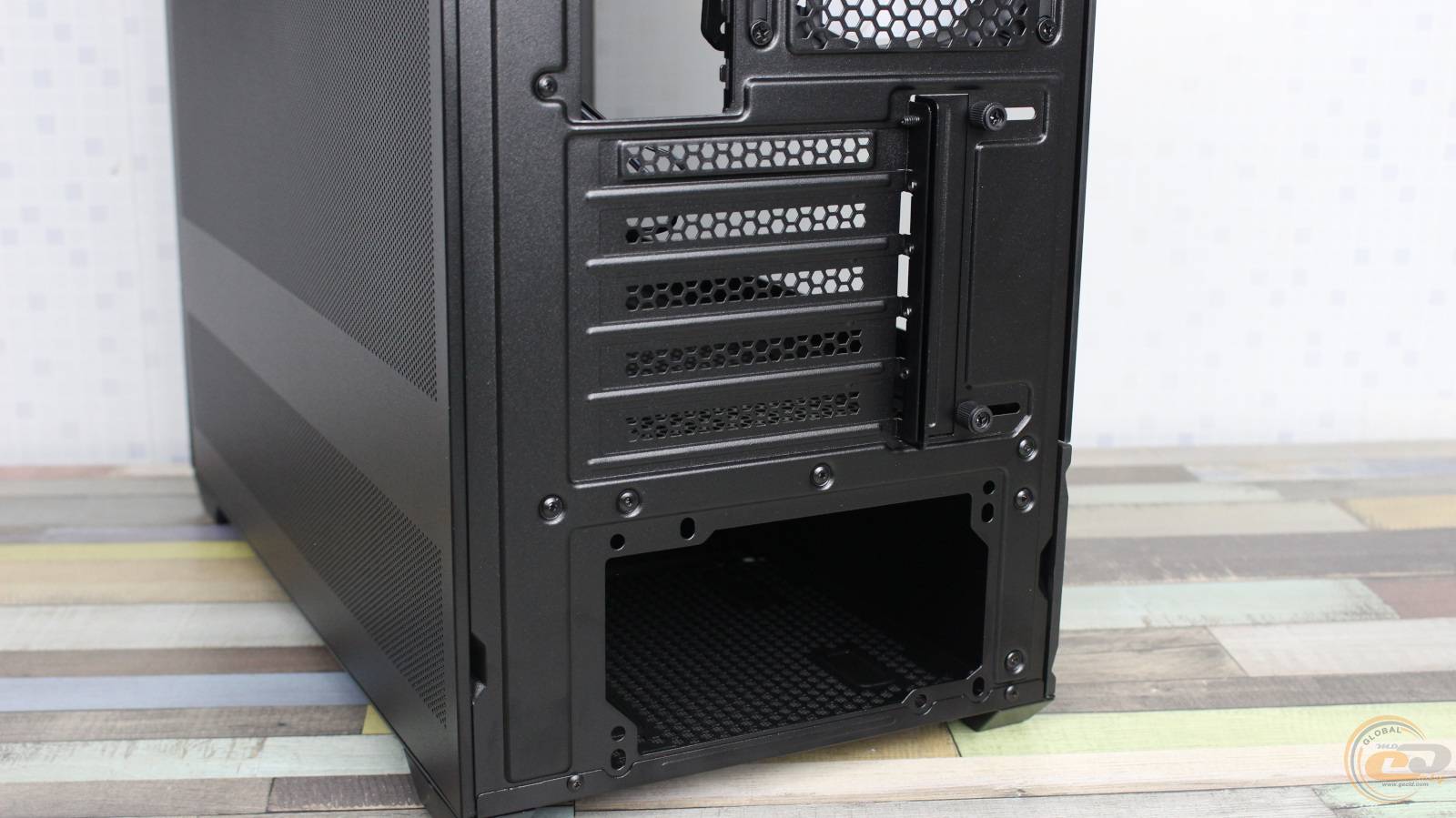

Слотів розширення тут п’ять. Вони закриті вентильованими заглушками. Лише верхня з них є багаторазовою. Можливість вертикального встановлення відеоадаптера тут не передбачена.

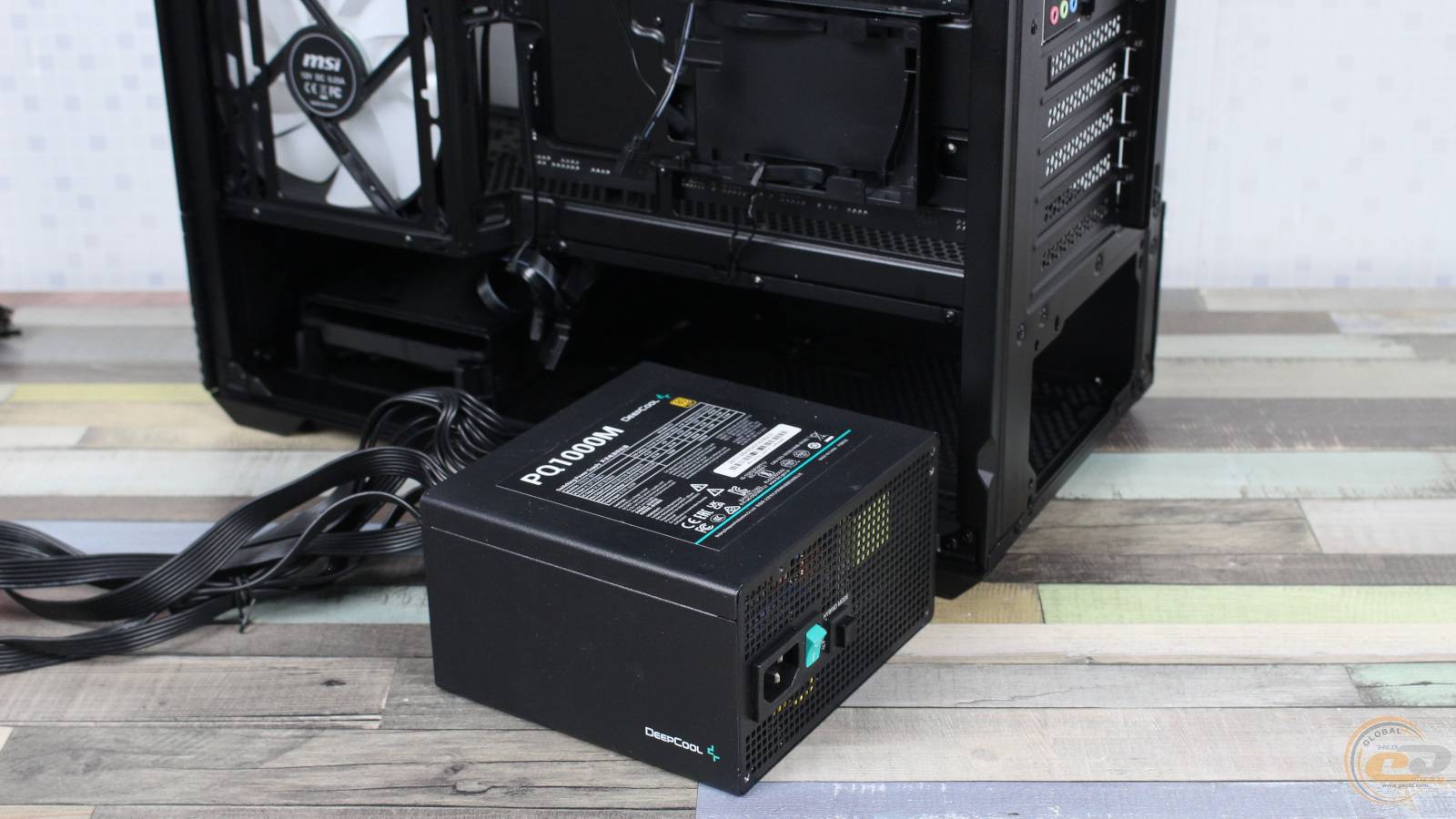

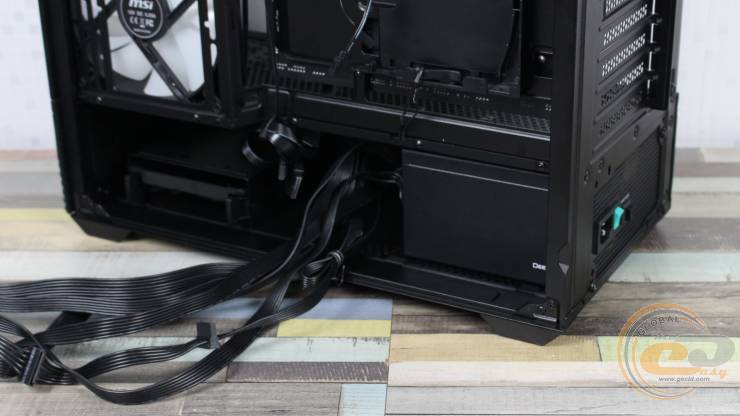

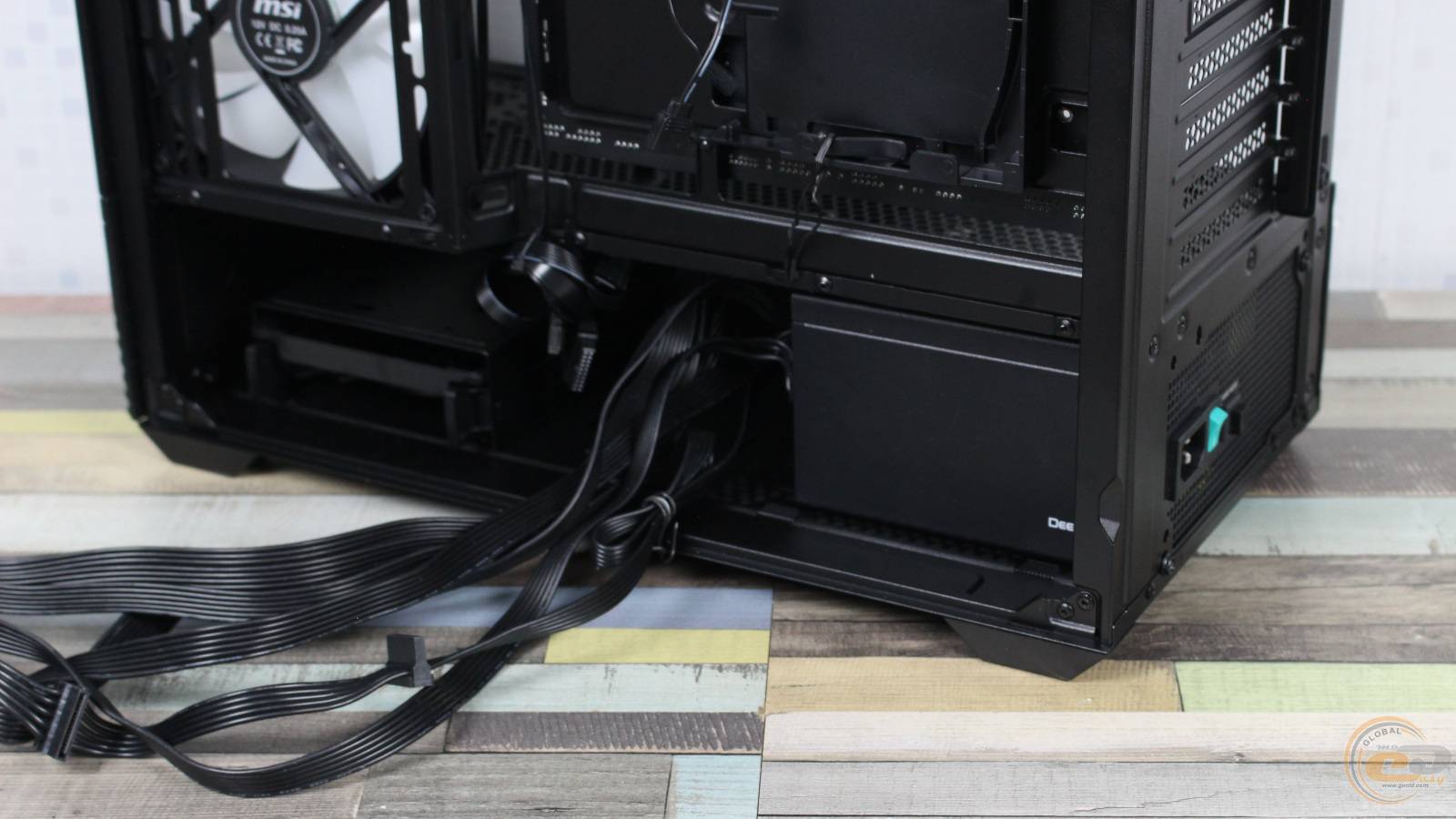

Класичне посадкове місце блоку живлення готове розмістити БЖ довжиною до 200 мм.

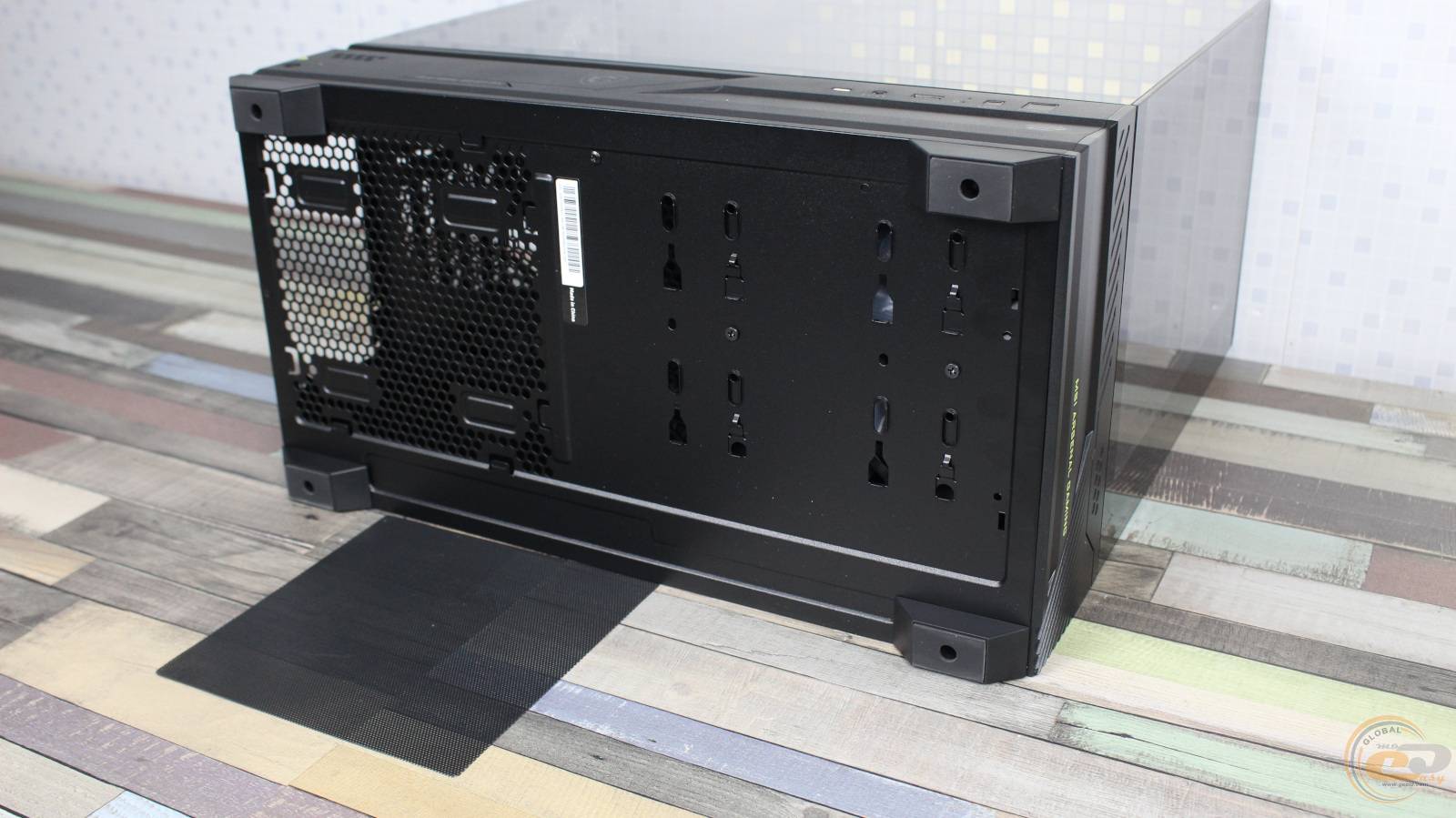

MSI MAG PANO M110R стоїть на чотирьох пластикових ніжках висотою 20 мм із протиковзовими накладками.

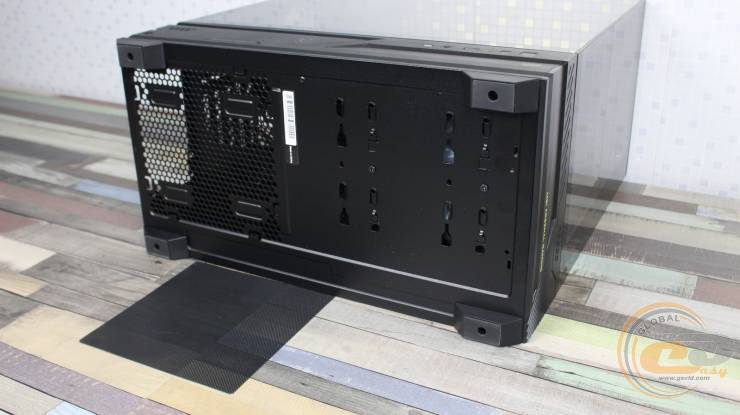

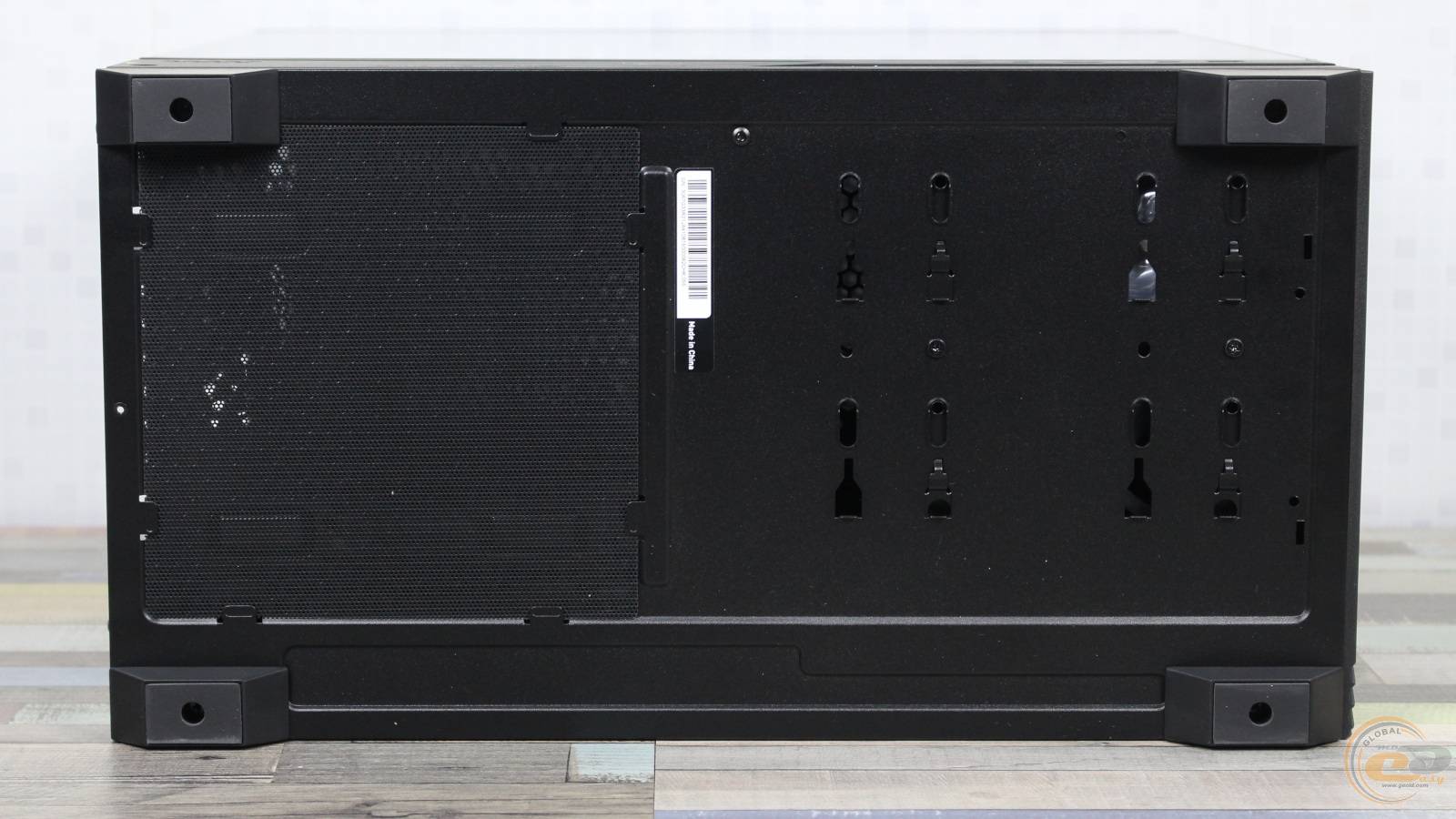

Дно корпуса на посадковому місці для БЖ має перфорацію, яка прикрита пиловим фільтром у бюджетному виконанні.

Трохи ближче до переду можна побачити фіксатори знімної рамки для накопичувачів, що передбачають її розміщення у двох положеннях.

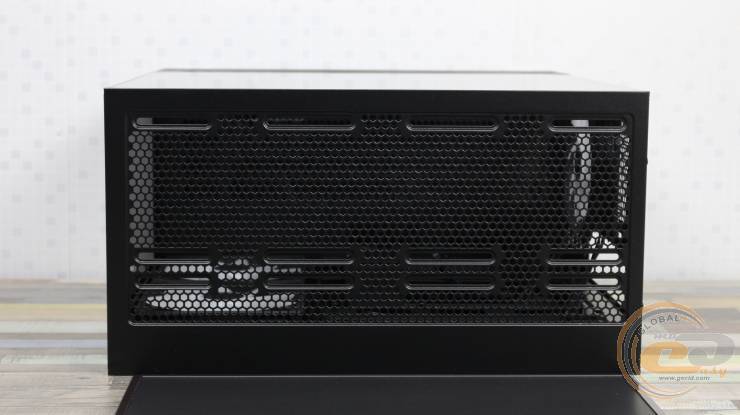

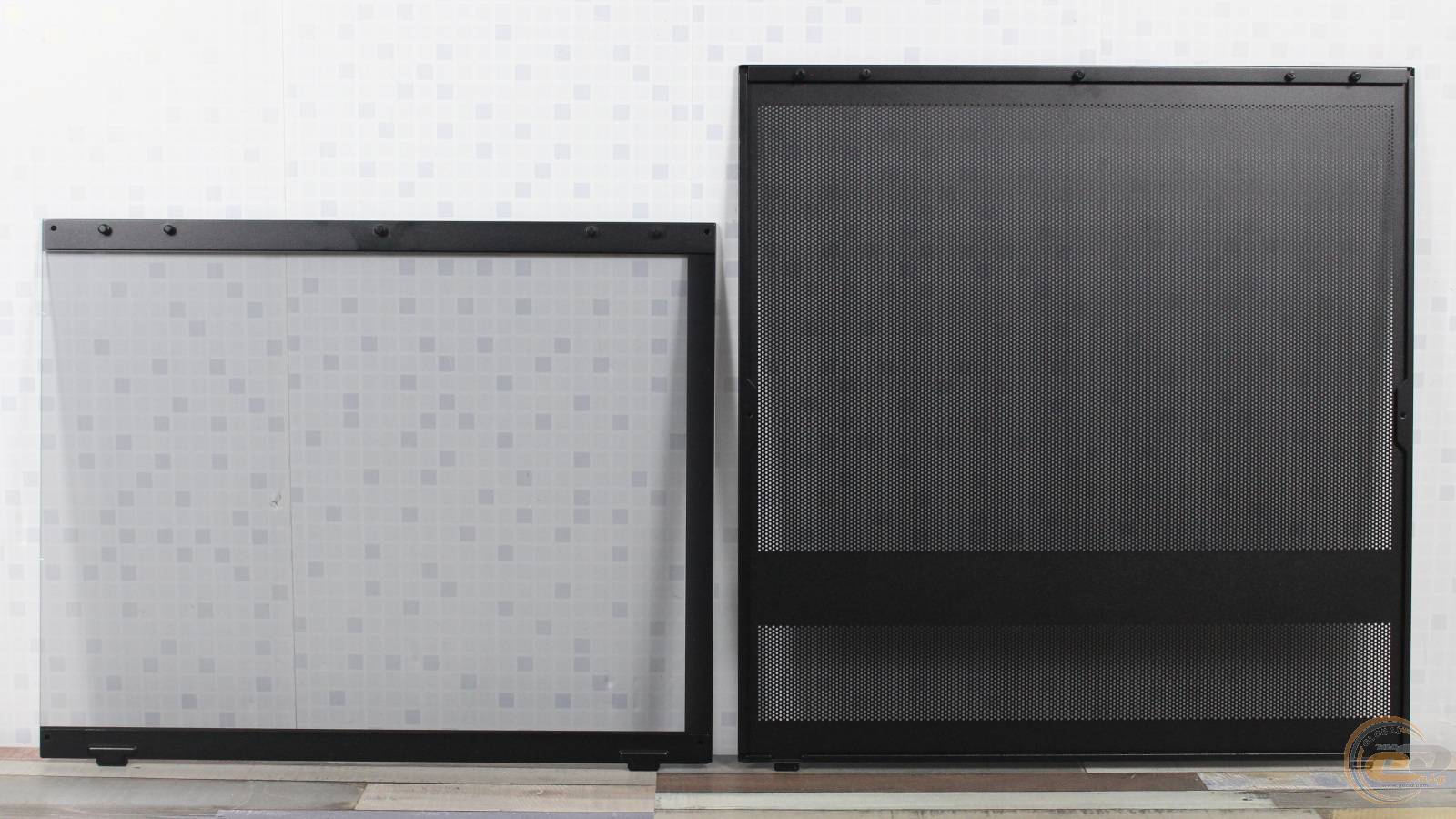

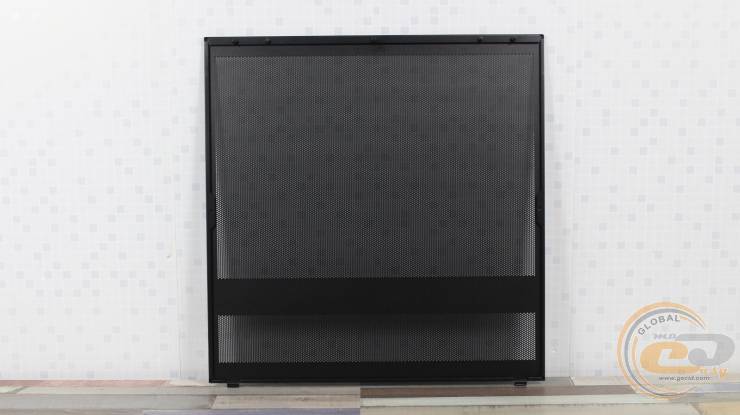

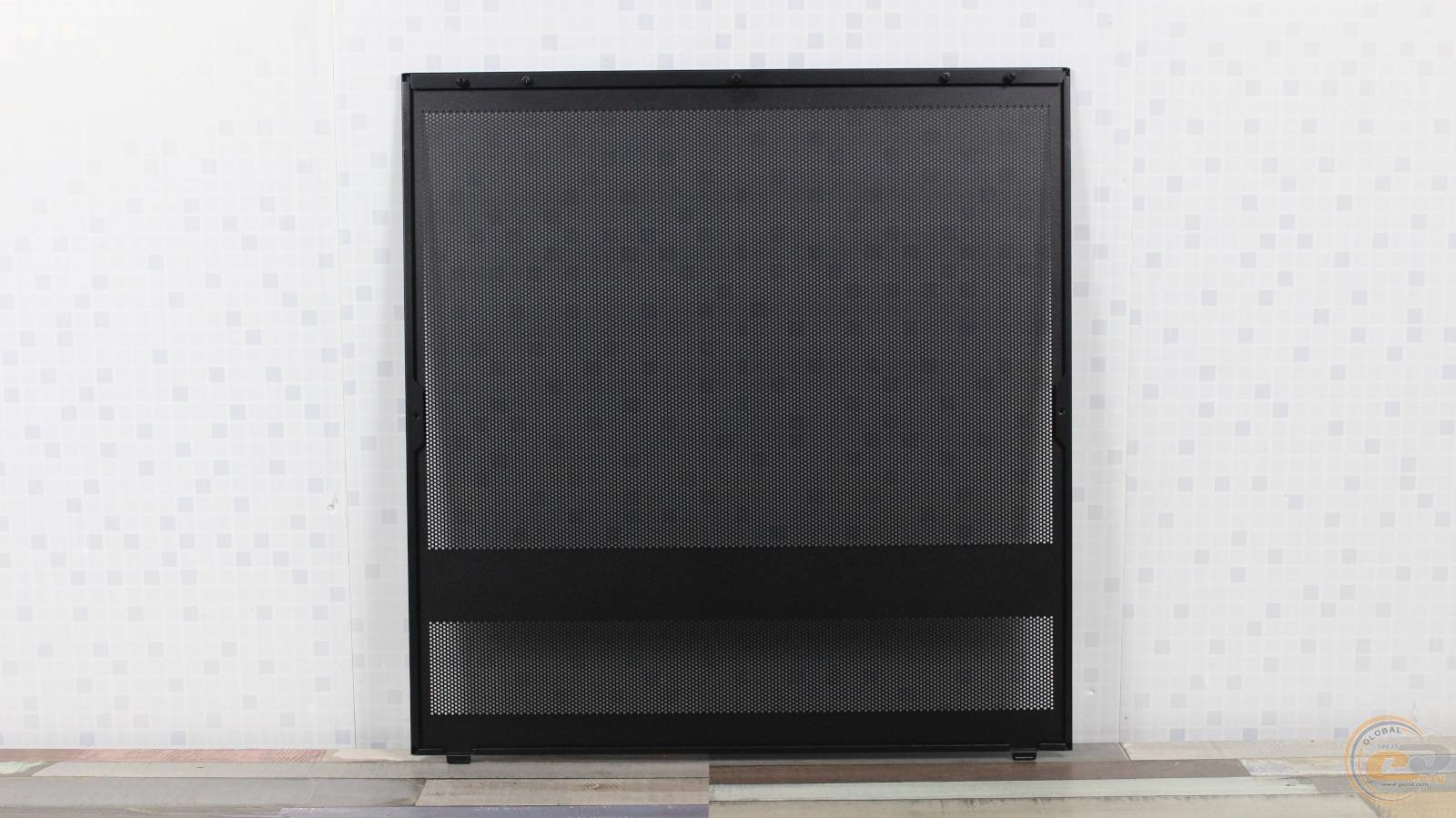

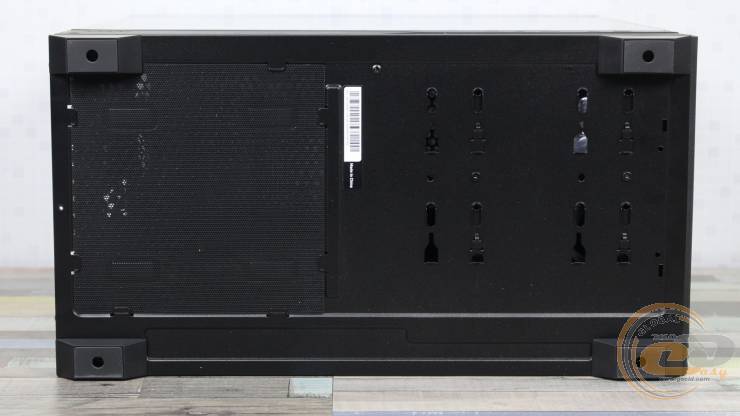

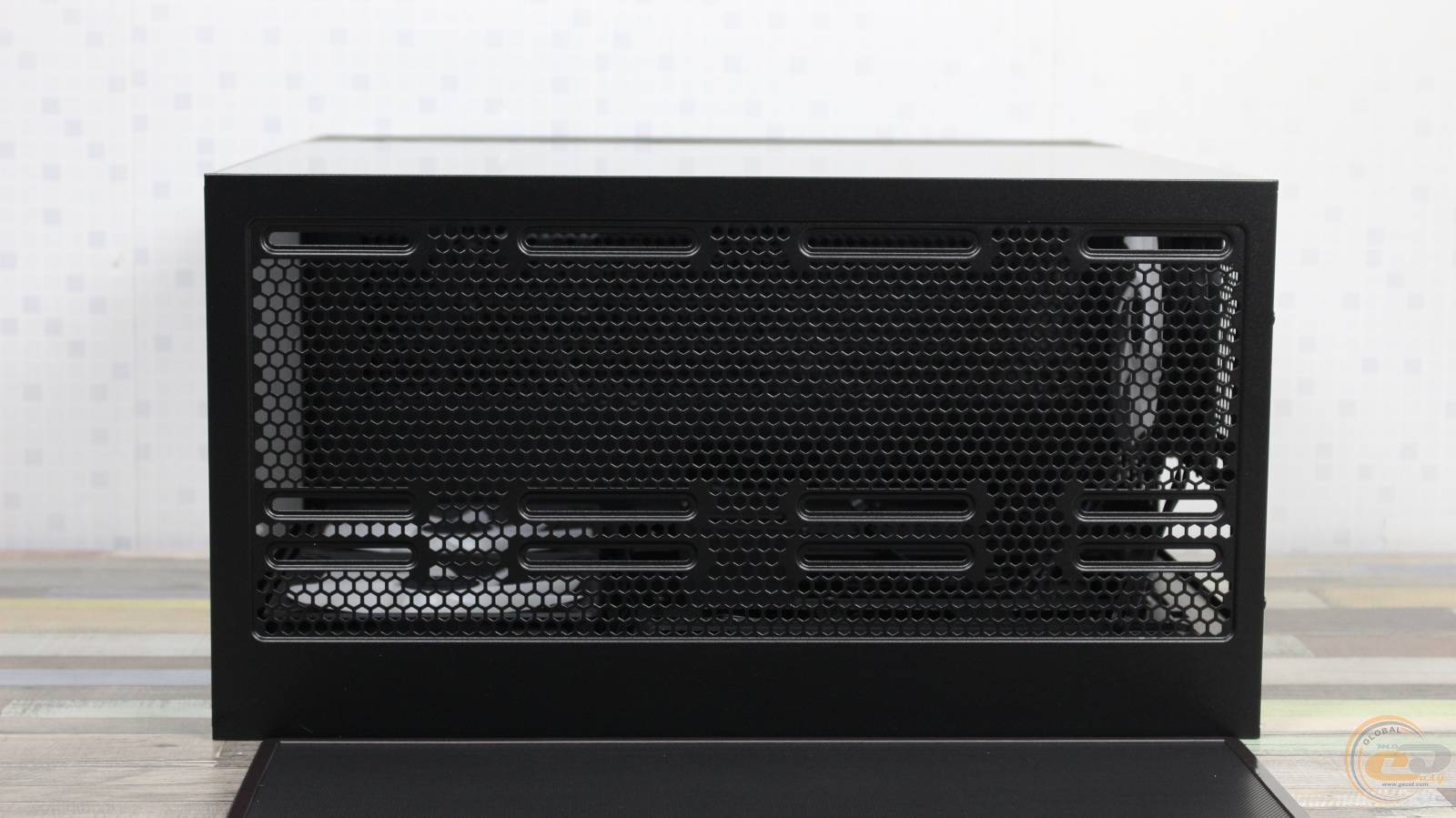

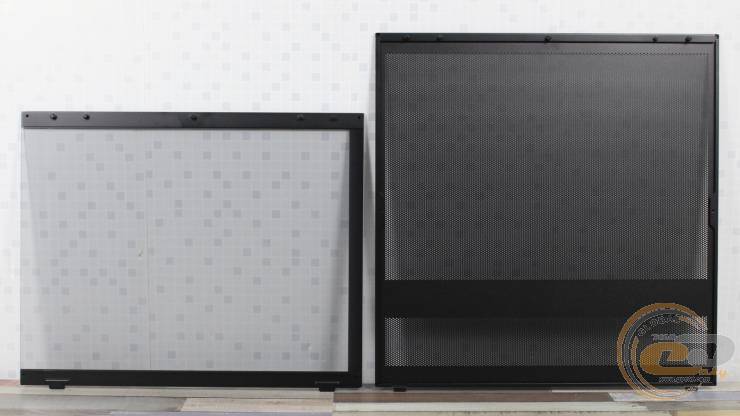

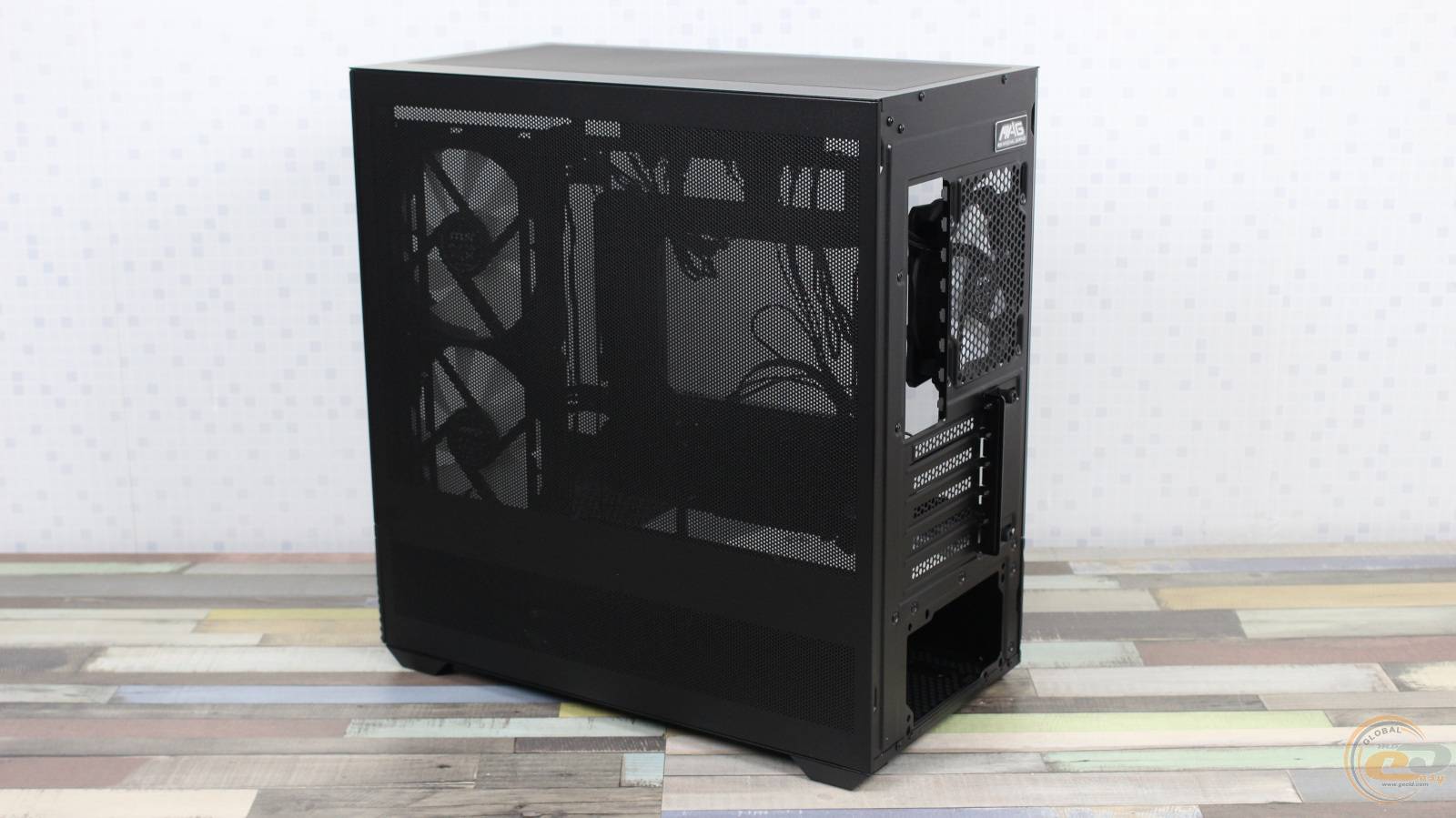

Сталева права кришка має товщину 0,5 мм та отримала дві великі перфоровані зони. Чомусь виробник вирішив не прикривати їх пиловими фільтрами.

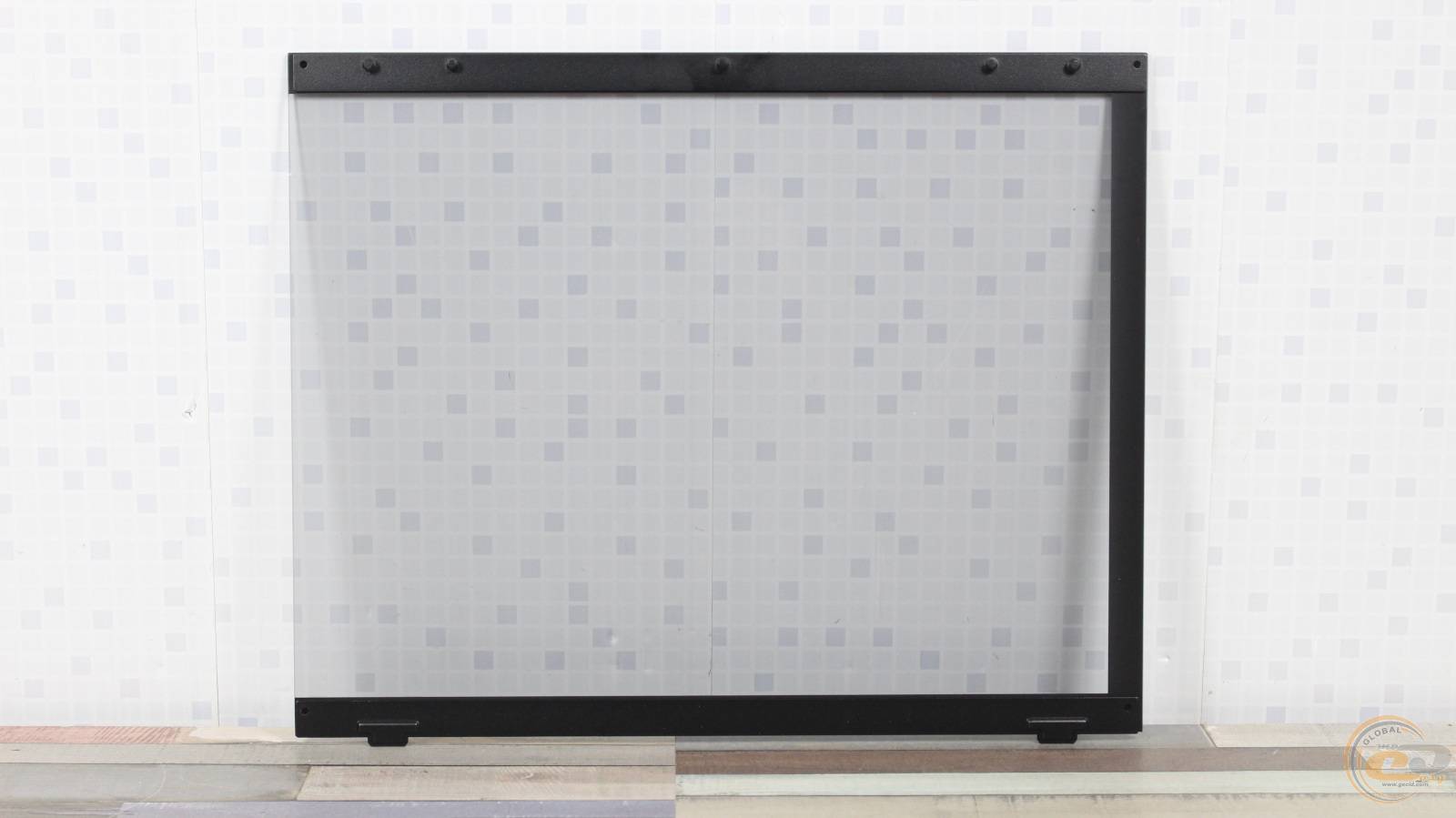

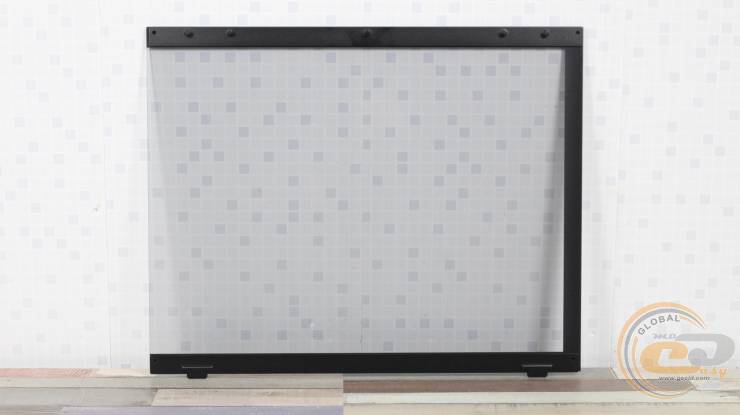

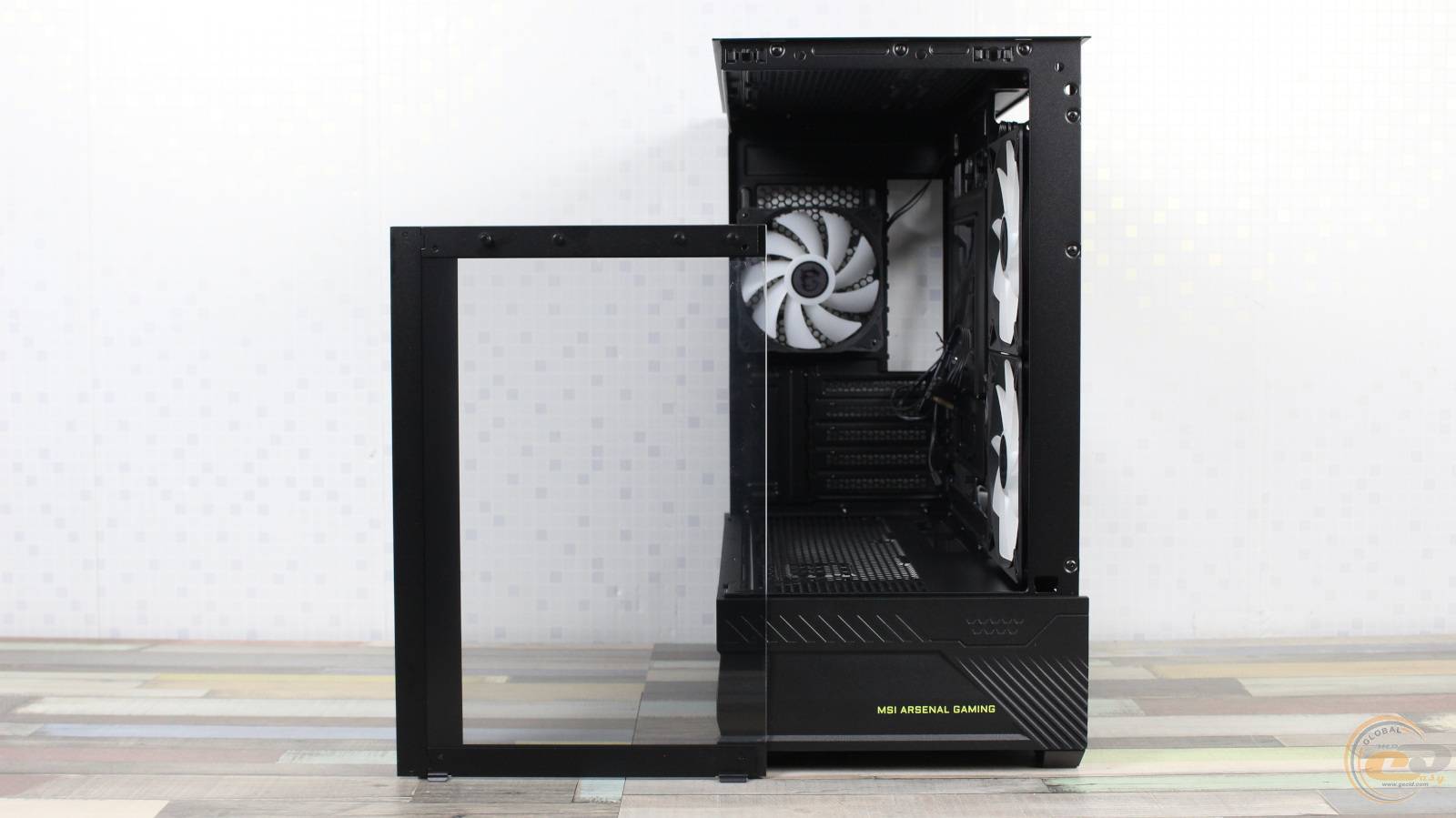

Як ми вже зазначали, ліва бічна панель виготовлена із загартованого скла завтовшки 3 мм. Її передній край позбавлений металевої рамки.

За розмірами ця боковина є відчутно компактнішою через розташування портів під нею.

Тримаються обидві бічні панелі (які компанія MSI назвала EZ Release) на корпусі за допомогою фіксаторів-«грибочків», що входять у пластикові затискачі, а також пари металевих язичків знизу.

Щоб їх демонтувати, достатньо у заглибленні ззаду зверху потягнути панель на себе і трохи підняти.

Внутрішня будова

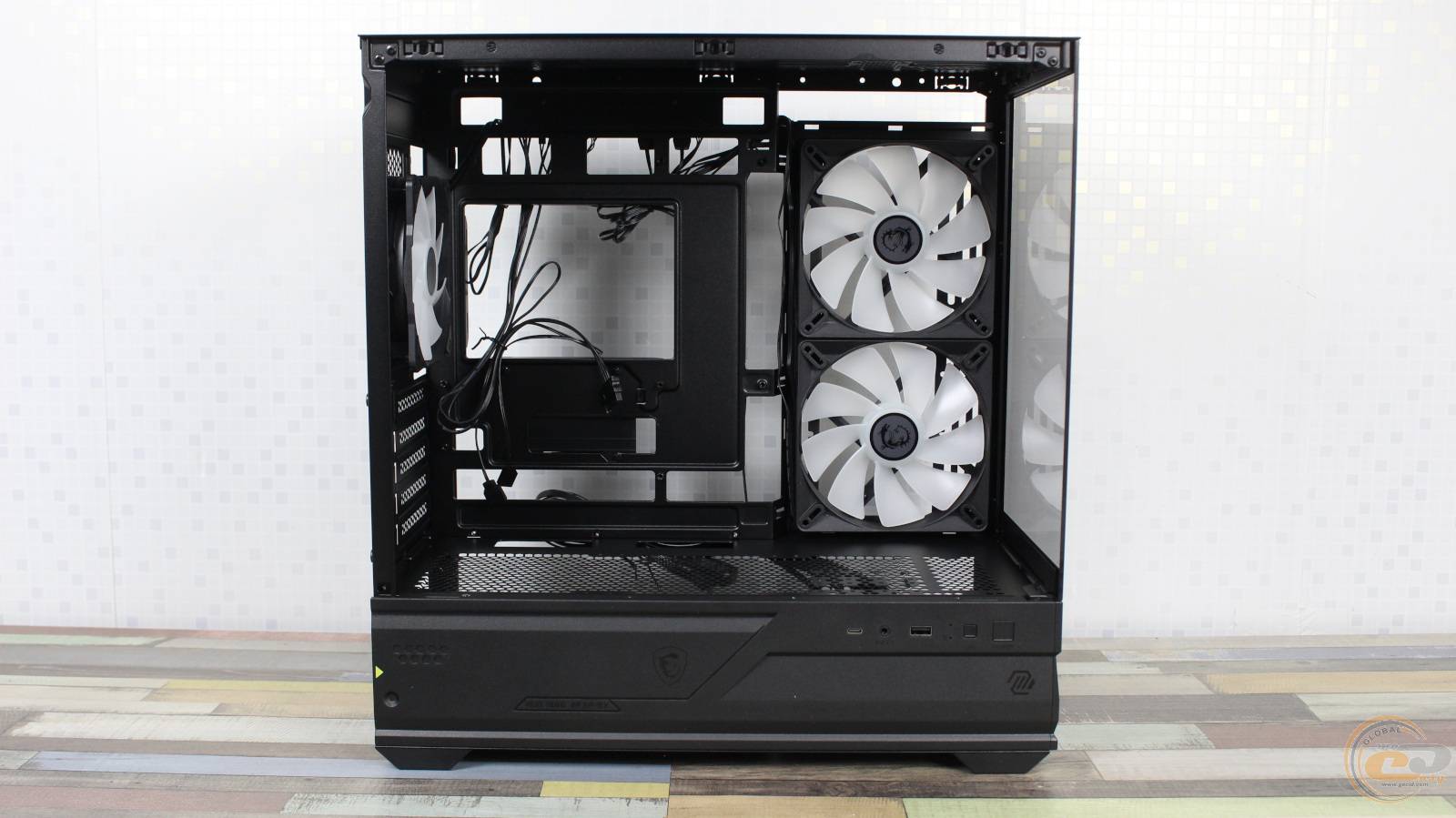

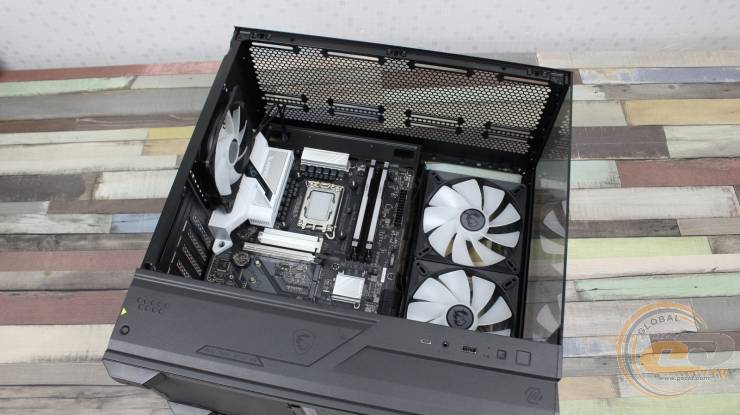

Внутрішнє компонування MSI MAG PANO M110R є класичним: верхня частина корпусу призначена для монтажу габаритних компонентів, а нижній кожух готовий «сховати» блок живлення та більшість накопичувачів.

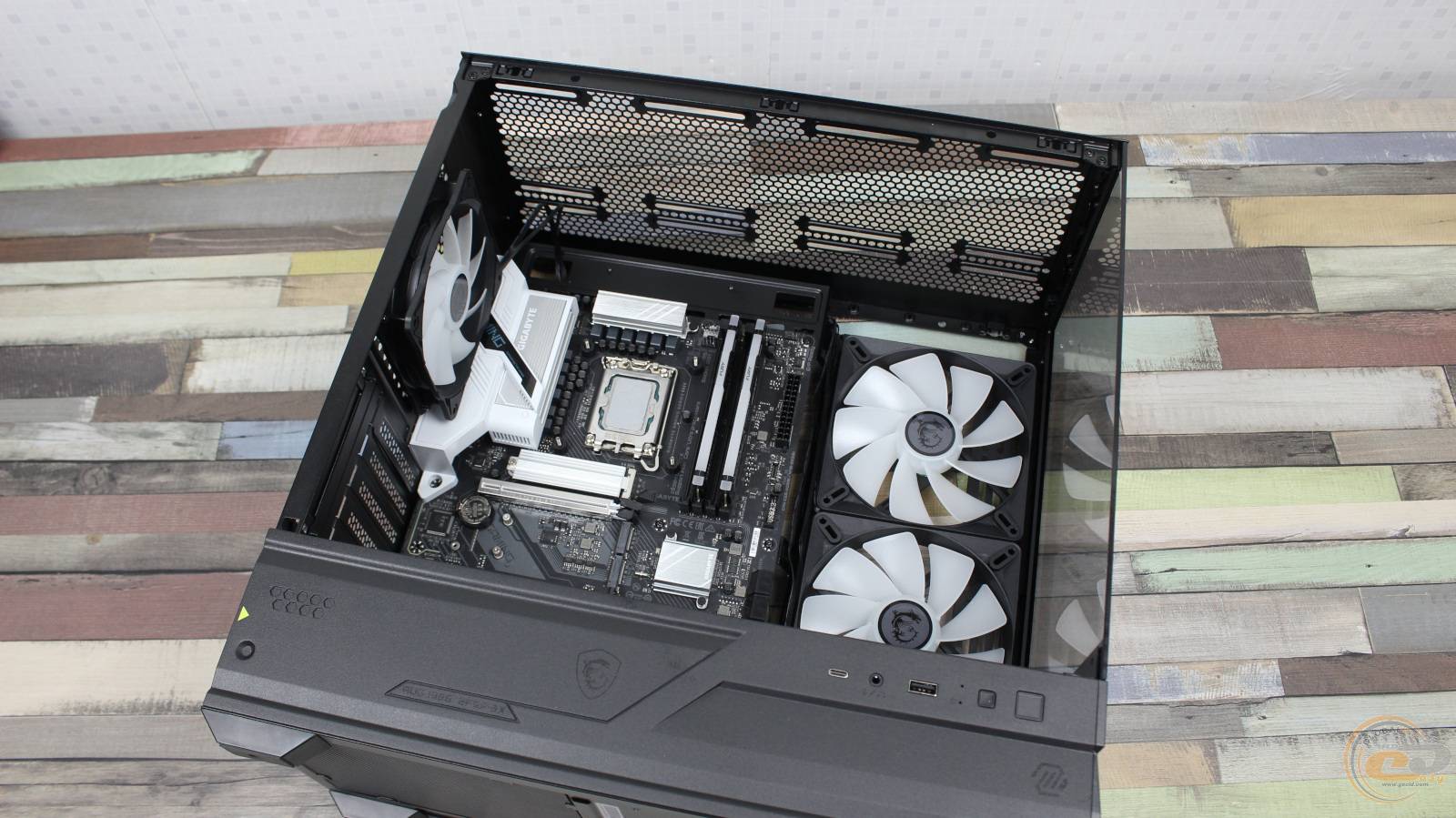

Модель сумісна з материнськими платами форм-факторів microATX та Mini-ITX. При цьому підтримка плат із роз’ємами на звороті для неї виробником не заявлена. Мабуть, щоб не створювати внутрішнього конкурента для MSI MAG PANO 110R PZ.

Висота встановленого у цей корпус процесорного кулера максимально може досягати 165 мм. Відеокарта не повинна бути довшою за 410 мм.

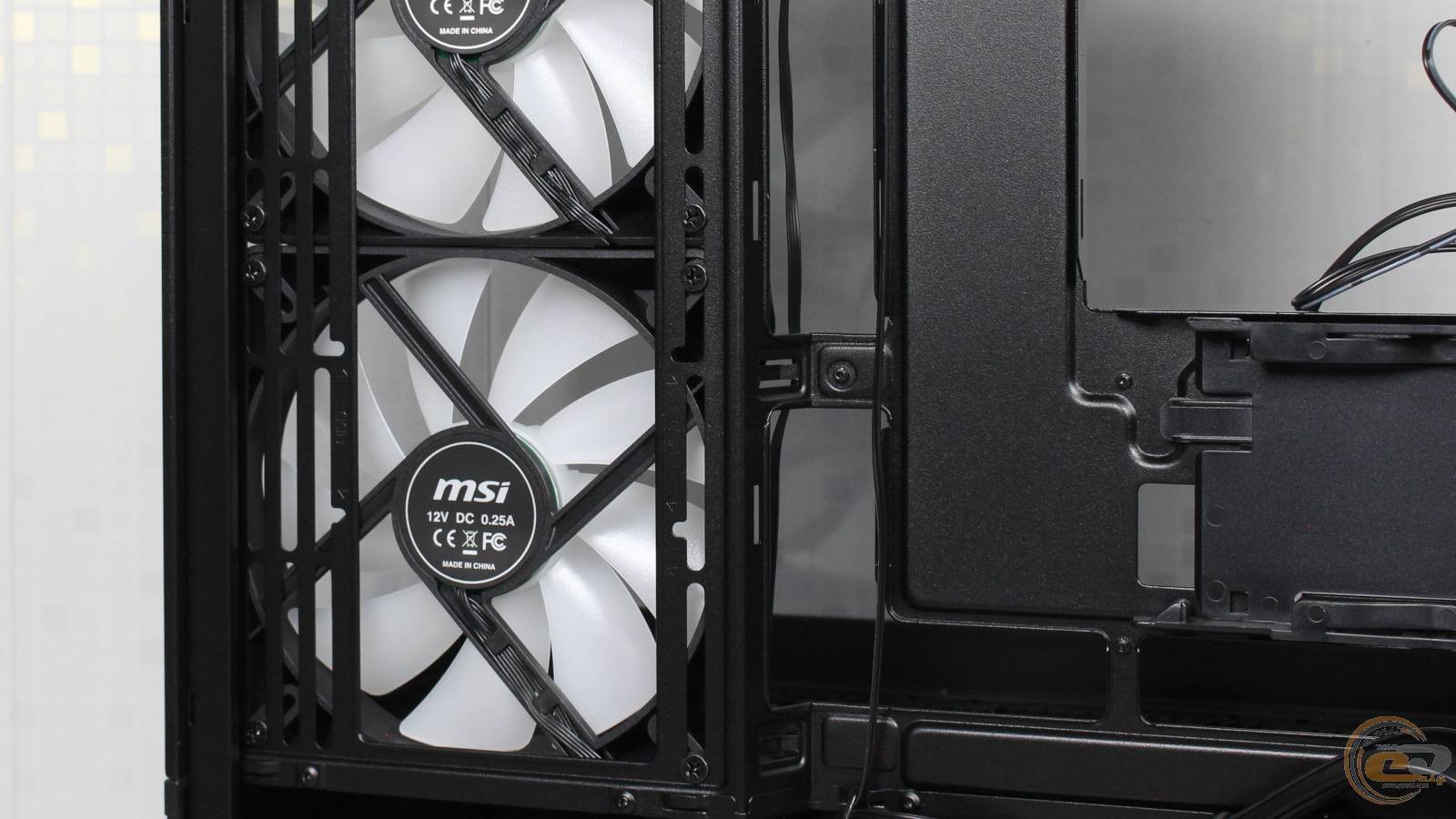

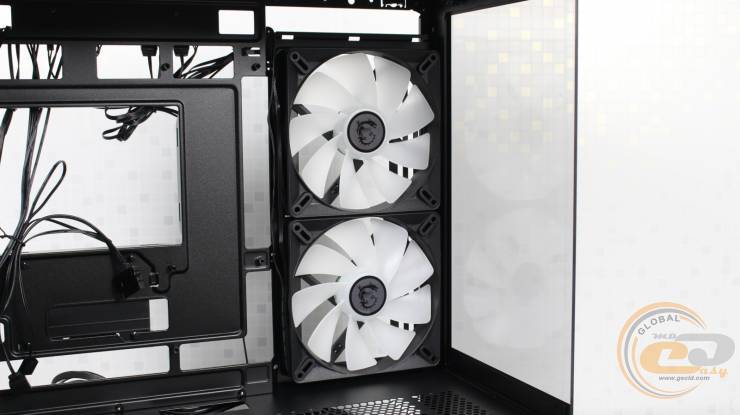

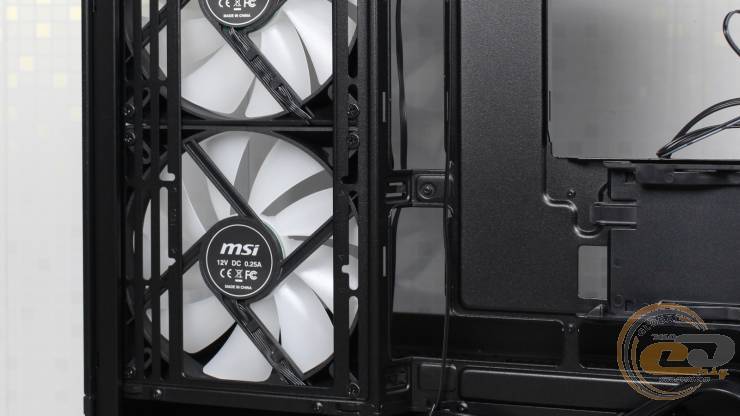

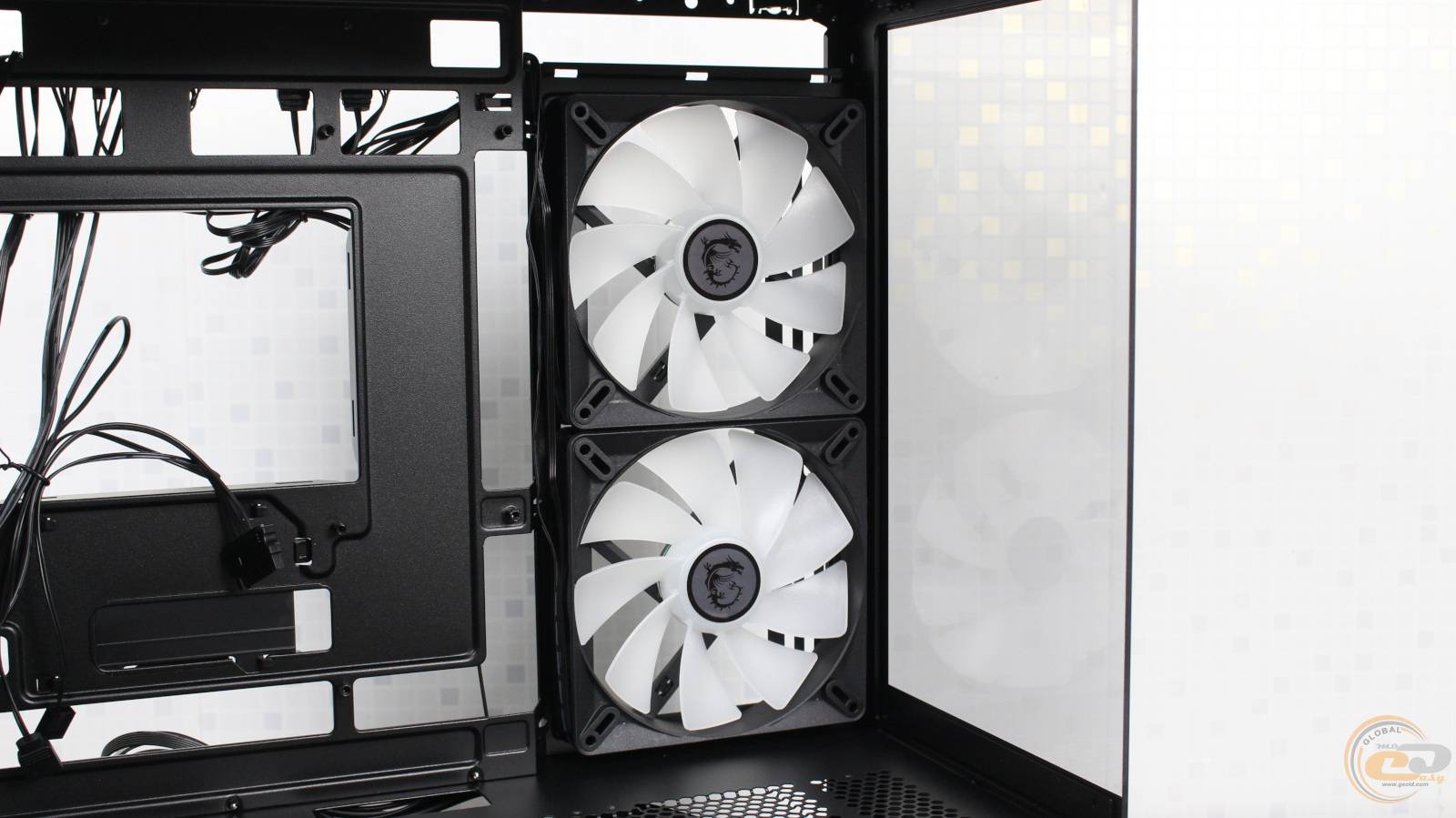

На панелі біля материнської плати встановлені два 140-мм дев’ятилопатеві вентилятори MSI з ARGB-підсвічування та реверсивними лопатями. Вони підтримують ШІМ-регулювання швидкості обертання до 1500 об/хв. Роботу вертушок у акустичному плані можна охарактеризувати як тиху навіть на максимумі. Серед наявних на ринку моделей від MSI ми не знайшли нічого схожого на ці.У якості альтернативи у цьому місці можна розмістити два 120-мм вентилятори або РСО з радіатором завдовжки до 240-мм.

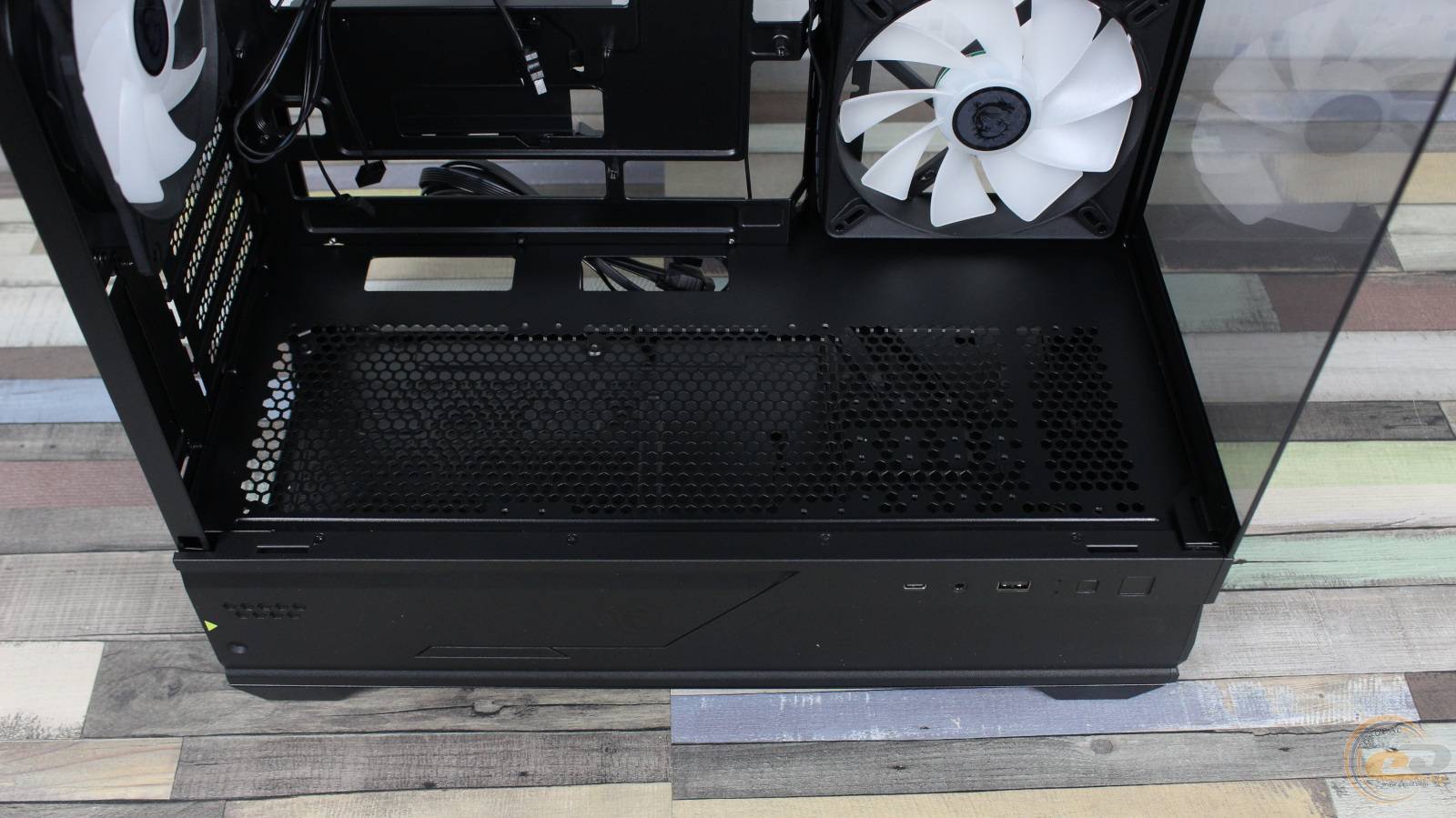

У разі потреби три 120-мм вентилятори можна встановити на кожух над блоком живлення за рахунок наявних там відповідних посадкових місць. У цьому вам допоможуть дванадцять довгих гвинтів з комплекту постачання.

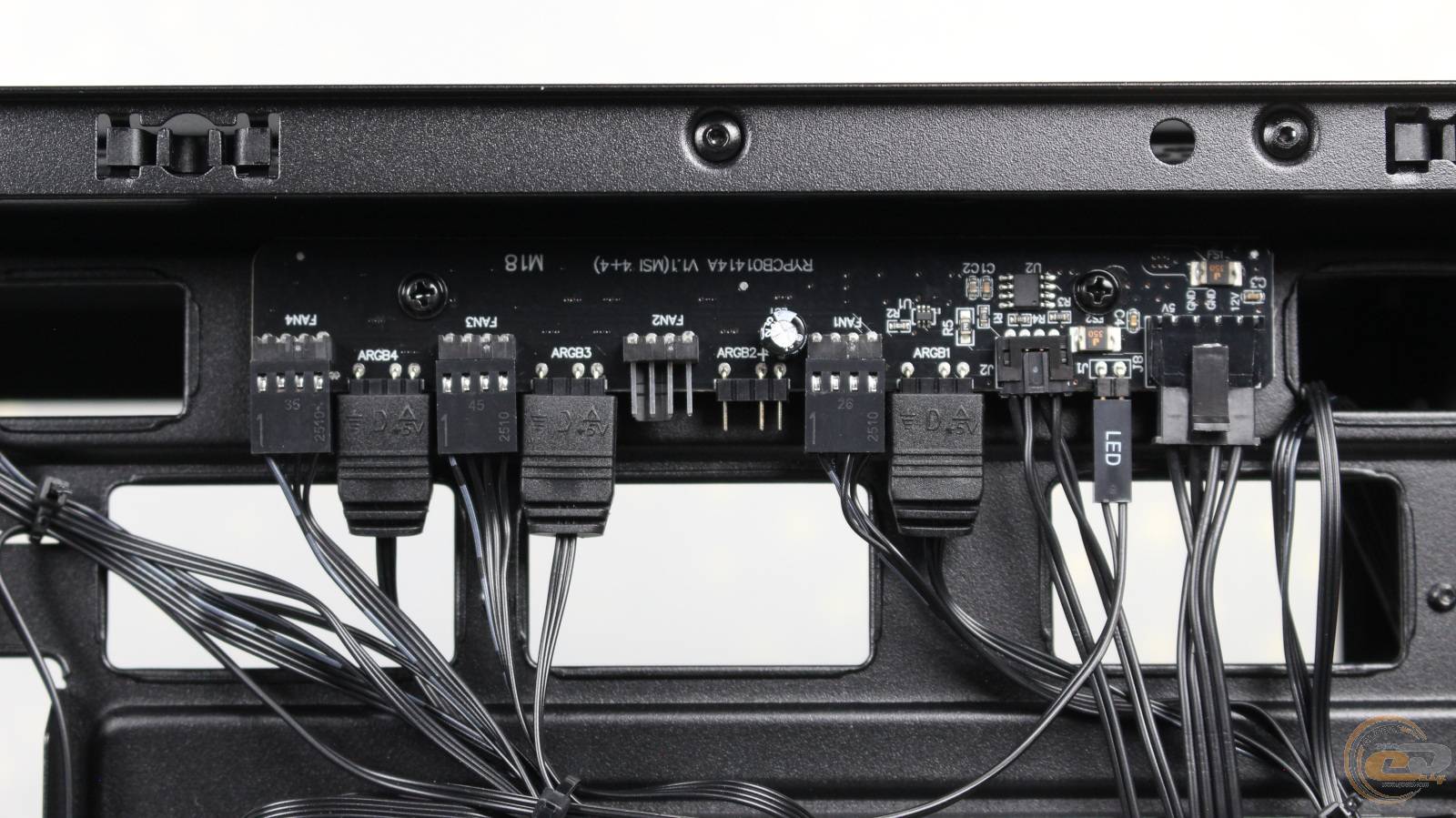

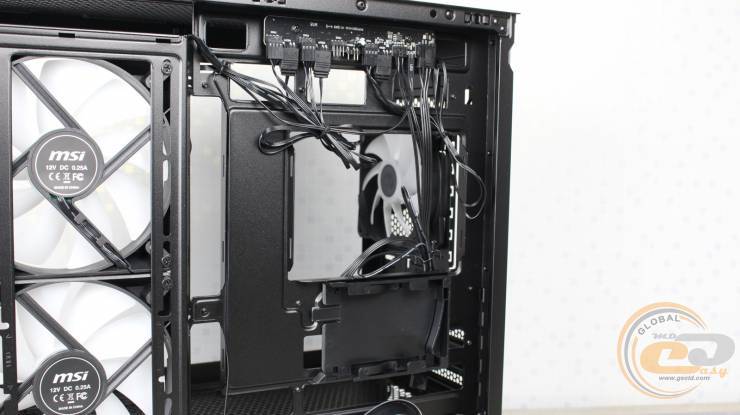

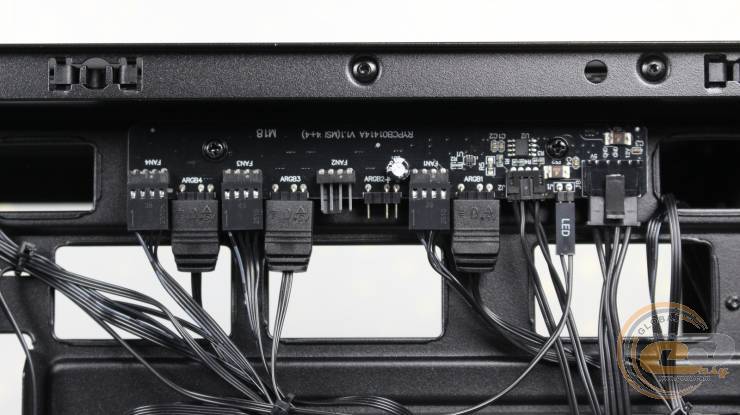

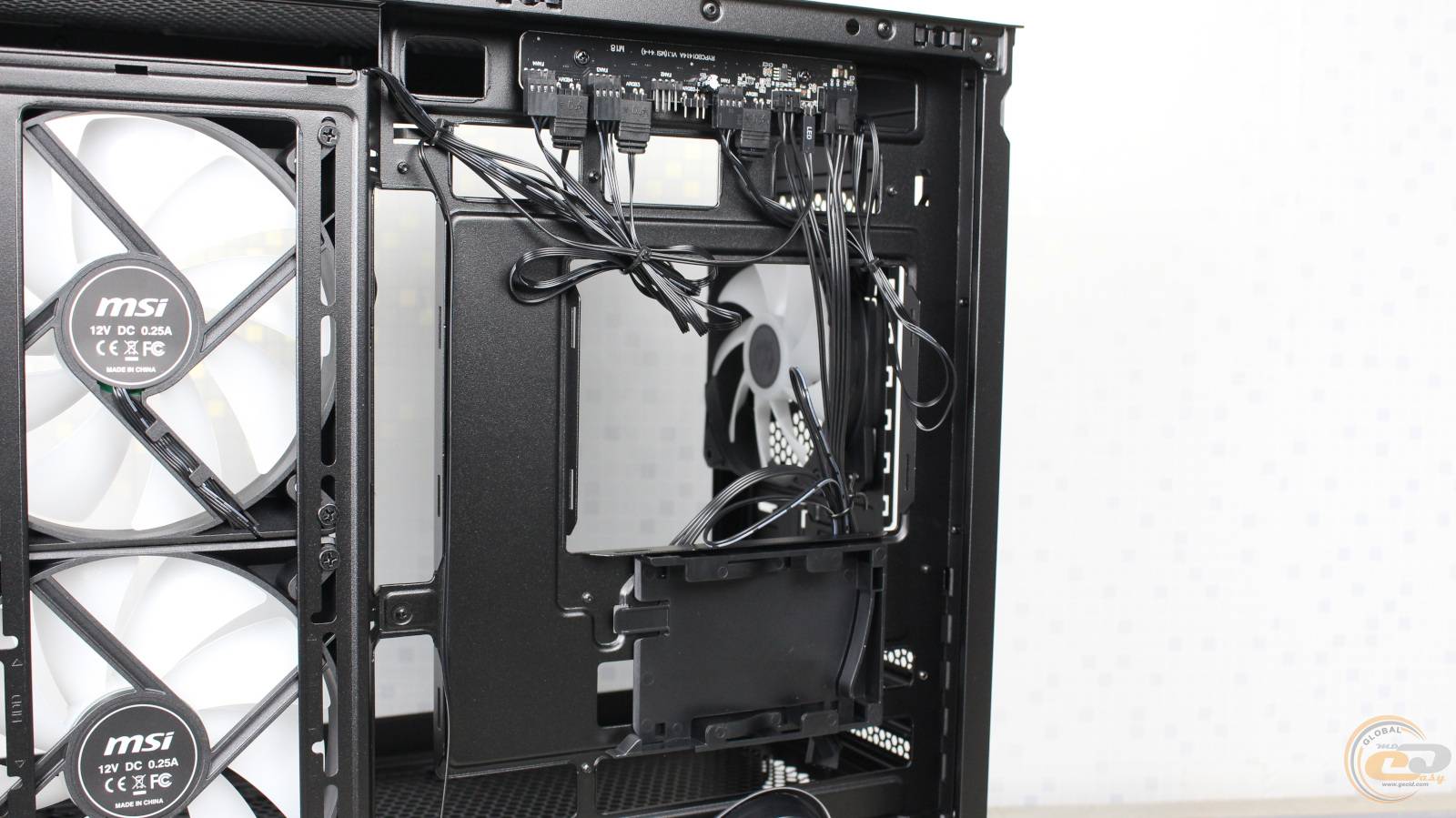

Ще раз згадаємо і про концентратор ШІМ та ARGB, до якого можна під’єднати ще один вентилятор з адресним підсвічуванням. Він знаходиться за піддоном материнської плати та живиться через окремий кабель типу SATA.

Користувачу будуть доступні 10 динамічних та 8 статичних режимів підсвічування, що перемикаються послідовним натисканням відповідної кнопки на нижньому краю лівої боковини корпуса. Ілюмінацію також можна синхронізувати з іншими компонентами у ПЗ материнської плати.

У MSI MAG PANO M110R вдасться одночасно розмістити чотири накопичувачі.

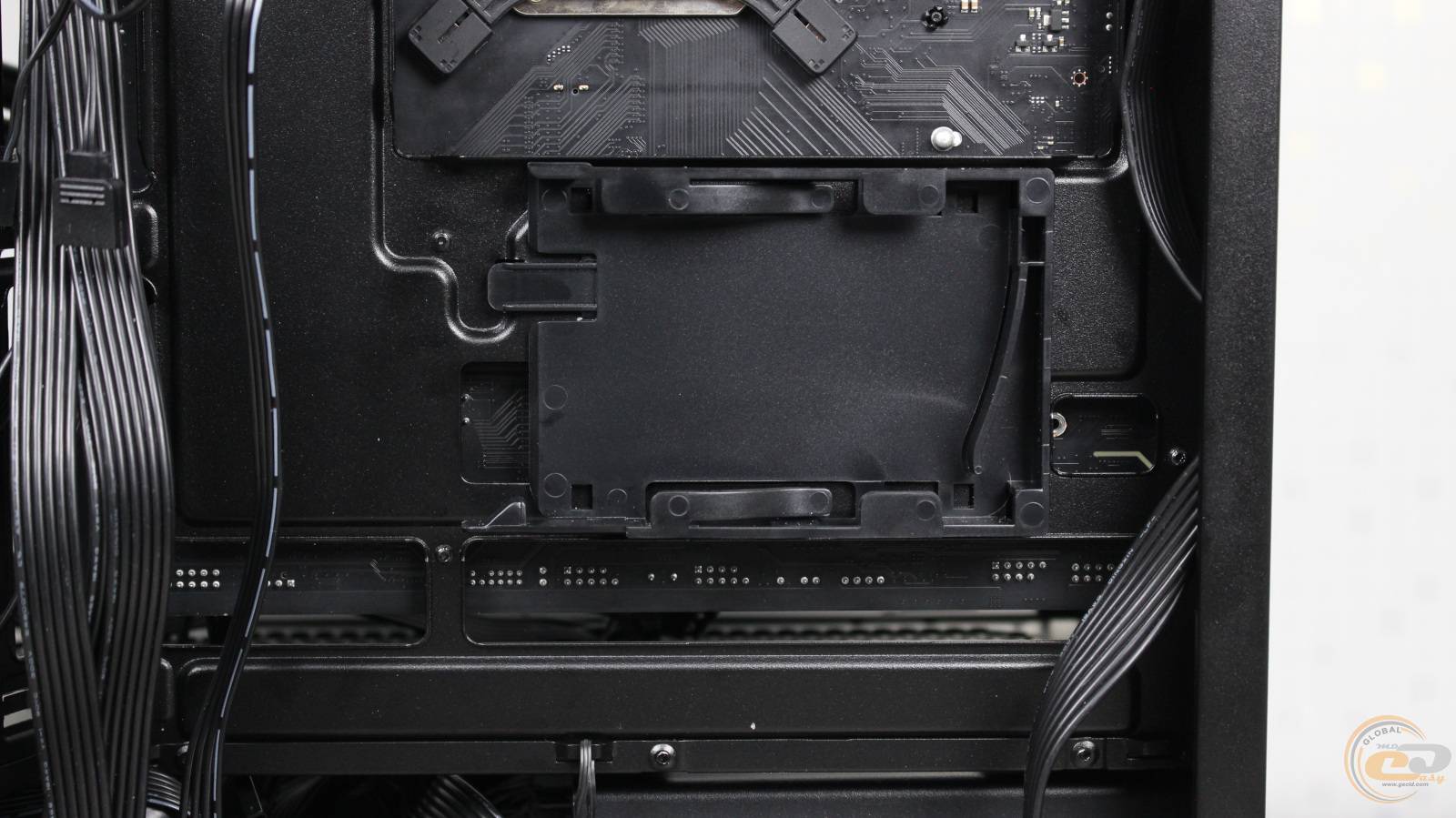

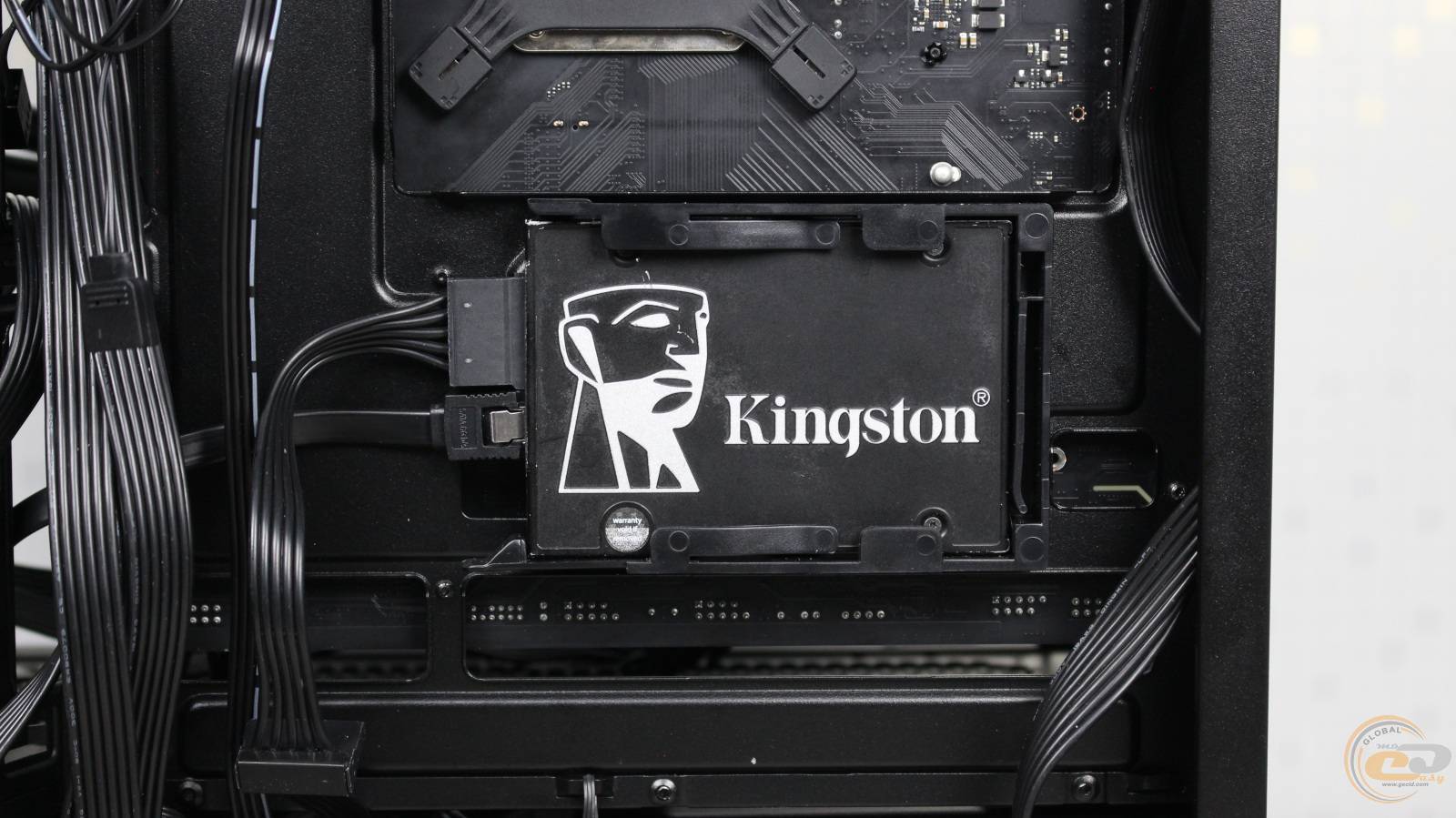

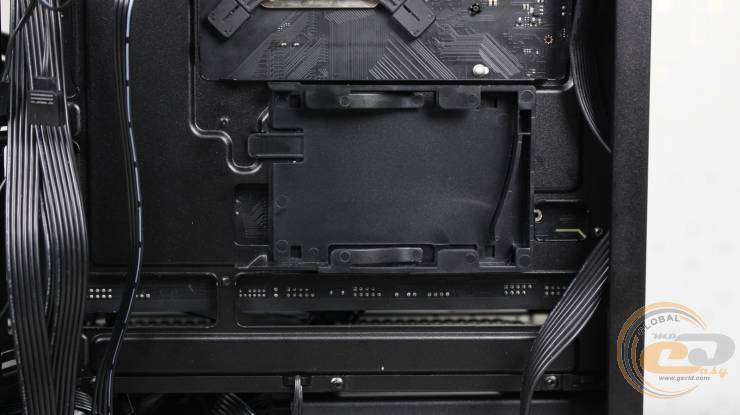

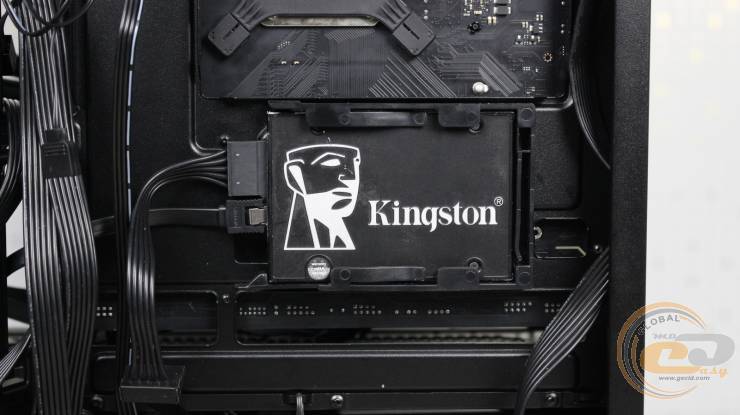

Одне посадкове місце для SSD передбачено на швидкознімному кронштейні за піддоном материнської плати.

Перед нижнім 140-мм вентилятором встановлюється один 3.5″ жорсткий диск.

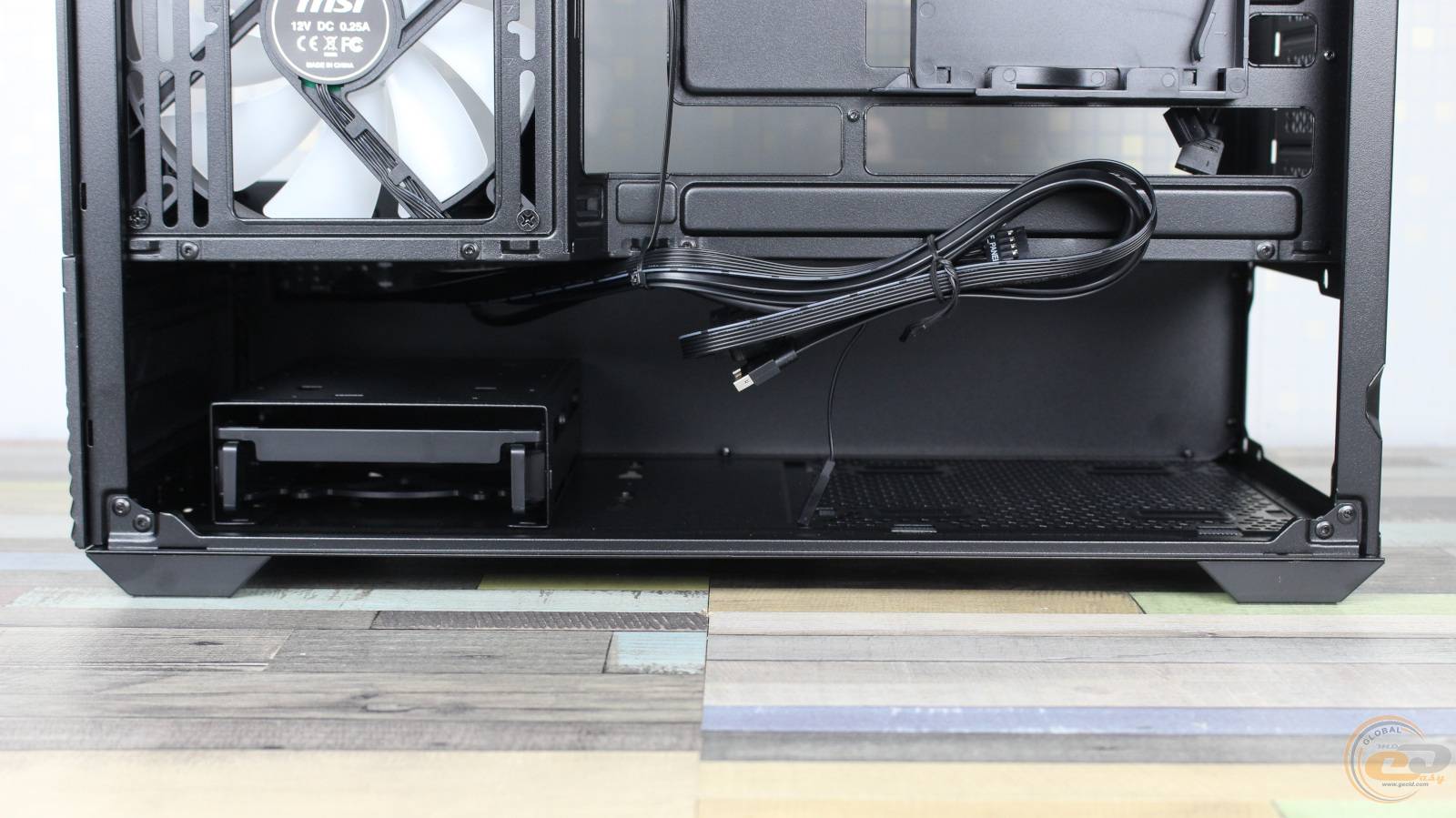

Ну а під нижнім кожухом можна побачити знімний кошик, що зафіксований двома гвинтами через дно. У ньому та на ньому вийде розмістити два 3.5″ жорсткі диски або SSD у тій же кількості.

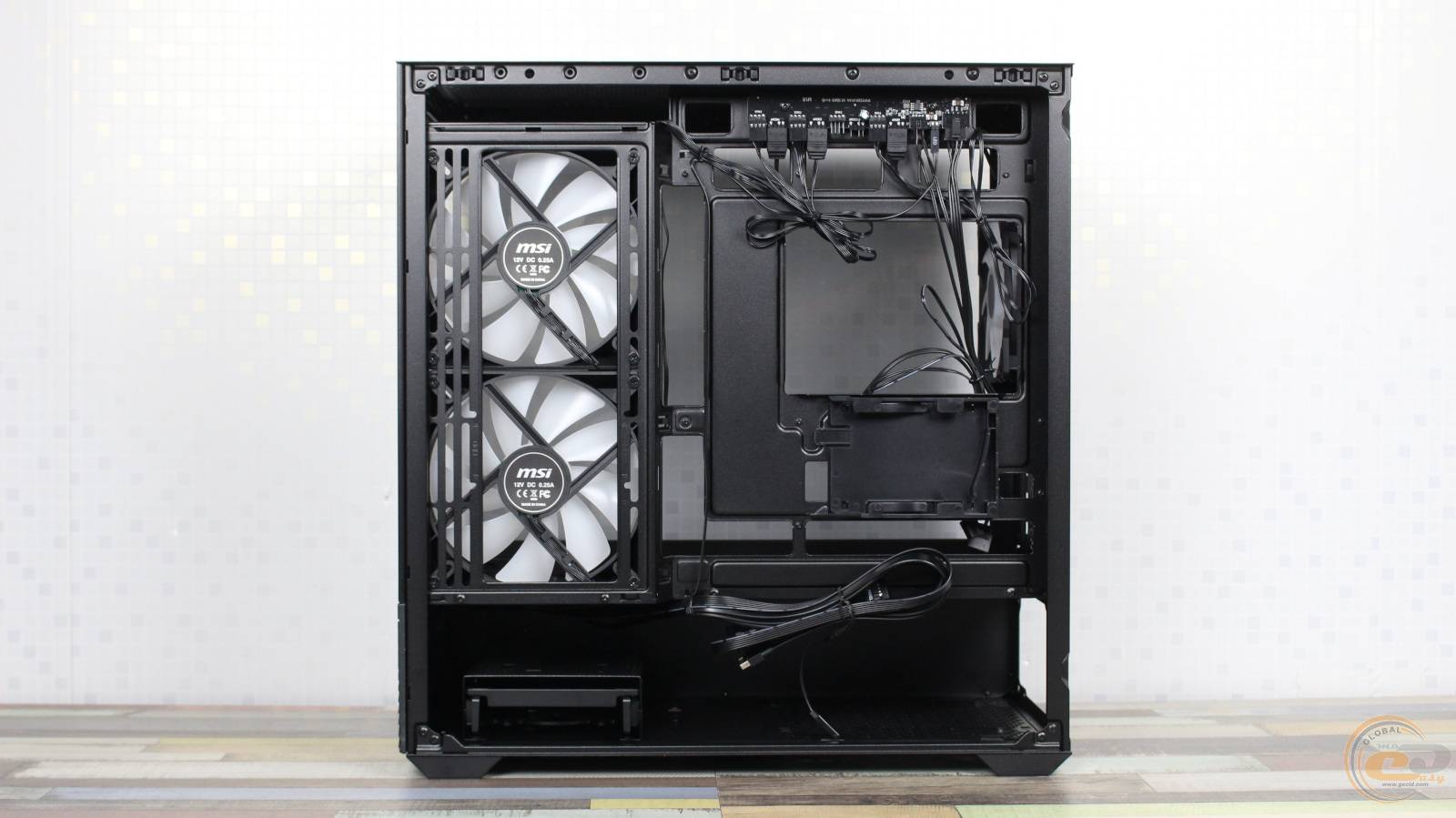

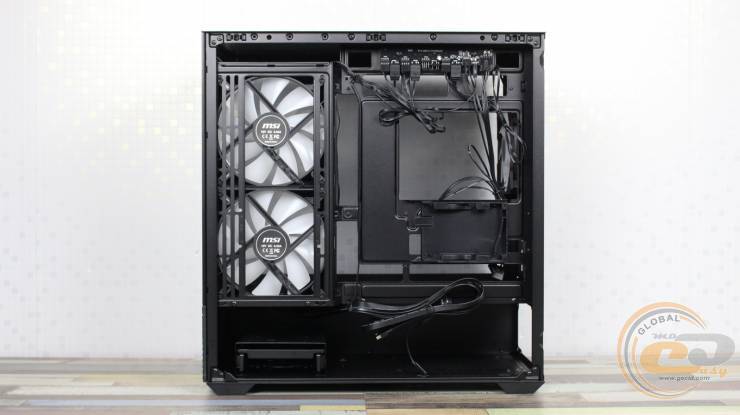

За піддоном материнської плати для прихованого укладання кабелів є запас простору у 30 мм. Навести красу при розведенні дротів допоможуть одноразові стяжки та стяжки-липучки з комплекту постачання. При цьому, незважаючи на велику перфоровану зону на бічній панелі, кабелі для ока залишаються майже непомітними.

Усі деталі корпуса підігнані добре, але його металеві елементи не можуть похизуватися значною товщиною.

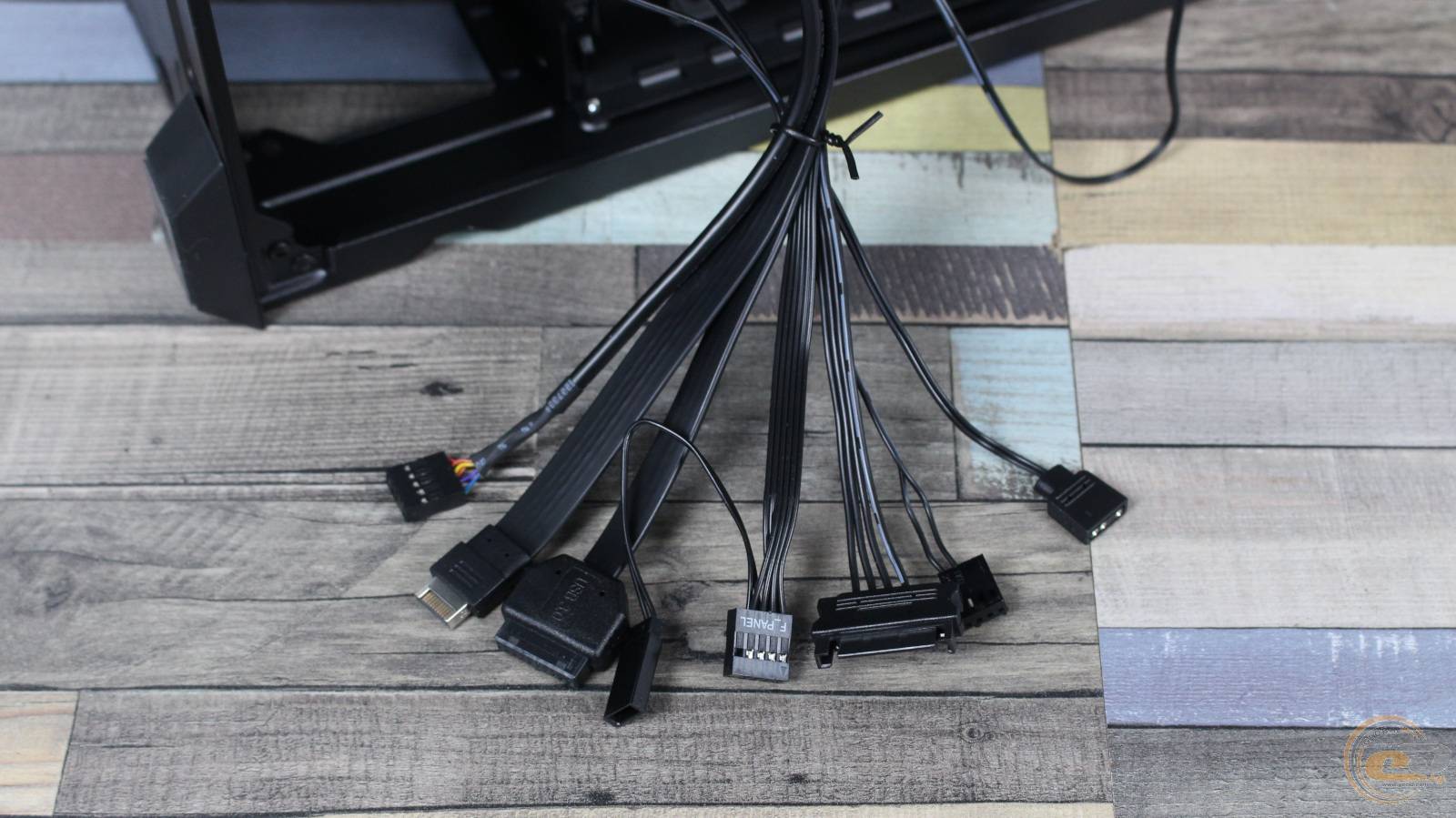

Довжина кабелів, що йдуть від інтерфейсної панелі складає:

Тестування

Компонент	Модель
Процесор	Intel Core Ultra 5 245K (Socket LGA 1851, 14/14, 6 х 4.2 – 5.2 ГГц + 8 х 3.6 – 4.6 ГГц, 24 МБ L3, TDP 125 Вт)
Кулер	DeepCool LT720
Материнська плата	GIGABYTE Z890M GAMING X (LGA1851, Z890, microATX)
Оперативна пам’ять	2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X (швидкість СО 70%)
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок живлення	DeepCool PQ1000M, 1000 Вт
Термопаста	GD 900

Температура довкілля на момент проведення наших тестувань становила 28°С.

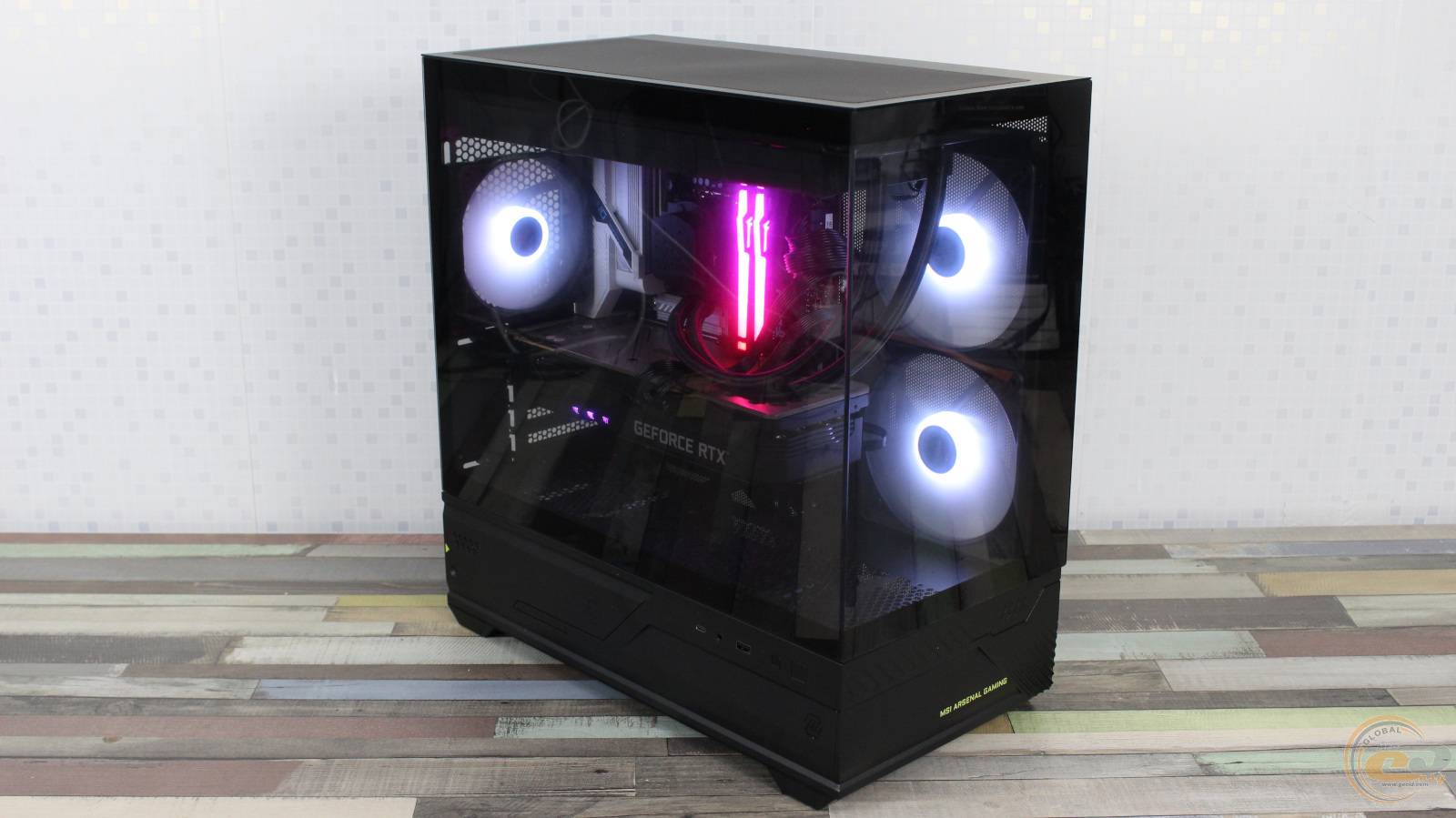

Охолоджували комплектуючі всередині MSI MAG PANO M110R три корпусні вентилятори та 360-мм процесорна РСО DeepCool LT720. Корпусні вертушки працювали на максимумі – 1500 об/хв, а для вентиляторів на радіаторі РСО була встановлена швидкість у 2100 об/хв. Також у BIOS материнської плати нами було активовано параметр Intel Turbo Boost Technology для збільшення тепловиділення процесора.

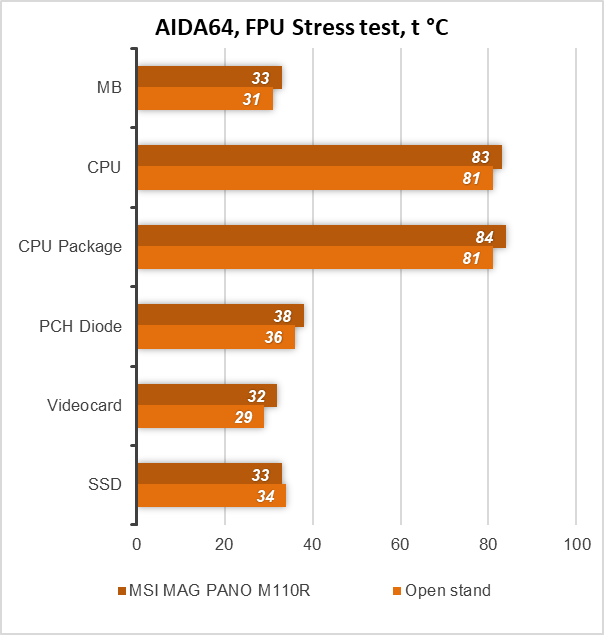

Різниця температур процесора при розміщенні всередині корпусу та на відкритому стенді під час навантаження Stress FPU у ПЗ AIDA 64 становила 3°C. Подібна закономірність спостерігалась і з температурними показниками інших комплектуючих системи, крім SSD.

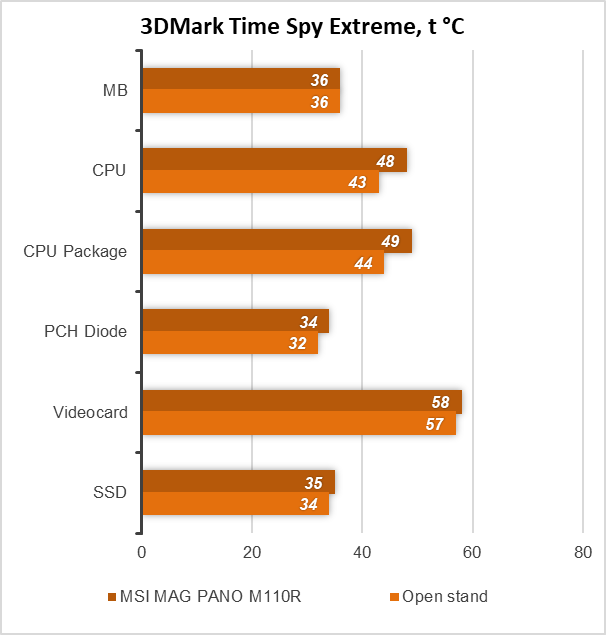

При проходженні бенчмарку 3DMark Time Spy Extreme температура процесора у герої огляду досягала 49°C. При цьому на відкритому стенді вона становила 44°C. В обох випадках маємо комфортні значення, але добре видно, що охолодженню відеокарти у корпусі приділено більше уваги. Для неї різниця у температурних показниках склала всього 1°C.

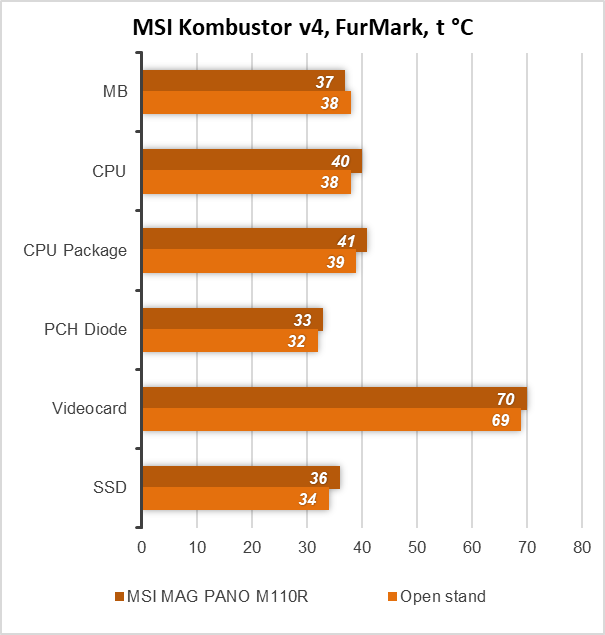

Тест FurMark у MSI Kombustor v4 остаточно підтвердив таку думку, адже відеокарта всередині корпуса знову була всього на 1°C теплішою. Температура процесора теж залишалася у комфортних межах в обох випадках, але оскільки основне навантаження припадало саме на GPU – її до уваги не беремо.

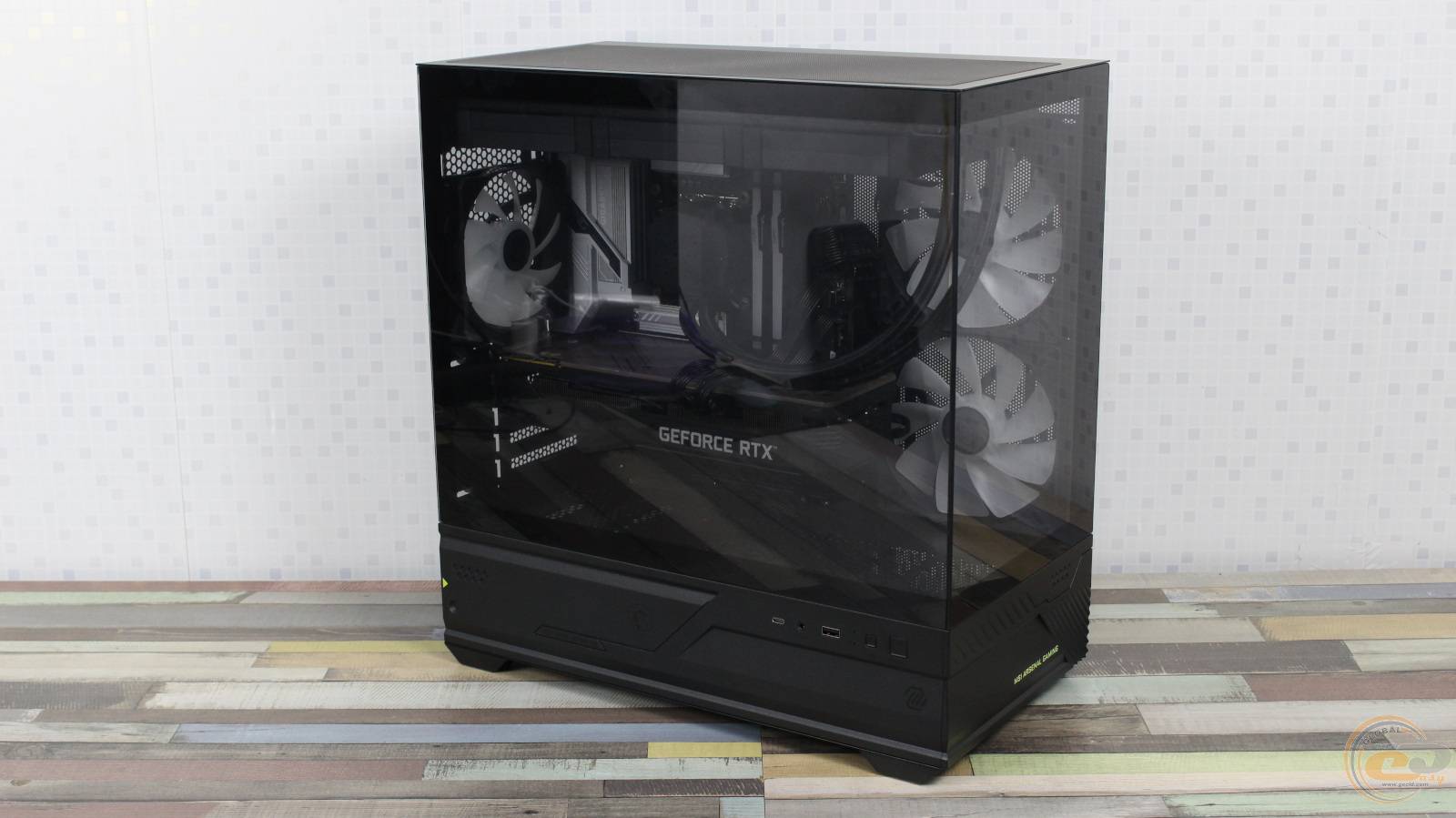

Отже охолодження всередині MSI MAG PANO M110R реалізовано достатньо ефективно. Це і не дивно, адже виробник задіяв тут 140-мм вентилятори на вдув.

Висновки

Незважаючи на компактний типорозмір та невисоку ціну, MSI MAG PANO M110R виявився доволі містким. Ніщо не заважатиме вам розмістити всередині нього 165-мм процесорний кулер або надати перевагу 360-мм РСО. По довжині відеокарти та габаритах блока живлення (у межах форм-фактору ATX) обмеження взагалі мінімальні. Та й місць для встановлення накопичувачів у корпусі передбачено аж чотири (два з них є комбінованими). Тобто труднощів чи компромісів у процесі збирання системи в герої огляду у вас виникнути не повинно.

До переваг цієї моделі одразу запишемо легкознімні панелі, пилові фільтри (хоч і не всюди), а також концентратор ШІМ та ARGB.

Встановлені виробником вентилятори одночасно є перевагою та недоліком цього продукту. З одного боку ми отримуємо тихо працюючі вертушки з ARGB та підтримкою ШІМ-регулювання швидкості обертання, а з іншого докупити аналогічні просто не вийде. Окремо у продажу саме такі 120-мм або 140-мм вентилятори від MSI відсутні.

Оскільки подібний панорамний корпус зазвичай розміщується на столі – порти та кнопки знаходяться на нижній частині лівої боковини. Приємно бачити, що виробник окрім USB 3.2 Gen 1 пропонує ще й відчутно швидший USB 3.2 Gen 2x2.

Серед останніх протестованих нами корпусів із класичним компонуванням MSI MAG PANO M110R приємно відрізняється за рахунок наявності простору завширшки 30 мм для прихованого укладання кабелів. Хоча це й разова процедура, але ви точно помітите, наскільки це зручно.

У підсумку, при взаємодії з MSI MAG PANO M110R хоч і можна подекуди побачити певні спрощення, але вони є мінімальними. Зате такий хід дозволяє моделі тримати вдалий баланс між функціональністю, якістю виконання й вартістю.

Переваги:

• стриманий дизайн;
• виробником передбачений білий та чорний варіант;
• висока якість складання;
• оптимізований повітряний потік всередині з акцентом на охолодженні відеокарти;
• конструкція типу «корпус-акваріум» з широким кутом огляду;
• прийнятна ціна;
• чудова сумісність з більшістю габаритних відеокарт, процесорних кулерів та блоків живлення;
• контролер для керування підсвічуванням та обертами вентиляторів, до якого можна під’єднати чотири вертушки одночасно;
• окрема кнопка для керування підсвічуванням;
• встановлені виробником вентилятори (два з них реверсивні) мають підсвічування та зберігають низький рівень шуму навіть на максимумі обертів;
• можливість монтажу дев’яти 120-мм вертушок одночасно;
• сумісність з рідинними системами охолодження формату 360-мм та 240-мм одночасно;
• наявність легкознімних панелей, що значно спрощують взаємодію з корпусом;
• достатньо простору за піддоном материнської плати для прихованого укладання кабелів;
• швидкий USB 3.2 Gen 2x2 Type-C.

Особливості:

• класичне внутрішнє компонування корпуса;
• бюджетні пилові фільтри;
• не передбачена можливість вертикального монтажу відеокарти.

Недоліки:

• відсутність підтримки плат з роз'єми на звороті;
• відсутні пилові фільтри на перфорованих ділянках бічної панелі.

Автор: Іван Моргун

Висловлюємо подяку компанії MSI за наданий для тестування корпус.
