Огляд і тестування корпусів Morex T3410 і T3420

29-08-2013

У даному огляді ми продовжимо знайомство із продукцією компанії Morex на прикладі двох рішень: Morex T3410 і T3420, виконаних у форм-факторі mini-ITX. Відмінності між корпусами зосереджені на передній панелі, а в іншому - це ідентичні компактні моделі, які призначені для складання невеликих ПК, наприклад, HTPC або тонких клієнтів. Давайте розглянемо ці корпуси більш уважно і спробуємо визначити, чи гідні вони зайняти місце на вашому столі. Почнемо з таблиці специфікації корпусу Morex T3410.

Виробник

Morex

Модель

3410

Типорозмір корпусу

Mini-ITX

Підтримувані форм-фактори материнських плат

Mini-ITX

Колір

Чорний

Відсіки 2,5 дюйма

1 посадкове місце для 2,5” пристроїв

Слоти для карт розширення

-

Роз’єми на лицьовій панелі

2 x USB 2.0

1 х 3,5 мм mini-jack аудіовихід
 1 х 3,5 мм mini-jack мікрофонний вхід

Вентилятори

-

Матеріал

Шасі: сталь товщиною 0,6 мм
 Корпус: пластик

Розміри корпусу, мм

233 х 64 х 207,5

Вага (нетто), кг

N/A

Сайт виробника

Morex



Все цены на Morex+T3410-60

Виробник не надав інформації про масу корпусу, але через скромні габарити та товщину стінки шасі 0,6 мм вона не може бути великою. Що ж стосується моделі Morex T3420, то все вказане в таблиці справедливе і для неї, різниця лише в розташуванні зовнішніх роз’ємів.

Упаковка та комплектація

Morex T3410 T3420

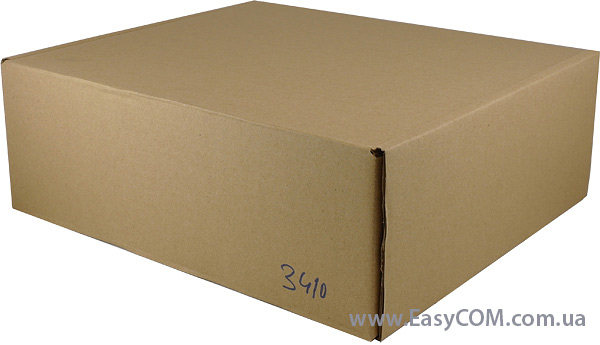

Модель Morex T3410 була упакована в невелику коробку з гофрокартону без яких-небудь розпізнавальних знаків, а її найменування було написане на бічній стороні коробки маркером.

Morex T3410 T3420

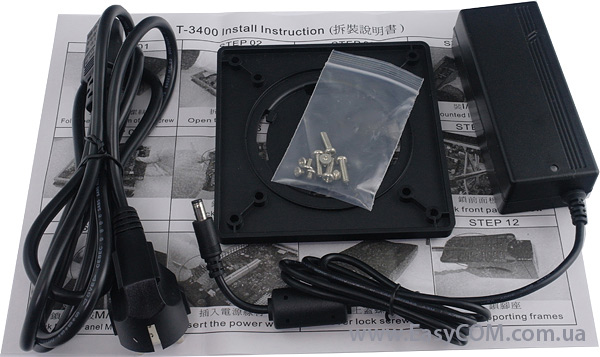

Крім самого корпусу в коробці ми виявили наступне:

  • пластикову кріпильну пластину;
  • зовнішній блок живлення;
  • кабель до блока живлення;
  • набір кріпильних гвинтів;
  • інструкцію зі складання.

У комплекті поставки є все необхідне для встановлення материнської плати та підготовки системного блока до експлуатації.

Зовнішній вигляд

Morex T3410 T3420

Корпус Morex T3410 повністю пофарбований у чорний колір, без яких-небудь кольорових вставок. Хоча пластик і має матове покриття, але він успішно збирає відбитки пальців, які досить помітні.

Morex T3410 T3420

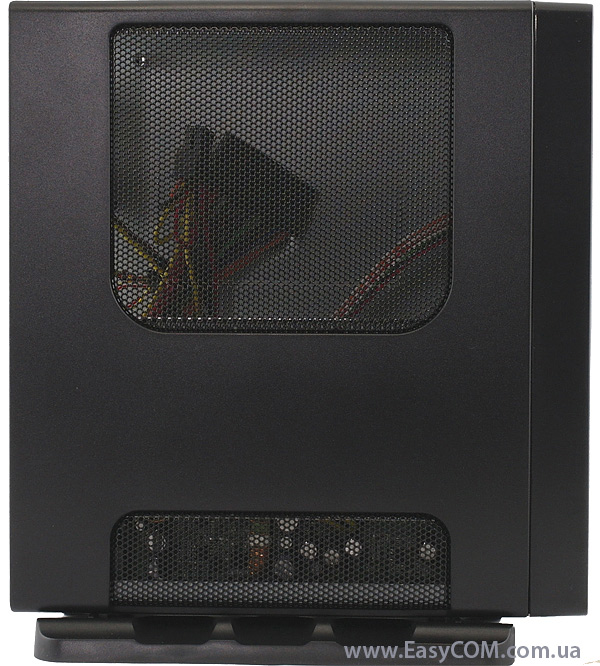

Відзначимо, що Morex T3410 відрізняється досить високою якістю складання та фарбування. Для пасивного охолодження на корпусі присутні перфоровані області зверху і на лівій бічній грані. А от елементів активного охолодження через компактні розміри не передбачено, що позитивно позначиться на створюваному рівні шуму, але може негативно відобразитися на температурному режимі. Це ми перевіримо в відповідному розділі.

Тестована модель може мати як горизонтальну, так і вертикальну орієнтацію в просторі. Для стійкості корпусу у вертикальному положенні в комплекті додається пластикова підставка, але на ній, на жаль, немає гумових ніжок, які не дозволяли б корпусу ковзати. Не можна сказати, що відсутність цих ніжок критична, але все-таки з ними було б значно краще.

Morex T3410 T3420

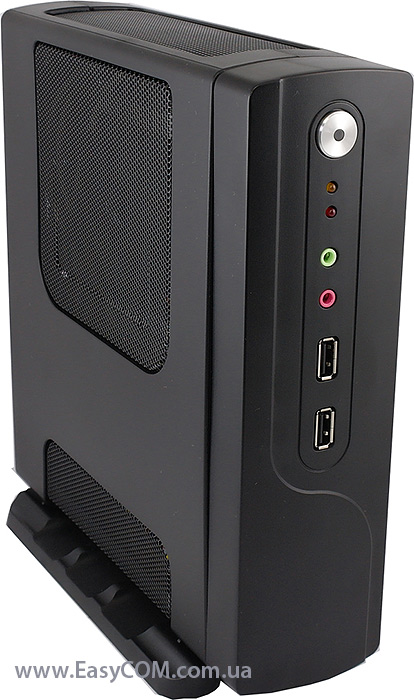

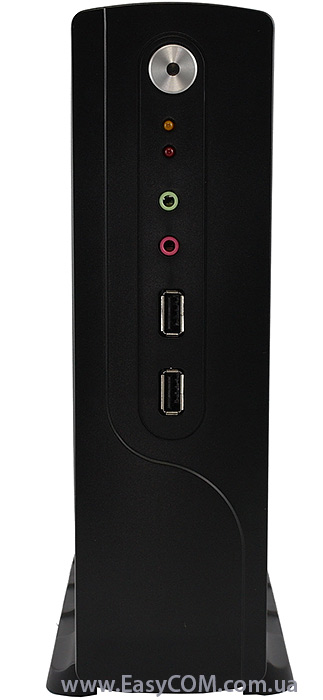

Лицьову панель можна демонтувати, відкрутивши два гвинти, причому це необхідно робити для зручності монтажу материнської плати та підключення всіх проводів, що пов'язано з тіснотою усередині корпусу. На саму передню стінку виведені два порти USB 2.0 і два аудіороз’єми, крім того, на ній розташовані три світлодіоди. Червоний є індикатором роботи жорсткого диска, жовтий – індикатором мережевого підключення, а синій (усередині клавіші ввімкнення) – сигналізує про роботу ПК. З елементів керування доступна лише одна клавіша – ввімкнення, а от кнопка скидання (reset) не передбачена. У цьому немає нічого страшного, оскільки в більшості випадків можна відправити комп'ютер на перезавантаження програмними методами.

Morex T3410 T3420

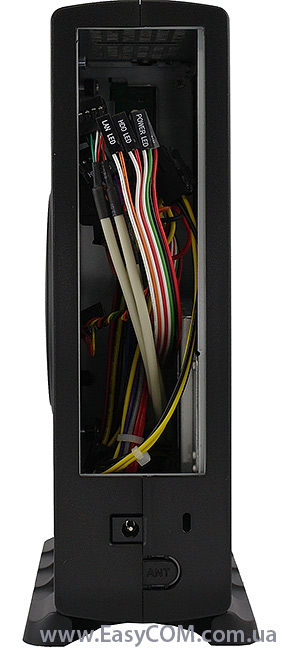

Більшу частину простору тильної сторони розглянутого корпусу займає отвір для інтерфейсній панелі материнської плати, тут же знаходиться роз’єм для підключення зовнішнього блока живлення. Дизайн корпусу добре продуманий, немає нічого зайвого, все строго функціональне.

Внутрішнє обладнання

Morex T3410 T3420

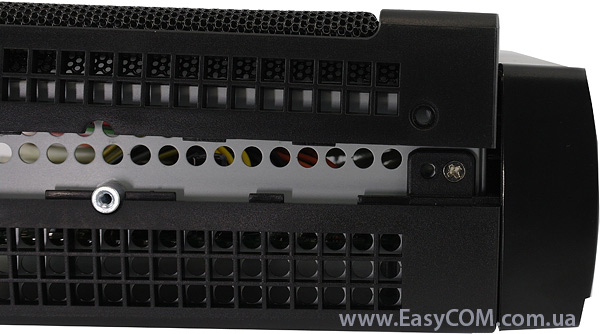

Розібрати корпус зовсім нескладно. Для цього необхідно зняти ліву бічну панель, після чого стають доступними гвинти, які втримують праву бічну стінку.

Morex T3410 T3420

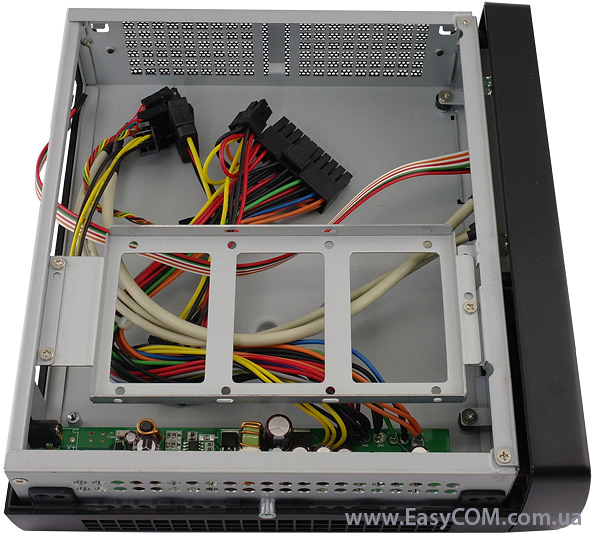

Материнська плата формату Mini-ITX монтується усередині шасі на спеціальних виступах. Товщина стінок шасі становить 0,6 мм, при цьому відзначимо, що обробка кромок і кутів стінок виконана на високому рівні, що дозволить уникнути порізів про гострі кути або краї при монтажі системи.

Morex T3410 T3420

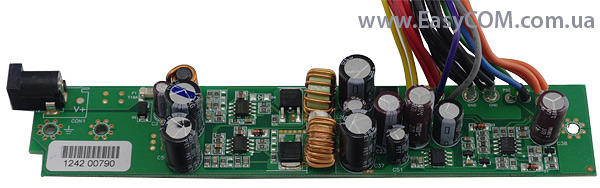

Для економії місця усередині корпусу блок живлення був розділений на дві частини: внутрішню та зовнішню. Перша являє собою невелику друковану плату, на якій знаходяться перетворювачі напруги живлення. Компонування елементів стандартне, і аналогічне рішення можна побачити в конкурентних моделях.

Morex T3410 T3420

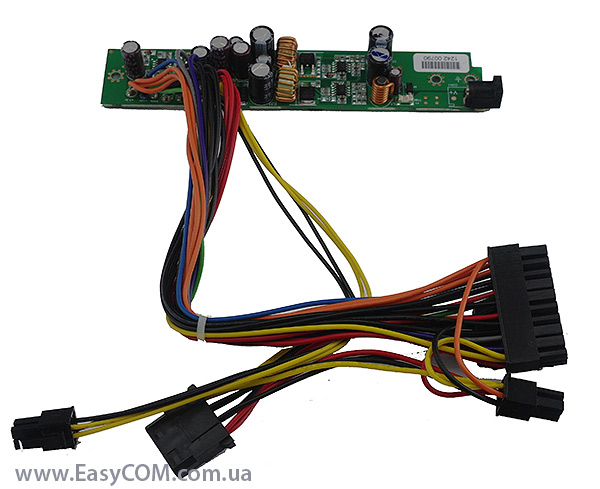

Внутрішні роз’єми представлені розбірним 24-контактним ATX конектором і двома кабелями живлення для накопичувачів (стандартний периферійний і SATA). Для охайного укладання проводів вони стягнуті в джгути за допомогою пластикових стяжок.

Morex T3410 T3420

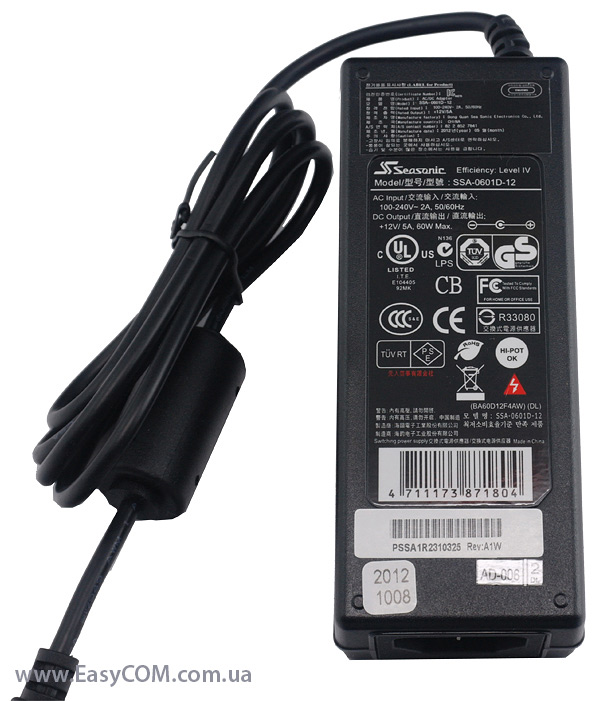

Зовнішній блок живлення виробництва відомої компанії Sea Sonic. Він має паспортну потужність 60 Вт і здатний видати струм 5А по лінії +12В. Потужності такого блока живлення буде цілком достатньо для систем, основаних на NVIDIA ION із процесорами Intel Atom / Celeron або ж для платформи AMD Brazos. У кожному разі споживання таких рішень не перевищить 40 Вт.

Morex T3410 T3420

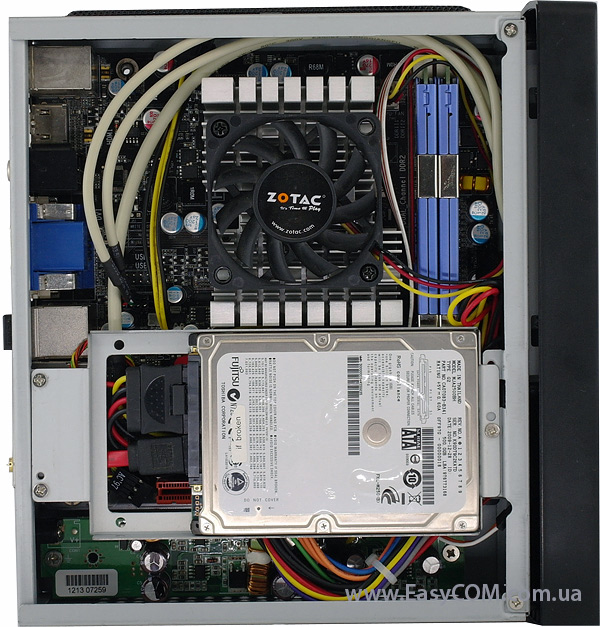

Для монтажу материнської плати в корпус Morex T3410 спочатку необхідно демонтувати посадкове місце для накопичувача, яке кріпиться до шасі на гвинтах. Добре видно, що зі встановленою материнською платою усередині майже повністю зникає вільний простір, тому для найбільш зручної організації всі провідники краще укласти по периметру корпусу.

Morex T3410 T3420

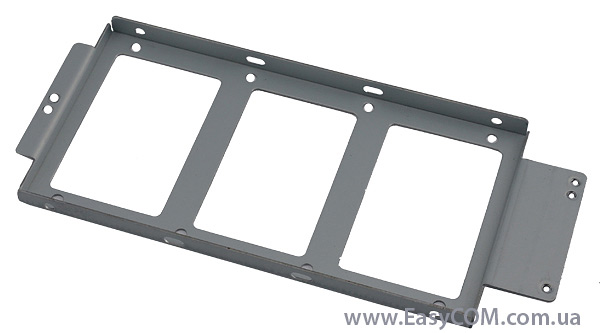

Розміри рамки дозволяють встановити лише один 2,5-дюймовий накопичувач. Обсяги пристроїв даного форм-фактора вже досягають 2-х ТБ, але якщо і цього буде мало, то завжди можна скористатися зовнішнім сховищем.

Morex T3410 T3420

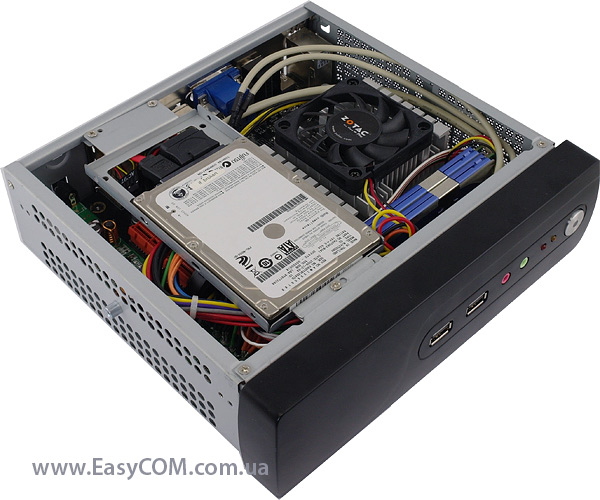

Відзначимо, що корпус Morex T3410 має дуже скромні габарити, у тому числі й у глибину, тому при виборі системи охолодження необхідно заздалегідь впевнитися в сумісності її розмірів. У нашому випадку з материнською платою ZOTAC IONITX-F-E ніяких труднощів не виникло, але при використанні потужнішої системи охолодження вони не виключені.

Модель Morex T3420

Morex T3410 T3420

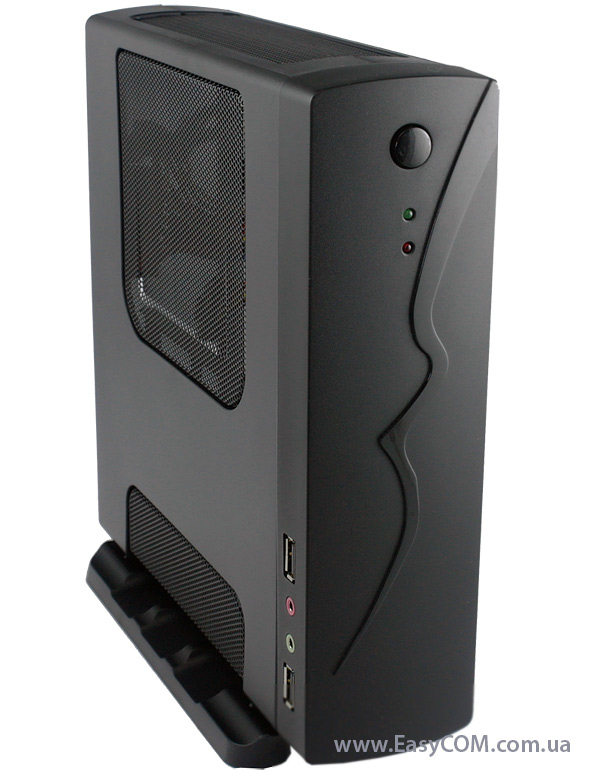

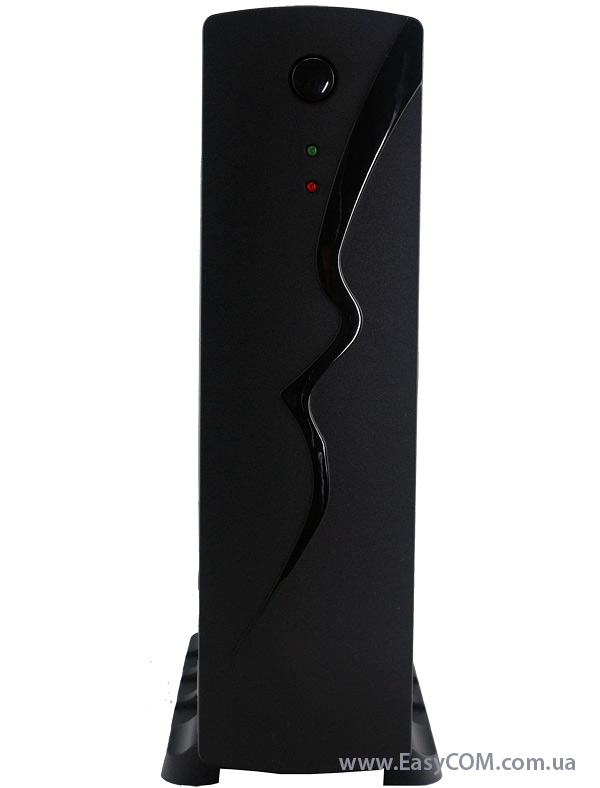

Модифікація Morex T3420 за комплектацією, габаритами і дизайном повністю відповідає розглянутій вище моделі. Основна і єдина відмінність від корпусу Morex T3410 – це передня панель. У цьому варіанті на ній відсутні які-небудь порти вводу/виводу, оскільки вони перемістилися на бічну грань. Також відсутній індикатор мережевого підключення: червоний світлодіод сигналізує про роботу накопичувача, а зелений – про функціонування системи в цілому.

Morex T3410 T3420

Як і розглянута вище модель, Morex T3420 відрізняється високою якістю фарбування та складання. При цьому використаний аналогічний пластик, який також добре збирає відбитки пальців.

Morex T3410 T3420

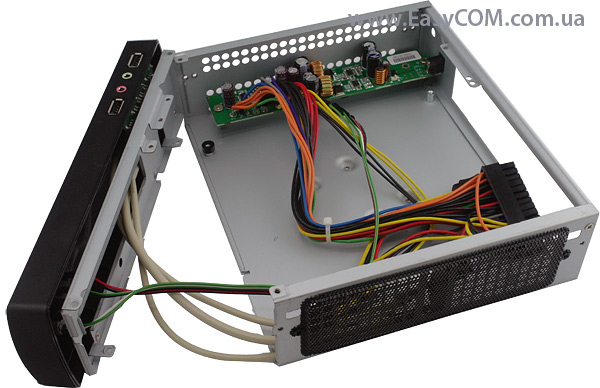

Внутрішня організація корпусу повністю ідентична розглянутій раніше моделі, тому відразу ж перейдемо до тестування.

Тестування

У процесі тестування ми використовували наступне обладнання:

Материнська плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жорсткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

Morex T3410 T3420

Morex T3410 T3420

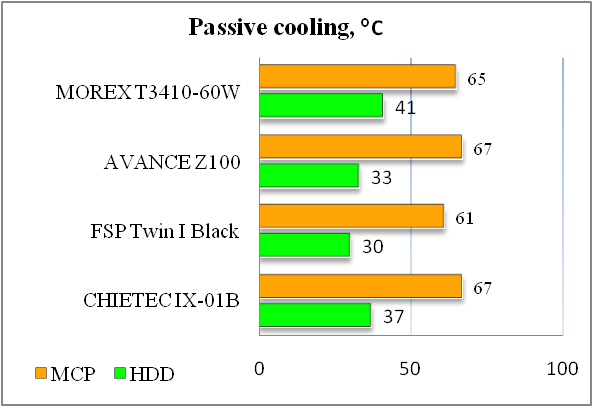

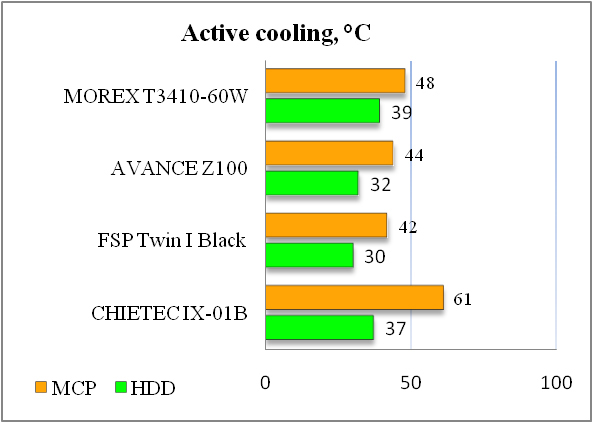

При використанні пасивної схеми охолодження розглянутий корпус знаходиться приблизно на одному рівні з іншими учасниками тесту. Хоча температура в зоні HDD і помітно вища, ніж у лідера, але, у кожному разі, відзначаємо досить комфортні температури в зонах розташування ключових компонентів. А от в активному режимі охолодження температура в корпусі помітно знижується, що говорить про добре продуману систему вентиляції.

Висновки

Підводячи підсумок нашого тестування двох корпусів компанії Morex, скажемо, що на наш погляд розглянуті моделі мають досить високий рівень виконання та привабливий лаконічний дизайн, що робить корпуси Morex T3410 і T3420 доречними практично в будь-якому середовищі – чи то робоче місце, домашній сервер або HTPC. Як варіант, можна їх використовувати і для побудови основного домашнього комп'ютера, але при цьому необхідно пам'ятати про те, що корпуси не допускають встановлення відеокарт і високопродуктивних рішень у цілому. В іншому – це відмінні добротні моделі, які будуть корисними в багатьох випадках.

Переваги:

  • якісне виконання корпусу та шасі;
  • приємний дизайн;
  • дуже скромні габарити;
  • можливість як горизонтального, так і вертикального встановлення;
  • якісний зовнішній блок живлення виробництва Seasonic;
  • наявність перфорованих поверхонь.

Особливості:

  • компактні розміри корпусу накладають свої обмеження на використовувані компоненти усередині системи.


Автор: Олександр Корнієнко
Переклад: Олесь Пахолок

Висловлюємо подяку компанії Syntex, дистриб'ютору продукції MOREX, за наданий для тестування корпус.

Висловлюємо подяку компаніям Kingston і ZOTAC за надане для тестового стенду обладнання.
