Огляд і тестування компактного корпуса MOREX 6009

15-12-2011

Сьогодні ми познайомимося з самим великогабаритним рішенням компанії Morex Information Ent  серед орієнтованих на встановлення материнських плат формату Mini-ITX, що коли-небудь попадало в нашу тестову лабораторію. Своїми розмірами розглянутий у даному огляді корпус MOREX 6009 зобов'язаний високим функціональним можливостям: він дозволяє використовувати «під одним дахом» з компактною материнською платою цілих два 5,25-дюймових оптичних приводи – жоден з розглянутих нами раніше продуктів даної компанії такої можливості не забезпечував. Зрозуміло, це далеко не все, чим цікава дана модель - крім усього іншого вона здатна привабити споживача досить потужним попередньо встановленим блоком живлення, а також оригінальною конструкцією шасі з алюмінію і деякими іншими можливостями. Але почнемо наше знайомство з упаковки і комплектації.

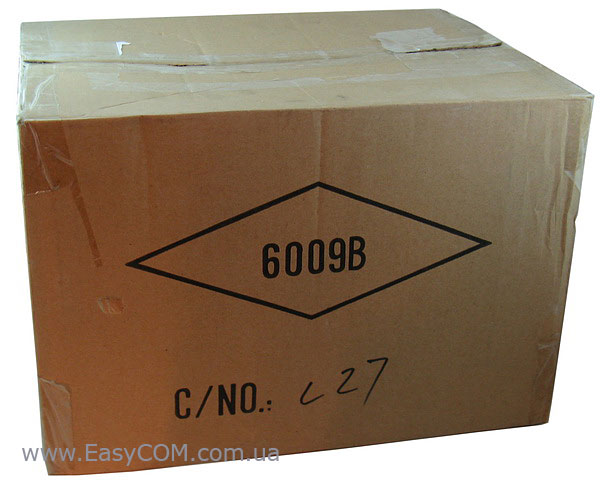

Корпус MOREX 6009 поставляється у звичайній, але досить «пузатій» картонній коробці. Незважаючи на габарити, наближені до квадратних, переносити впакований корпус легко - томущо шасі корпуса алюмінієве, вага брутто невелика.

MOREX 6009

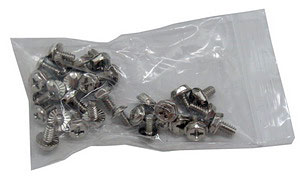

Крім самого корпуса MOREX 6009 у коробці виявився кабель до блоку живлення і набір кріпильних гвинтів. Зважаючи на те, що дана модель оснащена внутрішнім блоком живлення, більшого і не потрібно.

Виробник

MOREX

Модель

MOREX 6009

Типорозмір корпуса

Mini-ITX

Підтримувані форм-фактори материнських плат

Mini-ITX

Колір

Чорний

 Блок живлення

Вбудований 250 Вт виробництва Enhance Electronics
(Enhance ENP-5625A)

Відсіки 5,25 дюйма

2 посадкових місця для 5,25'' пристроїв;

Відсіки 3,5 дюйма

2 посадкових місця для 3,5'' накопичувачів.

Слоти для карт розширення

2

Роз’єми на лицьовій панелі

2 x USB 2.0
1 x IEEE 1394 (Firewire)
 Audio
 MIC port

Роз’єми на задній панелі

3 x типу COM порт

Вентилятори

2 x 40 мм на задній панелі

Матеріал

Шасі: алюміній товщиною 1,0 мм
 Корпус: сталь, пластик

Розміри корпуса, мм

200 х 225 х 330

Вага (нетто), кг

N/A

Сайт виробника

http://www.morex.com.tw/

Розглянутий корпус MOREX 6009 являє собою компактне, однак досить об'ємне рішення, тому що розмір кожної його сторони становить не менше 20 см, імовірно, це повинно позитивно позначитися на рівні охолодження компонентів системи. Тим більше, що дана модель оснащено двома вентиляторами, які покращують рух повітря всередині корпуса. Завдяки своїм габаритам дане рішення дозволяє встановити по два 5,25'' і 3,5'' пристрої, крім того воно оснащене двома слотами для встановлення двох повнорозмірних карт PCI-E, що, зокрема, відрізняє MOREX 6009 від усіх протестованих раніше компактних корпусів даного виробника, які мають у цьому плані більш скромні можливості. Характерними рисами MOREX 6009 є алюмінієве шасі, яке робить його досить легким для своїх габаритів і вбудований блок живлення на 250 Вт.

Зовнішній вигляд

MOREX 6009

MOREX 6009

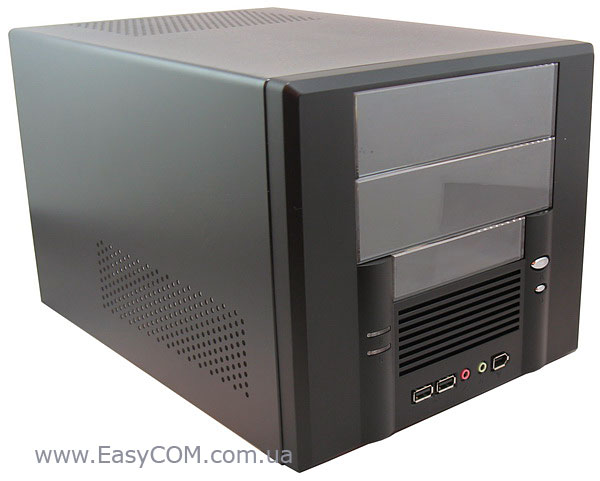

Продукція компанії MOREX, як правило, відрізняється досить високою якістю виготовлення, і модель MOREX 6009 у даному відношенні також не попадає в список виключень. Модель має привабливий зовнішній вигляд, а деталі екстер'єру мають якісне фарбування і припасовані один до одного. Кришка корпуса MOREX 6009 має три перфоровані області: на верхній стороні і дві симетричні на бічних сторонах, що повинно сприяти гарній вентиляції всередині.

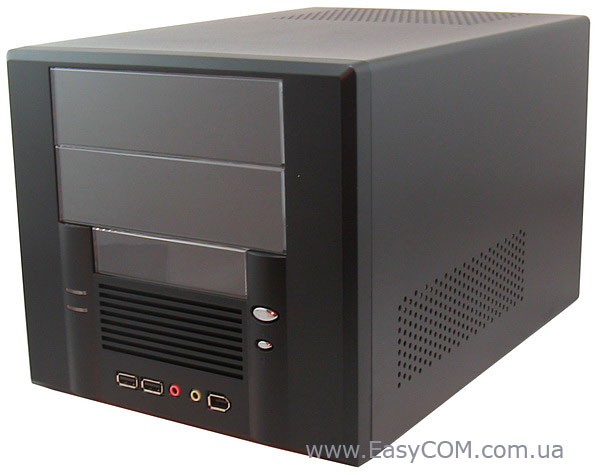

На лицьовій панелі розташовано два виходи для 5,25'' пристроїв і один для 3,5'', закритих привабливими глянсовими заглушками. Крім кнопок включення, рестарту системи і двох чергових світлодіодів, тут також розташовані два USB-порти і один порт IEEE 1394, а також виходи для підключення навушників і мікрофона.

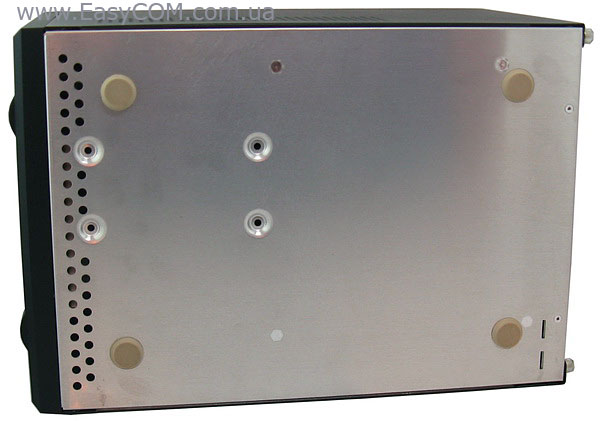

На нижній стороні корпуса MOREX 6009 можна знайти невелику перфоровану область і чотири гумові ніжки, які запобіжать ковзанню корпуса на гладких поверхнях.

MOREX 6009

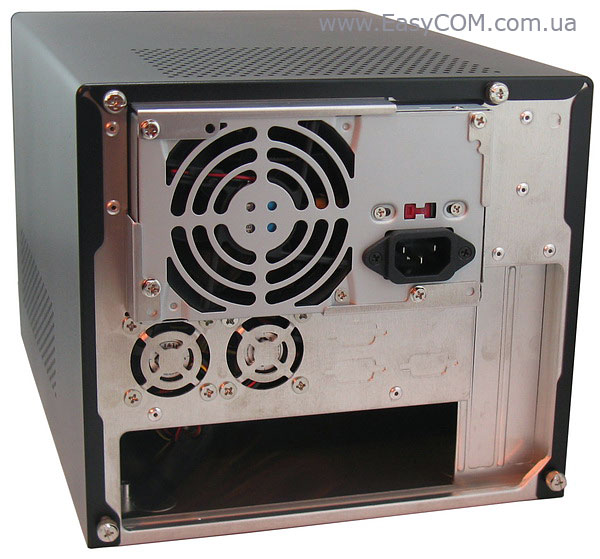

На задній стороні MOREX 6009 розташований отвір для інтерфейсної панелі материнської плати вихідна частина, що трохи видається за межі корпуса, вбудованого блоку живлення з вентиляційною сіткою, перемикачем напруги і роз’ємом для підключення кабеля живлення. До стінки трохи нижче блока живлення прикріплено два 40 мм вентилятори, що працюють на видув, а праворуч від них розташовані три заглушки для виводу специфічних інтерфейсів, таких, наприклад, як COM-порт. У правому куті розташовані дві заглушки слотів для встановлення двох повнорозмірних карт розширення.

Внутрішній пристрій

Алюмінієве шасі корпуса MOREX 6009 виготовлене досить якісно з добре оброблених деталей товщиною 1,0 мм і має достатню жорсткість, завдяки двом широким перемичкам, що з'єднують у верхній частині корпуса передню і задню сторони. Материнська плата формату Mini-ITX монтується на дно корпуса, для чого передбачені спеціальні виступи, «другий поверх» рішення займають вбудований блок живлення і незнімний кошик для встановлення накопичувачів.

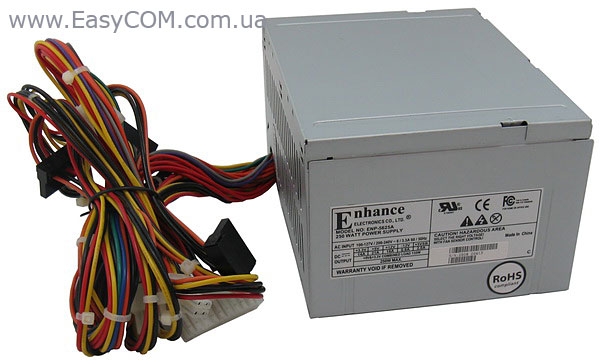

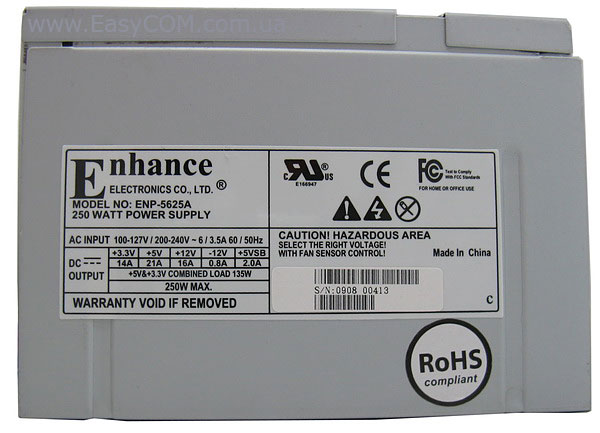

Корпус MOREX 6009 оснащений вбудованим блоком живлення потужністю 250 Вт виробництва тайванської компанії Enhance Electronics. Потужності такого блоку живлення повинно вистачити для системи, заснованої на материнській платі форм-фактору Mini-ITX у більшості випадків, якщо тільки не казати про високопродуктивну ігрову систему.

Блок живлення Enhance ENP-5625A надає наступний набір кабелів живлення:

  • кабель живлення материнської плати з 20+4 контактним розбірним роз’ємом;
  • кабель живлення процесора з 4-контактним роз’ємом;
  • 2 x кабелі живлення з двома роз’ємами SATA кожний;
  • кабель живлення з периферійним роз’ємом Molex.

Наданого набору кабелів повинно бути цілком достатньо для складання будь-якої конфігурації, здатної поміститися в корпусі MOREX 6009. Довжина кабелів достатня, щоб не викликати труднощів під час складання системи.

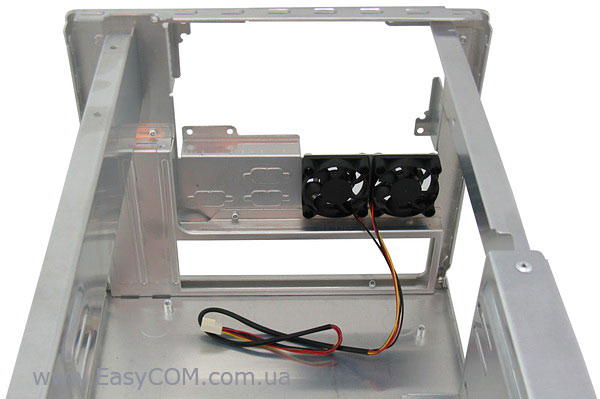

Встановлені на задній стінці корпуса вентилятори виробництва компанії T&T мають діаметр крильчатки 40 мм, і максимальну швидкість обертання 4000 об/хв. Рівень шуму, вироблений ними під час роботи системи лише трохи виділяється з загального звукового фону системи.

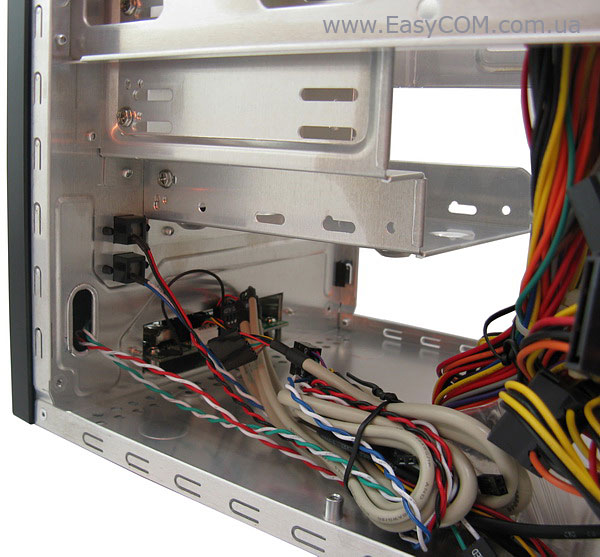

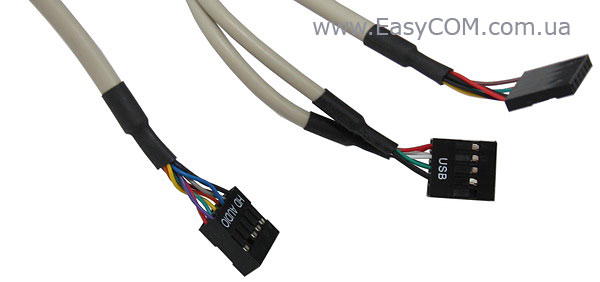

Проводи для підключення інтерфейсів передньої панелі до материнської плати мають більш ніж достатню довжину для корпуса таких розмірів. Коннектор для підключення аудіо-роз’ємів представлений тільки в редакції HD Audio, тому аудіо-роз’єми не будуть працювати у випадку встановлення в корпус MOREX 6009 материнської плати з специфікацією аудіокодека AC’97.

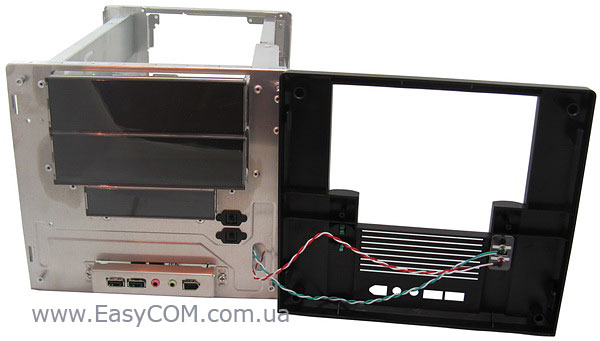

При необхідності лицьова панель легко демонтується, тому що кріпиться тільки на пластмасових засувках.

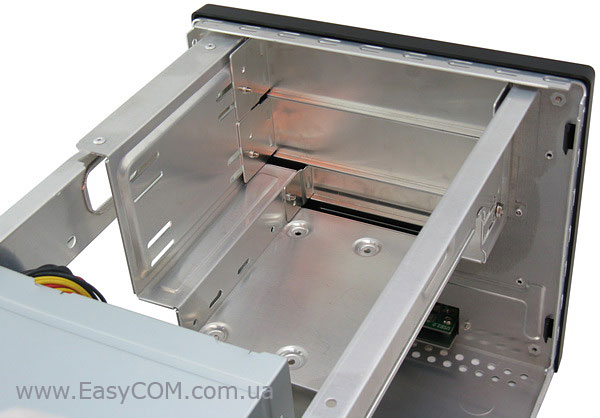

Кошик для встановлення двох 5,25'' приводів і одного 3,5'' накопичувача не має напрямних для 5,25'' пристроїв, тому останні необхідно закріплювати гвинтами у всі передбачені для цього місця. Заглушки відсіків також закріплені на гвинтах - при необхідності, їх можна повернути назад на своє місце.

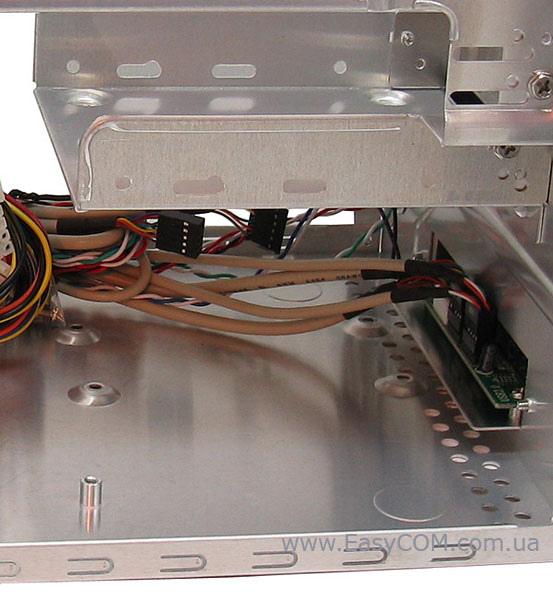

Місце для встановлення ще одного 3,5-дюймового накопичувача передбачене на дні корпуса. Таким чином, власнику корпуса MOREX 6009 доступно чотири посадкові місця для двох 5,25'' і двох 3,5'' пристроїв, що дозволить створити досить функціональний медіацентр на основі материнської плати формату Mini-ITX.

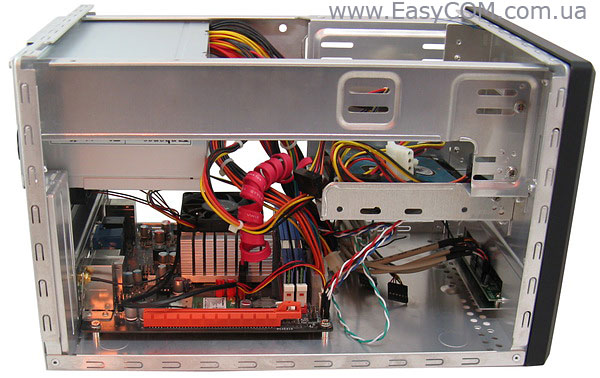

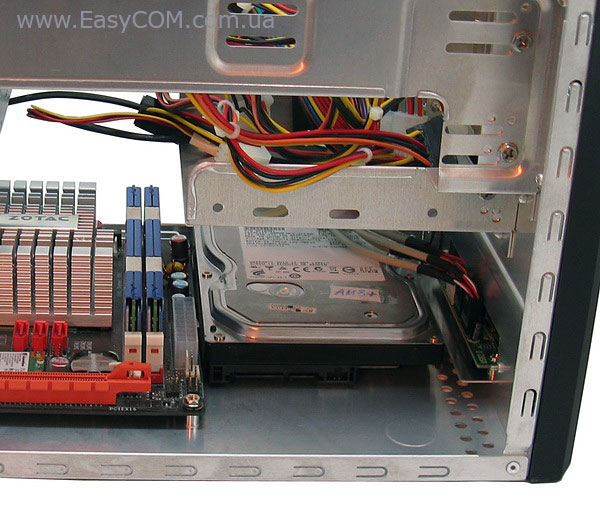

Взагалі, під час складання системи всередині корпуса MOREX 6009 не виникає ніяких серйозних труднощів завдяки тому, що сам корпус досить просторий і всі проводи легко вкладаються. Верхній відсік для встановлення 3,5-дюймового накопичувача трохи зміщений вбік від площини слота PCI-E x16, що дозволить встановити навіть довгу двослотову відеокарту.

Тестування

В процесі тестування ми використали наступне обладнання:

Материнська плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, Mini-ITX)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

 Жорсткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

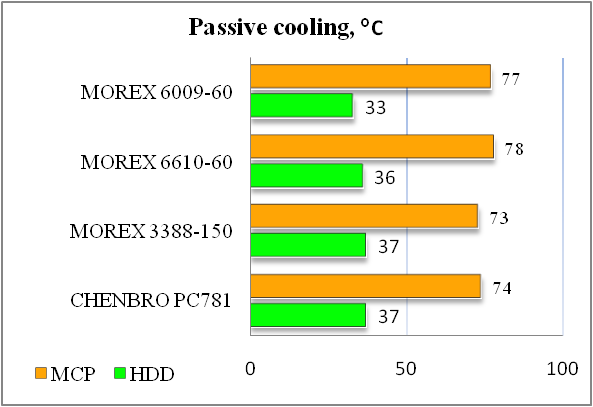

З відключеними корпусними вентиляторами і вентилятором материнської плати в умовах тільки пасивного охолодження складових компонентів системи, корпус MOREX 6009 показує результати, схожі з іншими представниками свого класу. У цьому випадку збільшений об'єм корпуса ніяк не позначається на ефективності охолодження системи, тому, ПК на основі даного рішення рекомендується все-таки використовувати з активованими вентиляторами. Зате при включенні всіх трьох вентиляторів MOREX 6009 виривається вперед, демонструючи гарний рівень охолодження компонентів системи, хоча і перестає бути безшумним.

Висновки

Розглянутий сьогодні корпус MOREX 6009 є гарним рішенням, який призначений для створення найбільш функціональних систем на основі материнських плат формату Mini-ITX. Так, завдяки відносно компактним розмірам, можливості встановлення двох 5,25'' і двох 3,5'' пристроїв, а також повнорозмірної двослотової відеокарти, даний продукт відмінно підійде у якості основи для універсального, але ощадного домашнього комп'ютера. Заставою стабільності є попередньо встановлений блок живлення потужністю 250 Вт. Однак потужності такого блоку живлення буде недостатньо для створення дійсно потужної ігрової системи, у той час як технічно сам корпус дозволяє це зробити. Втім, для геймерських систем звичайно купуються більш підходящі рішення. Крім того, MOREX 6009 відрізняється високою якістю виконання, оригінальною конструкцією шасі з алюмінію, а також гарним рівнем охолодження.

Переваги:

  • легке алюмінієве шасі з високою жорсткістю;
  • якісне складання;
  • наявність попередньо встановленого блоку живлення на 250 Вт;
  • наявність двох попередньо встановлених вентиляторів;
  • можливість встановлення двох 5,25'' і двох 3,5'' пристроїв;
  • підтримка виводу інтерфейсу IEEE 1394 на передню панель;
  • гарний рівень охолодження.

Особливості:

  • невисока ефективність охолодження системи в пасивному режимі.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Висловлюємо подяку компанії Syntex, дистриб'ютору Morex Information Ent, за наданий для тестування корпус.

Висловлюємо подяку компаніям Kingston і ZOTAC за надане для тестового стенда обладнання.
