Огляд і тестування корпусів Morex 2766, 2733 і 2777

Ми продовжуємо знайомство з широким модельним рядом компактних корпусів компанії Morex Information Ent. Co., Ltd.

У даному огляді будуть розглянуті відразу три Mini-ITX корпуси цієї компанії: Morex 2766, 2733 і 2777. Почнемо ми з моделі Morex 2766 і опишемо її особливості, якість виконання, можливості встановлення комплектуючих, а також ефективність вбудованої системи охолодження. Далі перерахуємо відмінності, які є у двох інших корпусів, у порівнянні з базовим рішеннями.

Специфікація корпусу Morex 2766

Виробник	Morex Information Ent. Co., Ltd
Модель	Morex 2766
Типорозмір корпусу	Mini-ITX
Підтримувані форм-фактори материнських плат	Mini-ITX
Матеріали	Сталь і пластик
Колір	Чорний
Індикатори живлення/активності	Є
Відсіки 5,25 дюйма	1 х внутрішній
Відсіки 3,5 дюйма	1 х внутрішній
Відсіки 2,5 дюйма	1 х внутрішній
Слоти для карт розширення	2 (паралельно материнській платі)
Роз’єми	2 x USB 2.0 1 х 3,5 мм аудіовихід 1 х 3,5 мм мікрофонний вхід 1 х FireWire (IEEE 1394)
Блок живлення	Зовнішній (Seasonic SSA-0901-12 потужністю 80 Вт)
Вентилятори	1 х 60-мм (T&T 6010L12S)
Товщина сталі	Шасі – 0,8 мм Зовнішній кожух – 0,85 мм
Розміри корпусу	63,5 х 295 х 288 мм
Сайт виробника Сторінка продукту	Morex Information Ent. Co., Ltd Morex 2766



Все цены на Morex+2766-80+Mini-ITX

Упаковка та комплектація

Morex 2766 постачається в невеликій коробці зі щільного гофрованого картону. На ній немає поліграфії або написів, за якими можна було б ідентифікувати вміст або одержати інформацію про параметри новинки. Але в кожному разі, свою основну захисну та транспортувальну функцію дана упаковка виконує відмінно.

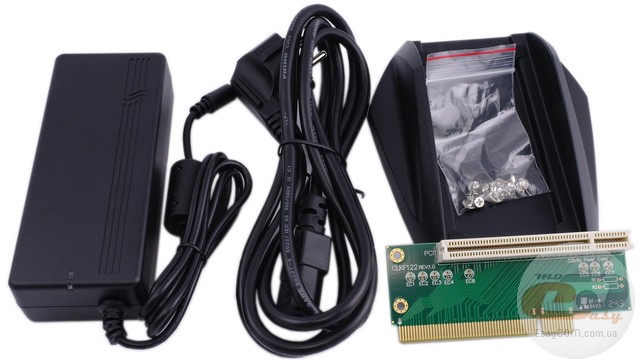

Комплект поставки Morex 2766 містить у собі наступне:

• зовнішній блок живлення Seasonic SSA-0901-12;
• мережевий шнур живлення;
• пластикову підставку під корпус;
• набір гвинтів;
• кутову плату-перехідник («райзер») для роз’єму PCI.

З особливостей можна відзначити наявність підставки під корпус, що дозволяє встановити його у вертикальному положенні, а також адаптер «райзер» для встановлення в комп'ютер плат розширення з інтерфейсом PCI.

Зовнішній вигляд

Корпус Morex 2766 практично повністю виконаний з металу і пофарбований у чорний колір. В його конструкції присутній лише один пластиковий елемент – передня панель. На вигляд вона досить міцна і дещо шорстка на дотик. Відбитки пальців на ній залишаються, але вони малопомітні.

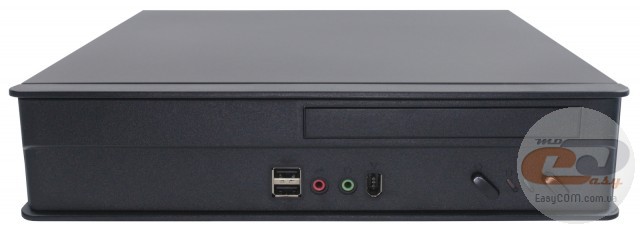

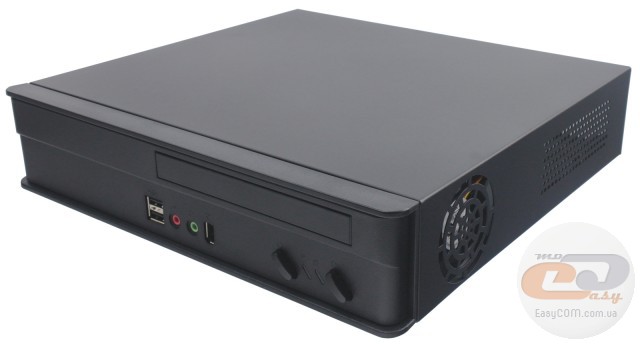

Передня панель виділяється серед більшості компактних комп'ютерних корпусів тим, що має всі функціональні елементи повнорозмірного рішення:

• місце для встановлення тонкого оптичного 5,25-дюймового приводу;
• два порти USB 2.0;
• 3,5 мм конектори мікрофонного входу та аудіовиходу;
• порт FireWire (IEEE 1394);
• клавіші «Power» і «Reset»;
• індикатори живлення (зелений) і роботи накопичувача (червоний).

Як бачимо, все необхідне присутнє, що, безсумнівно, є плюсом даного корпусу та підвищує зручність роботи за комп'ютером, зібраним на його базі. Єдине, на що варто звернути увагу, то це те, що клавіші «Power» і «Reset» мають однакову форму та розмір, тому вони можуть бути випадково переплутані під час роботи.

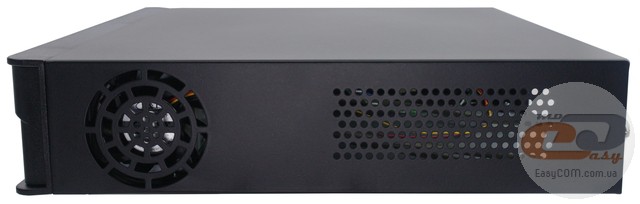

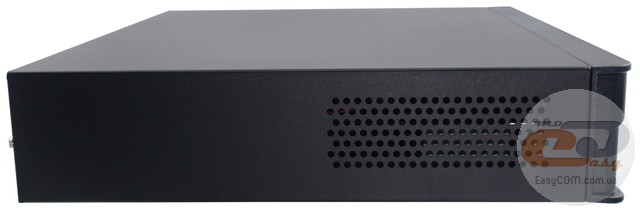

З боків розташовані прямокутні вентиляційні отвори, а також одне посадкове місце зі встановленим 60-мм вентилятором.

Верхня та нижня панелі не мають вентиляційних отворів і декоративних елементів. Це було зроблено, швидше за все, для зручності встановлення комп'ютера на столі під монітором.

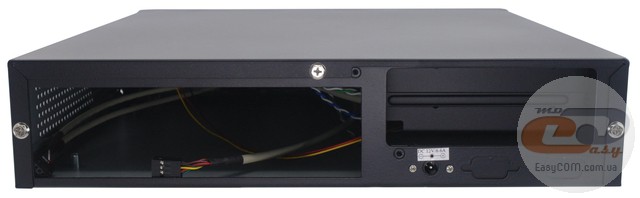

На задній панелі розташовані: три гвинти кріплення верхньої кришки, проріз для встановлення інтерфейсної панелі материнської плати, два посадкові місця для карт розширення та роз’єм для підключення зовнішнього блока живлення. Як видно, тут компонування також виконане в класичному стилі, і всі звичні елементи знаходяться на своїх місцях.

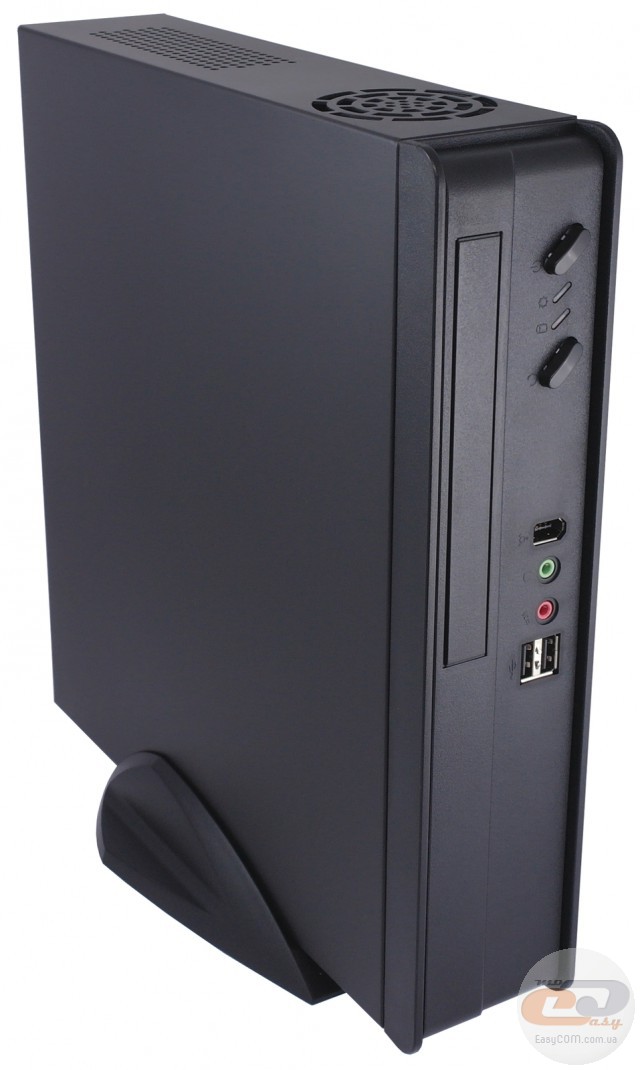

Завдяки спеціальній підставці в комплекті, новинку можна встановити вертикально. Відзначимо, що в такому положенні її найкраще буде розташувати на підлозі, щоб було зручно користуватися всіма роз’ємами та клавішами передньої панелі.

Внутрішнє обладнання

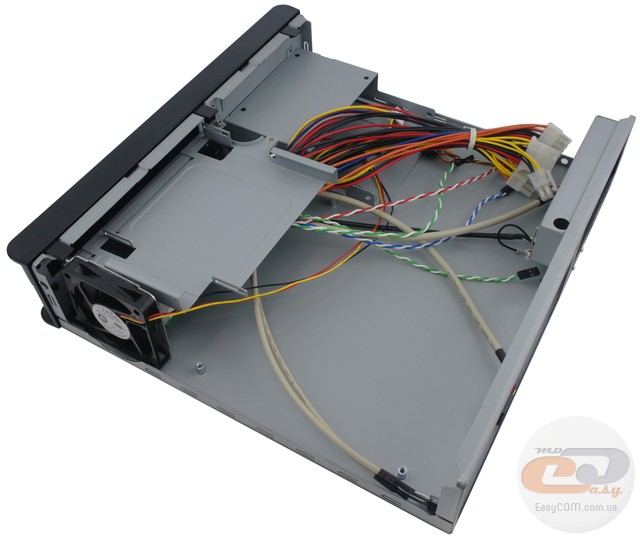

Після відкручування трьох гвинтів на задній стінці верхня кришка знімається без особливих труднощів. Усередині шасі виконане з добре обробленого металу товщиною 0,8 мм. Загальна якість матеріалу висока, він не деформується і випадково порізатися об нього не вийде.

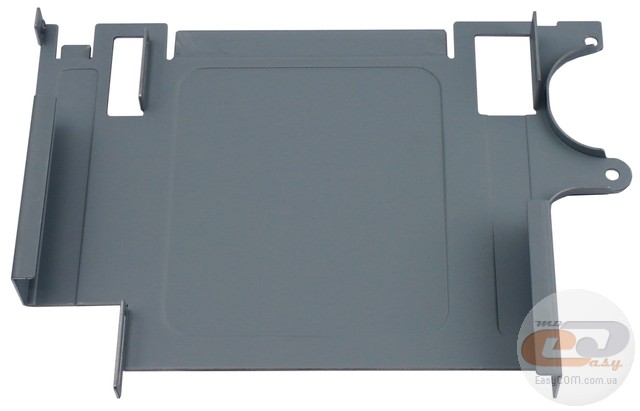

Материнська плата кріпиться за допомогою чотирьох гвинтів на спеціальні посадкові ніжки. Поруч знаходиться кошик, який дозволяє встановити два накопичувачі різного форм-фактору: 2,5 і 3,5 дюйма. Біля нього є знімна посадкова рамка для тонкого оптичного приводу.

Даний аксесуар можна легко демонтувати, якщо привід використовуватися не буде. Також це підвищує зручність встановлення материнської плати та підключення роз’ємів накопичувачів. У кожному разі, добре, що конструкція корпусу дозволяє це зробити.

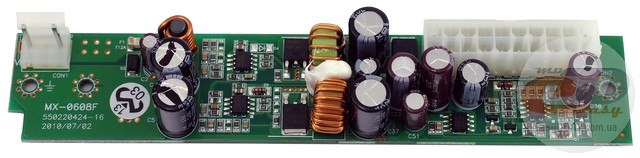

Під цією рамкою присутня внутрішня частина блока живлення Morex 2766. Вона виконана у вигляді невеликої друкованої плати, на якій знаходяться перетворювачі напруги живлення.

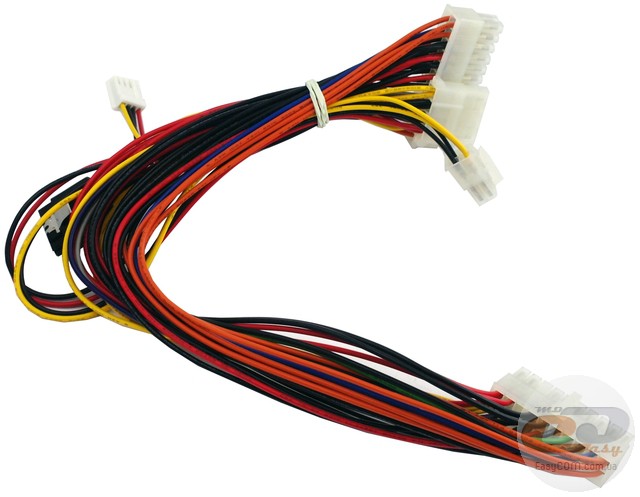

Досить довгий кабель підключається в 20-контактний роз’єм плати та призначений для забезпечення живленням всіх пристроїв, встановлених усередині корпусу. Він має такі конектори: розбірний 20+4-контактний ATX, 4-контактний роз’єм живлення ATX 12В, роз’єми SATA, PATA, FDD. Довжина даних кабелів достатня, і не викликає дискомфорту при підключенні всіх комплектуючих.

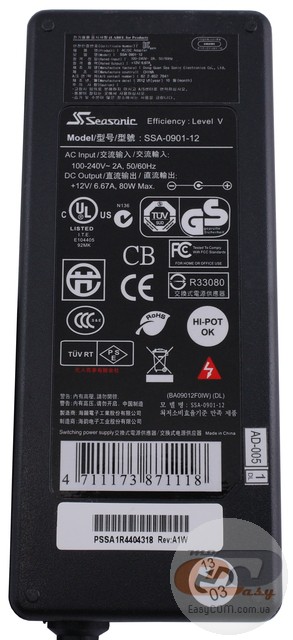

Зовнішньою частиною блока живлення є Seasonic SSA-0901-12 потужністю 80 Вт, який видає струм 6,67А по лінії +12В. Даної потужності цілком вистачає для компактної материнської плати формату Mini-ITX, двох накопичувачів і додаткової периферії.

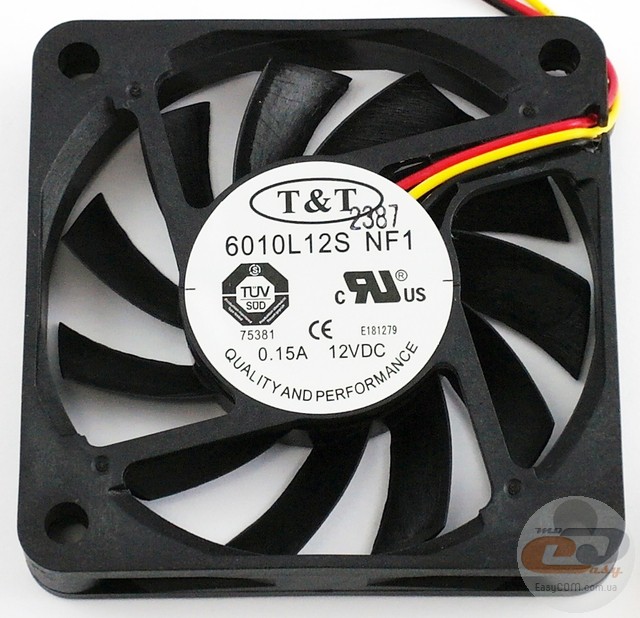

У якості попередньо встановленого вентилятора використовується T&T 6010L12S діаметром 60 мм, який призначений для збільшення циркуляції повітря усередині корпусу та охолодження внутрішньої частини блока живлення. Повна його специфікація представлена в таблиці:

Вентилятор	T&T 6010L12S
Тип підшипника	Ковзання
Напруга живлення, В	12
Струм, А	0,15
Потужність, Вт	1,8
Швидкість обертання, об/хв	3000
Повітряний потік, CFM	12,25
Рівень шуму, дБ	до 27,2
Розміри, мм	60 х 60 х 10

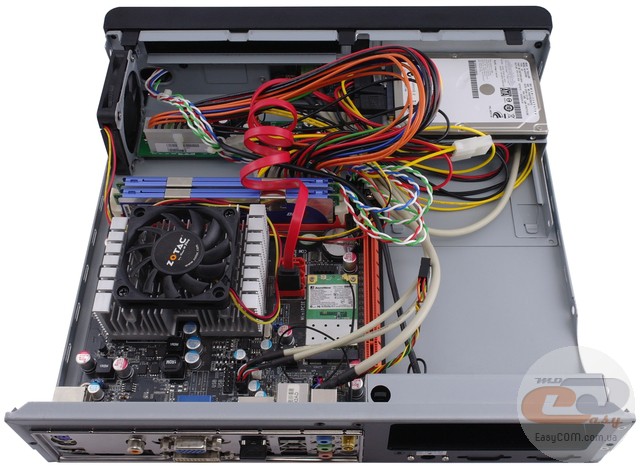

Усі комплектуючі розташувалися усередині Morex 2766 дуже вдало, і ніяких проблем з їхнім встановленням в нас не було. Хіба що кабелі живлення та роз’ємів передньої панелі потрібно укласти та зафіксувати якомога компактніше, щоб вони не захаращували вільний простір.

Також висоти корпусу 63,5 мм виявилося досить для встановлення материнської плати ZOTAC IONITX-F-E разом з вентилятором системи охолодження центрального процесора.

Модель Morex 2733

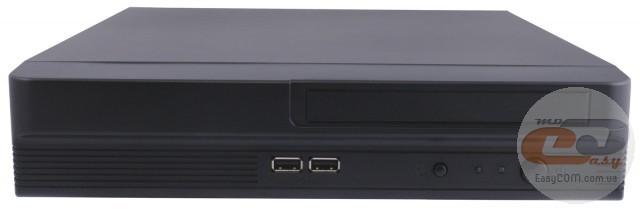

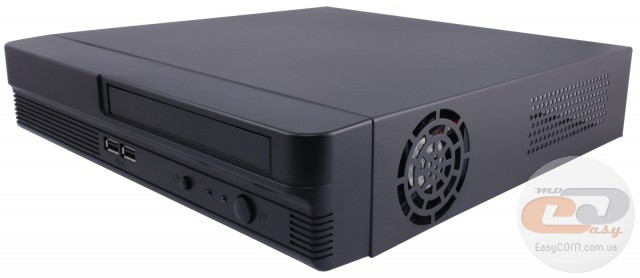

Усе внутрішнє та зовнішнє компонування шасі модифікації Morex 2733 ідентичне моделі Morex 2766. Єдина відмінність полягає в дизайні та функціональних елементах передньої панелі. Зокрема, в Morex 2733 відсутні 3,5 мм аудіороз’єми, а також порт FireWire. Є тільки відсік для 5,25-дюймового оптичного приводу, різні за розміром клавіші «Power» і «Reset», два світлодіодні індикатори та два порти USB 2.0. У цілому, для тих, хто не часто користується гарнітурою та мікрофоном, це не повинно бути дуже істотною відмінністю.

Що стосується якості фарбування, використовуваних матеріалів і складання пристрою, то все це не відрізняється від Morex 2766 і знаходиться на високому рівні. Комплектація розглянутих корпусів ідентична.

Модель Morex 2777

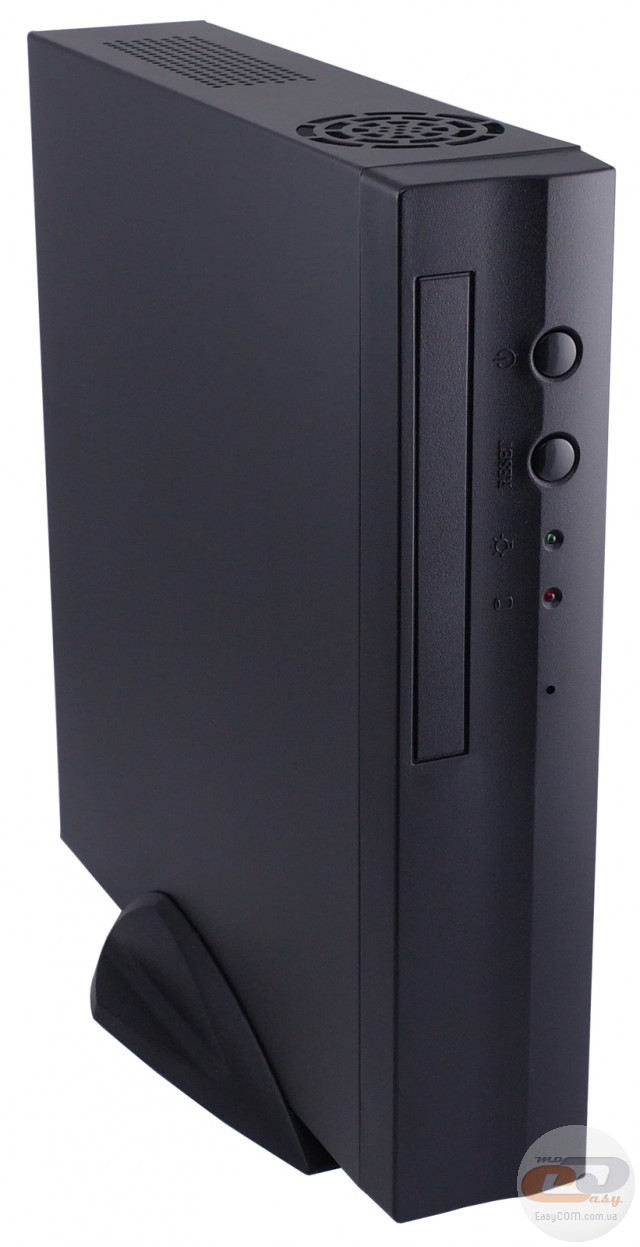

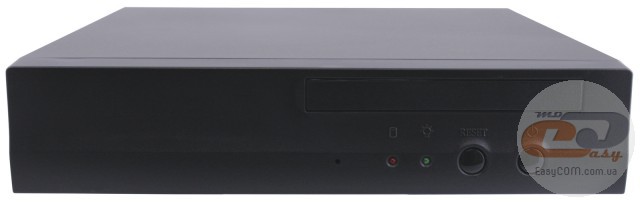

Третя розглянута модель – Morex 2777 - має найбільше аскетичне оформлення передньої панелі, як за дизайном, так і за функціоналом. Тут присутній 5,25-дюймовий відсік для оптичного приводу, клавіші «Power», «Reset» і два світлодіодні індикатори. Клавіші живлення та перезавантаження, як і в моделі Morex 2766, мають однакову форму, що збільшує ризик помилкового натискання.

В іншому дана новинка ідентична Morex 2766 і Morex 2733, включаючи навіть комплектацію: тут також є зручна підставка для вертикального розташування корпусу, яка може значно спростити його встановлення в умовах обмеженого простору.

Тестування

У процесі тестування ми використовували наступне обладнання:

Материнська плата	ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, Mini-ITX)
Оперативна пам'ять	2 х DDR2-1200 @800 1024 МБ Kingston PC9600
Жорсткий диск	Fujitsu MJA2500BH, 500 ГБ, SATA-300

Перша частина тестування Morex 2766 проводилася в пасивному режимі (вентилятор на центральному процесорі материнської плати був вимкнений). Використовувалася тільки попередньо встановлена 60-мм вертушка в самому корпусі. У такому режимі при максимальному навантаженні температура материнської плати не перевищувала 65ºС, що є найкращим результатом серед конкурентів.

Якщо розглядати окремо нагрівання жорсткого диска, то воно перебувало на рівні 35ºС, що також дуже добре, і в такому режимі роботи можна не турбуватися про можливість перегрівання HDD.

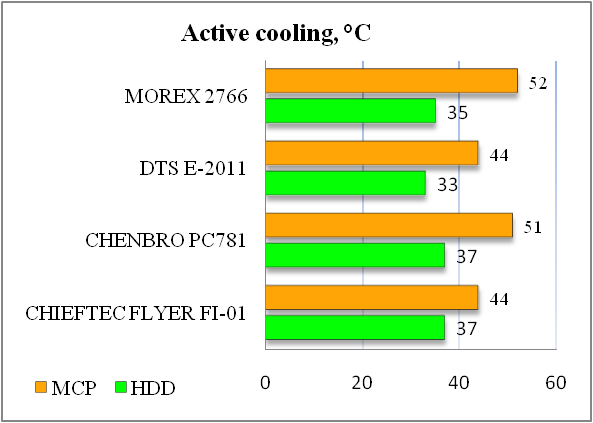

В активному режимі (при встановленому вентиляторі на процесорному кулері) температура материнської плати опустилася до 52°С, що в цілому добре, але програє на тлі показників конкурентних аналогів. Причина цього ховається у відсутності достатньої кількості вентиляційних отворів і наявності лише одного системного вентилятора.

Висновки

За підсумками проведених тестів можна зробити висновки, що всі три моделі Mini-ITX корпусів (Morex 2766, 2733 і 2777) показали себе гідно. Вони виготовлені з добротного металу, мають відмінну якість фарбування та строгий дизайн. Є також один попередньо встановлений 60-мм вентилятор, широкий набір посадкових місць для встановлення периферії, включаючи плати PCI, два накопичувачі і один оптичний привід. Але особливо варто відзначити корпус Morex 2766, який має найбільш функціональну передню панель, що включає в себе: відсік для оптичного приводу, два порти USB 2.0, аудіороз’єми, конектор FireWire, клавіші «Power» і «Reset», а також світлодіодні індикатори роботи.

Morex 2733 відрізняється відсутністю на передній панелі аудіопортів і роз’єму FireWire. Також варто відзначити, що клавіші «Power» і «Reset» у нього мають різний розмір, що рятує користувача від випадкових натискань.

Передня панель моделі Morex 2777 є найбільш аскетичною за рахунок того, що на ній зовсім немає мультимедійних портів і інтерфейсів USB 2.0, що робить його найцікавішим для корпоративного використання.

Ціна корпусу Morex 2766 знаходиться в районі 700 грн. (85$), а Morex 2733 і Morex 2777 - 685 грн. (83$). Таким чином, можна вибрати найбільш підходящу модель залежно від потреб наявності інтерфейсів і переваг у дизайні оформлення передньої панелі.

Переваги:

• якісне виконання корпусу;
• компактні розміри;
• 60-мм попередньо встановлений вентилятор, який забезпечує хороше обдування комплектуючих;
• можливість встановлення порівняно габаритної системи охолодження центрального процесора;
• якісний блок живлення;
• кошик на два накопичувачі (2,5 і 3,5 дюйма) і рамка для тонкого 5,25-дюймового оптичного приводу;
• підставка для встановлення комп'ютера у вертикальному положенні.

Особливості:

• клавіші «Power» і «Reset» мають однакову форму та розмір в Morex 2766 і Morex 2777;
• відсутність аудіопортів на передній панелі Morex 2733, а також аудіовиходів і USB-портів в Morex 2777.

Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії «Синтекс», дистриб'ютору продукції Morex в Україні, за надані для тестування корпуси.

Висловлюємо подяку компаніям Kingston і ZOTAC за надане для тестового стенду обладнання.
