Огляд корпусу Frontier МI-100

Мініатюрний, настільний, стильний, недорогий і одночасно ІГРОВИЙ.
 Таким може бути HTPC (Home Theater PC).

Компанія Frontier вже знайома нашим читачам по огляду корпусу Frontier МW-100  для материнських плат стандарту mini-ITX, який не тільки має досить цікавий і креативний дизайн, але і досить компактні розміри, що є його «родзинкою». Корпус CFI GROUP CBI-A6719TG нашим читачам теж знайом, і вирізнився він строгістю зовнішнього вигляду, гарними можливостями охолодження та наявністю відносно потужного блоку живлення. Але в цих двох рішеннях є один істотний недолік, який багатьом любителям мультимедійних систем на базі повноцінних комп'ютерів може серйозно обмежити можливості - відсутність підтримки плат розширення, у ролі яких може виступати високоякісна звукова карта чи TV-Tuner, а цілком можливо навіть продуктивна дискретна відеокарта. Сьогодні буде розглянутий корпус Frontier МI-100, який також відноситися до класу mini-ITX, але вже має можливості наближені до «класичних» системних блоків, що відриває нові перспективи в побудові HTPC (Home Theater PC).

Упаковка

Frontier МI-100

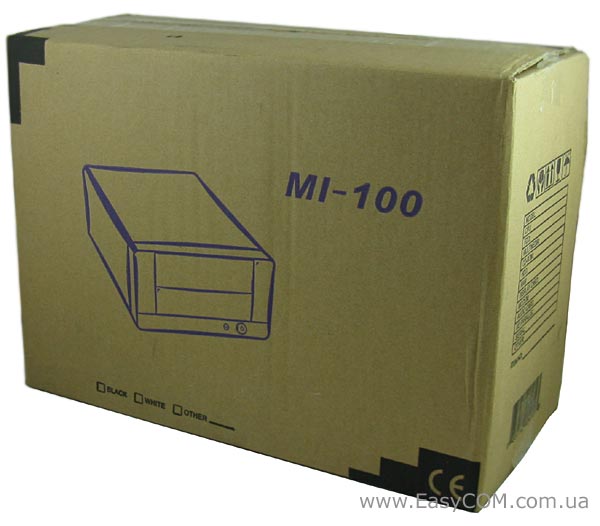

Впакований корпус Frontier МI-100 у невелику картонну упаковку без ручки для переносу. На лицьовій стороні присутнє схематичне зображення вмісту, а на правій бічній панелі є «анкета», в яку можна внести перелік вмісту, у випадку, якщо корпус продається вже як готовий системний блок.

Зовнішній вигляд

Frontier МI-100

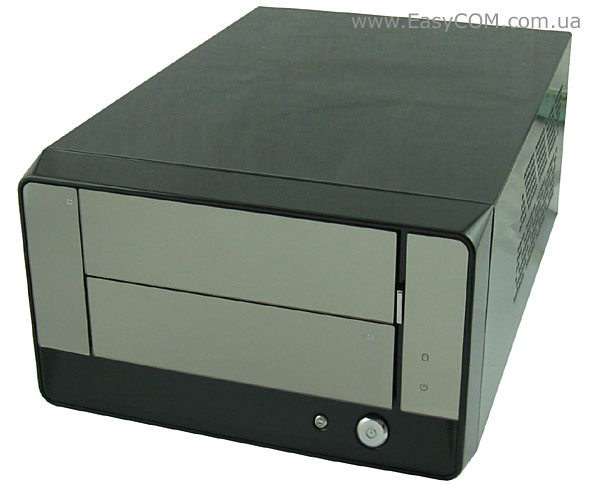

Зовнішній вигляд корпусу Frontier МI-100 дуже своєрідний і, швидше за все, перша думка, що склалася про нього, може змінитися точнісінько до «навпаки» в процесі його огляду. Так, він не має такої строгості та консервативності відносно «класичних» мультимедійний систем, як CFI GROUP CBI-A6719TG, але одночасно анітрошки не схожий на аналогічні корпуси. Можливо, завдяки своїй креативності та неординарності, він зможе завоювати симпатії багатьох цінителів HiTech. Передня панель корпусу Frontier МI-100 максимально схожа з раніше розглянутим, але більш мініатюрним Frontier МW-100, тобто має такий же «дзеркальний» одноманітний дизайн, але більш прямокутні форми та деякі суттєві відмінності.

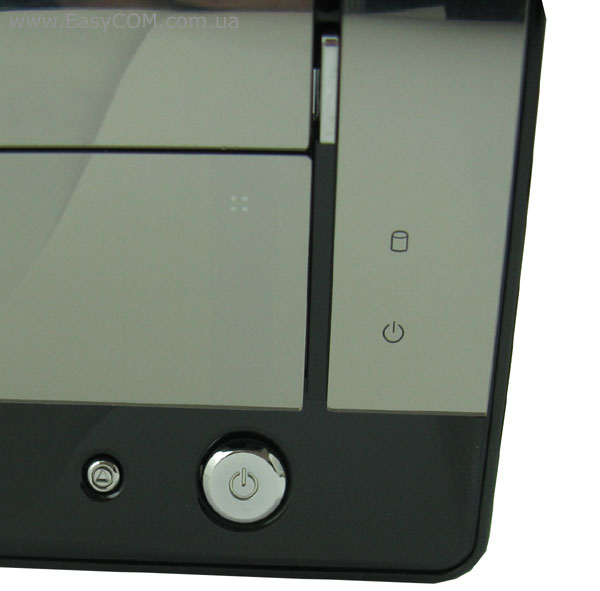

Наприклад, основним позитивним нововведенням є поява маленької кнопки «Reset» поруч з більш масивною «Power», що можна розцінювати як орієнтацію на більш продуктивний і функціональний вміст. Трохи вище знаходяться приховані індикатори роботи дискової підсистеми системи та системи в цілому.

Frontier МI-100

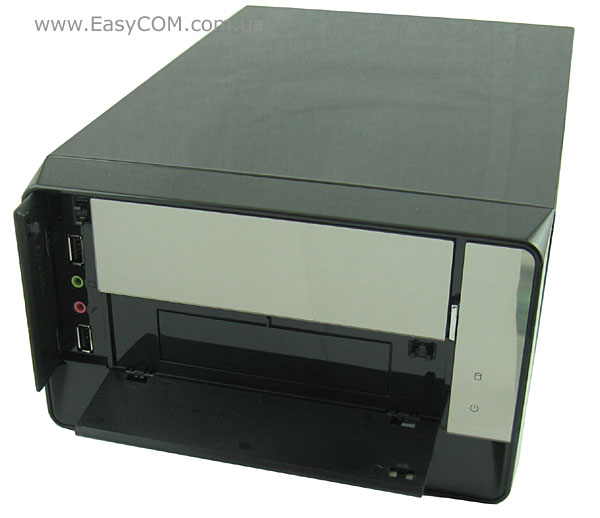

Передня панель обладнано двома відкидними кришками відповідних відсіків і практично не має відмінностей від аналогічних у корпуса Frontier МW-100.  Виключенням є тільки горизонтальне розташування лівого відсіку, що має пару USB-портів і пару гнізд mini-jack (мікрофон і навушники). Обидва відсіки відкриваються при легкому натисканні на відповідні піктограми та при одночасному використанні не заважають один одному.

Frontier МI-100

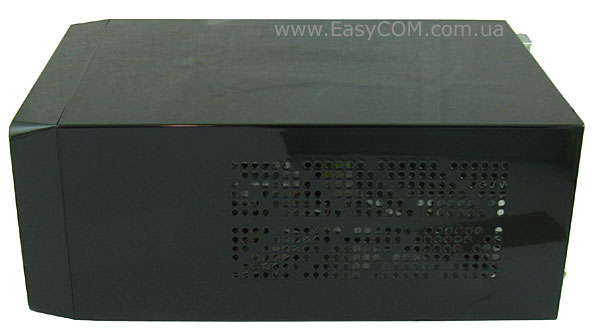

Обидві бічні стінки мають рясну перфорацію для забезпечення максимально можливого рівня продувності вмісту корпуса.

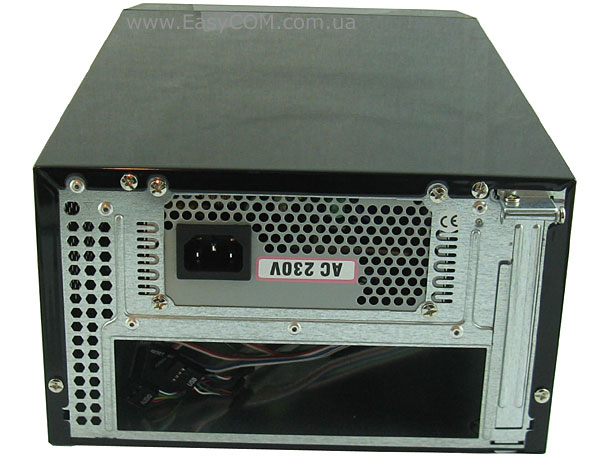

Задня частина має звичний, як у «класичного» типу корпусів, відсік для блоку живлення, під яким розташований відсік для інтерфейсної панелі материнської плати. У лівій частині задньої панелі присутня продовгувата вентиляційна сітка, яка повинна підвищити продувність самого корпусу. Ну і, нарешті, праворуч є заглушка для єдиної плати розширення. Варто відзначити, що конструкцією передбачається встановлення тільки однослотової плати розширення, що трохи обмежує вибір моделі дискретної відеокарти, якщо наявність у системі така буде необхідна і плата зможе забезпечити її встановлення.

Внутрішня будова

Перед тим як буде зроблений огляд вмісту корпуса Frontier МI-100, слід ознайомитися з його офіційною специфікацією. Однак заради справедливості слід відзначити, що за невідомими причинами офіційний сайт компанії Frontier не має будь-якого згадування про дану модель корпуса і його специфікації, тому довелося збирати дані по крупицях з мережі інтернет, що могло в свою чергу занести в неї деякі неточності.

Специфікація:

Типорозмір корпусу

Desktop / HTPC (Home Theater PC)

Підтримувані форм-фактори материнських плат

mini-ITX

Колір

Чорний і хром (дзеркало)

Кількість відсіків

5.25" зовнішні x 1
 3.5" внутрішні x 2

Підтримка плат розширення, шт

1

Система охолодження

немає

Додаткові роз’єми введення/виводу

Передня панель: USB x 2, Audio x 2 (навушники, мікрофон)

Матеріал (покриття)

сталь 0,5 (SECC)

Кріплення

гвинтовий

Блок живлення

Frontier ATX-250F

Розміри корпусу, мм

300 х 220 х 192

Сайт виробника

http://www.frontier.com.tw/

Згідно специфікації, основною відмінністю корпуса Frontier МI-100, щодо аналогічних корпусів Frontier МW-100 і CFI GROUP CBI-A6719TG є:

  • наявність потужнішого блоку живлення з навантажувальною здатністю до 250 Вт;
  • можливість встановлення двох внутрішніх пристроїв 3.5", тобто двох повноцінних жорстких дисків, а не зменшених за габаритами «ноутбучних» аналогів;

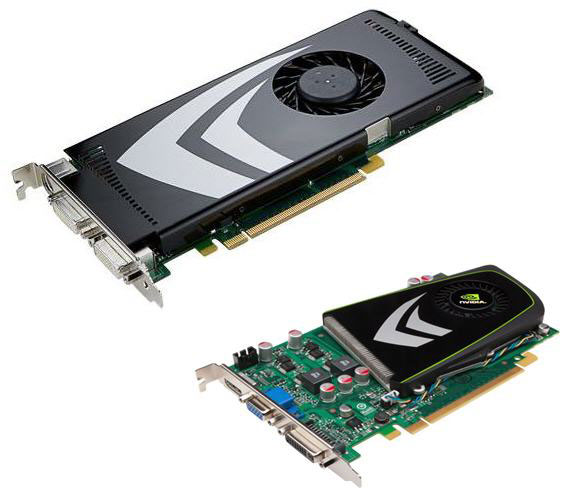

  • можливість встановлення плати розширення, наприклад: високоякісної звукової карти або плати TV-Tuner, а цілком можливо навіть продуктивної дискретної відеокарти.

Підтримка вищезгаданих можливостей, на жаль, вплинуло на розміри корпуса Frontier МI-100, які є 300 х 220 х 192 мм (Д.В.Ш.). Щодо розмірів корпусів Frontier МW-100 і CFI GROUP CBI-A6719TG, які є 235 х 62 х 185 мм і 225 x 75 x 315 мм відповідно, Frontier МI-100 став трохи більше. Однак у порівнянні з розмірами «класичних» корпусів класу midi-Tower, наприклад, CODEGEN M603 470 х 440 х 195 мм, вони все ще є мініатюрними, що відповідає системам HTPC (Home Theater PC).

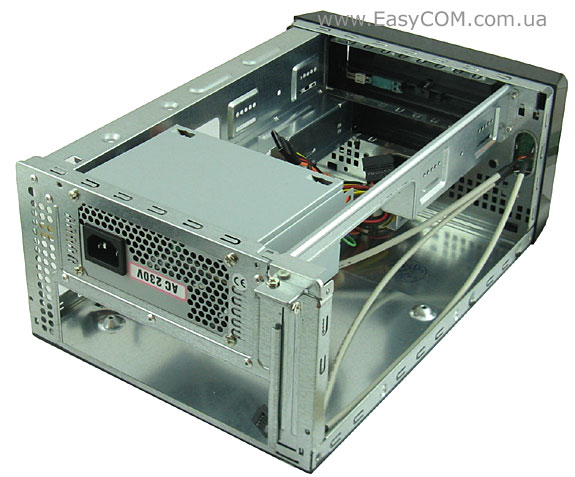

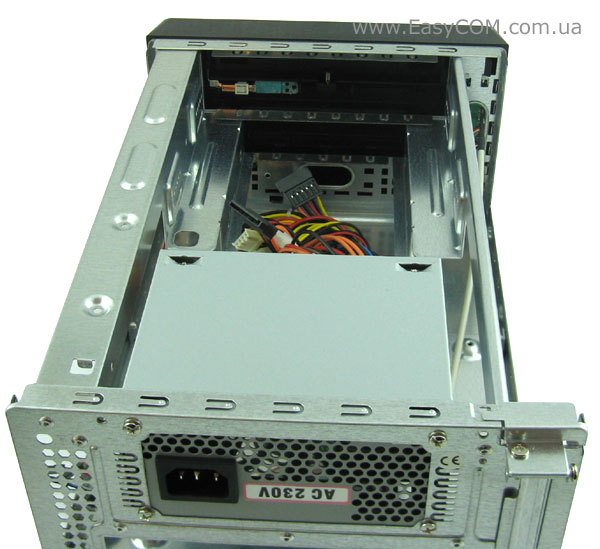

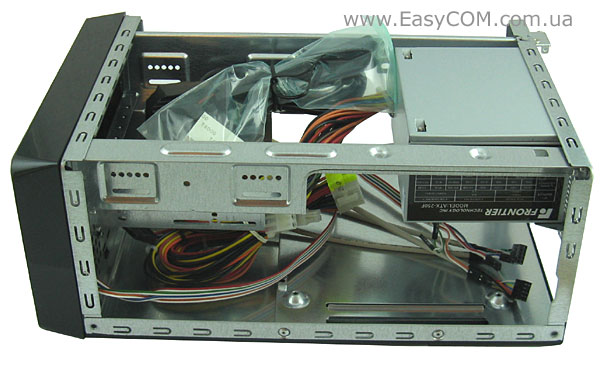

Відкрутивши два гвинти на задній стінці корпуса, вдалося зняти своєрідний кожух, у ролі якого виступає верхня та бічні стінки, що представляють єдину конструкцію. У задній частині корпуса досить масивно виглядає блок живлення, під яким є порожній простір, розрахований для материнської плати.

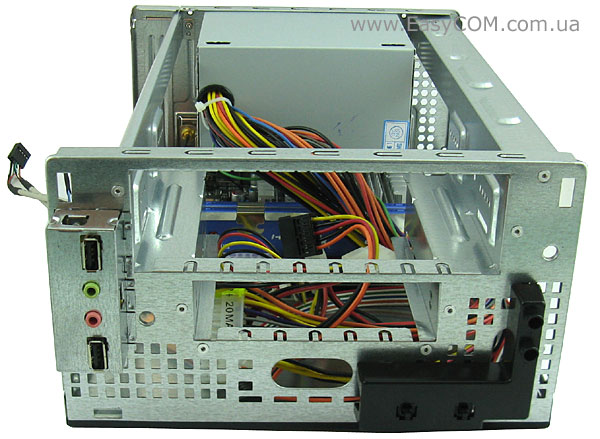

Передня частина корпуса Frontier МI-100 хоч і здається непропорційно великою, але в процесі складання буде вміщати відносно габаритний жорсткий диск 3.5" і привід 5.25", так що весь простір розрахований до кожного квадратного міліметра.

В одній з бічних сторін є невеликий вільний простір, який призначається для плати розширення. Нагадаємо, що бічна стінка корпусу досить рясно перфорована, що, безсумнівно, вплине найкращим чином на робочу температуру встановленої плати, якою б вона не була.

Комплект поставки

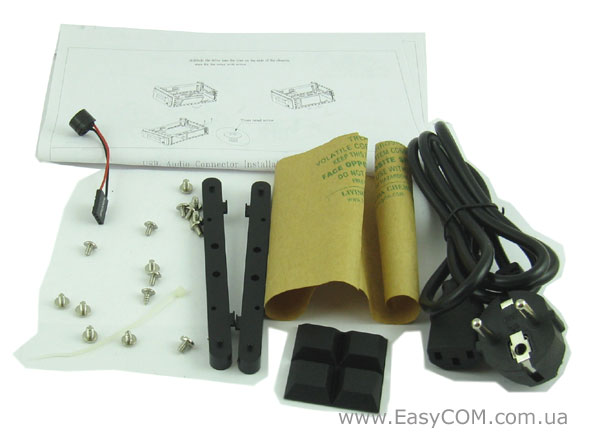

Разом з корпусом поставляється наступна комплектація:

  • інструкція зі зборки;
  • комплект гвинтів;
  • шнур живлення від мережі ~220 В;
  • «полози» кріплення для одного жорсткого диска 3.5";
  • клейкі ніжки
  • спікер.

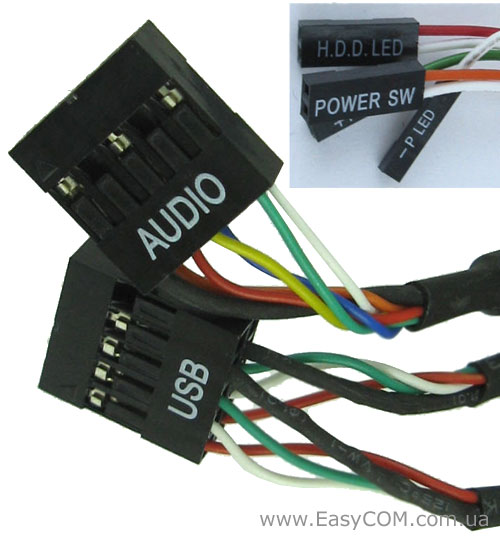

Роз’єми підключення інтерфейсів USB і Audio виконані в цільному варіанті. Згідно зі статистикою протестованих нами материнських плат стандарту mini-ITX, вони всі виявляться сумісні. А ось роз’єми підключення передньої панелі керування комп'ютера виконані звісно роздільними, що робить корпус сумісним з майже всіма відомими моделями материнських плат.

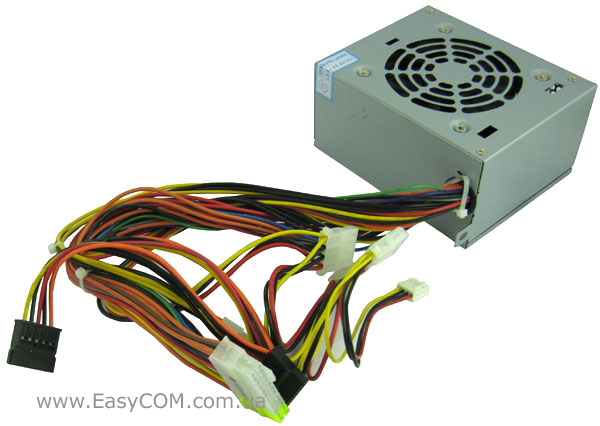

Комплектний блок живлення Frontier ATX-250F

Взагалі, комплектний блок живлення від корпуса Frontier МI-100 має майже повну подібність зі стандартними блоками живлення для ATX корпусів, за винятком більш компактних габаритів і відмінною від останніх системою кріплення. Все інше, особливості конструкції, розташування вентилятора, наявність отворів для виведення повітря і т.ін. максимально схоже.

Набір роз’ємів у блоку живлення Frontier ATX-250F наступний:

  • один чотирьохконтактний роз’єм для живлення процесора (довжина проводів - 35 см);
  • один роз’єм для живлення материнської плати на 20+4 контакта (розбірний) (довжина проводів - 35 см);
  • три чотирьохконтактні роз’єми для периферійних пристроїв (довжина проводів - 30 - 50 - 65 см);
  • два роз’єми для живлення накопичувачів з інтерфейсом SATA (довжина проводів - 35 - 50 см);
  • один роз’єм для живлення дисководу (довжина проводів - 80 см).

 Можливо, наявність роз’єму для дисководу багатьом читачам здасться недоречним у сучасному корпусі класу mini-ITX, але варто нагадати, що наприклад, у корпуса Frontier МW-100 даний роз’єм призначений для додаткового живлення привода за допомогою перехідника SATA на ODD (slims).

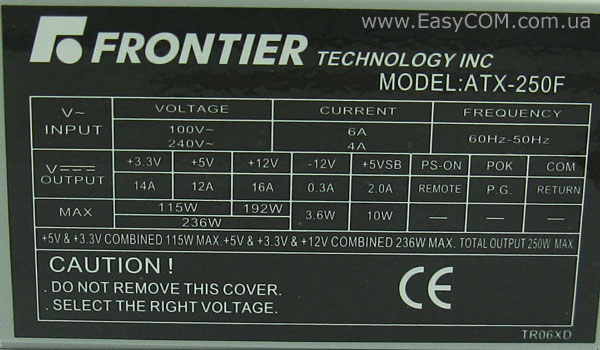

Розбираючи паспорт комплектного блоку живлення Frontier ATX-250F, в першу чергу варто відзначити, що заявлена потужність 250 Вт, як і у блока живлення CFI-S150X, є піковою, а не номінальною. Тобто при навантаженні системою блоку живлення на 250 Вт, останній зможе працювати лише деякий час. А номінальне навантаження при тривалій роботі з всіх навантажувальних ліній може бути не більше 236 Вт. По-друге, варто відзначити, що найбільш затребувана лінія 12 В має навантажувальну здатність до 192 Вт і це не менш важливо, оскільки даної потужності, швидше за все, вистачить для забезпечення нормального живлення економічного вбудованого в материнську плату процесора лінійки Intel Atom і дискретної відеокарти на зразок NVIDIA GeForce GT 240 або навіть NVIDIA GeForce 9600GT.

Особливості складання системи

Ось і прийшов час розповісти про розташування жорстких дисків і призначення наявних у комплекті полозів.

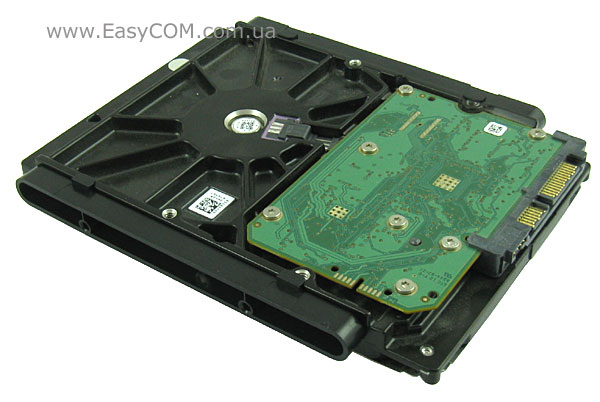

Під полозами передбачаються свого роду конструкційні перехідники, які встановлюються на стандартне кріплення жорсткого диска, і вже тільки потім конструкція , що вийшла, кріпитися у відповідне посадкове місце в корпусі.

Frontier МI-100

А саме посадкове місце знаходиться в досить несподіваній частині корпуса, а саме на лівій бічній стінці позаду. Тобто сам жорсткий диск буде розташований не горизонтально, як це прийнято в більшості корпусів, а вертикально, що в деяким чином додасть останньому більш тихий режим роботи, особливо завдяки пластиковим полозам. Власне, даний метод кріплення і розташування жорстких дисків вже знайом нашому читачу по огляду корпуса GMC C-50.

Хоча, варто відзначити, у зазначеному вище корпусі температурний режим встановленого жорсткого диска був вкрай далекий від ідеалу. Як будуть надалі «справи» у корпуса Frontier МI-100 покаже його тестування.

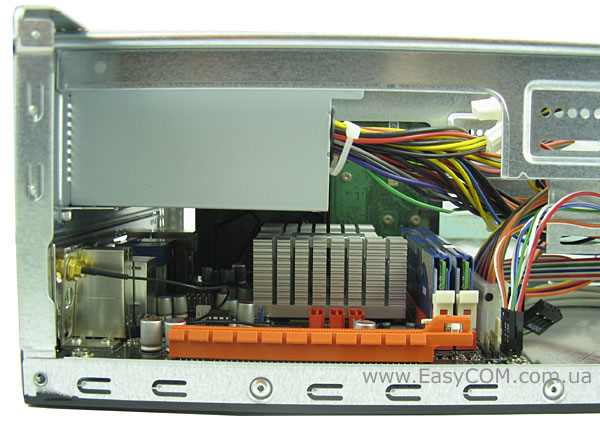

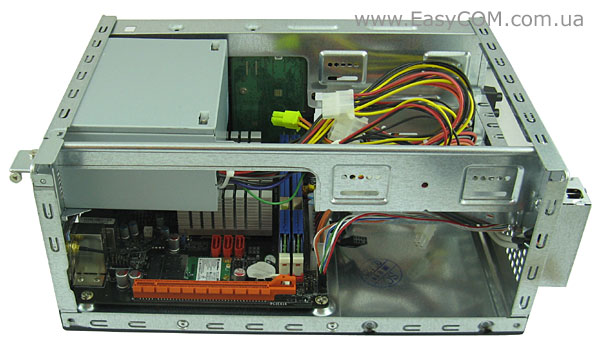

Тестова материнська плата ZOTAC IONITX-F-E виглядає в корпусі Frontier МI-100 зовсім мініатюрною через непропорційно великий об'єм вільного місця в передній частині.

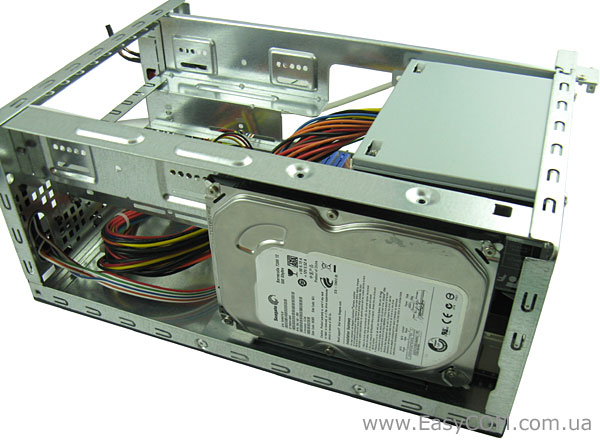

Однак воно не буде пустувати при «заповненні» системного блоку всіма необхідними комплектуючими. Жорсткий диск 3.5" і привід мають відносно великі габарити, на які і розрахований вільний простір у передній частині корпуса Frontier МI-100.

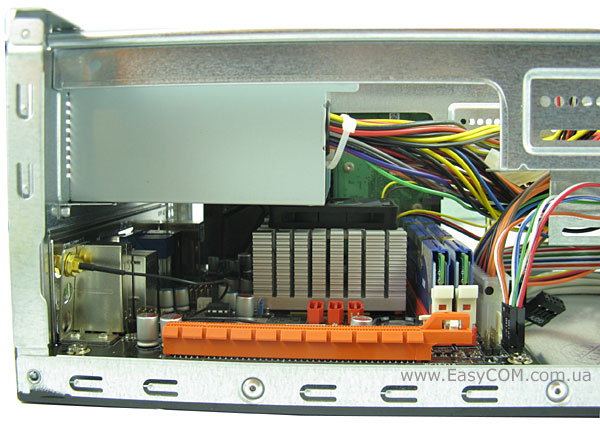

Для забезпечення прийнятного температурного режиму найбільш гарячих компонентів материнської плати виробник встановив на них масивний радіатор з алюмінієвого сплаву, який є відносно високим, у порівнянні з системами охолодження, встановленими на аналогічні материнські плати. Але в корпусі Frontier МI-100 такий радіатор помістився навіть з деяким запасом, що дозволило встановити мініатюрний вентилятор, який маємо в комплекті з материнською платою.

Його наявність, швидше за все, дозволить ще більш інтенсивно вентилювати радіатор материнської плати, що в свою чергу може позитивно вплинути на температурі основних компонентів останньої.

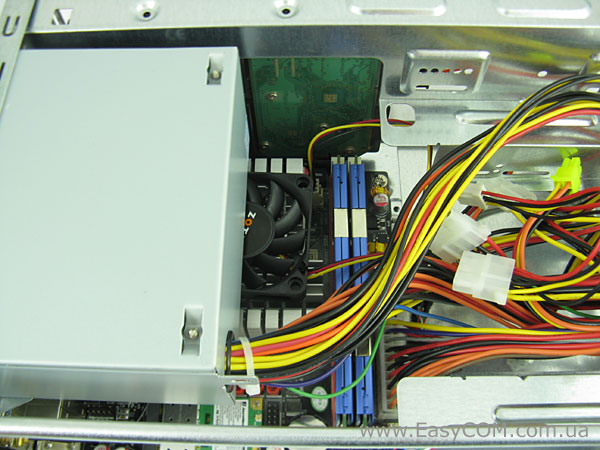

Однак є і деяка «нестиковка». Комплектний блок живлення Frontier ATX-250F своїми габаритами рівно на 50% закриває вентилятор тестової материнської плати. Отже, оскільки блок живлення Frontier ATX-250F має власний вентилятор, який розташований «навпаки» відносно встановленого на платі, то це може вплинути на ефективність охолодження.

Тестування

Для тестування корпуса використане наступне обладнання:

Материнська плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

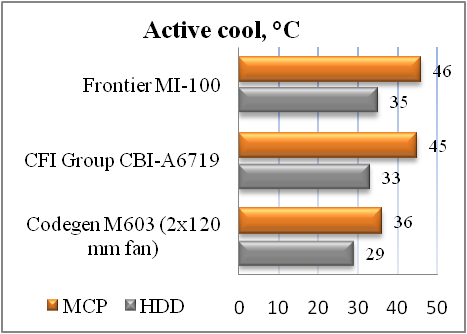

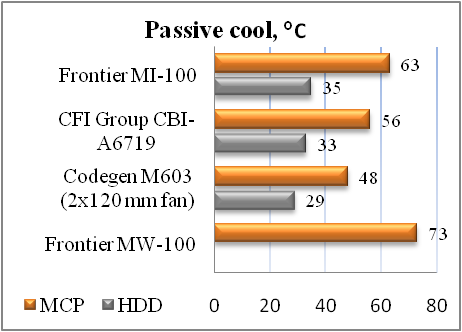

Що ж, серед раніше протестованих корпусів Frontier МW-100, CFI GROUP CBI-A6719TG і CODEGEN M603, які є опонентами в тестуванні, винуватець сьогоднішнього огляду Frontier МI-100 показав впевнені середні результати, як у пасивному режимі, так і з примусовою вентиляцією радіатора материнської плати. Однак, враховуючи те, що корпус Frontier МI-100 є безвентиляторним, його результати можна вважати чудовими, особливо враховуючи можливості встановлення двох жорстких дисків 3.5" і плати розширення. Звертаємо увагу на зовсім незначне відставання вентиляційних здібностей Frontier МI-100 щодо корпуса CODEGEN M603, який в свою чергу належить до класу midi-Tower і має в своєму арсеналі два вентилятори типорозміру 120 мм.

Висновки

Оцінюючи переваги корпуса Frontier МI-100, а саме: можливість встановлення двох жорстких дисків 3.5"; підтримку плат розширення; відносно потужний і вдало розташований комплектний блок живлення Frontier ATX-250F з навантажувальною здатністю до 250 Вт; чудові можливості охолодження вмісту, навіть якщо відсутні власні вентилятори; креативний зовнішній вигляд у стилі HiTech (дзеркальна передня панель) і відносно мініатюрні розміри, - його можна сміло рекомендувати всім бажаючим створити новомодну, компактну, стильну та тиху настільну систему. При вдалому доборі вмісту корпуса, в Frontier МI-100 вдасться навіть сполучити ігрову і мультимедійну спрямованість одночасно, що раніше вважалося важко здійсненним.

tested
