Огляд і тестування корпусу Fractal Design Define S Window

21-08-2015

Шведська компанія Fractal Design добре відома своїми корпусами, які поєднують строгий зовнішній вигляд і продуману організацію внутрішнього простору. Не так давно ми тестували модель Fractal Design Define R4, яка одержала позитивні відгуки за високу якість виконання.

Fractal Design Define S Window

У даному матеріалі буде розглянутий оригінальний корпус Fractal Design Define S Window. На перший погляд, він нічим не відрізняється від більшості інших моделей формату Middle Tower, крім великого вікна на бічній панелі. Але варто поглянути на його внутрішнє обладнання, як стає зрозуміло, що виробник провів досить велику роботу в плані підвищення зручності складання й експлуатації.

Специфікація:

Виробник і модель

Fractal Design Define S Window

Типорозмір корпусу

Middle Tower

Підтримувані форм-фактори материнських плат

ATX, microATX, Mini-ITX

Колір

Чорний

Відсіки

3 х 3,5” / 2,5”

2 х 2,5”

Слоти для карт розширення

7

Максимальна довжина відеокарти

425 / 450 мм

Максимальна висота процесорного кулера

180 мм

Зовнішні інтерфейси

2 x USB 3.0

2 х аудіовиходи

Попередньо встановлені вентилятори

Передня панель

1 х 140-мм

Задня панель

1 х 140-мм

Усі посадкові місця під вентилятори

Передня панель

3 х 120 / 140-мм

Задня панель

1 х 120 / 140-мм

Верхня панель

3 х 120 / 140-мм або 1 х 180-мм

Нижня панель

1 х 120 / 140-мм

Підтримка СВО

Передня панель

360 / 280 / 240 / 140 / 120 мм

Верхня панель

420 / 360 / 280 / 240 / 140 / 120 мм

Нижня панель

120 мм

Задня панель

120 / 140 мм

Блок живлення

Немає

Матеріал

Передня панель

Пластик

Шасі

Сталь

Товщина шасі корпусу

0,8 мм

Товщина бічних стінок

0,83 мм

Розміри корпусу

233 х 451 х 520 мм

Вага (нетто)

9,1 кг

Сайт виробника

Сторінка продукту

Fractal Design

Fractal Design Define S Window

Упаковка та комплект поставки

Fractal Design Define S Window

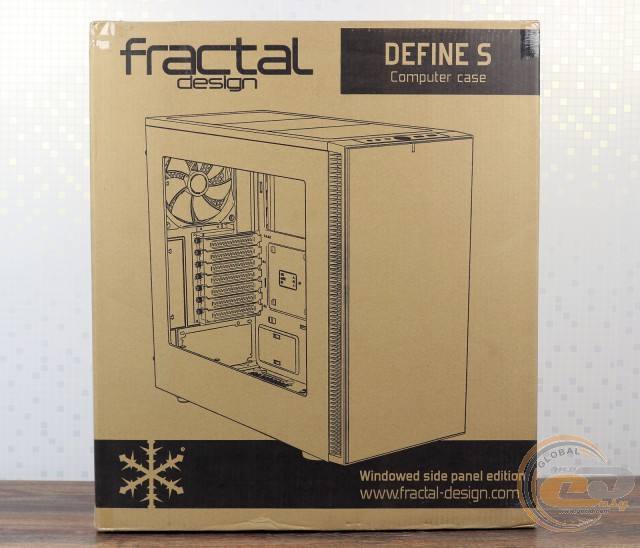

Корпус постачається в стандартній картонній упаковці. На її лицьовій стороні міститься схематичне зображення та назва даної моделі. Також тут зазначено, що в нашому розпорядженні опинилася модифікація з великому вікном із прозорого пластику на бічній панелі.

Fractal Design Define S Window

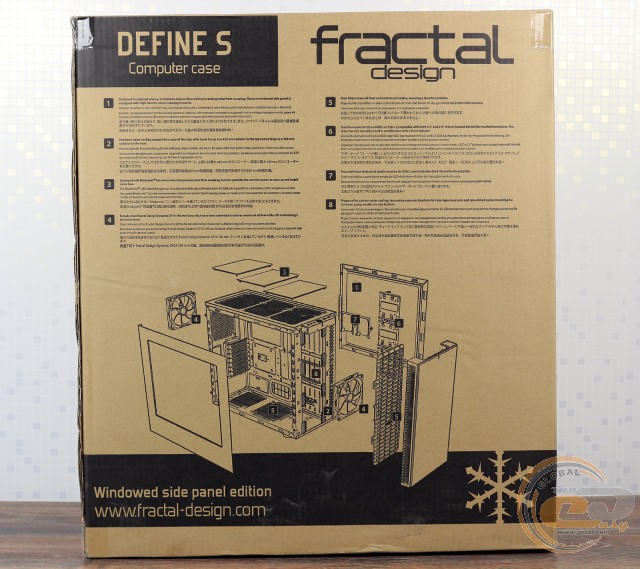

На звороті коробки перераховані основні переваги даної новинки:

  • дизайн передбачає підвищену звукоізоляцію й оптимальний розподіл повітряних потоків усередині;
  • забезпечена підтримка систем водяного охолодження з радіатором довжиною до 420 мм;
  • використовуються фірмові звукоізолюючі заглушки Moduvent для вентиляційних отворів на верхній частині корпусу;
  • наявність двох вентиляторів Fractal Design Dynamic GP14 (140 мм) у комплекті поставки;
  • присутність пилових фільтрів на передній і нижній панелі;
  • приховані посадкові місця для п'яти накопичувачів за піддоном для материнської плати;
  • можливість встановлення усередині резервуара та насоса СВО.

Fractal Design Define S Window

У комплект поставки Fractal Design Define S Window входять наступні компоненти:

  • набір гвинтів для кріплення системної плати, вентиляторів, накопичувачів, СВО та кришок корпусу;
  • два кріплення для фіксації резервуара СВО;
  • стяжки для кабелів;
  • посібник користувача та коротка інструкція.

Такий набір зможе задовольнить потреби практично будь-якого користувача, враховуючи досить просту конструкцію самого корпусу.

Зовнішній вигляд

Fractal Design Define S Window

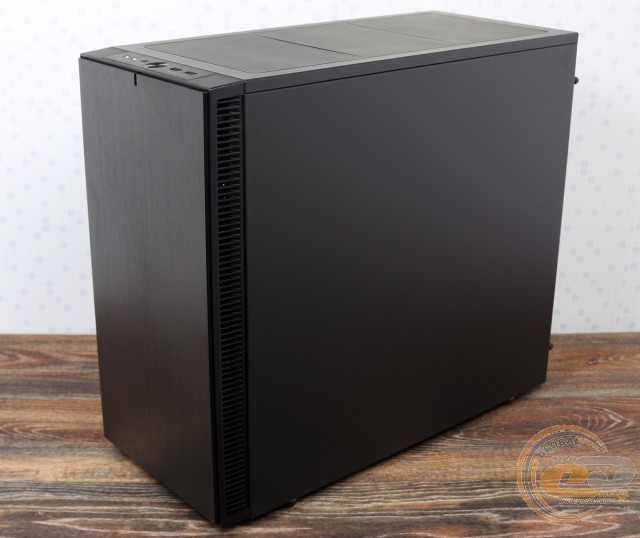

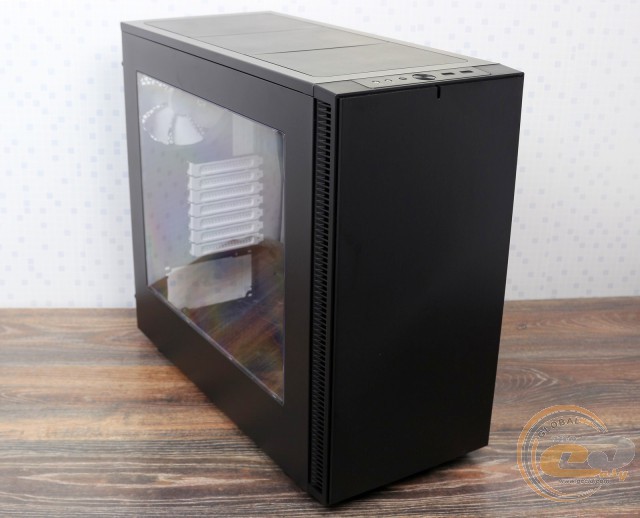

Модель Fractal Design Define S Window має строгий і лаконічний зовнішній вигляд. Вона виконана з металу і пофарбована в чорний матовий колір, тому відбитки пальців практично не видні. На бічних гранях лицьової панелі розташовані вентиляційні решітки для вільного доступу повітря усередину.

Fractal Design Define S Window

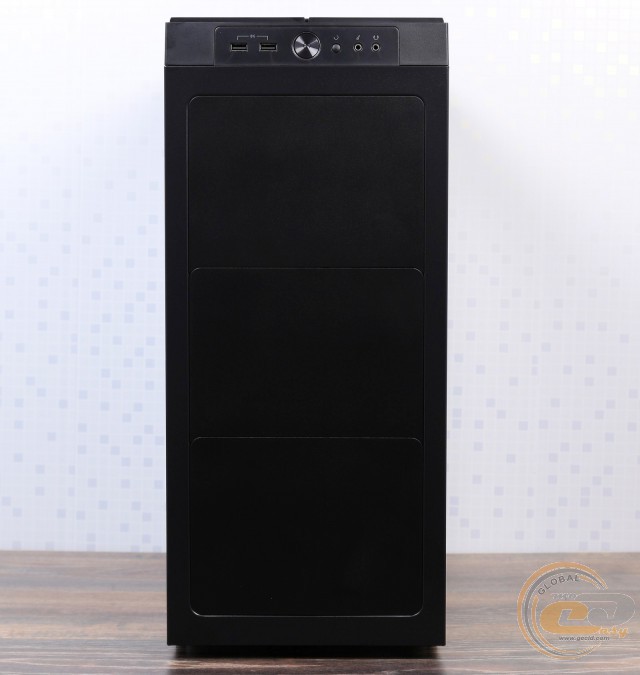

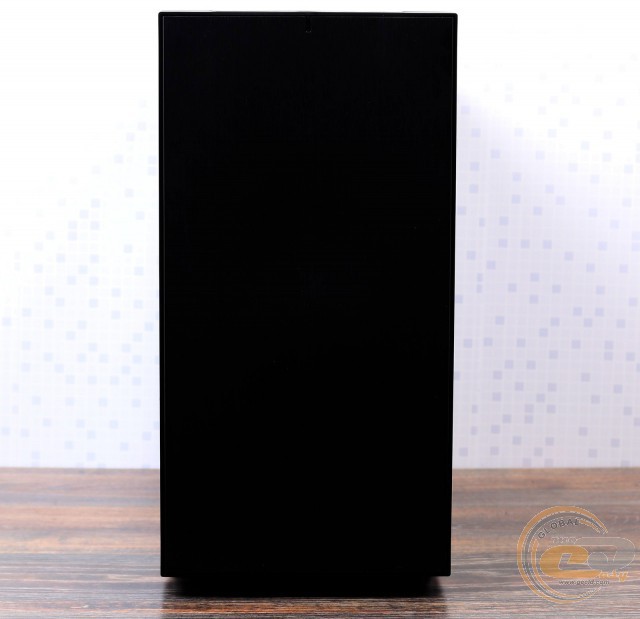

Сама лицьова панель є повністю суцільною і не обладнана дверцятами або відсіками для оптичних дисків. Єдиним функціональним елементом тут можна назвати світлодіодний індикатор активності жорсткого диска (він розташований у верхній частині) з помірною яскравістю світіння.

Fractal Design Define S Window

Fractal Design Define S Window

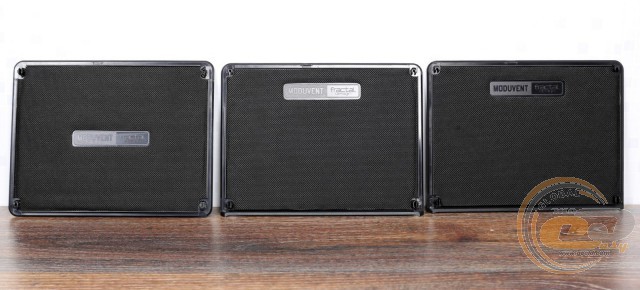

На верхній стінці корпусу розташовані вже згадані раніше три пластикові заглушки Moduvent. Їхнє використання підвищує звукоізоляцію. Якщо ж у пріоритеті поліпшене охолодження внутрішніх компонентів, то замість однієї або кількох із них можна встановити вентилятори.

Fractal Design Define S Window

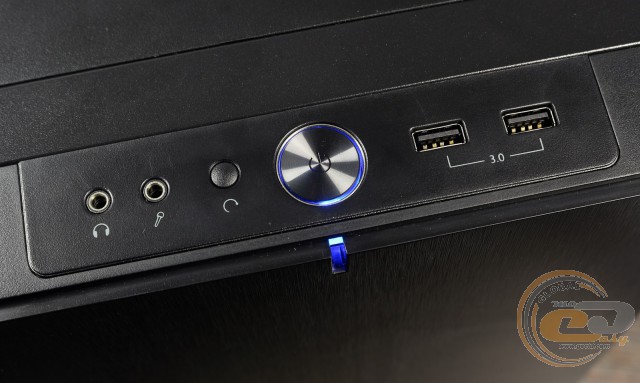

Поруч розташована панель керування, яка містить наступні інтерфейси: два порти USB 3.0, аудіовиходи для підключення навушників і мікрофона, а також клавіші ввімкнення й перезавантаження.

Fractal Design Define S Window

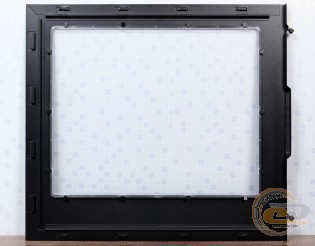

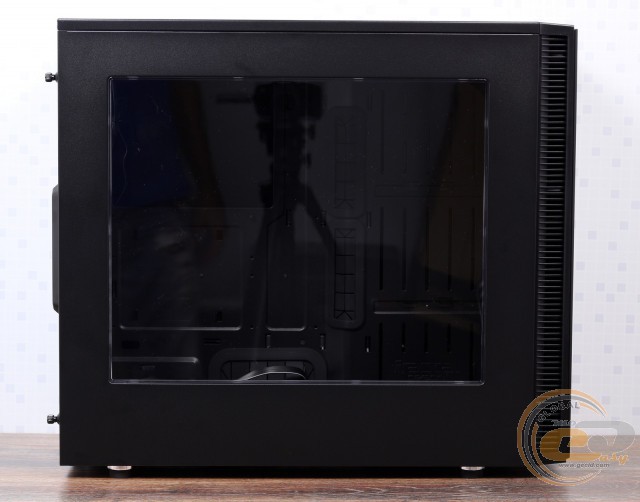

На лівій бічній панелі присутнє велике прозоре вікно, через яке можна розглянути внутрішню організацію компонентів у системному блоці. При наявності світлодіодів усередині таке рішення буде виглядати досить ефектно.

Fractal Design Define S Window

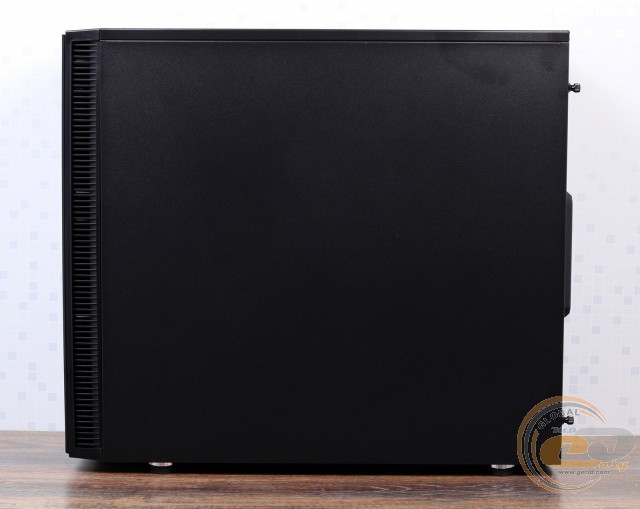

Права бічна стінка повністю суцільна й кріпиться за допомогою двох незнімних гвинтів, які можна відкрутити навіть без використання викрутки.

Fractal Design Define S Window

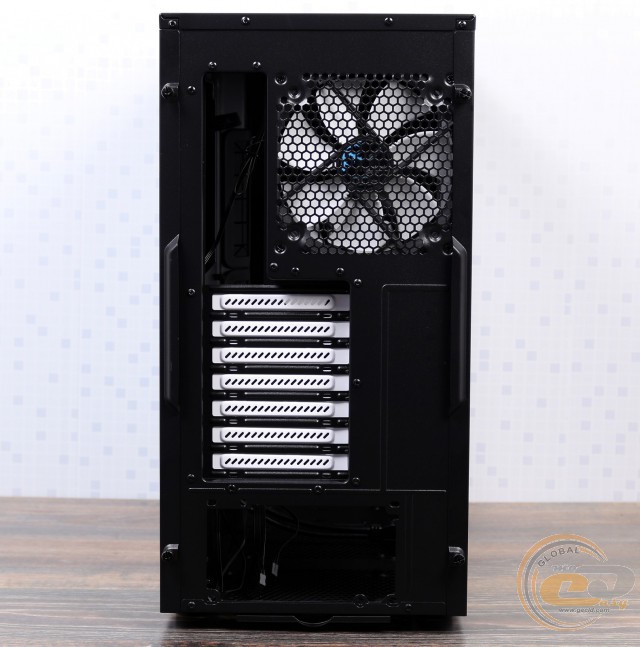

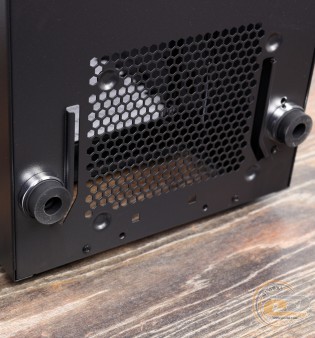

У нижній частині задньої панелі присутній відсік для блока живлення. Вище розташовані багаторазові білі заглушки слотів для карт розширення, які виглядають досить оригінально. З самому верху присутнє місце для інтерфейсної панелі материнської плати й для кріплення вентилятора діаметром 120 або 140 мм (у комплект входить вертушка Fractal Design Dynamic GP14 діаметром 140 мм).

Fractal Design Define S Window Fractal Design Define S Window

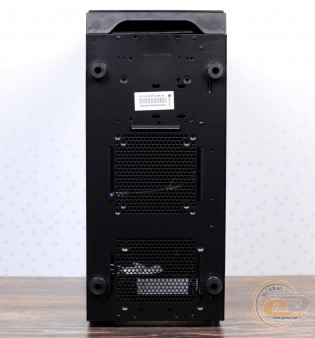

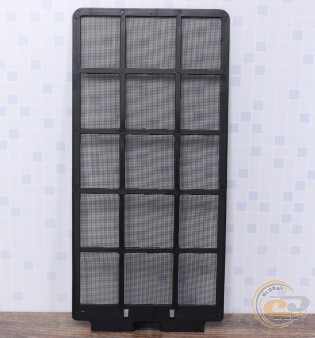

На дні корпусу знайшло притулок одне посадкове місце для вентилятора діаметром 120 або 140 мм. Якщо ж його не використовувати, то довжина сумісного блока живлення зростає з 170 мм до 300 мм. Як і належить якісним рішенням, на дні встановлений великий пиловий фільтр (290 х 140 мм) для очищення вхідного повітряного потоку.

Fractal Design Define S Window Fractal Design Define S Window

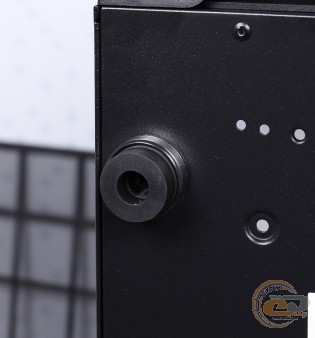

А чотири великі гумові ніжки забезпечують корпусу стійке положення на поверхні й перешкоджають її пошкодженню. Висота передніх і задніх ніжок однакова і становить 15 мм, а от діаметр гумової частини в них дещо різний: 25 мм у передніх і 30 мм у задніх.

Загальна якість складання корпусу виконана на високому рівні. Зазори або хиткі елементи відсутні. Кромка оброблена дуже добротно, тому гострі краї не виявлені.

Внутрішнє обладнання

Fractal Design Define S Window Fractal Design Define S Window

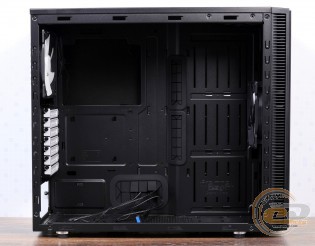

Fractal Design Define S Window дозволяє встановлювати материнські плати форм-факторів ATX, microATX і Mini-ITX. Товщина металевого шасі корпусу становить 0,8 мм, а бічних стінок − 0,83 мм. Відсутність усередині звичного кошика для накопичувачів дозволяє встановити габаритну відеокарту довжиною до 425 мм (430 мм згідно з нашими вимірами). Якщо ж на передній панелі не використовувати вентилятори або радіатори СВО, то доступний простір складе 450 мм (457 мм згідно з нашими вимірами). Також корпус дозволяє використовувати досить велику процесорну систему охолодження висотою до 180 мм (182 мм згідно з нашими вимірами).

Fractal Design Define S Window Fractal Design Define S Window

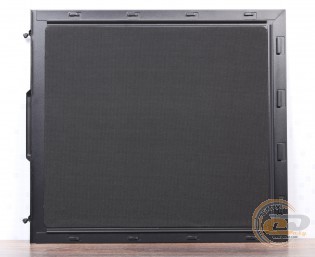

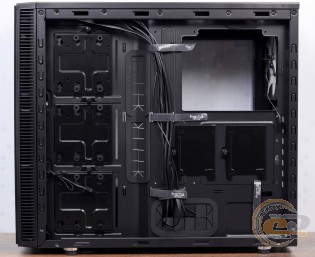

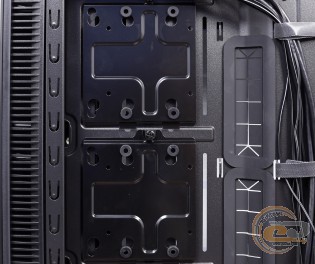

Права бічна стінка обклеєна звукоізоляційним матеріалом, який здатний поглинати шум від компонентів комп'ютера. Під кришкою присутні посадкові місця для п'яти накопичувачів. У правому верхньому куті розташований великий виріз, який дозволяє вільно розмістити практично будь-яку підсилювальну пластину на звороті материнської плати. Для прихованого укладання кабелів передбачений простір шириною до 40 мм, а також вбудовані стяжки для надійної фіксації проводів.

Fractal Design Define S Window Fractal Design Define S Window

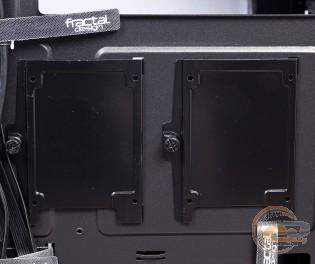

У лівій частині великої ніші розташовані три посадкові місця для 3,5 або 2,5-дюймових накопичувачів, які обладнані антивібраційними прокладками. Праворуч (під материнською платою) розмістилися ще два приховані відсіки для 2,5-дюймових SSD.

Fractal Design Define S Window Fractal Design Define S Window

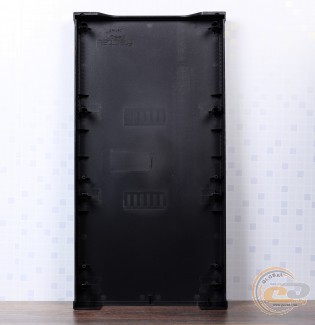

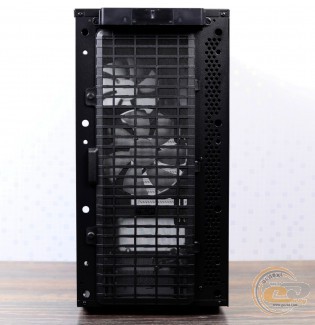

Знявши лицьову панель, можна виявити три посадкові місця для вентиляторів діаметром 120 або 140 мм, які прикриті пиловим фільтром (190 х 130 мм) на магнітному кріпленні.

Fractal Design Define S Window

Самі вертушки кріпляться в спеціальних полозках. Це дозволяє відрегулювати їхнє положення за висотою.

Fractal Design Define S Window

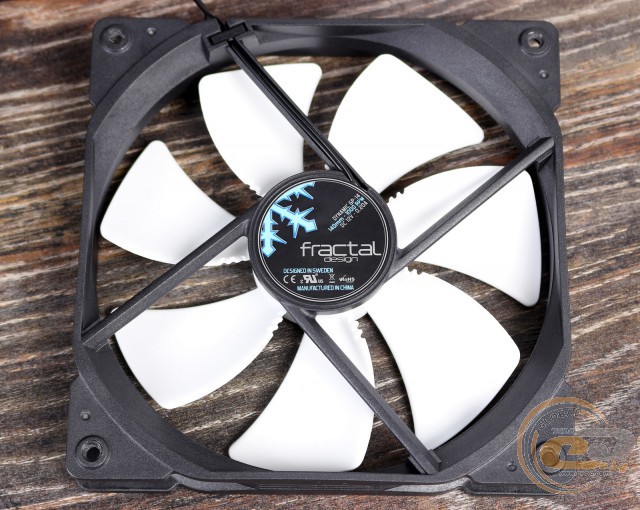

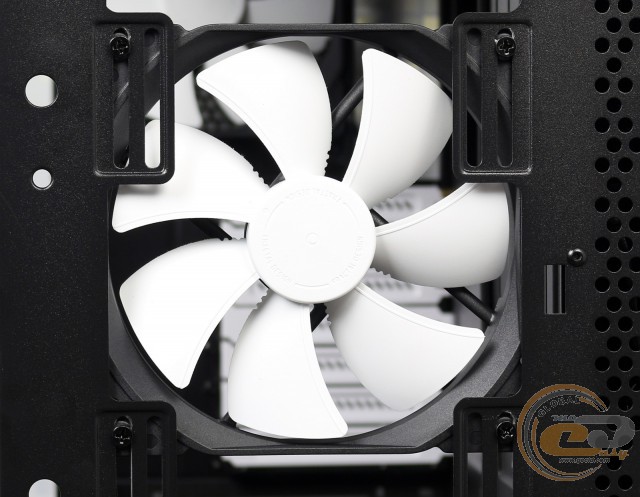

З самого початку тут встановлений один вентилятор Fractal Design Dynamic GP14 діаметром 140 мм, аналогічний тому, який зафіксований на задній панелі.

Fractal Design Define S Window

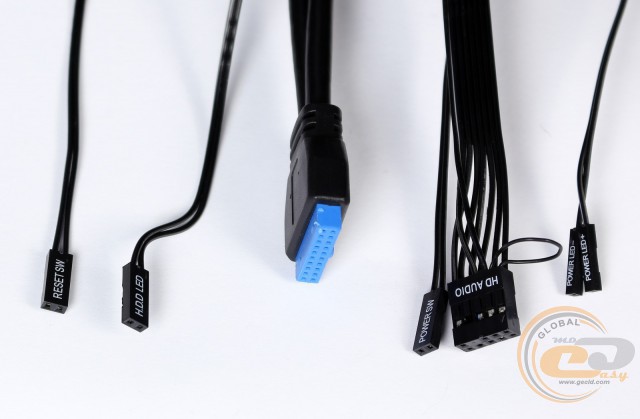

Набір кабелів для підключення інтерфейсів фронтальної панелі складається із:

  • конекторів для підключення клавіш ввімкнення/перезавантаження та LED-індикаторів (довжиною 800 мм);
  • портів USB 3.0 (довжиною 700 мм);
  • колодки для аудіороз’ємів (довжиною 940 мм).

Додаткові адаптери для вентиляторів з роз’ємами MOLEX (PATA) у комплект не входять, тому при потребі встановлення великої кількості кулерів, їх можна буде придбати окремо.

Fractal Design Define S Window

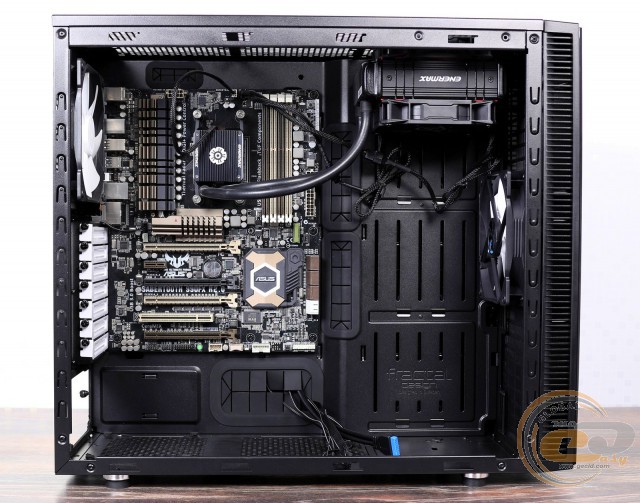

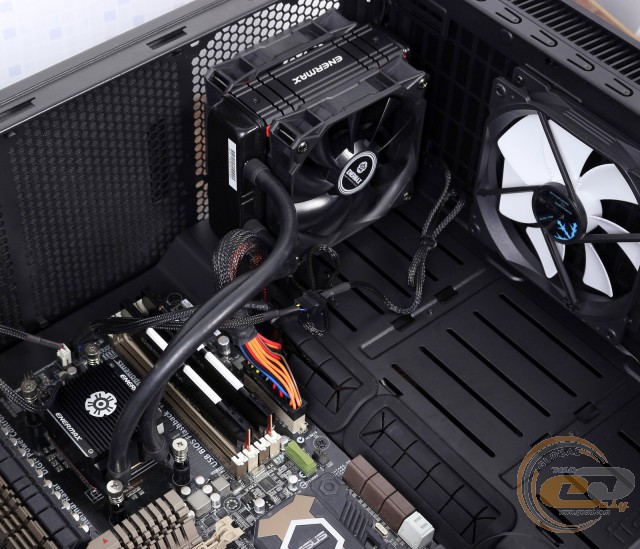

Складання комп'ютера в корпусі Fractal Design Define S Window виконується дуже легко. В основному це пов'язано з тим, що усередині відсутні кошики для накопичувачів і оптичних приводів. У нашому випадку була використана велика материнська плата формату ATX і СВО закритого типу для охолодження процесора. Її радіатор займає один відсік для 140-мм вентилятора.

Fractal Design Define S Window

Як бачите, усередині ще залишається вдосталь місця для вільної циркуляції повітря та встановлення п'яти додаткових вертушок. У цілому ж сюди поміститься й більш габаритна СВО, яка складається з резервуара з рідиною та повнорозмірного насоса.

Fractal Design Define S Window

Для укладання кабелів за піддоном материнської плати є вдосталь вільного місця. Комплектні стяжки дозволяють зручно їх зафіксувати й укласти. Головне ж, що тут можна розташувати до п'яти накопичувачів, які абсолютно не заважатимуть при встановленні або демонтажі інших компонентів.
