Огляд і тестування корпуса DEEPCOOL BARONKASE LIQUID: аристократ за народженням
15-02-2018
Офіційний анонс корпуса DEEPCOOL BARONKASE LIQUID відбувся в кінці грудня 2017 року. При його розробці фахівці DEEPCOOL спробували вирішити відразу кілька технічно складних завдань. По-перше, їм потрібно було зробити MicroATX-корпус з можливістю встановлення материнських плат формату ATX. По-друге, було прийнято рішення інтегрувати СВО для охолодження процесора, що значно спрощує завдання новачкам, яким не потрібно вникати в тонкощі підбору системи охолодження й турбуватися з приводу сумісності всіх компонентів у досить компактному корпусі.
Забігаючи вперед, можемо відразу сказати, що їм вдалося реалізувати всі ці напрацювання, хоча довелося піти на деякі хитрощі в розташуванні блока живлення. Вийшло незвично, цікаво, стильно й симпатично. Подробиці – нижче, а поки почнемо з технічних характеристик.
Специфікація
Модель |
DEEPCOOL BARONKASE LIQUID |
|||
Типорозмір корпуса |
MicroATX |
|||
Підтримка форм-факторів материнських плат |
ATX / microATX / Mini-ITX |
|||
Колір |
Чорний |
|||
Відсіки |
Зовнішні |
Немає |
||
Внутрішні |
2 х 3,5” / 2,5” 3 х 2,5” |
|||
Слоти для карт розширення |
5 |
|||
Максимальна довжина відеокарти |
340 мм |
|||
Максимальна висота процесорного кулера (в дужках – власні вимірювання) |
168 мм (171 мм) |
|||
Ширина простору для укладання кабелів |
18 мм |
|||
Роз'єми |
2 x USB 3.0 2 х аудіопорти |
|||
Попередньо встановлені вентилятори |
На тильній панелі |
1 х 120-мм |
||
На верхній панелі |
1 х 120-мм з RGB-підсвічуванням |
|||
Можливість встановити вентилятори |
На передній панелі |
1 x 140-мм / 2 х 120-мм |
||
На верхній панелі |
2 x 140- / 120-мм |
|||
На нижній панелі |
2 х 120-мм |
|||
Блок живлення |
Немає |
|||
Максимальна довжина блока живлення (в дужках – власні вимірювання) |
Знизу |
200 мм (210 мм) |
||
Зверху |
160 мм |
|||
Матеріали |
Передня панель |
Сталь завтовшки 1,35 мм |
||
Шасі |
Сталь завтовшки 0,66 – 0,7 мм |
|||
Права боковина |
Сталь завтовшки 0,89 мм |
|||
Ліва боковина |
Загартоване скло завтовшки 3,9 мм |
|||
Розміри корпуса (в дужках – власні вимірювання) |
470 x 423 x 215 мм (470 х 428 х 216 мм) |
|||
Маса (в дужках – власні вимірювання) |
10 кг (8,73 кг) |
|||
Попередньо встановлена СВО |
||||
Модель |
DEEPCOOL Captain 120EX |
|||
Сумісні платформи |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2066 |
|||
Рекомендований TDP процесорів |
140 Вт (AMD) / 150 Вт (Intel) |
|||
Радіатор |
||||
Матеріал |
Алюміній |
|||
Розміри |
154 х 120 х 27 мм |
|||
Водяний блок |
||||
Розміри |
92,5 х 93 х 85 мм |
|||
Швидкість помпи |
2300 об/хв ± 10% |
|||
Номінальна напруга помпи |
12 В |
|||
Діапазон робочих напруг помпи |
6 – 13,8 В |
|||
Максимальний робочий струм помпи |
0,2 А |
|||
Потужність споживання помпи |
2,4 Вт |
|||
Конектор підключення |
3-контактний |
|||
Вентилятор |
||||
Розміри |
120 х 120 х 25 мм |
|||
Тип вальниць |
Гідродинамічний |
|||
Швидкість роботи |
500 ± 150 – 1800 об/хв ± 10% |
|||
Максимальний повітряний потік |
69,34 CFM (117,8 м3/год) |
|||
Рівень шуму |
17,8 – 30 дБ(А) |
|||
Номінальна напруга |
12 В |
|||
Номінальна сила струму |
0,32 А |
|||
Потужність споживання |
3,84 Вт |
|||
Конектор підключення |
4-контактний |
|||
Сайт виробника |
Упаковка і комплект постачання

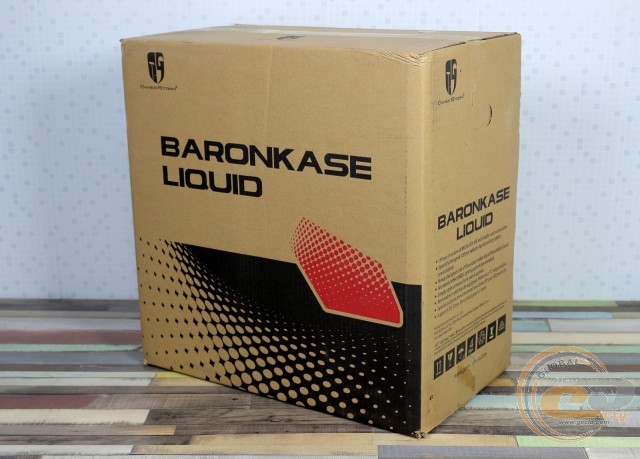

Новинка постачається в простій картонній коробці з отворами на бічних стінках для зручного транспортування. Зображення самого корпуса на упаковці відсутні, зате там можна знайти технічні характеристики й ключові особливості. Правда, всі вони наведені англійською мовою.
Комплект постачання містить:
- набір гвинтів для фіксації материнської плати, накопичувачів, блока живлення і вентиляторів;
- стяжки для дротів;
- набір гвинтів, гайок, шайб, планок і підсилювальна пластина для встановлення системи охолодження;
- термопаста у шприці;
- наліпка на корпус;
- керівництво користувача.

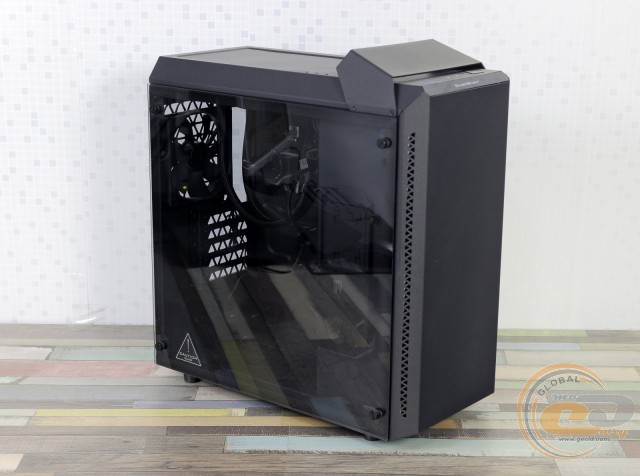

Зовнішній вигляд

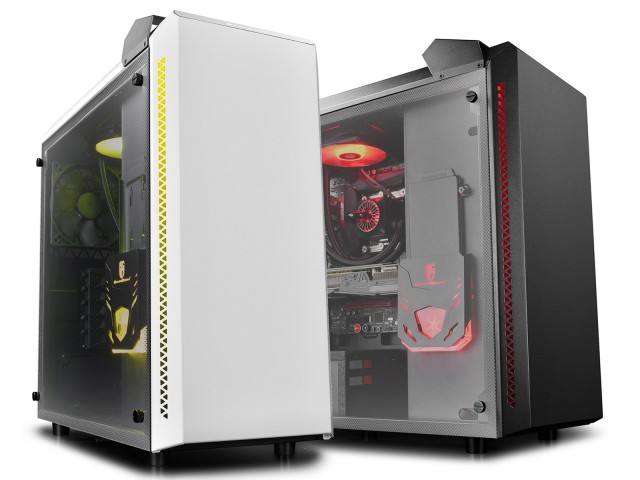

До нас на тестування потрапила чорна версія корпуса, хоча в продажу можна зустріти трохи дорожчий білий варіант. У будь-якому разі виглядає новинка стильно й привабливо, навіть без складеної всередині системи. Звичні обриси розбавляє бічна стінка з загартованого скла, перфорація з боків передньої панелі, яка при ввімкненні внутрішньої ілюмінації перетворюється на яскравий елемент декору, та надійна ручка для транспортування. Видно, що інженери й дизайнери працювали спільно, тому зовнішній вигляд DEEPCOOL BARONKASE LIQUID вийшов симпатичним і функціональним.
Суцільна лицьова панель не передбачає можливості встановлення 5,25" приводів або 3,5" пристроїв, оскільки за нею може розташовуватися блок живлення в разі використання ATX-плати. Також за нею передбачені два посадкові місця під 120-мм вентилятори або одне для 140-мм пропелера. Вони втягуватимуть холодне повітря через перфорацію з боків фронтальній панелі. А щоб разом із повітрям всередину не проник пил, використовується знімний фільтр, який за бажання можна легко очистити.

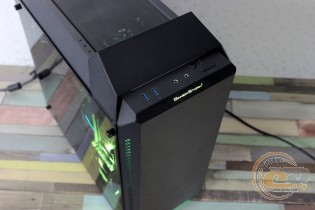

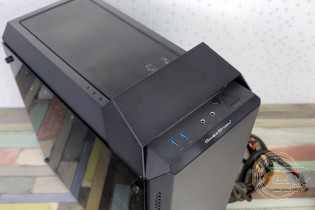

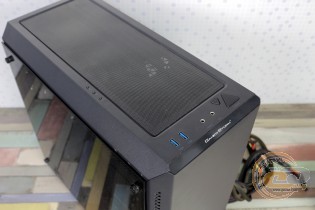

Верхня панель також рясніє цікавими та важливими елементами. У першу чергу відзначимо велику перфорацію практично по всій її площі, яка слугує для поліпшення температурного режиму всередині, адже саме процесорна СВО кріпиться до верхньої стінки й через неї виводить нагріте повітря. Поруч передбачене ще одне посадкове місце під 120- або 140-мм пропелер. Тобто за бажання комплектну 120-мм СВО можна замінити на 240-мм або 280-мм. А щоб пил не потрапляв усередину, перфорація прикрита знімною сіточкою.
Другим важливим елементом виступає знімна ручка для зручного транспортування корпуса. Вона надійно кріпиться на два гвинтики з кожного боку, тому її можна легко зняти, якщо, на ваш погляд, вона псує зовнішній вигляд. Біля неї можна помітити два порти USB 3.0, два 3,5-мм аудіороз'єми для навушників і мікрофона, а також кнопки ввімкнення та перезавантаження.

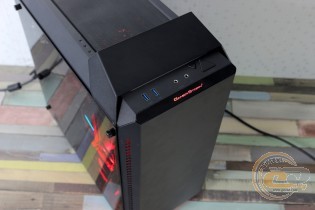

На стику верхньої і передньої панелі знаходиться прозорий напис «GameStorm», який підсвічується при активації внутрішньої ілюмінації.
І останніми важливими елементами верхньої панелі є кнопки «M», «P» і «S». Вони використовуються для регулювання внутрішнього підсвічування:
- «P» − вмикання / вимикання ілюмінації;
- «S» − регулює швидкість зміни кольору (доступно шість кольорів: яскраво-синій, червоний, зелений, синій, жовтий, білий);
- «M» − задає режим роботи (довільне або ручне перемикання кольорів).

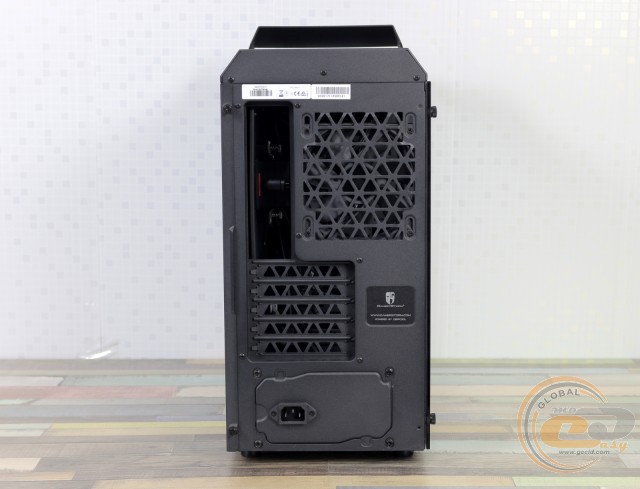

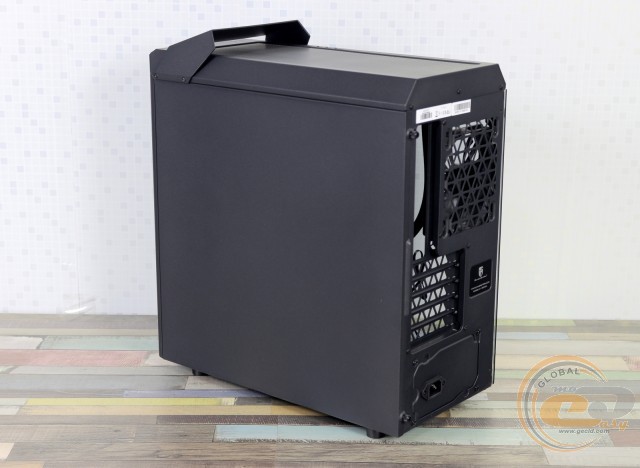

Задня стінка вже більш звична, але й вона має свою особливість. Вгорі бачимо отвір під інтерфейсну панель материнської плати і посадкове місце під 120-мм вентилятор. Трохи нижче знаходяться п'ять слотів для карт розширення, під якими передбачене місце для блока живлення. Але якщо в системі використовується ATX-плата, то джерело розташовується в передній частині корпуса, а сюди вставляється спеціальна заглушка (як на фото). Вона використовує подовжувач для підключення до блока живлення, тому зовнішній мережевий дріт у будь-якому разі підводиться до нижньої частини системника.

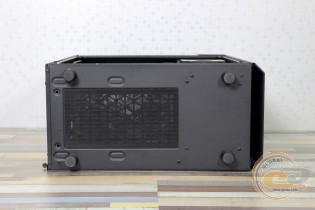

Нижня стінка також радує продуманим дизайном. У першу чергу відзначаємо велику перфорацію, прикриту знімним пиловим фільтром. І неважливо, чи будуть тут додаткові вентилятори, блок живлення або ці посадкові місця залишаться незадіяними – головне, що в будь-якому разі поліпшується температурний режим всередині системи.

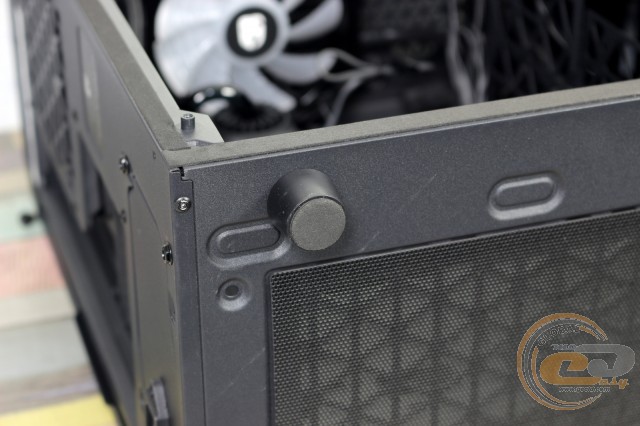

А по-друге, в очі кидаються ніжки заввишки 18 мм з діаметром 22 мм і 0,5-мм гумовими насадками, які забезпечують додаткову стійкість і перешкоджають появі подряпин на поверхні. Завдяки їм нижня стінка піднімається для ефективнішого теплообміну через вентиляційні отвори.

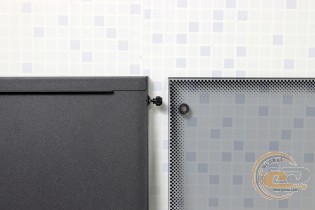

Права боковина особливо не примітна в плані дизайнерських рішень, але кріпиться вона за допомогою зручних у роботі гвинтів з фігурними голівками.

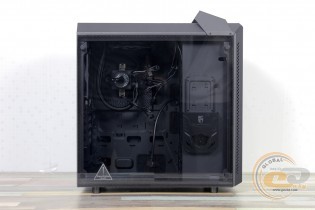

Ліва представлена 3,9-мм загартованим склом. Для її кріплення використовуються чотири гвинтики по периметру, а самі кріпильні отвори обладнані гумовими втулками для надійної фіксації. З тією ж метою по периметру під склом знаходиться гумова смужка. Одним словом, фіксація панелі дуже надійна, а деренчання відсутні.
Загалом жодних претензій до зовнішнього вигляду корпуса DEEPCOOL BARONKASE LIQUID у нас не виникло. Навіть відбитки пальців на чорній матовою фарбі слабо помітні й легко видаляються.
Внутрішня будова

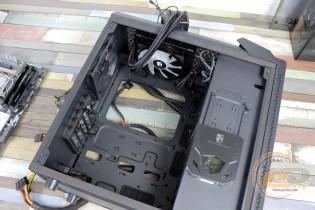

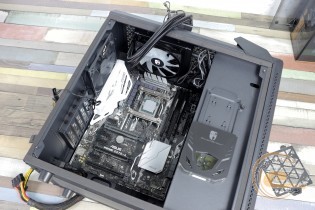

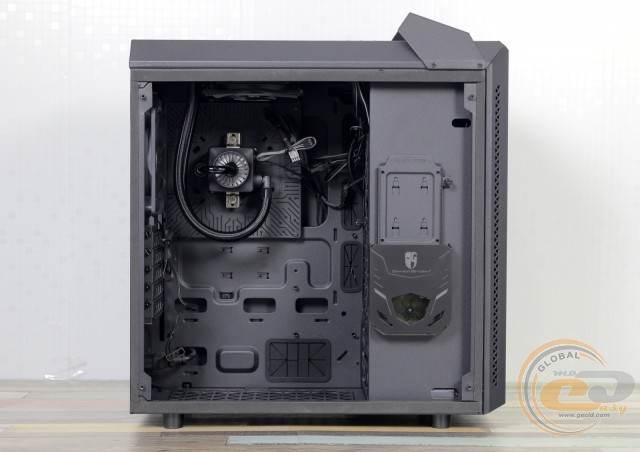

Ми вже звикли бачити двосекційне компонування внутрішнього простору, коли верхня частина відведена під материнську плату, а нижня (для блока живлення та кошика з накопичувачами) прикрита кожухом. Та оскільки в даному разі ставка робилася на компактність, то від подібного дизайну довелося відмовитися.
Якщо використовуватиметься ATX-плата, тоді вона займає всю ліву частину внутрішнього простору, залишаючи внизу можливість монтажу двох 120-мм вентиляторів. Якщо ж встановити модель формату microATX або Mini-ITX, то внизу залишається простір для блока живлення, але тоді пропелерам доведеться пошукати інше місце дислокації.

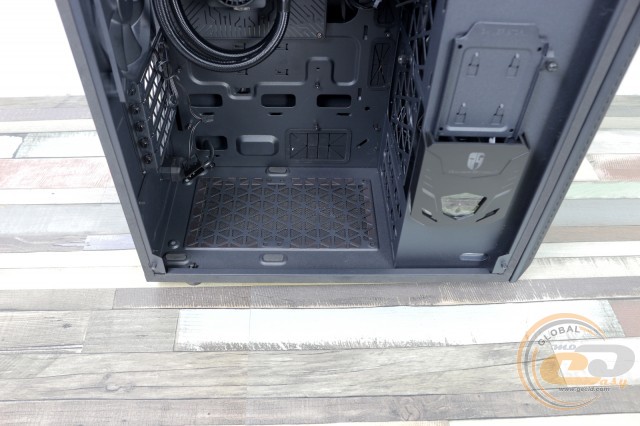

Місце під джерело завбачливо оснащене антивібраційними прокладками. Його довжина не повинна перевищувати 200 мм відповідно до рекомендацій виробника (ми наміряли там 210 мм).

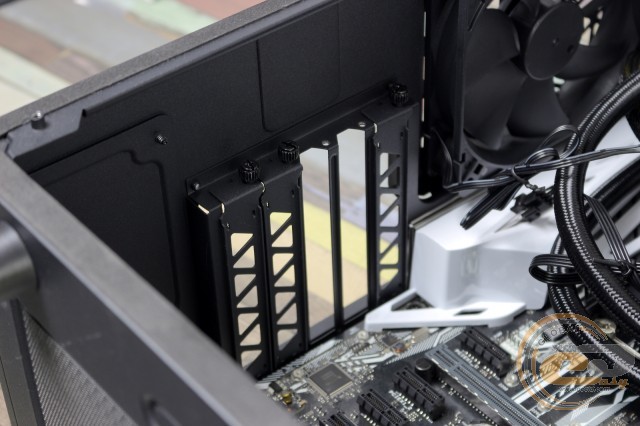

Усі заглушки для карт розширення зроблені багаторазовими. Вони кріпляться за допомогою гвинтів з накатаною голівкою. Правда, їх усього п'ять, хоча зазвичай в ATX-платах передбачено сім слотів для карт розширення, тому можуть виникнути складнощі.
І, звичайно ж, не обійшлося без вирізу в області процесора, який дозволить встановлювати або змінювати систему охолодження CPU без демонтажу материнської плати. [MORE]

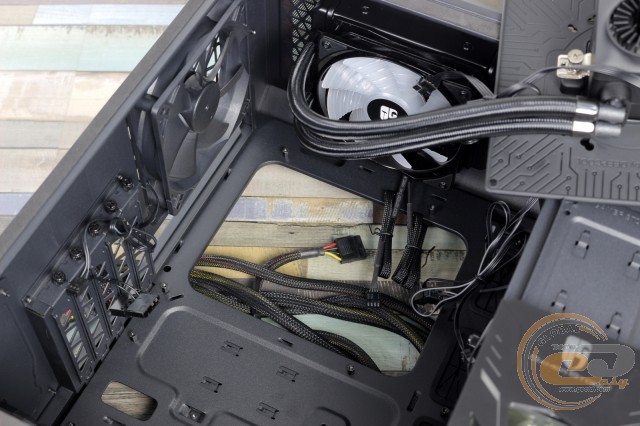

Для накопичувачів передбачено п'ять посадкових місць. Два з них знаходяться в спеціальному кошику, розташованому біля фронтальної стінки. Сюди можна встановити два 3,5" або 2,5" рішення, попередньо закріпивши їх гвинтами на спеціальних кронштейнах.
Також у корпусі передбачені ще три посадкові місця виключно для 2,5" накопичувачів. Знову ж таки, для їх монтажу доведеться скористатися спеціальними кронштейнами.

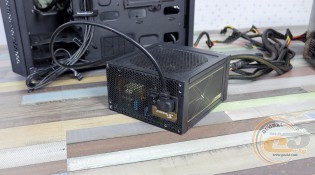

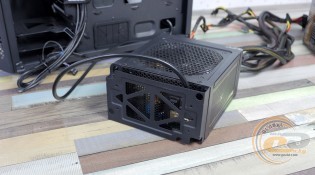

Одним з найбільш трудомістких моментів виявився монтаж блока живлення в передній частині корпуса. Для цього необхідно спочатку підключити до нього вже згаданий подовжувач, щоб згодом можна було використовувати розетку на тильній панелі для підключення кабелю живлення. Потім до цього ж боку джерела кріпимо спеціальний кронштейн, необхідний для надійного утримання блока в підвішеному стані.
Після цього обережно фіксуємо його під верхньою панеллю, а кабелі, що звисають, можна прокласти за піддоном для материнської плати або відразу ж вивести через великі отвори решітки поблизу передньої панелі. Такий підхід доволі цікавий і незвичайний. У візуальному плані він викликає асоціацію з кажаном, але у функціональному – позбавляє вас можливості використовувати кнопку ввімкнення / вимкнення блока живлення. До того ж встановлення ускладнюється через наявність трубок системи охолодження, які виходять з індикатора потоку. Ми починали складання системи саме з монтажу джерела, але, можливо, краще спочатку закріпити материнську плату, щоб потім було зручніше прокладати всі дроти.

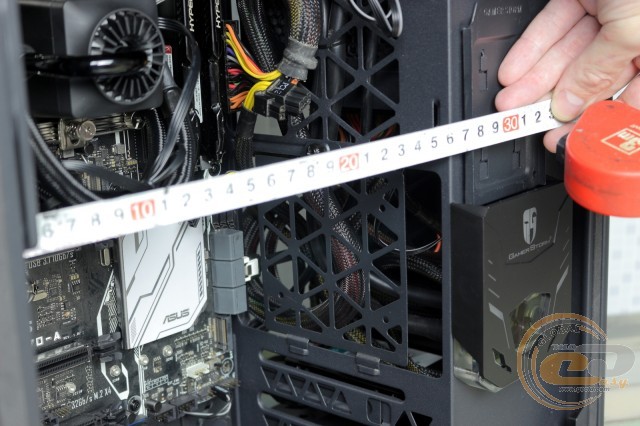

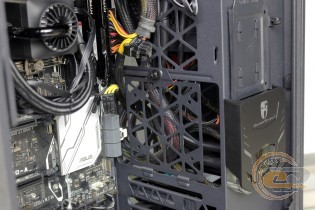

Другий нюанс стосується монтажу відеокарти. Від задньої панелі до решітки в передній частині ми наміряли 245 мм для відеоадаптера, хоча виробник рекомендує використовувати моделі завдовжки до 240 мм. Якщо ж у вас відеокарта довша, тоді доведеться цю решітку демонтувати (тобто ви втрачаєте одне посадкове місце під накопичувач). У такому разі довжина відеоприскорювача може становити 340 мм. Однак знову є «але»: вкрай бажано, щоб його висота не перевищувала 120 мм.

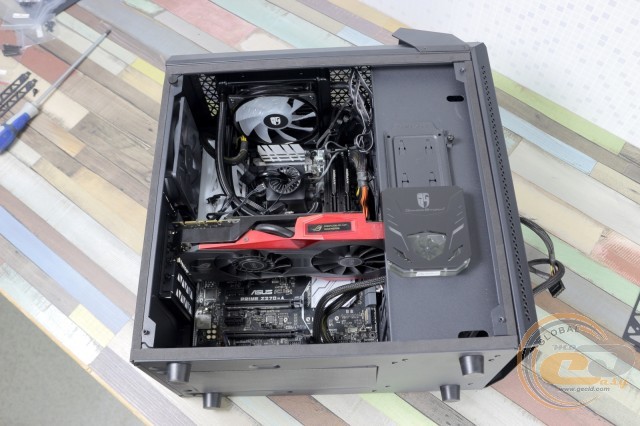

Наша тестова відеокарта має 295 мм у довжину і 136 мм у висоту, тому з її встановленням довелося трохи повозитися. І ще: постарайтеся додаткове живлення підключати до моменту встановлення довгої відеокарти в слот PCIe x16. Ну й не слід забувати, що в розпорядженні є лише п'ять слотів розширення, і що знімна решітка знаходиться лише в одному місці, а її габарити обмежені. Тому бажано перед купівлею корпуса визначитися з моделями та кількістю відеокарт і інших карт розширення, дізнатися їх габарити і прикинути, де вони перебуватимуть на материнській платі, чи вистачить для них місця з урахуванням установки інших комплектуючих.

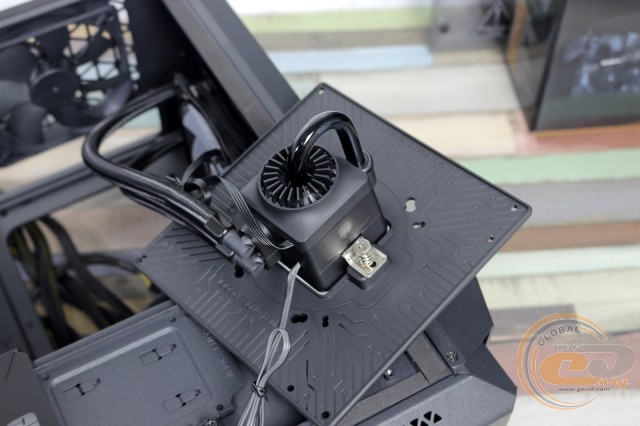

А тепер переходимо, мабуть, до головної особливості DEEPCOOL BARONKASE LIQUID – попередньо встановленої СВО DEEPCOOL Captain 120EX. Вона вже встановлена в корпусі, тому вимагає мінімум зусиль від користувача для монтажу на процесорі. Для початку необхідно звільнити водоблок від прикріпленої до нього пластини, що закриває виріз у піддоні для материнської плати.
Після цього обов'язково слід зняти захисну наліпку з основи, щоб забезпечити коректну роботу СВО. Принагідно можна помилуватися якісним шліфуванням мідної основи.

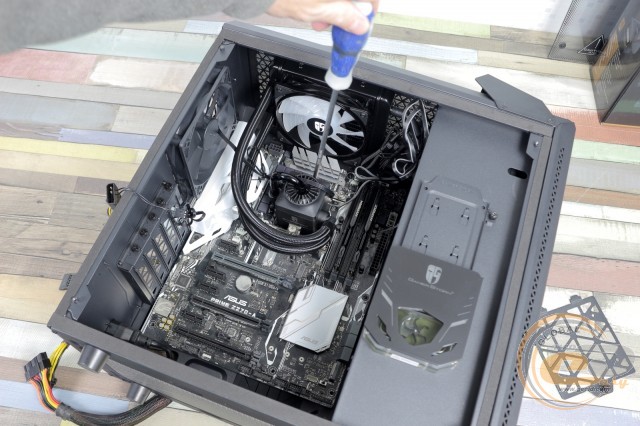

Подальший процес монтажу наочно описаний у керівництві користувача, тому ми поділимося лише ключовими моментами. Для початку слід уважно вивчити комплектну підсилювальну пластину й підібрати потрібні отвори для своєї платформи. Вони всі підписані: пара у формі «8» призначена для Intel Socket LGA1366 і Socket LGA115X, а у формі знаку «∞» – для AMD Socket AM4 й інших платформ AMD.

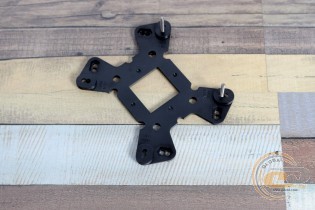

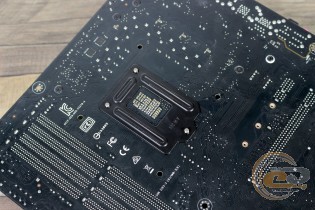

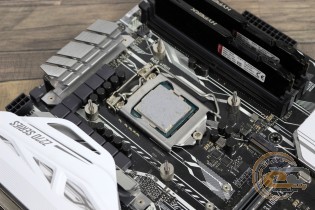

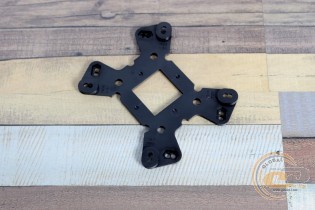

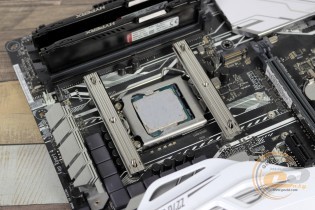

Потім пронизуємо потрібні отвори гвинтами й встановлюємо підсилювальну пластину на материнську плату. Для платформ AMD з лицьового боку попередньо необхідно прибрати стандартну систему кріплень. Звичайно, в цьому моменті процесор вже повинен бути встановленим у роз'єм, а його теплорозподільна кришка повинна бути вкритою шаром термопасти.
З лицьового боку материнської плати фіксуємо гвинти за допомогою втулок з рискою. Після цього встановлюємо на них дві монтажні планки (керівництво користувача рекомендує встановлювати їх перпендикулярно до DIMM-слотів) і притискаємо їх за допомогою спеціальних гайок.
Останній етап – встановлення на процесор водоблока та фіксація його положення за допомогою двох пружних гвинтів. Потім підключаємо живлення до помпи та пропелера.

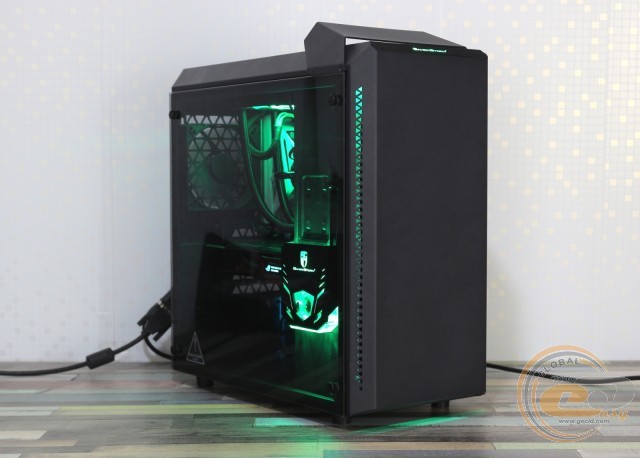

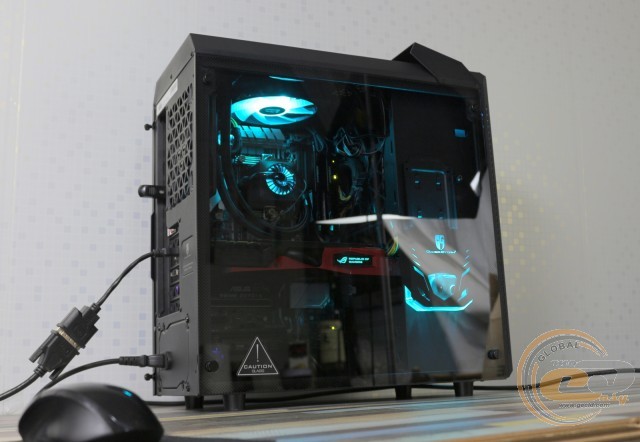

СВО може підсвічуватися в процесі роботи завдяки використанню ілюмінації в конструкції вентилятора, водоблока й індикатора потоку. Елементи управління знаходяться на верхній панелі – це вже згадані кнопки «M», «P» і «S».

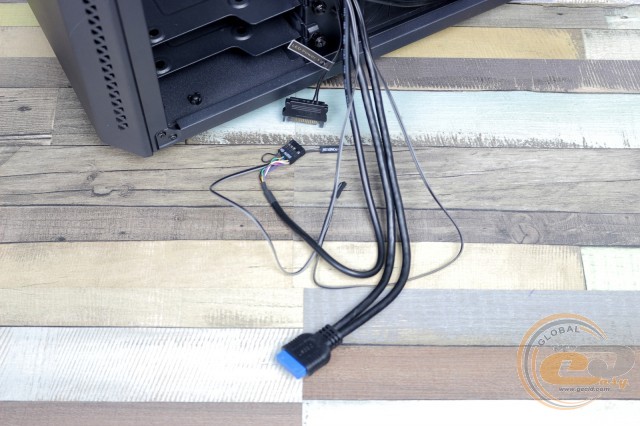

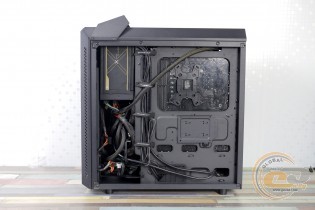

Довжини інтерфейсних кабелів достатньо для зручного їх підключення. До того ж їх можна заховати від цікавих очей, як і інші інтерфейсні дроти, завдяки отворам у піддоні та зручним застібкам Velcro.
Найменування |
Довжина, см |
USB 3.0 |
70 |
HD Audio |
70 |
Кнопки й індикатори |
70 |
Управління LED-підсвічуванням |
50 |
Якість підгонки і обробки країв заслуговує лише схвальних відгуків: жодних щілин або загострених країв немає, тому при монтажі зеленку можна не діставати з аптечки. Сам же корпус доволі міцний, жодних деренчання або вібрацій у процесі тестування ми не помітили.
Тестування
Процесор |
Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ) |
Кулер |
Scythe Mugen 3 |
Материнська плата |
ASUS PRIME Z270-A (Socket LGA1151) |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5 |
SSD-накопичувач |
SSD KINGMAX SME35 Xvalue |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W) |
Термопаста |
Noctua NT-H1 |

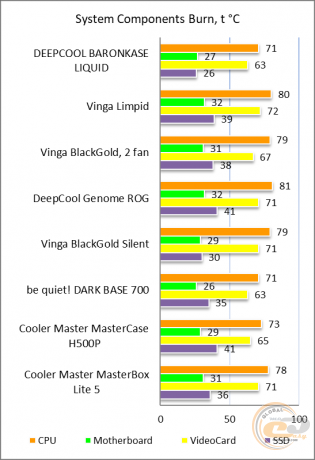

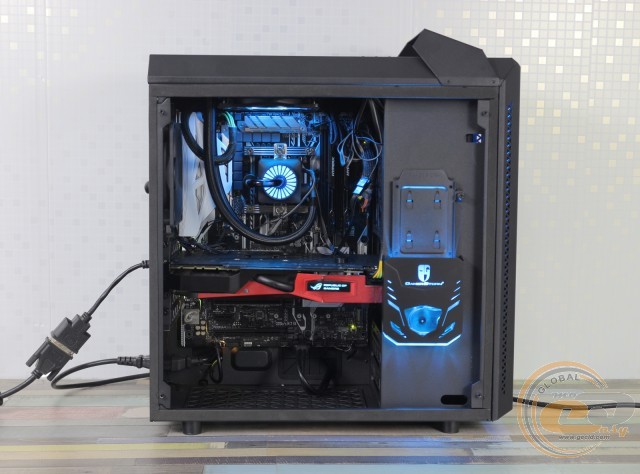

Корпус DEEPCOOL BARONKASE LIQUID тестувався в стоковому стані, тобто з одним попередньо встановленим 120-мм вентилятором на тильній панелі, який працював на швидкості 900 об/хв, і зі 120-мм пропелером СВО на верхній стінці. Частота обертання його лопатей склала 1800 об/хв, а швидкість роботи помпи водоблока – 2400 об/хв. Шум від їх функціонування знаходиться в комфортній зоні, а температура в приміщенні на момент тестування становила 25°С.

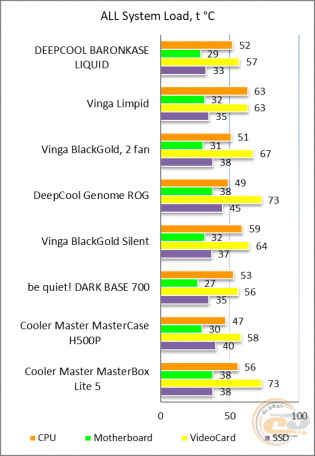

Діаграма «All System Load» відображає нагрівання компонентів після 30 хвилин 3DMark Fire Strike у режимі Ultra (роздільність 4K). А режим «System Component Burn» демонструє температури при навантаженні додатками AIDA64 (Stress CPU і FPU) і MSI Kombustor протягом 15 хвилин.
В обох тестових режимах абсолютно всі ключові вузли характеризуються відмінними температурними показниками, обходячи деяких представлених конкурентів. А це свідчить не лише про ефективність роботи СВО, але й про продуманість конструкції загалом, в якій передбачено достатньо вентиляційних отворів для терморегуляції. І це незважаючи на доволі компактні розміри та наявність єдиного корпусного вентилятора.
Підсумки
Корпус DEEPCOOL BARONKASE LIQUID відверто порадував своїм дизайном і функціональними можливостями. Головною його перевагою є попередньо встановлена СВО DEEPCOOL Captain 120EX. Вона може використовуватися з процесорами AMD і Intel різних поколінь, TDP яких не перевищує 140-150 Вт. Тобто в більшості випадків вона гарантує стабільну роботу в номіналі та можливість їх розгону. А оскільки це СВО закритого типу, то жодного додаткового обслуговування вона не потребує.
Приємно, що комплектна «водянка» – це не єдина перевага корпуса. І якщо дизайн – це питання суб'єктивне (одним може сподобатися, іншим ні), то продуманість інтерфейсу та якість виконання – речі вельми об'єктивні. Зокрема, радує можливість встановлення ATX-плат у корпус формату MicroATX, наявність численних вентиляційних отворів, обов'язково прикритих пиловими фільтрами, зручний кабель-менеджмент, продуманість встановлення компонентів і транспортування самого системного блока. А завдяки яскравому LED-підсвічуванню з можливістю ручного налаштування режиму роботи ви зможете милуватися комплектуючими через загартоване скло.
Звичайно, бажання зменшити габарити корпуса принесло низку обмежень. Наприклад, є лише п'ять слотів під карти розширення; довжина відеокарт обмежена 240 мм (340 мм, якщо прибрати решітку біля передньої панелі); у разі використання ATX-плати блок живлення доведеться підвісити біля фронтальній панелі, втративши доступ до розташованої на ньому кнопки ввімкнення. Одним словом, перед покупкою обов'язково треба подумати про всі компоненти і про їх комфортне розміщенні всередині. Хоча це зауваження справедливе для будь-яких систем, особливо компактних.
В Україні вартість корпуса DEEPCOOL BARONKASE LIQUID у чорному варіанті забарвлення на момент підготовки огляду становила 4789 грн ($179). Його можна знайти в магазинах CAN, Elmir і TeleMart. Білий варіант обійдеться в 4906 грн ($184). Цінник немаленький, але треба пам'ятати, що в комплекті ви отримуєте СВО.
Переваги:
- симпатичний дизайн;
- компактний форм-фактор і наявність знімної ручки для зручного транспортування;
- попередньо встановлена процесорна СВО;
- наявність прозорого вікна з загартованого скла;
- висока якість збірки шасі, обробки країв панелей і фарбування корпуса;
- хороша жорсткість конструкції;
- продумане компонування внутрішнього простору;
- можливість встановлення відеокарт завдовжки до 340 мм і процесорних кулерів заввишки до 168 мм (якщо вирішите відмовитися від СВО);
- наявність посадкових місць під 2,5-дюймові накопичувачі;
- наявність пилових фільтрів, м'яких ніжок, а також вібропоглинальних елементів у місці встановлення БЖ;
- наявність одного комплектного корпусного вентилятора;
- можливість встановлення до п'яти пропелерів;
- можливість прихованого укладання кабелів;
- наявність барвистого LED-підсвічування з можливістю управління режимом його роботи;
- відмінні показники температури й шуму.
Особливості:
- незвичайний монтаж блока живлення при встановленні ATX-плати;
- наявність лише 5 слотів під карти розширення;
- найзручніше працювати з відеокартами, висота яких не перевищує 120 мм.
Автор: Сергій Буділовський
Переклад: Юрій Коваль
Висловлюємо подяку компанії DEEPCOOL за наданий для тестування корпус.
