Огляд і тестування корпуса Cooler Master MasterCase H500M: фантастичний корпус, і що в ньому є

На червневій виставці Computex 2018 компанія Cooler Master показала корпус Cooler Master MasterCase H500M. Де-факто і де-юре він є продовженням ідей, закладених у раніше протестованому Cooler Master MasterCase H500P.

Cooler Master MasterCase H500M

Новинка позбулася акрилових вставок - тепер використовується виключно загартоване скло. Для поліпшення повітряного потоку центральну частину передньої панелі замінили на сітку. Вентилятори обзавелися підтримкою адресним RGB-підсвічуванням. Кілька цікавих змін отримала і внутрішня будова шасі. Звичайно, підросла і ціна - $200 проти $150 минулої моделі. Про все це ми і розповімо в цьому матеріалі.

Специфікація

Модель

Cooler Master MasterCase H500M (MCM-H500M-IHNN-S00)

Типорозмір корпуса

Middle Tower

Підтримка форм-факторів материнських плат

E-ATX / ATX / microATX / Mini-ITX

Колір

Чорно-сірий

Відсіки

2 х 3,5” / 2,5” (внутрішні)

6 х 2,5” (внутрішні)

Слоти для карт розширення

7 + 2

Максимальна довжина відеокарти (у дужках – власні вимірювання)

412 мм (430 мм)

Максимальна висота процесорного кулеру (у дужках – власні вимірювання)

190 мм (208 мм)

Максимальна довжина блока живлення (у дужках – власні вимірювання)

200 мм (220 мм)

Роз'єми

4 x USB 3.0

1 x USB 3.1 Type-C

2 х аудіопорти

Попередньо встановлені вентилятори

На передній панелі

2 х 200-мм (Cooler Master DF2003012SEMN ARGB, 800 об/хв)

На тильній панелі

1 х 140-мм (Cooler Master DF1402512SELIN, 1200 об/хв)

Можливість встановити вентилятори

На передній панелі

3 х 120-мм / 140-мм або 2 х 200-мм

На тильній панелі

1 х 120-мм / 140-мм

На верхній панелі

3 х 120-мм или 2 х 140-мм / 200-мм

Можливість встановити СВО

На передній панелі

120 мм / 140 мм / 200 мм / 240 мм / 280 мм / 360 мм (доступна ширина 70 мм)

На тильній панелі

1 х 120 мм / 140 мм

На верхній панелі

120 мм / 140 мм / 240 мм / 280 мм / 360 мм (доступна ширина 43 мм)

Блок живлення

Немає

Матеріали

Передня / верхня панелі

Загартоване скло і / або металева сітка

Шасі

Сталь завтовшки 0,87-093 мм

Бічні панелі

Загартоване скло завтовшки 4 мм

Габарити (В х Ш х Д) (у дужках – власні вимірювання)

546 х 248 х 544 мм

(545 x 245 x 545 мм)

Вага (власні вимірювання)

13,620 кг

Гарантія

24 місяці

Сайт виробника

Cooler Master Co., Ltd.
Сторінка продукту

Упаковка і комплект постачання

Cooler Master MasterCase H500M Cooler Master MasterCase H500M

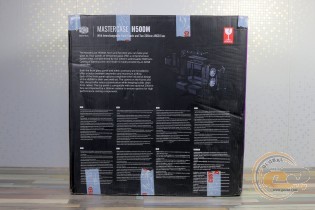

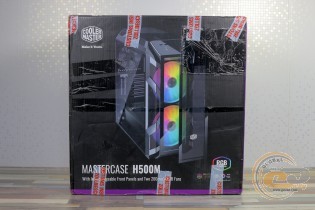

Cooler Master MasterCase H500M запакований у величезну картонну коробку, витриману в темних і фіолетових тонах. На її зверхньому боці красується зображення корпуса і назва моделі, а також зазначені технології, що використовуються, підсвічування компаній ASUS, ASRock, GIGABYTE і MSI. На звороті можна ознайомитися з конструкцією шасі і списком його основних переваг на декількох мовах, включно і російську. На боковинах ви знайдете детальну специфікацію вироби і ручки для перенесення.

Cooler Master MasterCase H500M

Cooler Master MasterCase H500M

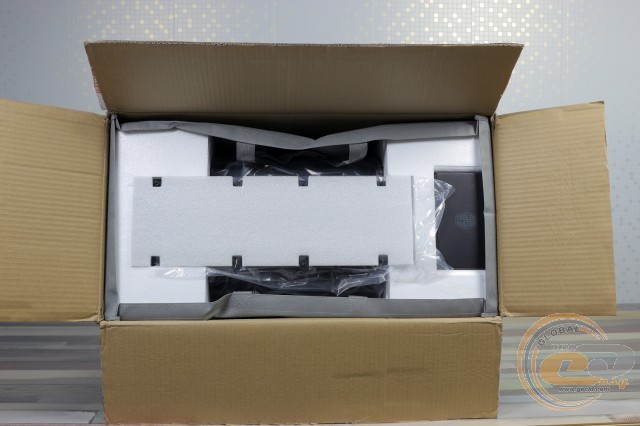

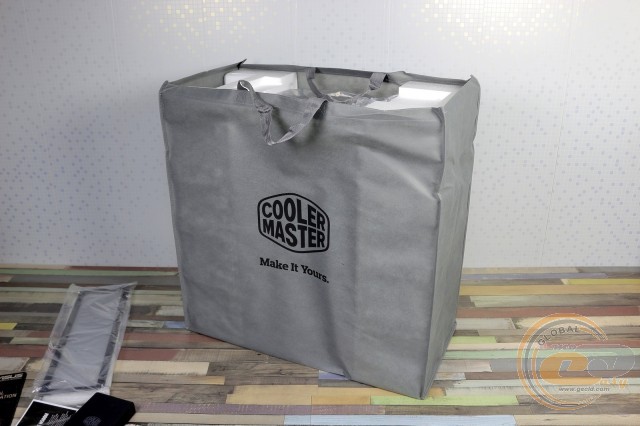

Усередині корпус поміщений не тільки в пінопластові форми і поліетилен, але і в тканинну сумку, яка стане в нагоді при подальшому транспортуванні вже готового системного блоку.

Cooler Master MasterCase H500M

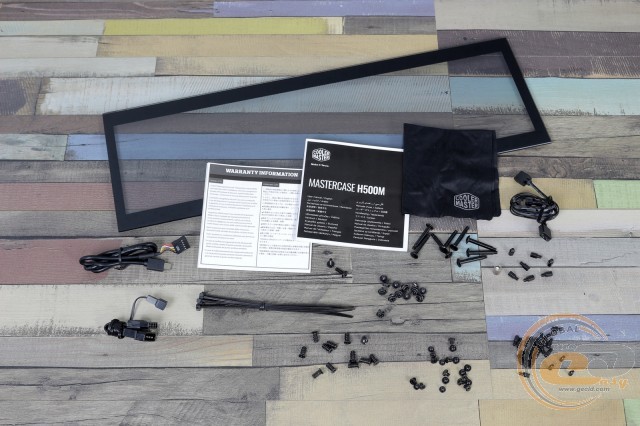

Комплект постачання має всі необхідні аксесуари для збірки комп'ютера:

  • додаткову передню скляну панель;
  • набір стійок і гвинтів для кріплення материнської плати;
  • накидну головку для встановлення стійок;
  • набір гвинтів для фіксації блоку живлення і накопичувачів;
  • набір гвинтів для кріплення вентиляторів і радіаторів СВО;
  • перехідник з Molex на 3-pin FAN;
  • адаптер ARGB і підключення вентиляторів;
  • одноразові стяжки для дротів;
  • тканинну фібру для протирання поверхонь;
  • документації для користувача.

Зовнішній вигляд

Cooler Master MasterCase H500M

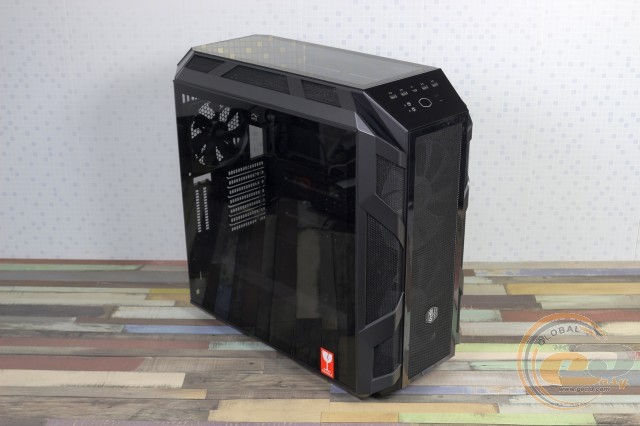

Як і попередник, Cooler Master MasterCase H500M має футуристичний дизайн із зовнішніми деталями, форма яких так чи інакше пов'язана з трапецією. Велика кількість прозорих панелей додають корпуса легкості і невагомості, але при вазі під 14 кг назвати його «пушинкою» не можна. З основних візуальних відмінностей, крім відмови від металу і акрилу на користь скла, виділимо передню частину з решітки.

Cooler Master MasterCase H500M

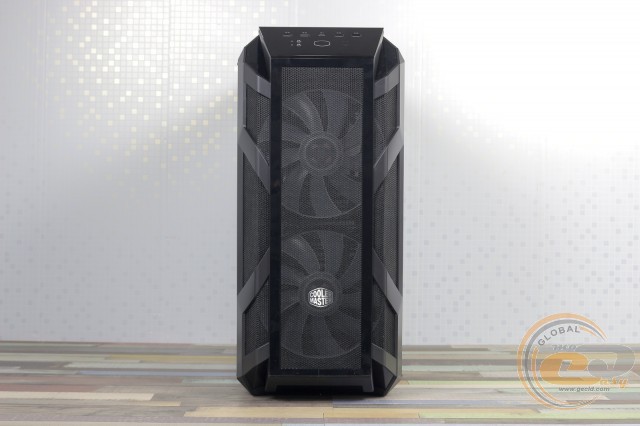

Рамка фасаду виготовлена з пластику. Її похилі панелі змінили форму промислових балок, збільшивши ефективну площу вентиляції і поліпшивши повітряний потік. Усе це відсилає нас до старої-доброї лінійки HAF. Сітка складається з двох шарів (крупно-і дрібнопористої структури), що дозволяє ефективно затримувати пил і забезпечує хороший приплив прохолодного повітря.

Cooler Master MasterCase H500M

Зверхня частина легко демонтується: досить віджати защіпки з внутрішньої боковини і потягнути за ручку в нижній частині. Нам відкривається доступ до двох нових фірмовим 200-мм вентиляторів MF200R ARGB, які можна замінити на три 120- або 140-мм рішення. Звичайно, місце знайдеться і для радіатора СВО.

При бажанні можна зробити чистку від пилу або зовсім замінити сітку панелі на скло. В обох випадках кріплення здійснюється чотирма парами гвинтів через гумові проставки.

Cooler Master MasterCase H500M

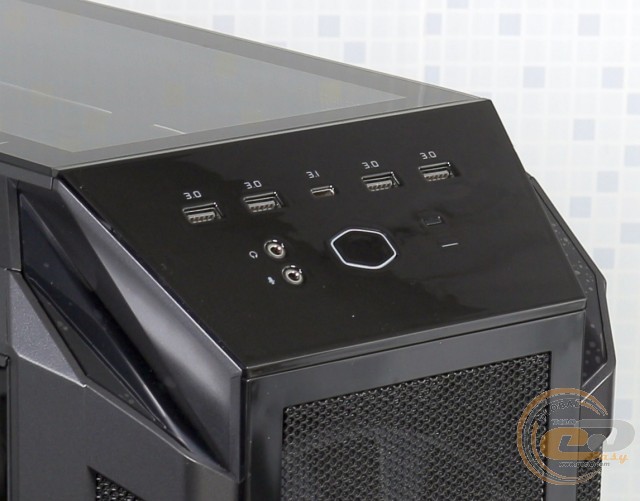

Інтерфейси і кнопки Cooler Master MasterCase H500M розміщені на скошеному торці між верхньою кришкою і передньою панеллю. У порівнянні з Cooler Master MasterCase H500P змінилося оформлення самого майданчика і тип інтерфейсів: чотири USB 3.0, один USB 3.1 Type-C і пара 3,5-мм роз'єм. Кнопка перезавантаження тепер відповідає за управління підсвічуванням. Також відзначимо шестикутну клавішу запуску системи з підсвічуванням за периметром і щілинний індикатор активності накопичувачів.

Верхня панель складається з пластикової рамки з вентиляційними отворами з боків і тонованого скла центром (435 х 184 мм). Шкода, що не передбачений альтернативний варіант із сітки, як у разі з передком. У хвостовій частині з'явилося кріплення у вигляді гвинта з накатаною головкою. Після зняття кришки відкривається доступ до посадкових місць під три 120-мм вентилятори, два 140- / 200-мм або радіатора СВО.

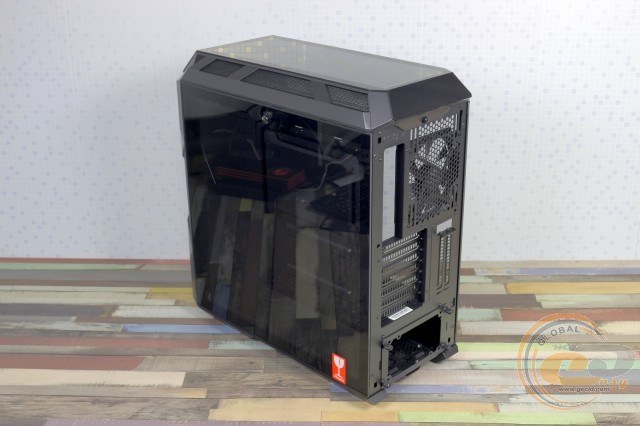

Ззаду корпус має звичну будову з нижнім розміщенням блоку живлення. Над його посадковим місцем знаходяться дев'ять слотів розширення (два вертикальних), виріз для інтерфейсної панелі материнської плати і витяжний 140-мм пропелер (можна замінити на 120-мм). Завдяки вертикальним прорізам вертушку можна зміщувати вгору або вниз, оптимально налаштовуючи її під повітряний потік процесорного кулера баштової конструкції. Приємно бачити тут і знімну рамку для кріплення БЖ: його простіше засунути ззаду, ніж демонтувати для цих цілей кожух усередині корпуса, що потрібно було робити у випадку з Cooler Master MasterCase H500P.

Cooler Master MasterCase H500M

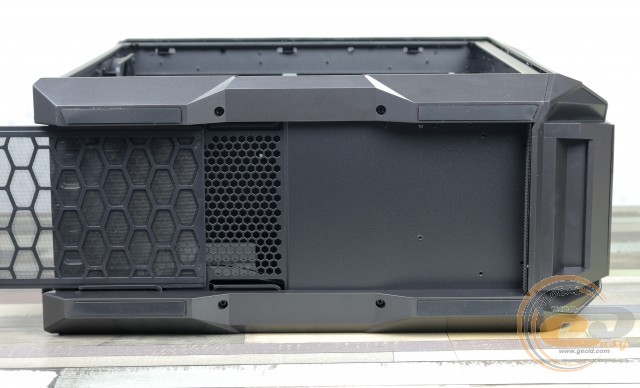

На дні Cooler Master MasterCase H500M притулилося вентиляційний отвір з пиловим фільтром, призначене для доступу холодного повітря до PSU. Опорами корпуса слугують дві пари пластикових ніжок висотою 30 мм, з гумовими накладками.

Cooler Master MasterCase H500M

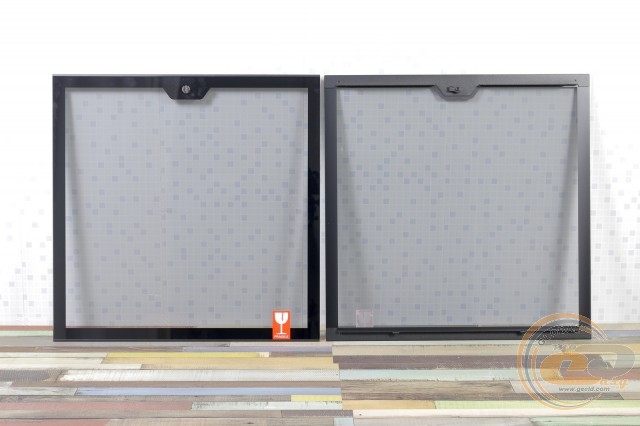

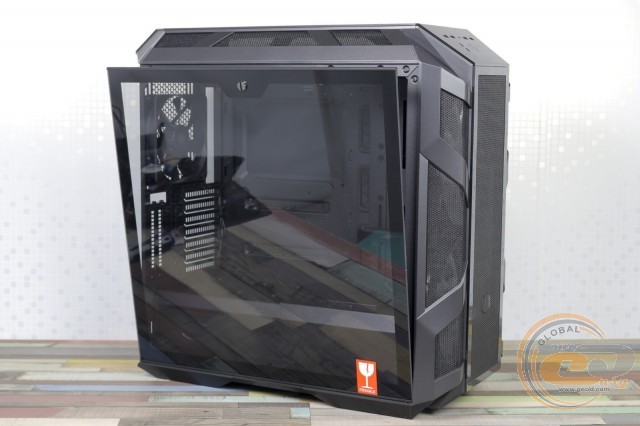

На відміну від минулої моделі, тепер обидві боковини виконані у вигляді великих (460 х 460 мм) і товстих (4 мм) скляних панелей з легким тонуванням. Фіксація здійснюється за допомогою гвинта-замочка у верхній частині. Він відкривається шляхом повороту на 90° в будь-якому напрямку: можна викруткою, монеткою або іншим відповідним по товщині предметом. Потім скло нахиляється в бік і легко знімається вгору і на себе.

Cooler Master MasterCase H500M

Зі зворотного боку на склі приклеєні металеві ребра зверху і знизу, які виконують роль кріплення. По периметру корпуса немає ніяких демпферів.

Внутрішня будова

Cooler Master MasterCase H500M Cooler Master MasterCase H500M

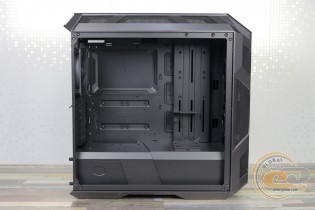

Усередині Cooler Master MasterCase H500M використовується сучасний двосекційний дизайн. Унизу, під роздільним сталевим кожухом (кріплення гвинтове), розташовується блок живлення і корзина для накопичувачів. Відсік для материнської плати знаходиться зверху. У передній частині відсутні будь-які стійки, що дозволяє встановлювати габаритні комплектуючі та покращує продувність самої системи завдяки вільній циркуляції повітряних потоків. У піддоні материнської плати є виріз для встановлення системи охолодження CPU з опорною пластиною (backplate), без демонтажу самої плати. За замовчуванням він закритий пластиковою заглушкою.

Cooler Master MasterCase H500M

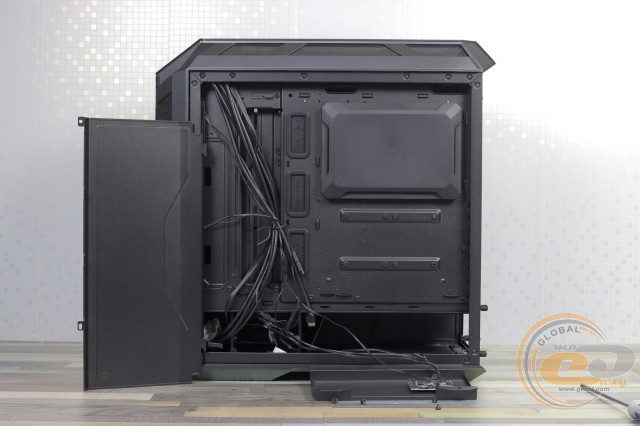

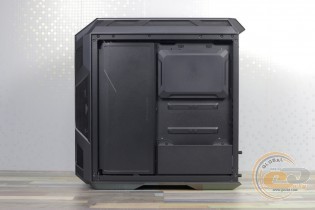

Для укладання кабелів передбачені три великі силіконові мембрани. Біля них є низка вушок для стяжок, які фіксують ці дроти. Усе добро за піддоном материнської плати додатково накриває сталева кришка (фіксується двома гвинтами). І якщо у випадку з глухою стіною в Cooler Master MasterCase H500P це виглядало трохи дивно, то тут цілком виправдано, оскільки через скло не доведеться дивитися на всю купу дротів. Ще одна кришка з'явилася знизу. За нею ховається блок живлення.

Cooler Master MasterCase H500M

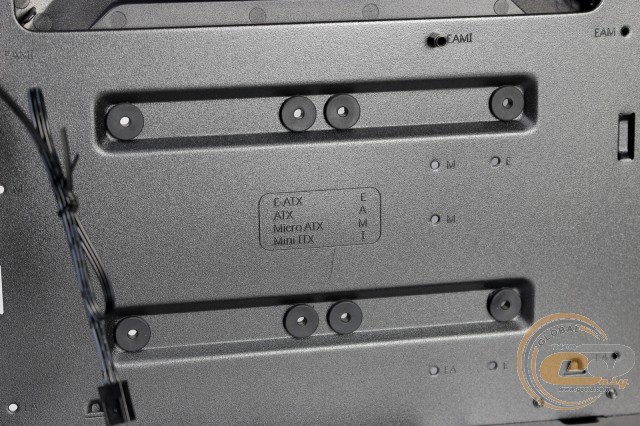

Як і раніше, на піддоні материнської плати можна встановити рішення різних форм-факторів: від гігантських плат формату E-ATX до мініатюрних Mini-ITX.
