Внутрішня будова

Cooler Master MasterBox Q500L Cooler Master MasterBox Q500L

Інтер'єр Cooler Master MasterBox Q500L не поділений на кілька сегментів, а в передній частині відсутні будь-які стійки. Під укладку кабелів є пара отворів, але без мембран.

Cooler Master MasterBox Q500L Cooler Master MasterBox Q500L

Блок живлення розташовується вертикально на передній стінці. Для його кріплення використовується спеціальний кронштейн. Максимальна довжина джерела не повинна перевищувати 180 мм, якщо ви хочете встановити ще і габаритні відеокарти. Для довідки: відстань до дна становить 330 мм.

Cooler Master MasterBox Q500L Cooler Master MasterBox Q500L

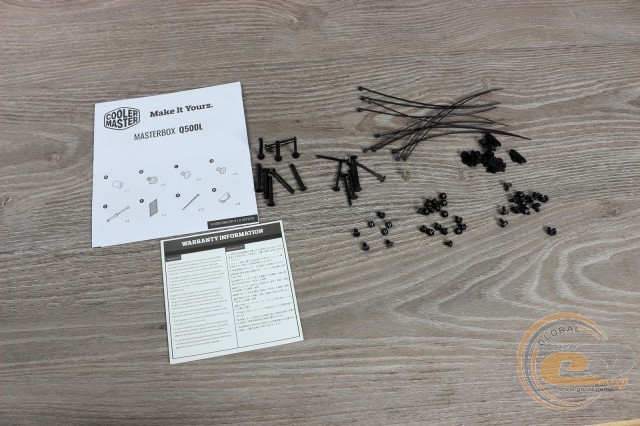

Материнська плата формату ATX, microATX або Mini-ITX встановлюється на стандартні 6-мм стійки. Для зручності всі отвори промарковані, а в комплекті є накидна головка.

У Cooler Master MasterBox Q500L можна встановити одночасно пару SSD і один HDD або чотири SSD. Для цього за піддоном материнської плати розташовані два зручних кронштейни. Може здатися, що такої кількості посадкових місць під накопичувачі замало. Але в сучасних реаліях більшість використовує один 2,5-дюймовий SSD або мініатюрний твердотельнік формату M.2 під систему, софт та ігри, а також один вінчестер під «холодний контент». Так що тут повний порядок.

Cooler Master MasterBox Q500L

Cooler Master MasterBox Q500L

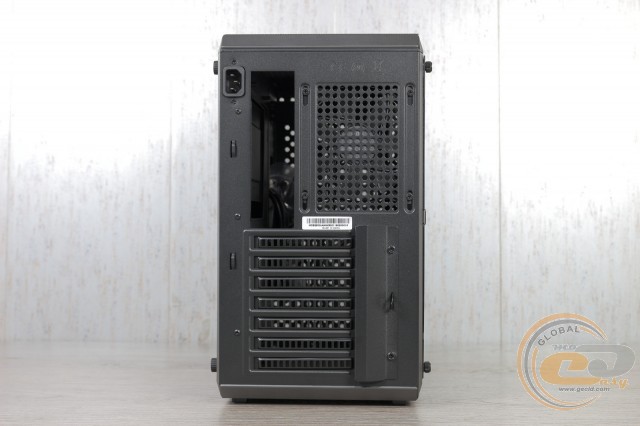

Заглушки слотів розширення зроблені багаторазовими. Крім звичайних хрестоподібних гвинтів, є притискна кришка-планка, яка фіксується ще парою тих же гвинтів під викрутку.

Cooler Master MasterBox Q500L

Якщо довжина джерела живлення не перевищує 180 мм, то в корпус помістяться 340-мм відеокарти. В іншому разі варто обмежитися прискорювачами довжиною до 265 мм.

Cooler Master MasterBox Q500L

Що стосується процесорних кулерів, то їх висота не повинна перевищувати 161 мм.

Cooler Master MasterBox Q500L

Активна частина системи охолодження представлена одним 120-мм вентилятором Cooler Master 200031171-GP (DF1202512RFLN) на тильній панелі. Його номінальна частота становить 1200 об/хв з 10% допуском (12 В, 0,16 А), а в основі механізму використовується втулка з нарізкою (rifle bearing).

Cooler Master MasterBox Q500L

Cooler Master MasterBox Q500L

На верхній панелі можна встановити ще два 120- / 140-мм вітродуя або радіатор СВО довжиною 120/240 мм (висота компонентів системної плати не повинна перевищувати 35 мм). На передній панелі знайдеться місце під 120-мм пропелер, якщо довжина блока живлення не перевищує 180 мм.

Cooler Master MasterBox Q500L

Cooler Master MasterBox Q500L

Ті, що йдуть від інтерфейсної панелі кабелі мають достатню довжину, щоб акуратно провести їх до материнської плати.

Найменування

Довжина, см

USB 3.0

60

HD Audio

65

Кнопки та індикатори

50

Дріт для БЖ

55

Від вентиляторів

30

Cooler Master MasterBox Q500L Cooler Master MasterBox Q500L

Збірка системи всередині Cooler Master MasterBox Q500L пройшла без будь-яких ускладнень. Насамперед рекомендуємо встановити джерело живлення, а перед монтажем материнської плати краще зняти комплектний вентилятор і тільки потім поставити його на місце.

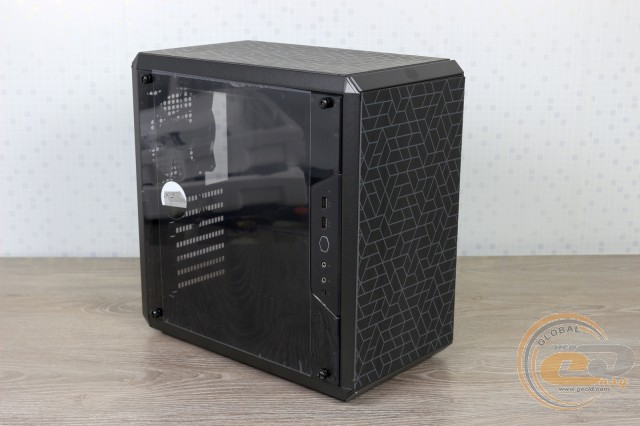

Готовий ПК виглядає стримано і симпатично. Світлодіодні індикатори трохи яскравіше бажаного. Якщо говорити про корпус в цілому, то якість збірки, обробки і підгонки елементів не викликає ніяких нарікань. Конструкція відчувається надійної.

Тестування

Процесор

Intel Core i7-5960X (Socket LGA2011-v3, 3,0 ГГц, L3 20 МБ) @ 4,00 ГГц

Кулер

DEEPCOOL NEPTWIN V2 (1250 об/хв)

Материнська плата

ASUS RAMPAGE V EXTREME (E-ATX, Socket LGA2011-v3)

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury (HX424C15FBK2/16)

Відеокарта

ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5

HDD

SSD KINGMAX SME35

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Термопаста

Noctua NT-H1

Корпус Cooler Master MasterBox Q500L тестувався в стандартній конфігурації, тобто з одним встановленим вентилятором на видув, який працював на швидкості 1200 об/хв. Температура повітря в приміщенні тестової лабораторії на момент проведення вимірювань становила 25°С.

Cooler Master MasterBox Q500L Cooler Master MasterBox Q500L

Діаграма «All System Load» відображає нагрів компонентів після 30 хвилин 3DMark Fire Strike в режимі Ultra (роздільна здатність 4K). А режим «System Component Burn» демонструє температури при навантаженні додатками AIDA64 (Stress CPU і FPU) і MSI Kombustor протягом 15 хвилин.

Навіть з одним пропелером Cooler Master MasterBox Q500L забезпечує прийнятні температурні показники і відсутність тротлінга. І це при використанні 8-ядерного 16-поточного Intel Core i7-5960X з розгоном до 4 ГГц за всіма ядрами. З більш енергоефективними сучасними комплектуючими показники будуть ще нижче. Новинка виглядає дуже гідно і на тлі більших корпусів з декількома вентиляторами. А її акустичний фон завжди був в зоні комфорту.

Підсумки

Cooler Master MasterBox Q500L

Cooler Master MasterBox Q500L - це відмінний варіант для шанувальників щодо компактних і потужних систем з можливістю індивідуального налаштування. Він має дуже простий і приємний дизайн з хорошим потенціалом для персоналізації.

Незважаючи на компактні розміри, корпус здатний розмістити всередині практично будь-які сучасні комплектуючі - для тестів вдалося навіть встановити материнську плату формату E-ATX. Але, звичайно, є обмеження по висоті процесорного кулера, довжині відеокарти і блока живлення.

У порівнянні з Cooler Master MasterBox Q300P і Q300L, джерело живлення був переміщений з нижньої частини на передню панель. Це дозволило збільшити кількість слотів розширення з чотирьох до семи. Також збереглася модульна панель введення-виведення і можливість встановлення корпуса у вертикальному або горизонтальному положенні.

Компоненти всередині системи демонструють комфортні температури завдяки гарній продувності шасі. І це тільки з одним встановленим вентилятором, а місця знайдеться ще для п'яти таких же!

Не будемо приховувати, що Cooler Master MasterBox Q500L нам дуже сподобався. З огляду на його рекомендовану ціну в $60, ми сміливо присуджуємо йому нагороду ціна / можливості.

Переваги:

  • строгий зовнішній вигляд;
  • прозора боковина з акрилу;
  • висока якість збірки шасі, обробки крайок панелей і забарвлення корпуса;
  • можливість встановлення довгих 340-мм відеокарт і 161-мм процесорних кулерів;
  • непогані можливості зі встановлення додаткових пропелерів і радіаторів СВО;
  • модульна панель введення-виведення;
  • сім слотів розширення;
  • гідні температурні і акустичні показники;
  • можливість встановлення в вертикальному або горизонтальному положенні;
  • доступна ціна.

Особливості:

  • вертикальне розташування блока живлення;
  • можливість одночасного встановлення максимум чотирьох накопичувачів.

optimal price

Автор: Віктор Єфіменко
Переклад:
Лілія Масюк

Висловлюємо подяку компанії Cooler Master за наданий для тестування корпус.

опубліковано 26-04-2019
