Огляд і тестування корпуса Cooler Master MasterBox Q300P: компактний виставковий центр

Самостійна збірка комп'ютера дозволяє не тільки заощадити гроші, але і проявити свою фантазію і індивідуальність - починаючи від підбору комплектуючих і закінчуючи тонким налаштуванням готової системи. У такому випадку особливо цінними є компоненти з гнучкими можливостями персоналізації. А як ми вже не раз у цьому переконувалися, такими є корпуси лінійки Cooler Master MasterBox.

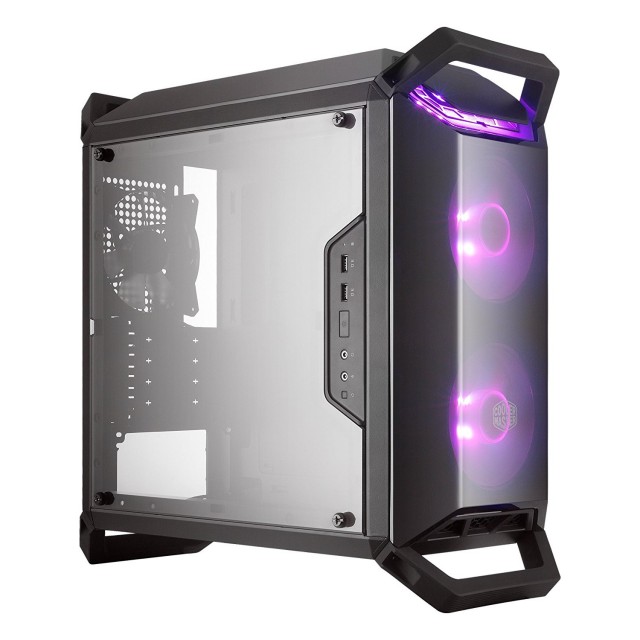

Cooler Master MasterBox Q300P

Цього разу до наших рук потрапила модель Cooler Master MasterBox Q300P. Вона була анонсована на CES 2018 і відноситься до категорії компактних веж. Список її особливостей містить наявність великої кількості прозорих панелей, встановлені RGB-вентилятори, модульну панель введення-виведення і можливість встановлення самого корпусу як у вертикальному, так і в горизонтальному положенні. Давайте докладніше подивимося, як це шасі виглядає і як влаштовано.

Специфікація

Модель

Cooler Master MasterBox Q300P (MCB-Q300P-KANN-S02)

Типорозмір корпуса

MicroATX

Підтримка форм-факторів материнських плат

microATX / Mini-ITX

Колір

Чорний

Внутрішні відсіки

1 х 3,5”

2 х 2,5”

Слоти для карт розширення

4

Максимальна довжина відеокарти (у дужках – власні вимірювання)

360 мм (350 мм)

Максимальна висота процесорного кулера (у дужках – власні вимірювання)

157 мм (157 мм)

Максимальна довжина блока живлення (у дужках – власні вимірювання)

160 мм (240 мм)

Роз'єми

2 x USB 3.0

2 х аудіопорти

Попередньо встановлені вентилятори

На передній панелі

2 х 120-мм (Cooler Master 202000560-GP RGB, 1000 ± 200 об/хв)

На тильній панелі

1 х 120-мм (Cooler Master 202000560-GP Non RGB, 1000 ± 200 об/хв)

Можливість встановити вентилятори

На передній панелі

2 х 120-мм / 140-мм

На передній панелі

1 х 120-мм

На верхній панелі

2 х 120-мм

На нижній панелі

1 х 120-мм

Можливість встановити СВО

На передній панелі

1 х 120 мм / 240 мм

На тильній панелі

1 х 120 мм

Блок живлення

Немає

Матеріали

Передня і верхня панелі

Пластик

Шасі

Сталь завтовшки 0,78 мм

Права боковина

Сталь завтовшки 0,71 мм

Ліва боковина

Пластик

Розміри корпуса (у дужках – власні вимірювання)

450 х 230 х 450 мм

(455 х 220 х 453 мм)

Вага (власні вимірювання)

5,1 кг

Гарантія

24 місяці

Сайт виробника

Cooler Master Co., Ltd.
Сторінка продукту

Упаковка і комплект постачання

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

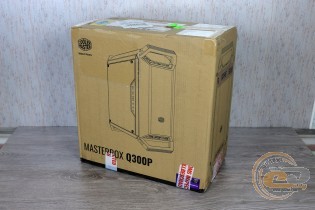

Cooler Master MasterBox Q300P запечатаний у звичайну картонну коробку з монохромним оформленням. На її гранях можна знайти схематичне зображення корпусу, його детальну специфікацію і опис ключових переваг на декількох мовах, включно і російську. Забули тільки про ручки для зручності при транспортуванні.

Cooler Master MasterBox Q300P

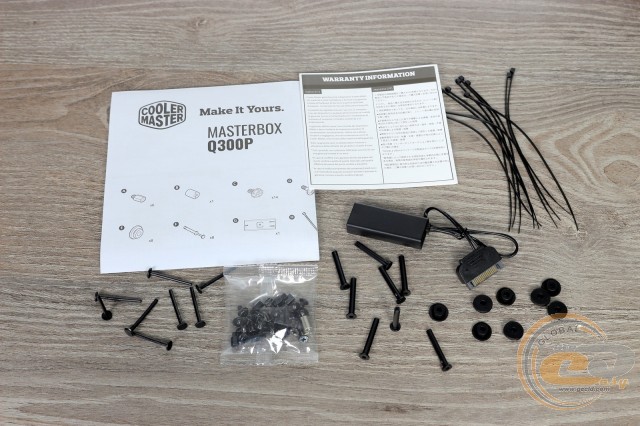

Комплект постачання має непоганий набір стійок і гвинтів для кріплення материнської плати, блоку живлення і накопичувачів разом з пластиковими шайбами. Крім цього, є пластикові цвяхи і тунелі для монтажу вентиляторів і радіаторів СВО відповідно, накидна головка для встановлення стійок, RGB LED-контролер, комплект документації для користувача і одноразових стяжок.

Зовнішній вигляд

Cooler Master MasterBox Q300P

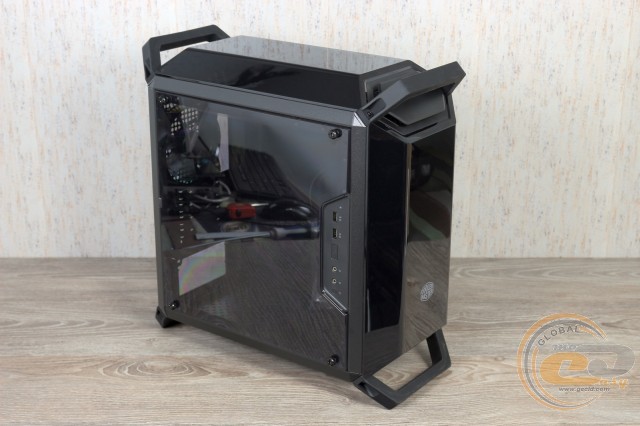

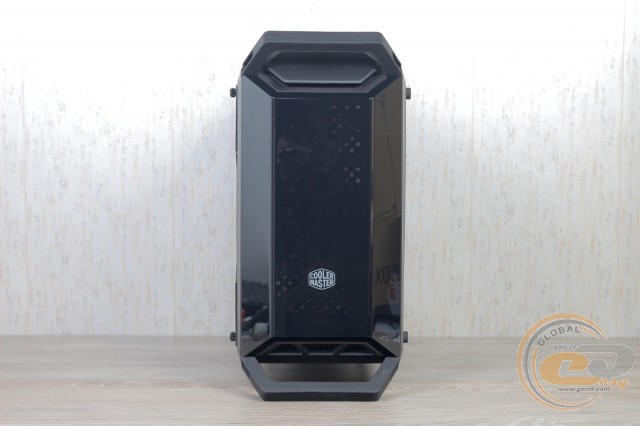

У дизайні Cooler Master MasterBox Q300P простежується любов тайванського виробника до простих геометричних форм. Виглядає він досить солідно і строго - такий собі Дарт Вейдер у світі корпусів. Конструкційно перед нами сталеве шасі (0,78 мм), доповнене прозорими панелями з похилими гранями спереду і зверху, оглядовим вікном зліва і чотирма ручками по кутах для швидкого перенесення, які утворюють Х-подібний профіль. Напівпрозорі деталі виконані з акрилу. З одного боку, це зменшує вагу і ціну виробу, але робить його більш уразливим до механічних пошкоджень у порівнянні з загартованим склом. Звичайно, пластик також досить мазкий і вимагає відповідного догляду, чого не можна сказати про металеві елементи, пофарбованих чорною матовою фарбою.

Cooler Master MasterBox Q300P

«Мордочка» не передбачає встановлення зовнішніх 5,25-дюймових пристроїв, що в сучасному світі абсолютно нормально. На верхньому схилі знаходиться багатокутний майданчик, під якою ховається набір світлодіодів. Знизу є досить велика стільникова пластикова решітка, через яку здійснюється забір прохолодного повітря в системний блок.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

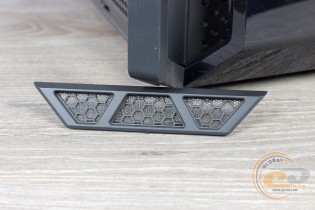

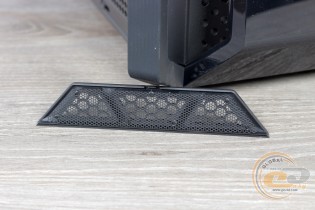

Вона легко знімається для чищення і за нею можна побачити закріплений пиловий фільтр у вигляді сіточки. З точки зору практичності, було б куди краще, щоб перфорація була ще і по контуру або навіть суцільною на всю панель. І такий варіант є в арсеналі CM - MasterBox Q300L, але у плані дизайну він виглядає дещо простішим, зате вибрати є з чого.

Cooler Master MasterBox Q300P

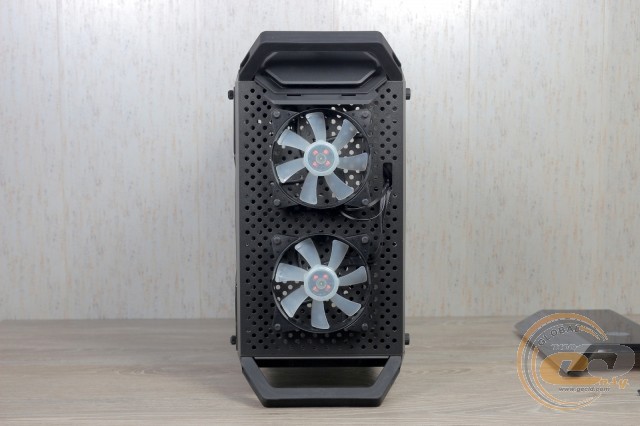

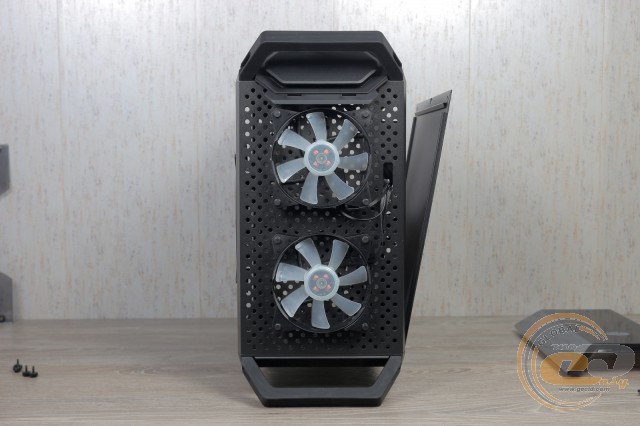

Після демонтажу всієї лицьовій панелі відкривається вид на перфоровані, як швейцарський сир, шасі та доступ до пари встановлених 120-мм вентиляторів Cooler Master 202000560-GP з багатобарвним підсвічуванням. Вони кріпляться за допомогою пластикових цвяхів, що спрощує монтаж / демонтаж. Штатні нагнітачі повітря можна замінити на два рішення формату 140-мм або на 120/240-мм радіатор СВО.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

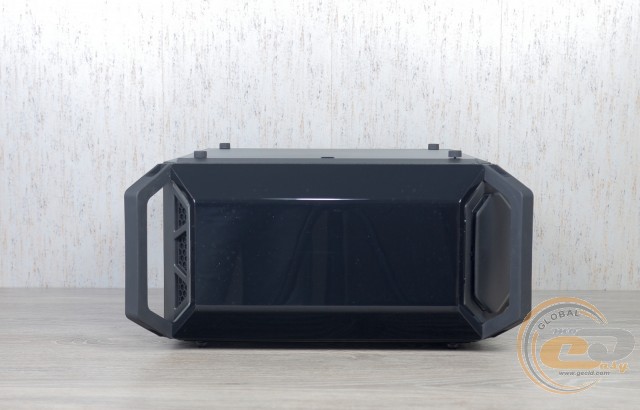

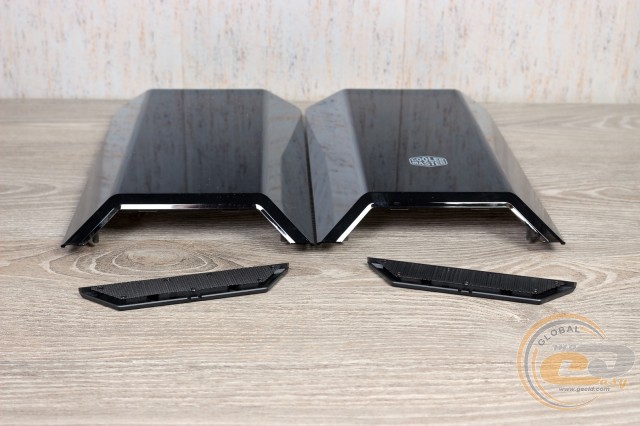

Верхня сторона Cooler Master MasterBox Q300P повністю повторює передню, а в хвостовій частині розташована аналогічна скошена вентиляційна решітка. Після демонтажу всієї кришки отримуємо доступ до посадкових місць для двох 120-мм вентиляторів.

Cooler Master MasterBox Q300P

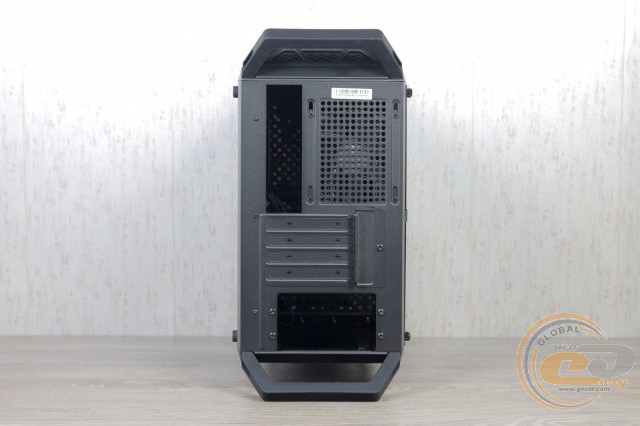

Компонування тильної частини корпусу виконана в стандартному форматі. Внизу гвинтами з накатаною головкою встановлена ​​рамка під блок живлення, вище знаходяться чотири заглушки слотів розширення, далі - вікно під інтерфейсну панель материнської плати, а праворуч від неї, за вихлопною решіткою, розташоване посадкове місце під 120-мм витяжний пропелер. Завдяки вертикальним прорізам вертушку можна зміщувати вгору або вниз, оптимально налаштовуючи її під повітряний потік процесорного кулера баштової конструкції. Фіксацію пристроїв у слотах допомагає виконати зовнішня притискна планка, яка кріпиться за допомогою одного гвинтика.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

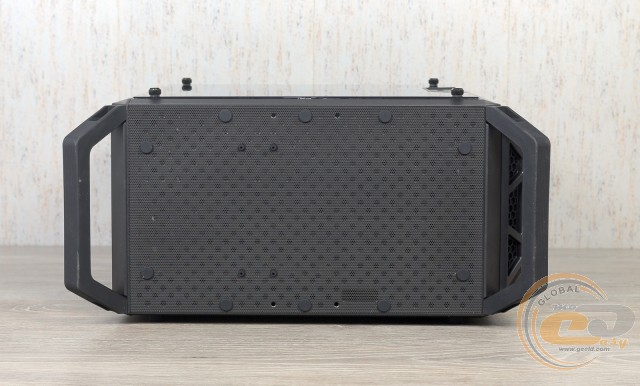

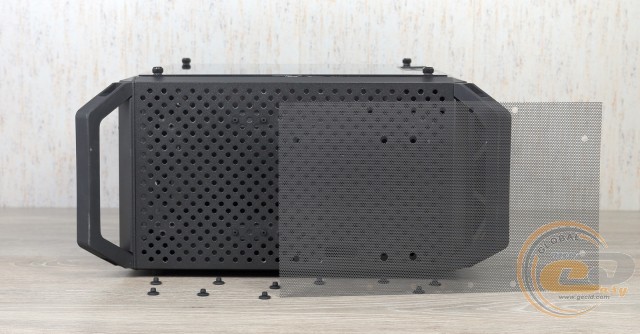

Повністю перфорована нижня частина тестованої моделі по всій площі закрита пиловим фільтром, який кріпиться пластиковими цвяшками/заклепками. Він легко знімається, продувається і миється. Змінні прогумовані ручки, вони ж ніжки, мають солідну висоту в 40 мм, що забезпечує хороший приплив прохолодного повітря, особливо якщо на дні поставити 120-мм «Карлсона». Стійкість на різних типах поверхні цілком нормальна.

Cooler Master MasterBox Q300P

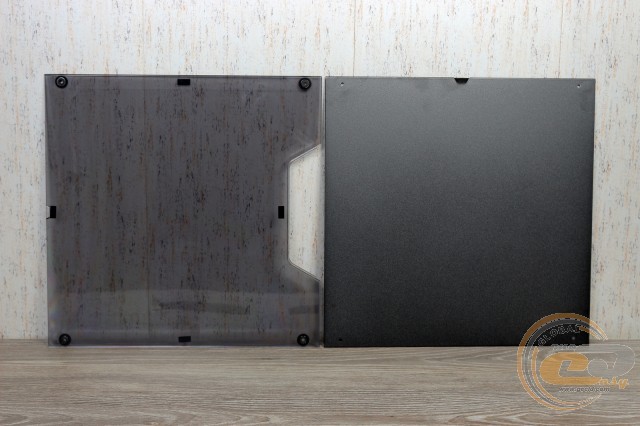

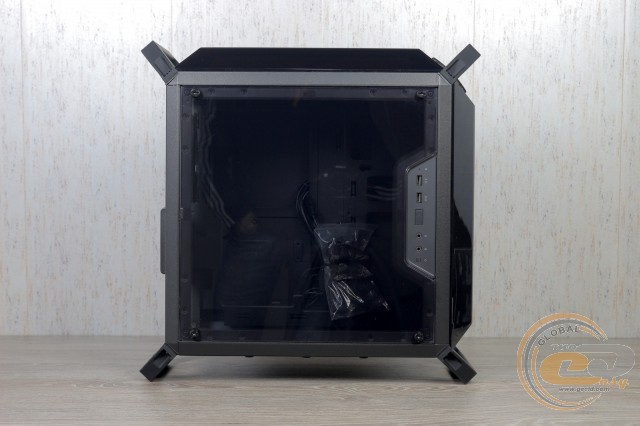

Як уже згадувалося вище, ліва боковина Cooler Master MasterBox Q300P є лист акрилу розміром 331 х 331 мм. Завдяки цьому внутрішні компоненти завжди на виду, тому при їх виборі обов'язково варто подбати про відповідний дизайн і наявності ілюмінації. Цікаво, що тут же розташована панель введення-виведення, яка містить пару портів USB 3.0 і два 3,5-мм роз'єми для мікрофона і навушників, а також кнопки перезавантаження і живлення. Але це не головне - виробник передбачив можливість переставляти її на свій розсуд у шести положеннях (спереду, вгорі і внизу з обох сторін корпусу, кріпиться двома гвинтами).

До речі, кріпильні гвинти тут розташовуються в тій же площині, що і сама панель. Місця її контакту з шасі мають пом'якшувальні проставки, а внутрішня боковина гвинтів забезпечена гумовими прокладками. Також по контуру є невеликі прокладки.

Cooler Master MasterBox Q300P

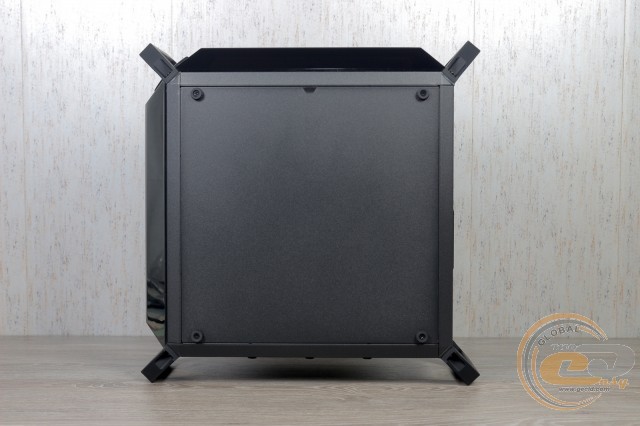

Повністю суцільна права боковина виконана з листа металу товщиною 0,71 мм. Якщо ліва стінка кріпиться за допомогою фігурних гвинтів, то тут звичайні хрестоподібні, але в тій же площині. А завдяки пластиковим шайбам-ніжкам корпус можна встановлювати в горизонтальному положенні, простіше кажучи - покласти на бік.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

В обох випадках демонтаж проходить легко: досить викрутити гвинти і відхилити панелі на себе. Тільки варто пам'ятати, що права має в нижній частині зачіпку, і її потрібно підняти ще й вгору.

Внутрішня будова

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

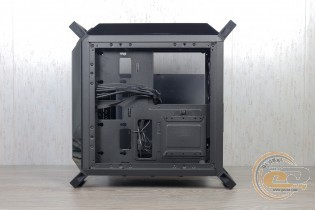

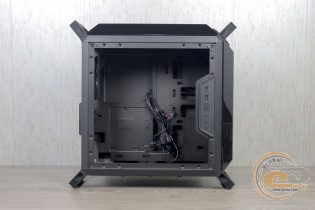

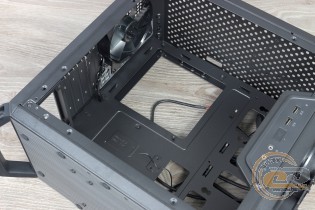

У Cooler Master MasterBox Q300P використовується компонування з нижнім розташуванням блоку живлення. Правда, виробник не став розділяти внутрішній простір за допомогою кожуха або перегородки. У передній частині відсутні будь-які стійки, що дозволяють встановлювати габаритні комплектуючі, спрощує збірку і покращує продувність самої системи завдяки вільній циркуляції повітряних потоків. Весь інтер'єр на совість забарвлений у чорний матовий колір.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

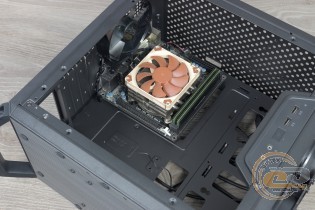

Шасі підтримує встановлення материнських плат форматів microATX і Mini-ITX. Для цього використовуються стандартні шестиміліметрові стійки з комплекту постачання. Місця їх монтажу промарковані, а в комплекті є зручна накидна головка під викрутку. У піддоні материнської плати розташований виріз, який дозволяє встановлювати системи охолодження CPU з опорною пластиною (backplate), без демонтажу самої плати. Для укладання проводів є ряд отворів, але без мембран.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

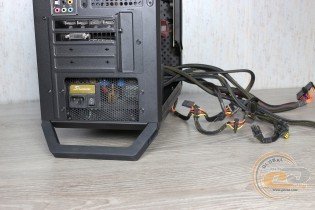

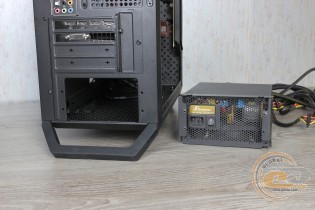

Для встановлення блоку живлення потрібно спочатку відкрутити рамку, до якої він прикручується і вже разом з нею встановлюється всередину корпусу, де фіксується звичайними гвинтами. Посадкові місця обладнані великими антивібраційними прокладками в кількості двох штук. Виробник рекомендує не перевищувати допустиму довжину БЖ 160 мм, але якщо ви не плануєте встановлення на дно додаткового вентилятора, то дане значення виходить за межі 240 мм. Також краще відразу вибирати модульне джерело живлення, щоб відстебнути всі непотрібні дроти, оскільки вони будуть видні через прозору боковину.

Посадкових місць під SSD і HDD у Cooler Master MasterBox Q300P всього три: два 2,5-дюймових і один 3,5-дюймовий. У першому випадку використовується дуже простий і елегантний спосіб кріплення: на черевце накопичувача прикручуються чотири шайби, які після цього вставляються у відповідні отвори в піддоні або за ним і замикаються (з більшого в менше). Для жорсткого диска передбачений зручний кронштейн за піддон для материнської плати. На перший погляд може здатися, що такої кількості посадкових місць під накопичувачі замало. Але в сучасних реаліях більшість користувачів використовують один 2,5-дюймовий SSD або мініатюрні твердотільники формату M.2 під систему, софт та ігри, а також один вінчестер під «холодний контент». Так що тут повний порядок.

Cooler Master MasterBox Q300P

Усі заглушки слотів розширення одноразові. Система безгвинтового кріплення не передбачена - виробник пропонує використовувати звичайні гвинти.

Без будь-яких хитрощів у корпус помістяться відеокарти довжиною до 350 мм і процесорні кулери висотою до 157 мм.

Як уже згадувалося, усередині встановлено три 120-мм вентилятори: два під передньою панеллю з RGB-підсвічуванням і один звичайний на тильній панелі. В обох випадках номінальна частота обертання заявлена ​​на рівні 1000 об/хв. На верхній панелі (під кожухом) можна встановити ще два 120-мм вітродуя. На дні корпусу поміститься один 120-мм пропелер. Спереду знайдеться місце для радіатора СВО на 120/240-мм. Під стелею водянка не поміститься через близьке розташування системної плати.

Cooler Master MasterBox Q300P

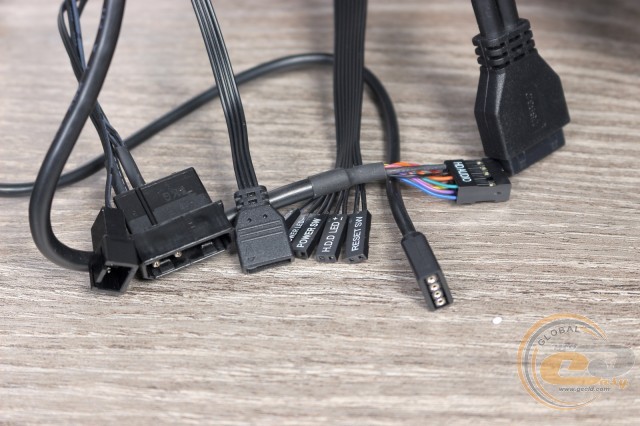

Ті, що йдуть від передньої панелі кабелі мають достатню довжину, щоб акуратно провести їх до материнської плати.

Найменування

Довжина, см

USB 3.0

50

HD Audio

50

Кнопки і індикатори

64

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

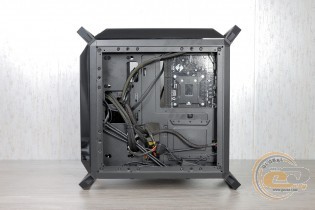

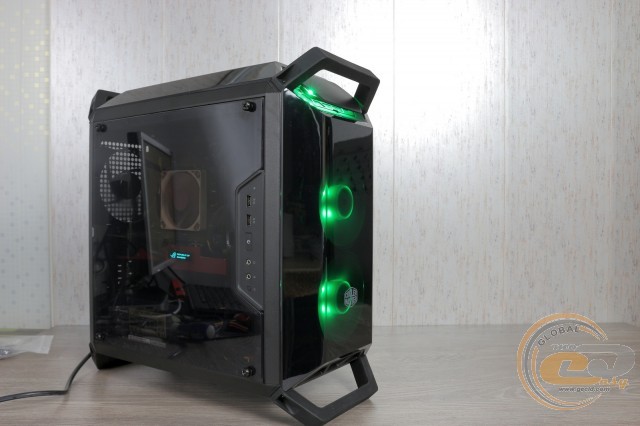

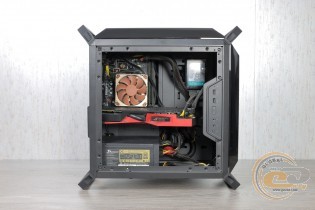

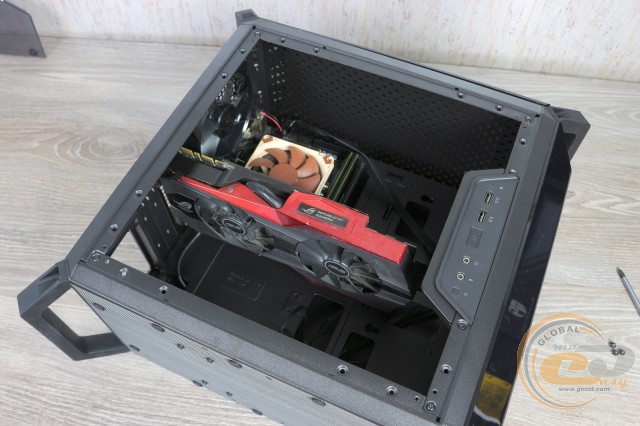

У цілому якість виготовлення Cooler Master MasterBox Q300P знаходиться на найвищому рівні, а завдяки продуманій конструкції процес складання системи проходить легко і невимушено. Також є все необхідне, у тому числі досить простору за піддоном для материнської плати (28 мм), щоб акуратно протягнути і вкласти кабелі - це не тільки приємно з естетичної точки зору, але і дозволяє організувати хорошу циркуляцію повітря. Завдяки підсвічуванню комплектних вентиляторів і похилому майданчику готовий ПК у ввімкненому стані виглядає дуже ефектно.

До речі, якщо ваша материнська плата не підтримує багатобарвне підсвічування, то виробник передбачив комплектний RGB LED-контролер (одна кнопка: 7 кольорів на вибір або кругова зміна палітри, а також кілька режимів роботи - згасання, мерехтіння або плавні переходи). В іншому випадку ви зможете синхронізувати ілюмінацію сумісних комплектуючих і периферії (підтримуються ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion і MSI Mystic Light Sync). Індикатори активності накопичувачів і роботи системи світяться ненав'язливим білим кольором.

Тестування

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер

Noctua NH-L9x65

Материнська плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативна пам’ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Накопичувач

SSD KINGMAX SME35

Блоки живлення

Seasonic X-660 Gold (SS-660KM Active PFC, ATX, 660 W)

Термопаста

Noctua NT-H1

Тестування нагріву основних комплектуючих проводилося з трьома встановленими 120-мм вертушками (Cooler Master 202000560-GP), які працювали на паспортних частотах. Температура повітря у приміщенні тестової лабораторії на момент проведення вимірювань становила 25°С.

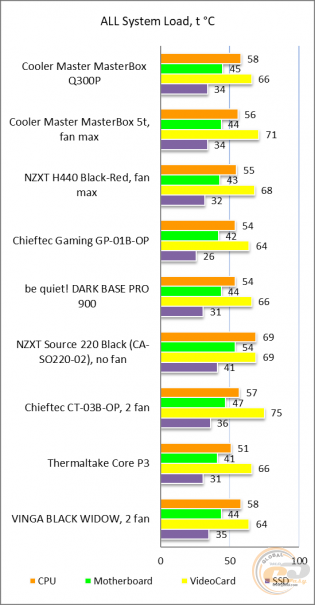

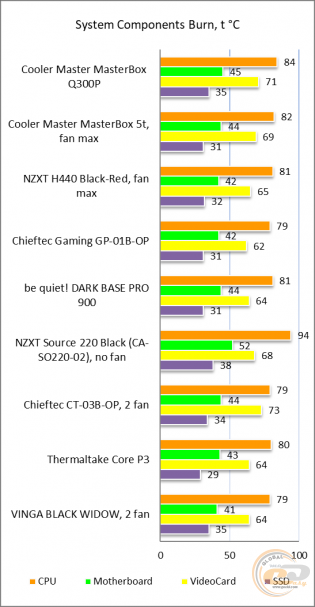

Діаграма «All System Load» відображає нагрів компонентів після 30 хвилин 3DMark Fire Strike у режимі Ultra (роздільна здатність 4K). А режим «System Component Burn» демонструє температури при навантаженні додатками AIDA64 (Stress CPU і FPU) і MSI Kombustor протягом 15 хвилин.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

Відразу три встановлені пропелери є на сьогоднішній день оптимальним варіантом для побудови сучасної продуктивної системи, що дозволяє Cooler Master MasterBox Q300P демонструвати хороші температурні показники комплектуючих при повному акустичному комфорті. Ми побоювалися, що суцільні передня і верхня панелі з одним місцем забору повітря стануть обмежуючим фактором у цьому питанні. Добре, що при перевірці усе виявилося дуже навіть добре, у тому числі завдяки повністю перфорованій основі. Звичайно, якщо замінити акрил на сітку, то результати будуть ще вищі, але це вже інша історія.

Висновки

Cooler Master MasterBox Q300P

Корпус Cooler Master MasterBox Q300P має все необхідне для складання потужного робочого або ігрового комп'ютера на базі материнських плат формату microATX або Mini-ITX з повітряним або водяним охолодженням процесора. Він виглядає дуже стильно, причому добре простежується загальна стилістика останніх продуктів і впізнаваний почерк тайванського виробника, але зі своїми особливостями. До останніх можна віднести знімні ручки-ніжки для швидкого транспортування, модульну панель введення-виведення і можливість встановлення корпусу у вертикальному або горизонтальному положенні. Зробити новинку яскравою і такою, що запам'ятовується покликані прозорі панелі і штатні вентилятори з багатобарвним підсвічуванням, яким можна управляти силами комплектного RGB LED-контролера або системної плати.

Шасі має достатньо місця, щоб не обмежувати себе при виборі комплектуючих. Відверто радує простий і швидкий доступ до нутрощів, а також елегантна і продумана система кріплень накопичувачів. Завдяки великій кількості отворів і запасу простору за піддоном можна акуратно укласти всі дроти і навести порядок у системному блоці. При цьому готова система демонструє комфортні температурні показники компонентів, у тому числі завдяки трьом попередньо встановленим вентиляторам і непоганої загальної продувності внутрішнього простору. А в місцях забору повітря передбачені знімні пилові фільтри.

У цілому Cooler Master MasterBox Q300P обов'язково знайде своїх прихильників серед любителів невеликих універсальних корпусів у стилі а-ля виставковий центр з простою і продуманою конструкцією.

Переваги:

  • сучасний зовнішній вигляд;
  • наявність ручок для перенесення;
  • велика кількість напівпрозорих панелей;
  • висока якість збірки шасі, обробки кромок панелей і забарвлення корпусу;
  • можливість встановлення довгих 350-мм відеокарт і 157-мм процесорних кулерів;
  • наявність трьох попередньо встановлених 120-мм вентиляторів, два з яких з підсвічуванням;
  • непогані можливості з встановлення додаткових вертушок і радіаторів СВО;
  • наявність пилових фільтрів, а також вібропоглинаючих елементів у місці встановлення БЖ;
  • гідні температурні і акустичні показники;
  • комплектний RGB LED-контролер.

Особливості:

  • можливість встановлення у вертикальному або горизонтальному положенні;
  • можливість встановлення тільки трьох накопичувачів: пари 2,5-дюймових і одного 3,5-дюймового;
  • напівпрозорі панелі виконані з акрилу;
  • тільки чотири слоти розширення.

design

Автор: Віктор Єфіменко
Переклад: Лілія Масюк

Висловлюємо подяку компанії Cooler Master за наданий для тестування корпус.

Висловлюємо подяку компаніям ASUSIntelNoctuaSea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
