Огляд корпуса CHIEFTEC VISIO AIR: комбінація металевої сітки та загартованого скла

На ринку корпусів, де виробники змушені проявляти винахідливість, щоб зробити чергову «коробку» цікавою для покупця й не загубитися серед великої кількості одноманітних моделей реально самобутніх продуктів дуже мало.

Компанія CHIEFTEC додала від себе трохи зваженого креативу, представивши у лінійці корпусів VISIO своє бачення двокамерного «акваріума». Одну з таких моделей вона оснастила металевою сіткою на лицьовій панелі, що значно зменшило потребу у великій кількості вентиляторів, необхідних для забезпечення ефективного охолодження комплектуючих.

Мова йде про CHIEFTEC VISIO AIR (GM-30B-M-OP). Цей чорний корпус доступний у продажу за середньою ціною ₴3475 ($83). Одразу додамо, що виробник оснастив його якісними вентиляторами, що рідко зустрічається у подібній ціновій категорії.

Специфікація

Модель	CHIEFTEC VISIO AIR (GM-30B-M-OP)
Типорозмір корпуса	Midi-Tower
Підтримувані форм-фактори материнських плат	ATX / microATX / Mini-ITX
Колір	Чорний
Зовнішні відсіки	Немає
Внутрішні відсіки	2 х 3.5" та 2 x 2.5"
Слоти для карт розширення	6
Максимальна довжина відеокарти	410 мм
Максимальна висота процесорного кулера	175 мм
Максимальна довжина БЖ	200 мм
Роз’єми	1 x комбінований аудіороз'єм 2 x USB 3.0 Type-A 1 x USB 3.2 Gen 2 Type-C
Попередньо встановлені вентилятори
На нижній стінці	2 x 140-мм
На тильній стінці	1 x 140-мм
Блок живлення	Немає
Загальна можливість встановити вентилятори
На верхній стінці	3 х 120-мм / 2 x 140-мм
На бічній панелі	2 х 120-мм
На тильній стінці	1 х 120-мм / 1 x 140-мм
На нижній стінці	3 х 120-мм / 2 x 140-мм
Можливість встановлення РСО
На верхній стінці	120-мм / 140-мм / 240-мм / 280-мм / 360-мм
На бічній панелі	120-мм / 240-мм
На тильній стінці	120-мм / 140-мм
На нижній стінці	120-мм / 140-мм / 240-мм / 280-мм / 360-мм
Матеріали
Передня панель	Алюміній завтовшки 0.73 мм із металевою перфорованою ділянкою
Шасі	Сталь завтовшки 0.87 мм
Верхня стінка	Сталь завтовшки 0.78 мм
Права знімна боковина	Сталь завтовшки 0.77 мм
Ліва знімна боковина	Загартоване скло завтовшки 3 мм
Тильна стінка	Сталь завтовшки 0.75 мм
Розміри корпуса	430 x 295 x 390 мм
Вага	6.8 кг
Гарантія, років	2
Сайт виробника	CHIEFTEC
Сторінка продукту	CHIEFTEC VISIO AIR

Паковання та комплект постачання

CHIEFTEC VISIO AIR постачається у досить габаритній картонній коробці із простим оформленням та вирізами для полегшення транспортування.

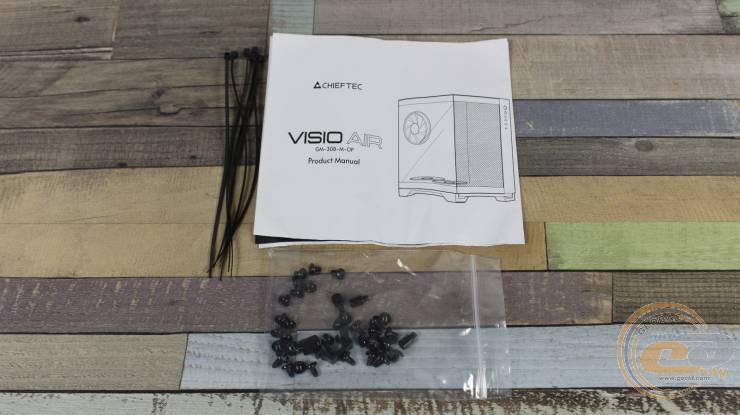

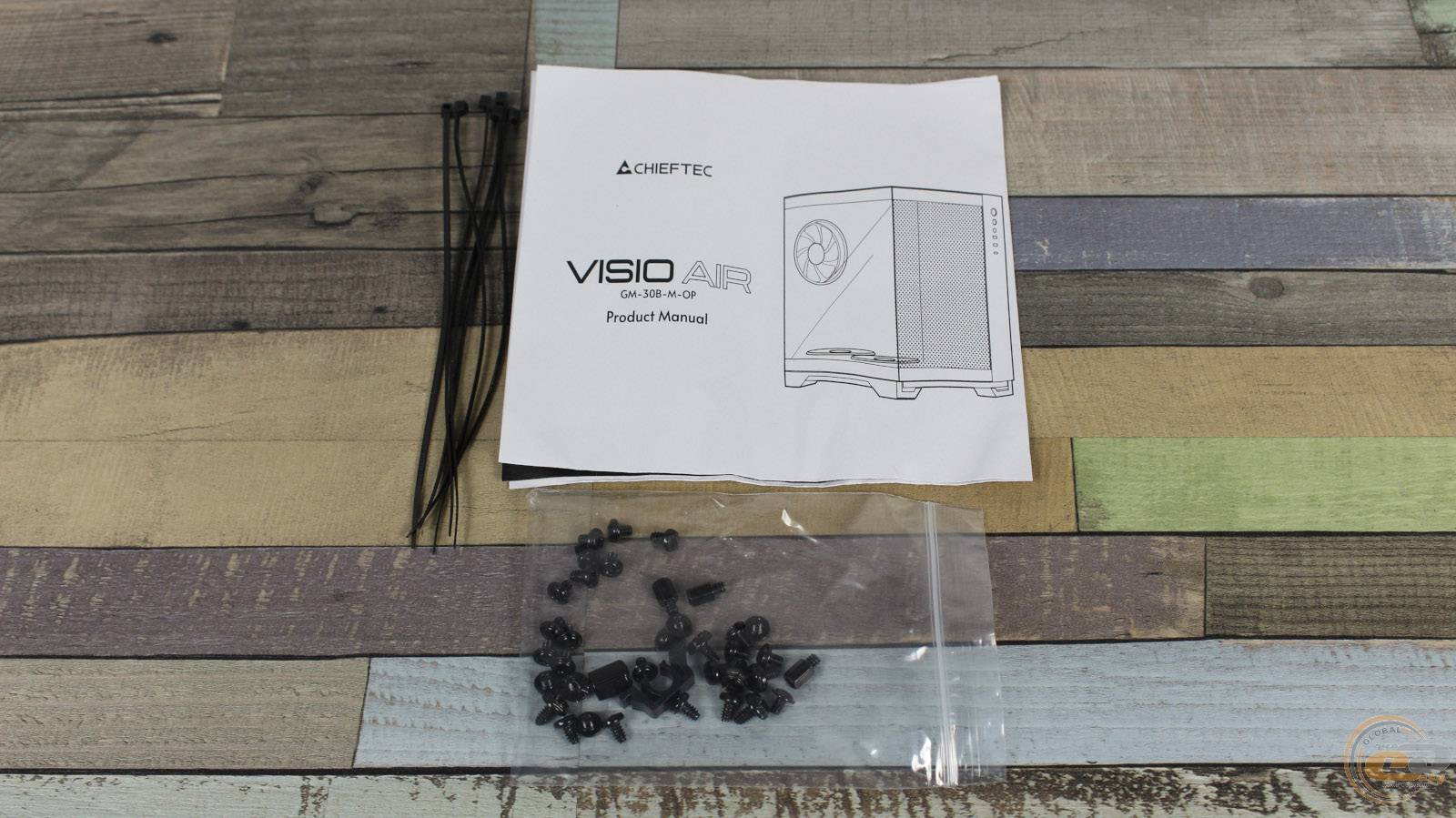

Комплект постачання цієї моделі включає:

• набір одноразових стяжок;
• гвинти для фіксації БЖ, материнської плати та накопичувачів;
• запасний фіксатор бічних панелей;
• перехідник під хрестову викрутку для встановлення опор материнської плати;
• додаткові опори для кріплення материнської плати;
• схематичне зображення елементів корпуса з короткими характеристиками.

Зовнішній вигляд

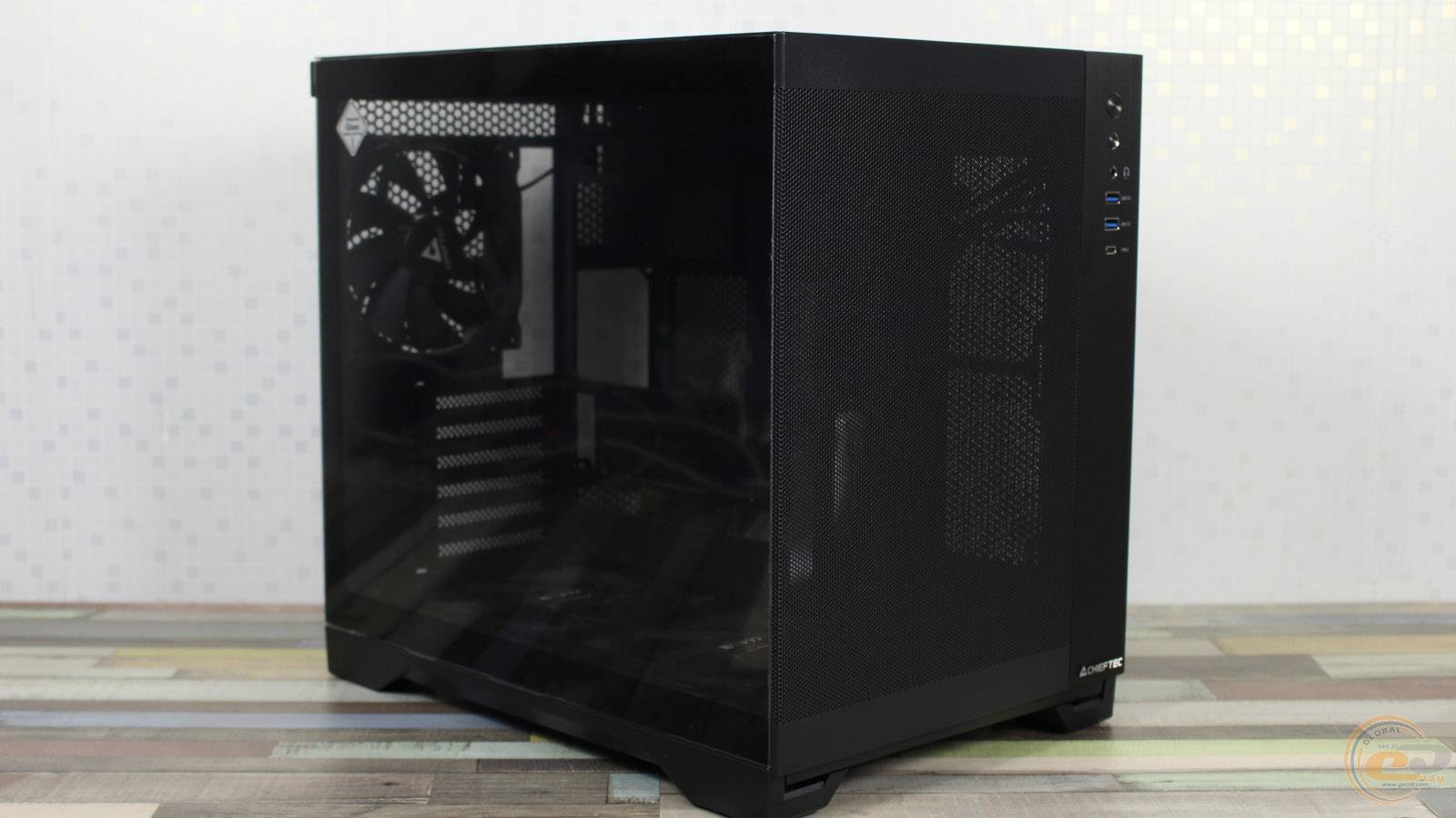

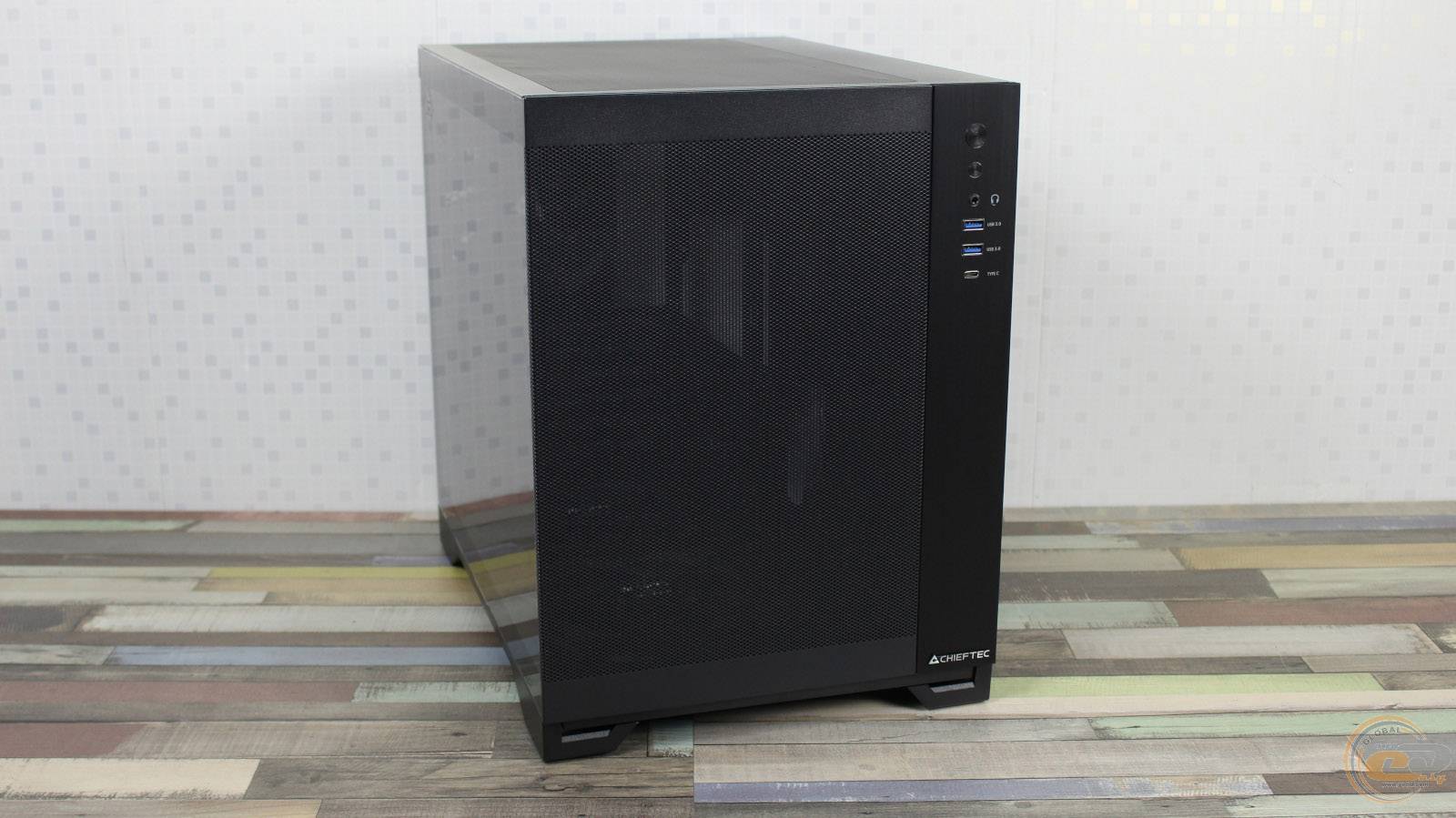

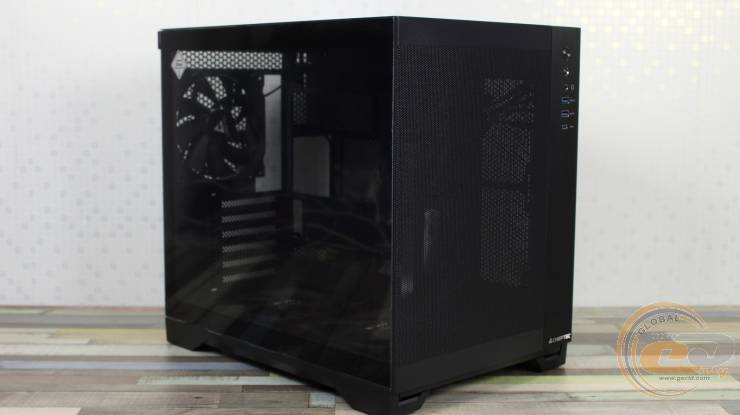

CHIEFTEC VISIO AIR сприймається як доволі широкий корпус за рахунок двокамерної будови. Як ви вже зрозуміли, від низки подібних «акваріумів» його відрізняє наявність перфорації на лицьовій стороні замість звичного загартованого скла.

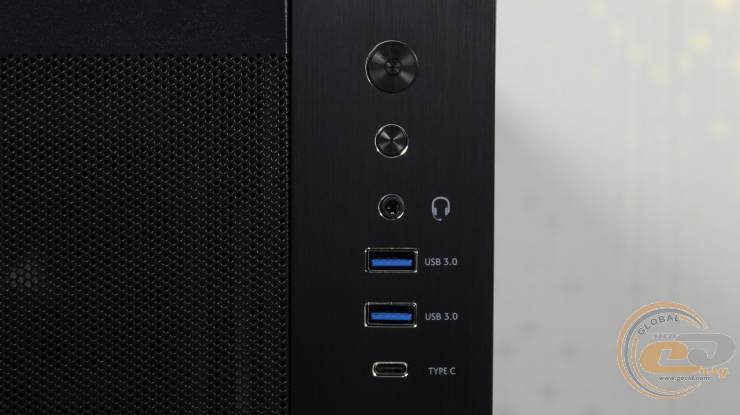

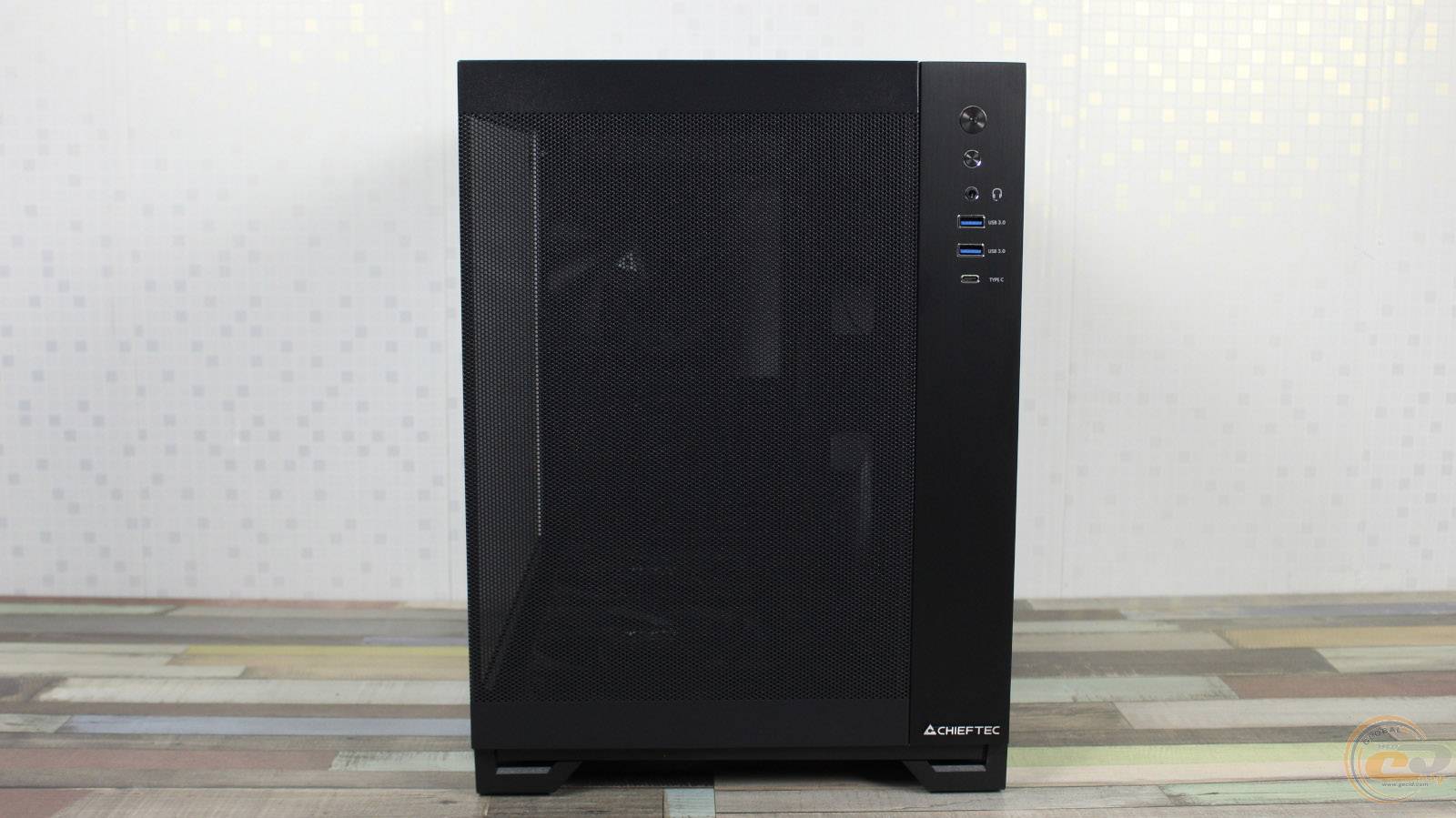

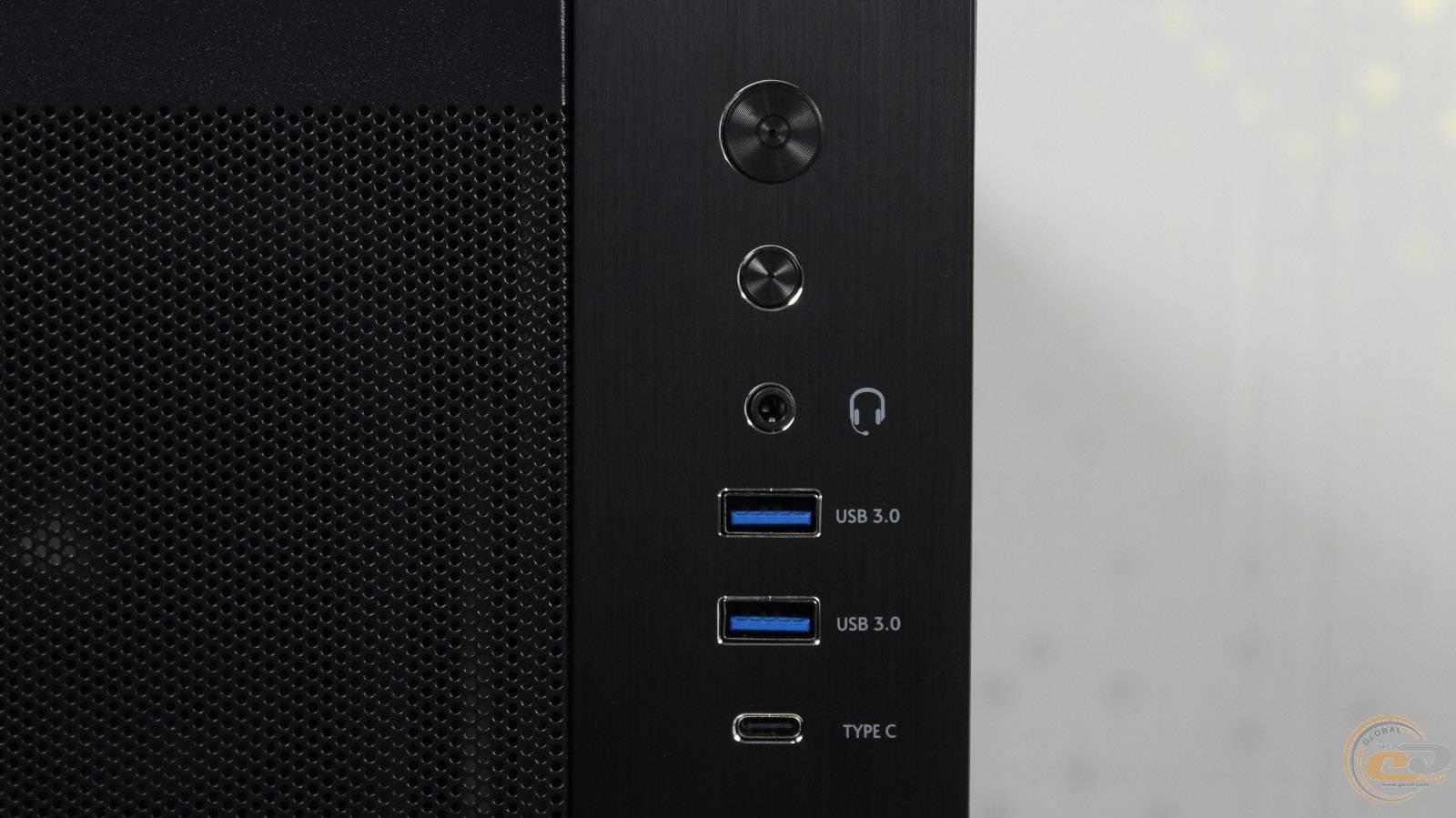

Передня незнімна панель, окрім металевої сітки, містить алюмінієвий елемент, на якому розмістилися всі наявні кнопки та інтерфейси.

Приємно бачити тут два порти USB 3.0 та сучасний порт USB 3.2 Gen 2 Type-C. У нижньому правому куті корпуса ненав’язливо розмістився логотип виробника.

Верхня сталева панель товщиною 0,78 мм також є незнімною. На ній розташована велика перфорована решітка розміром 370 х 160 мм, яка прикрита пиловим фільтром із магнітним кріпленням.

Під нею можна встановити трисекційний радіатор РСО, три 120 мм або два 140 мм вентилятори.

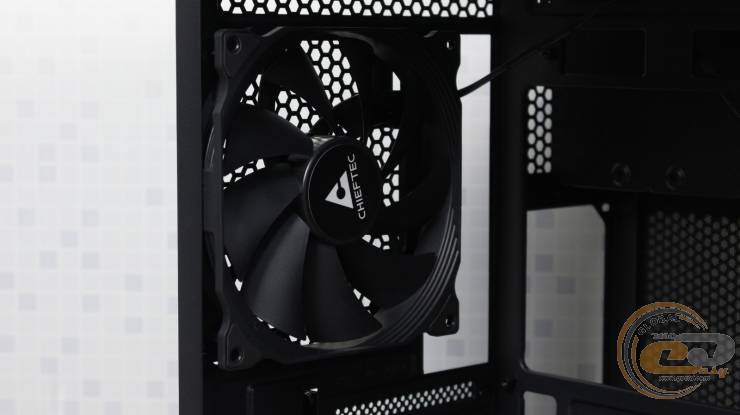

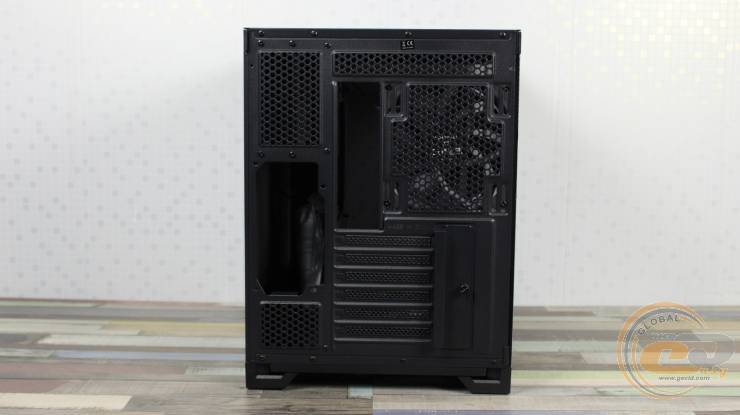

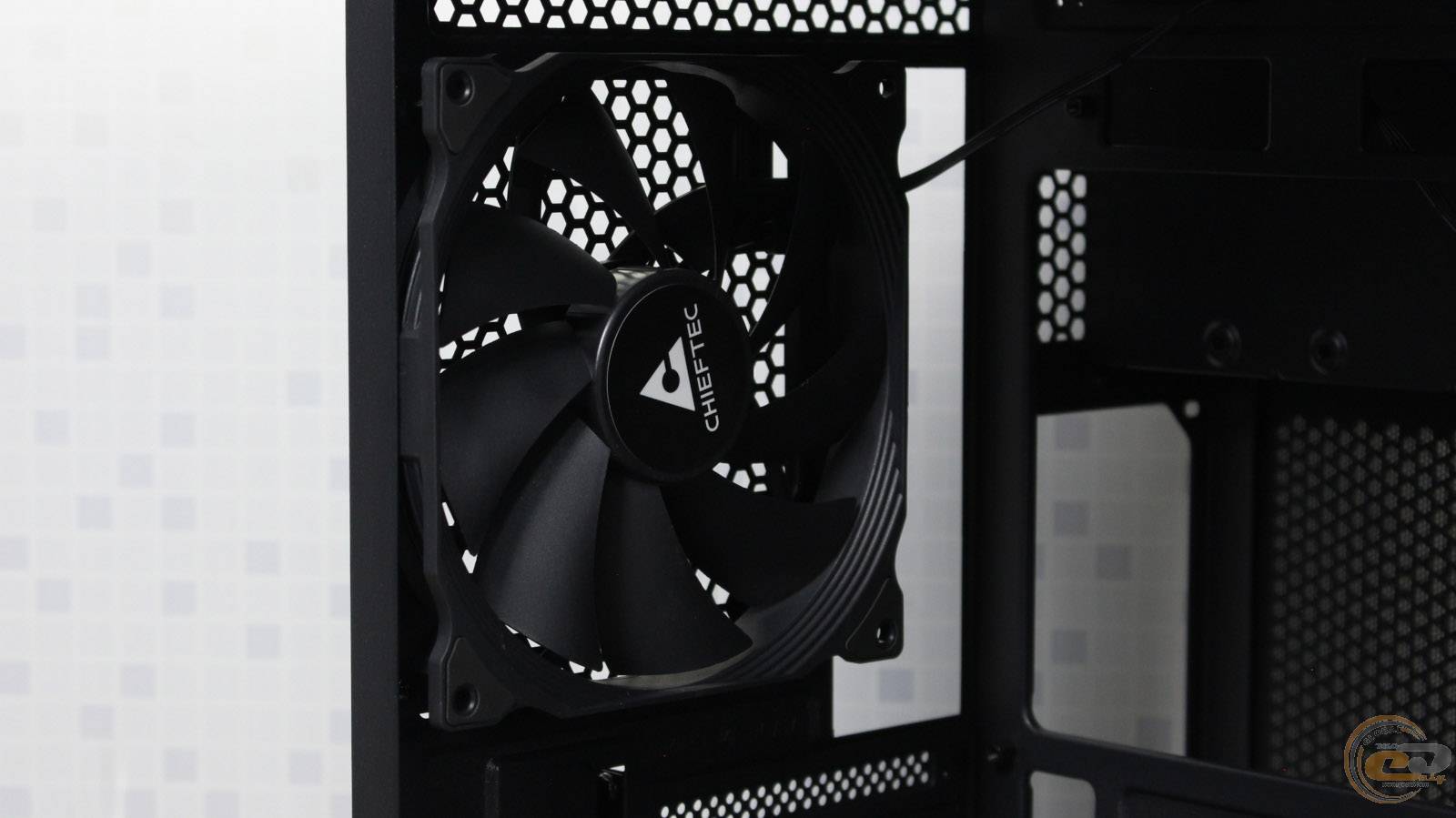

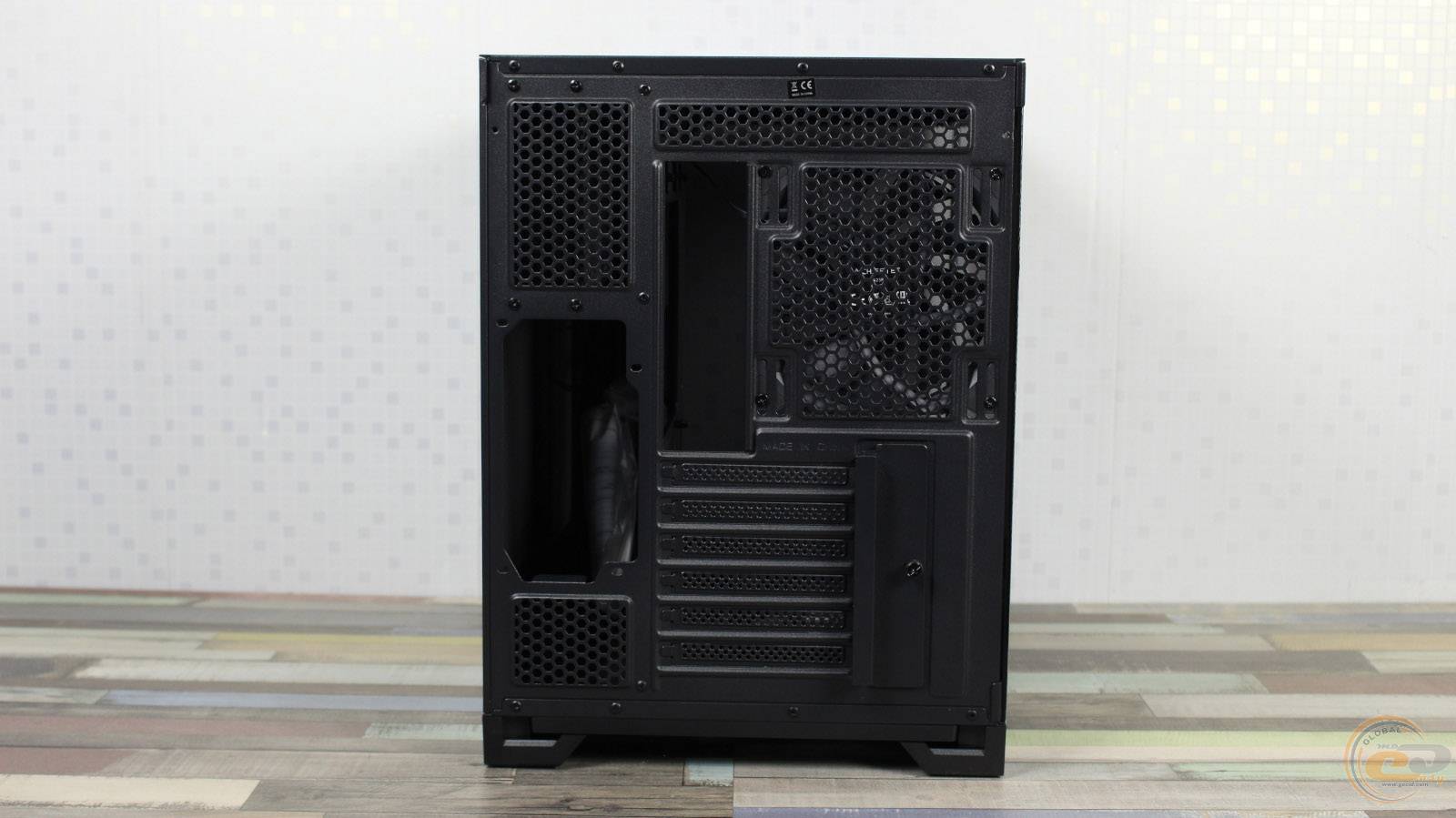

Тильна сторона щедро вкрита вентиляційними отворами та має посадкове місце, куди виробник уже встановив 140 мм вентилятор CHIEFTEC ZF-1425PWM. Останній оснащений гідродинамічним підшипником, працює на швидкості до 1200 об/хв і забезпечує повітряний потік 56,4 CFM.

Трохи нижче можна побачити шість багаторазових вентильованих заглушок карт розширення PCI-E.

Посадкове місце блока живлення знаходиться напроти материнської плати. Воно розташоване вертикально, а орієнтація можлива виключно вентилятором у бік правої боковини.

Сюди можна встановити будь-який доступний у продажу блок живлення формату ATX довжиною до 200 мм.

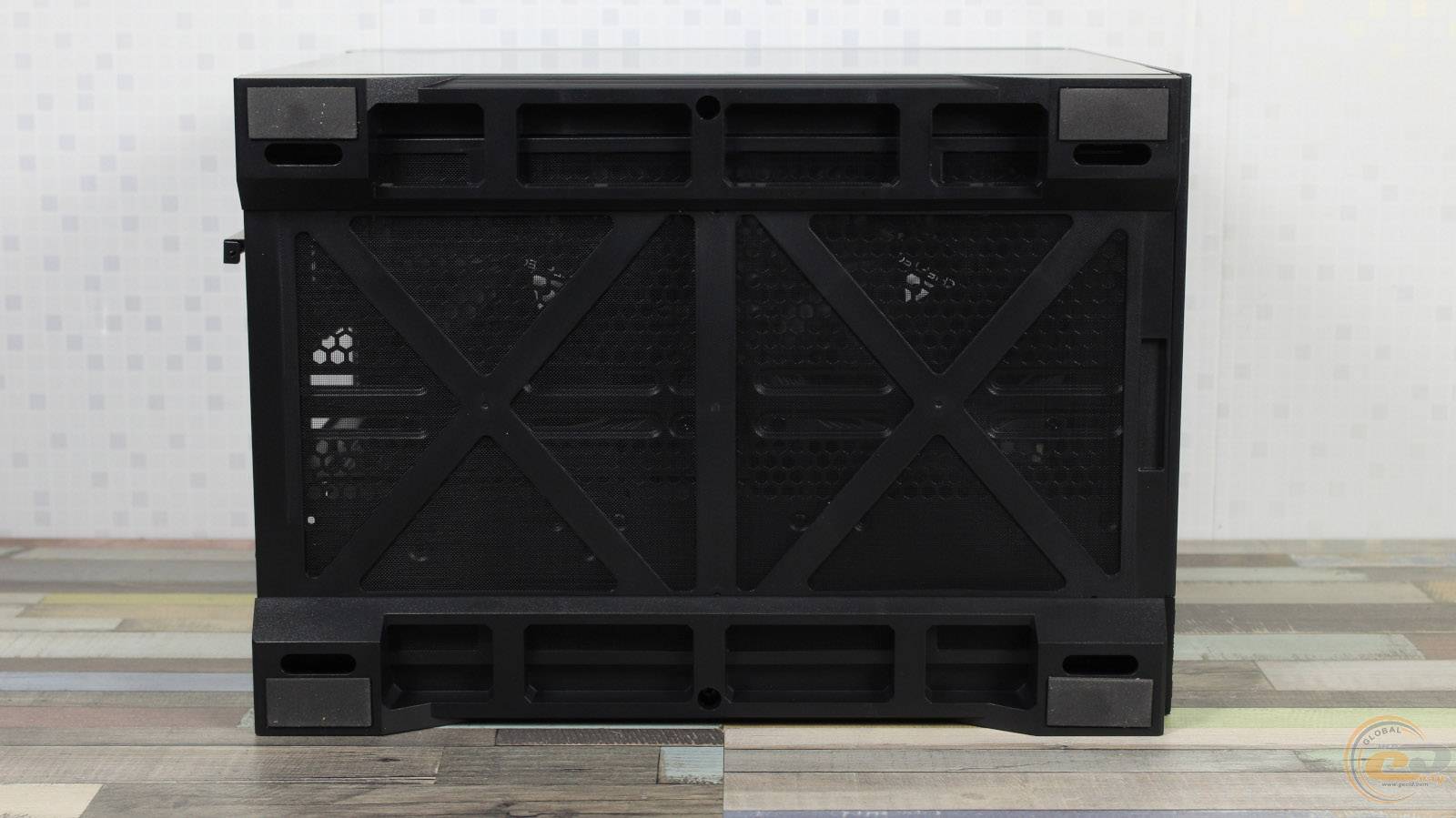

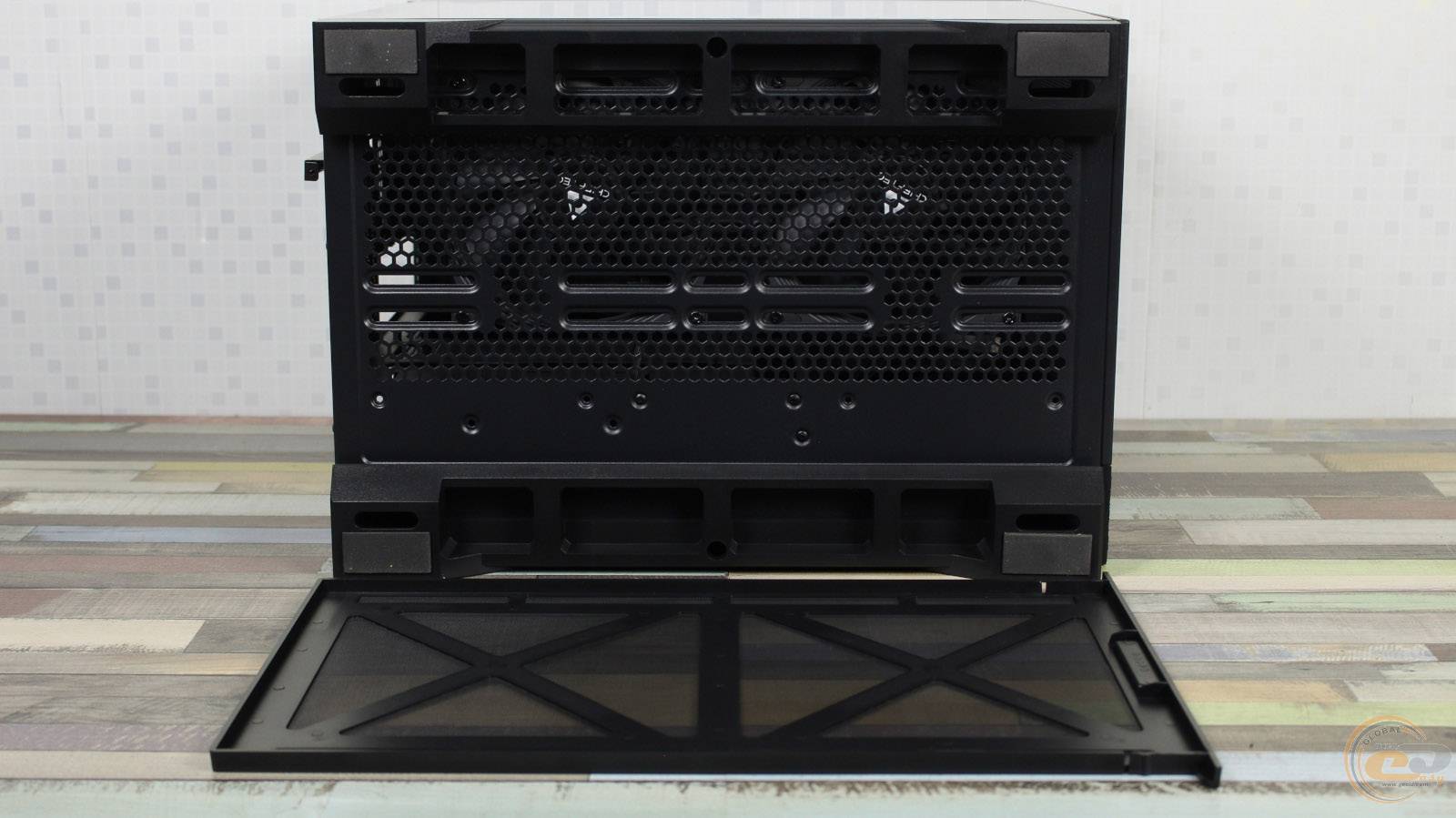

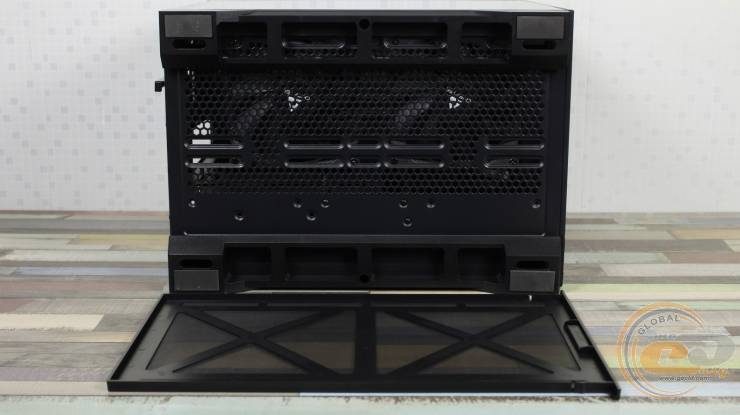

Ніжки корпуса отримали висоту 14 мм та м’які накладки. На дні встановлено нейлоновий пиловий фільтр, який фіксується у пазах. Його можна розвернути, аби він виймався вперед чи назад.

Фільтр прикриває посадкові місця для трьох 120-мм, двох 140-мм вентиляторів або радіатора РСО до 360 мм включно.

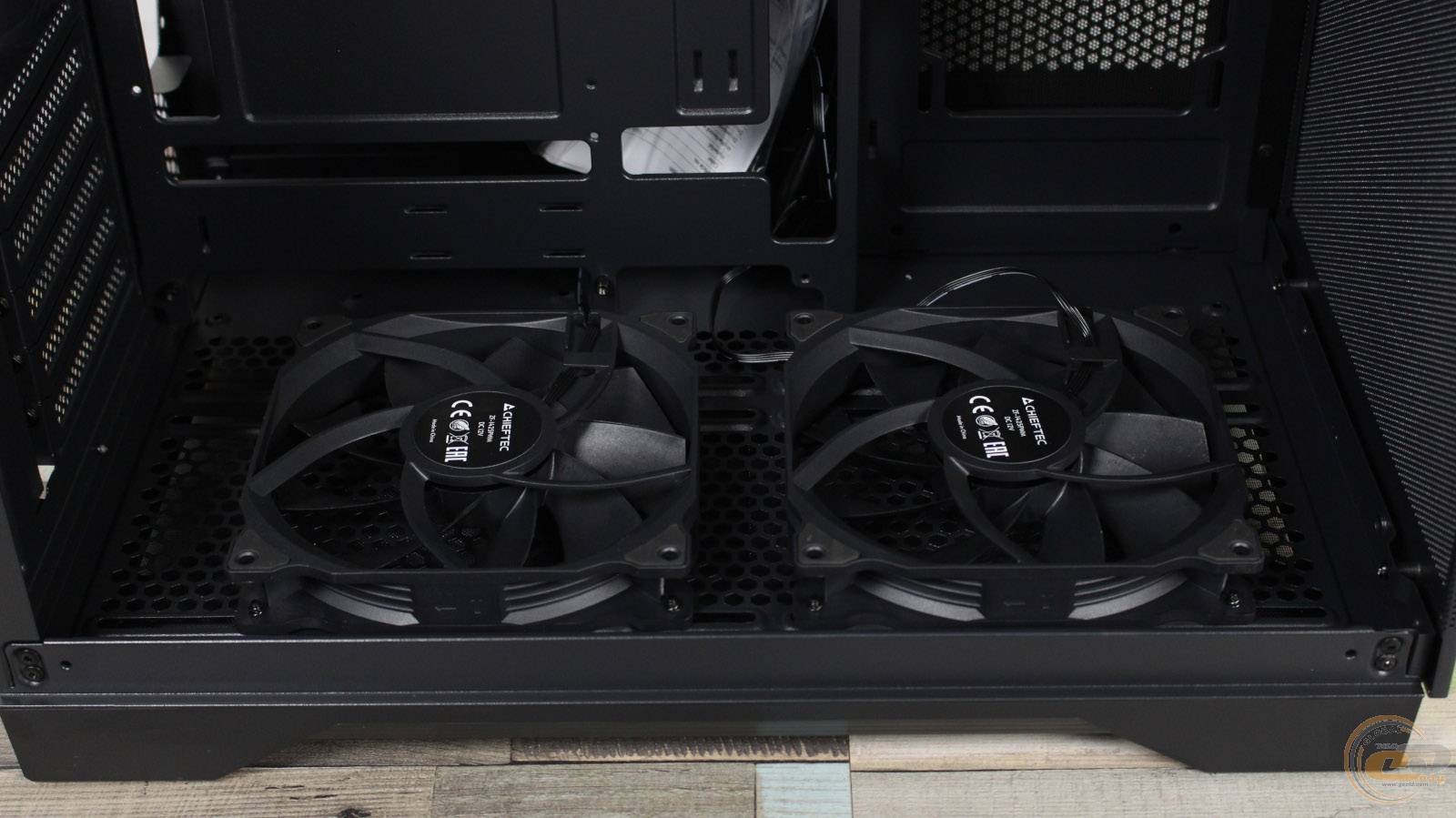

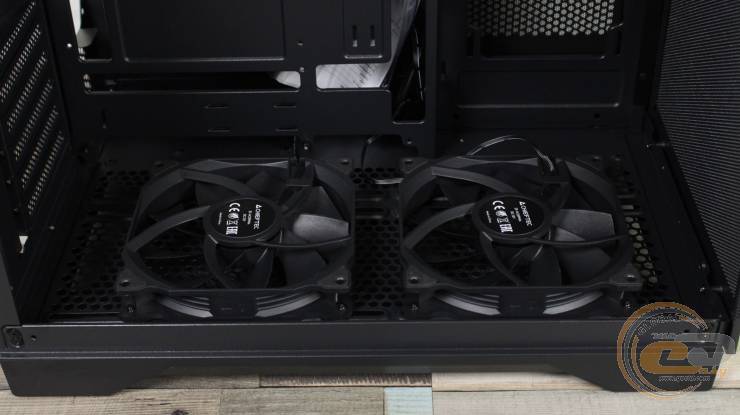

Виробник встановив тут два 140 мм пропелери CHIEFTEC ZF-1425PWM. До речі, всі корпусні вертушки працюють реально тихо до позначки у 1000 об/хв включно.

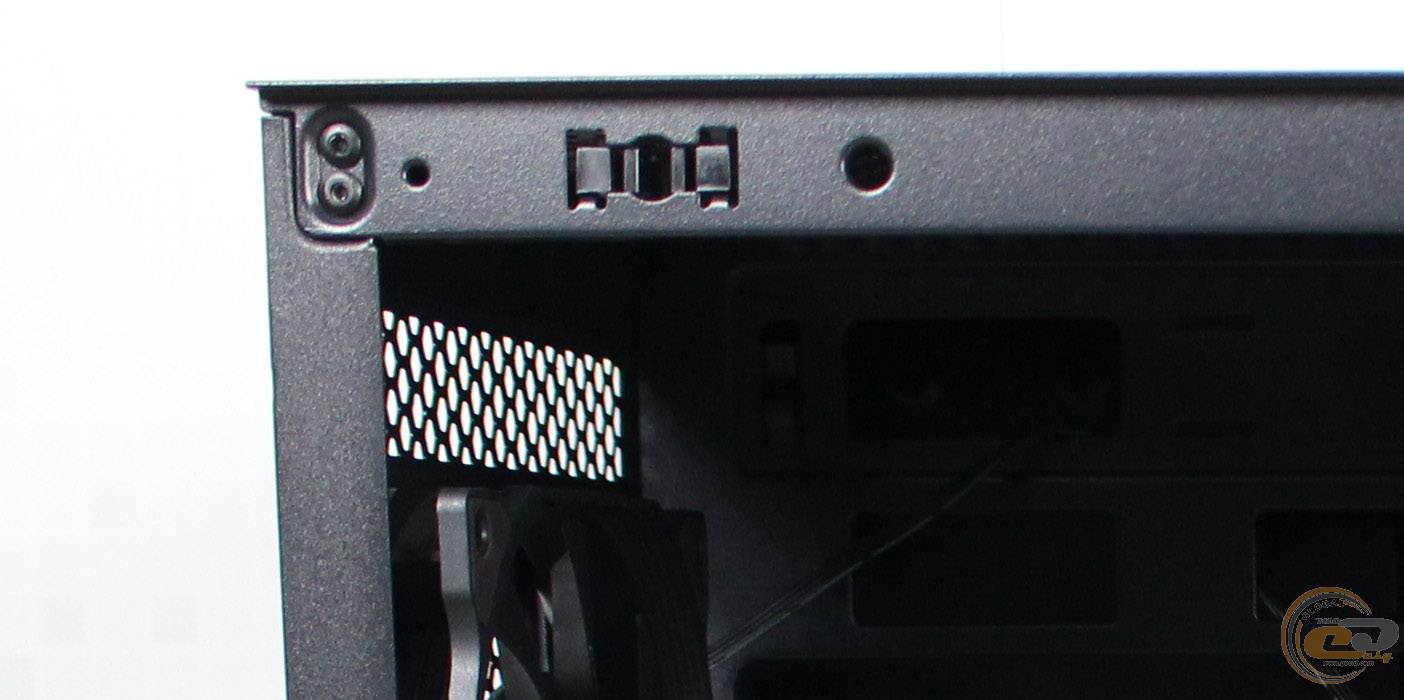

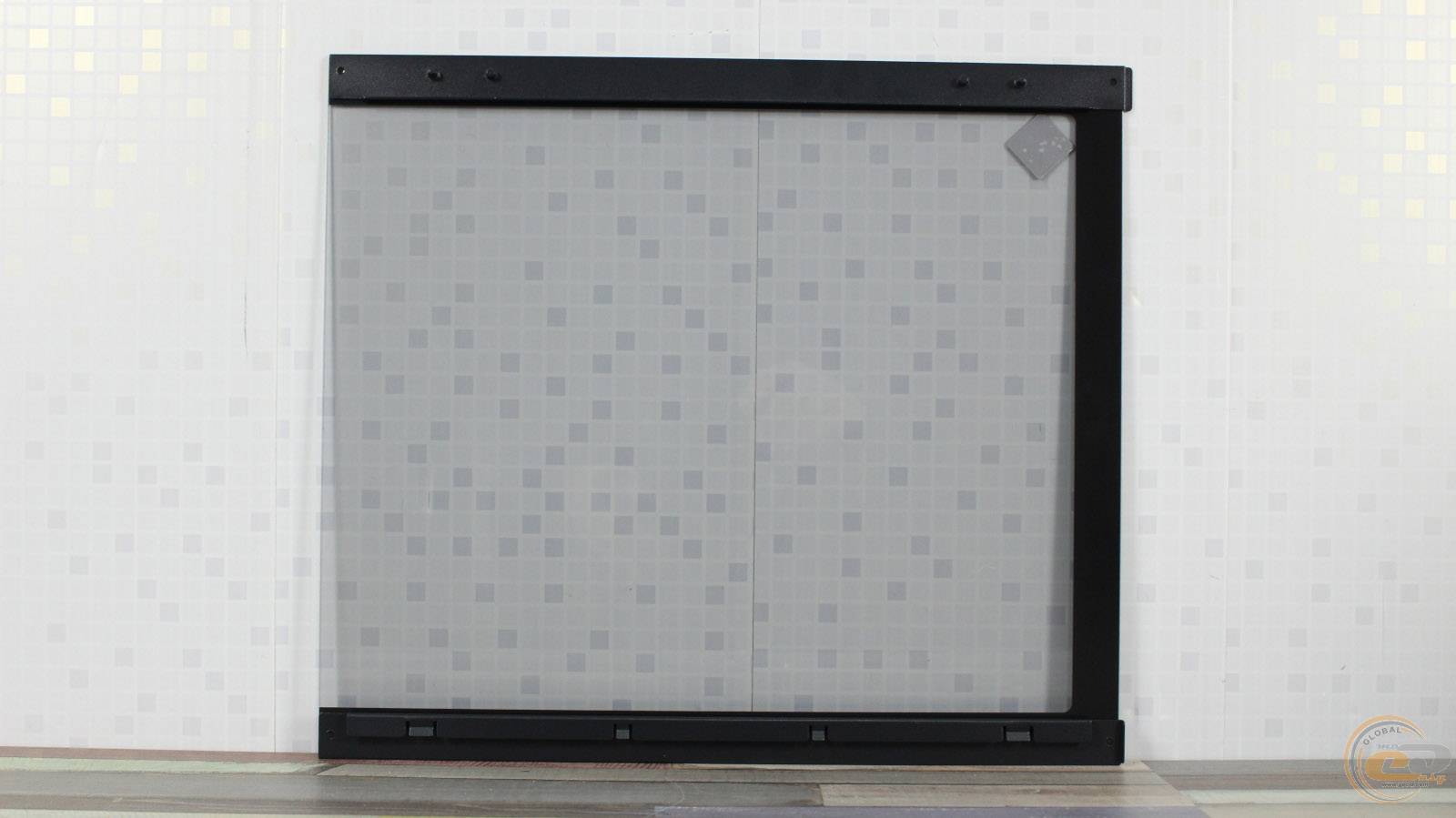

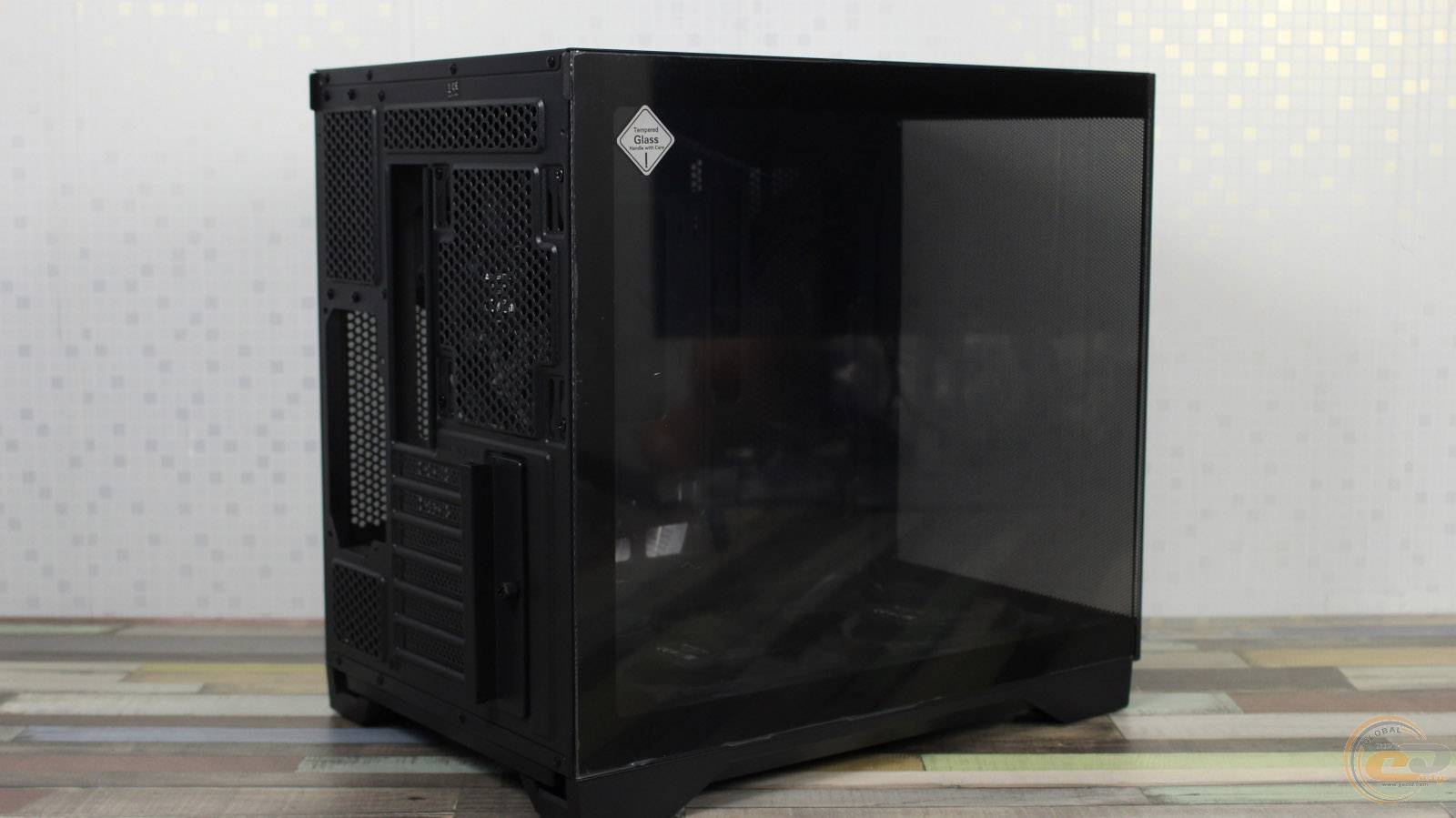

Бічні панелі кріпляться на корпусі за допомогою пластикових затискачів та фіксаторів у вигляді грибочків. Вони знімаються, якщо потягнути їх на себе. З’єднання досить щільне, тому для відкриття потрібно докласти зусиль. Особливо обережним слід бути зі скляною панеллю, щоб випадково не пошкодити її. Водночас можна бути впевненим, що панелі закріпленні надійно.

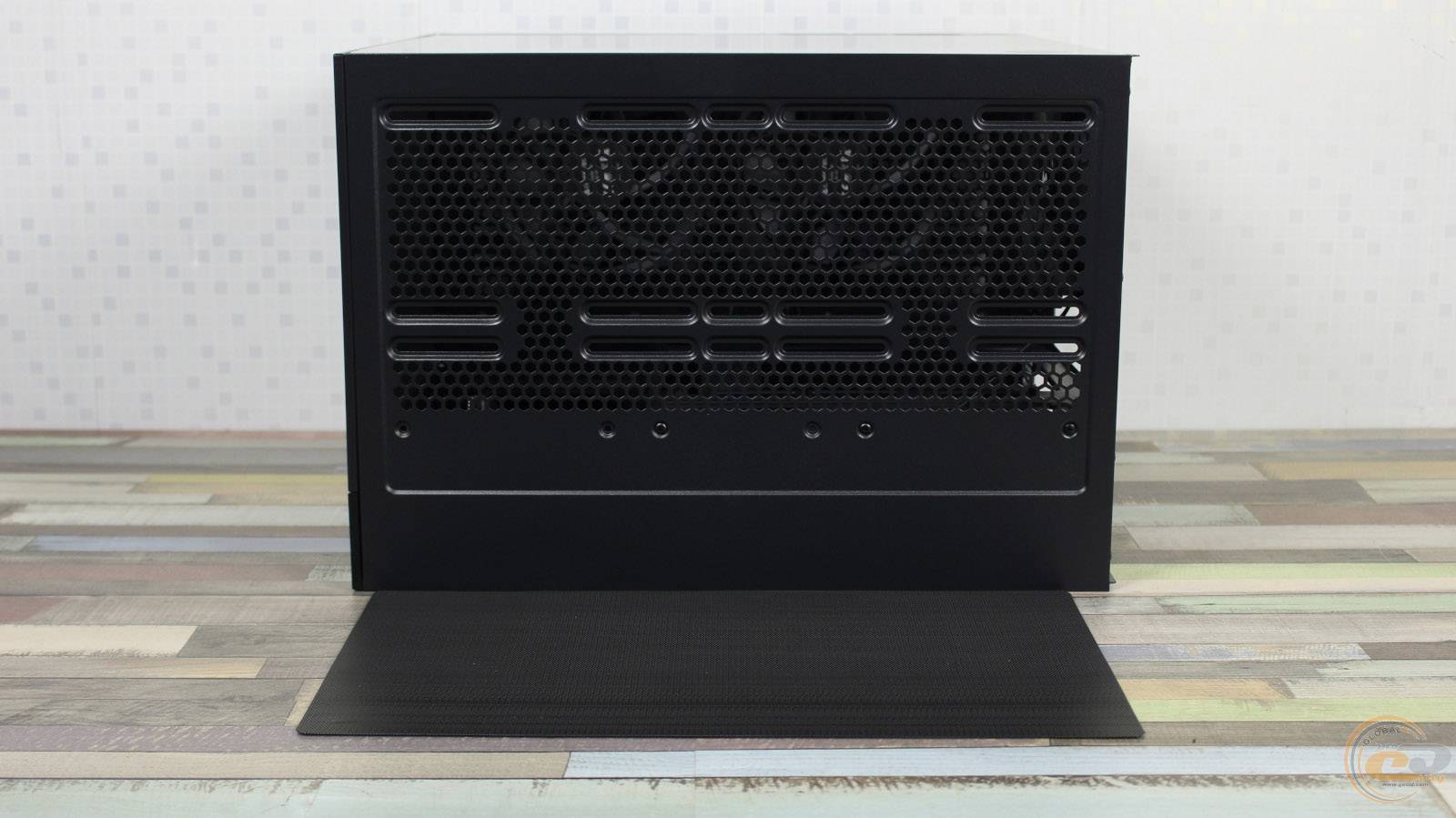

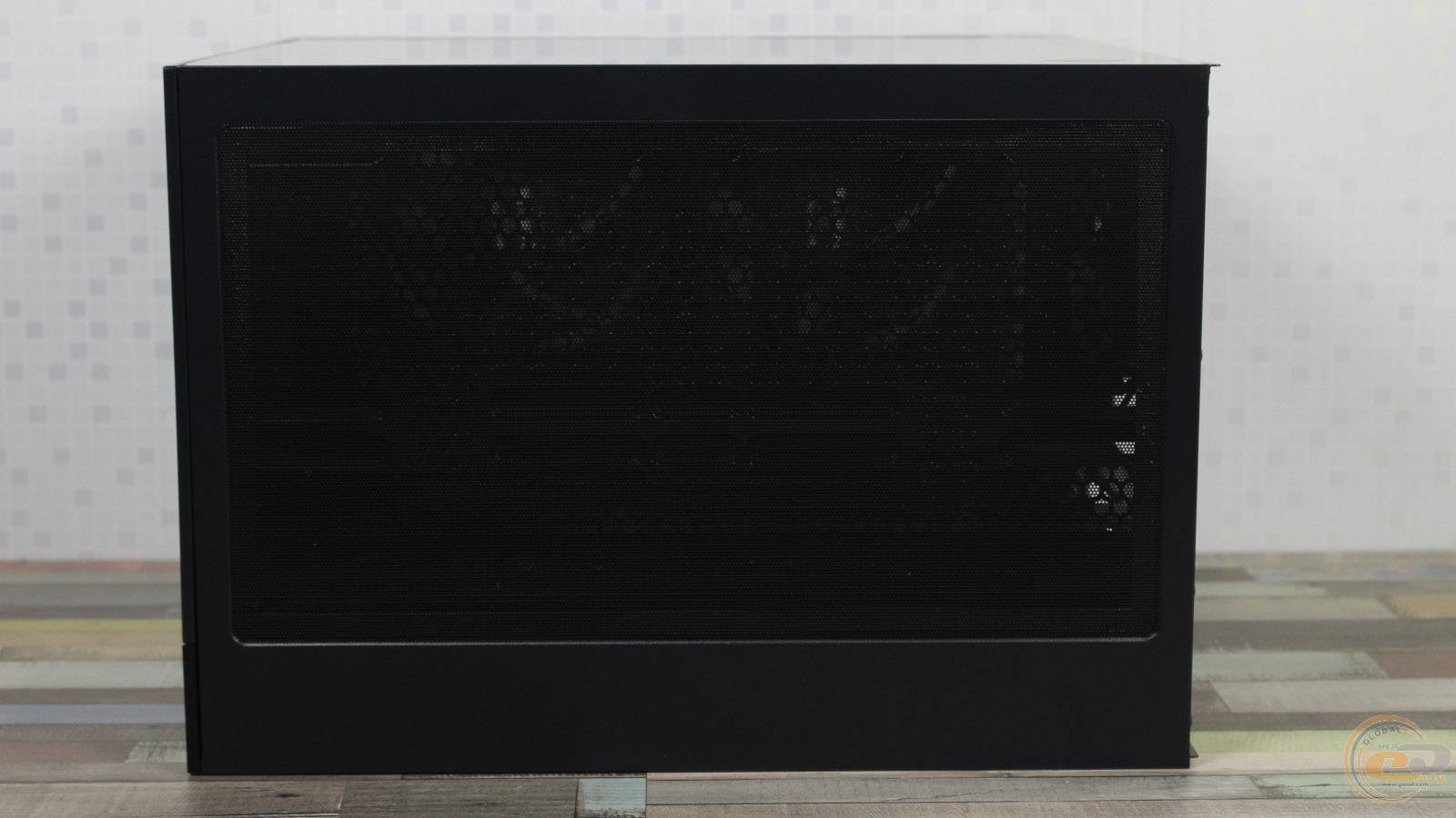

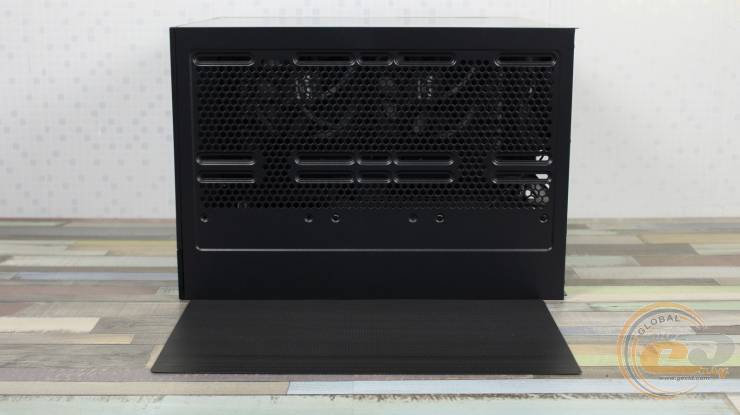

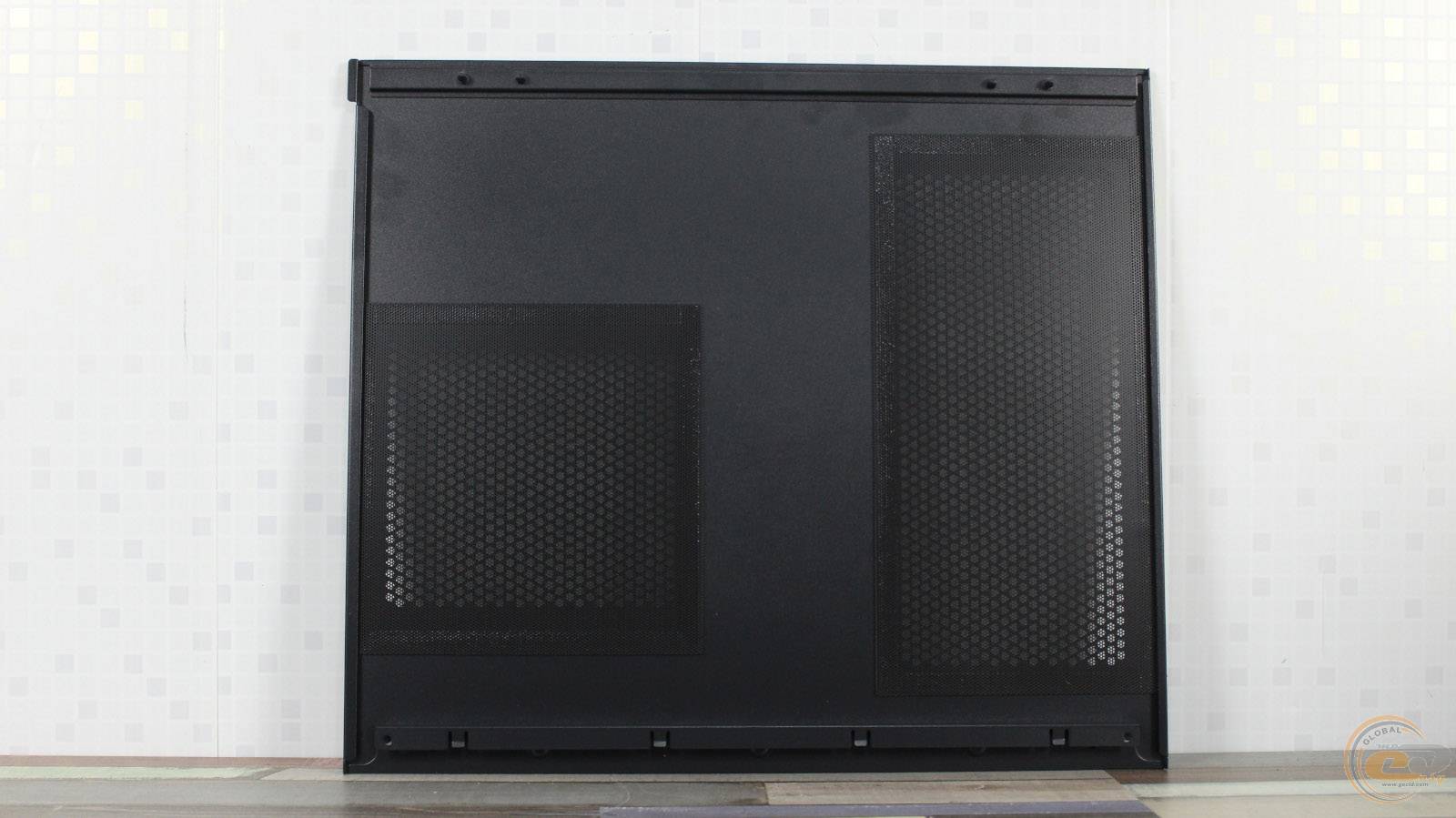

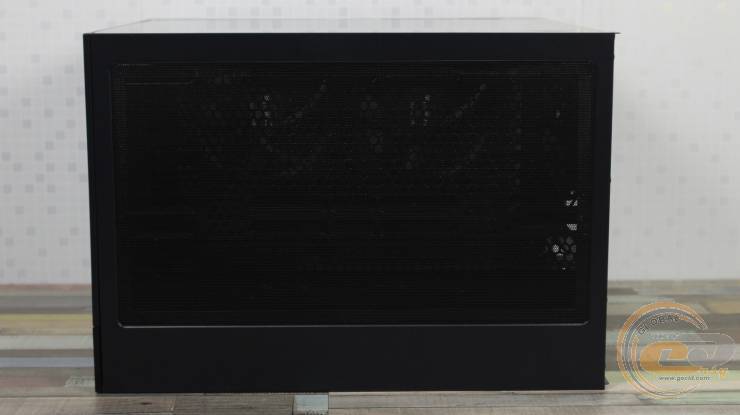

Сталева бічна кришка має дві перфоровані ділянки розмірами 135 х 143 мм та 111 х 256 мм. Зсередини вони прикриті пиловими фільтрами з магнітним кріпленням.

Внутрішня будова

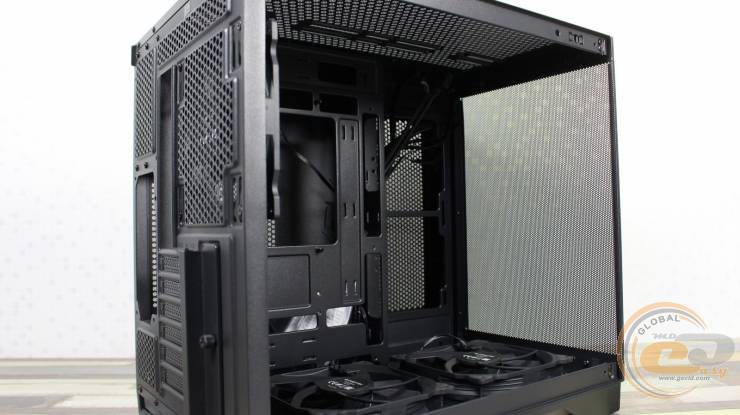

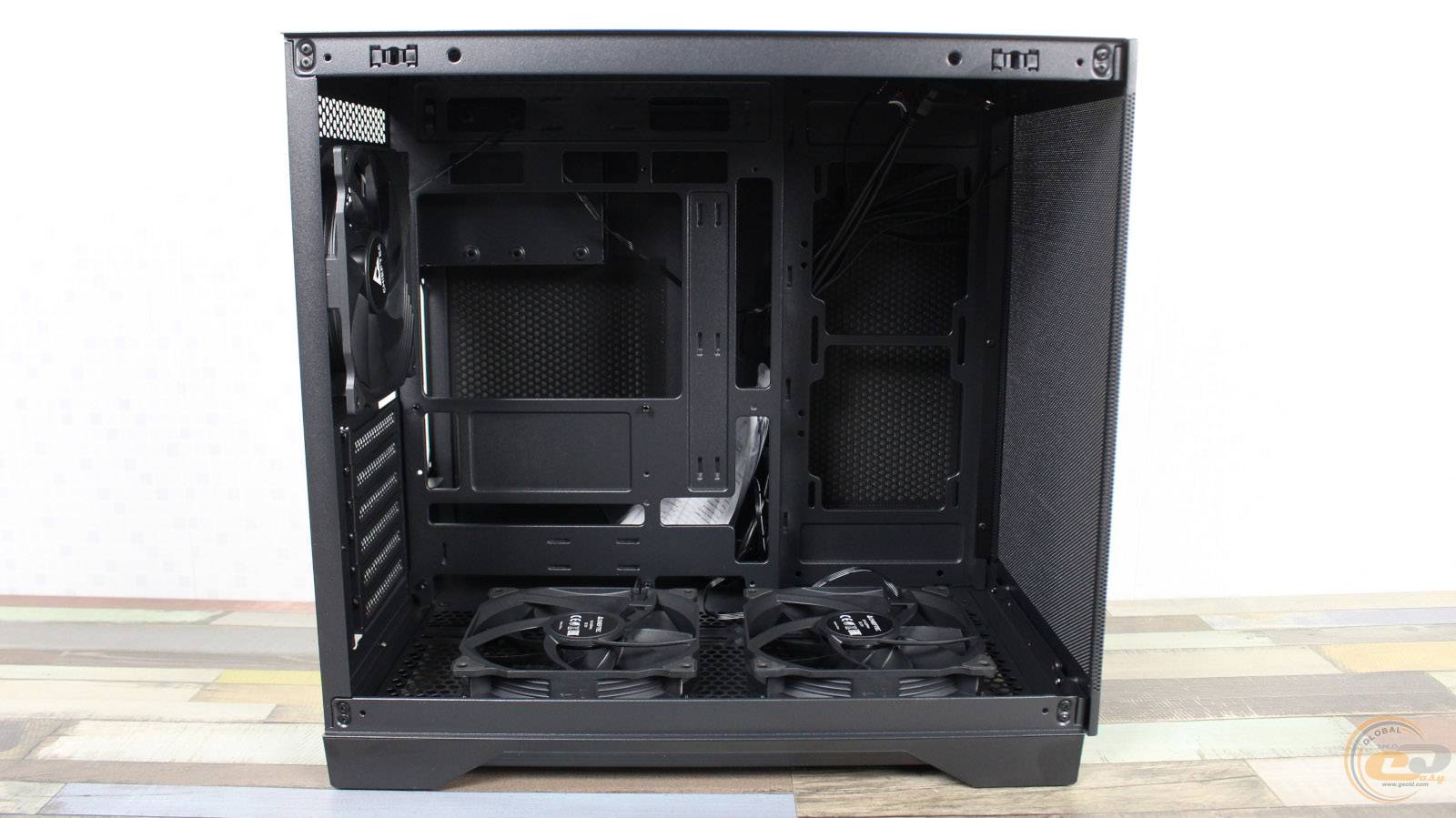

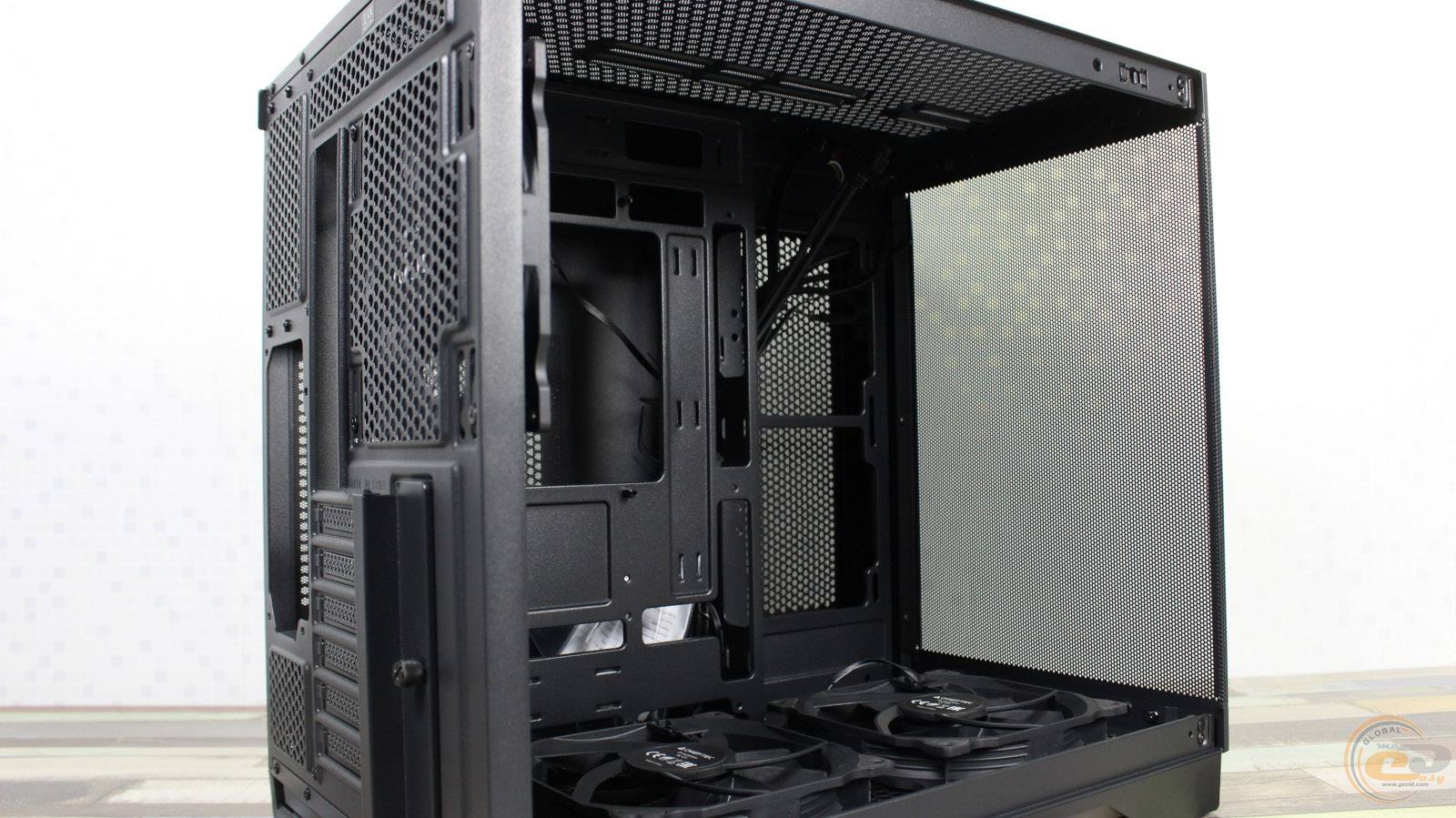

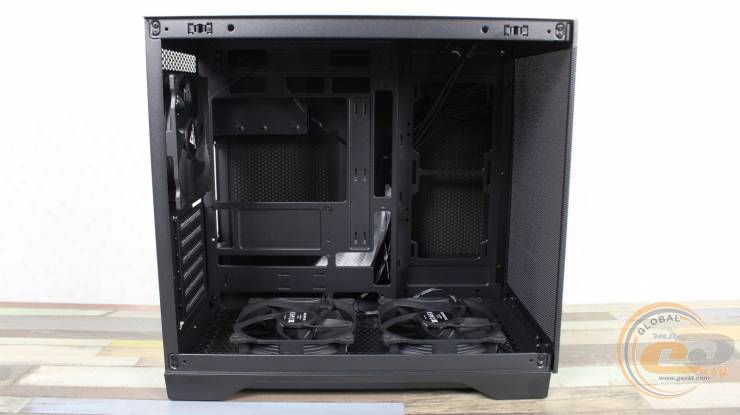

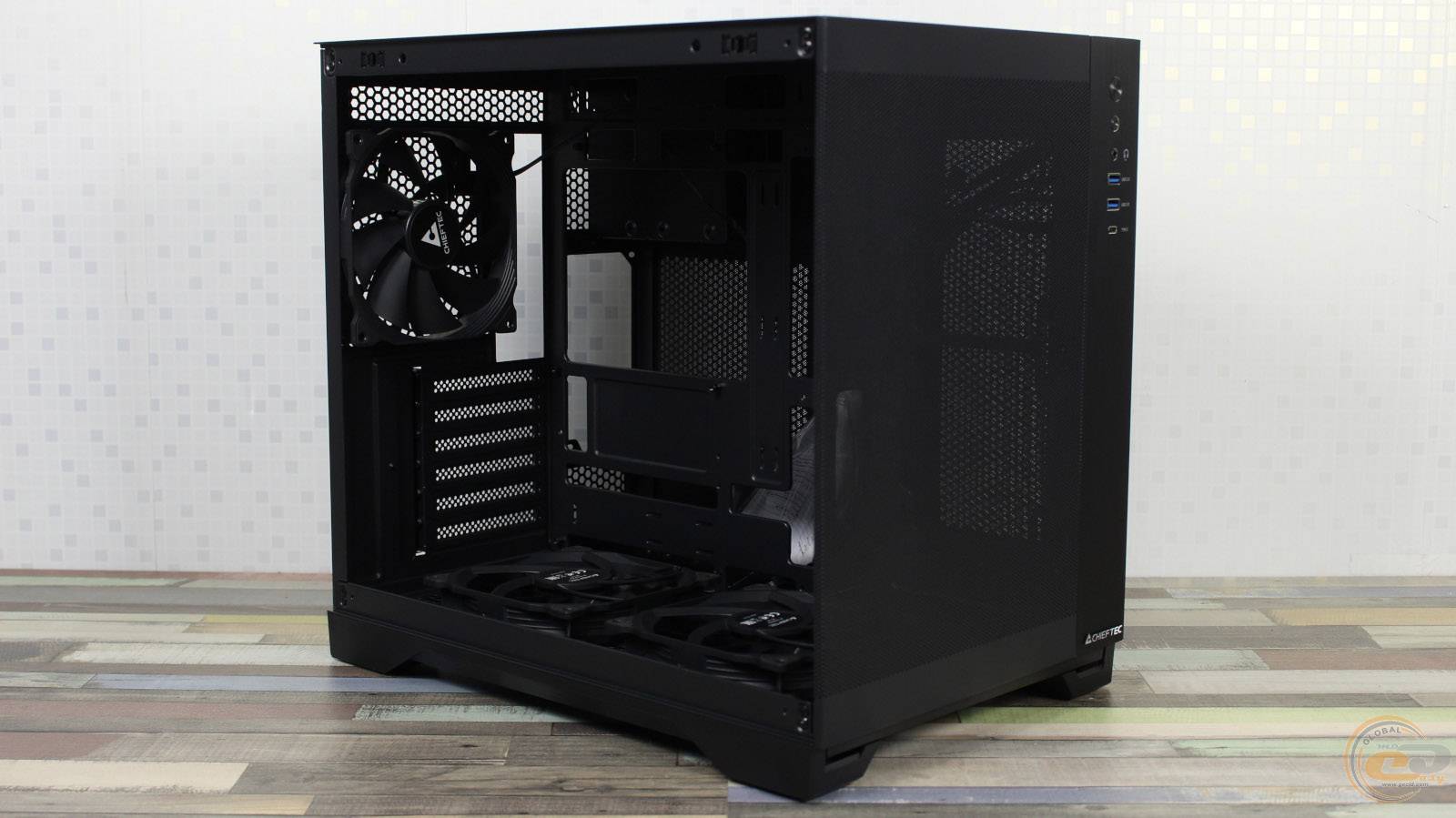

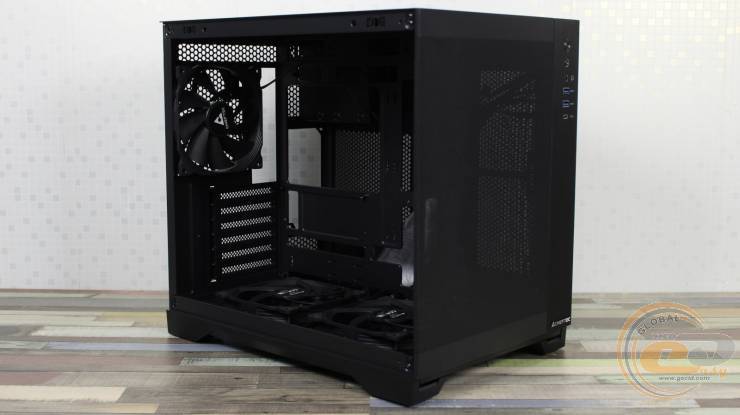

Корпус CHIEFTEC VISIO AIR підтримує плати форм-факторів ATX, microATX та Mini-ITX. Для моделей «з майбутнього» передбачені відповідні прямокутні вирізи для тильних роз'ємів. Висота системи охолодження процесора обмежена висотою 175 мм, а максимальна довжина відеокарти повинна становити 410 мм.

Додатково на панель біля материнської плати можна встановити два 120-мм вентилятори або РСО до 240-мм.

Більше місць монтажу вертушок та систем рідинного охолодження немає, тому перейдемо до розміщення накопичувачів.

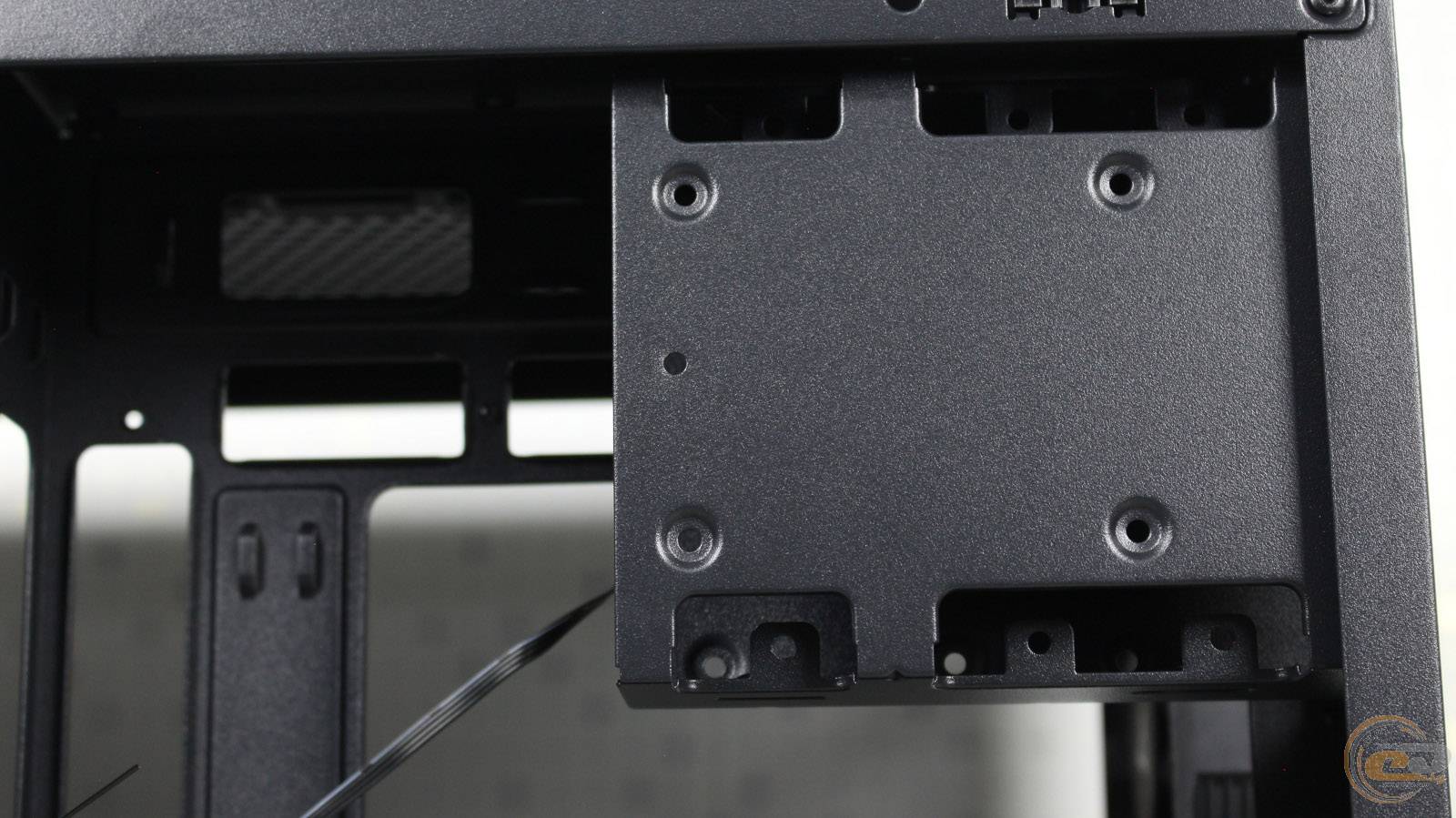

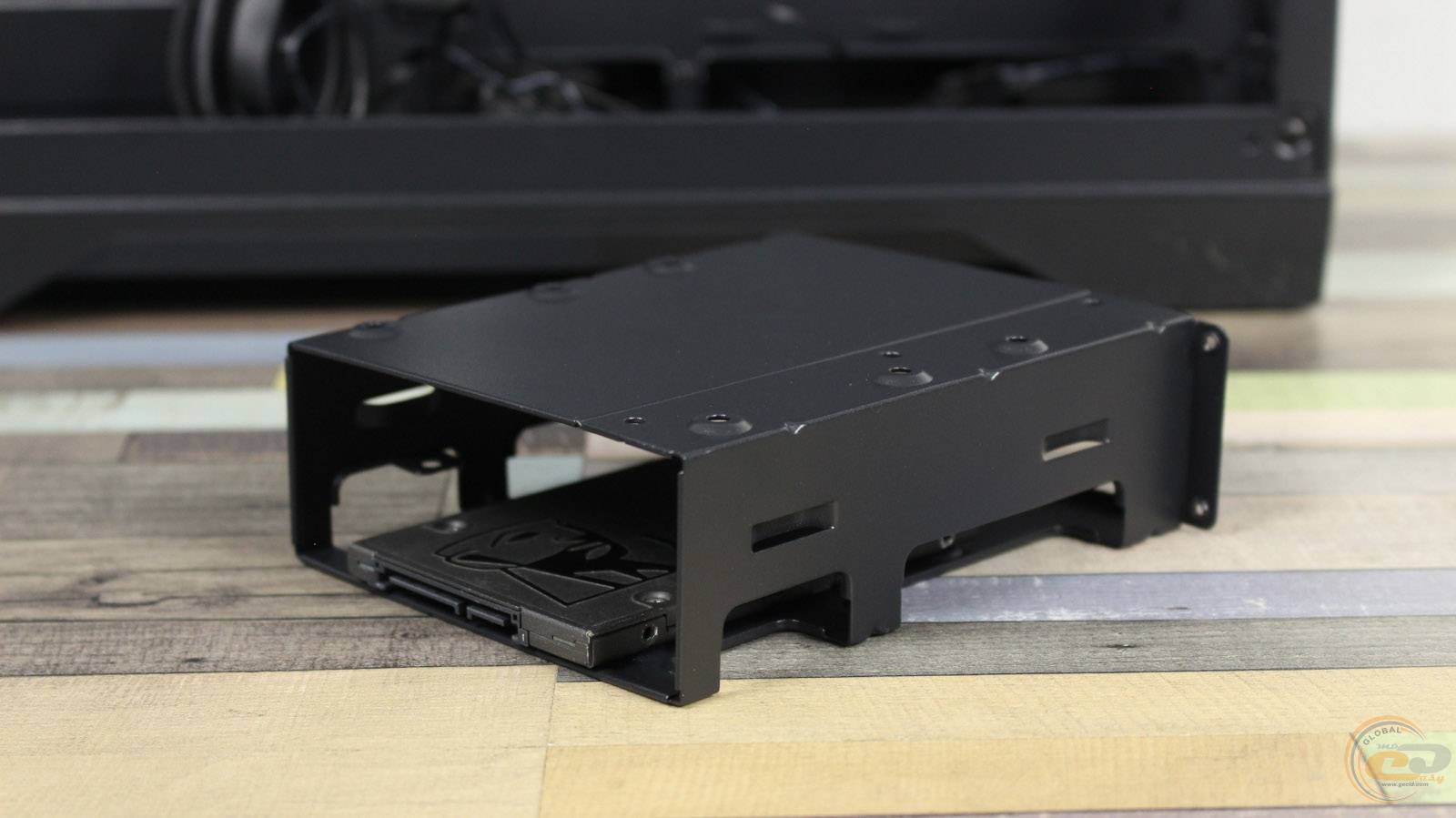

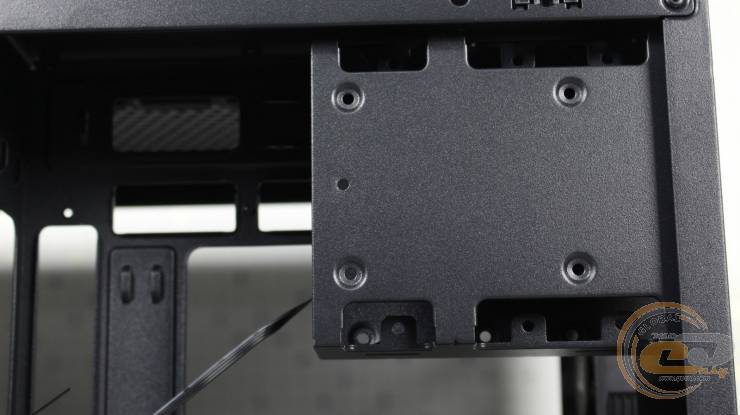

Два 3,5" жорсткі диски та один SSD вийде розмістити в кошику для накопичувачів, що знаходиться за піддоном материнської плати та тримається на чотирьох гвинтах.

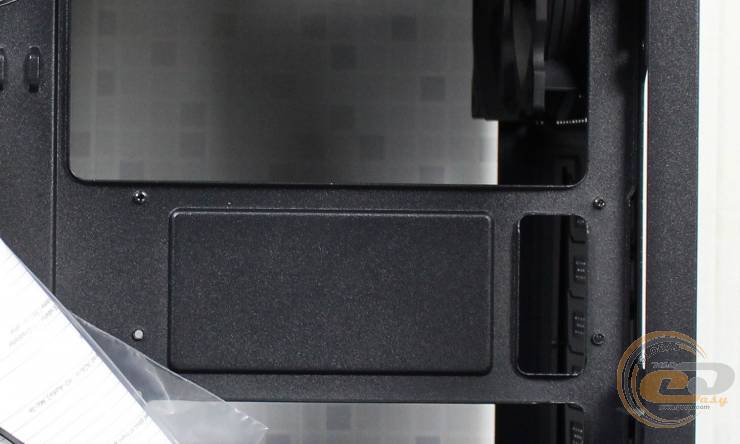

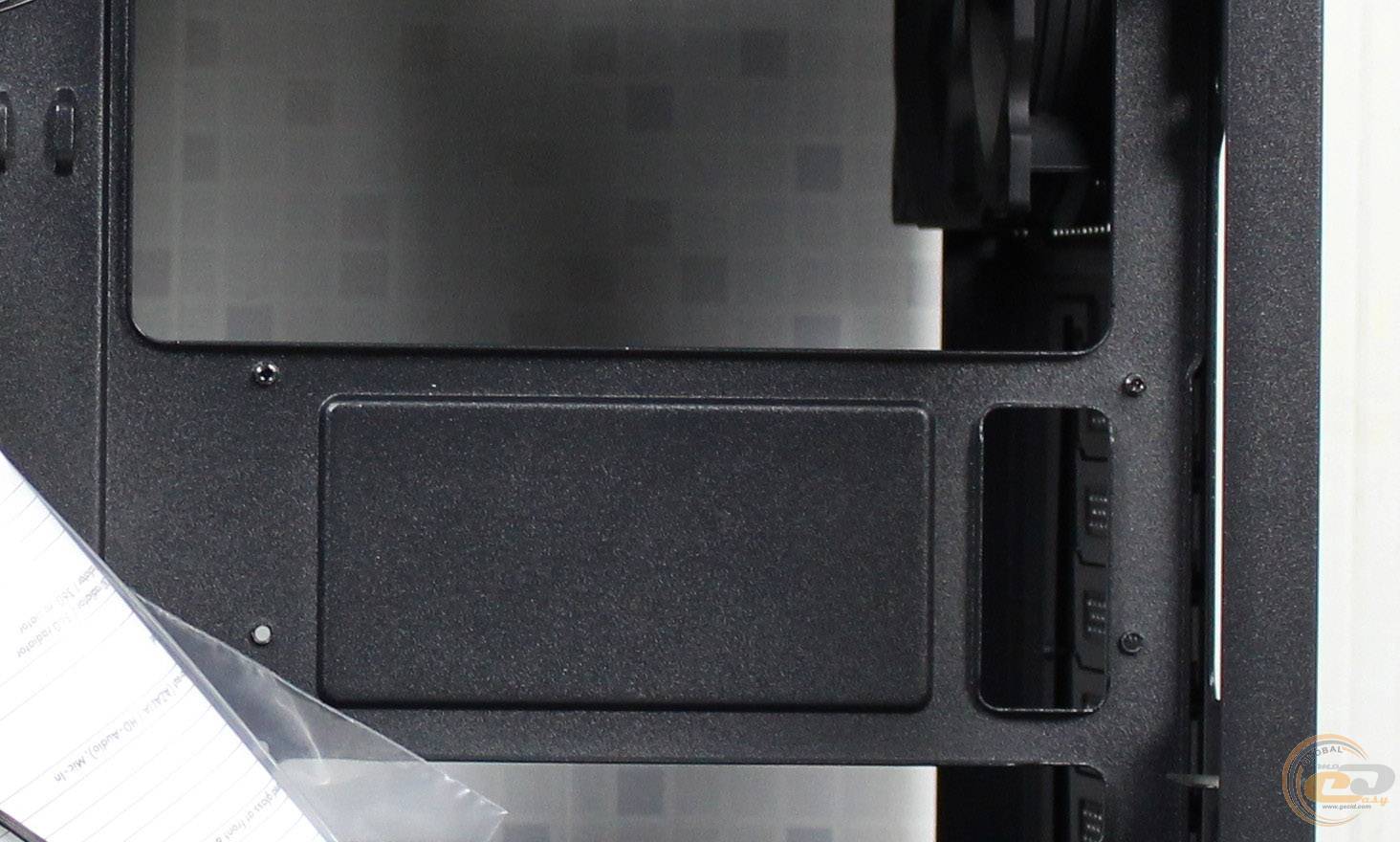

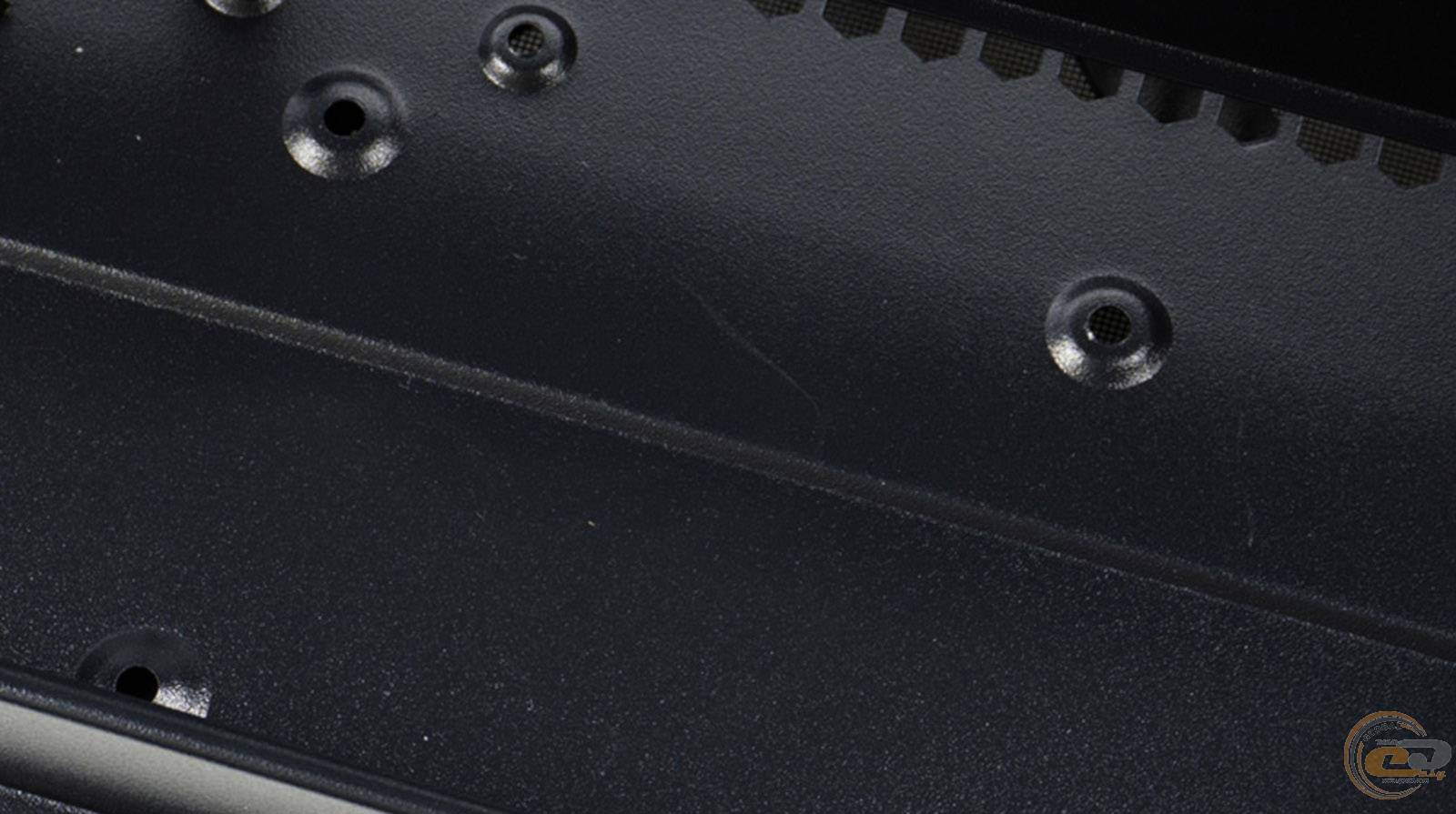

Ще один 2,5" накопичувач встановлюється на дні корпуса з боку БЖ та фіксується гвинтами знизу.

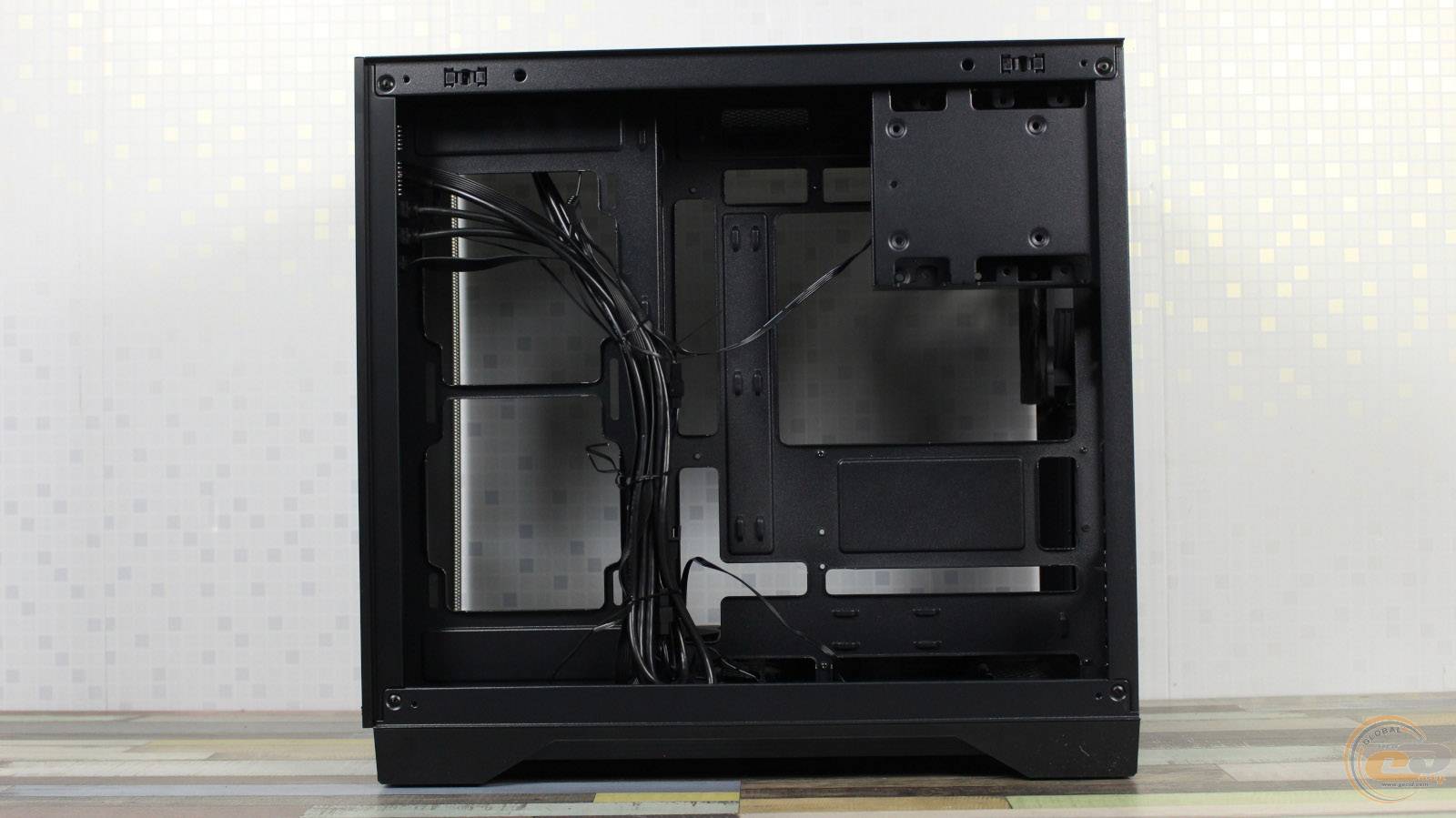

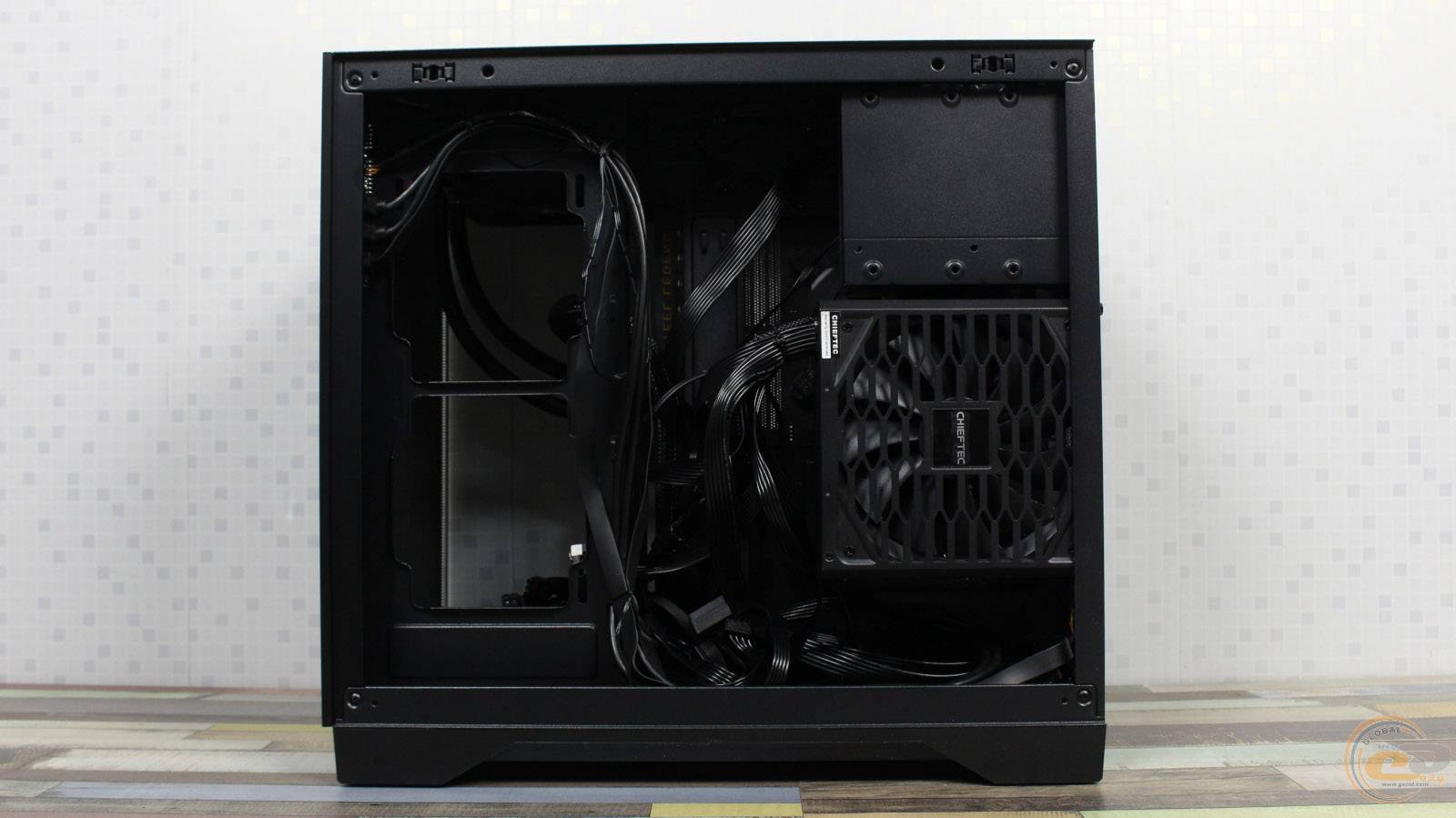

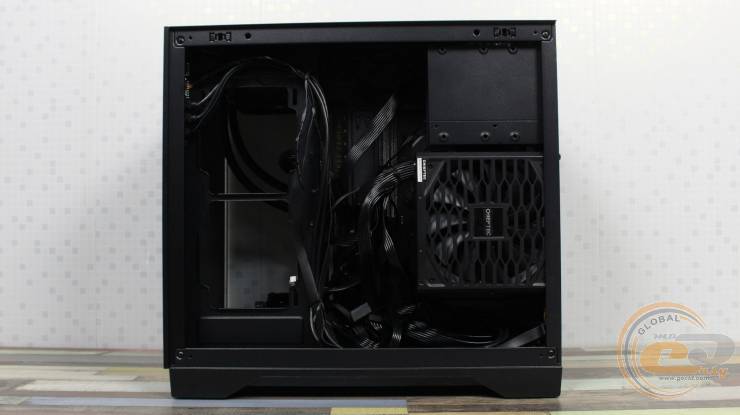

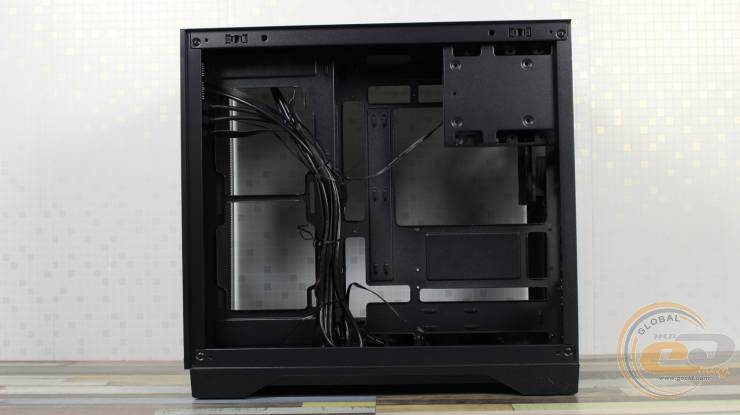

За піддоном материнської плати, завдяки двокамерній будові корпуса, є достатньо місця для укладання великої кількості різноманітних кабелів. Для максимального комфорту бракує хіба що пари багаторазових липучок. Навести красу та привести усе до ладу допоможуть одноразові стяжки, що входять до комплекту постачання.

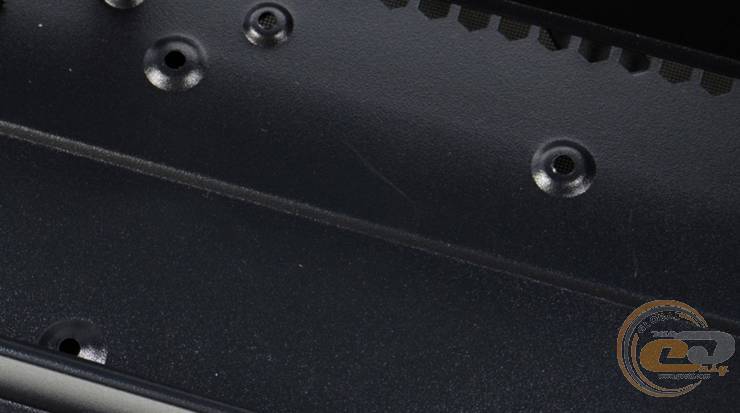

Завдяки міцній конструкції та використанню достатньо товстого (за сучасними мірками) металу на кожному елементі, загальну якість складання корпуса можна охарактеризувати як високу.

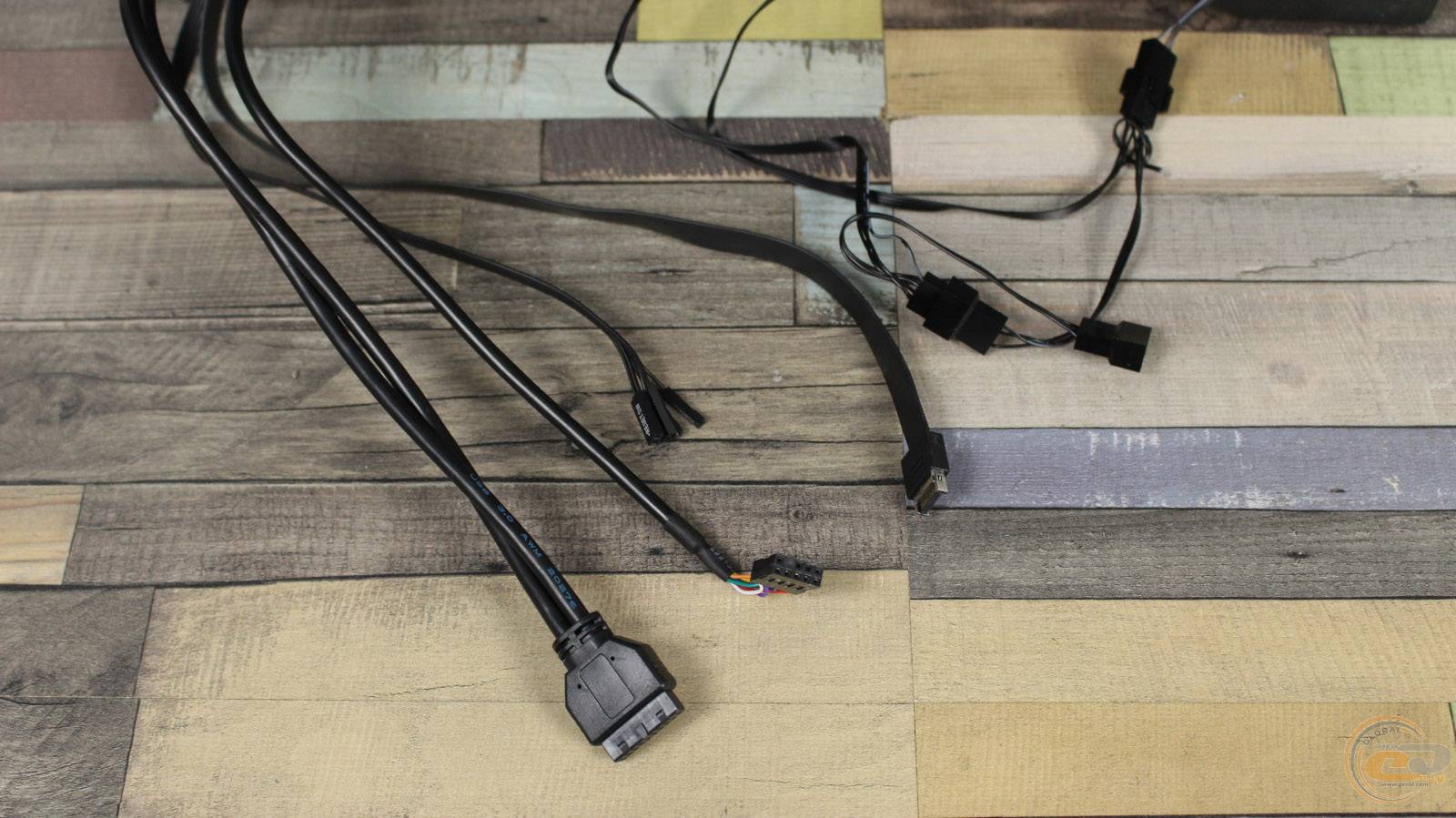

Для підключення до материнської плати від інтерфейсної панелі ідуть такі кабелі.

Тестування

Компонент	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8 / 16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Кулер	CHIEFTEC Iceberg 360 DARK (CLC-360-BLK)
Материнська плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативна пам’ять	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X (швидкість СО 70%)
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок живлення	CHIEFTEC VEGA 750W (PPG-750-S), 750 Вт
Термопаста	GD 900

Температура навколишнього середовища на момент проведення вимірювань становила 24°С.

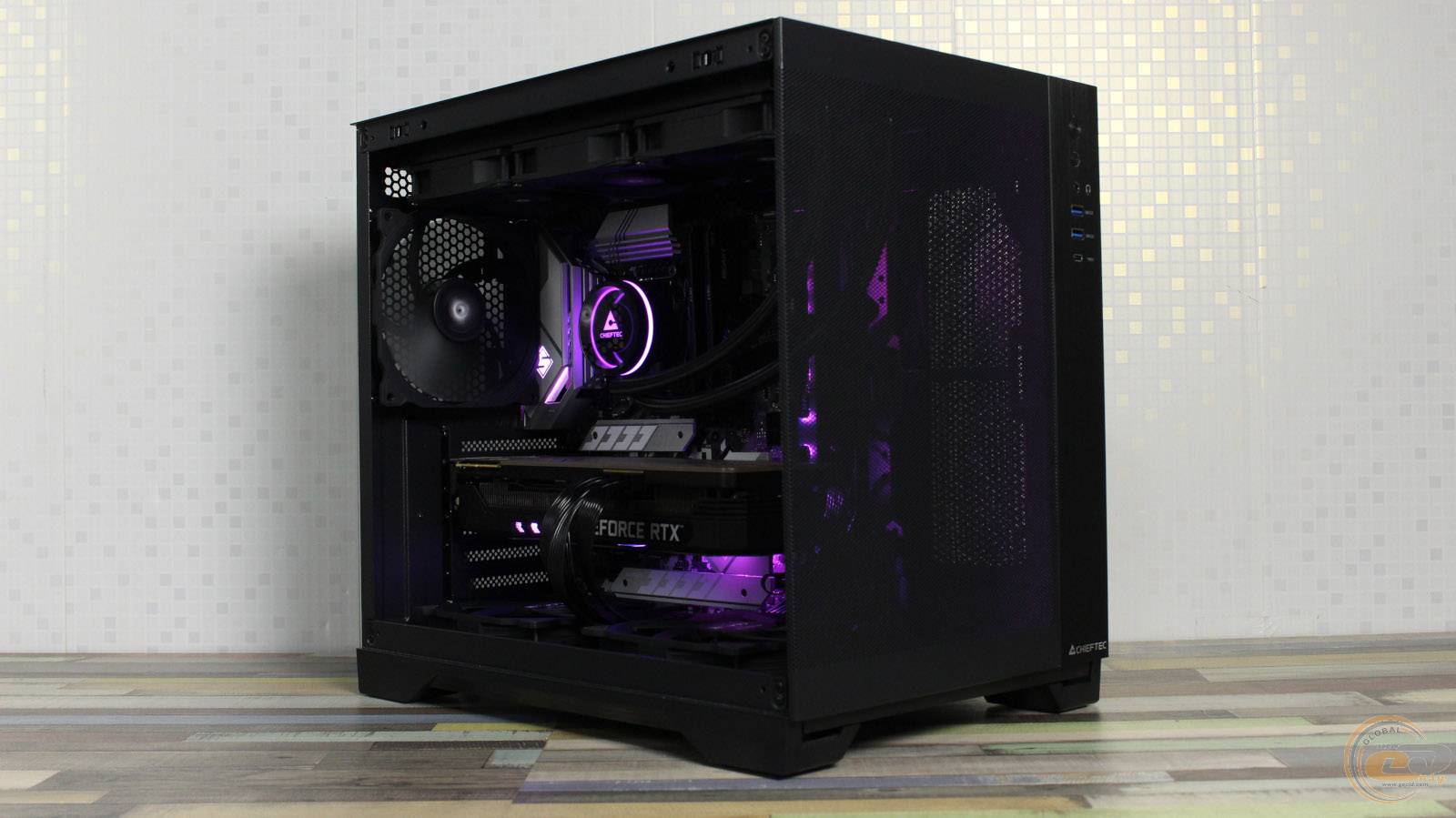

Можливості охолодження «начинки» у корпусі CHIEFTEC VISIO AIR ми вивчали разом із 360 мм процесорною РСО CHIEFTEC Iceberg 360 DARK та трьома корпусними 140 мм вентиляторами. Вертушки працювали на максимумі, а саме 2200 об/хв для РСО та 1200 об/хв для корпусних.

Додатково в BIOS материнської плати ми активували параметр Intel Adaptive Boost Technology.

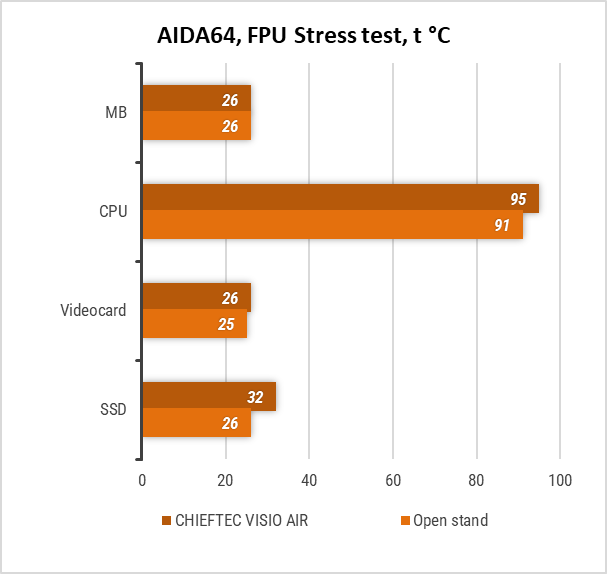

У тесті Stress FPU у AIDA 64 різниця між нагріванням процесора всередині корпуса та на відкритому стенді становила 4°C. Інші компоненти, окрім SSD, судячи з температур не відчувають різницю між цими двома варіантами.

Бенчмарк 3DMark Time Spy Extreme при розміщенні комплектуючих у CHIEFTEC VISIO AIR продемонстрував всього на 4°C і 2°C вищі температури процесора та відеокарти відповідно, порівняно з відкритим стендом.

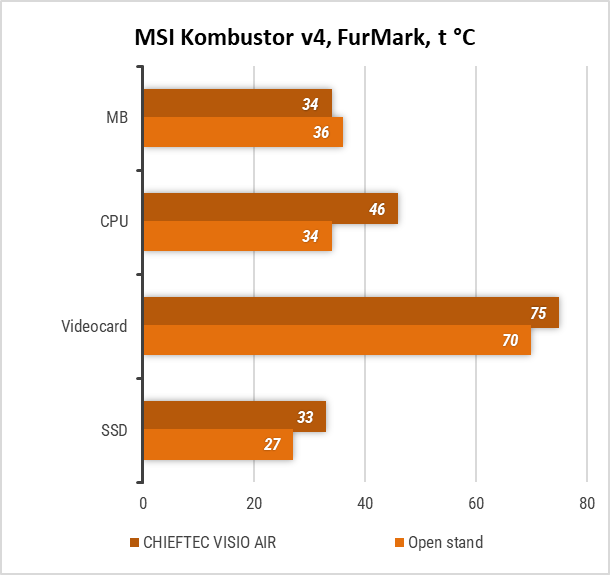

Навантаження тестом FurMark у MSI Kombustor v4 призвело до підвищення температури відеокарти на 5°С у корпусі, порівняно з відкритим стендом.

Зіставляючи всі вищезгадані температурні показники, ми не можемо не відзначити ефективність сітчастих панелей та продуманого розміщення 140 мм вентиляторів виробником. Таке поєднання дозволить ефективно використовувати цей корпус із сучасним гарячим «залізом» навіть без встановлення додаткових вентиляторів.

Висновки

Звичайно, корпус CHIEFTEC VISIO AIR GM-30B-M-OP не може похвалитися модульною конструкцією чи великою кількістю швидкознімних елементів. Однак для тих, хто нечасто перезбирає систему, він може стати безпрограшним варіантом за рахунок великого простору всередині, якого буде достатньо навіть для габаритних башт та відеокарт. Також тут є і звична перевага двокамерних моделей у вигляді щедрого запасу місця для укладання великої кількості різноманітних кабелів позаду. Виробник подбав і про власників материнських плат із новомодними тильними роз'ємами, передбачивши відповідні вирізи у піддоні.

Ця модель досить ефективно продувається всього трьома комплектними вертушками, які до того ж, здатні тихо працювати. А це означає, що можна не витрачати гроші на придбання додаткових вентиляторів. Хоча, за великого бажання всередині можна розмістити до дев’яти 120 мм вентиляторів або три РСО одночасно.

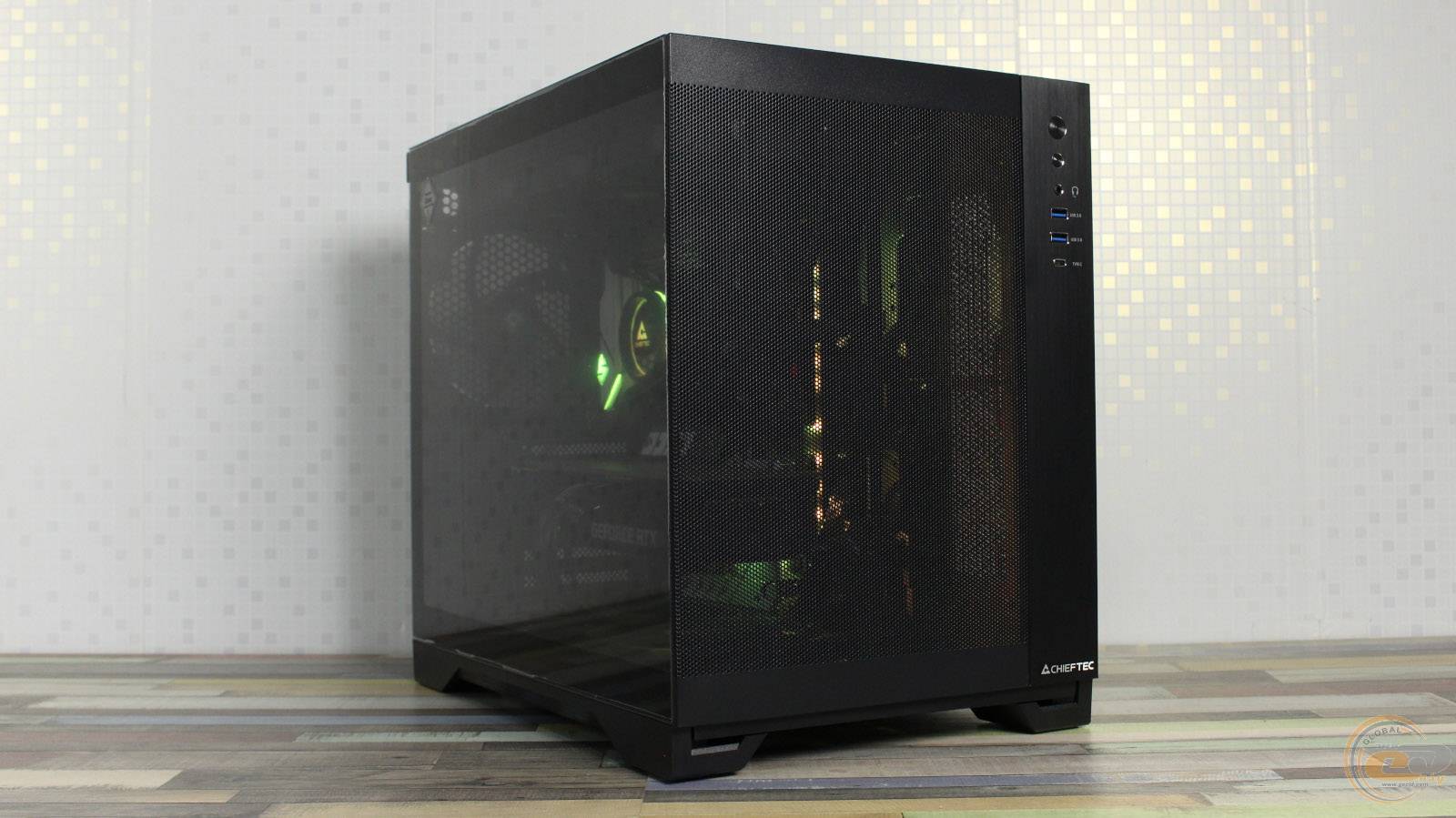

Завдяки використанню типового дизайну «акваріумів» металева сітка та скляна панель ніяк не завадять вам добре бачити свої комплектуючі, або милуватися ефектним підсвічуванням основних компонентів.

Щодо пилових фільтрів – добре, що вони тут майже усюди, однак хотілося б бачити їх з нейлону, як на дні корпуса, а не у бюджетному виконанні із магнітним кріпленням.

У підсумку у компанії CHIEFTEC вийшло запропонувати гідну альтернативу корпусам-«акваріумам», яка зберігає їхні ключові переваги та водночас нівелювати більшу частину типових недоліків.

Переваги:

• за конструкцією це все ще корпус-акваріум;
• завдяки сітчастій передній панелі відчутно покращене охолодження компонентів;
• більшість елементів корпуса має корисну перфорацію;
• висока якість збірки;
• можливість встановлення трьох РСО або дев’яти 120 мм вентиляторів;
• широка сумісність із габаритними комплектуючими;
• серед роз’ємів передньої панелі присутній швидкий USB 3.2 Gen 2 Type-C;
• вміщує до чотирьох накопичувачів одночасно;
• достатня кількість легкознімних пилових фільтрів;
• вентилятори з оптимальним рівнем шуму;
• конкурентоспроможна вартість;
• великий внутрішній робочий простір;
• великий запас місця для укладання кабелів.

Автор: Іван Моргун

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.
