Огляд CHIEFTEC The Cube CI-03B-OP: корпус у стилі Hi-Fi

Для CHIEFTEC кубічна форма — зовсім не новий експеримент. Компанія вже не перший рік розвиває ідею компактного корпуса, у якому компоненти розташовані незвично, а доступ до них продуманий краще, ніж у багатьох стандартних Mini-Tower.

Першим представником цієї концепції став CHIEFTEC Gaming Cube CI-01B-OP, який ми тестували ще у 2017 році, а через кілька років його змінив CHIEFTEC Pro Cube CI-02B-OP, що зберіг знайоме горизонтальне компонування, але отримав низку конструктивних доопрацювань.

А тепер ця концепція отримала нове втілення — CHIEFTEC The Cube CI-03B-OP, який поєднує звичну для серії конструкцію з нетиповою для комп'ютерного корпуса зовнішністю у стилі Hi-Fi.

Цього разу CHIEFTEC відмовилася від багатьох атрибутів старих ПК. У CHIEFTEC CI-03B-OP немає зовнішніх відсіків для оптичних приводів, зате є сучасніший набір інтерфейсів, підтримка 240-мм радіатора та значно більша увага до охолодження. Відеокарта може мати довжину до 335 мм, процесорний кулер — висоту до 160 мм, а блок живлення — довжину до 160 мм.

Особливо привертає увагу передня панель. За декоративною тканиною ховається величезний 200-мм вентилятор, а сама конструкція нагадує акустичну систему. Навіть знаючи, що всередині знаходиться комп'ютер, з першого погляду не так просто здогадатися про його справжнє призначення.

На момент підготовки цього матеріалу в українському роздробі CHIEFTEC The Cube CI-03B-OP можна було знайти приблизно за 3269 грн.

Тож цікаво з'ясувати: наскільки добре цей незвичайний дизайн поєднується з практичністю? Чи впорається 200-мм вентилятор із охолодженням сучасних комплектуючих? І наскільки зручним The Cube виявиться під час складання та подальшої експлуатації? Давайте розбиратися.

Специфікація

Модель	CHIEFTEC The Cube
Артикул	CHIEFTEC The Cube CI-03B-OP
Формфактор	Mini Tower (Cube)
Підтримувані формфактори материнських плат	Mini-ITX, microATX
Колір	Чорний
Зовнішні відсіки	Немає
Внутрішні відсіки	2 х 2,5″ та 2 х 3,5″
Слоти для карт розширення	4
Максимальна довжина відеокарти (власні виміри), мм	335 (340)
Максимальна висота процесорного кулера (власні виміри), мм	160 (161)
Максимальна довжина БЖ(власні виміри), мм	160 (300 мм без встановленого лотка для накопичувачів 3,5″)
Роз’єми	1 x Кнопка живлення 1 x Мікрофонний вхід 1 x Аудіовихід 2 x USB 3.0 (Type A) 1 x USB 3.2 Gen 2 Type-C (10 Гбіт/с)
Попередньо встановлені вентилятори	Спереду: 1 x 200 мм PWM вентилятор (попередньо встановлений, з підшипником HDB)
Блок живлення	Немає
Можливість встановити вентилятори
На передній панелі	1 х 200 мм
На верхній панелі	2 х 120 мм або 1 х 200 мм
На тильній панелі	1 х 120 мм
На нижній панелі	-
Можливість встановлення РСО
На передній панелі	-
На верхній панелі	120 / 240 мм
На тильній панелі	-
Матеріали
Передня панель / Задня стінка	Сталь завтовшки 0,6 мм
Верхня панель / Дно	Сталь завтовшки 0,6 мм
Шасі / Піддон материнської плати	Сталь завтовшки 0,6 мм
Боковини	Ліва: сталь завтовшки 0,6 мм; Права: сталь завтовшки 0,6 мм.
Розміри корпуса (ГхШхВ), мм	385 x 265 x 355
Вага (власні виміри), кг	4,64 (4,61)
Гарантія, років	2
Сайт виробника	CHIEFTEC.EU
Сайт товару	CHIEFTEC The Cube

Паковання та комплект постачання

Паковання The Cube максимально просте й практичне. Це звичайна картонна коробка з монохромною поліграфією, де зображено схематичний ескіз корпуса, його назву та основні особливості. Для захисту під час транспортування корпус додатково обгорнутий поліетиленом і зафіксований двома масивними пінопластовими демпферами. На бічних гранях коробки передбачено вирізані ручки, тож із перенесенням покупки проблем виникнути не повинно.

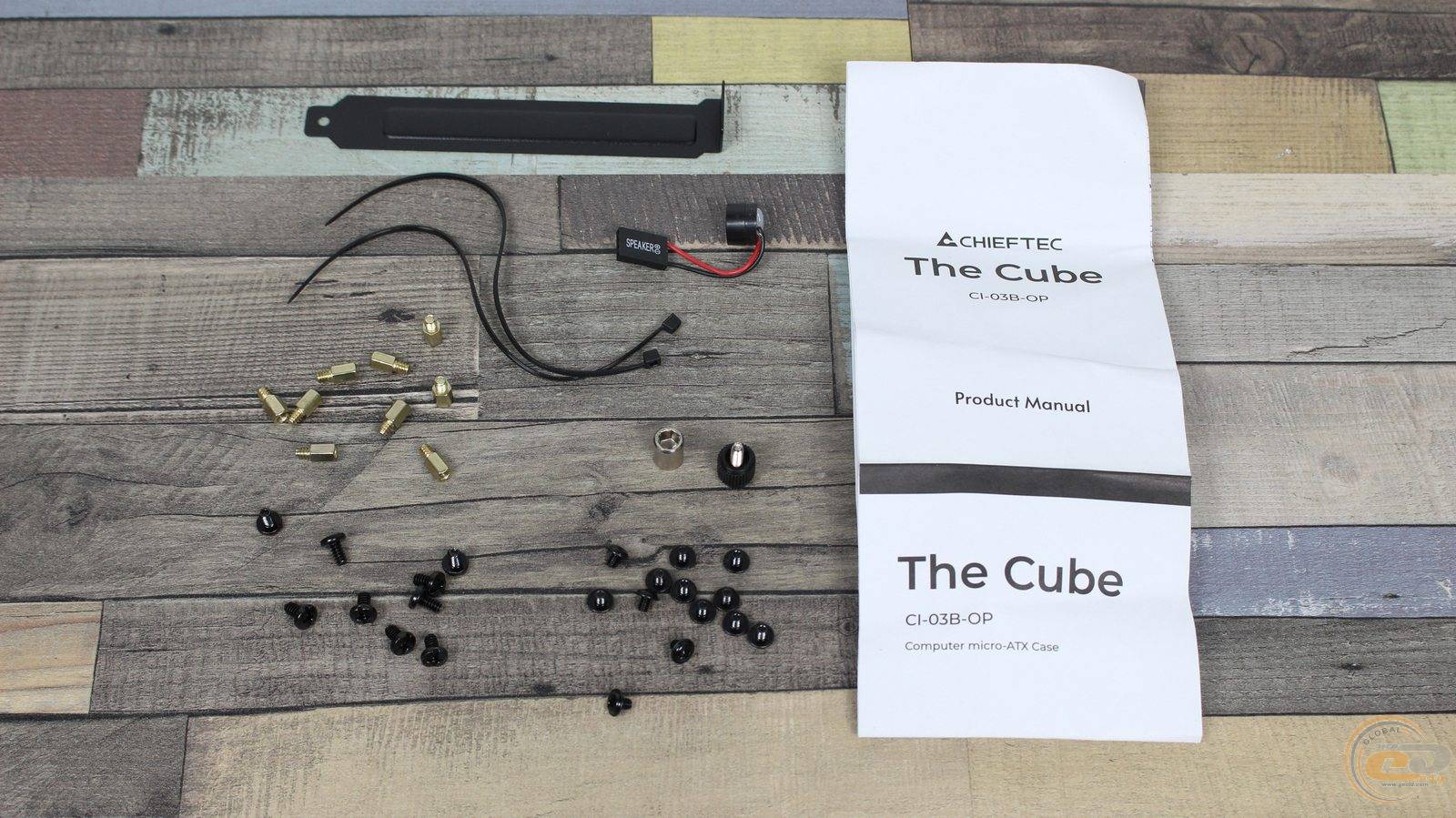

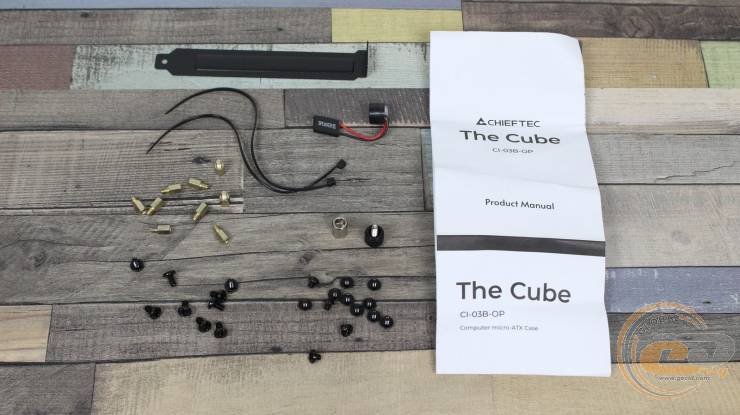

Комплект постачання цілком стандартний і містить усе необхідне для складання системи. Усередині знайдемо документацію, комплект монтажних гвинтів для материнської плати, накопичувачів та блока живлення, дев'ять стійок для материнської плати та спеціальний ключ для їх встановлення. Також виробник поклав запасний гвинт із накатною головкою для кріплення панелей, додаткову заглушку для слоту розширення, системний динамік і дві нейлонові стяжки. Загалом набір доволі прагматичний: без зайвих аксесуарів, але з усім необхідним для роботи.

Зовнішній вигляд

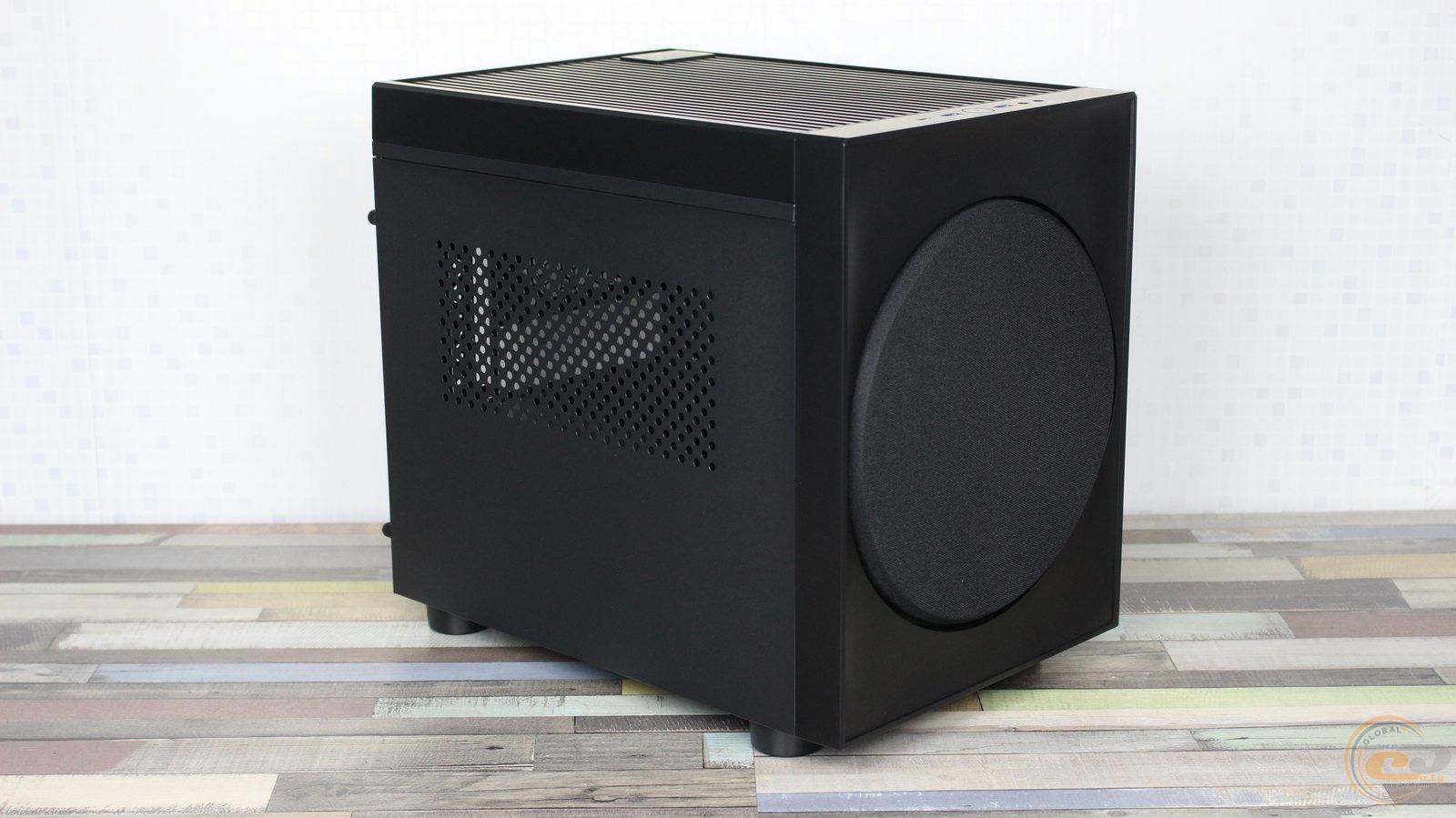

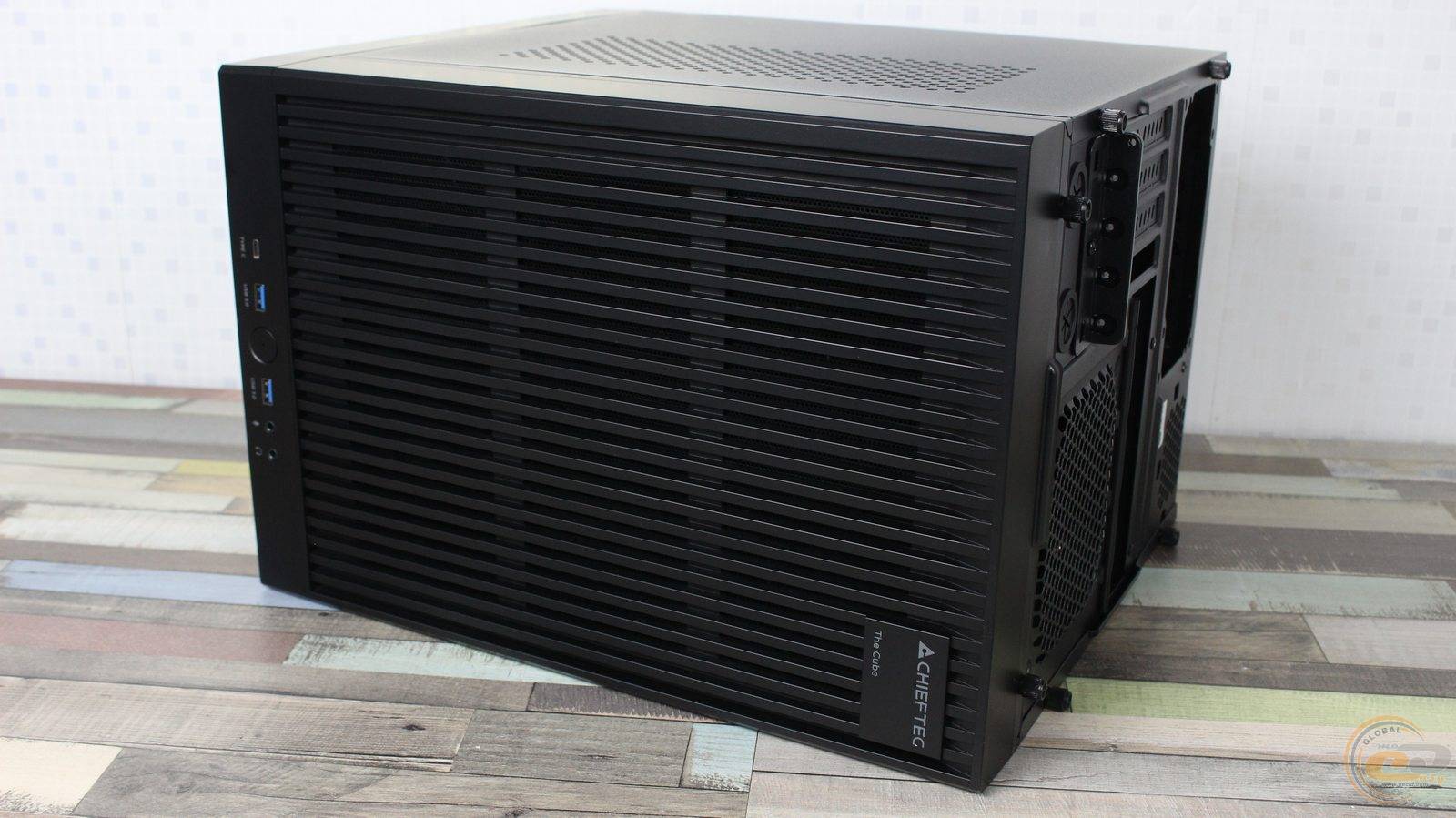

CHIEFTEC The Cube одразу привертає увагу своєю незвичайною зовнішністю. Чорний корпус справді нагадує компактний компонент Hi-Fi-системи або сабвуфер, а не звичний комп'ютерний кейс. Тут немає геймерської строкатості чи надмірного декору — лише стриманий монохромний дизайн, який і став однією з головних особливостей цієї моделі.

За формою це типовий Cube, але за можливостями The Cube зовсім не виглядає іграшковим. Усередині можна встановити материнську плату формату microATX або Mini-ITX, повнорозмірний ATX-блок живлення та досить габаритну відеокарту. Основу конструкції становить сталеве шасі, доповнене пластиковими зовнішніми панелями.



Обидві бічні панелі виготовлені з металу та мають штамповані ребра жорсткості. Вони кріпляться за допомогою напрямних і гвинтів із накатними головками, а для демонтажу панель потрібно спочатку відкрутити, а потім зсунути назад, скориставшись спеціальними виступами.

Ліва боковина має прямокутну зону перфорації, через яку відеокарта отримує доступ до свіжого повітря. З внутрішнього боку її прикриває гнучкий пиловий фільтр із магнітним кріпленням. Права панель повністю суцільна, без вентиляційних отворів.

Найбільше The Cube відрізняється від звичайних корпусів передньою панеллю. Вона виготовлена з пластику та утримується шістьма засувками. Для демонтажу достатньо потягнути її нижній край на себе, скориставшись спеціальним виступом. Повністю відокремити панель від шасі не вийде, оскільки до неї підведені дроти від кнопки живлення та передніх роз'ємів.

Головний елемент фасаду — велика кругла решітка, прикрита чорною тканиною, яка водночас виконує роль переднього пилового фільтра. За нею розташований комплектний 200-мм ШІМ-вентилятор із гідродинамічним підшипником, закріплений на шасі за допомогою гумових антивібраційних прокладок.

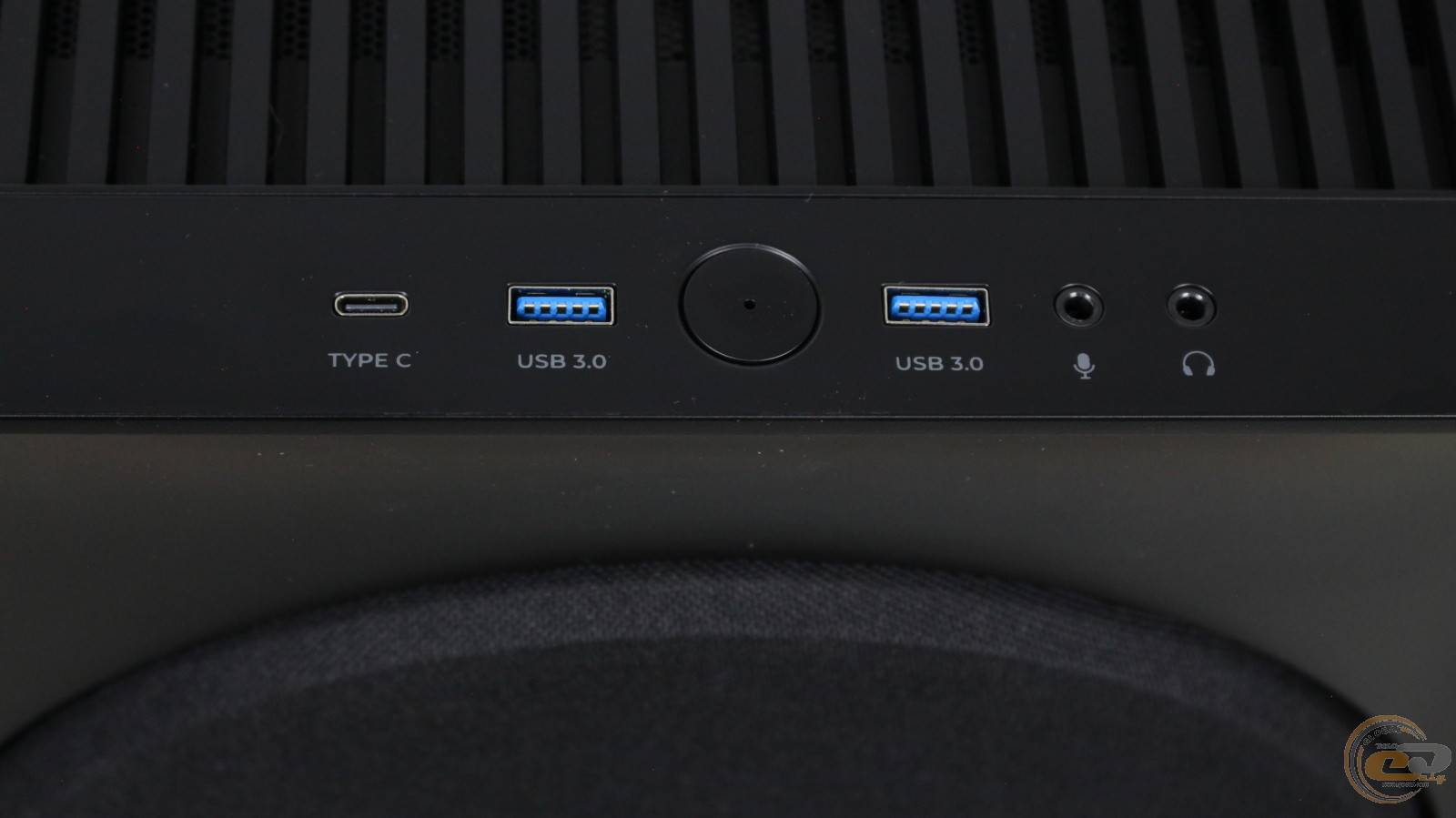

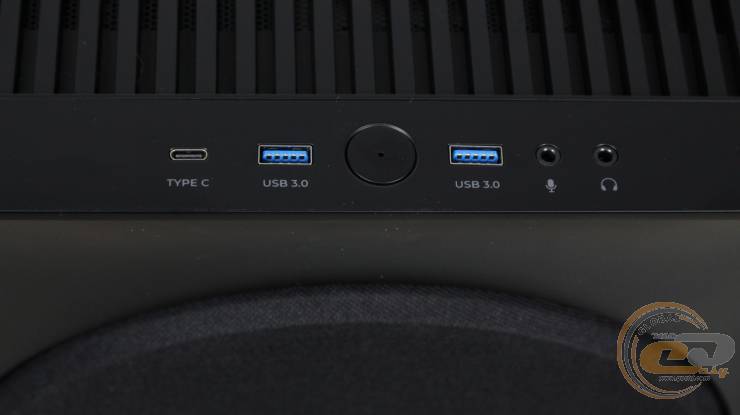

На верхній грані передньої панелі розмістилися сучасні роз'єми: USB Type-C із пропускною здатністю до 10 Гбіт/с, два USB 3.2 Gen 1 Type-A та два 3,5-мм аудіороз'єми. Тут же знаходиться кругла кнопка живлення з білим індикатором. Кнопки Reset виробник не передбачив.



Верхню частину корпуса прикриває знімна пластикова кришка, з внутрішнього боку якої закріплений незнімний пиловий фільтр.

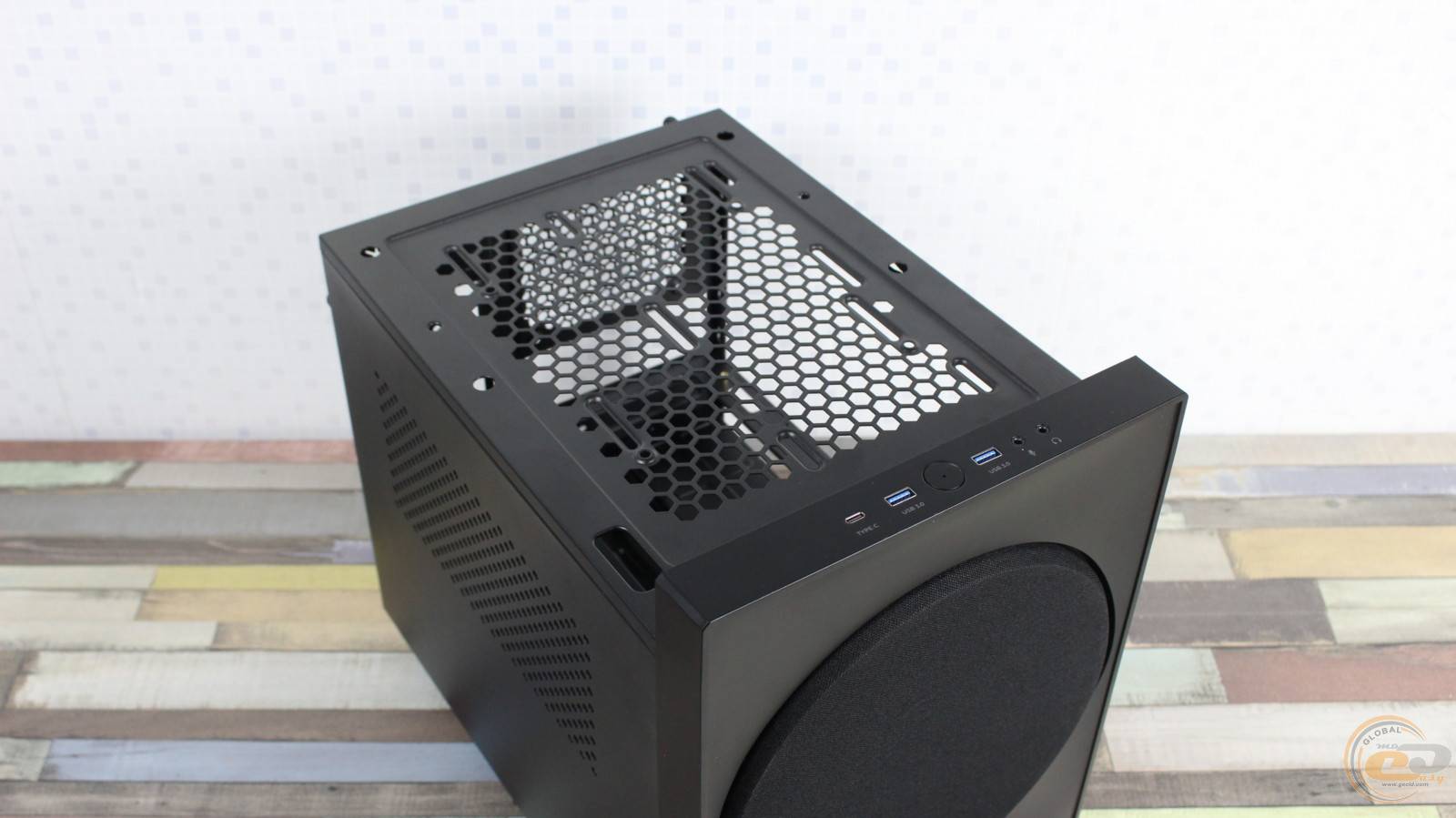

Після демонтажу передньої панелі кришку можна підняти й отримати доступ до верхньої зони вентиляції.

Під кришкою знаходиться велика перфорована ділянка з посадковими місцями для вентиляторів і радіатора РСО. Для двох 120-мм вентиляторів та 240-мм радіатора передбачені поздовжні пази, причому встановлювати ці компоненти потрібно з внутрішнього боку шасі.

Для великого 200-мм вентилятора використано інше рішення: його посадкові отвори виштампувані назовні. Завдяки цьому вентилятор можна встановити із зовнішнього боку шасі — у простір між металевою панеллю та верхньою пластиковою решіткою.

У задній частині верхньої кришки розміщений невеликий шильдик із назвою моделі.



Задня панель має звичне для такого компонування розташування елементів. Тут знаходяться виріз під інтерфейсну панель материнської плати, посадкове місце для 120-мм вентилятора, чотири слоти розширення та два отвори для шлангів РСО, закриті гумовими заглушками.

Блок живлення встановлюється без окремої рамки та може бути орієнтований вентилятором як вгору, так і вниз. Поруч із ним передбачена додаткова вентиляційна решітка, яка забезпечує доступ повітря до нижньої частини внутрішнього простору.



Нижня частина корпуса спирається на чотири масивні круглі ніжки з гумовими вставками. Їхня форма добре відповідає загальній стилістиці The Cube, нагадуючи ніжки домашньої аудіотехніки.

Під блоком живлення розташована вентиляційна перфорація зі знімним пиловим фільтром. Для його демонтажу передбачений спеціальний язичок, за який потрібно потягнути назад.

Ближче до передньої частини знаходяться гвинти кріплення нижнього кошика для 3,5-дюймових накопичувачів.

Загалом The Cube справді вдало маскується під складову Hi-Fi-апаратури: спереду він виглядає майже як елемент акустичної системи, а вже ззаду та після зняття панелей стає зрозуміло, що перед нами цілком функціональний комп'ютерний корпус. І саме внутрішнє компонування покаже, наскільки вдало CHIEFTEC змогла поєднати цю незвичайну зовнішність із практичністю.

Внутрішня будова

Внутрішній простір CHIEFTEC The Cube розділено на дві основні зони завдяки горизонтальному розташуванню піддону материнської плати.



Верхня частина призначена для материнської плати, процесорного охолодження та відеокарти. Таке компонування дозволяє встановлювати доволі габаритні відеокарти вертикально, без звичного навантаження на слот PCIe, коли важкий адаптер фактично висить на материнській платі.

Нижня частина відокремлена від основного простору та призначена для блока живлення і накопичувачів.

Шасі виготовлене зі сталі завтовшки 0,6 мм, а маса корпуса становить 4,61 кг. Попри невелику товщину металу, завдяки численним виштамповкам і ребрам жорсткості конструкція вийшла достатньо жорсткою. Корпус підтримує материнські плати формфакторів microATX та Mini-ITX, а для карт розширення передбачено чотири слоти.

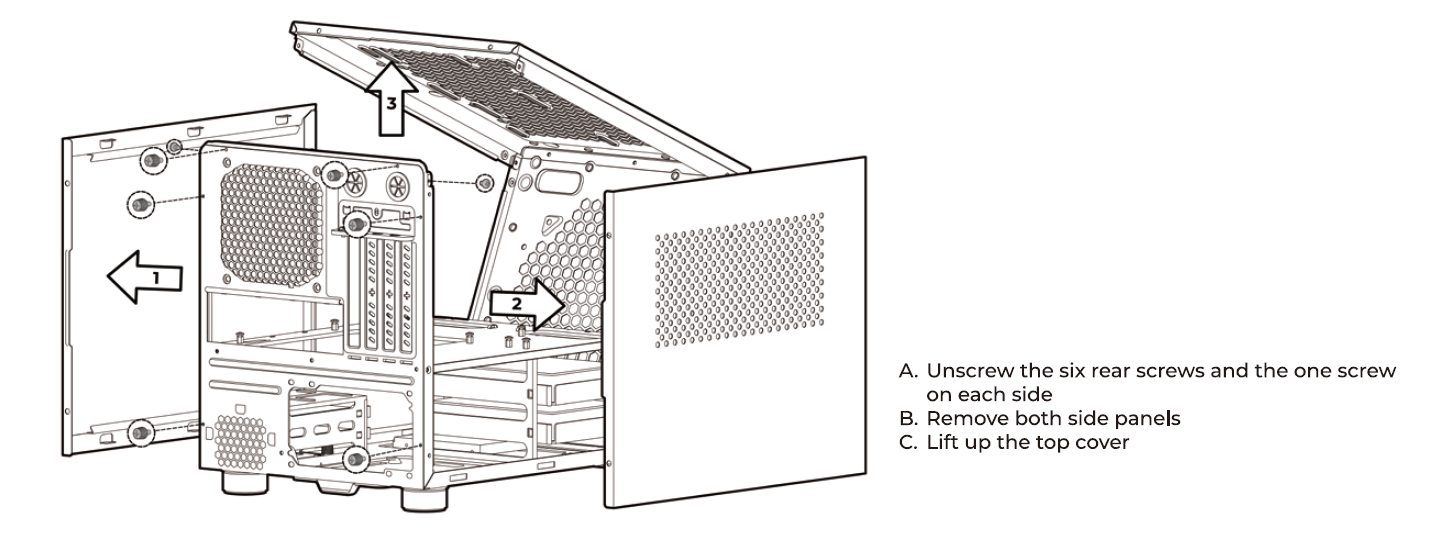

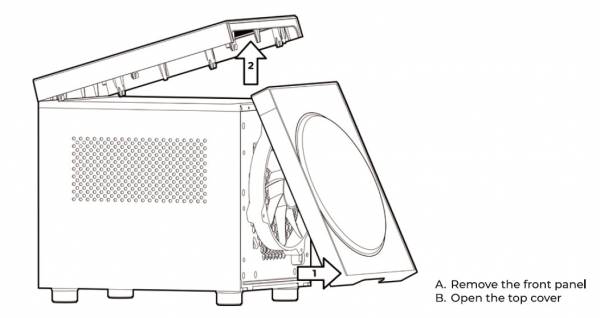

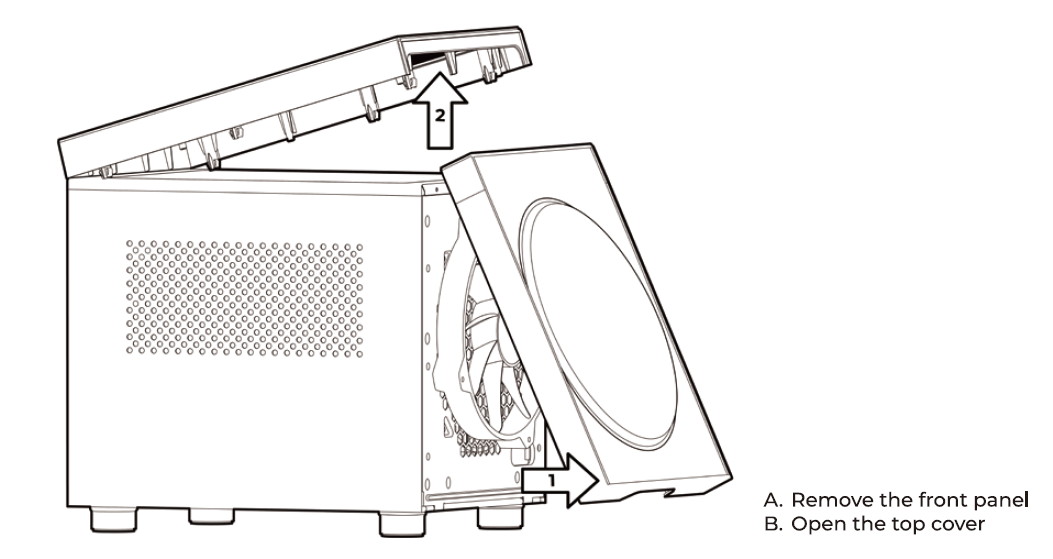

Цікавою особливістю The Cube є конструкція верхньої частини шасі, яка дозволяє відкрити внутрішній простір у два етапи. Після зняття бічних панелей та відкручування двох задніх гвинтів верхню частину можна відхилити вперед, отримавши достатній доступ для огляду компонентів та їх заміни.



Для повного відкриття потрібно додатково відкрутити два гвинти у передній частині. Після цього верхня частина шасі відкидається ще далі, забезпечуючи зручний доступ до піддона материнської плати та переднього вентилятора.

Піддон материнської плати має великий виріз у зоні процесорного роз'єма, що спрощує встановлення та заміну підсилювальної пластини кулера без демонтажу самої плати. Максимальна висота процесорного кулера становить 160 мм, а довжина відеокарти може сягати 335 мм.



Для накопичувачів у нижній частині корпуса передбачено два посадкові місця. Передній кошик розрахований на два 3,5-дюймові накопичувачі, причому його лотки також підтримують встановлення 2,5-дюймових моделей. Другий кошик призначений для двох 2,5-дюймових накопичувачів і за потреби легко демонтується — для цього достатньо відкрутити один гвинт із накатною головкою.

Блок живлення встановлюється у нижній частині корпуса, а його максимальна довжина без демонтажу кошика 3,5-дюймових накопичувачів становить 160 мм. Якщо цього недостатньо, кошик можна зняти, після чого доступний для БЖ простір збільшується до 300 мм.

Верхнє посадкове місце підтримує встановлення 240-мм радіатора РСО. Воно зміщене відносно центральної осі корпуса, завдяки чому радіатор менше конфліктує з габаритними компонентами системи.



Під час складання корпус не створює особливих складнощів. Для прокладання кабелів передбачено достатньо простору, а додаткові виштамповки піддона та інших елементів шасі позитивно впливають на жорсткість конструкції. Усі основні краї металевих деталей акуратно оброблені, тому під час складання немає гострих кромок, здатних пошкодити руки чи кабелі.

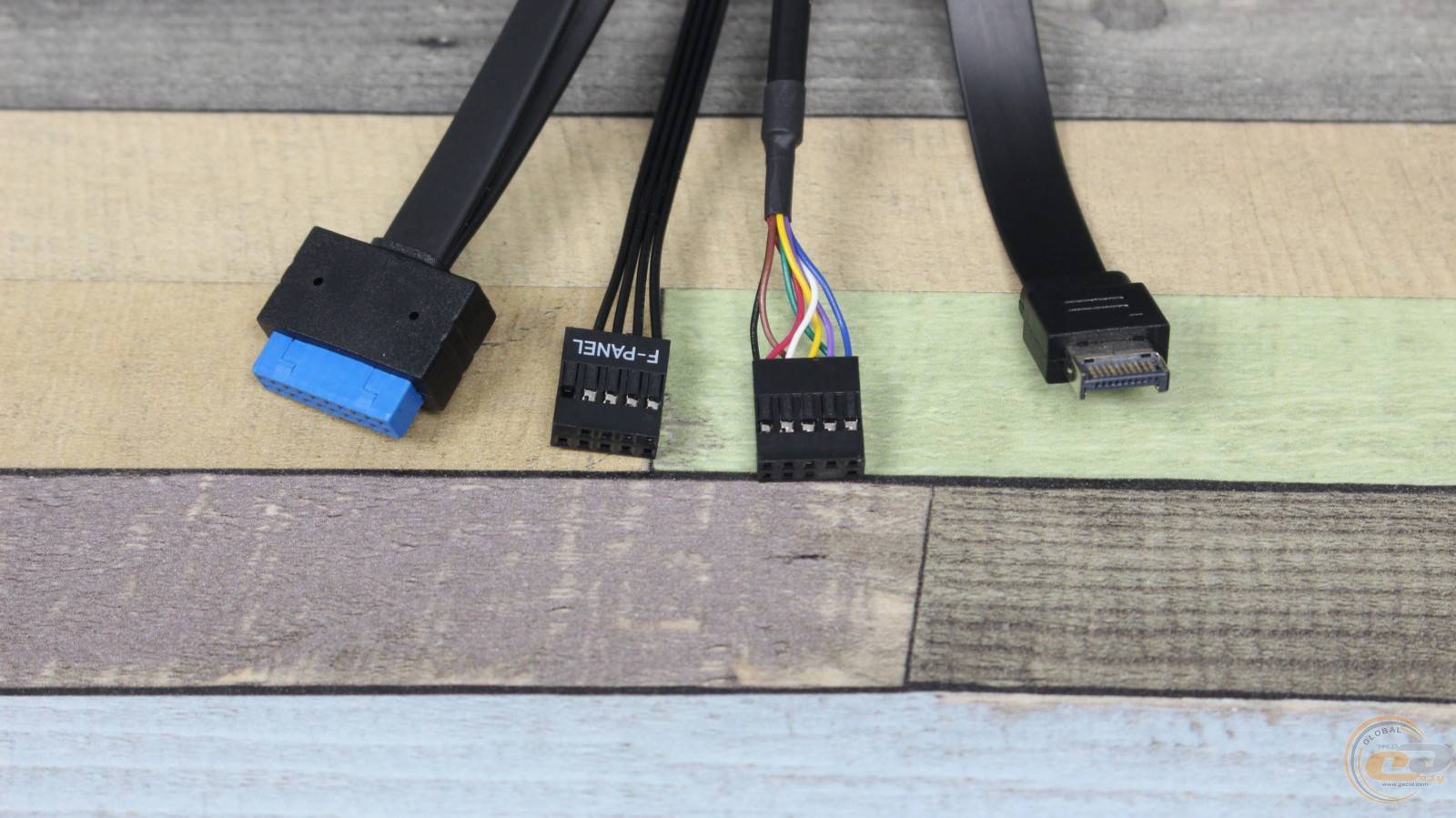

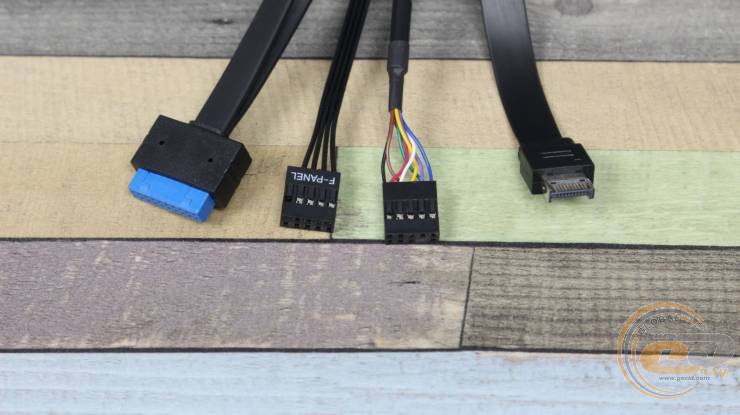

Кабелі від передньої панелі мають достатню довжину, тому їх без проблем можна підключити до материнської плати.

Загалом внутрішня організація корпуса залишає позитивне враження: виробник досить вдало використав доступний простір, не ускладнюючи процес складання.

Тестування

Температура навколишнього середовища на момент проведення вимірювань становила 31 °C. Корпус ми тестували з установленою у верхній частині 240-мм процесорною РСО DeepCool LP240 WH.

Оскільки виробник не комплектує корпус заднім 120-мм вентилятором на видув, ми свідомо не встановлювали додатковий вентилятор і проводили вимірювання у штатній конфігурації.

Вентилятори РСО працювали на максимальній швидкості — 2200 об/хв, а комплектний 200-мм корпусний вентилятор — 920 об/хв. Швидкість обертання вентиляторів відеокарти була обмежена до 70%.

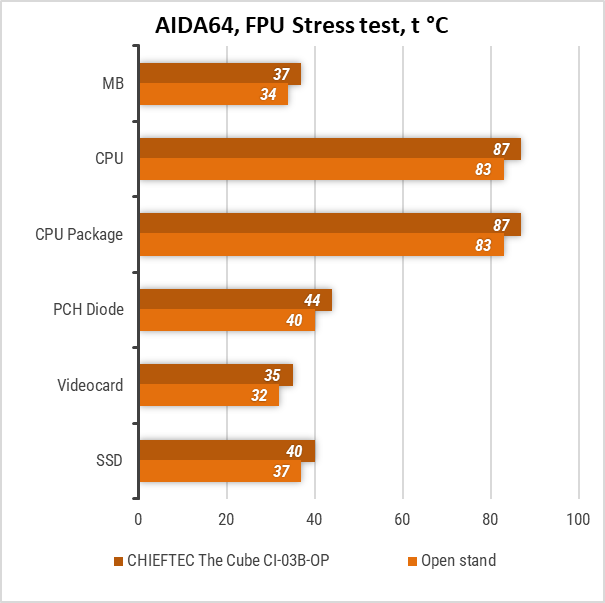

У тесті AIDA64 Stress FPU процесор у корпусі нагрівся до 87 °C, а температури материнської плати та чипсета становили відповідно 37 і 44 °C. Навіть за тривалого максимального навантаження на процесор температурний режим основних компонентів залишається цілком контрольованим. Порівняно з відкритим стендом приріст температури для цих компонентів становив лише 3–4 °C, що свідчить про хороший повітрообмін усередині шасі.

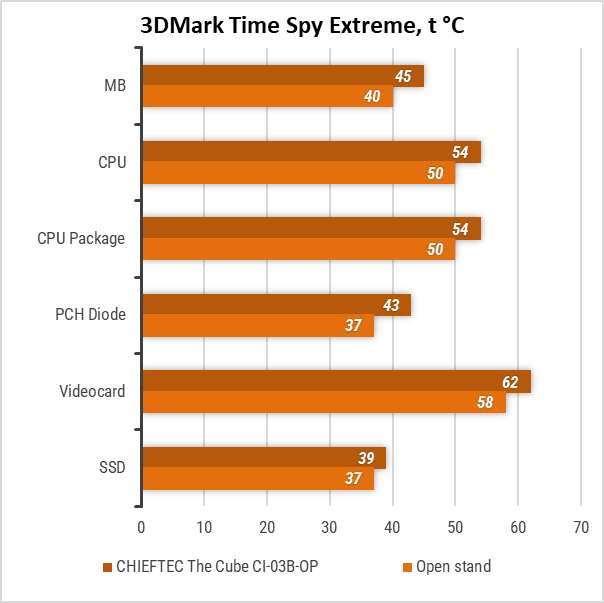

У 3DMark Time Spy Extreme процесор нагрівся до 54 °C, а відеокарта — до 62 °C. Для сценарію, що імітує тривале ігрове навантаження, такі показники виглядають цілком комфортно. Порівняно з відкритим стендом температура обох ключових компонентів була лише на 4 °C вищою, тож корпус не створює помітного обмеження для їхнього охолодження.

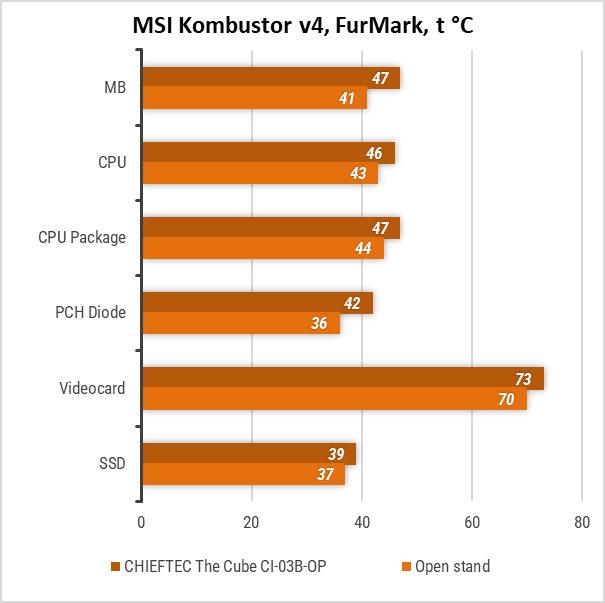

У MSI Kombustor v4 / FurMark, де основне навантаження припадає на відеокарту, її температура досягла 73 °C. Це лише на 3 °C вище за результат відкритого стенда і є хорошим показником для такого важкого сценарію.

Процесор при цьому нагрівся до 46 °C, материнська плата — до 47 °C, чипсет — до 42 °C, а SSD — до 39 °C. Для цих компонентів різниця з відкритим стендом також залишалася невеликою — від 2 до 3 °C.

Загалом результати трьох тестів підтверджують хорошу ефективність штатної системи охолодження CHIEFTEC The Cube. Навіть під тривалим навантаженням корпус не створює помітних проблем із відведенням тепла, а температури ключових компонентів залишаються цілком комфортними.

Водночас додатковий 120-мм вентилятор на видув має покращити повітрообмін усередині корпуса та позитивно вплинути на температури комплектуючих під навантаженням.

Підсумки

CHIEFTEC The Cube CI-03B-OP — справді незвичайний корпус, у якому оригінальний дизайн вдало поєднується з практичною конструкцією. Стилістика компактної Hi-Fi-апаратури доповнюється горизонтальним компонуванням і можливістю відкидання верхньої частини шасі, що забезпечує зручний доступ до комплектуючих під час складання та обслуговування.

Добре продумана й система охолодження. Комплектний 200-мм вентилятор забезпечує хороший приплив повітря, а підтримка додаткового вентилятора та 240-мм РСО дає змогу адаптувати конфігурацію під конкретну систему. Наші випробування це підтвердили: навіть за високої температури в приміщенні температурний режим компонентів залишався цілком комфортним, а різниця з відкритим стендом була невеликою.

Підтримка microATX, достатній внутрішній простір і гнучка дискова підсистема також дають змогу використовувати CHIEFTEC The Cube як основу для сучасного продуктивного ПК.

Водночас корпус має певні компроміси: задній 120-мм вентилятор на видув не входить до комплекту, а права боковина позбавлена вентиляційної перфорації.

Загалом CHIEFTEC The Cube CI-03B-OP можна вважати вдалим поєднанням оригінального дизайну, зручної конструкції та ефективного охолодження. Це цікавий варіант для тих, хто хоче отримати компактний, але нетиповий корпус для продуктивного ПК.

Переваги:

• незвичайний дизайн і горизонтальне компонування корпуса, завдяки яким він помітно вирізняється серед типових Mini-Tower;
• ефективне охолодження завдяки комплектному 200-мм вентилятору;
• хороша продувність;
• достатній внутрішній простір для встановлення сучасних комплектуючих;
• підтримка 240-мм процесорної РСО;
• гнучкі можливості встановлення накопичувачів;
• зручний доступ до основних компонентів під час складання та обслуговування.

Особливості:

• задній 120-мм вентилятор на видув не входить до комплекту;
• права боковина не має перфорації, що обмежує додаткові можливості для організації повітряного потоку.

Автор: Олександр Павлик

Висловлюємо подяку CHIEFTEC за наданий для тестування корпус.
