Огляд і тестування корпуса CHIEFTEC Mesh CT-03B-OP: коли все просто

16-01-2017

В кінці минулого року компанія CHIEFTEC представила невеликий корпус CHIEFTEC Mesh CT-03B-OP, який є ідеологічним спадкоємцем моделі CHIEFTEC Mesh CT-01B. Відмінностей між ними виявилося небагато.

CHIEFTEC Mesh CT-03B-OP

Так, внутрішнє компонування новинки повністю аналогічне. Зовні ж сітчасті заглушки змінилися на суцільні пластикові, порти USB 2.0 зникли з фронтальній панелі (забравши з собою і кнопку перезавантаження), а перфорація на лівій боковині за площею стала на третину меншою. Ну а загалом перед нами доволі простий корпус для дому чи офісу з цінником близько $40. Тому розглядати його ми будемо з урахуванням цінового сегменту, в якому деякі звичні для дорожчих рішень опції зустрічаються дуже рідко, а про деякі елементи і взагалі не чули.

Специфікація

Производитель и модель

CHIEFTEC Mesh CT-03B-OP

Типорозмір корпуса

Mini Tower

Підтримка форм-факторів материнських плат

microATX / Mini-ITX

Колір

Чорний

Відсіки

Зовнішні

2 х 5,25”

1 х 3,5”

Внутрішні

2 х 3,5”

1 х 2,5”

Слоти для карт розширення

4

Максимальна довжина відеокарти (в дужках – власні вимірювання зі встановленим фронтальним вентилятором / без нього)

340 мм (350 мм / 380 мм)

Максимальна висота процесорного кулера (в дужках – власні вимірювання)

140 мм (158 мм)

Максимальна довжина блока живлення

245 мм

Роз’єми

2 x USB 3.0

2 х аудіопорти

Встановлені вентилятори

Відсутні

Можливість встановити вентилятори

На передній панелі

1 х 120-мм / 1 х 92-мм / 1 х 80-мм

На тильній панелі

1 х 120-мм / 1 х 92-мм / 1 х 80-мм

Блок живлення

Немає

Матеріали

Передня панель

Пластик

Шасі

Сталь товщиною 0,5 мм

Бічні панелі

Сталь товщиною 0,64 мм

Розміри корпуса (власні вимірювання)

425 х 180 х 352 (420 х 180 х 355 мм)

Вага (нетто)

4,5 кг

Сайт виробника

CHIEFTEC
Сторінка продукту

Упаковка і комплект постачання

CHIEFTEC Mesh CT-03B-OP

Корпус CHIEFTEC Mesh CT-03B-OP постачається в коробці з простого картону з зазначенням моделі. У продажу можна зустріти чотири його варіанти: з блоком живлення серії CHIEFTEC GPA-S8 потужністю 350, 400 або 450 Вт або без нього. Нам попався останній варіант, який дозволить покупцеві підібрати потрібний йому БЖ, з огляду на специфіку застосування зібраного комп'ютера.

CHIEFTEC Mesh CT-03B-OP

Комплектація корпуса має всі найнеобхідніші компоненти:

  • набір стійок і гвинтів для встановлення системної плати;
  • набір гвинтів для фіксації накопичувачів;
  • пару корпусних гвинтів з накатаними голівками;
  • стяжки для дротів;
  • системний динамік («спікер»).

Зовнішній вигляд

CHIEFTEC Mesh CT-03B-OP

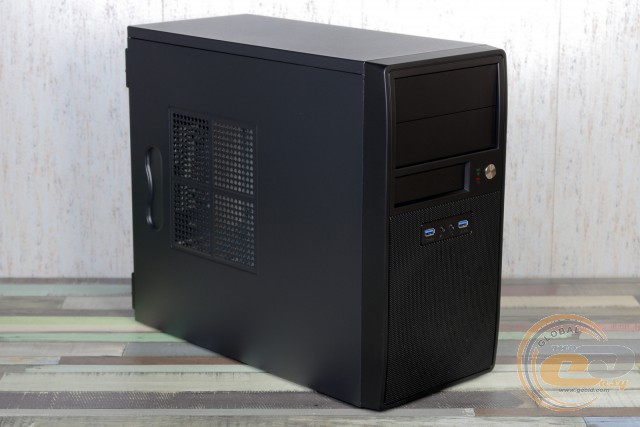

Зовні CHIEFTEC Mesh CT-03B-OP – сама простота. Велика кількість прямокутних елементів з дещо згладженими кутами та чорний матовий пластик – це саме той випадок, коли акцент робиться на зручність і практичність. Користувачеві доступна пара 5,25" відсіків і ще один для 3,5" пристрою. Отже, розмістити оптичний привід, кард-рідер або інші корисні зовнішні пристрої тут можна без проблем.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

Середину передньої панелі прикрашає пара сучасних інтерфейсів USB 3.0, що вельми приємно, враховуючи велику кількість недорогих корпусів з повільнішими USB 2.0. Між ними притулилися звичні аудіороз'єми для підключення навушників і мікрофону. Місце розміщення інтерфейсів вибрано добре – як при верхньому, так і при нижньому розташуванні системного блоку доступ до них буде зручним.

За металевою сіткою в нижній частині корпусу заховане посадкове місце для одного вентилятора з діаметром до 120 мм включно. На жаль, сітчастого синтетичного фільтра для збору пилу тут немає.

CHIEFTEC Mesh CT-03B-OP

З елементів керування на передній панелі є лише кнопка ввімкнення. Компанію їй складає пара світлодіодів зеленого та червоного кольору, призначених для індикації подачі живлення й активності жорсткого диска відповідно. Яскравість обох доволі висока, тому при частій роботі в темний час доби непотрібні світлодіоди, можливо, захочеться вимкнути.

CHIEFTEC Mesh CT-03B-OP

Компонування корпуса передбачає встановлення блока живлення у верхній частині конструкції. Ми вже встигли відвикнути від такої реалізації, але насправді вона має свої переваги, що позитивно впливають на використання вільного простору, про що ми розповімо нижче.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

Виведення нагрітого повітря за межі CHIEFTEC Mesh CT-03B-OP здійснює вентилятор з діаметром до 120 мм включно. Під ним міститься отвір для замка Kensington, який може стати в нагоді при встановленні комп'ютера в офісі. Оскільки новинка розрахована на монтаж системних плат формату microATX, кількість слотів розширення тут дорівнює чотирьом.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

Усі чотири заглушки є знімними та мають перфорацію. Фіксація встановлених у слоти розширення пристроїв здійснюється без гвинтів – за допомогою притискної планки з пластиковим повзунком.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

Схожі елементи застосовуються і для фіксації лівої боковини, яка найчастіше й знімається для обслуговування системи. Права бічна стінка кріпиться за допомогою звичних гвинтів з накатаними голівками. Пара аналогічних елементів є також у комплекті постачання і може додатково застосовуватися на лівій панелі.

CHIEFTEC Mesh CT-03B-OP

Ніжки мають висоту 3,5 мм, з яких 2 мм складає гумова частина, яка піклується про збереження поверхні, на якій розміщуватиметься комп'ютер. З огляду на верхнє розміщення БЖ, даного показника цілком достатньо. Правда, при необережному поводженні ніжку досить легко загубити.

CHIEFTEC Mesh CT-03B-OP

Верхня панель, як і нижня, повністю позбавлена перфорацій або примітних елементів.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

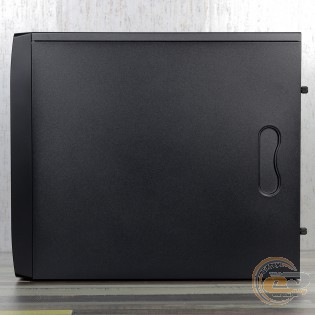

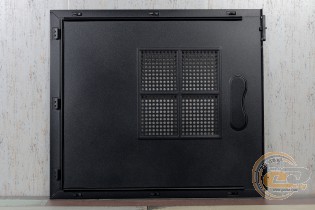

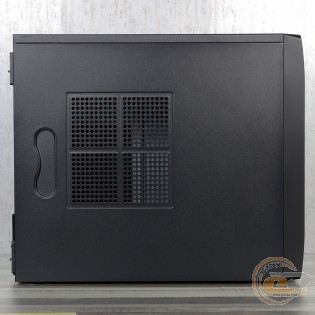

У тильній частині обох боковин є виїмки для зручного зняття. Крім того, права боковина може похвалитися наявністю перфорованої решітки навпроти процесора й слотів для оперативної пам'яті. Цілком логічно було б побачити тут місце для встановлення вентилятора, але чомусь виробник вирішив обійтися без відповідних отворів. Хоча за бажанні сюди можна «примудрувати» рішення з діаметром до 140 мм.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

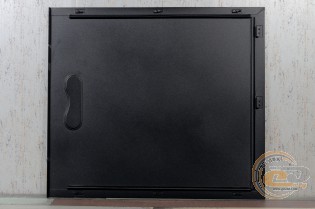

Знімаються боковини традиційним способом – зсувом до тильної частини корпуса. По периметру вони мають ребра, які забезпечують належну жорсткість навіть при застосуванні не дуже товстого листа сталі (0,64 мм).

Внутрішня будова

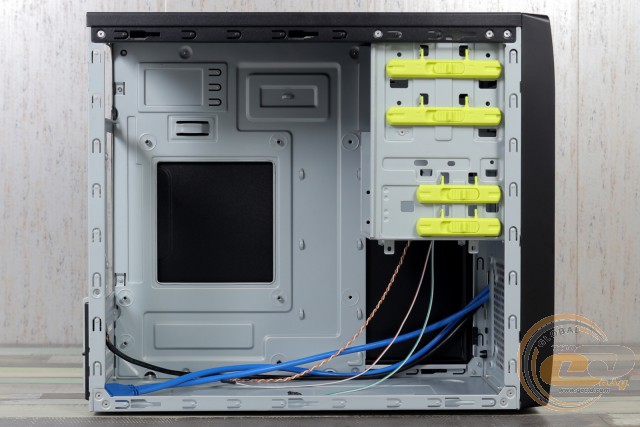

CHIEFTEC Mesh CT-03B-OP

Перевага верхнього розміщення джерела живлення в CHIEFTEC Mesh CT-03B-OP полягає в тому, що таким чином корзина для накопичувачів зовсім не заважає встановленню довгих відеокарт у верхній слот розширення. Отже, навіть моделі довжиною до 380 мм (або до 350 мм при встановленні фронтального пропелера) сюди стануть без проблем.

Велика ширина корпуса дозволяє застосовувати тут і вельми габаритні процесорні охолоджувачі з висотою до 158 мм (згідно з нашими вимірюваннями).

CHIEFTEC Mesh CT-03B-OP

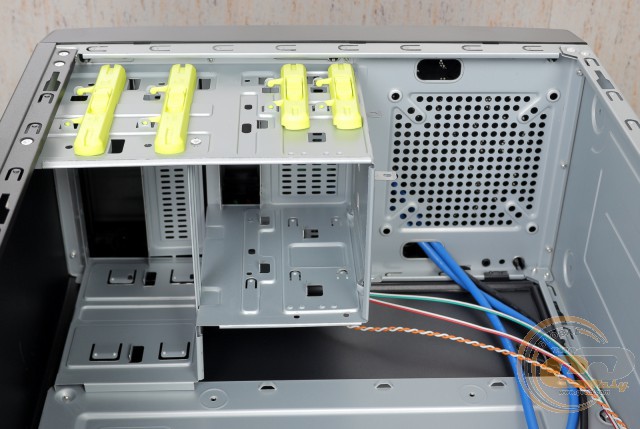

Загалом внутрішнє компонування дуже нагадує той же CHIEFTEC Libra LT-01B-OP. Кошик для зовнішніх пристроїв і внутрішніх накопичувачів зроблений цільним і незнімним. Крім пари 3,5" жорстких дисків також передбачене кріплення для одного 2,5" накопичувача, яке не завжди є в бюджетних моделях. Для зручності заміни носій у ньому закріплюється лише з одного боку.

CHIEFTEC Mesh CT-03B-OP CHIEFTEC Mesh CT-03B-OP

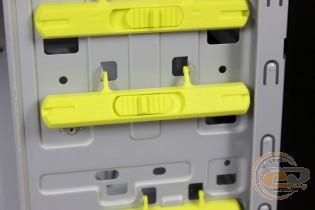

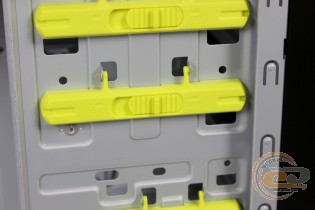

Фіксація 5,25" і 3,5" пристроїв здійснюється за допомогою пружних пластикових кріплень, при цьому може виникнути невеликий люфт. Тоненькі пластикові петлі виглядають не надто надійно, але переживати не варто, адже в комплекті є й металеві гвинти.

CHIEFTEC Mesh CT-03B-OP

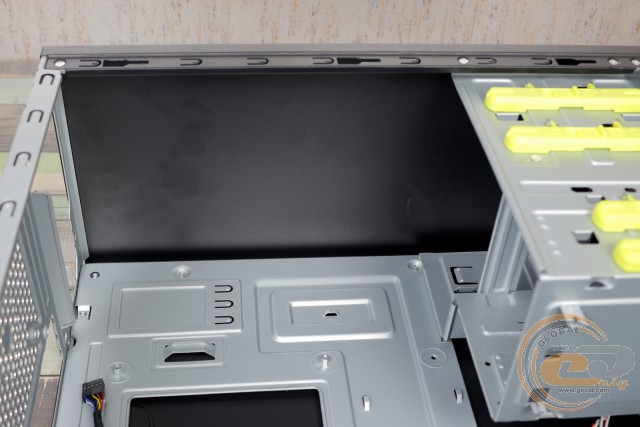

Верхня панель – сама скромність, більше й нема чого додати.

CHIEFTEC Mesh CT-03B-OP

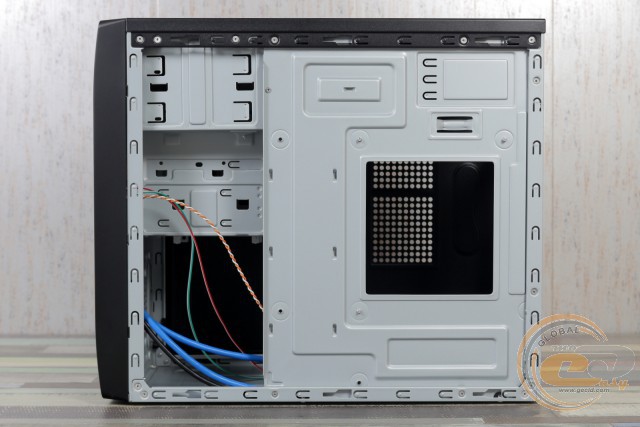

Отвір на піддоні дозволяє легко та швидко змінювати габаритні системи охолодження. А ось місце для прихованого вкладання кабелів тут не передбачається.

CHIEFTEC Mesh CT-03B-OP

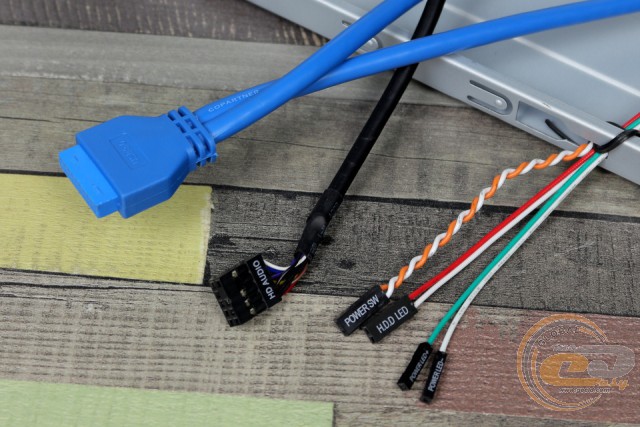

Оскільки даний корпус доволі компактний, то і внутрішні кабелі мають відносно невелику, але при цьому цілком достатню довжину.

Найменування

Довжина, см

USB 3.0

40

HD Audio

50

Кнопки й індикатори

40

У зв’язку з економією герой поточного огляду абсолютно втратив такі приємні дрібниці як повітряні фільтри. Не той ціновий діапазон? Можливо, але ті ж рішення лінійки ZALMAN ZM-T можуть ними похвалитися.

Загалом складання системи всередині CHIEFTEC Mesh CT-03B-OP не повинне викликати жодних труднощів. Сама конструкція корпуса вирізняється достатньою жорсткістю, хоча для створення шасі й застосовувалася 0,5-мм сталь. Також відзначимо якісний підгін деталей, відсутність щілин і загострених країв. Незважаючи на повну відсутність антивібраційних елементів, у процесі тестування не помічено ні тряски, ні деренчання.

Тестування

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер

Noctua NH-L9x65 (with L.N.A.)

Материнська плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативна пам’ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5

SSD-накопичувач

SSD KINGMAX SME35 Xvalue

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Термопаста

Noctua NT-H1

CHIEFTEC Mesh CT-03B-OP

CHIEFTEC Mesh CT-03B-OP

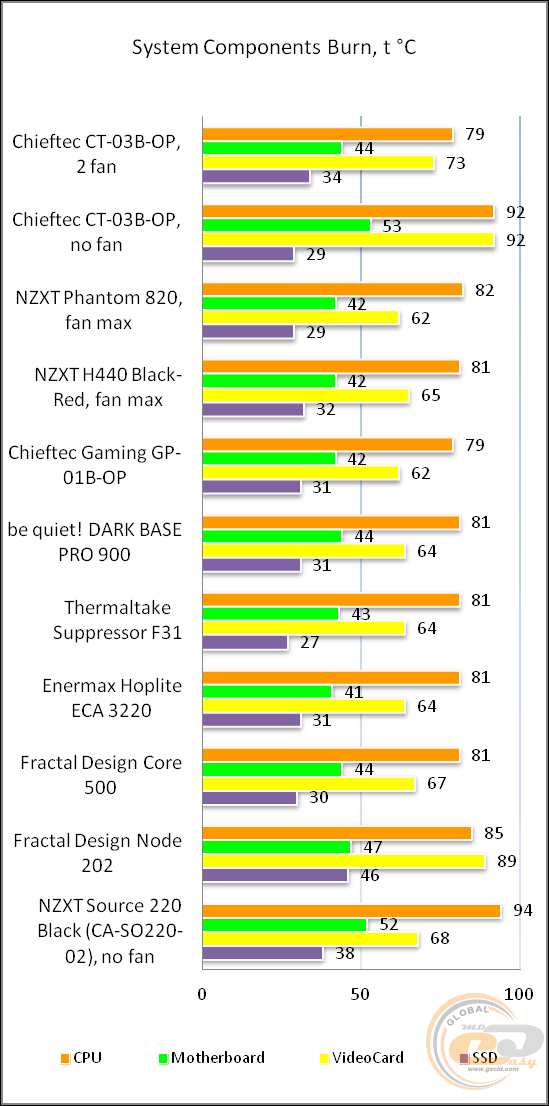

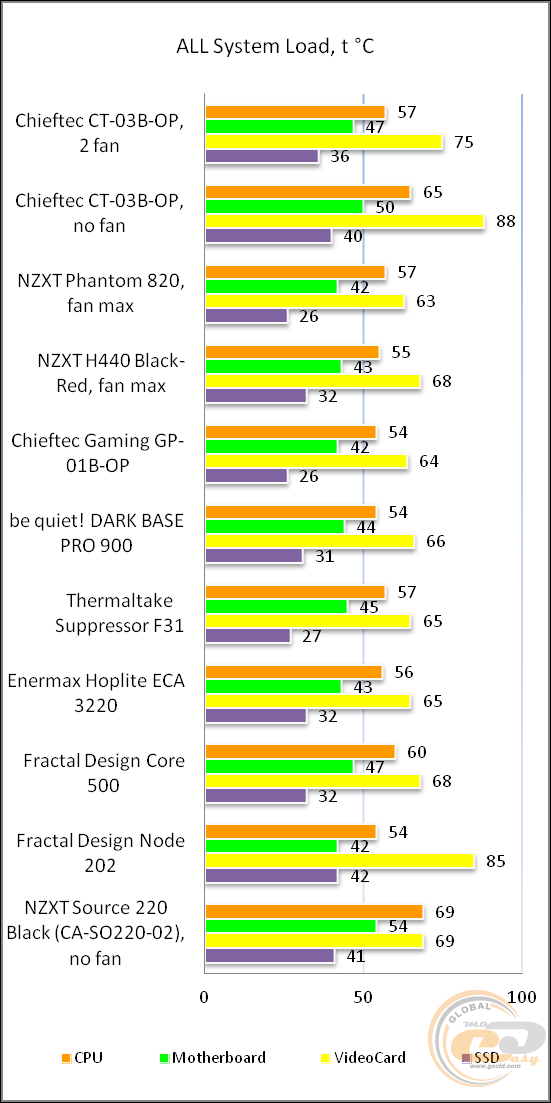

Даний корпус ми тестували в двох режимах: без вентиляторів (на діаграмах «no fan») і з підключенням двох пропелерів Noctua NF-F12 PWM з частотою обертання 1500 об/хв (на графіках «2 fan») на передній і тильній панелях.

Як бачимо, за відсутності додаткового охолодження всередині CHIEFTEC Mesh CT-03B-OP комплектуючі помітно нагріваються. Втім, такий режим експлуатації цілком підійде для системи без дискретної відеокарти. А ось при її встановленні ми все ж радимо подбати про наявність додаткових кулерів. Правда, слід пам'ятати, що в такому випадку нагрів відеокарти все одно буде вище, ніж при використанні більш просторого корпуса.

Висновки

CHIEFTEC Mesh CT-03B-OP

Корпус CHIEFTEC Mesh CT-03B-OP цілком підходить на ту роль, яку йому відводить виробник – офісне або домашнє рішення для невимогливих користувачів. Цьому сприяє використання практичних матових матеріалів, а також наявність достатньої кількості відсіків для різних пристроїв. Абсолютно доречною виглядає наявність посадкового місця для 2,5" SSD всередині новинки та пари інтерфейсів USB 3.0 на передній панелі - елементів, які наразі нечасто зустрічаються в недорогих рішеннях.

А ось бачити в сучасному корпусі верхнє розташування БЖ трохи незвично. Однак таке компонування дозволить застосовувати габаритні плати розширення, та й з короткими кабелями від дешевого джерела також не виникне проблем. Правда, ту ж відеокарту сюди потрібно ставити лише при організації додаткового охолодження (для чого є два посадкові місця для вентиляторів). Інакше її температурний режим буде помітно підвищеним, а з ним і рівень створеного шуму.

Загалом CHIEFTEC Mesh CT-03B-OP з цінником близько $40 ніяк не можна назвати дорогим пристроєм, однак у нього знайдеться чимало конкурентів, в тому числі й у внутрішньому модельному ряду.

Переваги:

  • строгий дизайн з практичними матовими елементами;
  • хороша якість збірки;
  • можливість встановлення 380-мм відеокарт і 158-мм процесорних СО;
  • можливість монтажу пари 120-мм пропелерів;
  • безвикруткове встановлення 3,5" накопичувачів і 5,25" пристроїв;
  • наявність пари інтерфейсів USB 3.0 на фронтальній панелі;
  • наявність відсіку для 2,5" накопичувача.

Особливості:

  • повна відсутність пилових фільтрів і вібропоглинальних матеріалів;
  • необхідність у встановленні додаткових вентиляторів при використанні дискретного відеоадаптера.


Автор: Олесь Пахолок
Переклад: Юрій Коваль

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.
Висловлюємо подяку компаніям ASUS, Intel, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
