Огляд і тестування корпуса CHIEFTEC GAMING GP-01B-OP

10-10-2016

При першому погляді корпус CHIEFTEC GAMING GP-01B-OP привертає до себе увагу доволі оригінальним дизайном, далеко не останню роль в якому грає наявність напівпрозорої пластикової бічної стінки та двох підсвічених смуг на інтерфейсній панелі. Але насправді всередині новинка ще цікавіша.

CHIEFTEC GAMING GP-01B-OP

Однією з найпримітніших її особливостей є можливість встановлення дуже довгих графічних прискорювачів. А щоб ці компоненти працювали в комфортних температурних умовах, корпус обладнаний встановленими вентиляторами. При цьому навіть найгабаритніші відеокарти не змусять вас жертвувати посадковими місцями для накопичувачів. Як вдалося реалізувати настільки практичну конструкцію і чи впливає це на зручність встановлення інших комплектуючих? І чим ще може похвалитися новинка вартістю близько $100? Нижче ми розповімо про ці та інші важливі моменти.

Специфікація

Виробник і модель

CHIEFTEC GAMING GP-01B-OP

Типорозмір корпуса

Middle Tower

Підтримка форм-факторів материнських плат

ATX / microATX / Mini-ITX

Колір

Чорний

Відсіки

2 х 5,25” (зовнішні)

4 х 3,5” (внутрішні)

2 х 2,5” (внутрішні)

Слоти для карт розширення

7

Максимальна довжина відеокарти (в дужках – власні вимірювання з вентилятором / без нього)

430 мм (465 мм / 495 мм)

Максимальна висота процесорного кулера (в дужках – власні вимірювання)

160 мм (171 мм)

Максимальна довжина блока живлення

240 мм

Роз’єми

2 x USB 3.0

2 x USB 2.0

2 х аудіопорти

Встановлені вентилятори

На передній панелі

2 х 120-мм

На тильній панелі

1 х 120-мм

Можливість встановити вентилятори

На передній панелі

3 х 120-мм

На тильній панелі

1 х 120-мм

На верхній панелі

2 х 140-мм / 2 х 120-мм

Блок живлення

Немає

Матеріали

Передня і верхня панелі

Пластик, сталь

Шасі

Сталь завтовшки 0,82 мм

Права бічна панель

Сталь завтовшки 0,82 мм

Ліва бічна панель

Пластик завтовшки 3 мм

Розміри корпуса

516 х 210 х 450 мм

Вага (нетто)

8,5 кг

Гарантія

2 роки

Сайт виробника

CHIEFTEC
Сторінка продукту

Упаковка і комплект постачання

CHIEFTEC GAMING GP-01B-OP

Корпус CHIEFTEC GAMING GP-01B-OP постачається в коробці, виконаній з простого картону. Отже, майбутній власник не буде переплачувати за дорогу упаковку.

CHIEFTEC GAMING GP-01B-OP

Список супутніх компонентів містить все необхідне для складання системи всередині корпусу, а також деякі корисні додатки:

  • набір гвинтів і стійок для встановлення материнської плати;
  • набір гвинтів для фіксації блока живлення і накопичувачів;
  • стяжки для дротів;
  • системний динамік;
  • 8-контактний подовжувач PCIe;
  • інструкція з експлуатації.

Зовнішній вигляд

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

Лицьова панель CHIEFTEC GAMING GP-01B-OP щедро всіяна перфорацією, і не просто так: за нею можна розмістити до трьох 120-мм вентиляторів (два з них вже встановлені). Захистити корпус від попадання пилу покликані синтетичні фільтри, один з яких розташований за нижньою частиною у вигляді бджолиних стільників, а другий – на знімній заглушці. А ось верхній 5,25-дюймовий відсік прикривається кришкою оптичного приводу, виконаною з пластику. Тут є і кнопка для його відчинення. Сітчаста частина фронтальної панелі виконана з металу, а ось її боковини – це менш практичний глянсовий пластик. Її кріплення до шасі здійснюється за допомогою стандартних защіпок.

CHIEFTEC GAMING GP-01B-OP

Інтерфейсні роз'єми розміщені під кутом між верхньою та передньою стінками, що сприяє зручності доступу до них при встановленні комп'ютера на будь-якій висоті. До їх складу входять чотири порти USB (по парі USB 3.0 і USB 2.0), а також два аудіороз'єми. Поруч розмістилися кнопки ввімкнення (з білим індикатором), перезавантаження, зміни швидкості обертання вентиляторів (про це трохи нижче), а також режимів роботи LED-підсвічування передньої панелі.

Всього є вісім варіантів світіння: тьмяний червоний, червоний, жовтий, синій, зелений, фіолетовий, блакитний і білий. Діоди випромінюють доволі сильний світловий потік, але за бажанням підсвічування можна просто вимкнути.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

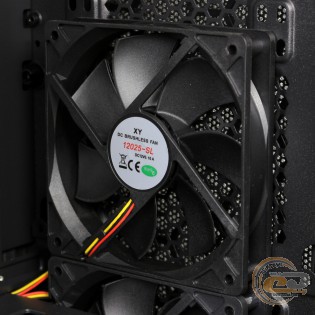

Тильна панель примітна наявністю посадкового місця для одного 120-мм вентилятора, сімома слотами розширення з перфорованими одноразовими заглушками і нижнім розташуванням блока живлення. В якості вентилятора тут застосовується модель з позначенням «XY 12025-SL». Її потужність становить усього 1,2 Вт (12 В, 0,1 А). Пара аналогічних пропелерів встановлена за передньою панеллю.

Обидві боковини кріпляться з тильної сторони за допомогою зручних гвинтів з фігурними голівками.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

Перфоровані зони на нижній панелі, розміщені під блоком живлення та кошиками для накопичувачів, прикриті парою знімних фільтрів. Розташовані по кутах корпусу ніжки виконані з того ж глянсового пластику та мають висоту 32 мм, включаючи 2-мм гумову частину, яка запобігає виникненню подряпин на поверхні. Отже, джерело живлення буде отримувати вдосталь чистого прохолодного повітря.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

Верхня панель CHIEFTEC GAMING GP-01B-OP дуже нагадує фронтальну. Тут також є перфорація у вигляді бджолиних стільників, за якою ховається синтетичний фільтр і посадкове місце для встановлення охолоджувачів. А пластиковий майданчик ближче до передньої частини відмінно підійде для улюбленого гаджета чи підключеного до інтерфейсної панелі зовнішнього накопичувача.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

Права панель корпусу – це суцільний лист пофарбованої в чорний колір сталі з невеликими ребрами жорсткості. Ліва виконана з прозорого затемненого пластику, на якому дуже легко залишити відбитки пальців. Обидві вони знімаються традиційним способом – зсувом до тильної частини корпуса.

CHIEFTEC GAMING GP-01B-OP

Прозора боковина загалом дозволяє розглянути комплектуючі, але для ефектнішого зовнішнього вигляду краще придивитися до компонентів зі світлодіодним підсвічуванням або встановити його всередині корпусу самостійно.

Внутрішня будова

CHIEFTEC GAMING GP-01B-OP

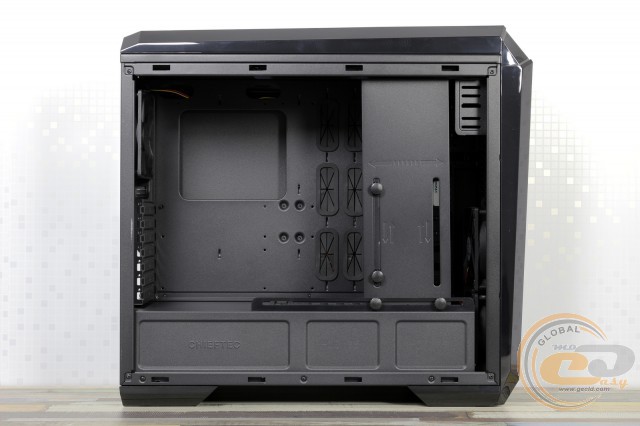

За бічною стінкою CHIEFTEC GAMING GP-01B-OP ховається вельми цікаве компонування. Простір тут розділений на дві частини, тільки не на ліву та праву (що є звичним підходом), а на верхню та нижню.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

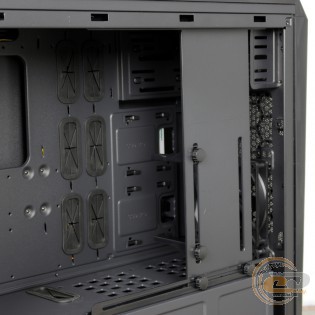

Вгорі розміститься системна плата і два 5,25-дюймові пристрої. Те, що з першого погляду може нагадувати стійку для накопичувачів, насправді є панеллю для підтримки довгих відеокарт. Тут можна встановити адаптери з довжиною до 495 мм (до 465 мм при встановленому вентиляторі біля фронтальної панелі), тому наявність даного компонента виглядає цілком закономірним.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

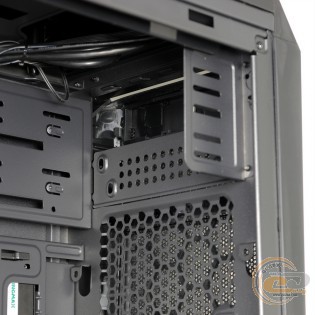

Ліва частина 5,25-дюймових відсіків вийшла дуже компактною, отже, для фіксації пристроїв вкрай бажано використовувати отвори на правій частині кріплення.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

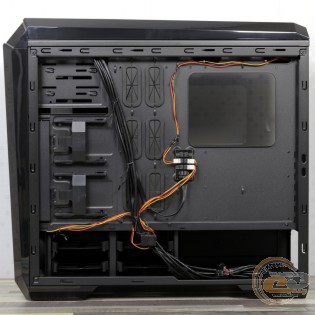

У піддоні навпроти процесорного роз'єму є отвір, що дозволяє виконати заміну габаритної системи охолодження без демонтажу системної плати. Поруч встановлений концентратор для підключення трьох попередньо встановлених вентиляторів і стількох же додаткових (живиться через інтерфейс PATA). Завдяки цьому швидкість їх обертання можна змінювати за допомогою пари кнопок на передній панелі. Максимальний показник перебуває на рівні 1180-1200 об/хв, а мінімальний (вмикається натисненням кнопки «Slow») – 800 об/хв. У першому випадку шум можна оцінити як тихий, ледь чутний, у другому ж вентилятори працюють фактично безшумно.

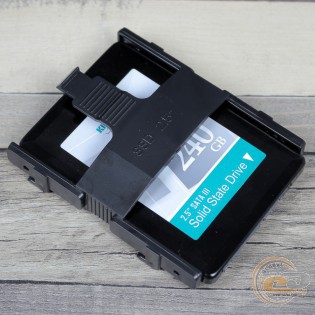

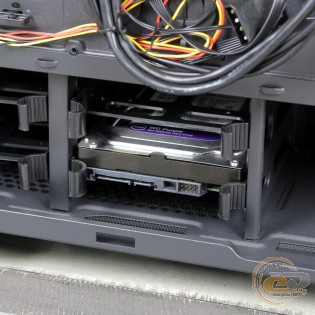

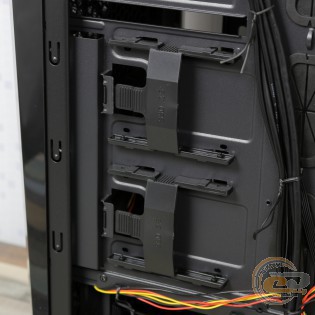

Ліворуч від концентратора розміщено пару лотків для SSD. Носії кріпляться сюди без використання гвинтів, та й самі лотки фіксуються до передньої панелі легким рухом паралельно до піддона корпуса. 3,5-дюймові накопичувачі також просто встановлюються в пластикові кошики біля джерела живлення – чітко, до клацання. Для поглинання вібрації в них є відповідні пом'якшувальні елементи.

CHIEFTEC GAMING GP-01B-OP

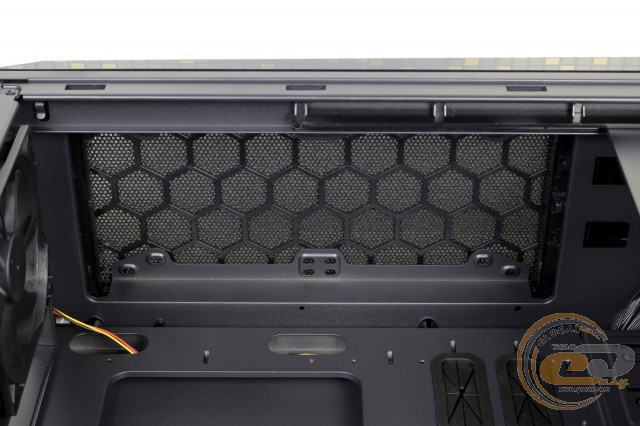

Верхня пластикова панель корпусу зроблена трохи піднятою, завдяки чому тут поміститься не лише пара вентиляторів, але й радіатор СВО з довжиною до 280 мм. А ось 240-мм радіатор за бажанням можна розмістити вертикально в передній частині конструкції.

CHIEFTEC GAMING GP-01B-OP

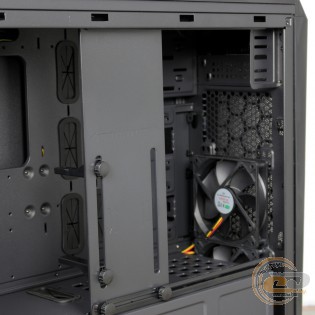

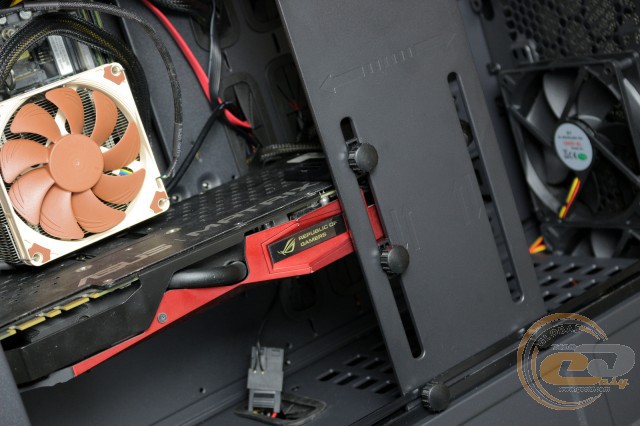

Пересувна панель дозволяє з легкістю зафіксувати провисаючий край відеокарти. Оскільки підпірок тут дві, то в разі необхідності їх можна застосовувати для пари графічних адаптерів.

CHIEFTEC GAMING GP-01B-OP

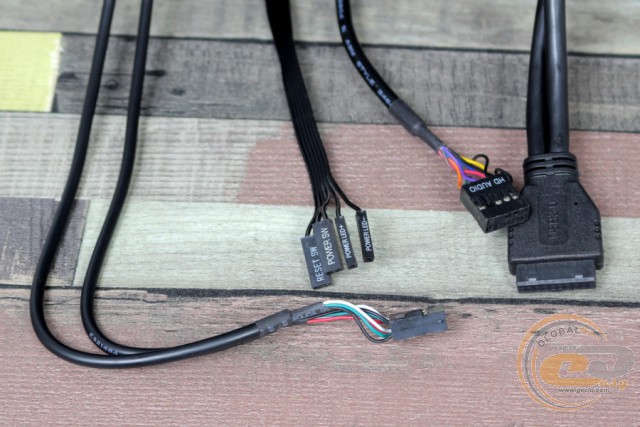

Набір дротів для підключення фронтальної панелі містить колодку HD Audio (довжина провідників дорівнює 70 cм), конектори для підключення кнопок ввімкнення / перезавантаження і LED-індикатора подачі живлення (65 cм), а також кабелі для підключення портів USB 3.0 і USB 2.0 ( 70-75 см). Довжина дроту для живлення підсвічування передньої панелі дорівнює 40 см, а всі вентилятори оснащені 45-см кабелями.

CHIEFTEC GAMING GP-01B-OP CHIEFTEC GAMING GP-01B-OP

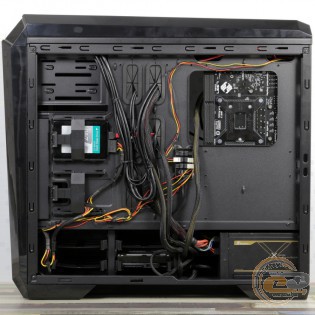

Збирання системи всередині CHIEFTEC GAMING GP-01B-OP не повинно викликати жодних труднощів, а полегшити його допоможе вільний простір для вкладання дротів за піддоном для материнської плати. Висота процесорного охолоджувача може досягати 171 мм.

Сама конструкція корпусу вирізняється гарною жорсткістю, якісною підгонкою деталей, а також відсутністю зазорів і люфтів. Обробка країв виконана належним чином, тому порізатися при складанні ви не зможете.

Тестування

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер

Noctua NH-L9x65 (with L.N.A.)

Материнська плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативна пам’ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5

SSD-накопичувач

SSD KINGMAX SME35 Xvalue

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Термопаста

Noctua NT-H1

CHIEFTEC GAMING GP-01B-OP

CHIEFTEC GAMING GP-01B-OP

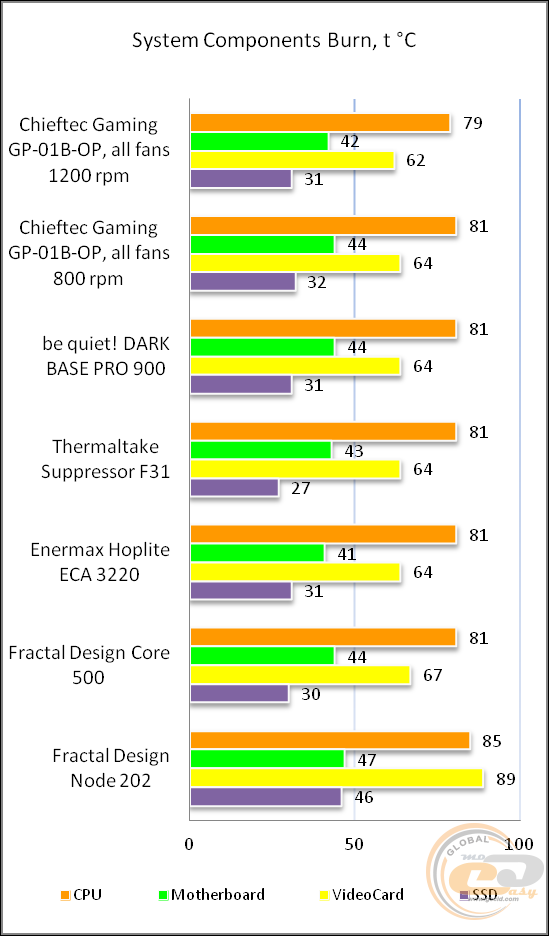

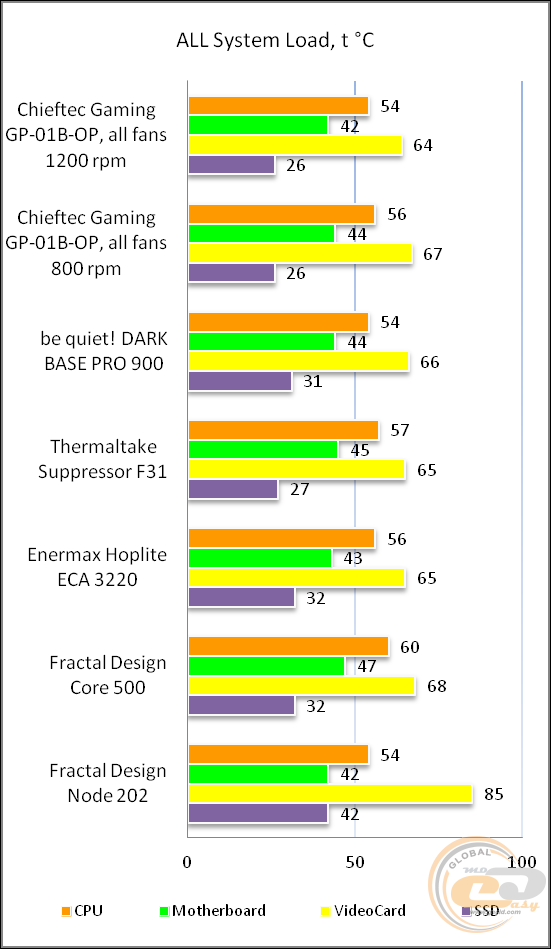

CHIEFTEC GAMING GP-01B ми протестували з усіма встановленими вентиляторами що функціонують у двох режимах: на мінімальній (800 об/хв) і максимальній частоті обертання (1200 об/хв).

За підсумками тестування можемо відзначити невисоке нагрівання ключових компонентів, яке можна порівняти з показниками інших просторих корпусів, що побували в нас на тестуванні. Збільшення швидкості обертання вентиляторів позитивно відбилося на нагріванні відеоадаптера, що дозволить ще більше підвищити ефективність тепловідведення в разі застосування рішень з пасивним охолодженням або пари графічних прискорювачів.

Висновки

Для всіх охочих зібрати ефектну систему CHIEFTEC GAMING GP-01B-OP може стати справжньою знахідкою. На відміну від багатьох корпусів з вікнами різних форм і розмірів, ця новинка пропонує своєму власникові повнорозмірну напівпрозору бічну панель. Отже, підбір комплектуючих з підсвічуванням або встановлення LED-смуг дозволить повною мірою милуватися збіркою навіть у темну пору доби. Ще одним примітним дизайнерським елементом є підсвічування передньої панелі, набір доступних кольорів якої повинен задовольнити запити переважної більшості користувачів.

Пам'ятаючи, що крім зовнішності важливу роль відіграє також внутрішній вміст, зазначимо застосування вельми неординарного компонування. Воно дозволяє встановити кілька дуже довгих графічних адаптерів – у разі необхідності це можуть бути навіть 495-мм рішення (звичайно, якщо ви такі знайдете). При цьому абсолютно не доведеться жертвувати посадковими місцями для жорстких дисків, а провисаючий край друкованої плати відеокарти буде підтримуватися за допомогою зручної підставки. Наявність трьох попередньо встановлених вентиляторів, а також додаткових посадкових місць (в тому числі й для радіатора СВО) забезпечить належне охолодження навіть при встановленні пари адаптерів.

Загалом знайомство з корпусом CHIEFTEC GAMING GP-01B-OP залишило приємне враження. Якість виготовлення та фарбування викликає лише позитивні емоції. Те ж саме стосується додаткових елементів у вигляді пилових фільтрів і вібропоглинальних прокладок у місцях встановлення БЖ і жорстких дисків, можливості регулювання частоти обертання вентиляторів з передньої панелі та зручного безгвинтового кріплення накопичувачів. Якщо виділений на корпус бюджет не перевищує $100, тоді герой даного огляду цілком зможе підійти на роль затишної місцинки для ваших комплектуючих.

Переваги:

  • приємний строгий дизайн;
  • якісна збірка шасі, обробка країв панелей і забарвлення корпусу;
  • відмінна жорсткість конструкції;
  • можливість встановлення довгих відеокарт (до 465 мм з переднім вентилятором і до 495 мм без нього) і високих процесорних СО (до 171 мм);
  • наявність трьох тихих 120-мм встановлених вентиляторів і перемикача швидкості їх обертання на передній панелі;
  • можливість встановлення численних додаткових пропелерів і радіаторів СВО з довжиною до 280 мм;
  • наявність пилових фільтрів на передній, верхній і нижній панелях;
  • можливість встановлення до чотирьох 3,5-дюймових або пари 2,5-дюймових накопичувачів;
  • наявність пари посадкових місць для 5,25-дюймових пристроїв;
  • наявність пом'якшуючих елементів у лотках для 3,5-дюймових накопичувачів і в місці встановлення БЖ;
  • наявність двох роз'ємів USB 3.0 і пари USB 2.0 на передній панелі;
  • наявність достатнього місця для прихованого вкладання кабелів;
  • наявність вібропоглинальних елементів у місці фіксації блока живлення та гумових ніжок;
  • наявність прозорої пластикової стінки;
  • наявність різнокольорового LED-підсвічування передньої панелі з можливістю відключення.

Особливості:

  • використання мазких глянсових пластикових елементів.


Автор: Олесь Пахолок
Переклад: Юрій Коваль

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.

Висловлюємо подяку компаніям ASUS, Intel, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
