Огляд і тестування корпуса CHIEFTEC FLYER FN-03B: прихильникам мініатюризації до уваги

Справжній тренд останніх років – мініатюризація комп'ютерів. Все цілком логічно, адже далеко не кожен хоче бачити в себе вдома громіздкий гучний ящик, коли можна отримати доволі потужну й компактнішу систему. І ми говоримо не лише про складання класичного HTPC, але й ігрового ПК. Цьому сприяє і стрімкий технічний прогрес, який дозволяє створювати продуктивне «залізо» зі скромними показниками тепловиділення, а на ринку більш ніж достатньо компактних материнських плат, які за функціональністю багато в чому не поступаються своїм повнорозмірним побратимам. Як правило, такі рішення коштують чималих грошей, але завжди є дешевші варіанти.

CHIEFTEC FLYER FN-03B

Саме для заощадливих прихильників компактизації тайванський виробник пропонує корпус CHIEFTEC FLYER FN-03B, який може вмістити microATX-плату (вона трохи дешевша Mini-ITX-аналогів), відеокарту з довжиною до 230 мм, два накопичувачі й один оптичний привід. Давайте ближче глянемо на цього «малюка» і спробуємо з'ясувати, наскільки він вийшов цікавим.

Специфікація

Виробник і модель

CHIEFTEC FLYER FN-03B

Типорозмір корпуса

Mini Tower / Desktop

Підтримка форм-факторів материнських плат

Mini-ITX / microATX

Колір

Чорний

Відсіки

1 х 5,25” (зовнішній)

1 x 3,5” (внутрішній)

1 x 2,5” (внутрішній)

Слоти для карт розширення

4 x низькопрофільні

Максимальна довжина відеокарти

230 мм

Максимальна висота процесорного кулера

70 мм

Роз’єми

2 x USB 3.0

2 х аудіо (навушники, мікрофон)

Вентилятори

Попередньо встановлені

1 х 80-мм (на верхній панелі)

Можливість встановити

ні

Блок живлення

Внутрішній CHIEFTEC SFX-350BS-L з потужністю 350 Вт (форм-фактор SFX)

Матеріал

Передня панель: пластик

Бічні панелі: сталь товщиною 0,6 мм

Шасі: сталь товщиною 0,6 мм

Розміри корпуса

415 х 95 х 286 мм

Вага (нетто)

4,65 кг (разом з блоком живлення)

Гарантія

24 місяці

Сайт виробника

CHIEFTEC
Сторінка продукту

Упаковка і комплект постачання

CHIEFTEC FLYER FN-03B

Новинка постачається в невибагливій картонній коробці без кольорової поліграфії, яка оберігає її від зовнішніх впливів і характеризується мінімумом супровідної інформації. У продажу можна буде зустріти два варіанти корпуса: з блоком живлення на 350 Вт або без нього. До нас у руки потрапив перший варіант, який позбавляє користувача від необхідності пошуку джерела живлення форм-фактору SFX, яких не надто багато на нашому ринку.

CHIEFTEC FLYER FN-03B

Комплектація CHIEFTEC FLYER FN-03B має всі найнеобхідніші компоненти:

  • мережевий шнур живлення;
  • пластикові клейкі ніжки;
  • набір кріпильних елементів;
  • інструкцію користувача.

Зовнішній вигляд

CHIEFTEC FLYER FN-03B

Корпус CHIEFTEC FN-03B представлений на ринку в чорній і сріблястій колірній гамі, без занадто яскравих елементів. Основним матеріалом конструкції виступає метал, пофарбований матовою фарбою. Виглядає доволі стильно й строго, особливо у вертикальній орієнтації. При горизонтальному розміщенні більше нагадує сучасну аудіовідеотехніку, що, втім, дозволяє йому легко злитися з іншими гаджетами у вітальні. За габаритами він лише трохи менший свого «пращура» CHIEFTEC FLYER FN-01B-U3 (415 х 95 х 286 мм проти 415 х 95 х 296 мм), а от вага залишилася такою ж (4,65 кг разом з БЖ).

CHIEFTEC FLYER FN-03B

Фронтальна панель виконана з практичного матового пластику. Виробник подбав про можливість встановлення одного зовнішнього 5,25" пристрою, який витончено закриває заглушка. Тут також можна побачити два 3,5-мм аудіороз'єми та пару портів USB 3.0. Поруч з ними розташувалася кнопка живлення та індикатор активності накопичувача.

CHIEFTEC FLYER FN-03B

Застосовані світлодіоди білого та червоного кольору доволі яскраві, але в темний час доби вони не створюють особливого дискомфорту. А за бажання їх завжди можна відключити.

CHIEFTEC FLYER FN-03B

На задню стінку корпуса винесено отвір під інтерфейсну панель материнської плати, чотири слоти для низькопрофільних карт розширення, а також гніздо для підключення електрокабелю.

CHIEFTEC FLYER FN-03B CHIEFTEC FLYER FN-03B

Боковини CHIEFTEC FN-03B рясніють вентиляційними отворами. У верхній частині лівої стінки вони знаходяться навпроти процесорного роз'єма та мають загальні розміри 115 х 120 мм. На протилежній стінці перфорація (105 х 55 мм) забезпечує надходження свіжого повітря для блока живлення, але трохи засмучує відсутність пилового фільтра, який тут точно не завадив би.

CHIEFTEC FLYER FN-03B

CHIEFTEC FLYER FN-03B

Верхня та нижня стінки, по суті, є елементами шасі. Як і бічні панелі, вони виготовлені зі сталі та мають товщину 0,6 мм. На верхній кришці є одне посадкове місце для 80-мм вертушки. На днище можна виявити вентиляційні отвори, через які виходить гаряче повітря з блоку живлення.

Як уже згадувалося вище, CHIEFTEC FN-03B можна використовувати в горизонтальній або вертикальній орієнтації, що розширює його функціональність. Для цього в комплекті постачання передбачені чотири клейкі ніжки з висотою 10 мм, з гумовими вставками у вигляді ковпачків. За бажання їх можна закріпити на саморізи.

До речі, саме вертикальне положення корпуса є пріоритетним, тому що воно забезпечує краще надходження повітря до комплектуючих, але в такому випадку потрібно більше простору.

Внутрішня будова

CHIEFTEC FLYER FN-03B

Для доступу до внутрішньої частини CHIEFTEC FN-03B потрібно відкрутити два гвинти з накатаною голівкою і трохи потягнути до тильної частини ліву боковину (права є частиною шасі та зроблена незнімною). Шасі має відмінну жорсткість і виготовлене з тієї ж сталі товщиною 0,6 мм, що й панелі корпуса, правда, без шару фарби. Краї панелей оброблені добре, без загострених ділянок.

Корпус підтримує встановлення материнських плат форм-фактору Mini-ITX і microATX на спеціальних виступах.

Біля передньої частини передбачені два кошики для встановлення 5,25" пристроїв і 3,5" накопичувачів, які розташовані один над одним. Обидва кошика кріпляться за допомогою спеціальних засувок і гвинтів. Після їх демонтажу можна встановлювати оптичний привід (звичайного або slim-формату) і HDD, зафіксувавши їх двома гвинтами й спеціальними затисками – все доволі просто й швидко. Нижче, на своєрідному помості, встановлений блок живлення CHIEFTEC SFX-350BS-L потужністю 350 Вт.

На дні корпуса передбачена пластина для встановлення 2,5-дюймового накопичувача, яка кріпиться двома гвинтами до тильної панелі й одним до нижньої.

CHIEFTEC FLYER FN-03B

CHIEFTEC FLYER FN-03B

Під стелею CHIEFTEC FN-03B встановлений 80-мм вентилятор BRUSHLESS DC 8025 з довжиною кабелю 38 см. Отвори під кріплення додаткових пропелерів не передбачені, але ніхто не заважає змайструвати їх самостійно. Наприклад, навпроти процесора.

CHIEFTEC FLYER FN-03B

Для всіх слотів розширення передбачений один притискний фіксатор. При цьому цілком можна буде розмістити низькопрофільну відеокарту з довжиною до 245 мм (заміряно вручну) і висотою до 78 мм.

Максимальна висота процесорного кулера обмежена значенням 70 мм, тому з даними корпусом будуть сумісні більшість низькопрофільних систем охолодження.

CHIEFTEC FLYER FN-03B

Лицьова панель кріпиться за допомогою ряду засувок. Під нею ховається спеціальний подовжувач, який тягнеться від БЖ до тильної частини корпуса. Більша частина роз'ємів для підключення фронтальної панелі захована в гумове обплетення й акуратно зафіксована стяжками. Їх загальний набір містить колодку HD Audio, конектор для підключення кнопки ввімкнення та LED-індикаторів подачі живлення та роботи жорсткого диска, а також роз'єм для підключення портів USB 3.0. Усі вони мають таку довжину:

Найменування

Довжина, см

USB 3.0

50

HD Audio

50

Кнопки й індикатори

58

Загалом встановлення компонентів у CHIEFTEC FN-03B не повинне викликати жодних труднощів. Головне підібрати комплектуючі потрібної довжини та висоти. Місця всередині цілком достатньо, в тому числі для швидкої заміни платформи, а також для акуратної організації кабелів. Трохи засмучує лише відсутність вібропоглинальних елементів у місцях кріплення вентилятора, 3,5-дюймового накопичувача та блока живлення.

Встановлений блок живлення

Разом з даною моделлю корпуса може постачатися блок живлення CHIEFTEC SFX-350BS-L з потужністю-350 Вт. Його цілком достатньо для побудови офісного, мультимедійного чи навіть ігрового ПК початкового рівня. Коротко пройдемося по його основних характеристиках.

Специфікація

Виробник і модель

CHIEFTEC SFX-350BS-L

Тип

SFX

Номінальна потужність, Вт

350

Потужність по каналу 12В, Вт

324

Потужність ліній +3,3В і +5В, Вт

105

Ліній +12В

1

Виходи, А

+3,3В

16

+5В

15

+12В

27

-12В

0,3

+5VSB (чергова лінія живлення)

3

PCIe-роз’ємів

Немає

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД, %

>85

Сертифікований 80 PLUS

Немає

Коефіцієнт потужності (PF), %

>90

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

230

Частота, Гц

50

Вхідний струм, А

3

Розмір вентилятора, мм

80

Регулятор швидкості обертання вентилятора

Є

Електромагнітна безпека та сумісність (EMI/EMC)

CB, CE, TUV

Види захистів

OVP, UVP, OPP, SCP

Відповідність RoHS (низький вміст у припою свинцю та кадмію)

Є

Розміри, мм

100 х 125 х 64

Гарантія, місяців

24

Сайт виробника

CHIEFTEC
Сторінка продукту

CHIEFTEC FLYER FN-03B

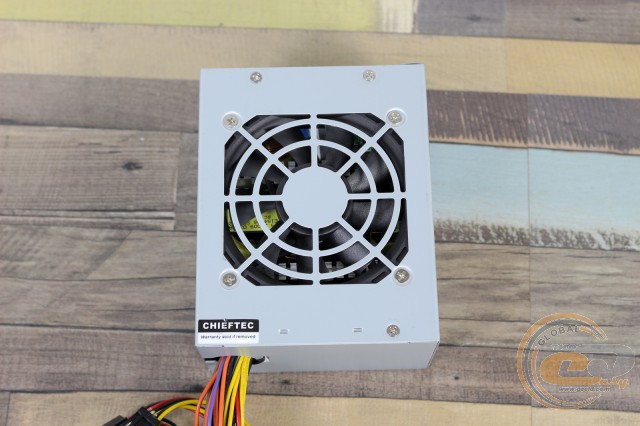

CHIEFTEC SFX-350BS-L відноситься до компактних рішень формату SFX, які розроблені спеціально для міні-комп'ютерів.

З першого погляду видно, що джерело живлення відноситься до бюджетного сегменту. Виробник не став використовувати додатковий шар фарби, а звичні грати типу гриль замінив на звичайне штампування. Через нього пропелер захоплює прохолодне повітря, направляючи його на внутрішні елементи. Нагріте повітря виводиться через стільники на тильній і бічній панелях.

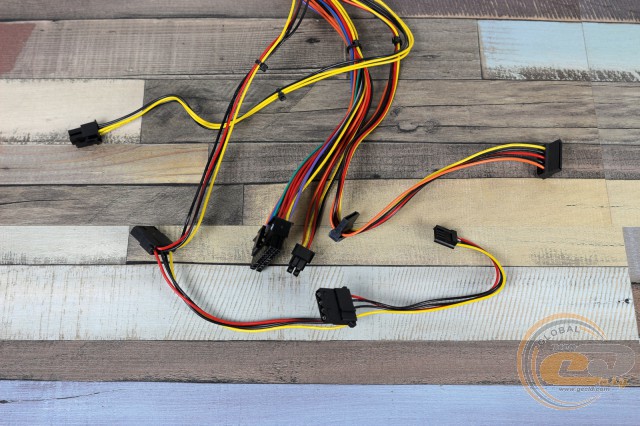

Кабелі живлення позбавлені обплетення та зроблені за традиційним принципом – розпаяні на платі й виходять назовні через круглий отвір на задній стінці блока живлення.

CHIEFTEC FLYER FN-03B

Повна конфігурація системи кабелів виглядає так:

Типи роз’ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний роз'єм живлення ATX

1

30

4-контактний роз'єм живлення ATX12V

1

40

Два роз'єми SATA

1

30-45

Два роз'єми PATA і один FDD

1

30-45-60

Кількості роз'ємів і довжини дротів цілком вистачить, щоб живити всі необхідні пристрої всередині корпуса CHIEFTEC FN-03B.

CHIEFTEC FLYER FN-03B

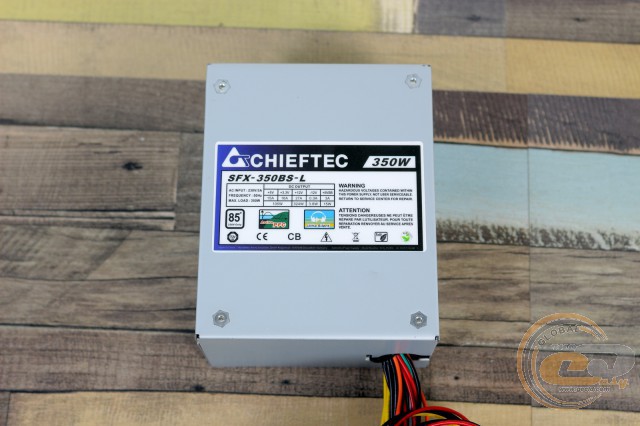

На задній стінці знаходиться етикетка з технічними характеристиками самого джерела живлення. Окремо варто зазначити, що CHIEFTEC SFX-350BS-L розрахований на роботу при вхідній напрузі 230 В. Цей момент потрібно врахувати, якщо у вас є проблеми зі стабільністю електромережі. Зате ККД пристрою заявлений на рівні 85%, що візуально підтверджує напис на етикетці «85+ 230V only».

До речі, ми вже розглядали модель БП з ідентичною назвою, але тепер її характеристики трохи змінилися, зокрема, йдеться про відсутність розподілу каналу +12В на дві лінії, що вказує на можливу зміну платформи та навіть елементної бази. На жаль, у нас не було можливості розібрати джерело живлення та перевірити це твердження, але ми змогли провести його короткі випробування, про які поговоримо трохи нижче.

Тестування

В процесі тестування моделі CHIEFTEC FLYER FN-03B ми використовували таке обладнання:

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер

Noctua NH-L9x65 (with L.N.A.)

Материнська плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативна пам’ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

SSD-накопичувач

SSD KINGMAX SME35 Xvalue

Блок живлення

CHIEFTEC SFX-350BS-L (SFX, 350 Вт)

Термопаста

Noctua NT-H1

 CHIEFTEC FLYER FN-03B CHIEFTEC FLYER FN-03B

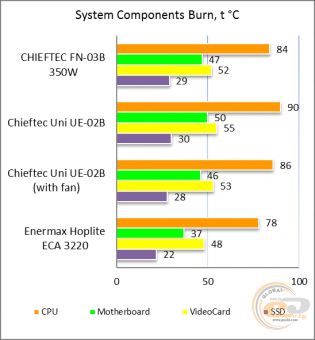

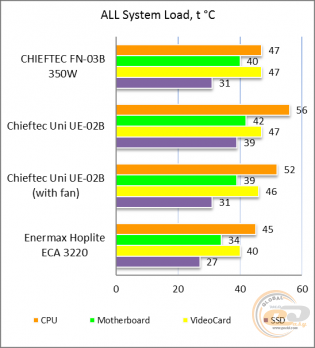

Діаграма «All System Load» відображає нагрівання компонентів після 30 хвилин 3DMark Fire Strike у режимі Ultra (роздільність 4K). А режим «System Component Burn» демонструє температури при навантаженні додатками AIDA64 (Stress CPU і FPU) і MSI Kombustor протягом 15 хвилин. В обох випадках проблем з перегріванням комплектуючих не було, а отримані результати цілком можна порівняти з дорожчими аналогами. При цьому загальний рівень шуму можна охарактеризувати як тихий. Штатний пропелер в більшості випадків працював на швидкості 1800-1950 об/хв, зрідка виходячи на свій максимум в 2130 об/хв.

CHIEFTEC FLYER FN-03B

CHIEFTEC FLYER FN-03B

CHIEFTEC FLYER FN-03B

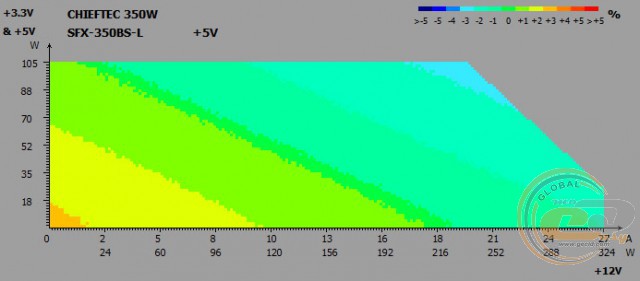

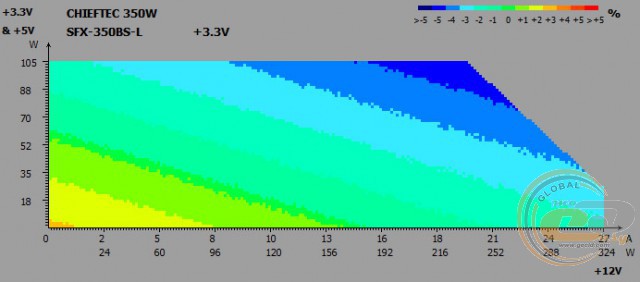

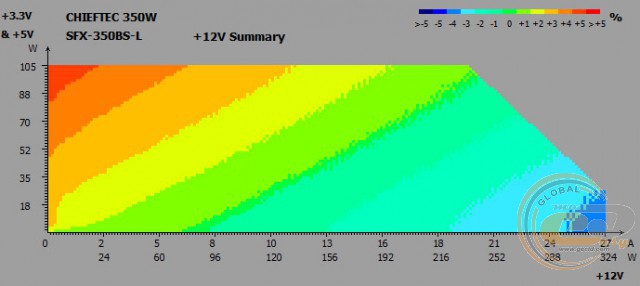

На завершення пропонуємо вам ознайомитися з крос-навантажувальними характеристиками БЖ CHIEFTEC SFX-350BS-L. Нагадаємо, що згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані такі відхилення напруг:

  • лінія +3,3В: від -4% до +2%;
  • лінія +5В: від -2% до +2%;
  • лінія +12В: від -3% до +4%.

Загалом вузол стабілізації напруги живлення справляється зі своїми завданнями, але розкид доволі великий, що характерно для доступних моделей з груповою стабілізацією в низьковольтній частині.

Висновки

Настав час підбити підсумки знайомства з корпусом CHIEFTEC FLYER FN-03B. До його позитивних рис варто віднести доволі скромні габарити, строгий зовнішній вигляд, можливість використання в горизонтальній або вертикальній орієнтації, а також висока якість виконання. При цьому даний «малюк» здатний вмістити в себе не лише дорожчі материнські плати формату Mini-ITX, але й цілком доступні microATX, оптичний привід, по одному 2,5-дюймовому і 3,5-дюймовому накопичувачу, процесорний кулер з висотою до 70 мм і відеокарту з довжиною до 245 мм. Але треба враховувати, що сюди підійдуть лише низькопрофільні рішення з висотою до 78 мм. Втім, на ринку в даній категорії можна знайти не лише офісні «затички», а й доволі продуктивні відеоадаптери для побудови ігрових систем початкового рівня. Благо, для таких цілей виробник вже подбав про непоганий 350-Вт блок живлення, якого цілком вистачить для озвучених цілей, з огляду на високу енергоефективність сучасних комплектуючих.

Оскільки ми маємо справу з доступним пристроєм, не варто очікувати побачити тут пофарбоване шасі, вібропоглинальні елементи і пилові фільтри, які властиві моделям з куди більш високим цінником.

У сухому залишку, CHIEFTEC FN-03B обов'язково сподобається тим користувачам, які захочуть зібрати компактний мультимедійний, робочий або навіть ігровий комп'ютер, при збереженні розумного поєднання ціни та можливостей.

Переваги:

  • приємний і строгий дизайн;
  • висока якість збірки шасі, обробки країв панелей і фарбування корпуса;
  • відмінна жорсткість конструкції;
  • підтримка плат формату microATX з чотирма слотами розширення;
  • можливість встановлення 5,25" оптичного приводу;
  • наявність посадкових місць для одного 2,5" і 3,5" накопичувача;
  • комплектний 350-Вт блок живлення;
  • попередньо встановлений 80-мм вентилятор.

Особливості:

  • відсутність вібропоглинальних елементів і пилових фільтрів;
  • висота відеокарти не повинна перевищувати 78 мм;
  • підтримка тільки блоків живлення стандарту SFX.

quality

Автор: Віктор Єфіменко
Переклад: Юрій Коваль

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.

Висловлюємо подяку компаніям ASUS, Intel, Noctua, Sea Sonic Electronics і TwinMOS Technologies за надане для тестового стенда обладнання.
