Огляд корпусу CFI GROUP CBI-A6719TG

HTPC (Home Theater PC) це вже не DVD-програвач, але ще не продуктивний ігровий комп'ютер.

Продовжуючи знайомство з різними мініатюрними корпусами для плат форм-фактору mini-ITX, почате з Frontier МW-100, сьогодні ми розберемо можливості та особливості корпусу CBI-A6719TG, який зроблений компанією CFI GROUP. Ця компанія спеціалізується на реалізації досить сміливих і креативних рішень, що пройшли скрупульозну перевірку якості та орієнтовані на простоту експлуатації, але, одночасно, відрізняються досить доступною вартістю. Сама ж компанія CFI GROUP, хоча і є маловідомою на ринку СНД, досить відома на світовому ринку, особливо в країнах близького і далекого сходу. Вона була заснована ще в далекому 1987 році в Тайвані та спеціалізувалася на виробництві корпусів для домашніх персональних комп'ютерів. В 1997 році, в зв’язку з розширенням об'єму виробництва, в Китаї була відкрита ще одна фабрика, яка дозволила значно знизити собівартість продукції без погіршення якості. Нині, згідно завіренням президента компанії Гроупа Кевіна (Group-Kevin), CFI GROUP є лідером у виробництві доступних комп'ютерних корпусів, блоків живлення, всіляких стабілізаторів і систем захисту при гідній якості. Чи це так, ми довідаємося в процесі огляду на прикладі корпуса CFI GROUP CBI-A6719TG.

Зовнішній вигляд

CFI GROUP CBI-A6719TG

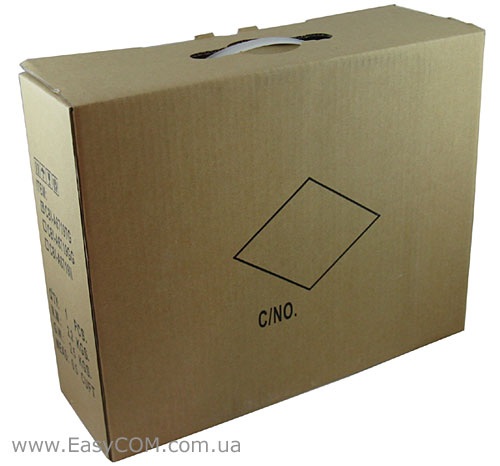

Товар впакований у картонну коробку типового сіро-жовтого кольору, габарити якої 362 х 287 х 120 мм (Д.Ш.В.). Зверху є ручка для транспортування, що можна розцінити, як турботу про комфорт клієнта. Лицьова сторона упаковки, на жаль, не має нагадування про вміст.

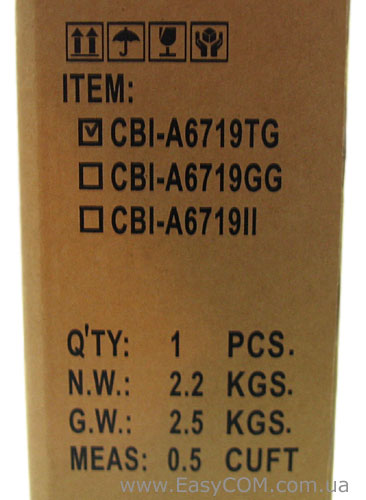

Бічна сторона упаковки хоч і не несе «рекламних» заміток про переваги продукту, але досить докладно інформує про методи транспортування та зберігання, що може стати сучасним «еталоном». Тут же зазначена і інформація про масу нетто/брутто - 2,2 і 2,5 кг. Також бічна панель упаковки дозволяє припустити, що є три модифікації корпуса: CBI-A6719TG, CBI-A6719GG і CBI-A6719II.

CFI GROUP CBI-A6719TG

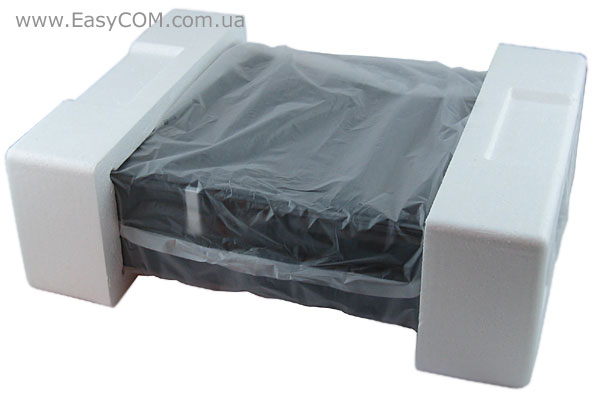

Вміст упаковки дбайливо обгорнений досить щільним поліетиленовим чохлом, а між стінками упаковки і корпусом є пінопластові вставки для зведення «до нуля» всіх ударів і інших механічних впливів, які можуть зіпсувати товарний вигляд виробу.

CFI GROUP CBI-A6719TG

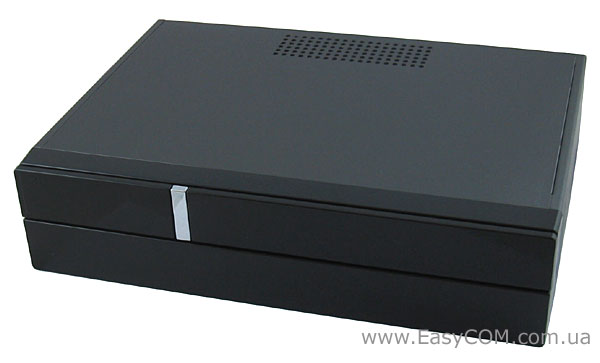

Впізнати в даному строгому «девайсі» корпус для персонального комп'ютера вдасться не кожному цінителі стильних рішень, далеко не будь-який DVD-програвач може «похвастатися» настільки строгим дизайном, як у корпуса CFI GROUP CBI-A6719TG. Це не «дзеркальна обличчя» корпуса Frontier МW-100, який раніше оглядався, це строгість чорних тонів, консервативні габарити та відсутність перфорації стінок.

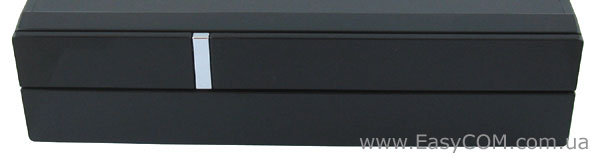

Всі складові частини передньої панелі мають мінімальні зазори. Трохи «вибивається» із загальної картини невеликий хромований прямокутник у верхній частині панелі, але пізніше було з'ясовано, що це не що інше, як кнопка включення системи.

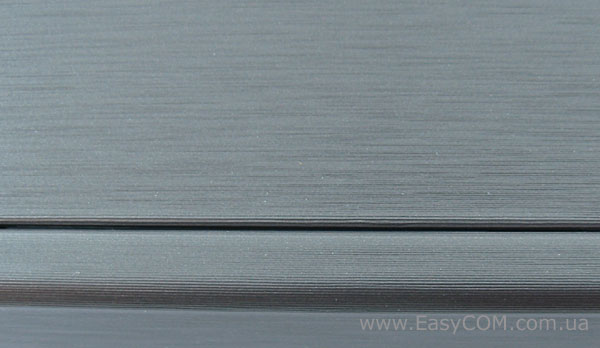

Відзначимо і до певної міри незвичне фарбування корпуса – всупереч сучасним прагненням все робити гладким і дзеркальним, CFI GROUP CBI-A6719TG має матове покриття на якому не так будуть помітні відбитки пальців і пил.

CFI GROUP CBI-A6719TG

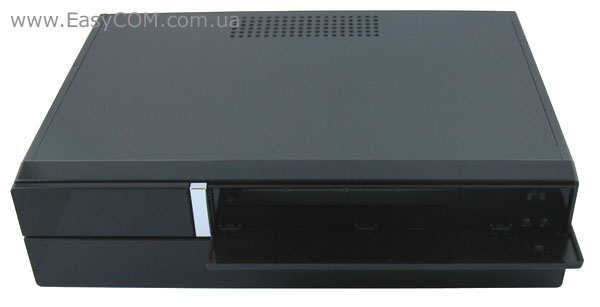

Кришка відсіку, що знаходиться в правому верхньому куті, відкривається на 90° звільняючи відсік 5.25" для приводів. Для її відкриття потрібно легенько натиснути на відповідне місце, позначене трохи помітними «пухирцями». Однак слід зауважити, що це не типовий відсік для приводів 5.25", а так званий slim, тобто для «ноутбучних» приводів. Даний підхід компанії CFI GROUP все більше віддаляє стандартне сприйняття системного блоку та все більше надає подібності з DVD-програвачами, що буде безсумнівно «плюсом» при використанні комп'ютера на базі корпуса CFI GROUP CBI-A6719TG як HTPC (Home Theater PC).

CFI GROUP CBI-A6719TG

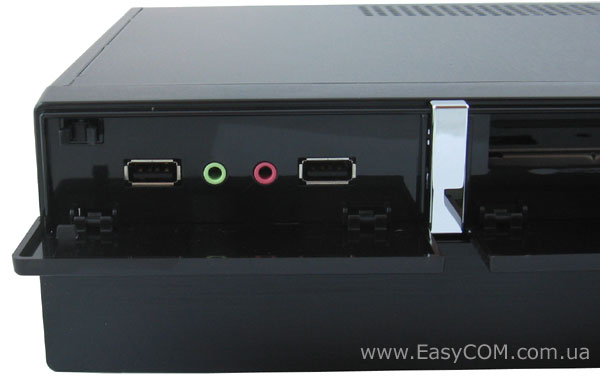

Поруч з відсіком для привода є ще один відсік, що має аналогічну систему стулки, за якою ховається пара USB-портів і пара гнізд mini-jack (мікрофон і навушники). І знову черговий виробник «поскупився» на кількість USB-портів, що виглядає досить дивно, оскільки більшість материнських плат типорозміру mini-ITX передбачають можливість виводу помітно більшої кількості внутрішніх роз’ємів.

CFI GROUP CBI-A6719TG

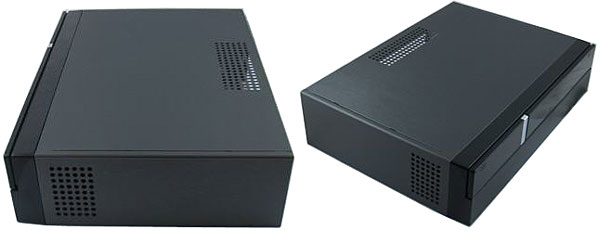

Сказати, що корпус CFI GROUP CBI-A6719TG не має перфорованих вентиляційних отворів, це трохи неправильно. Вони є на бічній стінці та навіть на верхній кришці, але вони так розташовані і мають такі розміри, що навіть не одразу привертають увагу.

CFI GROUP CBI-A6719TG

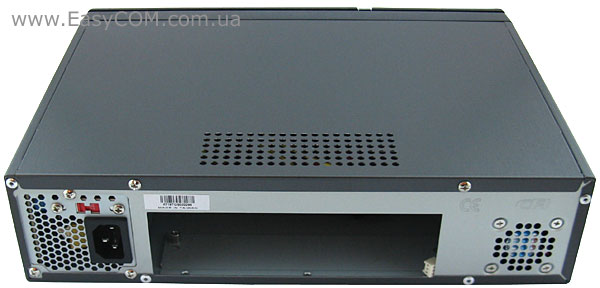

Задня частина корпусу CFI GROUP CBI-A6719TG вже має більш близьку подібність з «класичним» варіантом. Праворуч є типовий роз’єм для кабеля живлення та вентиляційні отвори блоку живлення, явно виконаного в традиційному варіанті, а не платою перетворювачем із зовнішнім випрямлячем, як у корпуса Frontier МW-100. Особливо приємно виглядає перфорований отвір для виходу нагрітого повітря завдяки комплектному вентилятору у лівій частині. Будемо сподіватися, що наявність останнього позитивно позначиться на робочих температурах вмісту.

А ось заглушки для єдиної плати розширення, встановлення якої передбачають більшість материнських плат відповідного типорозміру - немає. Ще варто відзначити, що корпус CBI-A6719TG має відносно широкі розміри і теоретично може вміщати в собі значну кількість різноманітних пристроїв, але для впевненості слід ознайомитися з рекомендаціями виробника.

Специфікація:

Типорозмір корпусу

Desktop / HTPC (Home Theater PC)

Підтримувані форм-фактори материнських плат

mini-ITX

Колір

Чорний (матовий).

Кількість відсіків

5.25" зовнішні x 1(slim)
3.5" внутрішні x 1

Підтримка плат розширення

немає

Система охолодження

Вентилятор 40 мм.

Додаткові роз’єми введення/виводу

Передня панель: USB x 2, Audio x 2 (навушники, мікрофон)

Матеріал (покриття)

сталь 0,6 (SECC)

Кріплення

гвинтовий

Блок живлення

Внутрішній, знімний 150 Вт
 (CFI-S150X)

Розміри корпуса, мм

225 x 75 x 315

Сайт виробника

http://www.cfigroup.com/

На жаль, перелік максимально подібний з мініатюрним Frontier МW-100 і відрізняється всього лише можливістю встановити «класичний» жорсткий диск 3.5", а не «ноутбучний» 2.5", і наявністю комплектного витяжного вентилятора.

Комплект поставки

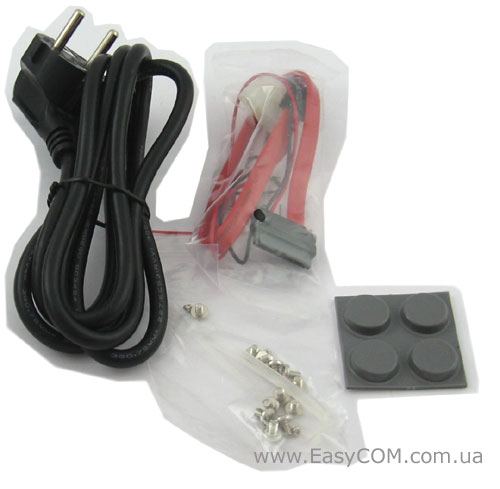

Разом з корпусом поставляється наступна комплектація:

  • інструкція зі складання;
  • комплект гвинтів;
  • перехідник SATA на ODD slims (привід);
  • клейкі ніжки

Внутрішня будова

CFI GROUP CBI-A6719TG

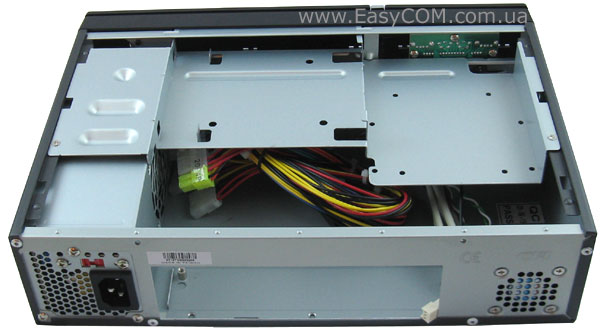

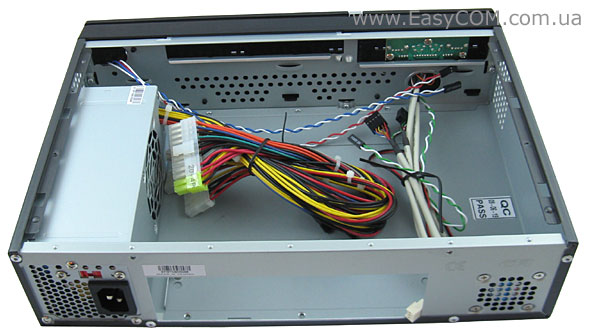

Відкрутивши два гвинти на задній панелі, стало можливим демонтувати верхню кришку, під якою є знайома конструкція кошика для привода та жорсткого диска. Навіть неозброєним поглядом видно, що для виробника основним пріоритетом стала мінімізація висоти корпуса CBI-A6719TG.

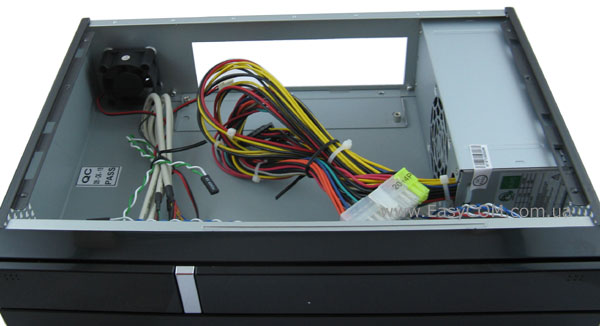

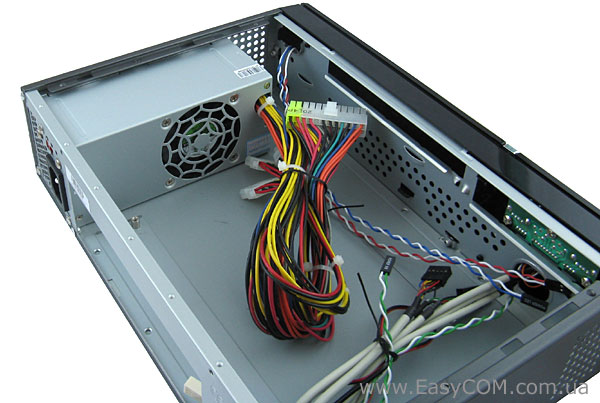

Демонтувавши кошик для жорсткого диска та привода, одразу ж слід зазначити наявність вбудованого в блок живлення вентилятора, який буде ще більш сприяти охолодженню вмісту, витягаючи нагріте повітря. Також варто відзначити, що провід від блоку живлення та шлейфи підключення передньої панелі досить довгі і дозволяють їх улагоджувати різними методами, що буде як ніколи до речі при складанні системи.

Оцінюючи передбачені вентиляційні можливості корпуса CFI GROUP CBI-A6719TG не можна не відзначити їх чудовий задум і збалансованість. Надходити охолодне повітря буде природнім шляхом через перфоровані вентиляційні отвори бічної панелі, що знаходяться в передній частині корпуса. А викидатися за межі корпуса нагріте «гаряче» повітря буде вже примусово, завдяки комплектному мініатюрному корпусному вентилятору, що має нетипові розміри 40 х 40 х 28 мм (Д.В.Ш.) і витяжному вентилятору блоку живлення.

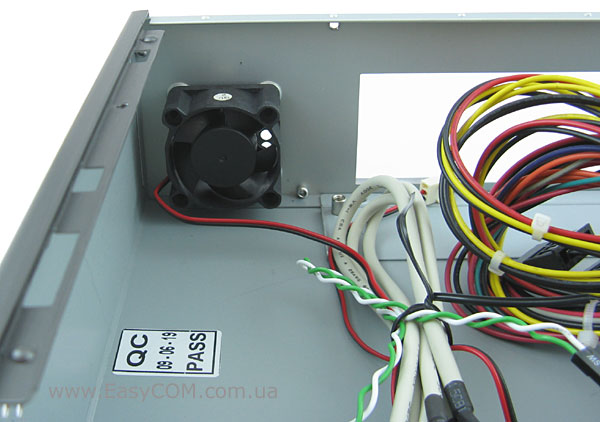

Монтується вентилятор, на жаль, без будь-яких антивібраційних прокладок, за допомогою чотирьох гвинтів. Розрахований він на підключення до материнської плати і має трьохконтактний роз’єм, однак даний роз’єм не передбачає зворотній зв'язок по швидкості, тому програмними і апаратними засобами не вдасться визначити його швидкість обертання.

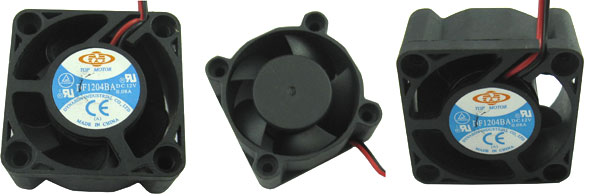

Зроблений вентилятор Top Motor DF1204BA у Китаї маловідомою компанією Dynaeon Industrial . Згідно з отриманим даним в мережі інтернет, його швидкість обертання крильчатки становить 4800 об/хв, що, безсумнівно, багато і, швидше за все, позначиться на акустичному комфорті.

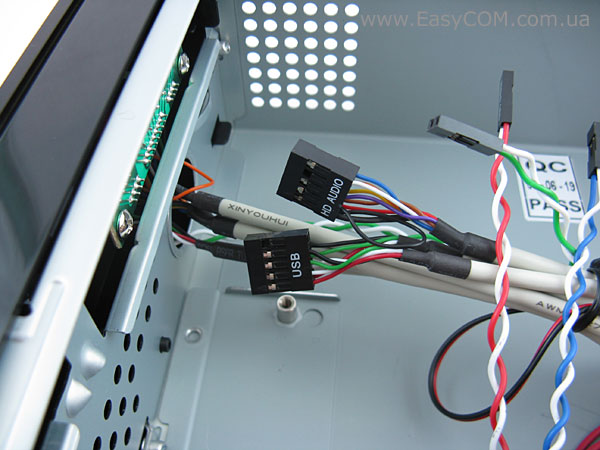

Роз’єми передньої панелі (USB і AUDIO) виконані в цільному варіанті, а ось підключення функціональної панелі (кнопка включення і індикатори роботи системи та активності дискової підсистеми) роздільно, що надає деякій універсальності корпусу CFI GROUP CBI-A6719TG.

CFI GROUP CBI-A6719TG

Провода блоку живлення не мають специфічної оплітки, але стягнуті пластиковими монтажними «стяжками» для більш зручного процесу монтажу.

Комплектний блок живлення CFI-S150X

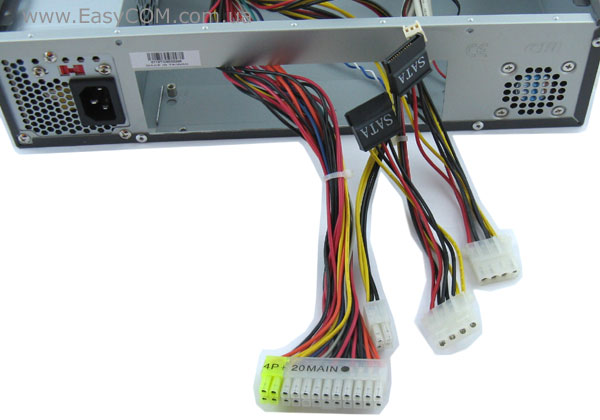

Набір роз’ємів у блока живлення CFI-S150X наступний:

  • один чотирьохконтактний роз’єм для живлення процесора;
  • одне роз’єм для живлення материнської плати на 20+4 контакта (розбірний);
  • два чотирьохконтактних роз’єми для периферійних пристроїв;
  • два роз’єми для живлення накопичувачів з інтерфейсом SATA.

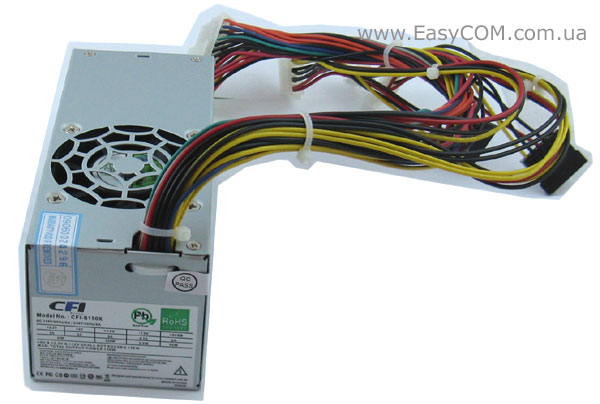

 Для більш докладного опису комплектного блоку живлення корпуса CFI GROUP CBI-A6719TG його довелося демонтувати, відгвинтивши відповідні чотири болти на задній панелі.

Витяжний вентилятор, встановлений у блоці живлення CFI-S150X, швидше за все, має типорозмір 70 х 70 х 15 мм, що для корпусів форм-фактору mini-ITX є значним розміром з відповідним рівнем продуктивності.

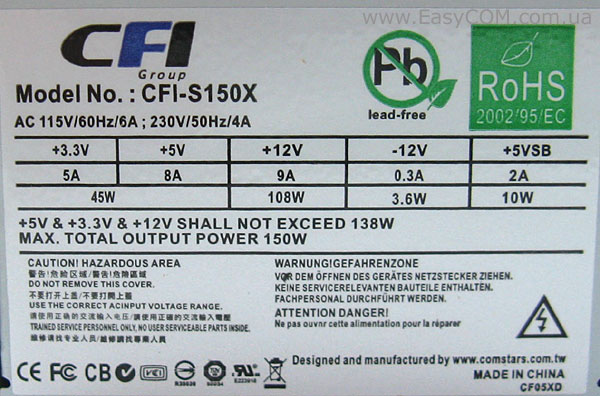

Коментуючи паспорт блоку живлення CFI-S150X, в першу чергу слід зауважити, що обіцяна потужність 150 Вт є навіть не максимальною навантажувальною, а всього лише піковою. Тобто блок живлення CFI-S150X може працювати при навантаженні в 150 Вт тільки деякий малий час. При тривалій роботі загальне навантаження не повинно перевищувати 138 Вт. Оцінюючи розподіл потужності по навантажувальних лініях слід зазначити, що найбільш затребувана лінія 12 В забезпечує потужність до 108 Вт, чого не так і мало, враховуючи потреби більшості плат стандарту mini-ITX. Також приємно виглядають замітки «Pb» і «Rohs», що означає відсутність в продукті шкідливих для людини важких металів.

Особливості складання системи

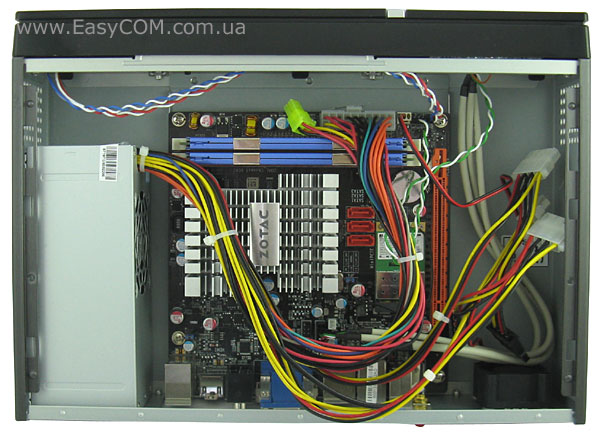

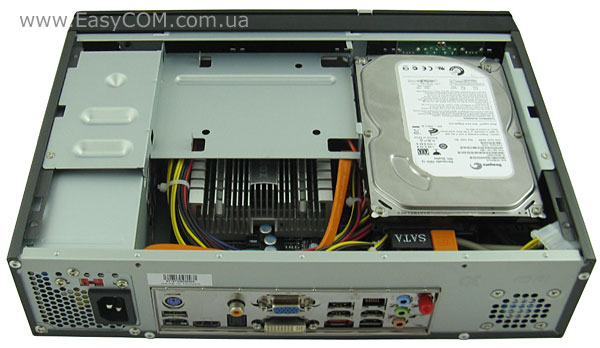

Змонтована тестова материнська плата ZOTAC IONITX-F-E виглядає в корпусі CFI GROUP CBI-A6719TG досить просторо. Широкий корпус нітрохи не стискує її з боків. Особливо вигідно вдалося компанії виробнику розташувати вентилятор блока живлення, який теоретично буде захоплювати нагріте повітря від радіатора материнської плати і, пропускаючи його через себе, викидати за межі корпуса. А ось з довгими проводами від блоку живлення і шлейфами підключення передньої панелі вийшла «неприємність». Справа в тому, що вони виявилися занадто довгі, що з одного боку, начебто, і добре, оскільки їх можна простягнути через весь корпус по периметру, а з іншого боку, ця довжина трохи зайва і відчутно заважає при складанні.

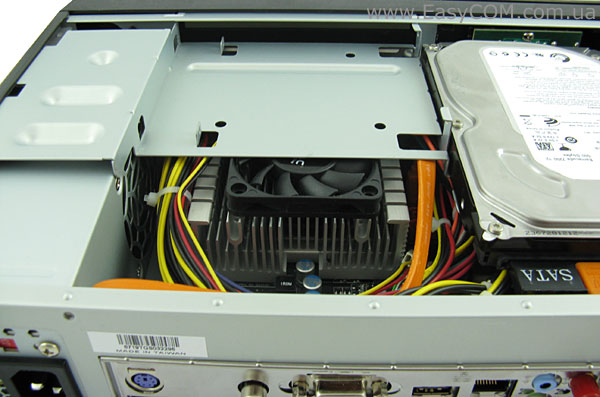

Встановлення кошика для жорсткого диска і привода тільки трохи погіршило стан з проводами в середині корпуса. Хоча він і не придавив їх до материнської плати, але системі стало там «тісно», що вплине на вентиляцію корпуса і, як наслідок, температуру його вмісту.

Звільнити масивний радіатор материнської плати ZOTAC IONITX-F-E  від кабелів блоку живлення вдалося лише після декількох спроб знайти їм прийнятне розташування. При цьому між радіатором і кошиком утворювався достатній простір, який теж можна використовувати з користю.

 У вигляді «користі» виступив комплектний від материнської плати низькопрофільний вентилятор. Хоча материнська плата і може стабільно працювати без вентилятора, його присутність зайвою не буде. Справа в тому, що зв'язка із процесора Intel Atom N330 і системної логіки NVIDIA ION з інтегрованим відеоядром GeForce 9400, на якому побудована материнська плата ZOTAC IONITX-F-E, хоч і має низьке енергоспоживання, але якісне охолодження їй не перешкодить. Всеодно, методика тестування корпусів типорозміру mini-ITX передбачає два варіанти, з комплектним вентилятором і без нього, так що кожен читач на прикладі результатів може сам зробити для себе висновок: «як збільшується ефективність охолодження при встановленні вентилятора на радіатор».

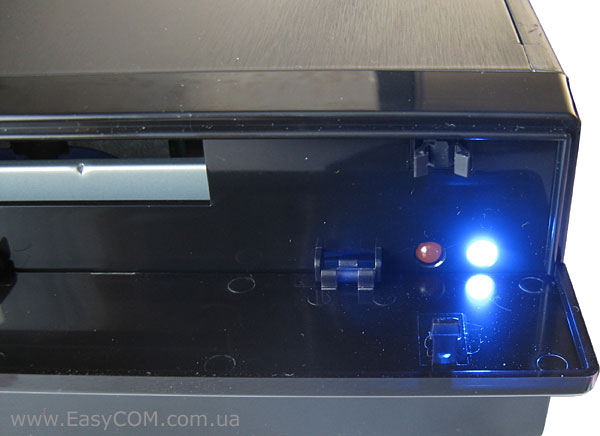

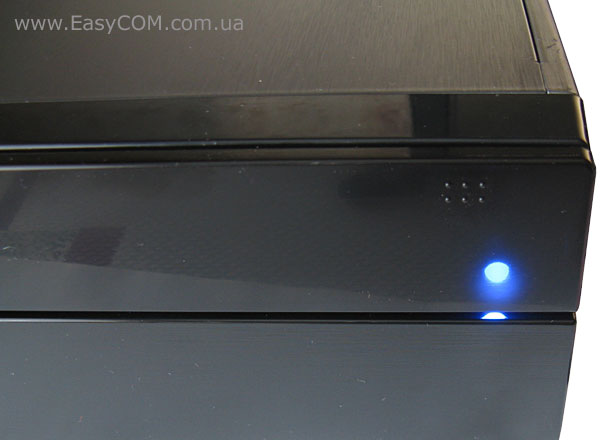

Ну і останнє зауваження, яке слід озвучити перед тестуванням, це занадто яскравий світлодіод, який сигналізує про роботу системи. Якщо відсік для привода знаходитися у відкритому стані, то останній навіть трохи «сліпить» користувача.

А ось у закритому стані стулки, світлодіод можна прикритий панеллю, яка як би тонує його. Але, його інтенсивне світіння виразно видно навіть через панель.

Тестування

Для тестування корпуса використане наступне обладнання:

Материнська плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

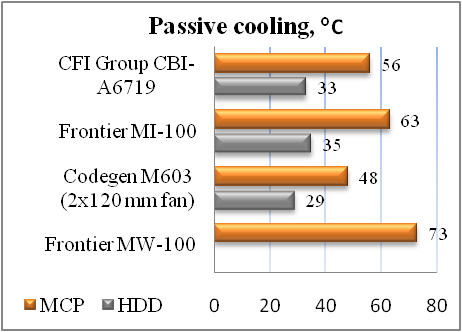

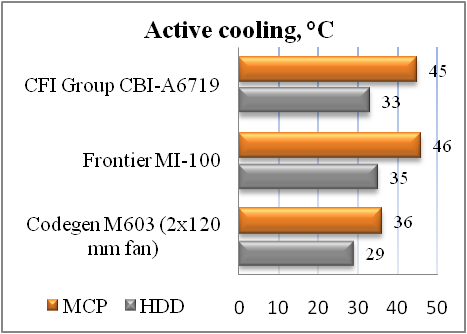

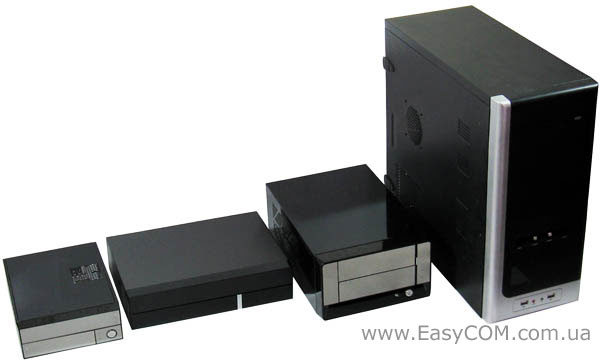

Для більш чіткого уявлення про ефективність вентиляції в корпусі CFI GROUP CBI-A6719TG проведемо більш детальне порівняння з опонентами:

  • CODEGEN M603 є представником класу Midi-Tower і по габаритах з винуватцем сьогоднішнього огляду CFI GROUP CBI-A6719TG не витримує ніякого порівняння. Тому цілком очевидно що, у випадку як пасивного, так і активного охолодження, досліджуваний сьогодні корпус CFI GROUP CBI-A6719TG виявився дещо гірше. Різниця в дев'ять градусів при активному охолодженні і у вісім при пасивному відносно стерпна «жертва», яку слід принести за значне зменшення габаритів системи.
  • Frontier MW-100 показав не такі гарні можливості охолодження як тестуємий сьогодні корпус. Через свої мініатюрні габарити (235 х 62 х 185 мм) він виявився «винуватцем» розігріву тестової материнської плати до 73°С, що на 17°С більше, ніж при використанні CFI GROUP CBI-A6719TG.
  • Frontier MI-100 значно відрізняється будовою і габаритами від CFI GROUP CBI-A6719TG. Незважаючи на те, що він також належить до класу mini-ITX, він розрахований на потужніший і функціональний вміст, про що говорить комплектний блок живлення з навантажувальною здатністю 250 Вт і можливість встановлення плати розширення (в тому числі дискретної відеокарти). Висота корпуса дозволила йому майже не «відставати» від тестуємого сьогодні CBI-A6719TG при активному охолодженні, але, на жаль, при пасивному охолодженні материнської плати він показав значно гірші результати (в наступному матеріалі ми постараємося з'ясувати чому).

В процесі тестування вдалося виявити деякий недолік корпуса CFI GROUP CBI-A6719TG. Справа в тому, що комплектний вентилятор DF1204BA виявився не тільки гучним, але і створював відчутну вібрацію, яка передавалася на стінки корпуса.

Висновки

Що ж, корпус CFI GROUP CBI-A6719TG показав себе неоднозначно. Корпус має строгий зовнішній вигляд, компактні габарити і досить вдалу стилізацію під класичний DVD-програвач. Також слід додати до його переваг відносно потужний блок живлення CFI-S150X, який, швидше за все, дозволить встановити навіть материнські плати з дискретним процесором, що відрізняється більш високим енергоспоживанням, ніж моделі лінійки Intel Atom. Але трохи бентежить відсутність можливості встановлення єдиної, передбаченої материнськими платами стандарту mini-ITX, плати розширення, яка в домашній мультимедійній системі була б дуже до речі (наприклад TV-Tuner чи дискретна звукова карта). Крім того корпус комплектується досить гучним, особливо як для мультимедійної системи, вентилятором. Хоча саме вентилятор і дозволяє помітно поліпшити ефективність вентиляції, але, найімовірніше, його доведеться відключити або замінити.

tested

Автори: Дмитро Сінчевський, Олександр Черноіван
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування корпус.
