Огляд корпуса ASUS TUF GAMING GT502: розділяй та володарюй!

13-02-2023

На сьогодні існує дуже багато корпусів на будь-який «смак» і забаганки. Проте, якщо в бюджетному сегменті відмінностей мало, то в середньому та особливо у верхньому сегменті кожен виробник намагається виділити свої моделі на тлі конкурентів у плані дизайну та можливостей. Сьогодні ми будемо розглядати «потік інженерної думки» від компанії ASUS.

Герой нашого огляду ASUS TUF GAMING GT502 є нетиповим представником корпусів формату Middle Tower. Він запросто вміщує повнорозмірні плати формату ATX, довгі відеокарти та має ще багато цікавих плюсів. Яких саме – розповімо далі. Знайти його у продажу можна за середньою ціною $176 або ж ₴7029.

Специфікація

Модель

ASUS TUF GAMING GT502

Підтримувані форм-фактори материнських плат

ATX / microATX / Mini-ITX

Колір

Чорний

Зовнішні відсіки

Немає

Внутрішні відсіки

4 х 3,5″ / 2,5″

Слоти для карт розширення

8 + 3 (вертикальних)

Максимальна довжина відеокарти (власні виміри)

400 мм (430 мм)

Максимальна висота процесорного кулера (власні виміри)

163 мм (163 мм)

Максимальна довжина БЖ (власні виміри)

200 мм (180 мм)

Роз’єми

2 x USB 3.2 Gen1

1 x USB 3.2 Gen2 Type-C

1 х комбінований аудіороз’єм

Попередньо встановлені вентилятори

Немає

Блок живлення

Немає

Можливість встановити вентилятори

На верхній панелі

3 х 120-мм / 2 х 140-мм

На тильній панелі

1 х 120-мм

На нижній панелі

3 х 120-мм / 2 x 140-мм

На бічному кронштейні

6 х 120-мм

Можливість встановлення СРО

На верхній панелі

120-мм / 140-мм / 240-мм / 280-мм / 360-мм

На тильній панелі

120-мм

На нижній панелі

120-мм / 240-мм / 360-мм

На бічному кронштейні

120-мм / 140-мм / 240-мм / 280-мм / 360-мм

Матеріали

Передня панель / Бічна стінка

Загартоване скло

Шасі

Сталь завтовшки 1,4 мм (з фарбою)

Боковини

Сталь завтовшки 0,87 мм (з фарбою)

Розміри корпуса

450 x 446 x 285 мм

Вага (власні виміри)

11 кг (10,73 кг)

Гарантія, років

2

Сайт виробника

ASUS

Сторінка продукту

Упаковка і комплект постачання

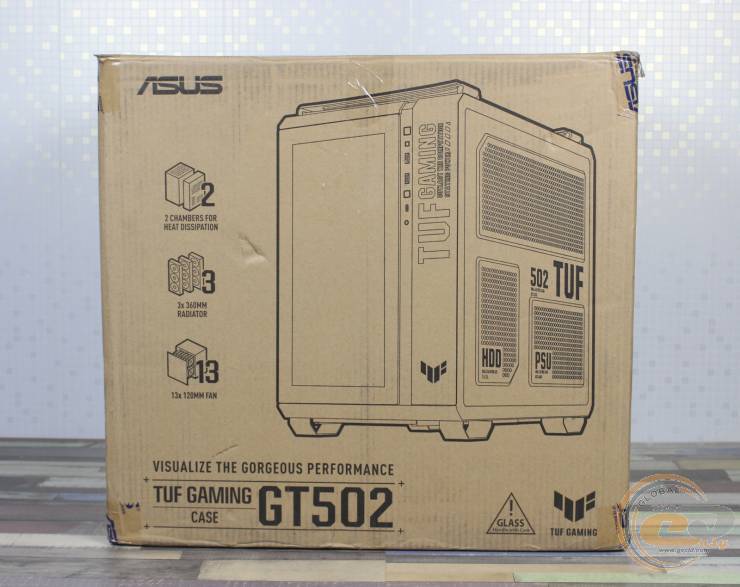

Корпус ASUS TUF GAMING GT502 постачається у звичній картонній коробці із простим оформленням. На її гранях можна знайти схематичне зображення корпуса, його назву та ключові характеристики. З боків передбачені спеціальні вирізи для зручного транспортування. Звернемо вашу увагу на вагу – 11 кг. Корпус зроблений точно не з фольги.

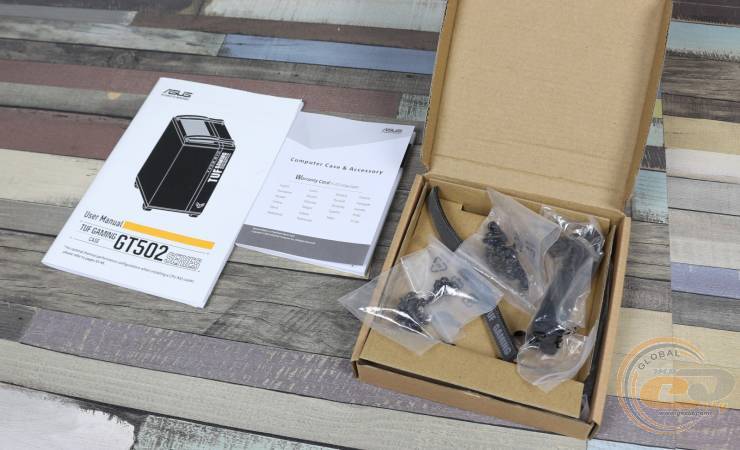

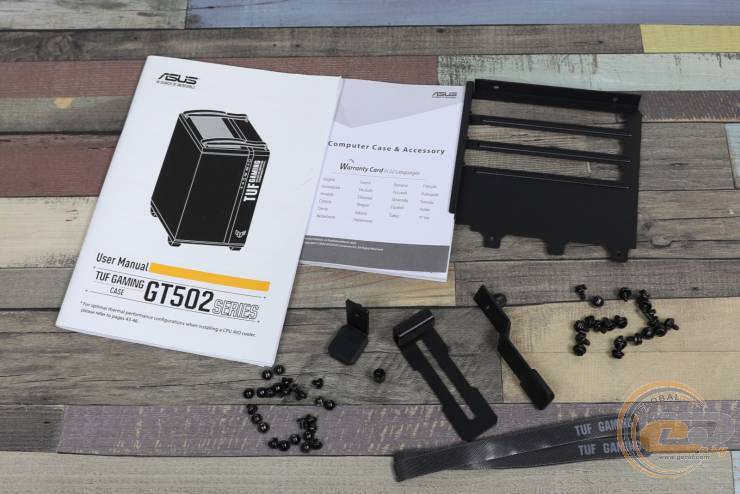

Що знаходиться у його комплектації? Вона включає в себе усе необхідне та навіть більше: інструкцію, гарантійну брошуру, перехідну пластину для вертикального встановлення відеокарти, три багаторазові стяжки на липучках, кабель для перемикача підсвічування, перехідник під хрестову викрутку для опор материнської плати, вісім одноразових стяжок, набір деталей тримача відеокарти та два набори гвинтів.

Зовнішній вигляд

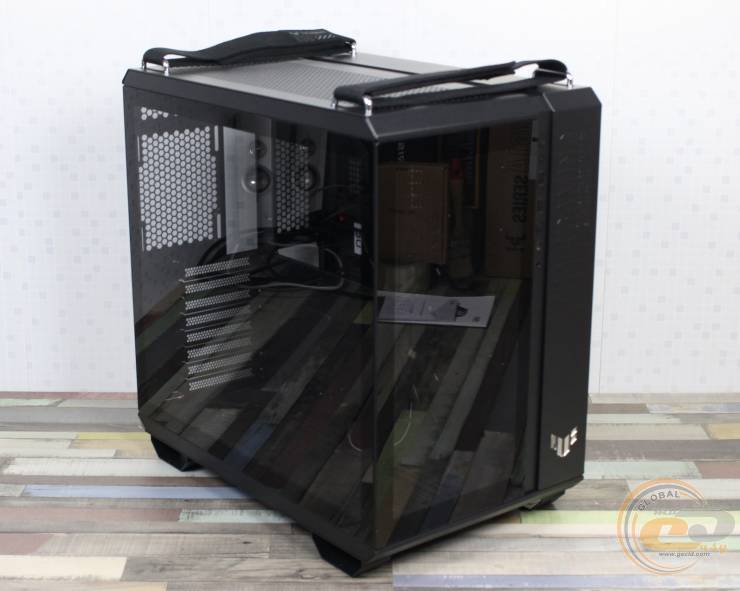

Як ми вже казали, ASUS TUF GAMING GT502 є корпусом формату Midi-Tower, проте має значно ширший профіль. Така конструкційна особливість пов’язана зі збільшеним відсіком за піддоном материнської плати. Тобто корпус має двокамерну внутрішню конструкцію. Стилістично теж маємо розділення корпуса на дві частини: ліва частина переважно має стінки з загартованого скла, а права цілком зроблена з металу. Також у нижній частині панелі маємо логотип TUF, що підсвічується. Звернемо вашу увагу на те, що корпус модульний і складається з 25 з’ємних елементів.

Скляну передню панель у разі необхідності можна легко зняти (підштовхнувши зсередини) і помити. Це явно полегшить процес обслуговування вашого ПК. Вона зафіксована на двох зачепах знизу та двох сферичних замках зверху. Має металеву рамку. Товщина гартованого скла за нашими вимірами – 2,88 мм.

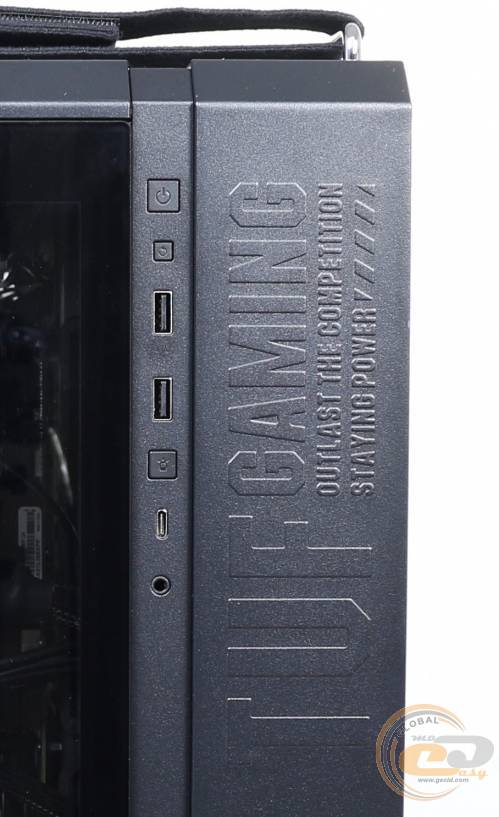

На правій частині передньої панелі маємо такі інтерфейси: кнопку запуску ПК, клавішу перезавантаження, два порти USB 3.2 Gen1 Type A, кнопку перемикача підсвічування, порт USB 3.2 Gen2 Type-C та 3,5 мм комбінований аудіо-роз'єм для гарнітури. Різні розміри кнопок допоможуть не переплутати їх навпомацки.

На верхній стінці увагу приковують стильні і зручні ремінні ручки з логотипом. Вони тримаються на скобах і здатні витримати не тільки корпус вагою 11 кг, а й комплектуючі, що знаходяться всередині. Ручки кріпляться на липучках. Їх без проблем можна зняти і відкласти в сторону.

Верхню панель, оснащену з’ємним пиловим фільтром, також можна зняти без особливих складнощів. Вона тримається на зачепах та магнітах. Під нею ви знайдете кронштейн для монтажу кулерів, або СРО. Його теж при бажанні можна буде зняти, для цього вам потрібно буде викрутити всього 2 гвинти.

На тильній панелі дуже багато вентиляційних отворів. Конструктивно передбачено, що вони призначені для виходу гарячого повітря назовні при організації правильної схеми вентиляції. Праворуч є посадкове місце для одного 120-мм вентилятора. Нижче є вісім багаторазових вентильованих заглушок карт розширення PCI-E. Доступ до гвинтів слотів розширення закритий вертикальною декоративною пластиною, яка відкидається на петлях вліво, і тримається двома гвинтами з накатаною головкою. Посадкове місце блоку живлення знаходиться поряд із піддоном. Воно розташоване вертикально, можлива виключно орієнтація вентилятором у бік правої боковини. По розмірам обмежень немає, можна встановити будь-який доступний у продажу блок живлення формату ATX.

На дні корпуса ASUS TUF GAMING GT502 знаходяться дві пари пластикових ніжок висотою 27 мм з протиковзкими накладками, а також великий пиловий фільтр, що висувається з-під низу у напрямку передньої панелі. Він прикриває ще одне місце для монтажу кулерів чи СРО, яке знаходиться у нижній частині корпусу. Його також можна зняти, викрутивши всього 2 гвинти.

Обидві бокові панелі легкоз’ємні, потрібно буде лише натиснути кнопку фіксатора. Одна виконана з гартованого скла, товщиною 3,83 мм та має металічну рамку. Інша виконана зі сталі товщиною 0,87 мм та має три з’ємних пилових фільтри. При натисканні кнопок фіксаторів, розташованих по верхніх кутах ліворуч і праворуч, бічні панелі відкидаються в сторони на невеликий градус і утримуються кріпленням. Вам залишається лише акуратно їх зняти.

Внутрішня будова

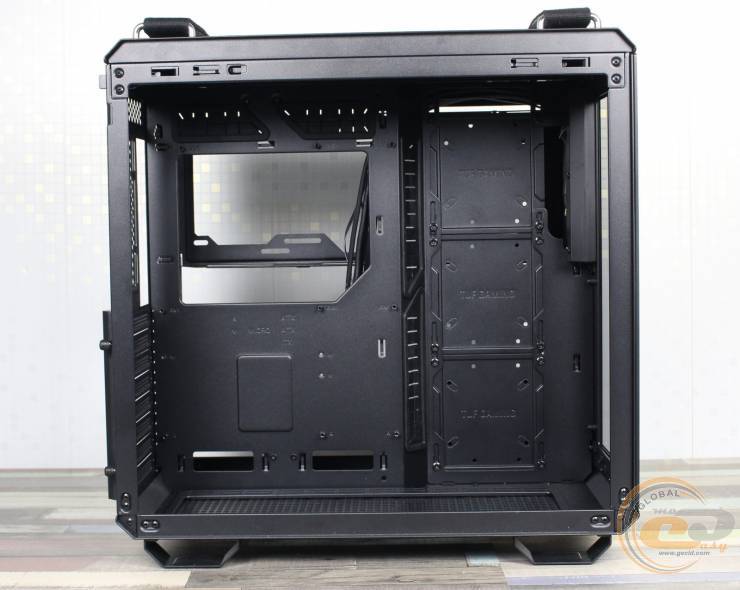

Усередині корпус ASUS TUF GAMING GT502 розділений на дві частини.

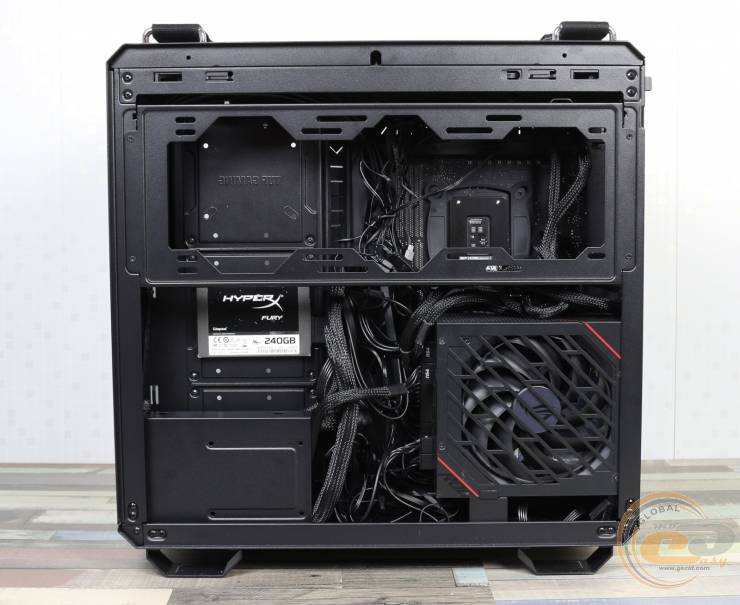

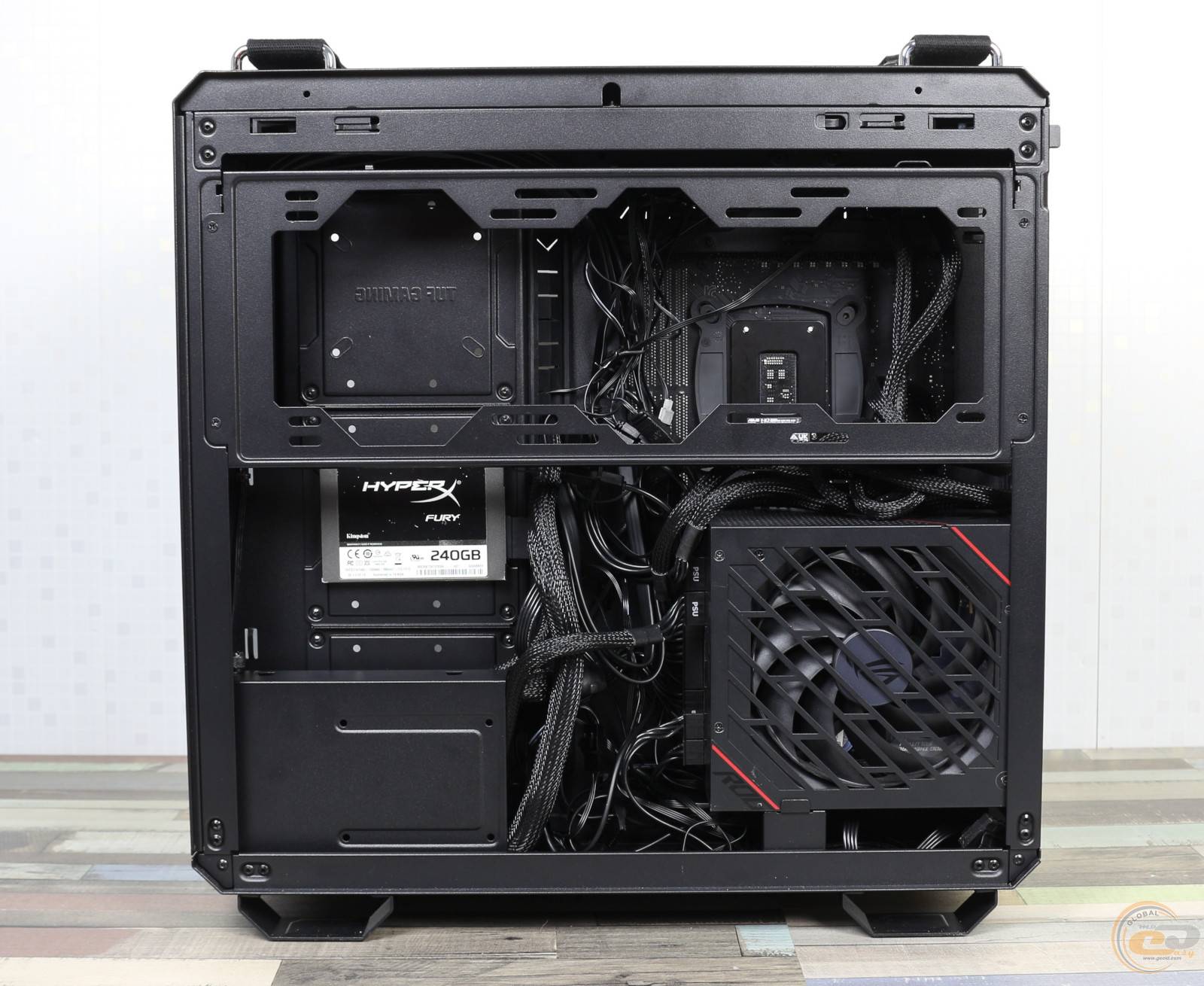

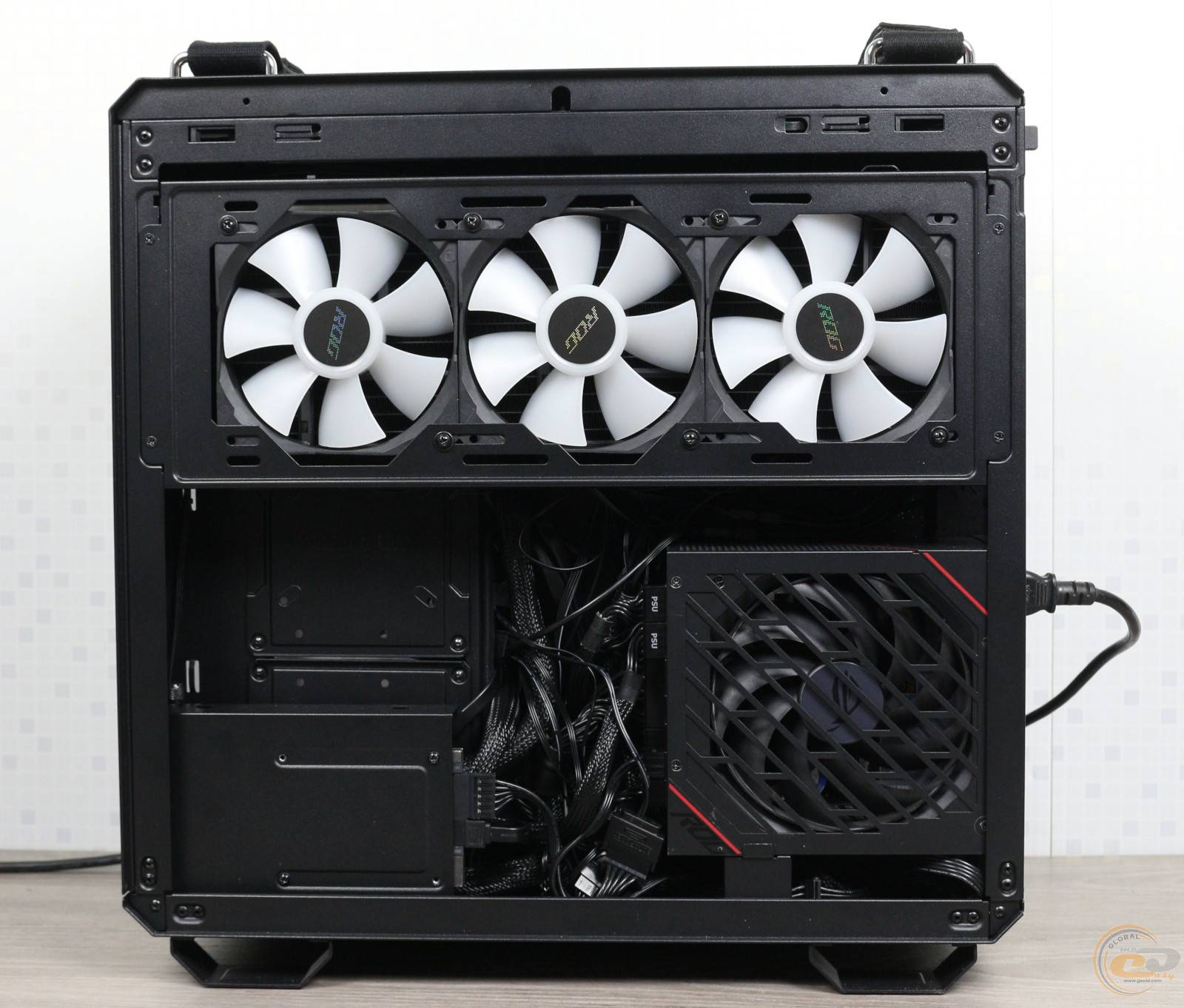

Ліва частина відкриває нам простір для встановлення накопичувачів і блоку живлення. З встановленням блоку живлення питань чи нюансів не виникало. Запас простору під верхньою панеллю до краю материнської плати становить 72 мм. Сюди можна встановити три вентилятори типорозміру 120 мм або два по 140 мм, чи СРО формату 120, 140, 240, 280 і 360 мм. Для встановлення накопичувачів є багато доступних посадкових місць.

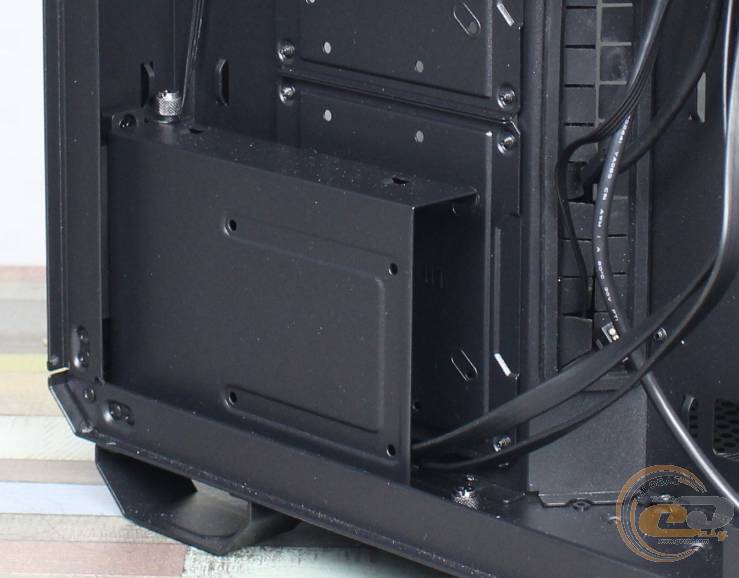

Перше посадкове місце знаходиться у передній нижній частині корпусу і реалізоване у вигляді з’ємної корзини. Повнорозмірний 3,5″ диск кріпиться за допомогою гвинтів з боків. Зазначимо, що у цю рамку, як варіант, можна встановити накопичувач формату 2,5″ із кріпленням гвинтами через дно.

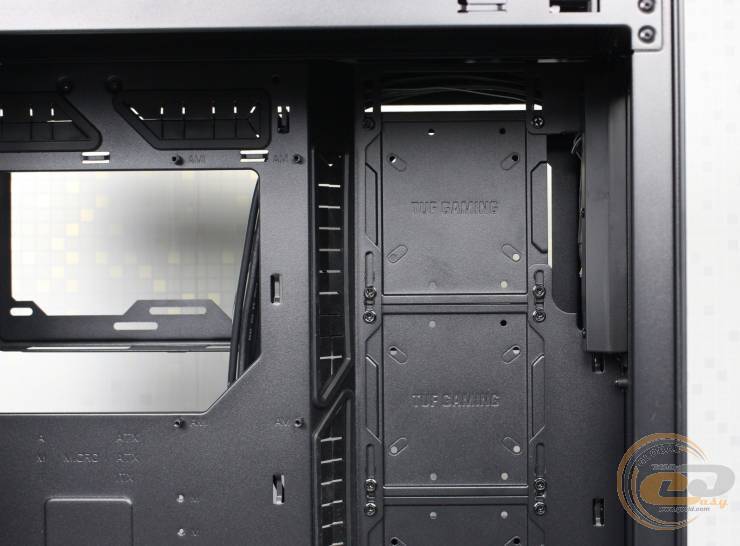

Друге, третє і четверте посадкові місця розташовані на з’ємних внутрішніх панелях корпусу у передній його частині. На них можна встановити накопичувачі 3,5″ або 2,5″ з фіксацією гвинтами через дно. Чи можете встановити сюди кулери чи СРО?

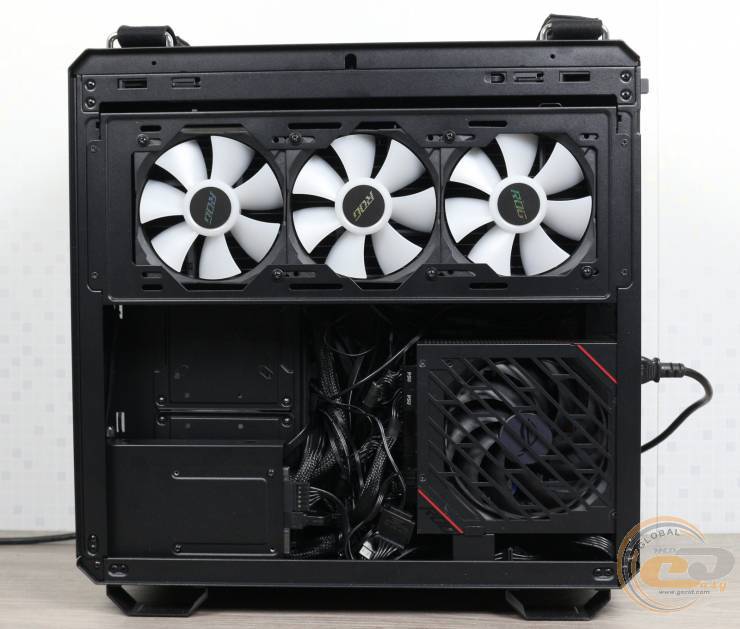

Ще три опціональні посадкові місця розташовані на з’ємному кронштейні у верхній частині корпусу. На нього можна встановити три накопичувачі 3,5″ чи 2,5″ з фіксацією гвинтами через дно або використати це місце для монтажу кулерів чи СРО.

Це не всі можливі посадкові місця для накопичувачів, вони є ще й з правої частини корпусу. Тому давайте поглянемо на неї детальніше.

Останні три опціональні посадкові місця розташовані на нижньому з’ємному кронштейні на дні корпусу. Тут також заявлена можливість встановлення трьох накопичувачів 3,5″ чи 2,5″ з фіксацією гвинтами через дно, або використання місця для монтажу кулерів чи СРО. Звісно, виробник надав можливість встановити накопичувачі і на верхньому кронштейні корпусу, але як нам здається, це вже буде зайвим.

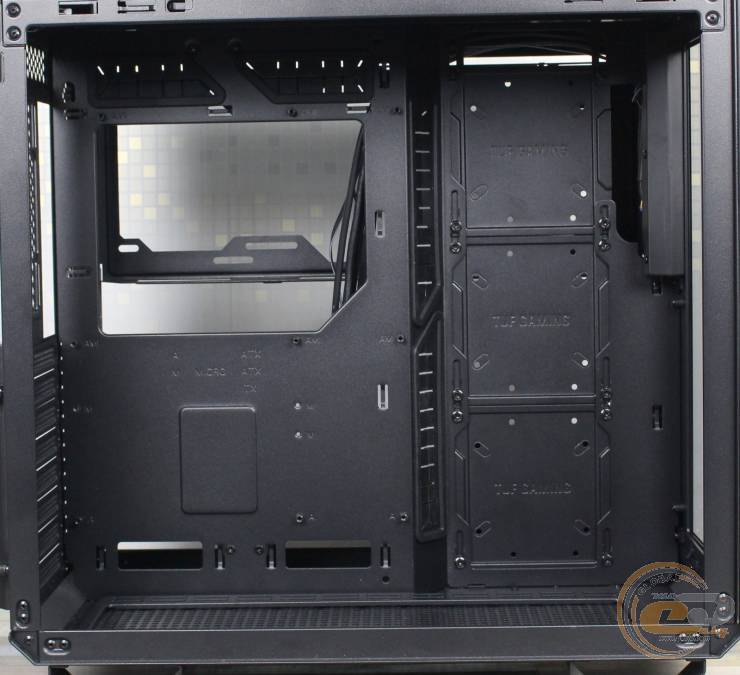

Піддон материнської плати має великий виріз для зручного встановлення та демонтажу CPU кулера з опорною пластиною (backplate). Для прихованого укладання дротів маємо декілька величезних отворів. Простору всередині достатньо, недарма виробник заявляє про можливість встановлення відеокарт довжиною до 400 мм. Ми ж у свою чергу наміряли аж 430 мм.

У результаті жодних проблем зі збіркою не виникало. За піддоном материнської плати є достатньо простору для укладання кабелів, що дозволить вам максимально акуратно зібрати та оформити кабель-менеджмент у корпусі (чи можете не збирати, адже бічна кришка зроблена так, що ваш «творчій безлад» ніхто не побачить). Також немає жодних питань до жорсткості та товщини металу. Корпус відчувається добре збитим пристроєм. Якість складання корпусу також не викликає зауважень — ніякого дрижання під час роботи чутно не було.

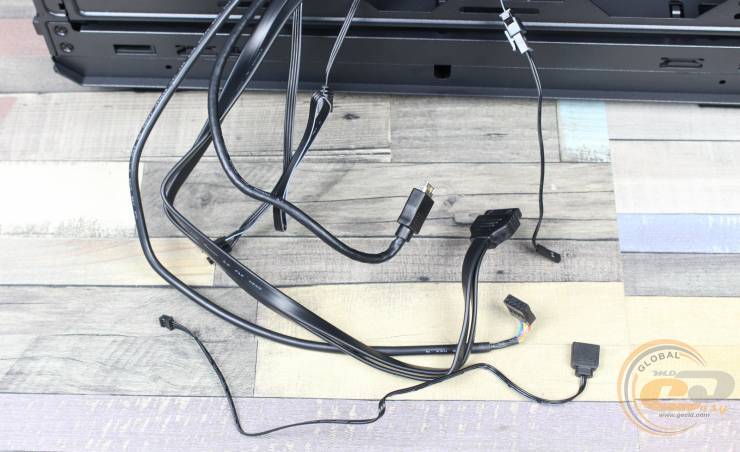

Кабелі, що йдуть від інтерфейсної панелі, мають більш ніж достатню довжину для підключення до материнської плати.

Найменування

Довжина, см

USB 3.2

35

USB 3.2 Type-C

50

HD Audio

50

Кнопки та індикатори

45

Переднє підсвічування ARGB

15

Дріт для контролера 2 pin

25



Набір ASUS TUF Gaming TF120 ARGB 3IN1

Разом з корпусом до наших рук потрапив комплект корпусних вентиляторів ASUS TUF Gaming TF120 ARGB 3IN1 + 1. Завдяки цьому ми вбили відразу двох зайців: поліпшили мікроклімат системи і його візуальну складову.

Специфікація

Модель

ASUS TUF Gaming TF120 ARGB 3IN1

Вентилятори

Кількість

3

Стартова напруга

5 В

Робоча напруга

5 - 13,2 В

Номінальна напруга

12 В

Роз’єм живлення

6-контактний

Споживання струму (макс.)

0,24 А

Швидкість обертання

від 250 до 1900 об/хв (підтримується ШІМ-контроль)

Повітряний потік

76 CFM

Рівень шуму

29дБА

Підсвічування

ARGB

Підсвічування RGB Sync

Підтримується і синхронизується з підсвічуванням ASUS Aura Sync

Габарити

120 x 120 x25 мм

Вага

150 г

Контролер

Інтерфейс підключення

Addressable-RGB

Інтерфейс живлення

SATA

Кількість конекторів для вентиляторв

4

Можливість регулювання швидкості вентиляторів (DC)

Так

Гарантія

5 років

Сайт виробника

ASUS

Сторінка продукту

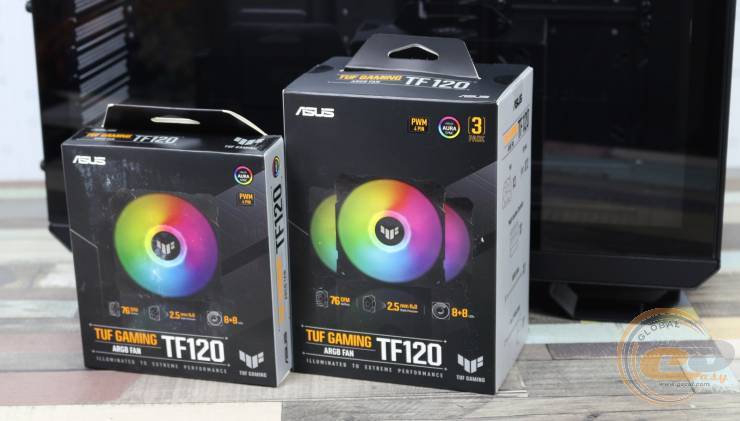

Сам комплект постачається в симпатичній чорно-сірій упаковці з хорошим інформаційним наповненням. Крім зовнішнього вигляду вентиляторів, можна ознайомитися з їх специфікацією і комплектом постачання.

Усередині ми знайшли контролер з кабелем синхронізації і призначену для користувача документацію.

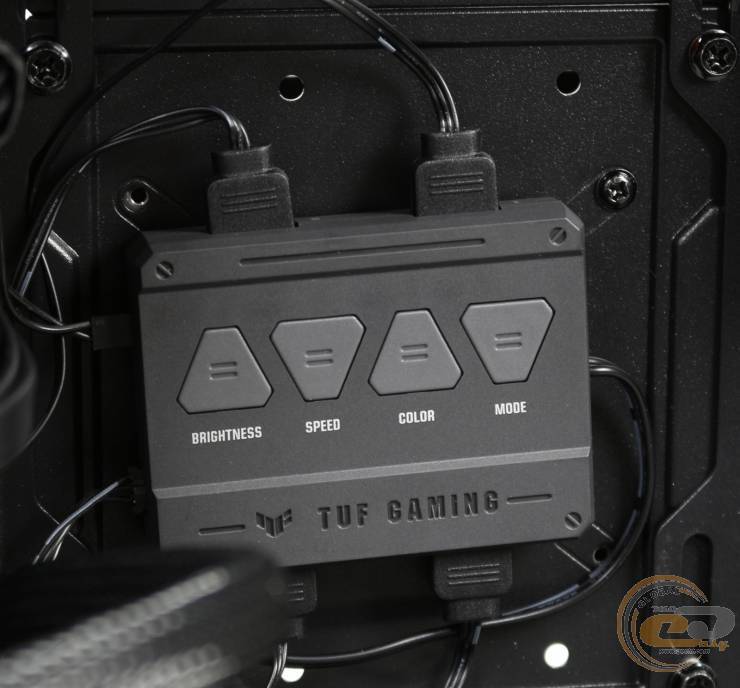

Контролер ARGB дозволяє підключати до чотирьох вентиляторів і має вбудоване керування освітленням і підтримку Aura Sync.

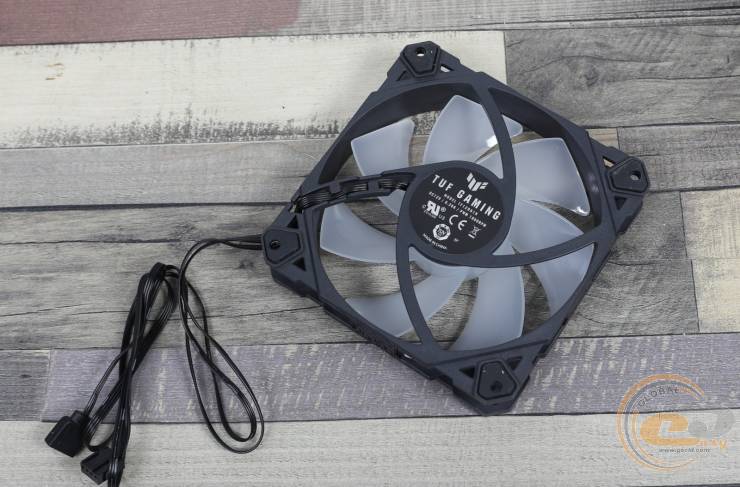

Вентилятори оснащуються покращеним гідродинамічним підшипником ковзання з ресурсом 250 000 годин і споживають лише 2,88 Вт, 0,24 A при 12 В. Для подачі живлення використовуються довгі 4-контактні кабелі.

Також відзначимо наявність антивібраційних прокладок, які зменшують шум вентилятора, гасячи вібрацію. Кожен з них має двошарову світлодіодну матрицю, яка забезпечує глибшу насиченість кольорів і більше світлових ефектів, ніж звичайні RGB-вентилятори.

Тестування

Процесор

Intel Core i9-13900KF (Socket LGA1700, 36 MB 3,8 – 5,8 ГГц, 125 Вт TDP) 1,37 В

Кулер

ASUS ROG STRIX LC II 360 ARGB

Материнська плата

ASUS TUF Gaming Z790-PLUS WIFI D4 (LGA1700, Z790, DDR4, ATX)

Оперативна пам’ять

2 x DDR4-3600 16 ГБ Kingston Fury (KF436C18BBAK2/32)

Відеокарта

ASUS ROG STRIX GeForce RTX 3060 12 GB DDR6 (fan speed 40%)

SSD

Kingston HyperX FURY SSD (SHFS37A/240G)

Блок живлення

ASUS ROG STRIX GOLD, 650W (RSSS03-650G1)

Термопаста

GD 900

Стосовно збірки – у нас вийшла немов якась колаборація між ASUS та Kingston. Ми це ненавмисно, воно якось само так склалось. Корпус ASUS TUF GAMING GT502 ми тестували з 360-мм процесорною СРО ASUS ROG STRIX LC II 360 ARGB (2500 об/хв). Для тестування швидкість обертання вентиляторів СРО була обмежена до 1200 об/хв, а також в BIOS материнської плати в налаштуванні ASUS Multicore Enhancement нами було відключено усі ліміти (Enabled-Remove All limits). Зважаючи на і так «гарячий норов» процесора, давайте дивитися, що ж у нас вийшло.

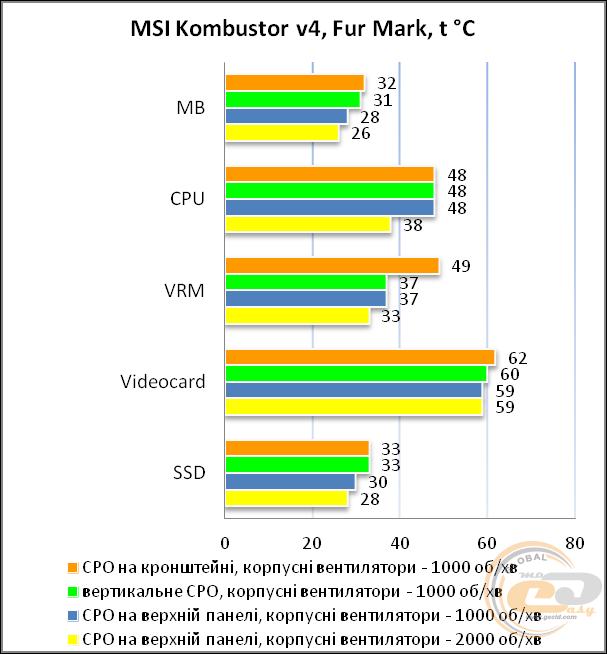

Будемо розглядати три можливих сценарії розміщення СРО у корпусі.

При вертикальному розташуванні СРО проводилися два тести: з максимальними обертами корпусних вентиляторів та з обмеженими до 1000 об/хв. Для інших варіантів розташування СРО проводилися тести лише з обмеженою до 1000 об/хв швидкістю корпусних вентиляторів. У всіх випадках корпусні вентилятори розташовувалися внизу та на задній панелі.

Ми зіткнулися з одним нюансом: при вертикальному розташуванні СРО корпусний вентилятор, що розташовується внизу біля передньої стінки не вміщується, довелося зсунути його ближче до бічної стінки, але в такому разі можливість закріпити його була лише двома гвинтами та в отворах для монтажу вентилятора 140 мм.

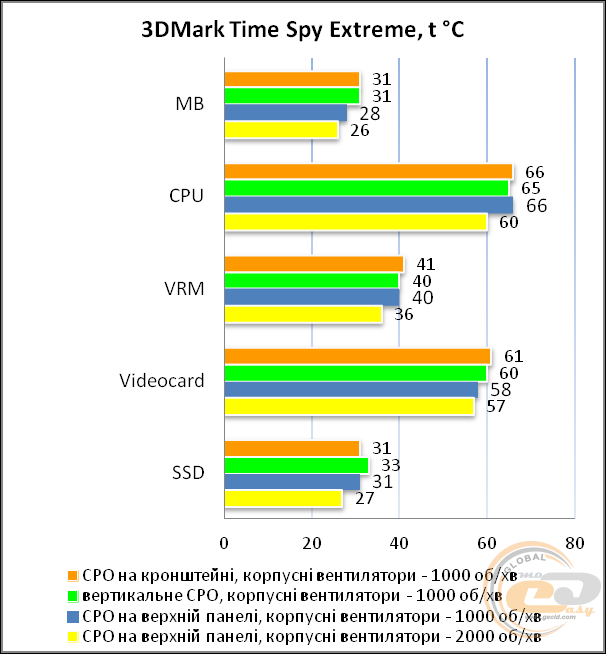

В залежності від розташування СРО у корпусі маємо різницю значень температури процесору в межах похибки. Сама ж його температура становить комфортні 66°С під час тесту 3DMark Time Spy Extreme. Таку температуру не назвати високою, враховуючи застосування 125-ватного 24-ядерника, та ще й з відключеними лімітами. Рівень TDP в такому випадку може досягати 253 Вт. Всі інші температури компонентів були на комфортному рівні, незалежно від розташування СРО. Відеокарта також видала в середньому всього 60°С. У реальному сценарії температура буде ще нижче, адже ми обмежили швидкість обертів вентиляторів системи охолодження до 40%.

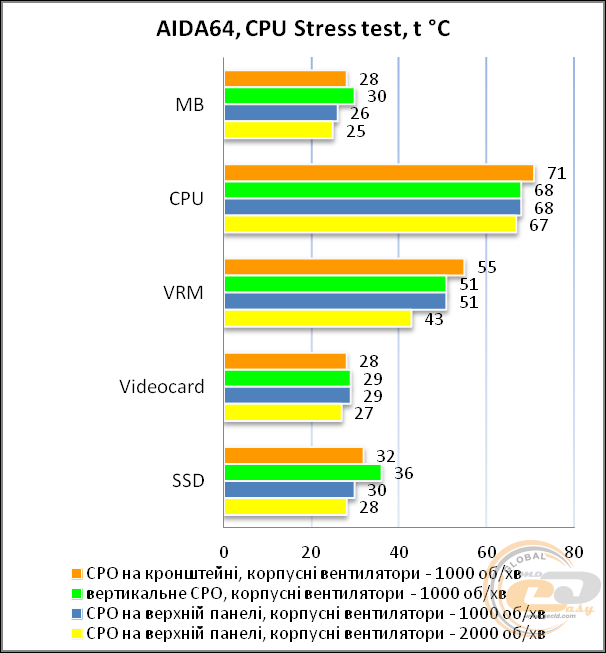

У свою чергу тесту FPU у AIDA64 не вдалося вичавити з нашого Intel Core i9 більше 71°С. Відеокарта «перебувала десь у іншому місці», адже ми отримали всього 29°С у найгіршому сценарії. Дует із MSI Kombustor v4 та Fur Mark намагався прогріти відеокарту, але вийшло не дуже. Отримали гарні 62°С як максимальний показник. Усі інші комплектуючі не покидали рівень комфортних температур. Маємо припущення, що будь-який процесор та відеокарта будуть прекрасно себе почувати у цьому корпусі через його чудову продуманість, а великих температур  тут ви ніколи не побачите.

Підсумки

Хоча ASUS TUF GAMING GT502 і є корпусом формату Middle Tower, проте він досить впевнено може скласти конкуренцію Full-Tower рішенням.

Серед його безумовних переваг маємо прекрасну технічну реалізацію і оригінальність конструкції. Збирати систему в даному корпусі максимально зручно і просто, завдяки можливості «прибрати» більшість боковин буквально в пару рухів та наявності великого запасу простору всередині. Ви навіть можете зробити з корпусу відкритий стенд без зайвих зусиль.

У випадку з ASUS TUF GAMING GT502 під час вибору комплектуючих якихось серйозних обмежень немає. Тому можна більше уваги приділити вашим вподобанням по «залізу» та його охолодженню.

З обдувом теж усе дуже добре. Хіба що однією «ложкою дьогтю» в цьому питанні можна вважати відсутність встановлених виробником вентиляторів. Тому вкрай бажано їх встановити. Тим паче, їх можна розмістити всередині аж до 13 штук, або ж надати перевагу СРО. Самі розумієте який там буде божевільний повітряний потік. Накопичувачі теж можна встановити у кількості більше ніж достатній.

У підсумку, якщо ви шукаєте щось цікаве у форматі Middle Tower та не хочете в чомусь себе обмежувати - ASUS TUF GAMING GT502 буде якщо не ідеальним, то хоча б одним з кращих варіантів для вас.

Переваги:

  • оригінальна зовнішність і компонування;
  • хороша якість збірки;
  • гарна сумісність із габаритними відеокартами та кулерами;
  • можливість монтажу 13 вентиляторів одночасно;
  • опціонально є можливість встановлення більше 7 накопичувачів;
  • можливість монтажу трьох систем СРО аж до 360-мм;
  • легкий доступ у кожну точку всередині корпусу завдяки продуманому дизайну та з’ємним панелям;
  • інтерфейс USB Type-C і пара USB 3.2 на передній панелі;
  • наявність з’ємних пилових фільтрів всюди, де передбачена перфорація;
  • відмінні можливості для прихованого укладання кабелів.

Особливості:

  • відсутність встановлених з коробки вентиляторів.


Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за наданий для тестування корпус.
