Огляд корпуса ASUS ROG Z11: стиль на першому місці

19-01-2021

За останні кілька років компанія ASUS приділила достатньо уваги фанатам компактного формату Mini-ITX, щороку пропонуючи нові флагманські з оснащення та можливостей материнські плати даного типорозміру. Також можна згадати актуальні свого часу відеокарти серій GeForce GTX 760 та GTX 960 з індексом Mini, довжина яких не перевищувала за 170 мм для ідеальної сумісності з Mini-ITX. Відеократи з цією приставкою не пропали з асортименту компанії, однак вмістити GeForce RTX 3060 Ti вдалося тільки в 200 мм.

ASUS ROG Z11

Сьогодні ж поговоримо про анонсований на виставці CES 2020 корпус ASUS ROG Z11. Це цікаве і вузькоспеціалізоване рішення для встановлення лише материнських плат форматів Mini-ITX і Mini-DTX. І якщо перший знайомий для більшості наших читачів, то про другий формат ви могли і не чути. Mini-DTX відрізняється від Mini-ITX тільки розмірами: 203 х 170 проти 170 х 170 мм. Це дозволяє додати другий слот розширення. Найяскравішим представником цього формату на даний момент є ASUS ROG Crosshair VIII Impact. Однак давайте поглянемо на характеристики самого корпуса.

Специфікація

Модель

ASUS ROG Z11

Підтримувані форм-фактори материнських плат

Mini-ITX / Mini-DTX

Колір

Чорний

Внутрішні відсіки

2 х 2,5” или 1 х 3,5”

2 х 2,5”

Максимальна довжина відеокарти

320 мм

Максимальна висота процесорного кулера

130 мм

Максимальна довжина блока живлення

160 мм

Попередньо встановлений блок живлення

Нет

Роз'єми

2 x USB 2.0

2 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-C

1 х 3,5-мм аудіо

Попередньо встановлені вентилятори

1 х 140-мм (нижня панель)

2 х 140-мм (верхня панель)

Можливість встановити вентилятори

1 х 120-мм / 140-мм (нижня панель)

2 х 120-мм (тильна панель)

2 х 120-мм / 140-мм (верхня панель)

Можливість встановити СВО

1 х 120 мм / 240-мм (тильна панель)

1 х 120 мм (нижня панель)

Матеріали

Передня панель

Метал / пластик / скло

Шасі

Сталь завтовшки  1,2 мм (з фарбою)

Права боковина

Сталь завтовшки 0,80 мм (з фарбою)

Ліва боковина

Загартоване скло 3,886 мм

Розміри корпуса

194 х 386 х 531 мм

Вага

8,7 кг

Сайт виробника

ASUS

Сторінка продукту

Упаковка та комплектація

ASUS ROG Z11

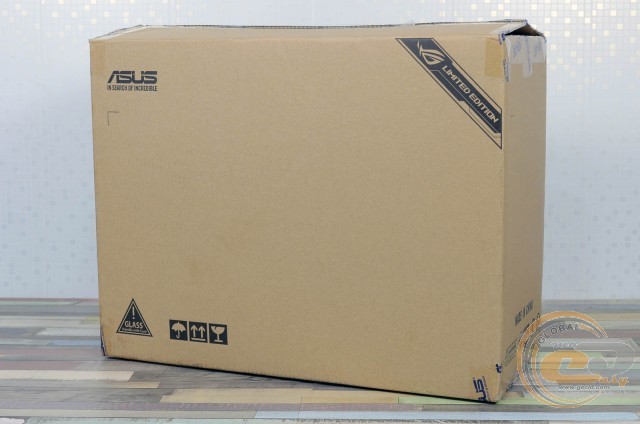

ASUS ROG Z11 приїхав у звичайній картонній коробці без поліграфії, що може здатися дивним. Однак це просто захисна транспортувальна оболонка - усередині є ще одна коробка.

ASUS ROG Z11

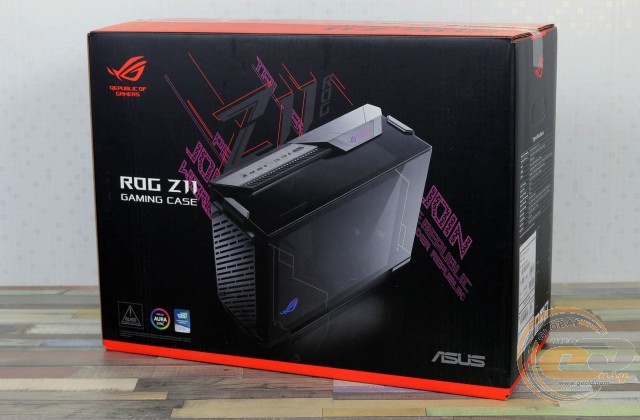

І ось вона вже оформлена в кращих фірмових традиціях. Нас зустрічає щільний картон з темно-червоною поліграфією і зображенням самого корпуса на зверхньому боці в горизонтальній орієнтації.

ASUS ROG Z11

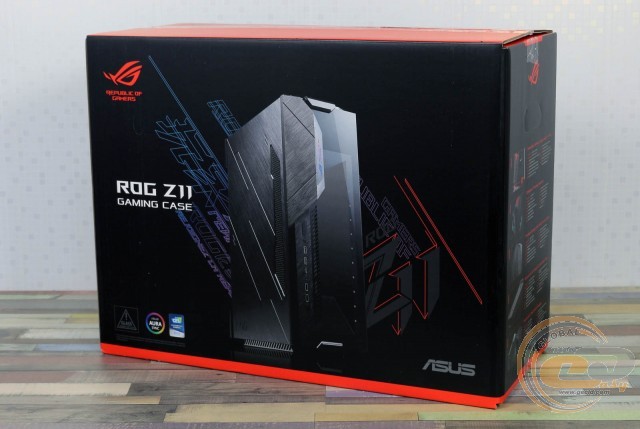

Зі зворотного боку нанесено зображення ASUS ROG Z11 уже в вертикальному положенні, що недвозначно натякає нам на те, що корпус можна розташувати на столі в одному з двох положень. Однак про це трохи пізніше.

ASUS ROG Z11

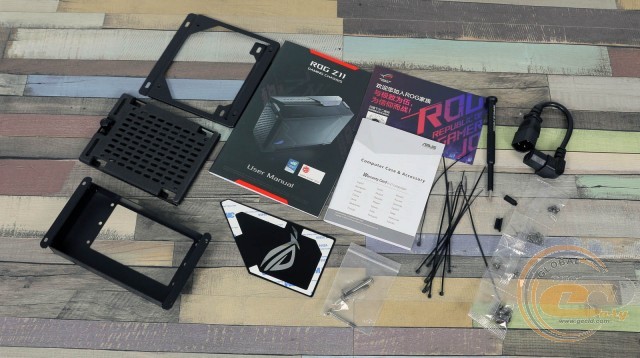

У комплекті ви отримаєте набір документації, викрутку, стяжки для дротів, набір гвинтів, Г-подібний перехідник для кабелю живлення, адаптер для встановлення блока живлення SFX, пластини для встановлення радіатора і помпи, а також пластину з логотипом ROG.

ASUS ROG Z11

Всередині самого корпуса захований один сюрприз - колекційна статуетка.

Зовнішній вигляд

ASUS ROG Z11

ASUS ROG Z11

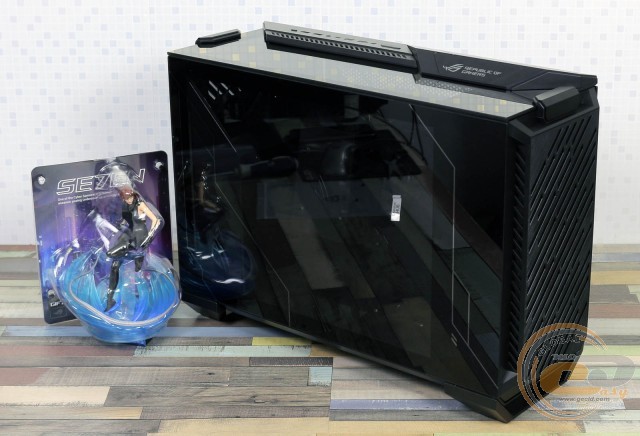

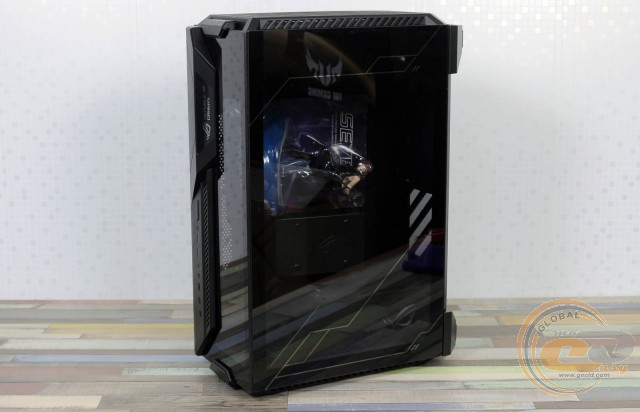

Отже, корпус можна встановити у вертикальному або в горизонтальному положенні. Виходячи з його орієнтації в просторі, верхня панель стає фронтальною, фронтальна - нижньої і т.д. Щоб уникнути плутанини, ми будемо описувати і збирати систему в горизонтальному положенні. До слова, у таблиці характеристик дані наведені з офіційного сайту, де корпус описаний у вертикальній орієнтації.

ASUS ROG Z11

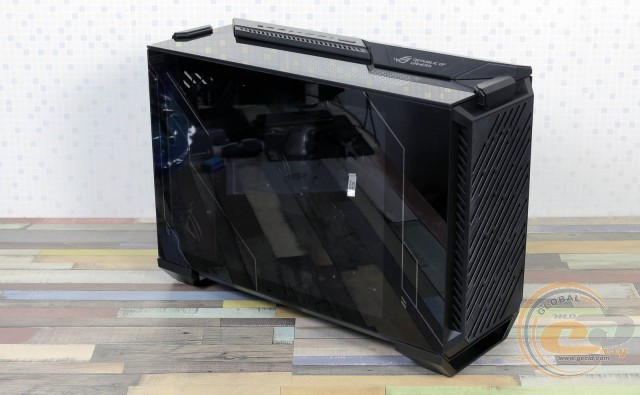

ASUS ROG Z11 є унікальним дизайнерським творінням. Однак з інженерної точки зору є певні нюанси. У горизонтальній орієнтації перед нами більш-менш стандартний пристрій з прозорою бічною панеллю. Незважаючи на підтримку виключно компактних материнських плат, корпус складно назвати невеликим - його габарити складають 194 х 386 х 531 мм при вазі 8,7 кг.

ASUS ROG Z11

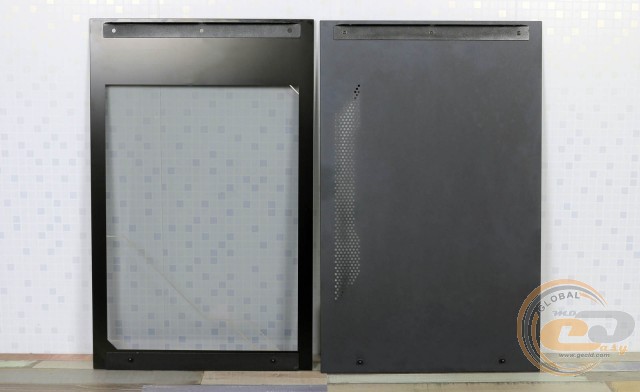

Права бічна панель виконана із загартованого скла товщиною близько 4 мм. На зворотний бік наклеєна сталева рамка, за допомогою якої скло фіксується на корпусі. Ліва боковина просто металева з невеликою перфорацією для циркуляції повітря.

ASUS ROG Z11

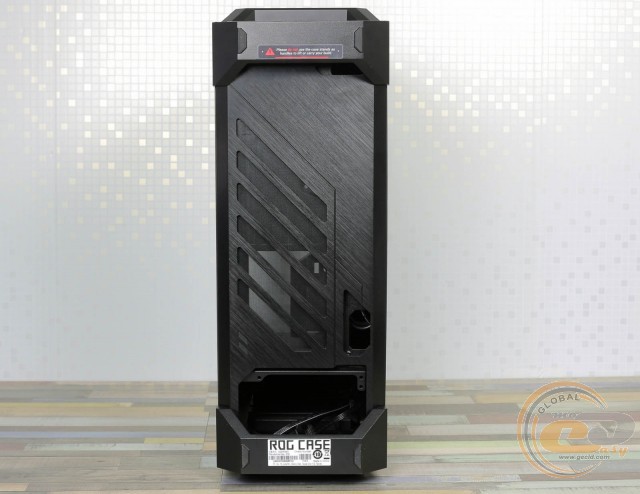

Нижня панель має цікаву конструкцію. При горизонтальному розташуванні корпуса блок живлення в просторі знаходиться вертикально, а інтерфейсна панель блока живлення розташовується біля задньої ніжки. Кабель живлення підводиться знизу корпуса, і для цього в комплекті є Г-подібний перехідник. Сама ж нижня панель виконана з металу і має в своїй конструкції вентиляційні отвори, прикриті пиловим фільтром.

ASUS ROG Z11

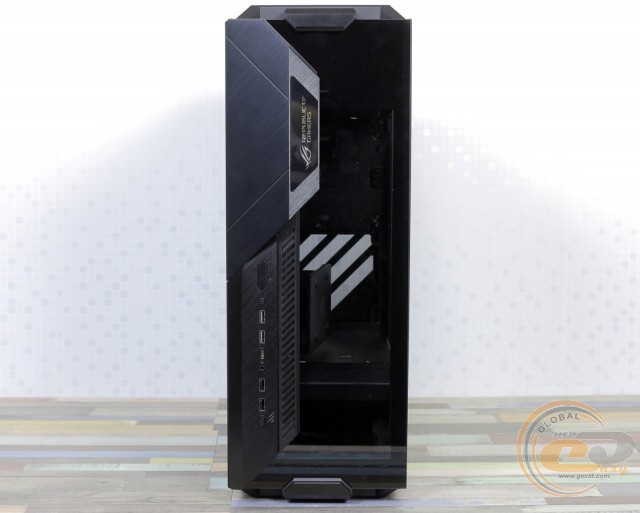

Верхня панель створена зі скла і металу. На ній розташувалися зовнішні порти і кнопки ввімкнення, перезавантаження і управління підсвічуванням. Інтерфейси представлені комбінованим аудіороз'ємом, двома USB 2.0, парою USB 3.2 Gen 1 і одним USB 3.2 Gen 2 Type-C. При горизонтальному розташуванні всі порти знаходяться на далекій від користувача частини панелі. Якщо ж встановити корпус вертикально, то все вже куди краще, оскільки вона стає фронтальною панеллю.

ASUS ROG Z11

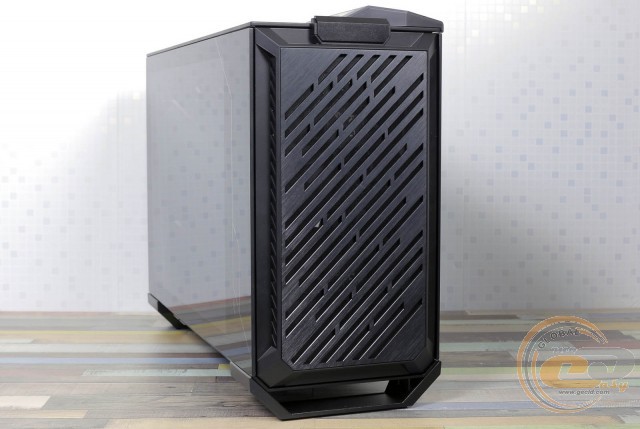

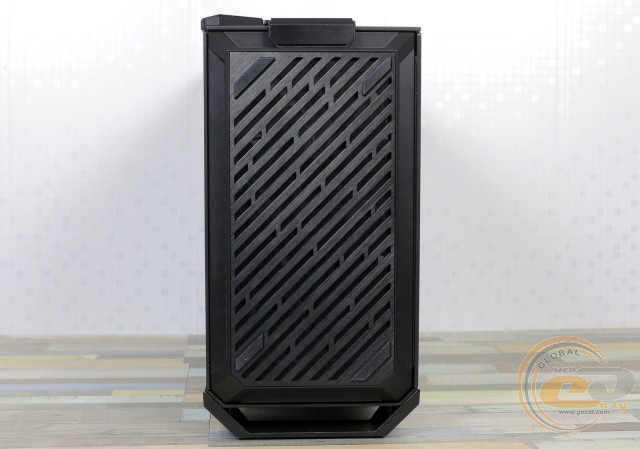

Однак продовжимо про горизонтальному положенні, при якому фронтальною частиною є пластикова панель з металевою накладкою з прорізами. Для її зняття потрібно натиснути з боків на виступ у верхній частині.

ASUS ROG Z11

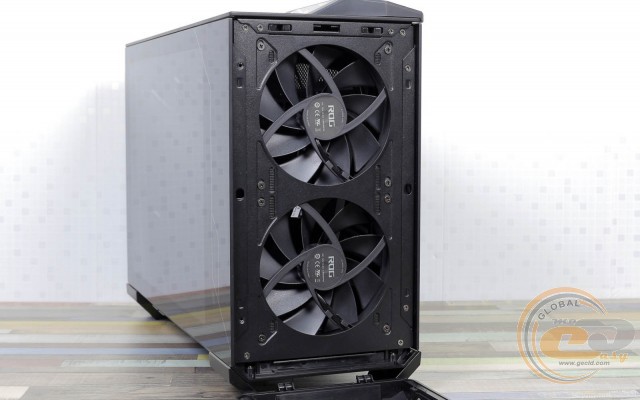

За нею притулилася пара встановлених 140-мм вентиляторів. Для зняття бічних панелей потрібно попередньо знімати фронтальну: за нею ховаються гвинти, які потрібно викрутити для зняття бічних панелей.

ASUS ROG Z11

Задня панель практично ідентична фронтальній і знімається аналогічним чином. Для будь-якого втручання в внутрішнє оздоблення корпуса або просто для підключення кабелів до інтерфейсної панелі материнської плати потрібно розібрати як мінімум половину конструкції. Хоча як часто ви замінюєте компоненти збірки?
