Огляд відеокарти GIGABYTE GeForce RTX 4090 GAMING OC 24G: комфортний геймінг в 4K

Після появи на світ свіжоспеченої NVIDIA GeForce RTX 4090, на сайті компанії GIGABYTE з’явилася інформація одразу про чотири її модифікації.

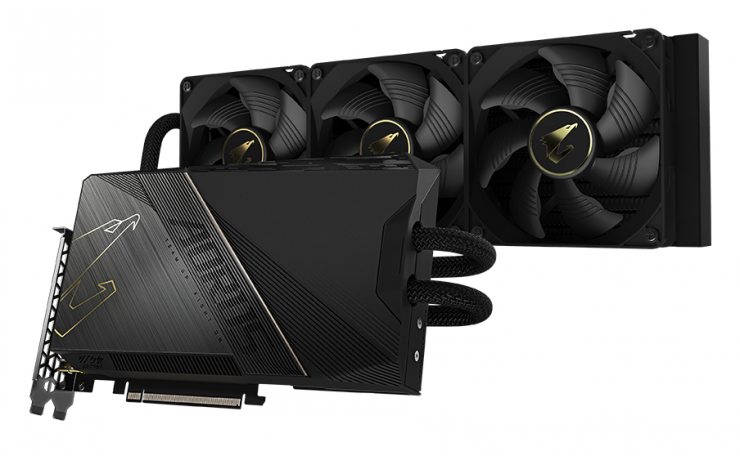

До речі, в одній із них використовується трьохвентиляторна рідинна система охолодження. Сподіваємося, що такий звір під брендом GIGABYTE AORUS завітає і до нашого тестлабу.

А поки радіємо можливості познайомитися з моделлю GIGABYTE GeForce RTX 4090 GAMING OC 24G (GV-N4090GAMING OC-24GD). Тут все дещо скромніше — «просте-смертне» повітряне охолодження, невеличкий заводський розгін GPU і вже традиційно великі розміри відеокарти в цілому. А все для того, щоб було і тихо, і прохолодно. Вдалося? Давайте дізнаємося!

Специфікація

Модель	GIGABYTE GeForce RTX 4090 GAMING OC 24G (GV-N4090GAMING OC-24GD)
GPU	NVIDIA AD102-300-A1
Мікроархітектура	NVIDIA Ada Lovelace
Техпроцес, нм	4
Кількість CUDA-ядер	16384
Кількість текстурних блоків	512
Кількість растрових блоків	176
Кількість тензорних ядер	512
Кількість ядер RT	128
Номінальна / динамічна частота графічного ядра, МГц	2235 / 2535
Об’єм пам'яті, ГБ	24
Тип відеопам'яті	GDDR6X
Ефективна частота пам'яті, МГц	21000
Ширина шини пам'яті, біт	384
Пропускна здатність пам'яті, ГБ/с	1008
Внутрішній інтерфейс	PCI Express 4.0 x16
Зовнішні інтерфейси	1 x HDMI 2.1 3 x DisplayPort 1.4
Максимальна роздільна здатність, пікселів	7680 x 4320
Мінімальна рекомендована потужність блока живлення, Вт	1000
Додаткові роз'єми живлення PCIe	1 х 16-контактний
Розміри (відповідно до вимірів в нашій тестовій лабораторії), мм	340 x 150,2 x 75,2 (342 x 150 x 73 мм)
Підсвічування	RGB Fusion
Драйвери	Свіжі драйвери можна завантажити з сайту виробника GPU
Сайт виробника	GIGABYTE
Сторінка пристрою	GIGABYTE GeForce RTX 4090 GAMING OC 24G

Упаковка та комплект постачання

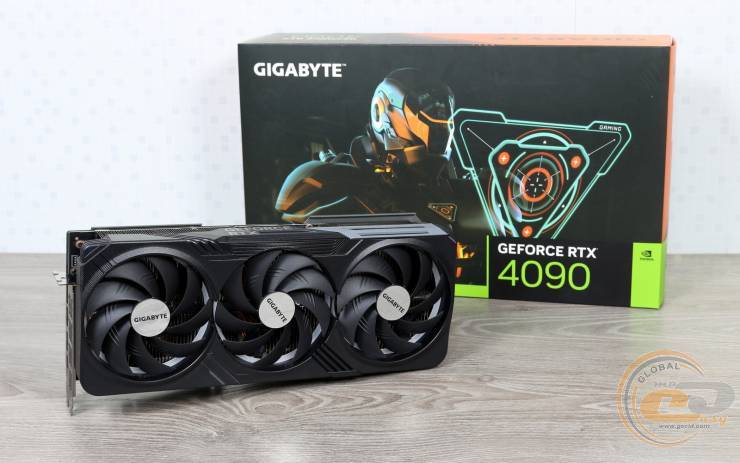

Коробка має доволі звичне оформлення при незвичних габаритах. Інформації, хоча і англійською, зате вдосталь. Системні вимоги ж вказані із запасом — радять мати мінімум кіловатний блок живлення з 16-контактним конектором PCIe або чотирма 8-піновими роз’ємами.

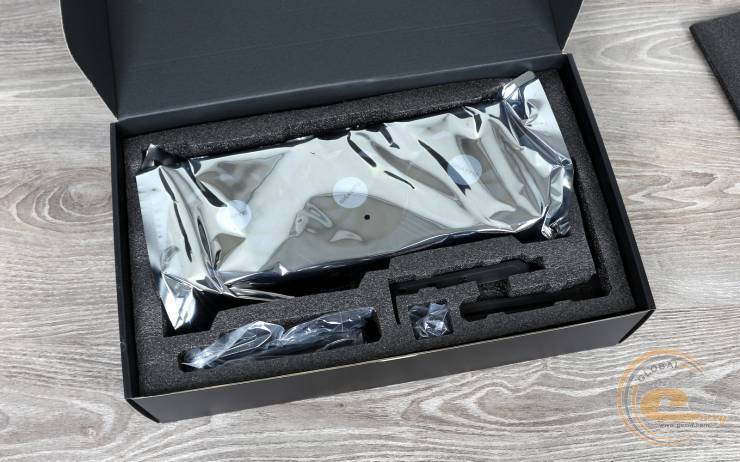

Сам відеоадаптер запакований в антистатичний пакет. Також він разом з супутніми компонентами надійно заховані у м’якому наповнювачі.

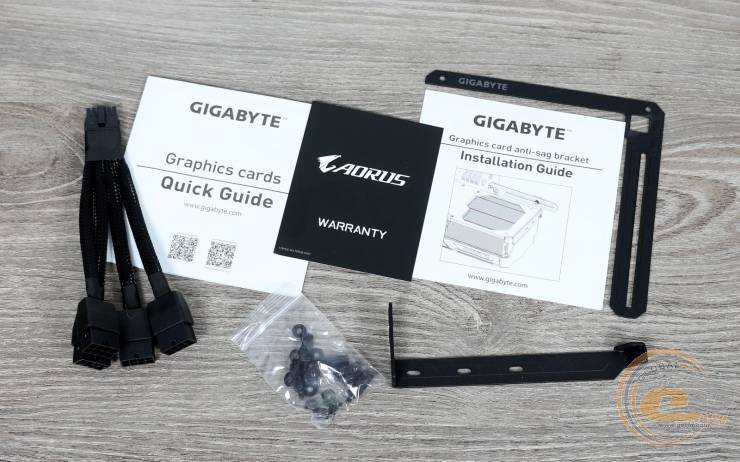

Комплект постачання цілком достатній. Маємо перехідник з чотирьох 8-контактних роз’ємів живлення PCIe на один 12-піновий, набір додаткових кріплень з супутніми елементами і посібник з їх встановлення, а також звичну паперову документацію.

Зовнішній вигляд

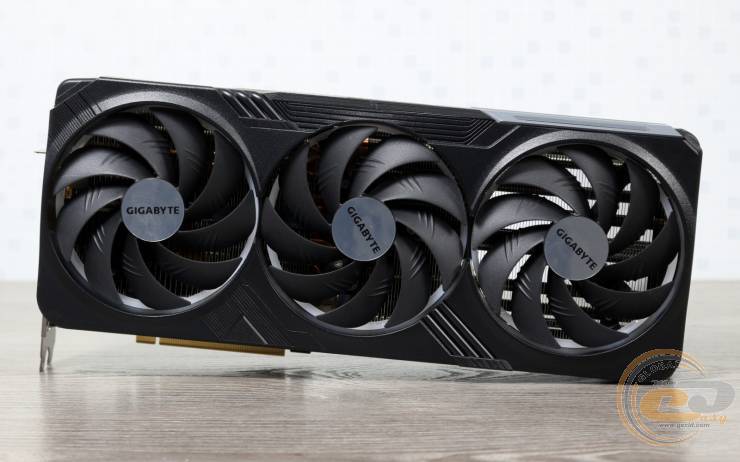

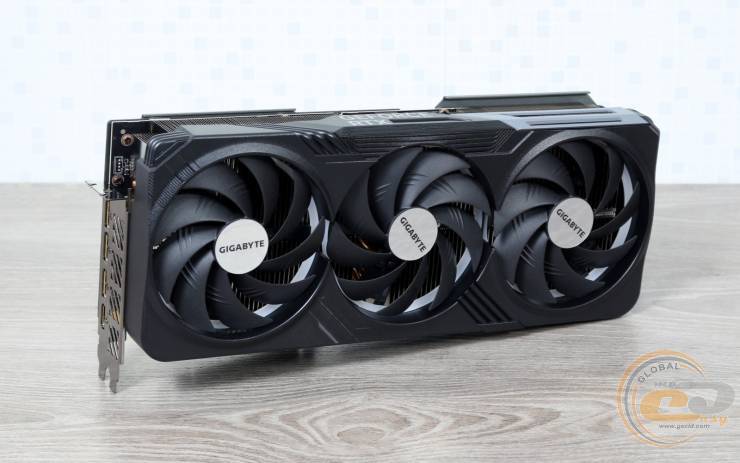

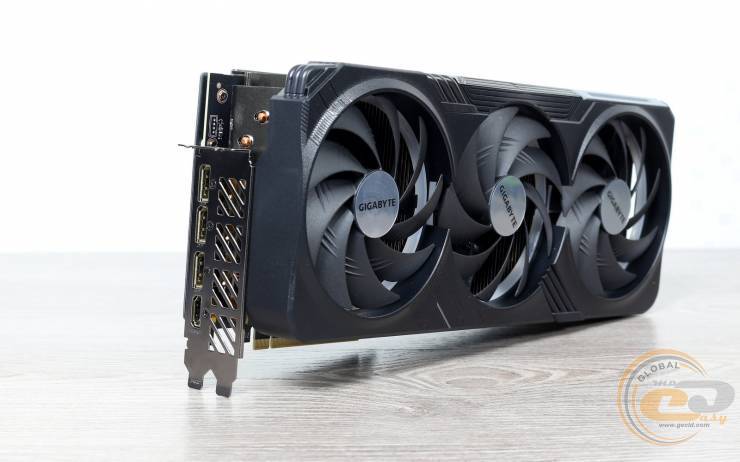

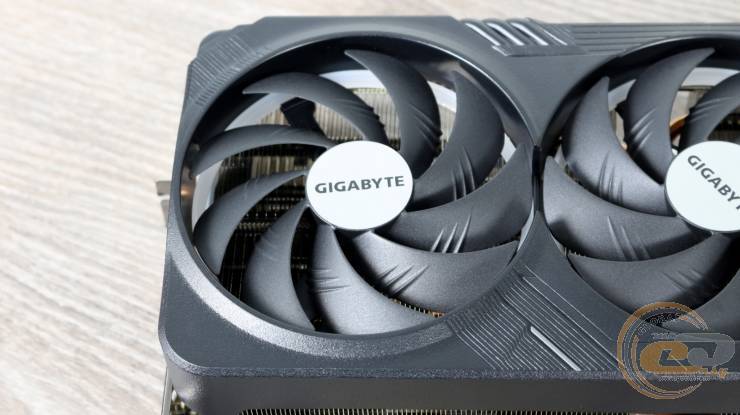

Подібно як автомобіль прикрашають гарні колісні диски великого діаметру, так і три 108-мм вентилятори додають шарму екстер’єру GIGABYTE GeForce RTX 4090 GAMING OC 24G. А своєрідною родзинкою стали різноманітні канавки на верхньому пластиковому кожусі СО.

Проте найбільш характерною особливістю відеокарти є її розміри. Ми наміряли 342 x 150 x 73 мм, що вимагає наявності відповідного корпусу.

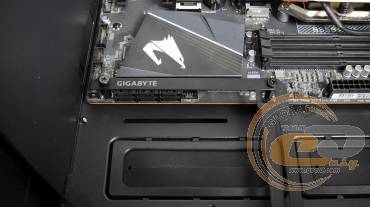

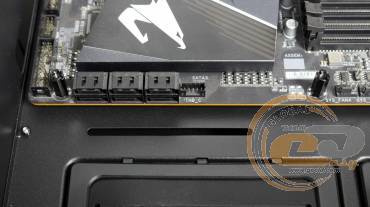

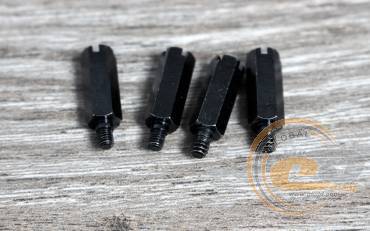

Також пристрій є доволі важким, тому просто встановити в слот і забути не вийде. В комплекті з ним ідуть дві стійки, які вкручуються в нижні праві отвори кріплення материнської плати.



До них гвинтами прикручується кутник з прорізом, у той же час комплектний кронштейн фіксується на самій відеокарті.

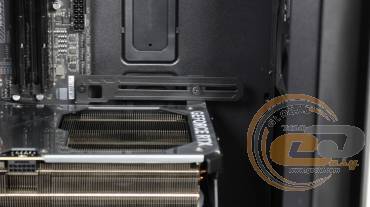

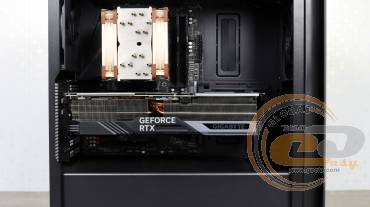

Тільки після цього відеоадаптер можна встановити у слот і зафіксувати кронштейн у кутнику за допомогою гвинта. Нічого складного, і виглядає таке кріплення надійніше за просту опору-ніжку. А чого вартий тільки сам вигляд GIGABYTE GeForce RTX 4090 GAMING OC 24G у зібраному системнику!

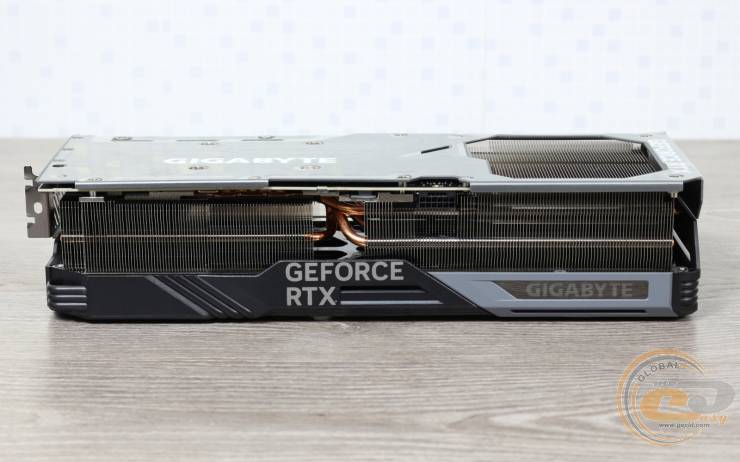

Верхня частина пристрою, яка буде видна користувачу при наявності прозорої боковини, прикрашена написами “GEFORCE RTX” і “GIGABYTE”.

Другий із них разом із ободками вентиляторів обладнаний фірмовою LED-підсвіткою RGB Fusion. Виглядає дійсно красиво, особливо якщо синхронізувати світіння з іншими встановленими компонентами. До речі, підсвічування вмикається лише тоді, коли вентилятори обертаються.

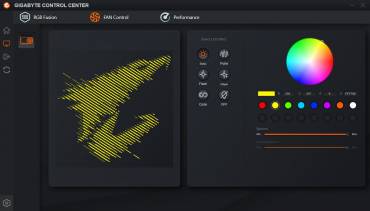

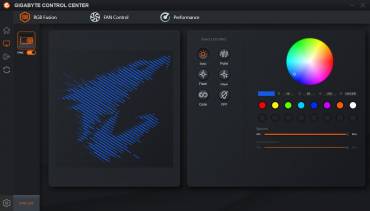

А для налаштування відтінків та режимів світіння використовується дуже проста в роботі утиліта GIGABYTE CONTROL CENTER.

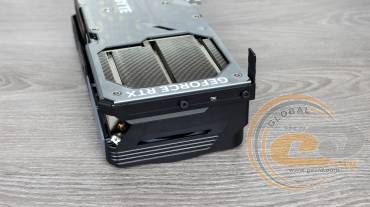

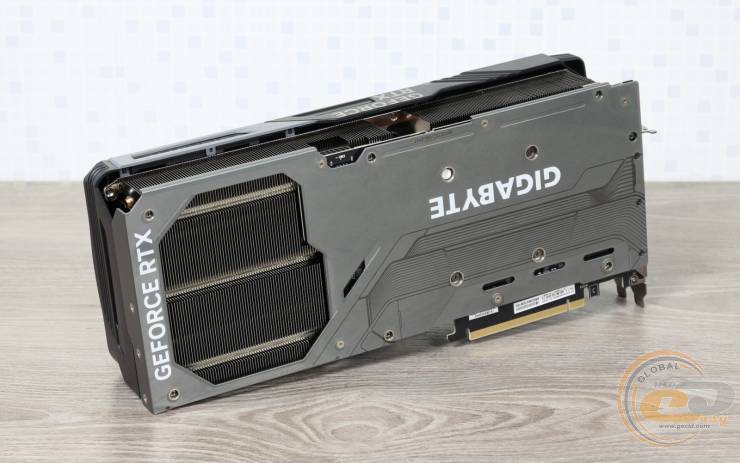

Зворотна сторона пристрою обладнана металевою пластиною жорсткості, яка до того ж виконує роль додаткового радіатора. З цікавого тут видно пломбу на одному з гвинтів системи охолодження та перемикач між двома версіями BIOS – “OC” та “Silent”. А невеликий виріз додає зручності при від’єднанні конектора живлення.

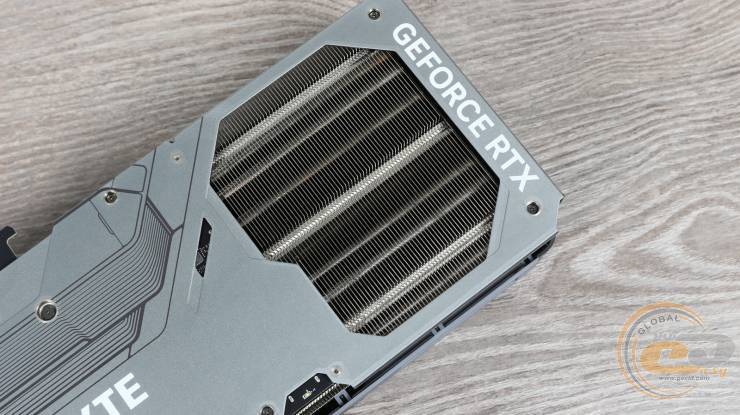

Крім того, завдяки малій довжині друкованої плати і отвору напроти останнього вентилятора ніщо не перешкоджає ефективному виведенню нагрітого повітря.

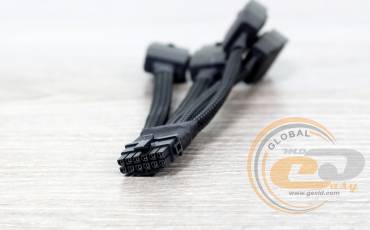

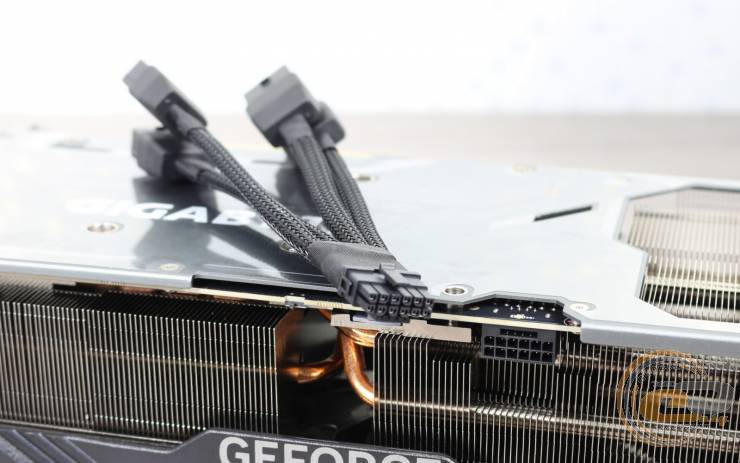

Тепер кілька слів про живлення. Замість звичних 8-пінових роз’ємів тут використовується один 12-контактний конектор 12VHPWR.

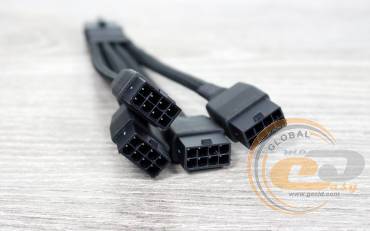

Якщо у блоці живлення такого немає, то можна використати комплектний перехідник з чотирьох 8-контактних PCIe. Втім, останнім часом стало відомо про випадки плавлення контактів останнього, тому при його монтажі треба бути максимально акуратним і уникати його перегинання.

Набір зовнішніх інтерфейсів GIGABYTE GeForce RTX 4090 GAMING OC 24G відповідає еталонному:

• 1 x HDMI 2.1;
• 3 x DisplayPort 1.4.

А максимальна роздільна здатність виведеного зображення становить 7680 х 4320 (8K Ultra HD).

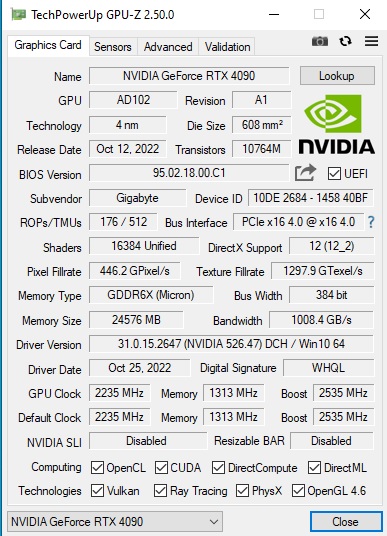

Тепер про начинку. “Мозком” пристрою є 4-нм графічний процесор NVIDIA AD102-300-A1, який включає до свого складу аж 16384 CUDA-ядер. Базова частота його роботи рівна 2235 МГц, а динамічна досягає 2535 МГц, на 15 МГц вище за еталонний показник.

Об’єм відеопам'яті рівний 24 ГБ, а сама вона має тип GDDR6X і набрана за допомогою мікросхем виробництва Micron. При ефективній частоті їхньої роботи в 21000 МГц і 384-бітній шині одержуємо пропускну здатність на рівні 1008,4 ГБ/с.

Система охолодження

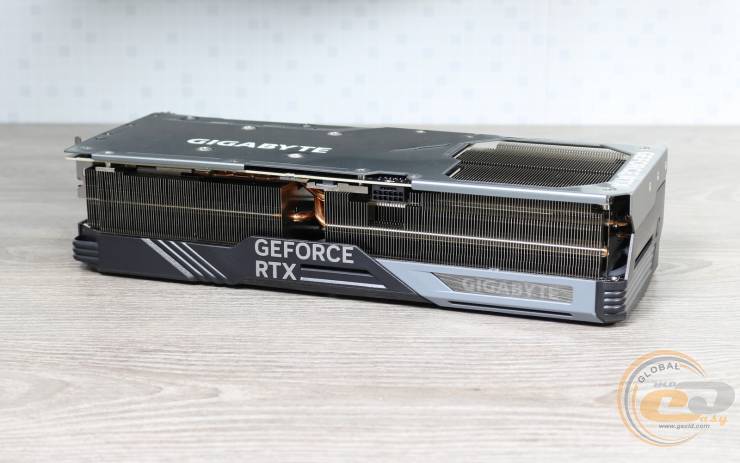

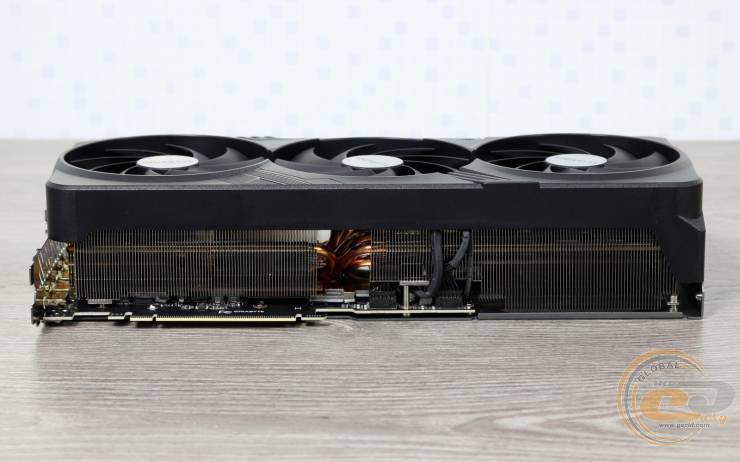

Кулер GIGABYTE GeForce RTX 4090 GAMING OC 24G має колосальні розміри, що і не дивно, враховуючи TDP графічного чіпа в 450 Вт. Крім немалої довжини і ширини, плата ще й займає майже чотири слоти охолодження.

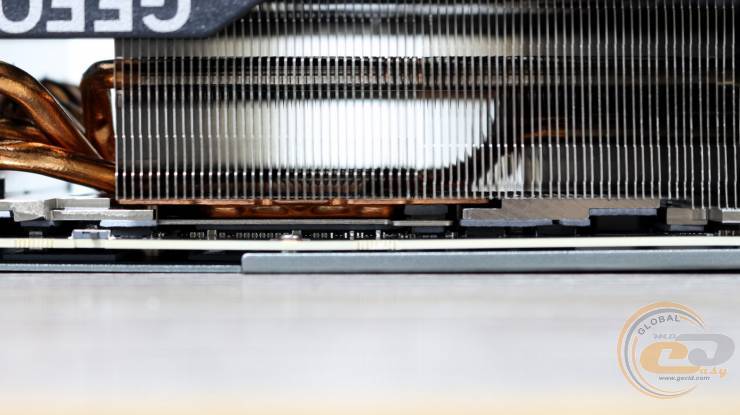

Дві секції радіатора з’єднані між собою десятьма 6-мм тепловими трубками без шару нікелю. Одна відводить тепло від GPU посередництвом випарної камери, тоді як інша значно збільшує площу тепловіддачі.

Крім того, охолоджувач контактує і з чіпами пам’яті та елементами підсистеми живлення через термопрокладки.

Активне ж охолодження покладене на три 108-мм вентилятори. В їх основі лежать підшипники ковзання. Втім, виробник обіцяє у 2,1 рази збільшений ресурс завдяки застосуванню графенових наномастил.

Як ми уже звикли, два бічні пропелери задля зниження турбулентності та збільшення тиску повітряного потоку обертаються проти годинникової стрілки, тоді як середній — за нею.

Що ж, давайте перевіримо, як все це працює на практиці.

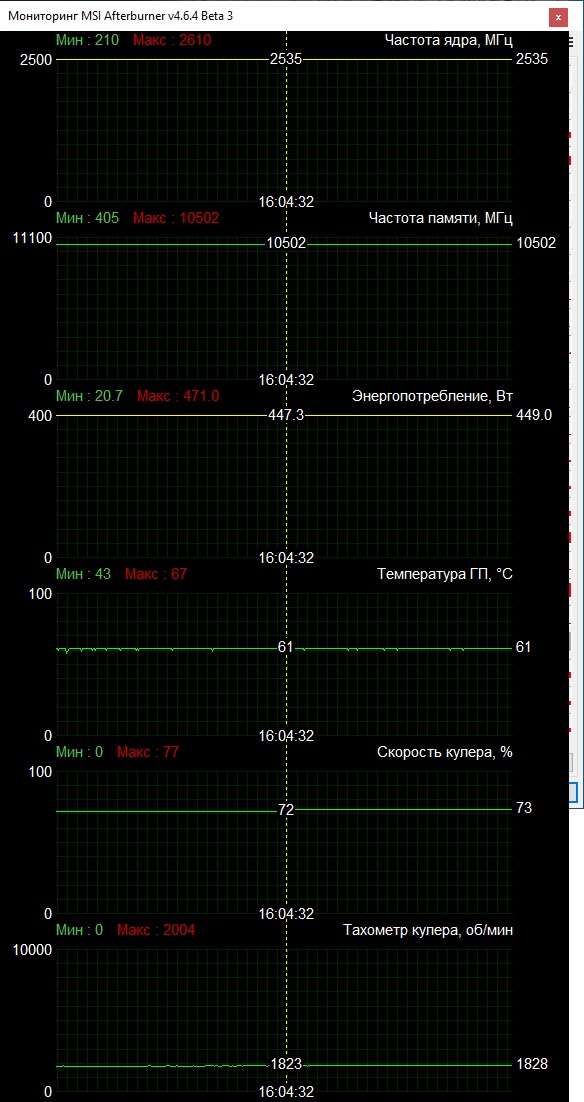

При автоматичному регулюванні швидкості обертання лопатей, при максимальному навантаженні, графічне ядро нагрілося до 61°С. В той же час швидкість пропелерів не перевищувала 1830 об/хв, що супроводжувалося комфортним шумом нижче середнього рівня. Частота GPU зафіксувалася на показнику 2535 МГц.

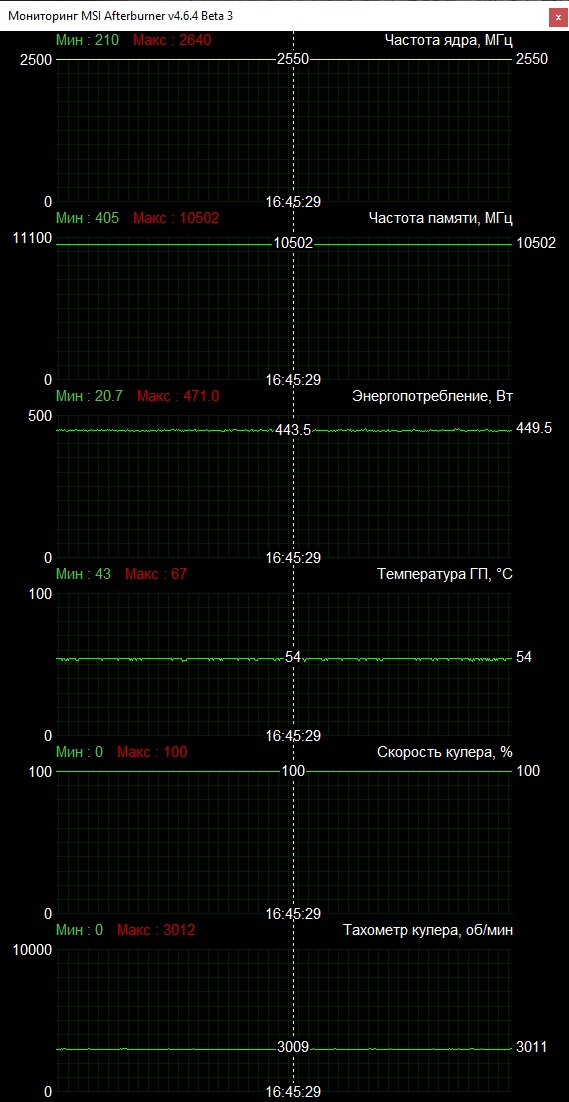

Примусове встановлення швидкості обертання лопатей на максимум - близько 3000 об/хв, дозволило знизити температуру графічного процесора до 54°С. Як видно, є відмінний запас продуктивності системи охолодження. Щоправда, шум при цьому злегка перевищив середній рівень і суб'єктивно був лише відносно комфортним для постійного використання. Що дуже приємно, гудіння не було — в цьому перевага втулок над підшипниками кочення. А частота GPU при цьому навіть виросла на 15 МГц.

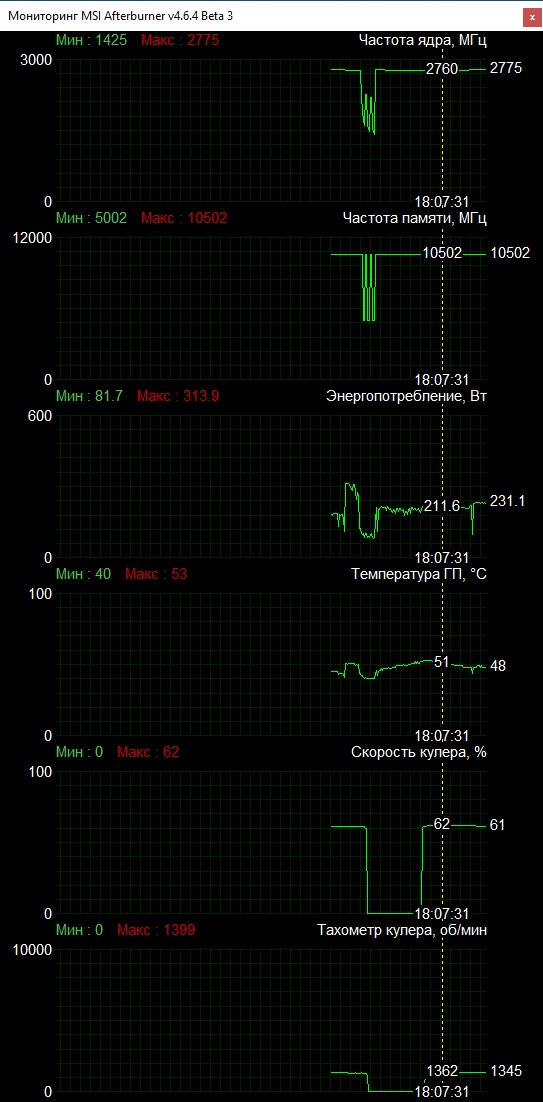

При реальному ігровому навантаженні в Assassin Creed Odyssey у Full HD температура склала 48-51°С при тихій роботі вертушок на швидкості близько 1350 об/хв. Частота графічного процесора в такому режимі піднімалася до 2760-2775 МГц.

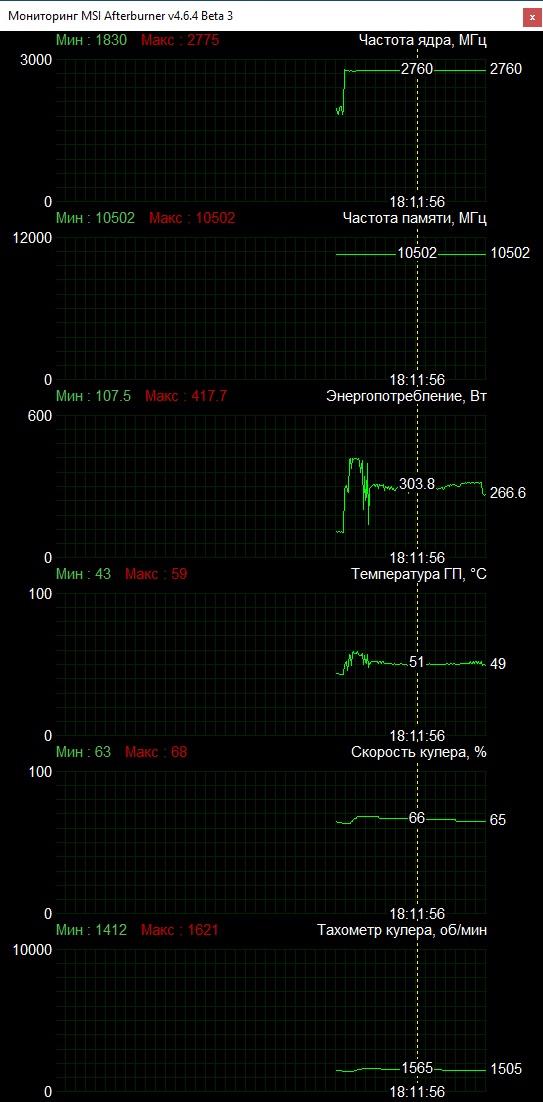

Перехід до роздільної здатності 4K UHD змусив вентилятори розігнатися до 1500-1560 об/хв. При цьому частота GPU лише трохи знизилася — до стабільних 2760 МГц, що все ще помітно вище за заявлені динамічні показники.

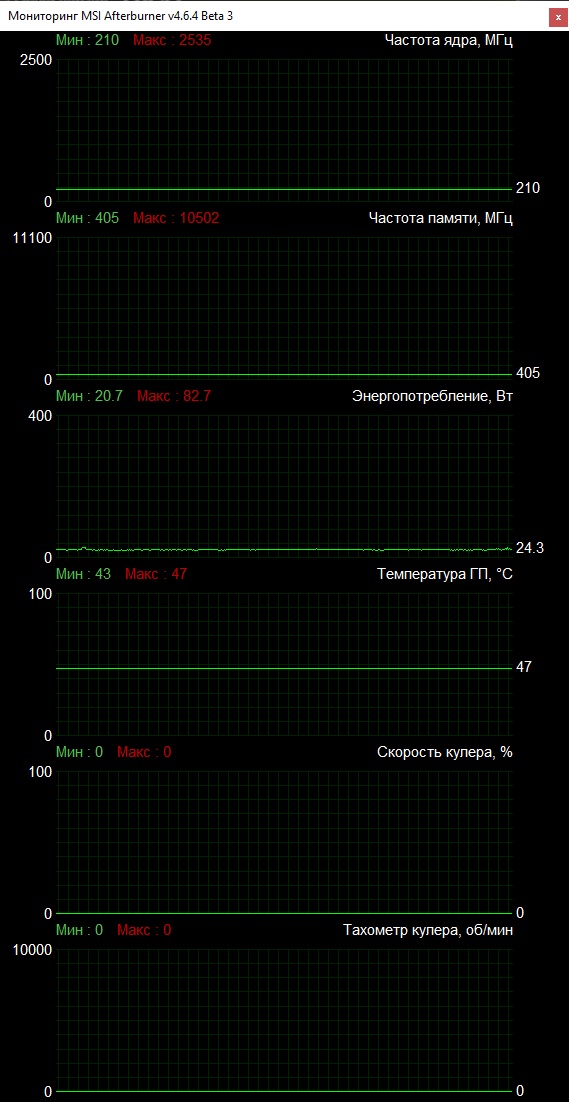

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижувалися, дозволяючи зменшити енергоспоживання й тепловиділення відеоприскорювача в цілому. У такому режимі температура GPU стабілізувалася на 47°С, а вентилятори тимчасово відключалися.

Проміжний підсумок: великий радіатор разом з трьома немаленькими вертушками дозволив досягнути низького нагрівання та комфортного рівня шуму. І, що дуже важливо, частота GPU не опускалася нижче заявленого динамічного показника, а в іграх і зовсім перевищувала його аж на понад 200 МГц. Що приємно, писку дроселів не було, на відміну від іншої протестованої раніше ASUS TUF Gaming GeForce RTX 4090 OC Edition.
