Огляд Thermalright TB-650 (TR-TB650): блок живлення потужністю 650 Вт за менше ніж $60

Блоки живлення потужністю 650 Вт користуються немалою популярністю при складанні порівняно недорогих ігрових систем. Вони забезпечують запас для майбутнього апгрейду відеокарти чи процесора і водночас коштують ненабагато дорожче за 500-ватні аналоги, залишаючись у межах доступного бюджету.

Так, Thermalright TB-650 (TR-TB650) в інтернет-магазині TELEMART.UA доступний всього за ₴2499 або $57. За ці кошти покупець отримує пристрій із роздільною стабілізацією напруг, сертифікатом 80 PLUS Bronze, повністю модульним під’єднанням кабелів та 5-річною гарантією — а це солідний набір опцій у даному ціновому сегменті. Більше того, виробник заявляє використання високотемпературних японських конденсаторів і підтримку стандарту ATX 3.0, однак тут є певні нюанси, на яких ми зупинимося детальніше далі.

Специфікація

Модель	Thermalright TB-650 (TR-TB650)
Тип	ATX12V V3.0
Максимальна потужність, Вт	650
Потужність каналу +12В, Вт	649,2
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	54,1
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	10
ККД, %	≤88
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	2 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	Немає
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Розміри (Д х Ш х В), мм	140 х 150 х 86
Час напрацювання на відмову, годин	100 000
Гарантія, років	5
Сайт виробника	Thermalright
Сторінка для куплі	Thermalright TB-650
Сторінка пристрою	Thermalright TB-650

Паковання та комплект постачання

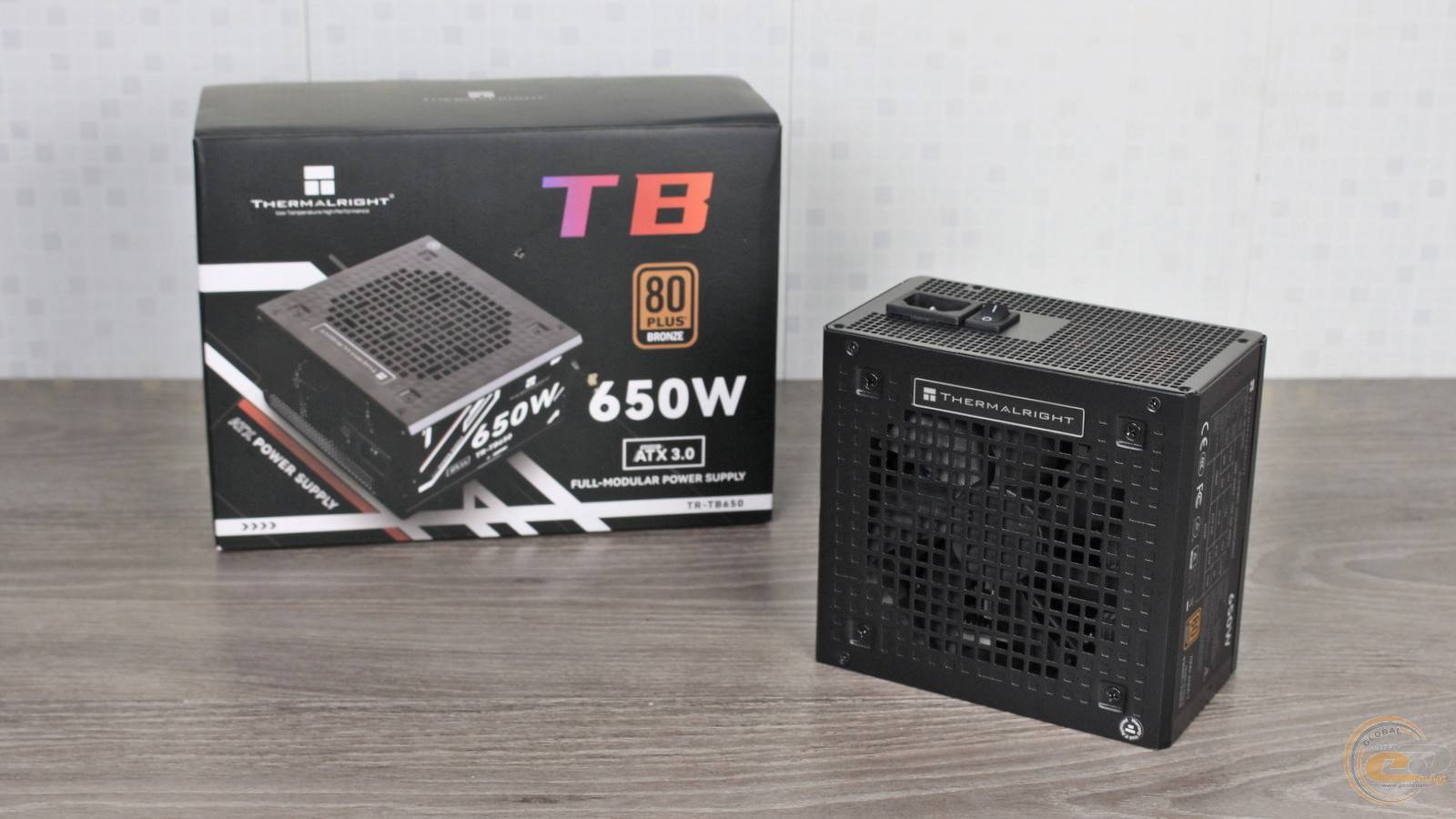

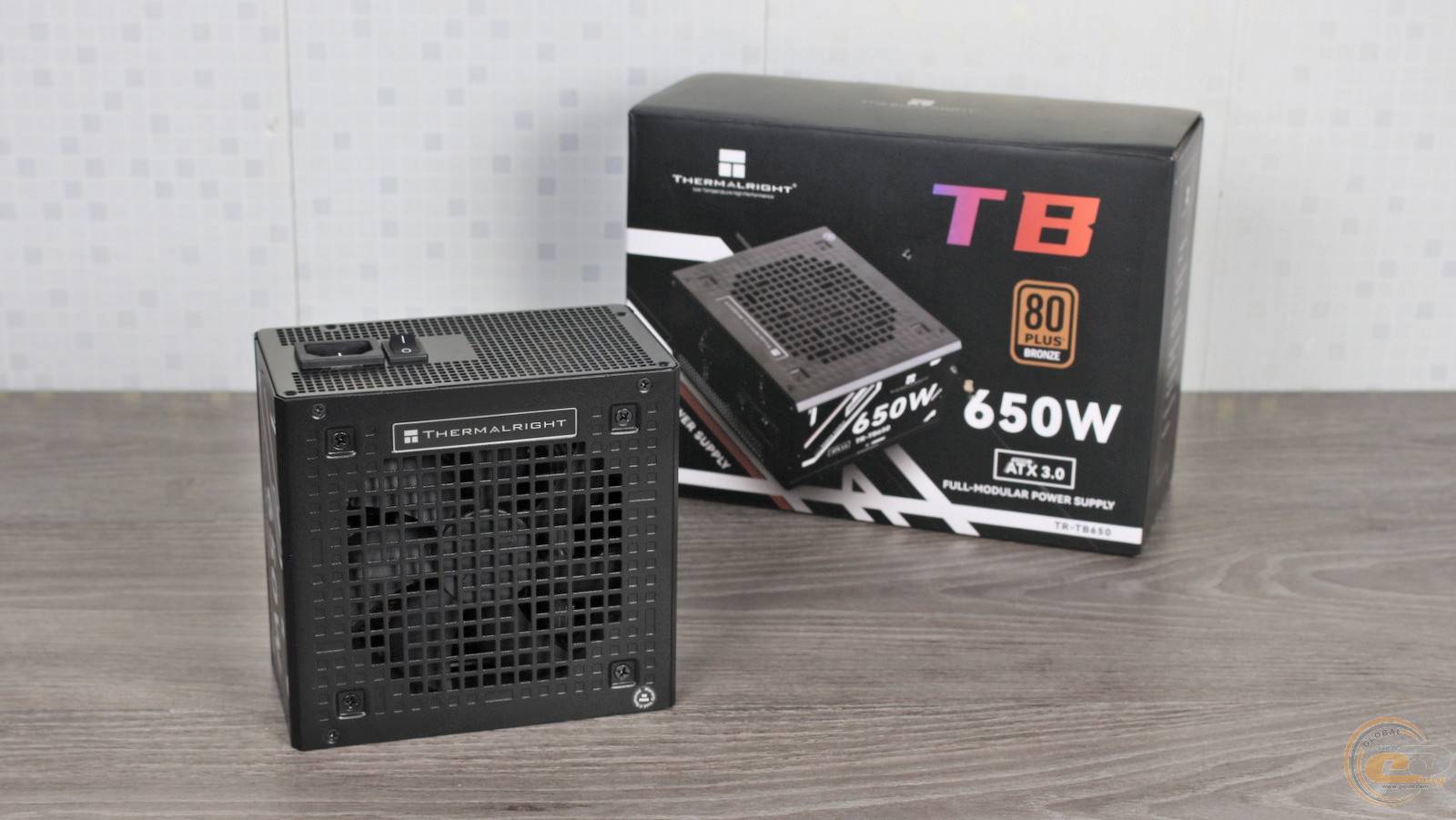

На коробці не економили — вона створювалася суто для 650-ватника, хоча в модельному ряду є також версії потужністю 750 та 850 Вт. Оформлення красиве й інформативне.

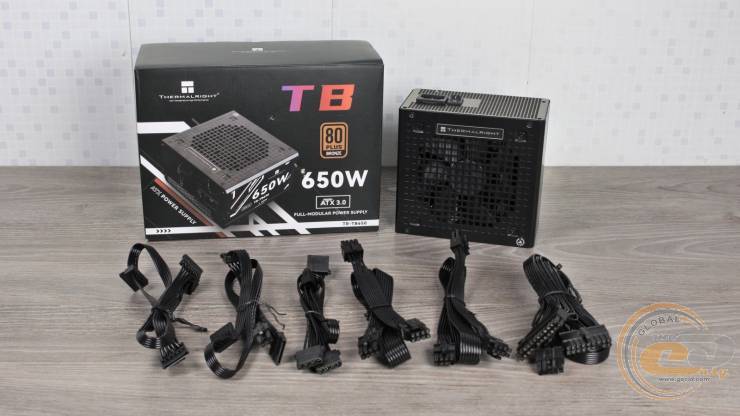

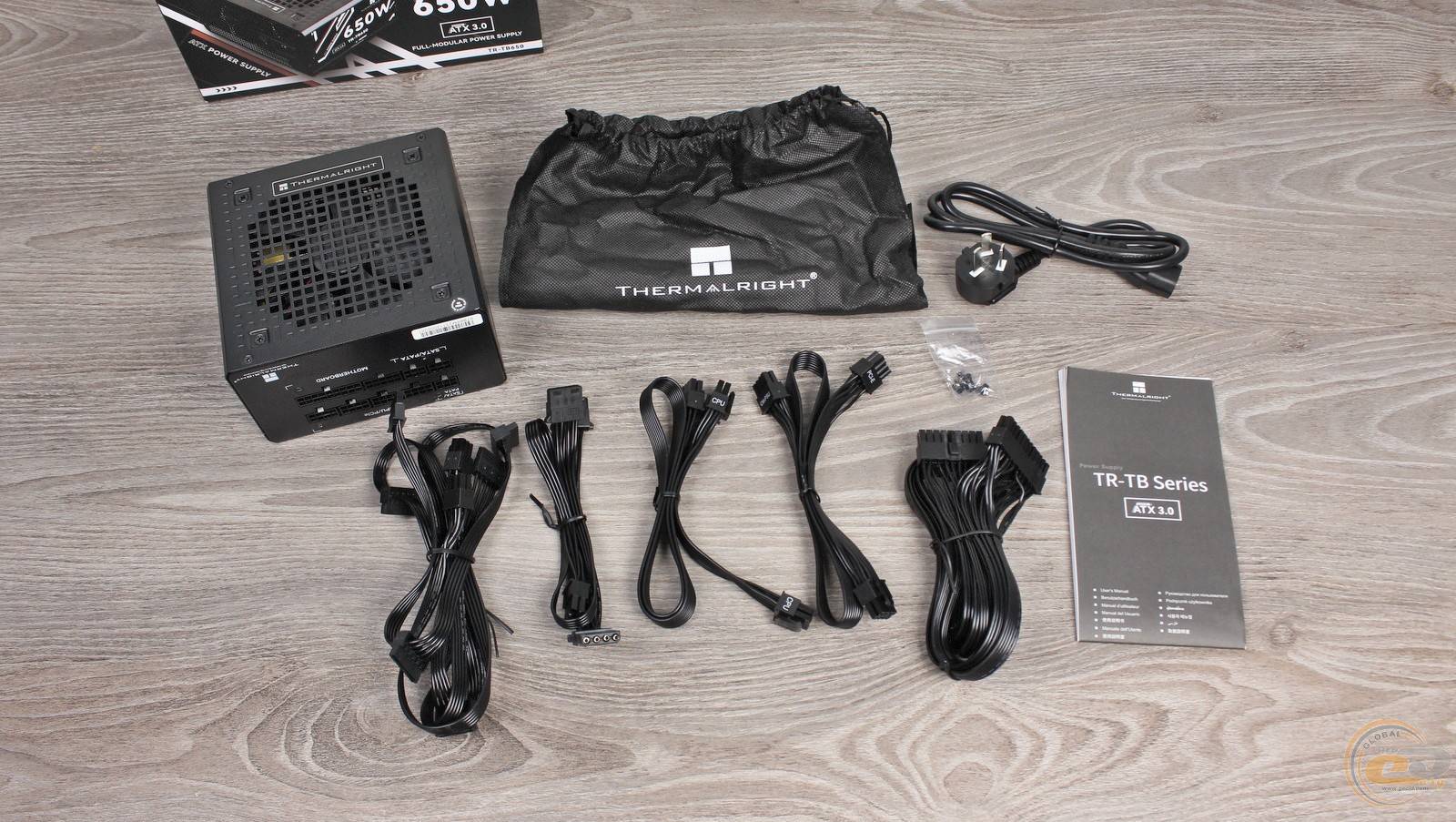

У комплекті передбачені знімні вихідні кабелі та кабель живлення, чохол для незадіяних елементів, набір гвинтів і посібник користувача.

Зовнішній вигляд

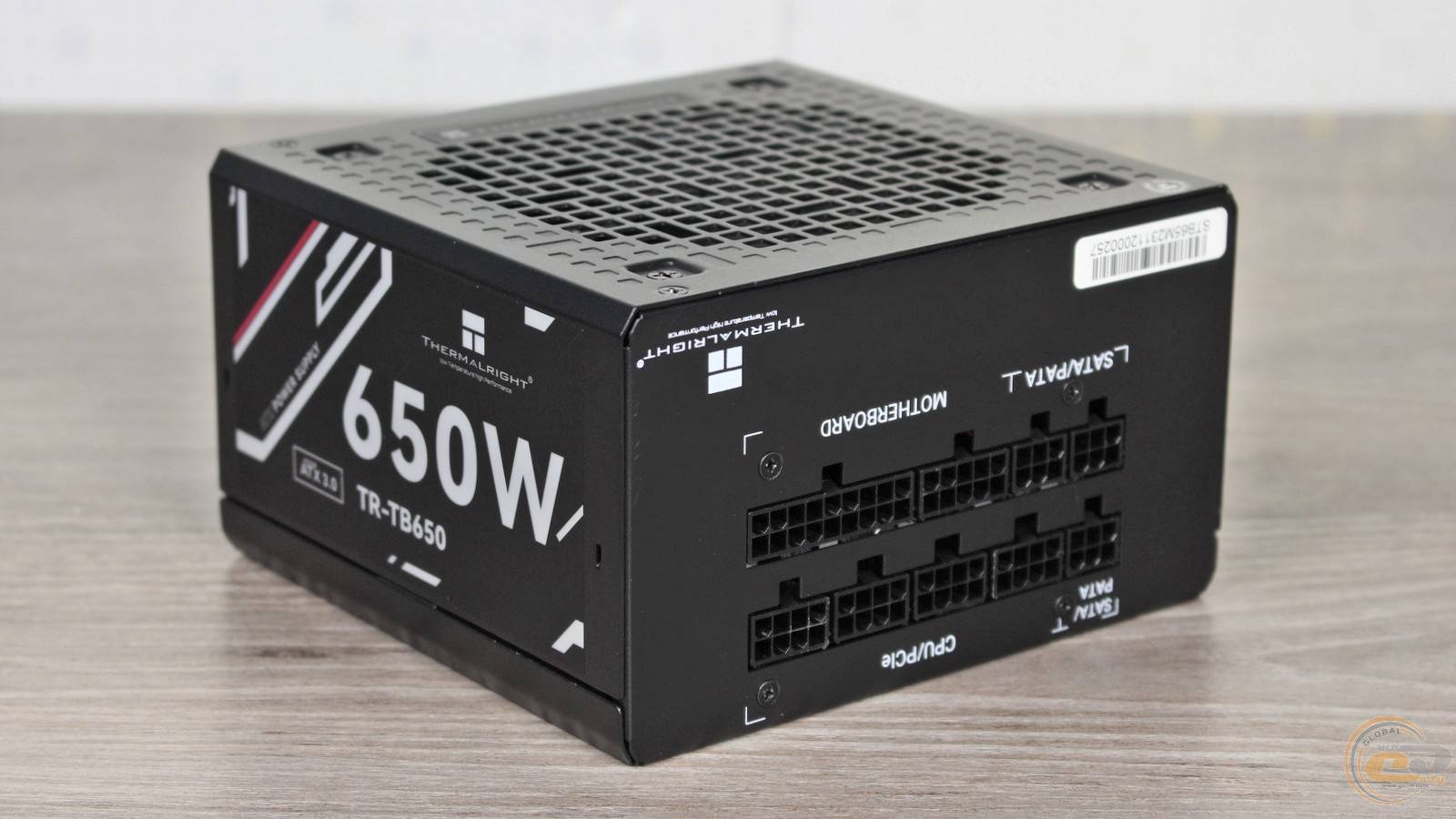

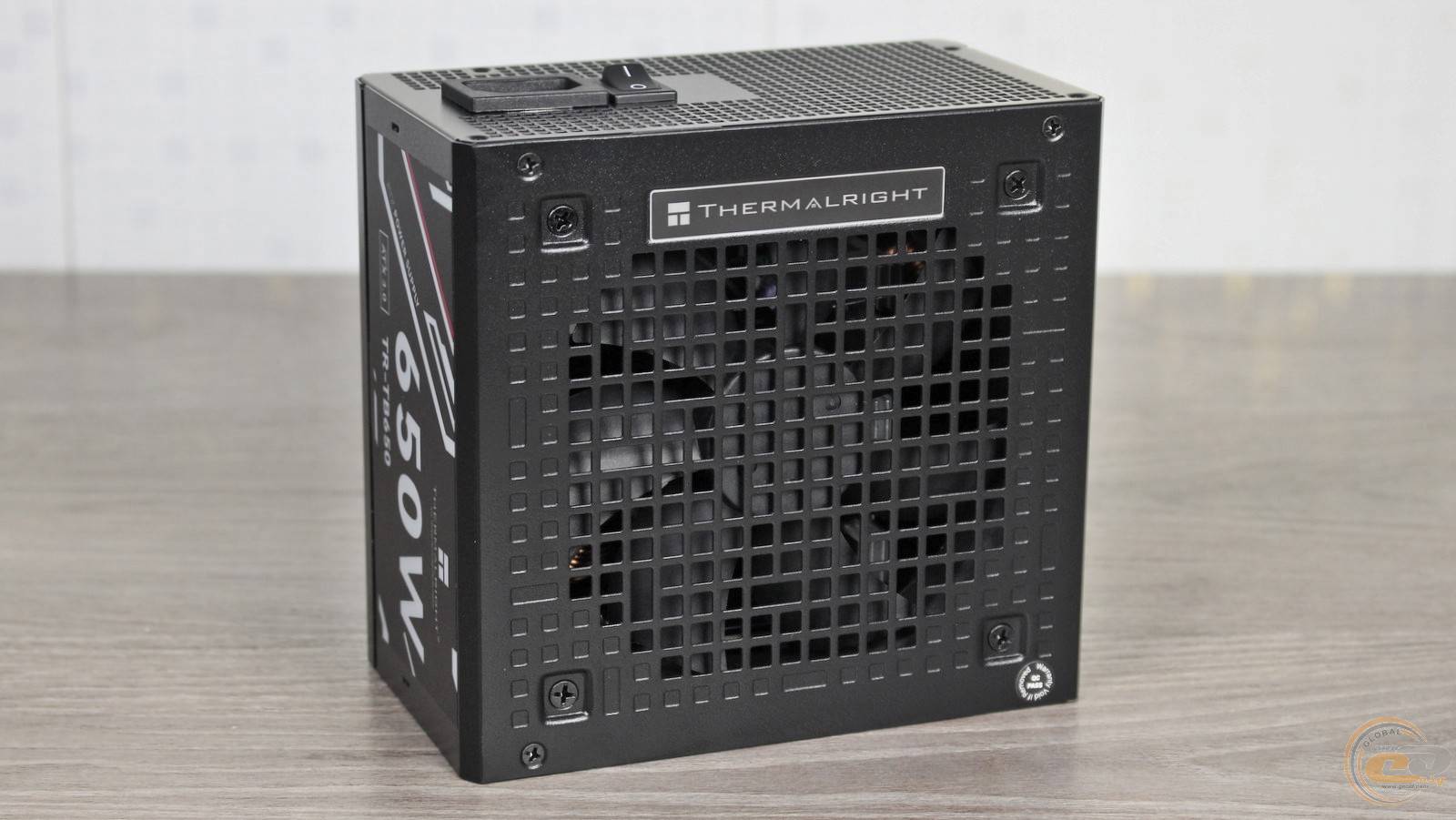

Блок живлення Thermalright TB-650, як і дві потужніші його версії, отримав звичні для ATX-рішення розміри 140 х 150 х 86 мм. Виробника пристрою легко ідентифікувати за логотипом, а своєрідною родзинкою дизайну є чергування квадратних та прямокутних отворів над вентилятором.

На одному з кріпильних гвинтів присутня гарантійна пломба терміном дії 5 років, що є чималим показником для такого порівняно недорогого блока живлення.

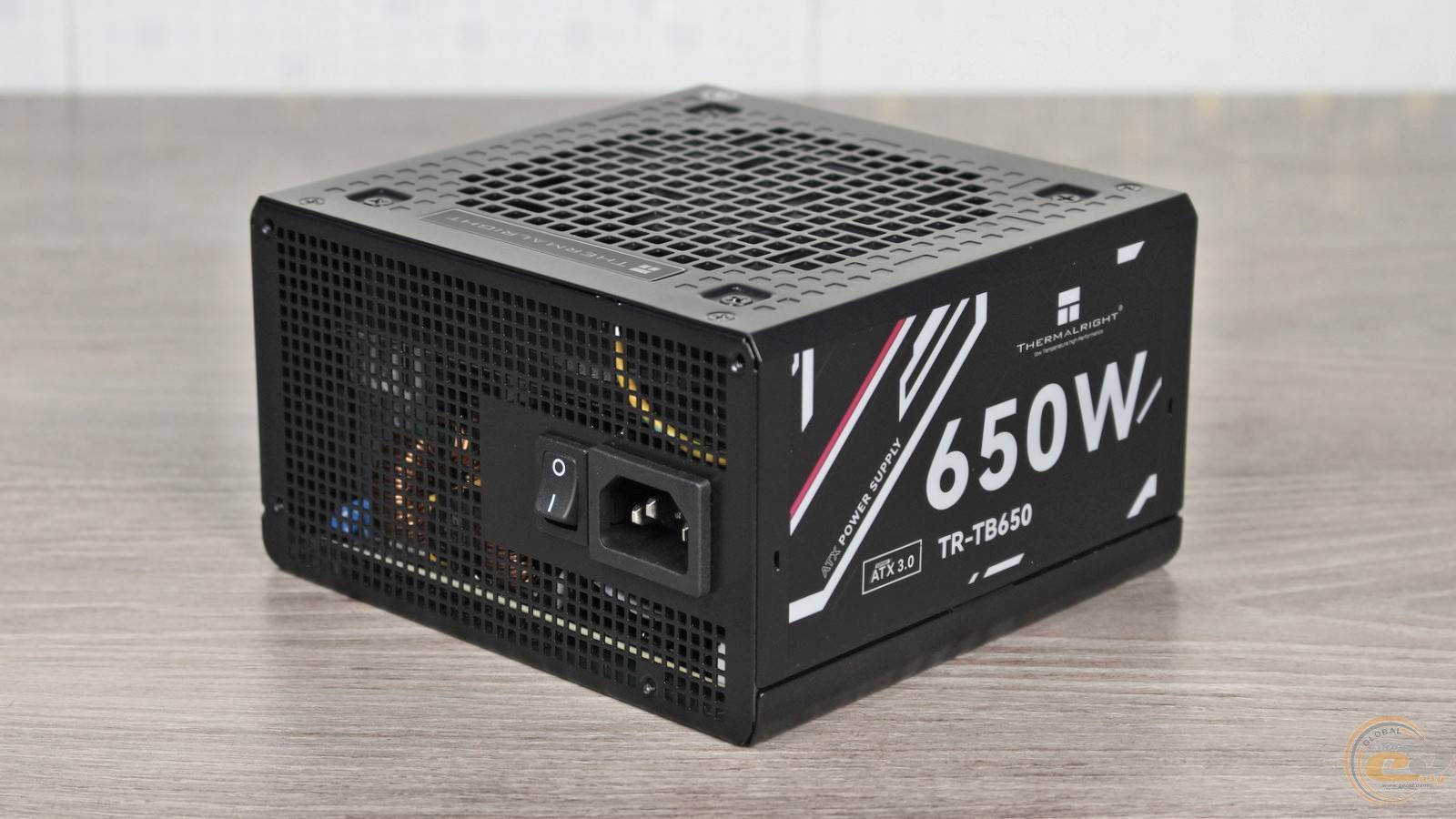

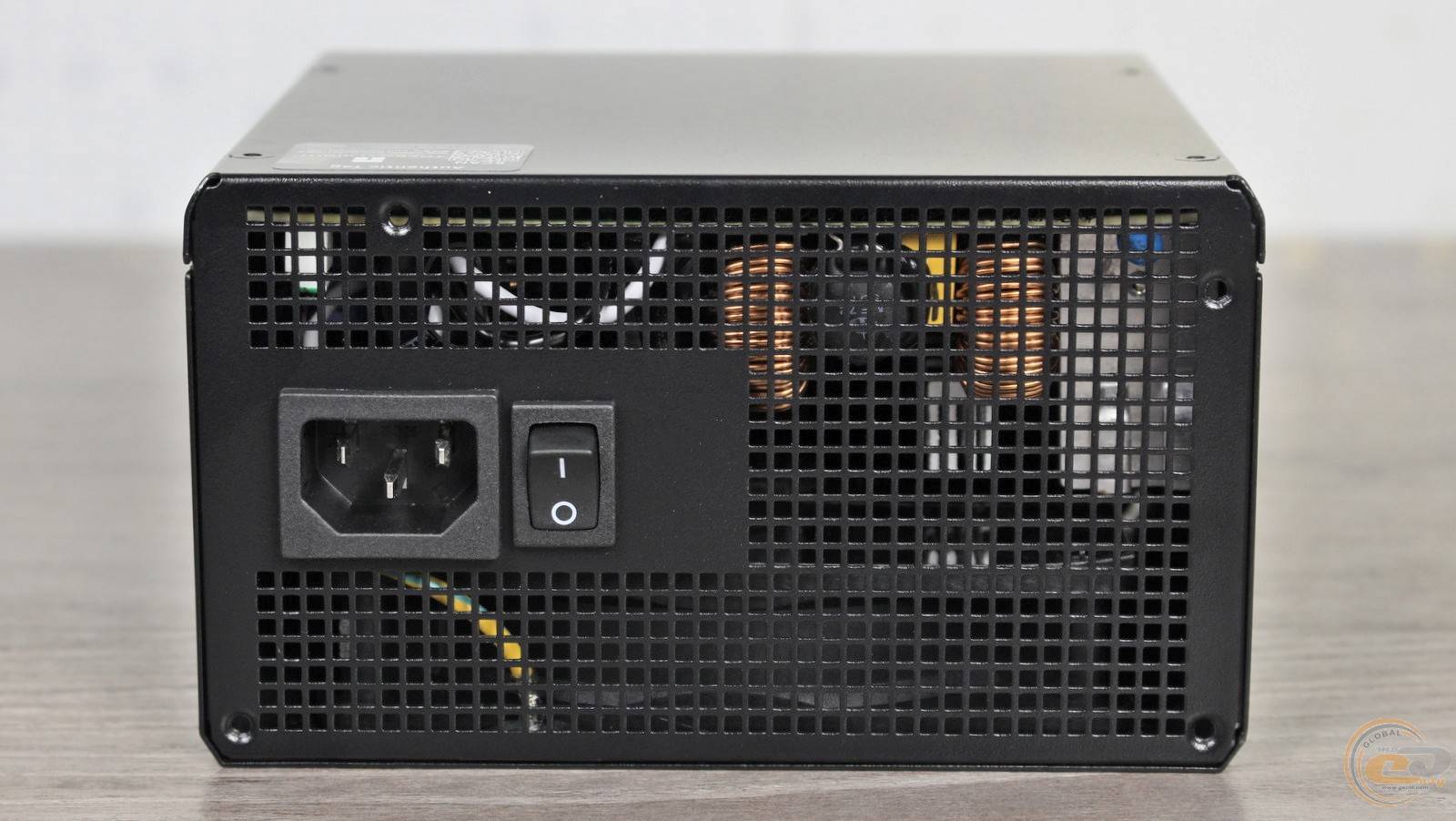

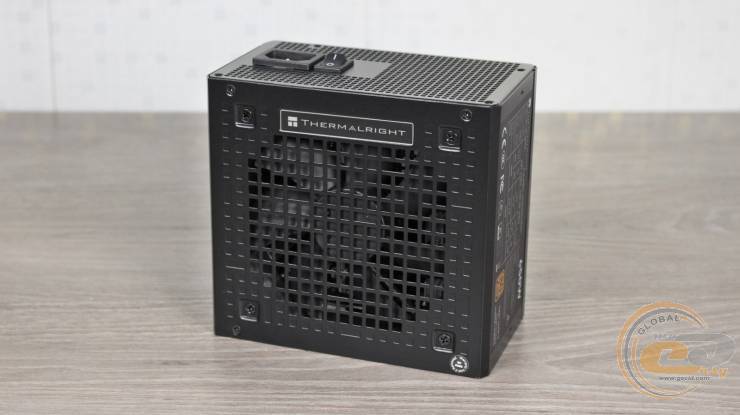

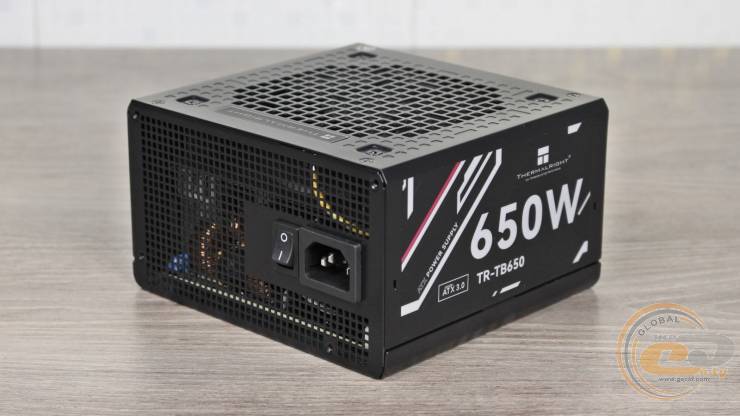

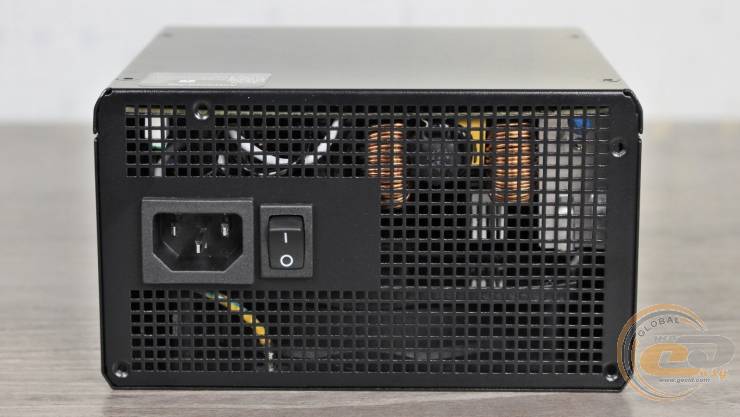

Тильна панель також всіяна квадратними отворами, щоправда менших розмірів. На місці присутній звичний «дует» із роз’єму живлення та вимикача.

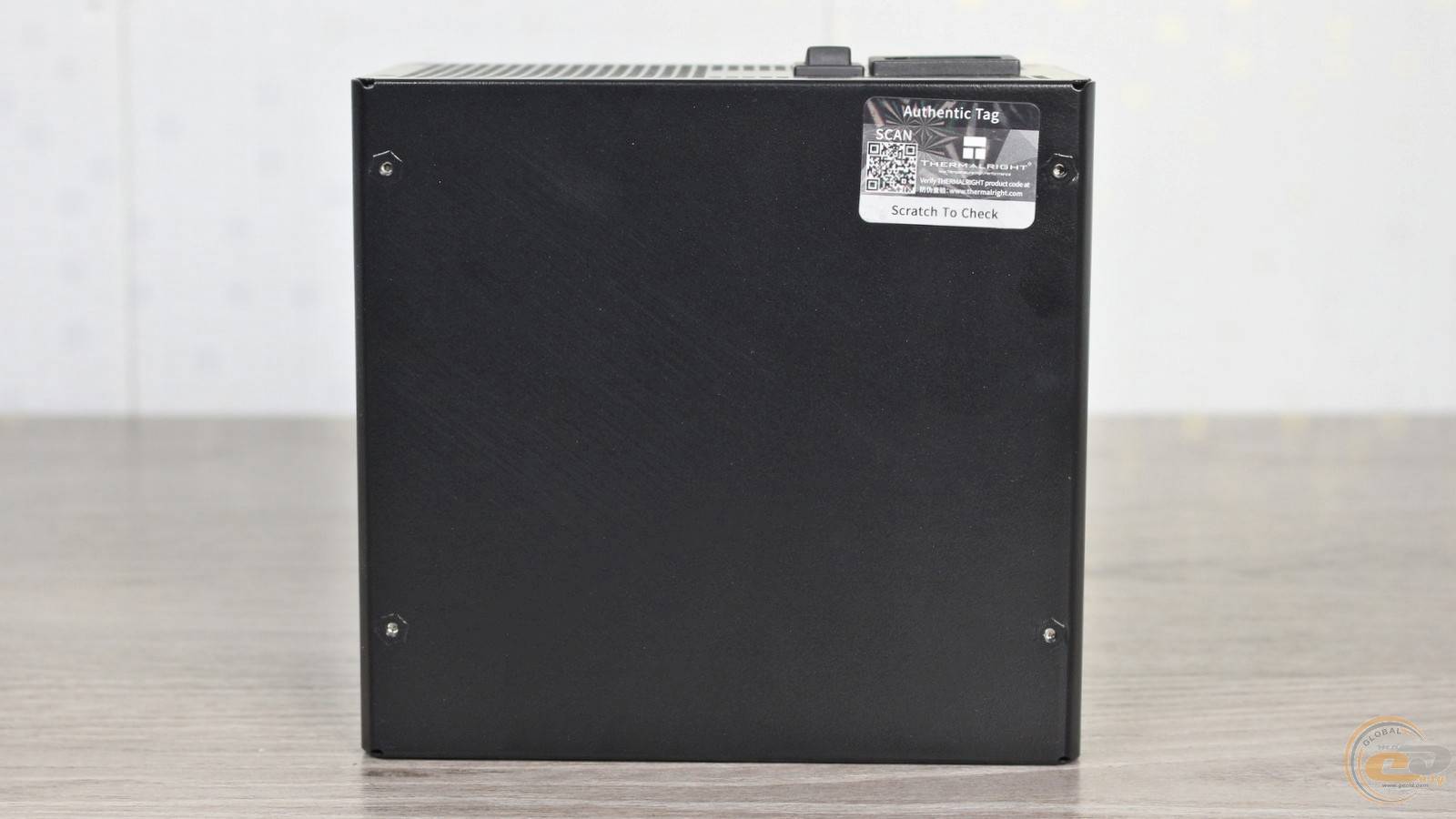

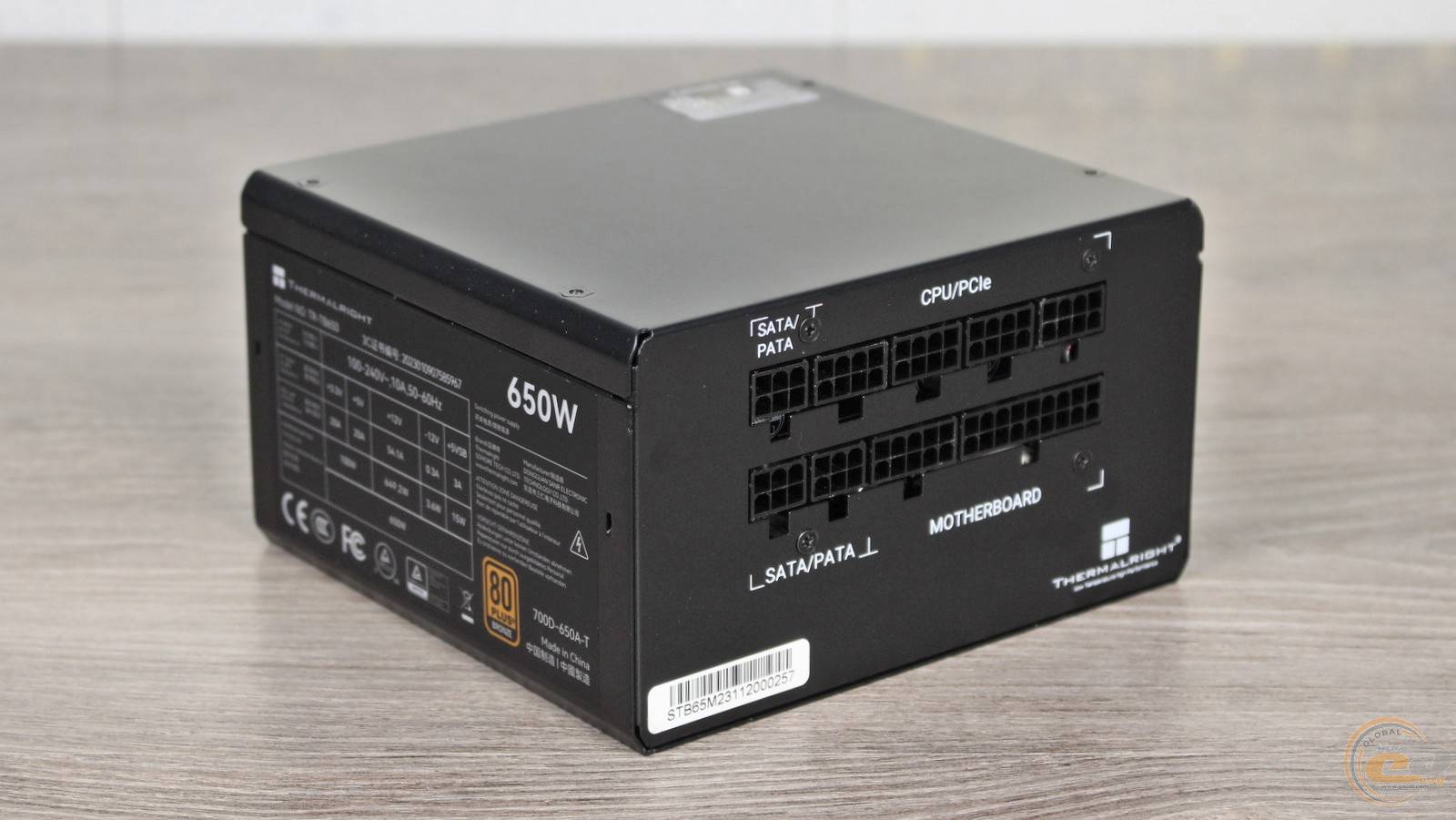

Найбільша за площею панель оснащена наліпкою з голографічним елементом, який підтверджує автентичність пристрою та засвідчує, що перед нами оригінальний продукт, а не підробка.

За встановлення блока живлення вентилятором догори, до користувача буде звернена наліпка з вказівкою виробника, моделлю та номінальною потужністю девайса.

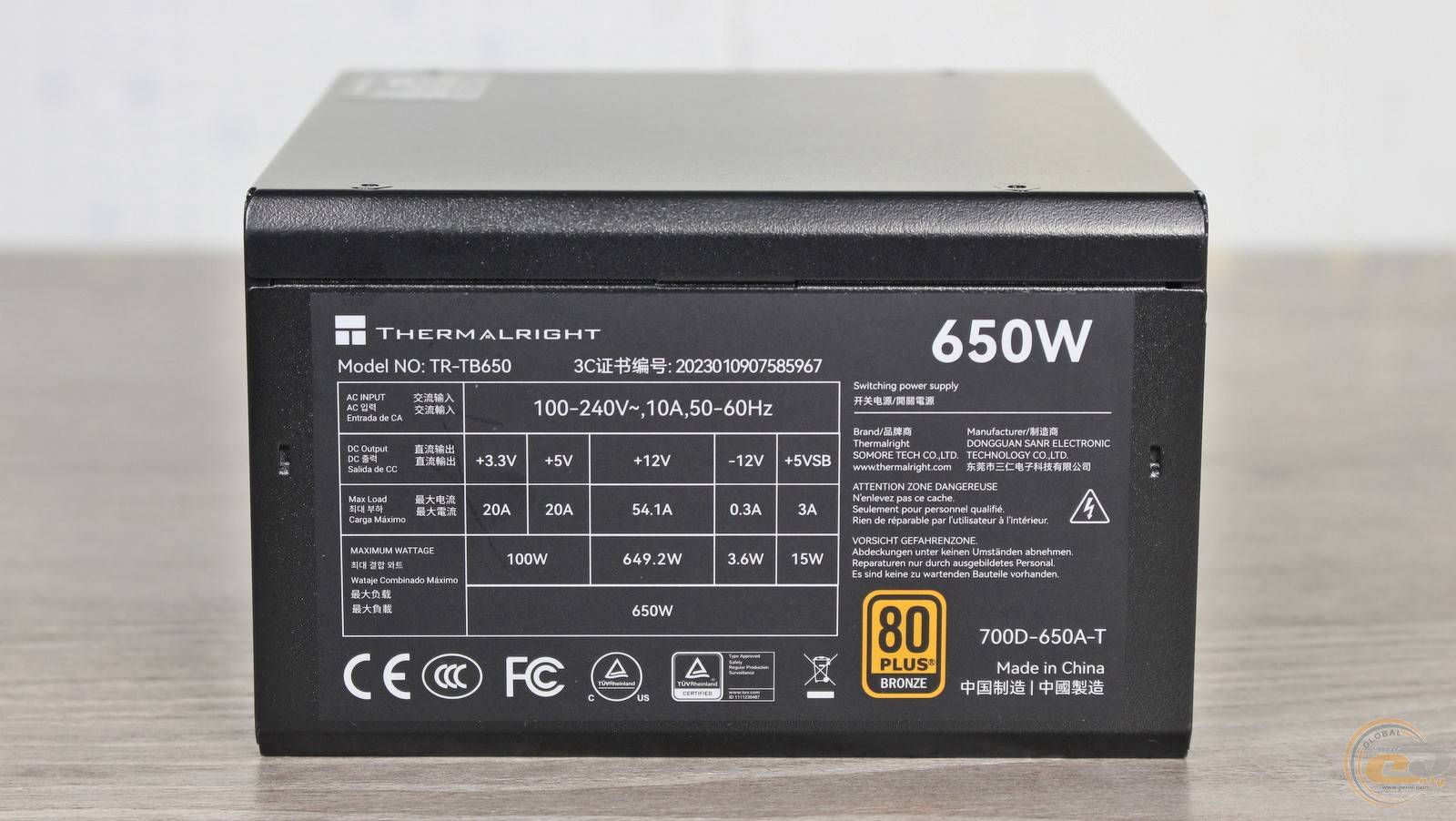

В іншому випадку користувач зможе бачити етикетку з електротехнічними характеристиками. Зазначена на ній потужність лінії +12В становить 649,2 Вт, що є відмінним показником і свідчить про роздільну стабілізацію напруг. Молодші канали +3,3В та +5В сумарно здатні забезпечити до 100 Вт навантаження або максимум по 20 А кожен, що є цілком типовими й достатніми значеннями. Крім того, на етикетці вказано відповідність сертифікації 80 PLUS Bronze, а також підтримку широкого діапазону вхідної напруги від 100 до 240 В.

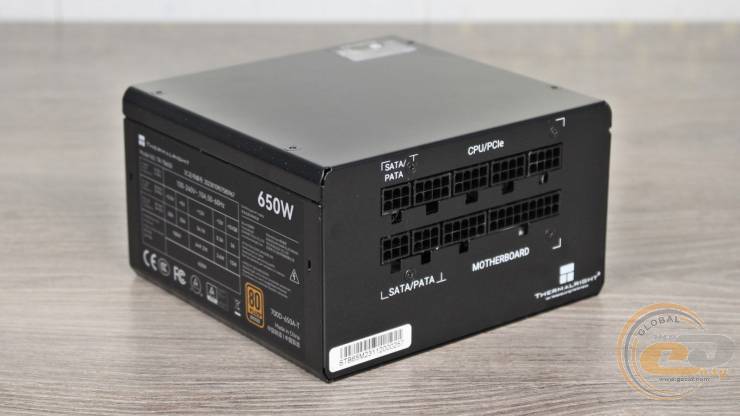

Модульні кабелі виконані у вигляді зручних плоских шлейфів і мають звичний калібр 18 AWG. Ось так виглядає список доступних конекторів Thermalright TB-650:

Основні роз’єми живлення представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V на одному кабелі. Для під’єднання відеокарт передбачені два 6+2-контактні PCIe на спільному проводі.

Відповідність блока живлення стандарту ATX 3.0 передбачає підтримку високих короткочасних пікових навантажень від відеокарт і процесорів — аж до 200%. Водночас сучасного PCIe 5.0 (12VHPWR), який зазвичай зустрічається у таких пристроях, тут немає — виробник залишив його для версій потужністю 750 і 850 Вт. Також у наявності шість роз’ємів SATA та три PATA на трьох кабелях.

Підключення кабелів максимально просте: усі роз’єми підписані та відрізняються формою і кількістю контактів, тож переплутати їх не вийде. До речі, конекторів для живлення відеокарт та процесора на корпусі вдвічі більше, аніж відповідних проводів у комплекті постачання.

Внутрішня будова

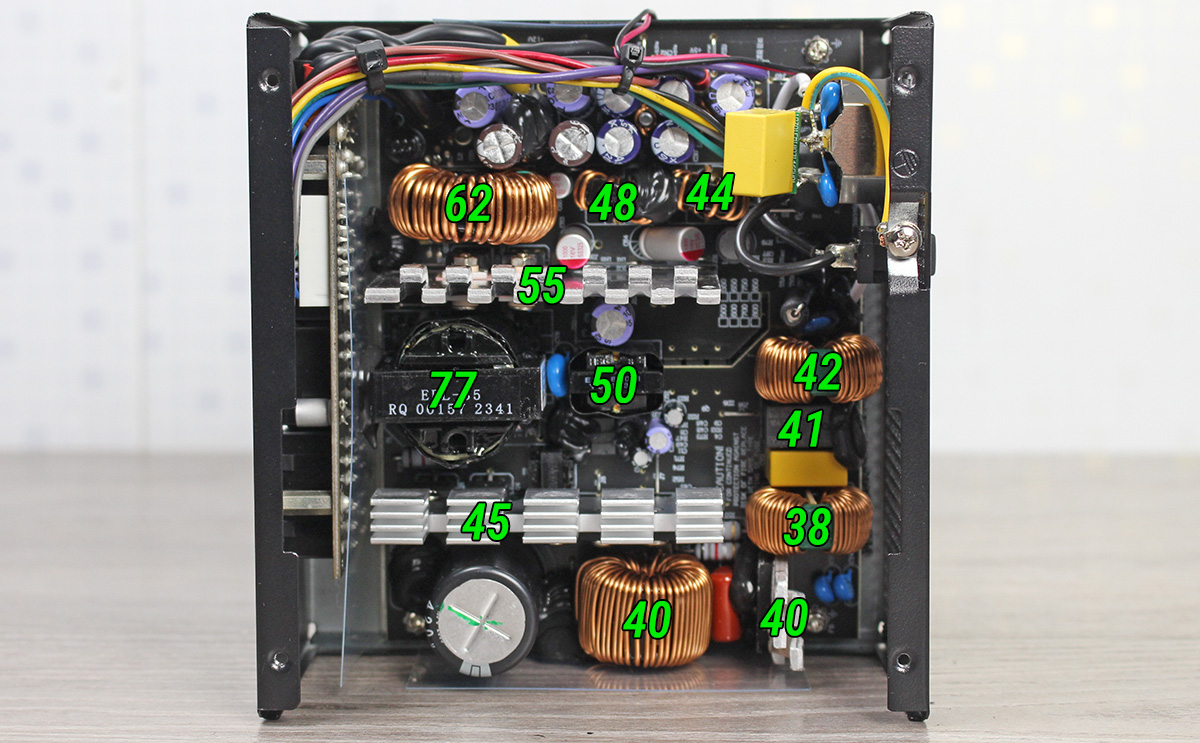

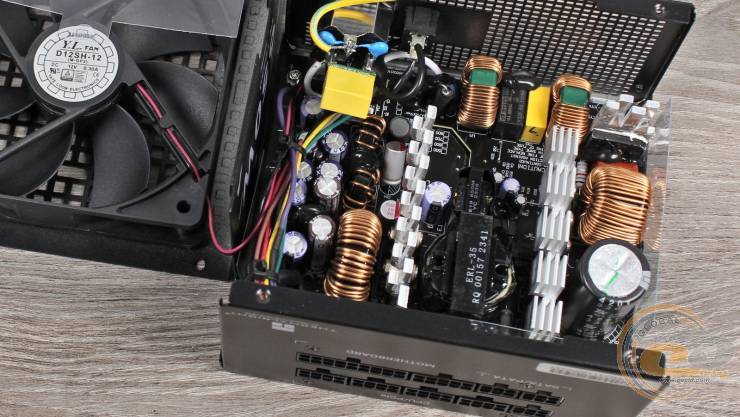

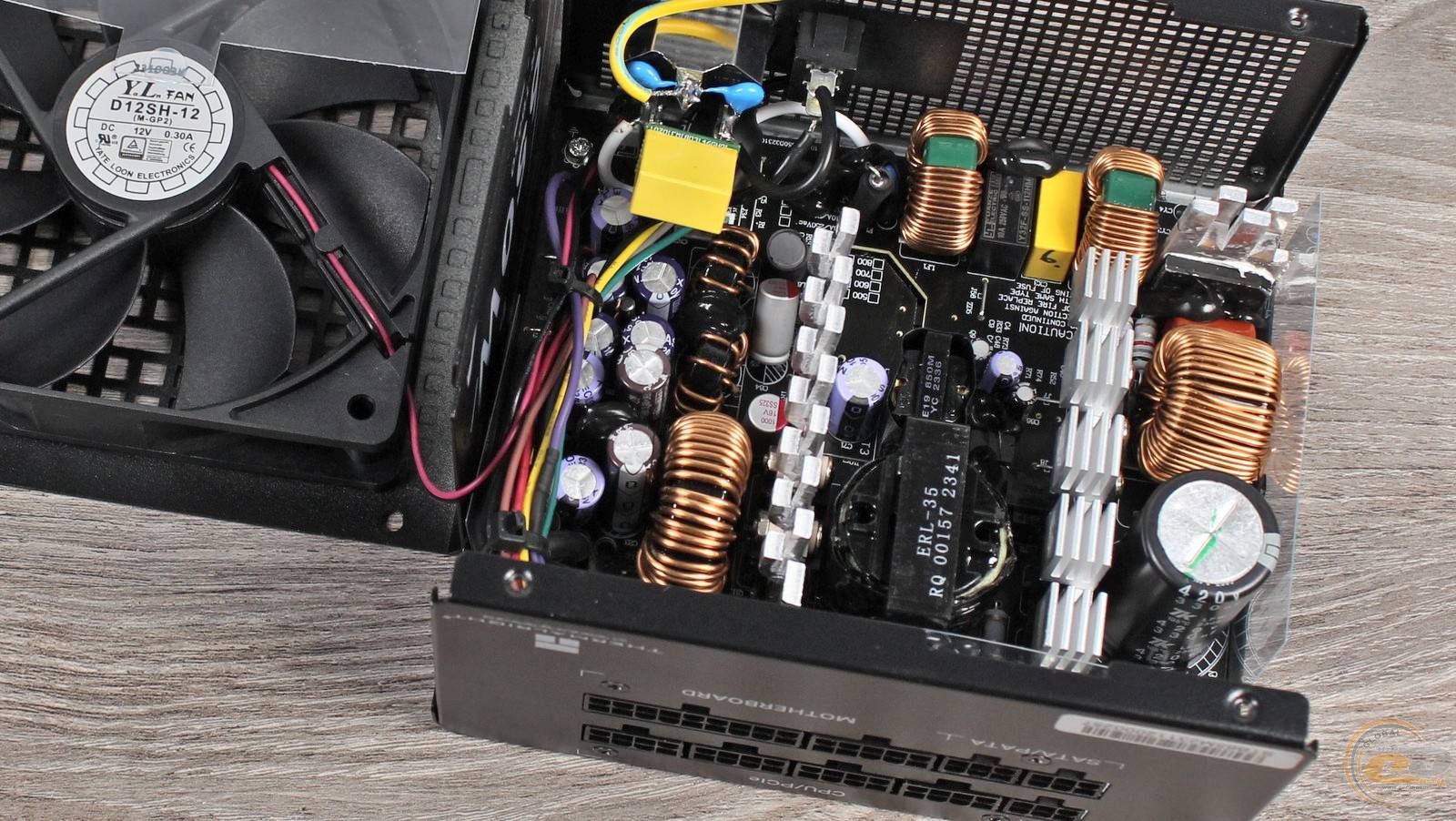

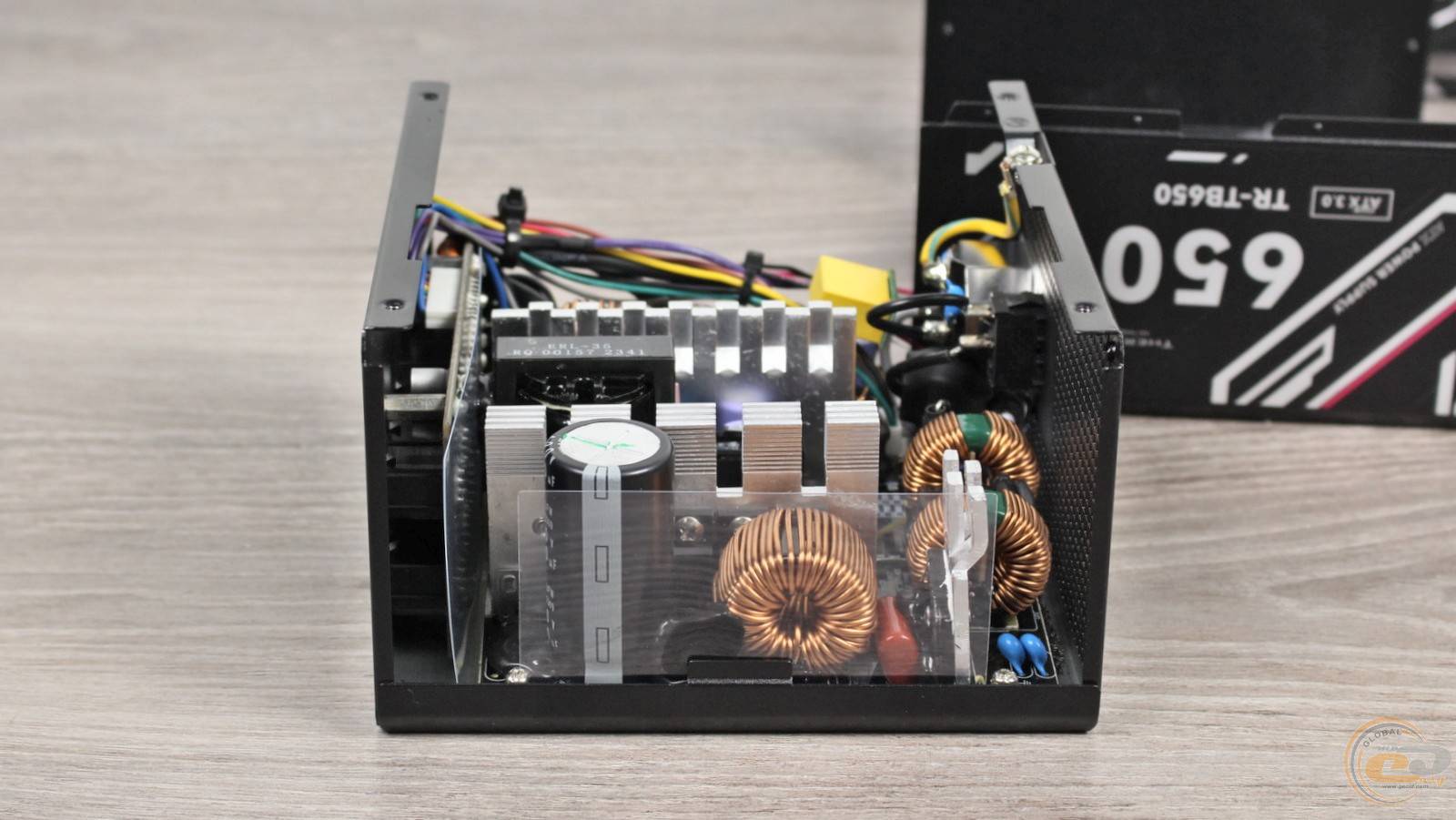

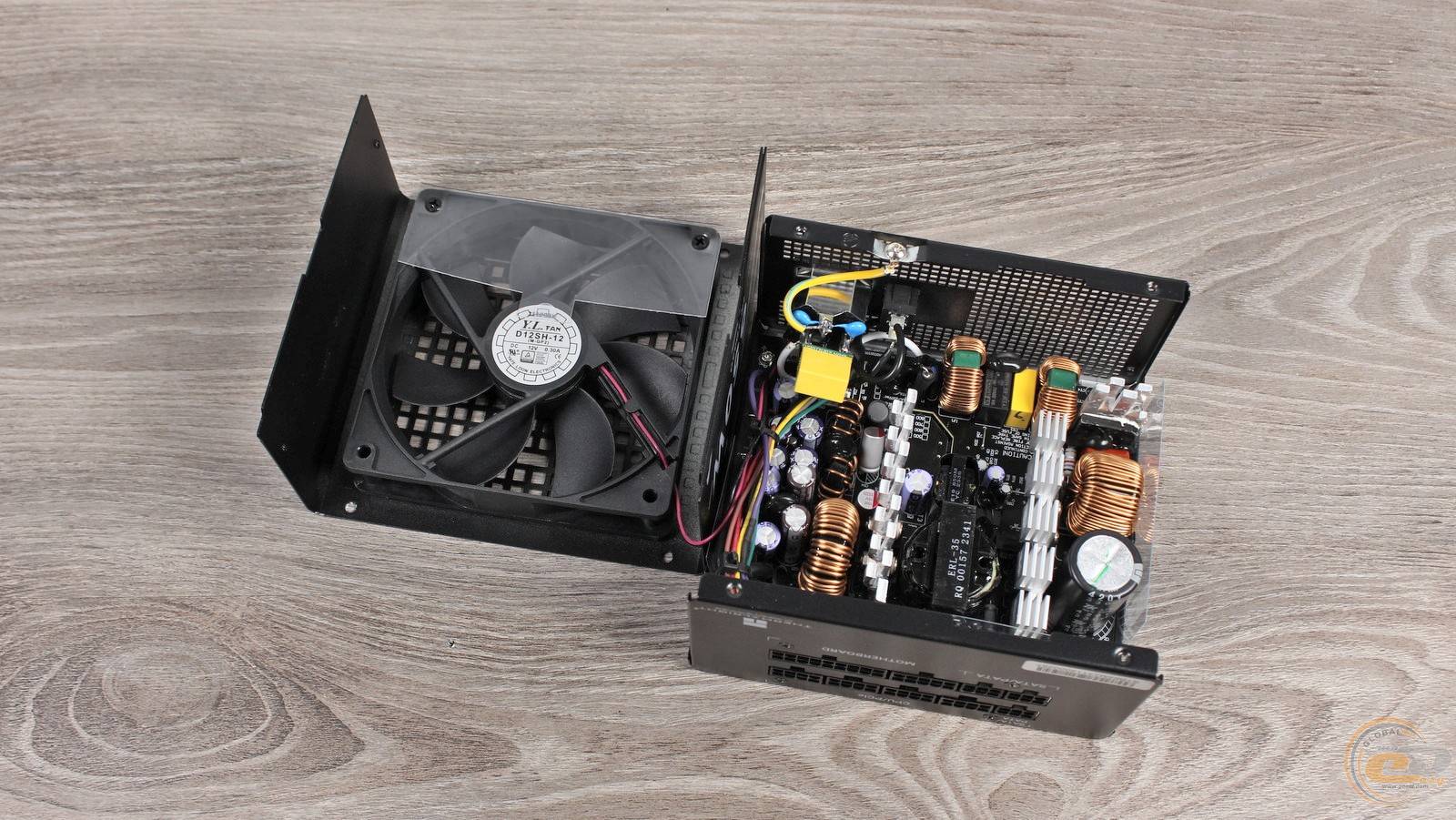

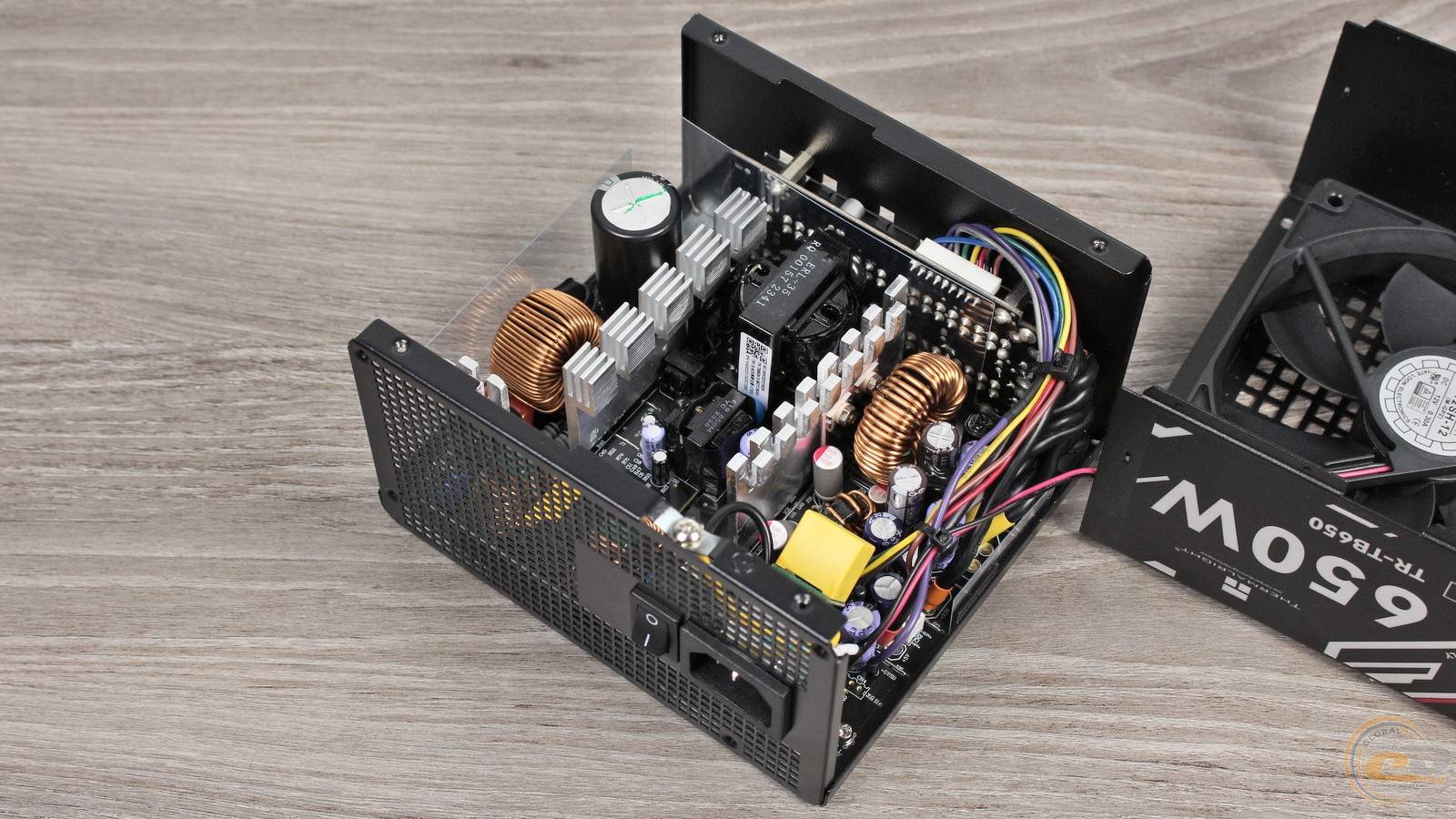

А тепер подивімося, що цікавого нас чекає усередині Thermalright TB-650.

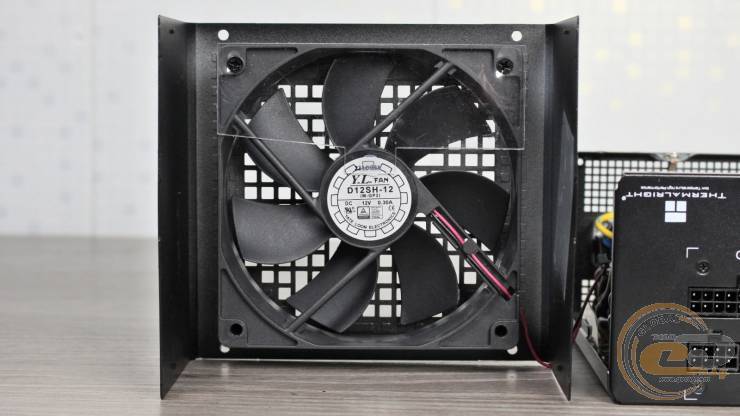

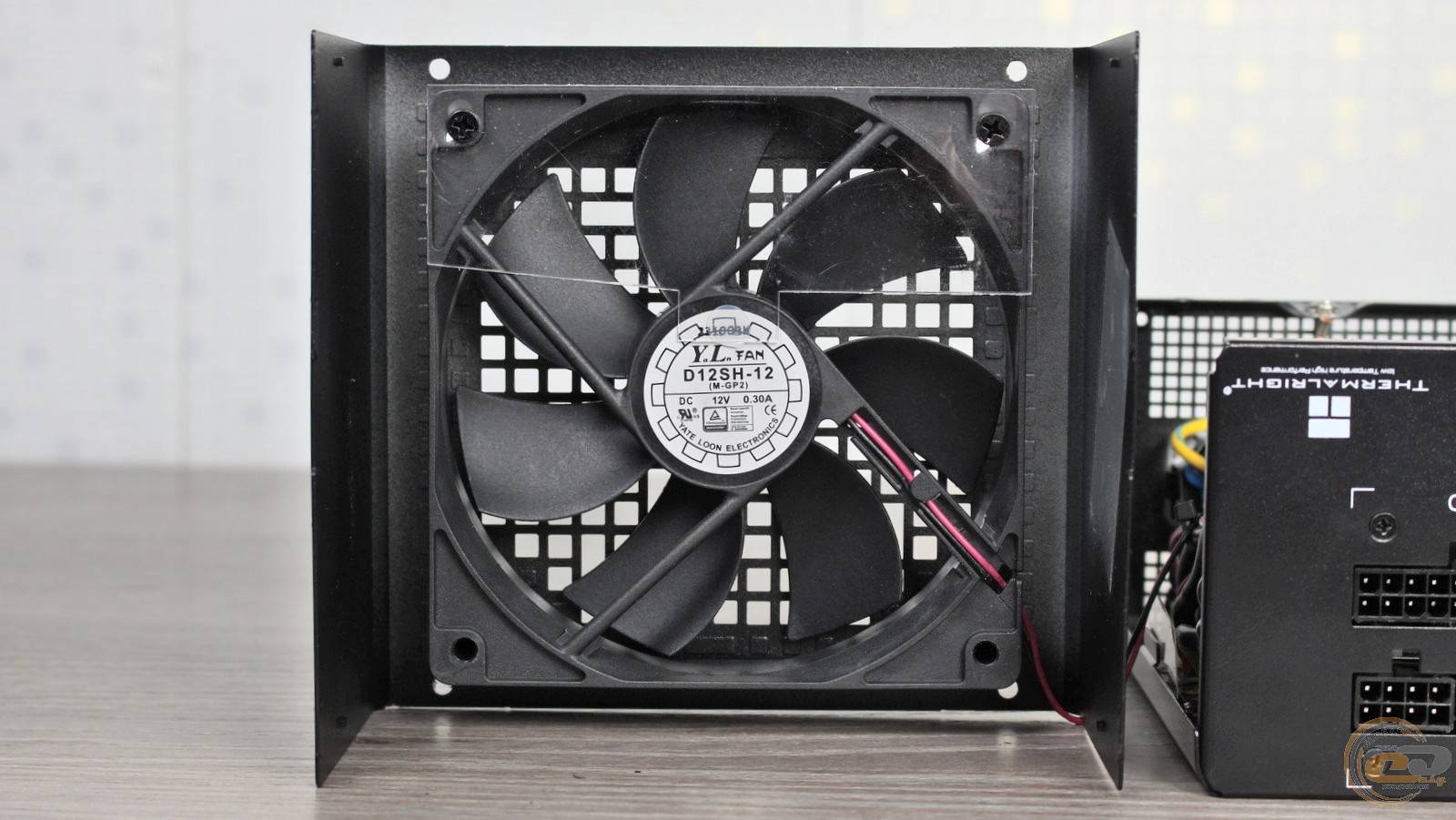

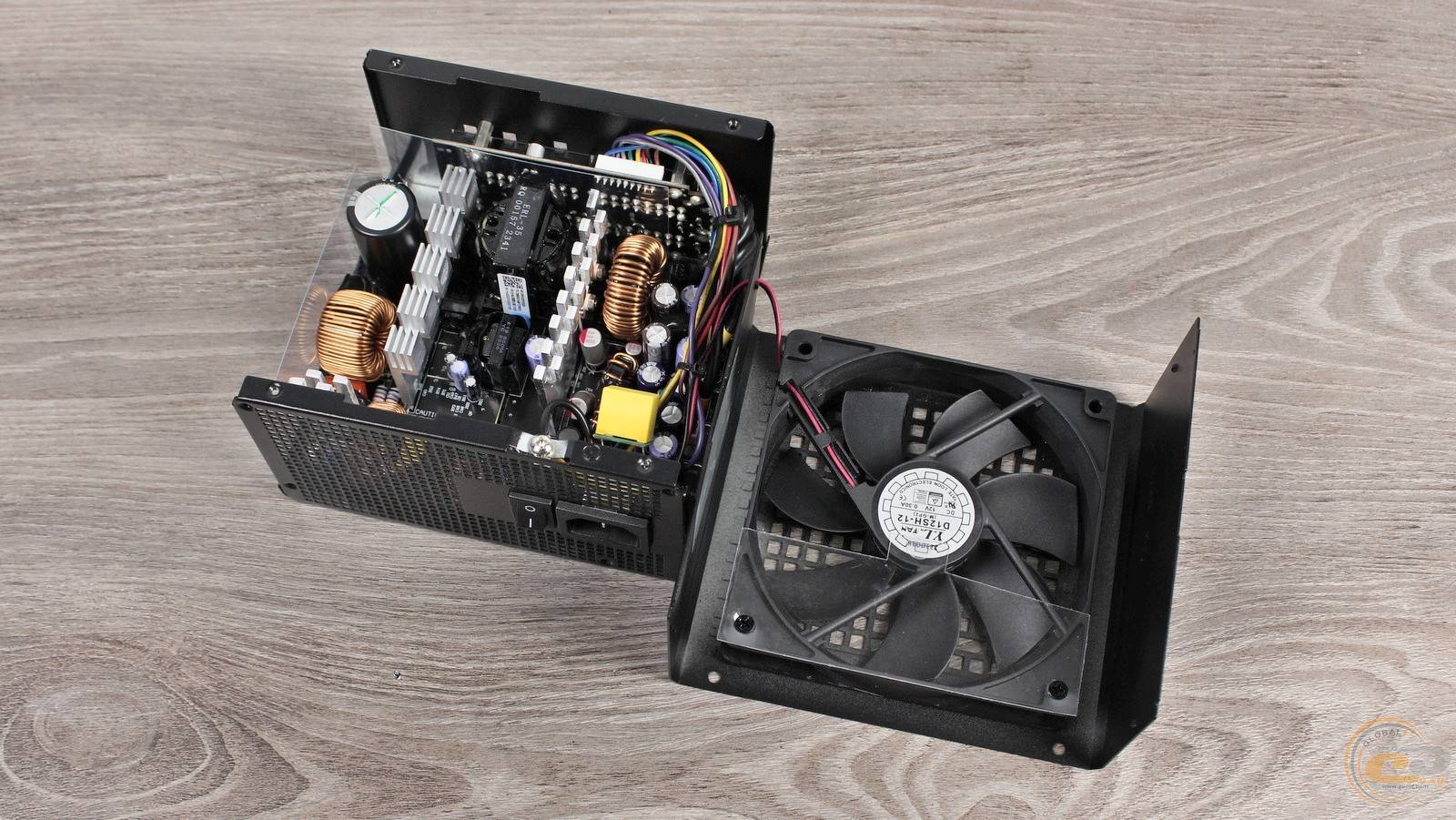

120-мм вентилятор YATE LOON D12SH-12 уже понад півтора десятка років зустрічається нам всередині недорогих блоків живлення різних виробників. У його основі, швидше за все, використовується бюджетна втулка. При цьому вертушка має невелике енергоспоживання — до 3,6 Вт (12 В при 0,3 А).

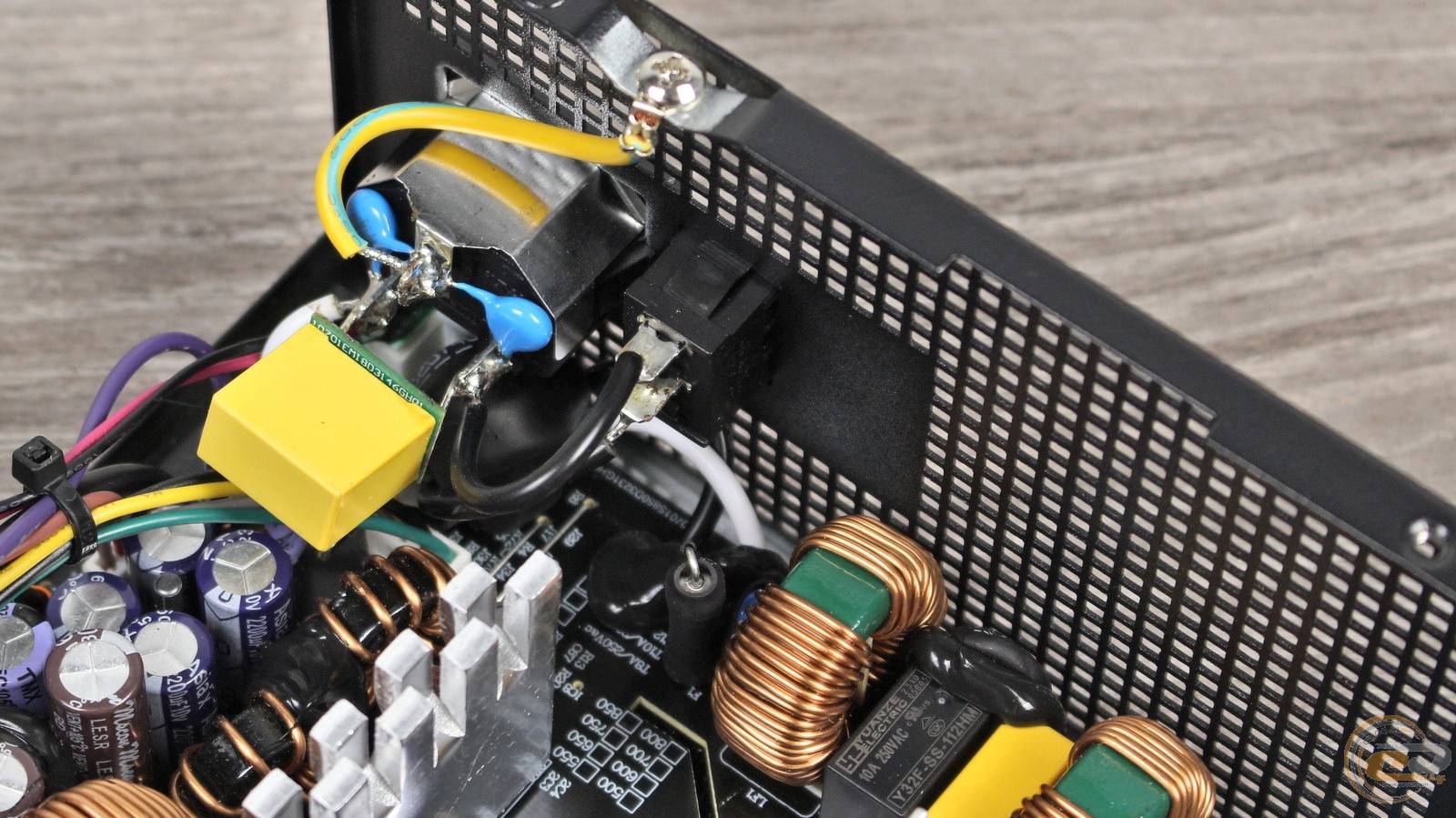

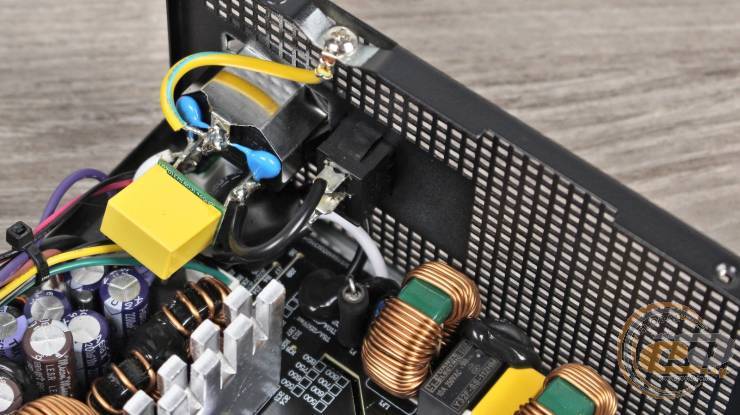

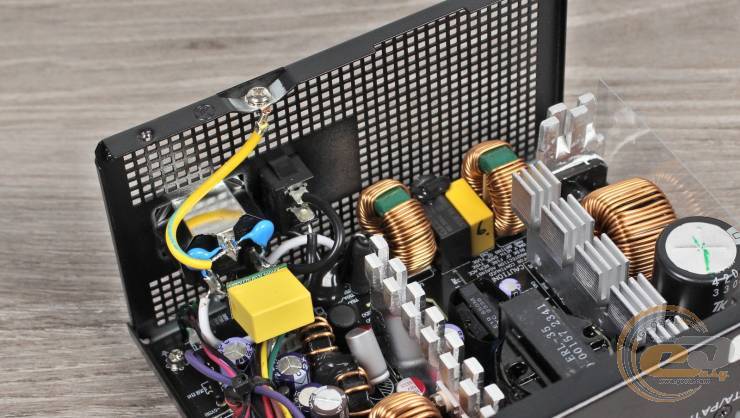

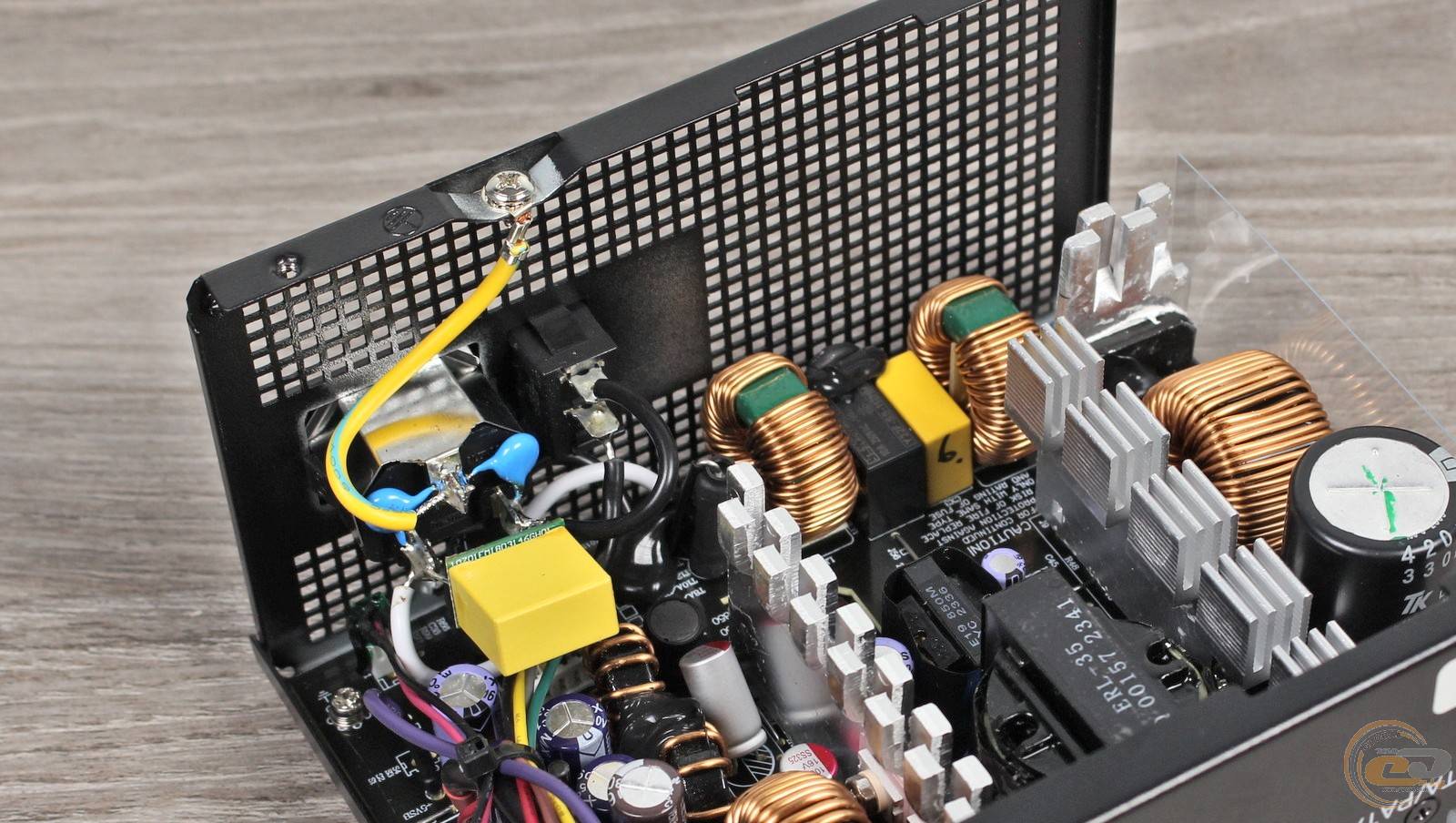

На вході розташований електромагнітний фільтр з усіма необхідними складовими: парою дроселів, X- і Y-конденсаторами, варистором, плавким запобіжником та терморезистором із реле для захисту від високих пускових струмів.

Далі на окрему радіаторі зафіксований діодний міст. Поруч із ним розпаяний габаритний дросель вузла APFC, а на ще одному радіаторі розташувалися відповідні силові елементи.

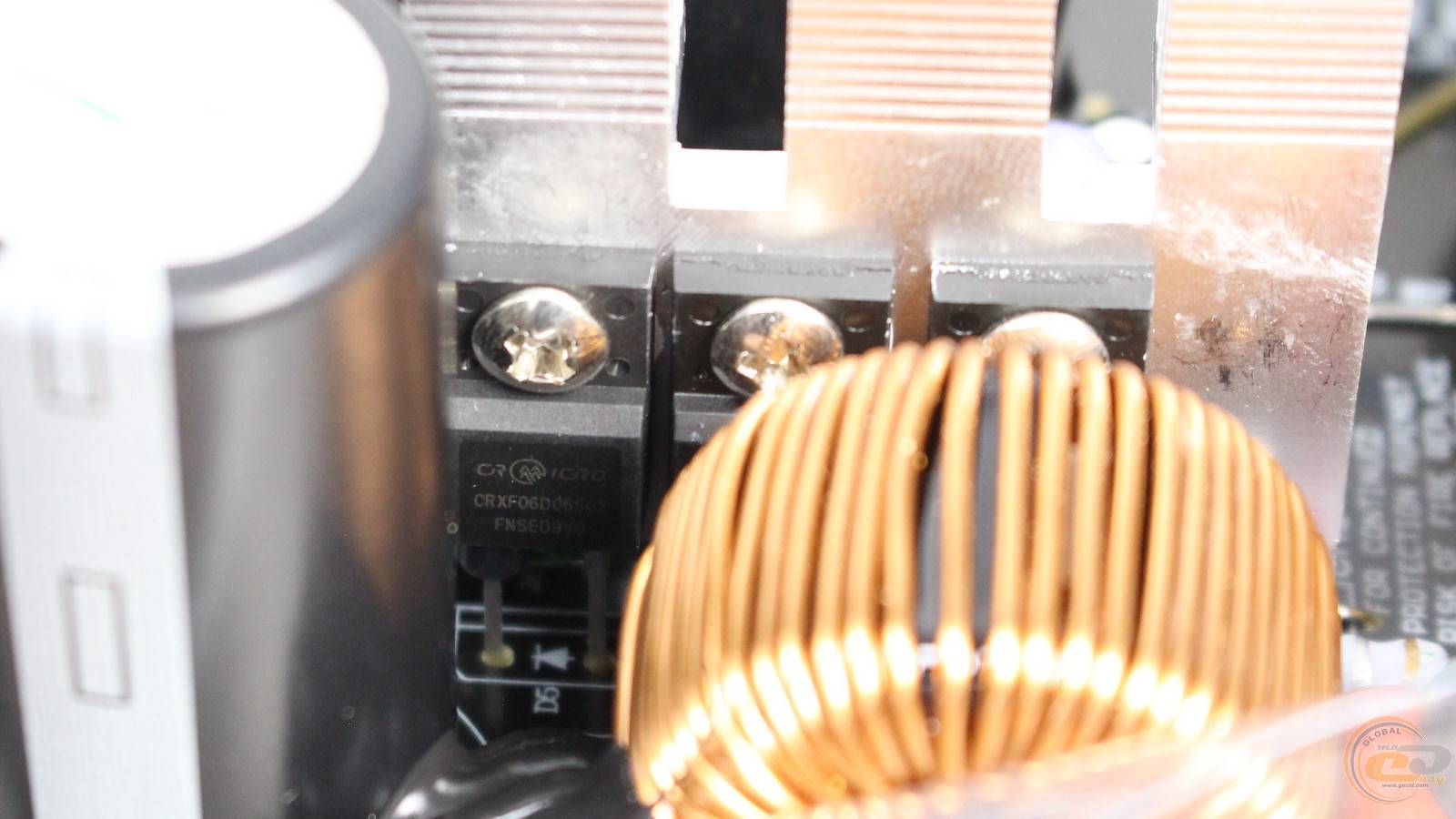

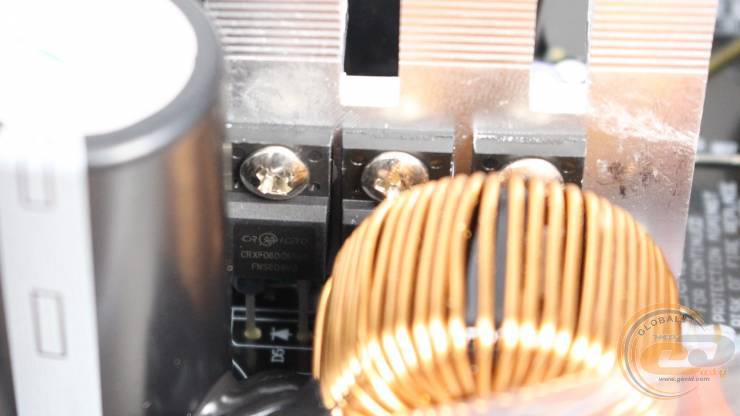

Серед них - повний набір із діода Шотткі China Resources Microelectronics CRXF06D065G2 та пари польових транзисторів, ймовірно також китайського походження.

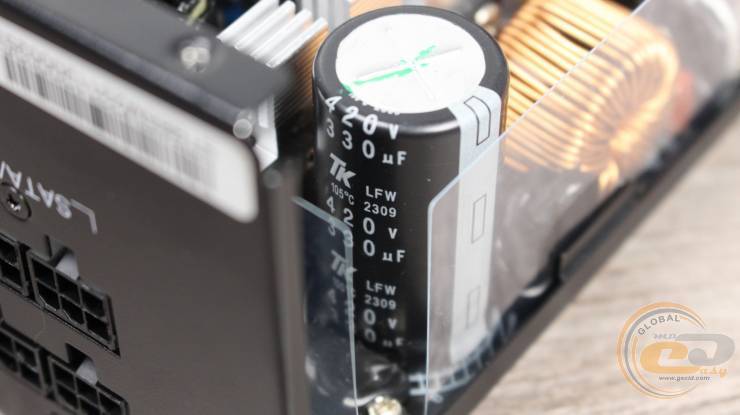

Вхідний конденсатор виготовлений японською компанією TK. Це високотемпературне рішення, яке, втім, отримало досить малу як для 650-ватника ємність — 330 мкФ.

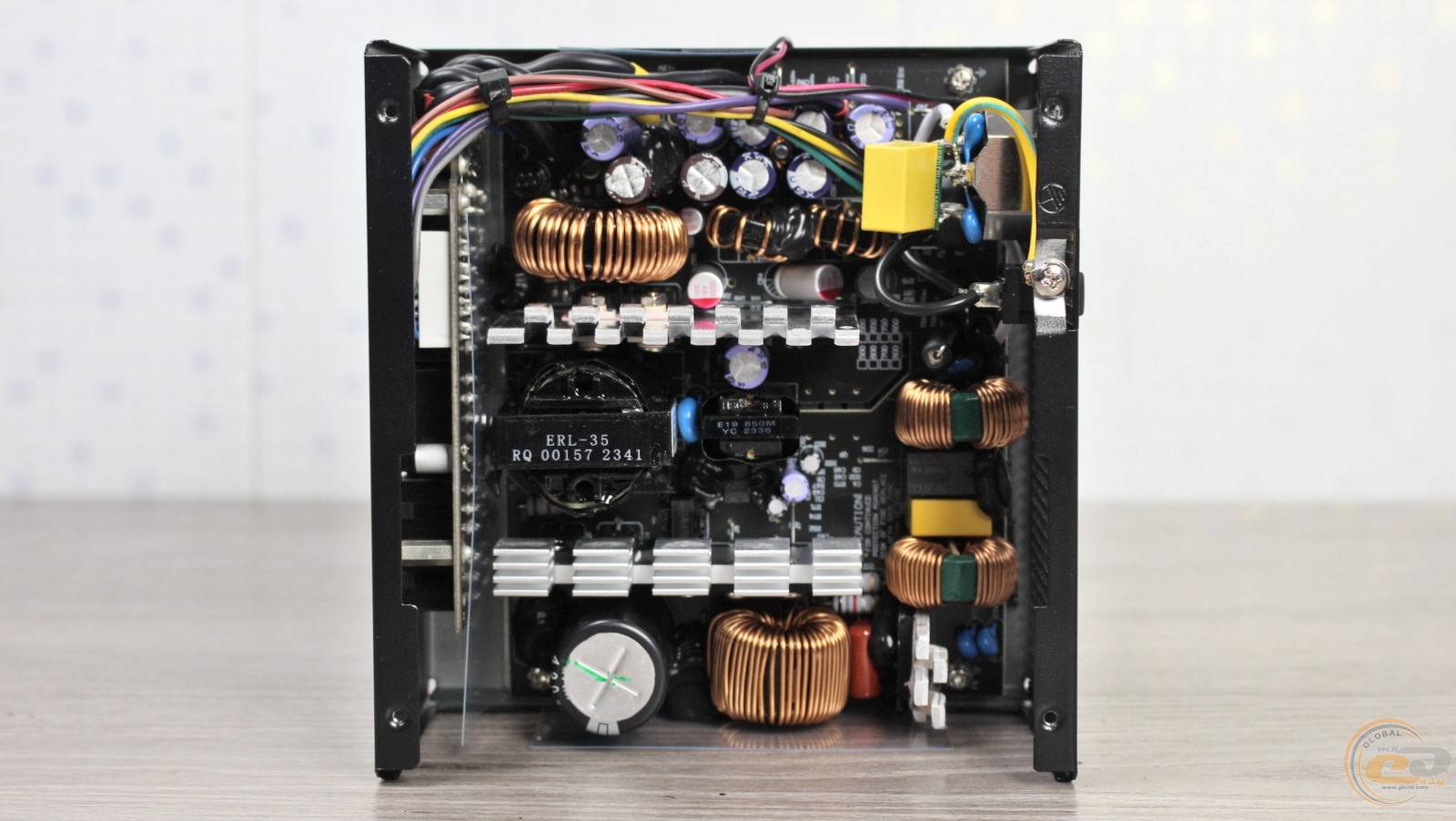

В основі пристрою використовується двотактний прямоходовий перетворювач (Double Forward Topology), що властиво для доступних блоків живлення.

Втім, наявність трьох окремих дроселів у вторинному колі Thermalright TB-650 вказує на роздільну стабілізацію вихідних напруг, що вигідно відрізняє його від відверто бюджетних моделей. Поруч видно пару надійних твердотільних конденсаторів.

А от у вузлі фільтрації та інших розпаяні електроліти від китайських виробників Mscon і Asia X.

Що ж до захистів, то виробник обмежується загальним формулюванням “Multi-line protection”, під яким зазвичай мають на увазі наявність схем захисту, реалізованих окремо для кожної із основних ліній живлення. Водночас конкретний перелік або деталі щодо цих захистів у специфікаціях не наводяться.

Крос-навантажувальні характеристики

Переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

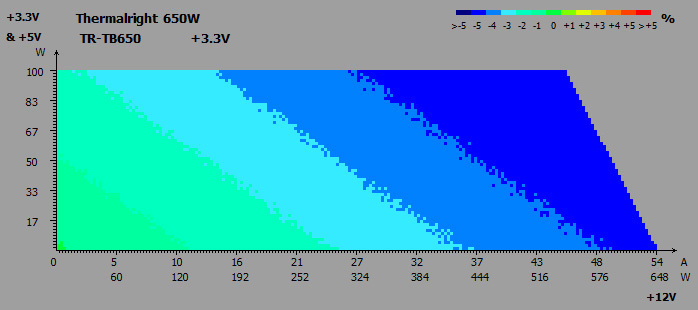

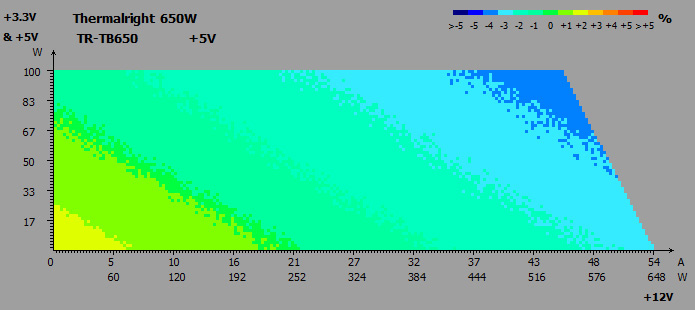

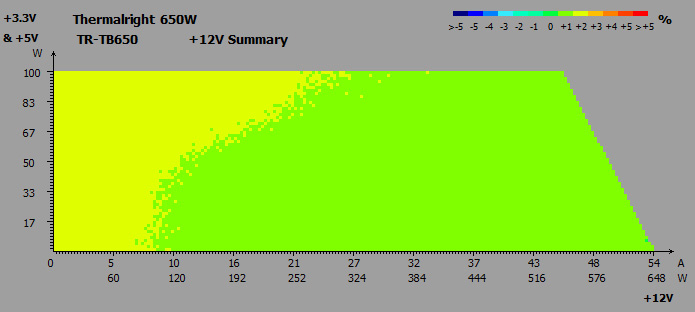

Під час крос-навантажувальних тестів на основних лініях Thermalright TB-650 були зафіксовані такі відхилення:

• лінія +3,3В: від -5% до -1%;
• лінія +5В: від -4% до +2%;
• лінія +12В: від +1% до +2%.

Найбільш завантажений канал живлення +12В продемонстрував дивовижну стабільність. Що стосується молодших ліній, то напруги на них відхиляються у ширшого діапазоні, але усі отримані нами значення не виходять за допустимі межі.

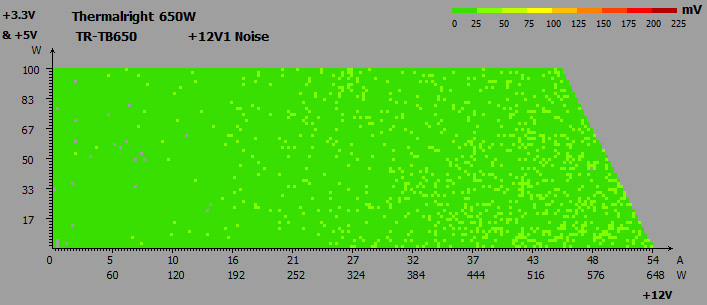

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

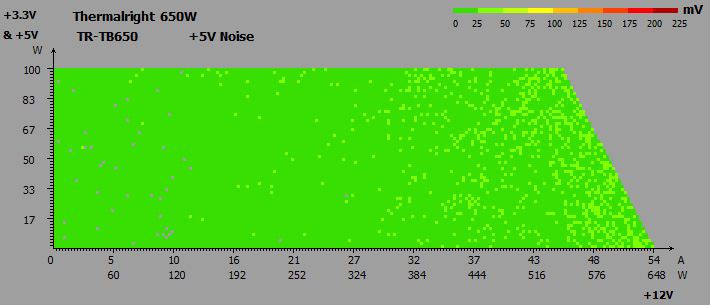

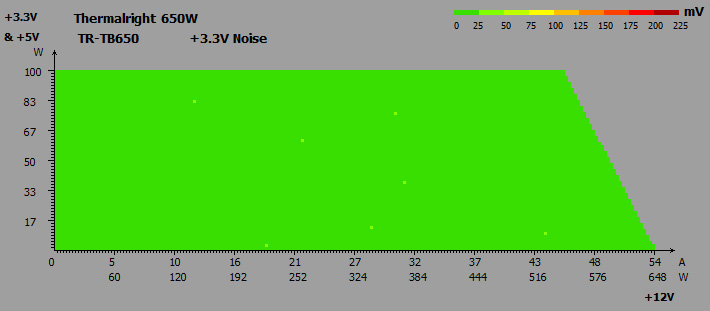

Пульсації виявилися невеликими — на всіх трьох каналах вони були у межах 50 мВ.

Чергова лінія живлення + 5VSB

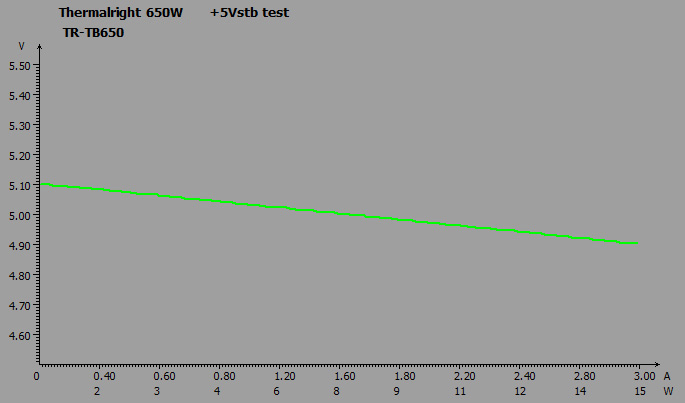

Все в нормі і з напругою чергової лінії живлення. Залежно від навантаження, вона змінюється у допустимих межах: від 5,1 до 4,9 В, або ±2%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC, набраний у повному складі, також добре справляється зі своїми обов'язками. Так, максимальне значення коефіцієнта PF досягає 0,99 при номінальних 650 Вт.

ККД

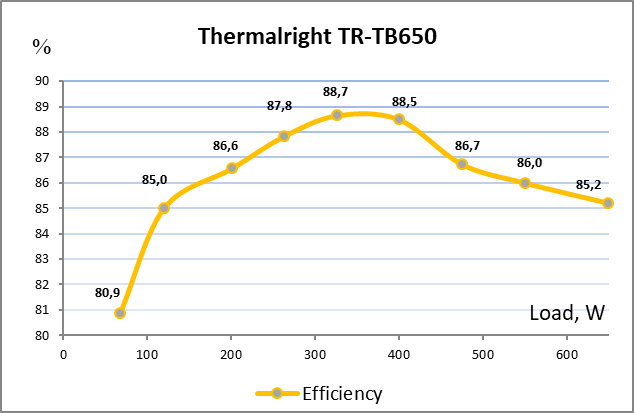

Енергоефективність блока живлення відповідає сертифікату 80 PLUS Bronze, адже при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 85%, 88% і 85% відповідно.

Система охолодження і температурний режим

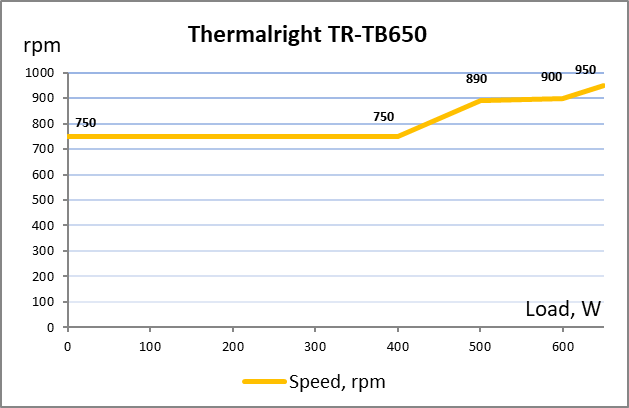

Пропелер дуже тихо обертається до навантаження 500 Вт, а далі звук від нього можна охарактеризувати як тихий. При цьому швидкість лопатей постійно знаходиться в дуже вузькому діапазоні 750-950 об/хв.

Після 20-хвилинного навантаження потужністю 600 Вт головний трансформатор прогрівся до 77°C, що є цілком прийнятним показником. Інші компоненти виявилися ще холоднішими.

Зауважимо, що такому низькому рівню нагрівання та скромній швидкості обертання вентилятора сприяла і невисока температура у нашій тестовій лабораторії — вона становила +17°C.

Практичні випробування на реальній конфігурації

Цікаво було побачити, як Thermalright TB-650 поводить себе в реальній системі. Для тесту було зібрано потужний ПК із 12-ядерним 24-потоковим процесором AMD Ryzen 9 5900X та відеокартою Palit GeForce RTX 3090 GamingPro з TDP близько 350 Вт.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Роздільна стабілізація вихідних напруг коректно відпрацювала на всіх трьох каналах. Відхилення перебували у вузькому діапазоні від +2,1% до +3,2%, а різниця між показниками в простої та під навантаженням склала лише 0,2-0,9%. Просідань нижче номінальних значень зафіксовано не було.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника дуже низьким енергоспоживанням у вимкненому стані комп'ютера (3 Вт) і в сплячому режимі (5 Вт).
Підсумок

Блок живлення Thermalright TB-650 (TR-TB650) підкуповує цілим «букетом» характеристик: потужністю 650 Вт, сертифікатом 80 PLUS Bronze, роздільною стабілізацією напруг, повністю модульним під’єднанням кабелів та вхідним японським конденсатором. І все це поєднується з привабливим цінником ₴2499 або $57, а також 5-річною гарантією від виробника.

При цьому пристрій без проблем здатний видавати заявлену потужність: вихідні напруги на реальній конфігурації продемонстрували відмінну стабільність, а рівень пульсацій виявився значно нижчим за допустимі межі. Додатково потішило невисоке нагрівання компонентів та низька швидкість обертання вентилятора.

Водночас, з огляду на вартість, без певних компромісів не обійшлося. Насамперед це стосується елементної бази — всі електролітичні конденсатори, за винятком вхідного, виготовлені китайськими виробниками. Крім того, попри підтримку стандарту ATX 3.0, у Thermalright TB-650 відсутній конектор PCIe 5.0 (12VHPWR) для живлення сучасних відеокарт, що дещо обмежує потенціал майбутнього апгрейду системи. Також виробник не конкретизує перелік реалізованих захистів, хоча їх наявність у пристрої очевидна. Втім, ці аспекти не є критичними і не заважають нам рекомендувати даний блок живлення до придбання.

Переваги:

• хороший рівень ККД (80 PLUS Bronze);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні потужної конфігурації;
• вхідний конденсатор японського походження;
• модульні плоскі кабелі-шлейфи;
• дуже комфортний рівень шуму на всьому діапазоні навантажень;
• низьке нагрівання внутрішніх компонентів;
• 5 років гарантії.

Особливості:

• використання переважно китайських електролітичних конденсаторів;
• відсутність конектора PCIe 5.0 (12VHPWR).

Автор: Олесь Пахолок

Висловлюємо подяку інтернет-магазину TELEMART.UA за наданий для тестування блок живлення.
