Огляд SAMA XP1000V3 (XPH1000-A): кіловатний блок живлення з відмінним охолодженням

Якщо у вас є бажання придбати потужний блок живлення з «платиновим» сертифікатом і водночас дещо зекономити, тоді цей матеріал буде для вас корисним.

У ньому ми розповімо про кіловатник SAMA XP1000V3 (XPH1000-A), який для тестування нам надав інтернет-магазин TELEMART.UA. Саме цієї моделі наразі немає в продажу, але доступні інші блоки живлення цього виробника. Якщо про бренд SAMA ви чуєте вперше, то ось тут можна дізнатися коротку його історію.

Ми ж, дещо забігаючи наперед, відзначимо, що в даному пристрої цілком прогнозовано є сліди економії. Проте виробник явно намагався знайти оптимальний баланс між ціною та наповненням. А якщо говорити про вихідні показники, рівень шуму й нагрівання, то новинка не поступається рішенням від значно іменитіших брендів.

Специфікація

Модель	SAMA XP1000V3 (XPH1000-A)
Тип	ATX12V 3.0
Максимальна потужність, Вт	1000
Потужність каналу +12В, Вт	999,6
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	20
Сила струму каналу +5В, А	20
Сила струму каналу +12В, А	83,3
Сила струму каналу -12В, А	0,4
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	8 − 15
ККД, %	≤94
Сертифікація 80 PLUS	Platinum
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	140 х 140 х 25
Розміри блока живлення (Д х Ш х В), мм	150 х 150 х 86
Гарантія, років	3
Сайт виробника	SAMA
Сторінка лінійки	SAMA XP Series

Паковання та комплект постачання

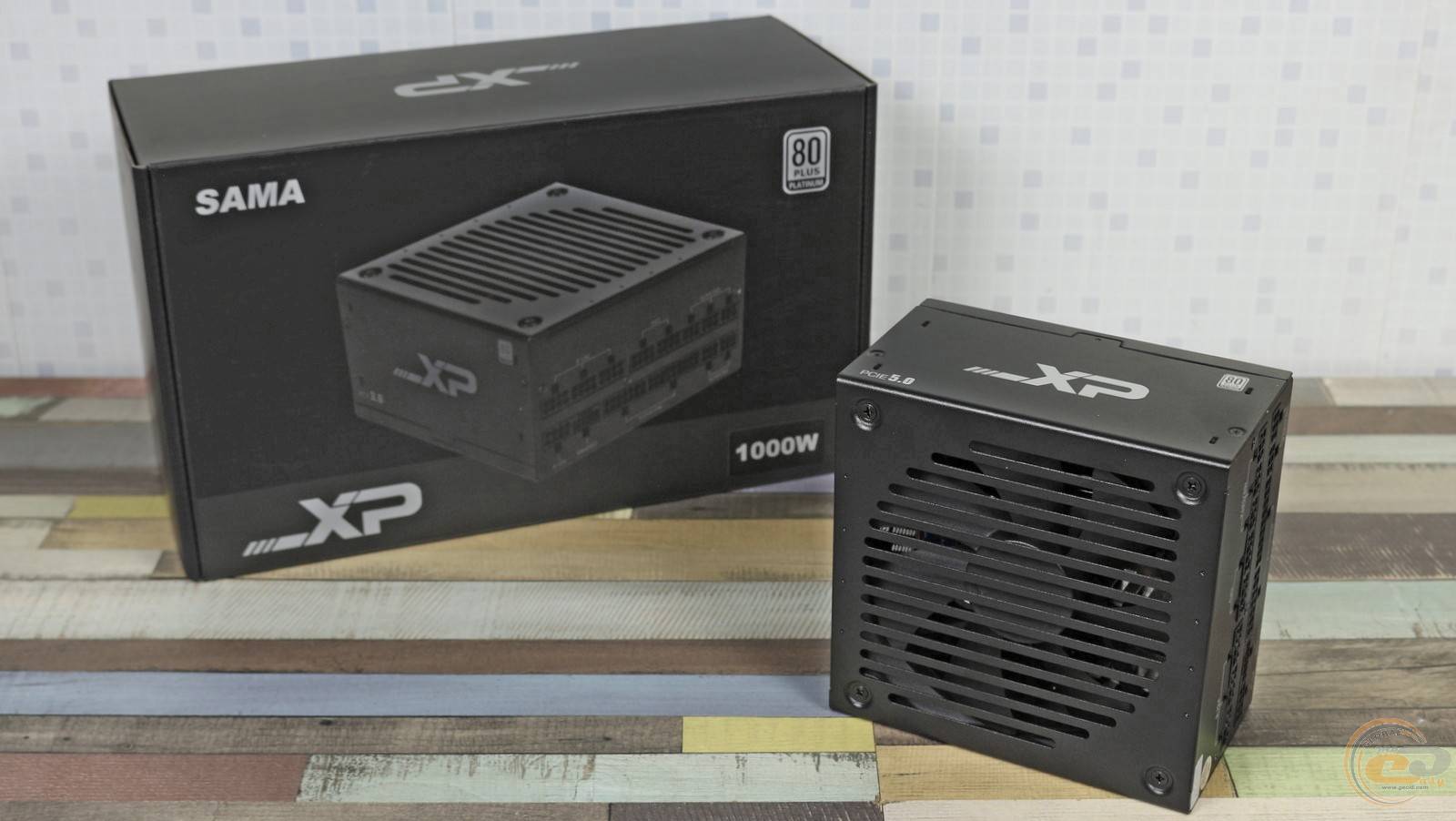

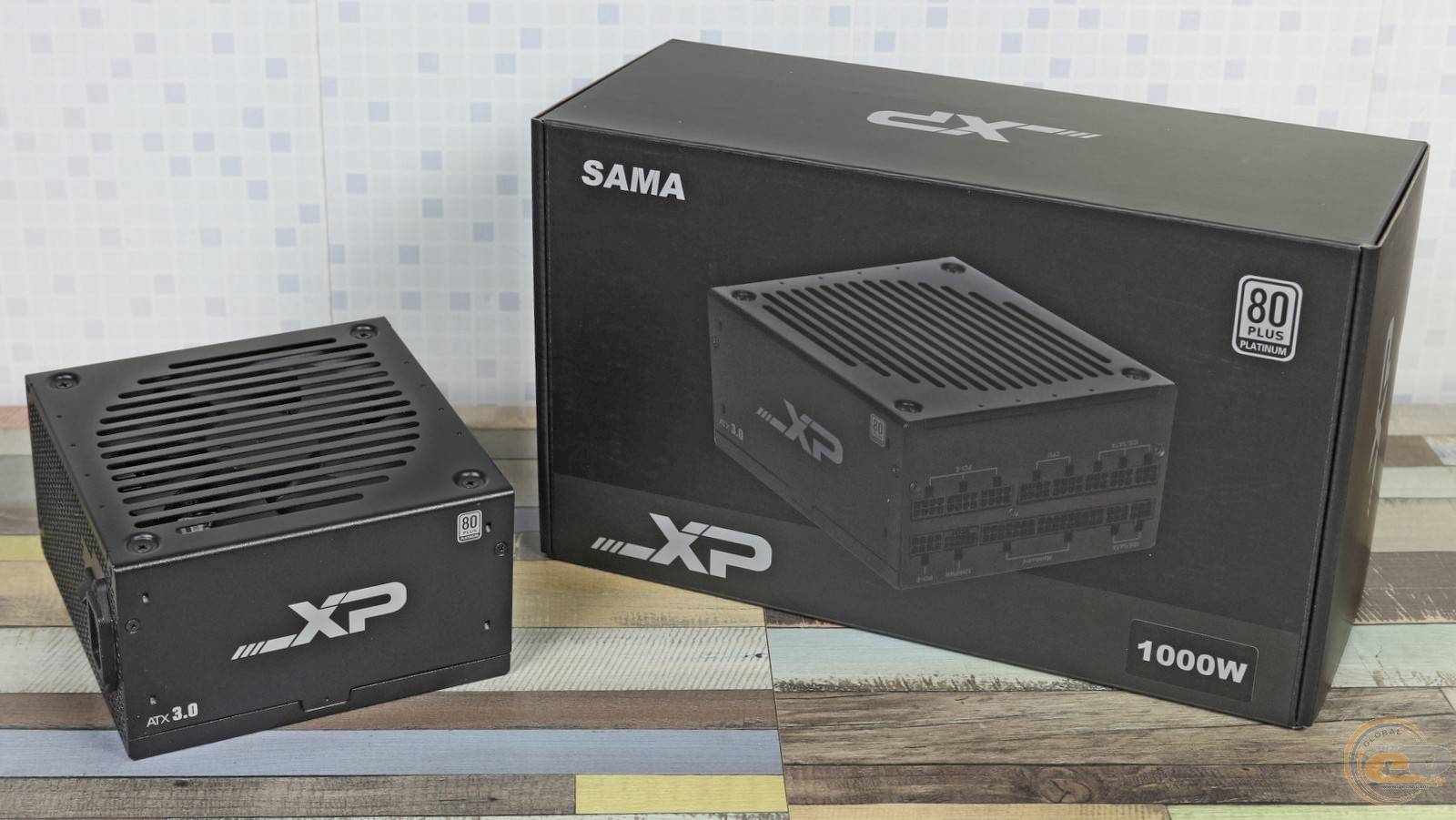

Про захист пристрою під час транспортування добре подбали: зовні маємо коробку з простого картону, всередині якої є ще одна, уже з кольоровою поліграфією. Остання уніфікована для всіх трьох пристроїв лінійки SAMA XP: потужністю 850, 1000 та 1200 Вт. Також тут є деяка корисна інформація про них, але переліку електротехнічних показників та списку конекторів, на жаль, немає.

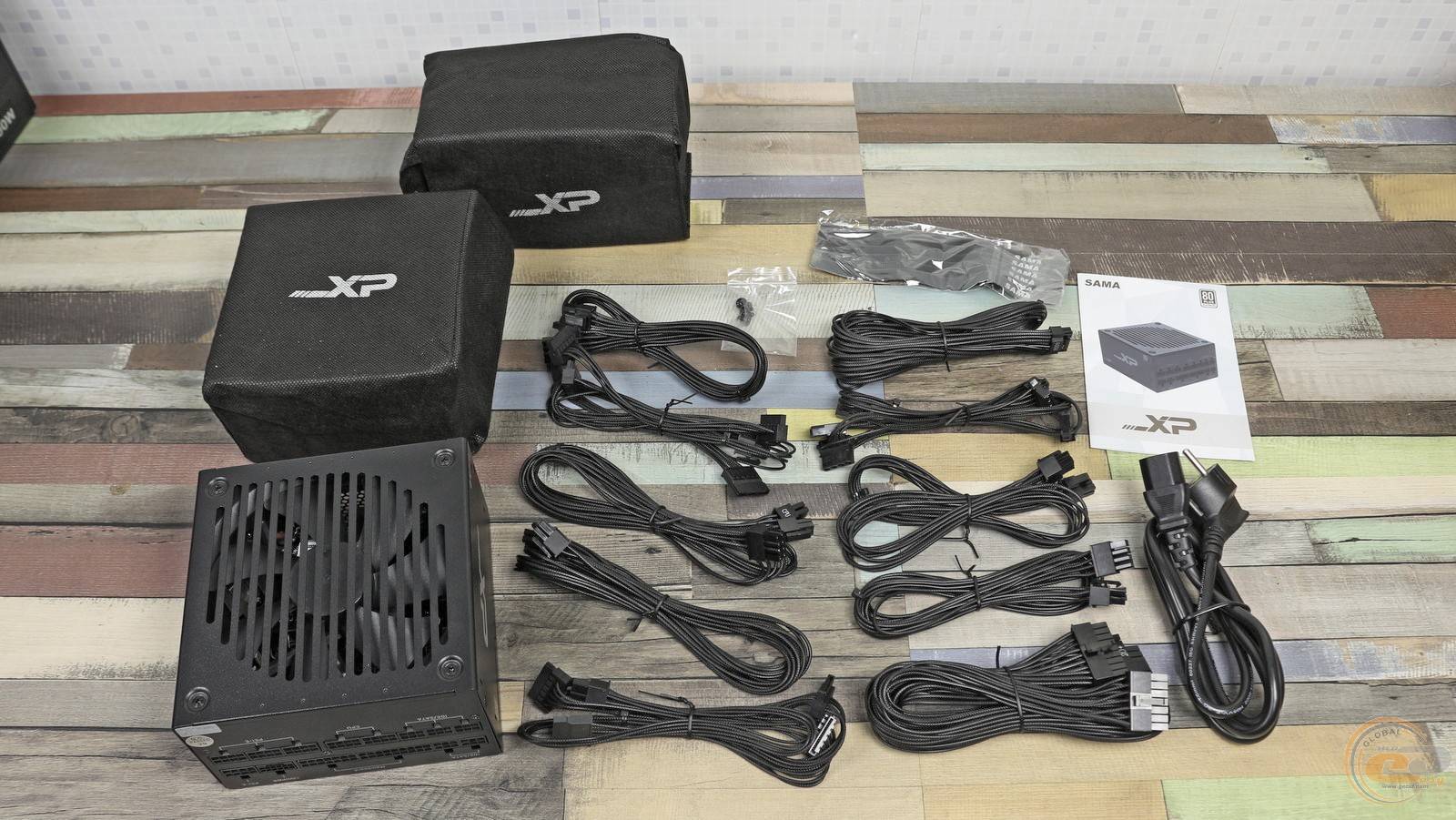

Комплект постачання дуже багатий: маємо два чохли, кабель живлення та модульні провода, набір багаторазових стяжок, кріпильні гвинти та паперову документацію.

Зовнішній вигляд

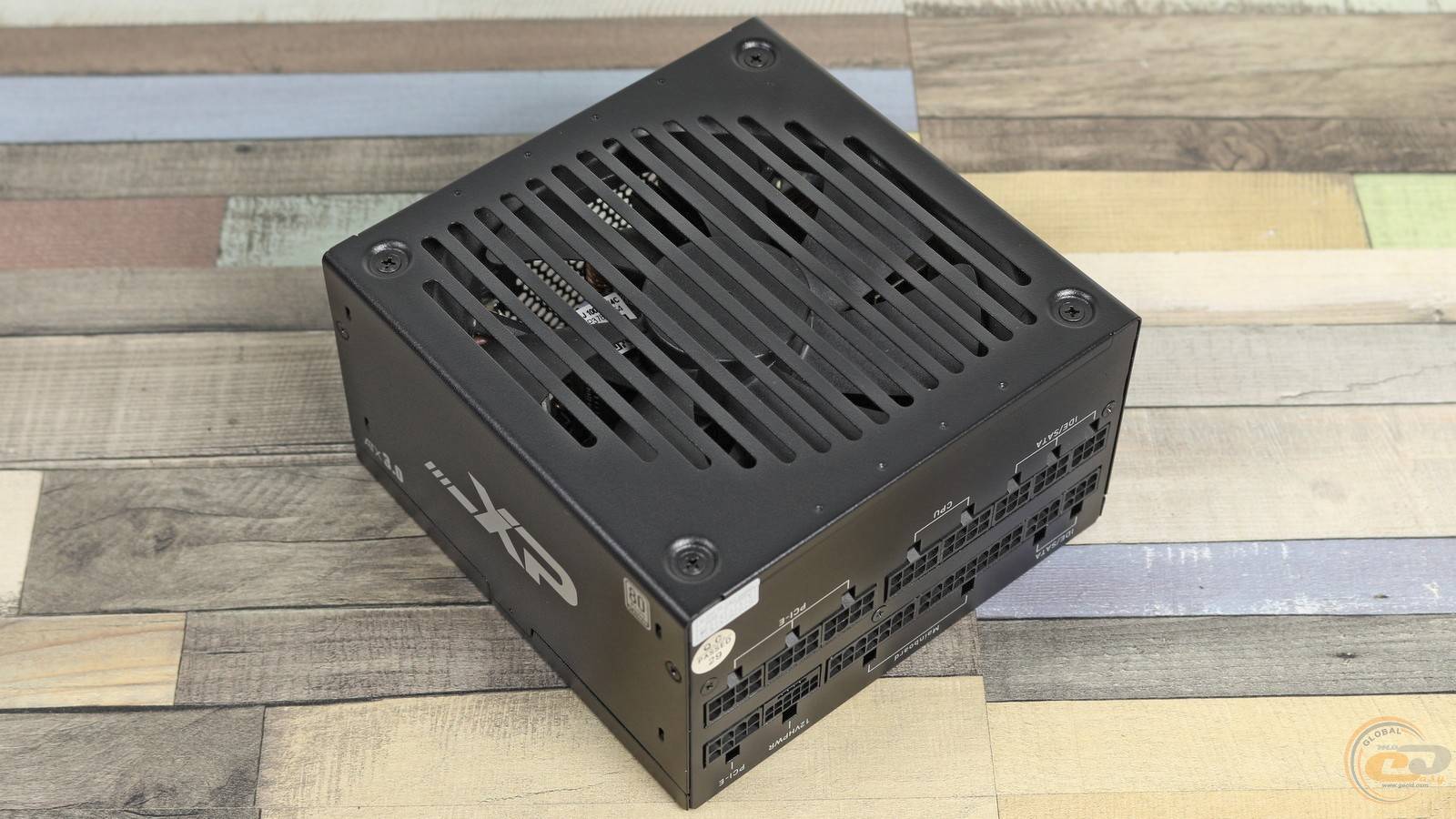

Попри значну потужність, всі три моделі SAMA XP отримали досить компактні габарити 150 х 150 х 86 мм — мінімально можливі для пристроїв із 140-мм пропелерами. Корпус новинки покритий чорною матовою фарбою, але при бажанні дані блоки живлення можна придбати і у білому виконанні.

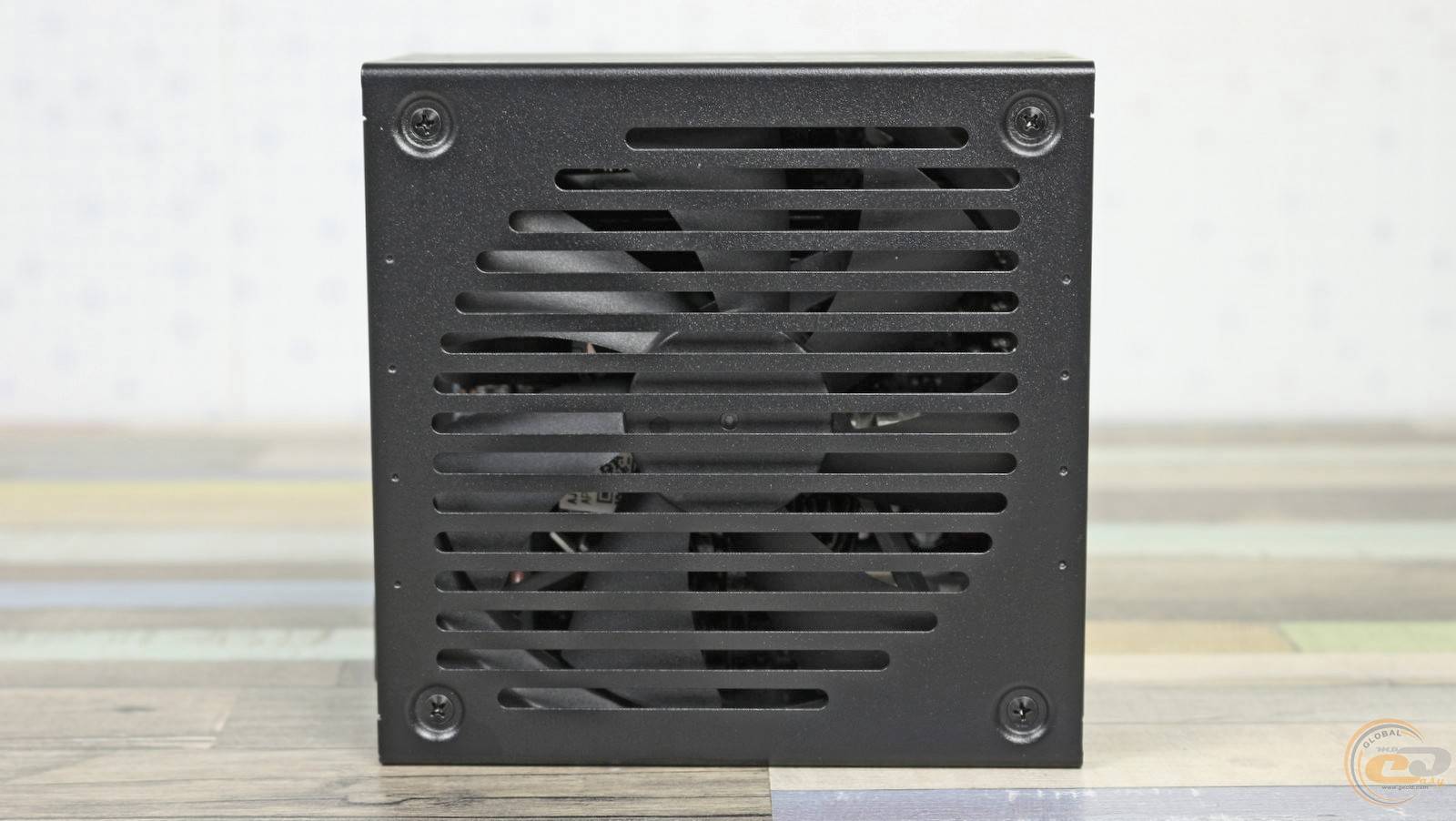

Вирізи над вентилятором постаралися зробити дещо оригінальними. В цілому ж оформлення близьке до мінімалістичного, що є нормою для блоків живлення, які частіше всього заховані в глибині корпусу, подалі від очей.

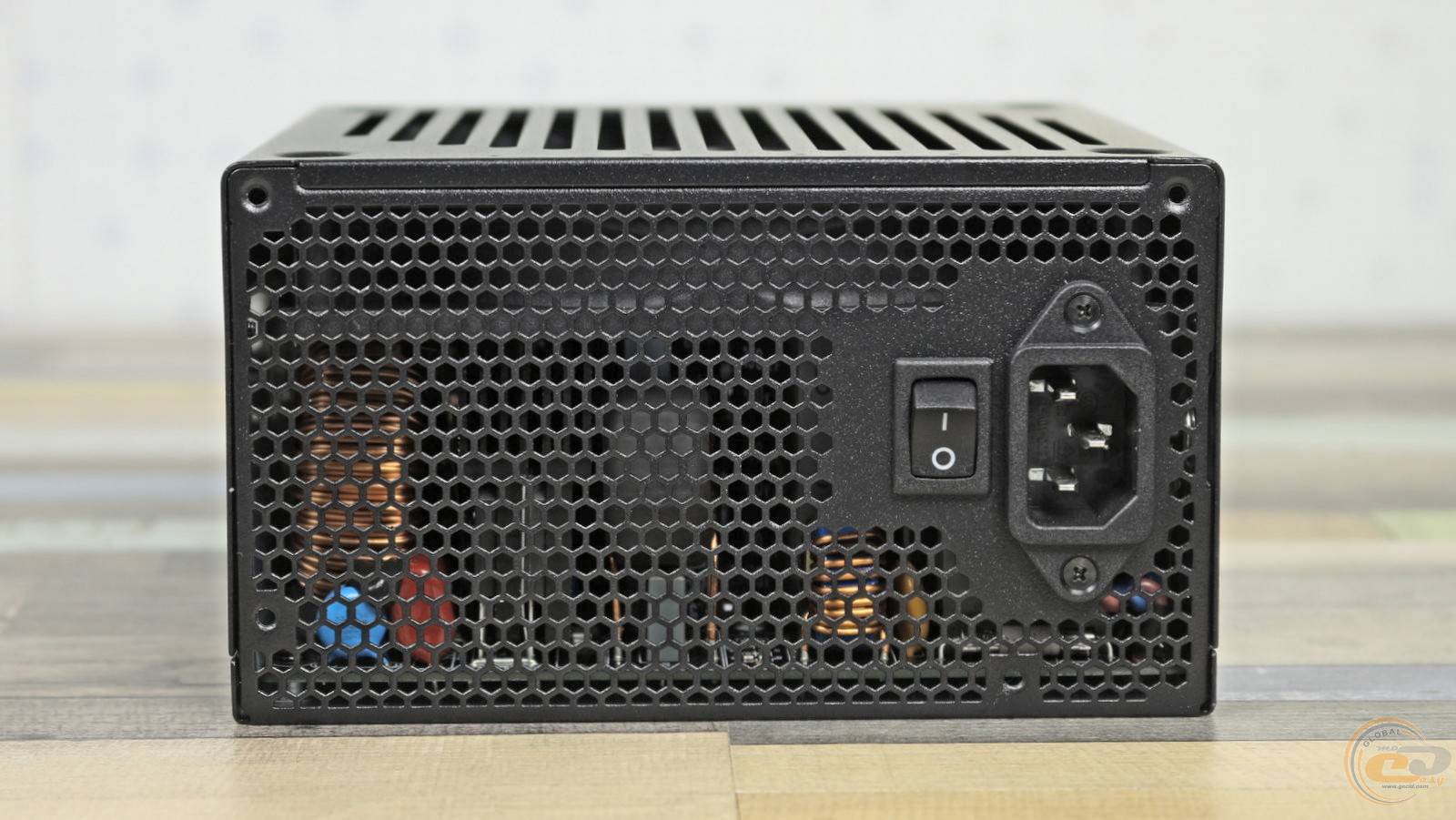

Тильна панель SAMA XP1000V3 отримала отвори-стільники, вимикач і роз'єм живлення.

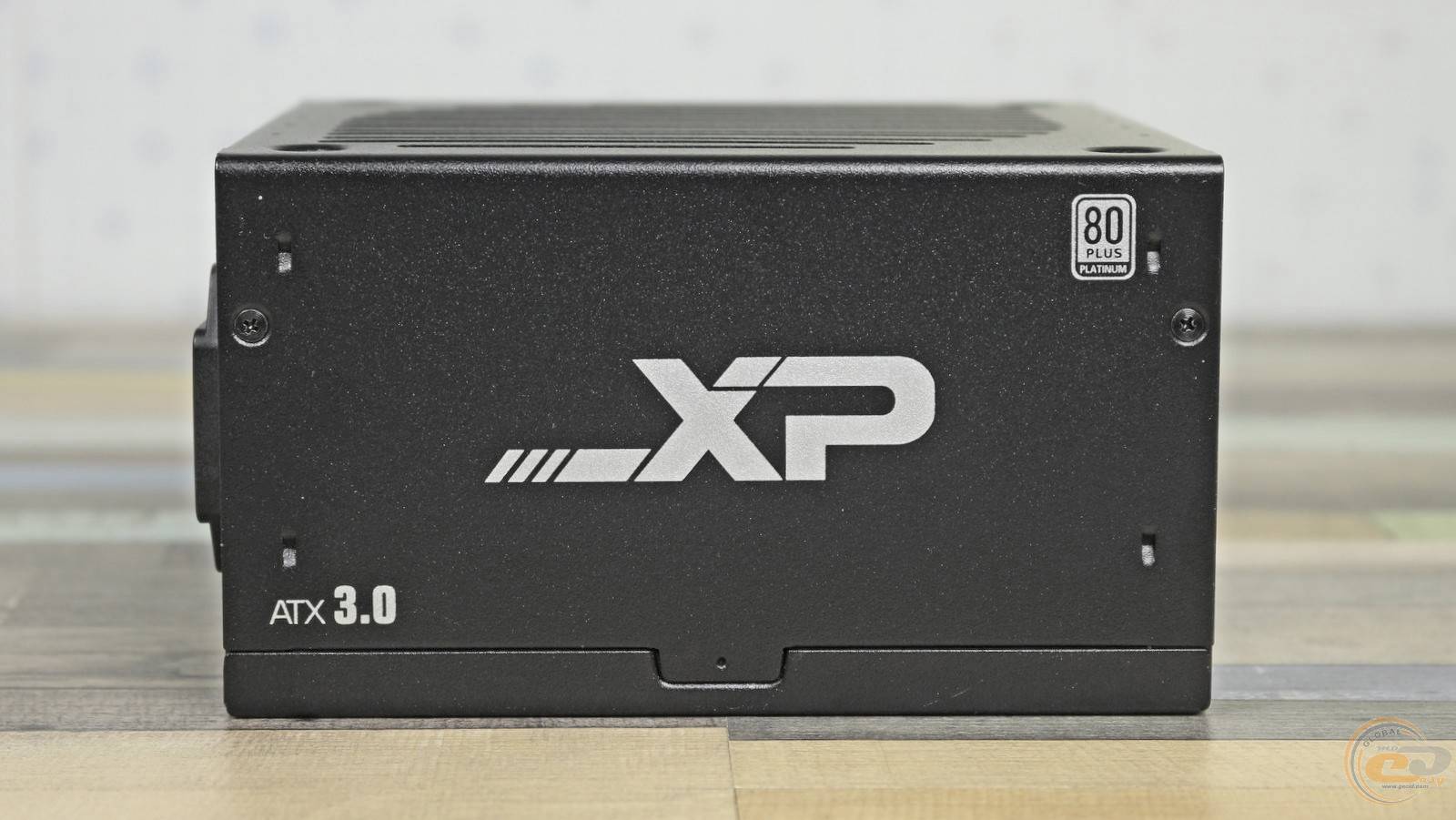

А от обидві боковини прикрашені логотипом 80 PLUS Platinum, позначенням лінійки «XP» та маркуванням підтримки специфікації ATX 3.0. До речі, написи будуть правильно орієнтованими незалежно від способу розташування блока живлення — вентилятором догори чи донизу.

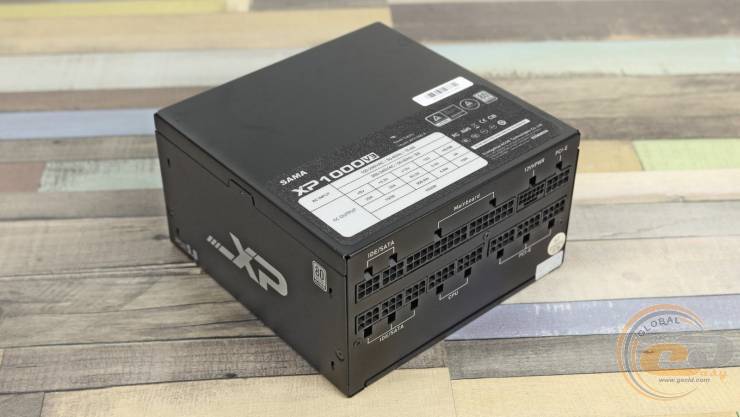

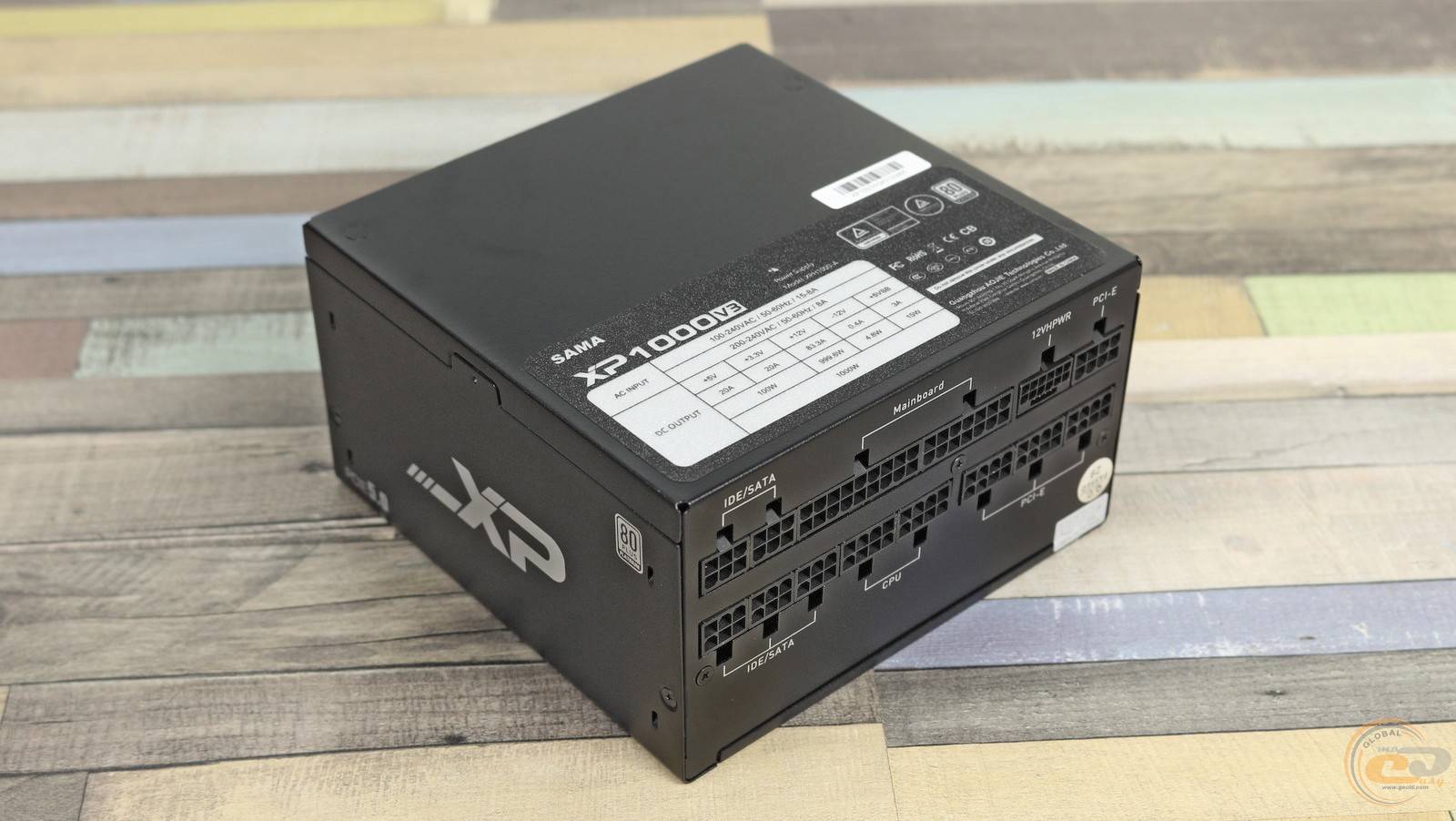

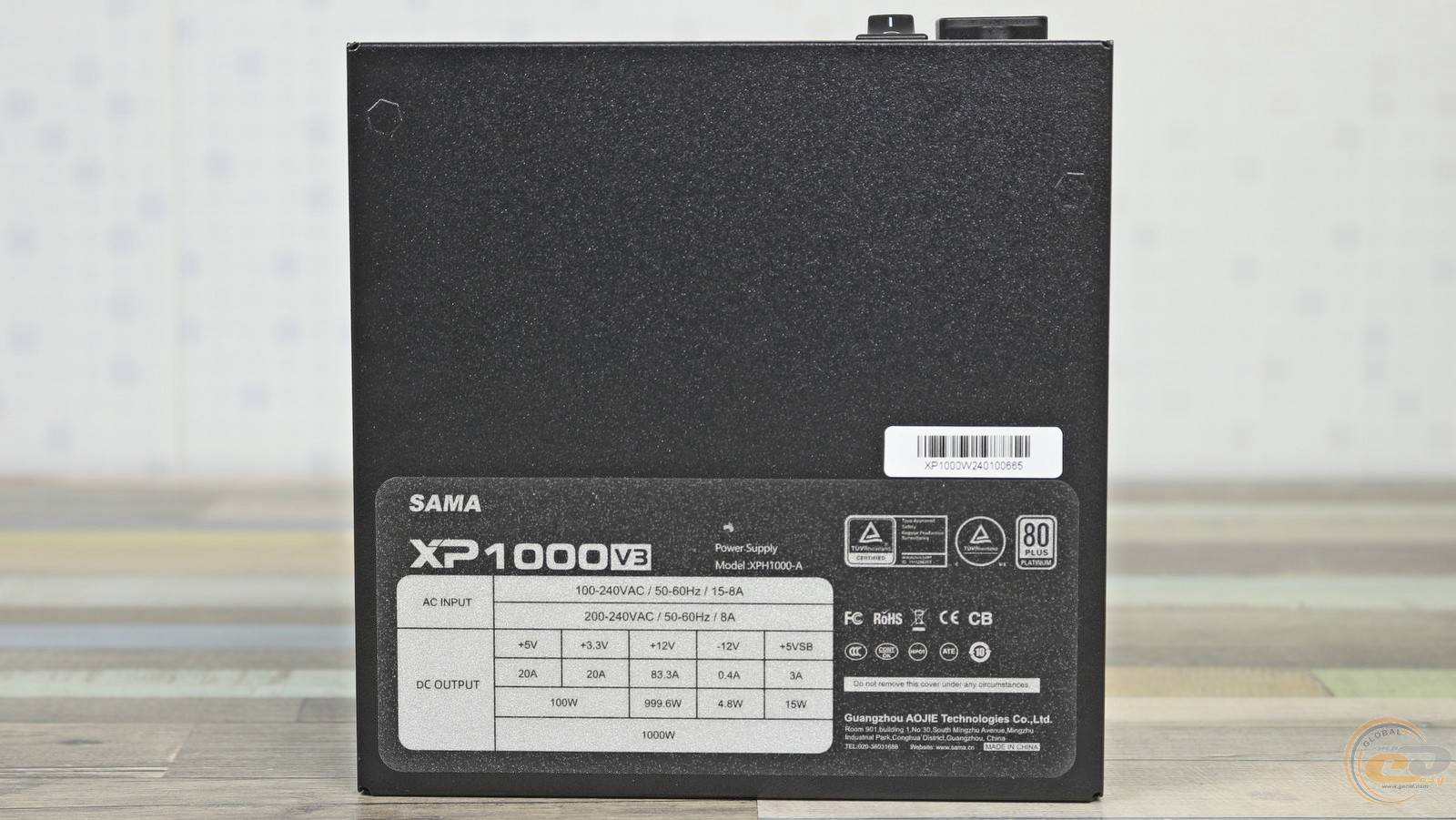

На найбільшій за площею панелі розташована етикетка з електротехнічними характеристиками. Єдина лінія +12В здатна передавати потужність до 999,6 Вт, тоді як молодші канали пропонують 100 Вт на двох або максимум 20 А на кожен із них. Також тут згадана підтримка широкого діапазону вхідної напруги — від 100 до 240 В. В цілому наведені дані цілком відповідають тому, що очікуєш побачити в пристрої такого класу.

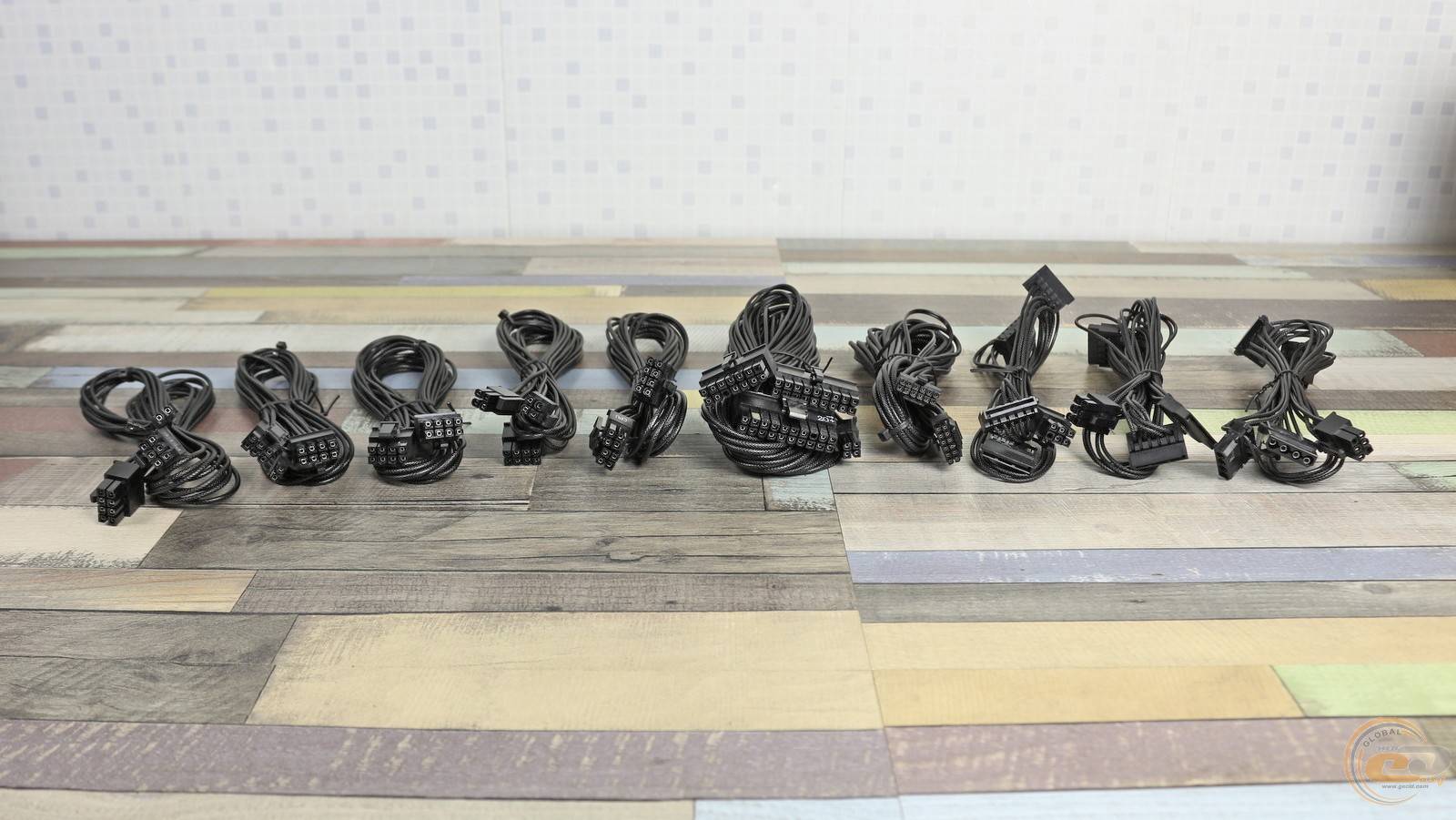

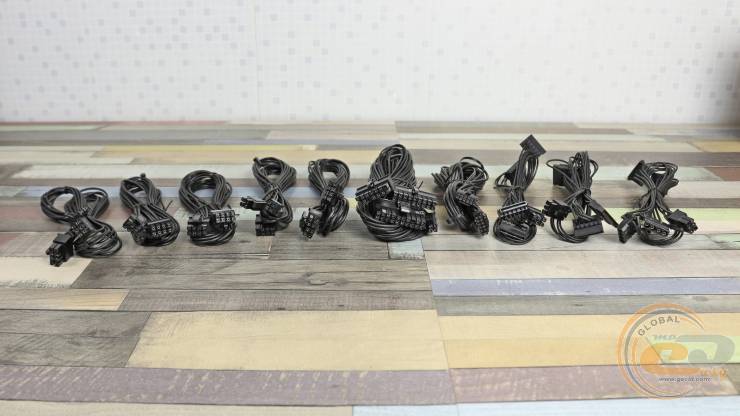

Модульні кабелі поміщені й нейлонове обплетення, яке виглядає стильно й добротно. Їхній калібр не вказаний, але провода конектора PCIe 5.0 є дещо товстішими. Тож дуже ймовірно, що там використані 16 AWG, тоді як інші, швидше за все, стандартні 18 AWG.

Набір доступних конекторів виглядає наступним чином:

Основні конектори живлення — це 20+4-контактний ATX та два 4+4-контактні ATX12V на окремих кабелях. Для живлення відеокарт передбачено лише три 6+2-контактні PCIe та, що приємно, один PCIe 5.0 із потужністю до 600 Вт. Останній, нехай це і не найсвіжіший PCIe 5.1, стане в пригоді при використанні сучасних відеокарт від NVIDIA.

В свою чергу для периферії в наявності є вісім SATA та чотири PATA на трьох кабелях. Тож в цілому потішає як набір конекторів, якого буде достатньо для живлення будь-якої системи з однією відеокартою, так і довжина кабелів.

З під’єднанням також не повинно виникнути труднощів, адже всі конектори отримали відповідні підписи, а їх форма та кількість контактів унеможливлюють неправильне підключення.

Внутрішня будова

Тож із зовнішністю ми вже познайомилися. А що ж цікавого можна побачити усередині тестованого пристрою?

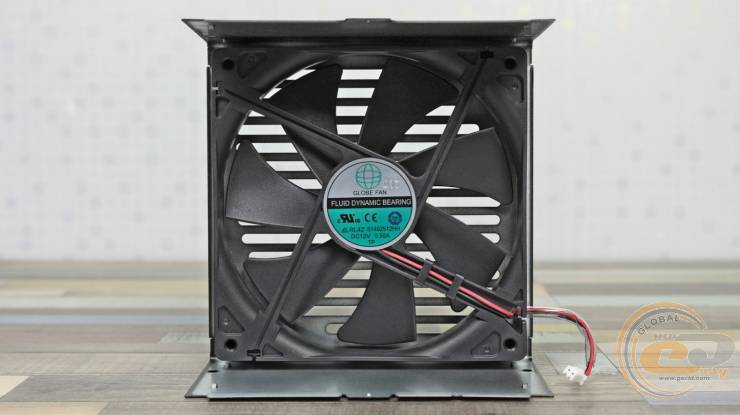

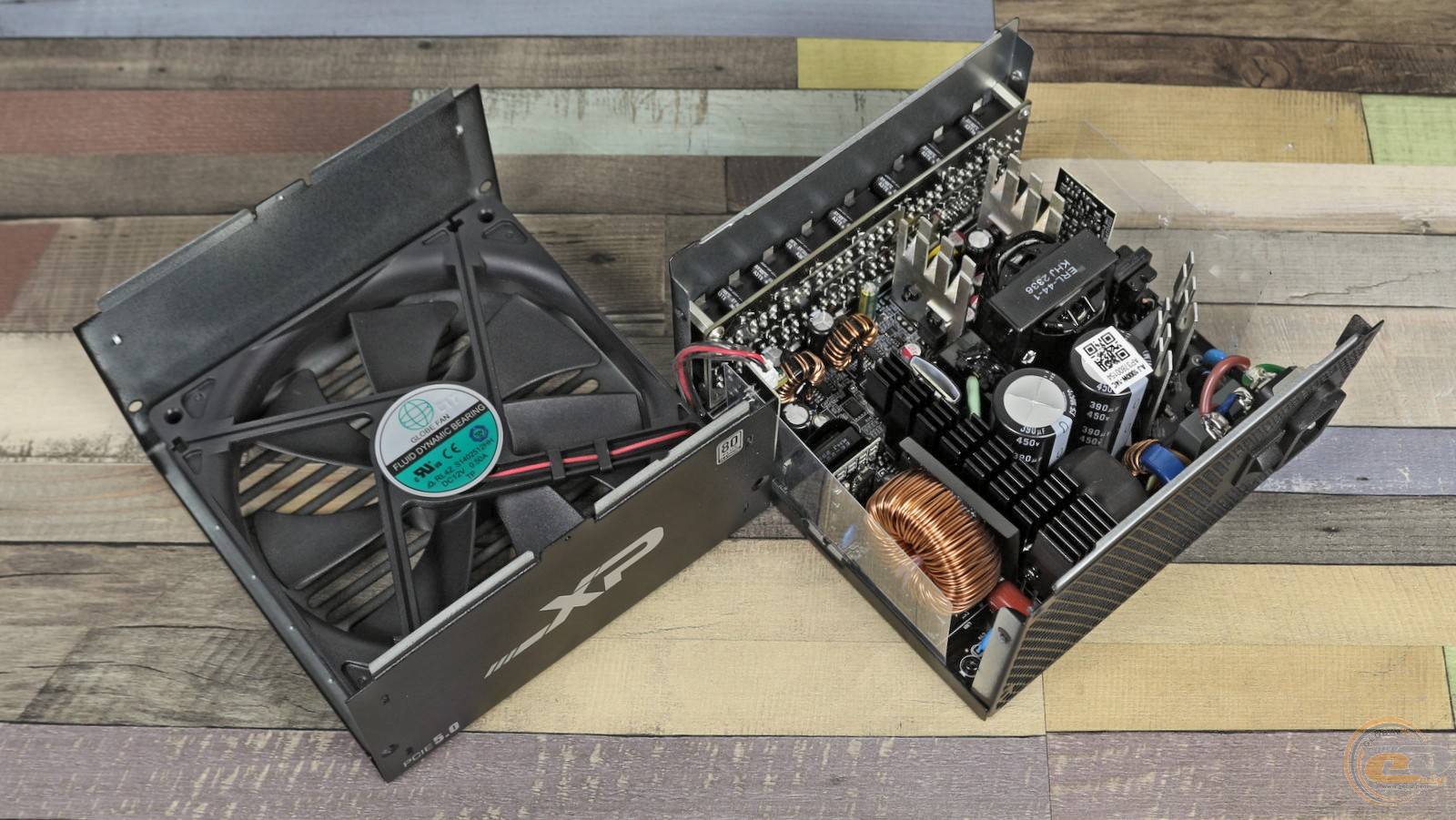

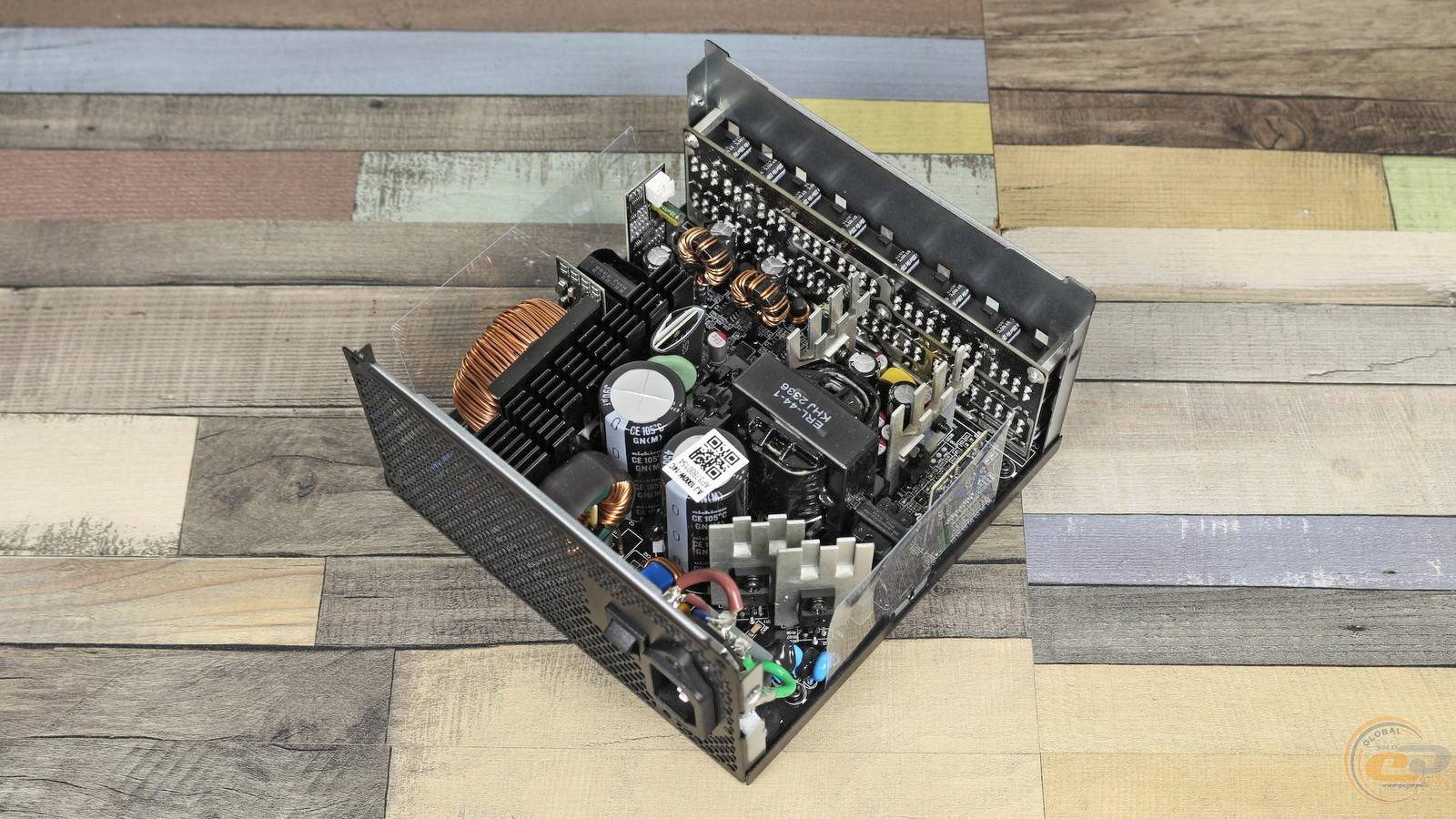

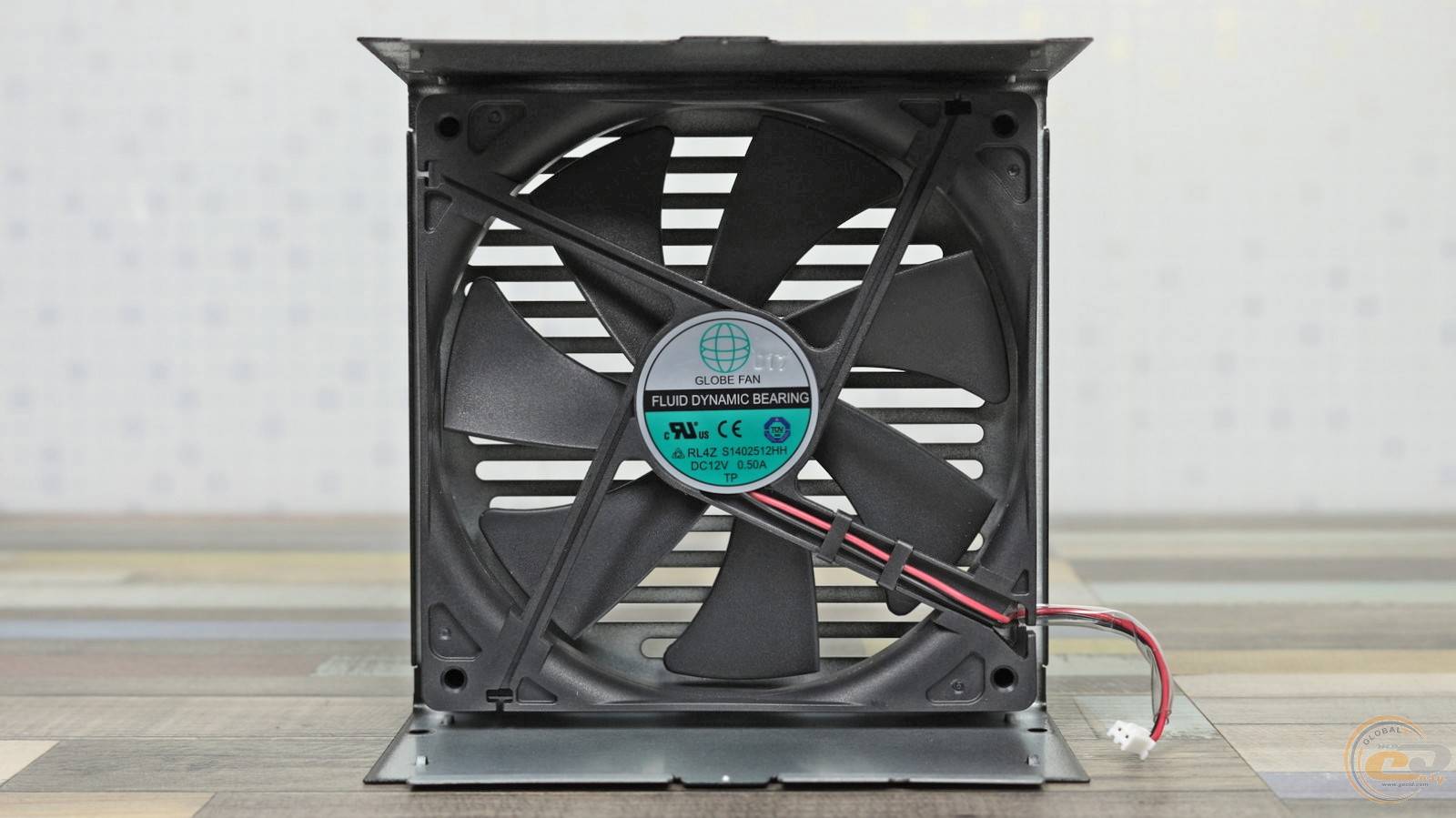

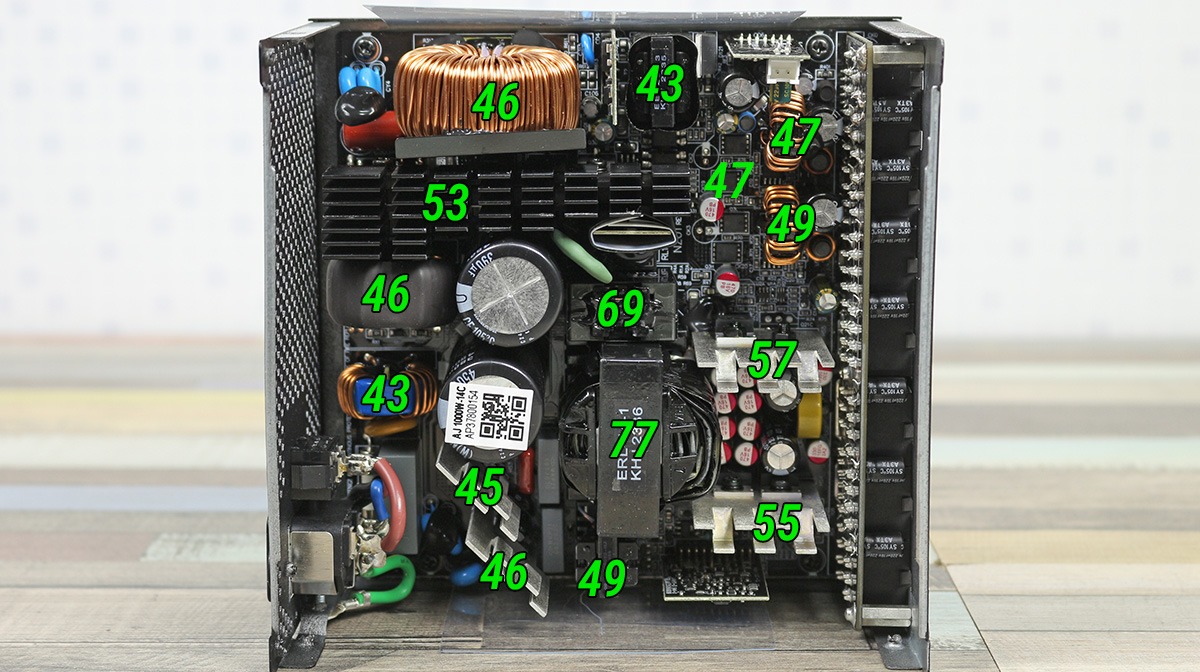

Вентилятор GLOBE FAN S1402512HH оснований на надійному гідродинамічному (FDB) підшипнику. Він має діаметр 140 мм у поєднанні зі звичним 25-мм профілем. А споживає даний елемент до 6 Вт (12 В при 0,5 А) через знімний 2-контактний конектор.

Про відведення тепла від найгарячіших компонентів також подбали належним чином. Найбільший радіатор чорного кольору охолоджує діодну збірку та силові елементи вузла APFC. Ще по парі гребінців відводять тепло від транзисторів первинного та вторинного кіл, по обидва боки від трансформатора.

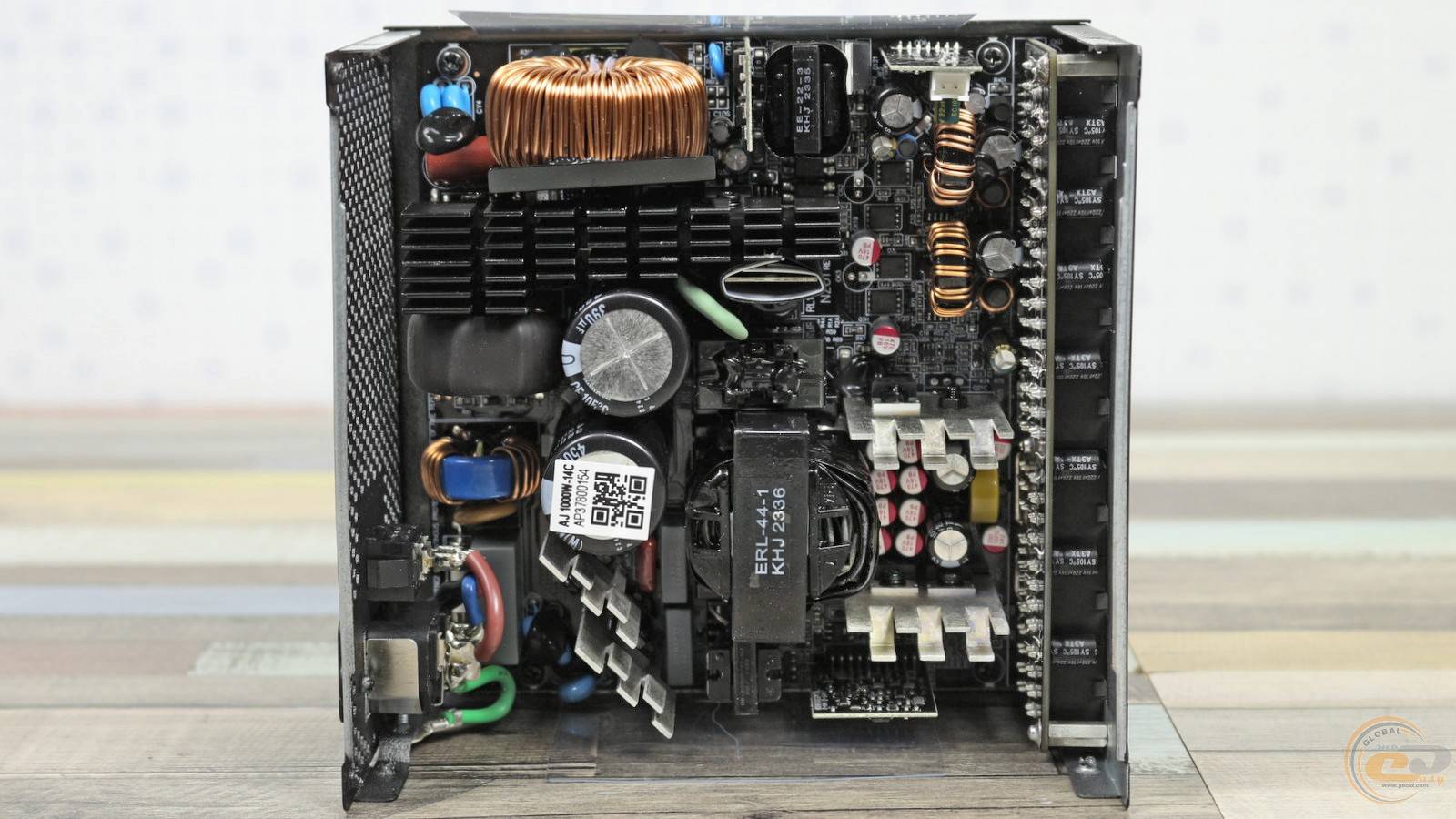

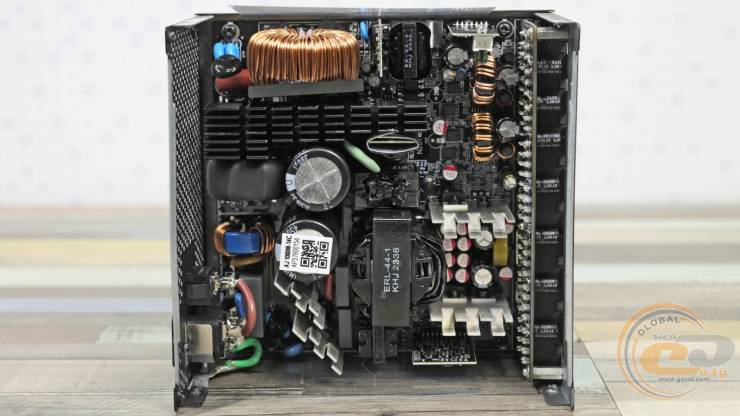

І хоча компонування тут доволі щільне, ми постаралися роздивитися доступні для огляду елементи.

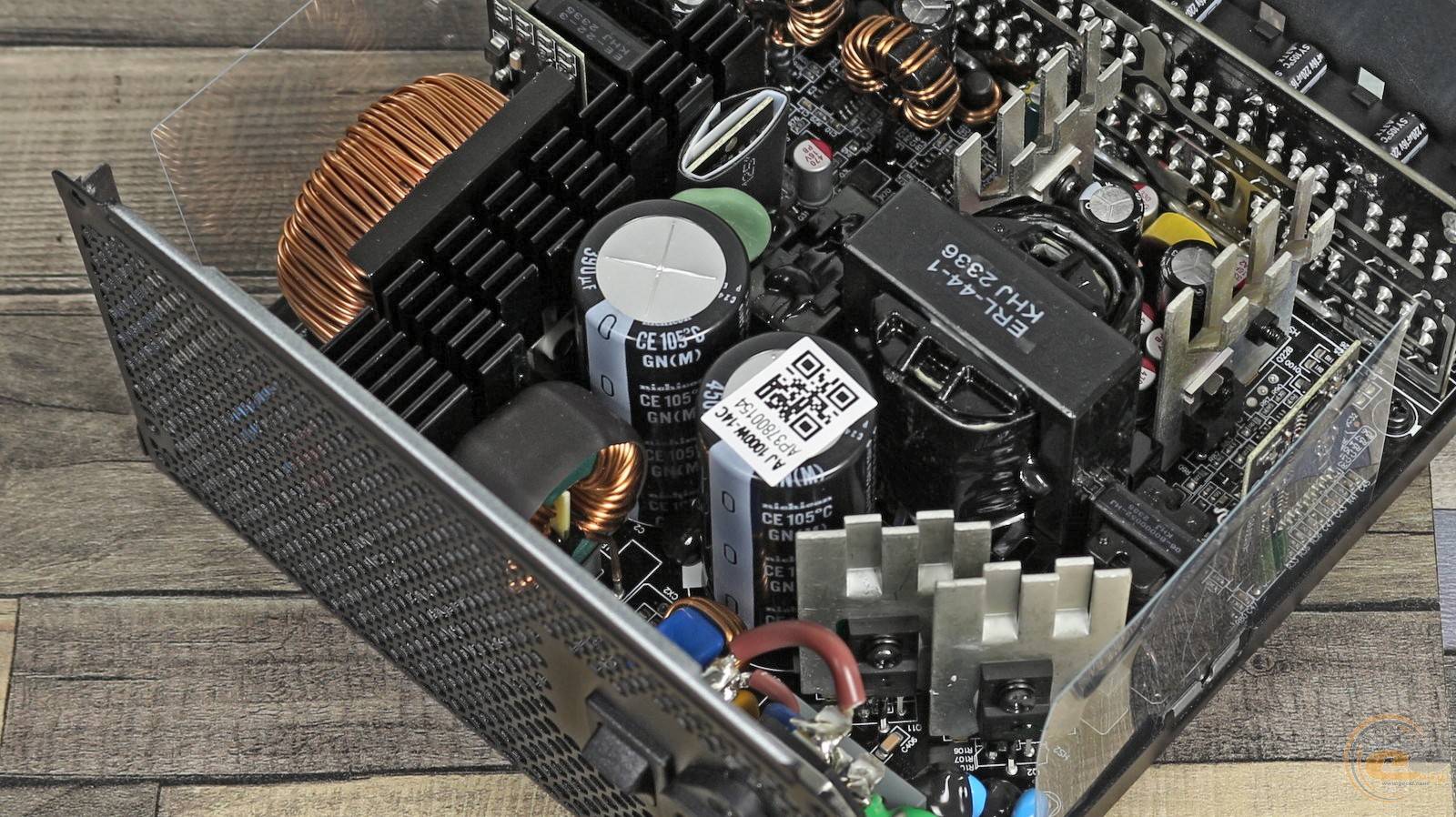

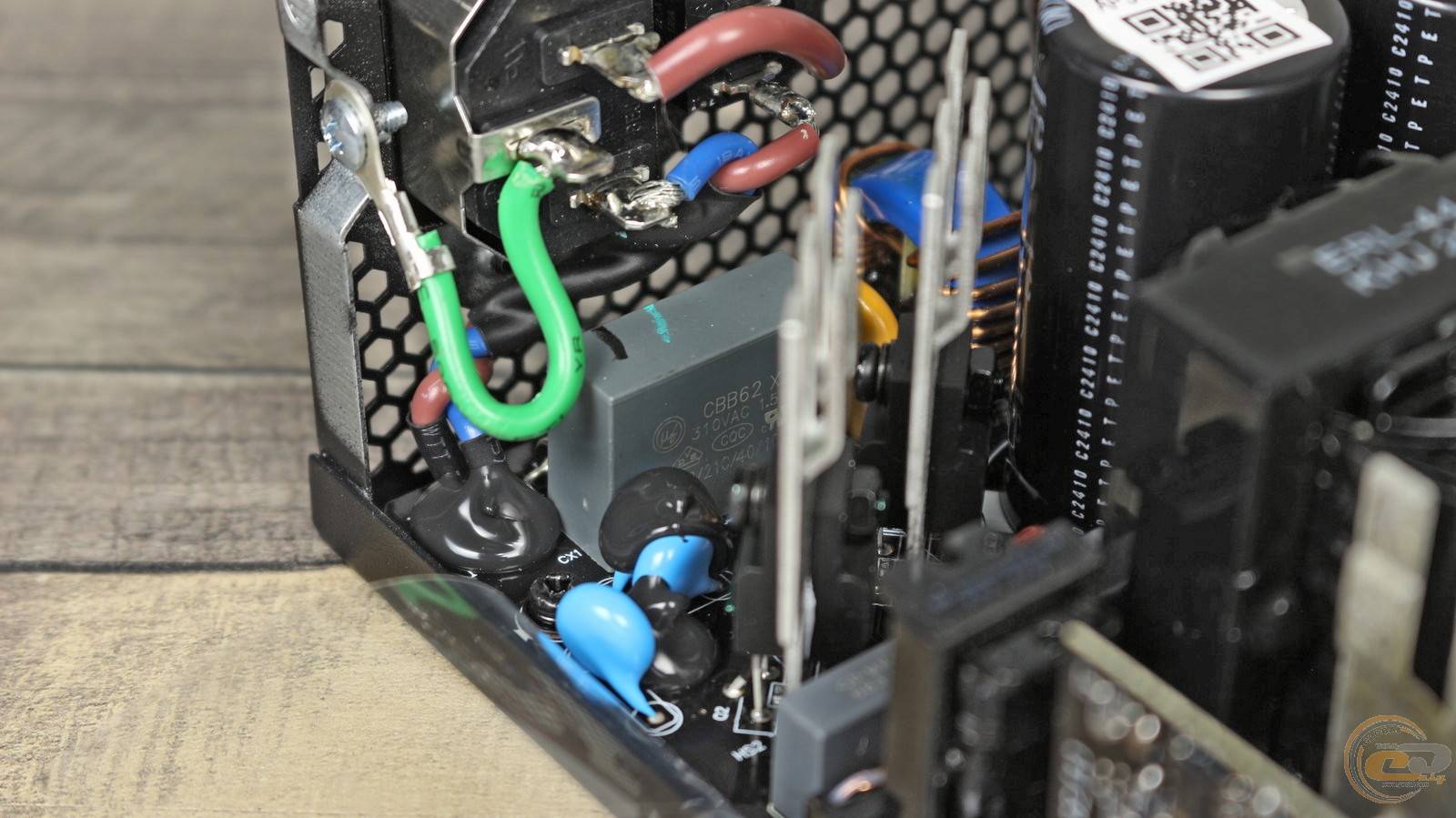

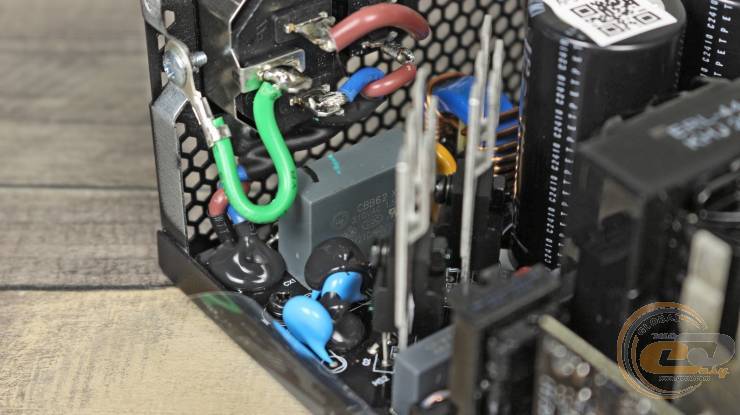

Насамперед, EMI-фільтр включає в себе усі необхідні складові у вигляді котушки, Y- та X-конденсатори, а також варистор.

По інший бік радіатора видно чималенький дросель вузла APFC, який працює разом з рядом силових елементів. Серед них є транзистор від китайської компанії WAYON.

Поруч знаходяться два вхідні конденсатори, які, як і обіцяв виробник, виготовлені в Японії. Це високотемпературні рішення від nichicon із сумарною ємністю 780 мкФ (два по 390 мкФ), що для кіловатника є середнім значенням.

Два окремі радіатори, розташовані під кутом 45°, охолоджують чотири транзистори, які виконують роль  ключів у високоефективній повномостовій схемі. Саме її застосування дало можливість досягнути «платинового» рівня ККД.

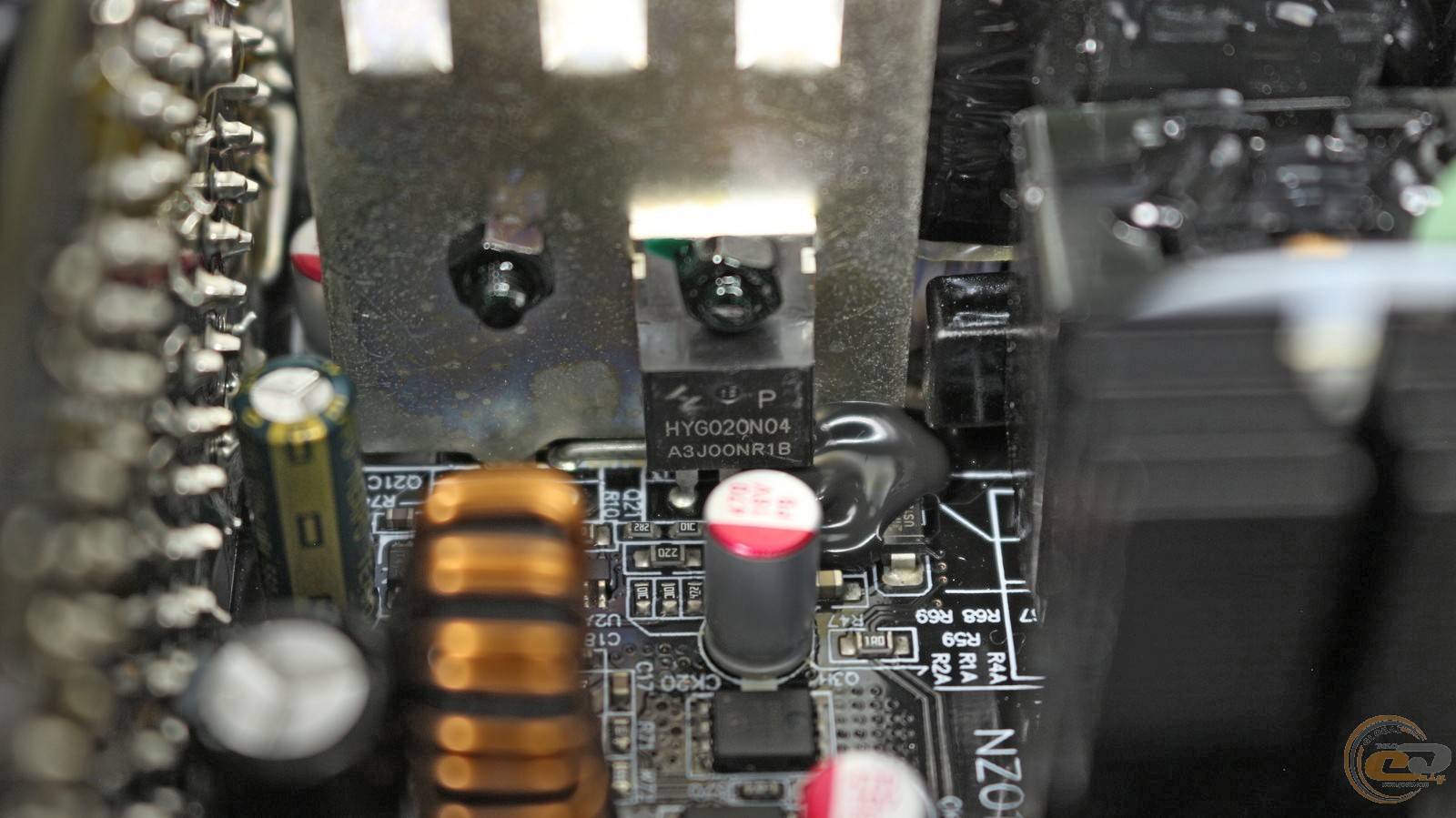

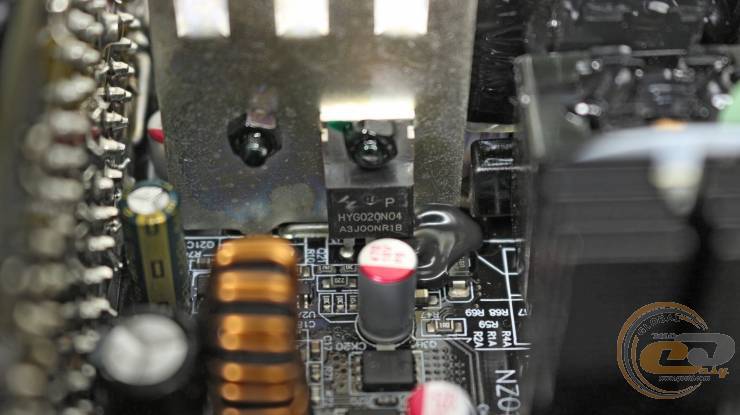

Позаду трансформатора SAMA XP1000V3 є ще два радіатори, що також відводять тепло від силових елементів. Нам вдалося роздивитися один із них з позначенням HYG020N04, виготовлений у Китаї.

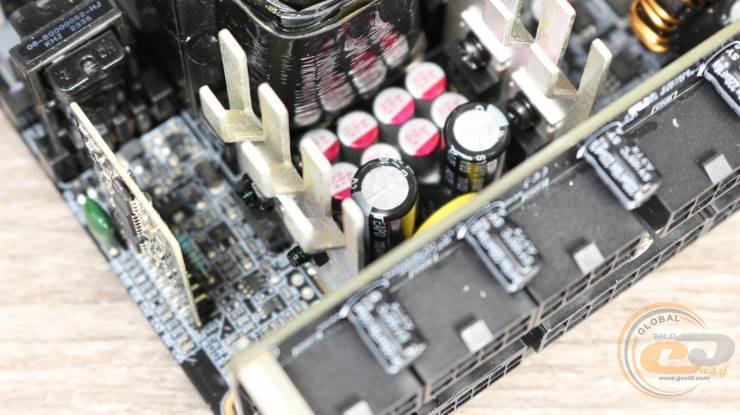

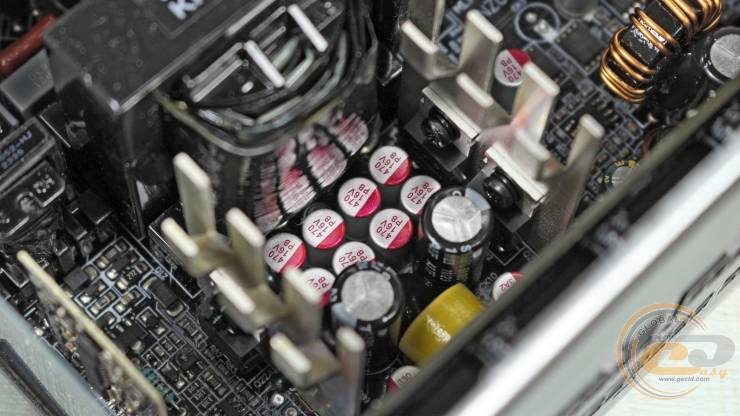

Поруч розпаяна «жменька» надійних твердотільних конденсаторів та пара електролітів від тайванського виробника TEAPO.

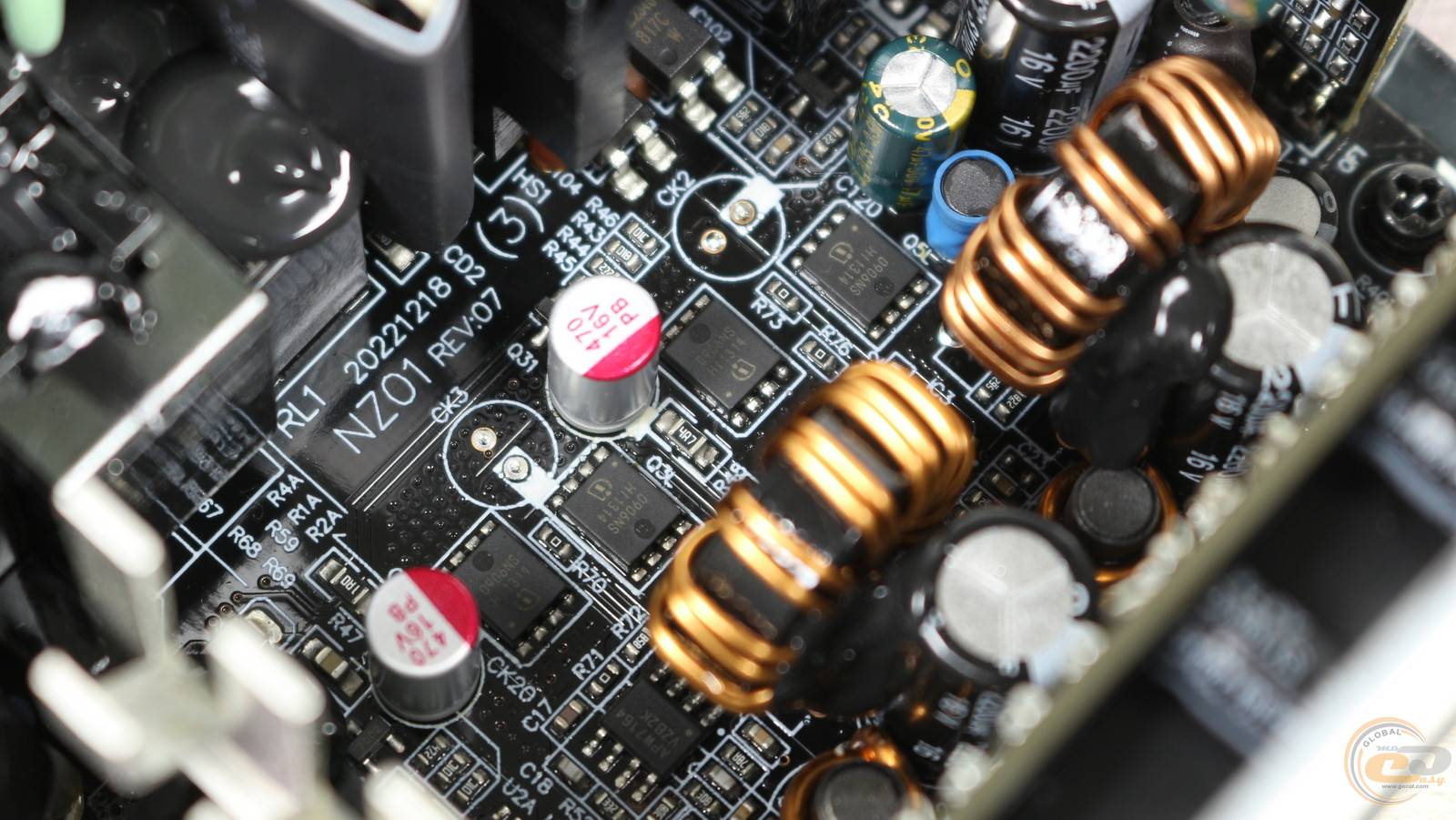

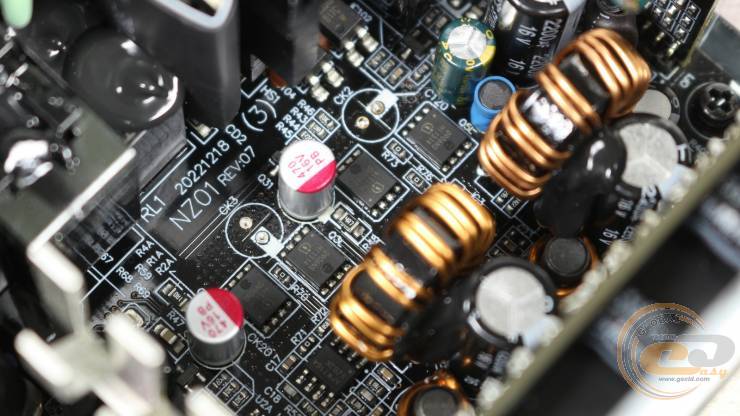

Також неподалік на платі є низка уже німецьких транзисторів Infineon. Подальше формування каналів +3,3В та +5В відбувається за допомогою DC-DC-перетворювачів, розташованих на дочірній платі.

В усіх вузлах також використовуються високотемпературні електроліти від тайванської TEAPO. Це непоганий варіант поміркованої економії, адже дані конденсатори мають значно вищу якість у порівнянні з китайськими аналогами.

На завершення внутрішнього огляду ми зазвичай згадуємо список реалізованих у блоці живлення захистів. На жаль, знайти таку інформацію щодо SAMA XP1000V3 нам не вдалося.

Крос-навантажувальні характеристики

А тепер переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

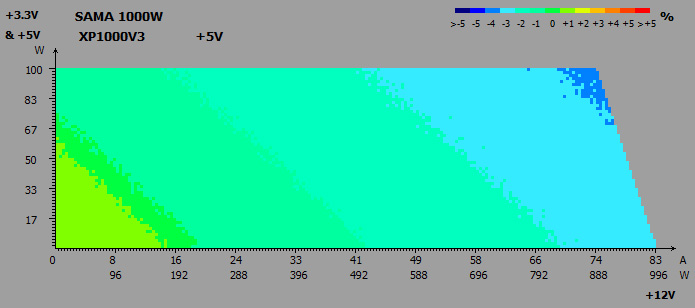

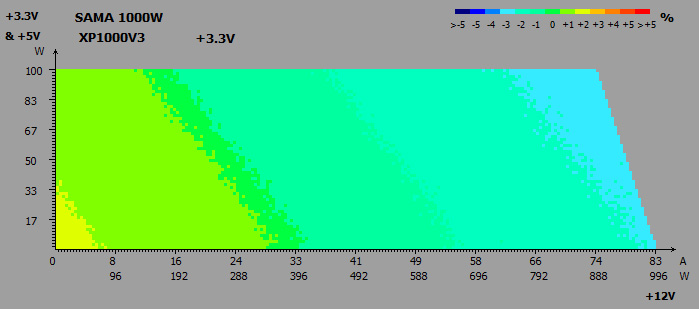

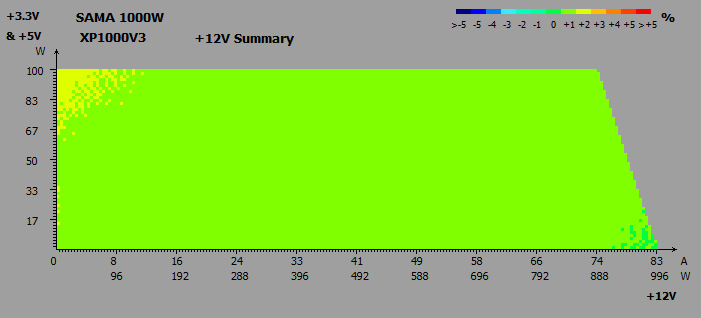

Під час крос-навантажувальних тестів на основних лініях живлення SAMA XP1000V3 були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до +2%;
• лінія +5В: від -3% до +1%;
• лінія +12В: від +1% до +2%.

Завдяки DC-DC-перетворювачам напруга змінюється у вузьких межах — від -3% до +2%. А найзатребуваніший канал +12В взагалі демонструє еталонну стабільність.

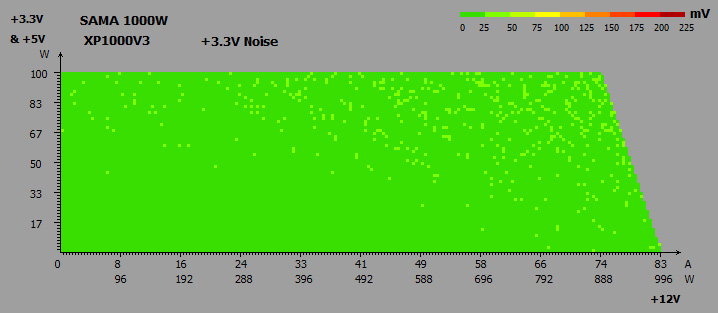

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

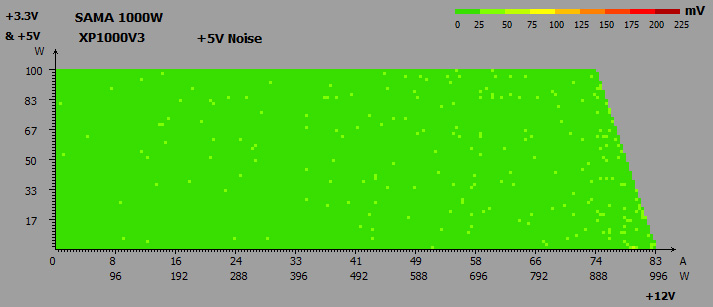

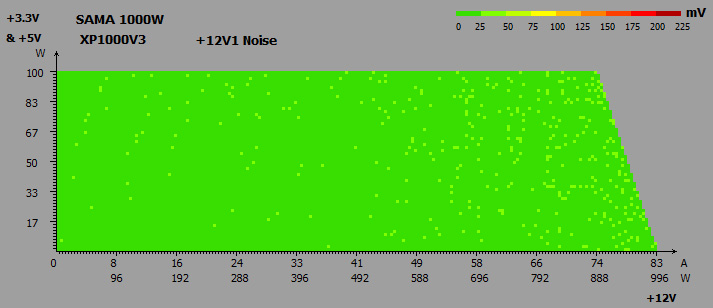

З пульсаціями також все добре — на всіх трьох лініях вони знаходилися в межах 50 мВ.

Чергова лінія живлення + 5VSB

Залежно від навантаження, напруга чергового каналу живлення змінюється в вузьких межах від 5,12 до 5,04 В, або від +2,4% до +0,8%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC добре справляється зі своїми прямими обов'язками. Так, при навантаженні 200 Вт і більше коефіцієнт PF перевищує 0,91, а при 700 Вт і вище досягає 0,98.

ККД

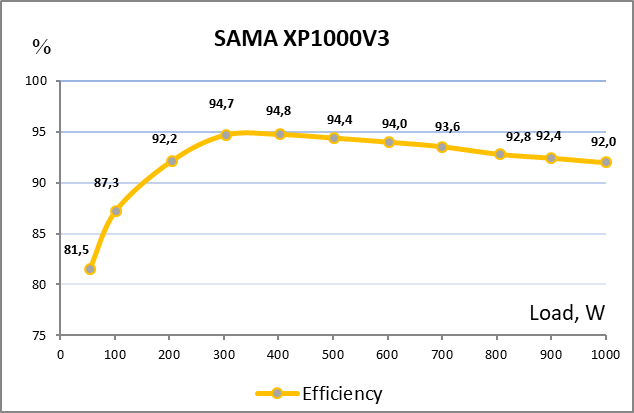

Максимальна енергоефективність блока живлення досягає 94,8%. В цілому ж вона повністю відповідає сертифікату 80 PLUS Platinum, адже при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 90%, 94% і 91% відповідно.

Крім того, виробник обіцяє високий ККД понад 70% навіть при 2% навантаженні.

Система охолодження і температурний режим

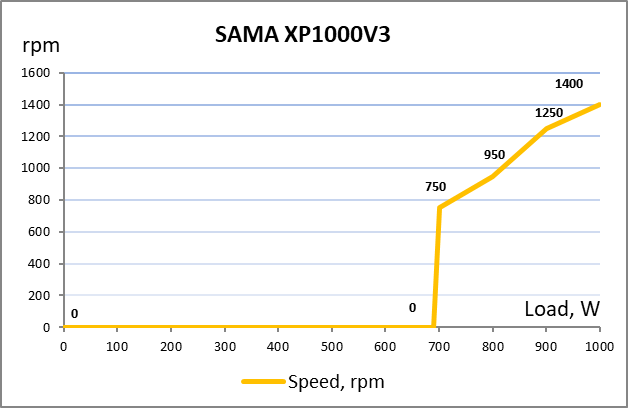

Що нас приємно здивувало, то це робота системи охолодження. Аж до позначки 680 Вт блок живлення працював абсолютно безшумно, адже пропелер не обертався. Далі до 850 Вт він був тихий, а на решті діапазону обертання звук від вентилятора був нижчим за середній рівень.

Після 15-хвилинного 950-ватного навантаження температури усіх вузлів були низькими і дуже далекими від критичних значень. Наприклад, головний трансформатор прогрівся всього лише до 77°C, тоді як нагрівання інших елементів трималося в межах 43-69°C. І це при тому, що в приміщенні під час тестування було дуже спекотно — +28°C.

Як бачимо система охолодження показала себе в усій красі, як в плані шуму, так і з точки зору температур. Тож тестований блок живлення цілком можна навантажувати на всі 100% і не переживати про згадані аспекти.

Практичні випробування на реальній конфігурації

Звісно ж, найбільший інтерес викликає те, як цей блок живлення поводиться у складі реальної комп'ютерної системи. Для тестового стенду було задіяно потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X та одразу пара відеокарт: 450-ватна ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватна Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Різниця між показниками вихідних напруг SAMA XP1000V3 у простої та при навантаженні становить усього 0,7% для лінії +12В. На двох інших каналах ми взагалі її не побачили, що вказує на відмінну стабілізацію напруг. Та й відхилення від номіналів ліній дуже і дуже незначні.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника низьким енергоспоживанням у вимкненому стані комп'ютера (3 Вт) і в сплячому режимі (5 Вт).

Підсумок

Платиновий кіловатний блок живлення SAMA XP1000V3 (XPH1000-A) здатний видати заявлену потужність, має відмінні вихідні показники, і при цьому на всьому діапазоні навантажень не порушує акустичного комфорту користувача. До того ж нагрівання внутрішніх складових дуже далеке від критичних значень.

Є тут і високий «платиновий» ККД, що разом із хорошою стабілізацією напруги стало можливим завдяки використанню в основі пристрою повномостової схеми та DC-DC-перетворювачів. Не економили також на вхідних конденсаторах — маємо пару високотемпературних японських електролітів. В інших вузлах використовуються уже куди більш доступні тайванські TEAPO, які можна назвати досить непоганим компромісним варіантом, на голову кращим за китайські рішення. В свою чергу тут є силові елементи як від відомого німецького виробника, так і made in China.

Покупцю також сподобаються повністю модульні кабелі в нейлоновому обплетенні, в числі яких є три 6+2-контактні PCIe та один 600-ватний PCIe 5.0. Для системи з будь-якою однією відеокартою такого набору буде достатньо, а от для ферми з кількома графічними адаптерами — вже ні.

Тож в цілому SAMA XP1000V3 залишив досить позитивні враження. Втім, привабливість пристрою напряму залежатиме від його цінника. А на момент написання огляду даний блок живлення поки ще не надійшов у продаж.

Переваги:

• високий рівень ККД (понад 94%, 80 PLUS Platinum);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• дуже малі відхилення напруг;
• повномостова топологія та DC-DC-перетворювачі;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання вхідних японських електролітичних конденсаторів;
• повністю модульна система кабелів;
• довгі кабелі в симпатичному чорному обплетенні;
• один 600-ватний PCIe 5.0 (12VHPWR);
• 140-мм вентилятор на надійному і тихому FDB-підшипнику;
• беззвучна робота при навантаженні до 680 Вт і тиха до 850 Вт;
• низьке нагрівання внутрішніх вузлів;
• компактні розміри.

Особливості:

• використання високотемпературних тайванських конденсаторів та деяких китайських силових елементів;
• лише три 6+2-контактні роз’єми PCIe.

Автор: Олесь Пахолок

Висловлюємо подяку інтернет-магазину TELEMART.UA за наданий для тестування блок живлення.
