Огляд SAMA Neview 650W 80PLUS BRONZE (BTX-650-1): 650-ватний блок живлення за менш ніж $60

На й без того різноманітному ринку блоків живлення продовжують з'являтися нові бренди, які нерідко пропонують чимало можливостей у поєднанні з дуже приємними цінниками.

Наприклад, у нас на тестуванні - SAMA Neview 650W 80PLUS BRONZE (BTX-650-1), який в інтернет-магазині TELEMART.UA на момент написання огляду коштує ₴2399 або менше ніж $60. Тож він є одним із найдоступніших 650-ватників із бронзовим сертифікатом на вітчизняному ринку. До того ж, він має досить привабливу зовнішність та 3-річну гарантію.

От тільки ми з вами добре розуміємо, що справжня цінність блока живлення полягає у його внутрішньому наповненні. А очікувати багато від пристрою з нижнього цінового сегмента було б, щонайменше, нелогічно й несправедливо. І все ж, далі ми заглянемо «під кришечку», а заразом і протестуємо реальні можливості цього девайса.

Специфікація

Модель	SAMA Neview 650W 80PLUS BRONZE (BTX-650-1)
Тип	ATX12V 2.31, EPS 2.91/2.92
Максимальна потужність, Вт	650
Потужність каналу +12В, Вт	612
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	13
Максимальний струм каналу +5В, А	13
Максимальний струм каналу +12В, А	51
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	2,5
Вхідна напруга, В	200 − 240
Вхідний струм, А	5 − 10
ККД, %	≤88
Сертифікація 80 PLUS	Bronze 230V
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.0 / 5.1	Немає
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Захисти	OPP, OVP, UVP, SCP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Вага, кг	1,6
Гарантія, років	3
Сторінка для купівлі	SAMA Neview 650W 80PLUS BRONZE (BTX-650-1)

Паковання та комплект постачання

Коробка містить деяку інформацію про пристрій, зокрема електротехнічні показники.

А в комплекті постачається все найнеобхідніше: кабель живлення та кріпильні гвинти, а як бонус тут присутні і одноразові стяжки для кабель-менеджменту.

Зовнішній вигляд

Блок живлення SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) має габарити 150 х 150 х 86 мм, тобто він на 10 мм довший за найкомпактніші ATX-моделі. А справжньою родзинкою цього пристрою є його приємний зовнішній вигляд.

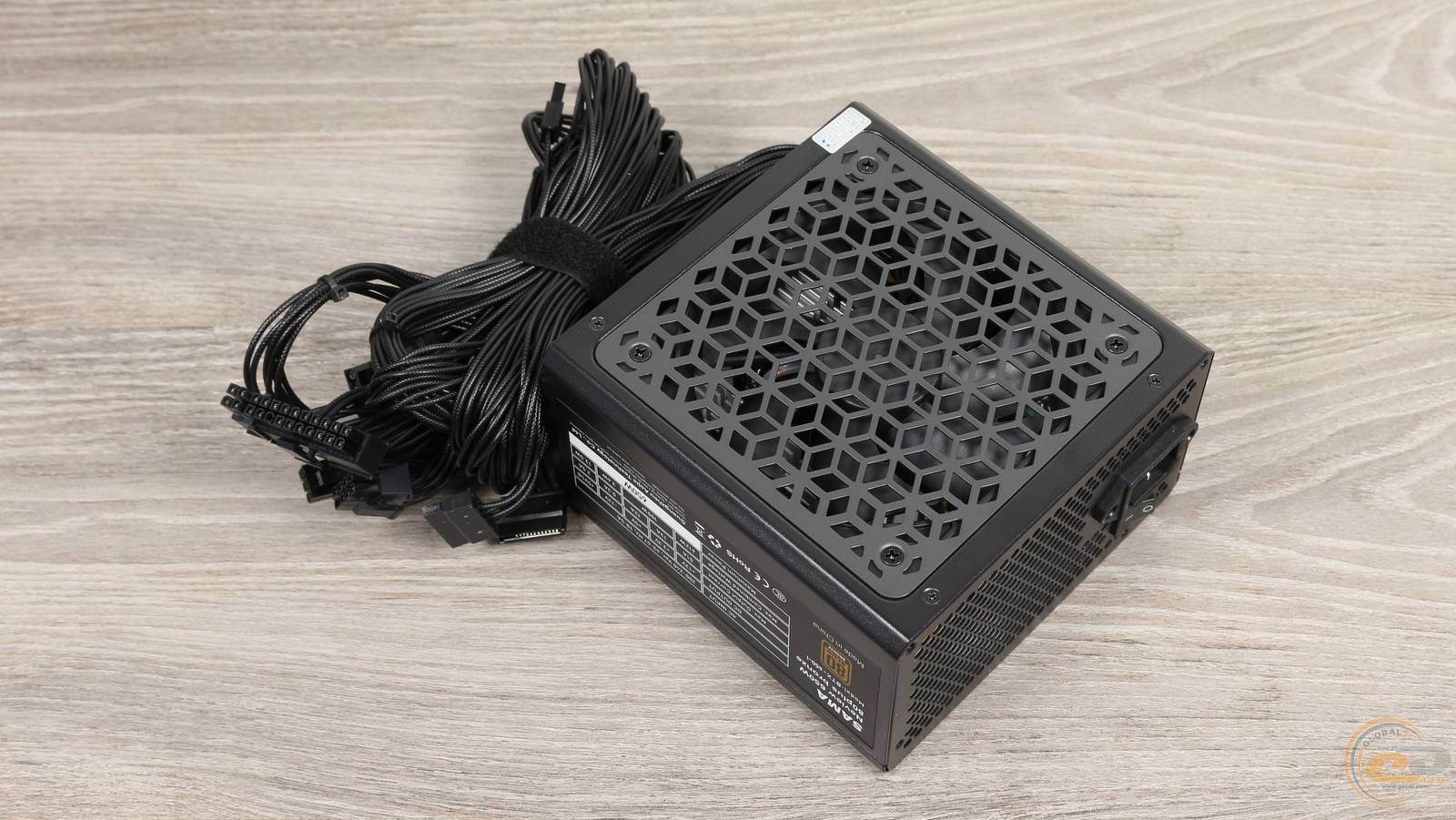

Велику роль у цьому відіграє темно-сіра панель з оригінальним візерунком над 120-мм вентилятором, яка гармонійно поєднується з чорним корпусом.

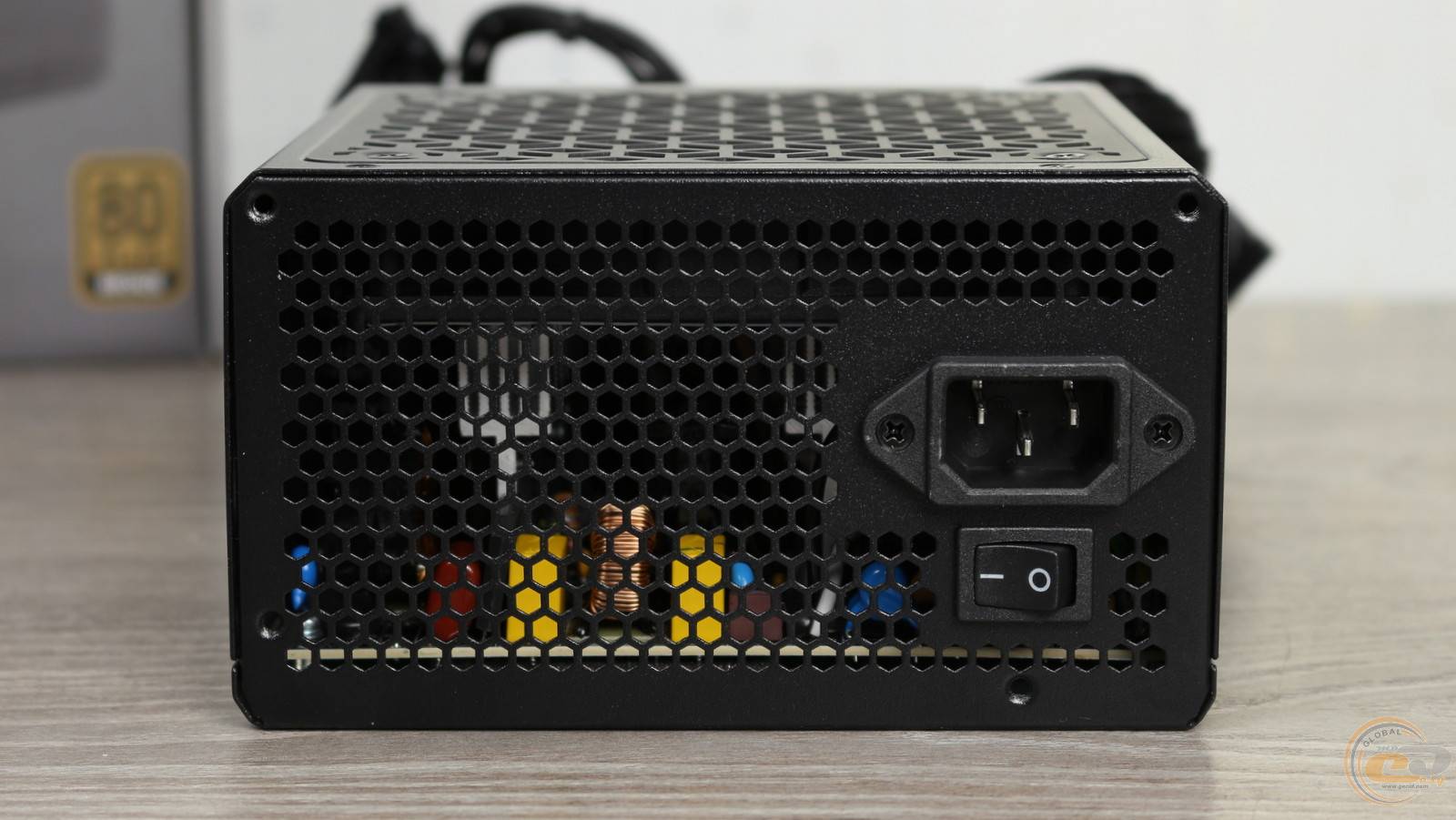

Тильна ж панель цілком звична: отвори-соти, вимикач та роз'єм живлення на своїх місцях.

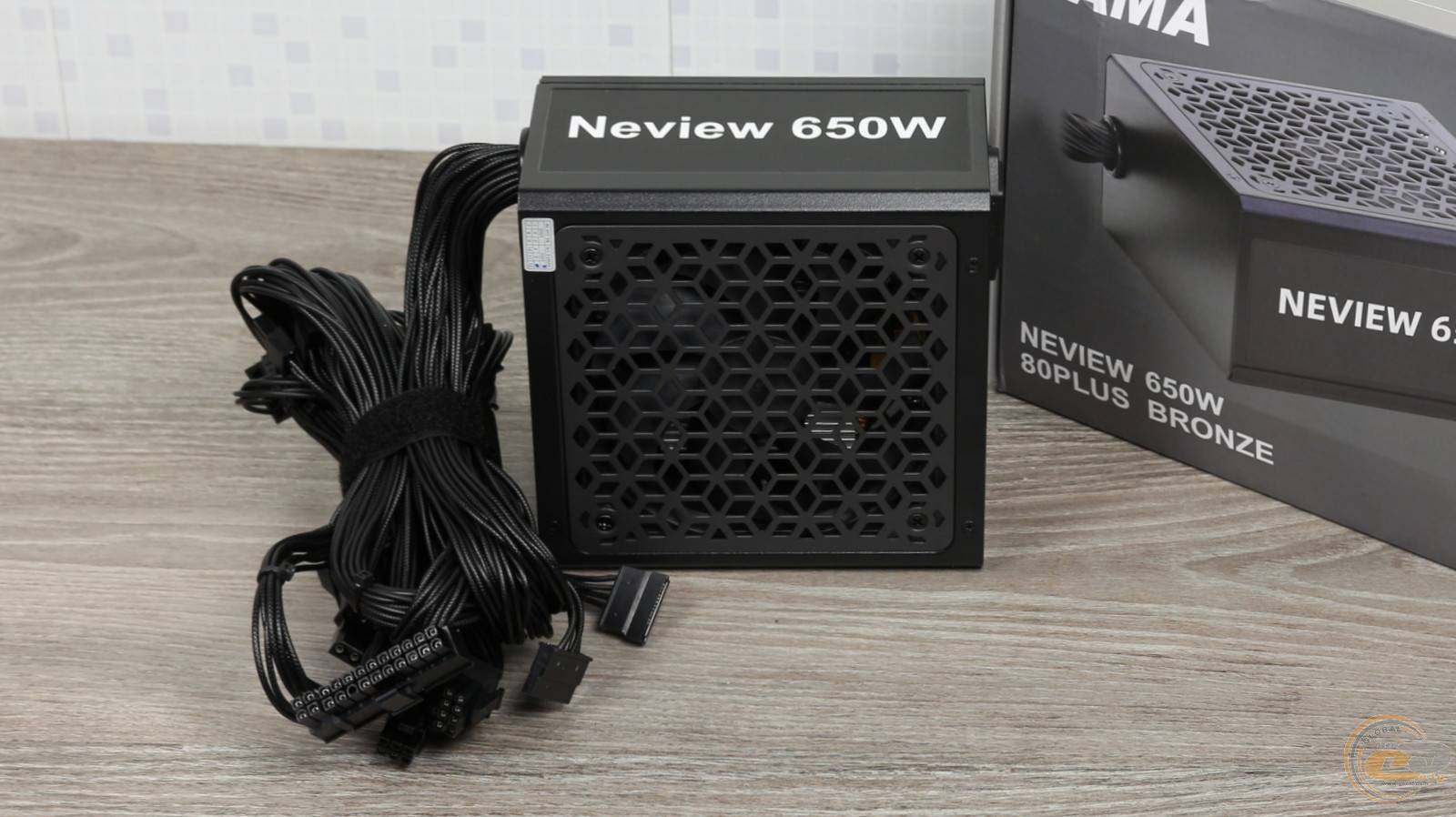

На одній із боковин присутня наліпка з вказівкою лінійки та потужності пристрою.

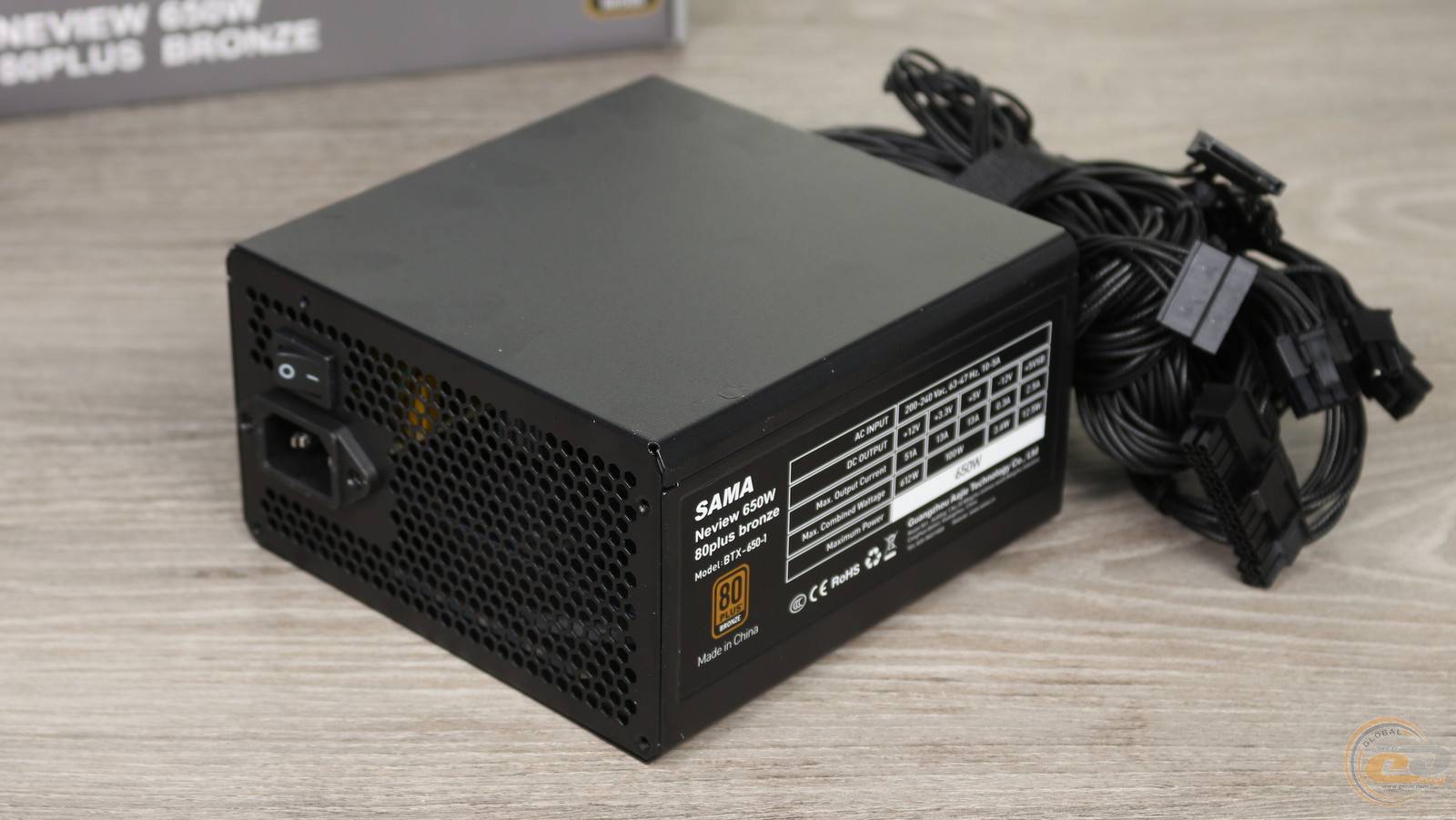

У той же час інша боковина, яка буде видна користувачу при встановленні блока живлення вентилятором донизу, відведена під етикетку з електротехнічними характеристиками пристрою.

Потужність лінії +12В тут становить 612 Вт, а це 94% від номінальних 650 Вт. Такий показник свідчить про використання групової стабілізації напруг, що цілком очікувано з огляду на ціну. В свою чергу, канали +3,3В і +5В сумарно забезпечують звичні 100 Вт. Проте окремі їх характеристики дещо нижчі за типовий рівень: максимальна сила струму кожного каналу становить 13 А, тоді як у багатьох інших недорогих рішень ці значення становлять 16 А і більше.

На додачу тут вказаний сертифікат 80 PLUS BRONZE. Щоправда, даний блок живлення підтримує роботу виключно в електромережах з напругою 200-240 В.

Оскільки перед нами доступне рішення, кабелі виведені безпосередньо з його корпусу. По периметру отвору є пластикова вставка, а самі провідники виглядають досить якісно завдяки чорному нейлоновому обплетенню з текстурованою поверхнею під текстиль. Набір доступних конекторів виглядає наступним чином:

Основні конектори живлення — це 20+4-контактний ATX і два 4+4-контактні ATX12V на спільному кабелі. Для живлення відеокарт передбачено чотири 6+2-контактні роз’єми PCIe, розташовані на двох окремих проводах. А ось розраховувати на підтримку PCIe 5.0 / PCIe 5.1, враховуючи бюджетність пристрою, не варто. Натомість для підключення жорстких дисків та іншої периферії передбачено шість роз’ємів SATA та три PATA на трьох окремих кабелях. Як для недорогого рішення, такий набір виглядає доволі гідно. До того ж тішить хороша довжина проводів, що стане в пригоді при прихованому їх прокладанні.

Загалом зовнішність тестованого блока живлення є доволі симпатичною. І вона явно сподобається покупцю, який перебуває в пошуках недорогого 650-ватника.

Внутрішня будова

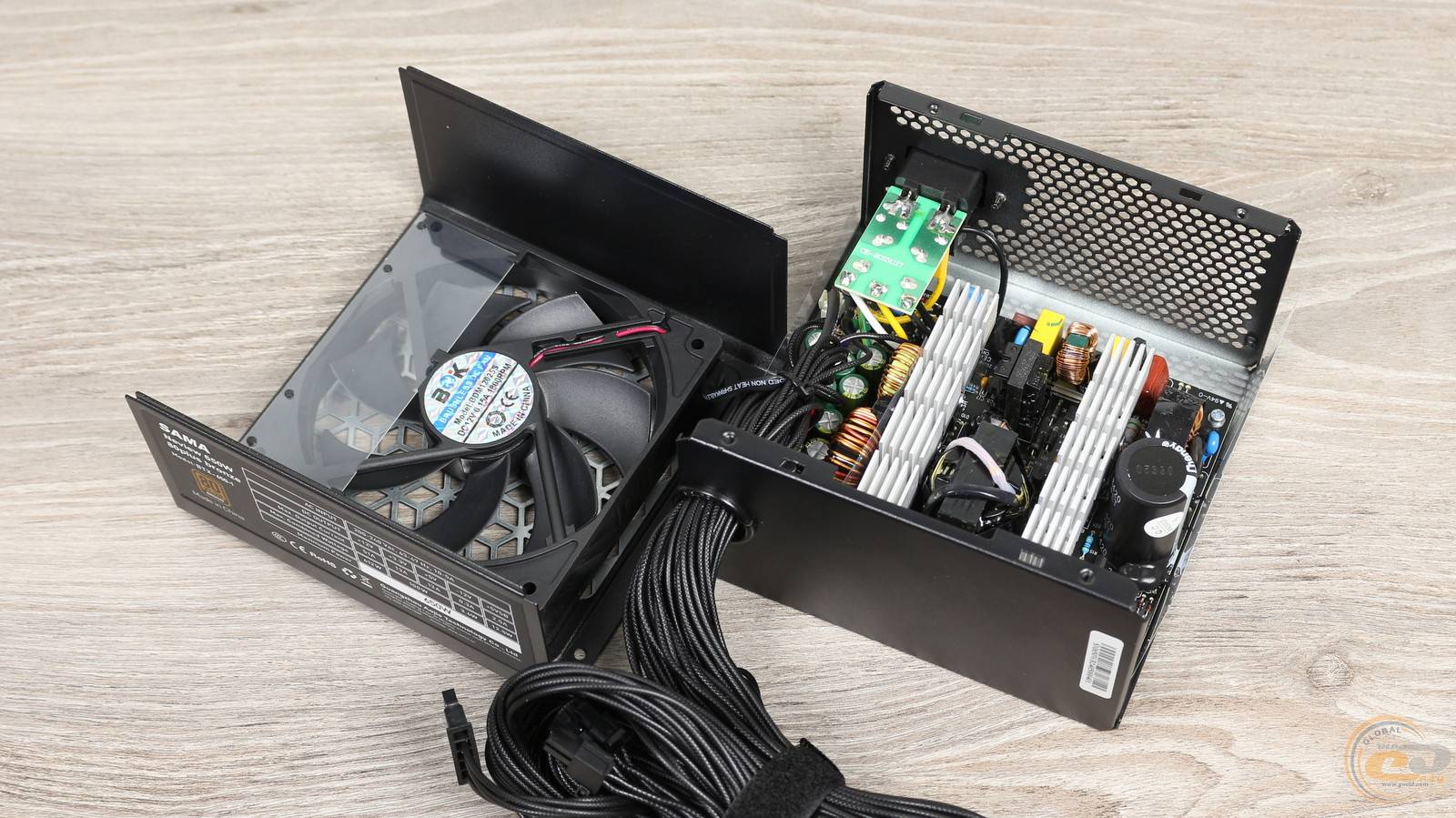

А що ж цікавого є усередині тестованого пристрою?

Вентилятор BOK BDM 12025S нам вже траплявся раніше. Він має діаметр 120 мм та звичний 25-мм профіль, а літера «S» в кінці назви натякає на використанні бюджетної втулки. Енергоспоживання даного елемента становить 1,8 Вт (12 В при 0,15 А), а максимальна частота обертання зазначена на рівні 1800 об/хв. Також тут є прозора пластина, покликана оптимізувати повітряний потік і спрямувати його на найгарячіші компоненти.

Елементи пасивного охолодження всередині блока живлення SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) цілком звичні. Мова йде про пару продовгастих радіаторів: один на елементах первинного кола, а інший — вторинного. А тепер - кілька абзаців про деталі.

Хоча перед нами дуже доступний пристрій, EMI-фільтр тут набраний в повному складі: на місці пара котушок, Y- та X-конденсатори, а також варистор.

Далі розташована діодна збірка без додаткового охолодження, що закономірно, враховуючи роботу пристрою в мережах 220-240 В. Її маркування GBU1006, яке вказує на досить великий вхідний струм — до 10 А.

Поруч із першим радіатором та дроселем вузла APFC розпаяний вхідний конденсатор від компанії ChengX.

Його ємність становить 330 мкФ - це мінімальне значення для 650-ватника, зате це рішення із високотемпературної серії. І хоча на коробці блока живлення вказане використання електролітів із Тайваню, насправді це представник відомого китайського бренду.

Між радіаторами розташувався трансформатор, а в подальше випрямлення напруги відбувається силовими елементами на другому охолоджувачі.

Як і очікувалося, в наявності найбільш бюджетна групова стабілізація вихідних напруг — маємо окремий компактний дросель для каналу +3,3В та значно більший - спільний для ліній +5В та +12В.

У вузлі фільтрації та інших ділянках SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) також використовуються високотемпературні електроліти від китайської ChengX.

Та й ті силові елементи, які нам вдалося роздивитися (CYS, Lonten), також мають китайське походження.

І останній компонент, про який хотілося б згадати — це мікросхема SC3805J, за допомогою якої були реалізовані чотири ключові види захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP).

Крос-навантажувальні характеристики

А тепер переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

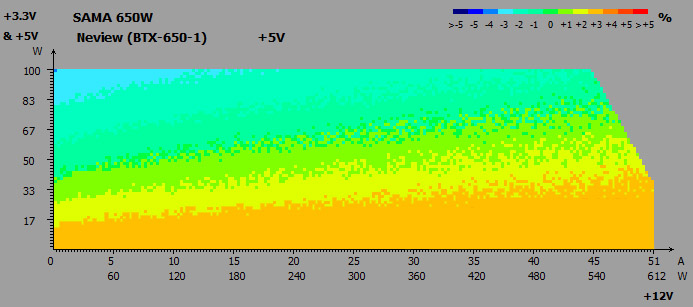

Під час крос-навантажувальних тестів на основних лініях живлення SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +3%;
• лінія +5В: від -3% до +3%;
• лінія +12В: від -3% до +4%.

Хоча використання групової стабілізації дає про себе знати яскравими барвами на графіках, але в робочому діапазоні навантажень напруги на всіх трьох лініях не виходили за 4-% межі.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

З пульсаціями також все добре — на всіх трьох каналах вони знаходилися в межах 50 мВ.

Чергова лінія живлення + 5VSB

Все в нормі і з напругою чергової лінії живлення. Залежно від навантаження, вона змінюється в допустимих межах: від 5,16 до 4,96 В, або від +3,2% до -0,8%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC добре справляється зі своїми прямими обов'язками. Так, максимальне значення коефіцієнта PF рівне 0,98 при номінальному навантаженні 650 Вт.

ККД

Максимальна енергоефективність блока живлення досягає 85,8%. В цілому ж вона повністю відповідає сертифікату 80 PLUS Bronze, адже при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 82%, 85% і 82% відповідно.

Система охолодження і температурний режим

І нарешті про охолодження. При навантаженні до 100 Вт блок живлення працює тихо. Але далі пропелер працює уже при 1500-1770 об/хв, створюючи шум нижче середнього рівня.

Після 15-хвилинного 500-ватного навантаження головний трансформатор прогрівся до суттєвих 89°C, тоді як температура деяких інших елементів сягала 74-78°C. Так, з одного боку, під час тестування в приміщенні було по-справжньому спекотно — +30°C. З іншого ж, навантаження при цьому становило лише 77% від номінального. Тож отримані температурні показники вказують на те, що даний блок живлення найкраще навантажувати в межах тих же 450-500 Вт.

Практичні випробування на реальній конфігурації

Звісно ж, цікаво побачити те, як даний блок живлення поводить себе на реальній комп'ютерній системі. Для її збірки був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X в парі з 300-ватною відеокартою ASUS TUF Gaming Radeon RX 7900 XT OC Edition.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming Radeon RX 7900 XT OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Групова стабілізація напруг у SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) дає про себе знати дещо завищеним значенням на лінії +12В у режимі простою. Далі під навантаженням напруга на ній традиційно просідає, завдяки чому показники в такому режимі стають ближчими до номінального значення. При цьому жодна з трьох основних ліній не виходить за допустимі межі, а також не фіксується просідання нижче номіналу. До речі, останній факт нечасто можна зустріти у рішеннях із груповою стабілізацією.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника низьким енергоспоживанням у вимкненому стані комп'ютера (3 Вт) і в сплячому режимі (6 Вт).

Підсумок

Блок живлення SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) з цінником ₴2399 є одним із найдоступніших 650-ватників на ринку.

За ці кошти покупець отримує пристрій з симпатичним дизайном корпусу, який доповнений довгими проводами в чорному нейлоновому обплетенні з текстурою під текстиль. Набір конекторів доволі багатий, як для бюджетного рішення — тут є чотири 6+2-контактні PCIe, два ATX12V та шість SATA. А PCIe 5.0 у даному ціновому сегменті очікувати не варто - і це цілком зрозуміло.

Всередині було приємно побачити EMI-фільтр у повному складі та модуль активної корекції коефіцієнта потужності. Також присутній базовий набір захистів. Щоправда, елементна база тут цілком китайська, утім, використано високотемпературні конденсатори від добре знайомого бренду ChengX, що є плюсом.

І хоча в цілому вентилятор створює комфортний рівень шуму на всьому діапазоні роботи, але тихо він працює лише при навантаженні до 100 Вт. При цьому навіть за навантаження 500 Вт деякі внутрішні компоненти нагріваються досить сильно, тож саме такий показник потужності варто розглядати як реальну робочу потужність для цієї моделі.

Що важливо для недорогого блока живлення - вихідні напруги SAMA Neview 650W 80PLUS BRONZE (BTX-650-1) залишалися в нормі на всьому діапазоні навантажень, а просідань нижче номіналу не було. І наостанок нагадаємо, що пристрій має 3-річну гарантію, тоді як більшість інших «бюджетників» обмежуються лише одним роком.

Переваги:

• хороший рівень ККД (80 PLUS Bronze);
• напруги на основних лініях живлення не виходять за допустимі межі і не просідають нижче номіналу навіть при живленні потужної конфігурації;
• наявність базових видів захистів;
• чотири 6+2-контактні роз’єми PCIe;
• красивий дизайн корпусу;
• довгі кабелі в симпатичному чорному обплетенні;
• комфортний рівень шуму на всьому діапазоні навантажень;
• 3 роки гарантії;
• доступні вартість.

Особливості:

• використання китайських конденсаторів та силових елементів;
• відсутність сучасного роз'єму живлення відеокарт PCIe 5.0 / 5.1;
• вузький діапазон вхідних напруг 200-240 В;
• на більшій частині діапазону вентилятор працює зі швидкістю 1500-1770 об/хв.

Автор: Олесь Пахолок

Висловлюємо подяку інтернет-магазину TELEMART.UA за наданий для тестування блок живлення.
