Огляд MSI MAG A850GLS PCIE5: дуже тихий і холодний блок живлення

Блоки живлення потужністю 850 Вт зазвичай обирають ті, хто хоче мати запас «на виріст» — щоб без проблем оновити відеокарту або процесор у майбутньому. Така потужність дозволяє не хвилюватися навіть під час роботи продуктивних систем із потужними GPU. Особливо, якщо джерело має високу ефективність і сучасну елементну базу.

Саме таким виглядає наш сьогоднішній герой — блок живлення MSI MAG A850GLS PCIE5 із сертифікатом 80 PLUS Gold та підтримкою роз’єму PCIe 5.1 (12V-2×6) для найновіших відеокарт. Далі подивимось, чи відповідає він заявленим характеристикам і наскільки добре пристрій підходить до потужних збірок.

Специфікація

Модель	MSI MAG A850GLS PCIE5
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	20
Сила струму каналу +5В, А	20
Сила струму каналу +12В, А	70,8
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	12
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Сертифікація CYBENETICS	Gold, LAMBDA A+
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Гарантія, років	7
Сайт виробника	MSI
Сторінка пристрою	MSI MAG A850GLS PCIE5

Паковання та комплект постачання

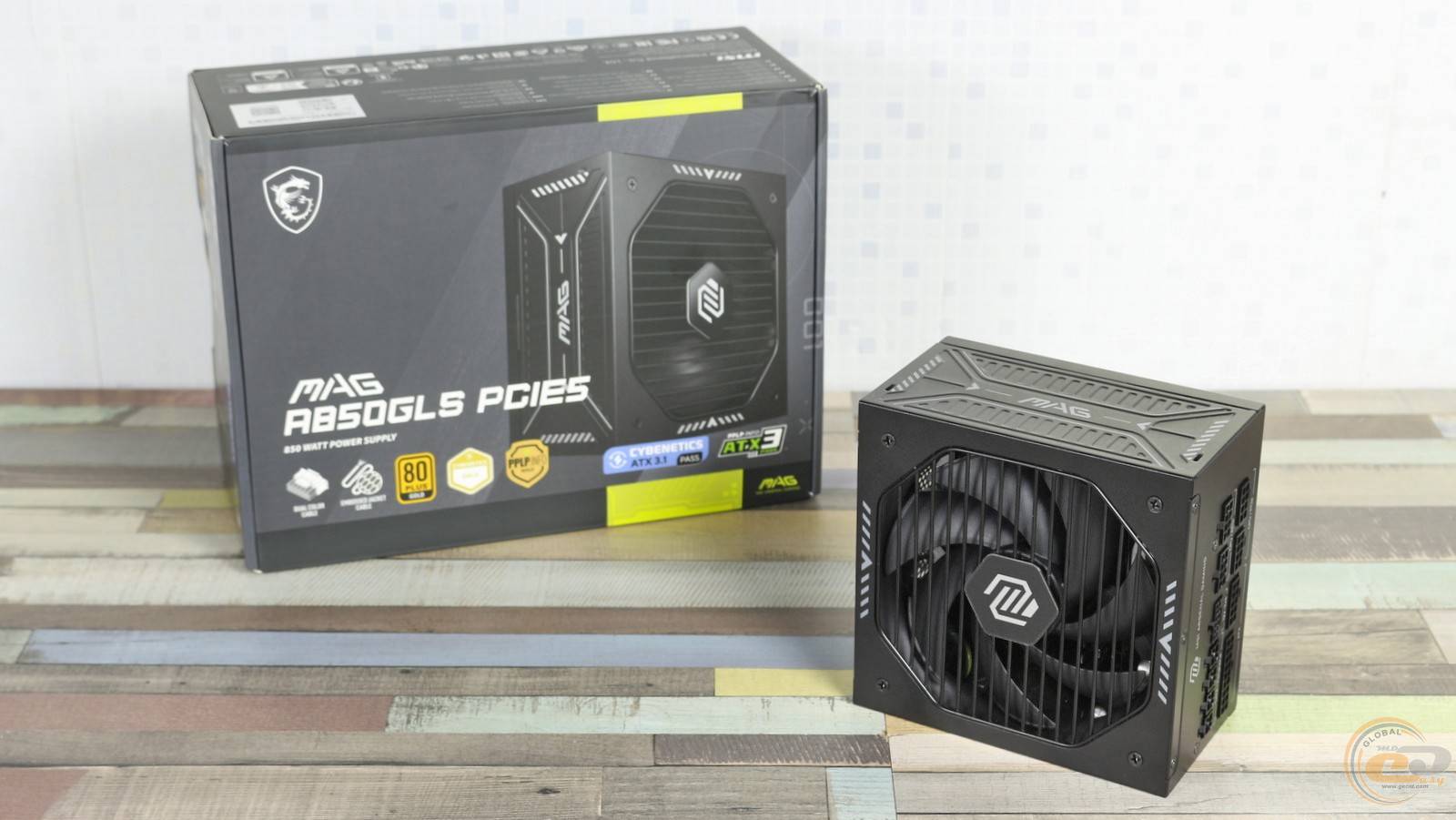

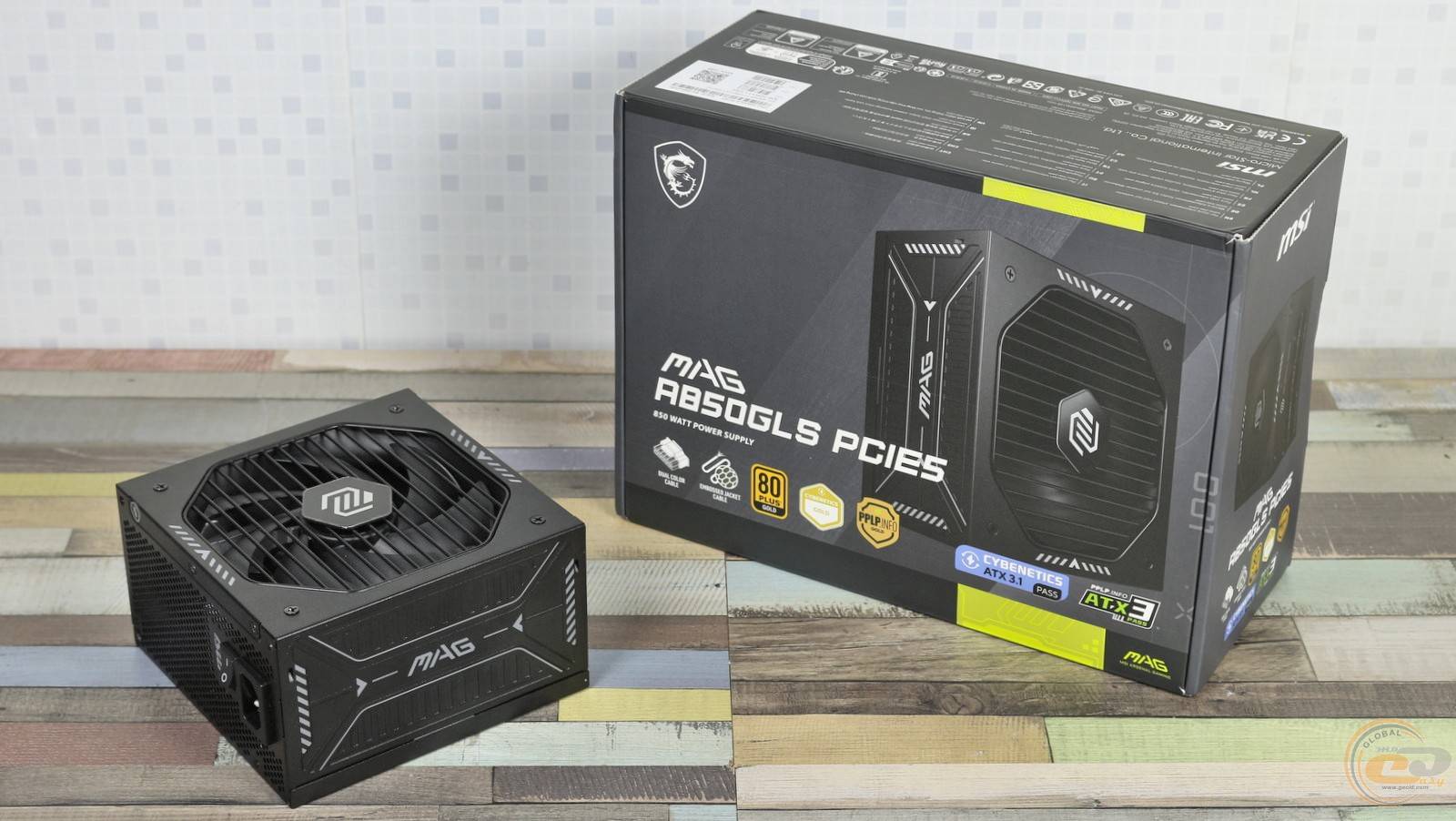

Коробка розроблена спеціально для 850-ватної моделі, тож виробник подбав про достаток інформації на ній — від електротехнічних характеристик і типів кабелів до ключових особливостей пристрою.

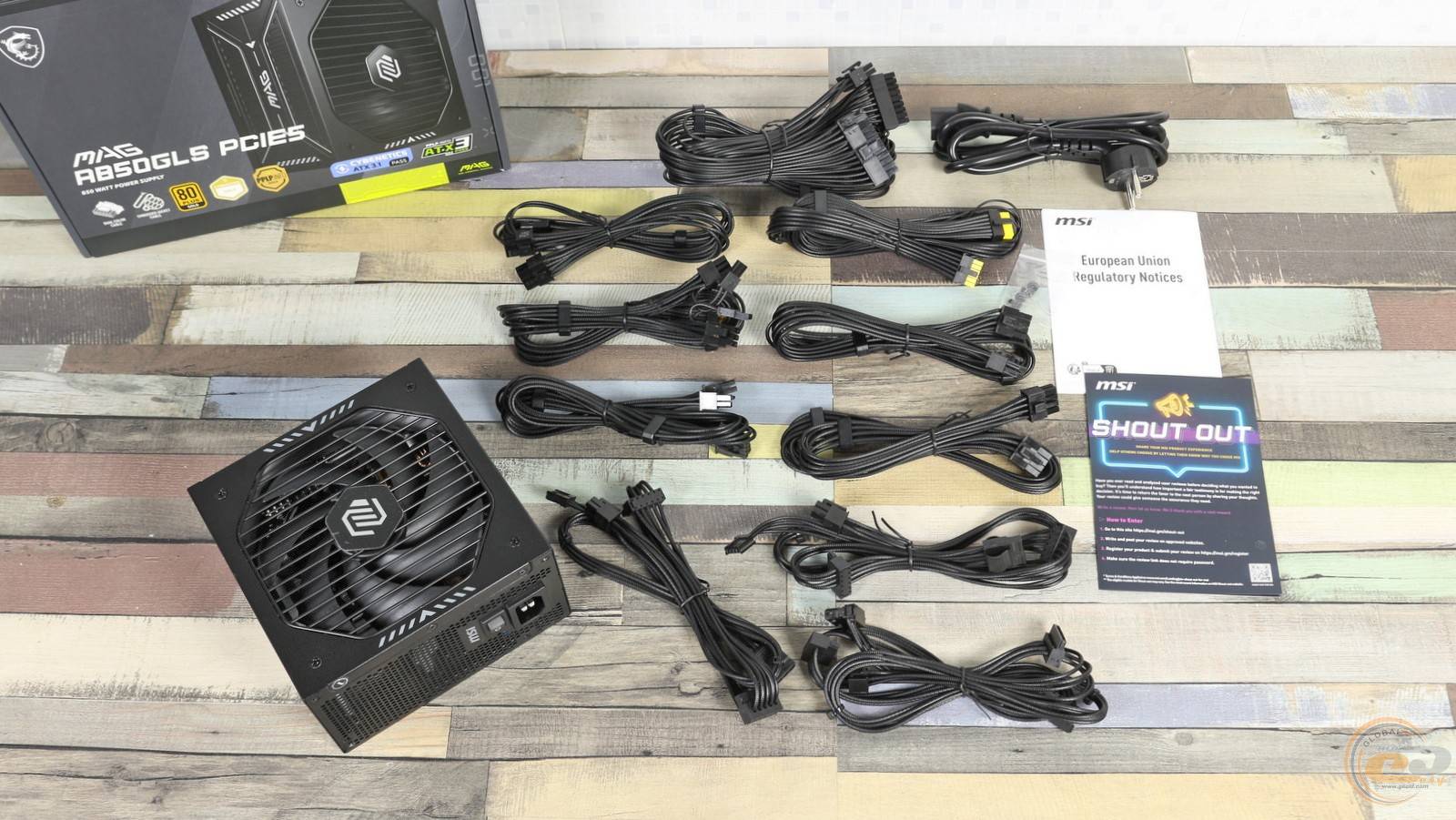

Комплект постачання цілком очікуваний: у коробці знаходяться кабель живлення, набір модульних проводів, кріпильні гвинти та супровідна документація.

Зовнішній вигляд

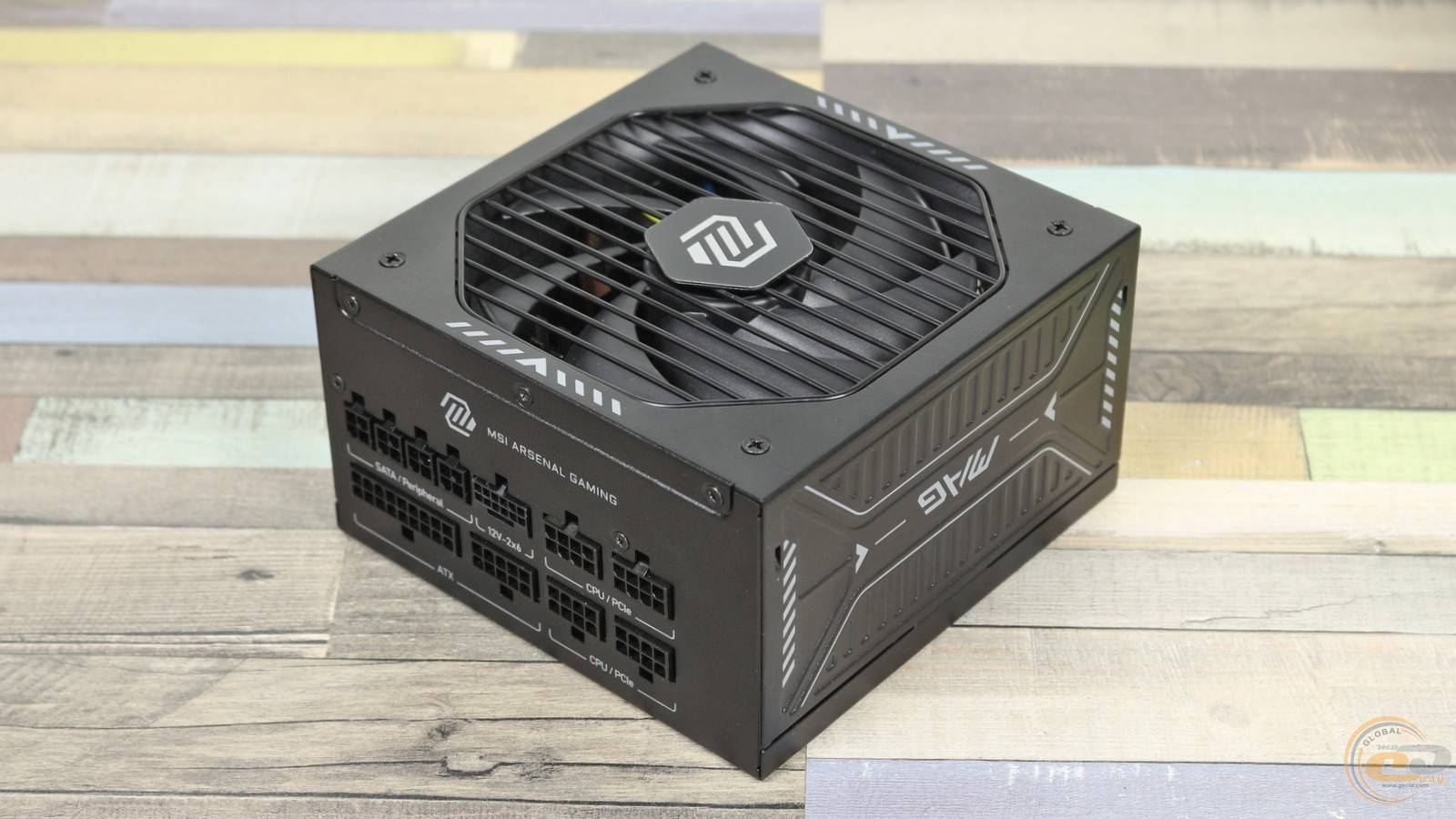

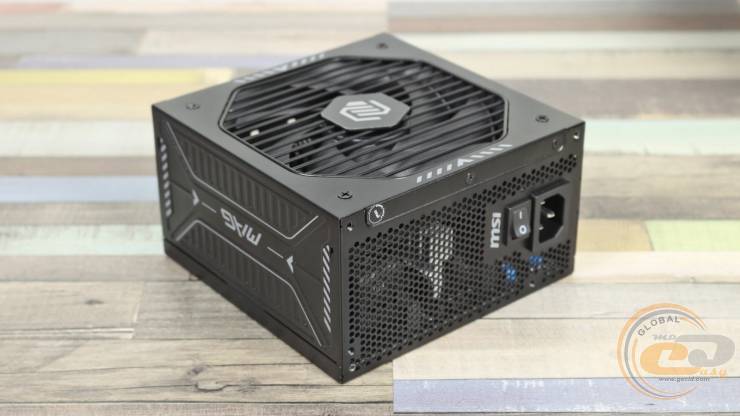

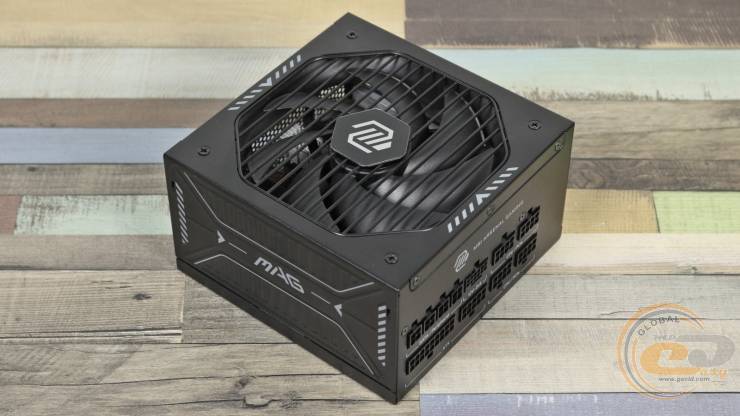

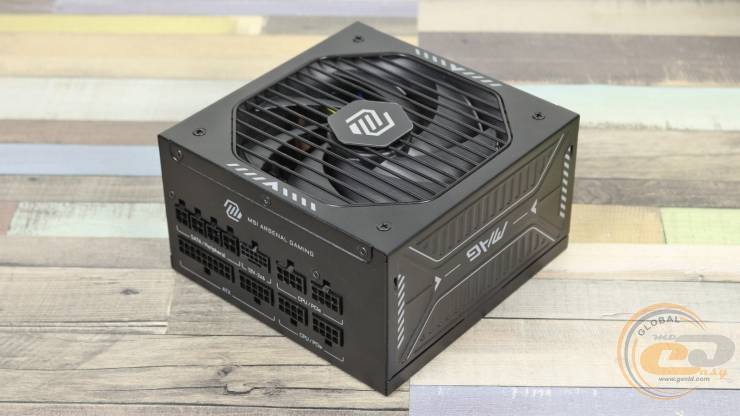

Блок живлення MSI MAG A850GLS PCIE5 має доволі компактний корпус розмірами 150 × 150 × 86 мм. Чорне матове покриття виглядає стримано й елегантно, а світлі акценти додають пристрою стилю та пізнаваності.

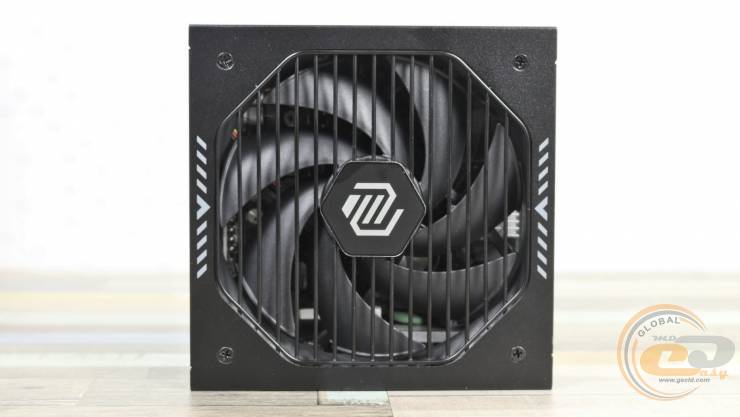

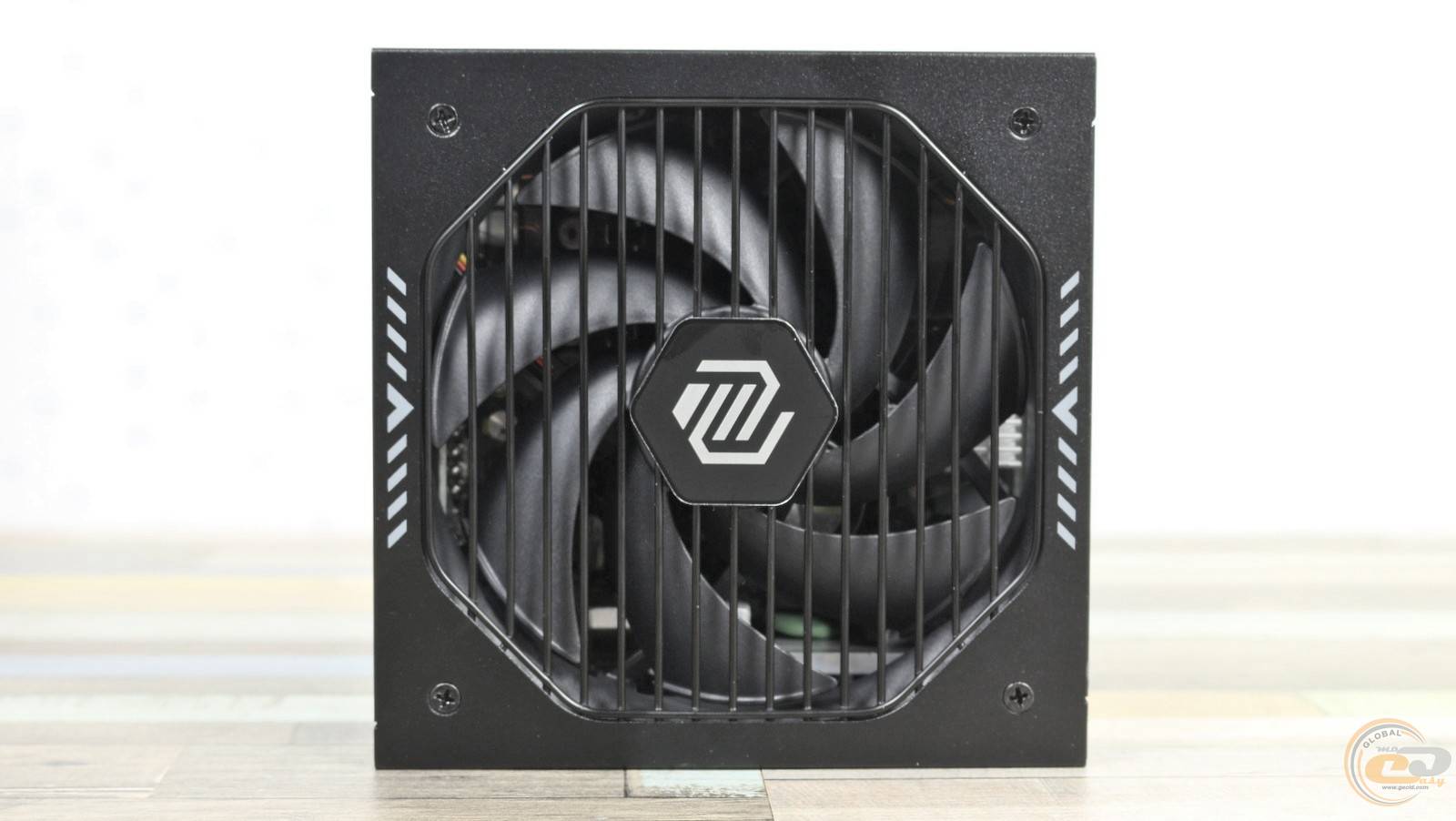

Доповнює образ восьмикутна решітка типу «гриль» із логотипом лінійки, що водночас виконує як декоративну, так і практичну функцію.

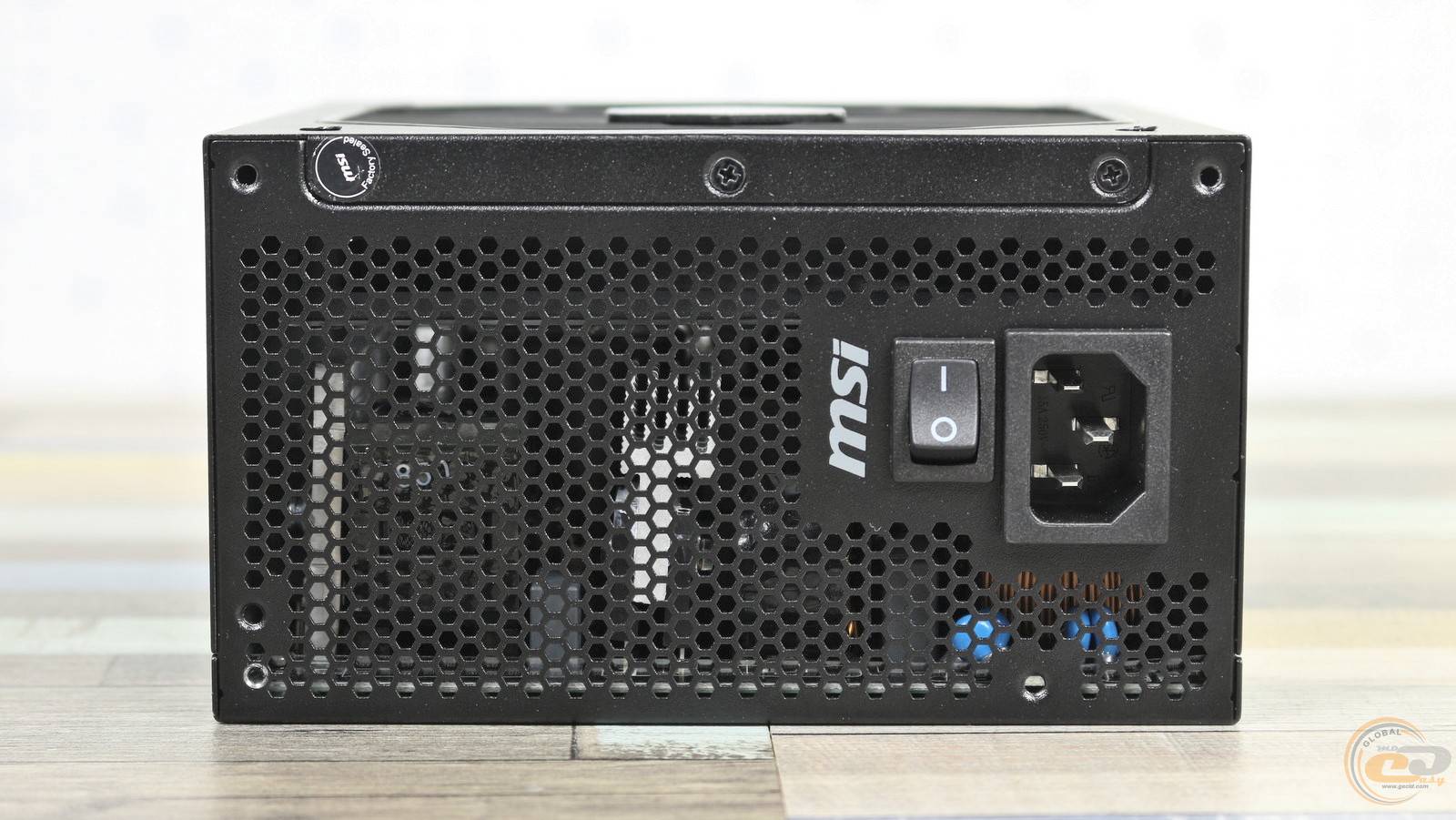

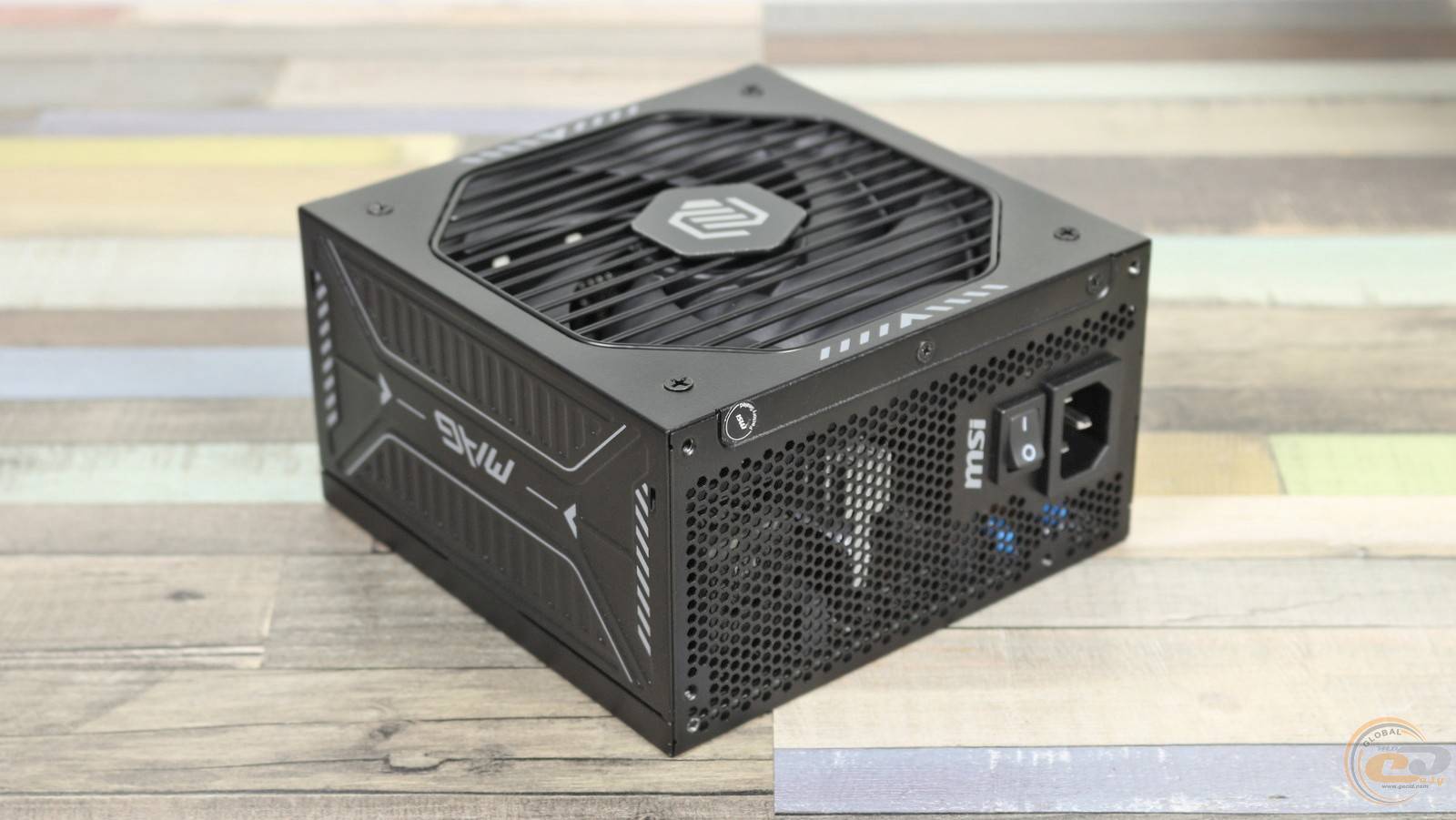

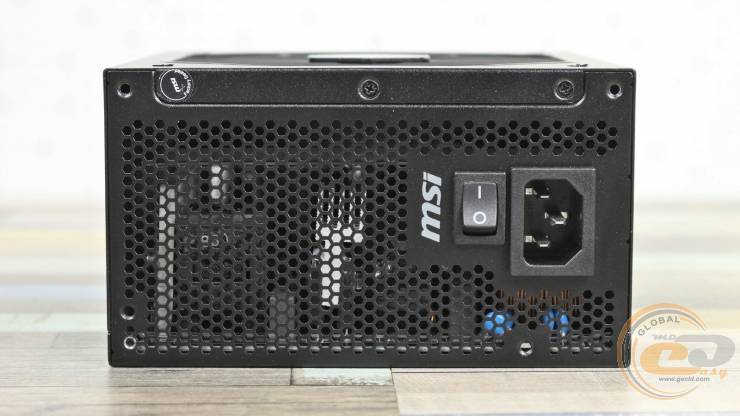

На тильній панелі розташовані звичні отвори у формі стільників, роз’єм живлення та вимикач. Додатково тут можна побачити три гвинти, один із яких прикритий гарантійною пломбою.

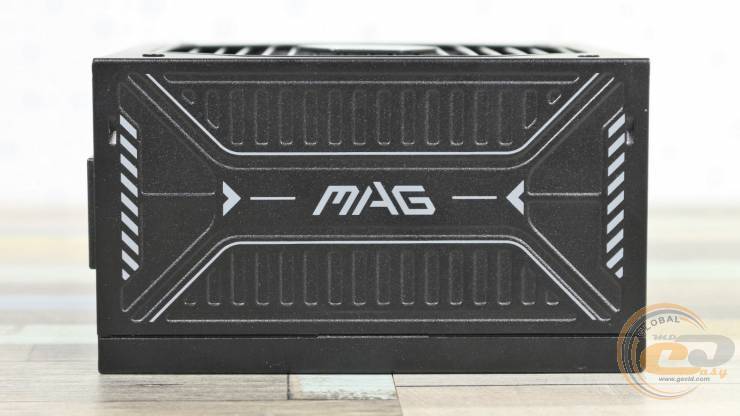

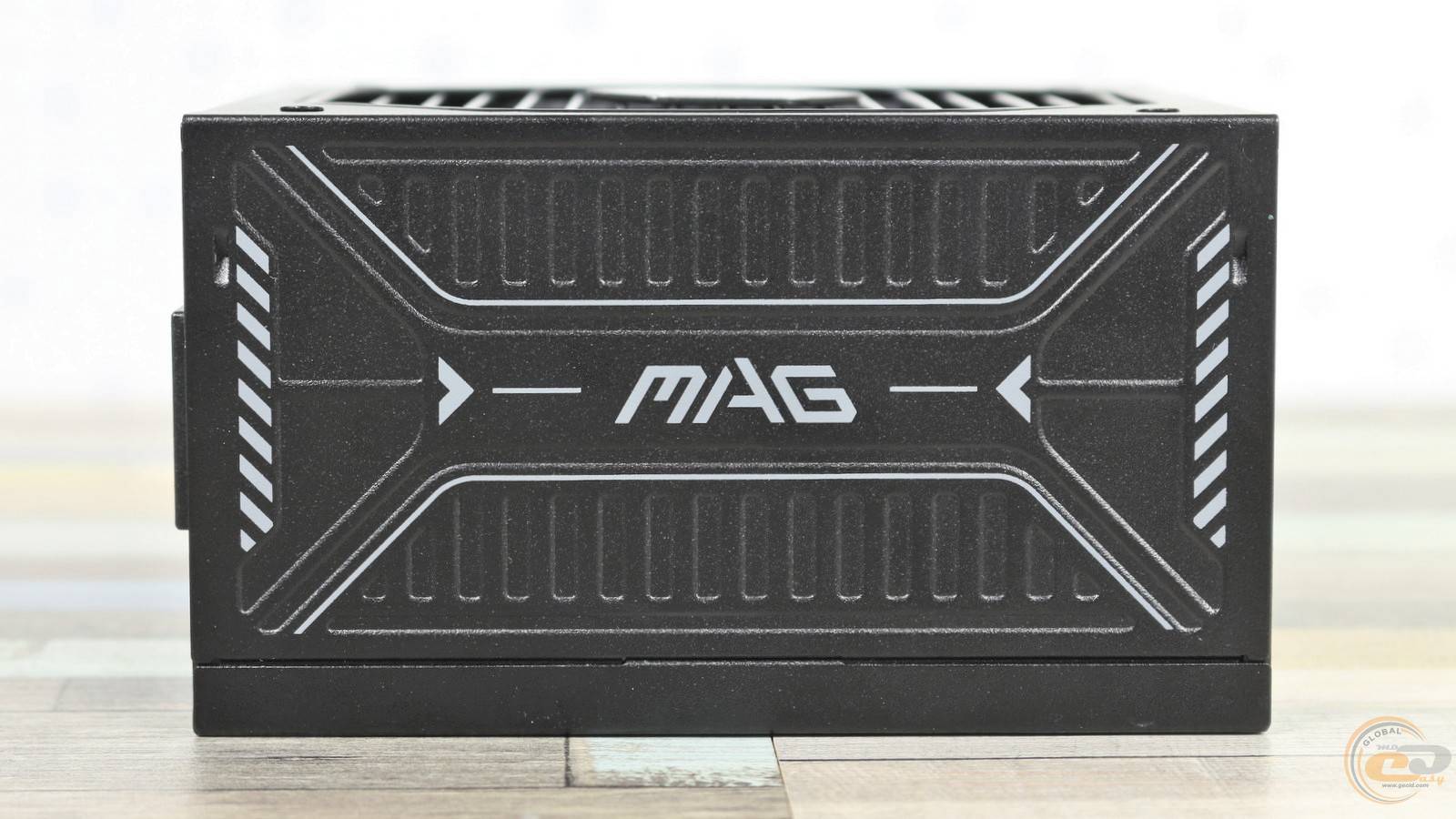

Обидві боковини виконані в єдиному стилі — із тисненими елементами та світлими вставками. Написи орієнтовані правильно незалежно від способу встановлення блока живлення.

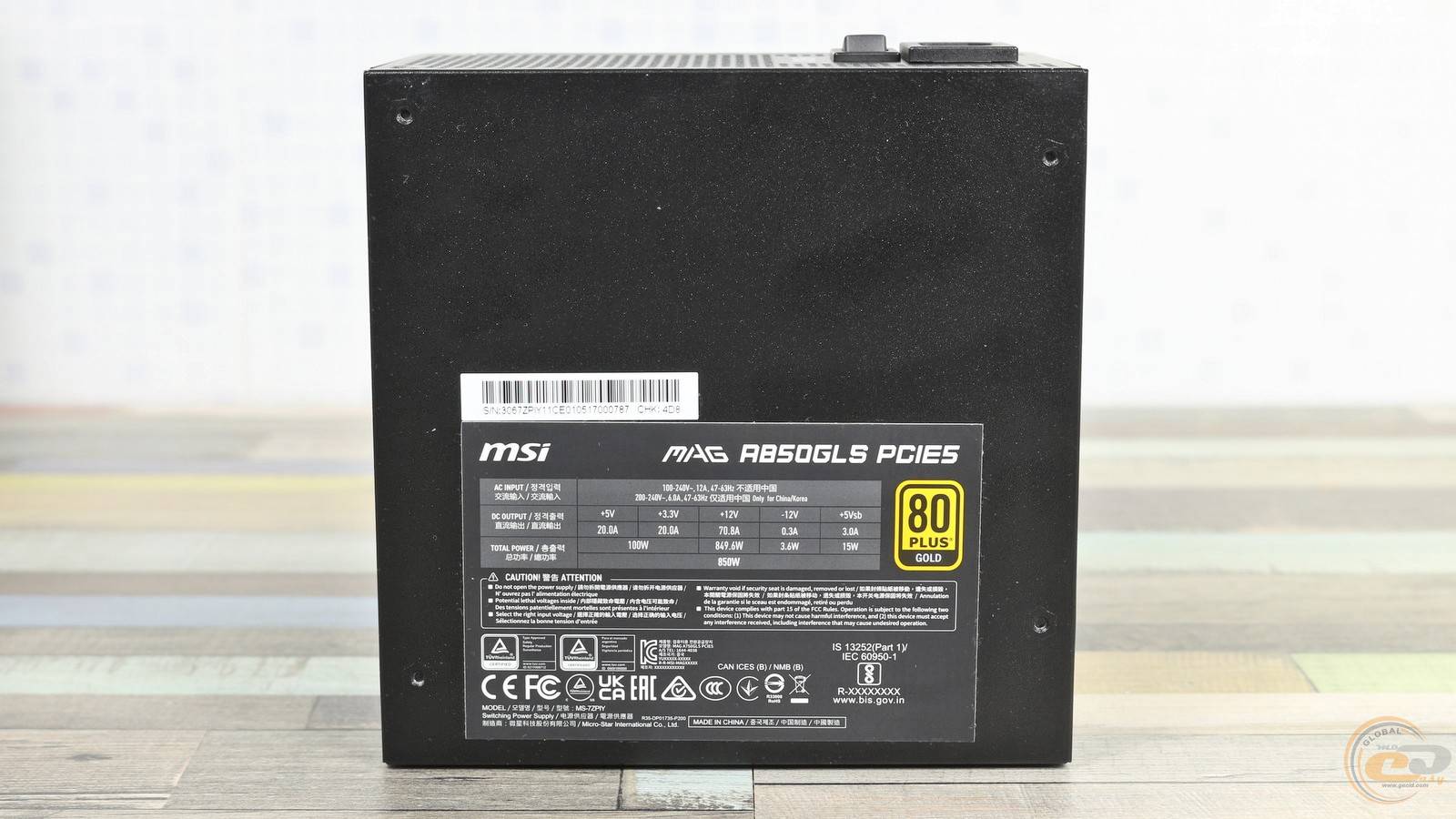

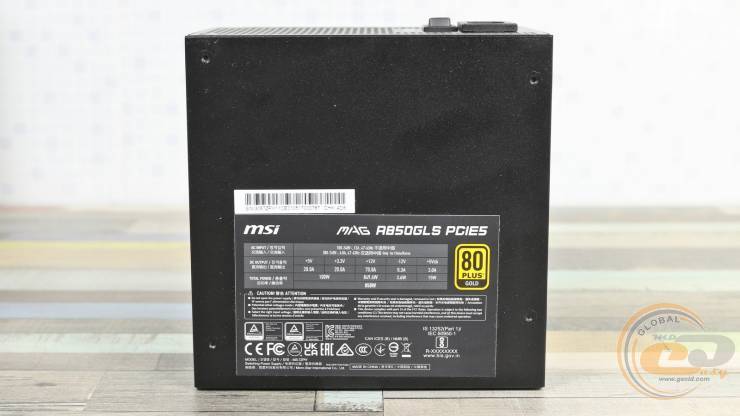

Що ж до електротехнічних показників, то практично усі 850 Вт в кращих традиціях жанру доступні по лінії +12В. Молодші канали +3,3В і +5В отримали 100 Вт на двох або максимум по 20 А на кожен. На місці підтримка широкого діапазону напруг від 100 до 240 В, а також сертифікат 80 PLUS Gold – його логотип гарно розбавляє чорно-сіре оформлення.

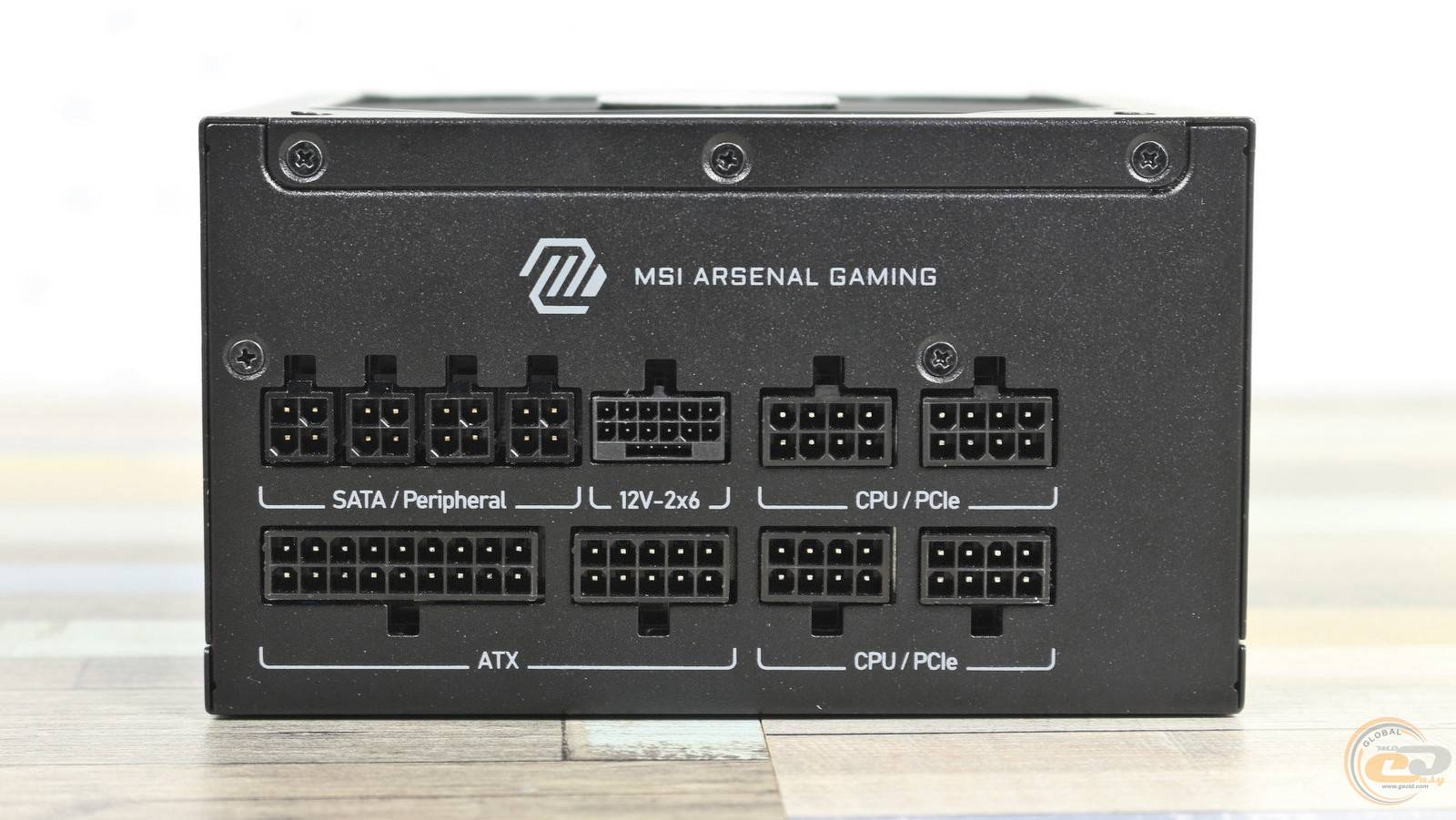

Усі вихідні кабелі MSI MAG A850GLS PCIE5 модульні і набрані з круглих проводів у нейлоновому обплетенні. А елементи із 16-контактним конектором PCIe 5.1 легко відрізнити за жовтими роз’ємами.

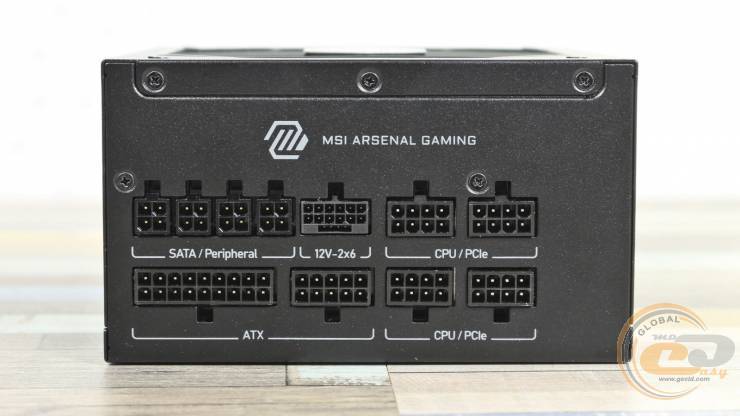

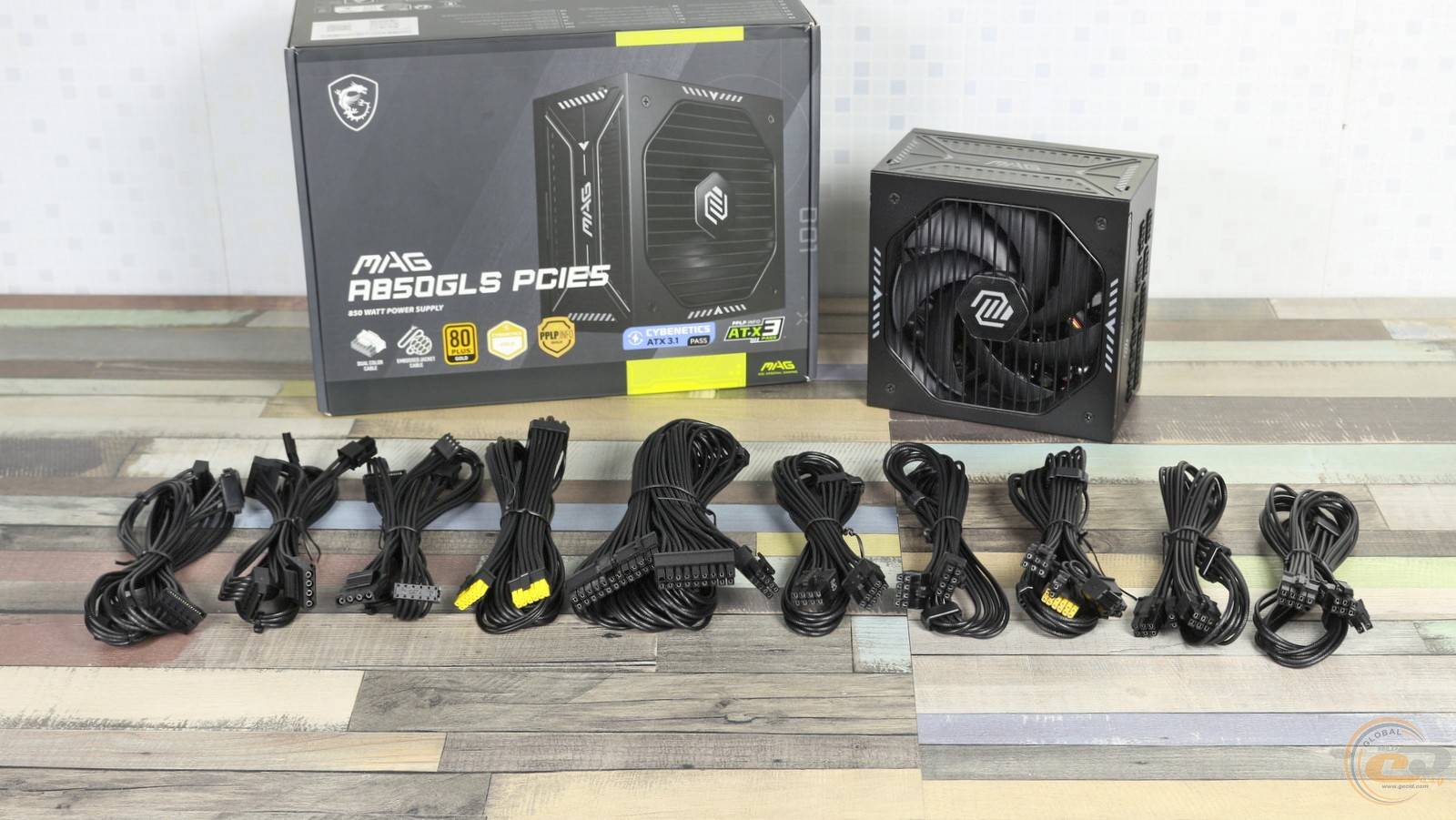

Повна конфігурація кабелів живлення виглядає наступним чином:

Тепер про набір проводів. Основні конектори живлення представлені звичними 20+4-контактним ATX та парою 4+4-контактних ATX12V.

А ось кабелі для під’єднання відеокарт виконані доволі цікаво. Два 6+2-контактні PCIe розміщені на окремих проводах, а додатково є сучасний роз’єм PCIe 5.1 (12V-2×6) із потужністю до 600 Вт. Якщо ж у системі такий конектор не потрібен, до нього можна під’єднати розгалужувач на ще два 6+2-контактні PCIe, отримавши у підсумку чотири такі роз’єми.

В свою чергу для живлення периферії передбачено вісім SATA, три PATA і навіть FDD на трьох окремих проводах.

Під’єднання кабелів не викликає жодних труднощів — усі роз’єми мають чітке маркування, різняться формою та кількістю контактів. А довжини проводів достатньо навіть для габаритних корпусів.

Внутрішня будова

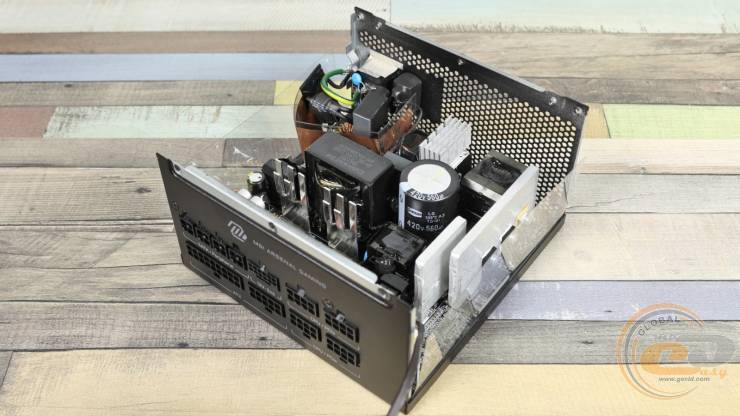

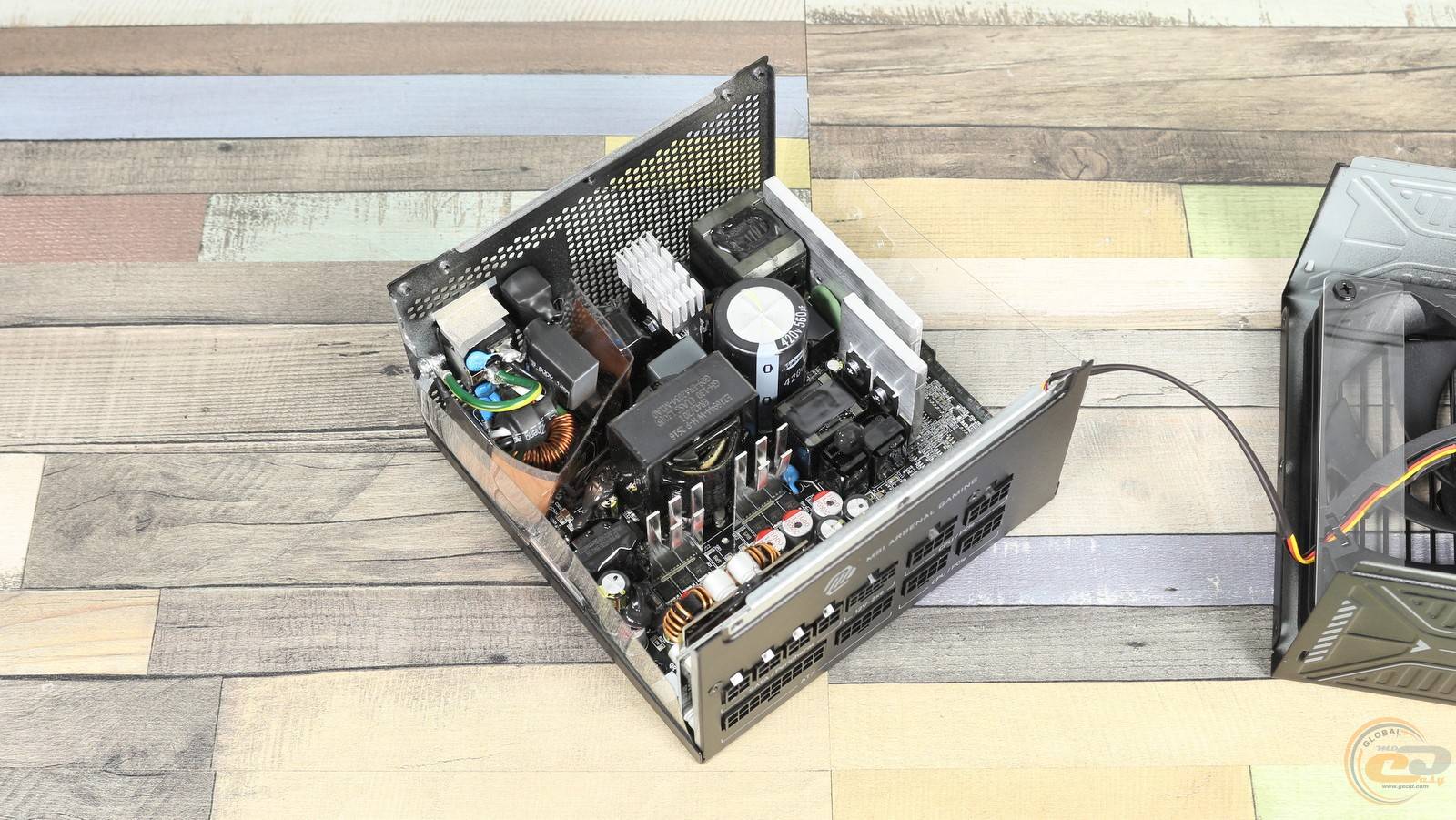

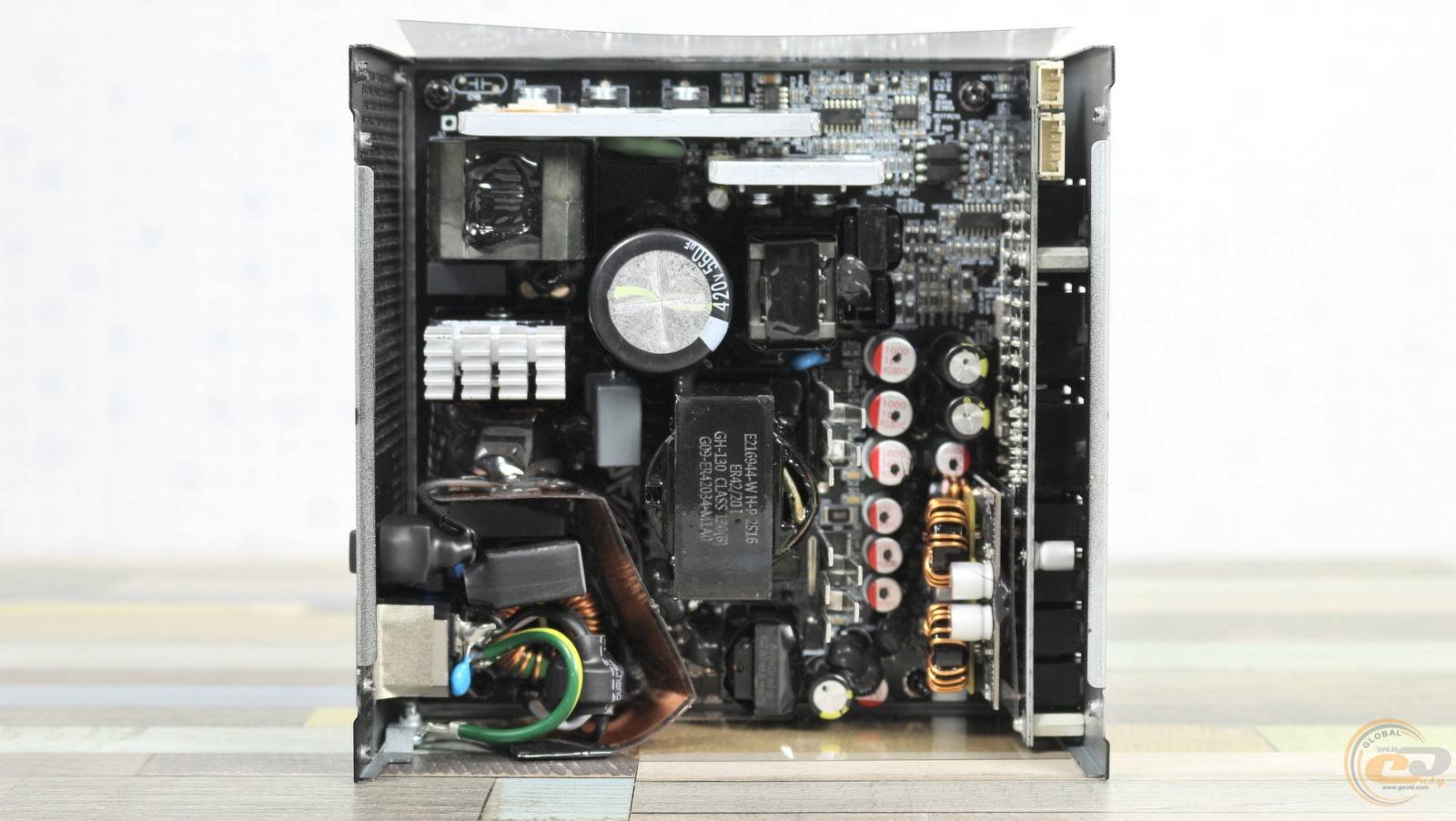

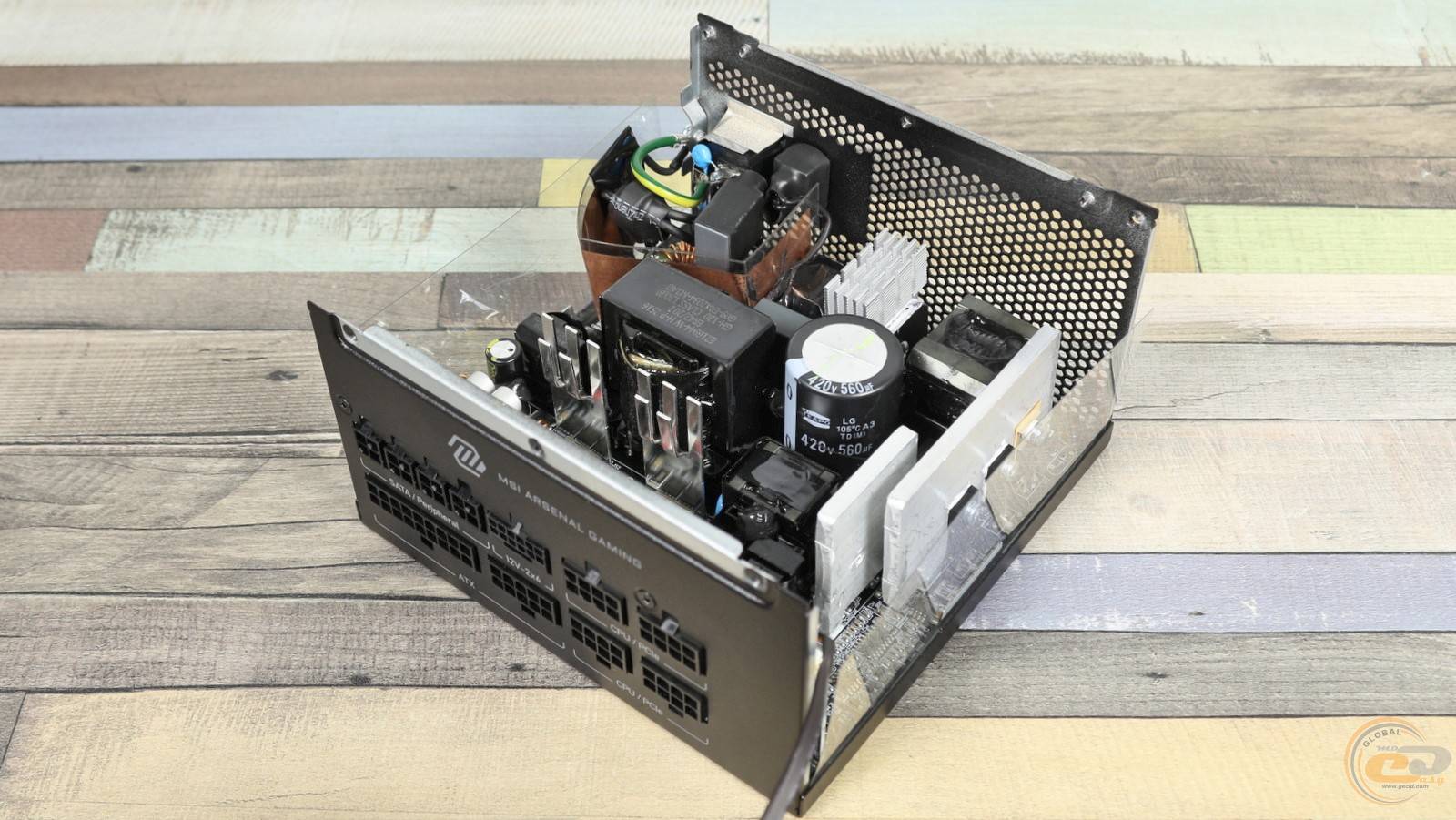

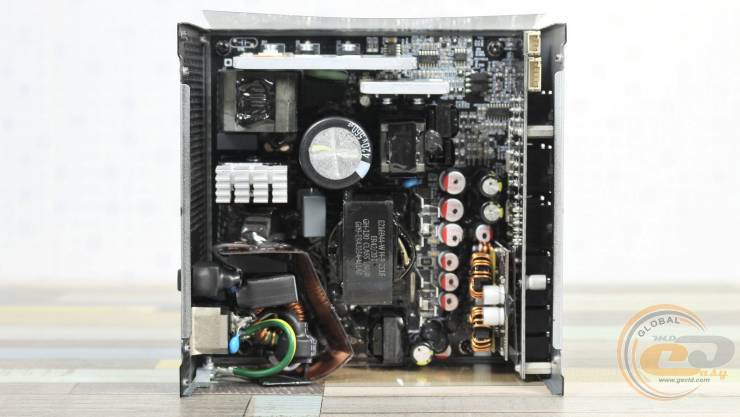

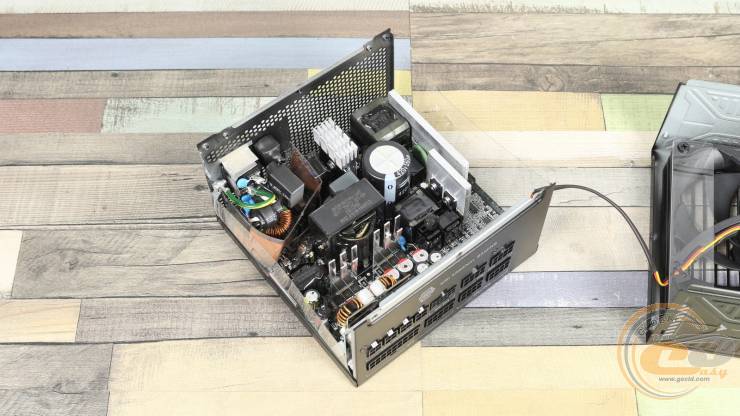

Тепер поговоримо про те, що знаходиться всередині пристрою.

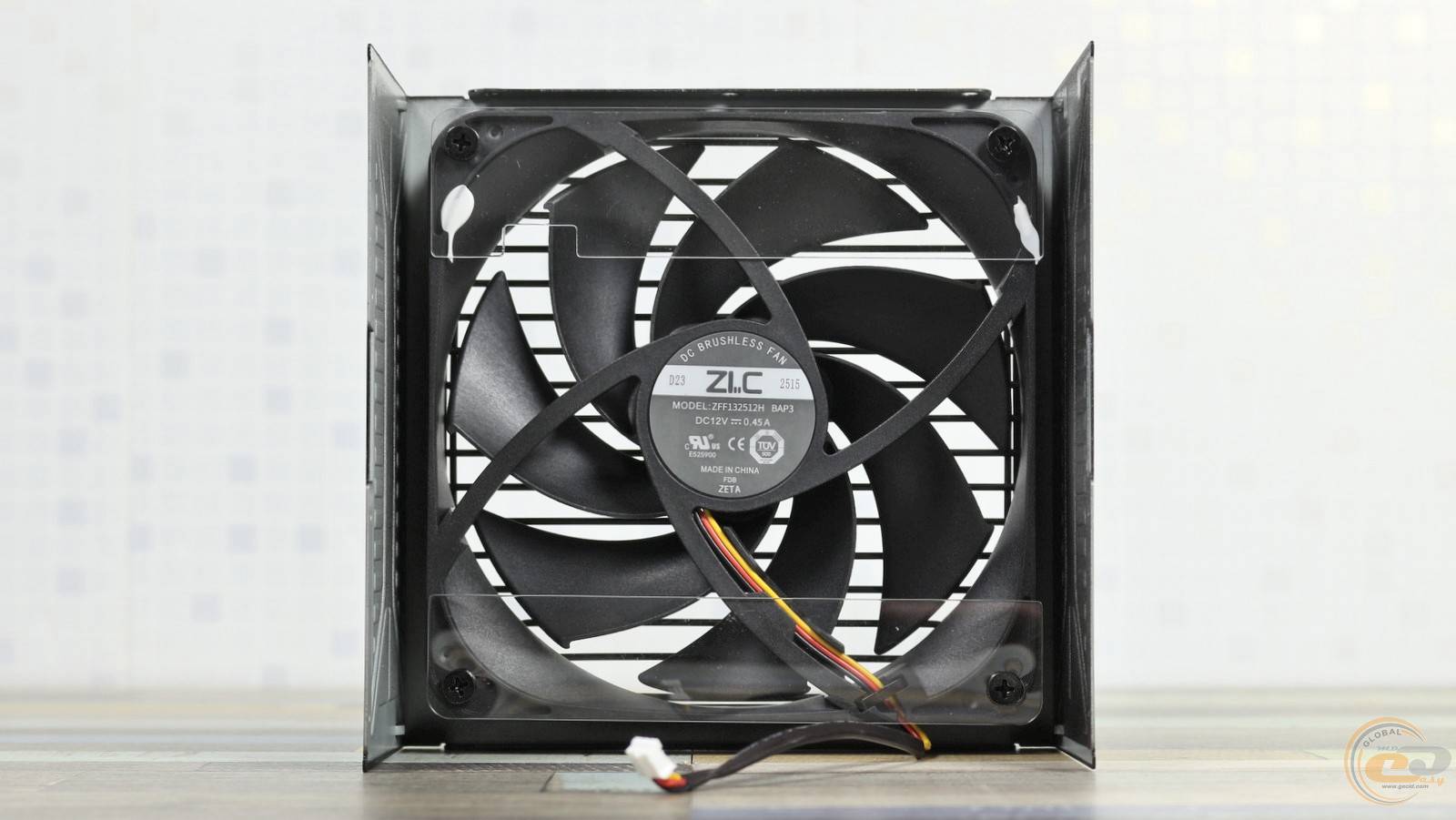

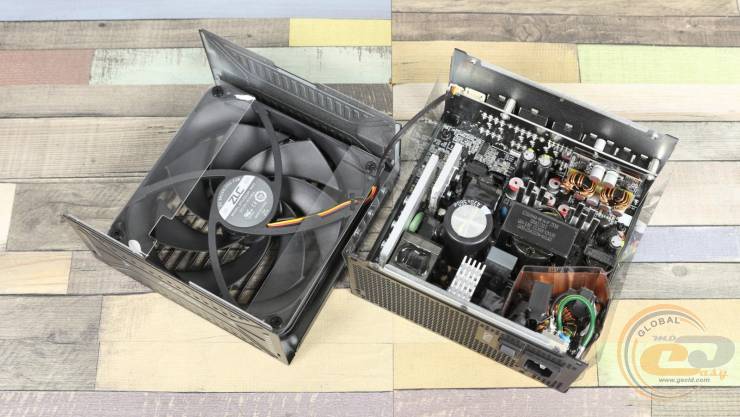

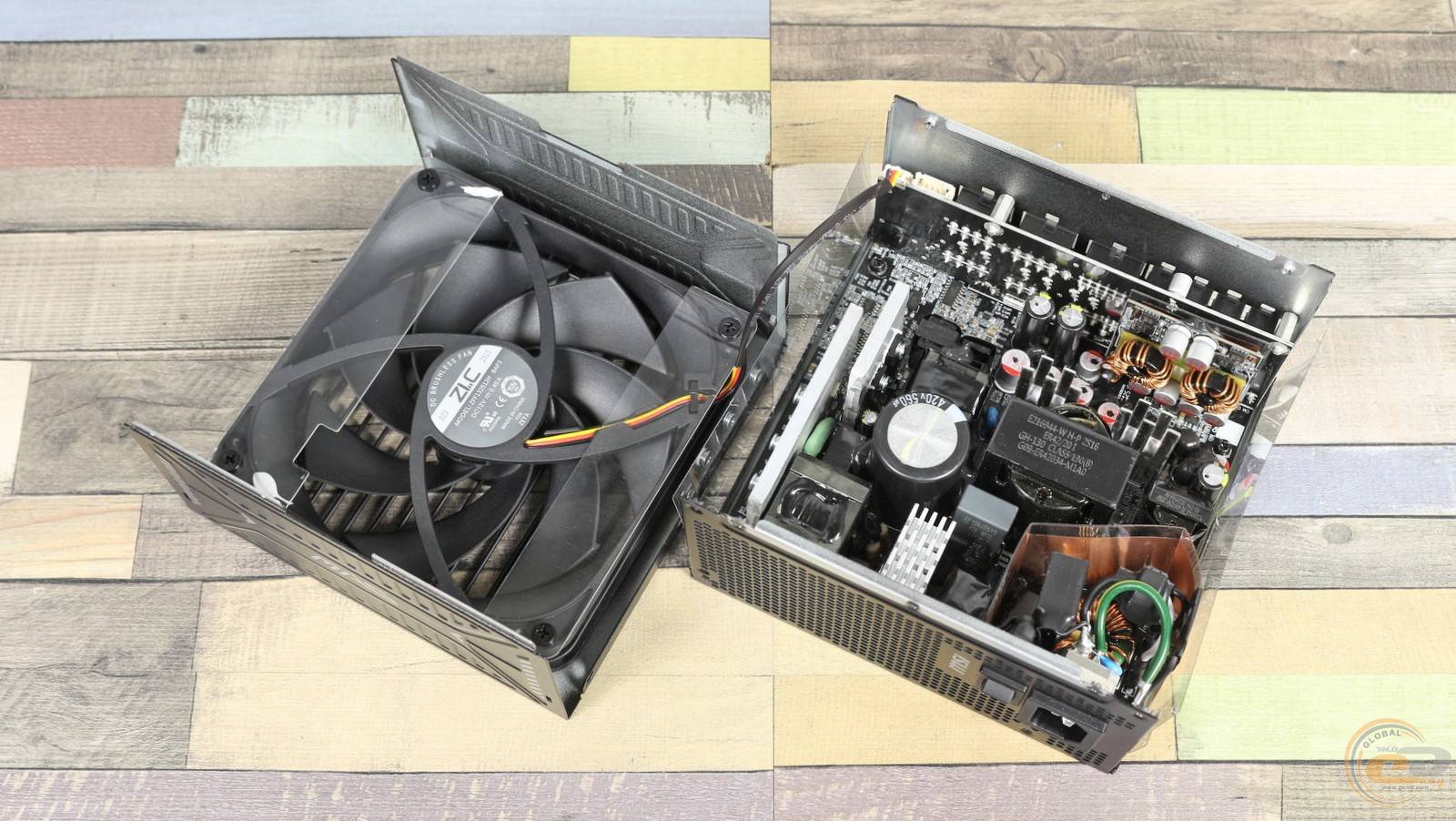

Активне обдування покладене на 7-лопатний вентилятор ZLC ZFF132512H на основі надійного й тихого гідродинамічного підшипника. Через знімний 3-контактний конектор він споживає до 5,4 Вт (12 В при 0,45 А). Також є пара прозорих пластин, завдяки яким повітряний потік спрямовується на найбільш гарячі компоненти.

Про пасивне охолодження також подбали: в наявності радіатор із великою площею тепловіддачі на діодних збірках, пара алюмінієвих пластин на силових елементах первинного кола та ще два гребінці на транзисторах синхронного випрямляча.

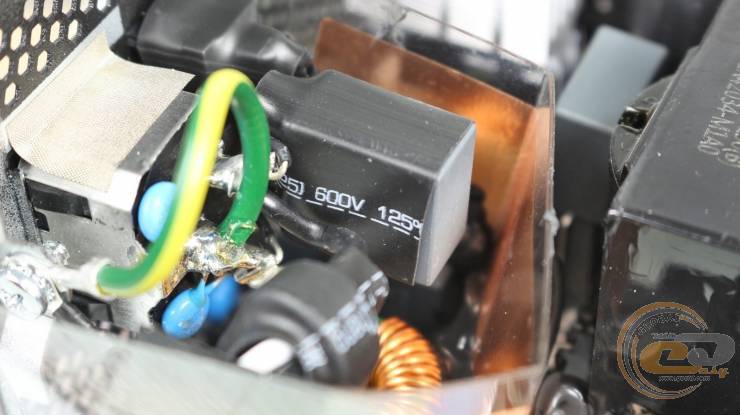

Переходимо до деталей. Вхідний EMI-фільтр включає в себе необхідні елементи і відділений від решти наповнення за допомогою екрану.

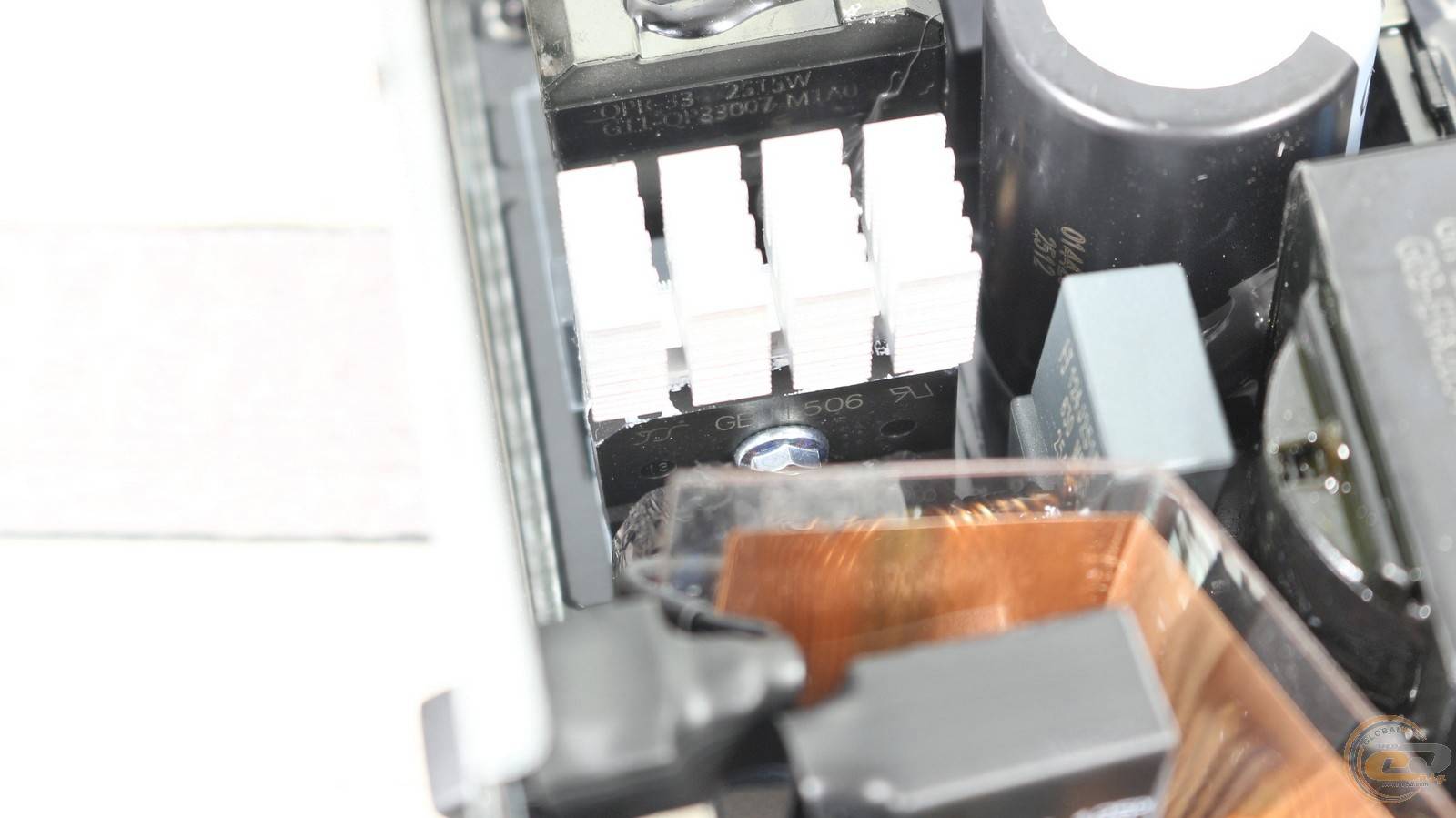

Для випрямлення напруги використовуються два діодні мости GBU1506, які розраховані на струм до 15 А і прикручені з обох боків радіатора.

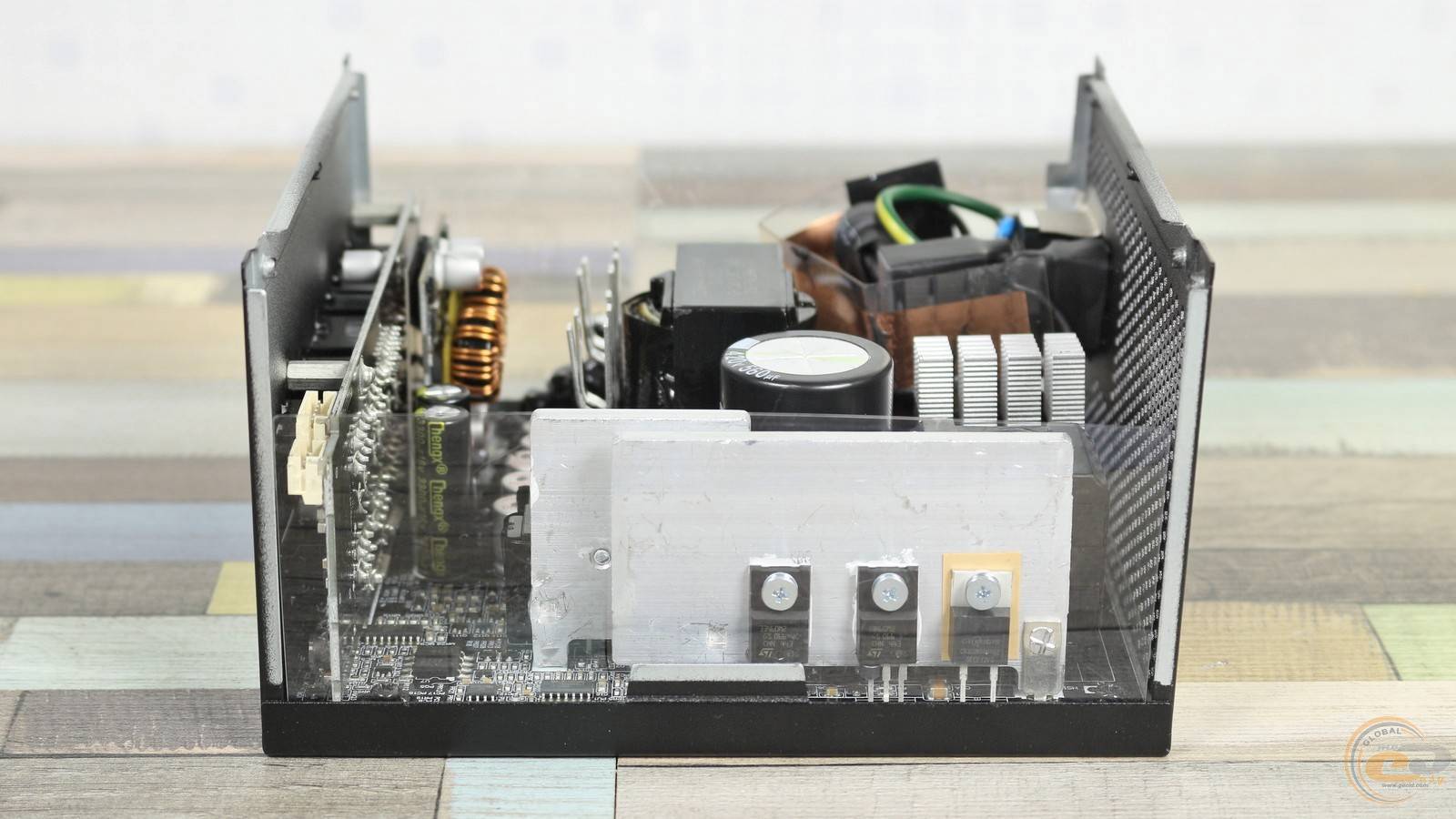

Далі розташований дросель та три силові елементи вузла активного коректора коефіцієнта потужності.

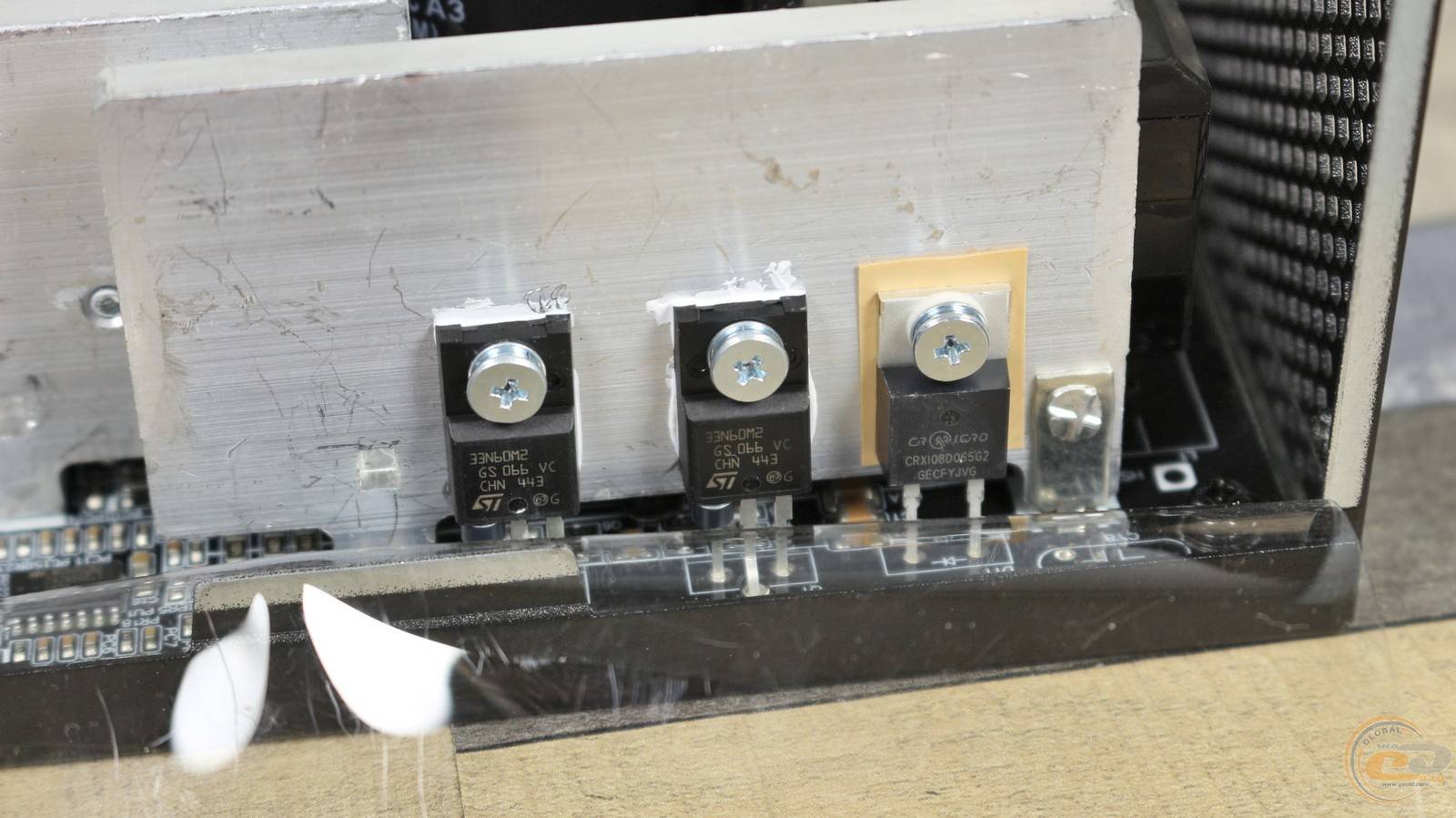

В числі останніх є пара транзисторів STMicroelectronics ST33N60M2 та діод Шотткі CRMicro CRXI08D065G2. Якщо перші два елементи вийшли з-під крила європейської компанії, то останній має суто китайське походження.

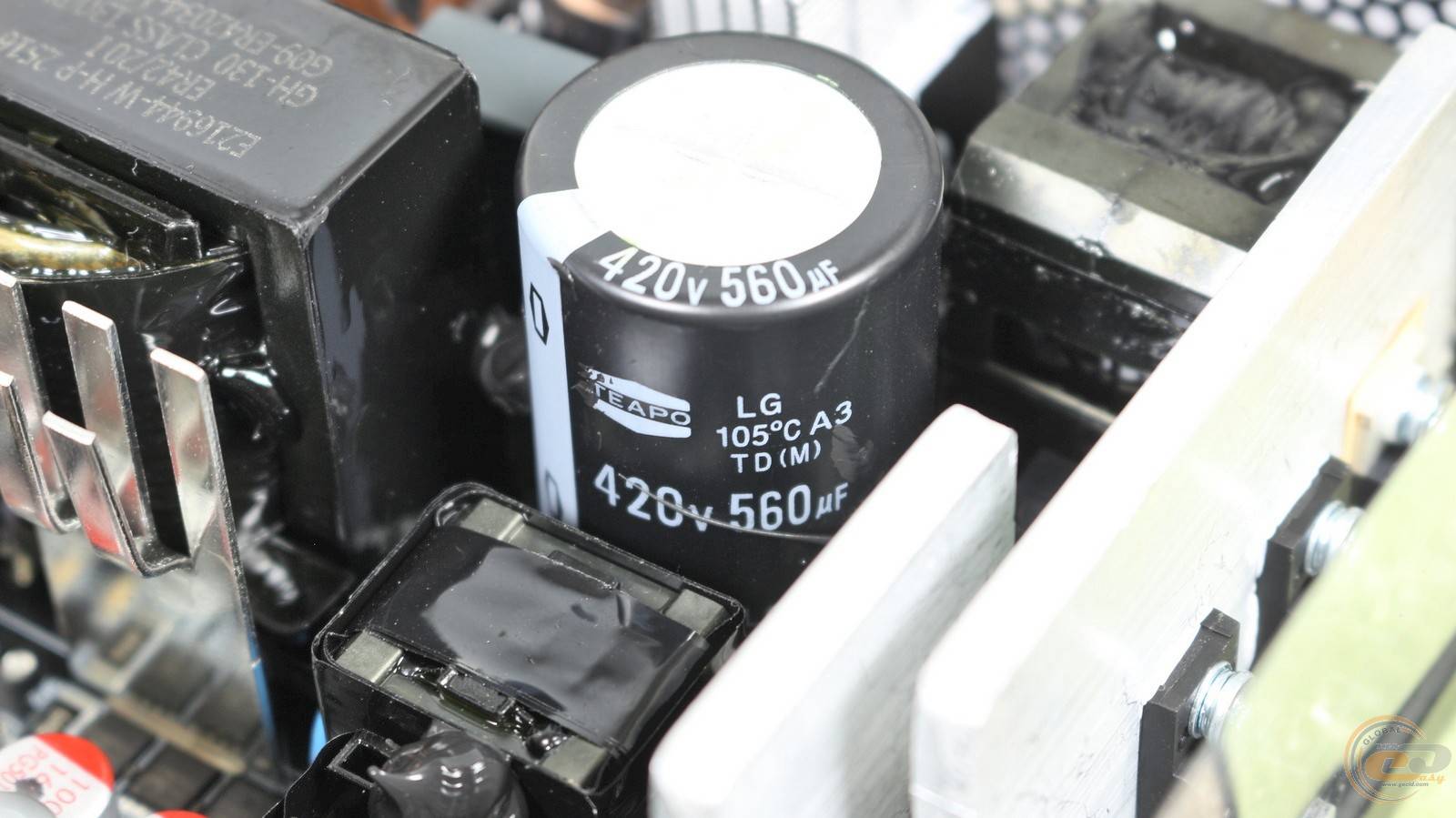

Що ж до конденсаторів, то тут маємо таку ж суміш тайванських і китайських елементів, як і у протестованому нами раніше 1250-ватному MSI MAG A1250GL PCIE5. Вхідний електроліт TEAPO є хорошими середнячком в плані якості. При цьому він належить до високотемпературної серії і має середню для 850-ватника ємність 560 мкФ.

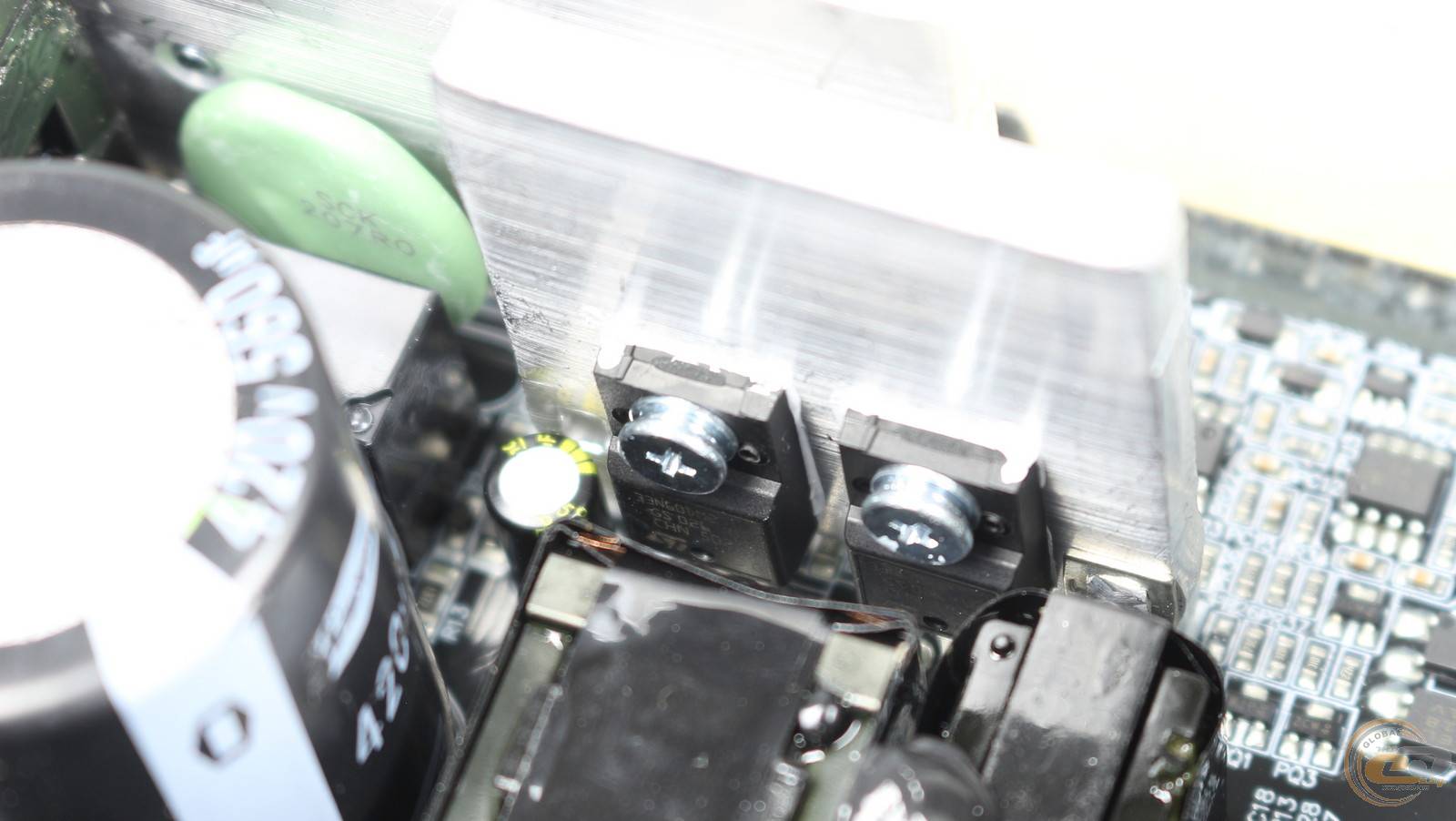

Поруч розпаяні терморезистор та реле, які забезпечують захист від великих пускових струмів. А на ще одному радіаторі зафіксовані два транзистори від тієї ж STMicroelectronics, які є ключами доволі ефективної напівмостової схеми (half bridge).

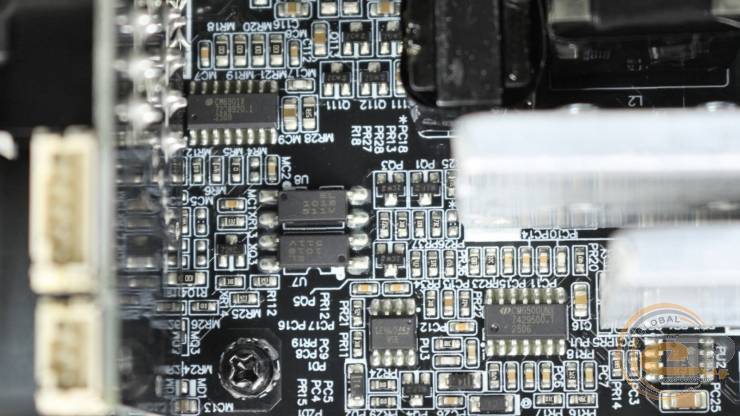

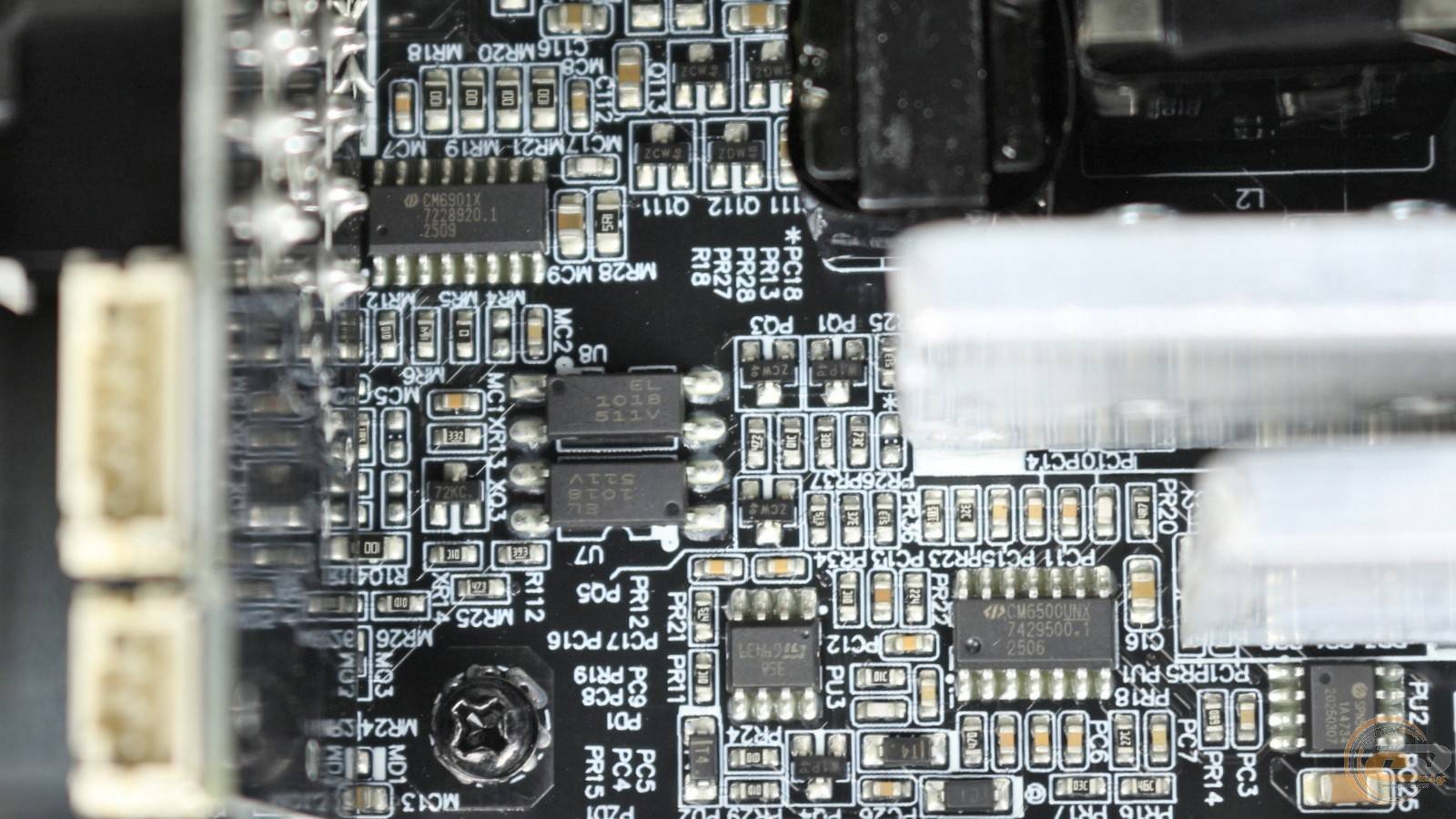

Неподалік на платі видно два чипи: Champion CM6901X, який відповідає за формування ліній +12В та -12В, та контролер модуля APFC Champion CM6500UNX.

Подальше перетворення напруги покладене на трансформатор відповідних для 850-ватника розмірів.

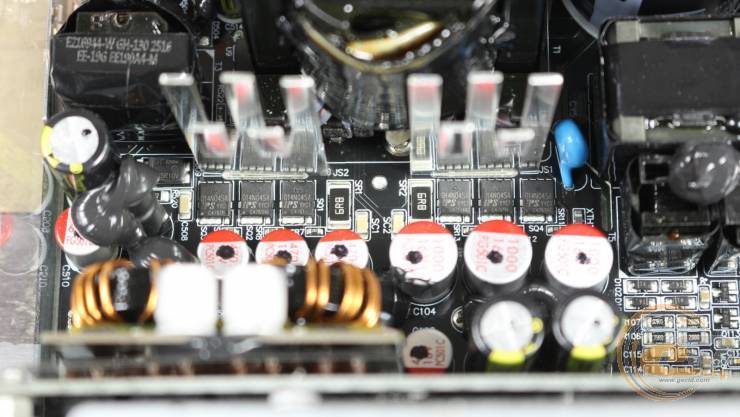

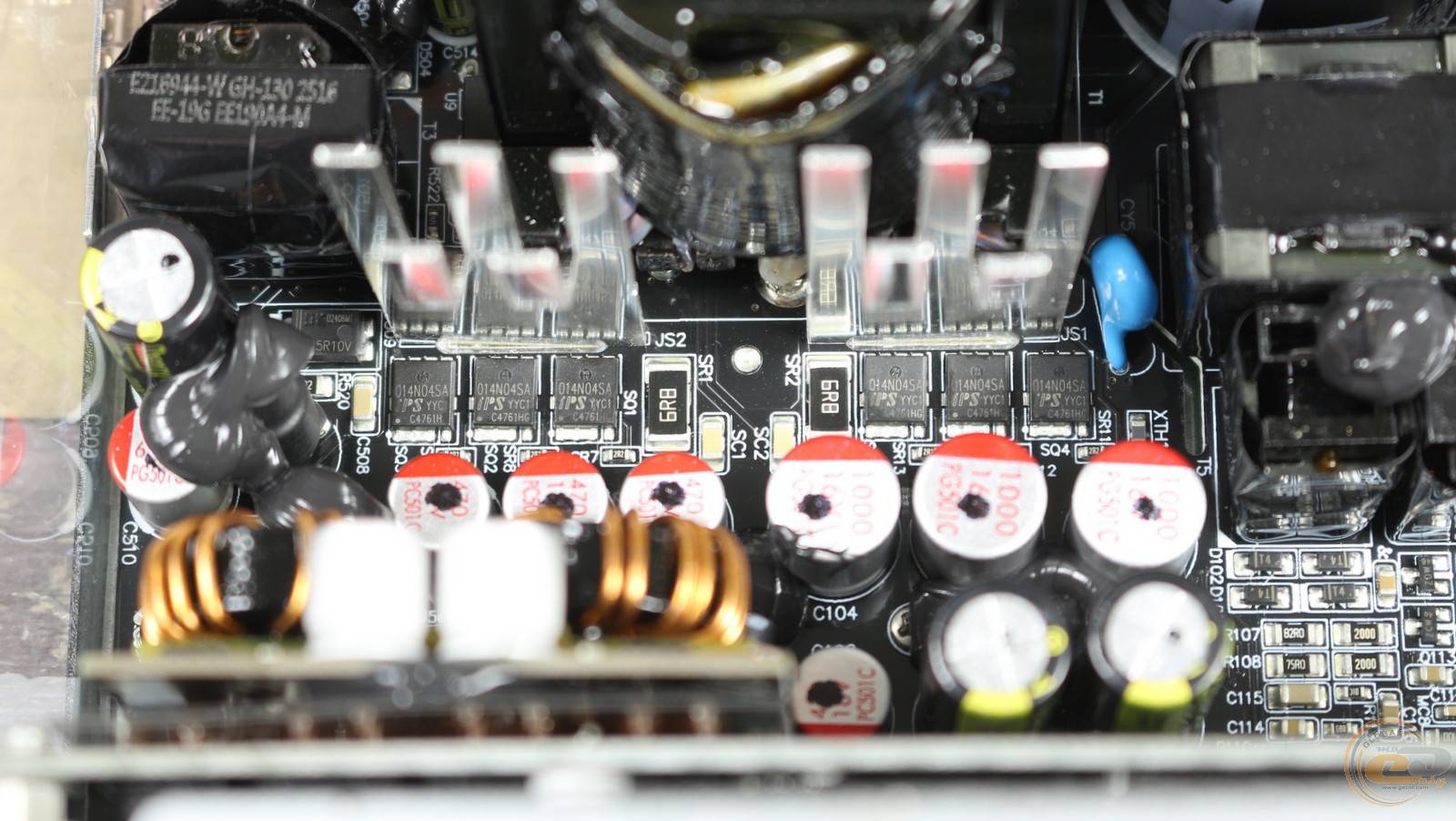

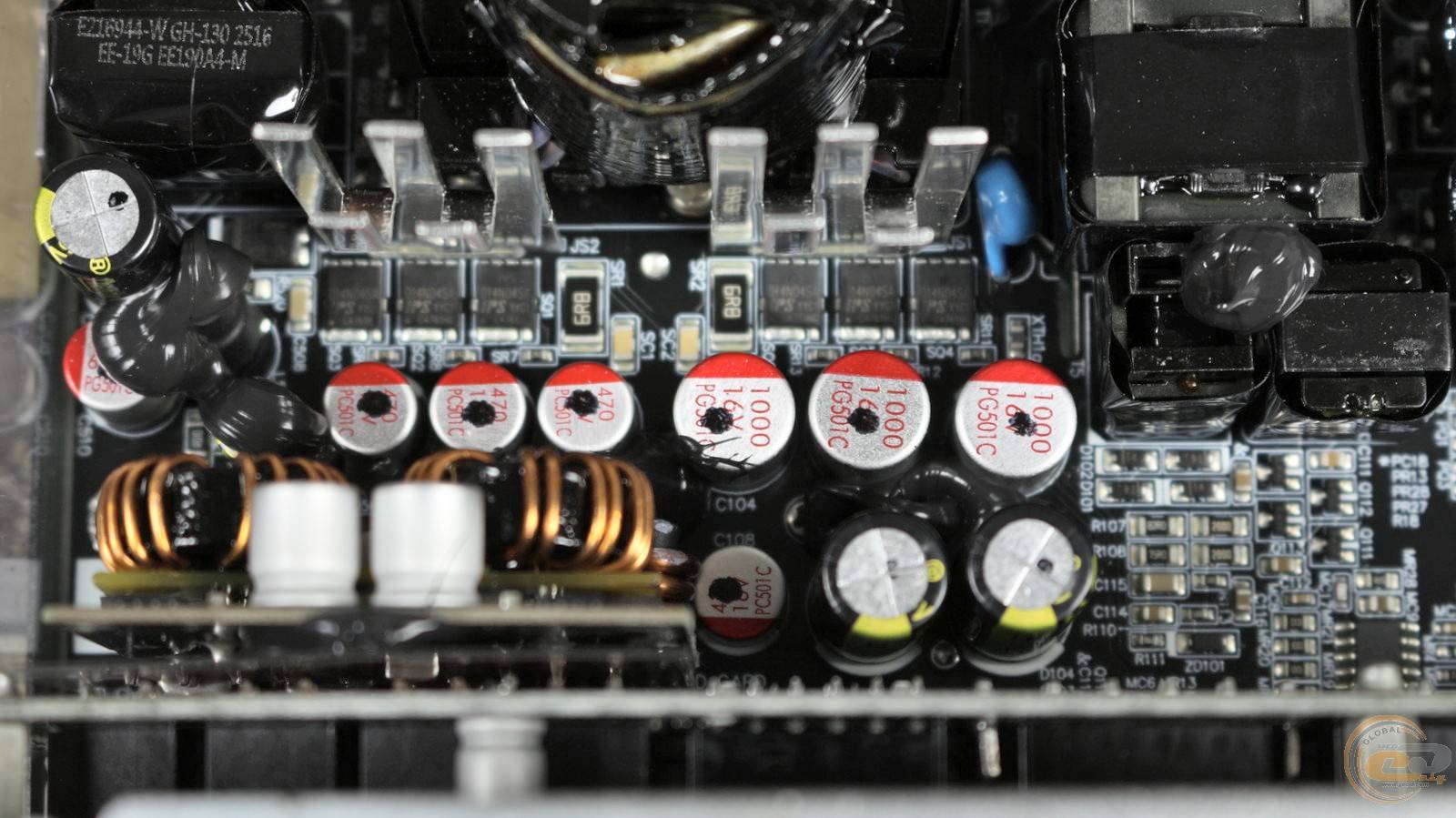

Позаду нього розташовані шість транзисторів синхронного випрямляча, за допомогою яких утворюється канал +12В.

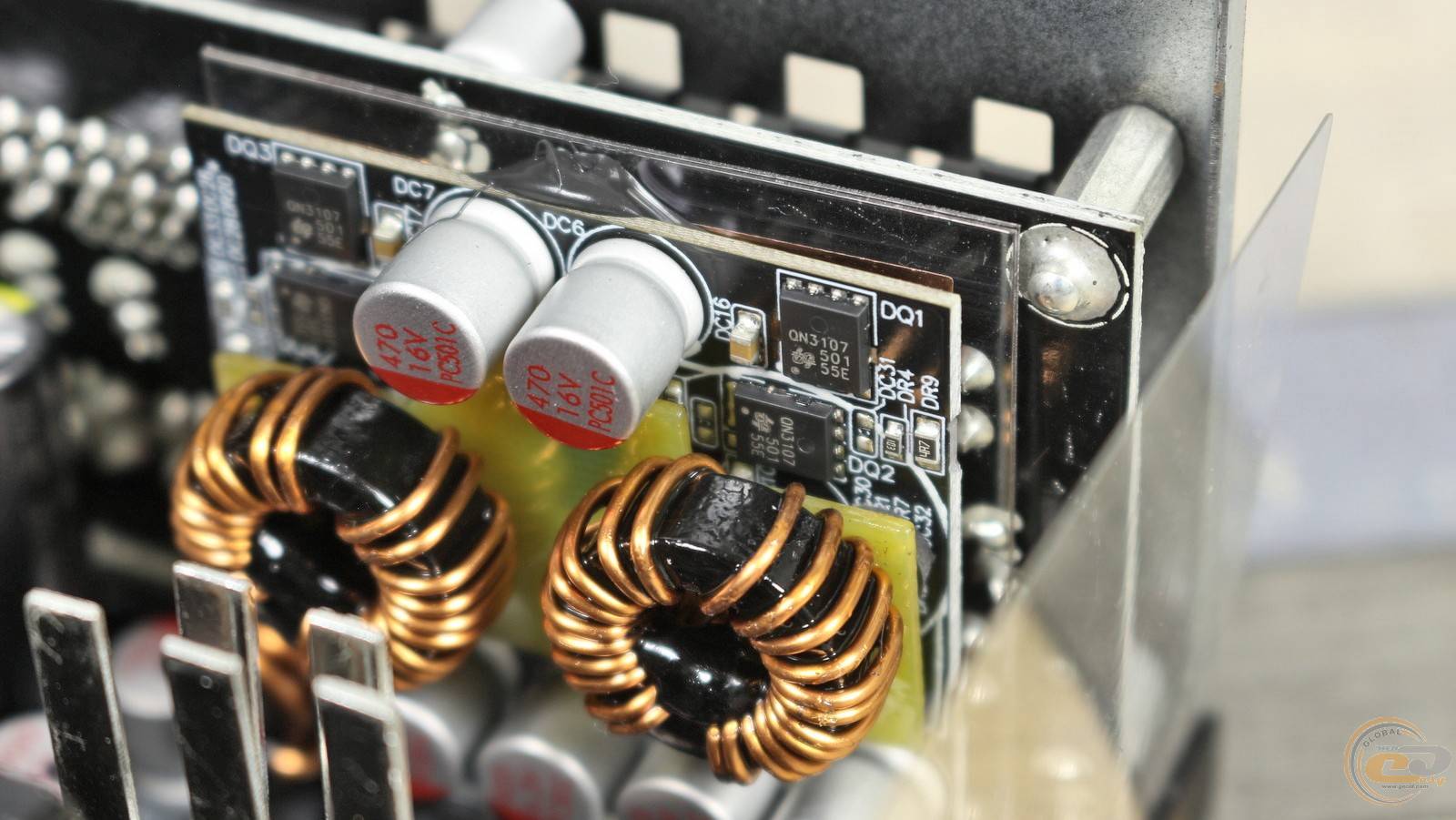

Складові DC-DC-перетворювачів, які формують молодші лінії +3,3В і +5В, розпаяні на окремій дочірній платі.

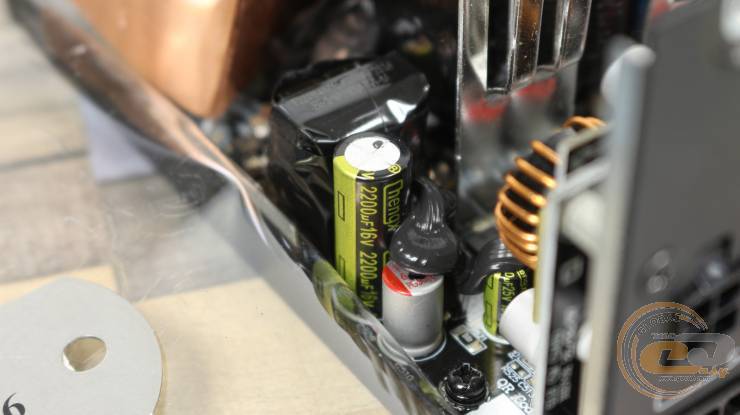

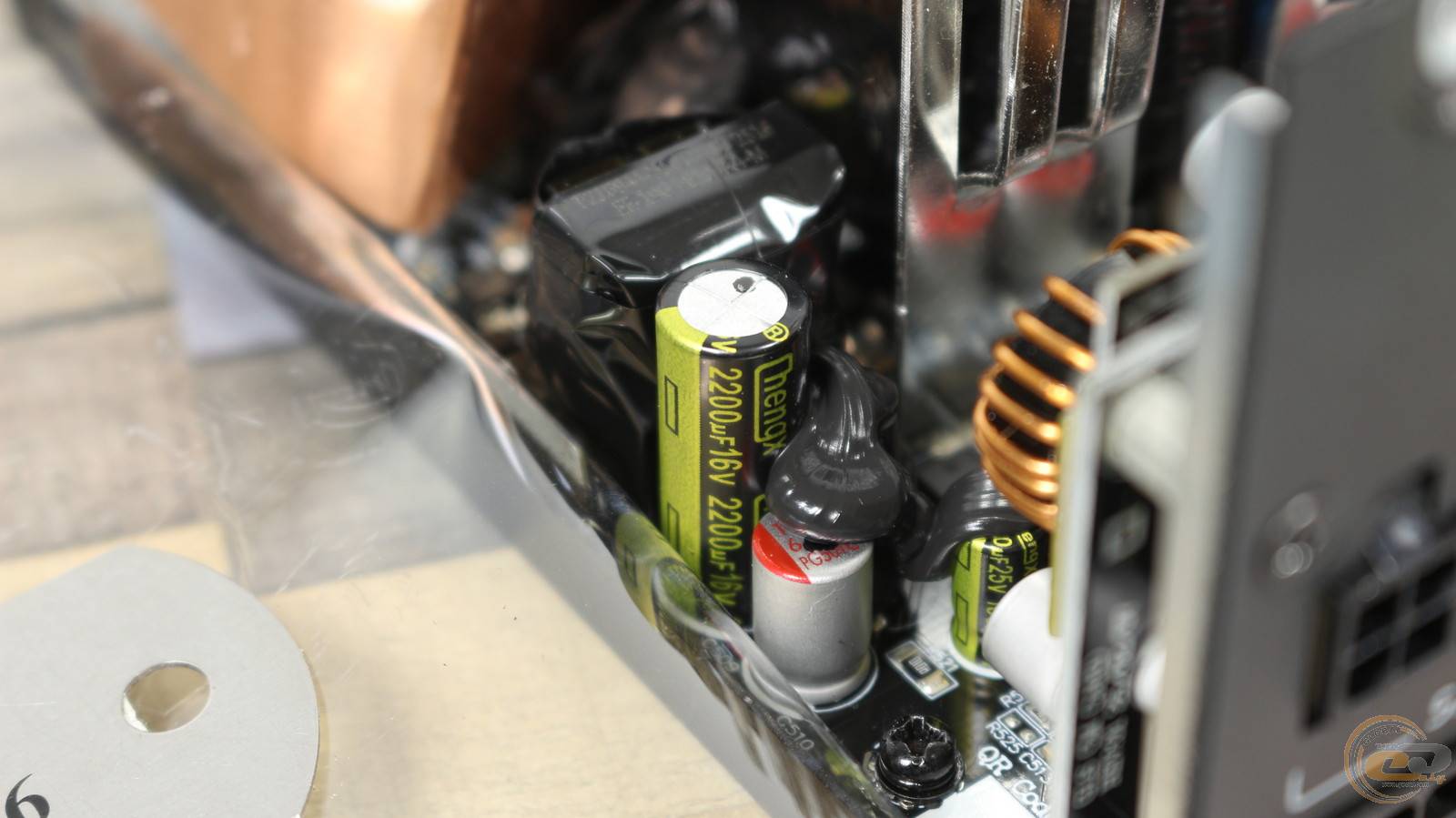

В даному блоці живлення використовуються як якісні твердотілі конденсатори, так і доступні електроліти від китайської ChengX. Утім, 7-річна гарантія від виробника свідчить про впевненість у довговічності пристрою.

На додачу тут присутній повний набір захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Крос-навантажувальні характеристики

Настав час практичних випробувань. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

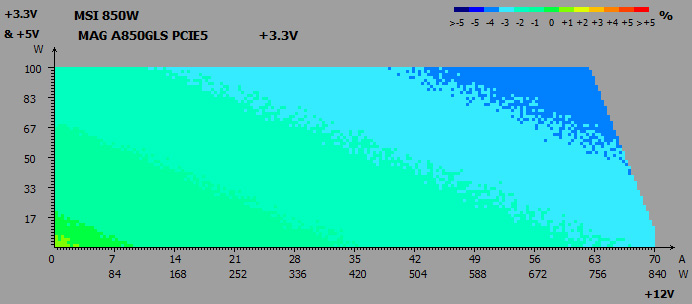

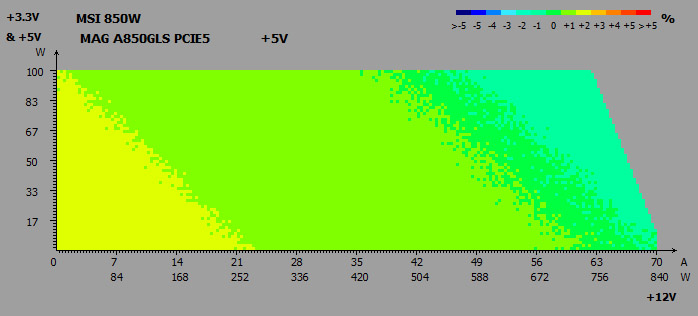

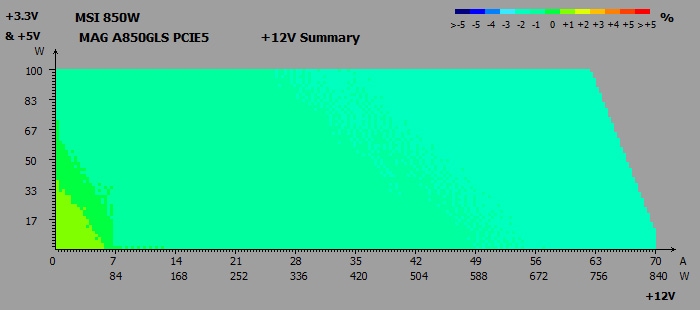

Під час крос-навантажувальних тестів на основних лініях живлення MSI MAG A850GLS PCIE5 були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до 0%;
• лінія +5В: від -1% до +2%;
• лінія +12В: від -2% до +1%.

На всіх трьох каналах вони значно вужчі, аніж максимально допустимі ±5%, що тішить.

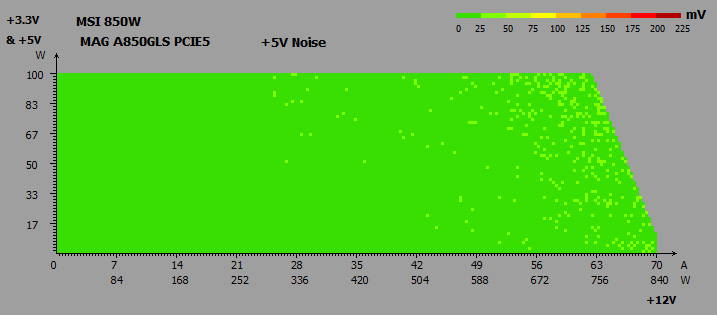

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

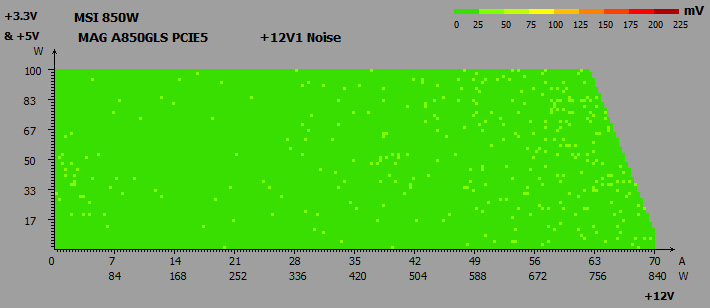

До пульсацій також немає жодних запитань — на всіх лініях вони не перевищують 50 мВ.

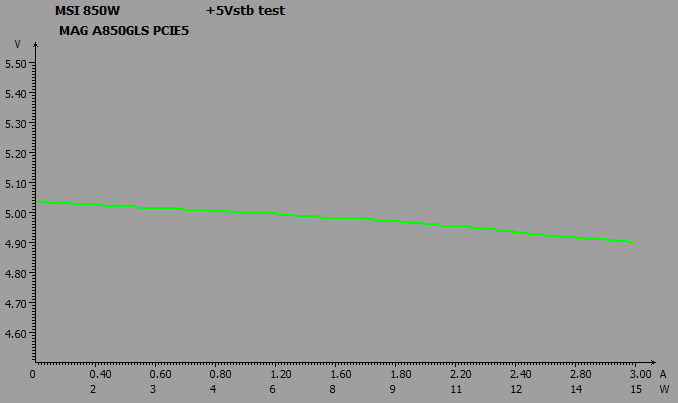

Чергова лінія живлення + 5VSB

Відхилення від номіналу напруги чергової лінії живлення невеликі — від 5,03 до 4,9 В, тобто від +0,6% до -2%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює якнайкраще. При споживаній потужності в 250 Вт коефіцієнт PF досягнув 0,94, а максимальне значення рівне 0,99.

ККД

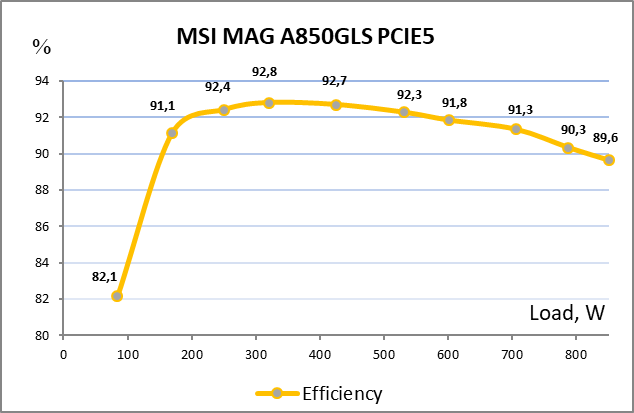

ККД блока живлення заявлений на рівні 80 PLUS Gold. І справді, при навантаженні 20%, 50% і 100% від номінальної потужності він не просідає нижче 90%, 92% і 89% відповідно.

Також MSI MAG A850GLS PCIE5 отримав «золотий» сертифікат енергоефективності CYBENETICS GOLD. Він вказує на ККД в межах від 87 до 89%, значення APFC на рівні 0,97 або вище, а також низьке енергоспоживання пристрою в простої та сплячому режимі.

Система охолодження і температурний режим

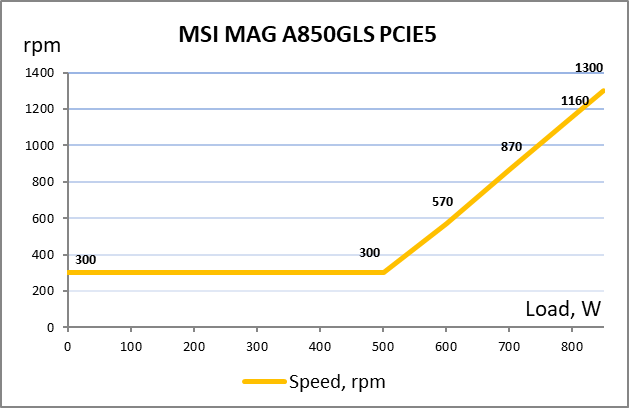

Хоча даний блок живлення не має гібридного режиму роботи, до навантаження 500 Вт він практично безшумний, адже його пропелер обертається всього лиш на 300 об/хв. До 600 Вт пристрій працює дуже тихо, до 800 Вт — просто тихо, і лише при ще більшому навантаженні шум досягає рівня нижче середнього. Тож не дивно, що тестований блок живлення отримав передтоповий сертифікат CYBENETICS LAMBDA A+, який вказує на рівень шуму в межах від 15 до 20 дБА.

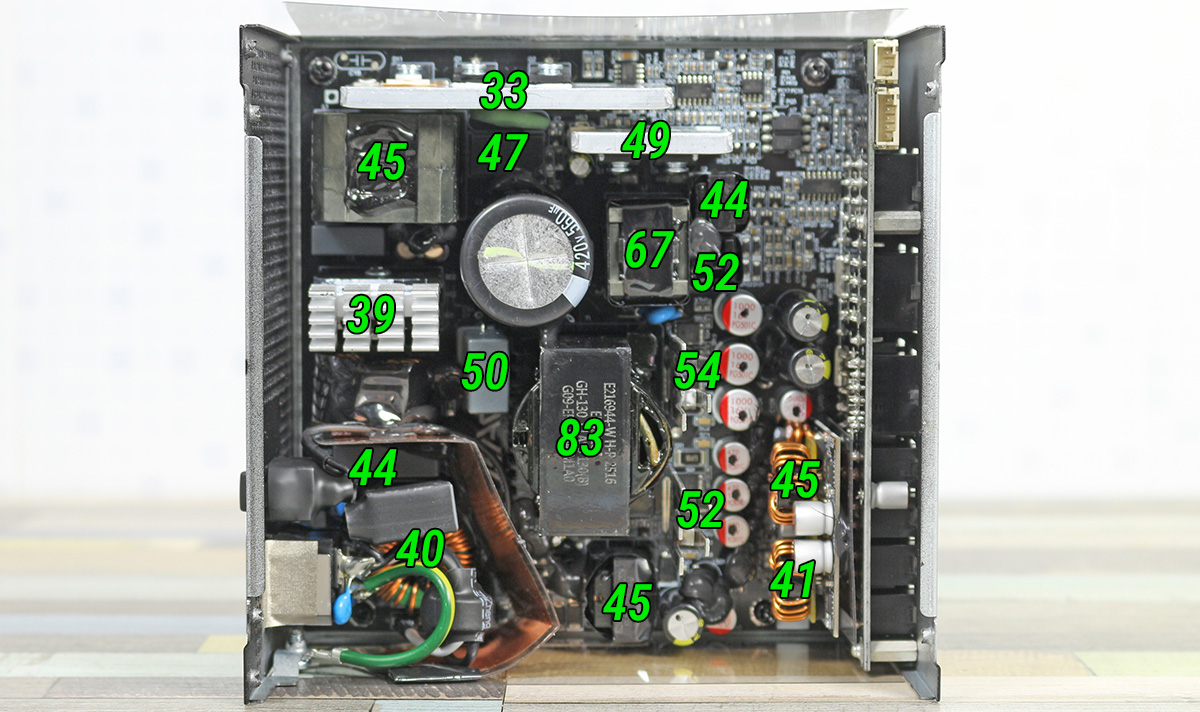

Після 15-хвилинного тестування блока живлення під навантаженням у 800 Вт головний трансформатор прогрівся до 83°C, а інші складові були ще холоднішими. Це чудовий результат, особливо з огляду на поєднання з низьким рівнем шуму. Температура в приміщенні під час тестування становила 19°C.

Практичні випробування на реальній конфігурації

А як даний блок живлення поводить себе на реальній комп'ютерній системі? Для її збірки був задіяний процесор AMD Ryzen 9 5900X з TDP 105 Вт в парі з двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 250-ватною ASUS ROG Strix GeForce RTX 2080 Ti.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS ROG Strix GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Тестований пристрій відмінно впорався із живлення системи з парою відеокарт зі спільним енергоспоживанням близько 700 Вт — це навіть більше, ніж TDP флагманських GeForce RTX 4090 чи RTX 5090. Відхилення напруг від номінальних значень становили всього 0,3-1,8%, а різниця між показниками у простої та під навантаженням — лише 0,3-1%. При цьому жодних просідань нижче номіналу зафіксовано не було.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, MSI MAG A850GLS PCIE5 порадує свого власника дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

850-ватний блок живлення MSI MAG A850GLS PCIE5 дійсно має чим потішити свого власника. Він отримав сучасний набір конекторів, включно з 12V-2×6 (PCIe 5.1), високий рівень енергоефективності — 80 PLUS Gold та CYBENETICS Gold, стабільні вихідні показники з мінімальними відхиленнями та дуже тиху роботу на всьому діапазоні навантажень. Так, до позначки 500 Вт пристрій працює взагалі безшумно. Та й навіть при високих навантаженнях він далекий від перегрівання, що позитивно вплине на довговічність його використання.

Якщо ж зазирнути всередину, то тут використовується вентилятор на надійному FDB-підшипнику та ефективна резонансна напівмостова схема із DC-DC-перетворювачами. А от елементна база доволі строката: поруч із компонентами від відомих виробників можна зустріти й рішення китайського походження — зокрема серед конденсаторів.

Втім, 7-річна гарантія чітко свідчить про впевненість виробника у надійності MSI MAG A850GLS PCIE5 та його здатності безвідмовно працювати впродовж тривалого часу.

Переваги:

• досить компактні розміри;
• чимала потужність 850 Вт;
• високий рівень ККД (80 PLUS Gold та CYBENETICS Gold);
• напівмостова резонансна топологія та DC-DC-перетворювачі;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні до потужної конфігурації;
• наявність усіх видів захистів;
• можливість роботи в широкому діапазоні мережевої напруги;
• наявність ряду надійних полімерних конденсаторів;
• повністю модульна система кабелів;
• відповідність специфікації ATX 3.1 і, як наслідок, наявність найсучаснішого 600-Вт роз’єму живлення для відеокарт 12V-2×6 (PCIe 5.1);
• 135-мм вентилятор на надійному і тихому FDB-підшипнику;
• беззвучна робота при навантаженні до 500 Вт і тиха до 800 Вт (сертифікат CYBENETICS A+, до 20 дБА);
• 7 років гарантії.

Особливості:

• використання тайванського електроліта на вході та китайських конденсаторів у інших вузлах.
