Огляд MONTECH TITAN PLA 1200W: блок живлення з акцентом на якість

Вітчизняний ринок комплектуючих продовжує наповнюватися все новими і новими гравцями. Переважна більшість з них походять із континентального Китаю, тож часто їхня продукція пропонує певні компроміси з точки зору ціни та можливостей. А ось компанія MONTECH родом із Тайваню обіцяє преміальну якість продукції, і це не просто слова.

Справа в тому, що якщо виробників блоків живлення неймовірно багато, то OEM-розробники платформ для таких пристроїв із року в рік залишаються тими самими. Так от, якщо говорити про MONTECH TITAN PLA 1200W (TIX0126), то всередині нього використовується високоякісне наповнення від іншого тайванського виробника - відомої компанії Sea Sonic Electronics. Наскільки ж багато спільного мають пристрої цих брендів? Далі ми пошукаємо відповідь на це та інші запитання.

Специфікація

Модель	MONTECH TITAN PLA 1200W (TIX0126)
Тип	ATX12V 3.1 / EPS12V
Максимальна потужність, Вт	1200
Потужність каналу +12В, Вт	1200
Потужність ліній +3,3В і +5В, Вт	125
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	25
Сила струму каналу +5В, А	25
Сила струму каналу +12В, А	100
Сила струму каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	7,5 − 15
ККД, %	≤94
Сертифікація 80 PLUS	Platinum
Сертифікація Cybenetics (ККД)	Platinum
Сертифікація Cybenetics Lambda (рівень шуму)	A-
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP
Розміри блока живлення (Д х Ш х В), мм	160 х 150 х 86
Гарантія, років	10
Сайт виробника	MONTECH
Сторінка пристрою	MONTECH TITAN PLA 1200W

Паковання та комплект постачання

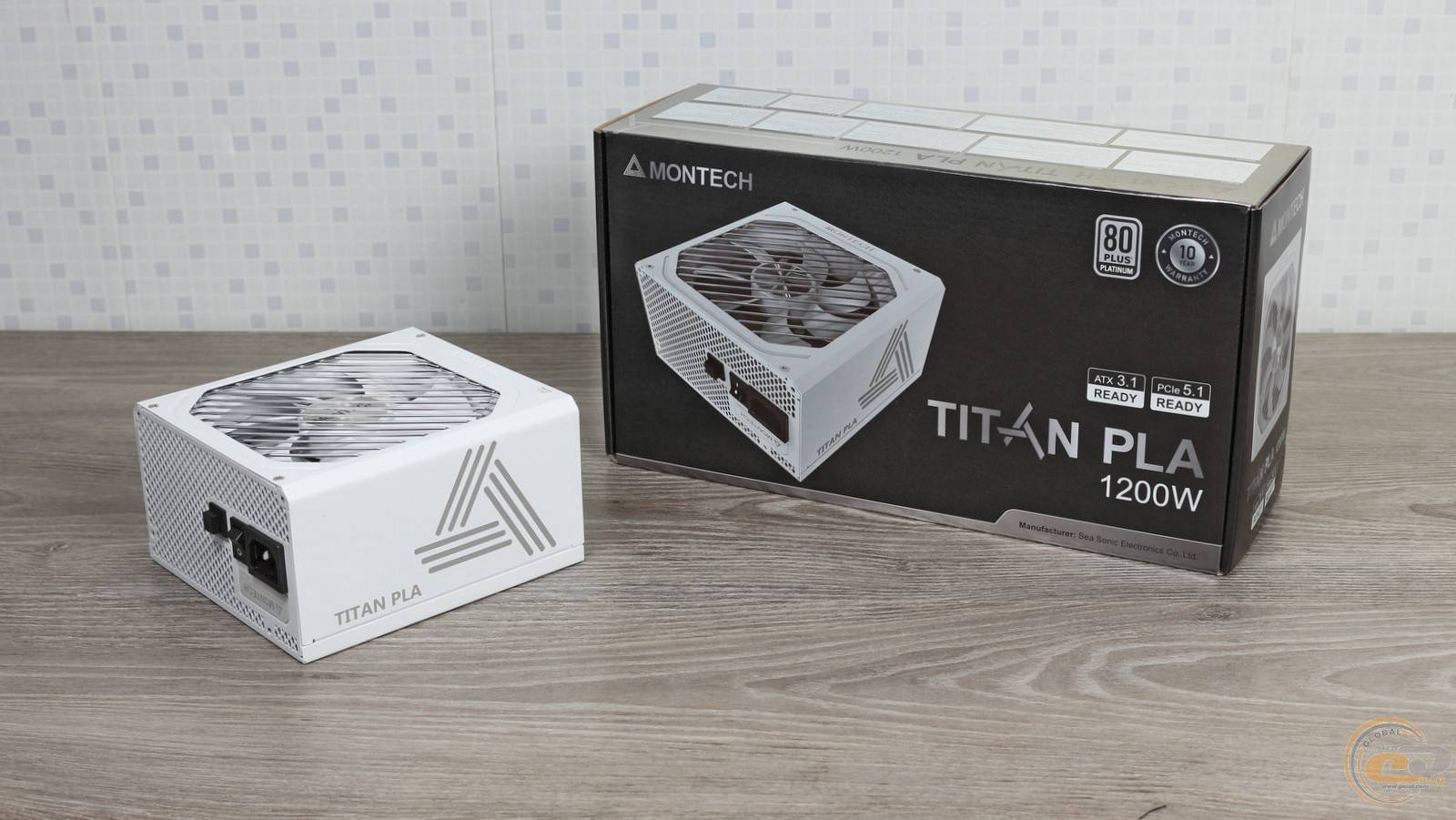

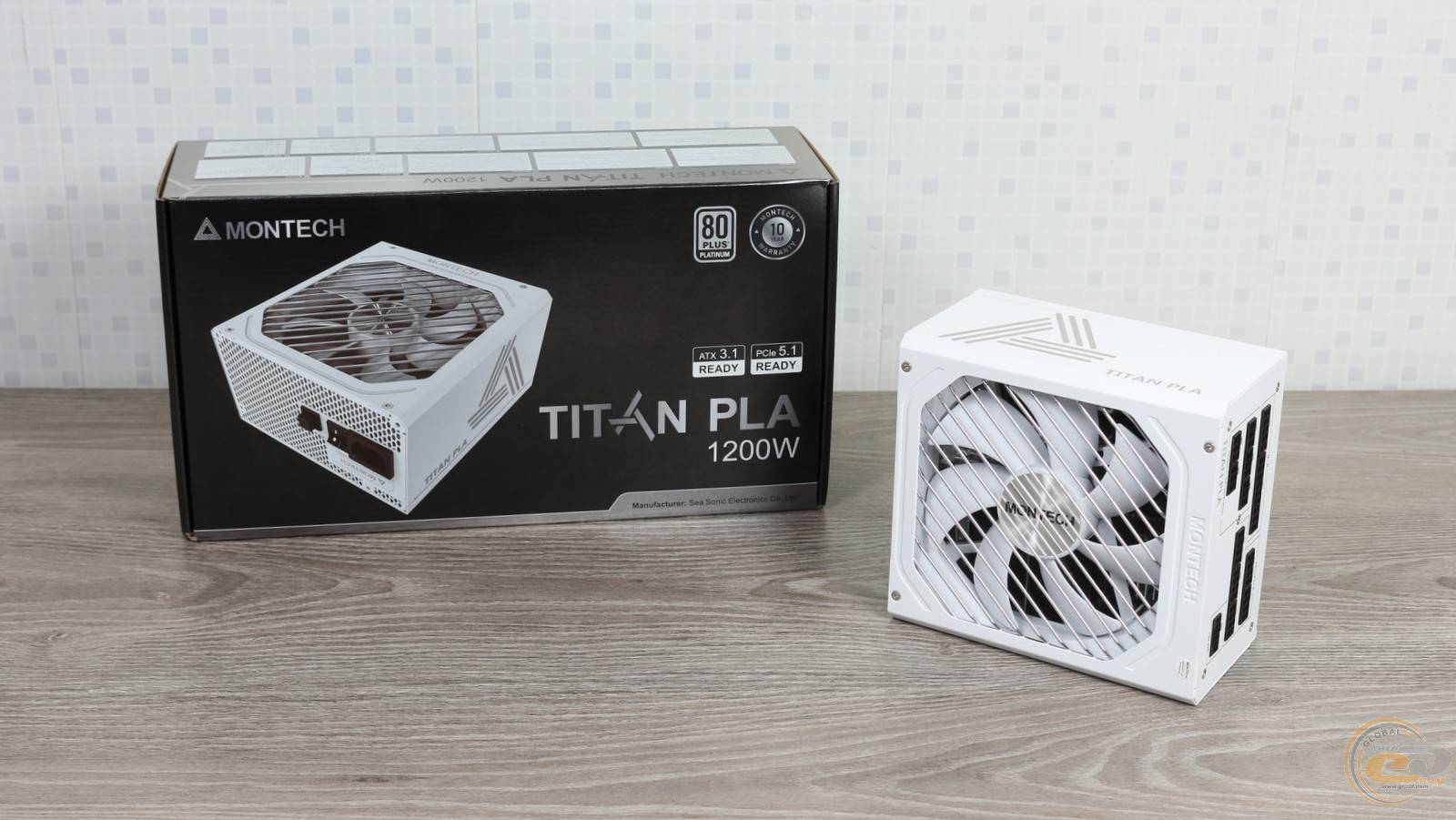

Коробка виглядає багато, під стать самому блоку живлення. На ній міститься чимало інформації про 1200-ватник, зокрема специфікація, перелік ключових особливостей, список та довжини конекторів. Більше того, тут навіть наведено графіки ККД, режиму роботи вентилятора та потужності. А всередині пристрій надійно захищений за допомогою м'якої вставки.

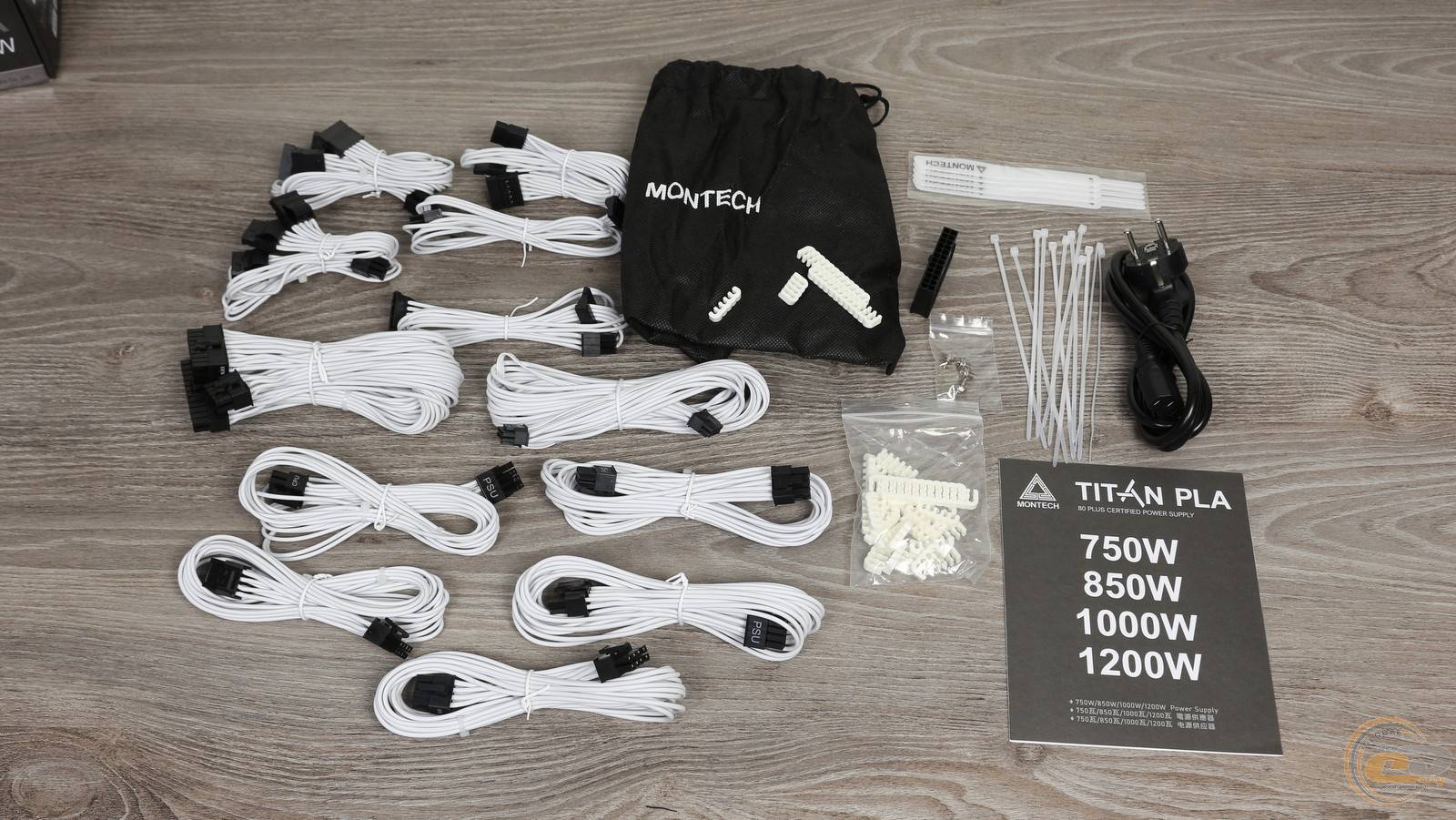

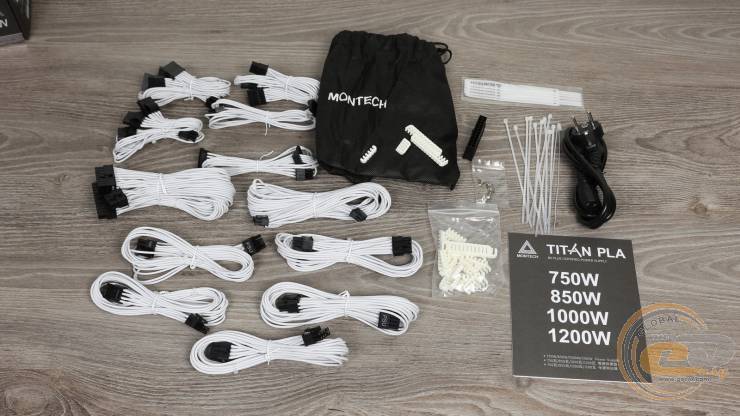

Комплект постачання також потішить покупця. Сюди поклали:

• кабель живлення;
• модульні провода;
• чохол для їх зберігання;
• комплект гребінців для естетичного кабель-менеджменту;
• багаторазові та одноразові стяжки;
• кріпильні гвинти;
• насадку для запуску блока живлення без під'єднання до ПК;
• паперову документацію.

Зовнішній вигляд

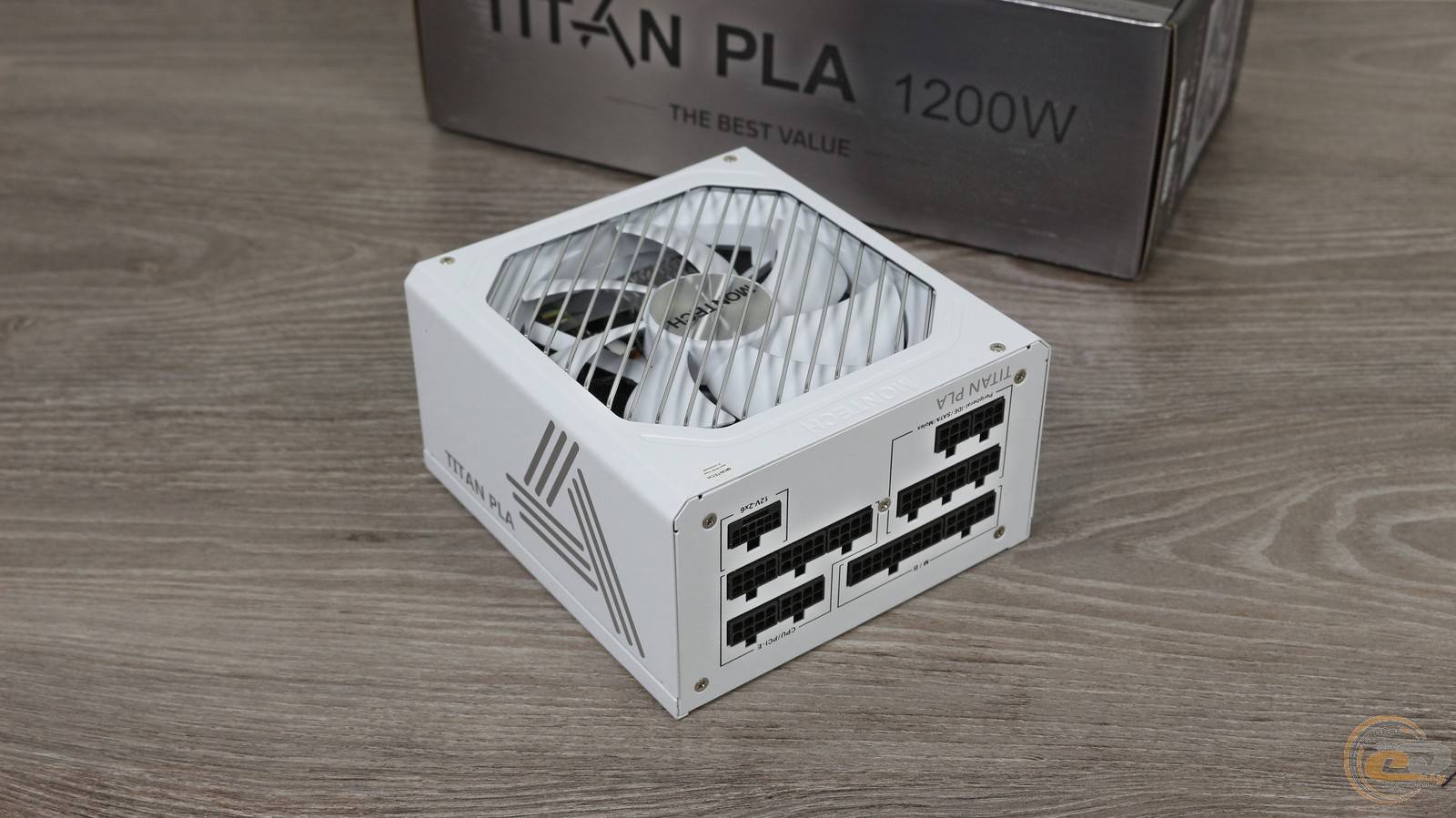

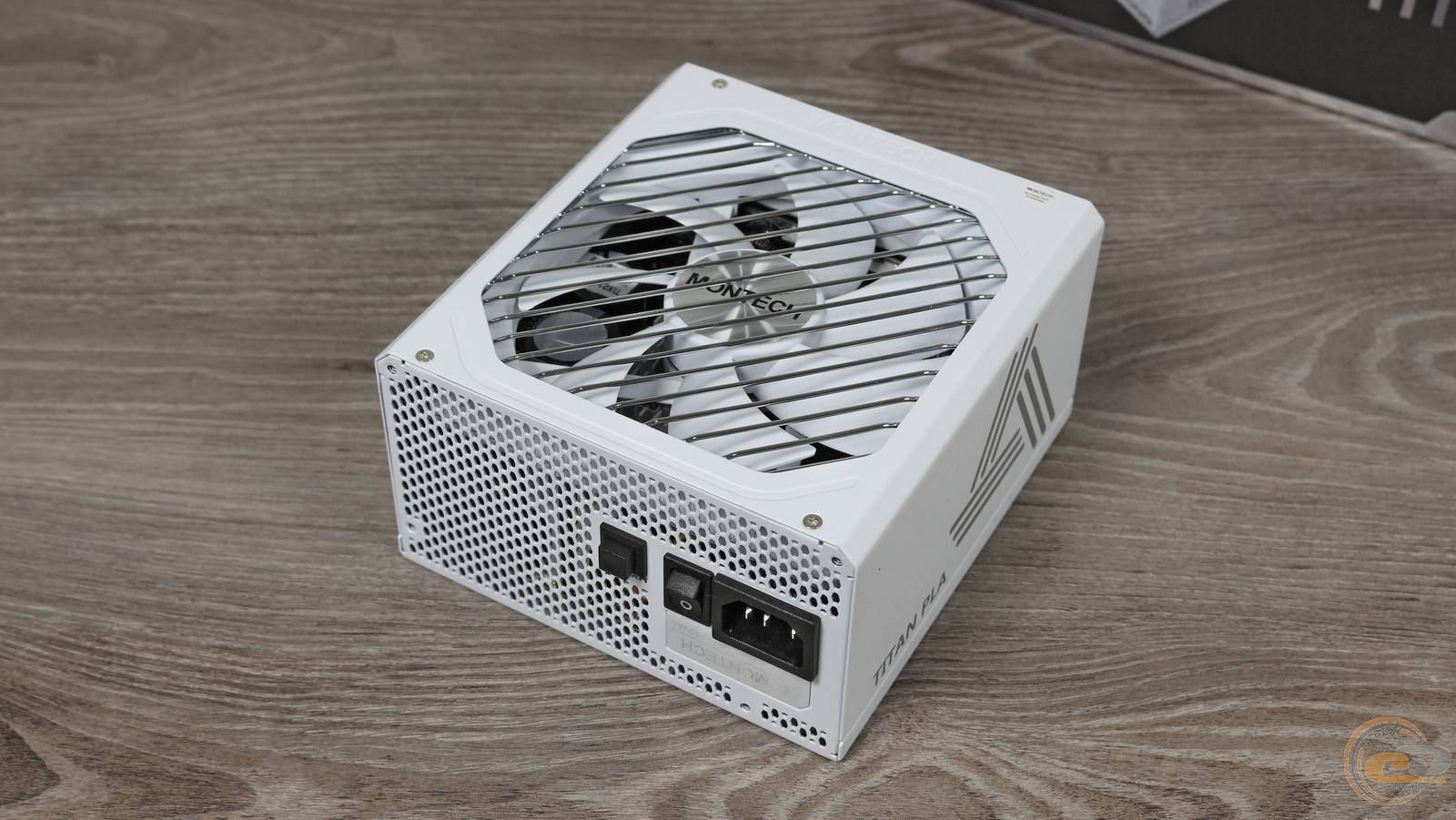

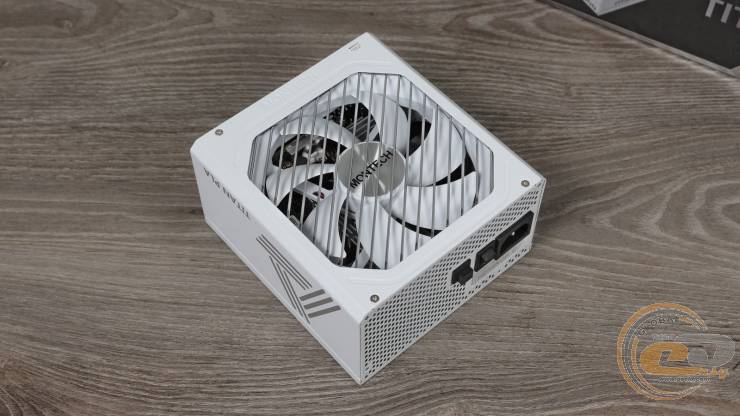

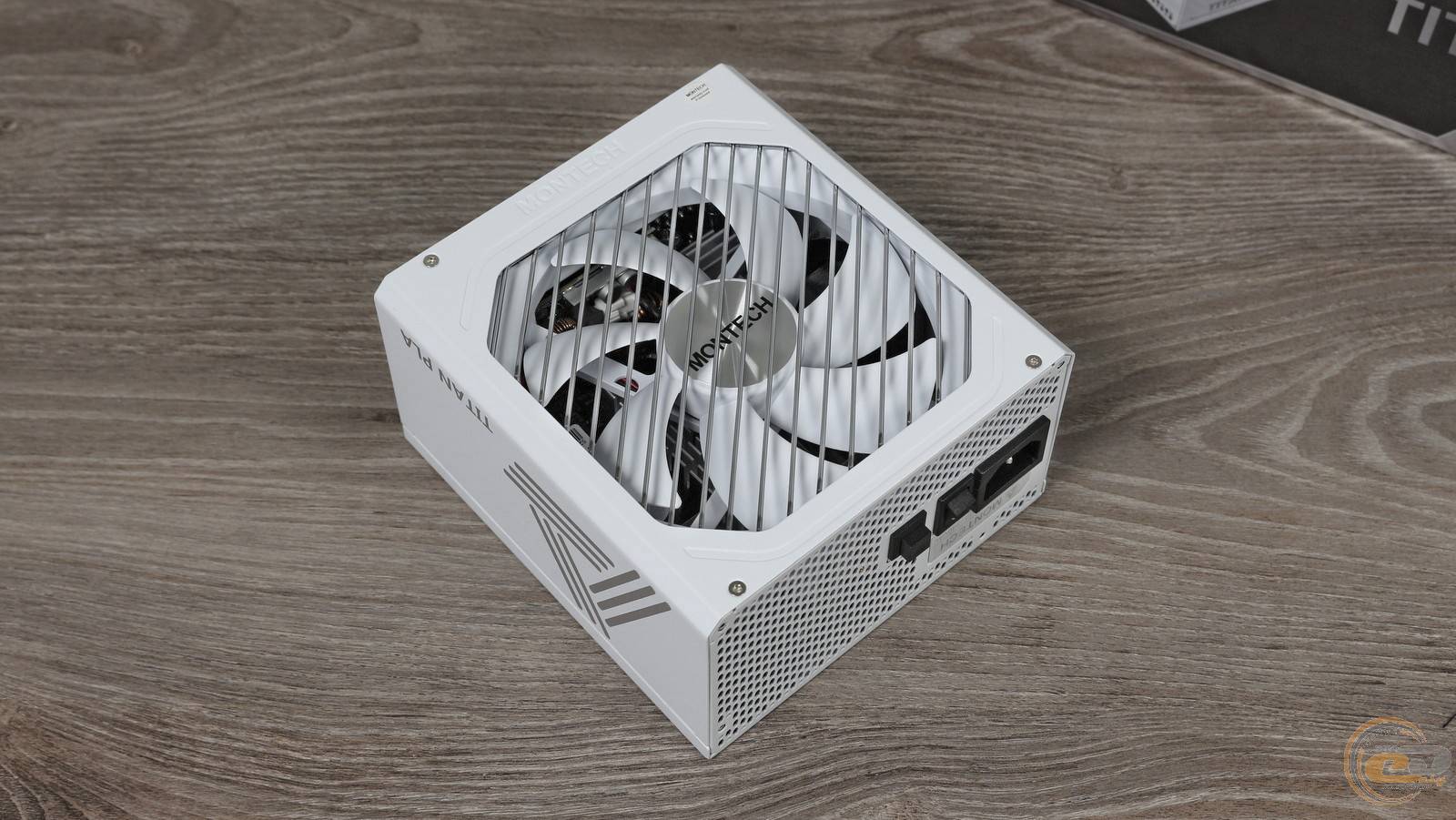

Блок живлення MONTECH TITAN PLA 1200W, як і молодші його варіації потужністю 750, 850 та 1000 Вт, доступний лише у білому кольорі. З одного боку, завдяки цьому він гарно впишеться у світлу систему, з іншого ж — чорні елементи екстер'єру допоможуть пристрою гармонійно доповнити також і комп'ютер у темних тонах.

Хоча в наших руках джерело потужністю 1200 Вт, його корпус досить компактний — 160 х 150 х 86 мм. На місці присутня гарантійна пломба, яка діятиме аж 10 років з дня купівлі блока живлення.

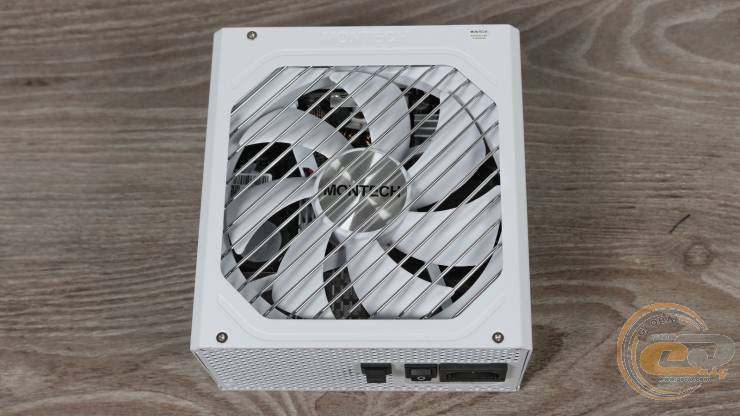

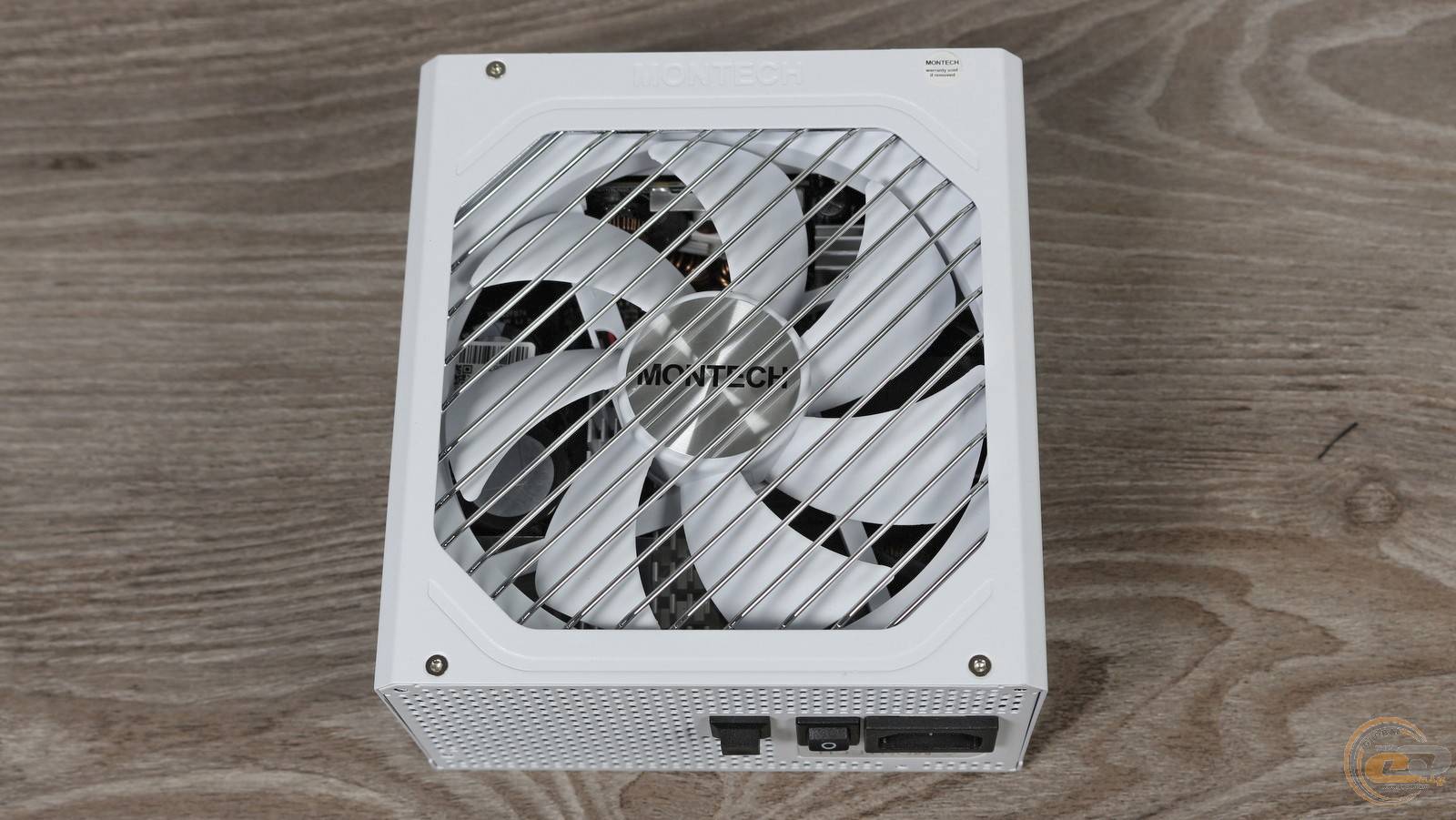

Пропелер також білосніжний, у той час як нефарбована металева решітка та гвинти додають пристрою більш дорогого вигляду. Також тут є напис і тиснення, які допомагають визначити виробника цього девайса.

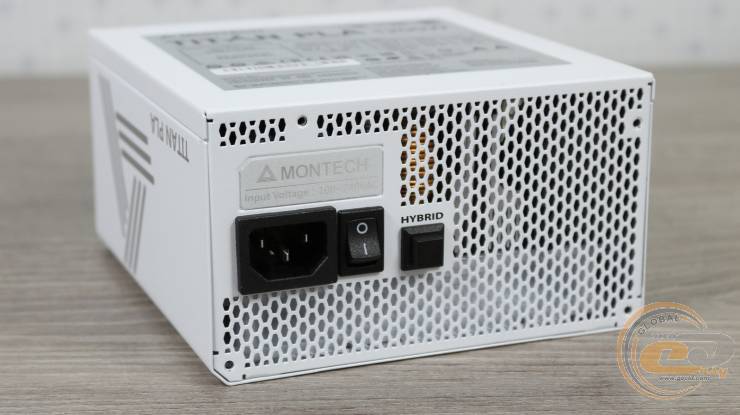

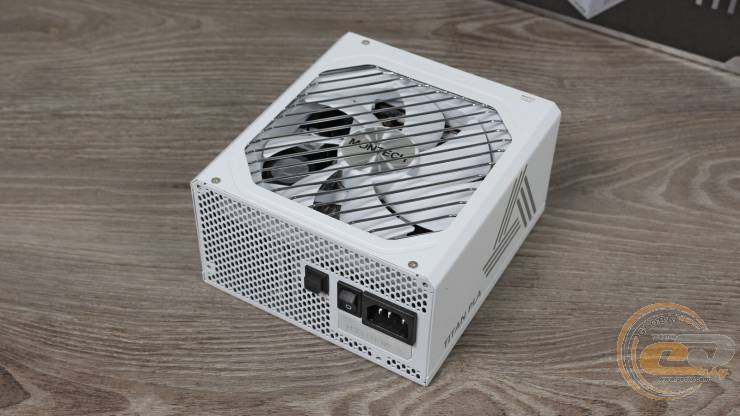

Є такий і на тильній панелі. Поруч розташовані продовгасті отвори-стільники, вимикач, роз'єм живлення та кнопка активації гібридного режиму роботи системи охолодження. Також з даного ракурсу помітно, що два ребра блока живлення скошені під кутом 45°, додаючи йому певної виразності.

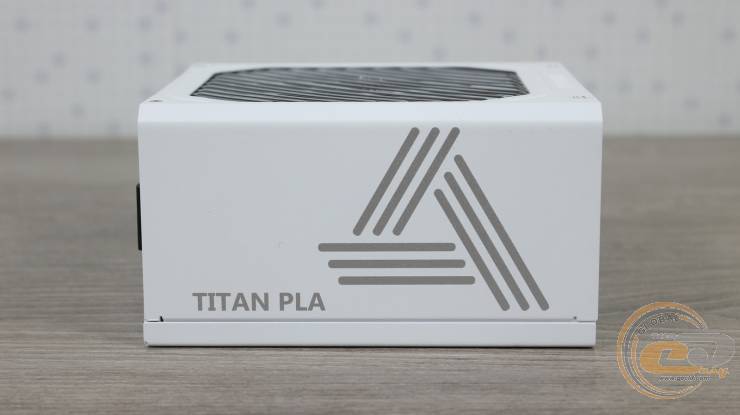

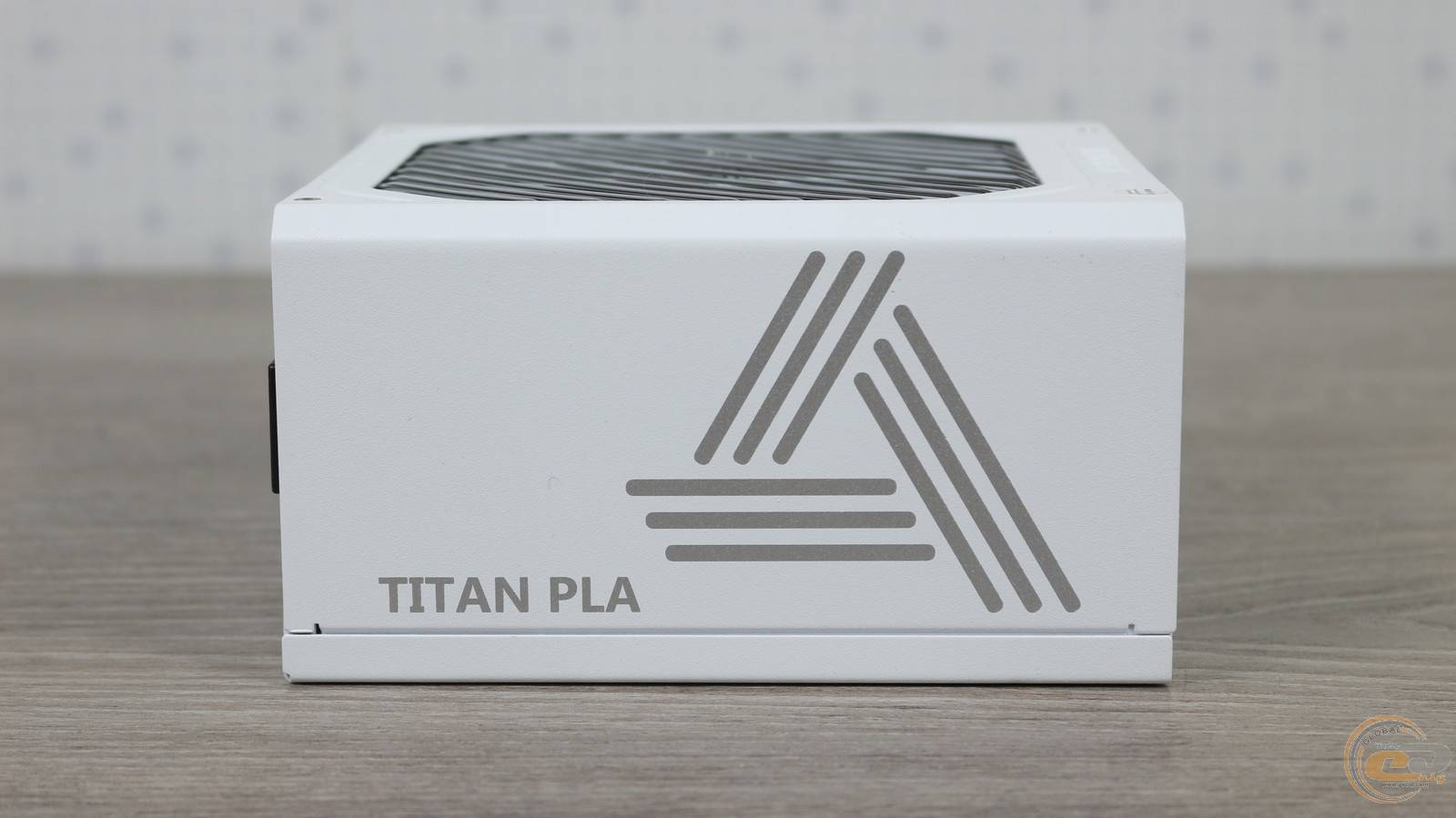

Боковини прикрашені не лише логотипом виробника, але і вказівкою лінійки, до якої належить пристрій. А орієнтація даних написів буде правильною незалежно від способу розташування блока живлення.

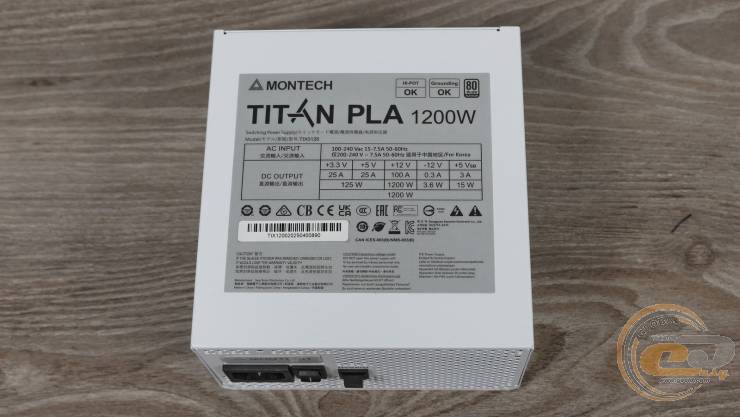

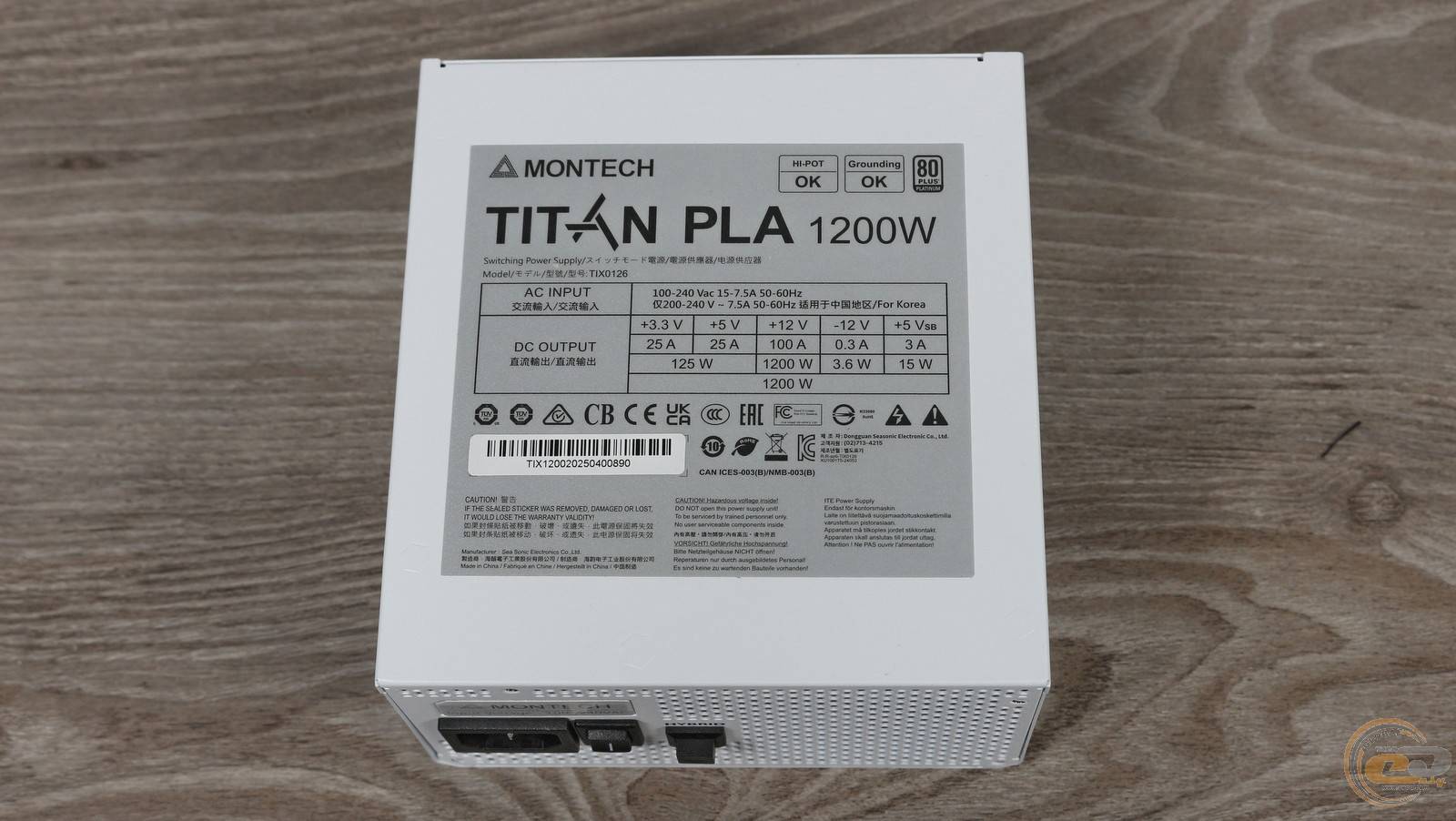

Інформаційна наліпка MONTECH TITAN PLA 1200W виконана в сірому кольорі, як і написи на боковинах. Тут відзначене використання єдиної лінії +12В, здатної передавати усю номінальну потужність 1200 Вт. Молодші канали отримали 125 Вт на двох або максимум 25 А на кожен із них, що є звичними показниками для висококласних рішень.

Є тут також логотип сертифікату 80 PLUS Platinum і, як наслідок, вказівка підтримки широкого діапазону вхідної напруги — від 100 до 240 В. А своєрідною гарантією якості є вказівка OEM-виробника даного пристрою, компанії Sea Sonic Electronics.

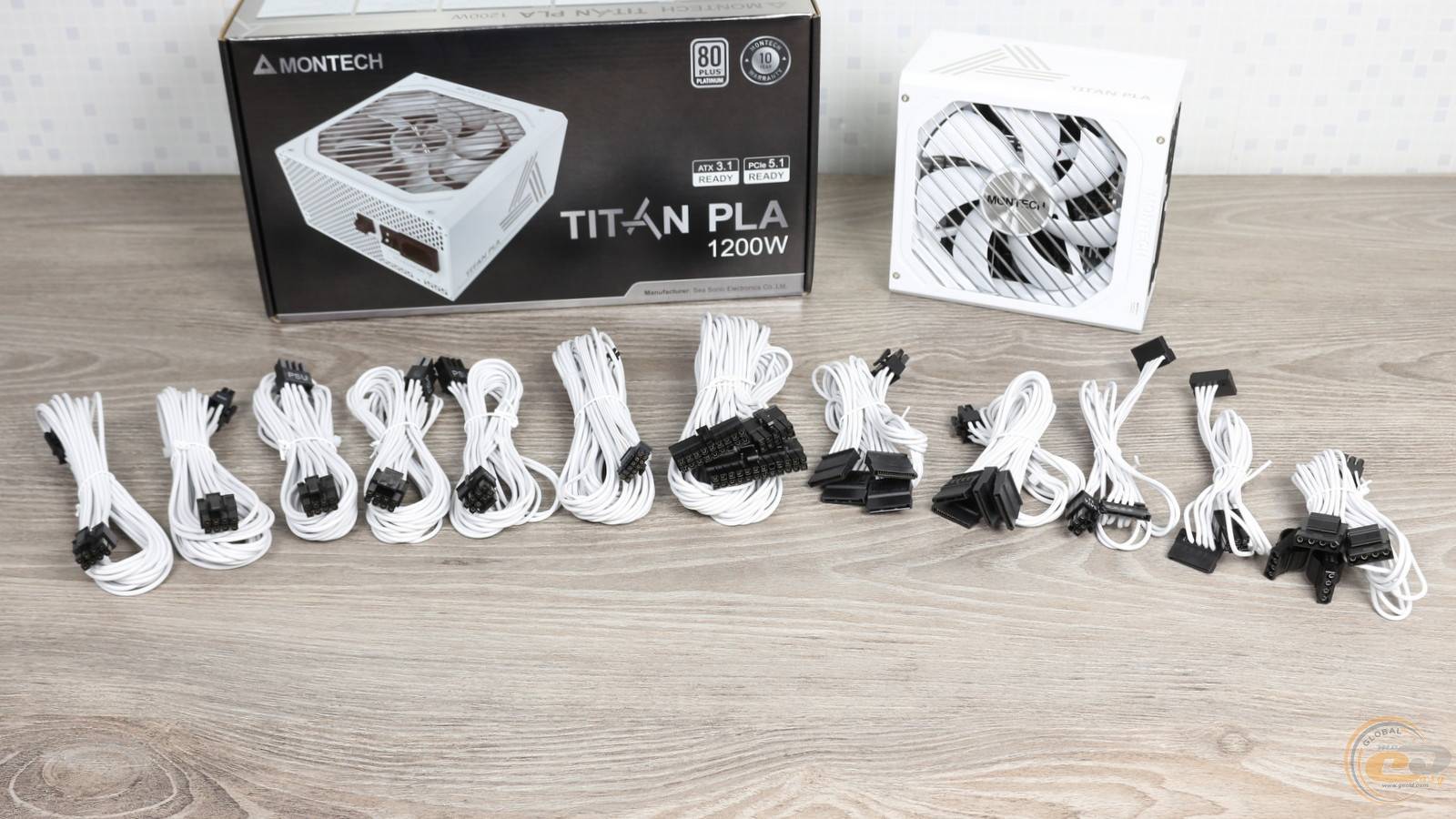

Що ж до кабелів, то всі вони модульні. І знову маємо поєднання чорних конекторів і білосніжних проводів - універсальне рішення, як для світлих, так і для темних систем. Круглі провода в обплетенні виглядають дуже гарно, а їх довжини набрані із запасом.

Набір доступних конекторів виглядає наступним чином:

Набір основних конекторів включає вже звичні 20+4-контактний ATX та пару 4+4-контактні ATX12V на окремих кабелях. Для живлення відеокарт передбачені лише три 6+2-контактні PCIe та один PCIe 5.1 потужністю 600 Вт. Такий набір є доволі скромним як для 1200-ватника, але для будь-якої системи з однією відеокартою цього буде достатньо.

В свою чергу для периферії передбачено вісім SATA, ще чотири SATA 3.3 (з використанням сигнальної лінії +3,3В) та чотири PATA - усе це на п'яти окремих кабелях.

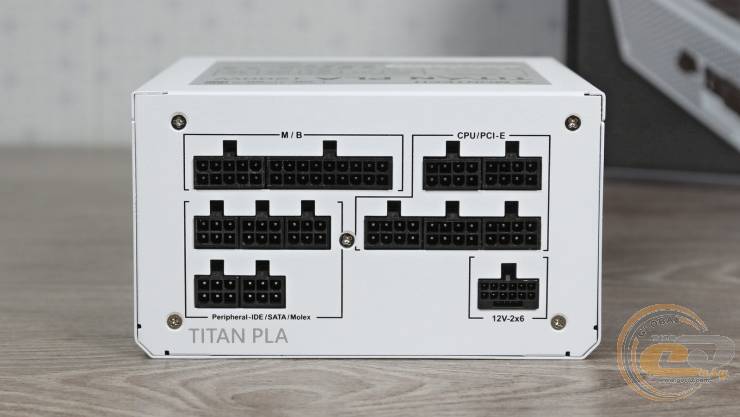

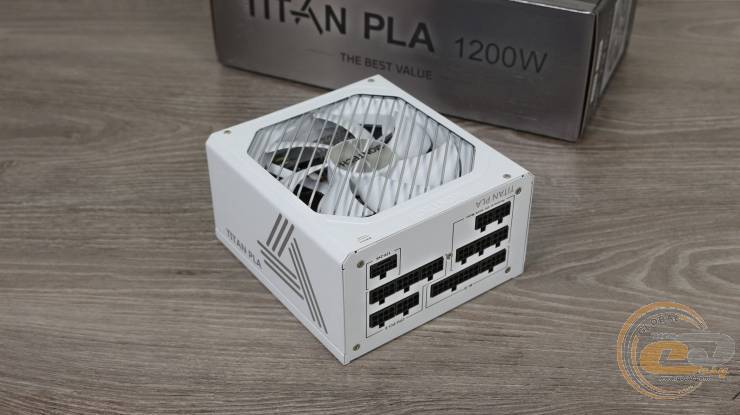

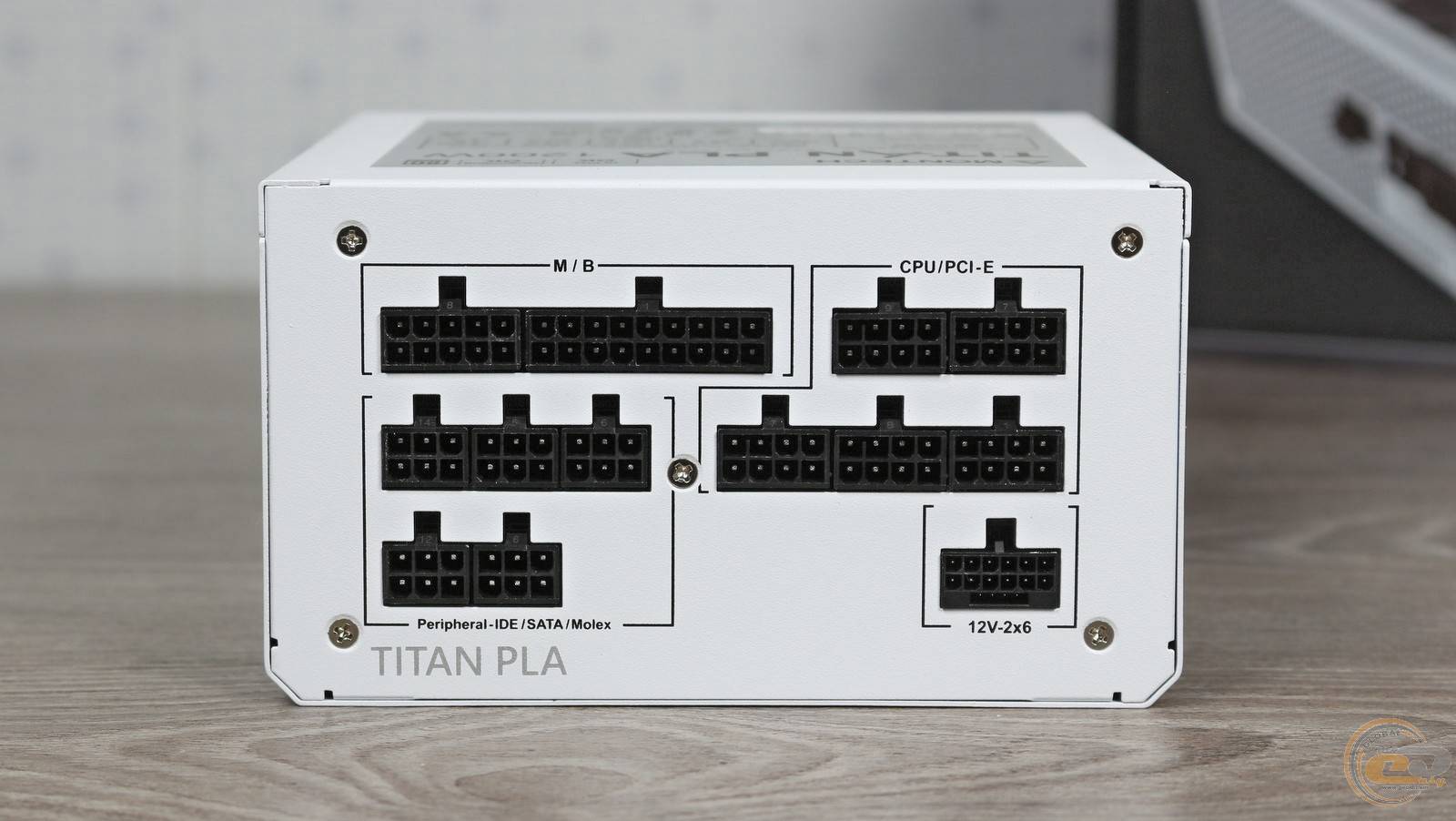

Під’єднання проводів відбувається максимально просто завдяки наявності відповідних підписів на корпусі пристрою, а також різній формі й кількості контактів.

Внутрішня будова

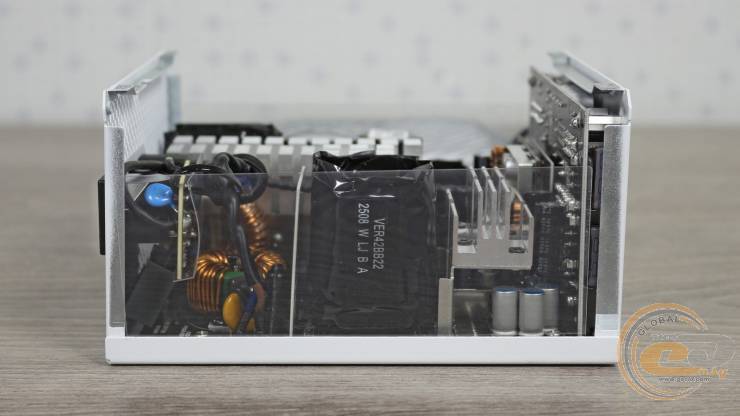

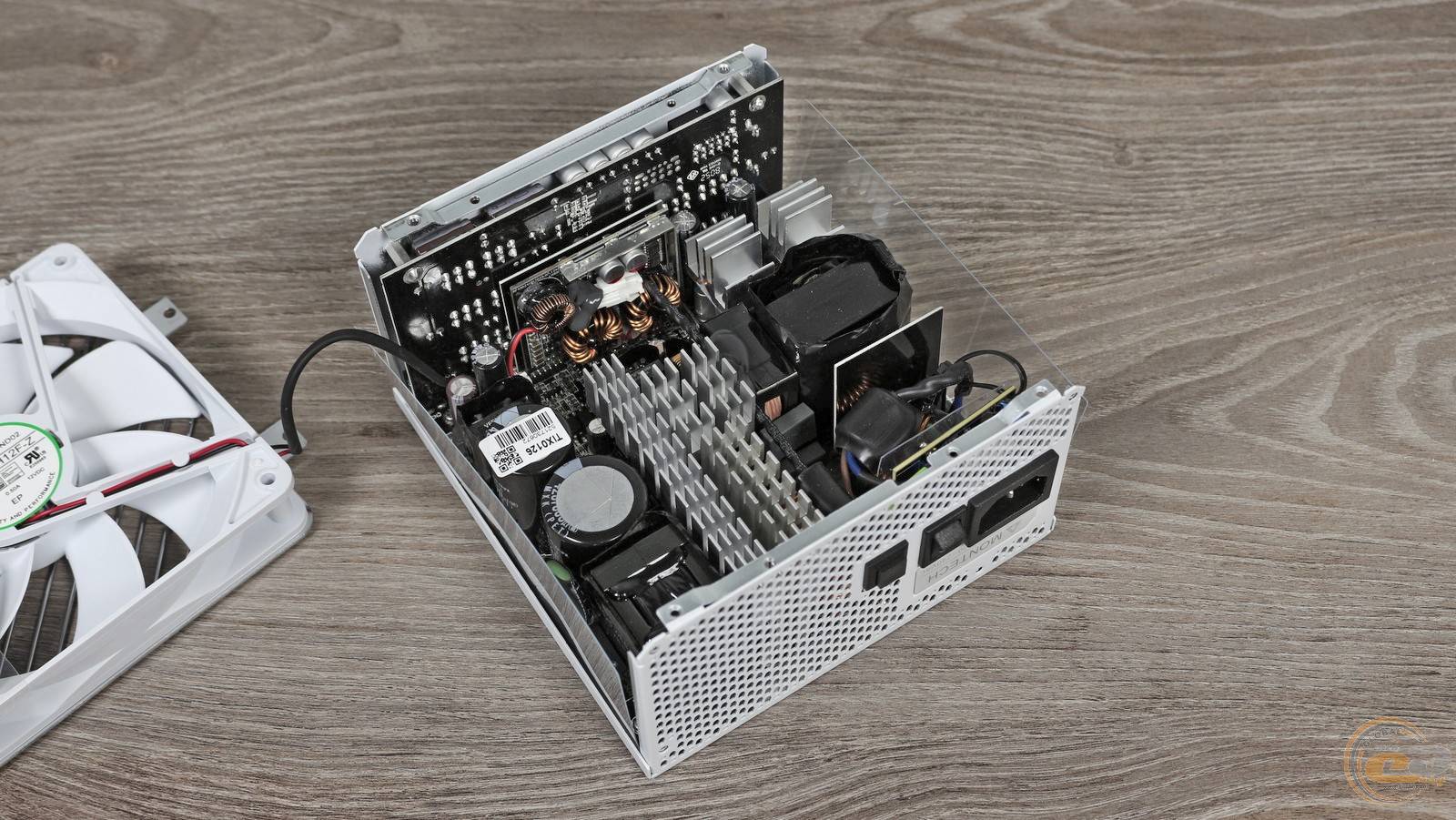

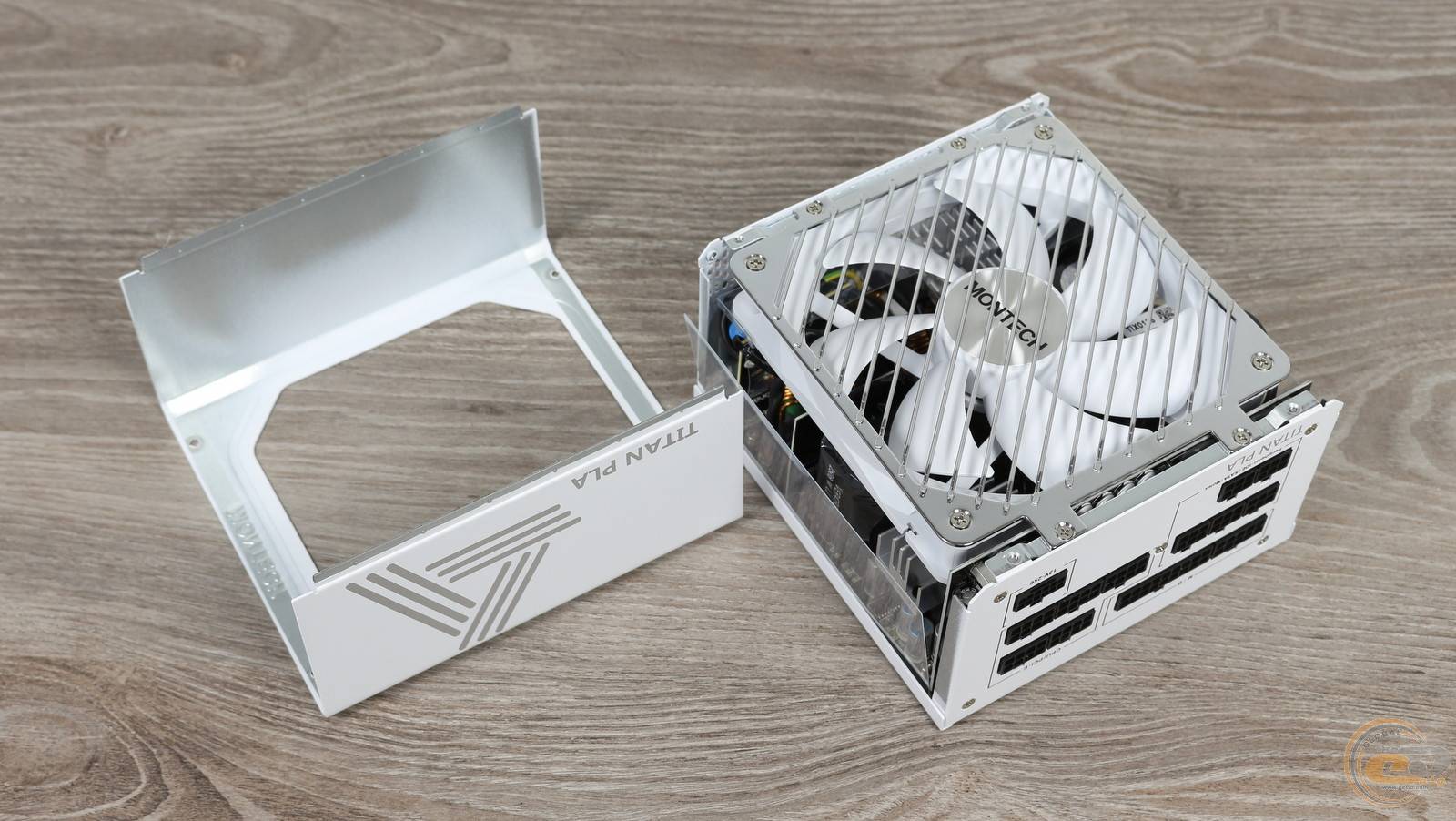

А що ж ховається усередині, глибше під оригінальною зовнішністю?

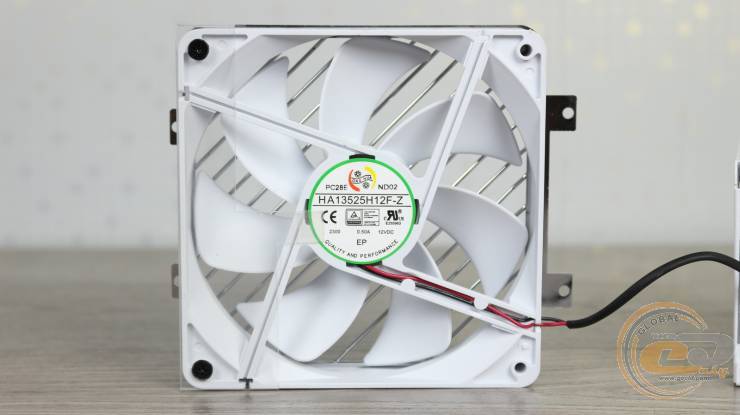

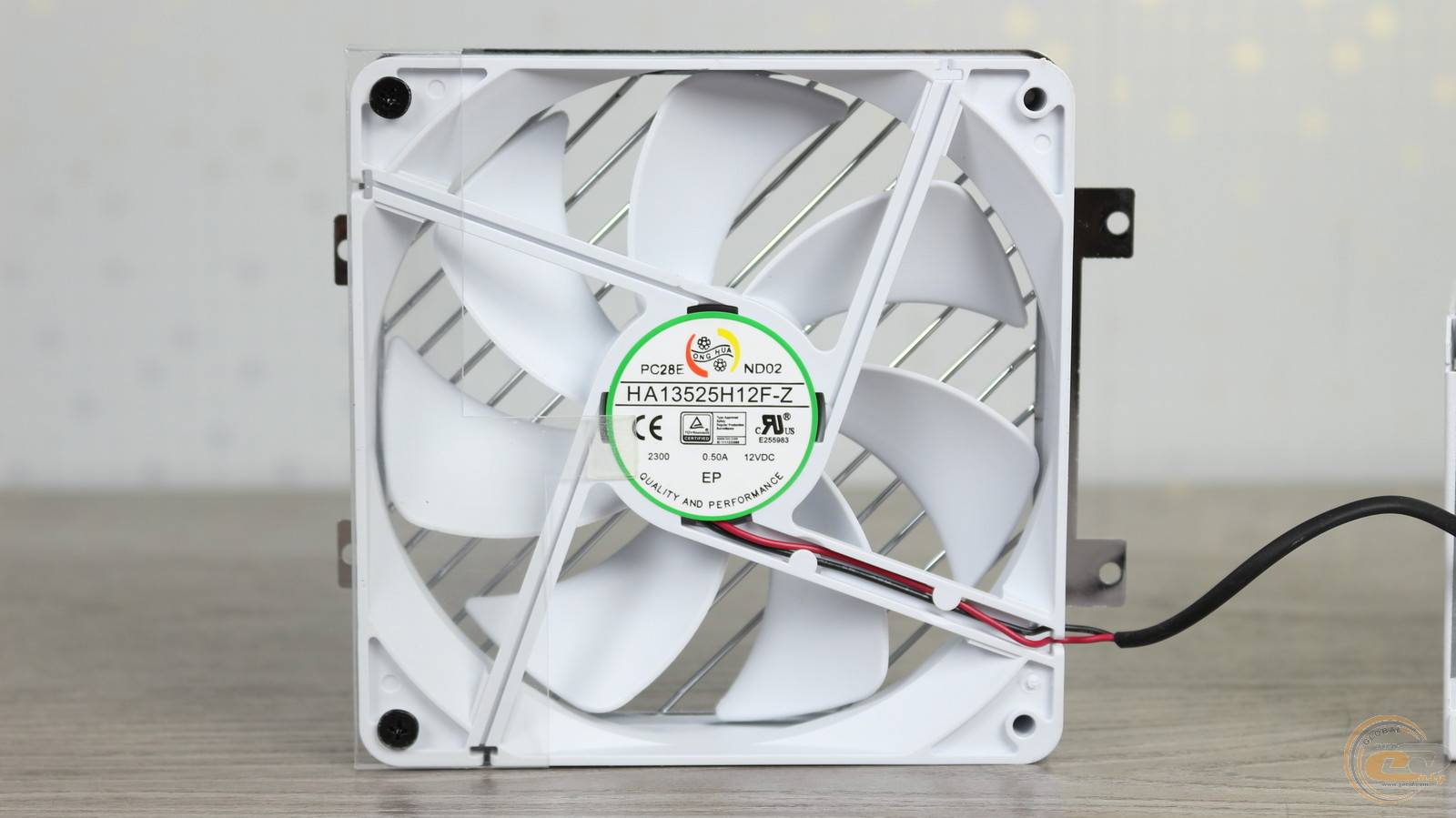

135-мм вентилятор HONG HUA HA13525H12F-Z ми зустрічаємо не вперше. В його основі лежить надійний гідродинамічний (FDB) підшипник. Максимальна швидкість обертання лопатей пропелера становить 2300 об/хв, а його енергоспоживання не перевищує 6 Вт (12 В при 0,5 А). На місці також прозора пластина для оптимізації повітряного потоку.

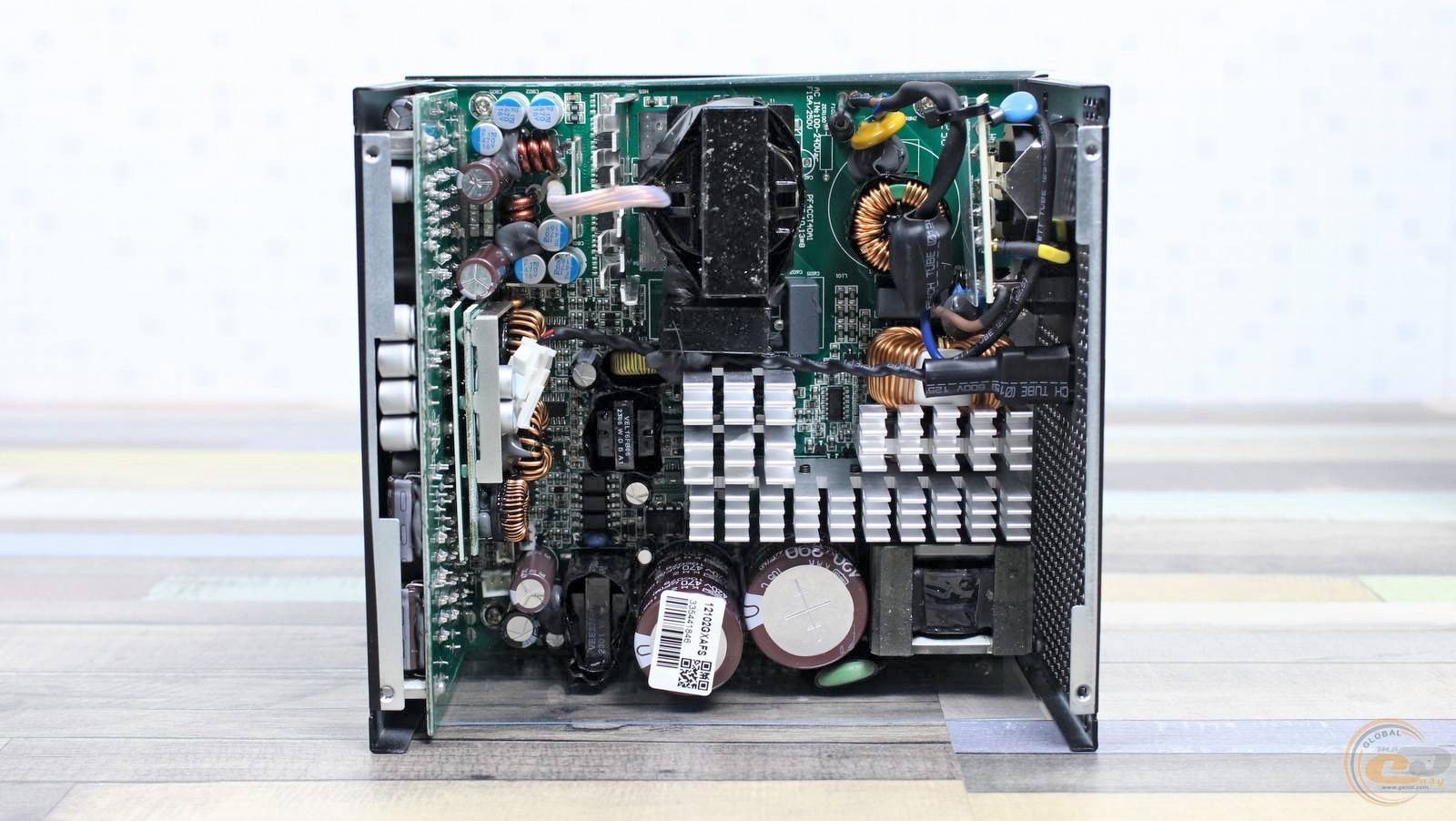

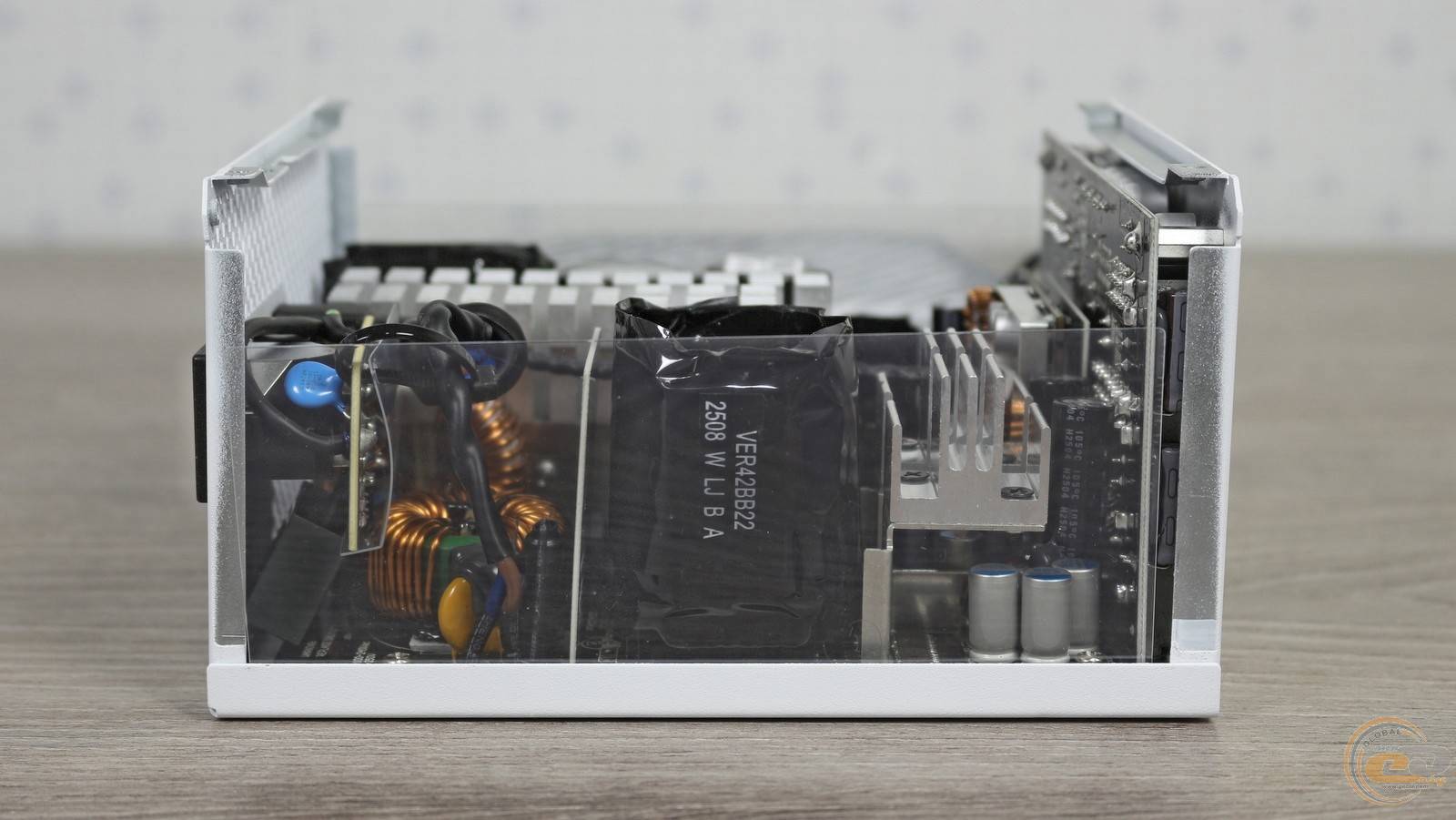

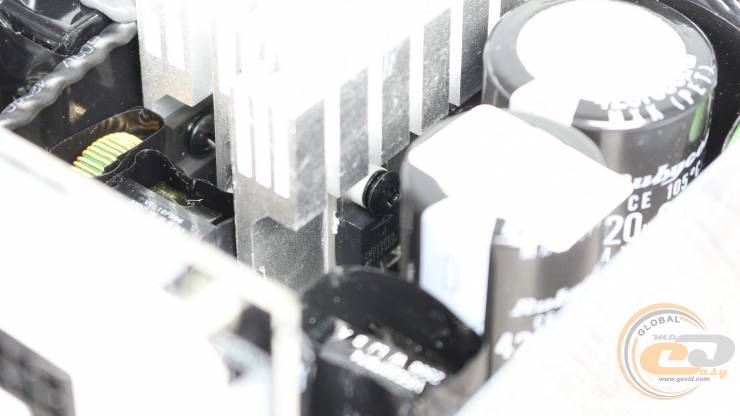

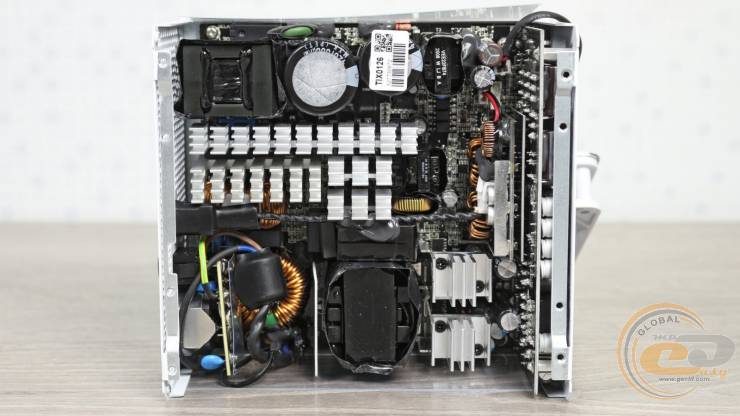

Радіаторів всередині MONTECH TITAN PLA 1200W вистачає. Так, вони охолоджують діодні мости, силові елементи вузла APFC, ключі первинного перетворювача та складові синхронного випрямляча. А тепер спробуємо роздивитися деталі.

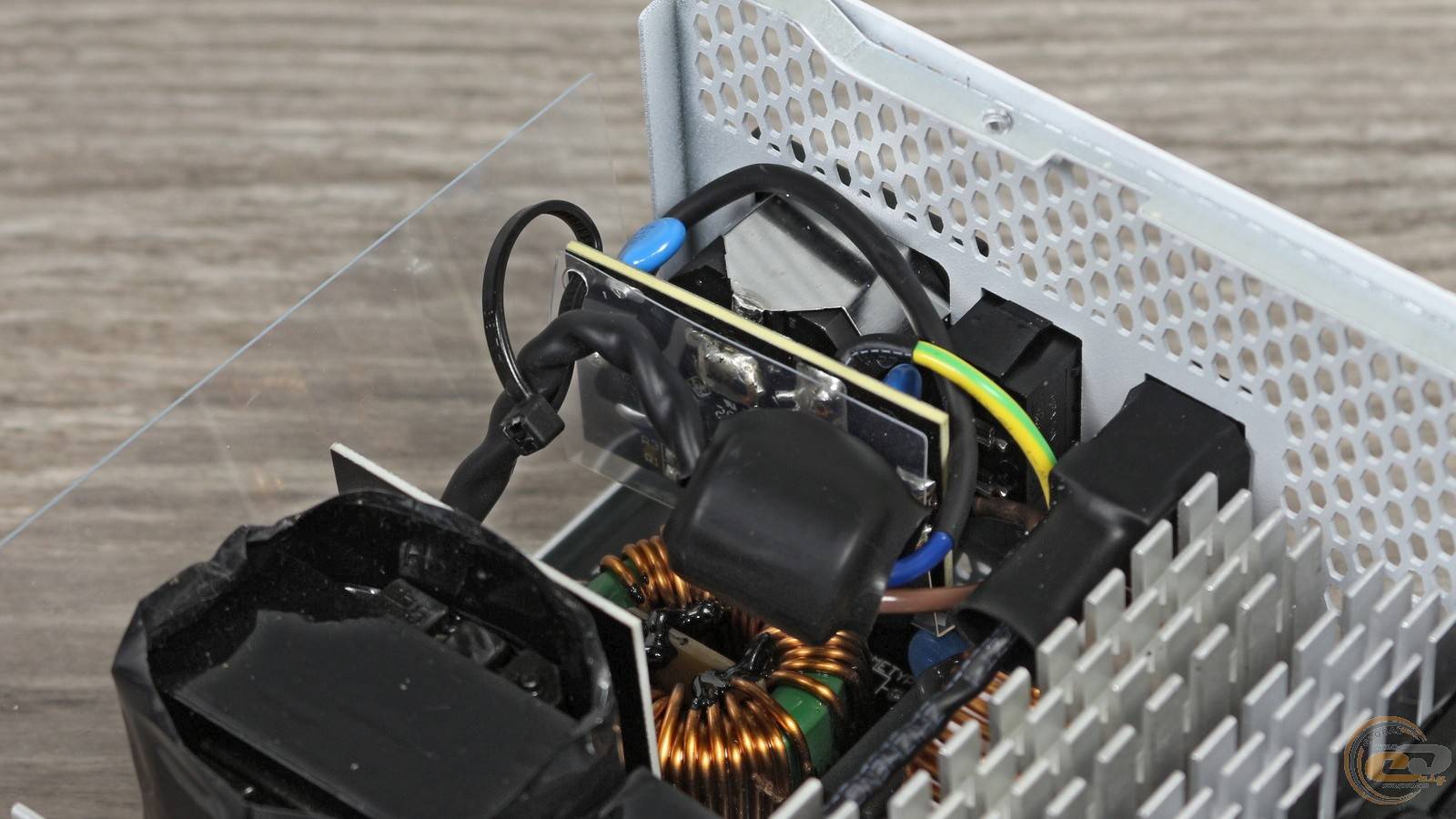

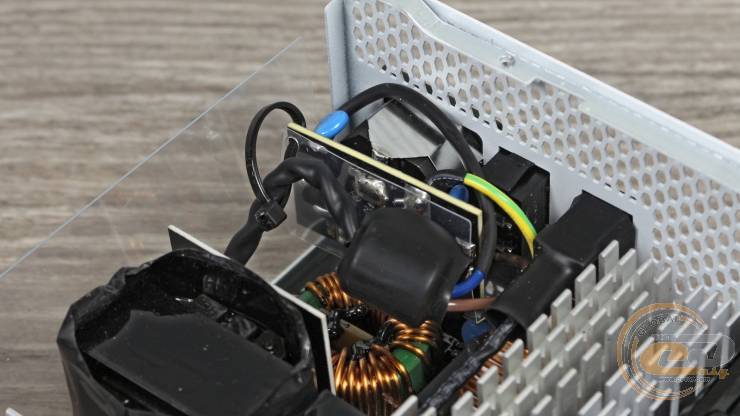

Електромагнітний фільтр містить всі необхідні елементи: пару дроселів, набір Y- та X-конденсаторів, варистор для грозозахисту та плавкий запобіжник.

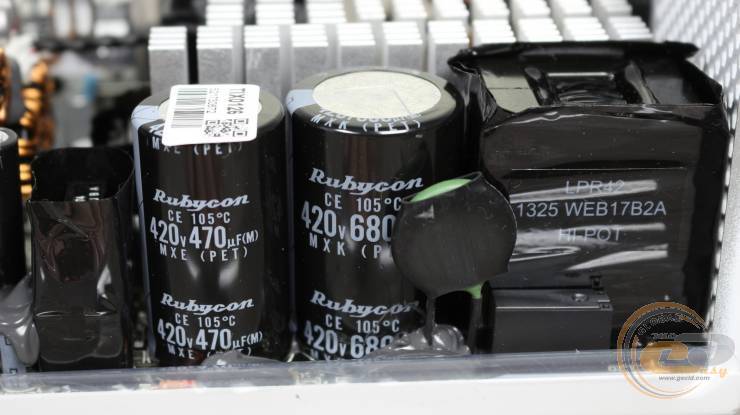

Радіатор поруч охолоджує діодні збірки, а наступний відводить тепло від складових активного коректора коефіцієнта потужності.

В числі останніх використовується діод Шотткі від американської компанії Wolfspeed C6D10065.

А контролером цього вузла є чип Champion CM6500UNX, який ми вже неодноразово зустрічали раніше.

Також до його складу входить чималенький дросель у корпусі. В свою чергу розпаяні поруч терморезистор та реле покликані обмежити пускові струми. А одразу пара вхідних конденсаторів виготовлені японською компанією Rubycon, належать до високотемпературних серій та мають значну загальну ємність 1150 мкФ (680 мкФ + 470 мкФ).



Seasonic VERTEX GX-1000

MONTECH TITAN PLA 1200W

В основі тестованого блока живлення лежить високоефективна повномостова схема. Два компактні радіатори охолоджують її чотири транзистори-ключі. До речі, ідентичне компонування та розташування елементів ми зустрічали всередині Seasonic VERTEX GX-1000 — що ж, цілком гідний приклад для наслідування.

Радіатори за головним трансформатором охолоджують елементи синхронного випрямляча, які формують найбільш затребуваний канал +12В.

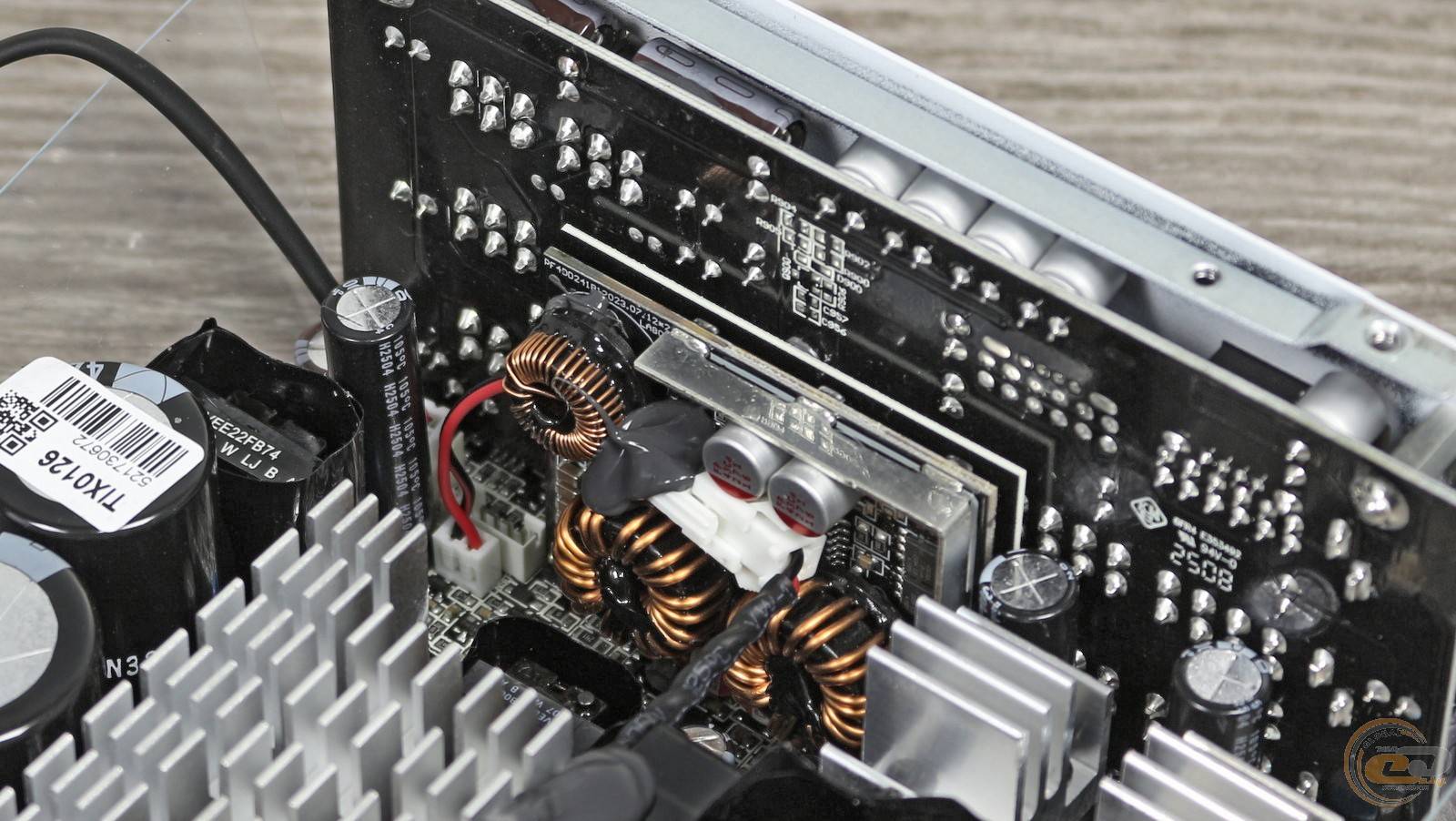

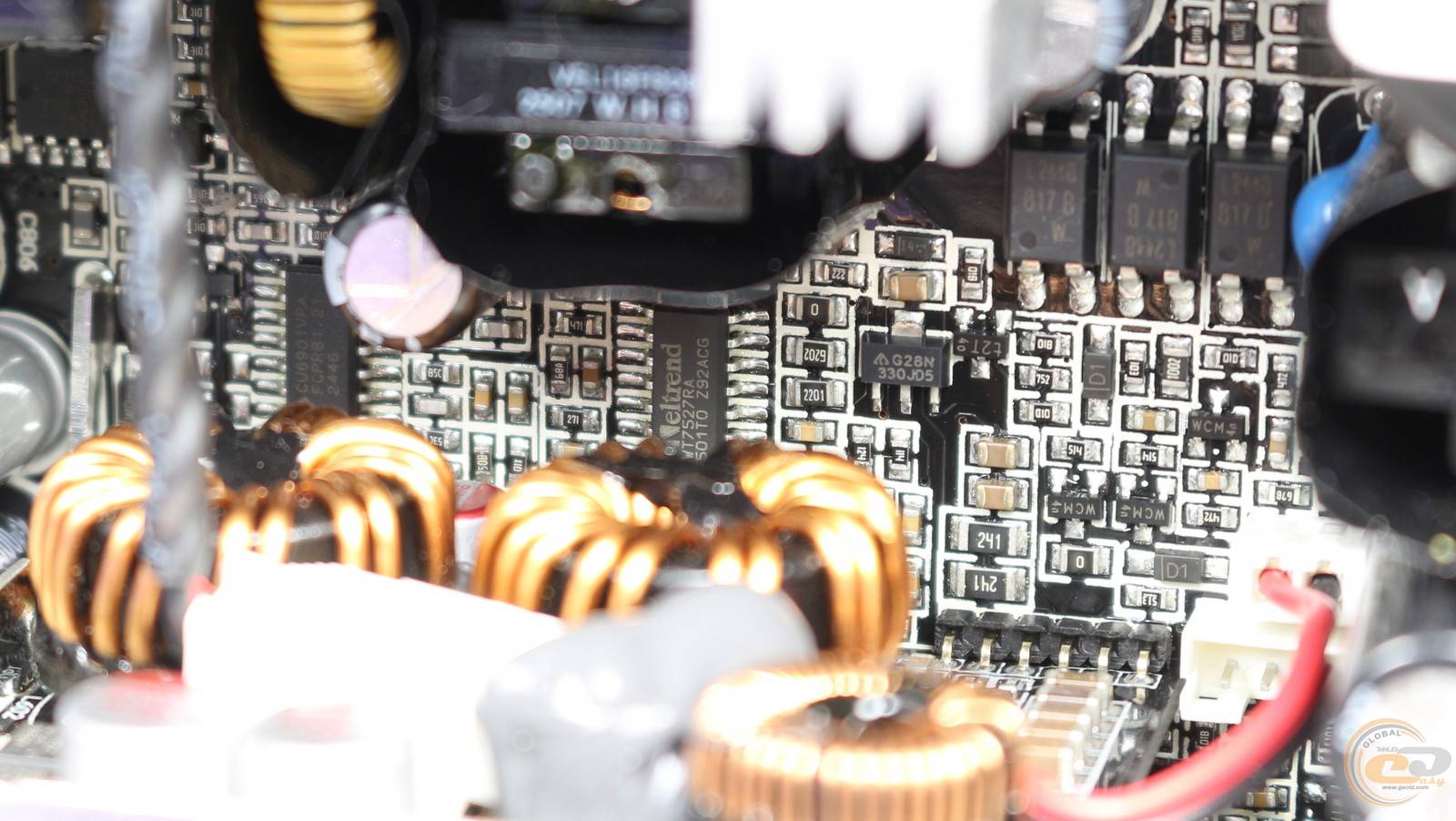

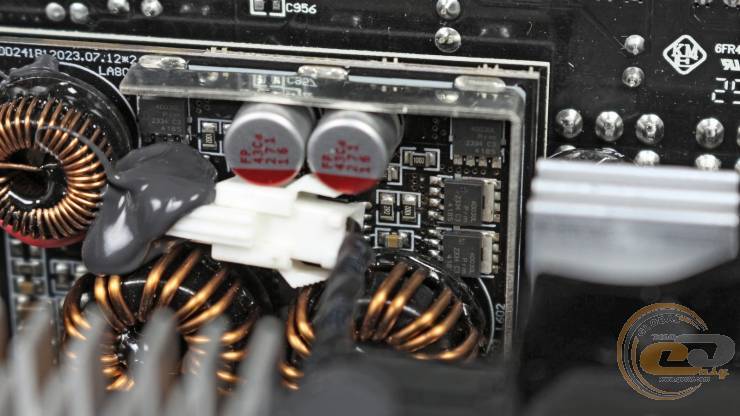

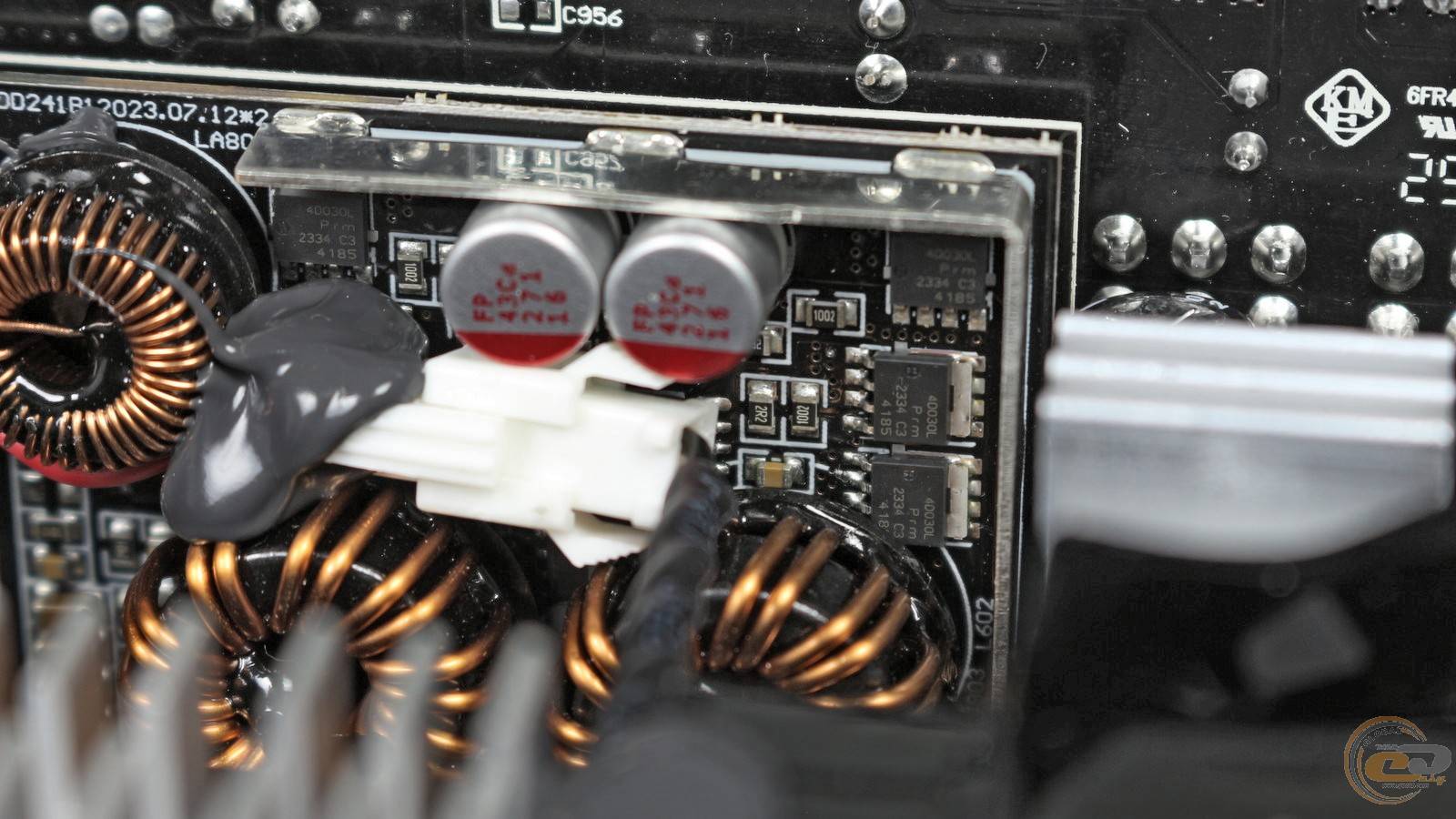

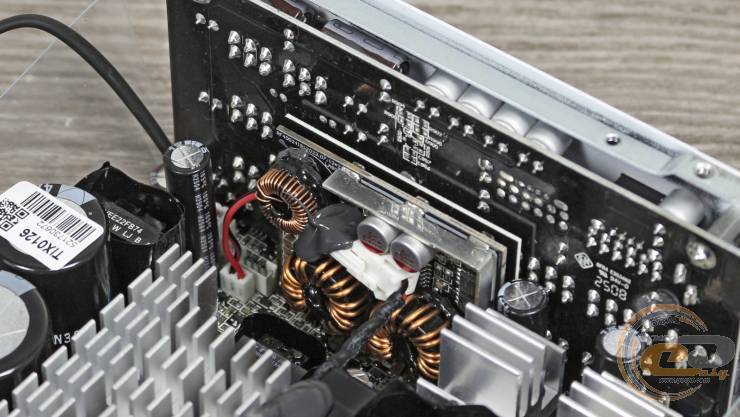

А напруги +3,3В та +5В у MONTECH TITAN PLA 1200W утворюються за допомогою DC-DC-перетворювачів, розпаяних на окремій дочірній платі.

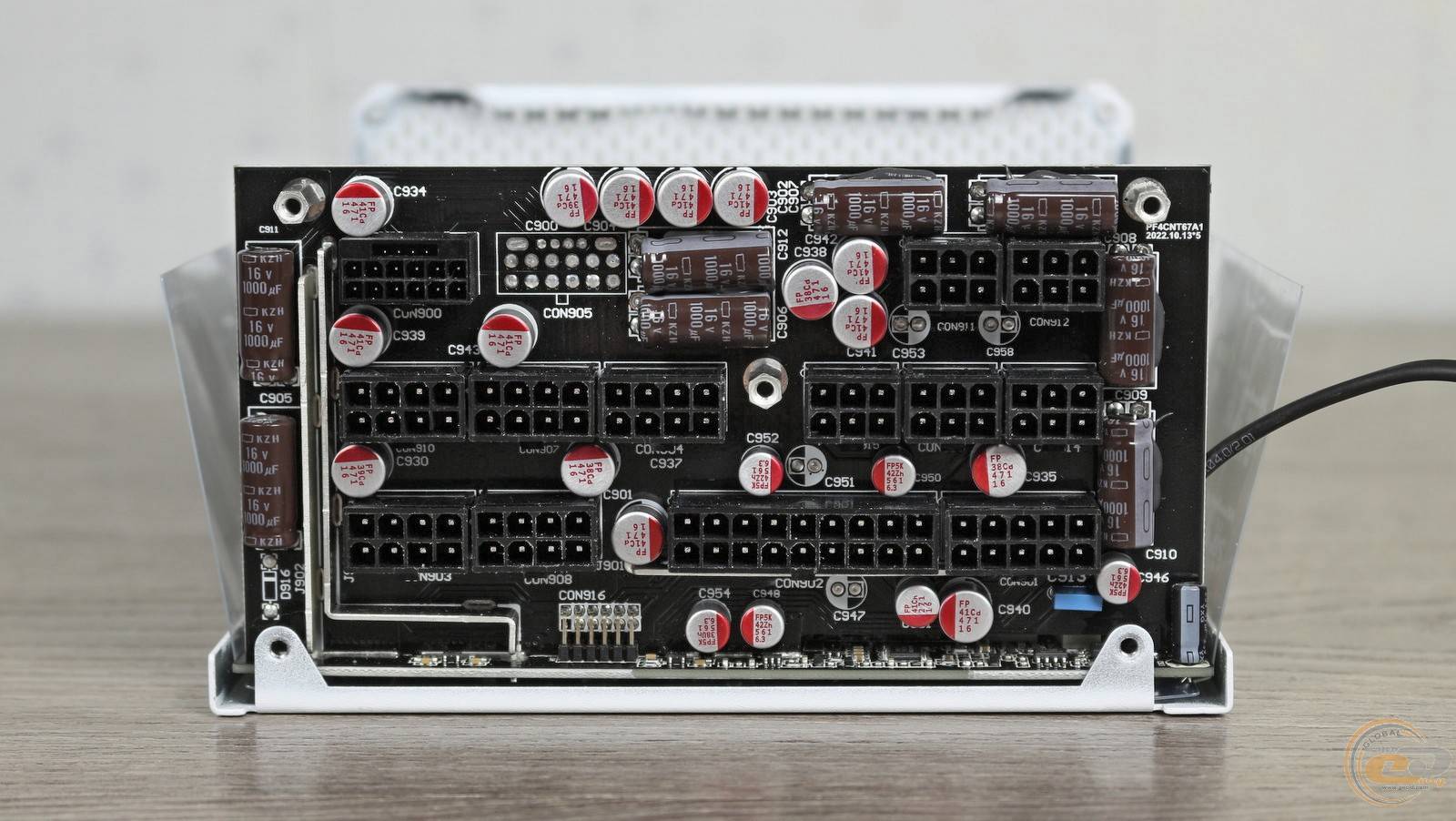

Ще одна вертикальна плата містить на собі модульні роз’єми та набір твердотільних і електролітичних конденсаторів. Із основною PCB вона з'єднана припоєм, без використання проводів.

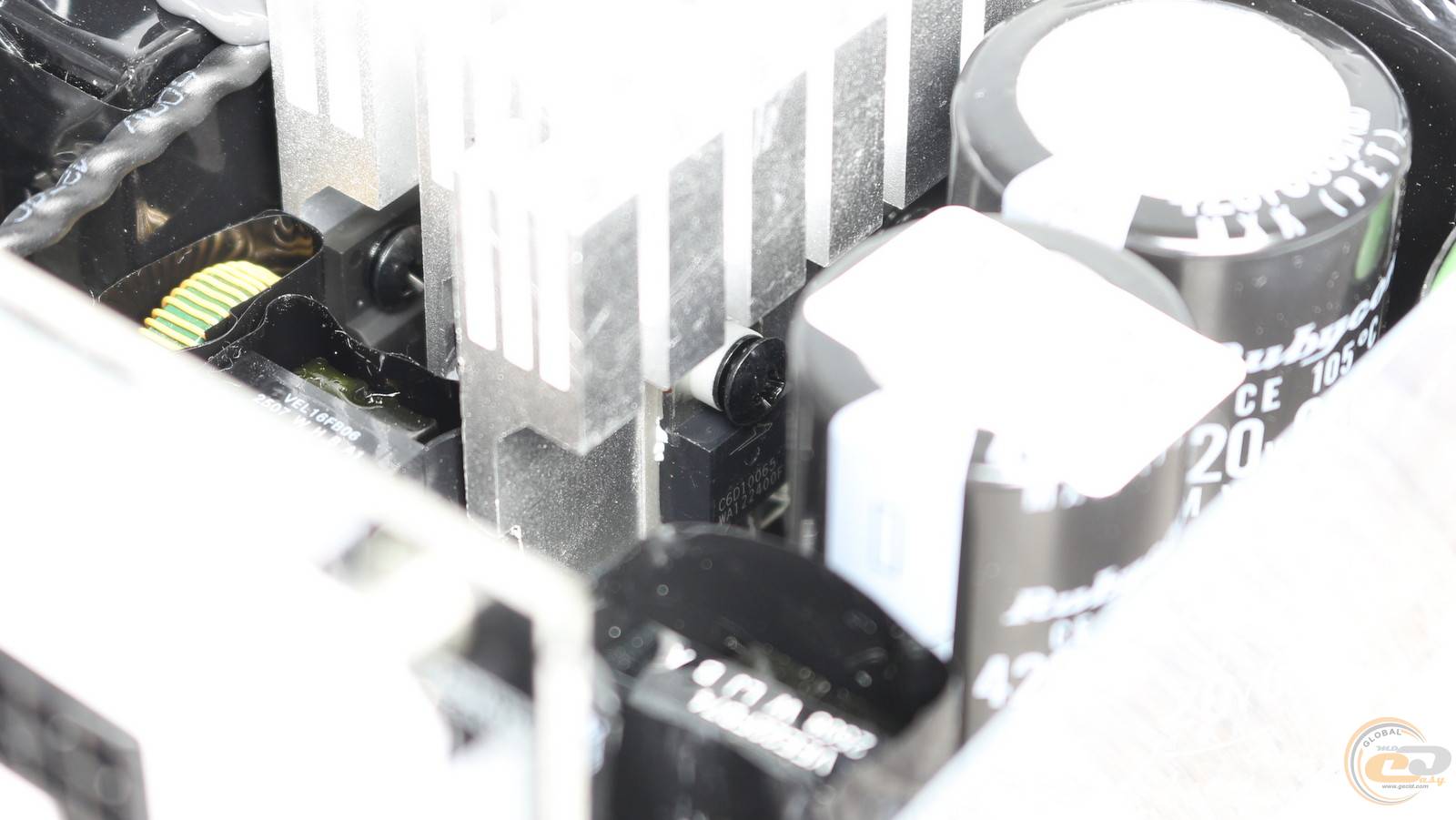

У всіх вузлах використовуються лише японські високотемпературні електроліти від Nippon Chemi-Con і nichicon, а також надійні полімери. Тож не дивно, що виробник надає на своє творіння 10-річну гарантію.

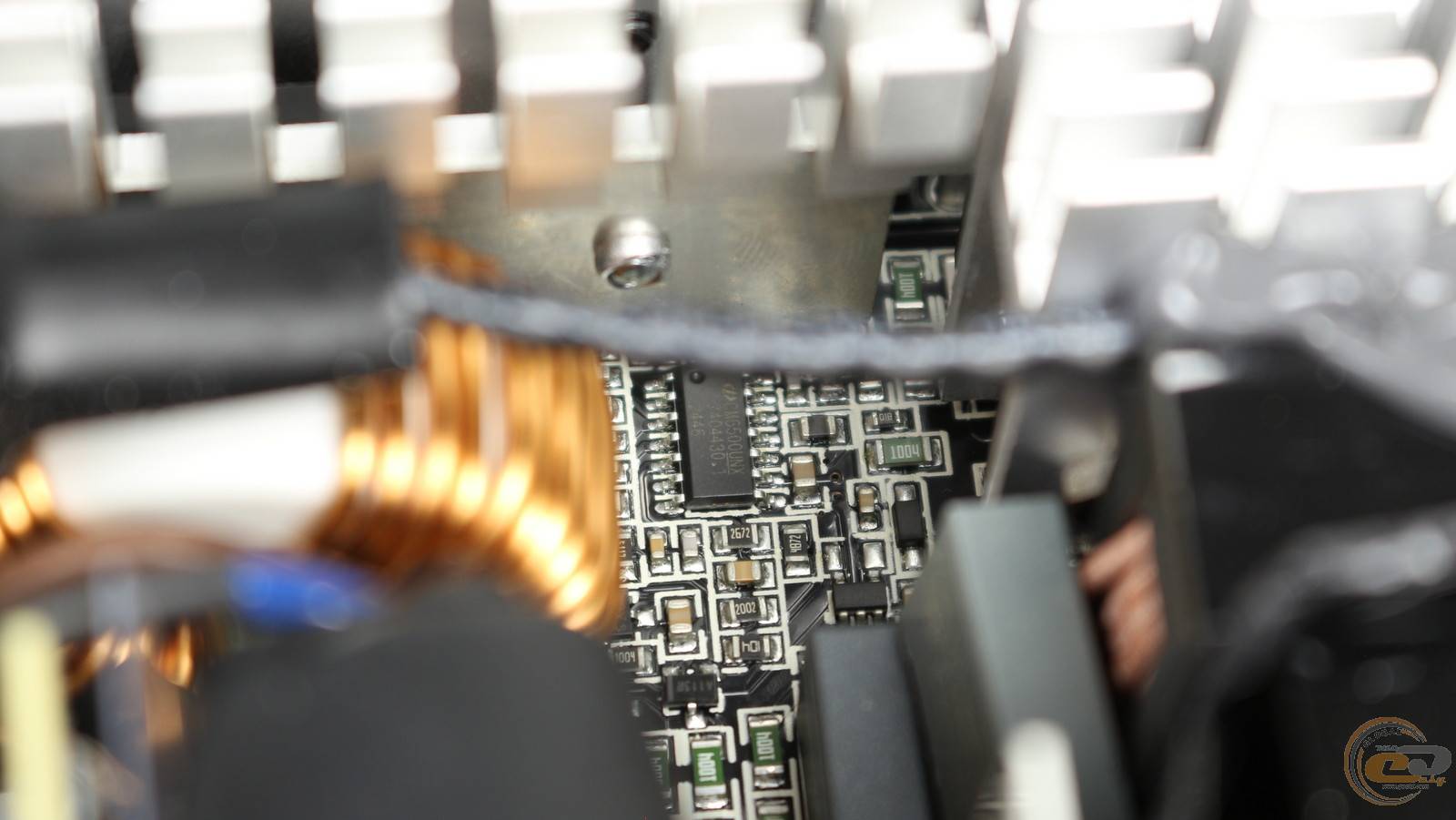

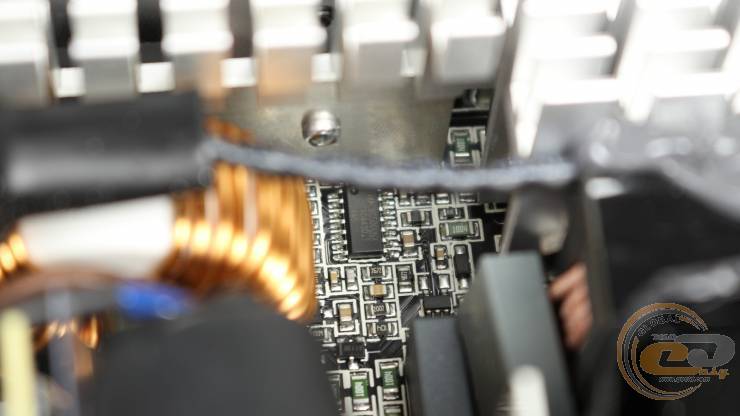

На завершення згадаємо про наявність на основній платі чипа-супервізора Weltrend WT7527RA, з допомогою якого було реалізовано ряд захистів. Ось повний їх список:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

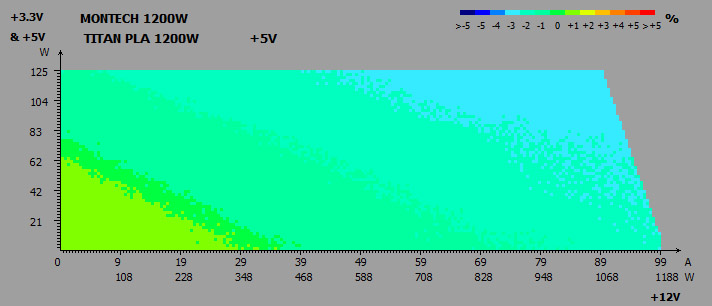

Крос-навантажувальні характеристики

А тепер час тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу. Але виробник заявляє про більш вузькі межі ±3% завдяки Tight Voltage Regulation.

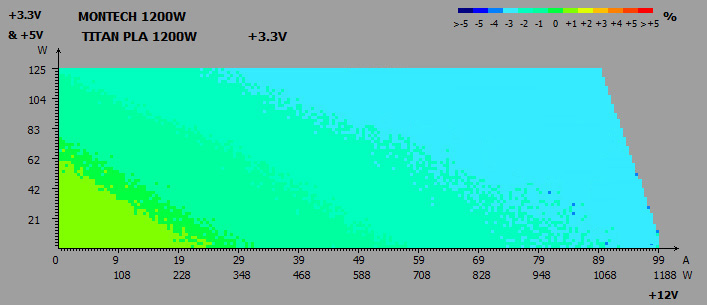

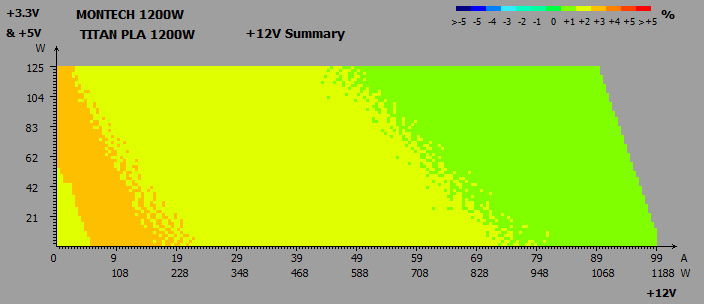

Під час крос-навантажувальних тестів на основних лініях живлення MONTECH TITAN PLA 1200W були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до +1%;
• лінія +5В: від -3% до +1%;
• лінія +12В: від +1% до +3%.

І справді, напруги на всіх трьох лініях відхилялися не більше ніж на 3%. А на каналі +12В і зовсім не було просідань нижче номіналу.

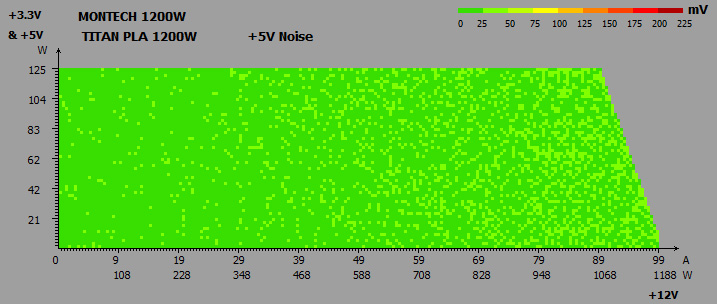

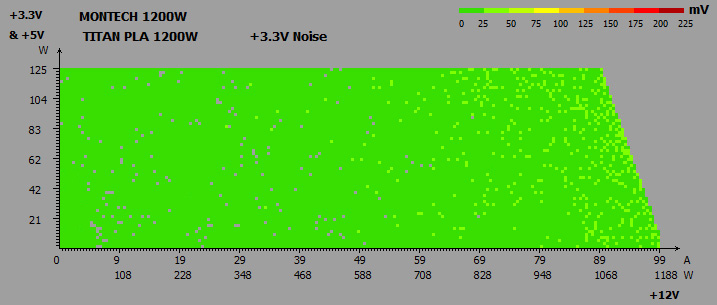

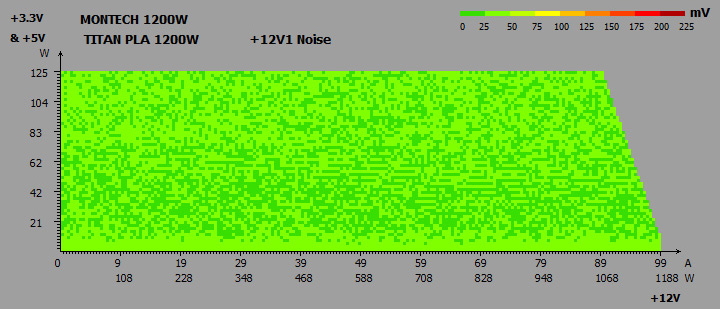

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Пульсації також були в межах норми і не перевищували 50 мВ на всіх трьох лініях.

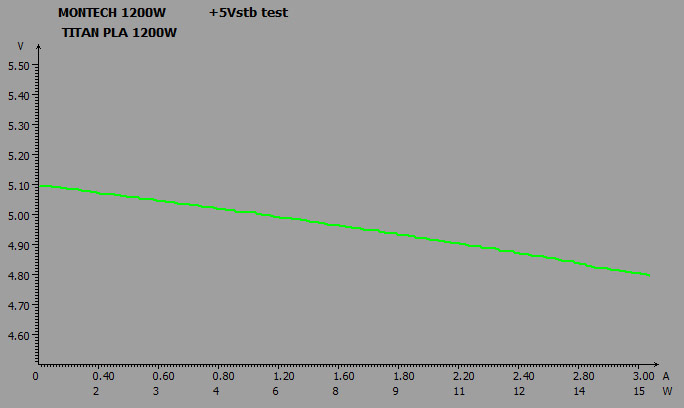

Чергова лінія живлення + 5VSB

Залежно від навантаження, напруга чергового каналу живлення змінюється в допустимих межах — від 5,1 до 4,8 В, або від +2% до -4%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC добре справляється зі своїми прямими обов'язками. Так, за навантаження 240 Вт коефіцієнт PF становив 0,94, а при 1000 Вт він досягав максимально можливих 0,99.

ККД

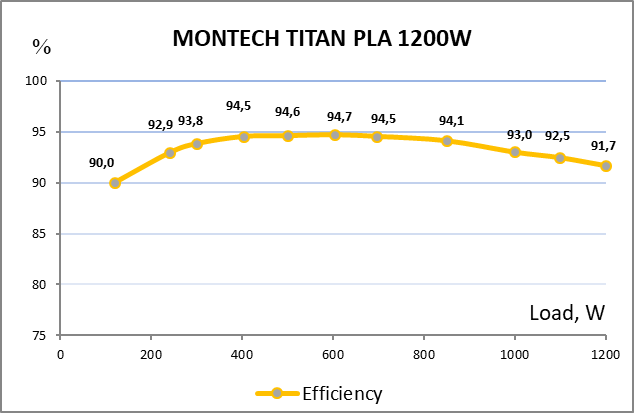

«Платинова» енергоефективність тут не тільки на папері. В діапазоні навантажень від 350 до 850 Вт ККД не опускається нижче 94%. А при навантаженні 20%, 50% і 100% від номінальної потужності він перевищує необхідні для 80 PLUS Platinum 90%, 94% і 91% відповідно.

На додачу, пристрій відповідає також і вимогам сертифікату Cybenetics Platinum. Останній, окрім ККД на рівні від 89 до 91%, передбачає високу ефективність чергової лінії живлення +5VSB (>76%) та високий рівень PF (≥97,5%).

Система охолодження і температурний режим

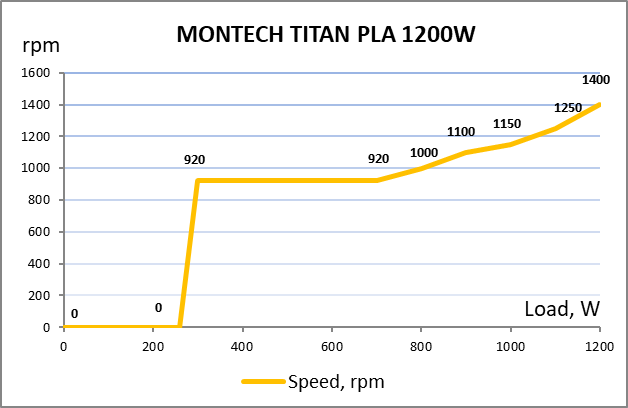

При активному гібридному режимі роботи СО до позначки 270 Вт вентилятор не обертається, тож блок живлення працює повністю беззвучно. Далі, аж до навантаження 800 Вт, пропелер дуже тихо крутиться на швидкості до 1000 об/хв. Саме в такому режимі він стартує у випадку, якщо гібридний режим роботи неактивний. Наступне зростання швидкості супроводжується тихою роботою при 1100 Вт, а на останньому відрізку до 1200 Вт шум уже досягає нижчого за середній і все ще залишається комфортним.

Зауважимо, що пристрій відповідає сертифікату Cybenetics Lambda A-, який вказує на низький рівень шуму — до 30 дБ. У той же час рішення потужністю від 750 до 1000 Вт відповідають сертифікату Cybenetics Lambda A+, тобто їх рівень шуму знаходиться в межах 20 дБ.

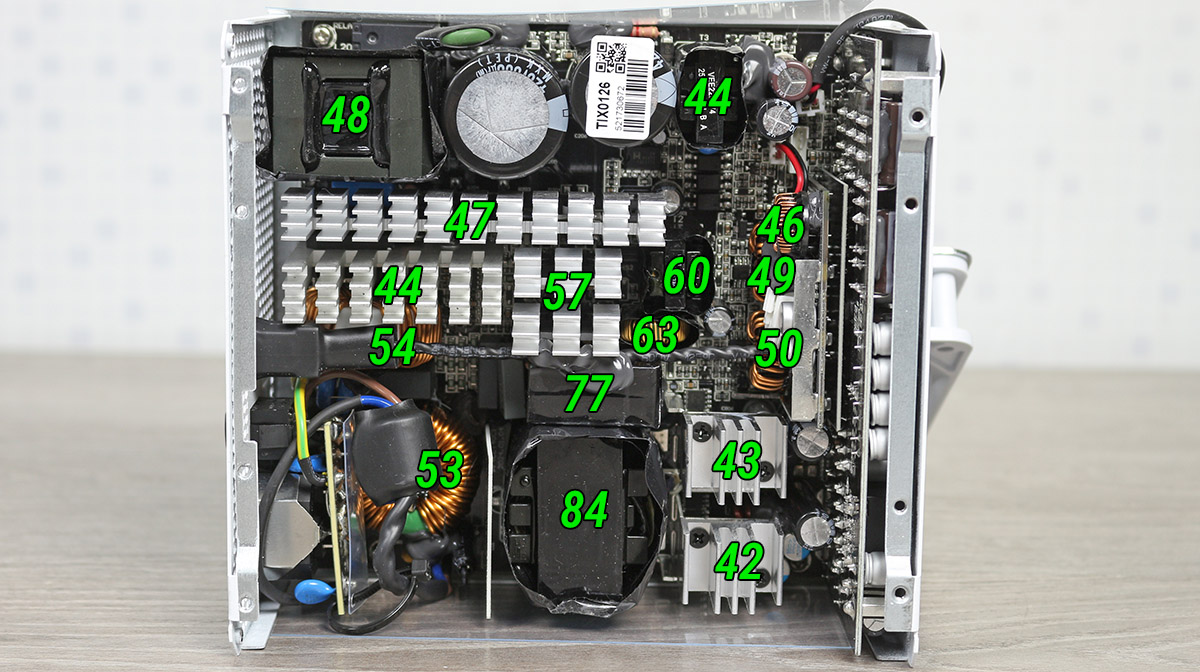

Навіть після 15-хвилинного 1000-ватного навантаження вузли блока живлення нагрівалися помірно, а їх температури були далекими від критичних. Так, найгарячішим традиційно був головний трансформатор, який прогрівся до 84°C. І це при тому, що під час тестування було дуже спекотно — +29°C.

Тож виробнику вдалося досягнути хорошого балансу між нагріванням внутрішнього наповнення і шумовими показниками. В свою чергу це сприятиме тривалій роботі даного пристрою.

Практичні випробування на реальній конфігурації

Звісно ж, цікаво побачити те, як тестований блок живлення поводить себе на реальній комп'ютерній системі. Для її збірки був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X та одразу пара відеокарт: 450-ватна ASUS ROG Strix GeForce RTX 3090 Ti Gaming та 350-ватна Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS ROG Strix GeForce RTX 3090 Ti Gaming Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навіть при використанні такої потужної конфігурації вихідні напруги MONTECH TITAN PLA 1200W у простої та при навантаженні не виходили за обіцяний 3-% діапазон. Просідань нижче номіналу також не було. А різниця між двома режимами роботи становить скромні 0,5-0,8%, тож стабілізація напруг заслуговує оцінку «відмінно».

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника низьким енергоспоживанням у вимкненому стані комп'ютера (3 Вт) і в сплячому режимі (5 Вт).

Підсумок

Своїм наповненням блок живлення MONTECH TITAN PLA 1200W (TIX0126) дуже нагадує моделі Seasonic Vertex, адже в них використовується повністю ідентична повномостова платформа та компонування.

Завдяки цьому протестований пристрій отримав високу енергоефективність і одразу пару «платинових» сертифікатів — 80 PLUS та Cybenetics. На місці і технологія Tight Voltage Regulation, що гарантує відхилення напруг на трьох основних лініях живлення в дуже вузьких межах ±3% замість звичних для ATX-пристроїв ±5%.

Що стосується якості виконання, то вона також на висоті. Вентилятор оснащений гідродинамічним підшипником, у пристрої використовуються багато полімерних ємностей, а електролітичні конденсатори виготовлені японськими брендами і належать до високотемпературних серій. Разом з тим внутрішні складові далекі від перегрівання, тож цілком закономірно, що на цей блок живлення надається 10-річна гарантія. А ще нам дуже сподобалася робота системи охолодження, яка залишається тихою аж до позначки 1100 Вт.

Тож що ж обрати — MONTECH TITAN PLA 1200W чи аналогічний пристрій Seasonic? На момент написання даного матеріалу перший із 10-річною гарантією можна придбати за ₴12399 або $295. У той же час «платиновий» Seasonic VERTEX PX-1200 з кабелем PCIe 5.1 (12V-2x6) обійдеться від ₴12948 або $308 і аж до ₴14999 або $357. При цьому він зазвичай доповнений уже 12-річним гарантійним терміном. Також відмінності будуть у зовнішньому оформленні, а от про якусь суттєву різницю у внутрішньому наповненні, на щастя, говорити не доводиться.

Переваги:

• високий рівень ККД (понад 94%, 80 PLUS Platinum та Cybenetics Platinum);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• дуже малі відхилення напруг;
• наявність усіх видів захистів;
• повномостова топологія та DC-DC-перетворювачі;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання японських електролітичних високотемпературних конденсаторів;
• повністю модульні кабелі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• дуже тиха робота при навантаженні до 1000 Вт і тиха до 1100 Вт (сертифікат Cybenetics Lambda A-);
• можливість повністю пасивного охолодження при навантаженні до 270 Вт;
• наявність 600-ватного конектора PCIe 5.1 (12V-2x6);
• низьке нагрівання внутрішніх вузлів;
• компактні розміри;
• 10 років гарантії.

Особливості:

• пристрій доступний лише в білому кольорі;
• лише три 6+2-контактні роз'єми PCIe.
