Огляд HIGH POWER EP-850 REVO: 850-ватний блок живлення за ₴3150

Майже шість років тому ми склали рейтинг найкращих блоків живлення в сегменті до $75, де найпотужніші моделі пропонували максимум 750 Вт. Тепер же в межах цієї суми можна придбати цілком гідний 850-ватний пристрій.

Попри доступну вартість ₴3150, HIGH POWER EP-850 REVO (HP1-N2850BR-H12S) пропонує: ККД рівня 80 PLUS Bronze, виключно тайванські високотемпературні конденсатори, DC-DC-перетворювачі вихідних напруг, повний набір захистів та найактуальніший конектор для живлення відеокарт PCIe 5.1 (12V-2×6). Звісно, у конструкції є як переваги, так і сліди економії — про них ми розповімо далі у матеріалі.

Специфікація

Модель	HIGH POWER EP-850 REVO (HP1-N2850BR-H12S)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	22
Максимальний струм каналу +5В, А	22
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	200 − 240
Вхідний струм, А	10
ККД, %	≤88
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Гарантія, років	3
Сайт виробника	HIGH POWER
Сторінка пристрою	HIGH POWER EP-850 REVO

Паковання та комплект постачання

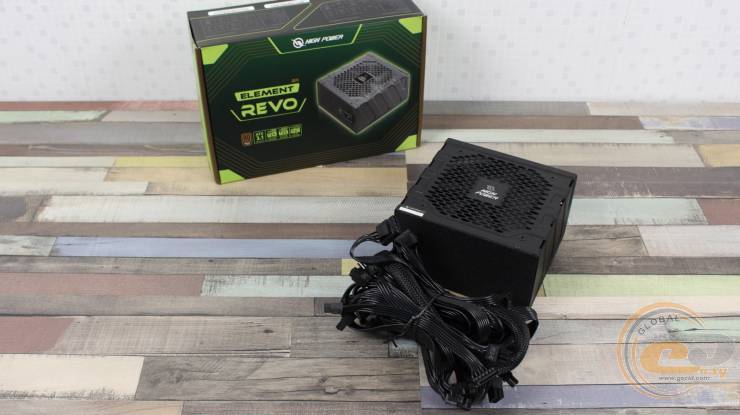

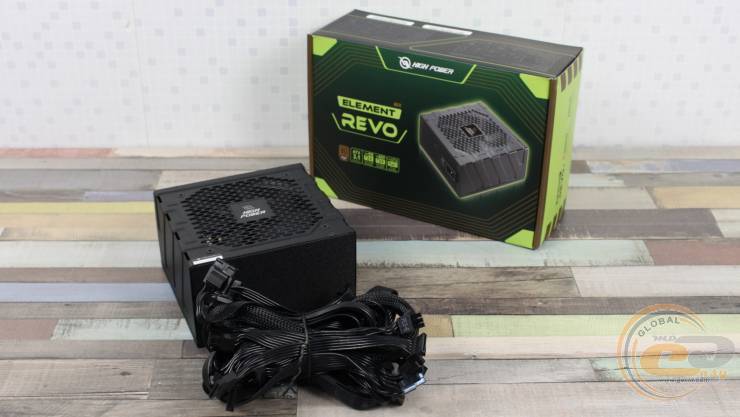

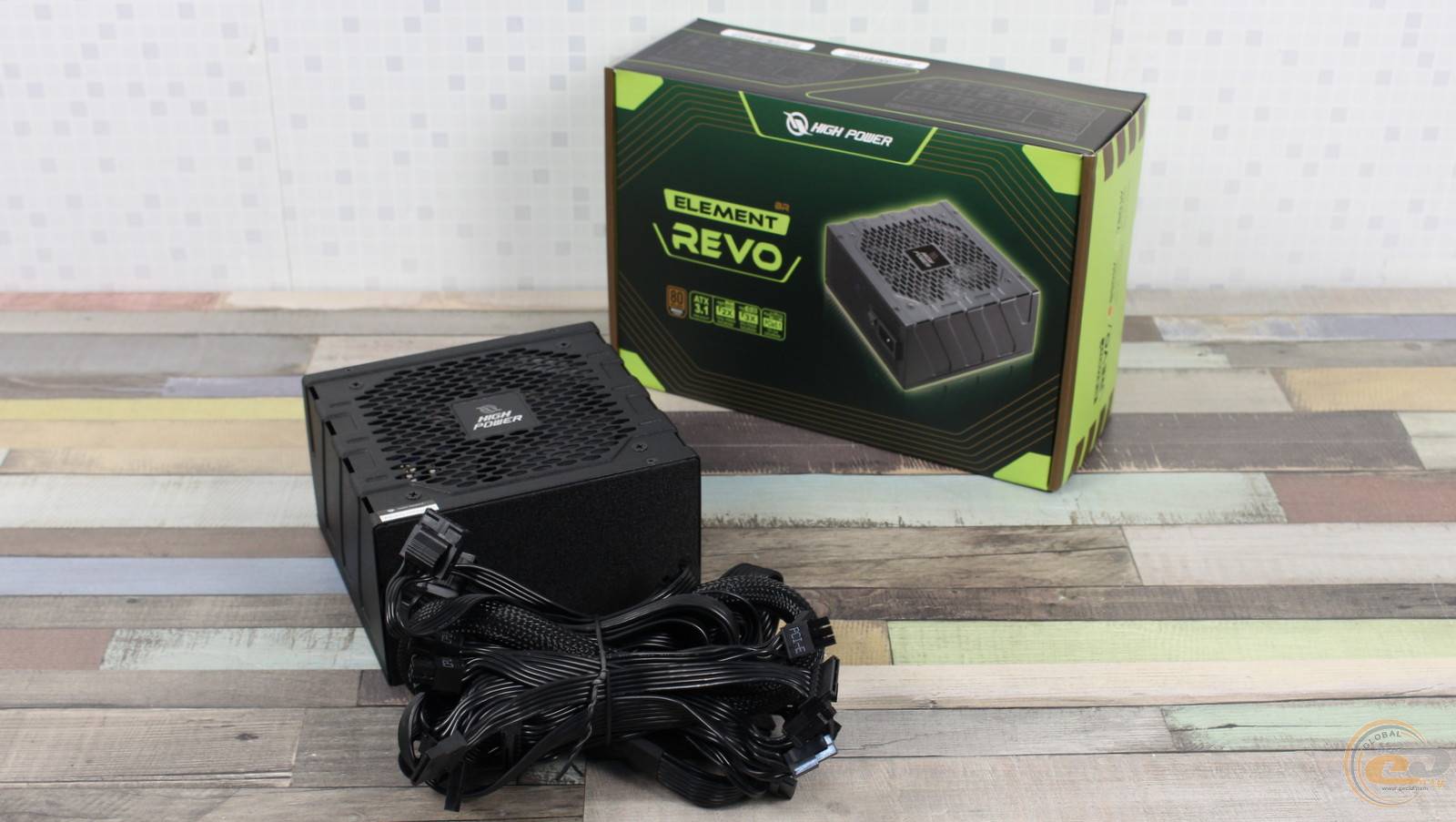

Коробка доволі інформативна й універсальна для обох рішень цієї лінійки — моделей потужністю 750 та 850 Вт. Лише наліпка на пакуванні вказує, яка саме версія блока живлення знаходиться всередині.

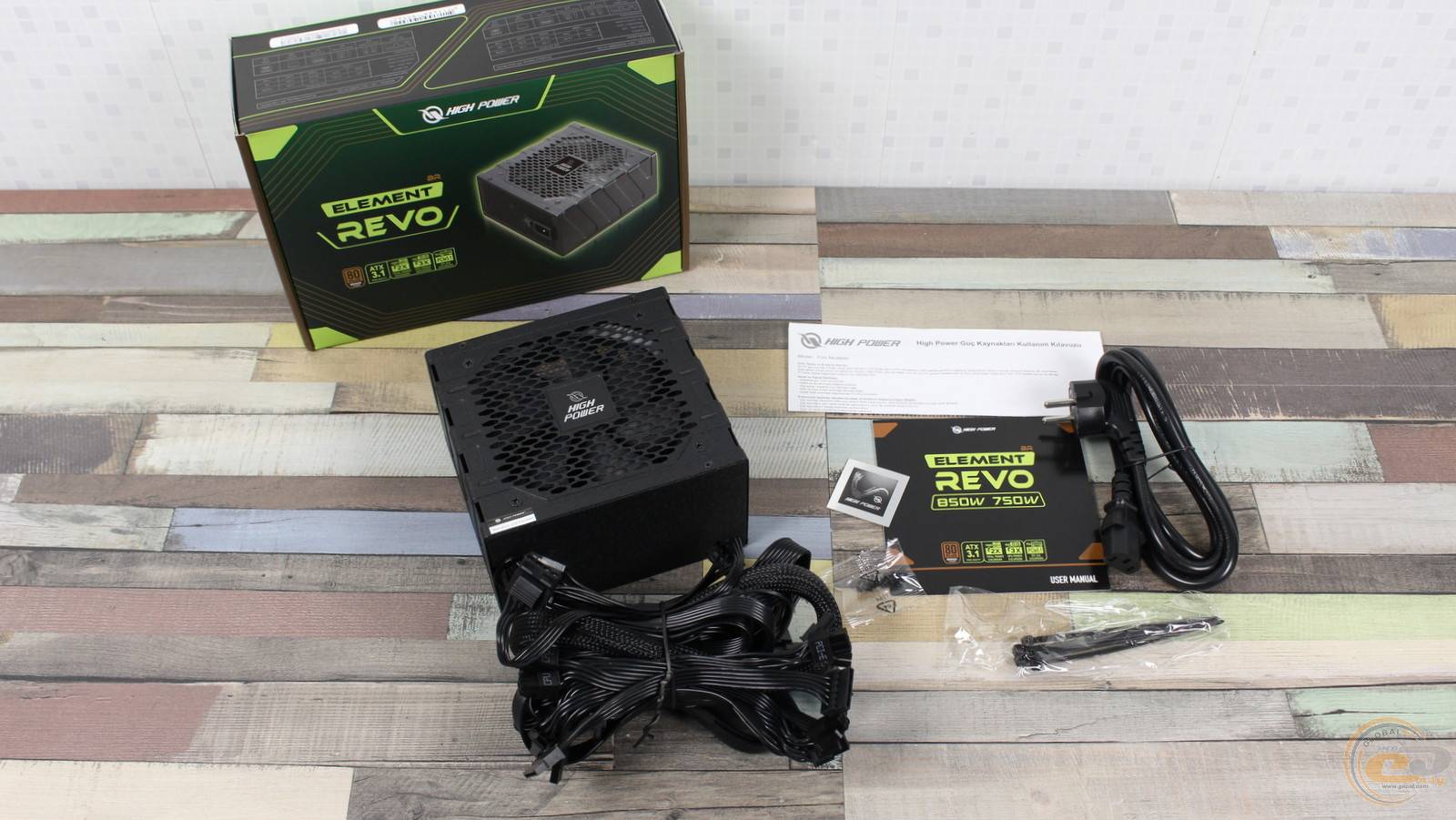

Що стосується комплектації, то вона цілком стандартна: кабель живлення, набір стяжок і гвинтів, інструкція та фірмова наліпка для корпуса.

Зовнішній вигляд

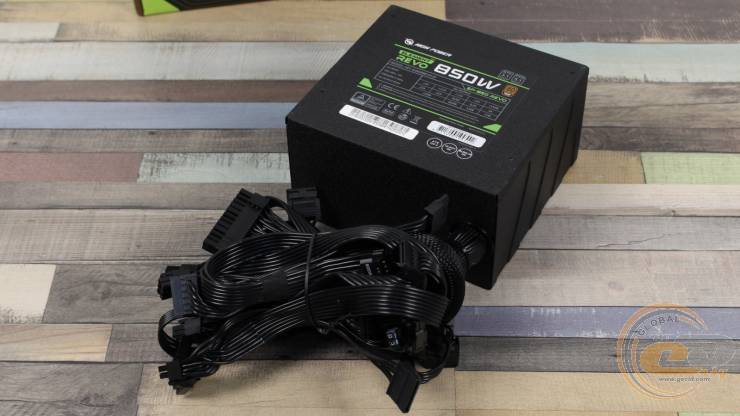

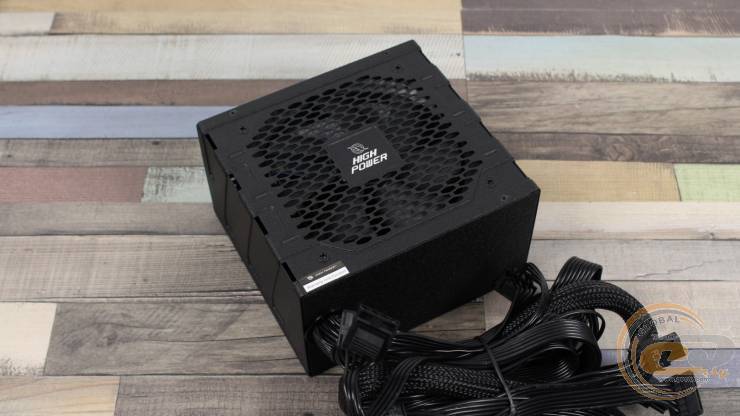

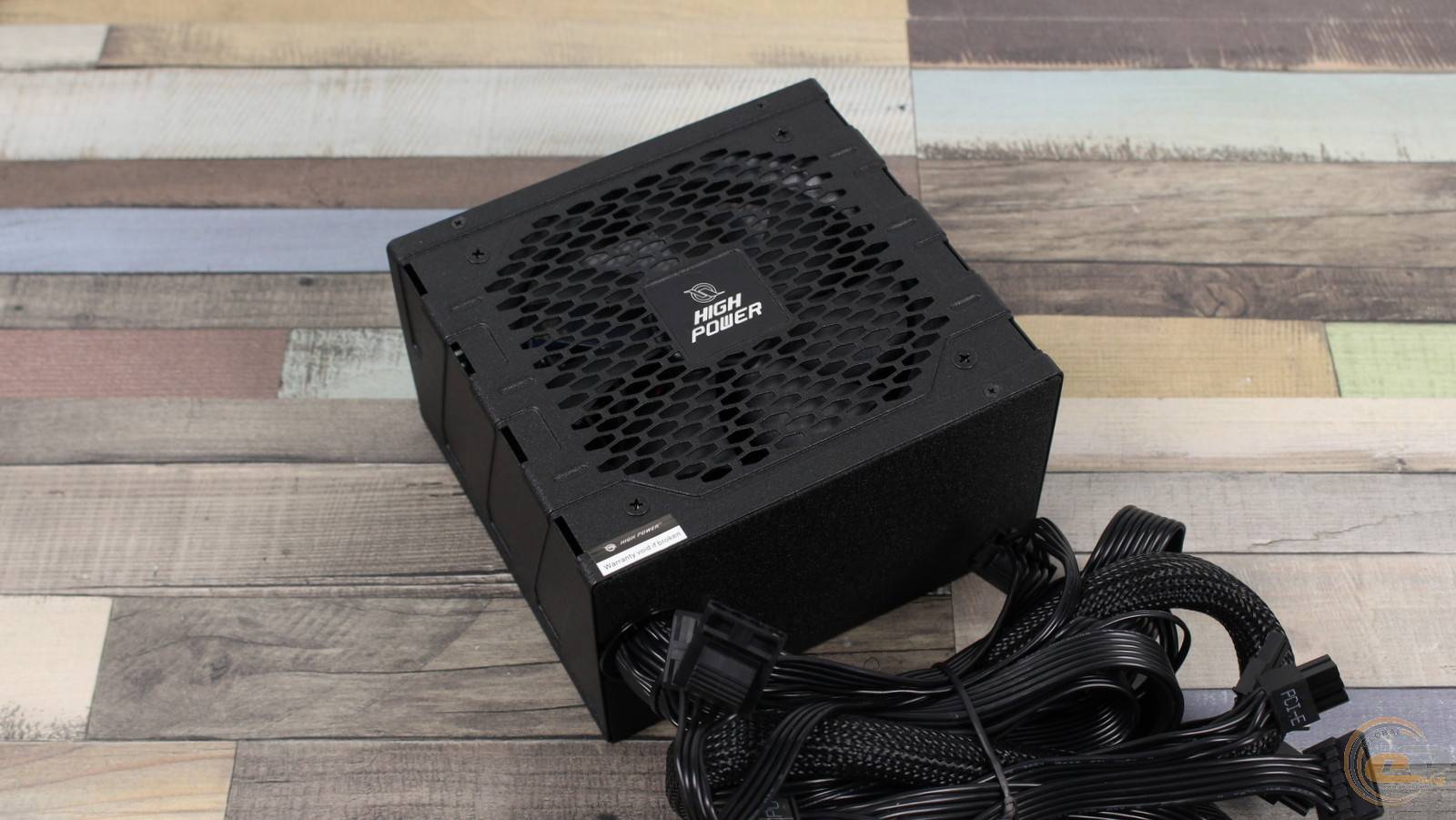

HIGH POWER EP-850 REVO має розміри 140 х 150 х 86 мм, що дозволяє встановлювати його навіть у порівняно компактних системах. А оригінальне оформлення забезпечує впізнаваність пристрою.

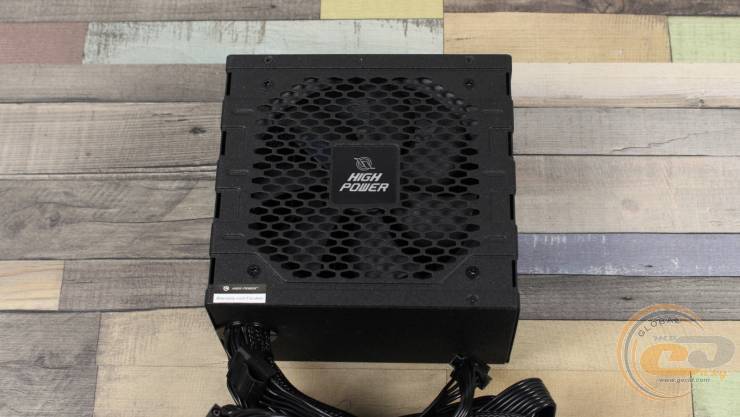

Цьому сприяє й логотип виробника, розташований над 120-мм вентилятором. На місці також гарантійна пломба, яка діє протягом трьох років з моменту придбання.

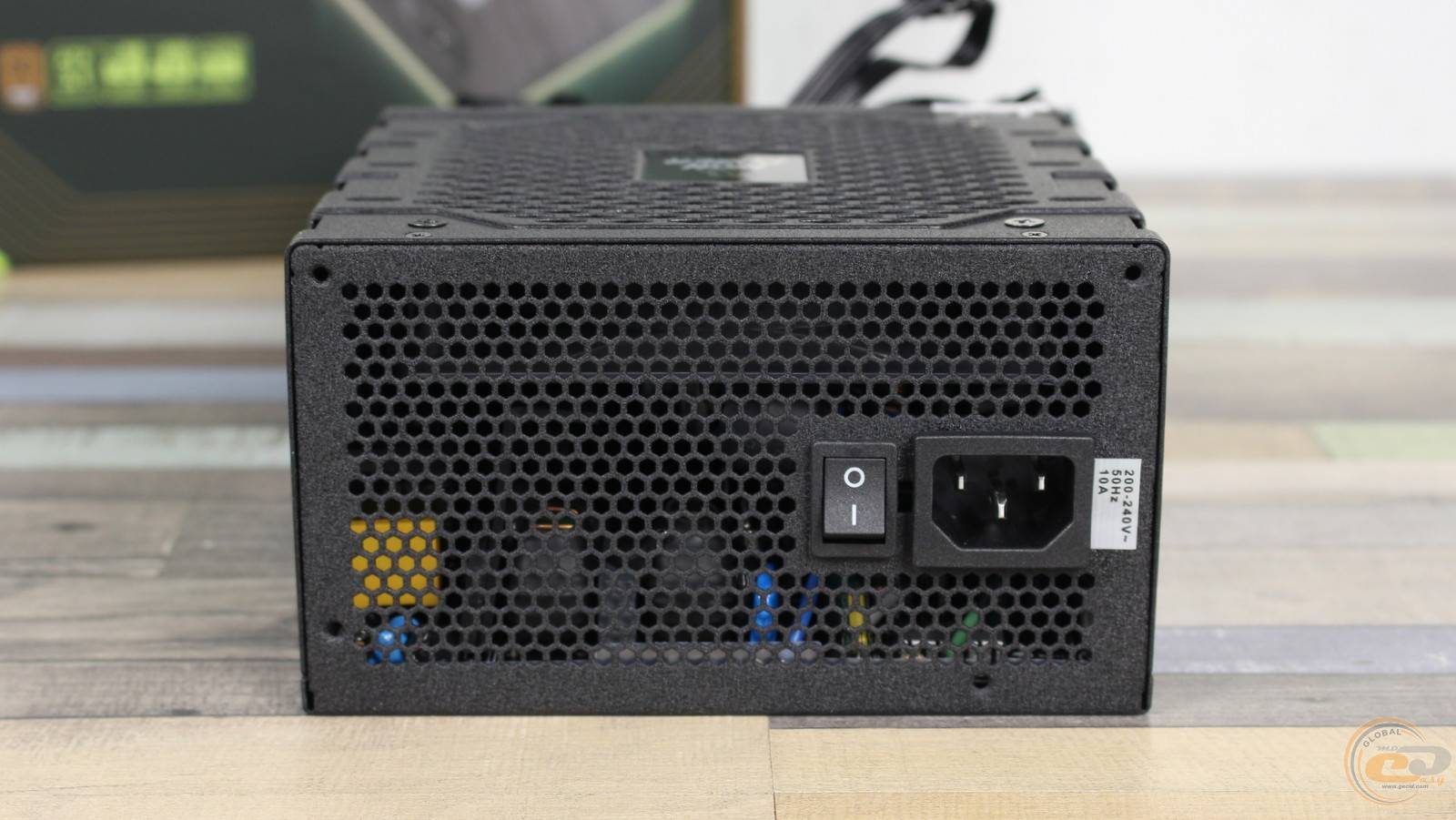

Тильна частина виконана у стандартному форматі: роз’єм живлення, вимикач та вентиляційні отвори у вигляді «стільників».

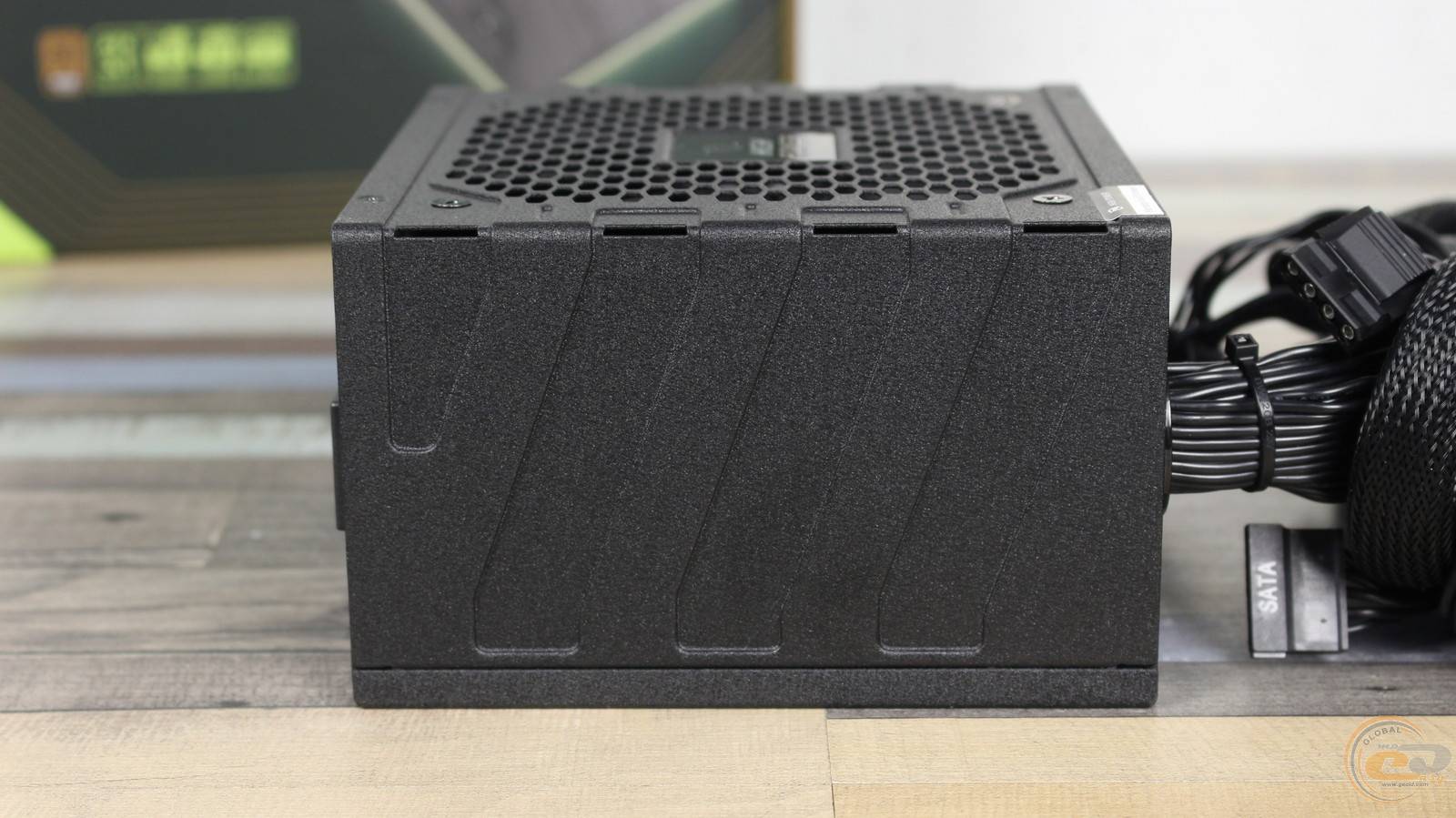

У свою чергу бокові панелі отримали декоративне штампування, що додає пристрою більш виразного вигляду.

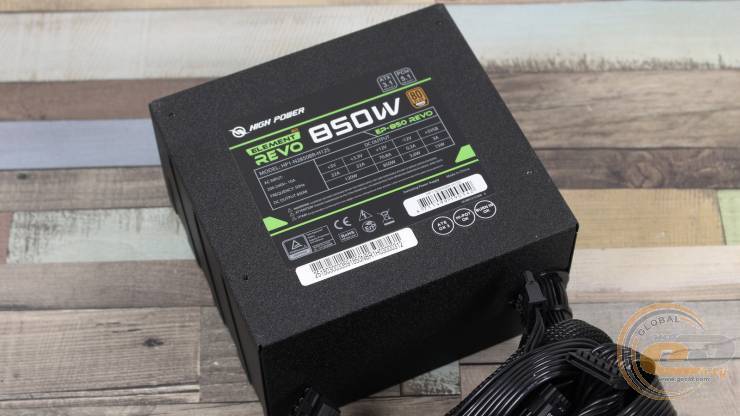

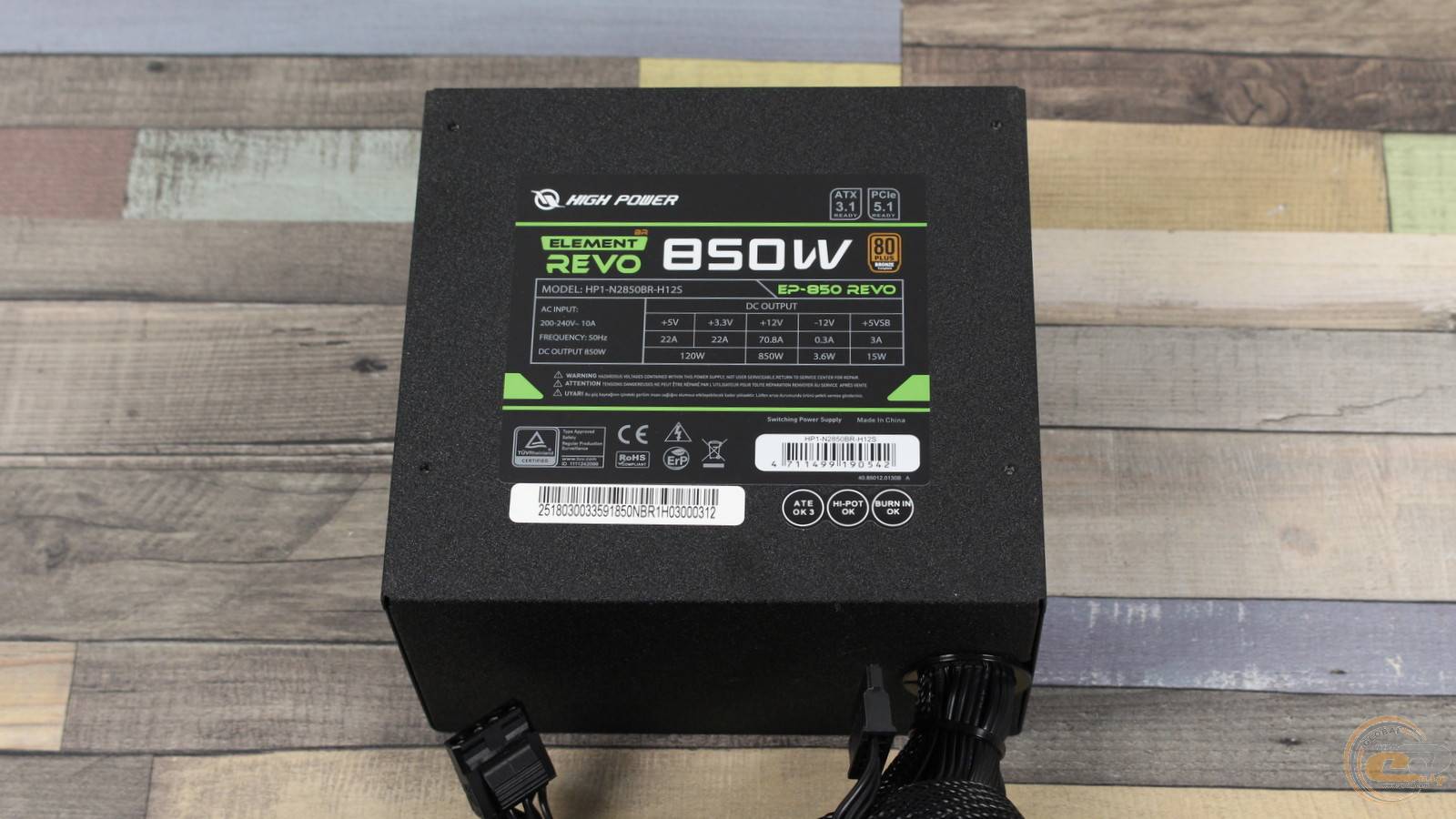

Єдина наліпка повідомляє електротехнічні характеристики HIGH POWER EP-850 REVO. Потужність лінії +12В становить 850 Вт і повністю відповідає номінальній. Молодші канали +3,3В та +5В мають сумарну потужність 120 Вт або максимум по 22 А — це відмінні показники, які повністю збігаються з аналогічними значеннями у 750-ватної моделі.

Варто зазначити, що пристрій працює лише в мережах 200-240 В, тоді як багато інших блоків живлення підтримують ширший діапазон вхідних напруг — від 100 до 240 В.

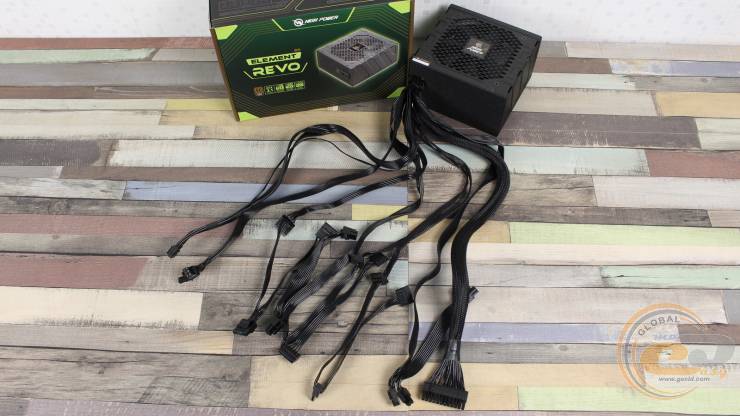

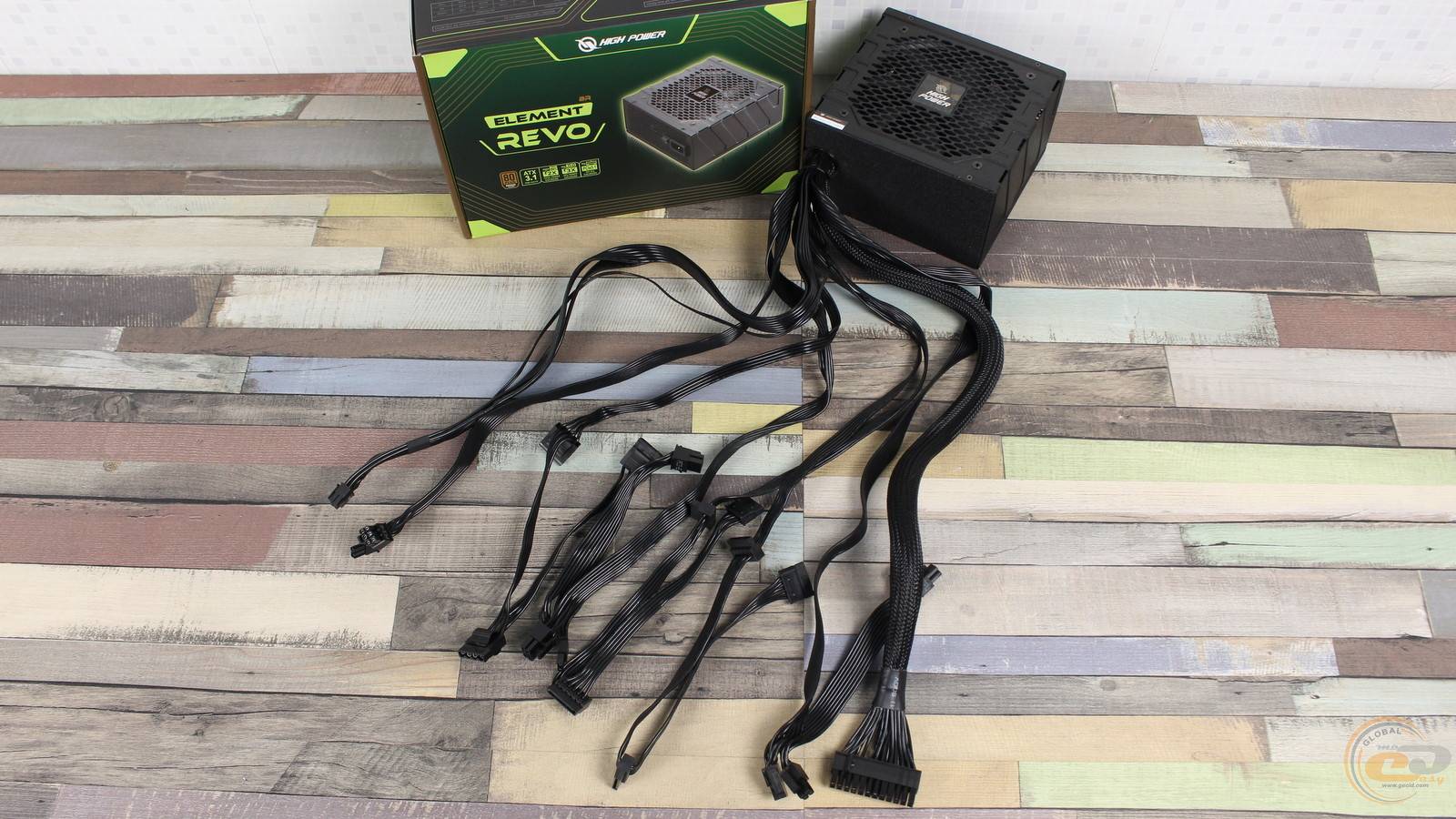

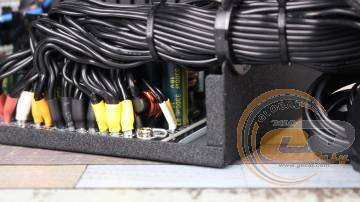

Усі кабелі живлення виходять безпосередньо з корпусу. За винятком 20+4-контактного ATX, вони виконані у вигляді шлейфів. Щодо калібру — без сюрпризів: конектор PCIe 5.1 (12V-2×6) отримав товстіші кабелі 16 AWG, тоді як решта використовує стандартні дроти 18 AWG.

Повна конфігурація кабелів виглядає наступним чином:

Основні роз’єми живлення представлені стандартним набором: 20+4-контактний ATX та пара 4+4-контактних ATX12V. Для відеокарт передбачено три 6+2-контактні PCIe на двох окремих кабелях, а також сучасний конектор PCIe 5.1 (12V-2×6) потужністю 600 Вт. Для периферії є шість SATA та три PATA на трьох окремих проводах. До речі, 750-ватник отримав на один 6+2-контактний PCIe менше, проте в іншому набір конекторів аналогічний.

Внутрішня будова

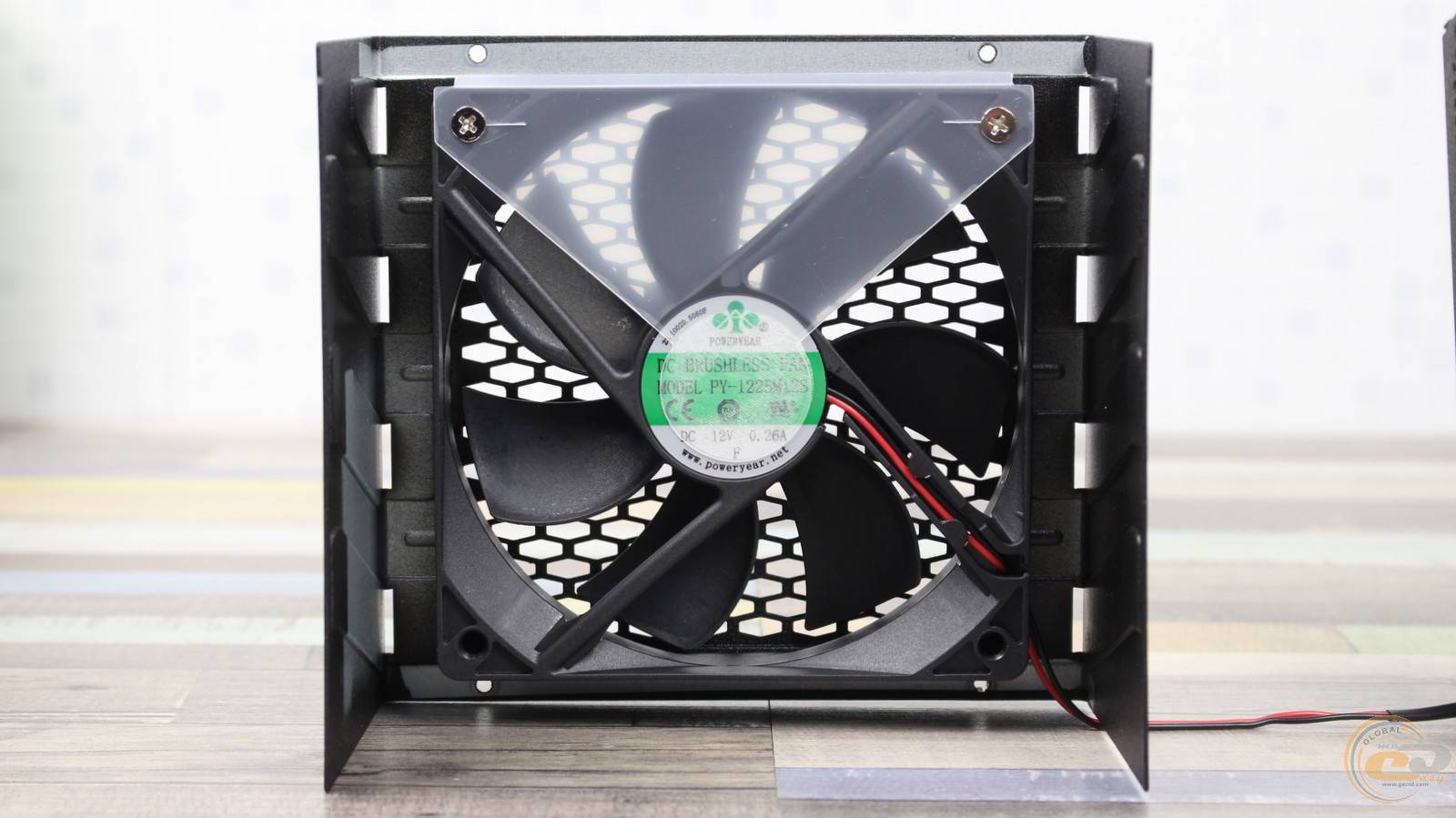

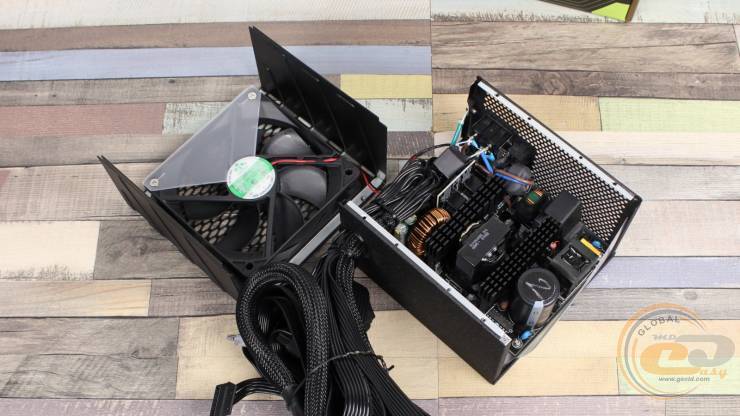

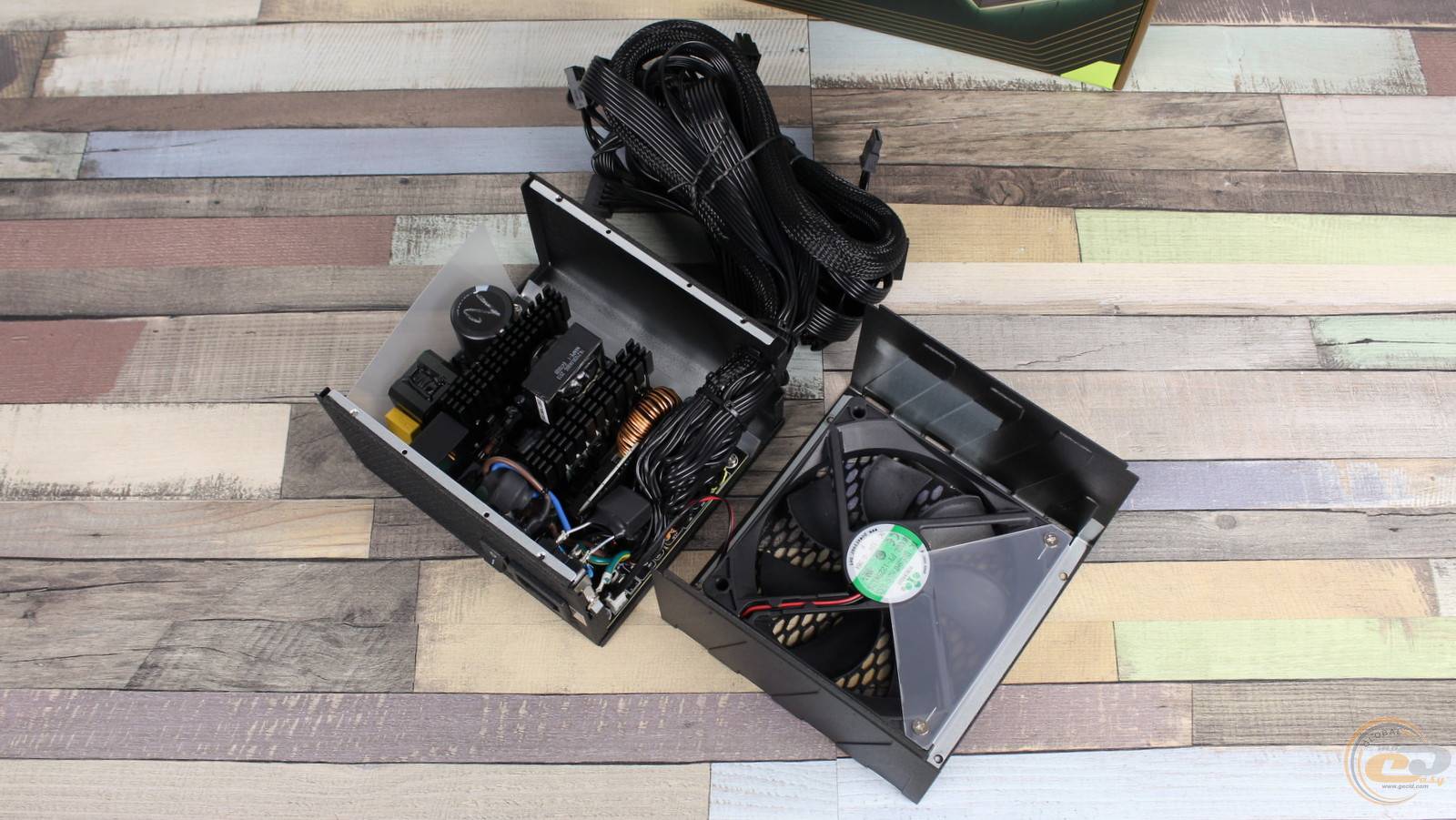

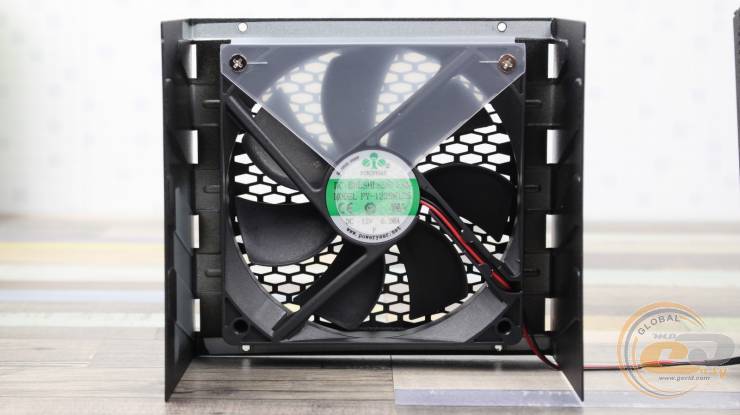

Усередині HIGH POWER EP-850 REVO використовується 120-мм вентилятор POWERYEAR PY-1225M12S на основі бюджетної втулки, який ми вже неодноразово зустрічали раніше. Енергоспоживання у нього скромне — не більше 3,12 Вт (12 В при 0,26 А), а під’єднання здійснюється через 2-контактний роз’єм.

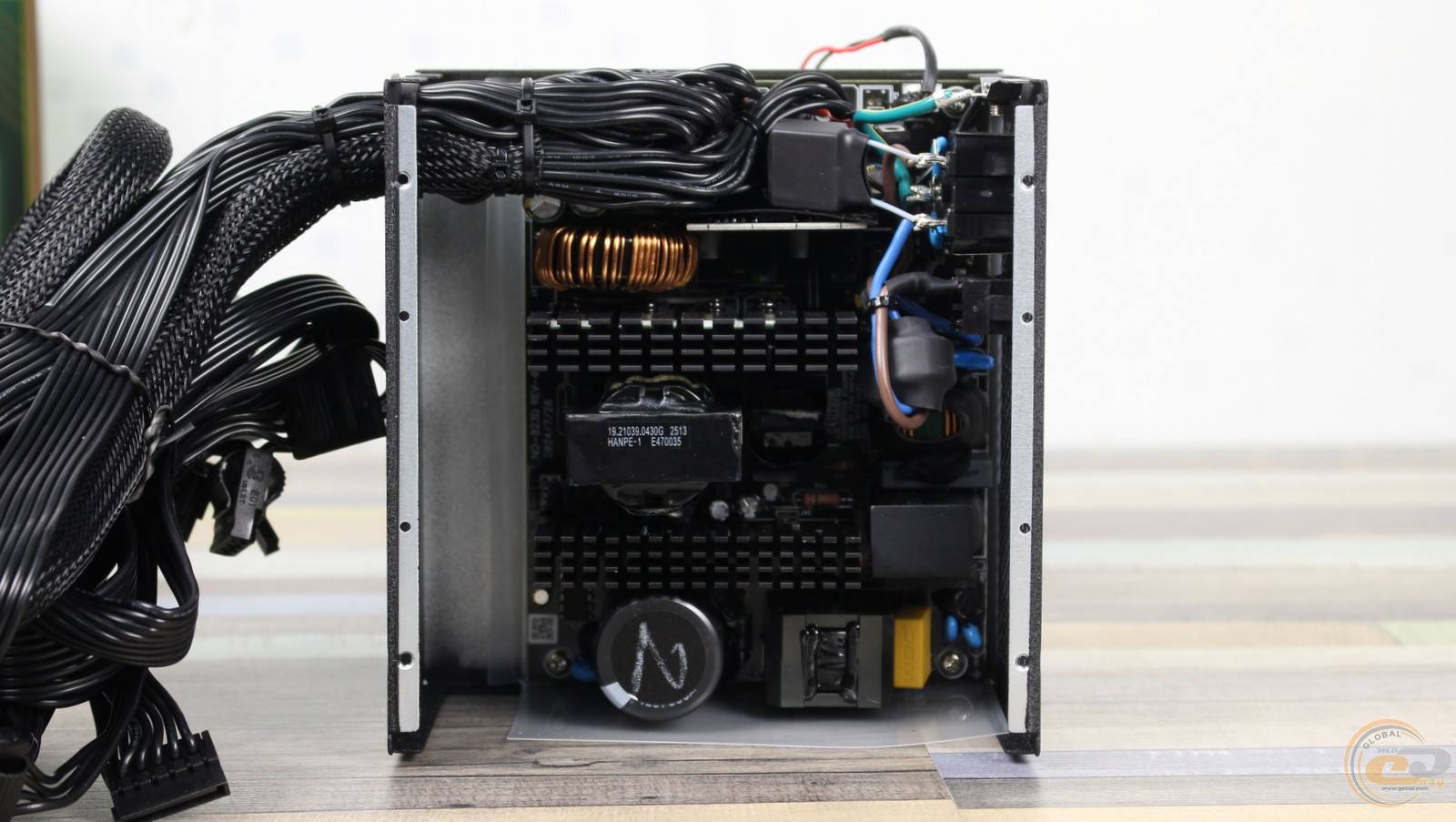

Для пасивного відведення тепла застосовуються два габаритні радіатори-гребінці у первинному та вторинному колі, а також Г-подібний охолоджувач на діодній збірці.

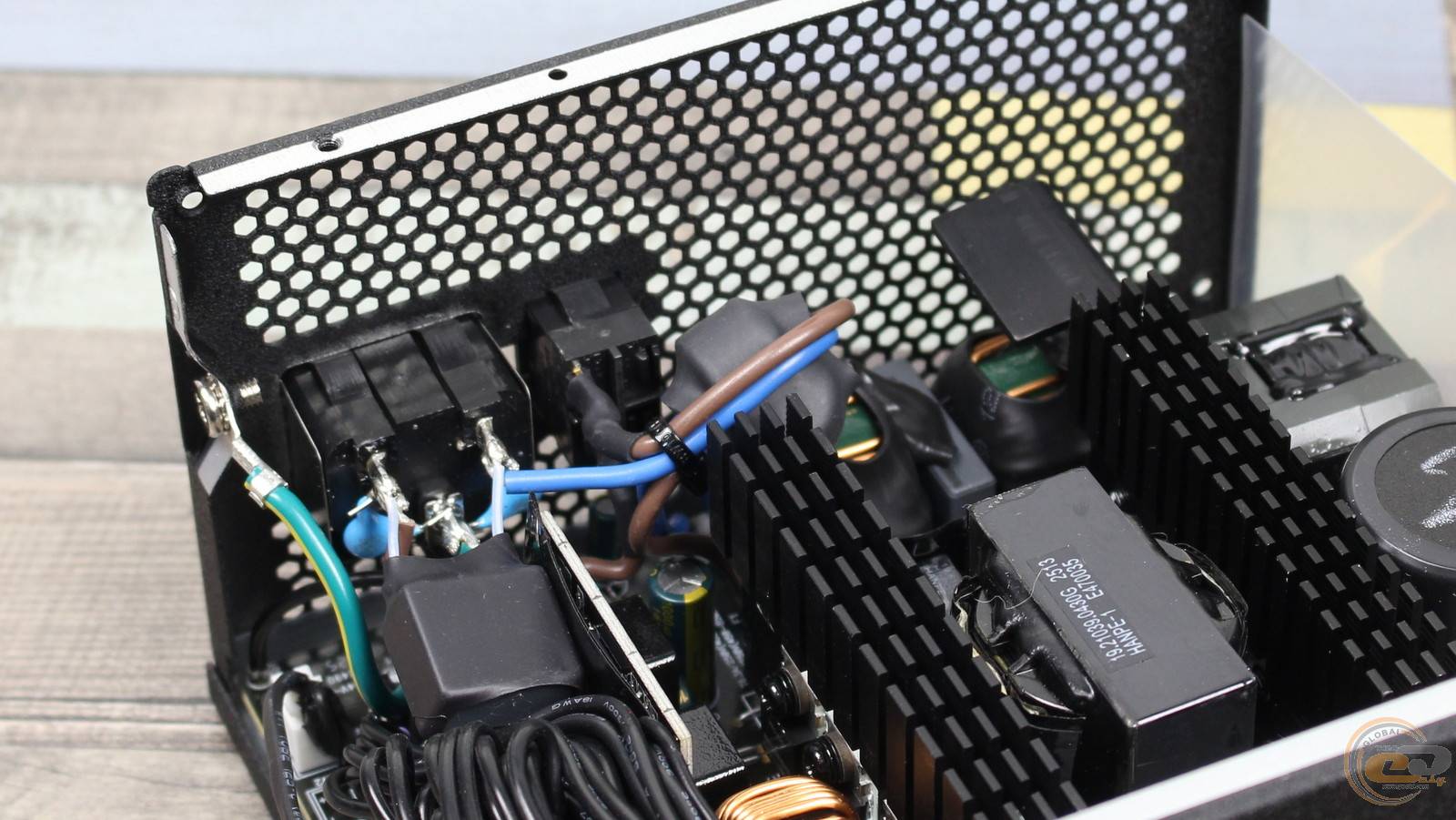

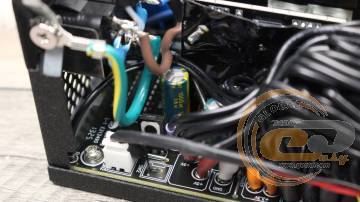

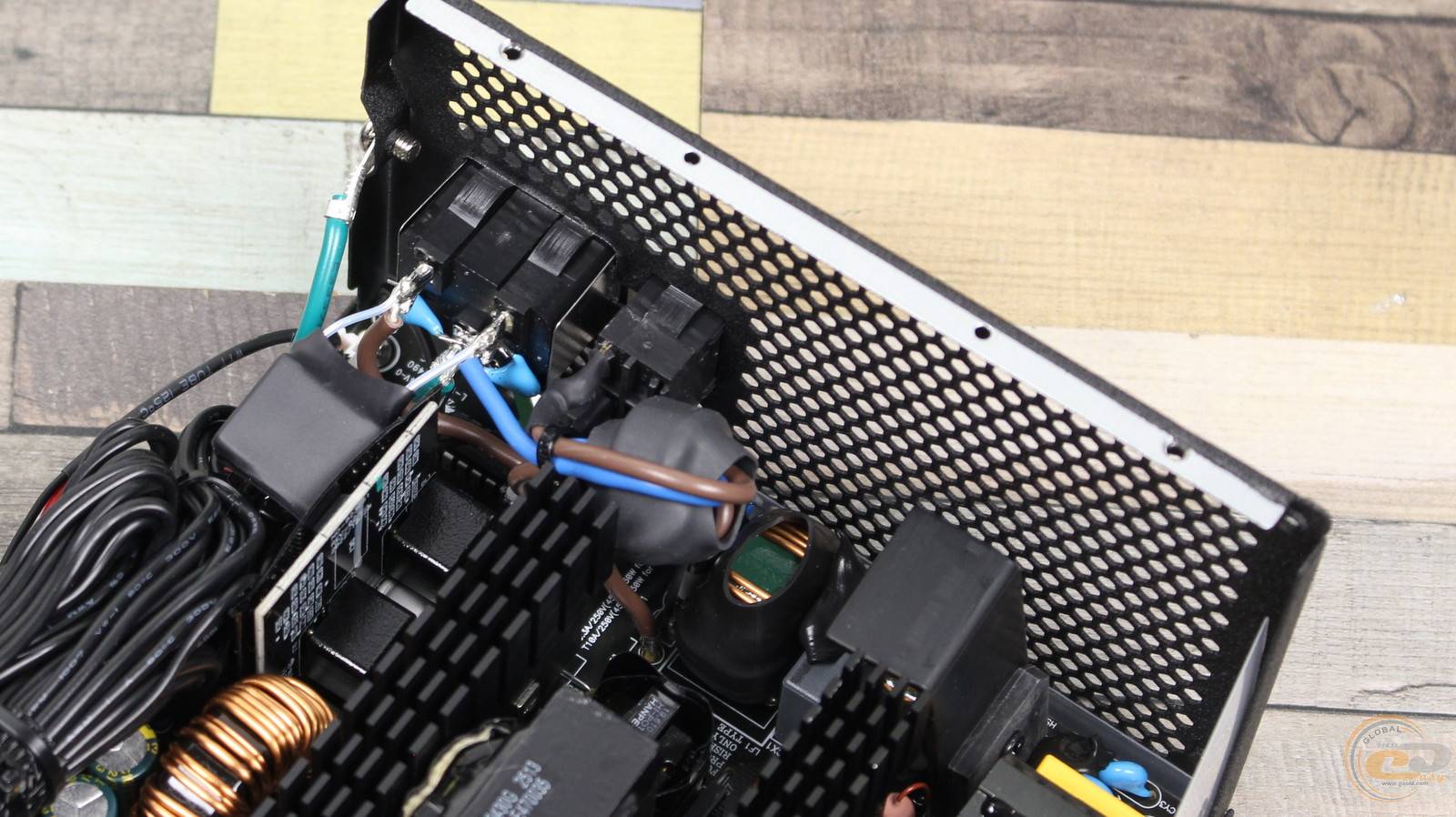

Подивімося на деталі. Вхідний EMI-фільтр містить пару дроселів, набір необхідних X- та Y-конденсаторів та варистор для захисту від перенапруги.

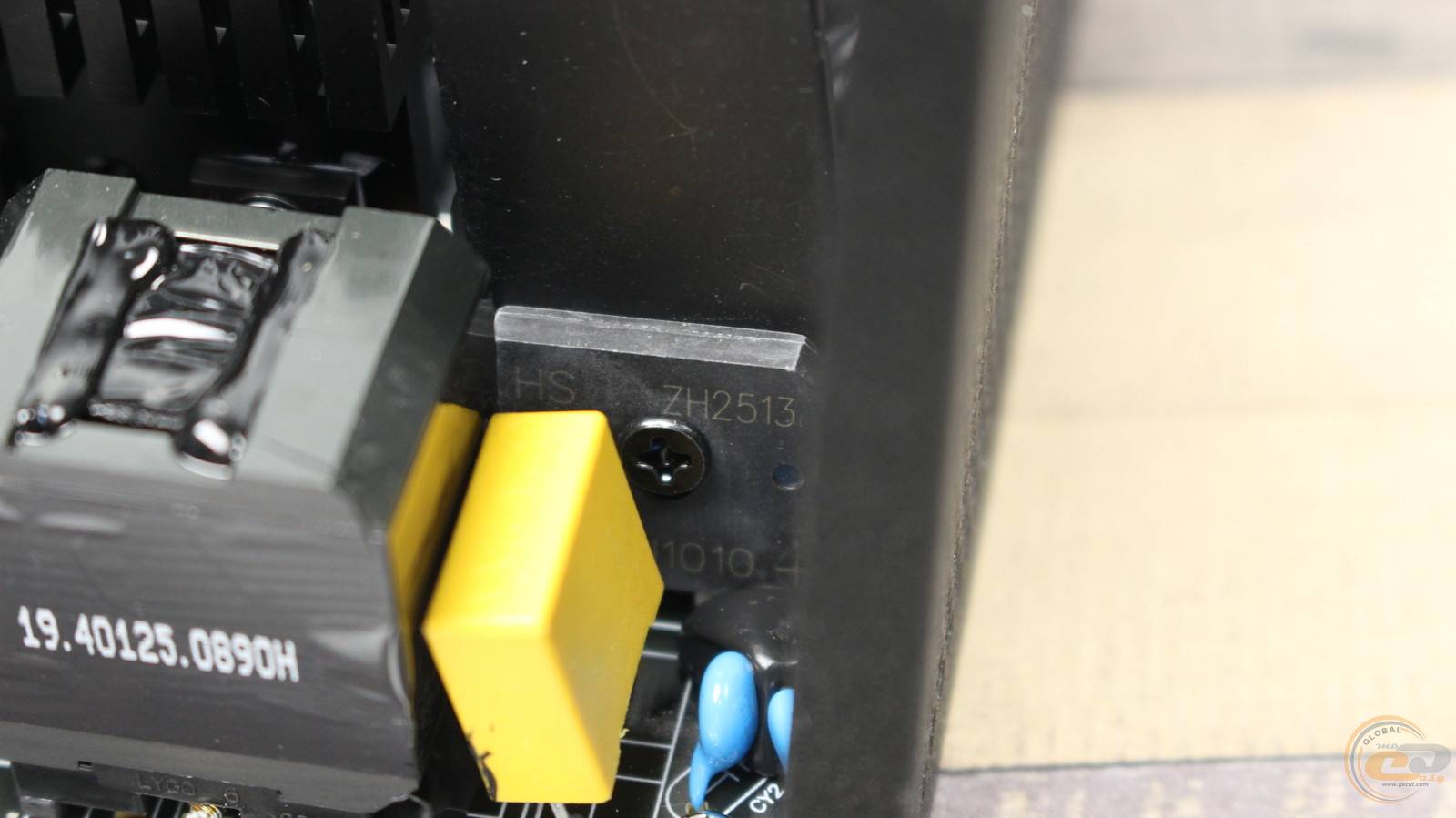

На окремому радіаторі зафіксований діодний міст GBU 1010, розрахований на струм до 10 А — саме таке значення зазначене у специфікації блока живлення.

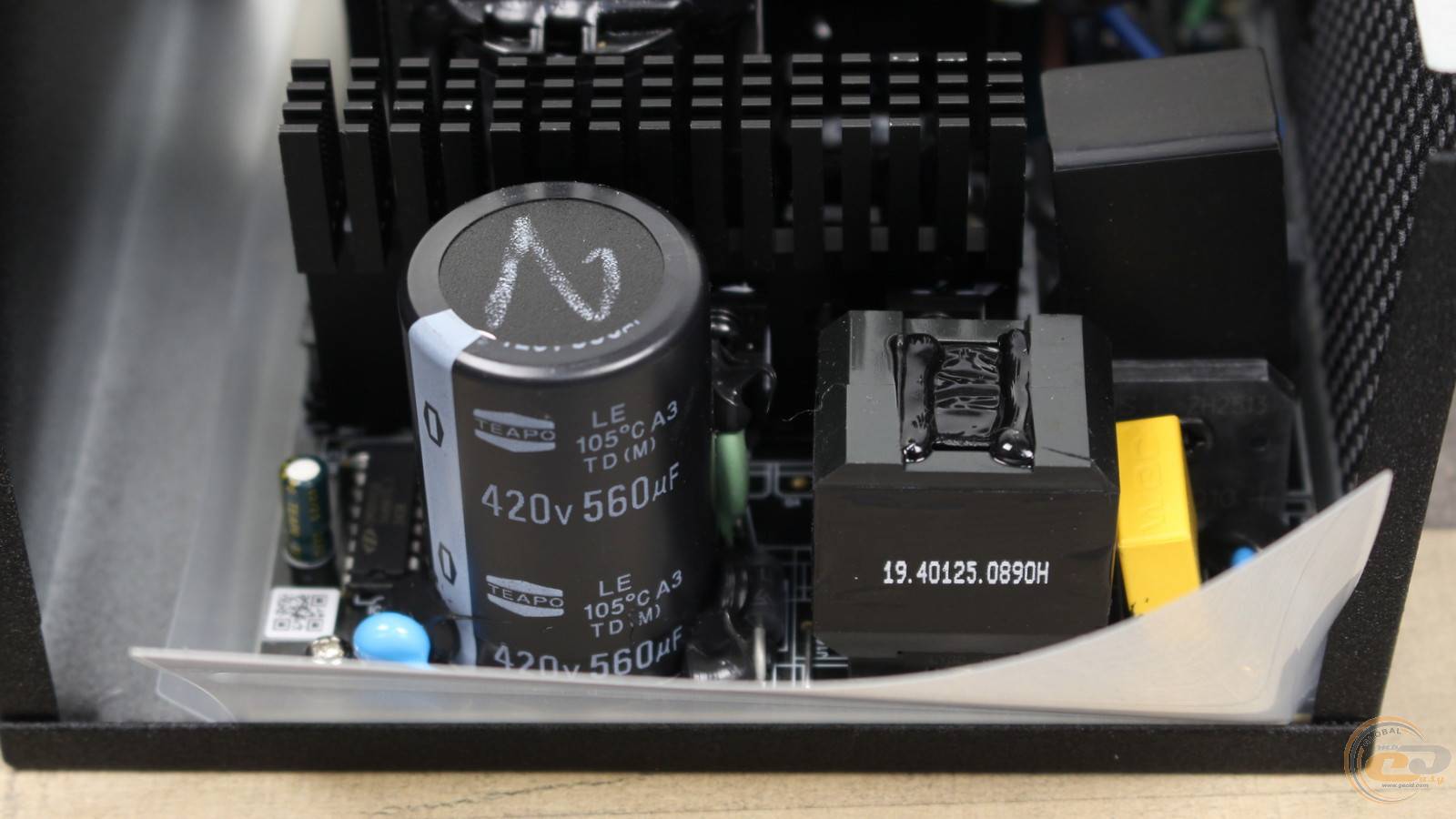

Далі розташований габаритний дросель вузла APFC, радіатор із силовими елементами та терморезистор. Вхідний високотемпературний конденсатор виготовлений тайванською компанією TEAPO, втім його ємність порівняно невелика для 850-ватника.

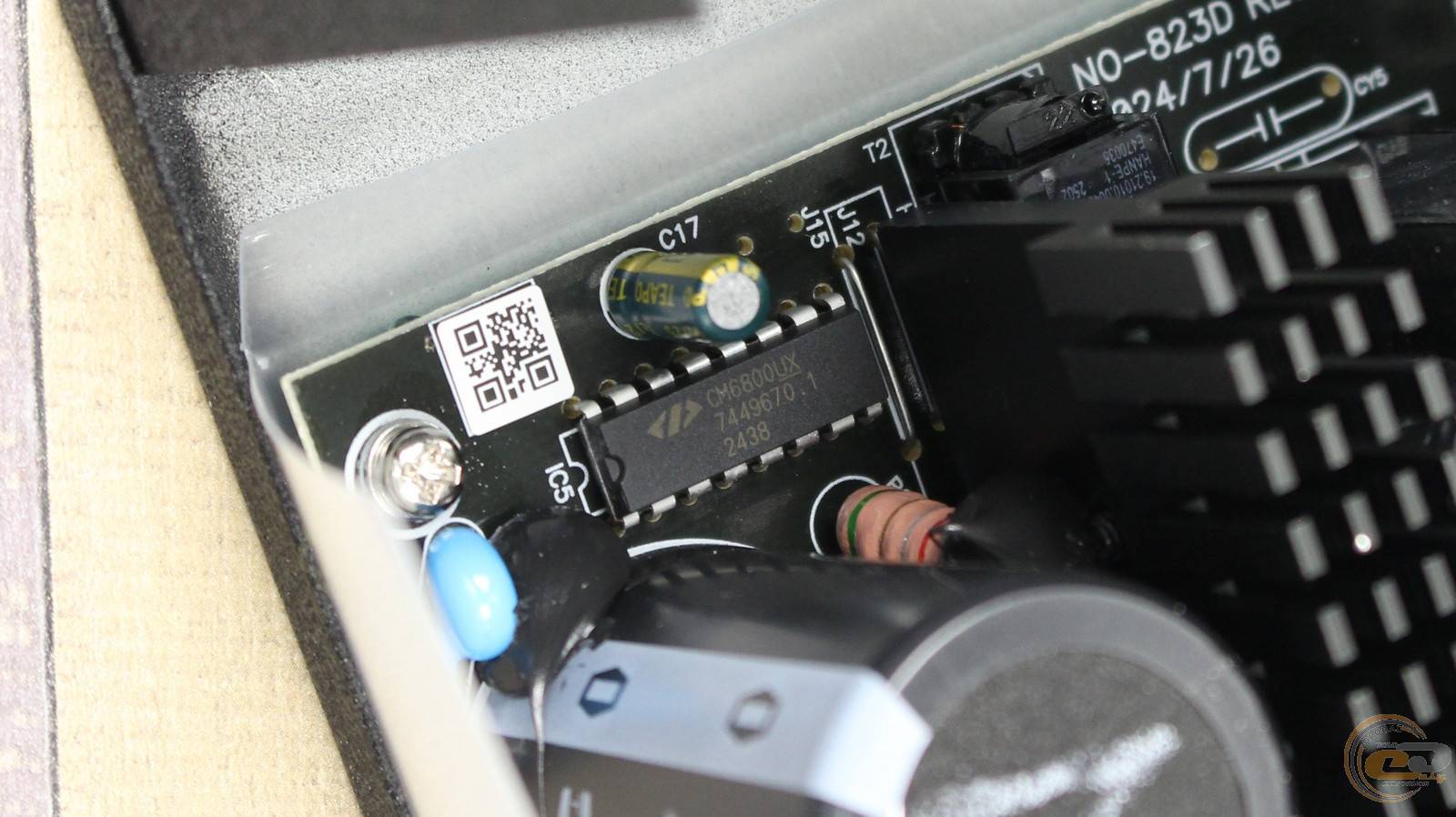

Поруч розпаяний чип CM6800UX, який поєднує функції ШІМ-контролера та контролера модуля APFC.

Традиційно для недорогих блоків живлення, в основі HIGH POWER EP-850 REVO застосовується двотактний прямоходовий перетворювач (Double Forward Topology).

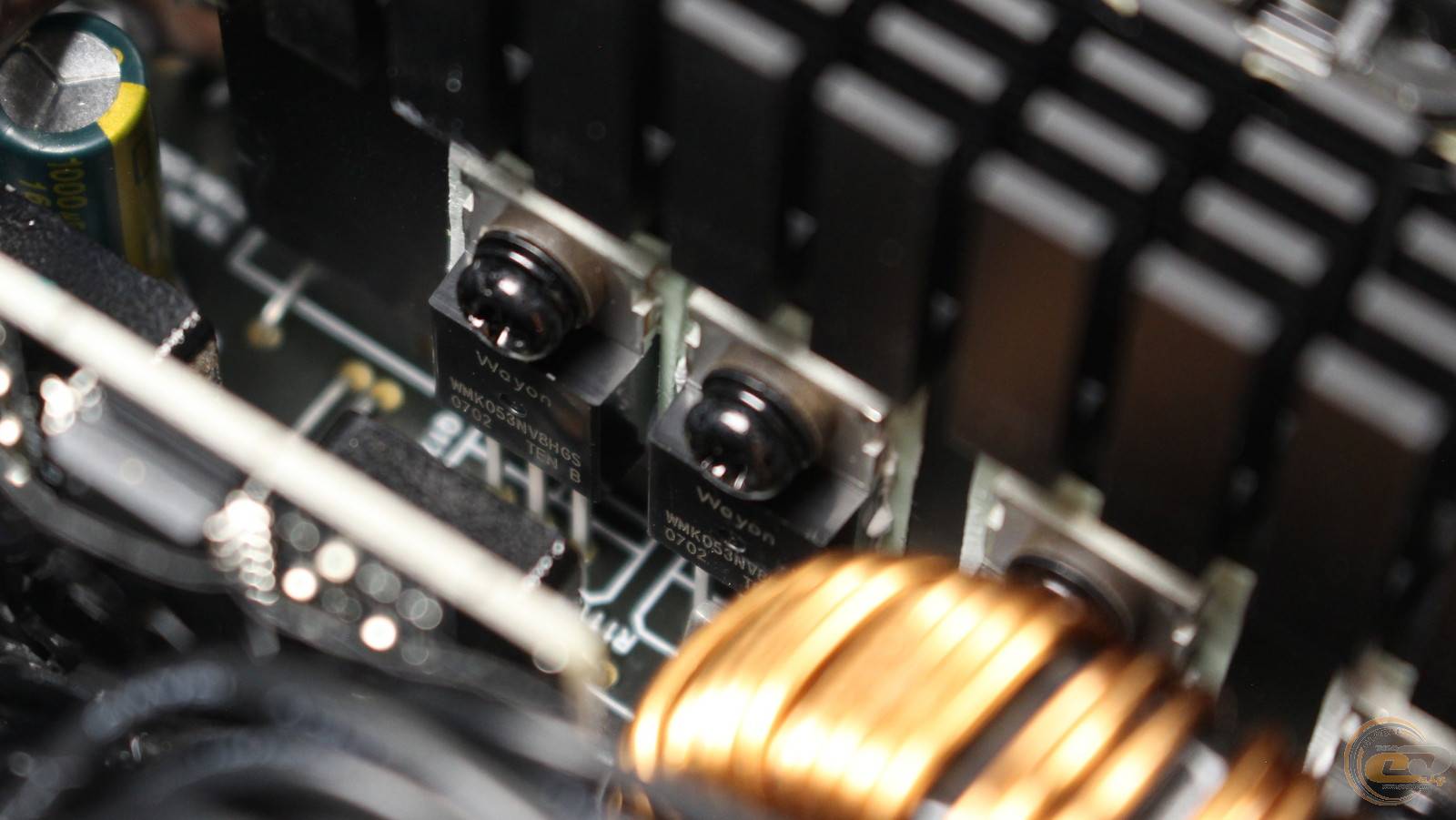

У складі випрямляча напруги працюють польові транзистори виробництва китайської компанії Wayon, закріплені на спільному радіаторі.

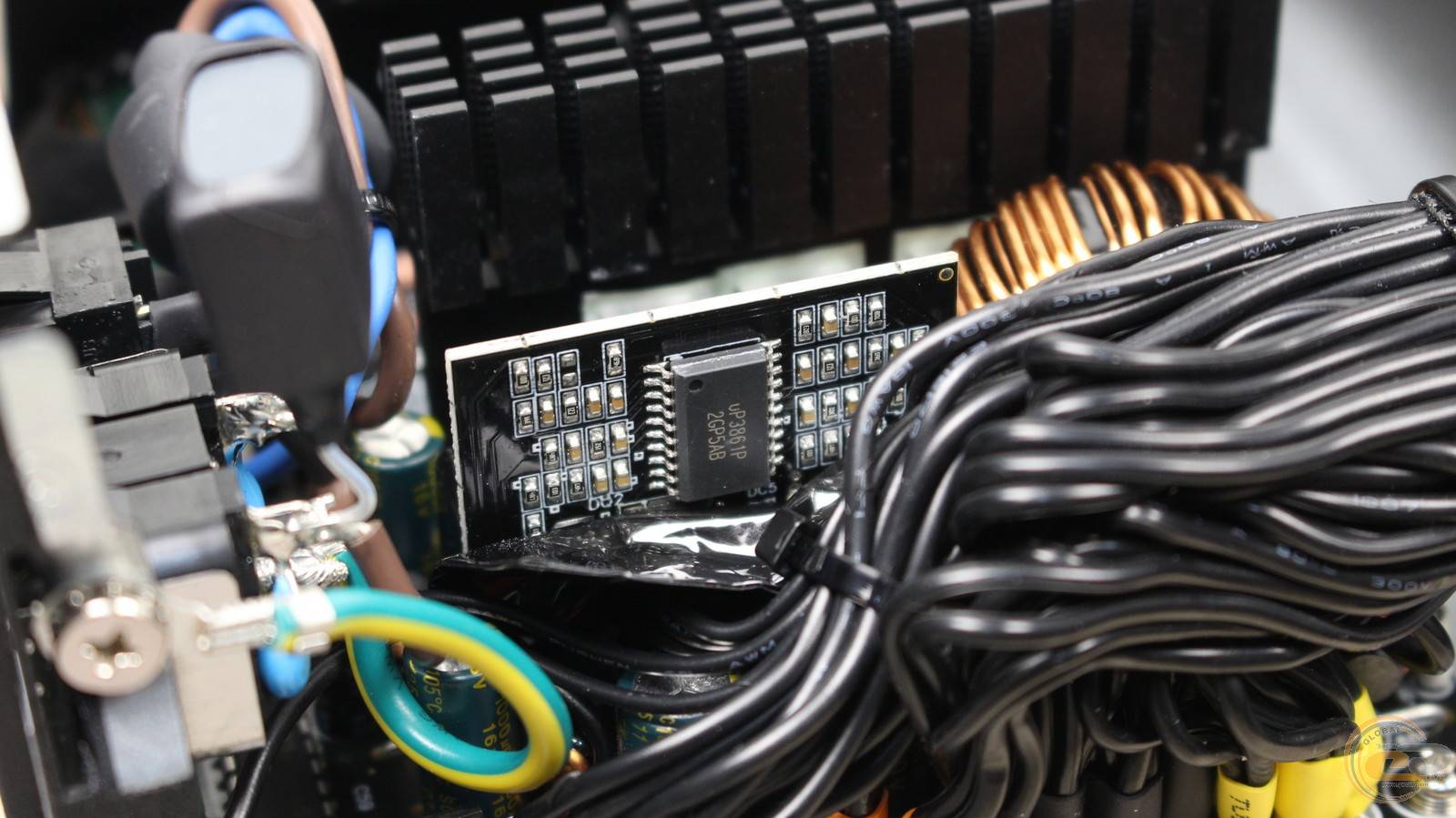

Далі розташований вихідний дросель та дочірня плата з DC-DC-перетворювачами, які формують канали +5В та +3,3В під управлінням двоканального контролера uP3861P.



Як і було зазначено на коробці, у пристрої використовуються високотемпературні конденсатори TEAPO. Для блока живлення у даному ціновому сегменті таке наповнення можна вважати дуже вдалим. Приємно й те, що заявлені виробником характеристики відповідають реальності.

На завершення внутрішнього огляду згадаємо про реалізацію у тестованому блоці живлення повного набору захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

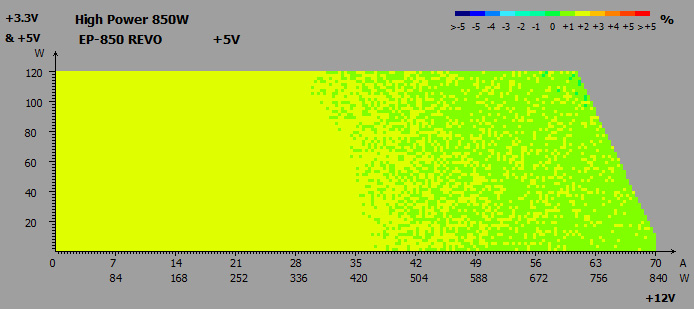

Крос-навантажувальні характеристики

Настав час протестувати пристрій на практиці. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

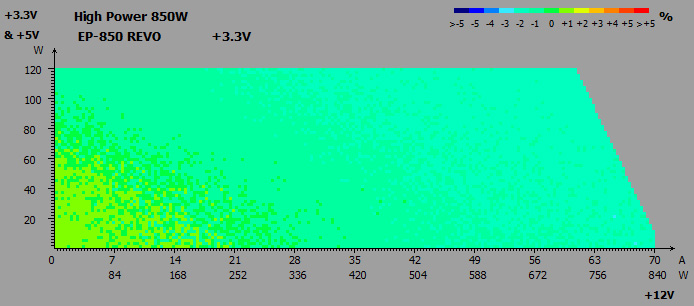

Під час крос-навантажувальних тестів на основних лініях живлення HIGH POWER EP-850 REVO були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +1%;
• лінія +5В: від +1% до +2%;
• лінія +12В: від 0% до +2%.

На всіх трьох лініях отримані відмінні значення, гідні навіть топових блоків живлення.

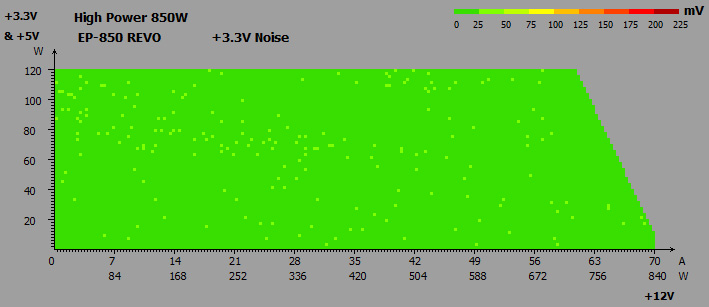

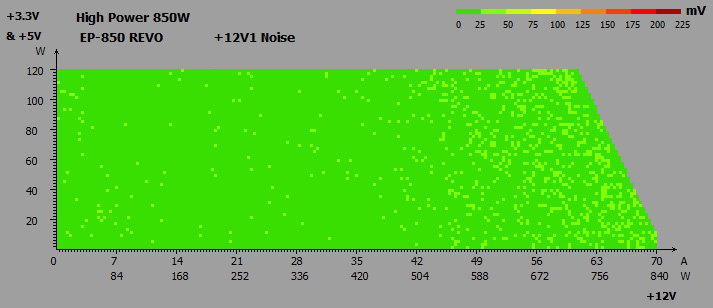

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

З пульсація також все гаразд — на всіх основних каналах вони не перевищують 50 мВ.

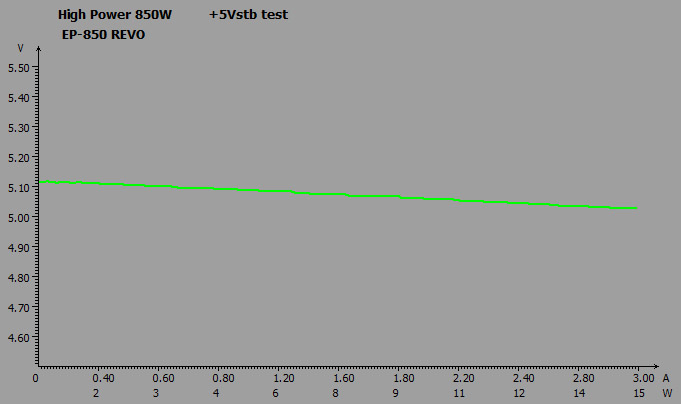

Чергова лінія живлення + 5VSB

Значення напруги чергової лінії живлення знаходяться в допустимих межах: від 5,12 до 5,03 В, тобто від +2,4% до +0,6%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль активного коректора потужності працює якнайкраще: при навантаженні в 125 Вт коефіцієнт PF досягнув 0,9 і далі поступово зростав до максимально можливих 0,99.

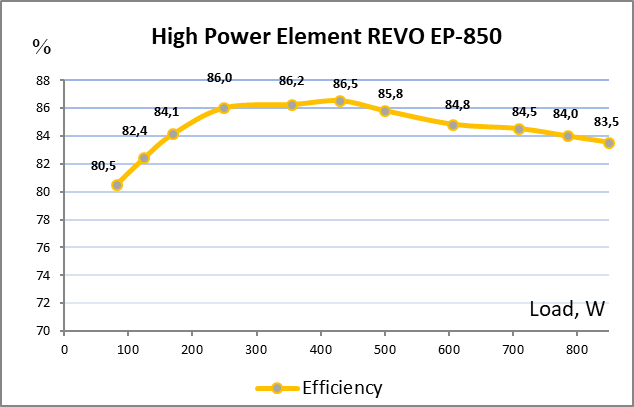

ККД

Енергоефективність блока живлення відповідає сертифікації 80 PLUS Bronze. При навантаженні на рівні 20%, 50% та 100% від номінальної потужності коефіцієнт корисної дії перевищував необхідні значення — 82%, 85% та 82% відповідно.

Система охолодження і температурний режим

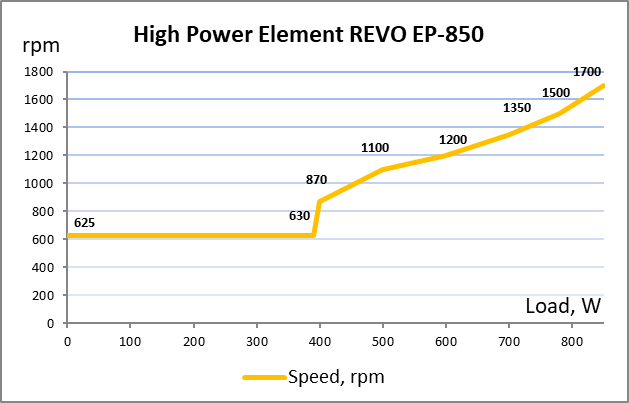

До позначки 400 Вт вентилятор HIGH POWER EP-850 REVO дуже тихо працює на швидкості 620-630 об/хв. Далі до 1300 об/хв при 700 Вт звук від пропелера залишається тихим. І тільки в діапазоні від 700 до 850 Вт вертушка розганяється до 1700 об/хв, а шум досягає все ще комфортного рівня нижчого за середній.

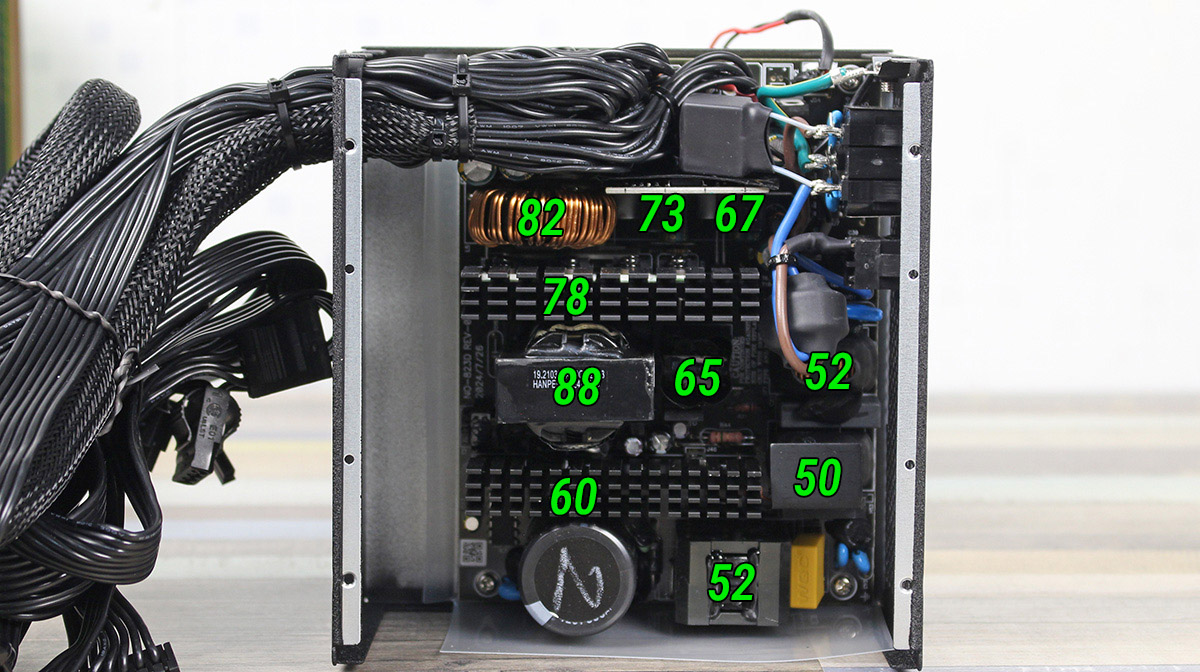

Після 20-хвилинного тестування під навантаженням 800 Вт головний трансформатор прогрівся до 88°C, що є доволі високим показником. Значне нагрівання спостерігалося й у вихідного дроселя — до 82°C, а він, у свою чергу, підігріває розташовані поруч електролітичні конденсатори.

Під час проведення тесту температура в приміщенні становила 25°C.

Практичні випробування на реальній конфігурації

Для перевірки на реальній конфігурації було зібрано потужний ПК із 12-ядерним 24-потоковим процесором AMD Ryzen 9 5900X та 450-ватною відеокартою ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Використання DC-DC-перетворювачів принесло хороші плоди: напруги на трьох основних лініях перевищували номінальні значення на 1,5-3,8% — це дуже хороші показники, які залишаються далекими від граничних меж. А різниця між показниками у простої та під навантаженням і зовсім незначна — не більше 0,9%. Що ж до просідань напруг нижче номіналів, то їх не було.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всіх переваг, HIGH POWER EP-850 REVO демонструє дуже низьке енергоспоживання: лише 2 Вт у вимкненому стані комп’ютера та 5 Вт у сплячому режимі.

Підсумок

Блок живлення HIGH POWER EP-850 REVO (HP1-N2850BR-H12S) за ₴3150 або $73 демонструє відмінне співвідношення ціни та можливостей.

Він упевнено виконує свої основні функції: забезпечує стабільні напруги завдяки DC-DC-перетворювачам та без проблем видає заявлену потужність. При цьому пристрій працює тихо, а до навантаження 400 Вт - майже безшумно.

Внутрішнє наповнення виглядає якісним, зважаючи на цінник: використано високотемпературні тайванські конденсатори TEAPO, реалізовано повний набір ключових захистів, а також передбачено достатню кількість конекторів, включно з сучасним PCIe 5.1 (12V-2×6) потужністю 600 Вт.

Втім, не обійшлося без нюансів — при тривалому навантаженні близько 800 Вт помітно нагріваються головний трансформатор і вихідний дросель, хоча отримані значення не є критичними. Крім того, пристрій підтримує роботу у мережах 200-240 В, тоді як конкуренти часто пропонують ширший діапазон — 100-240 В.

Загалом же HIGH POWER EP-850 REVO є гідним вибором для користувача, який шукає потужний і сучасний блок живлення за обмеженого бюджету.

Переваги:

• хороший рівень ККД (сертифікат 80 PLUS Bronze);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні потужної конфігурації;
• наявність усіх ключових видів захистів;
• використання високотемпературних тайванських конденсаторів;
• доволі комфортний шумовий фон на всьому діапазоні навантажень;
• дуже тиха робота при навантаженні до 400 Вт;
• плоскі кабелі-шлейфи;
• наявність одного 600-ватного PCIe 5.1 (12V-2×6) та трьох 6+2-контактних роз’ємів PCIe;
• доступна ціна;
• 3 роки гарантії.

Особливості:

• нагрівання трансформатора і вихідного дроселя до понад 80°C;
• здатність працювати лише в мережах 200-240 В;
• підшипник ковзання у вентиляторі.

Автор: Олесь Пахолок
