Огляд DeepCool PN1200M: блок живлення потужністю 1200 Вт за доступною ціною

Компанія DeepCool продовжує розширювати асортимент джерел живлення, випускаючи моделі з підтримкою стандарту ATX12V v3.1 та, відповідно, з роз’ємом PCIe 5.1 (12V-2×6).

Топовим рішенням із таким оснащенням в актуальній лінійці виробника є DeepCool PN1200M потужністю 1200 Вт. Цей блок живлення отримав одразу два «золоті» сертифікати ефективності, вентилятор на гідродинамічному підшипнику, повний набір захистів і 10-річну гарантію. Втім, це лише вершина айсберга — далі розберемося, що приховано всередині та на що новинка здатна на практиці.

Специфікація

Модель	DeepCool PN1200M (PNC00M-FC)
Тип	ATX12V V3.1
Максимальна потужність, Вт	1200
Потужність каналу +12В, Вт	1200
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	22
Сила струму каналу +5В, А	22
Сила струму каналу +12В, А	100
Сила струму каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	7,5 – 15
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Сертифікація Cybenetics	Gold
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	FDB (гідродинамічний)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Час напрацювання на відмову, годин	100 000
Гарантія, років	10
Сайт виробника	DeepCool
Сторінка пристрою	DeepCool PN1200M

Паковання та комплект постачання

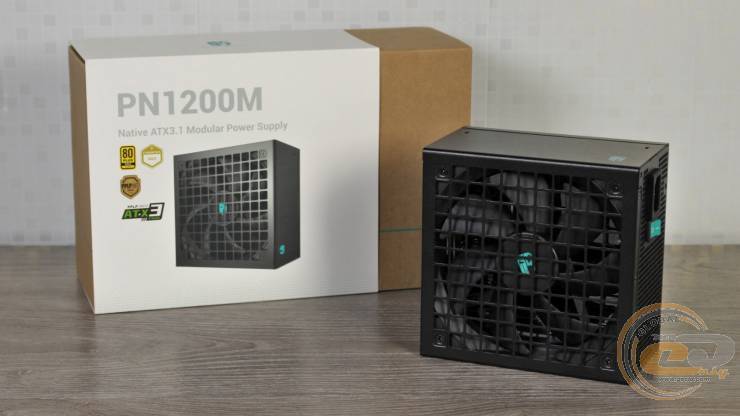

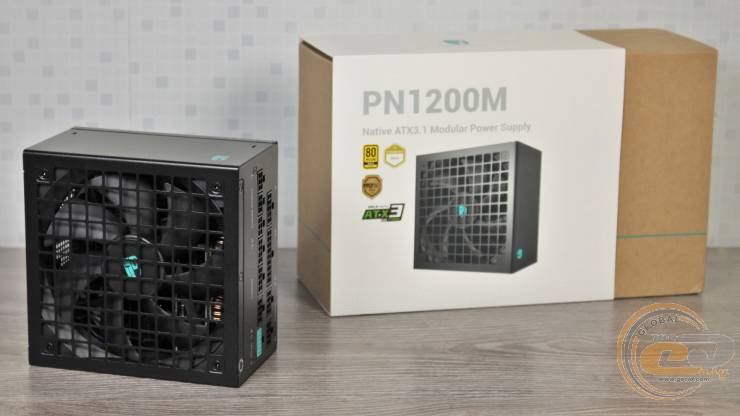

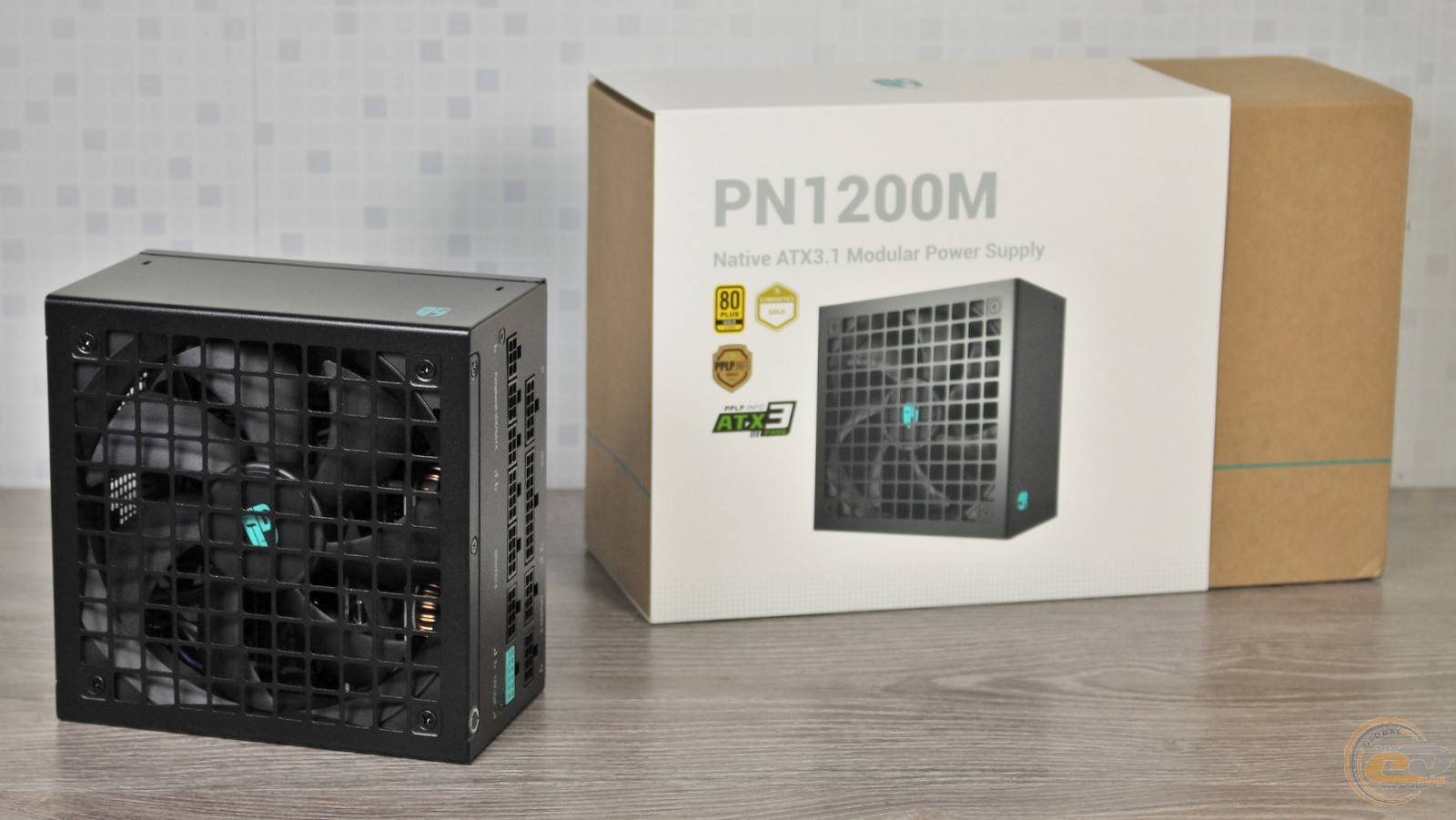

Паковання виконане у кращих традиціях виробника — універсальна коробка із простого картону доповнена наліпкою та кольоровою вставкою із детальною інформацією про 1200-ватник.

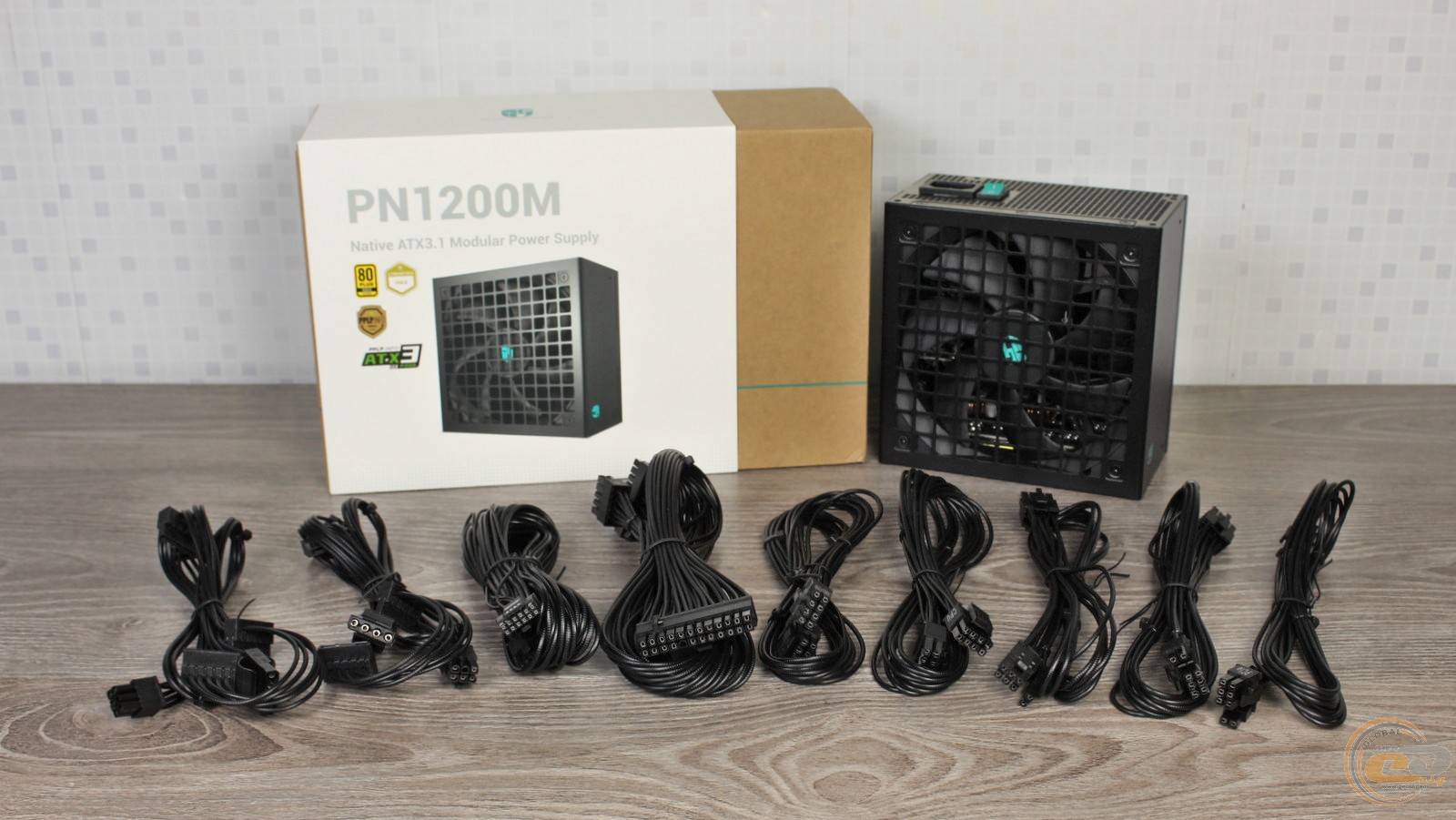

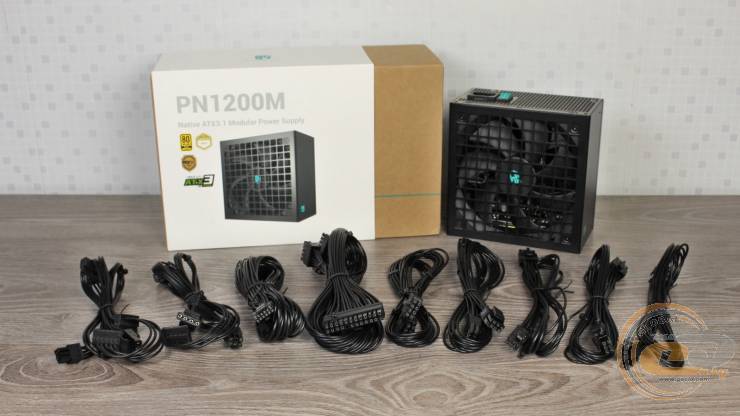

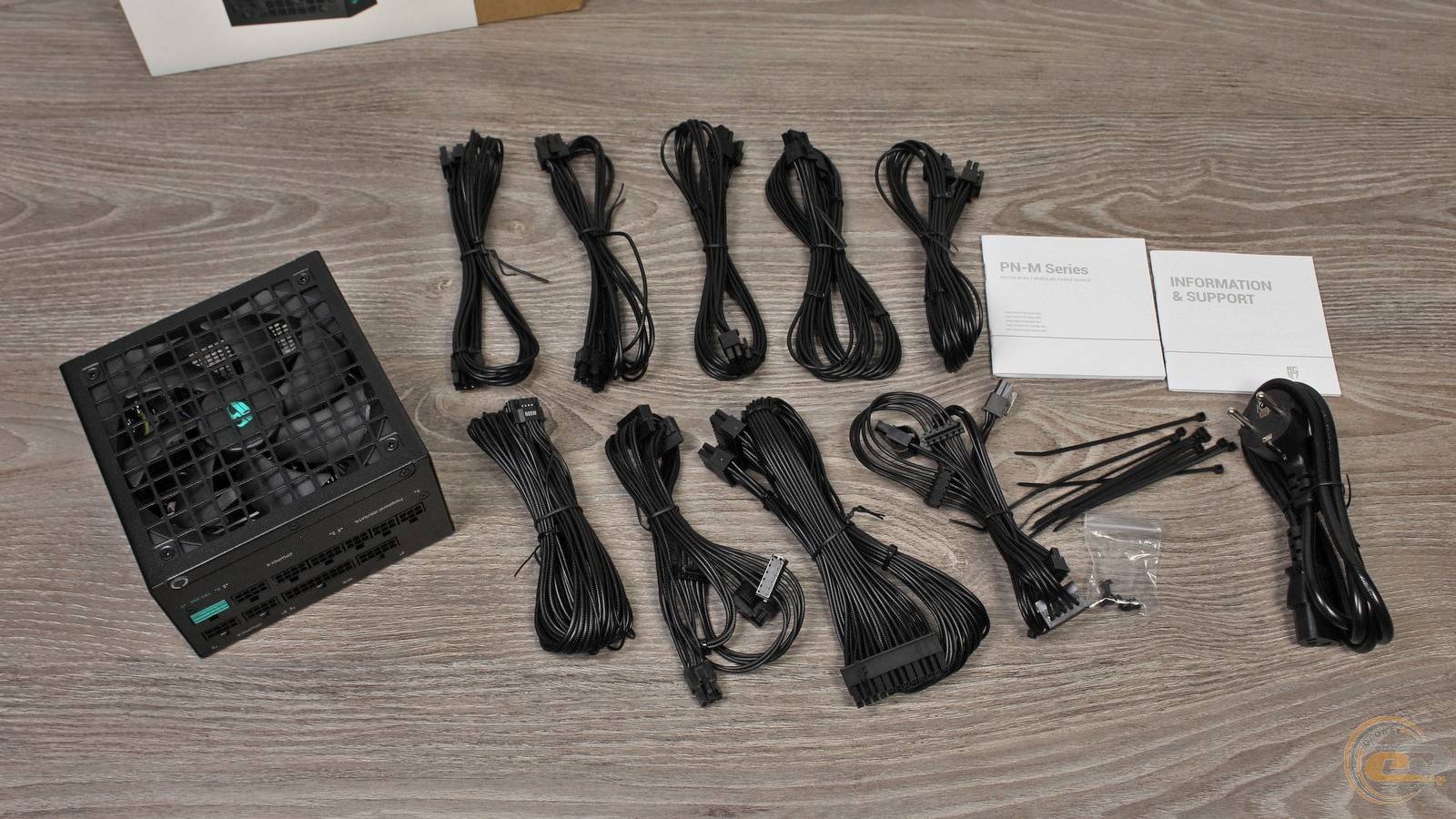

Комплектація включає в себе вхідний кабель живлення, модульні провода, кріпильні гвинти, пластикові стяжки та паперову документацію.

Зовнішній вигляд

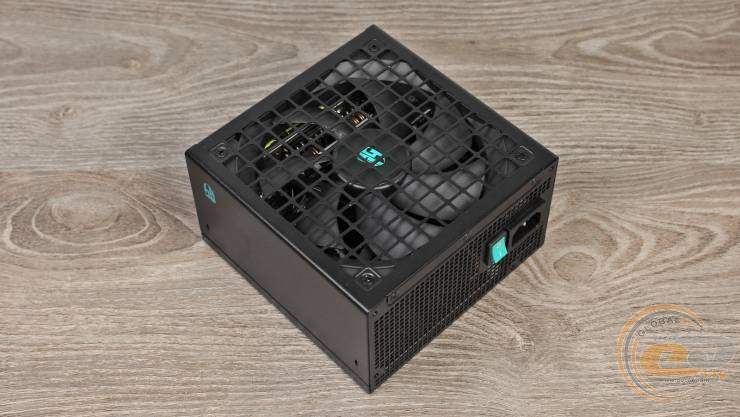

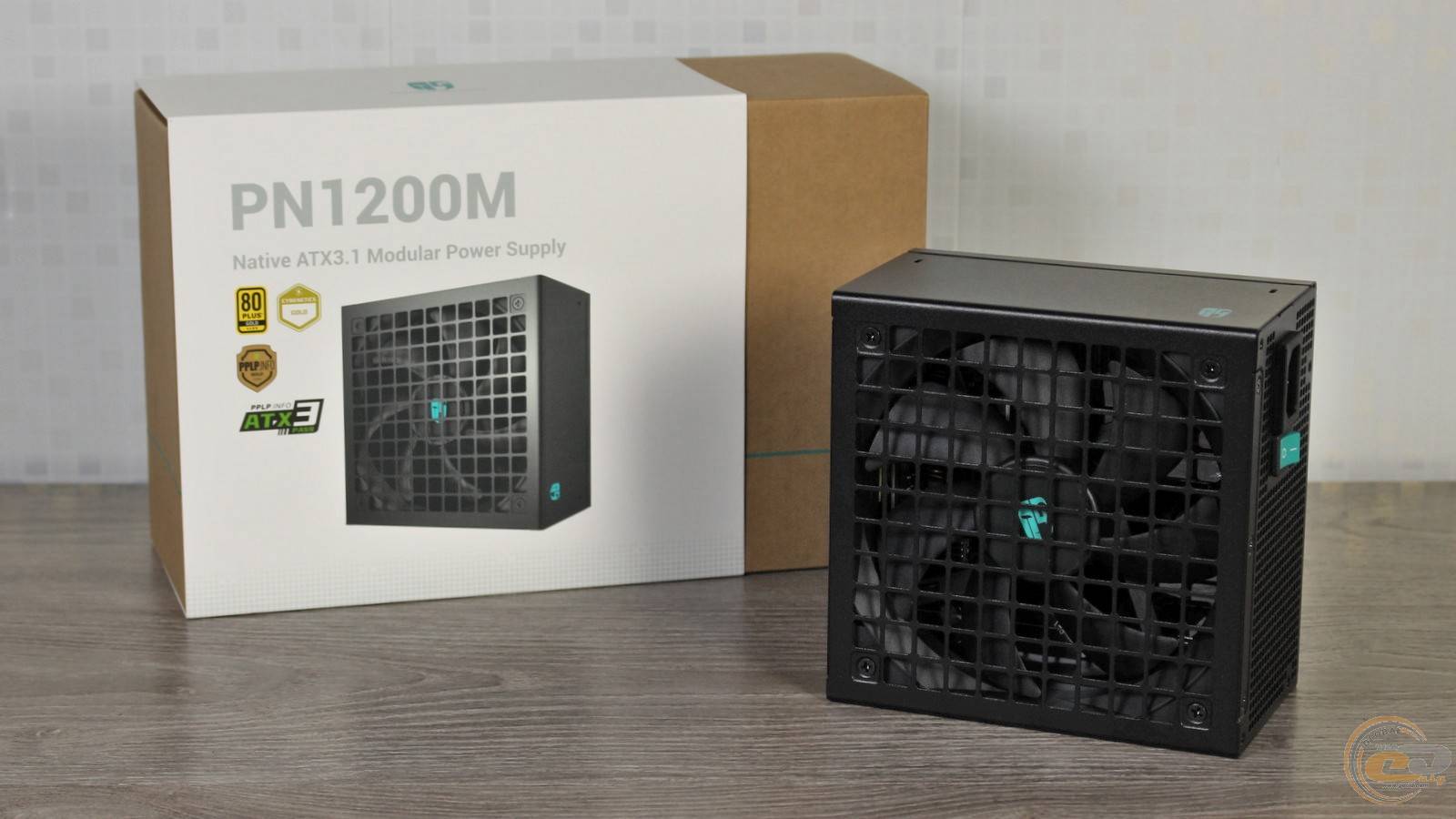

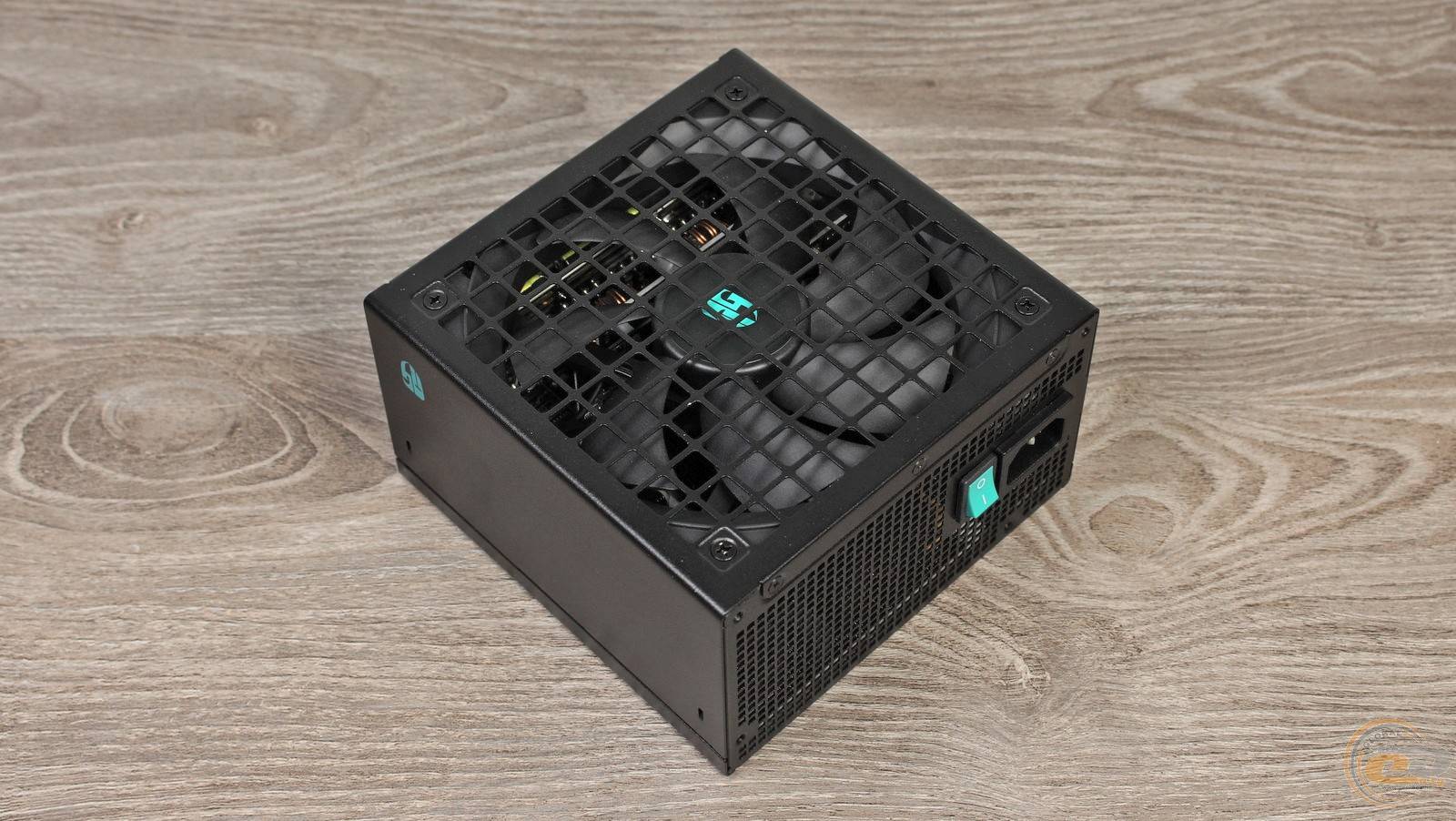

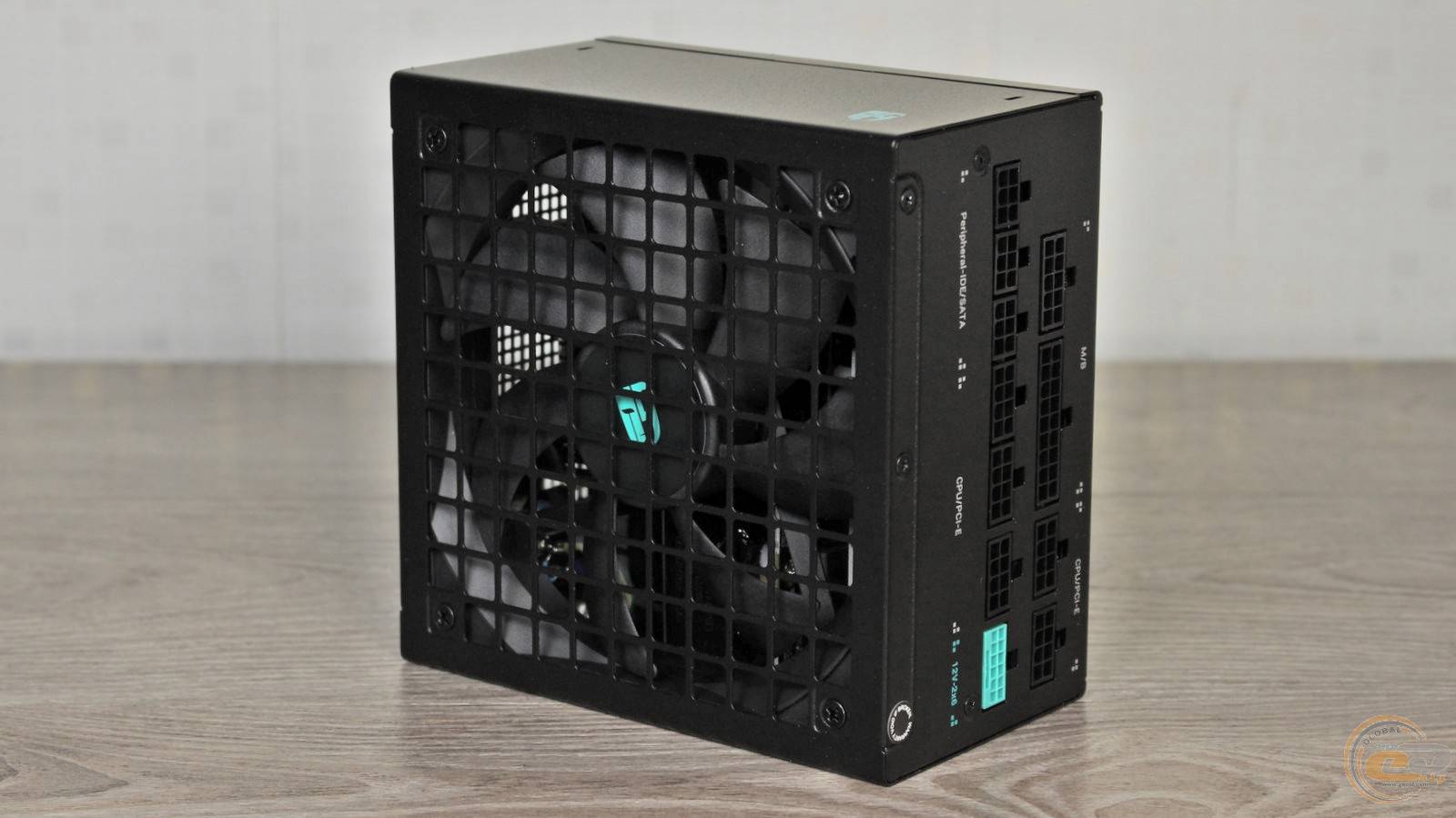

Блок живлення DeepCool PN1200M має габарити 150 х 150 х 86 мм — доволі компактні для пристрою такої потужності, що забезпечує хорошу сумісність навіть із порівняно невеликими ATX-корпусами.

Виробника легко впізнати за фірмовими зеленими акцентами в оформленні та характерними квадратними вентиляційними отворами.

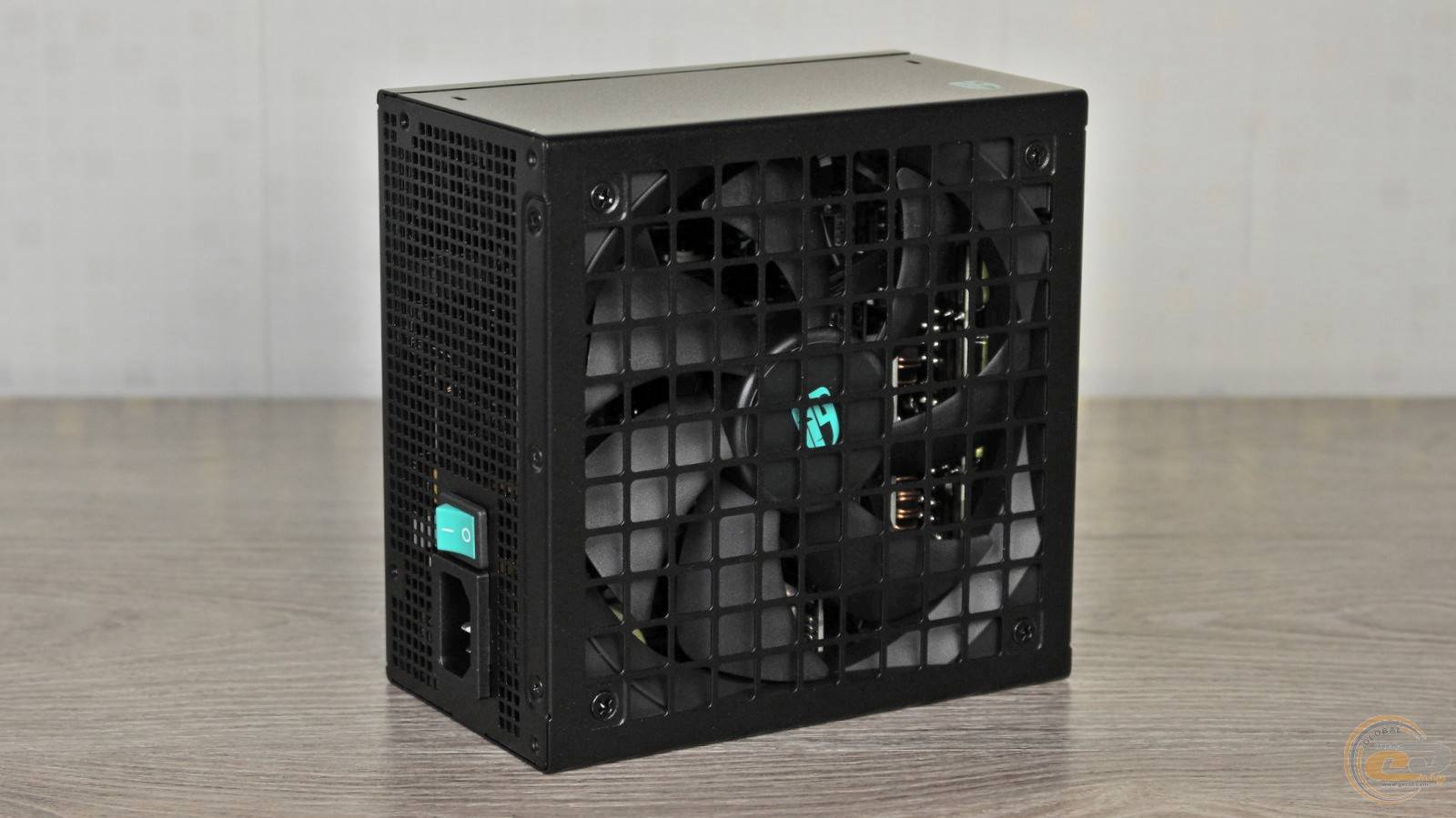

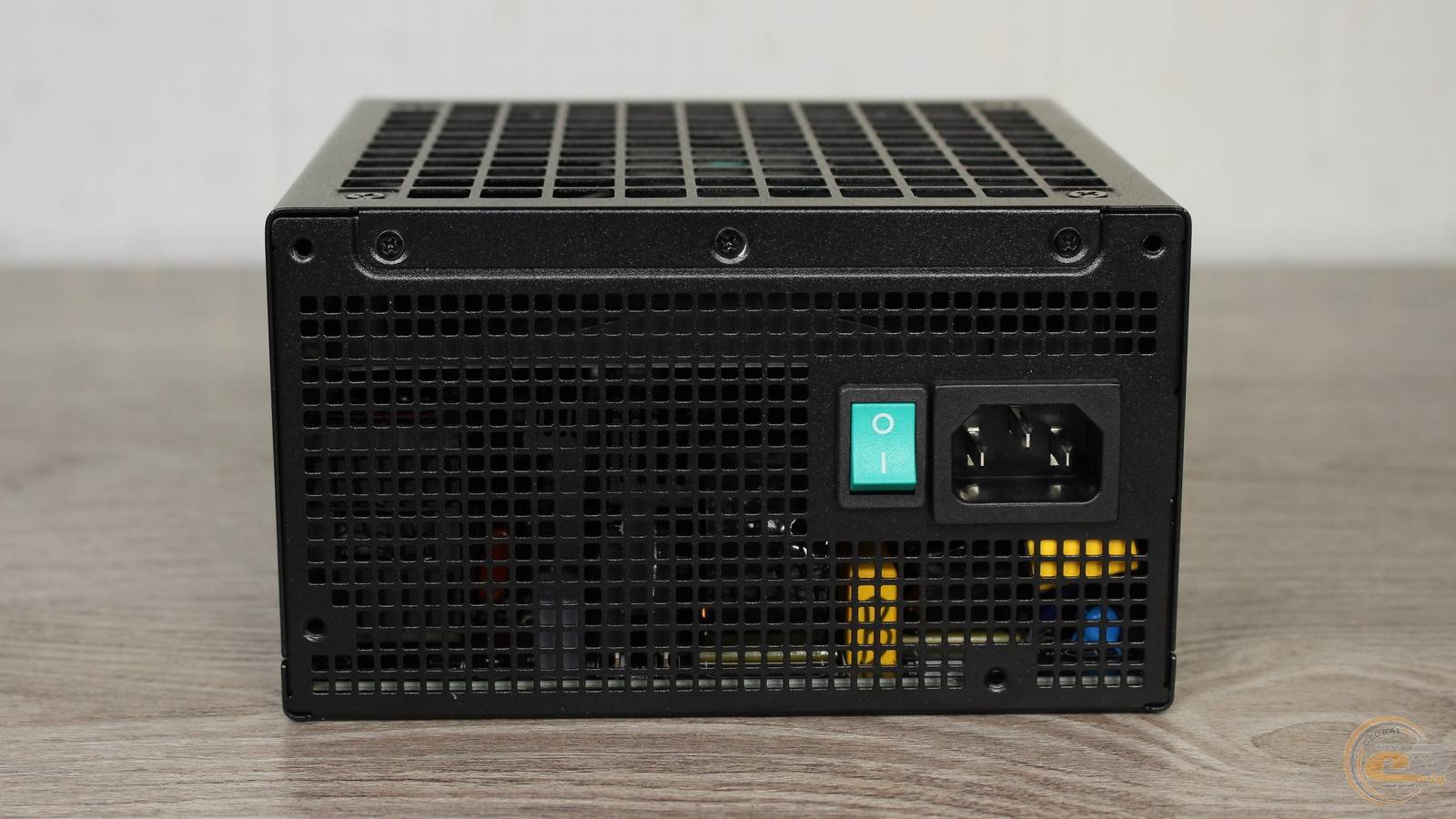

На тильній панелі розташований стандартний набір елементів — мережевий роз’єм і вимикач живлення. Тут же знаходяться три гвинти, які забезпечують доступ усередину блока.

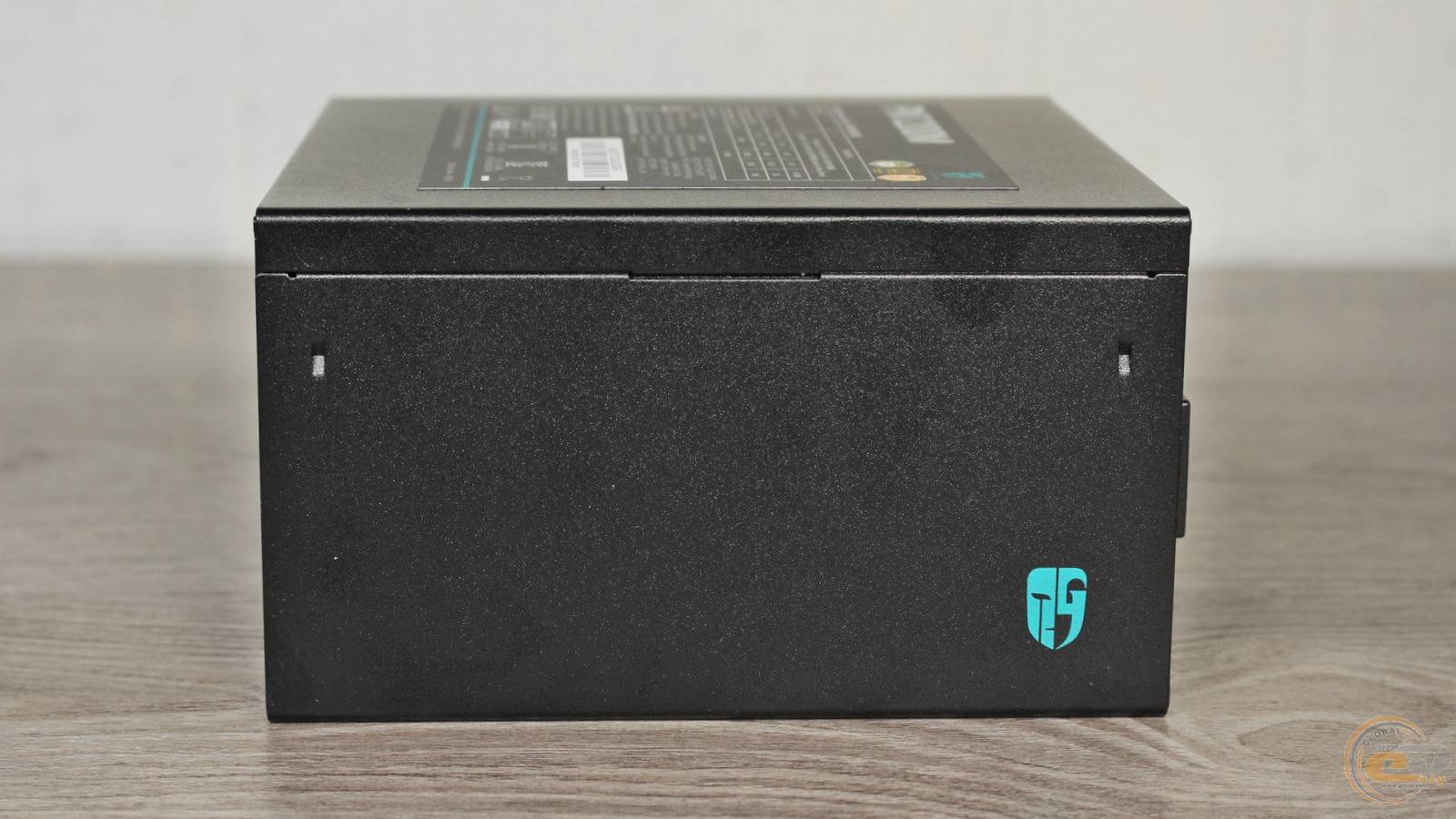

Боковини прикрашені фірмовими логотипами, причому їх орієнтація чітко вказує на встановлення блока живлення вентилятором донизу.

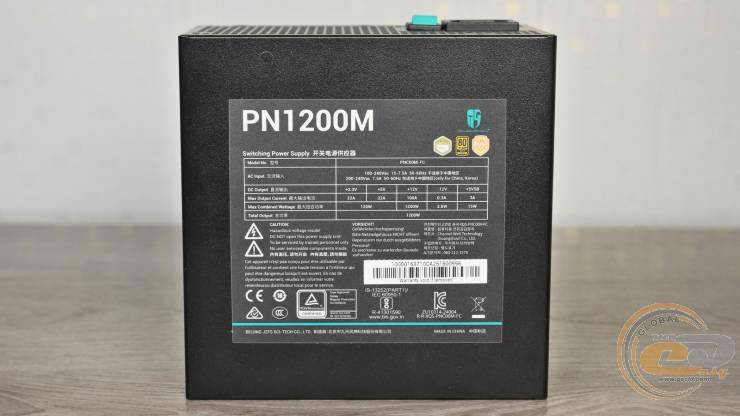

Згідно з інформацією на етикетці, канал +12В здатний віддавати повні 1200 Вт потужності, що очікувано для моделі з DC-DC-перетворювачами. Лінії +3,3В та +5В сумарно забезпечують до 120 Вт навантаження або максимум по 22 А кожна. Також заявлена підтримка широкого діапазону вхідної напруги 100-240 В і відповідність стандартам 80 PLUS Gold та Cybenetics Gold.

Усі кабелі DeepCool PN1200M модульні і набрані з круглих проводів калібру 18 AWG, тоді як 600-ватний PCIe 5.1 (12V-2×6) отримав товстіші жили калібру 16 AWG. Набір доступних конекторів однаковий для всіх пристроїв лінійки DeepCool PN потужністю від 650 до 1200 Вт:

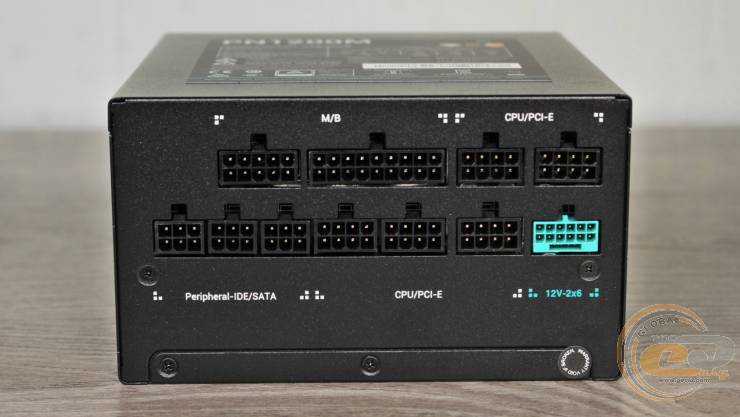

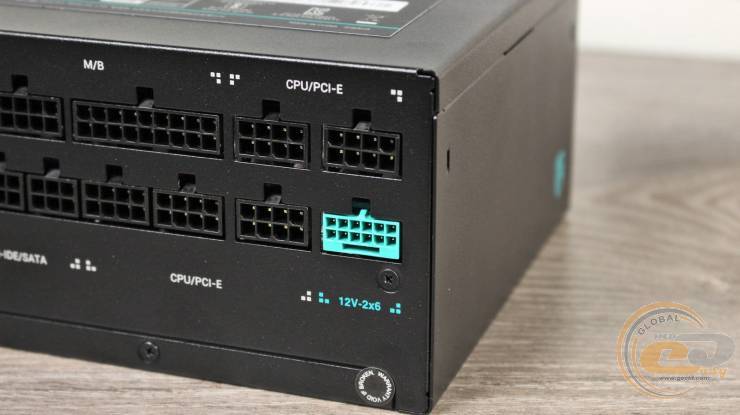

Основні роз’єми живлення звичні — 20+4-контактний ATX та два 4+4-контактні ATX12V на окремих кабелях. Для відеокарт передбачені три 6+2-контактні PCIe на трьох проводах та 600-ватний PCIe 5.1 (12V-2x6). А для периферії є вісім SATA та пара PATA на двох кабелях.

З одного боку, таке різномаїття конекторів дозволяє без проблем заживити будь-яку систему з однією відеокартою. З іншого ж — можливості для одночасного під’єднання кількох графічних прискорювачів тут залишаються доволі обмеженими.

Під’єднання кабелів не викликає труднощів: усі роз’єми підписані та відрізняються кількістю й формою контактів. Поруч також розміщені кріпильні гвинти та пломба з терміном дії цілих 10 років із моменту придбання пристрою.

Внутрішня будова

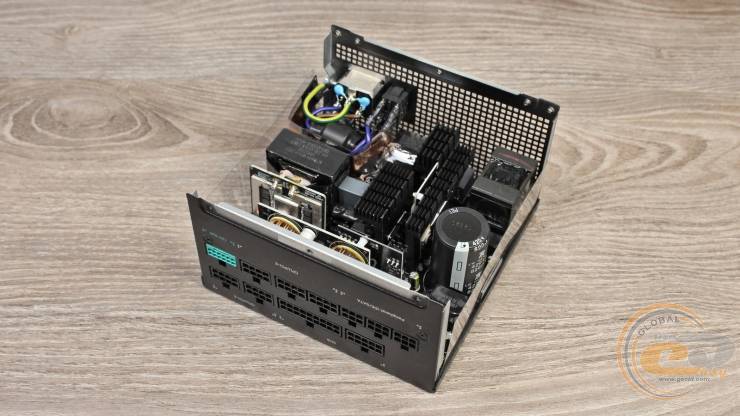

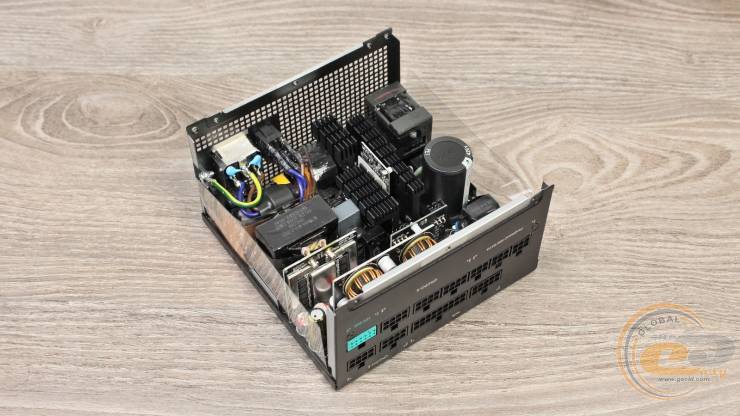

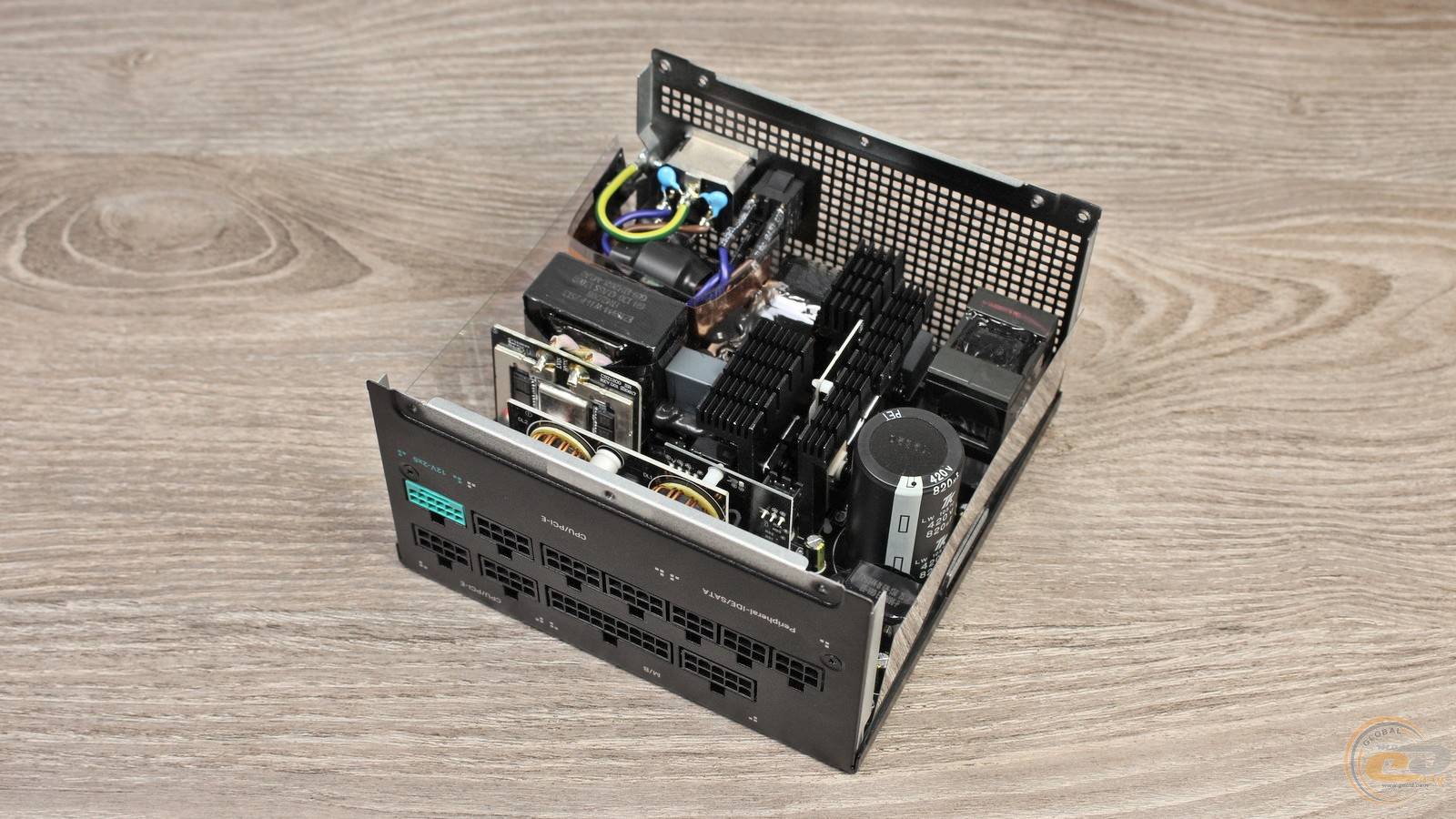

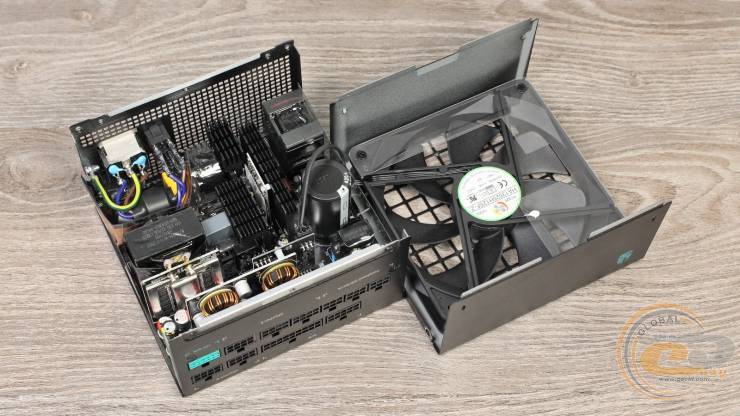

Переходимо до чи не найцікавішого — внутрішньої будови блока живлення.

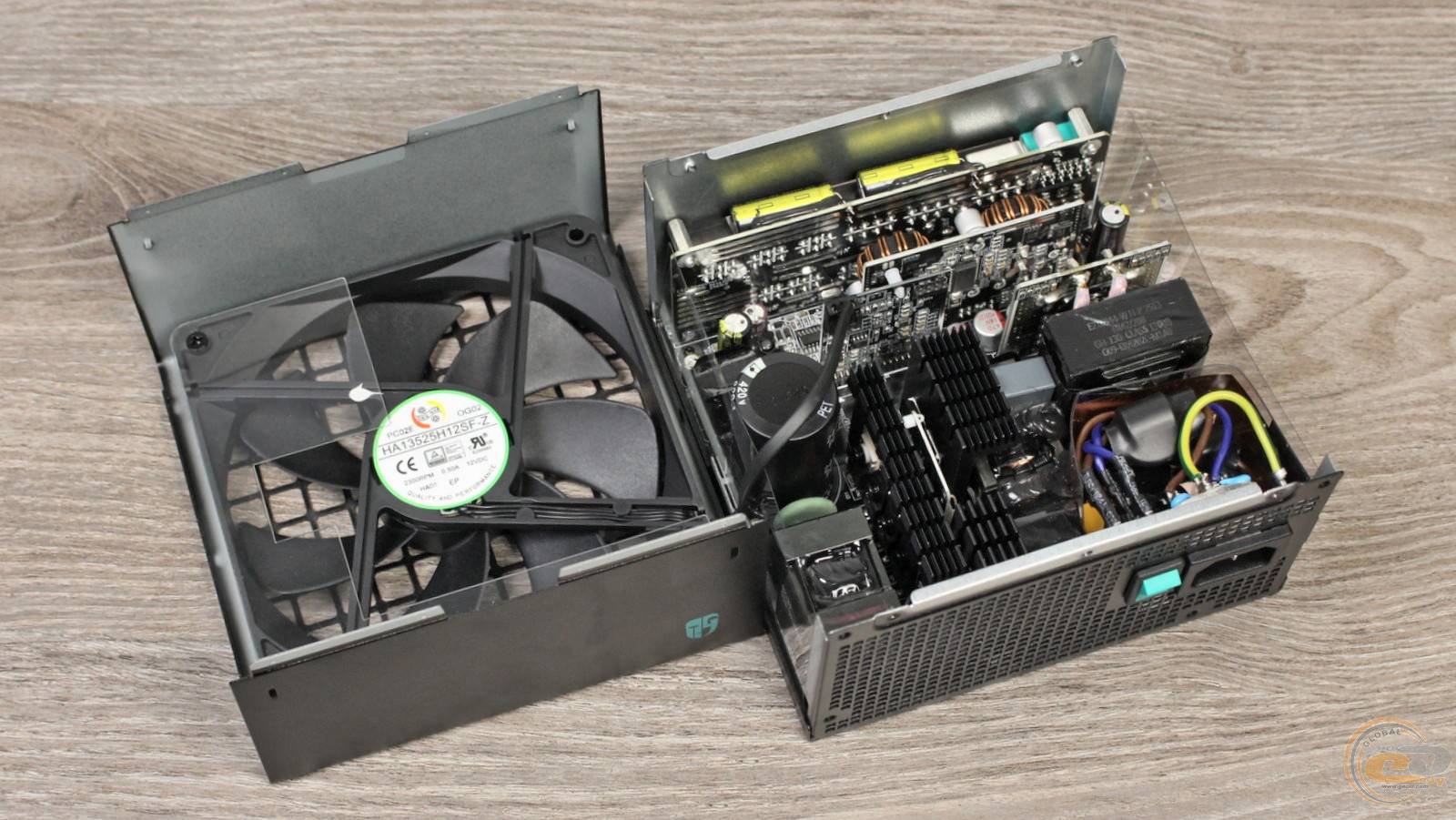

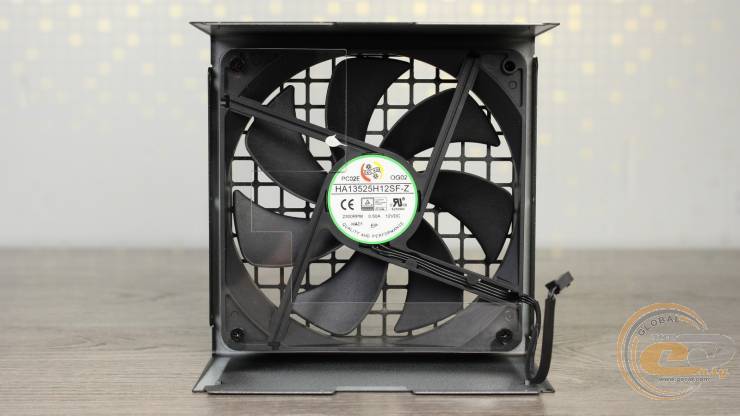

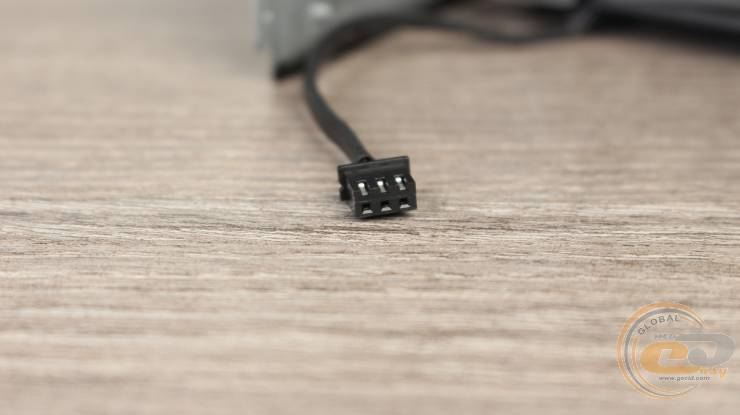

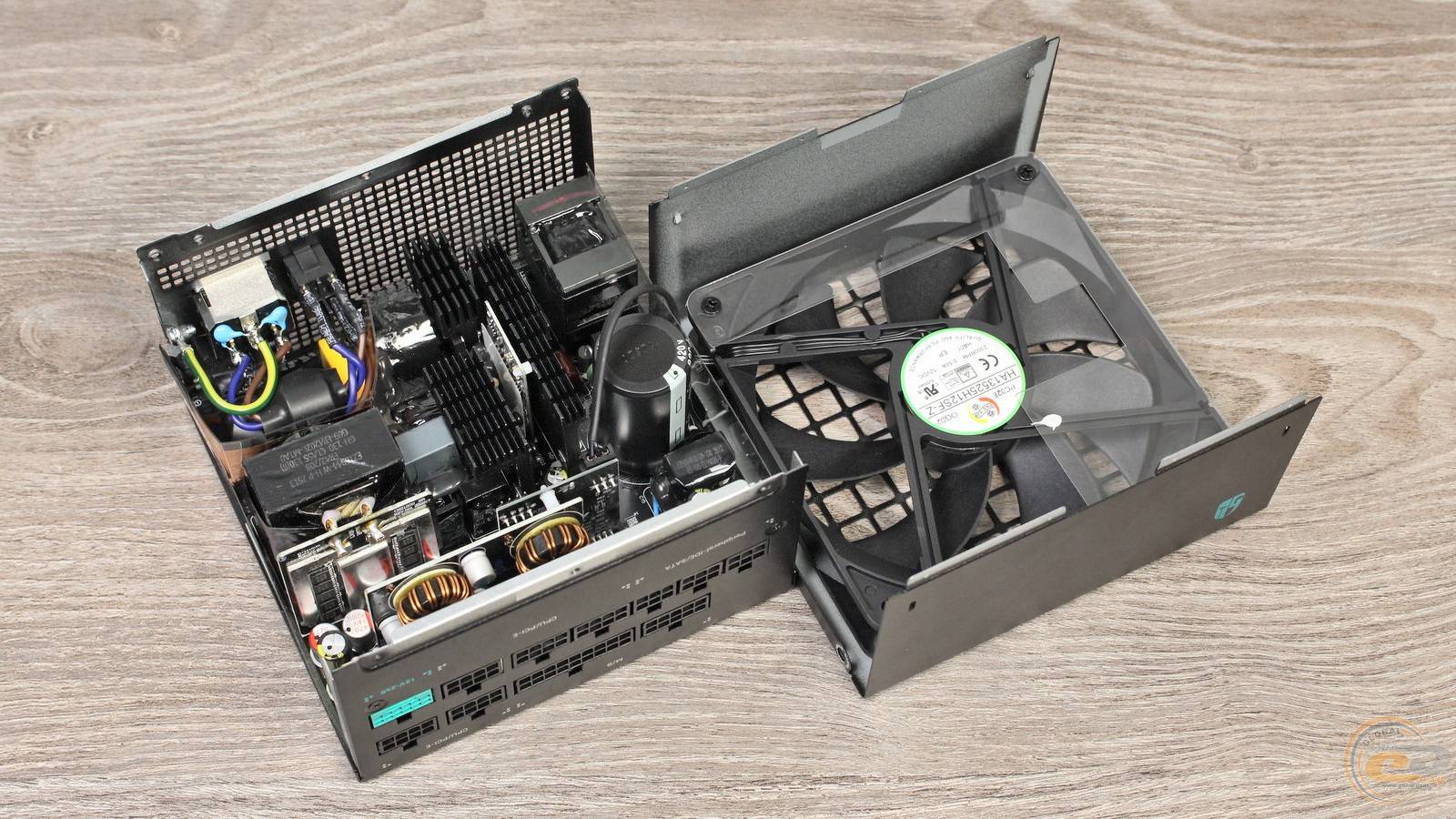

135-мм вентилятор HONG HUA HA13525H12SF-Z на основі надійного гідродинамічного підшипника (FDB) нам уже доводилося зустрічати всередині інших джерел живлення, переважно з верхнього цінового сегмента. Його енергоспоживання не перевищує 6 Вт (12 В при 0,5 А), максимальна швидкість обертання досягає 2300 об/хв, а для живлення використовується 3-контактний конектор.

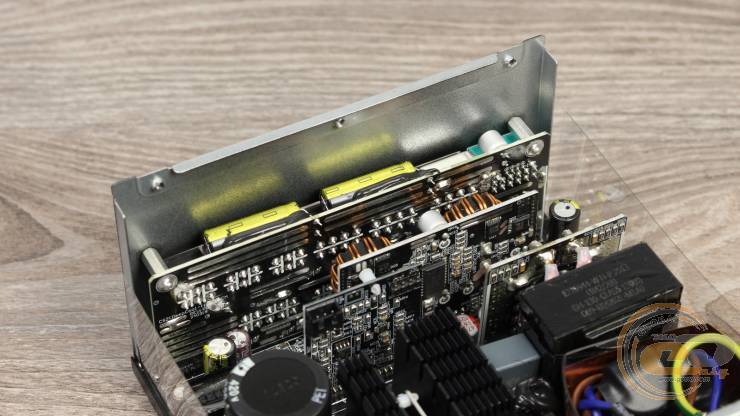

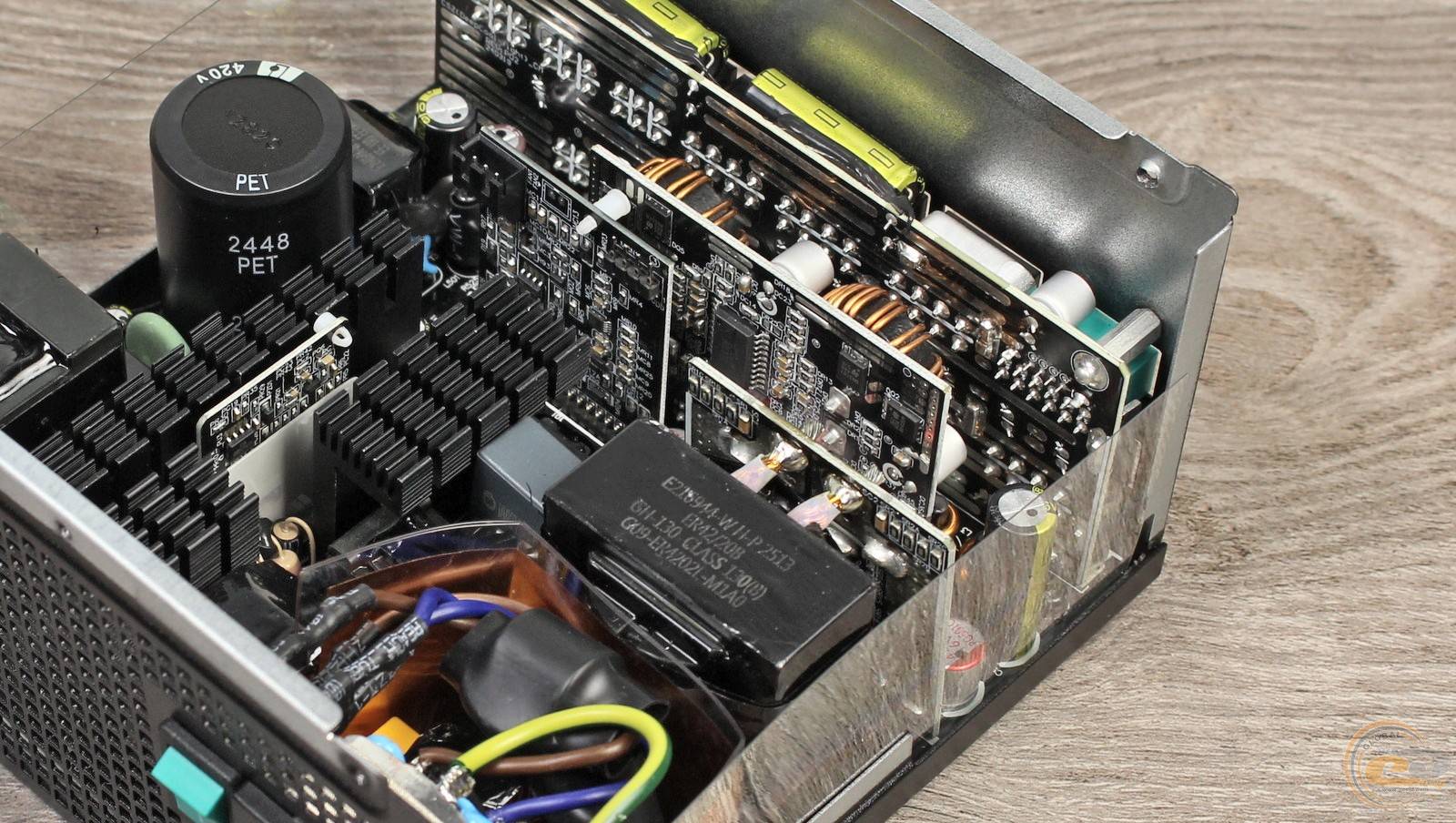

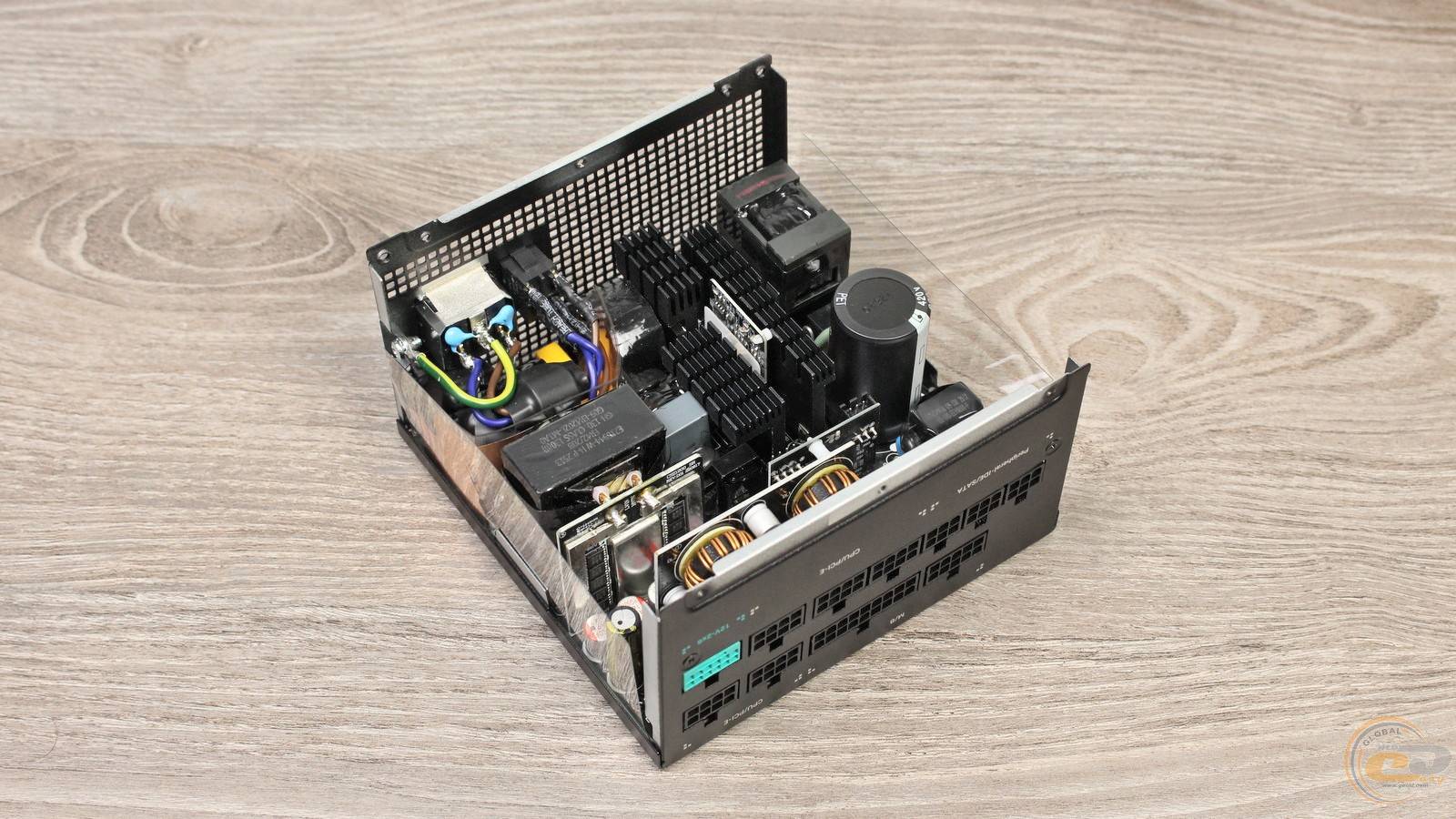

В свою чергу три радіатори всередині DeepCool PN1200M охолоджують діодні збірки, силові елементи вузла APFC та ключі первинного перетворювача. Також металеві пластини допомагають відводити тепло від транзисторів вторинного кола.

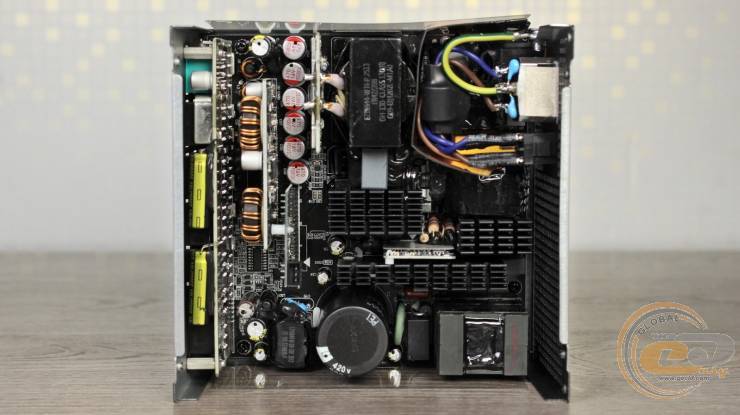

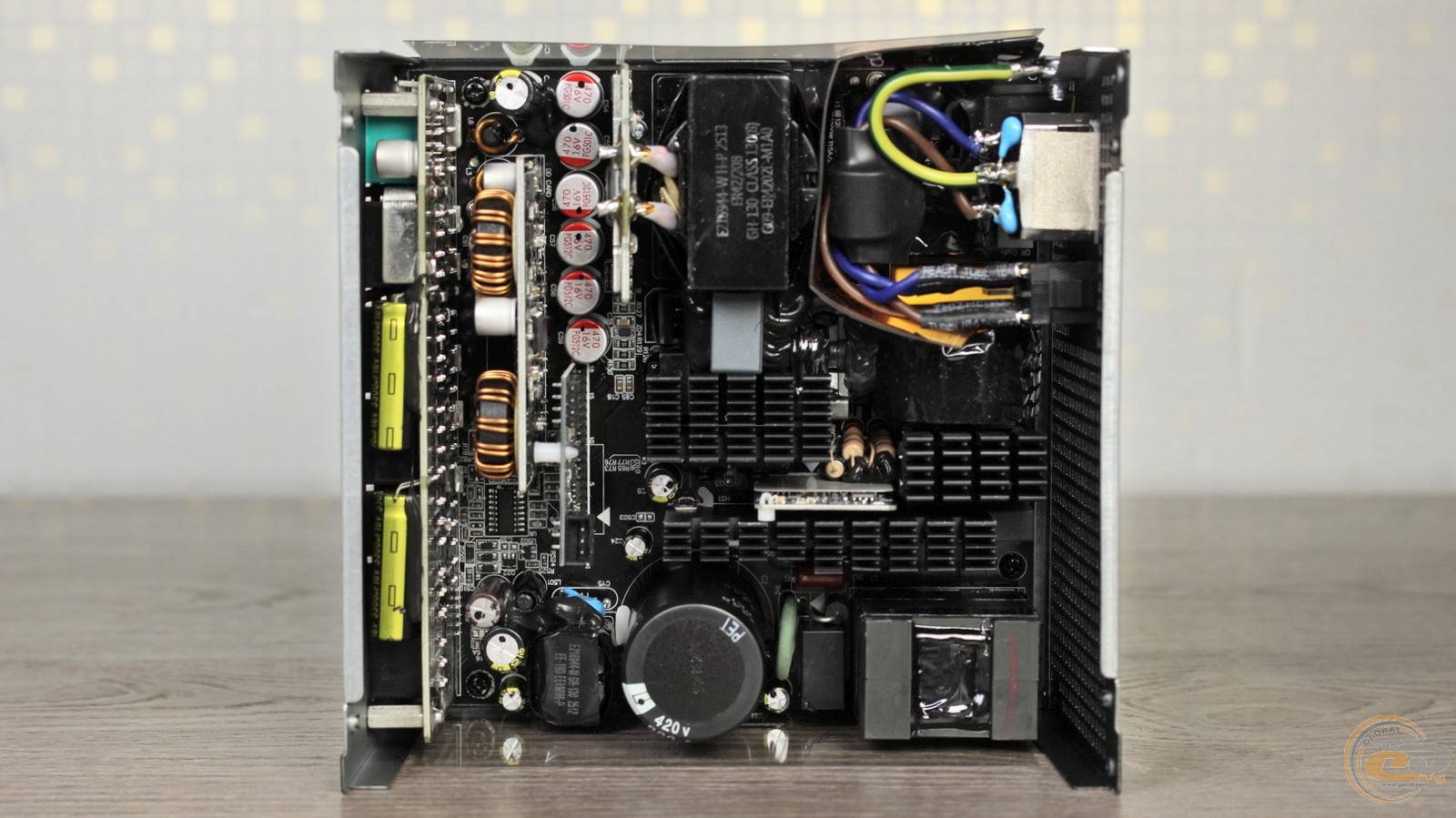

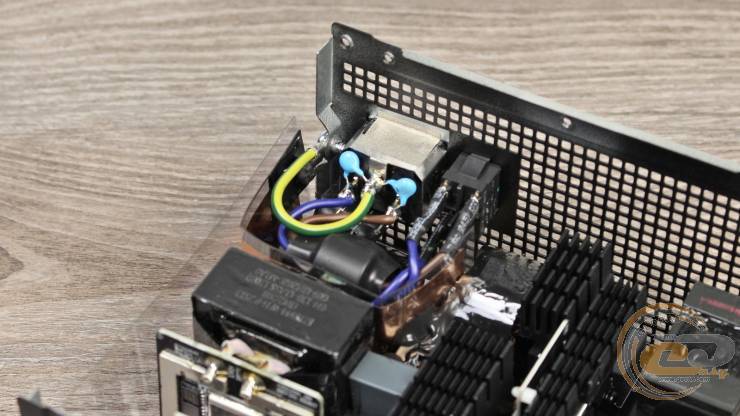

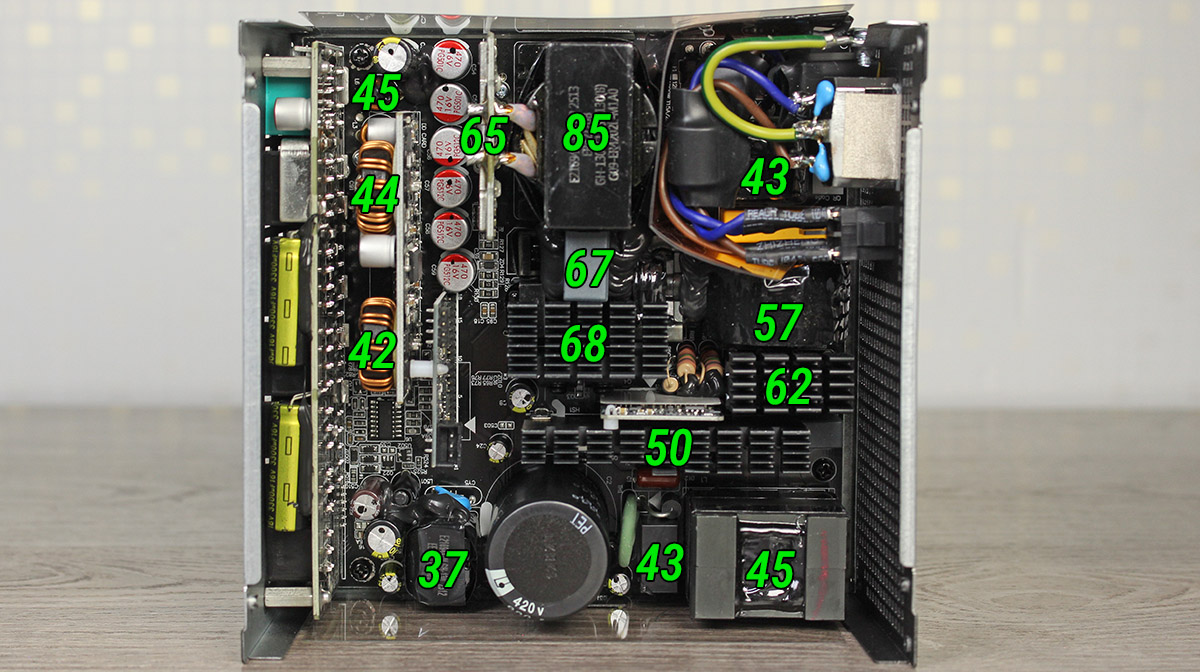

Переходимо до деталей. Вхідний EMI-фільтр складається з пари дроселів, одного X- та чотирьох Y-конденсаторів, а також варистора для захисту від імпульсних перенапруг. На найближчому радіаторі поміщена пара діодних збірок.

Наступний радіатор відводить тепло від елементів коректора коефіцієнта потужності.

Поруч розпаяно відповідний дросель у власному корпусі, а також пару з терморезистора та реле, які відповідають за захист від високих пускових струмів.

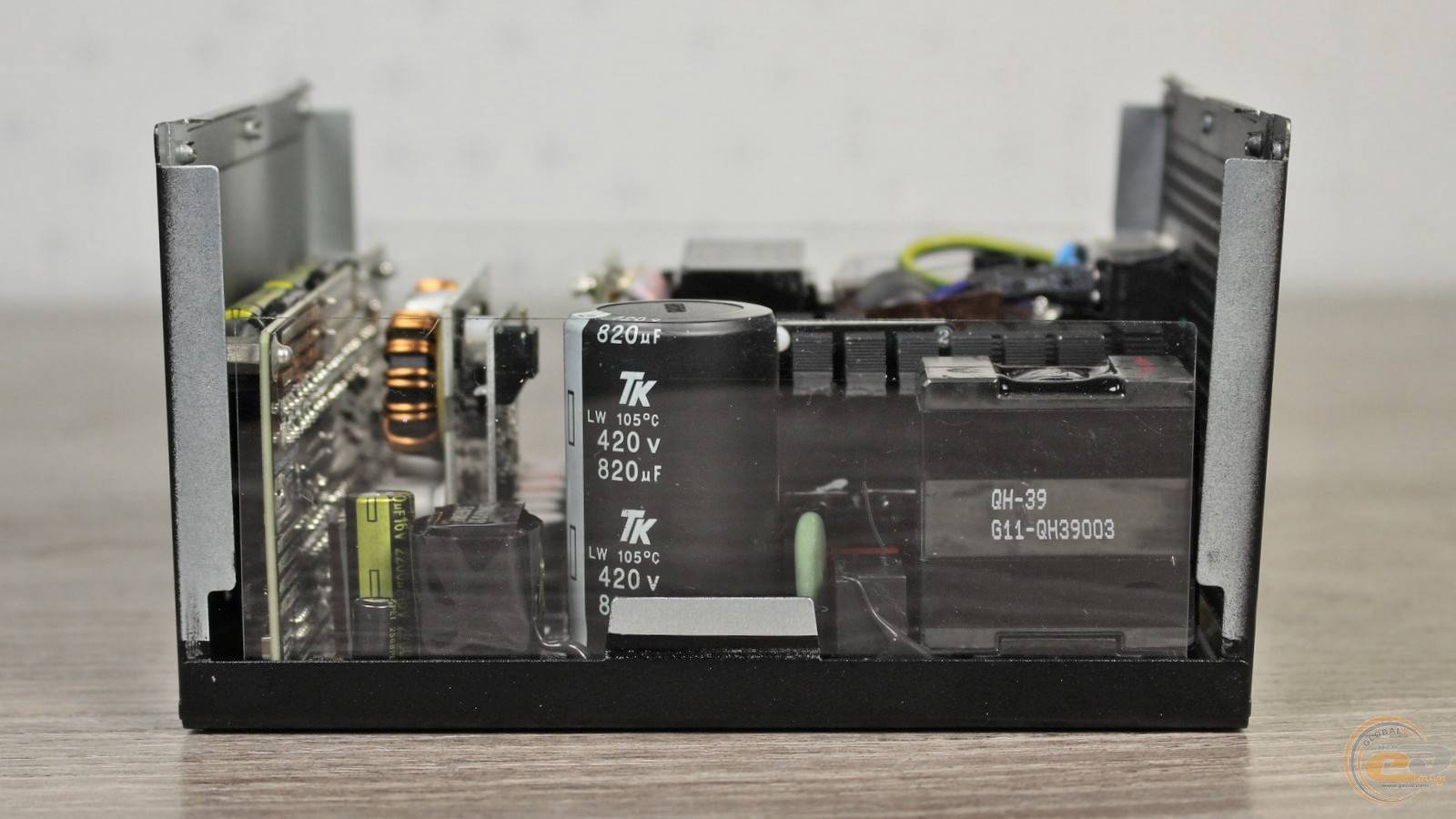

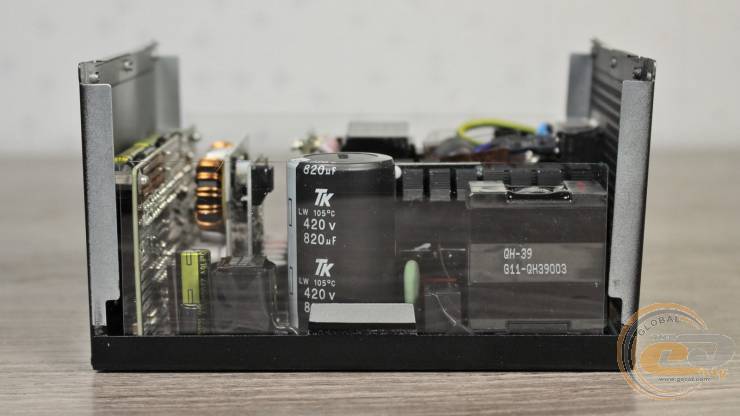

Вхідний конденсатор виготовлений японською компанією TK. Це високотемпературне рішення ємністю 820 мкФ, що є доволі посереднім показником для пристрою потужністю 1200 Вт.

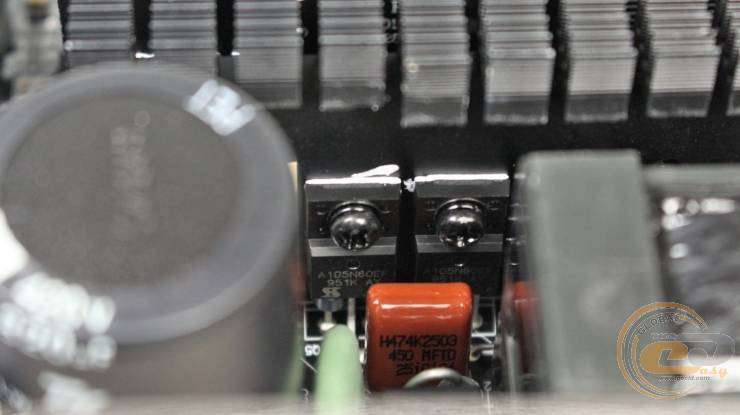

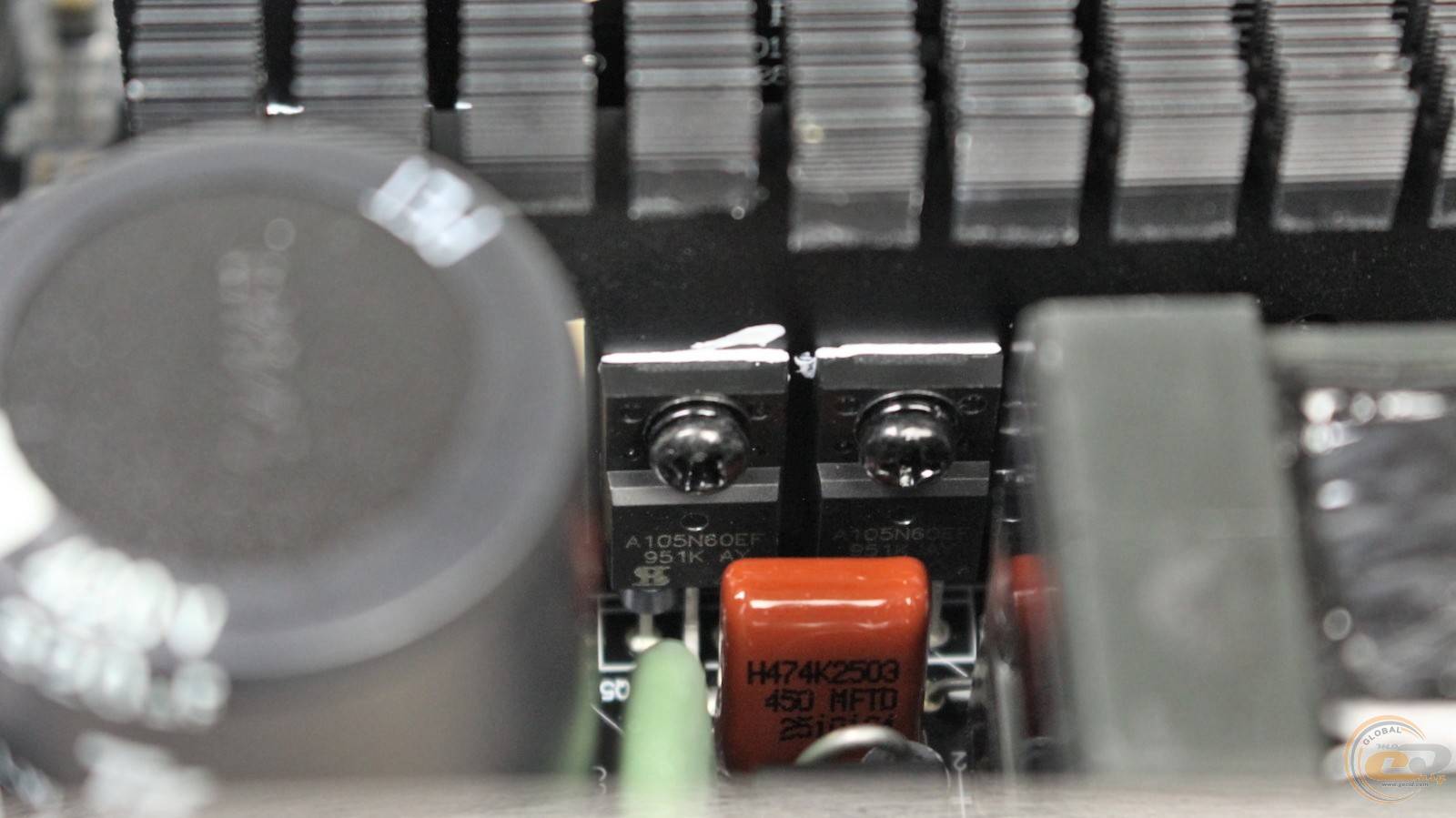

Блок живлення побудований на платформі добре відомої компанії CWT, в основі якої лежить резонансна напівмостова схема (Half Bridge). Її ключами є пара транзисторів, закріплених на окремому радіаторі.

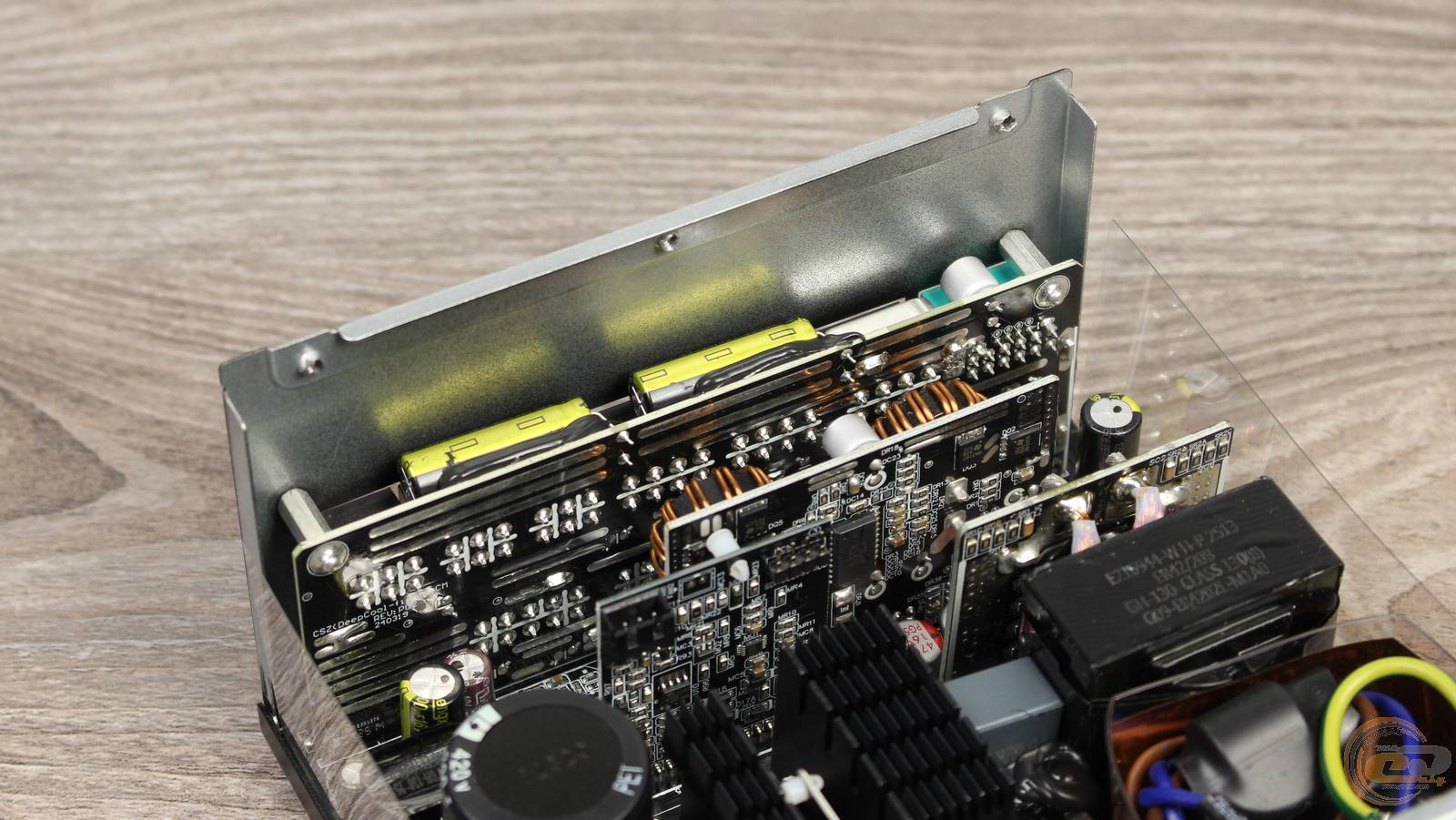

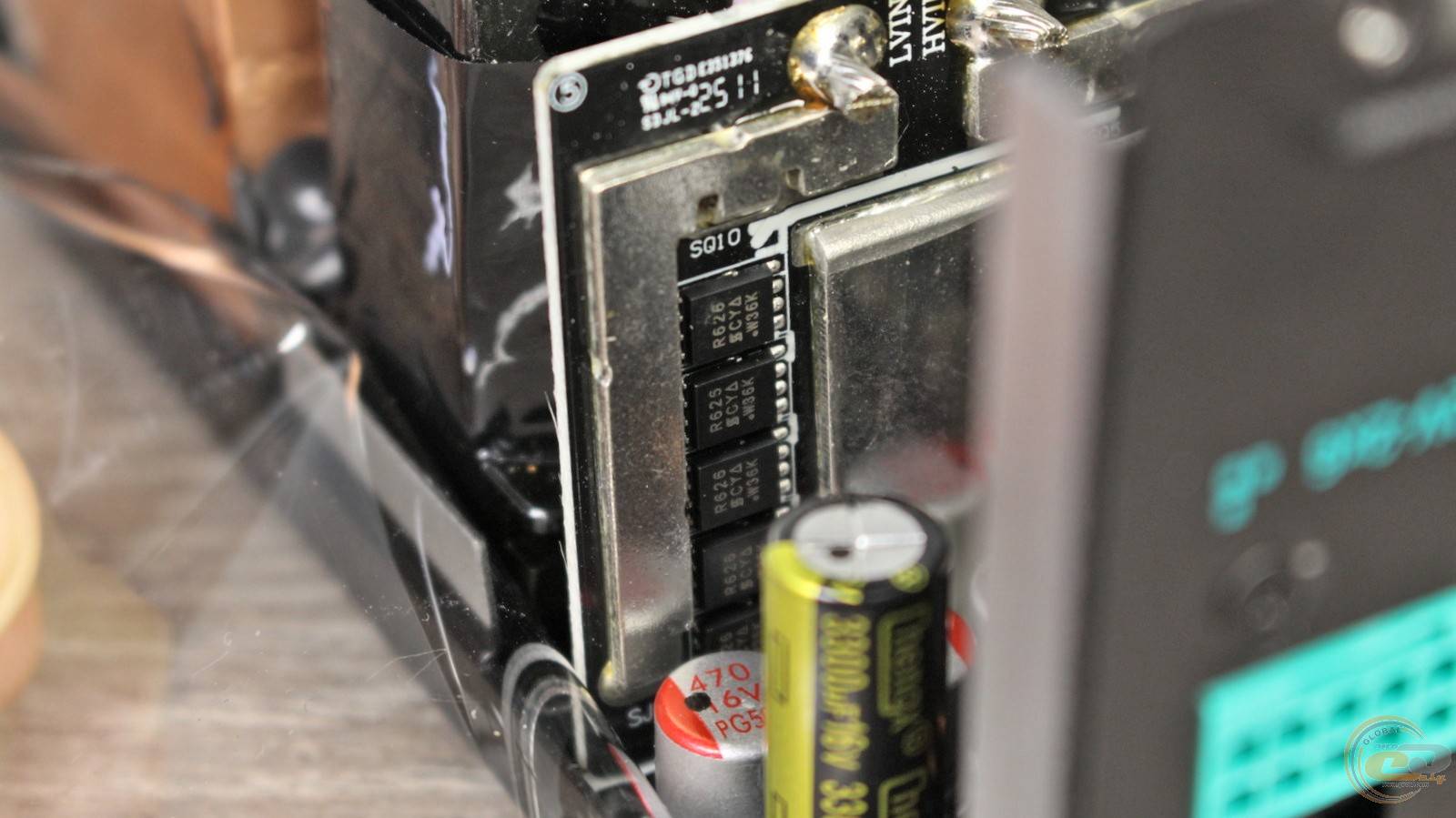

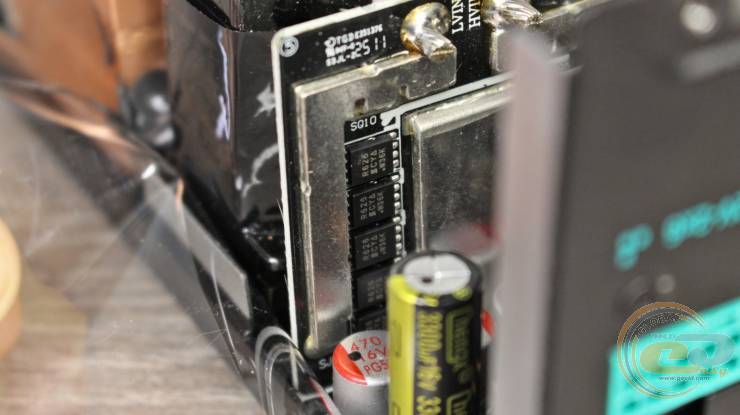

Синхронний випрямляч включає в себе 10 транзисторів, розпаяних на окремій дочірній платі.

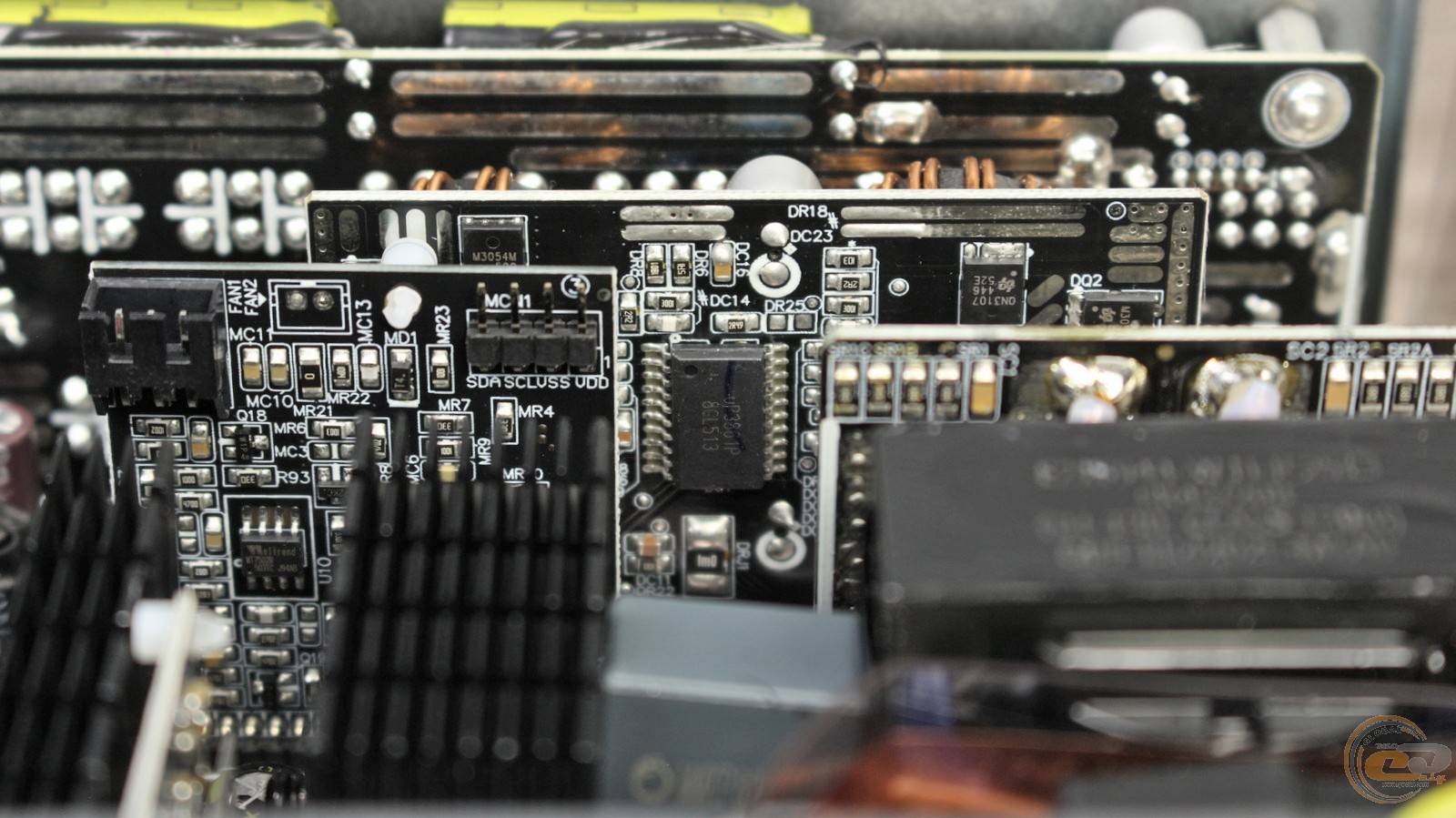

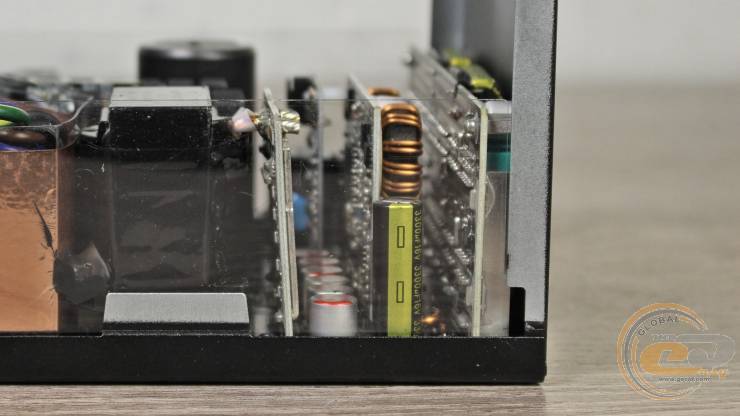

Ще одна вертикальна плата по сусідству містить складові DC-DC-перетворювачів, за допомогою яких формуються вже молодші канали +3,3В та +5В.

Відбувається це під керуванням ШІМ-контролера uPI-Semi uP3861P.

Найбільша вертикальна плата містить ряд фільтрувальних конденсаторів та вихідні роз’єми.

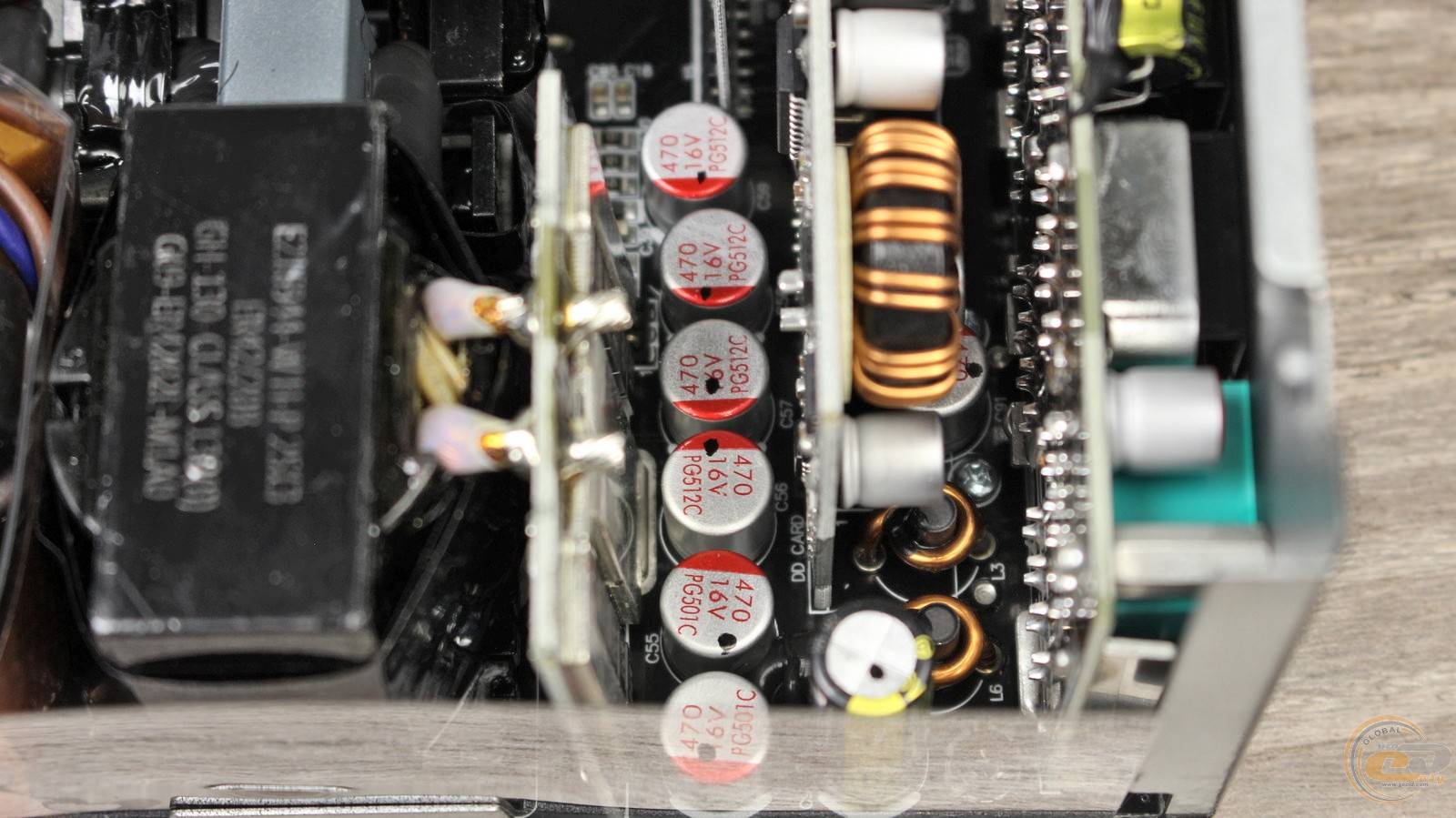

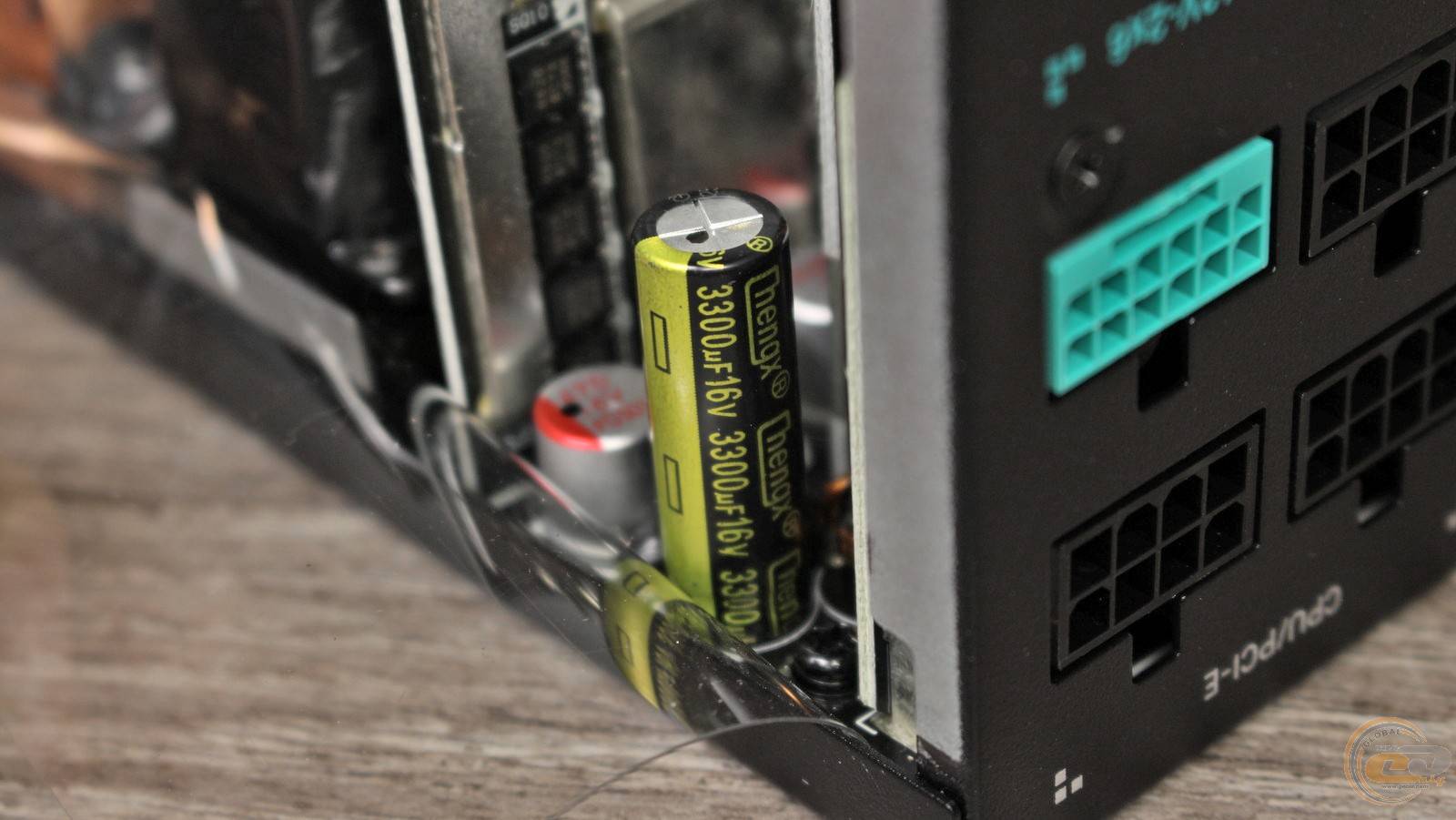

Усередині блока живлення використано як велику кількість надійних полімерних конденсаторів, так і низку електролітів від китайської ChengX. З огляду на 10-річну гарантію, компанія DeepCool, схоже, впевнена у їхньому ресурсі.

На системі захистів у DeepCool PN1200M не економили — нижче наведено повний їх перелік:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Крос-навантажувальні характеристики

Переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

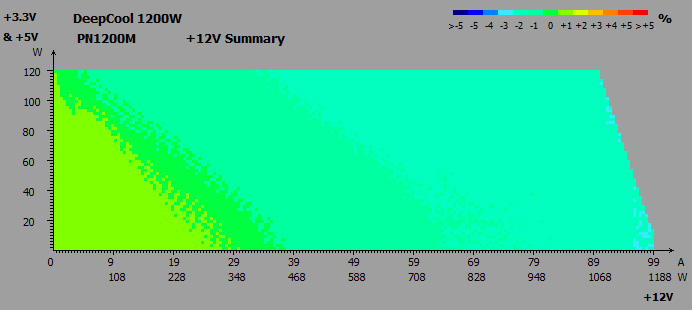

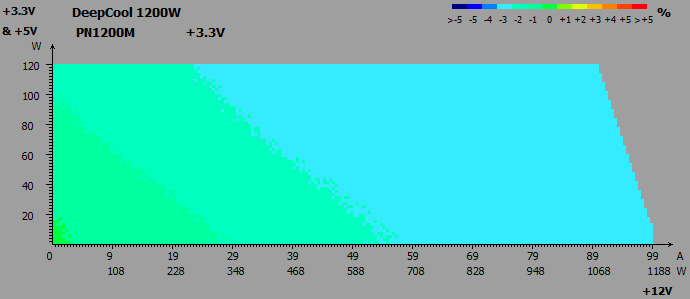

Під час крос-навантажувальних тестів на основних лініях DeepCool PN1200M були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до -1%;

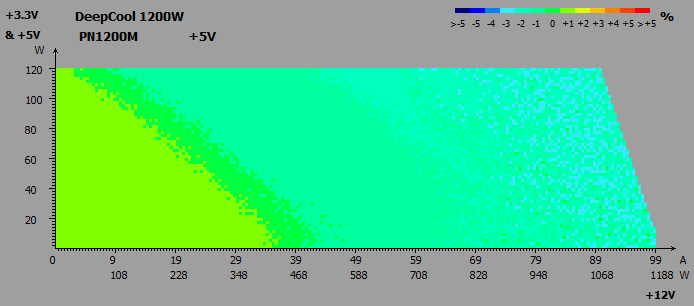

• лінія +5В: від -3% до +1%;
• лінія +12В: від -2% до +1%.

Тож пристрій може похвалитися дуже вузьким діапазоном відхилення напруг, який не перевершує ±3%.

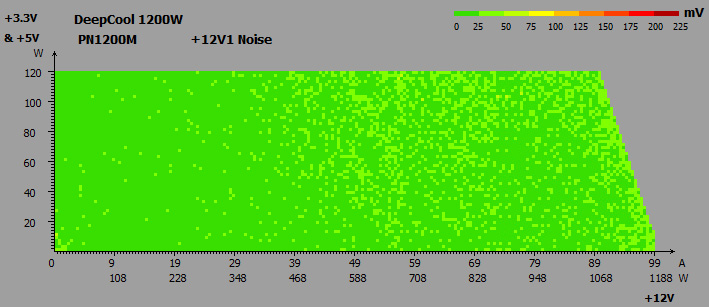

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

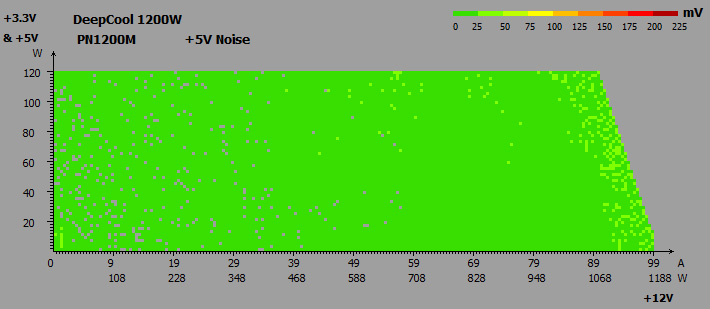

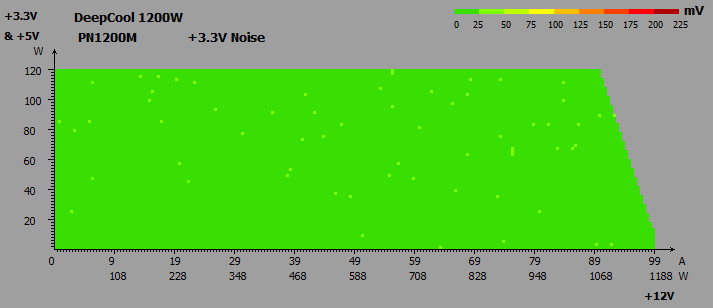

Пульсації на всіх трьох лініях також незначні і знаходяться у межах 50 мВ.

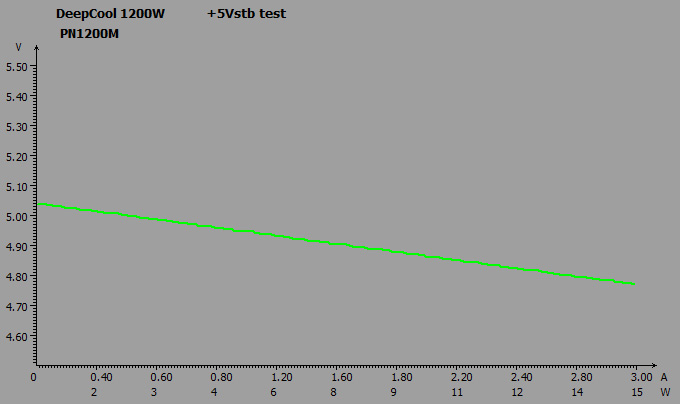

Чергова лінія живлення + 5VSB

Все в нормі і з напругою чергової лінії живлення. Залежно від навантаження, вона змінюється у допустимих межах, хоча і з помітним просіданням нижче номіналу: від 5,04 до 4,77 В, або від +0,8% до -4,8%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC, набраний у повному складі, добре справляється зі своїми обов'язками. Так,  коефіцієнт PF досягає 0,9 при навантаженні у 180 Вт, а максимальне його значення рівне 0,98 при номінальних 1200 Вт.

ККД

Енергоефективність блока живлення відповідає сертифікату 80 PLUS Gold, адже при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 88%, 92% і 88% відповідно.

Крім того, пристрій має сертифікацію Cybenetics Gold, яка свідчить про високу енергоефективність чергової лінії +5VSB — понад 75%, а також низьке енергоспоживання у вимкненому стані — менше 0,19 Вт.

Система охолодження і температурний режим

Що ж до вентилятора, то аж до навантаження 800 Вт він працює дуже тихо, обертаючись на швидкості 360-550 об/хв. При підвищенні навантаження до 1000 Вт і частоті обертання до 1000 об/хв вертушка все ще залишається тихою. Далі швидкість поступово зростає й досягає максимальних 1600 об/хв, при цьому рівень шуму залишається цілком комфортним і нижчим за середній. Це помітно менше за граничні 2300 об/хв, на які здатен пропелер, що має позитивно позначитися на його ресурсі.

Після 15-хвилинного кіловатного навантаження головний трансформатор прогрівся до 85°C, що є цілком прийнятним показником. Інші компоненти були помітно холоднішими. У свою чергу температура в приміщенні становила +25°C.

Практичні випробування на реальній конфігурації

Цікаво було побачити, як DeepCool PN1200M поводить себе на реальній системі. Для даного тесту було зібрано потужний ПК із 12-ядерним 24-потоковим процесором AMD Ryzen 9 5900X та одразу парою відеокарт: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition і 350-ватною Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Роздільна стабілізація напруг забезпечила незначне їхнє відхилення в межах 0,9-4,2%, без просідань нижче номіналу. Різниця між показниками в простої та під навантаженням становила лише 0,6-2,1%, що також є дуже невеликим значенням.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника дуже низьким енергоспоживанням у вимкненому стані комп'ютера (2 Вт) і в сплячому режимі (5 Вт).

Підсумок

Блок живлення DeepCool PN1200M — це сучасне рішення, що відповідає стандарту ATX12V v3.1 та оснащене 600-ватним конектором PCIe 5.1 (12V-2×6). Завдяки цьому він добре підходить для живлення систем із відеокартами останніх поколінь, у тому числі топових моделей. Цьому ж сприяє і велика потужність 1200 Вт.

Пристрій відзначається доволі тихою роботою та невисоким нагріванням, що стало можливим завдяки ККД до 92%, підтвердженому сертифікатами 80 PLUS Gold та Cybenetics Gold. В основі блока живлення лежить напівмостова резонансна схема у поєднанні з DC-DC-перетворювачами, завдяки чому вихідні напруги мають мінімальні відхилення від номіналу.

І хоча у вторинному колі частково використані китайські конденсатори ChengX, проте тут також присутні численні надійні полімерні елементи та високотемпературний японський електроліт TK. На місці є й усі необхідні вузли, повний набір захистів, а вентилятор із гідродинамічним підшипником гарантує довговічність. До того ж виробник надає тривалу 10-річну гарантію на пристрій.

Водночас завдяки ціні близько ₴6000 DeepCool PN1200M є одним із найдоступніших блоків живлення такої потужності на ринку. У поєднанні з усім перерахованим вище це робить його дуже привабливим вибором для купівлі.

Переваги:

• досить компактні розміри;
• дуже велика потужність - 1200 Вт;
• високий рівень ККД (сертифікати 80 PLUS Gold та Cybenetics Gold);
• напівмостова резонансна топологія та DC-DC-перетворювачі;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні потужної конфігурації;
• наявність усіх видів захистів;
• вхідний японський конденсатор та ряд полімерів у вторинному колі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• 600-ватний PCIe 5.1 (12V-2x6) для під’єднання відеокарт;
• модульне під’єднання кабелів
• комфортний рівень шуму на всьому діапазоні навантажень;
• 10 років гарантії.

Особливості:

• використання низки китайських електролітичних конденсаторів;
• наявність лише одного роз’єму 12V-2x6 та трьох 6+2-контактних PCIe, що створює обмеження для одночасного під’єднання кількох відеокарт.

Автор: Олесь Пахолок

Висловлюємо подяку компанії DeepCool за наданий для тестування блок живлення.
