Огляд DeepCool PL800D: «бронзовий» 800-ватний блок живлення за доступною ціною

Якщо ви шукаєте порівняно недорогий блок живлення високої потужності, то 800-ватний DeepCool PL800D цілком відповідає цим вимогам.

Його ціна становить ₴3800, у той час як аналогічна 650-ватна модель обійдеться в ₴2900, а 750-ватна — у ₴3500. Усі представники даної серії оснащені DC-DC-перетворювачами, найсучаснішим конектором PCIe 5.1 (12V-2x6) для під’єднання відеокарт та мають 5-річну гарантію. А от про схемотехніку, рівень шуму, нагрівання і стабільність вихідних напруг ми детально розповімо на прикладі старшої моделі лінійки.

Специфікація

Модель	DeepCool PL800D (PL800D-FC)
Тип	ATX12V V3.1
Максимальна потужність, Вт	800
Потужність каналу +12В, Вт	798
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	66,5
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 – 10
ККД, %	≤87
Сертифікація 80 PLUS	Bronze
Сертифікація Cybenetics	Silver
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (450 Вт)
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Hydro Bearing (гідравлічний)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Час напрацювання на відмову, годин	100 000
Гарантія, років	5
Сайт виробника	DeepCool
Сторінка пристрою	DeepCool PL800D

Паковання та комплект постачання

Коробка з простого картону традиційно доповнена дуже інформативною кольоровою вставкою.

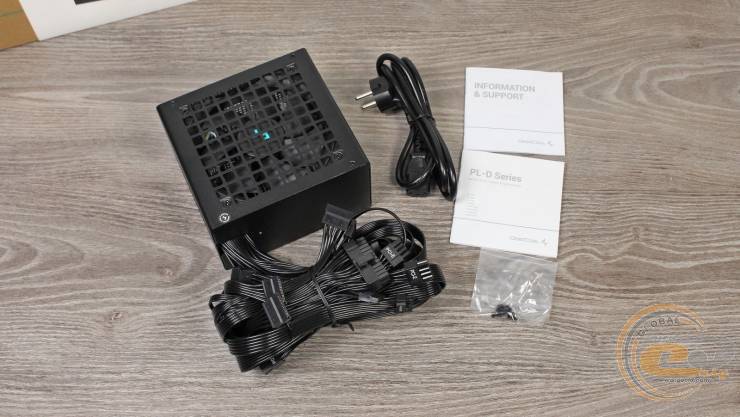

Комплектація включає в себе найнеобхідніше: вхідний кабель живлення, кріпильні гвинти та паперову документацію.

Зовнішній вигляд

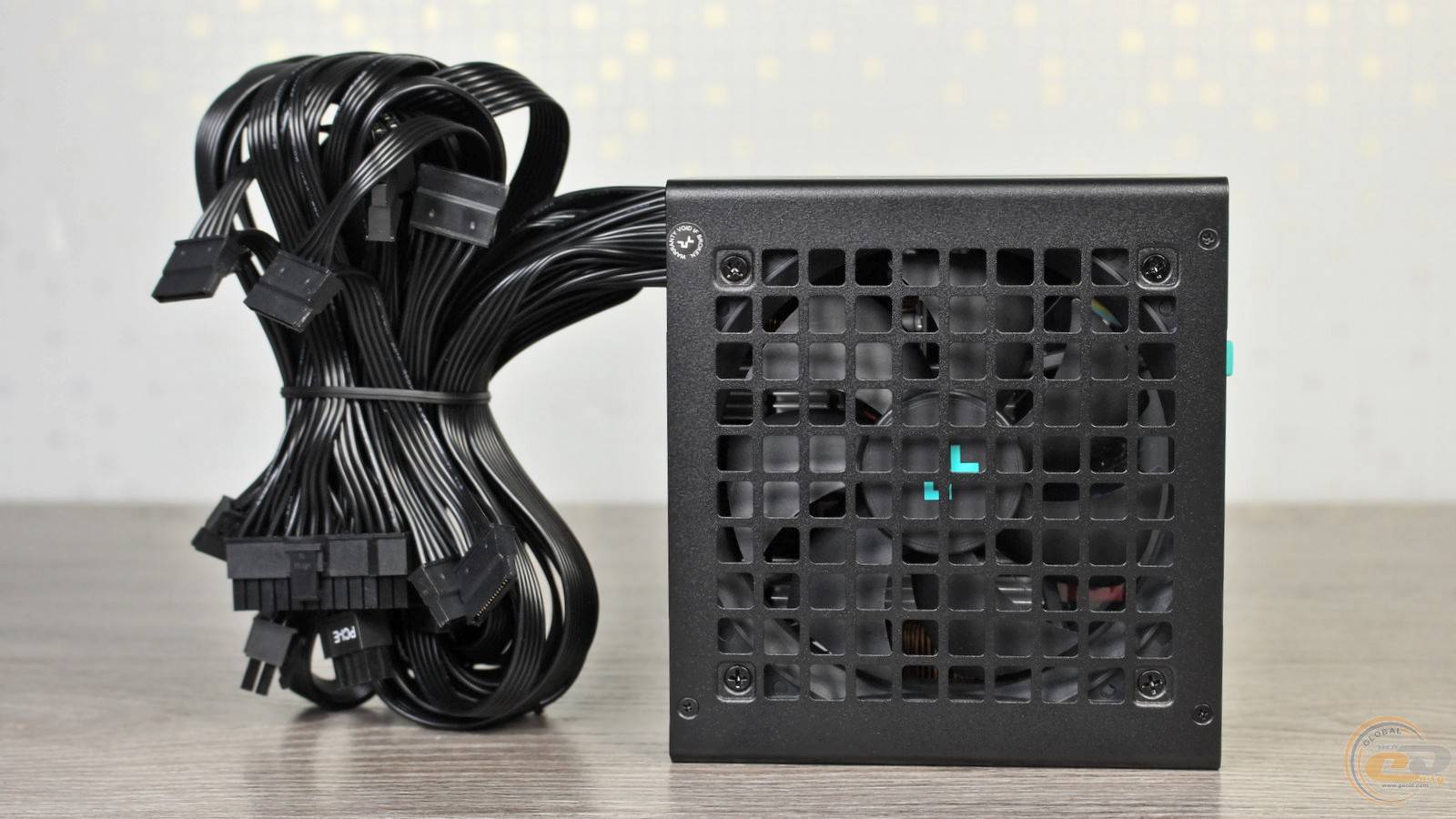

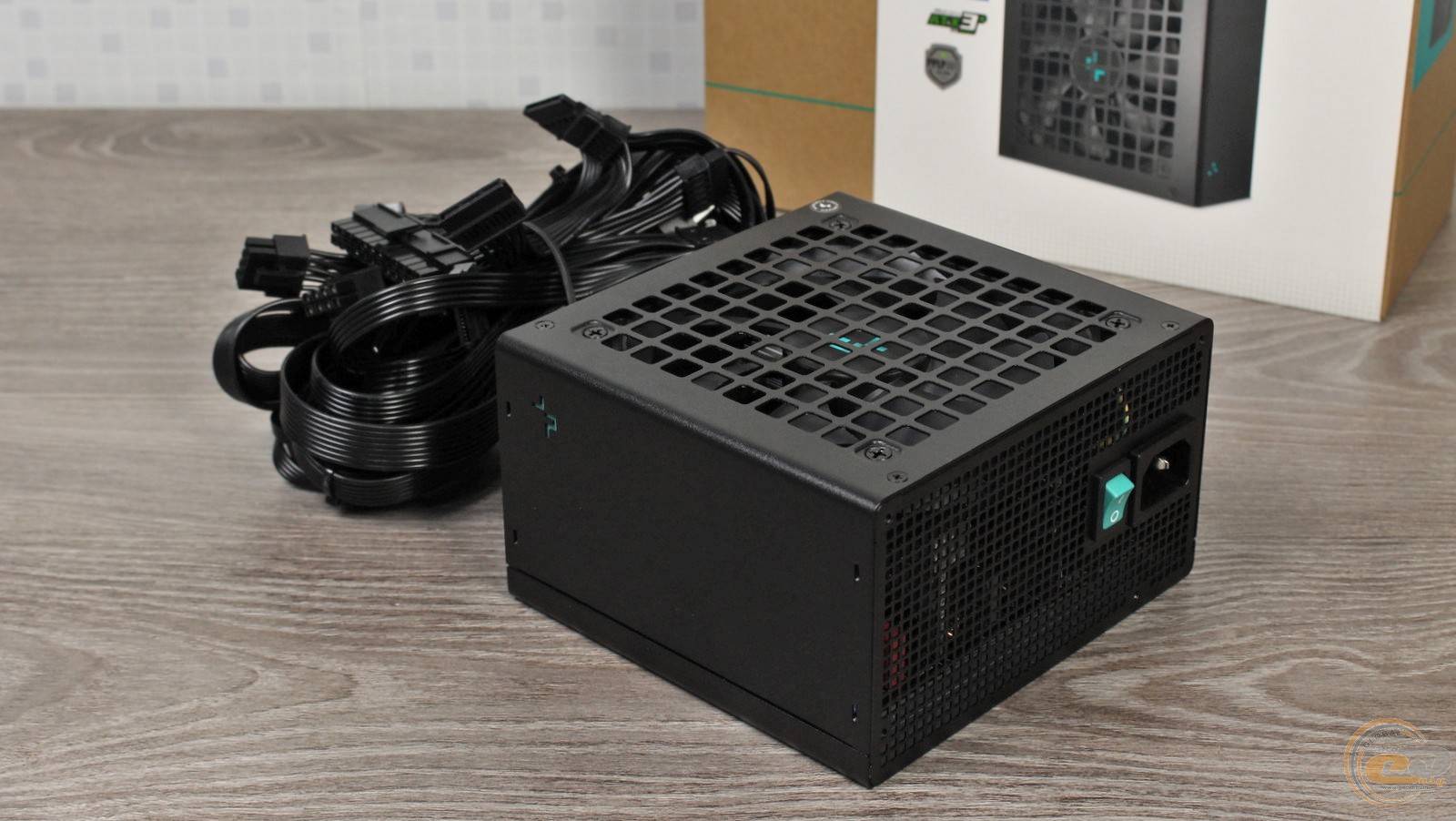

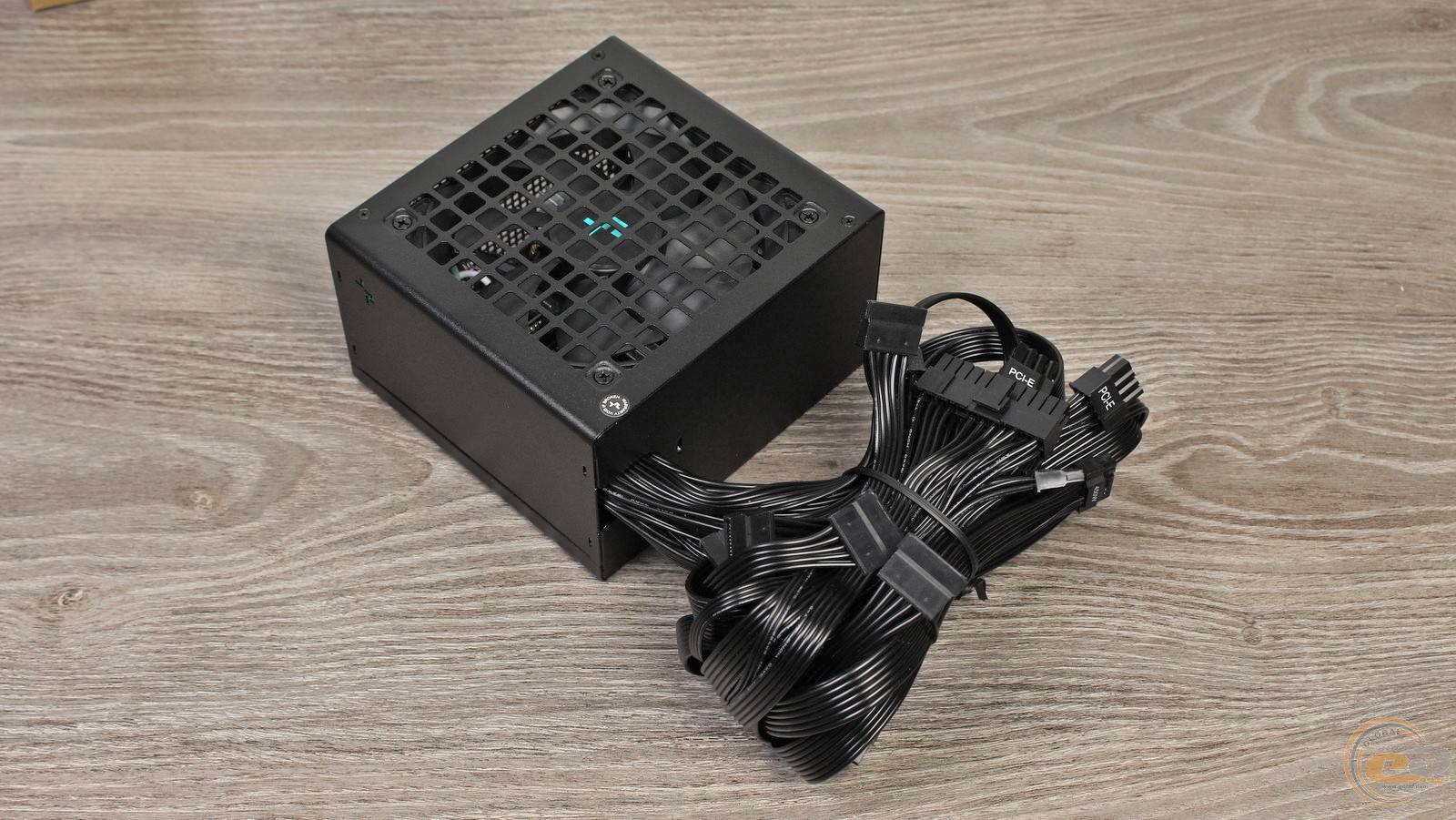

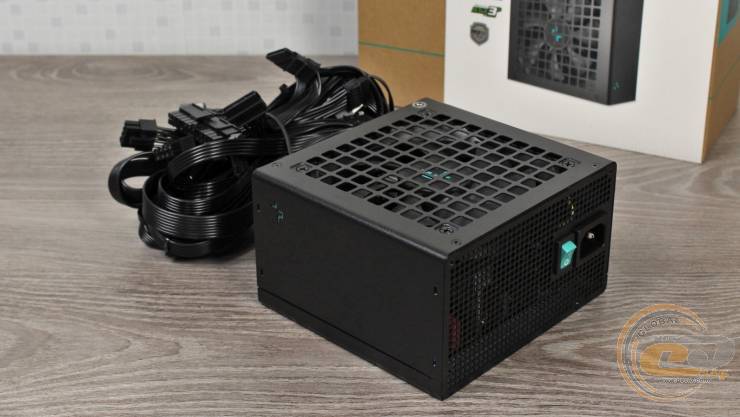

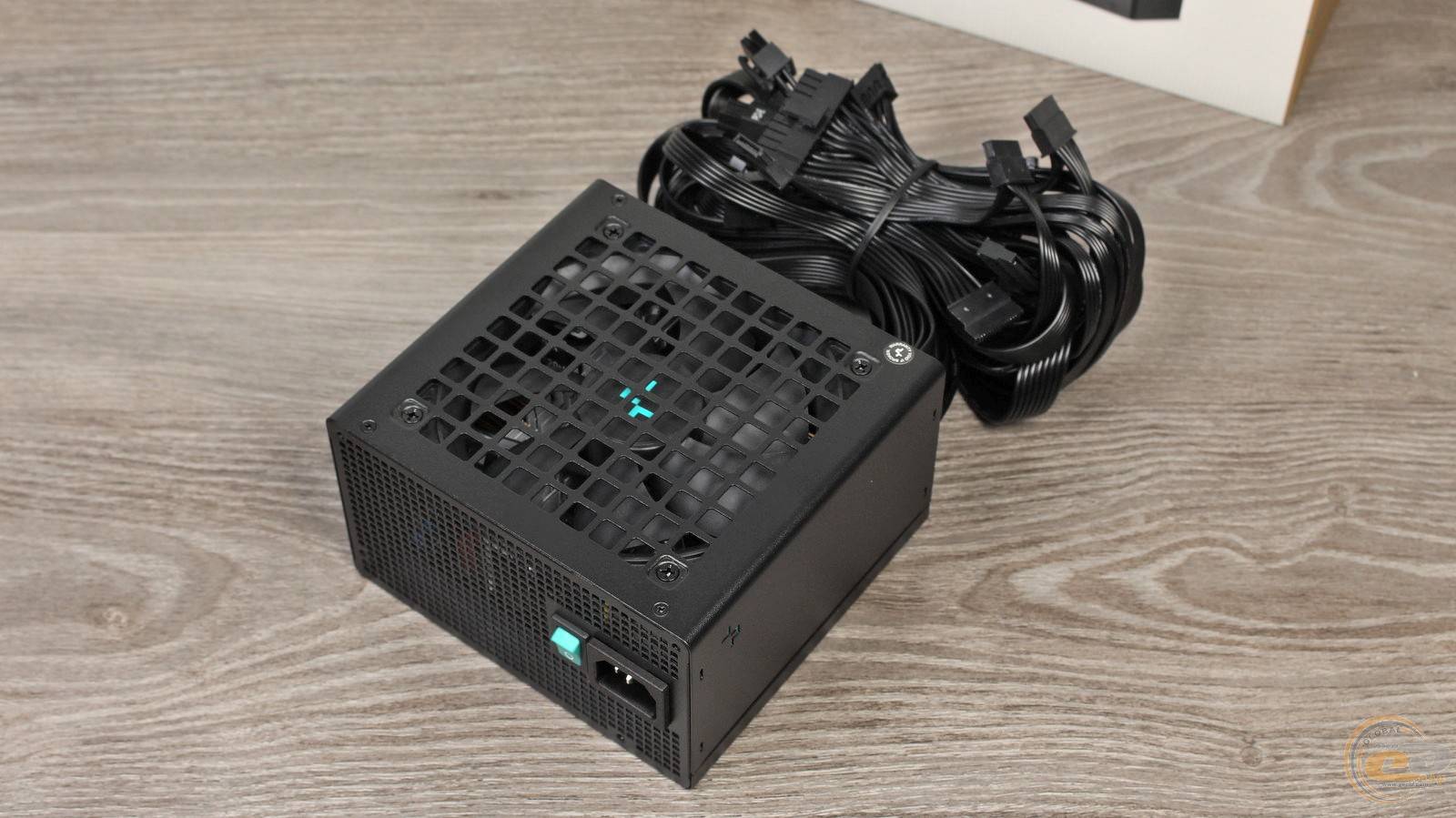

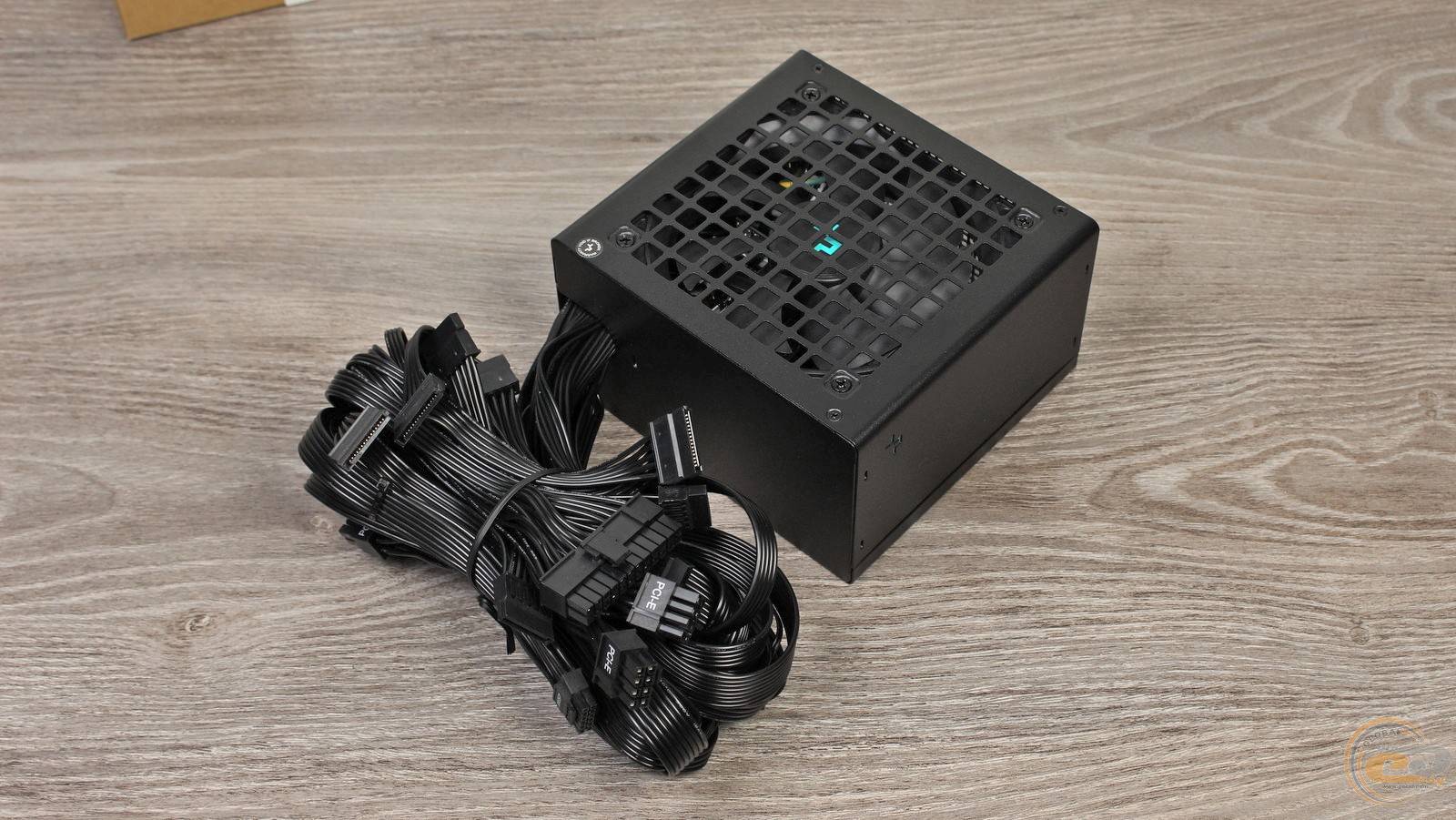

Блок живлення DeepCool PL800D має звичні габарити 140 х 150 х 86 мм. Чорний матовий корпус розбавлений традиційними для виробника зеленуватими вкрапленнями, що додає пристрою впізнаваності.

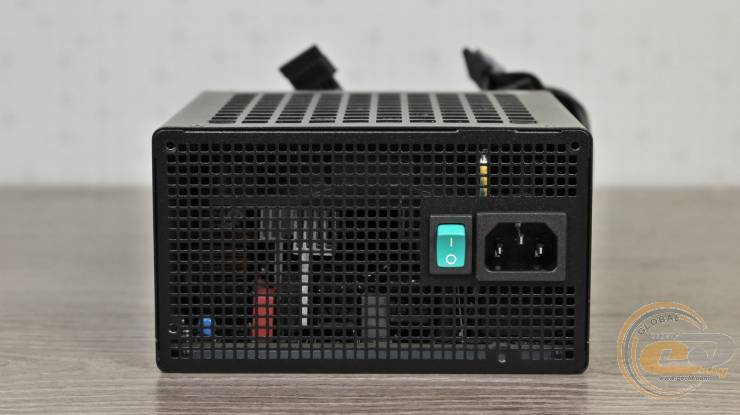

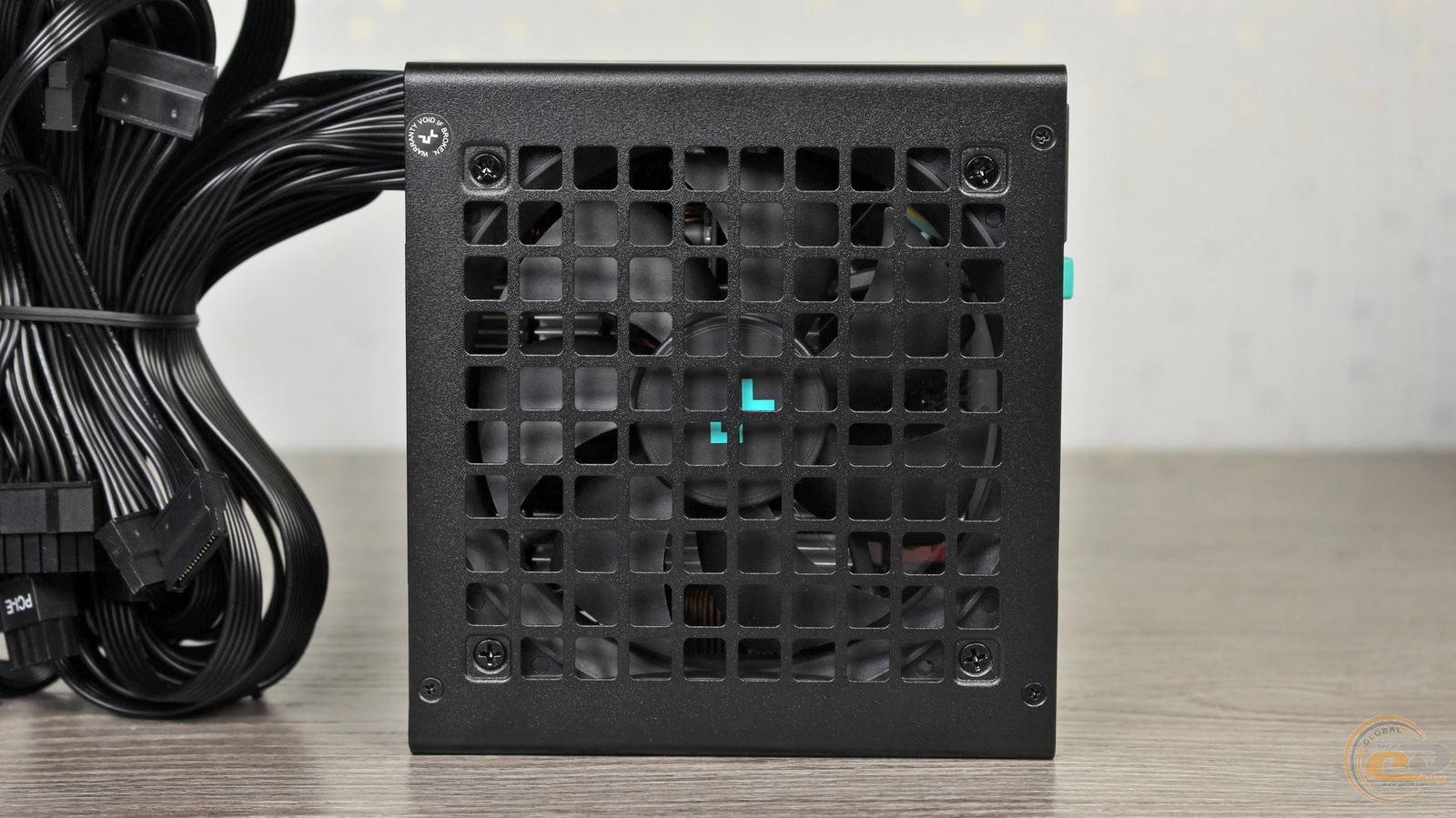

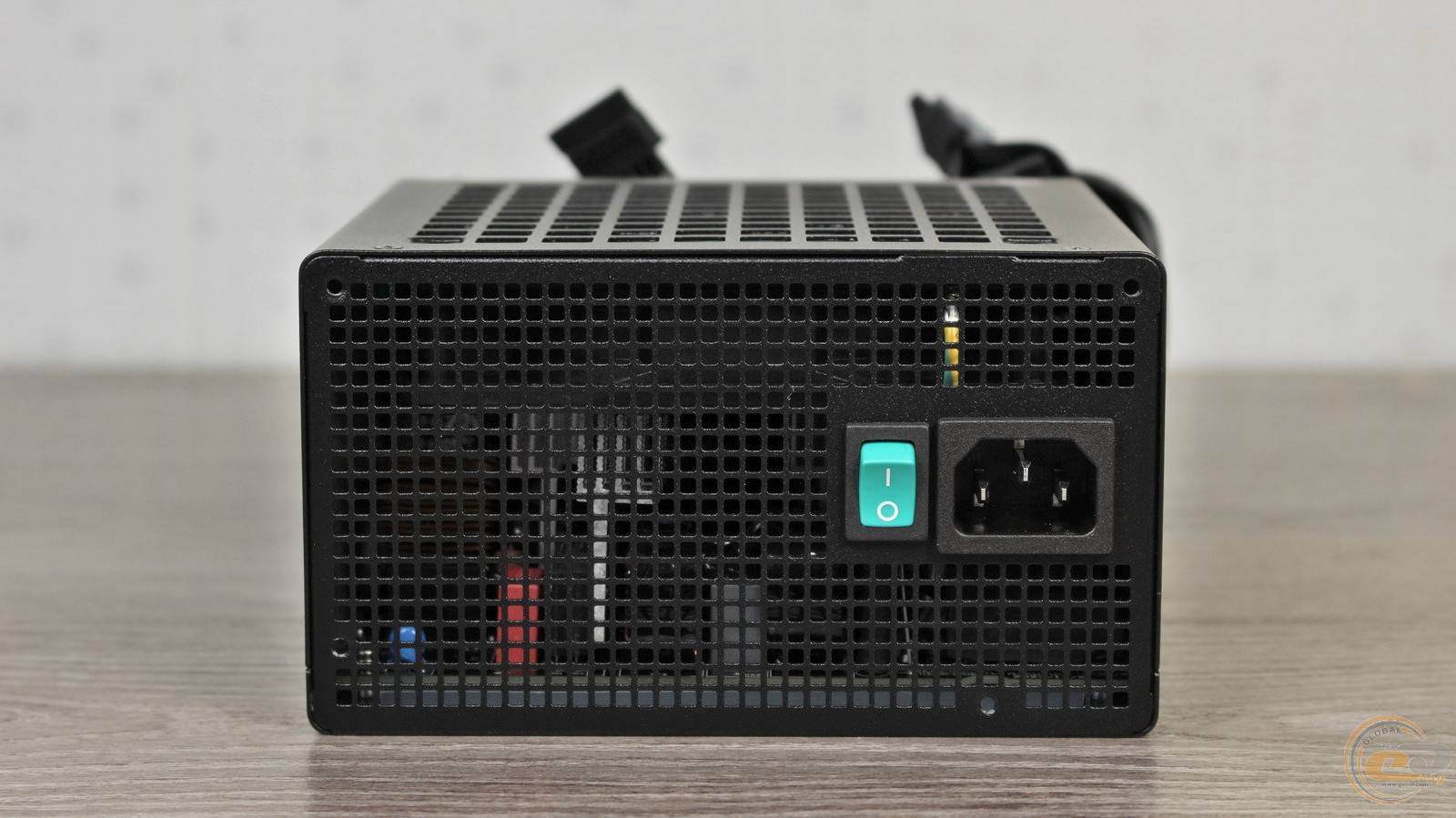

Це ж стосується квадратних отворів над вентилятором і на тильній панелі.

Остання доповнена вимикачем та роз’ємом живлення.

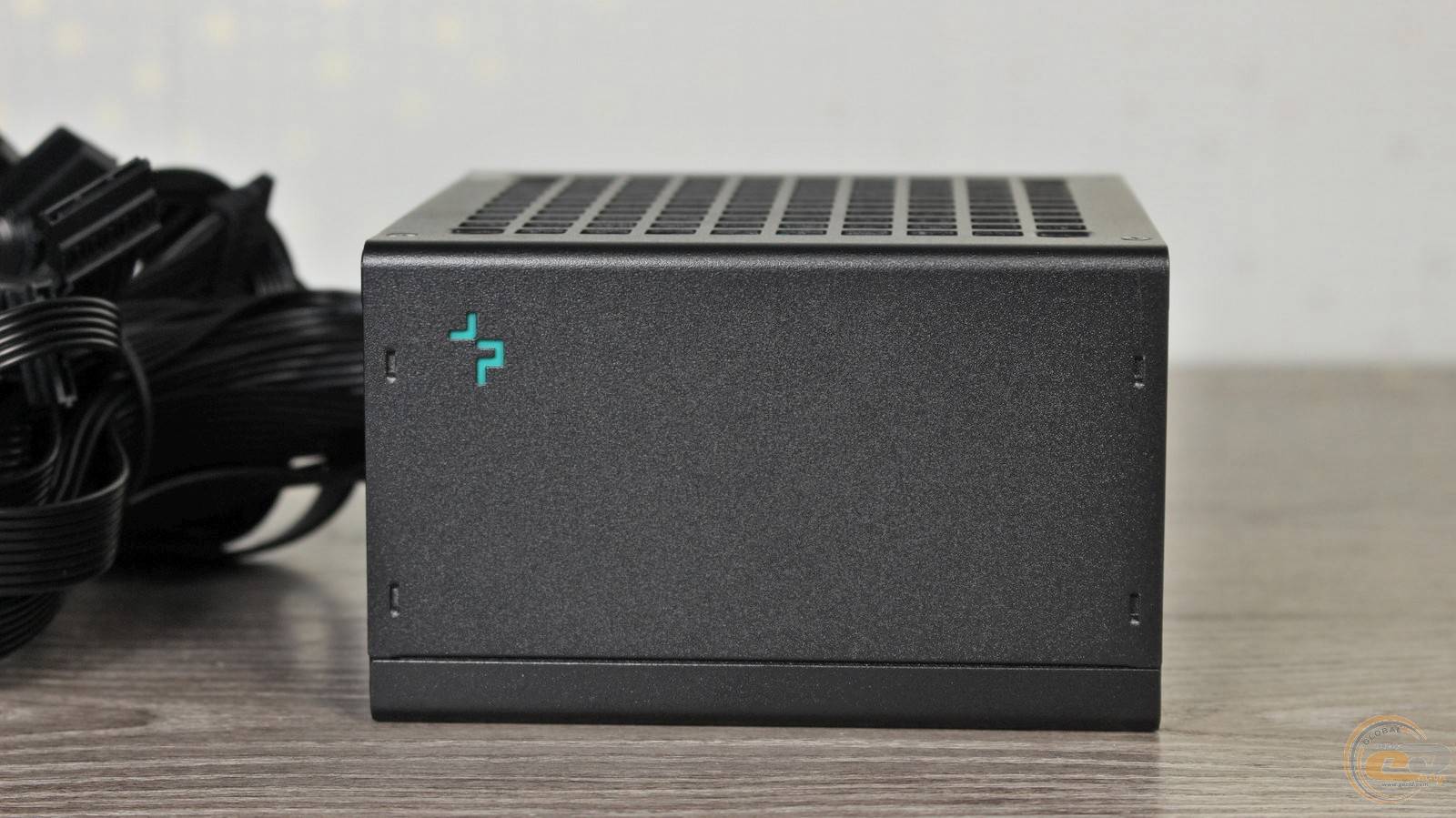

Боковини також прикрашені фірмовими елементами.

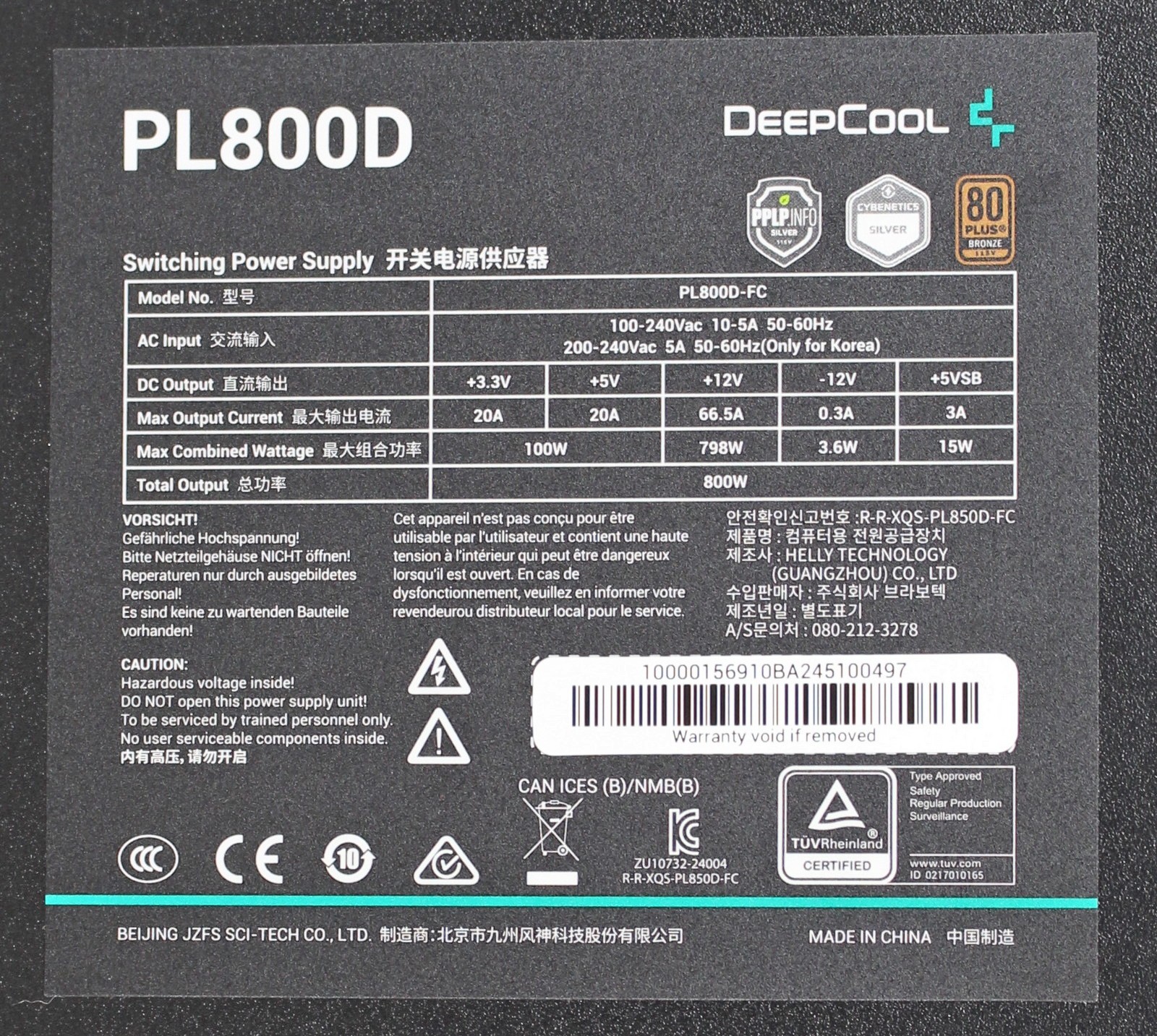

Етикетка повідомляє, що по лінії +12 В доступні 798 Вт потужності — гідний показник для 800-ватного блока живлення. Молодші канали +3,3 В та +5 В у сумі можуть забезпечити до 100 Вт навантаження або максимум по 20 А кожен. Також заявлено сертифікацію 80 PLUS Bronze, Cybenetics Silver та підтримку широкого діапазону вхідної напруги 100-240 В.

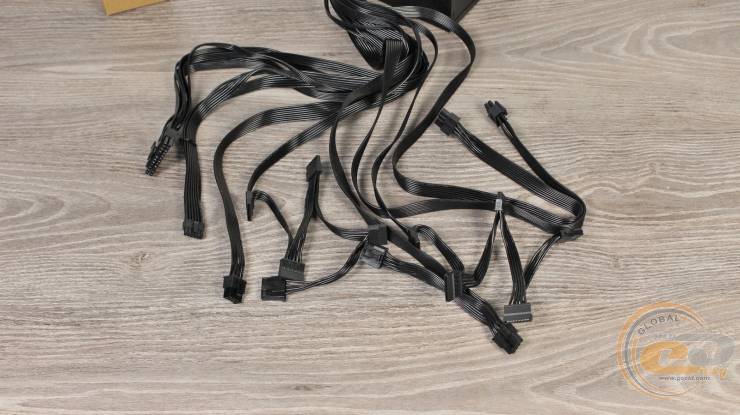

Кабелі тут немодульні, зате вони виконані у вигляді зручних для укладання плоских шлейфів калібру 18 AWG. Винятком є PCIe 5.1, який отримав товстіші провода калібру 16 AWG.

Набір доступних конекторів цілком достатній для збірки ПК з однією відеокартою:

Основні роз’єми живлення звичні — 20+4-контактний ATX та два 4+4-контактні ATX12V на окремих кабелях. Для відеокарт передбачені три 6+2-контактні PCIe на двох проводах та 450-ватний PCIe 5.1 (12V-2x6). До речі, усі згадані конектори присутні і на молодших моделях потужністю 550-750 Вт. А для периферії є вісім SATA та пара PATA на двох кабелях.

Внутрішня будова

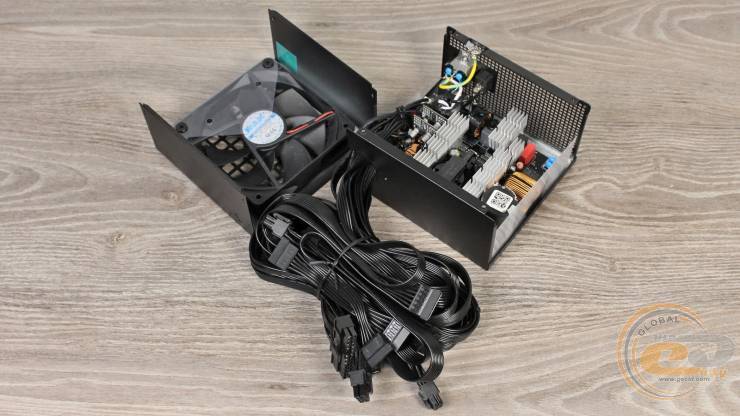

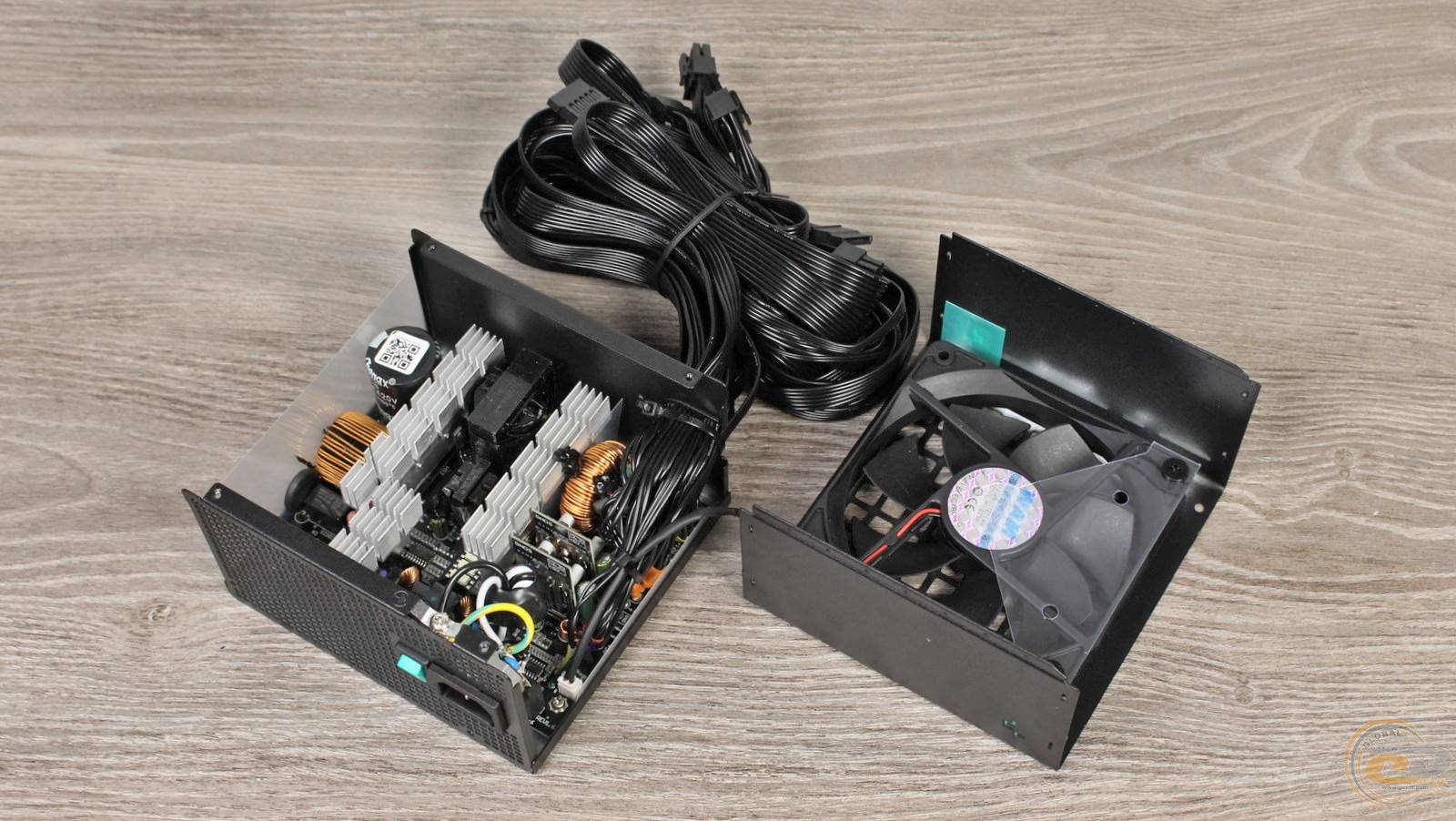

Тепер заглянемо всередину.

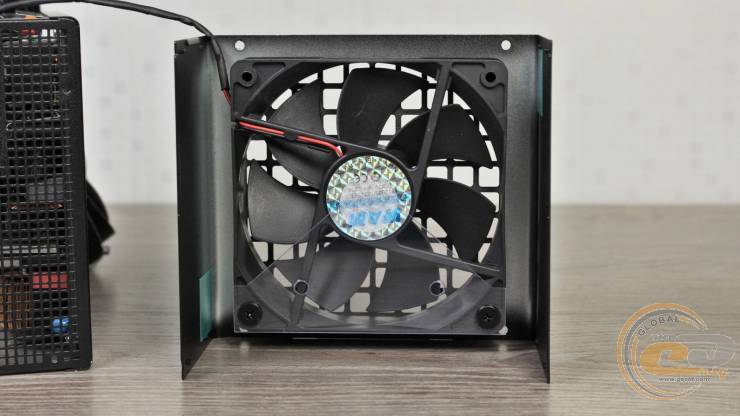

120-мм вентилятор WAM W12025HZ12SEMA оснований на гідравлічному підшипнику (Hydro Bearing). Його енергоспоживання не перевищує 4 Вт (12 В при 0,3 А), а для живлення використовується знімний 2-контактний конектор.

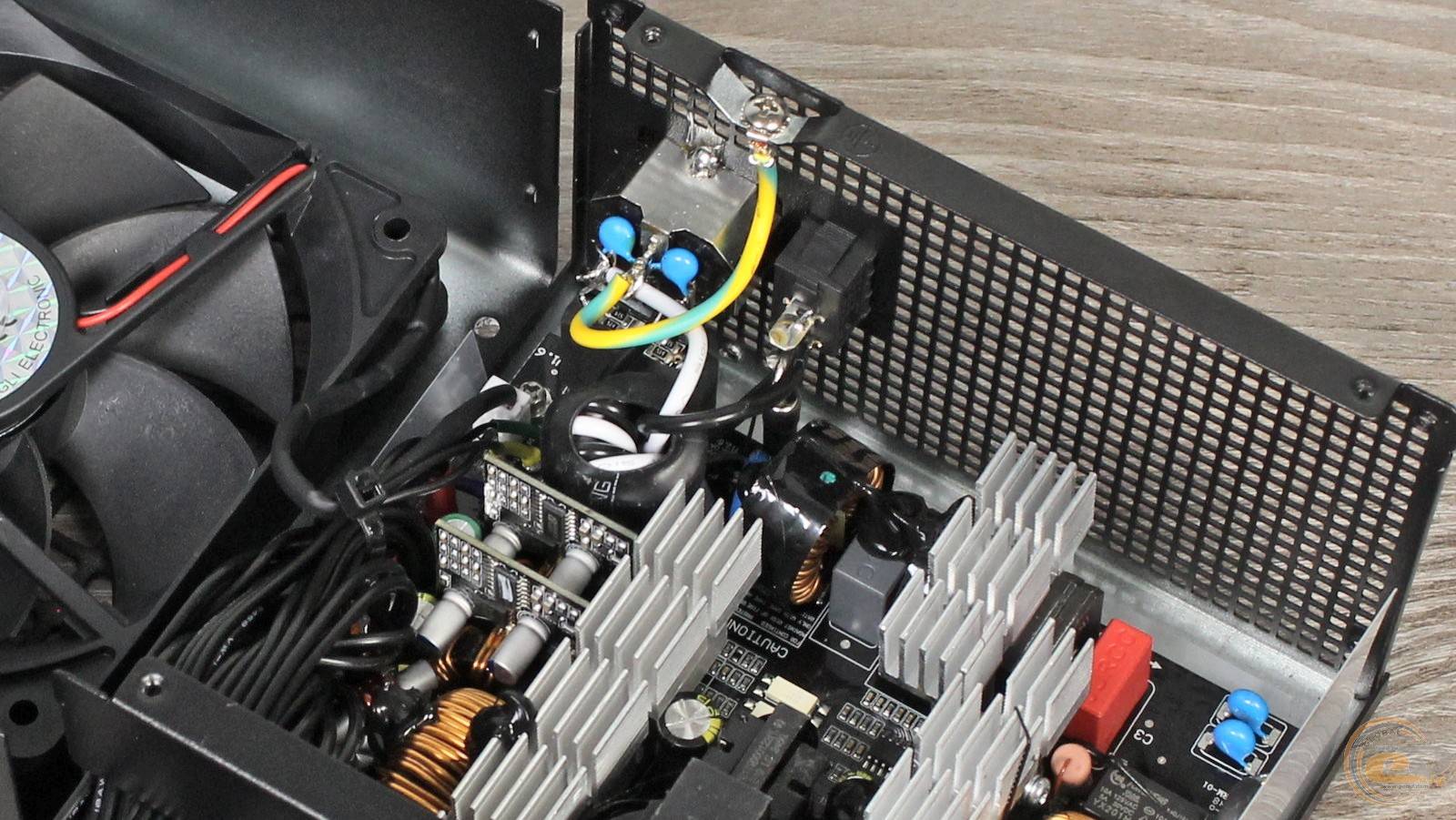

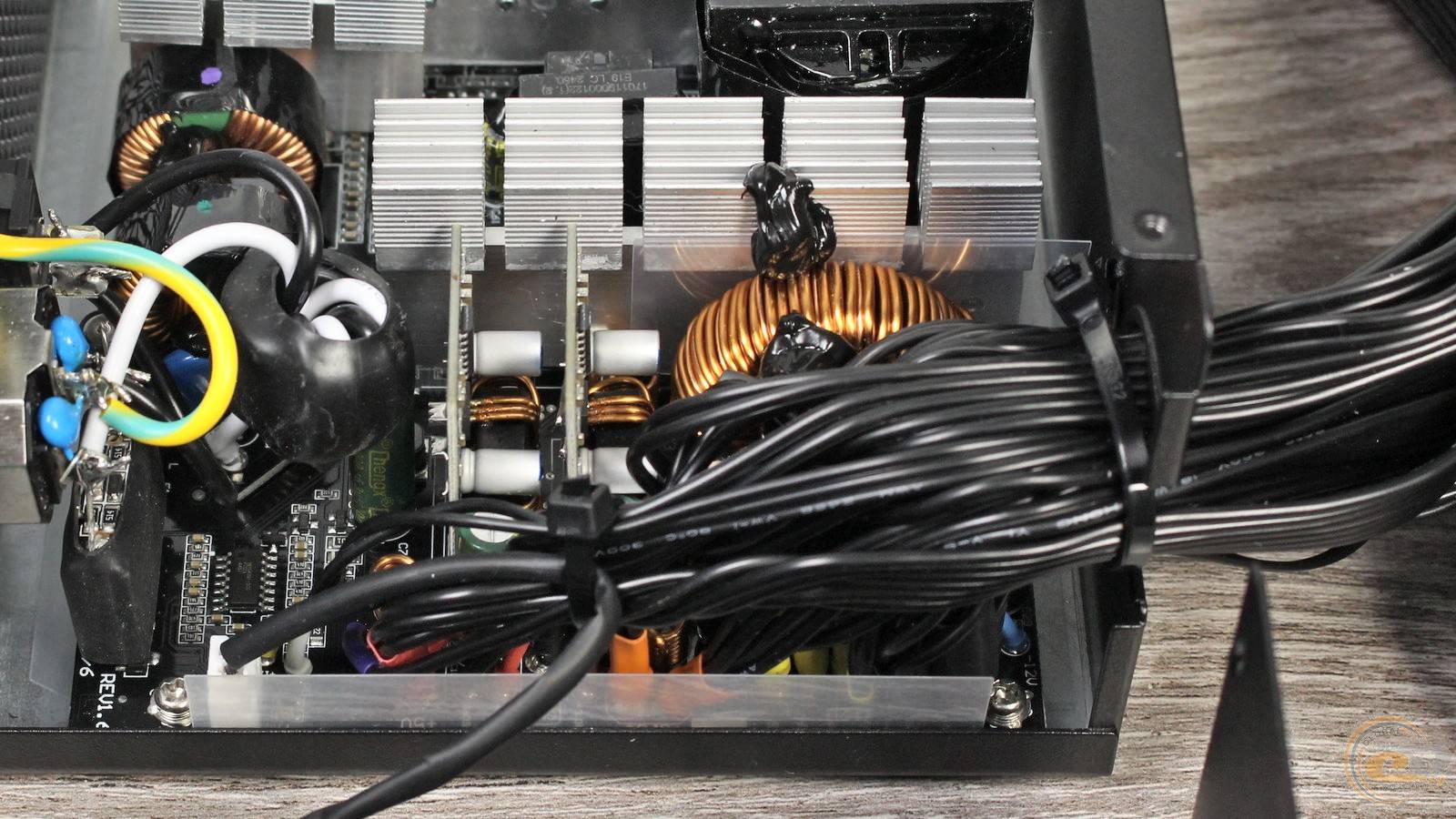

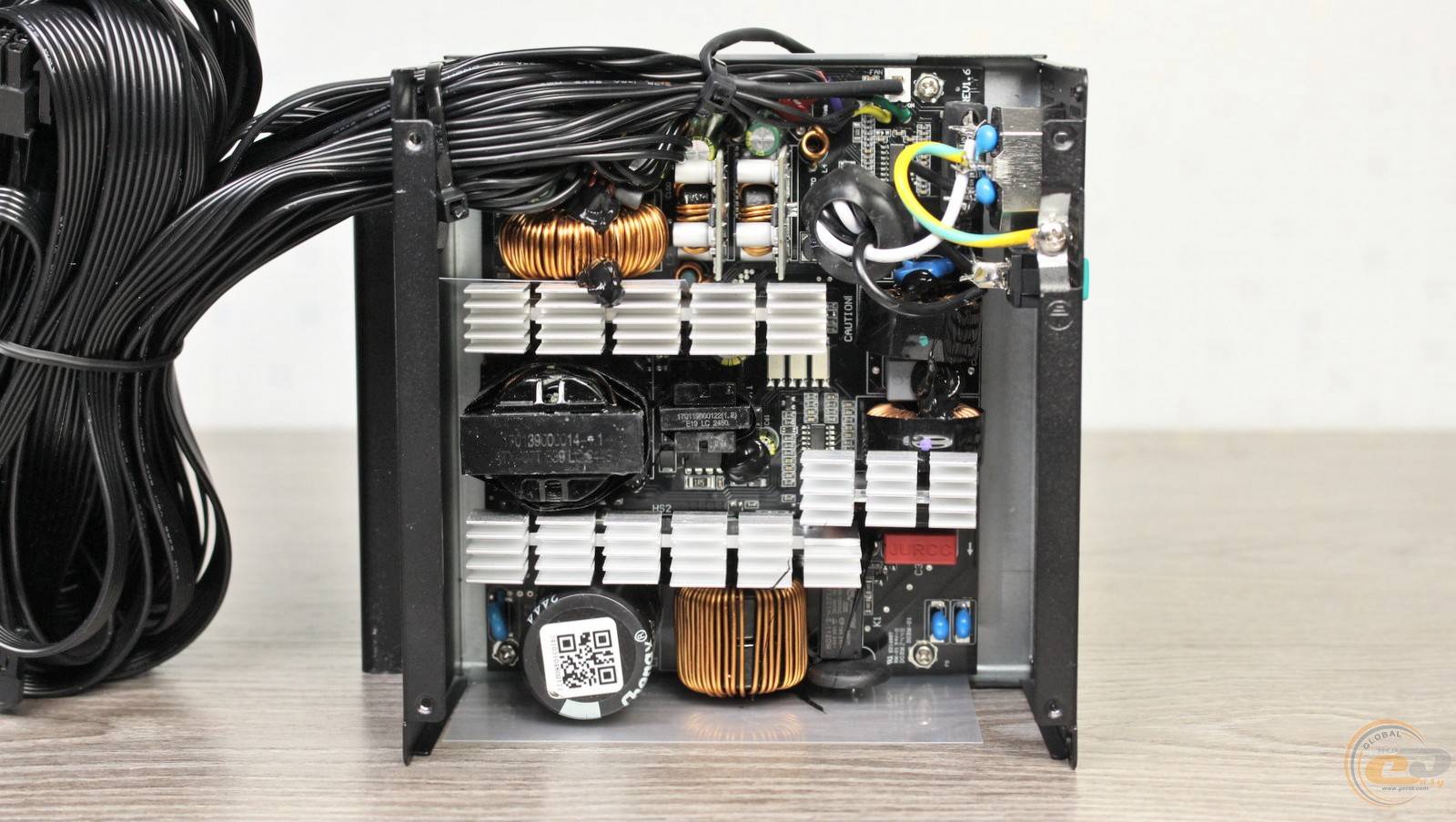

Всередині DeepCool PL800D наявні три радіатори: на діодних збірках, елементах первинного і вторинного кола.

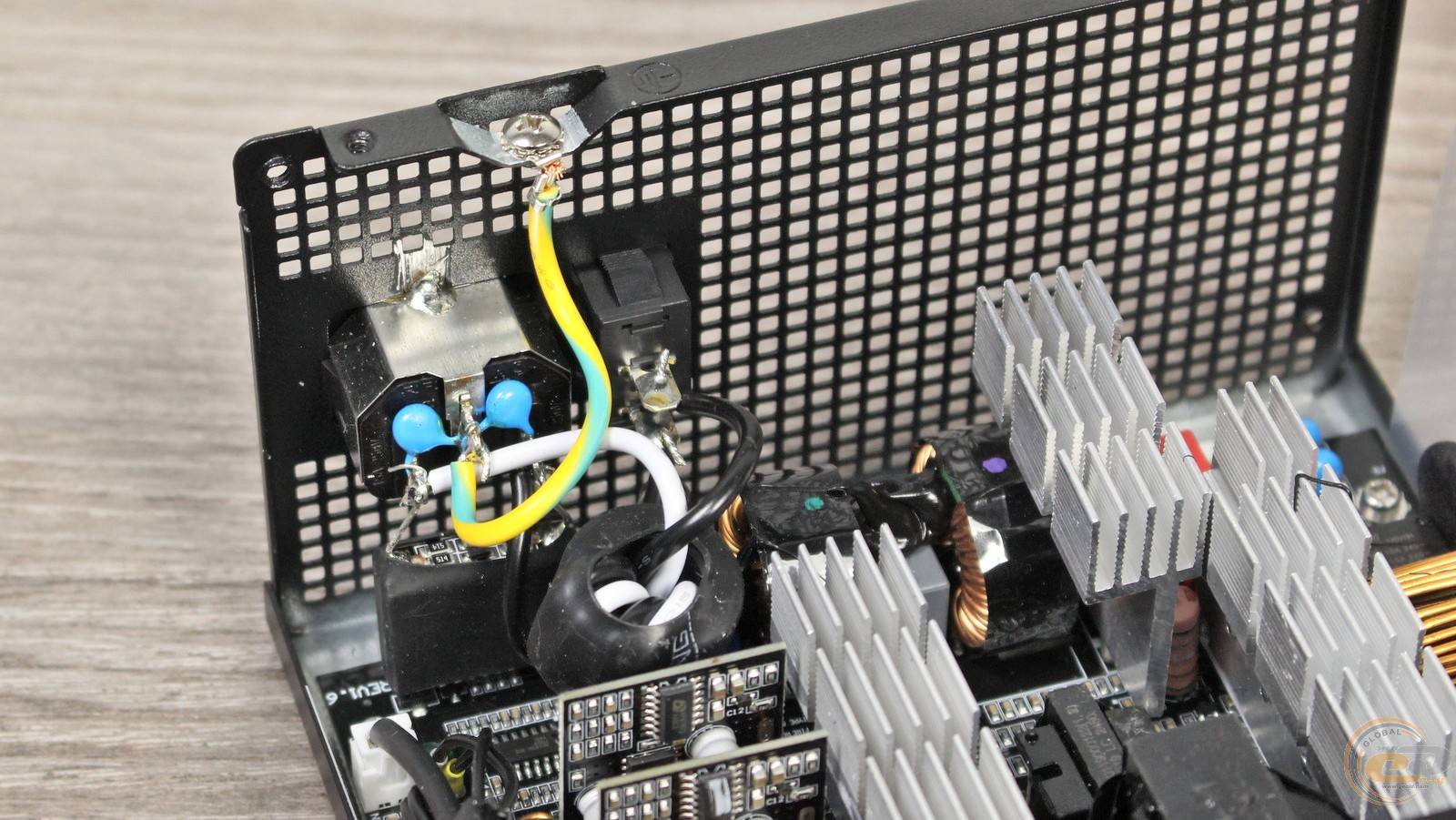

Переходимо до деталей. Вхідний електромагнітний фільтр набраний у повному складі: є два дроселі, X- і Y-конденсатори та варистор для грозозахисту.

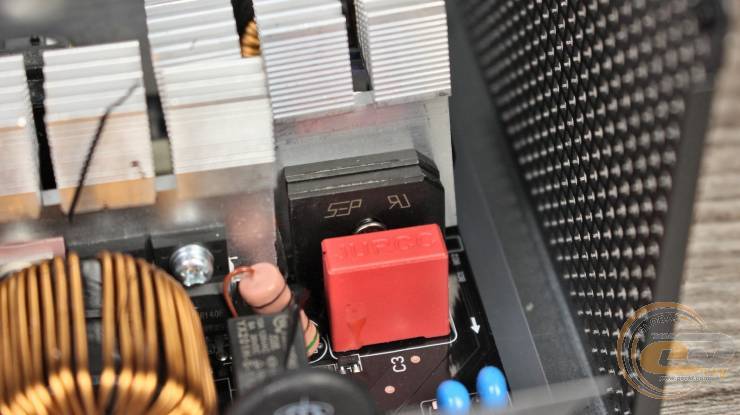

Для випрямлення струму використовуються два діодні мости, поміщені на спільному охолоджувачі. Щоправда, закріплені вони не з різних боків, а з одного, що зменшує ефективність тепловідведення.

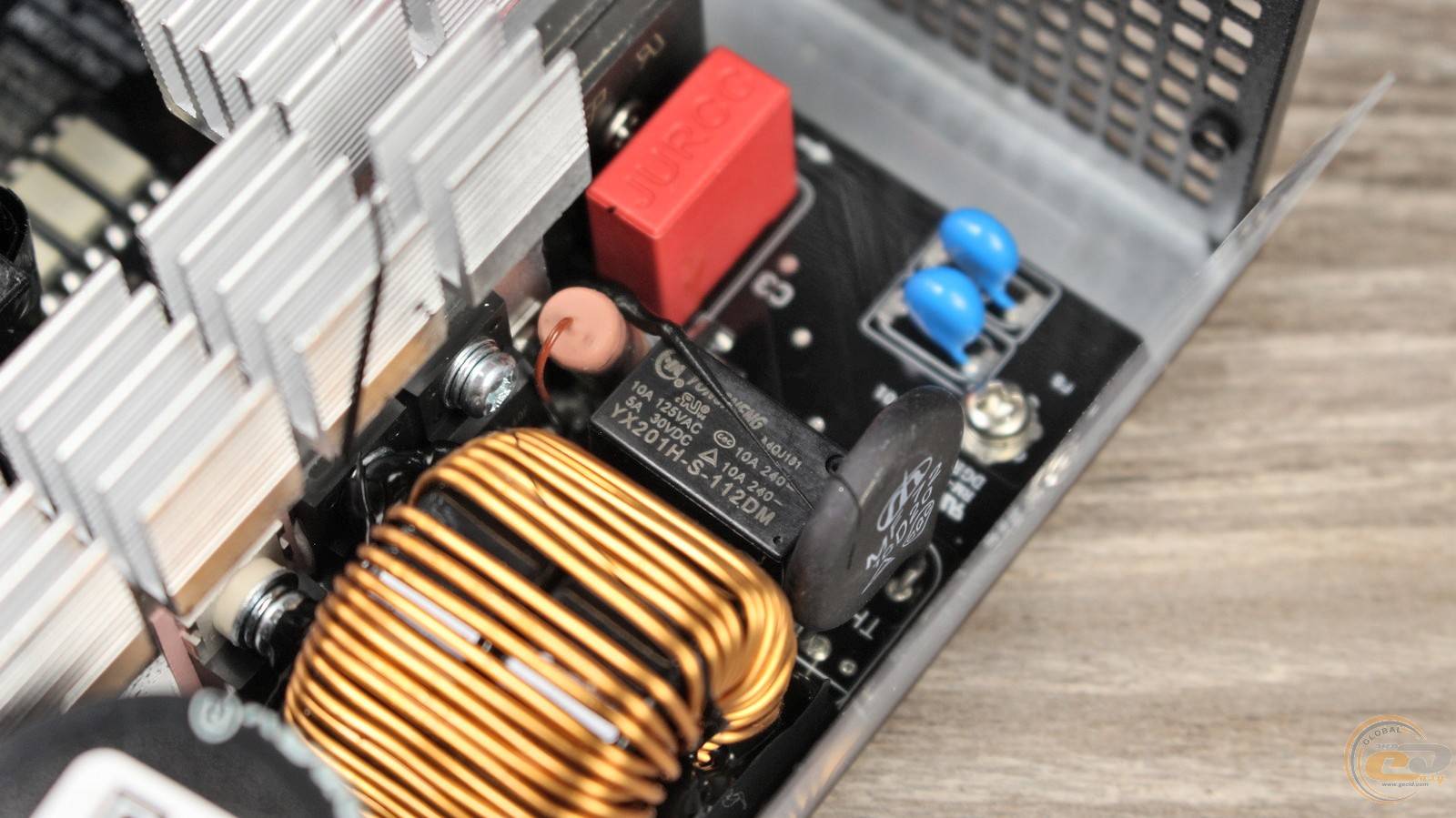

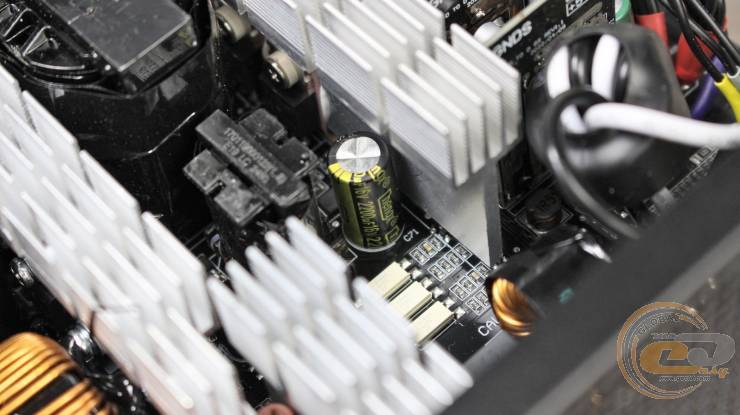

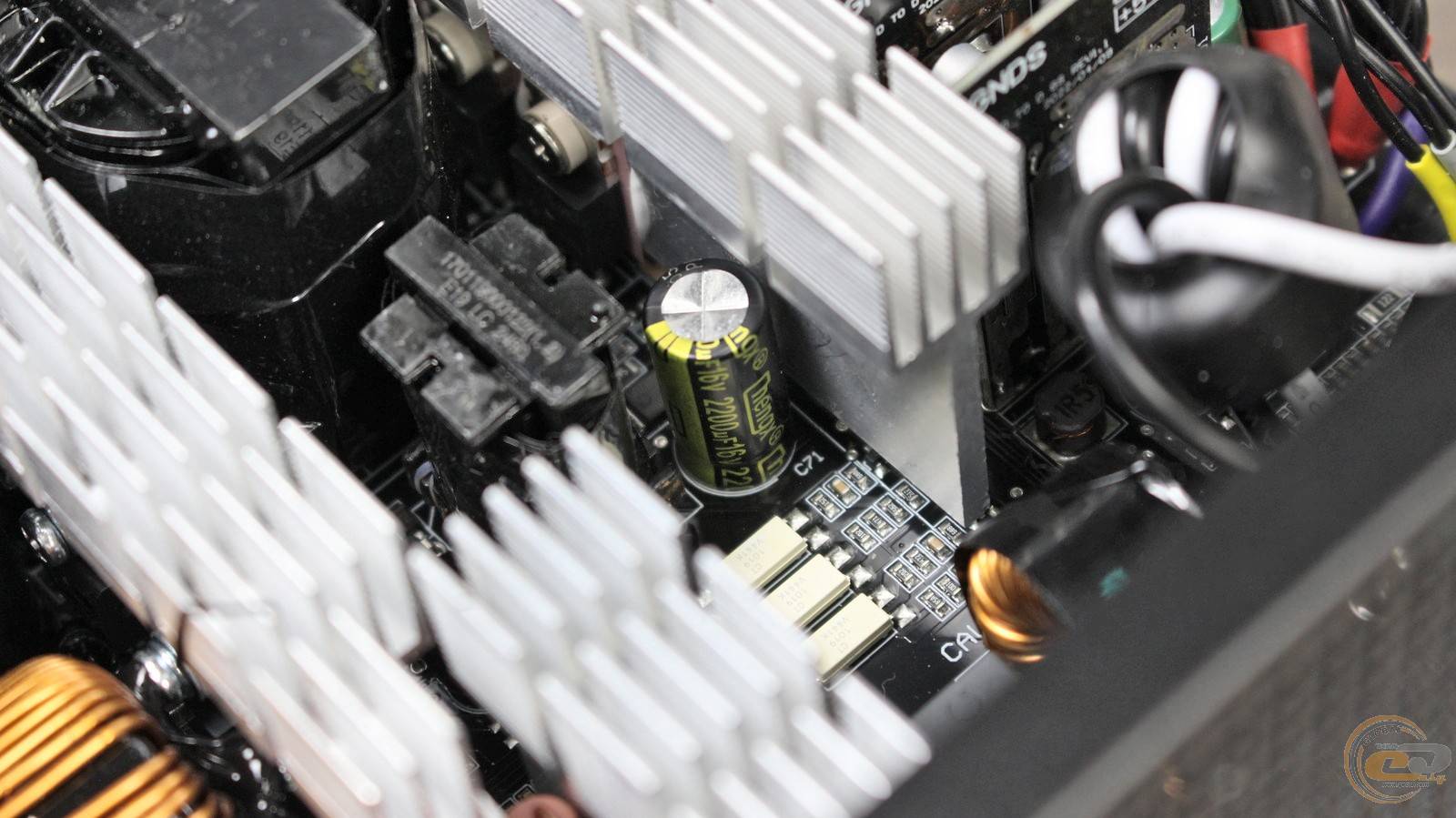

Поруч розпаяний терморезистор та реле для захисту від високих пускових струмів.

На ще одному радіаторі, розташованому по-сусідству, змонтовані два транзистори та діод Шотткі модуля APFC, які співпрацюють із габаритним дроселем.

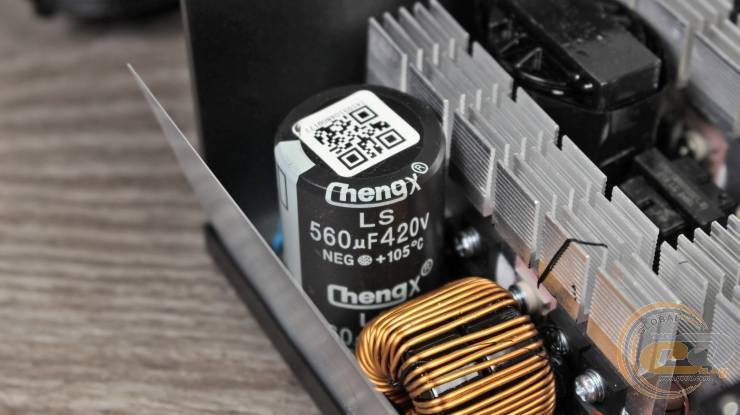

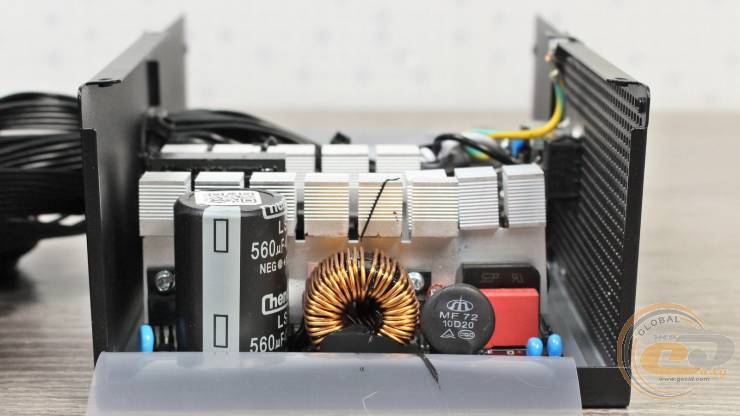

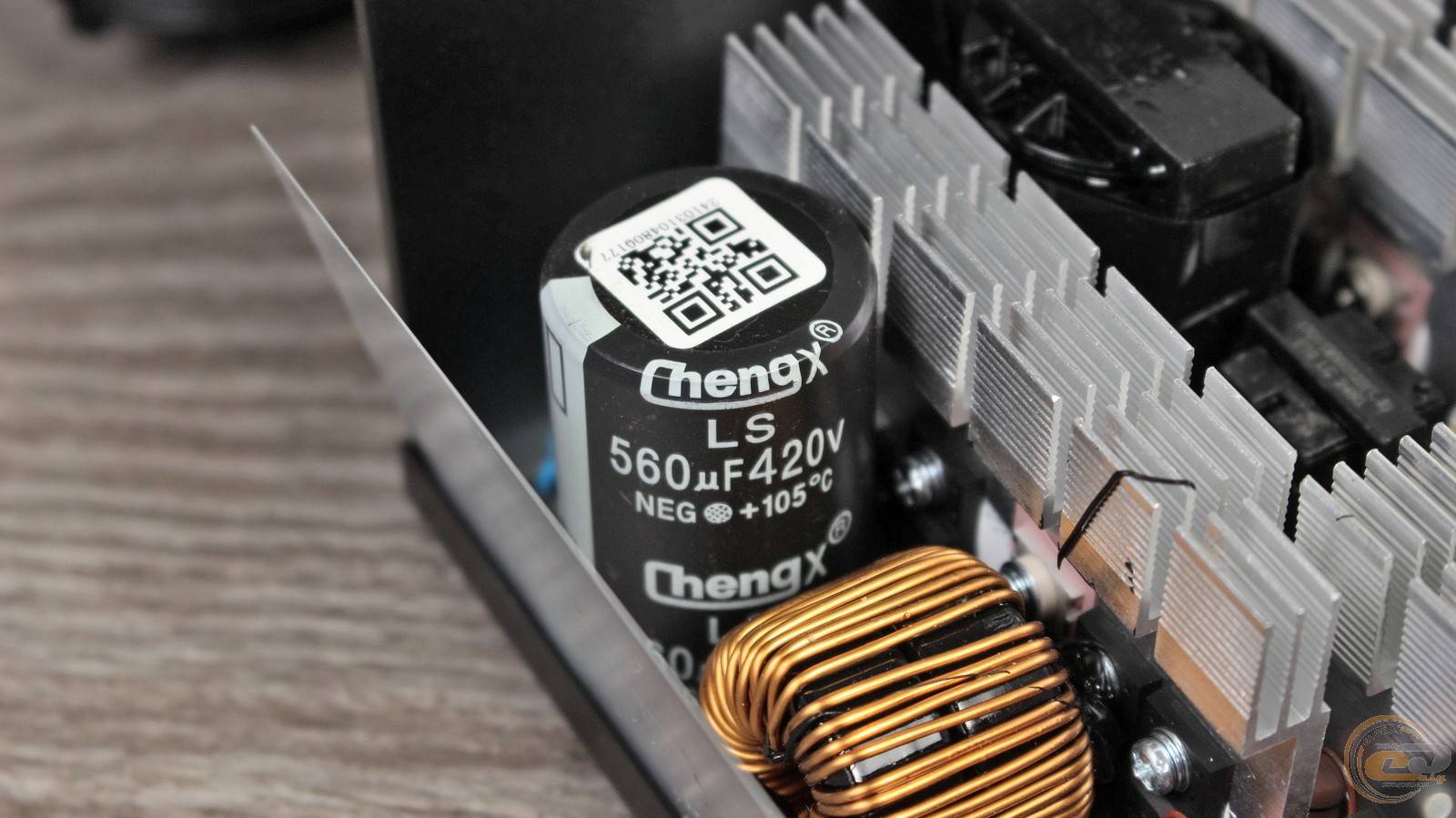

Вхідний конденсатор виробництва китайської компанії ChengX належить до високотемпературної серії і має ємність 560 мкФ — посередній показник для 800-ватного блока живлення.

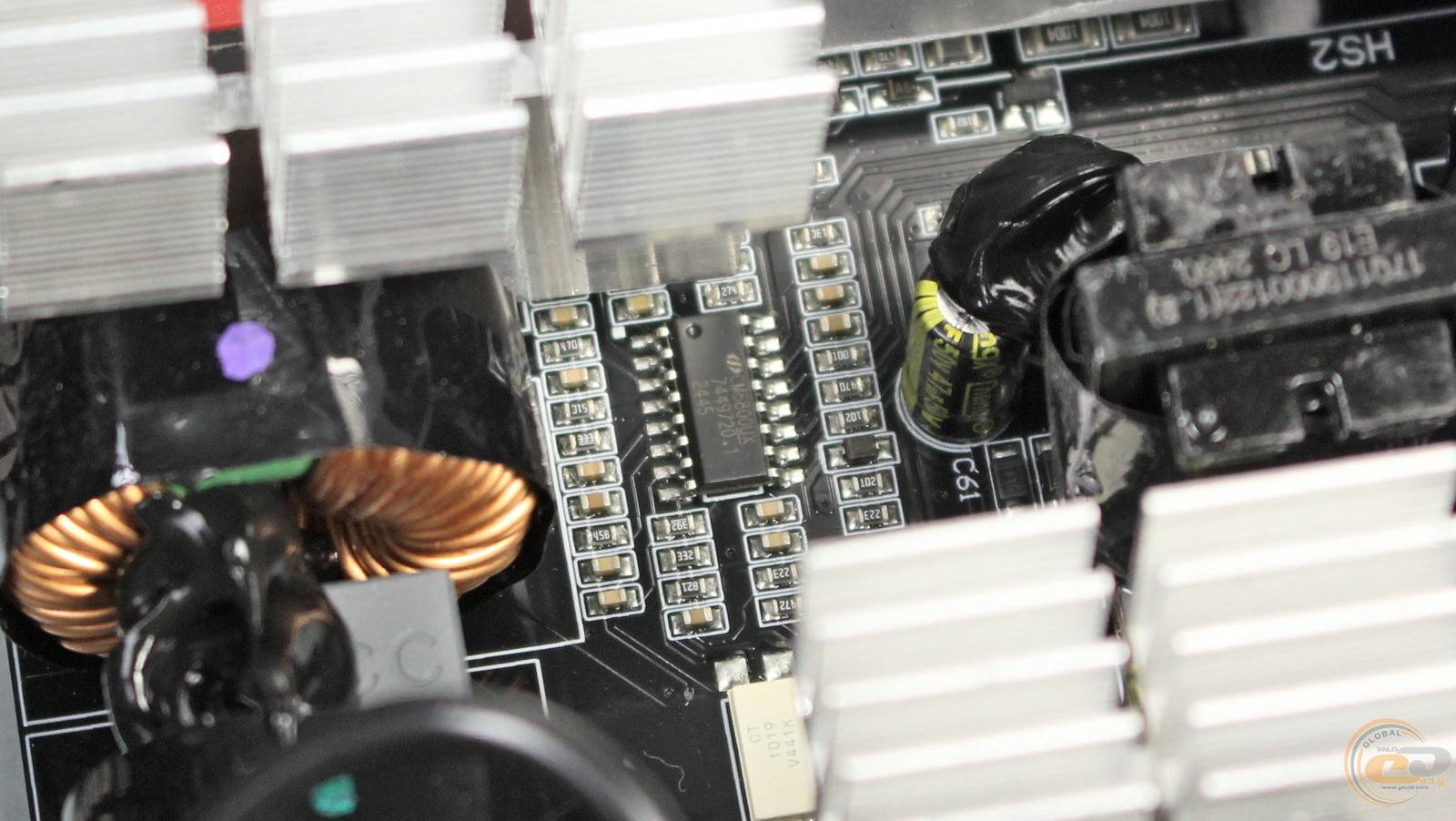

В основі джерела використовується двотактний прямоходовий перетворювач (Double Forward Topology) під керуванням ШІМ-контролера CM6800UX. За своєю схемотехнікою він нагадує недорогі бюджетні блоки живлення, утім має одну суттєву відмінність.

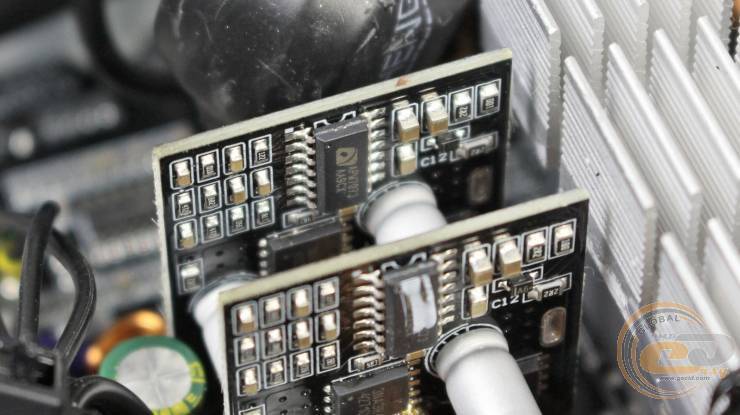

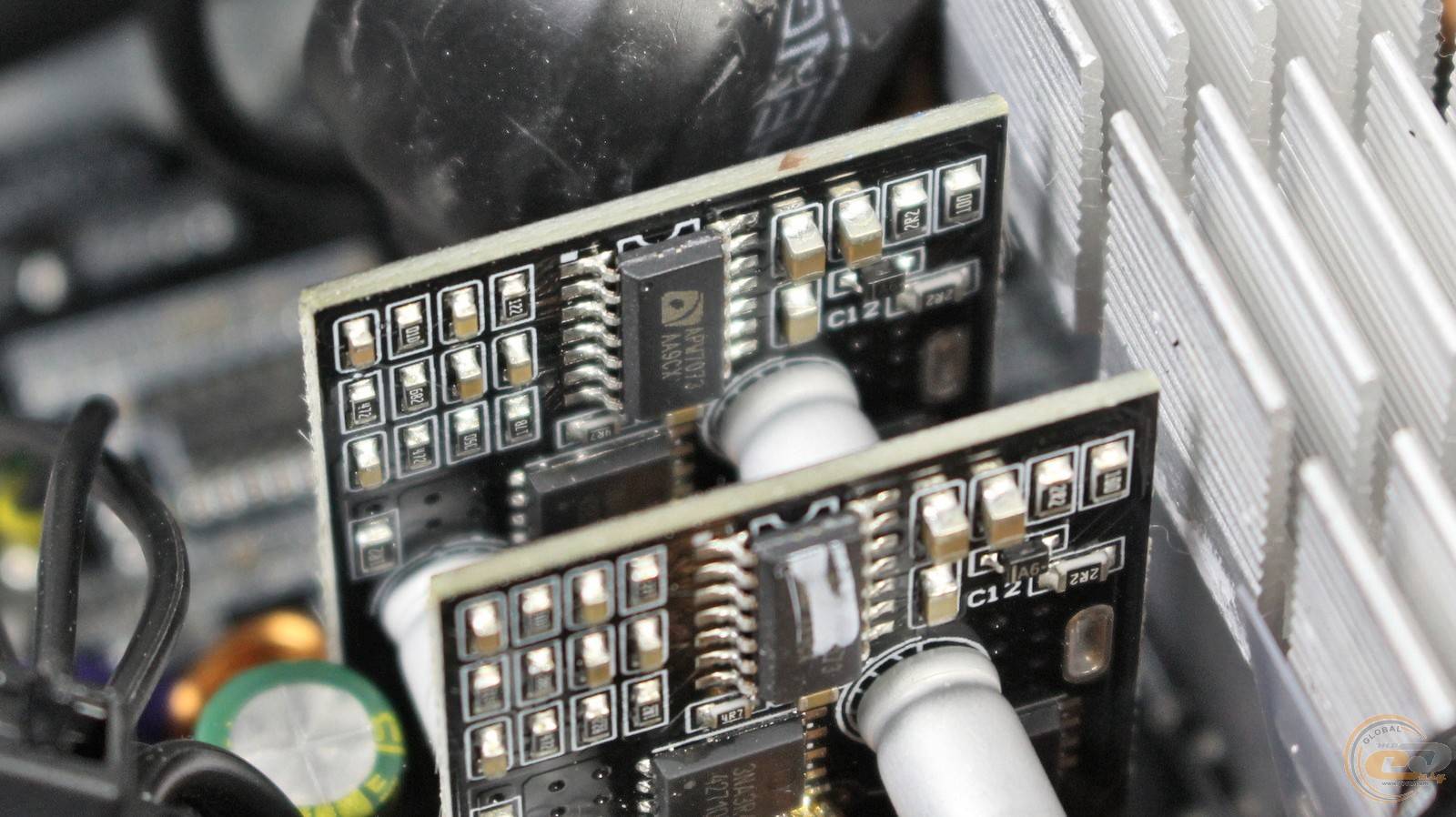

Замість групової стабілізації тут застосована роздільна — з використанням DC-DC-перетворювачів. За лінію +12В відповідає габаритний дросель, тоді як елементи на двох менших платах формують канали +3,3В та +5В.

Працюють вони під управлінням ШІМ-контролерів APW7073.

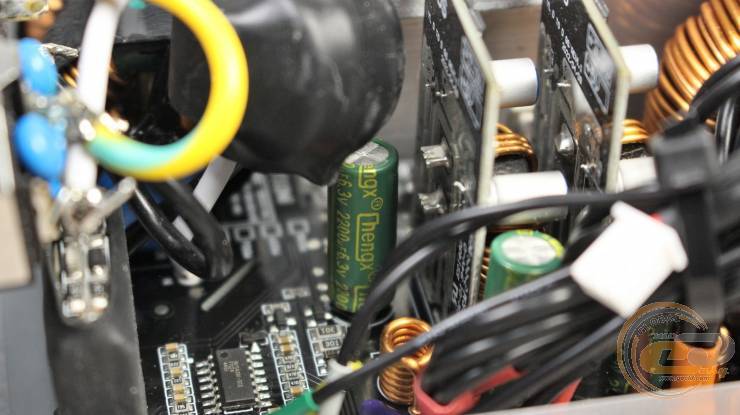

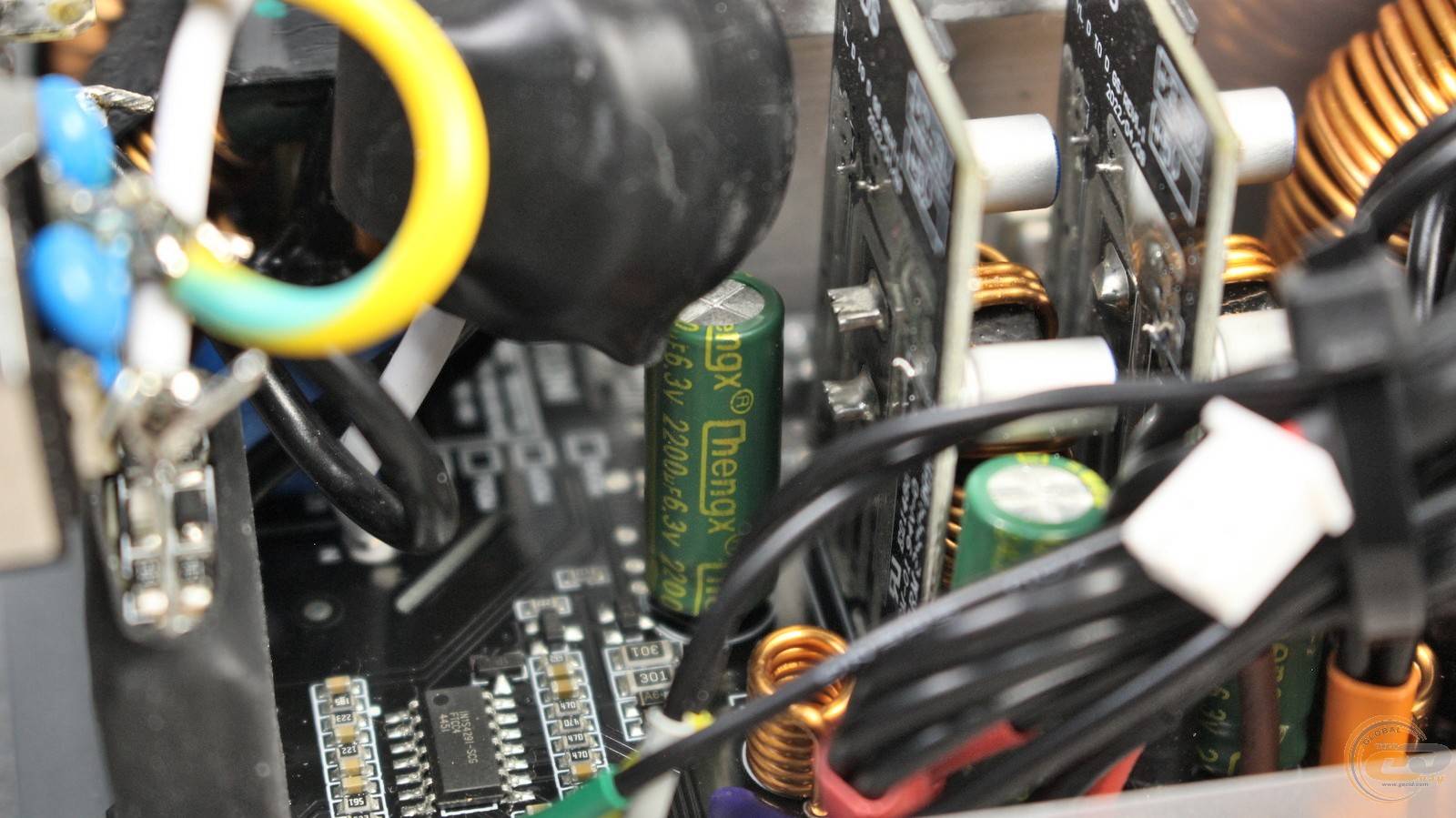

У вузлі фільтрації, як і в інших частинах плати, розпаяні конденсатори того ж китайського виробника ChengX.

Що ж до набору захистів DeepCool PL800D, то в наявності повний їх перелік:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

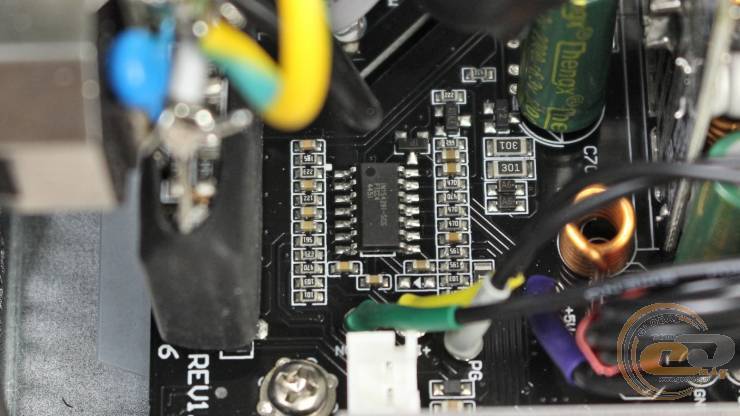

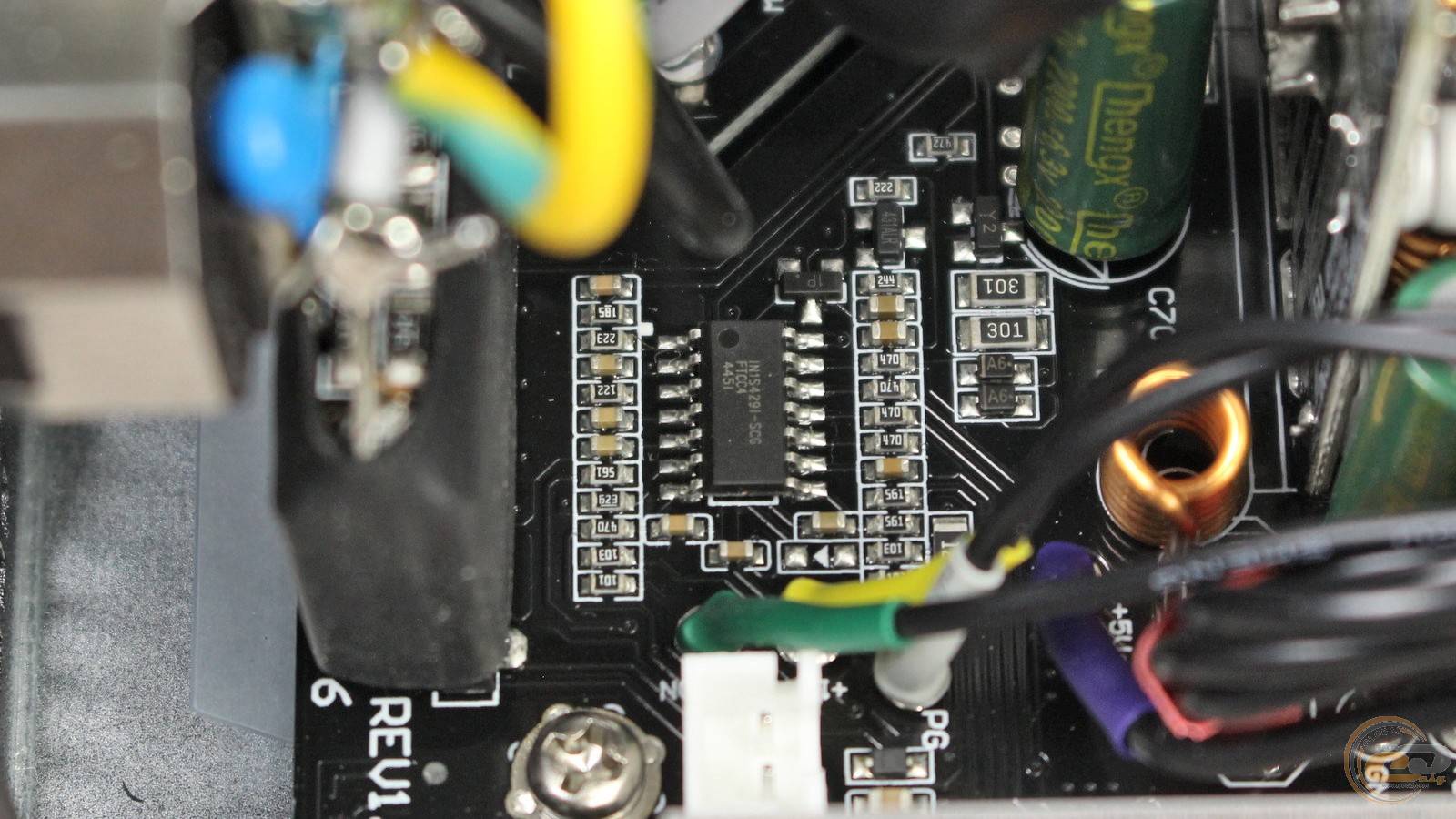

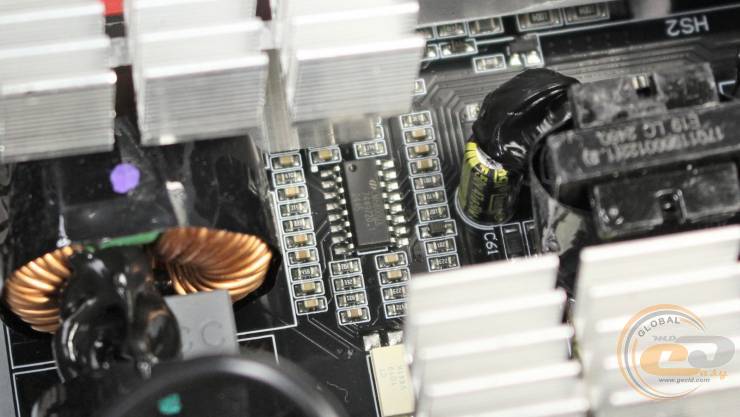

Для реалізації деяких із них використовується мікросхема-супервізор IN1S429I-SCG.

Крос-навантажувальні характеристики

Переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

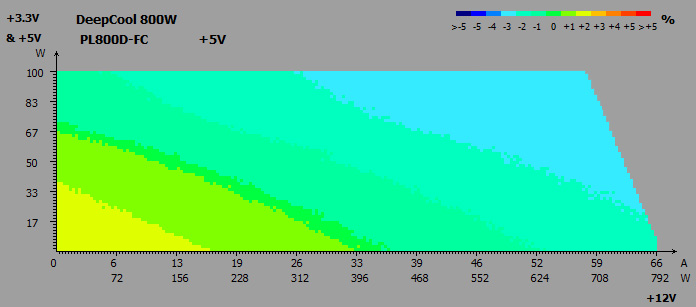

Під час крос-навантажувальних тестів на основних лініях DeepCool PL800D були зафіксовані такі відхилення:

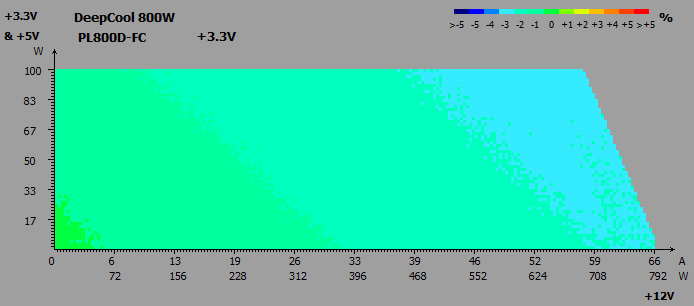

• лінія +3,3В: від -3% до 0%;
• лінія +5В: від -3% до +2%;

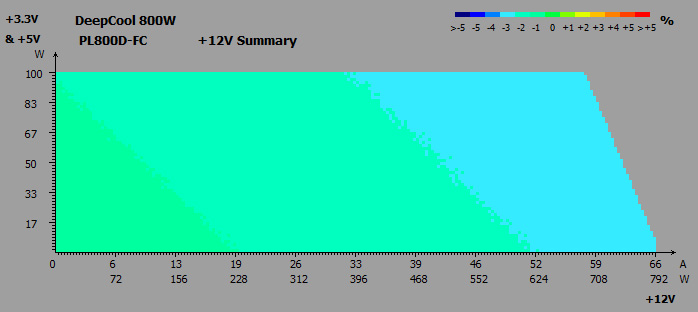

• лінія +12В: від -3% до -1%.

Роздільна стабілізація дає про себе знати вузьким діапазоном відхилення напруг — на всіх трьох каналах вони не виходили за межі ±3%.

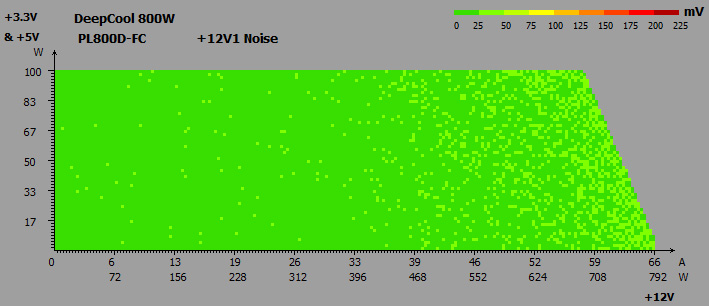

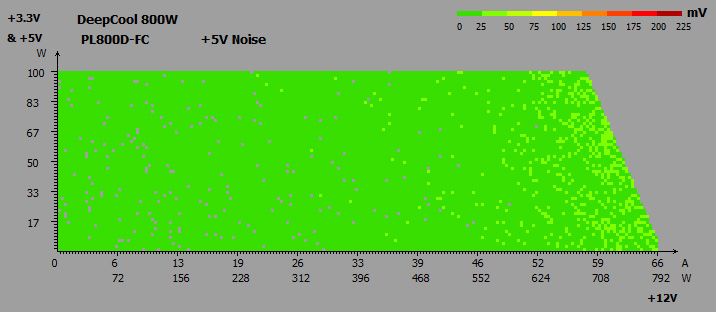

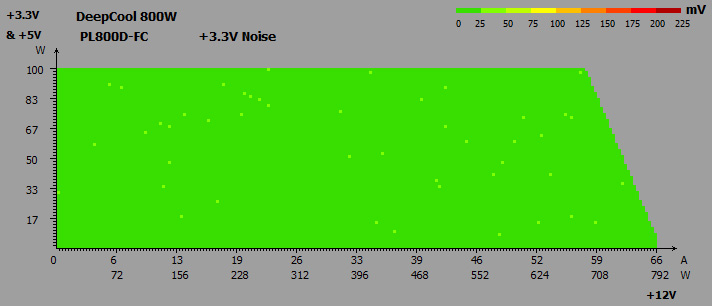

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Пульсації також виявилися невеликими — в усіх трьох випадках вони знаходилися у межах 50 мВ.

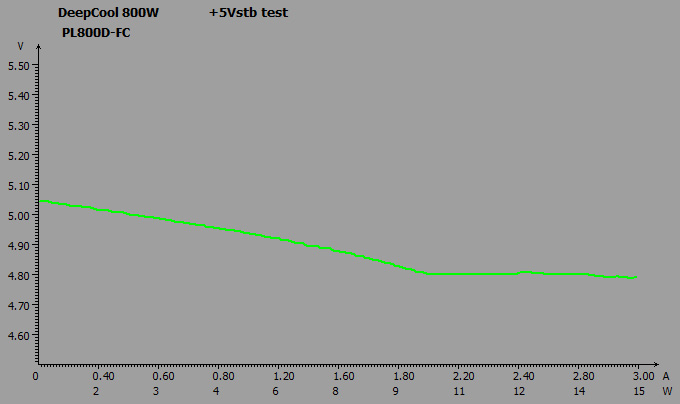

Чергова лінія живлення + 5VSB

Все в нормі і з напругою чергової лінії живлення. Залежно від навантаження, вона змінюється у допустимих межах: від 5,04 до 4,79 В, або від +0,8% до -4,4%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC, набраний у повному складі, також добре справляється зі своїми обов'язками. Так, максимальне значення коефіцієнта PF рівне 0,98 при номінальних 800 Вт.

ККД

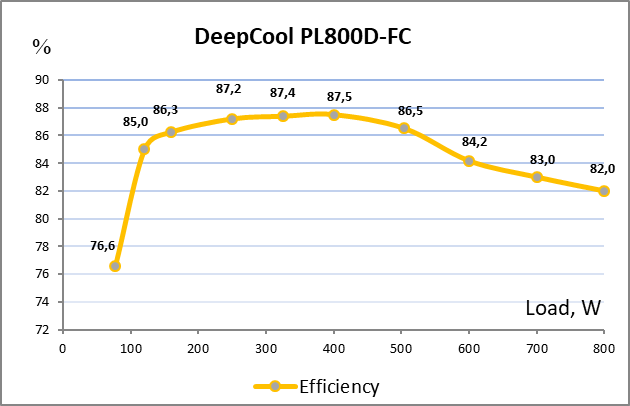

Енергоефективність блока живлення відповідає сертифікату 80 PLUS Bronze, адже за навантаження 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 81%, 85% і 81% відповідно.

Крім того, пристрій має сертифікацію Cybenetics Silver, яка свідчить про високу енергоефективність лінії +5VSB — понад 72%, а також низьке енергоспоживання у вимкненому стані — менше 0,23 Вт.

Система охолодження і температурний режим

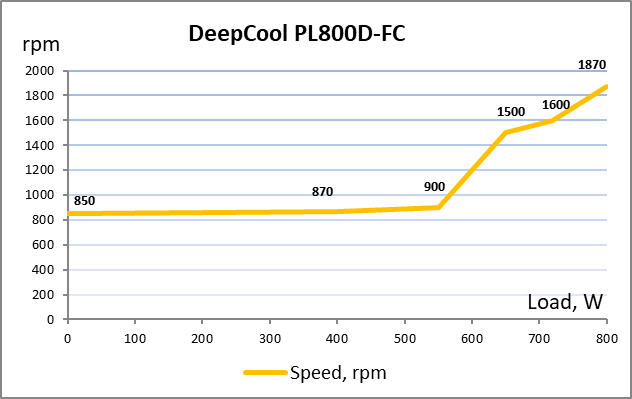

До навантаження 550 Вт пропелер дуже тихо обертається з частотою 850-900 об/хв. До 650 Вт при частоті обертання 1500 об/хв і нижче вертушка все ще залишається тихою. Далі швидкість поступово досягає максимальних 1870 об/хв, при цьому рівень шуму залишається нижчим за середній.

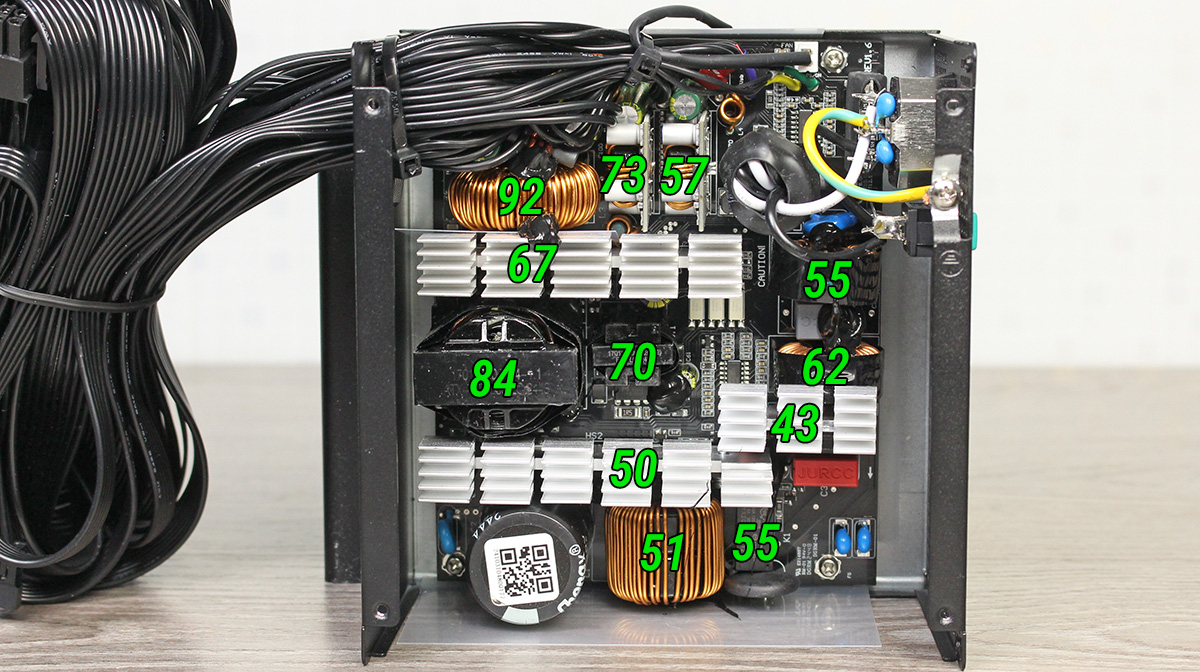

Після 15-хвилинного навантаження потужністю 750 Вт головний трансформатор прогрівся до 84°C, що є цілком прийнятним показником. Водночас температура дроселя лінії +12В досягла 92°C — це вже доволі високе значення. До того ж він додатково нагріває розташовані поруч конденсатори. З огляду на це, даний блок живлення доцільно експлуатувати при навантаженні не вище 650–700 Вт.

Під час даного тестування температура в приміщенні становила +25°C.

Практичні випробування на реальній конфігурації

Цікаво було побачити, як DeepCool PL800D поводить себе на реальній системі. Для тесту було зібрано потужний ПК із 12-ядерним 24-потоковим процесором AMD Ryzen 9 5900X та відеокартою ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition із TDP близько 450 Вт.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (x8 PCIe 4.0)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Завдяки роздільній стабілізації вдалося уникнути просідання напруг нижче номіналу. Відхилення не перевищували 3,6%, а різниця між значеннями в простої і при навантаженні становила до 1%. Особливо сподобався стан каналу +12В — він залишався максимально стабільним, фактично на рівні топових рішень.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника дуже низьким енергоспоживанням у вимкненому стані комп'ютера (2 Вт) і в сплячому режимі (4 Вт).

Підсумок

Блок живлення DeepCool PL800D приваблює відносно доступною ціною — близько ₴3800 або $90.

За ці кошти покупець отримує сучасний пристрій із 450-ватним кабелем PCIe 5.1 (12V-2x6), DC-DC-перетворювачами у вторинному колі, плоскими кабелями-шлейфами, повним набором захистів і свіжим фірмовим дизайном. До цього додаються висока енергоефективність (80 PLUS Bronze та Cybenetics Silver) і 5-річна гарантія — тоді як у більшості конкурентів у цьому ціновому сегменті вона становить лише 2-3 роки.

Вихідні показники пристрою також заслуговують похвали: просідання напруги нижче номіналу не спостерігається, а відхилення залишаються мінімальними, особливо на найзатребуванішому каналі +12В. На додачу блок живлення відзначається порівняно тихою і комфортною роботою у всьому діапазоні навантажень.

Втім, не обійшлося і без компромісів. Дросель каналу +12В сильно нагрівається, додатково підігріваючи розташовані поруч конденсатори. Тому навантаження блока живлення понад 650-700 Вт може значно скоротити термін служби. Також у більшості вузлів застосовані китайські конденсатори ChengX. Виняток становлять лише плати DC-DC-перетворювачів, де традиційно використовуються полімерні елементи.

Переваги:

• хороший рівень ККД (80 PLUS Bronze та Cybenetics Silver);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні потужної конфігурації;
• наявність усіх видів захистів;
• три 6+2-контактні роз’єми PCIe та один 450-ватний PCIe 5.1 (12V-2x6) для під’єднання відеокарт;
• зручні в укладанні плоскі кабелі-шлейфи;
• комфортний рівень шуму на всьому діапазоні навантажень;
• 5 років гарантії.

Особливості:

• використання у всіх вузлах китайських електролітичних конденсаторів.

Автор: Олесь Пахолок

Висловлюємо подяку компанії DeepCool за наданий для тестування блок живлення.
