Огляд be quiet! DARK POWER 14 1000W: чергове оновлення топового блока живлення

Нещодавно флагманська лінійка «титанових» блоків живлення be quiet! DARK POWER отримала чергове оновлення — цього разу з індексом «14». Якщо раніше в її складі були моделі потужністю 750, 850 та 1000 Вт, то тепер стартовою стала версія на 850 Вт, а вершину займає 1200-ватний флагман.

Звісно, зміни торкнулися не лише зовнішнього оформлення, а й внутрішнього наповнення. Пропонуємо розібратися в них детальніше на прикладі «золотої середини» серії — be quiet! DARK POWER 14 1000W.

Специфікація

Модель	be quiet! DARK POWER 14 1000W
Тип	ATX12V 3.1 / EPS12V
Номінальна потужність, Вт	1000
Пікова потужність, Вт	1100
Потужність ліній +12В, Вт	996
Потужність ліній +3,3В і +5В, Вт	12
Кількість ліній +12В	4
Сила струму каналів +12В1 та +12В2, А	33
Сила струму каналів +12В3 та +12В4, А	40
Сила струму каналу +5В, А	24
Сила струму каналу +3,3В, А	25
Максимальний струм каналу -12В, А	0,5
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	200 – 240
Частота напруги живлення, Гц	50 – 60
Вхідна сила струму, А	7
ККД, %	≥95
Сертифікація 80 PLUS	Titanium
Сертифікація Cybenetics	Titanium
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	600 Вт
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	FDB (гідродинамічний)
Максимальна швидкість обертання вентилятора, об/хв	2100
Максимальний рівень шуму вентилятора, дБА	18,2
Захисти	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Розміри (Д х Ш х В), мм	175 x 150 x 86
Вага, кг	2,2
Гарантія, років	10
Сайт виробника	be quiet!
Сторінка продукту	be quiet! DARK POWER 14 1000W

Паковання та комплект постачання

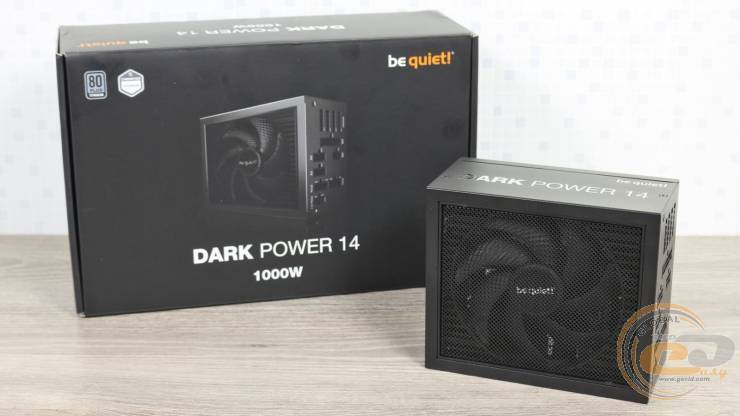

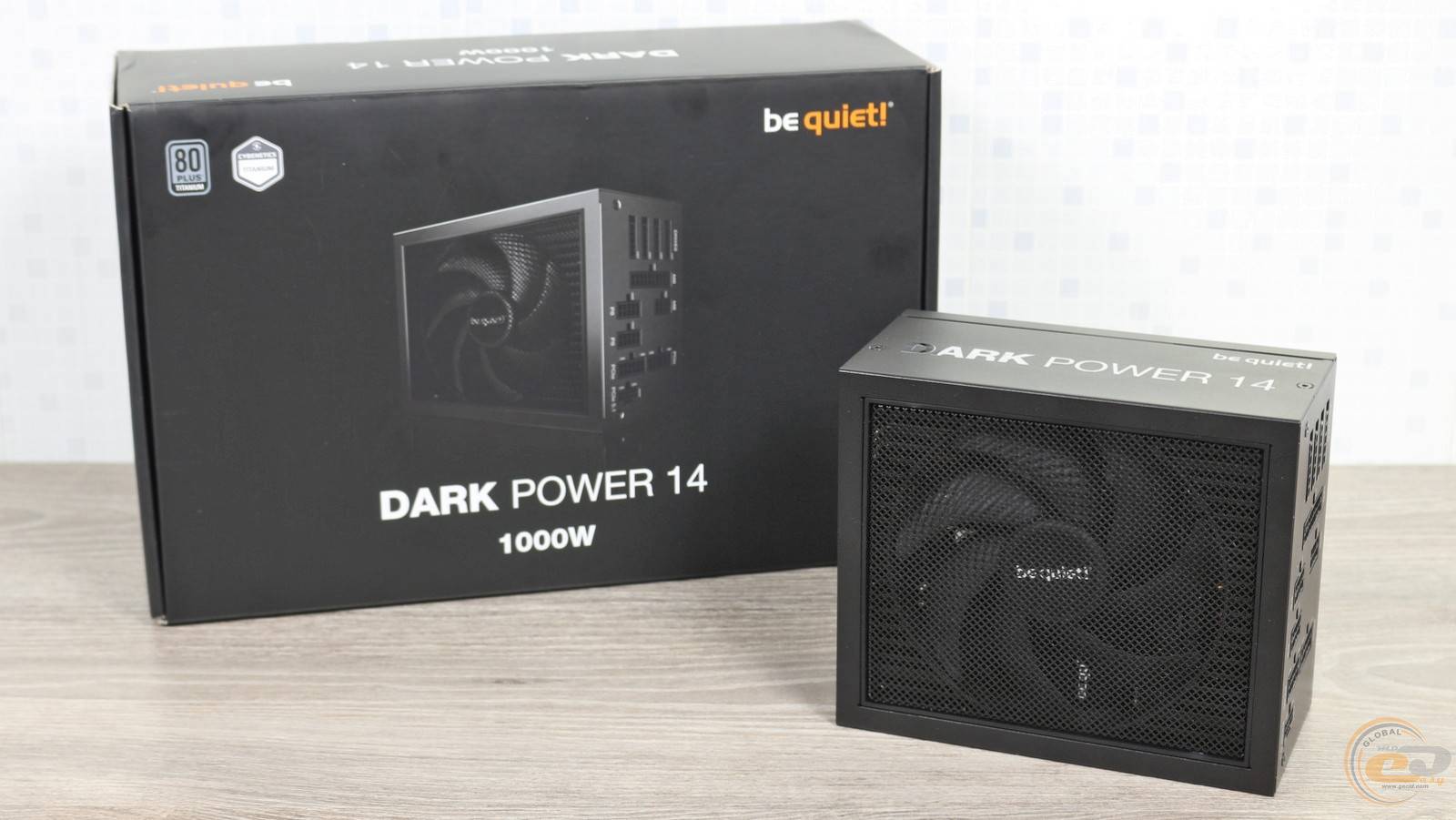

Уже з перших секунд зрозуміло, що перед нами топове рішення: на пакованні гордо красуються одразу два «титанових» сертифікати енергоефективності — 80 PLUS і Cybenetics. На звороті наведено таблицю з основними електротехнічними параметрами, а детальнішу інформацію можна знайти на офіційному сайті, просто відсканувавши QR-код.

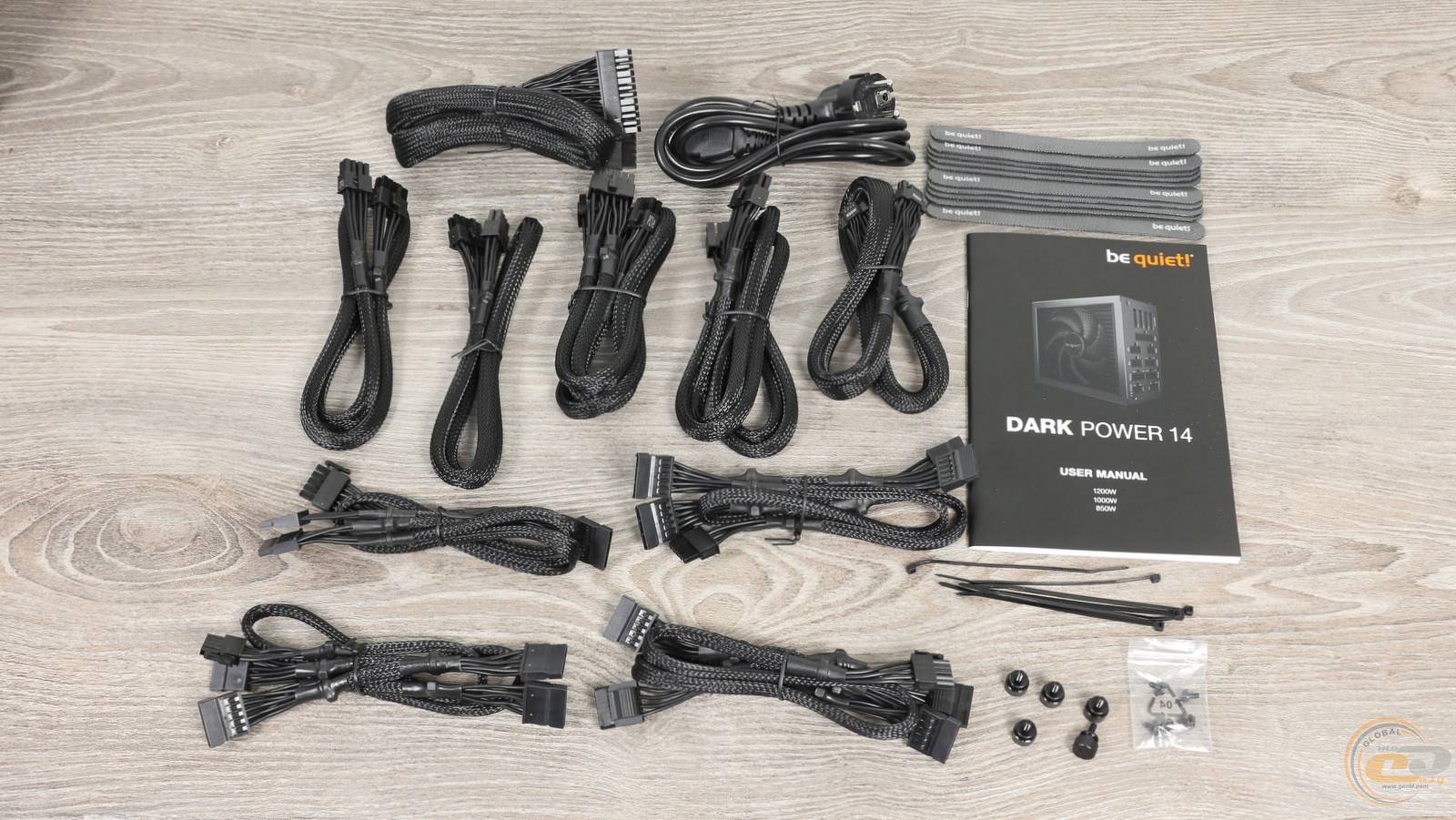

Комплектація пристрою доволі багата. До неї увійшли:

• кабель живлення;
• модульні кабелі;
• багаторазові та одноразові стяжки для проводів;
• два набори кріпильних гвинтів;
• паперова документація.

Зовнішній вигляд

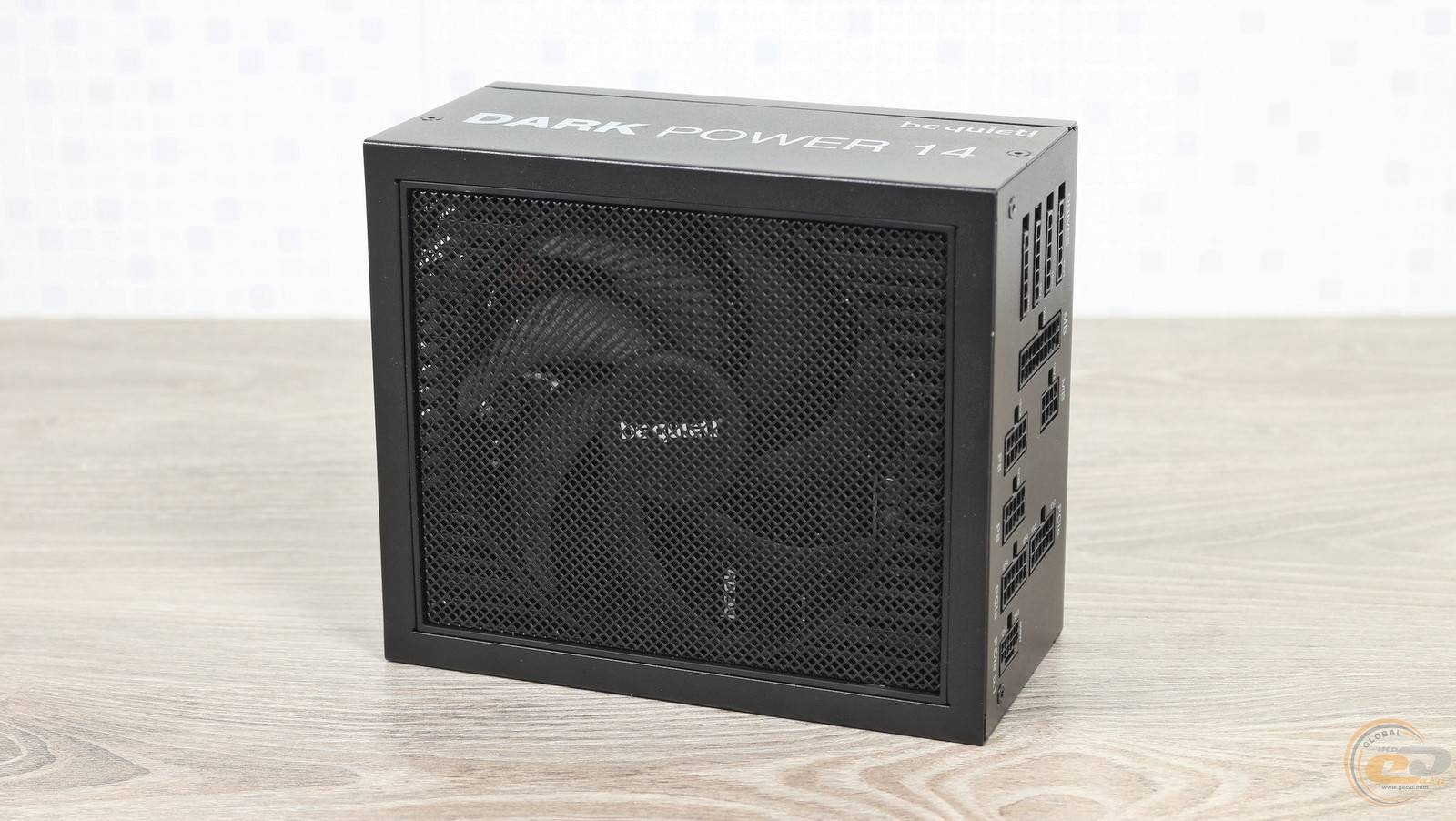

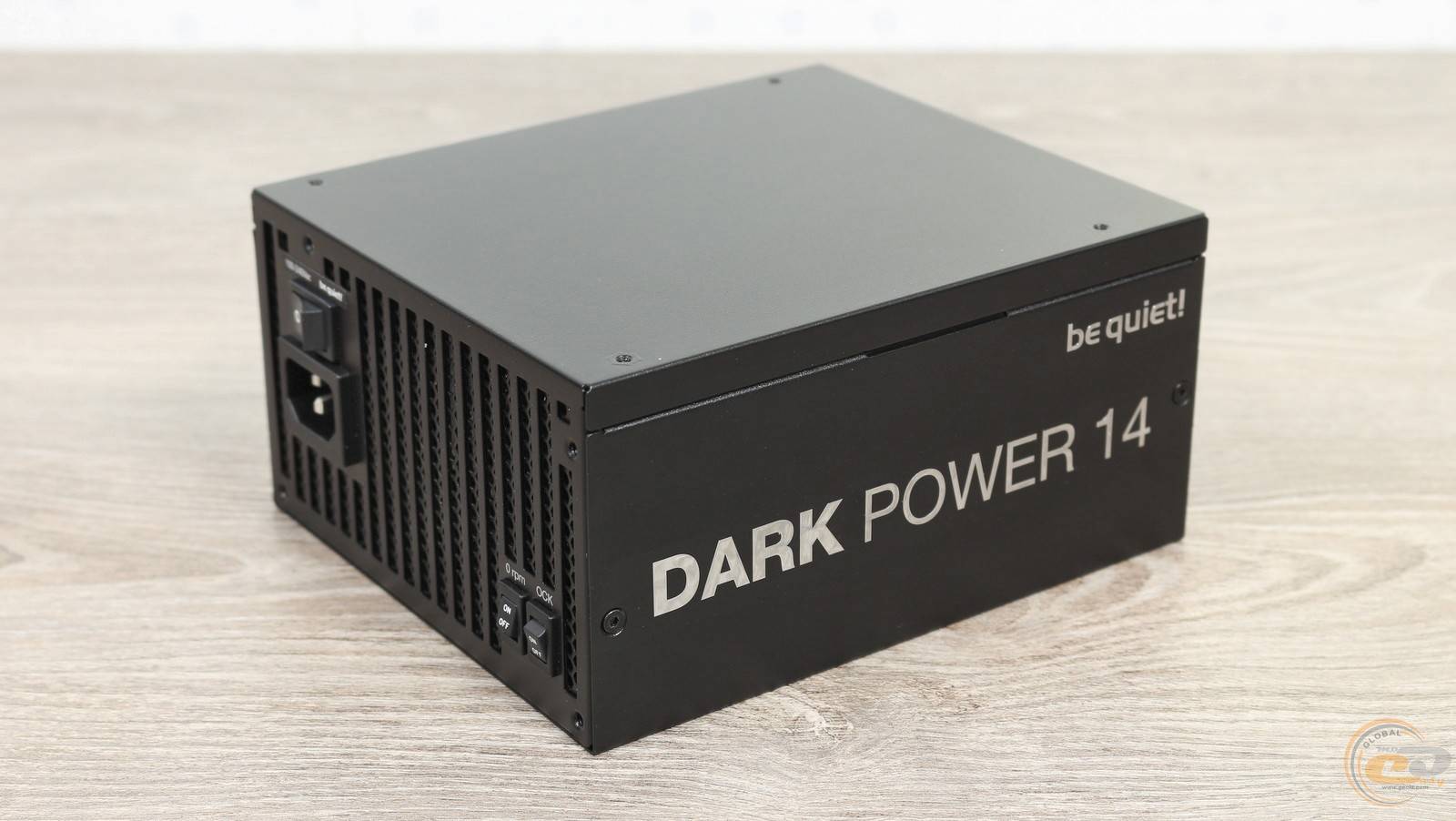

З першого погляду відрізнити be quiet! DARK POWER 14 1000W від моделей попереднього покоління непросто. Фірмовою «візитівкою» залишилася прямокутна сіточка, що прикриває 135-мм вентилятор із логотипом виробника. Незмінними є й габарити блока — 175 × 150 × 86 мм.

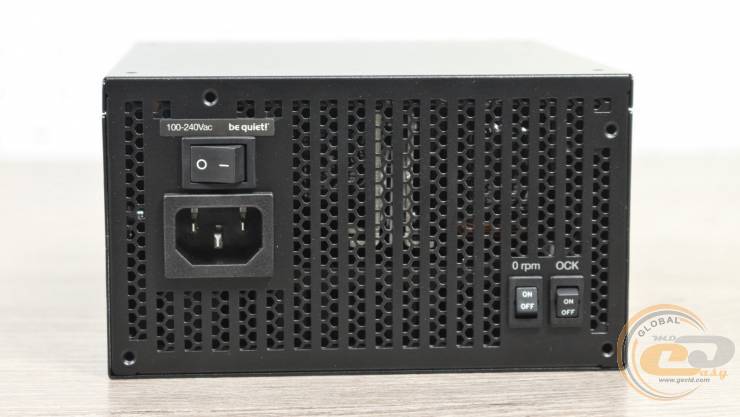

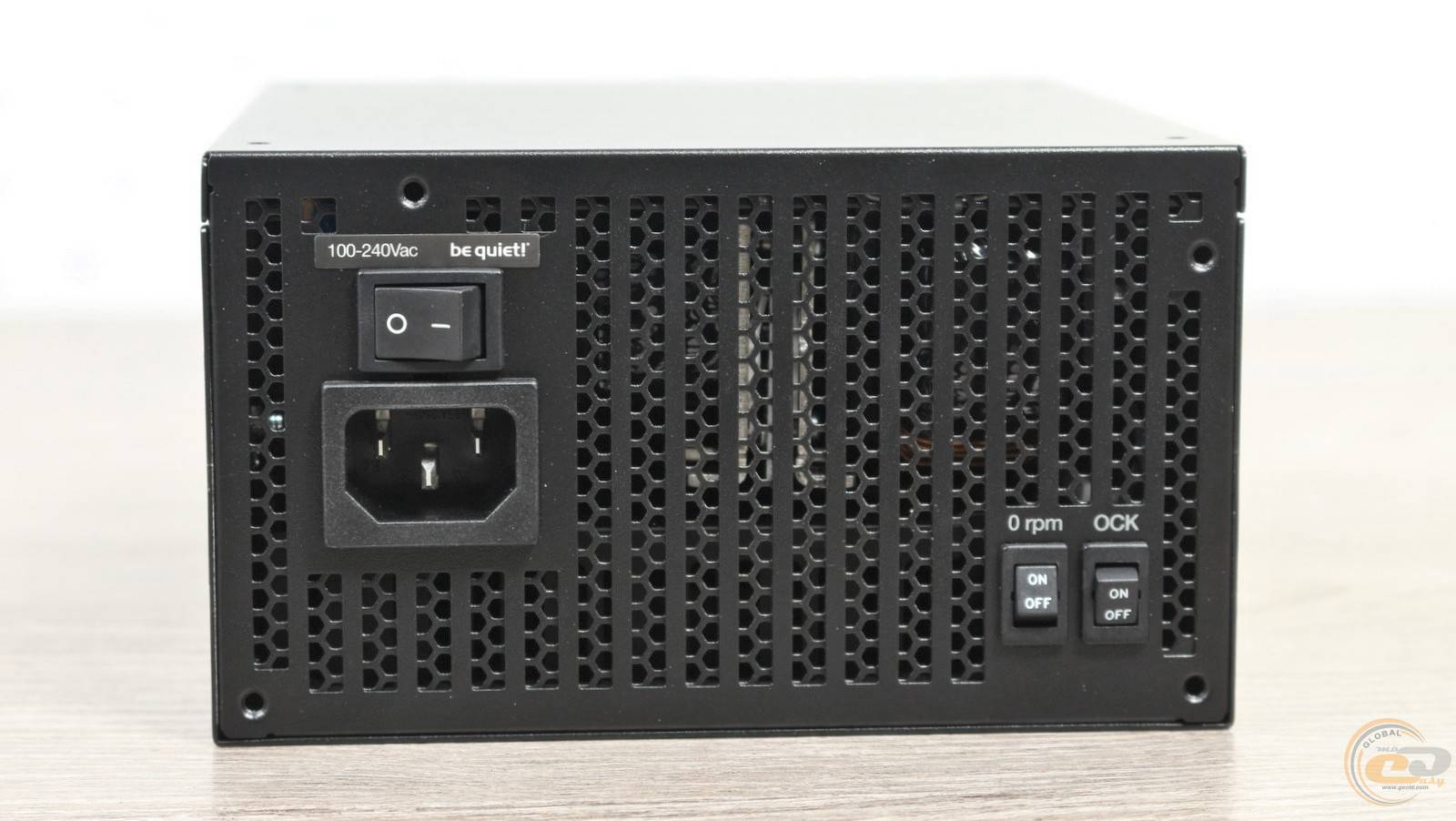

Втім, як не дивно, саме тильна сторона «видає» новинку. Вимикач, розʼєм живлення та продовгасті вентиляційні прорізи — усе це знайоме ще з попередніх поколінь, відколи пристрої серії DARK POWER отримали сертифікат 80 PLUS Titanium замість «платинового».

А ось дійсно новими елементами є пара додаткових перемикачів. Один із них відповідає за активацію гібридного режиму роботи вентилятора, а інший — позначений як «OCK» — дозволяє об’єднати чотири лінії +12В в одну. Нагадаємо, у попередників цю функцію виконувала зовнішня кнопка, яку потрібно було вставляти в один зі слотів розширення в тильній частині корпусу ПК. До речі, перемикати режими нею можна лише у вимкненому стані пристрою.

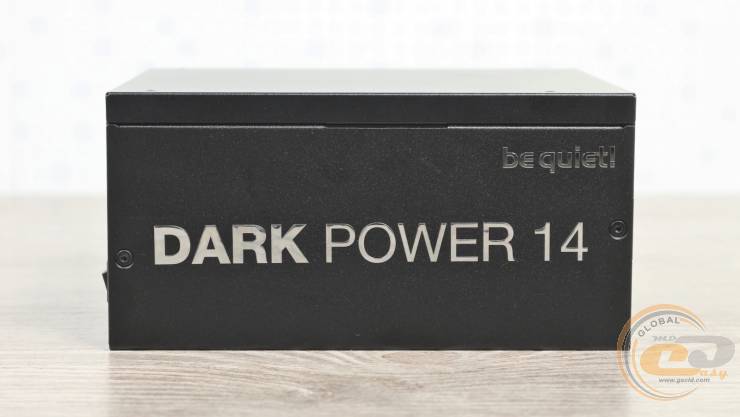

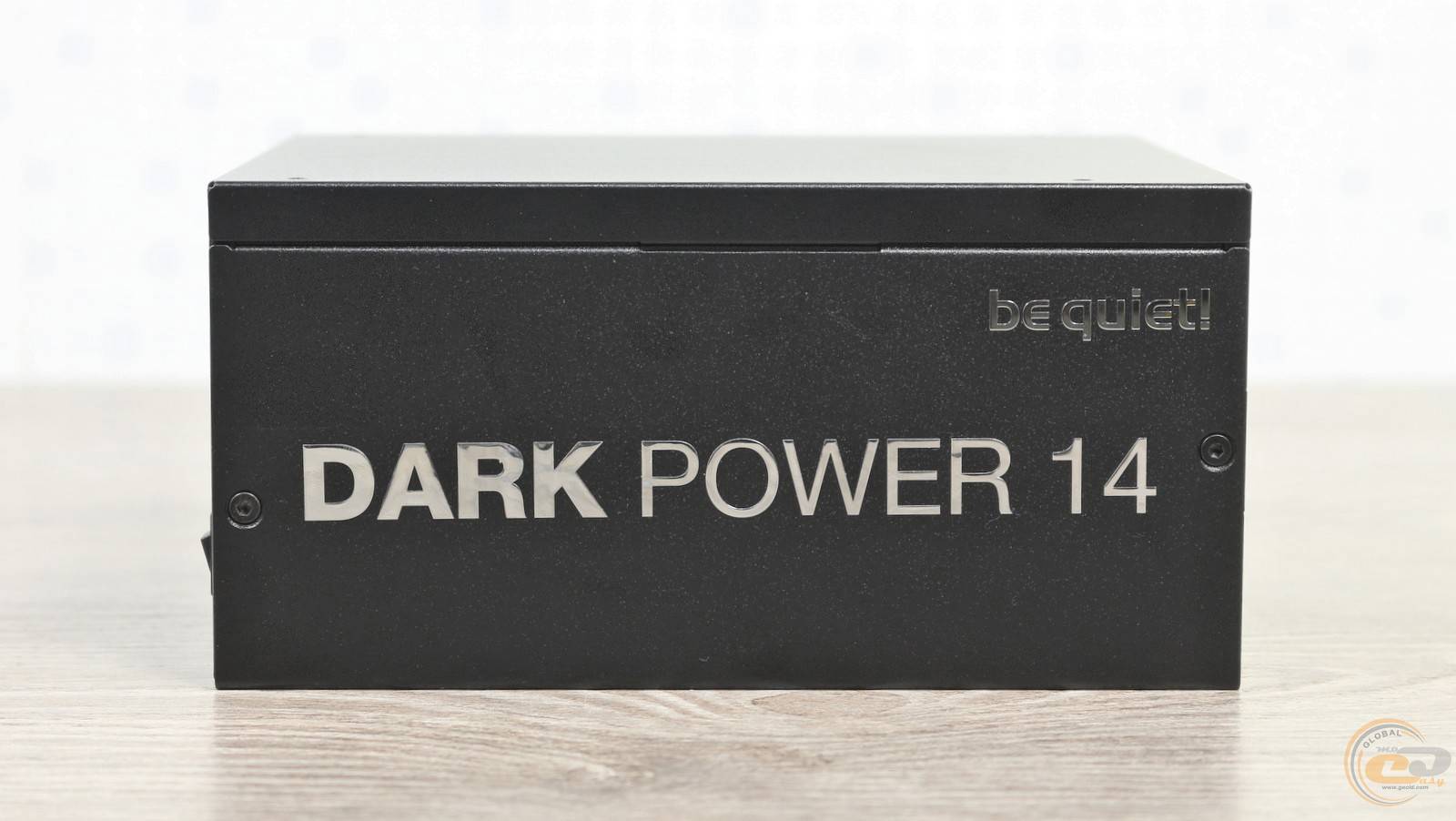

Якщо блок живлення буде встановлений вентилятором донизу, то в бік користувача дивитиметься бокова панель із логотипом бренду та позначенням лінійки.

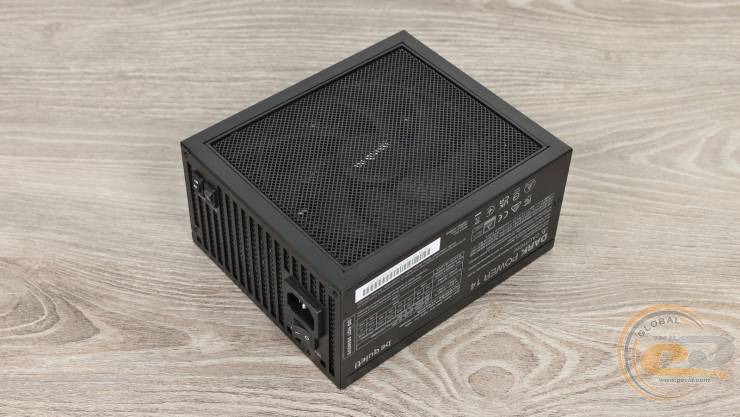

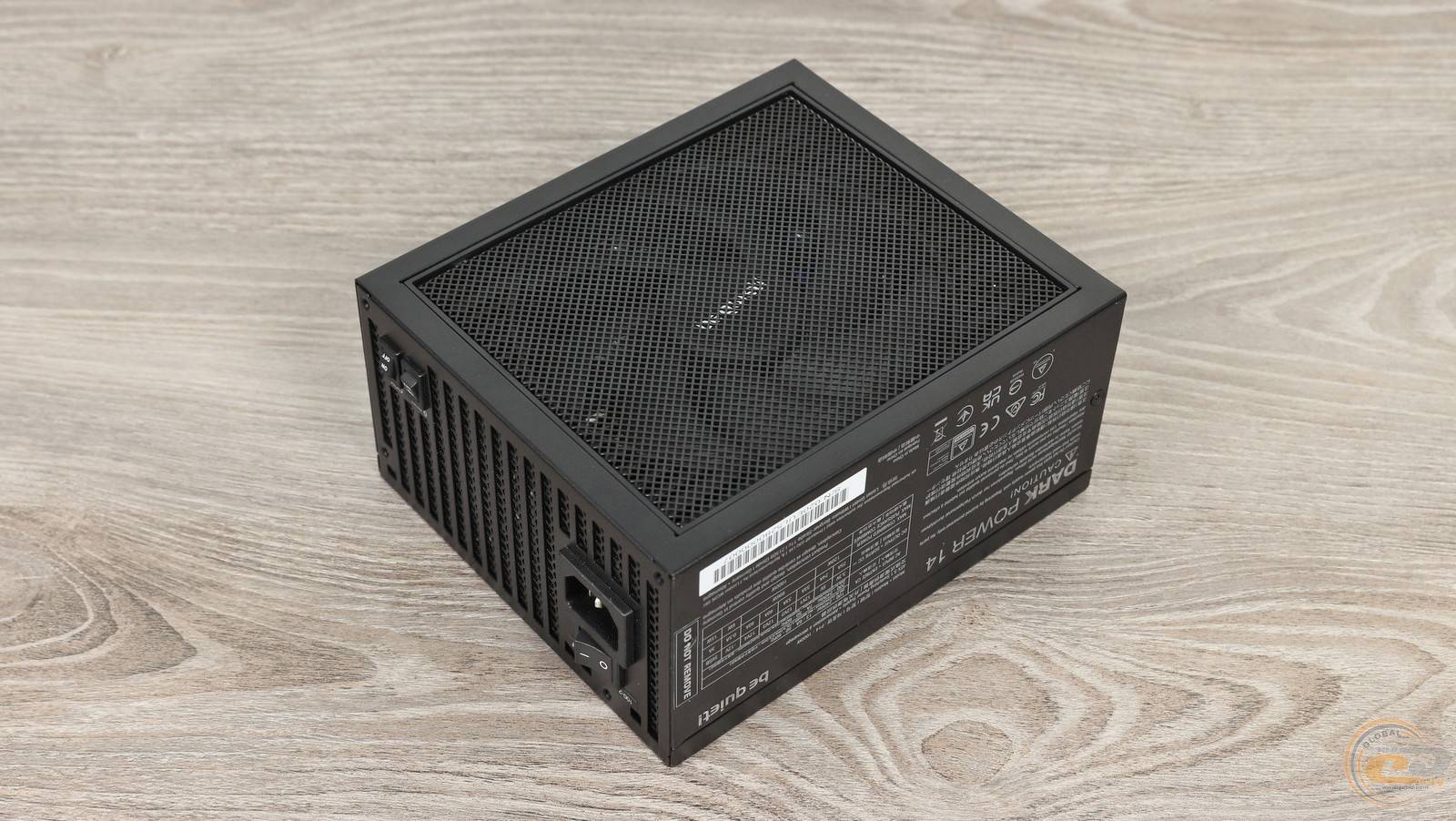

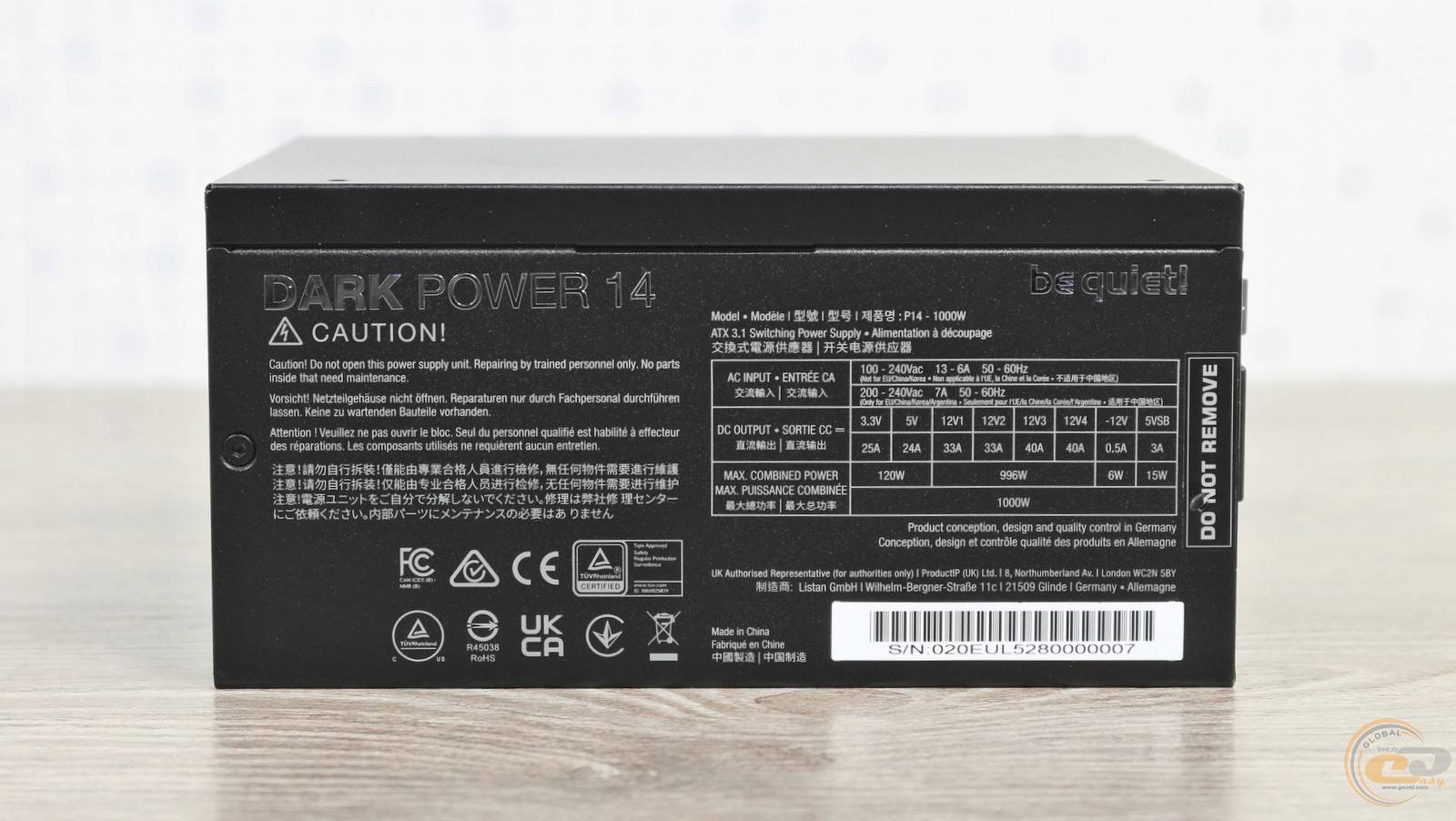

А от якщо встановити be quiet! DARK POWER 14 1000W вентилятором догори, то поруч із користувачем опиниться наліпка з електротехнічними характеристиками — щоправда, у перевернутому вигляді.

На ній вказане використання чотирьох ліній +12В — дві розраховані на струм до 33 А (396 Вт), тоді як пара інших — до 40 А (480 Вт). Вищезгадана кнопка на тильній панелі дозволяє об'єднати даний квартет в один 12-вольтовий канал силою струму до 83 А і потужністю 996 Вт. У той же час сумарна потужність молодших +3,3В і +5В становить 120 Вт, а струм — відповідно 25 і 24 А на канал.

І хоча наш тестовий семпл розрахований на роботу в широкому діапазоні напруг від 100 до 240 В, роздрібні пристрої для європейського ринку підтримують вхідні напруги від 200 до 240 В.

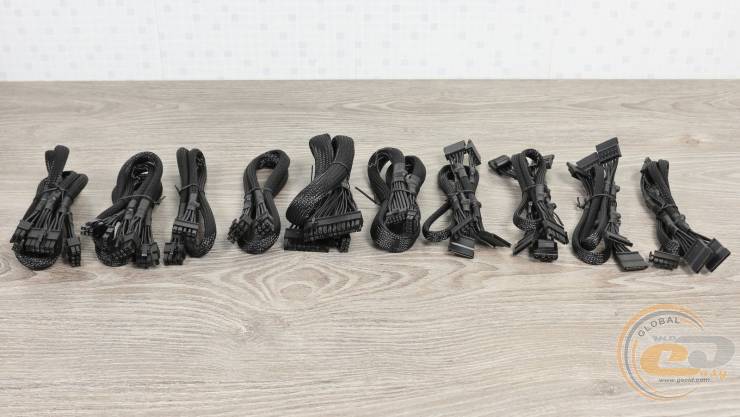

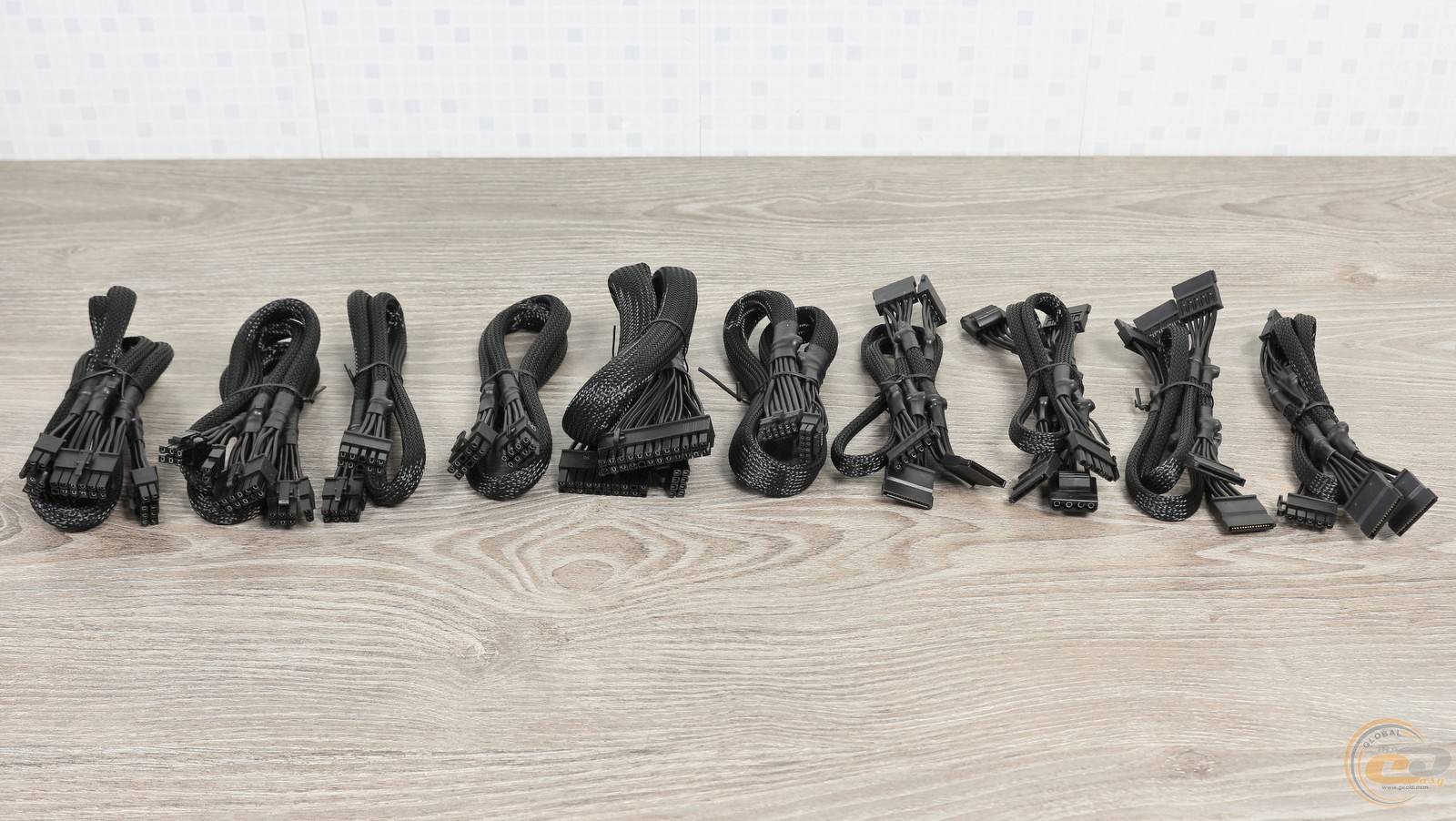

Усі кабелі be quiet! DARK POWER 14 1000W є модульними і набрані з круглих проводів у нейлоновій обмотці.

Повна конфігурація системи кабелів виглядає наступним чином:

Основні конектори живлення представлені 20+4-контактним ATX та парою 8-контактних ATX12V, один із яких є розбірним. Для під’єднання відеокарт є чотири роз'єми PCIe у 6+2-контактному виконанні та 600-ватний PCIe 5.1, він же 12V-2x6. А для периферії маємо аж тринадцять SATA та два PATA на чотирьох окремих кабелях.

Тож до даного блока живлення без проблем можна підключити всі компоненти сучасного ПК разом із будь-якою топовою відеокартою.

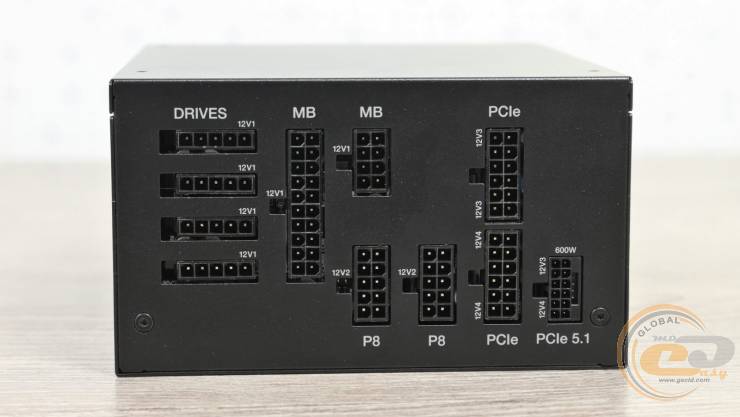

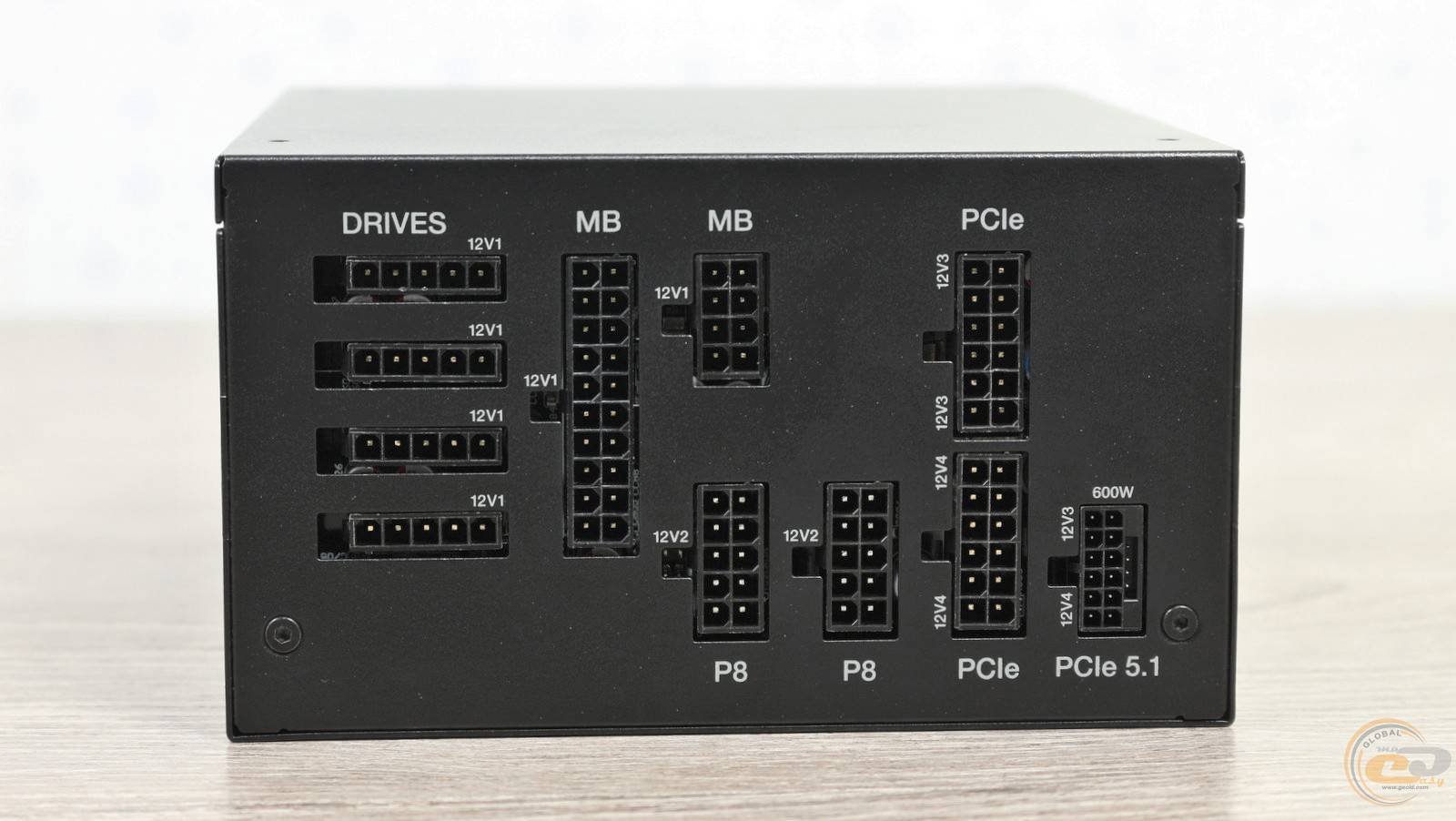

Зручності під час під’єднання кабелів додає те, що всі роз’єми на корпусі блока живлення мають підписи, а також різняться за розміром і формою конекторів. Крім того, позначення меншим шрифтом вказують, який саме канал +12В використовується кожним із роз’ємів.

Внутрішня будова

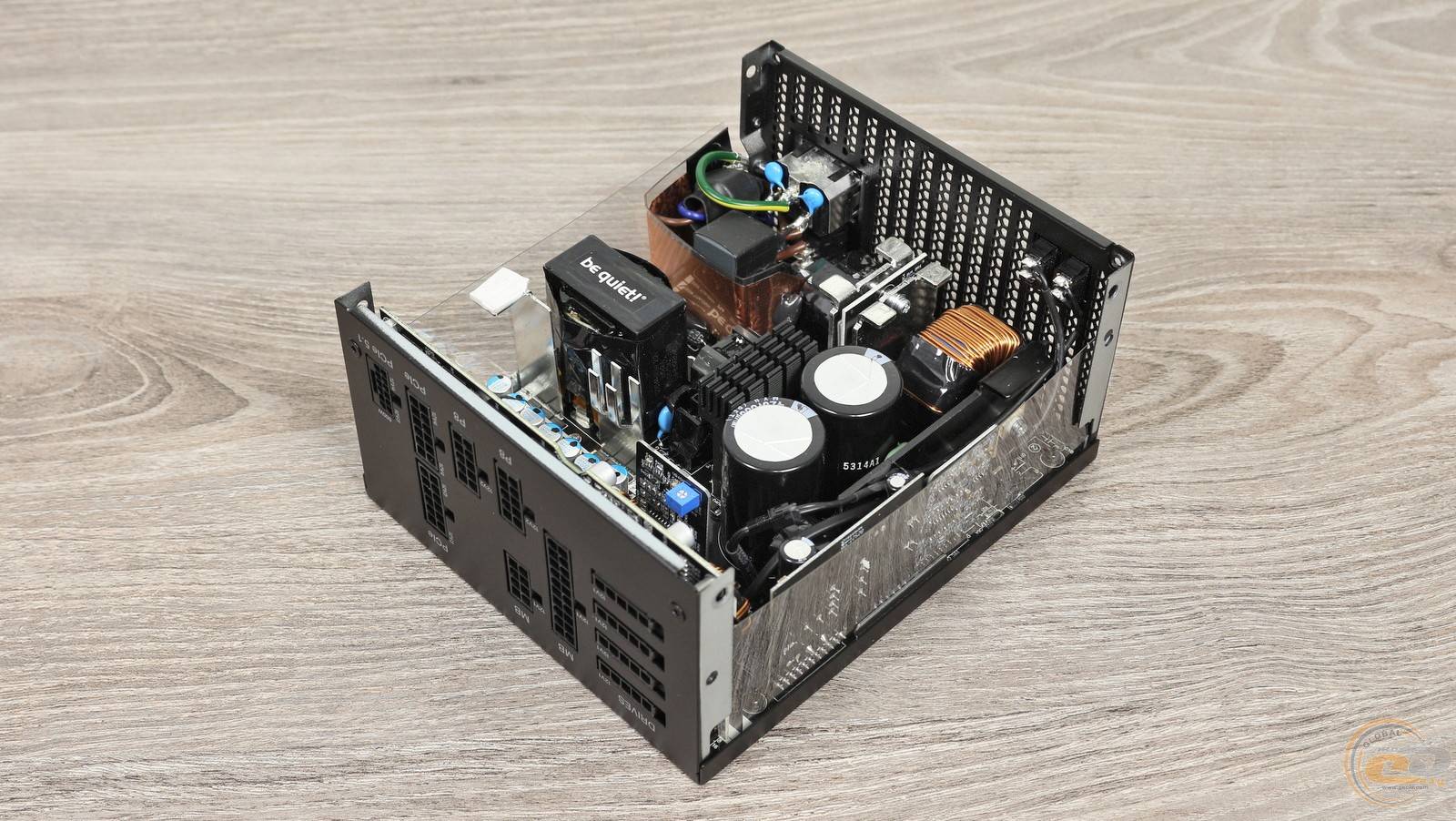

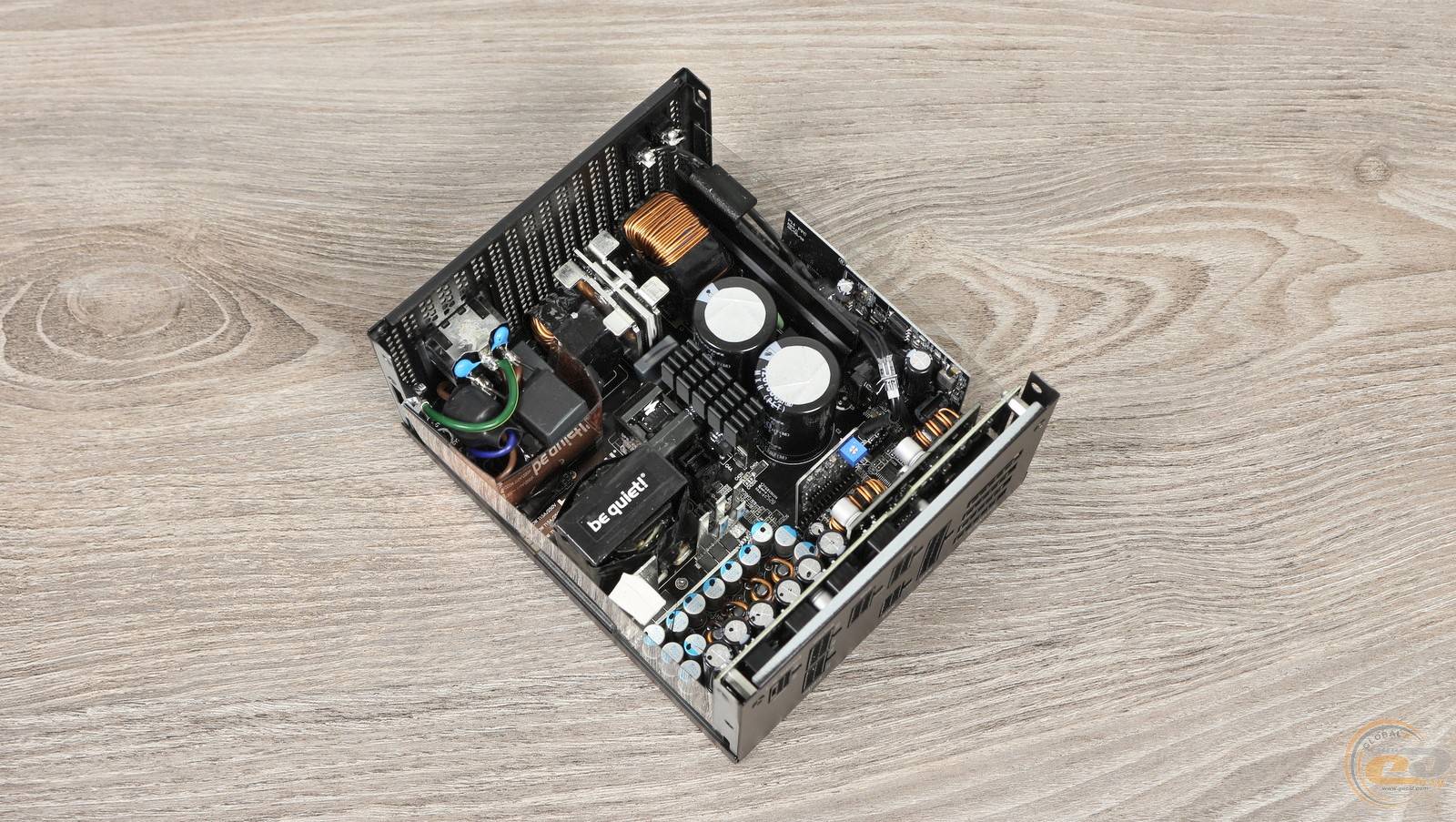

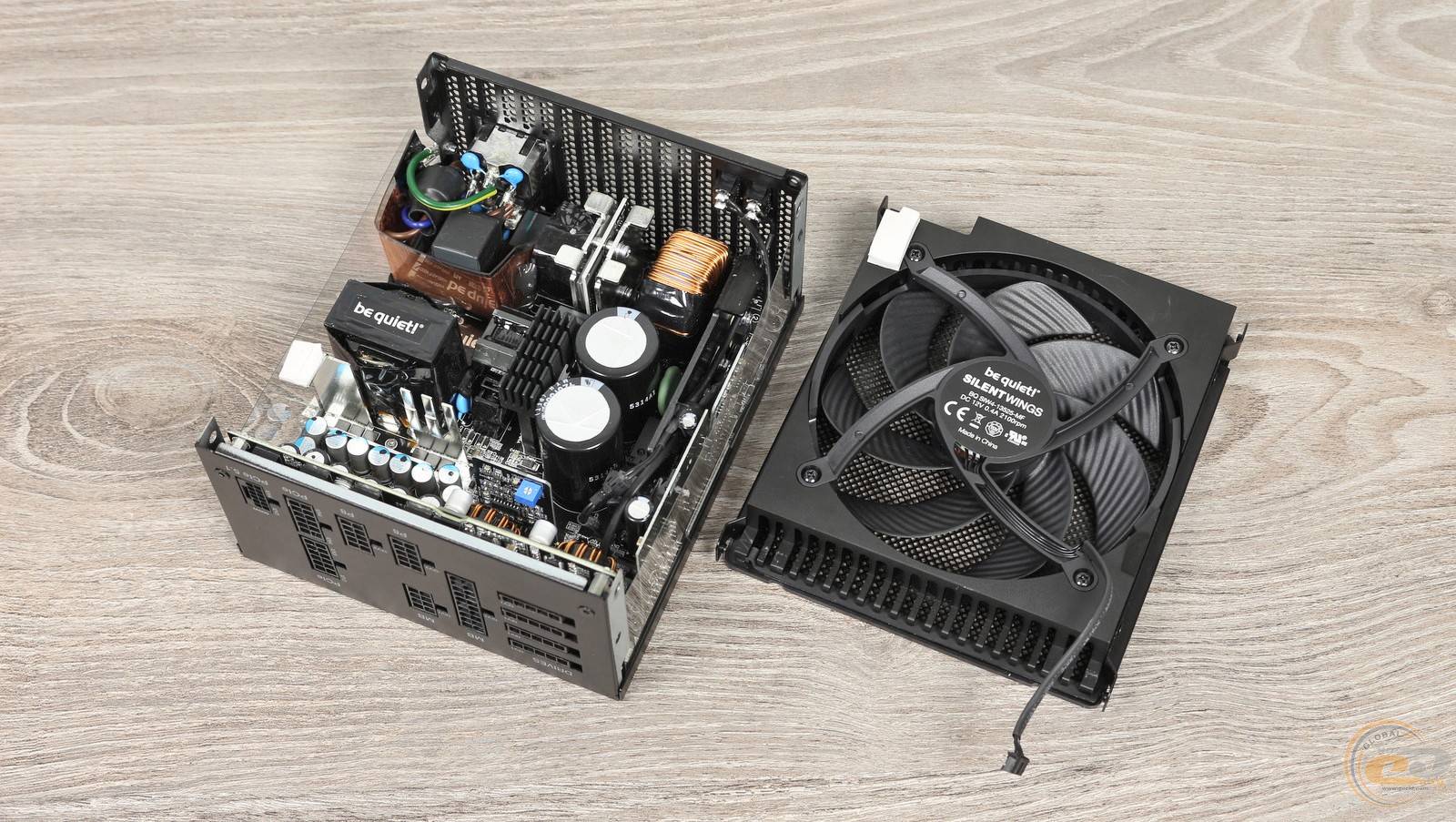

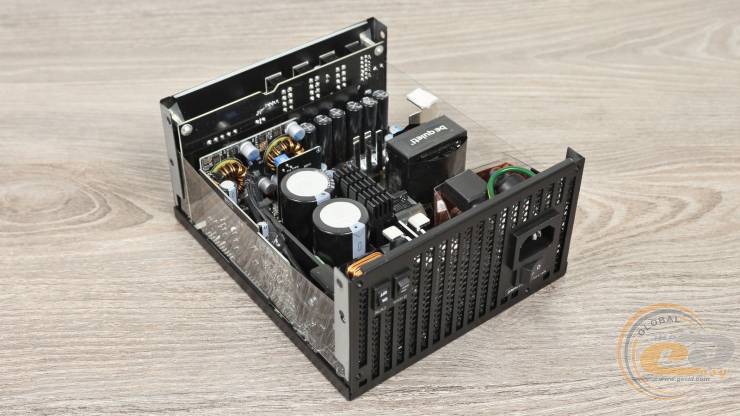

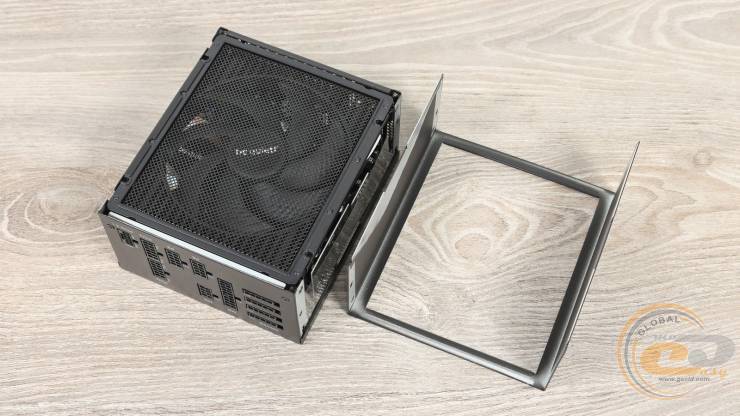

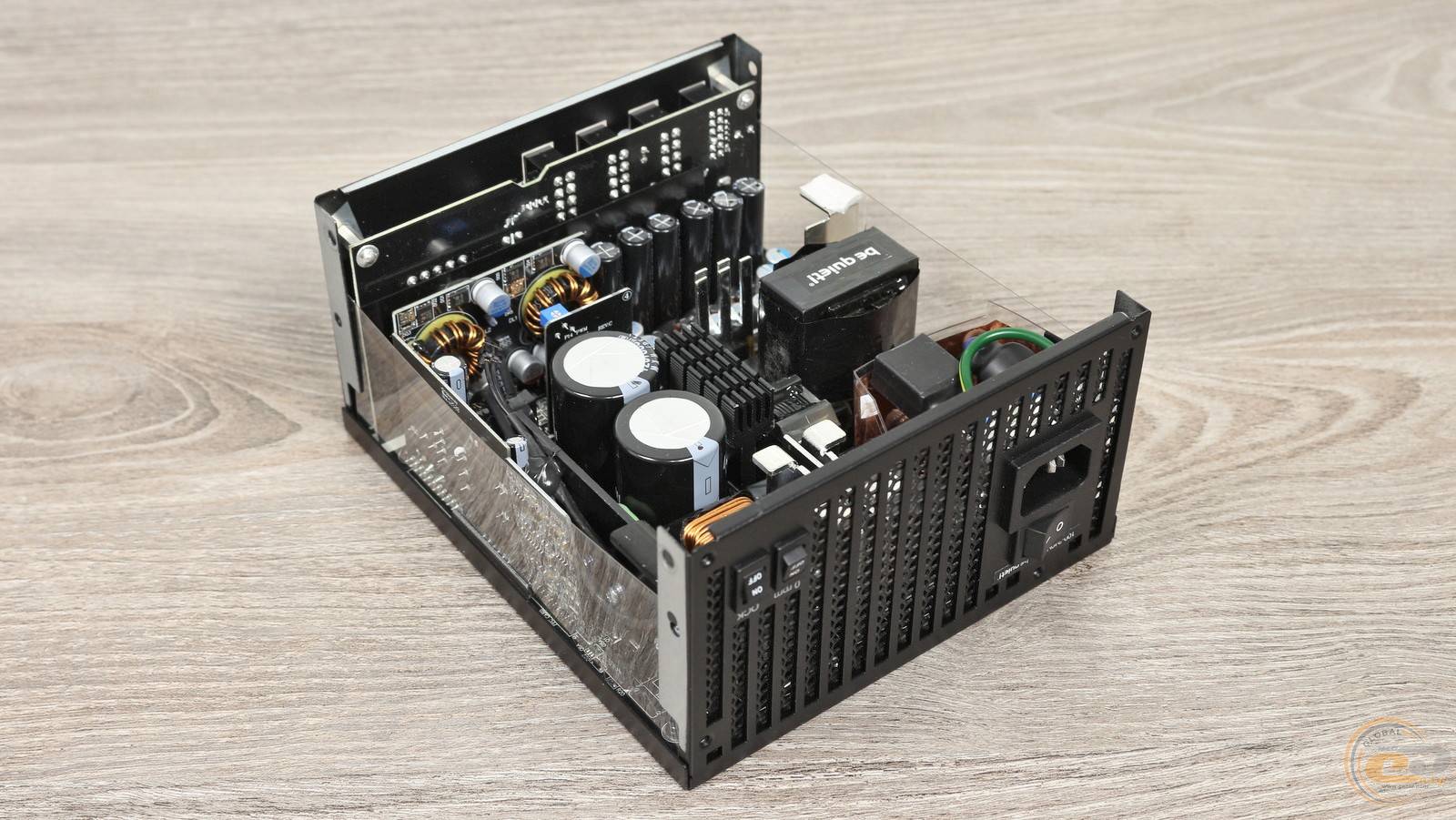

Тепер настав час заглянути всередину be quiet! DARK POWER 14 1000W.

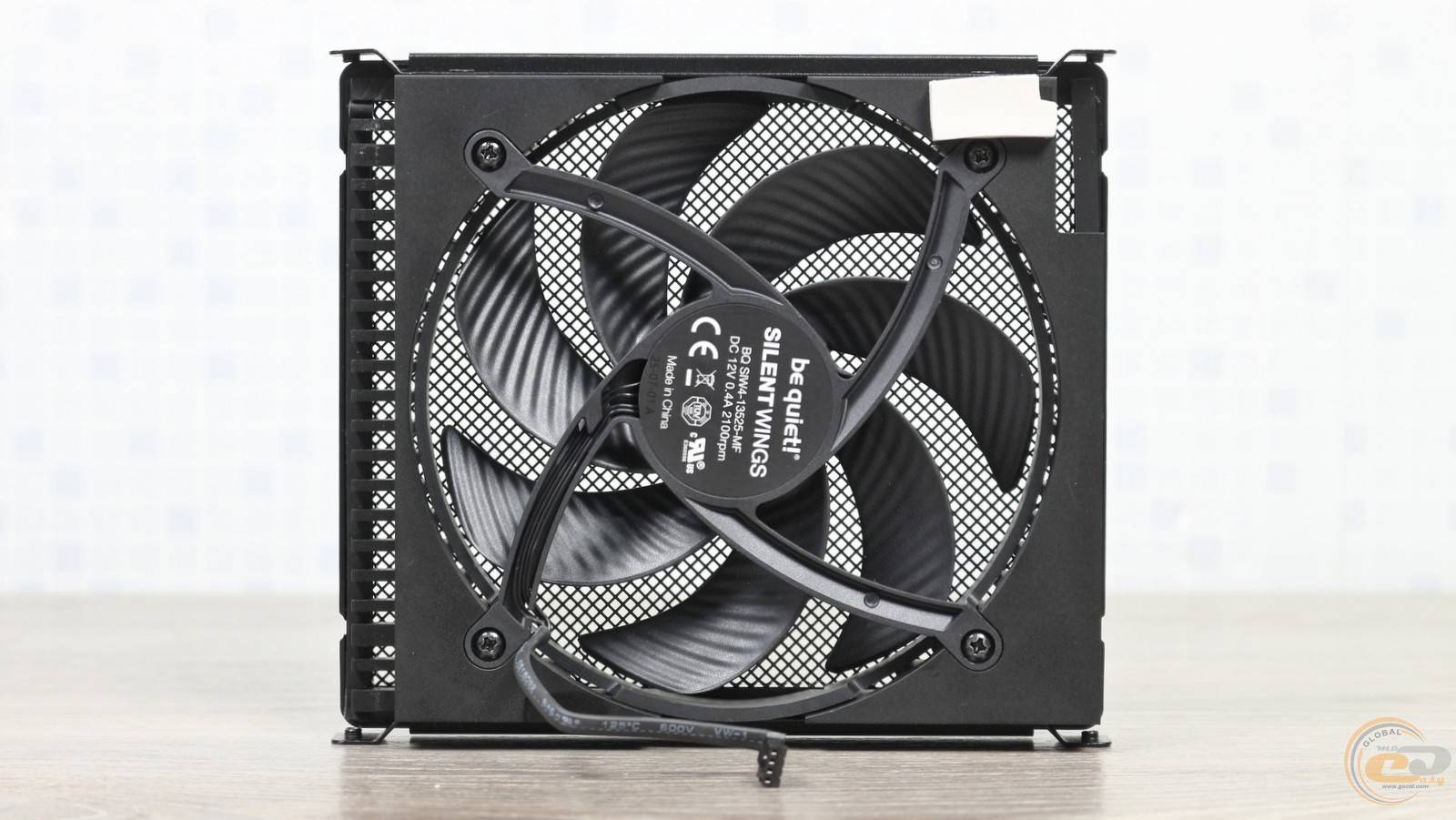

Для обдування компонентів використовується 135-мм вентилятор із лінійки be quiet! SILENT WINGS BQ SIW4-13525-MF, який також оновився у порівнянні з попереднім поколінням. Через 4-контактний роз’єм він споживає не більше 4,8 Вт (0,4 А при 12 В) і може розганятися до 2100 об/хв. Заявлений рівень шуму блока живлення становить до 18,2 дБА, тоді як у попередника він досягав 25,8 дБА. На додачу пропелер отримав оптимізовані хвилясті лопаті, а всередині нього знаходиться 6-полюсний двигун та надійний гідродинамічний підшипник.

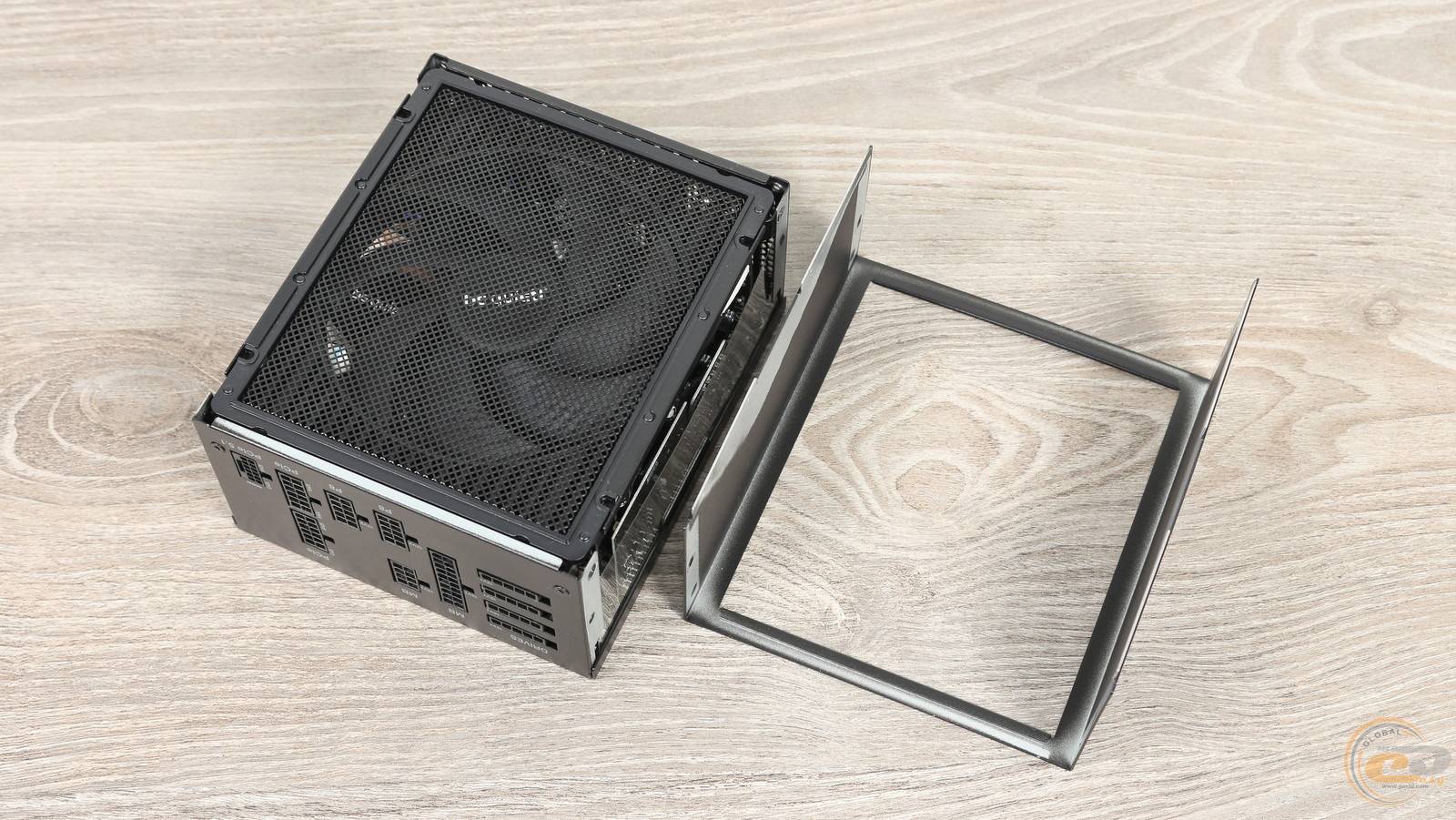

Що ж до радіаторів, то найбільших із них розташований довкола вентилятора — це ще одне ноу-хау, якого не було у попередника.

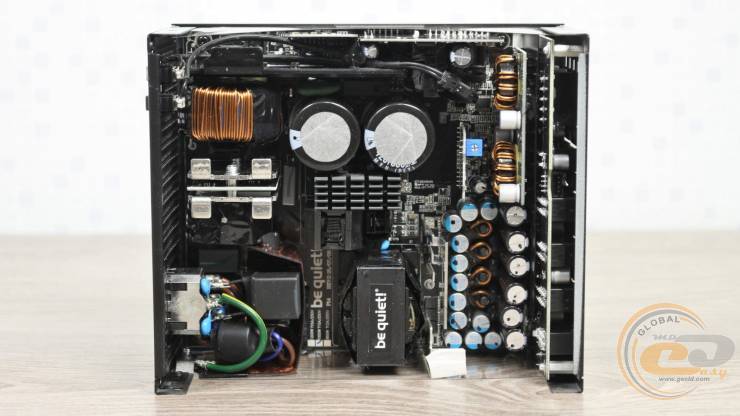

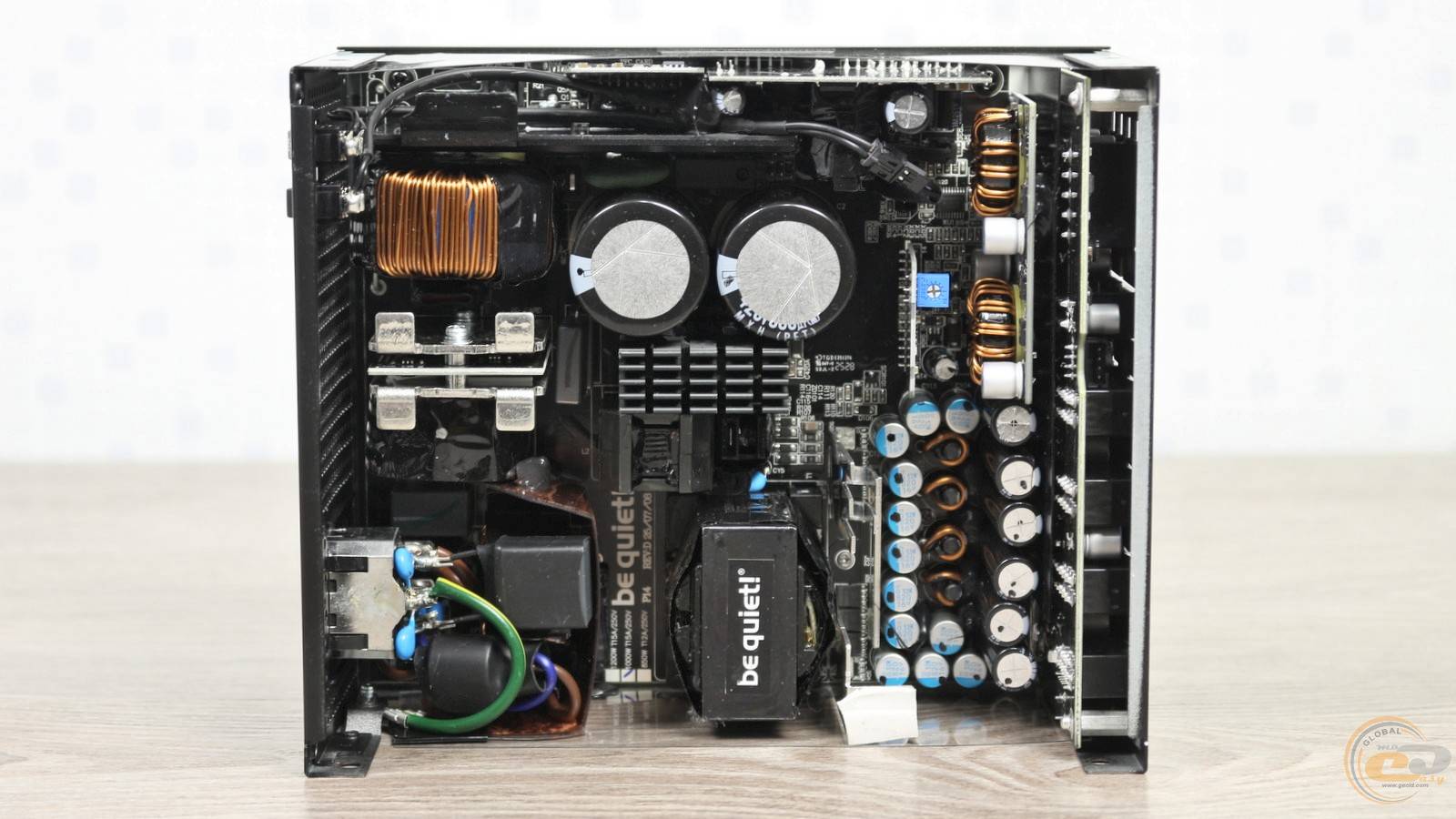

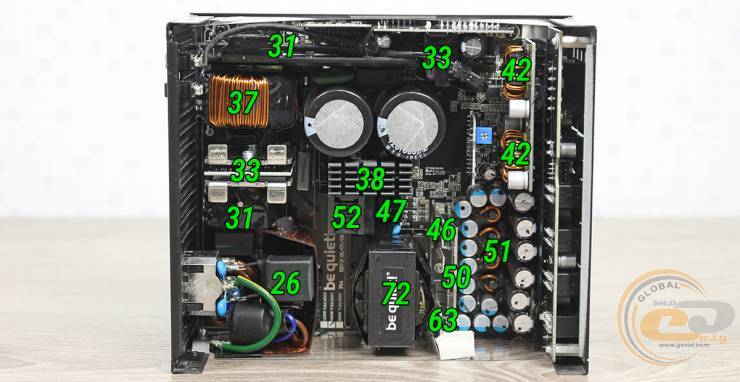

На платі для пасивного відведення тепла передбачені чотири групи радіаторів: на діодних збірках, силових елементах APFC, ключах первинного кола та транзисторах синхронного випрямляча.

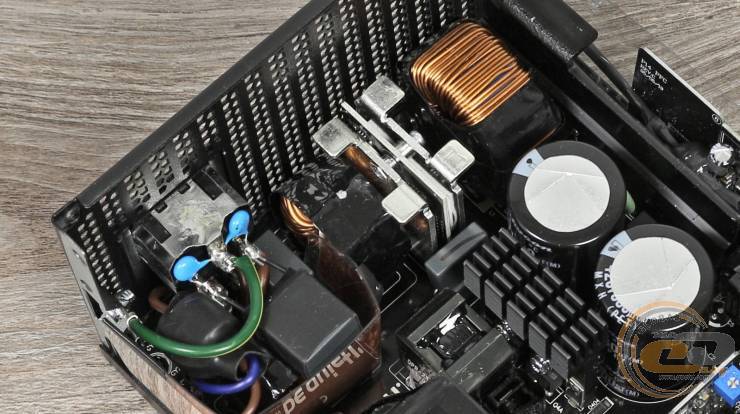

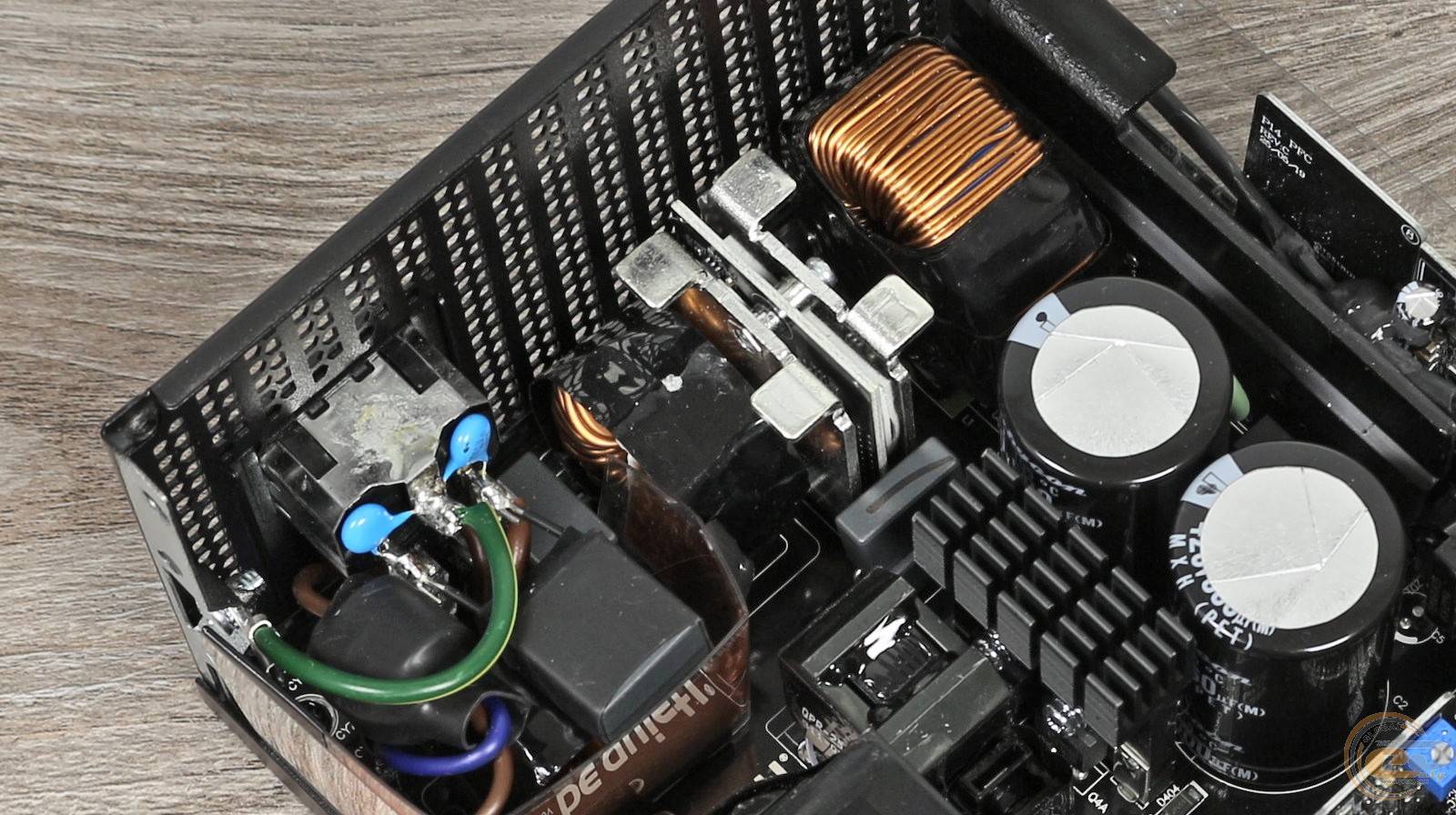

А тепер про деталі. Елементи вхідного фільтра присутні на своїх місцях. В свою чергу для випрямлення напруги використовуються польові транзистори, зафіксовані між металевими пластинами. Такий підхід дорожчий в реалізації, аніж традиційні діодні мости. Зате він допомагає знизити втрати енергії, що дуже важливо для «титанового» пристрою.

Ще далі видно габаритний дросель вузла APFC.

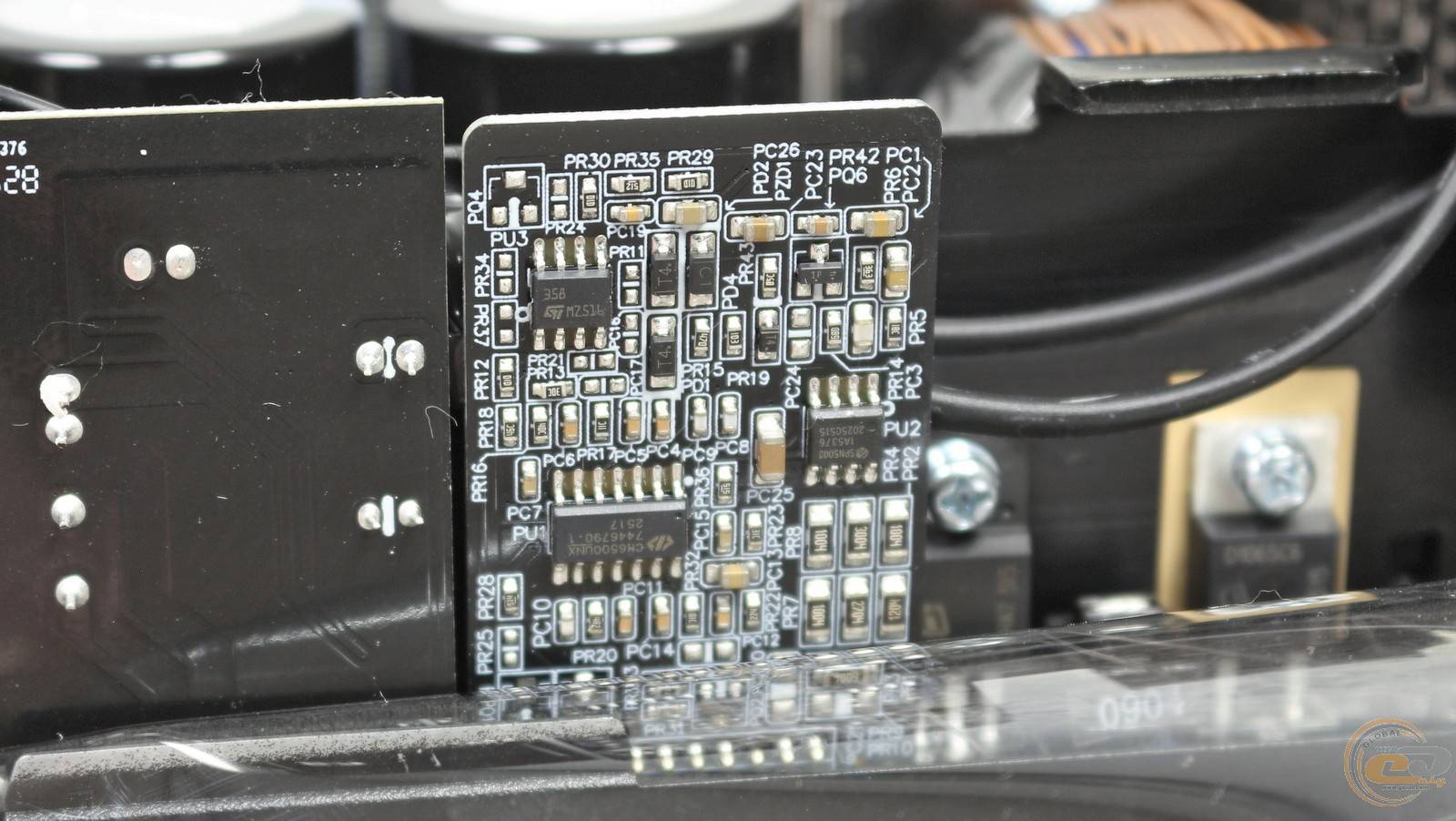

Відповідний контролер Champion CM6500UNX розпаяний на вертикальній платі.

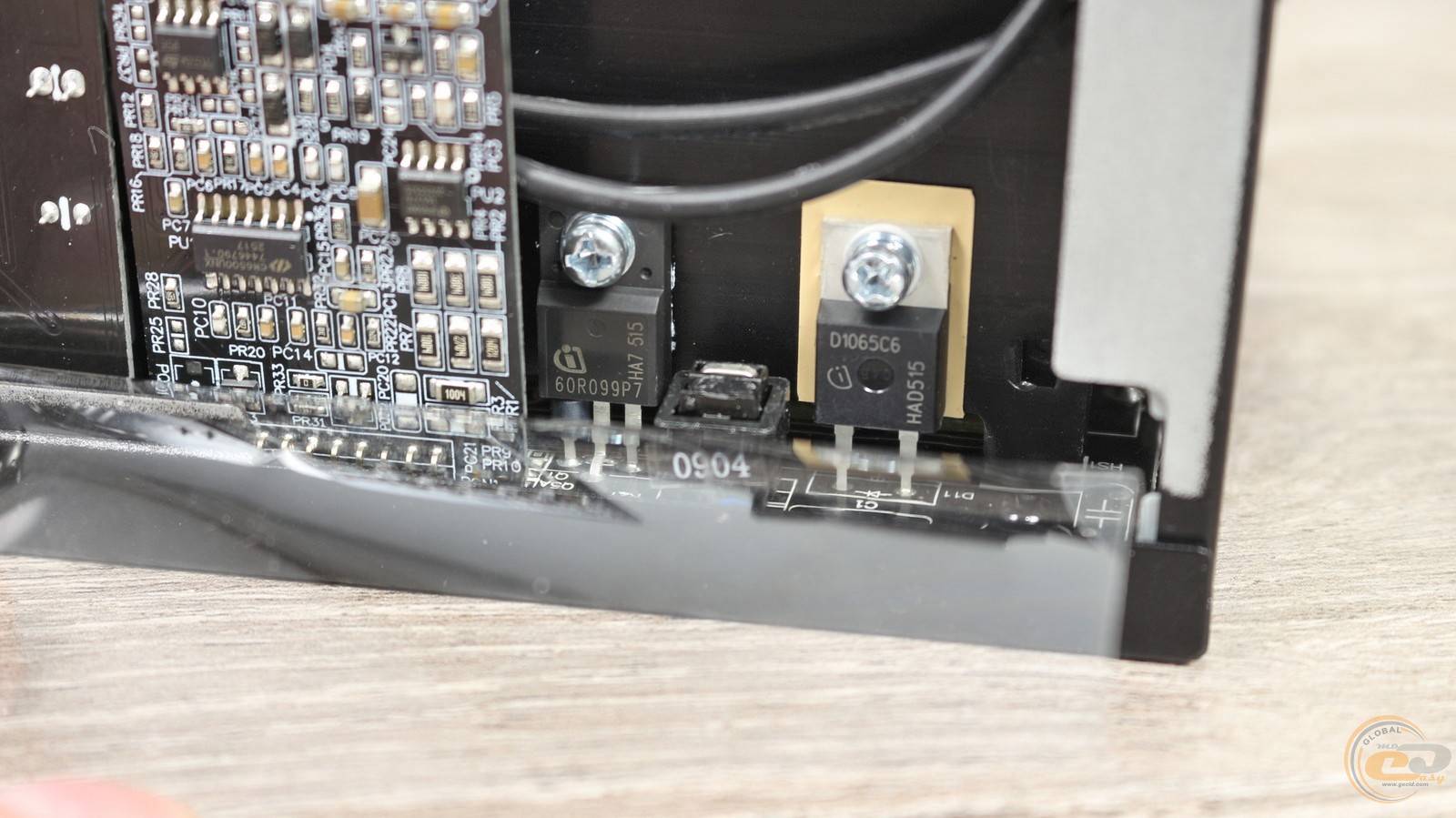

А поруч із ним видно два силові елементи вузла корекції коефіцієнта потужності — польовий транзистор та діод Шотткі. Обидва вони виготовлені відомою німецькою компанією Infineon.

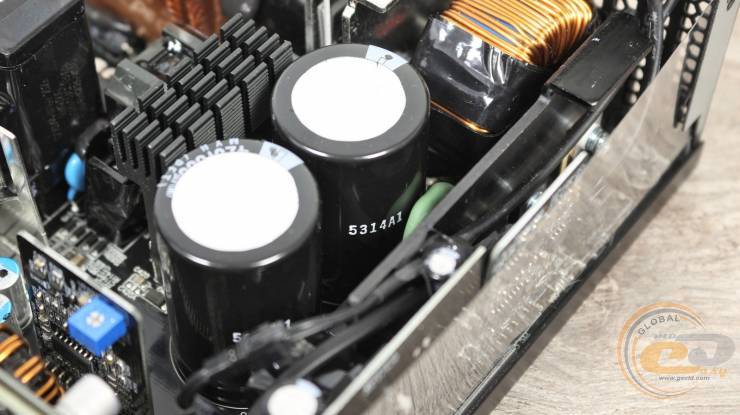

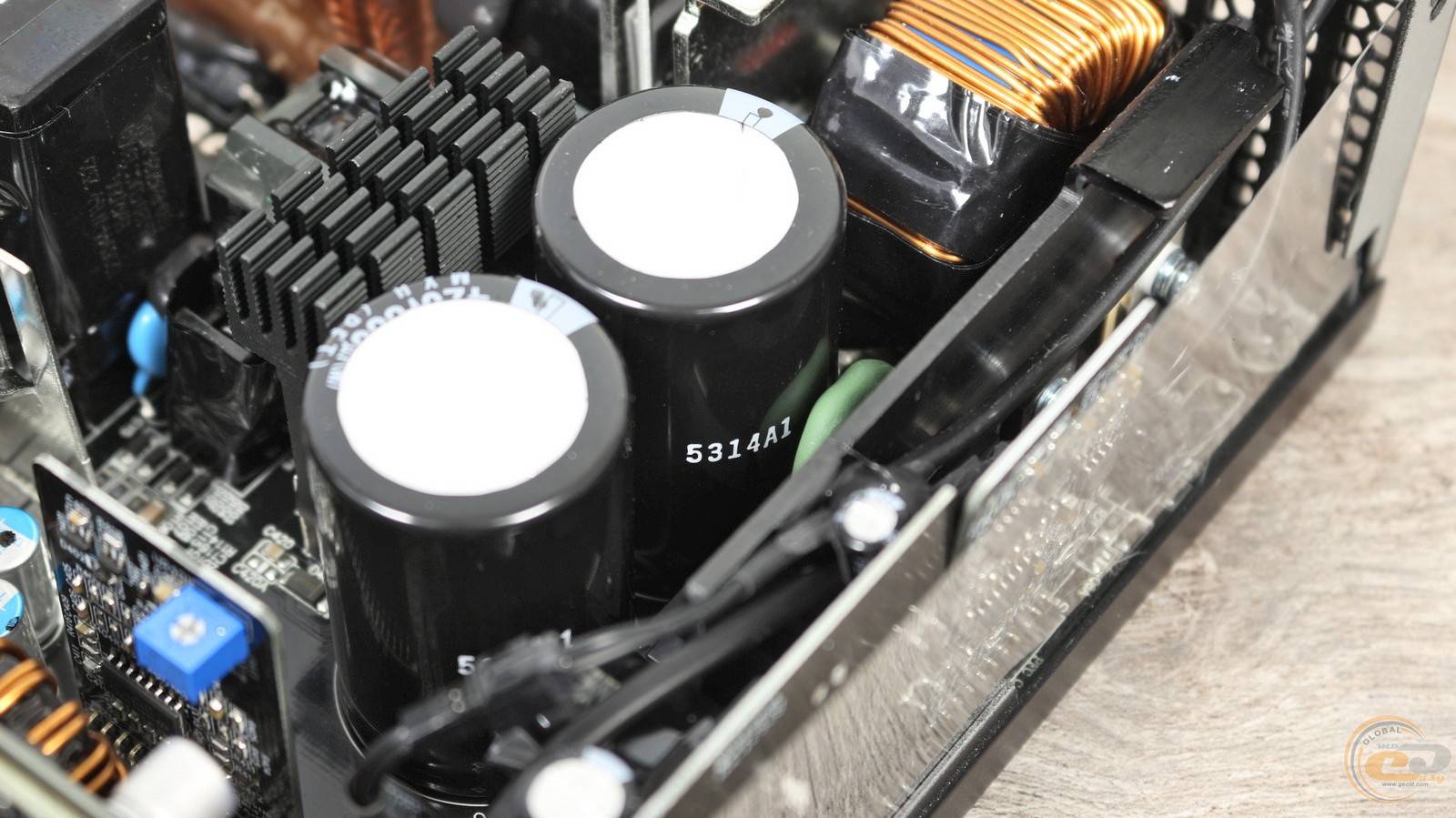

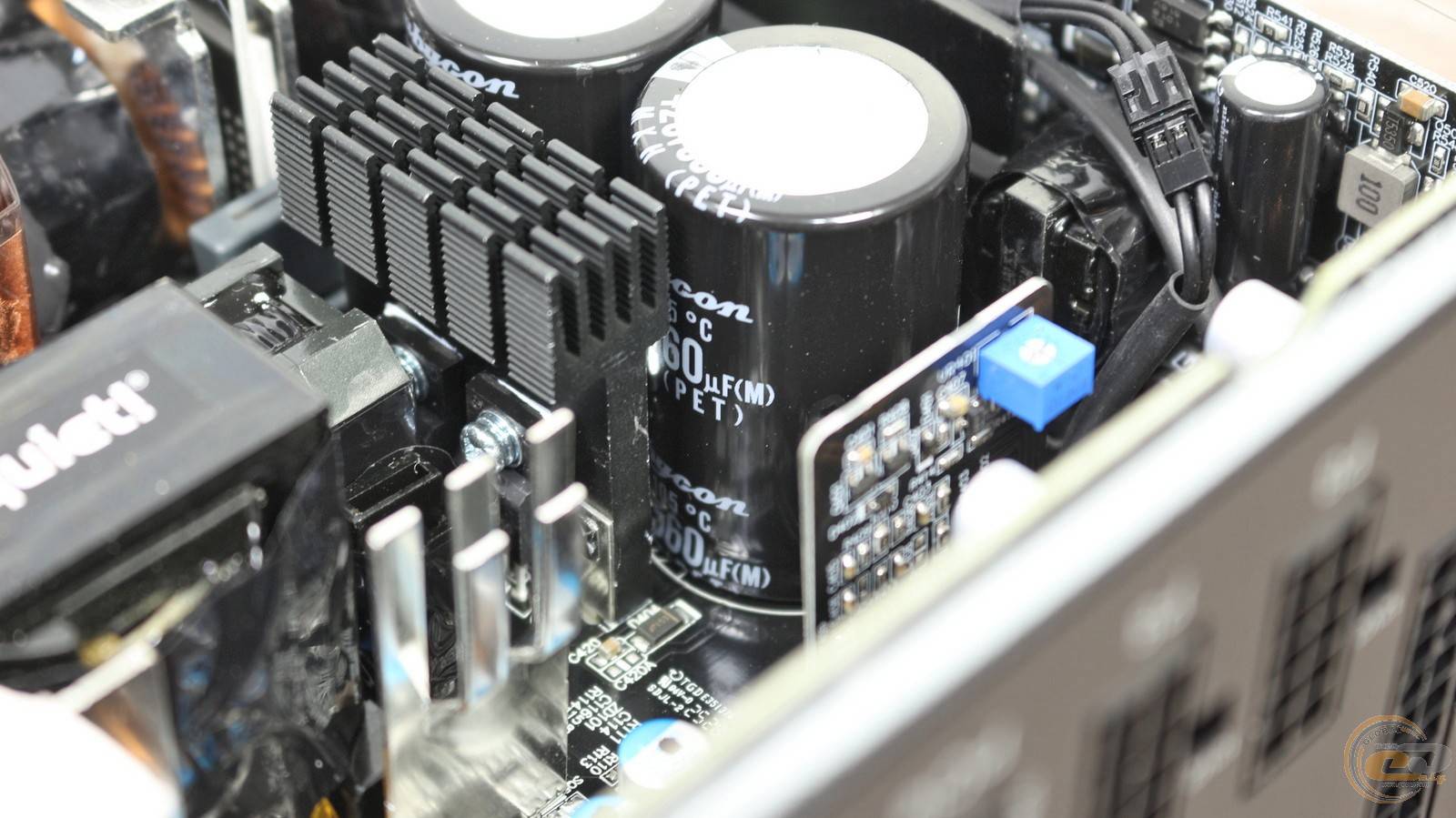

Одними з найцікавіших компонентів be quiet! DARK POWER 14 1000W є вхідні конденсатори. Тут використана пара високотемпературних японських елементів від Rubycon ємністю по 560 мкФ кожен. Тож сумарно отримуємо 1120 мкФ — відмінний показник для блока живлення потужністю 1000 Вт.

Поруч із електролітами розпаяні терморезистор та реле, які обмежують пускові струми.

А з протилежного боку на невеликому радіаторі зафіксовані чотири транзистори, які є ключами високоефективної повномостової резонансної схеми.

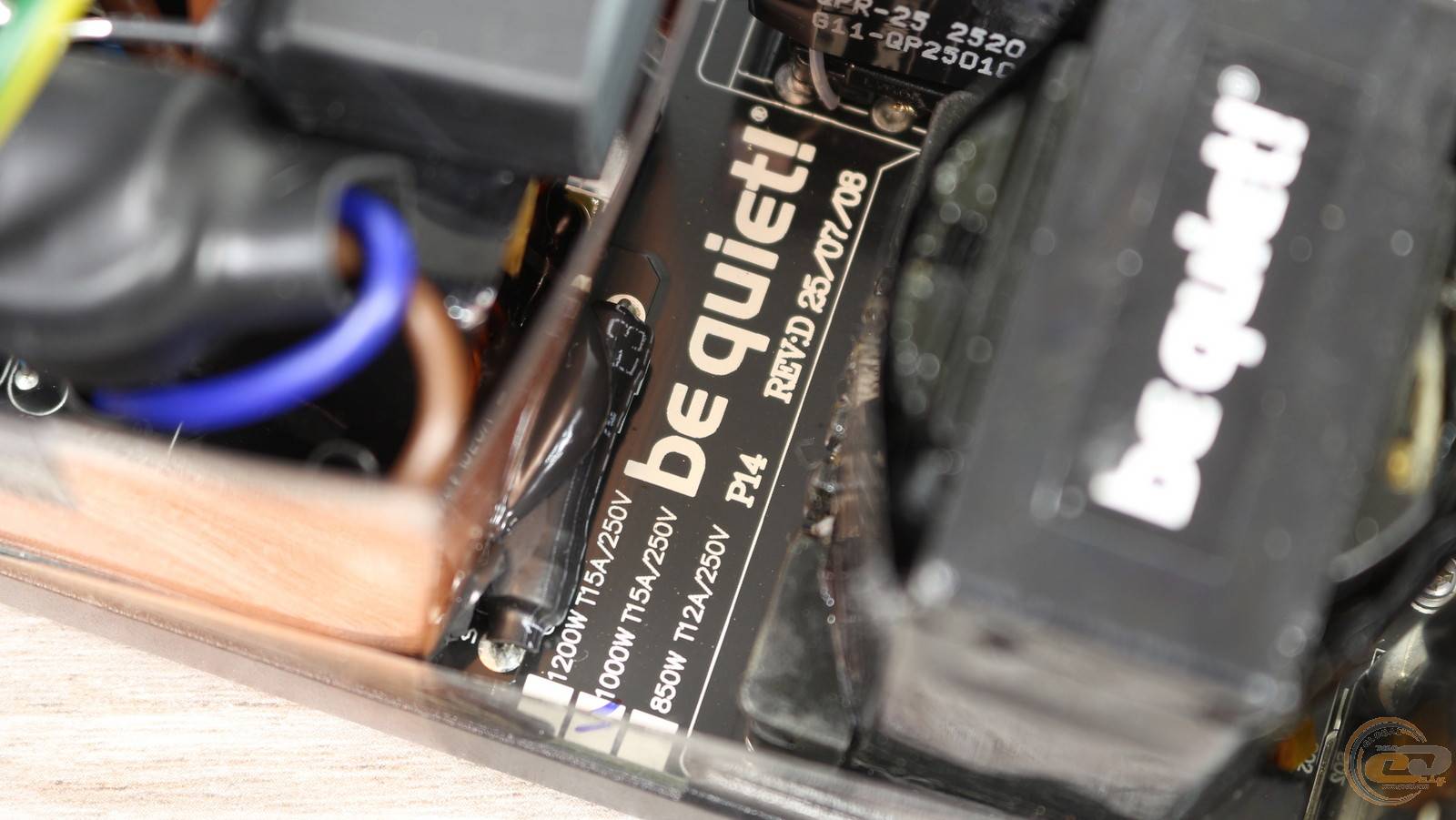

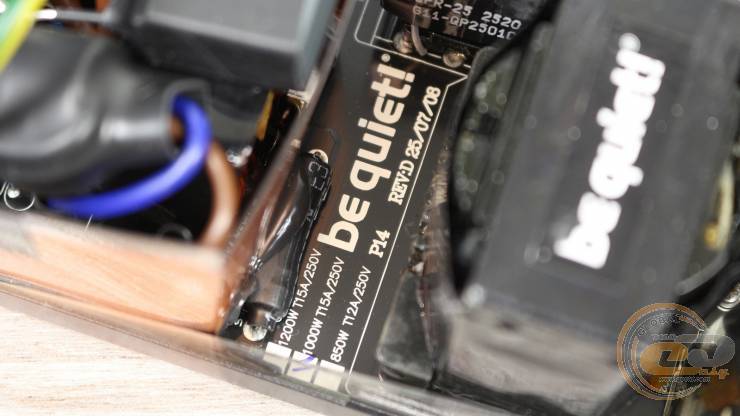

Судячи із позначень, дана плата використовується в усіх трьох версіях даного блока живлення.

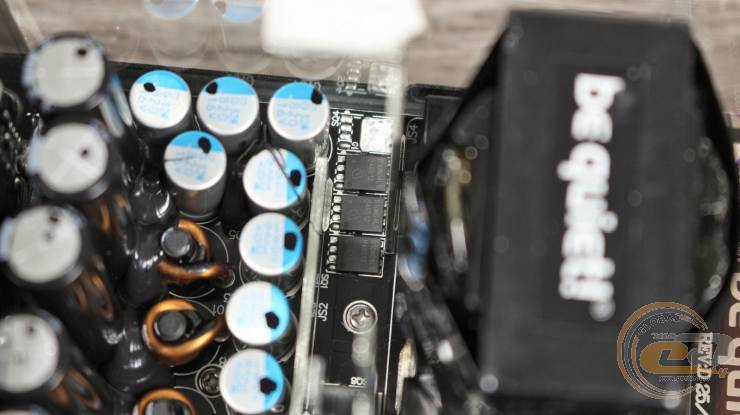

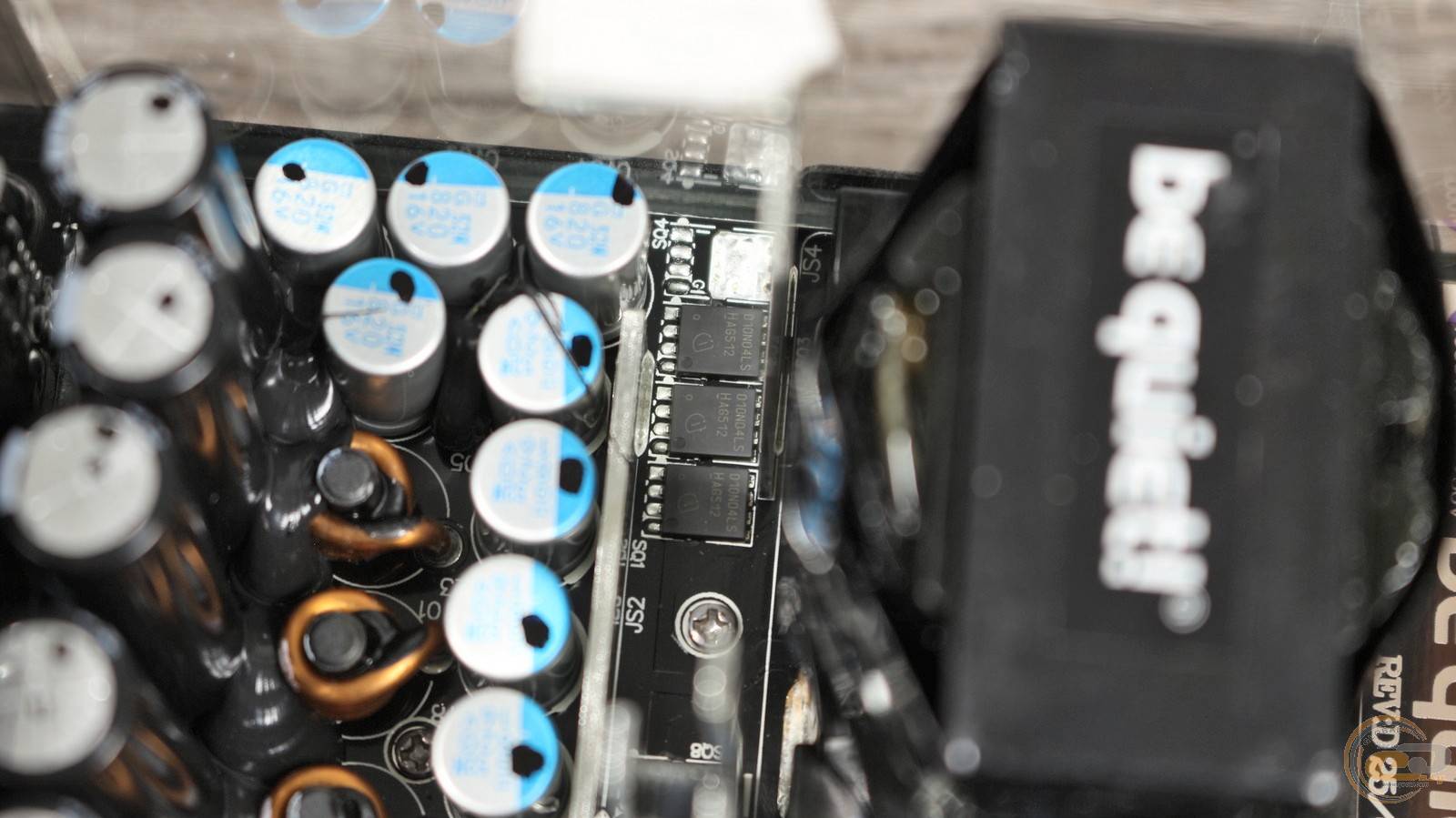

Різниця ж полягає у номіналах і кількості окремих компонентів, а також у числі транзисторів синхронного випрямляча: у 1000-ватній моделі їх шість, тоді як ще два посадкові місця залишилися вільними.

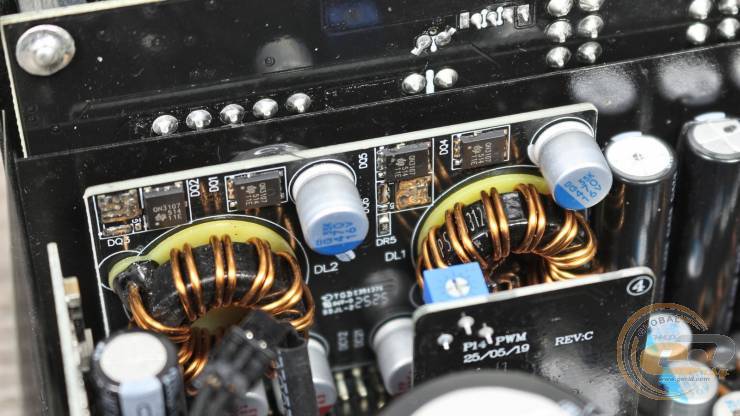

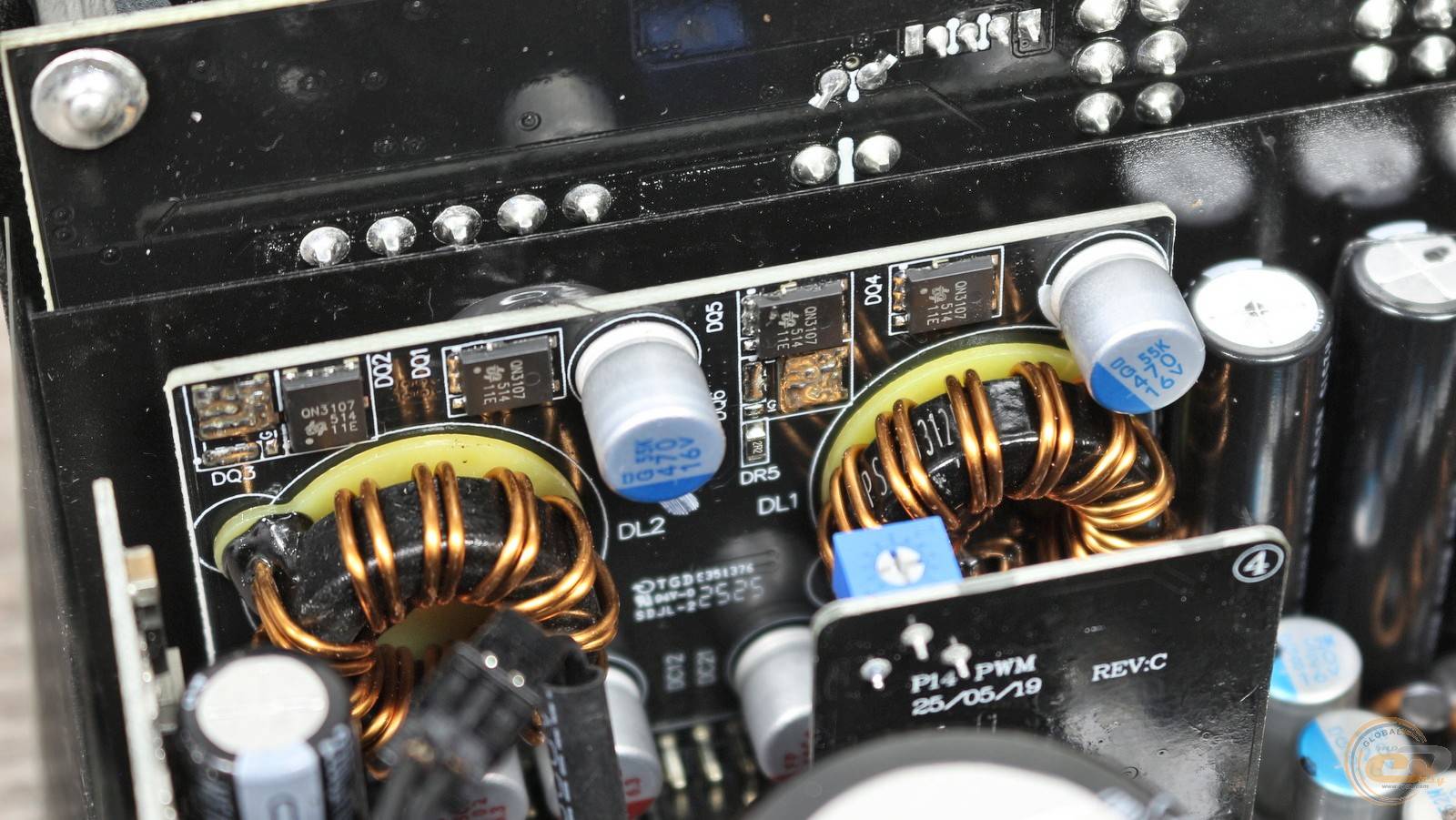

Пара котушок та набір твердотілих конденсаторів входять до складу DC-DC-перетворювачів і розпаяні на окремій вертикальній платі.

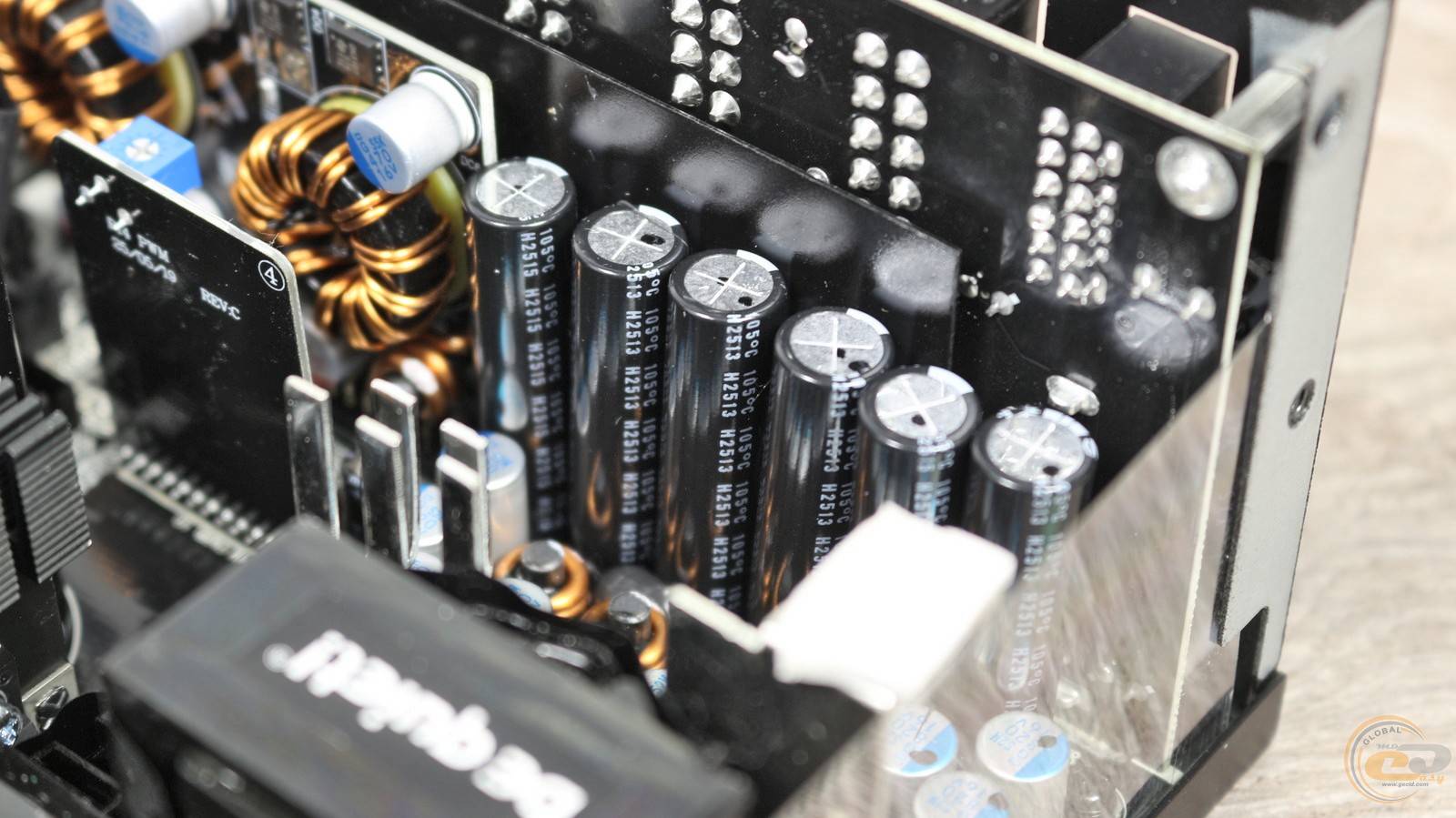

На основній платі також розташовано чимало полімерних конденсаторів і високотемпературних електролітів від уже згаданої японської Rubycon. Тож 10-річна гарантія зовсім не дивує — вона цілком виправдана високоякісною елементною базою пристрою.

А найбільша вертикальна плата міститься на собі вихідні роз'єми.

Вишенькою на даному «торті» є повний набір вбудованих захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

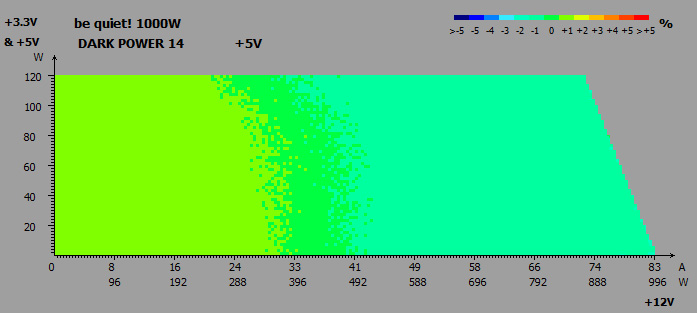

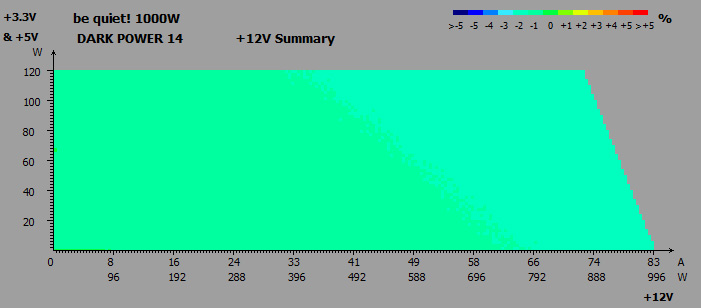

Крос-навантажувальні характеристики

Тепер час для тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

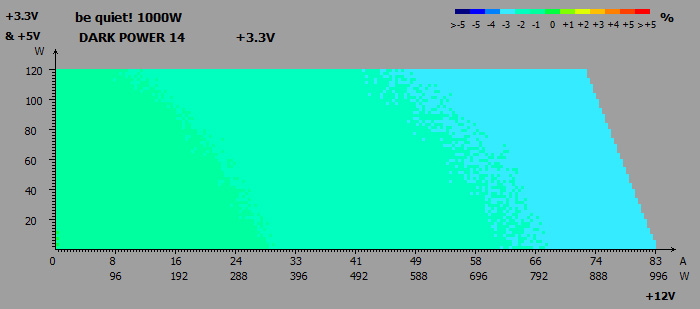

Під час крос-навантажувальних тестів на основних лініях живлення be quiet! DARK POWER 14 1000W були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до -1%;
• лінія +5В: від +1% до +1%;
• лінія +12В: від -2% до -1%.

Завдяки DC-DC-перетворювачам напруга на трьох згаданих каналах змінюється у вузьких межах: від -3% до +1%.

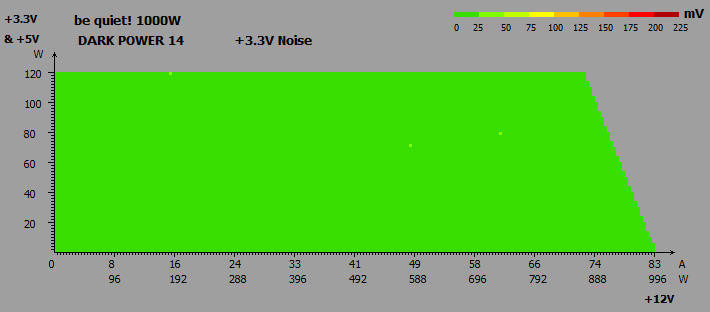

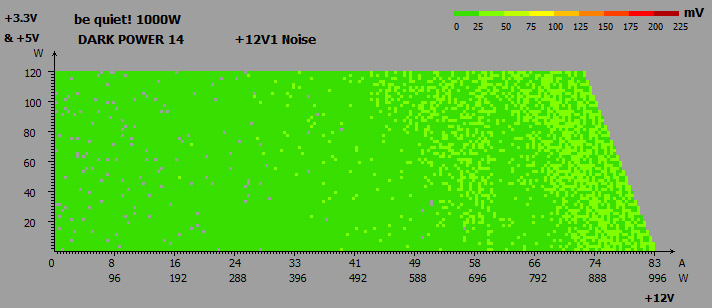

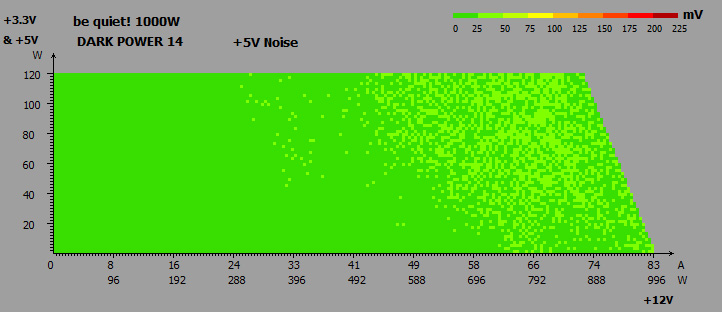

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

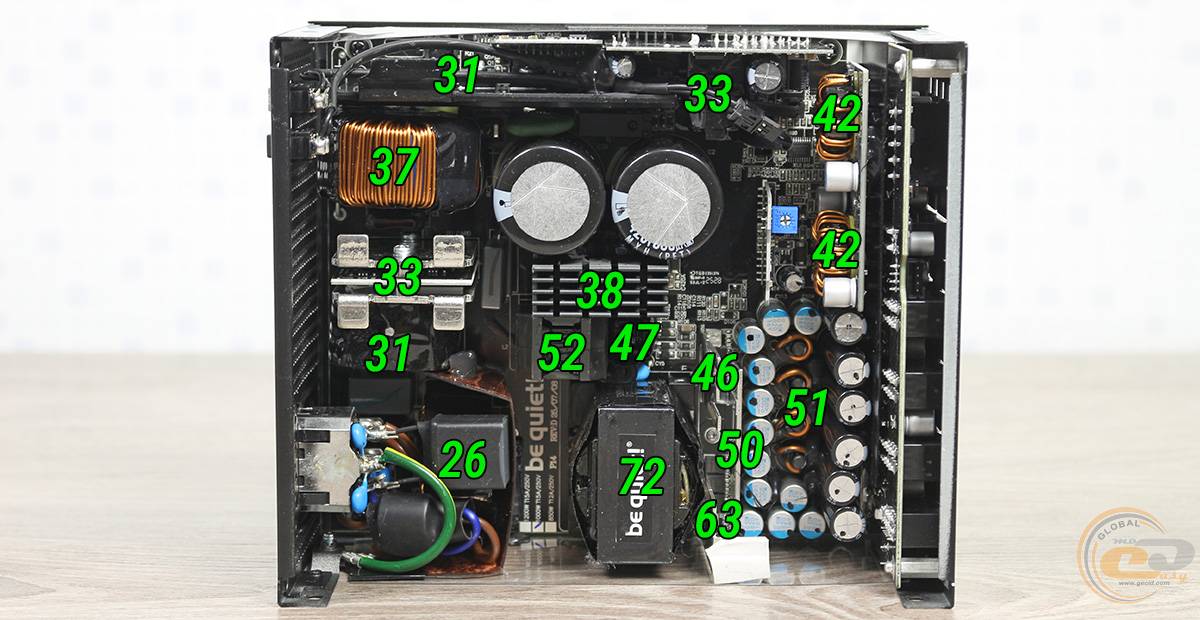

Пульсації на усіх трьох лініях були в межах 50 мВ, що є дуже хорошим показником, особливо для каналу +12В. А використання якісних конденсаторів у вузлі фільтрації дає підстави сподіватися, що навіть з часом ці показники залишаться стабільно низькими.

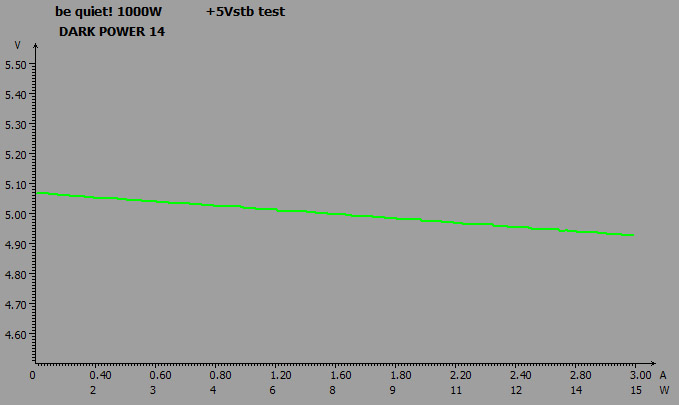

Чергова лінія живлення + 5VSB

Стан чергової лінії живлення також гідний флагманського пристрою. Залежно від навантаження, напруга на ній змінюється в межах від 5,07 до 4,93 В (від +1,4% до -1,4%), і близько не підходячи до граничних ±5%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює так само добре, як і виглядає. При споживаній потужності в 200 Вт коефіцієнт PF досягнув 0,95, що і очікувалося відповідно до вимог стандарту 80 PLUS Titanium. Максимальне ж його значення досягає 0,99.

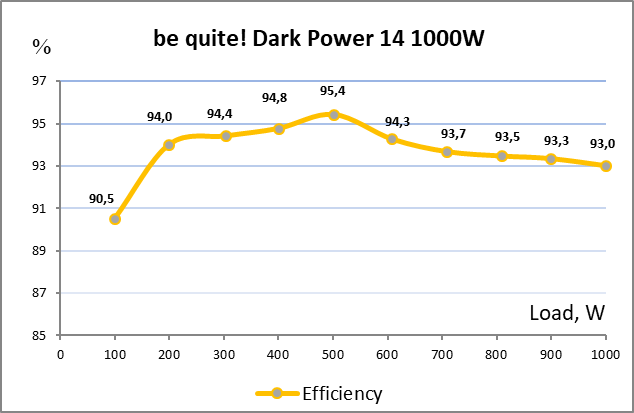

ККД

Тест реальної ефективності при різних навантаженнях підтвердив, що be quiet! DARK POWER 14 1000W відповідає стандарту 80 PLUS Titanium. Так, при навантаженні 10%, 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 90%, 92%, 94% і 91% відповідно.

Система охолодження і температурний режим

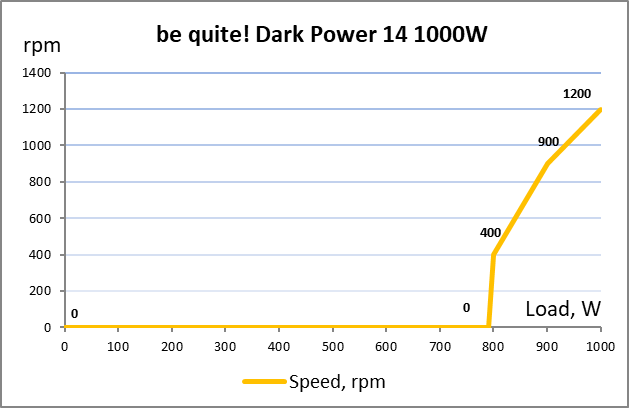

При увімкненому гібридному охолодженні аж до позначки 790 Вт (79% від номіналу) вертушка не обертається, тому пристрій працює в пасивному режимі. Від 800 до 1000 Вт швидкість пропелера поступово зростає від 400 до 1200 об/хв. А працює він дуже тихо, і лише при номінальному навантаженні звук можна охарактеризувати як відносно тихий. В свою чергу при зниженні навантаження вентилятор обертається ще протягом 2-5 хвилин, що дозволяє уникнути частих запусків і зупинок.

Якщо ж відключити гібридний режим, тоді вертушка запускається одразу із подачею живлення при майже беззвучних 400 об/хв і працює в такому режимі до позначки 790 Вт. А далі — все точнісінько так, як описано вище.

Завдяки високій енергоефективності тестований блок живлення є не лише тихим, а ще й дуже холодним. Так, після 15-хвилинного 900-ватного навантаження головний трансформатор прогрівся всього лише до 72°C, а інші вузли — максимум до 63°C. Температура в приміщенні на момент даного тесту становила 19°C.

Практичні випробування на реальній конфігурації

А як даний блок живлення поводить себе на реальній комп'ютерній системі? Для її збірки був задіяний процесор AMD Ryzen 9 5900X з TDP 105 Вт в парі з двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватною Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Хоча пара відеокарт і 24-потоковий процесор створили серйозне навантаження на кіловатник, відхилення вихідних напруг були мінімальними — лише 0,8–1,4% у порівнянні з режимом простою та не більше 2,6% від номіналу ліній. Це відмінний результат, який робить блок живлення придатним навіть для топових збірок — а саме для таких систем, судячи з усього, його й створювали.

До речі, дане тестування ми провели двічі: з чотирма окремими лініями +12В та об'єднавши їх в одну за допомогою кнопки «OCK» на тильній панелі. Отримані в обох випадках значення не відрізнялися.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, be quiet! DARK POWER 14 1000W порадує свого власника дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Блок живлення be quiet! DARK POWER 14 1000W — це спроба виробника вдосконалити вже відмінний пристрій. І, слід визнати, результат вийшов доволі вдалим.

По-перше, роз’єм живлення відеокарт PCIe 5.1 (12V-2x6) замість PCIe 5.0 (12VHPWR) тепер використовується не лише у флагмана, а й у всіх трьох представників модельного ряду. До речі, їхня потужність також зросла - з 750-1000 Вт до 850-1200 Вт.

По-друге, кнопка об'єднання чотирьох ліній +12В нарешті опинилася там, де їй і місце — на тильній панелі.

По-третє, помітно змінилася система охолодження. Довкола вентилятора тепер присутній додатковий радіатор, та і сам пропелер працює тихіше, ніж у попередника. Крім того, з'явився гібридний режим роботи з відповідною кнопкою. Завдяки йому блок живлення може працювати в пасивному режимі в більшому діапазоні потужності. Та й далі шум від нього точно не буде виділятися на фоні інших компонентів.

Зрозуміло, що при рекомендованій роздрібній ціні близько $320 або ₴13500 be quiet! DARK POWER 14 1000W не розрахований на масовий ринок. З іншого боку, це топовий пристрій із 10-річною гарантією, японськими конденсаторами та німецьким перфекціонізмом, дуже високим ККД рівня 80 PLUS Titanium, а також низькими температурами та мінімальним шумом.

Єдине «але» — версії для європейського ринку підтримують роботу лише в мережах 200-240 В, тоді як рішення для багатьох інших країн розраховані на повний діапазон вхідних напруг від 100 до 240 В.

Переваги:

• дуже високий рівень ККД (понад 95%, 80 PLUS Titanium, Cybenetics Titanium);
• велика навантажувальна здатність каналу +12В — до 83 А (996 Вт);
• незначні відхилення напруг при підключенні до потужної конфігурації з парою відеокарт;
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• використання виключно твердотілих та японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• можливість повністю пасивного охолодження при навантаженні до 790 Вт;
• тиха робота на всьому діапазоні навантажень;
• низьке нагрівання внутрішніх вузлів;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.1 (12V-2x6);
• 10 років гарантії.

Особливості:

• пристрої для європейського ринку підтримують роботу лише в мережах 200-240 В.

Автор: Олесь Пахолок

Висловлюємо подяку компанії Listan GmbH & Co. KG за наданий для тестування блок живлення.
