Огляд ASUS TUF Gaming 1000W Gold: потужний блок живлення для любителів тиші

Лінійка ASUS TUF Gaming пропонує величезну кількість блоків живлення, у числі яких є «бронзові» та «золоті» моделі потужністю від 650 до 1200 Вт. Цього разу до нас потрапив кіловатний ASUS TUF Gaming 1000W Gold, який попри ідентичну до протестованого два роки тому 850-ватного ASUS TUF Gaming 850W Gold зовнішність отримав кілька значних відмінностей.

Очікуваною стала підтримка стандарту ATX12V 3.1 замість попереднього ATX12V 3.0, і, як наслідок, наявність відповідного конектора живлення відеокарт PCIe 5.1 (12V-2x6). Що ж, це цілком логічний підхід у 2025-му році, і він стосується всіх оновлених «золотих» моделей даної лінійки. А от про інший приємний сюрприз ми дізналися лише в процесі ближчого знайомства, про яке і розповімо далі.

Специфікація

Модель	ASUS TUF Gaming 1000W Gold (TUF-GAMING-1000G)
Тип	ATX12V 3.1 / EPS12V
Номінальна потужність, Вт	1000
Потужність по каналу +12В, Вт	1000
Потужність ліній +3,3В і +5В, Вт	130
Кількість ліній +12В	1
Струм по лінії +3,3В, А	25
Струм по лінії +5В, А	25
Струм по лінії +12В, А	83,3
Струм каналу -12В, А	0,8
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	47 – 63
Вхідний струм, А	8 – 15
ККД, %	≥92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≥90
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Два кулькові підшипники (Double Ball Bearing)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP
Розміри (Д х Ш х В), мм	150 x 150 x 86 мм
Вага, кг	2,48
Гарантія, років	10
Сайт виробника	ASUS
Сторінка продукту	ASUS TUF Gaming 1000W Gold

Паковання та комплект постачання

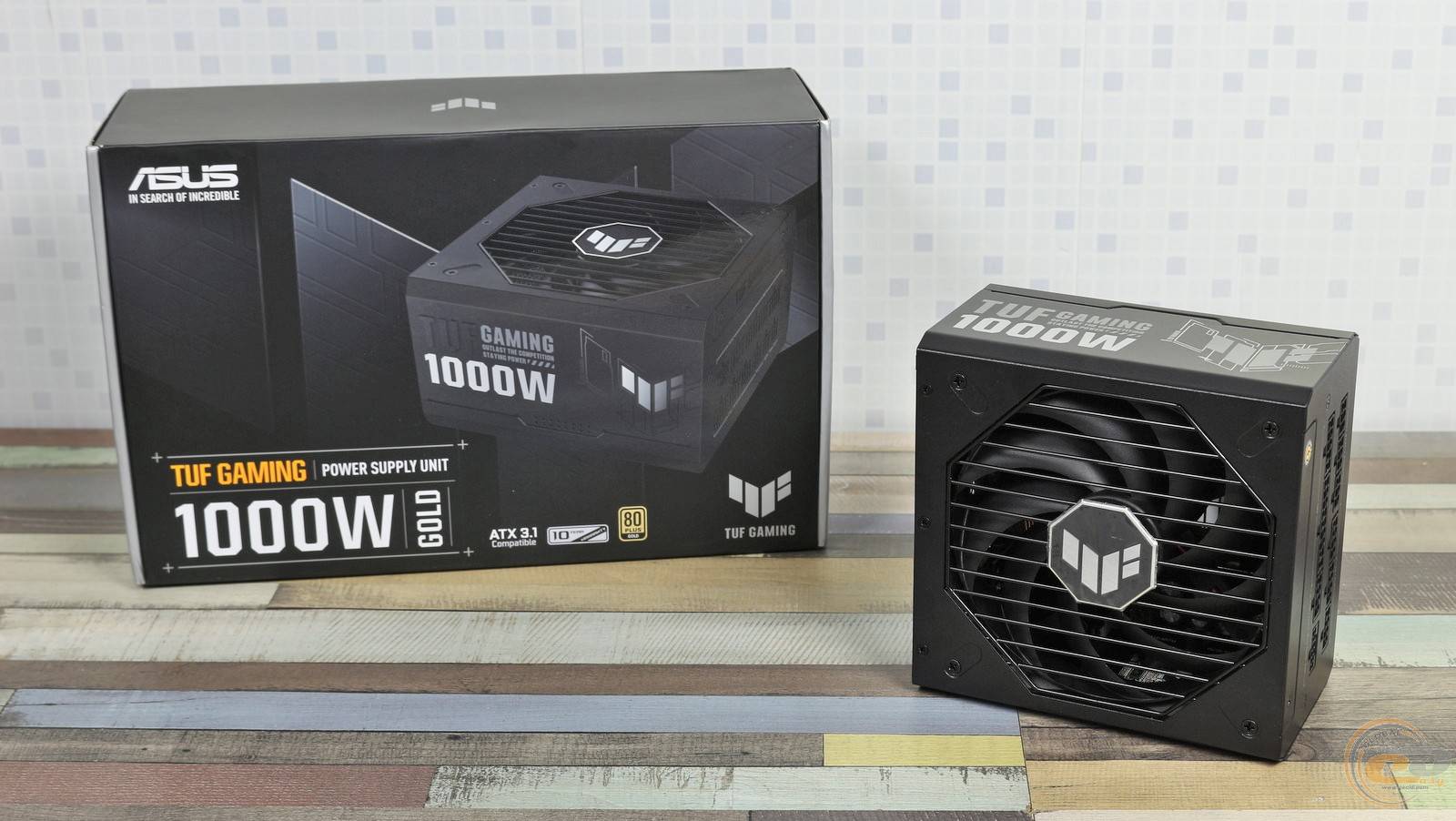

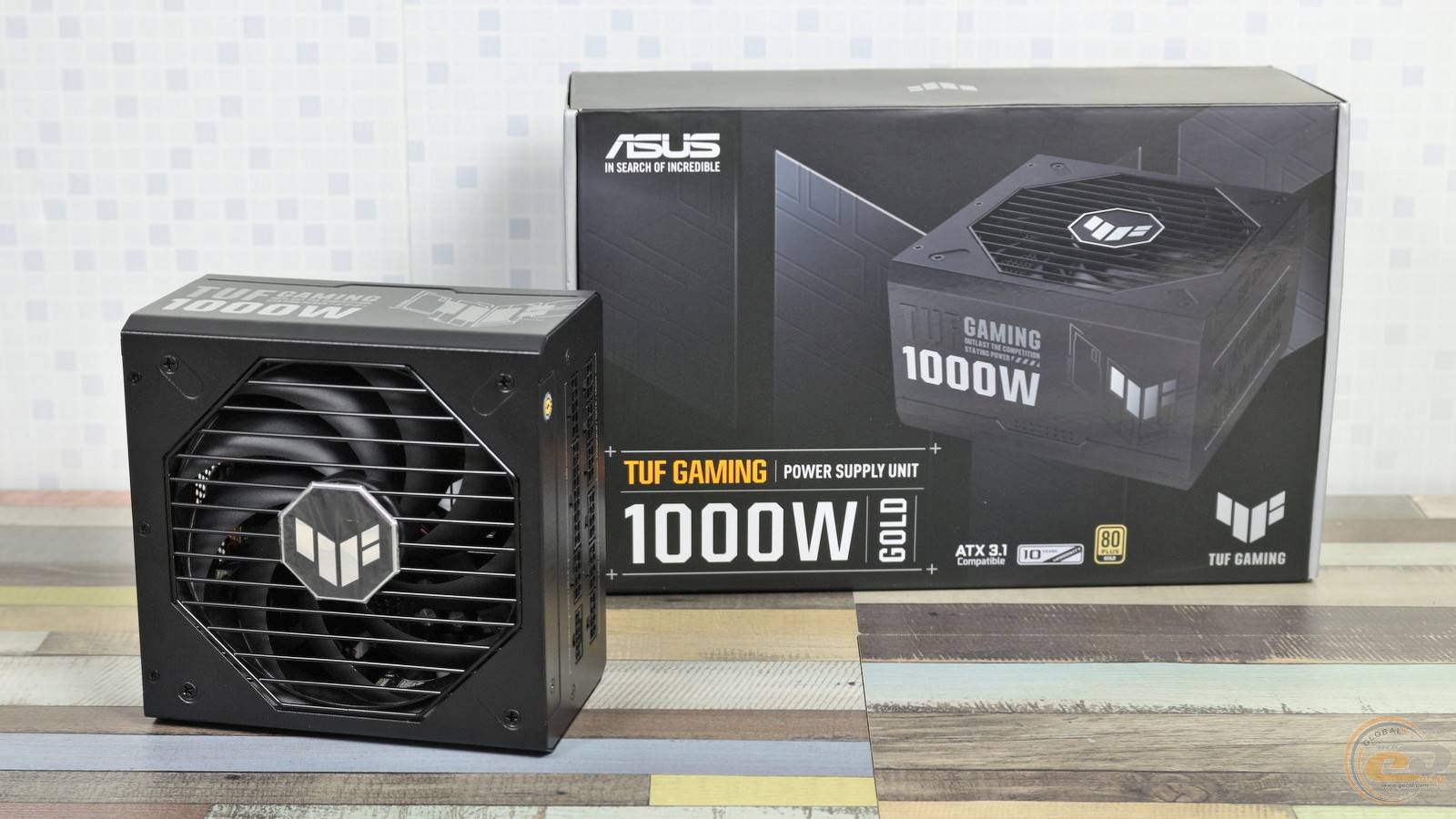

Красива та інформативна коробка містить на собі перелік електротехнічних характеристик пристрою, його конекторів та головних особливостей. От тільки читачу доведеться озброїтися знанням англійської.

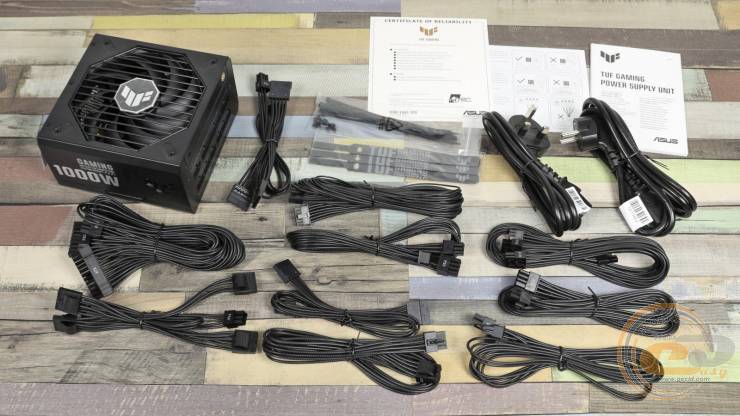

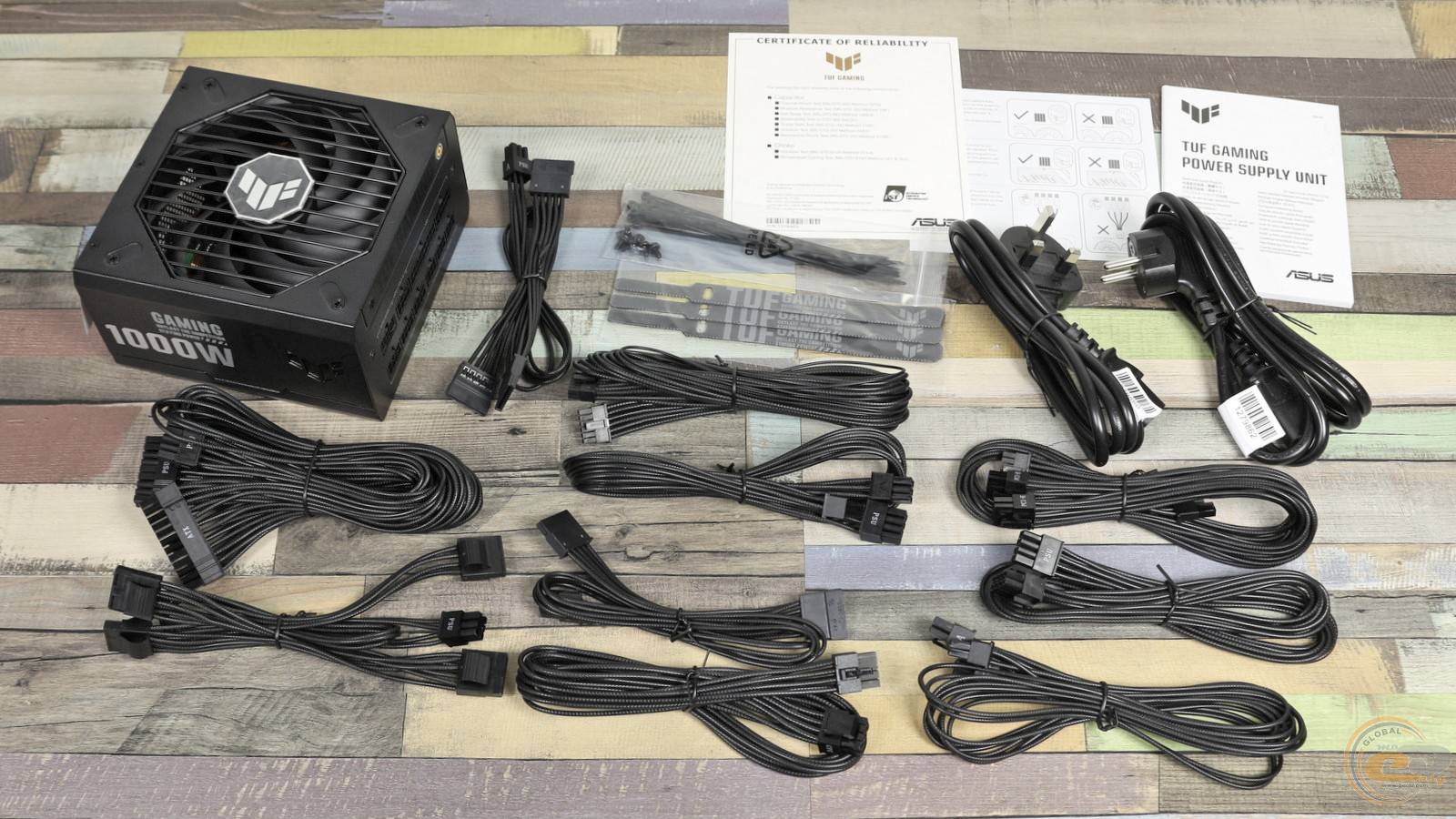

Комплектація у ASUS TUF Gaming 1000W Gold також «золота». Тут присутні:

• кабелі живлення для різних типів розеток;
• модульні кабелі;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• різна паперова документація.

Зовнішній вигляд

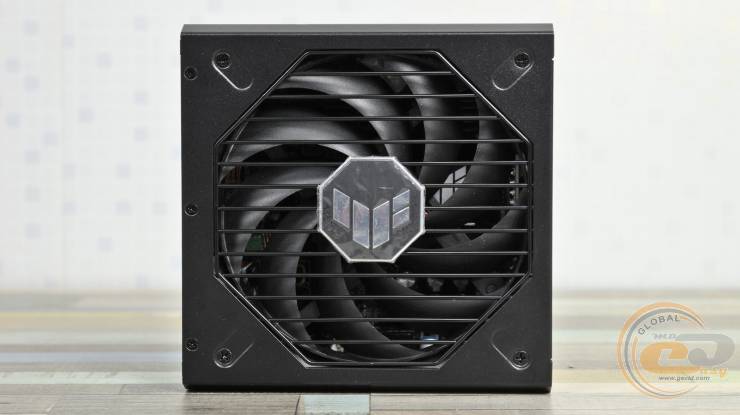

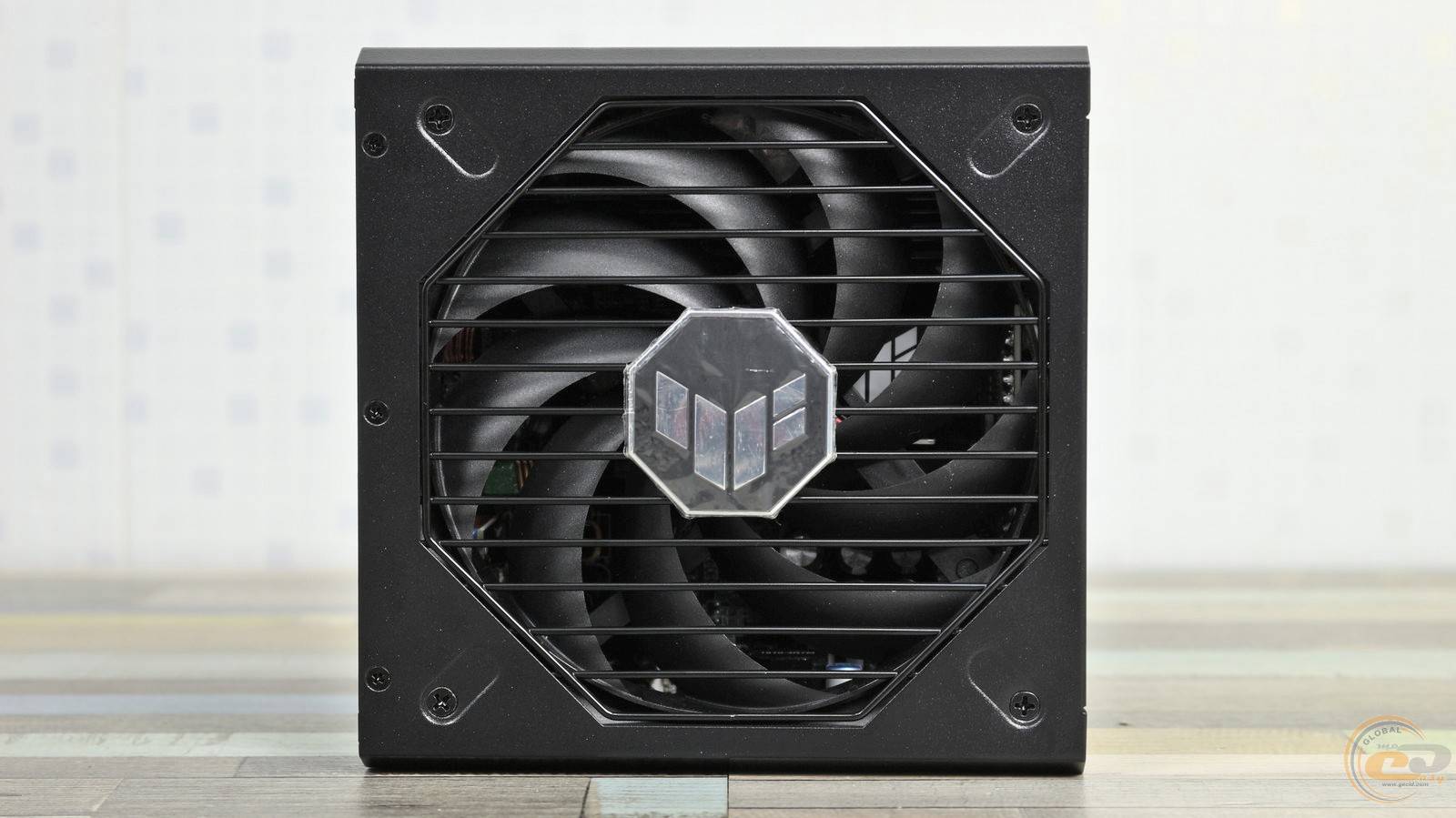

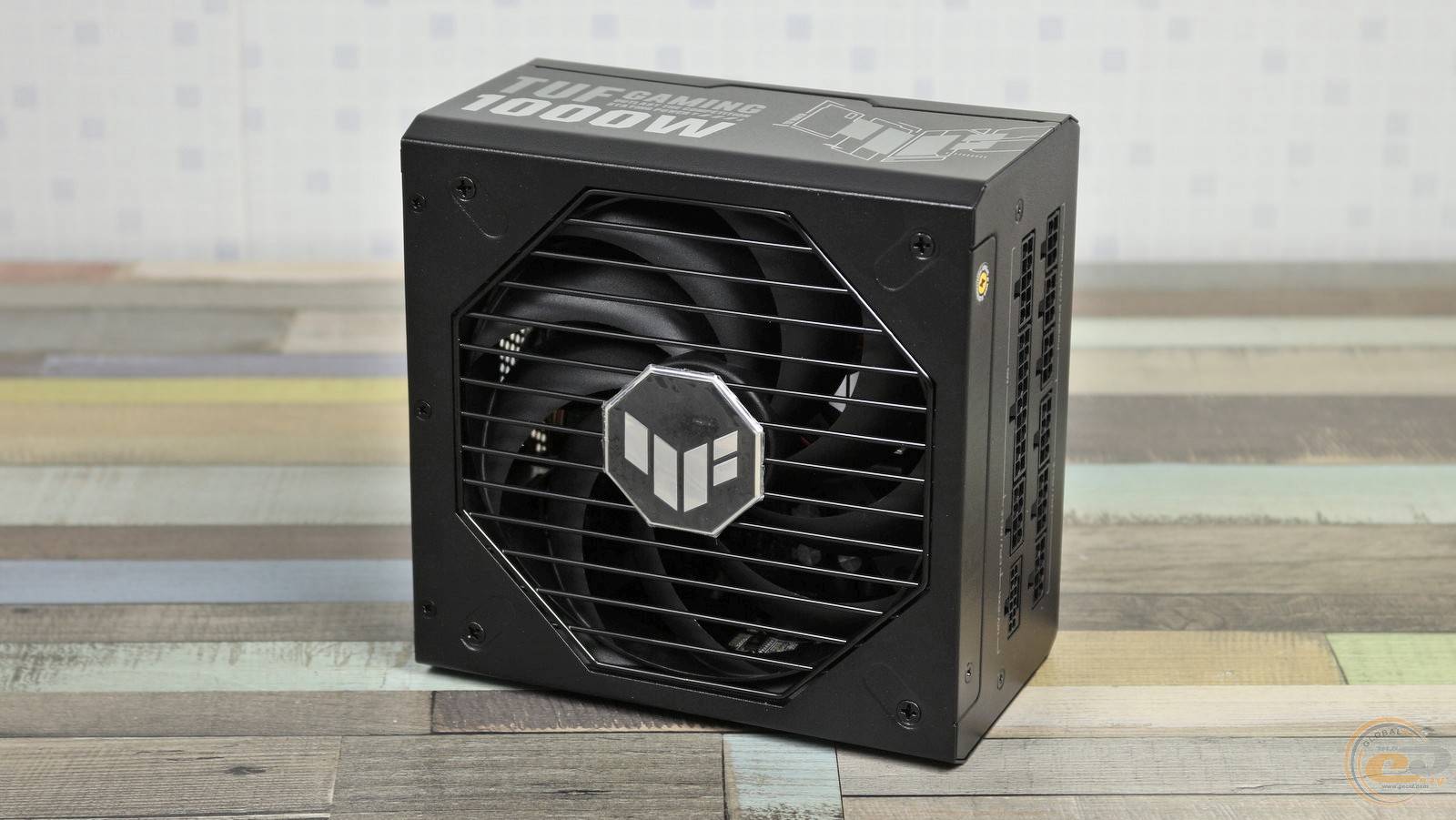

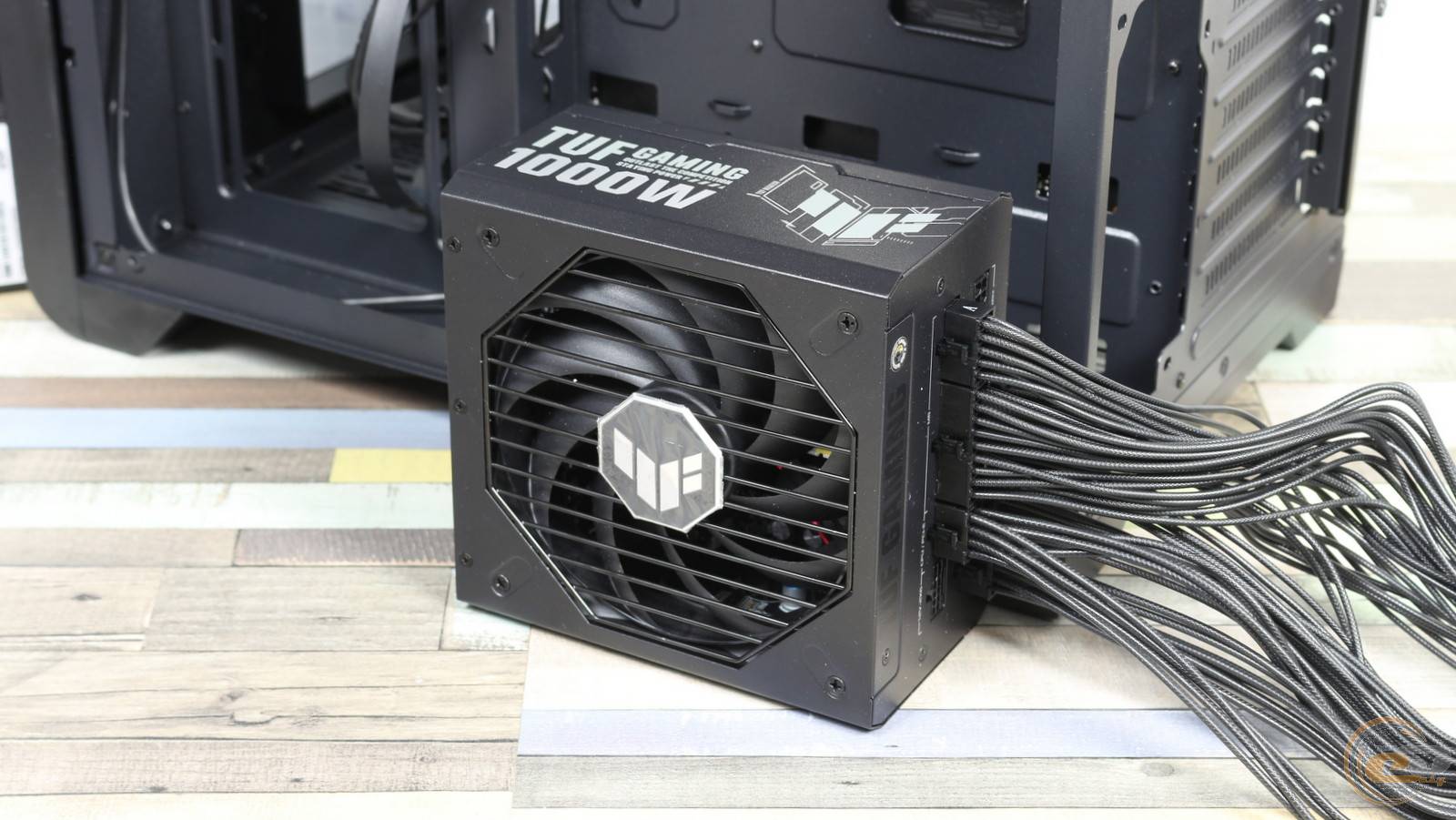

Кіловатник отримав впізнаваний дизайн завдяки восьмикутній решітці-гриль над 135-мм вентилятором, логотипу лінійки та двом скошеним граням. А традиційний чорний матовий окрас допоможе пристрою візуально вписатися практично у будь-який системник. Цьому сприятимуть і доволі скромні його розміри: 150 х 150 х 86 мм.

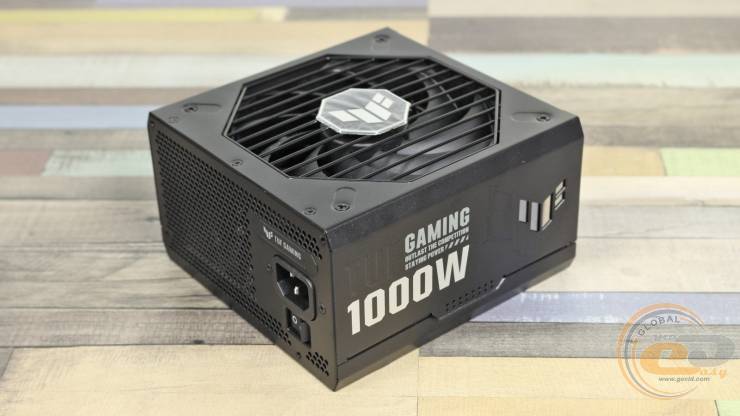

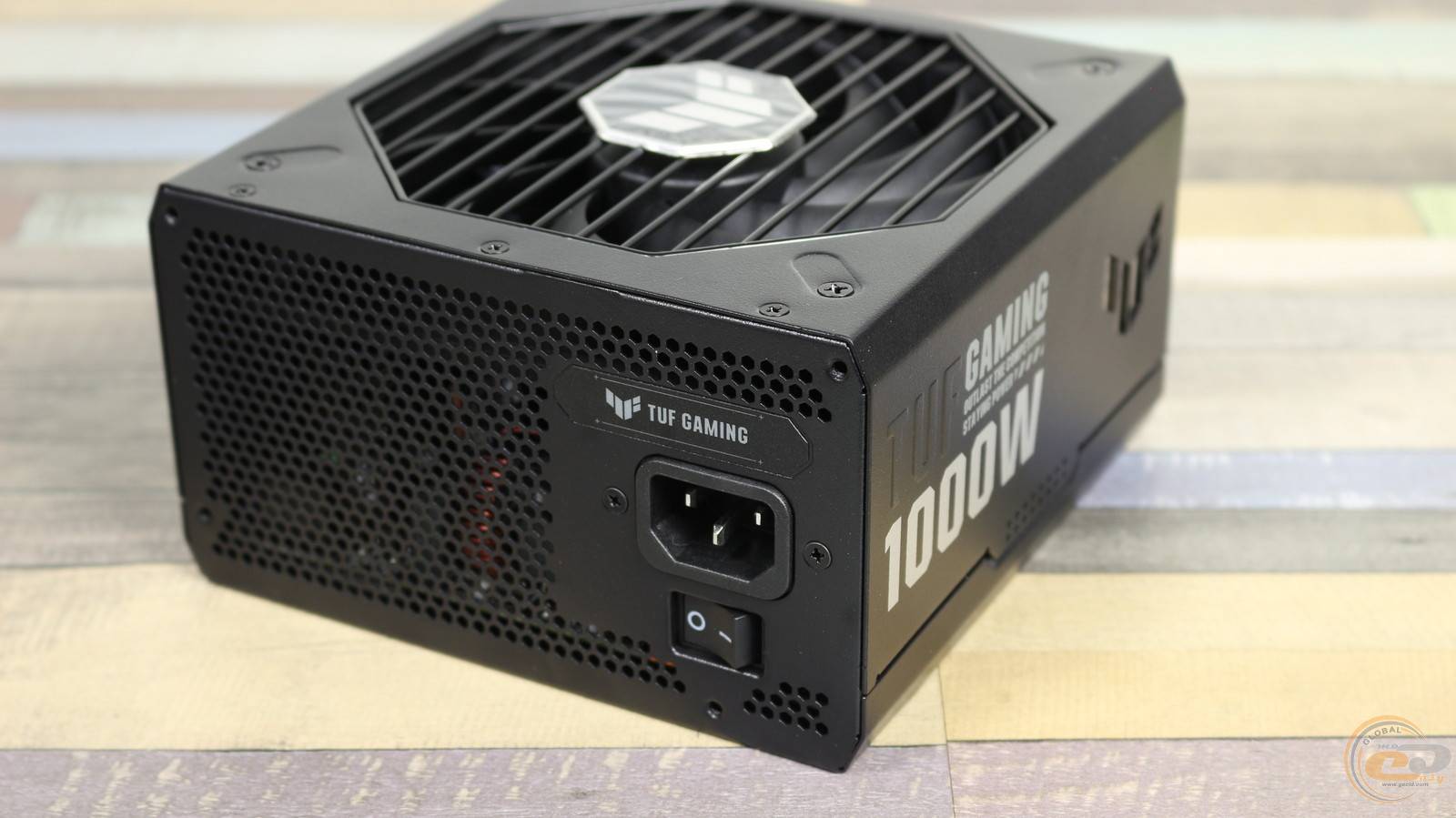

В свою чергу тил прикрашають дрібні отвори-соти, знову ж вказівка лінійки, вимикач та роз’єм живлення.

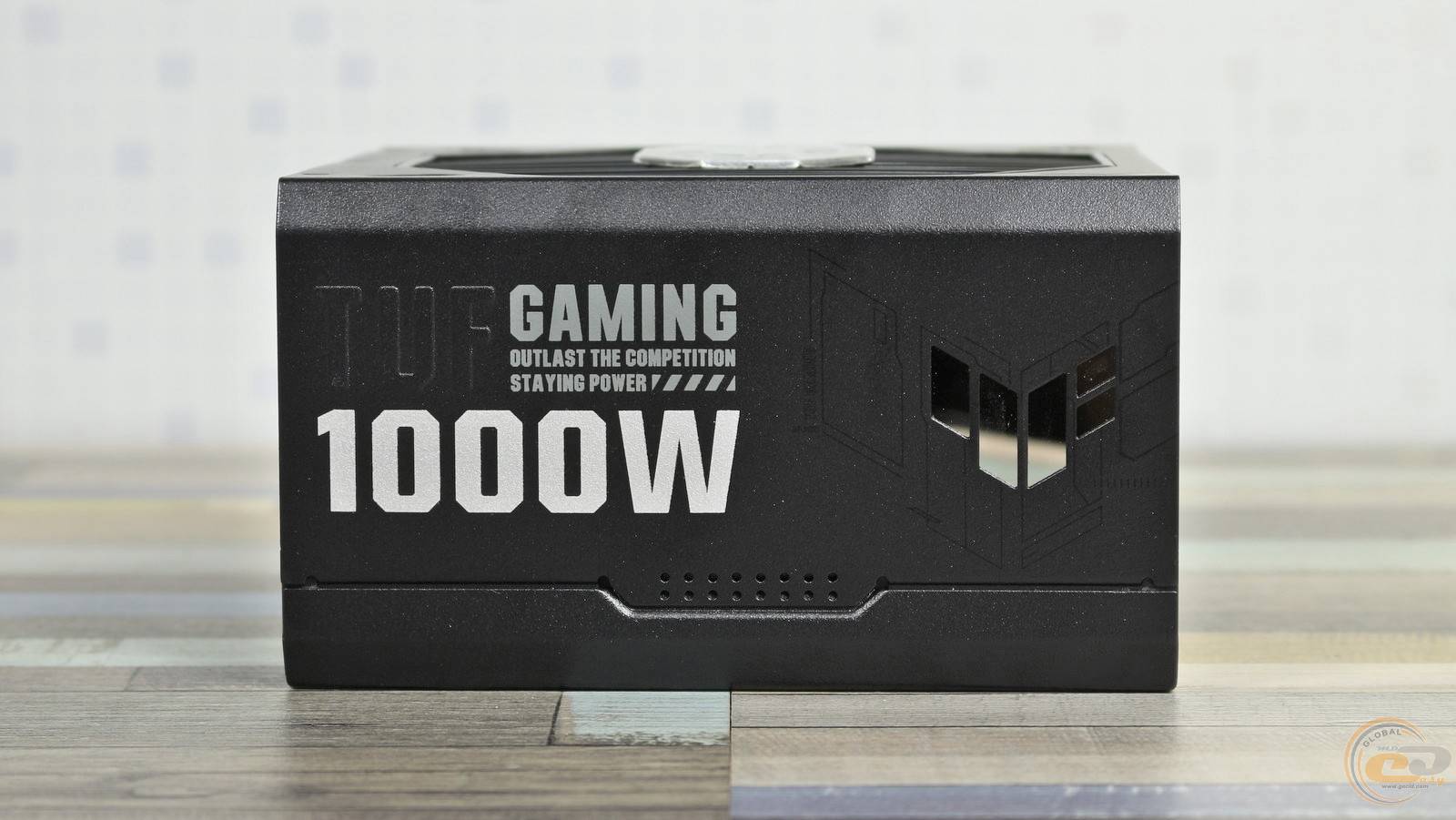

Що ж до боковини, то і тут не обійшлося без блискучого логотипа, а також вказівки потужності даного пристрою.

Протилежна бокова панель ASUS TUF Gaming 1000W Gold вже дещо скромніша, хоча і з плюс-мінус тим же наповненням.

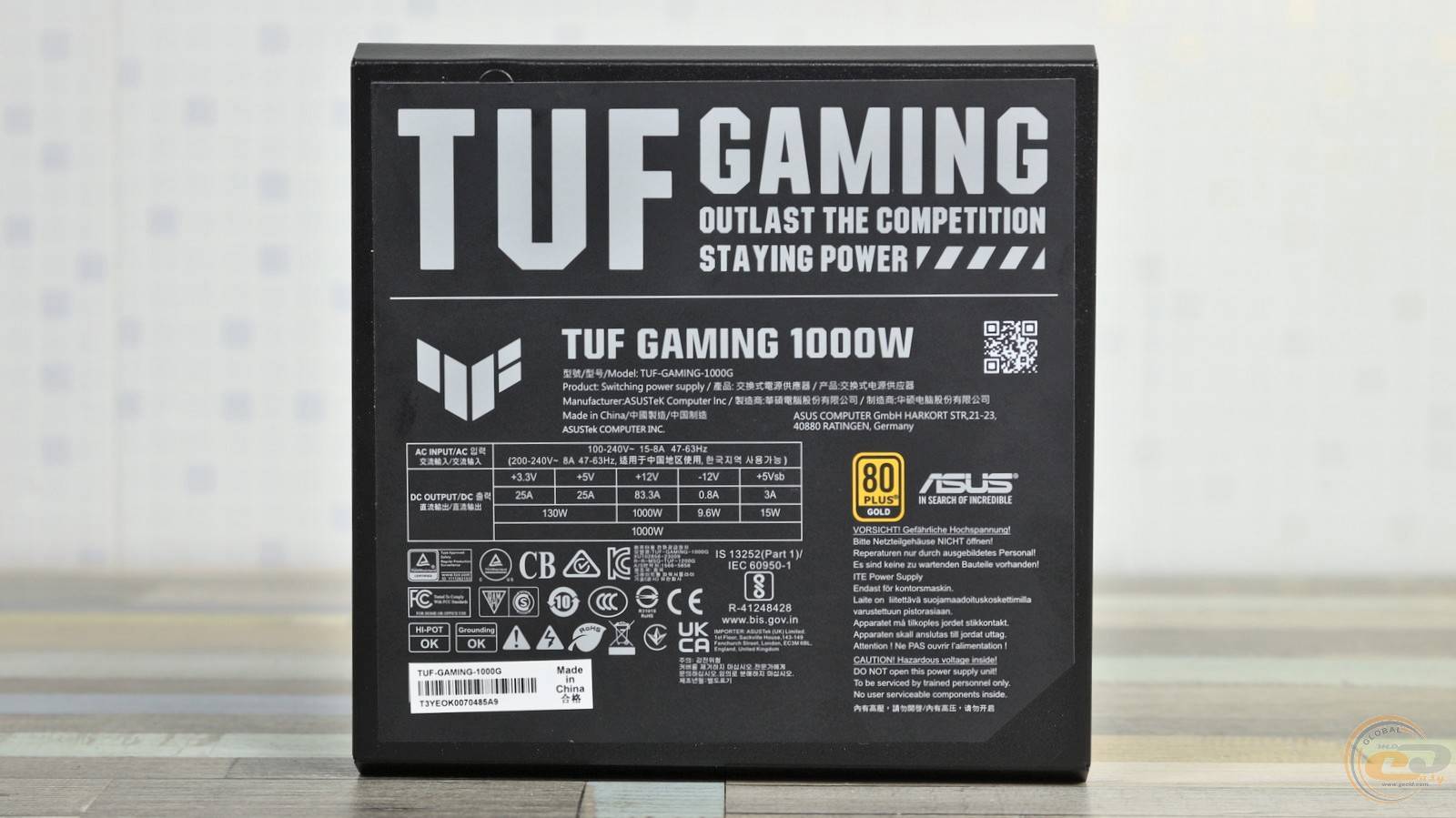

А найцікавішою є велика етикетка, єдиним яскравим елементом якої є вказівка сертифіката енергоефективності 80 PLUS Gold.

Також тут згадується наявність однієї лінії +12В, потужність якої аналогічна номінальній — 1000 Вт. У той же час для молодших +3,3В і +5В відведені чималі 130 Вт або ж до 25 А на канал.

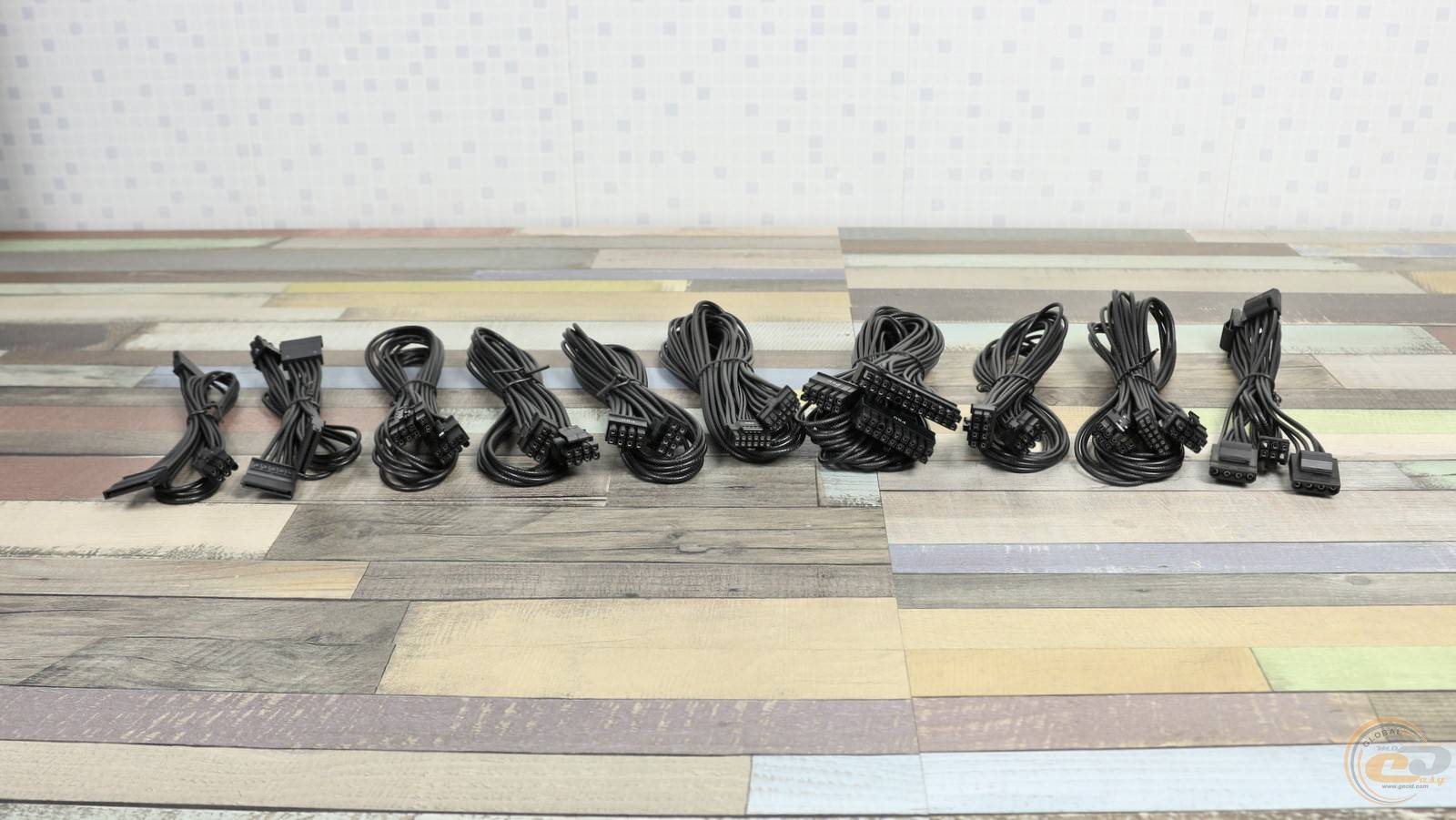

Модульні кабелі виконані у вигляді круглих проводів в тканинній обмотці. Ось так виглядає повна їх конфігурація:

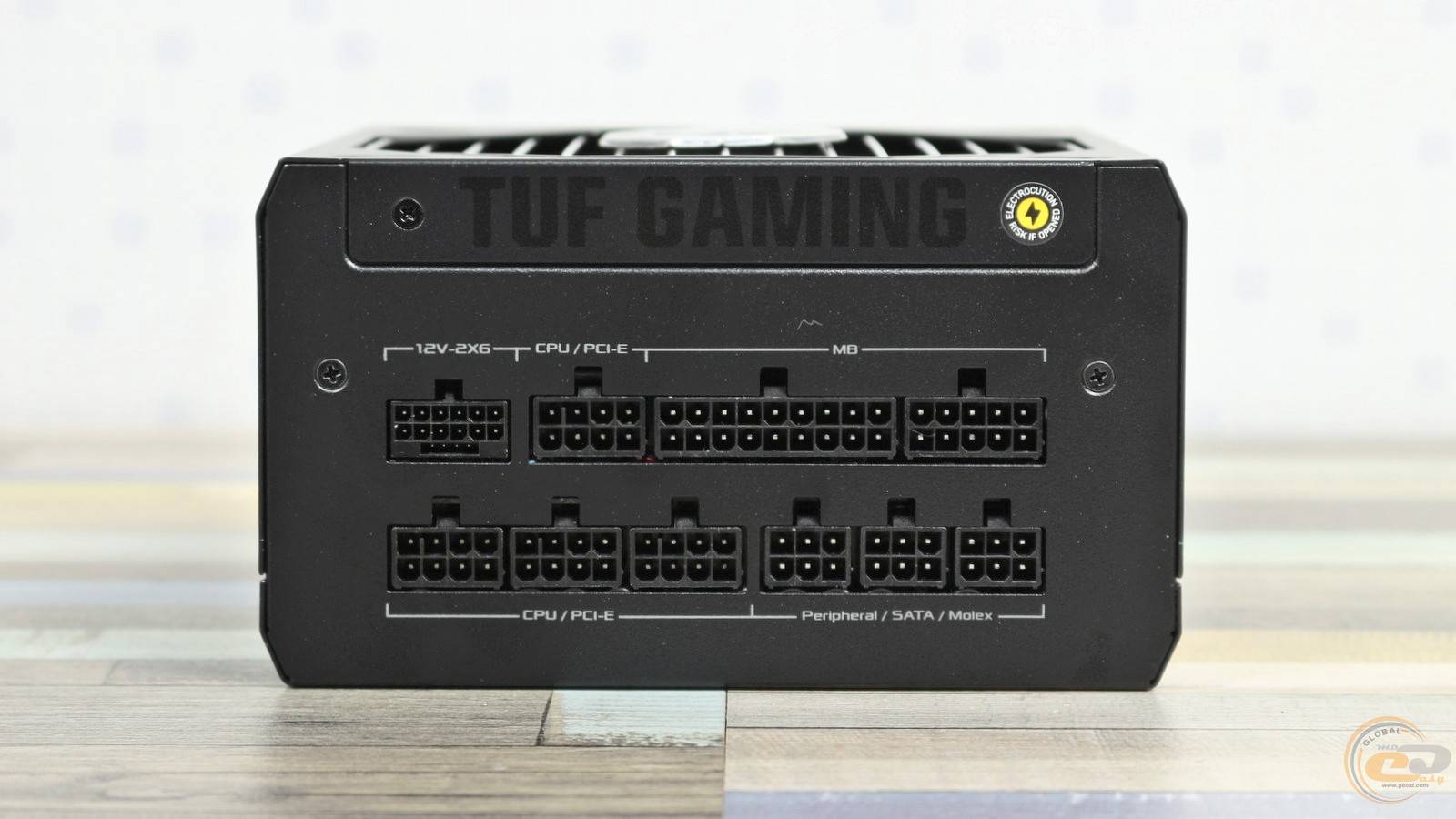

Основні конектори живлення ASUS TUF Gaming 1000W Gold — це вже звичні 20+4-контактний ATX та пара 4+4-контактних ATX12V. Для під’єднання відеокарти в наявності є чотири 6+2-контактні роз'єми PCIe та один 600-ватний PCIe 5.1 (він же 12V-2x6). Власне, наявність останнього відрізняє cвіжу версію пристрою від попередника дворічної давності, у якому використовувався стандарт PCIe 5.0 (12VHPWR). І нарешті для периферії маємо п’ять SATA та чотири PATA, розташованих на трьох окремих кабелях.

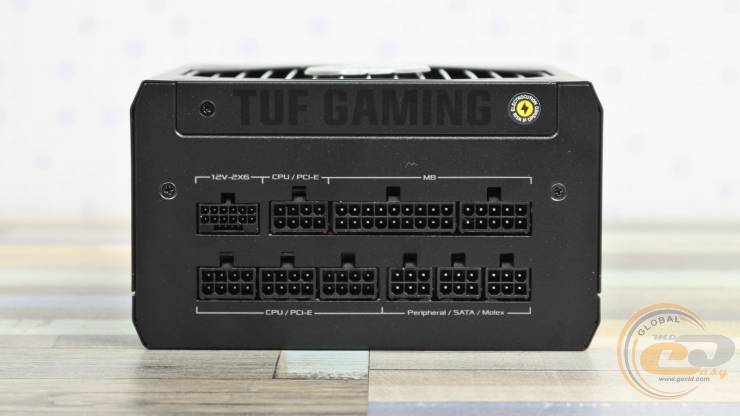

Для збірки сучасного ПК з будь-якою топовою відеокартою такого набору конекторів буде достатньо. В свою чергу підписи біля роз'ємів на корпусі блока живлення допоможуть не помилитися при під’єднанні кабелів.

А тепер прийшов час дізнатися, яке ж наповнення заховане всередині такого красеня.

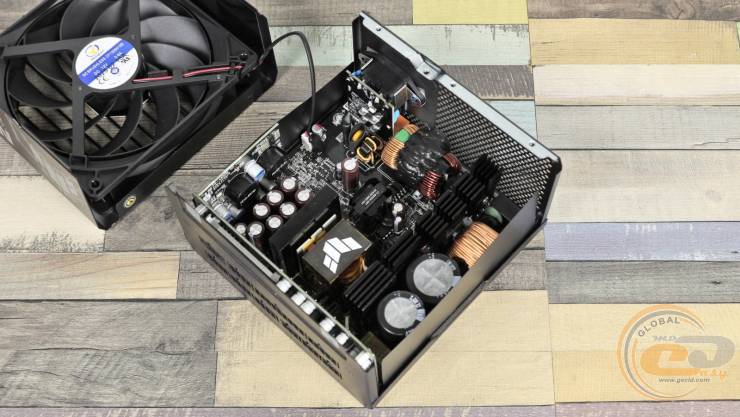

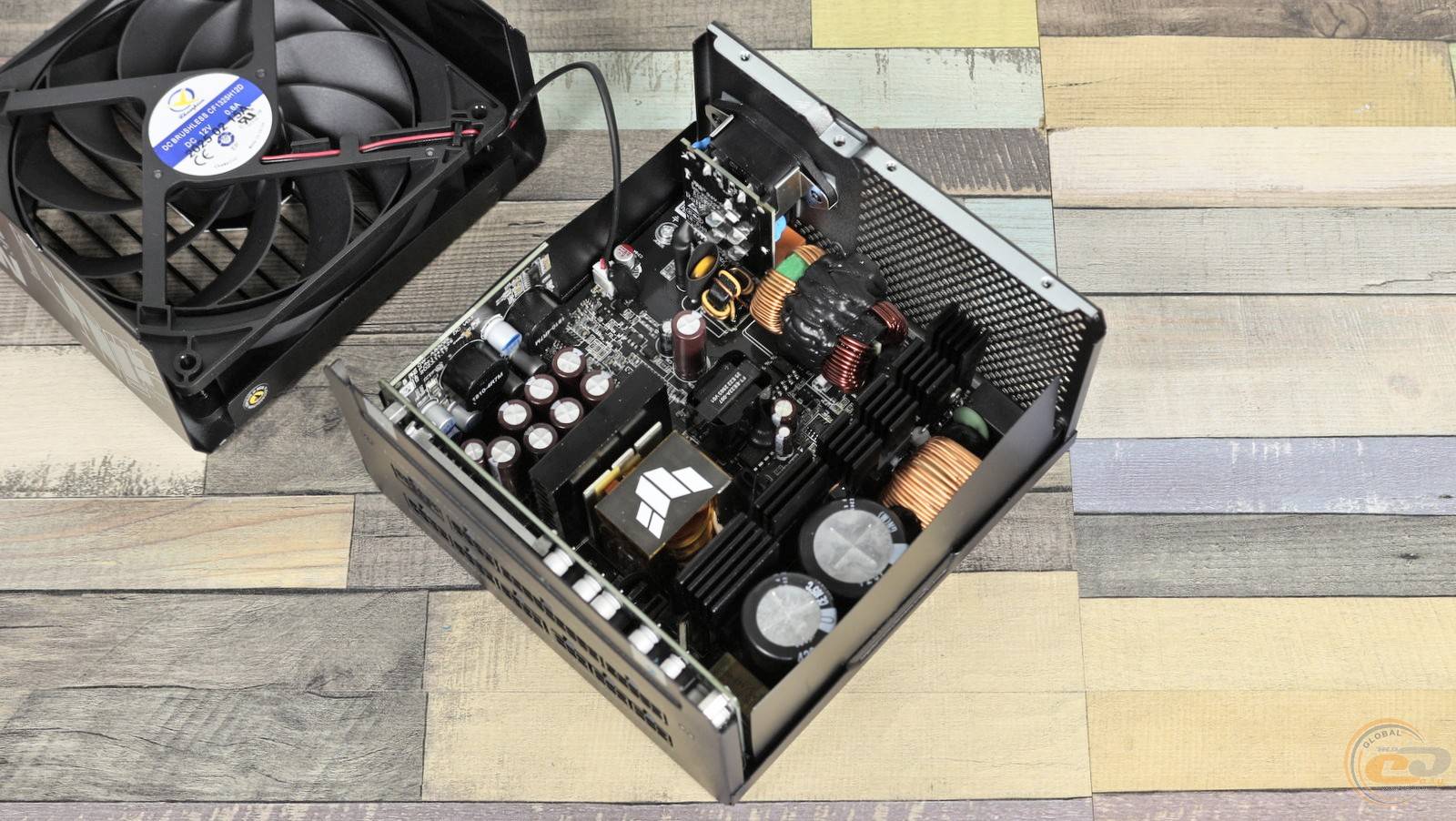

Внутрішня будова

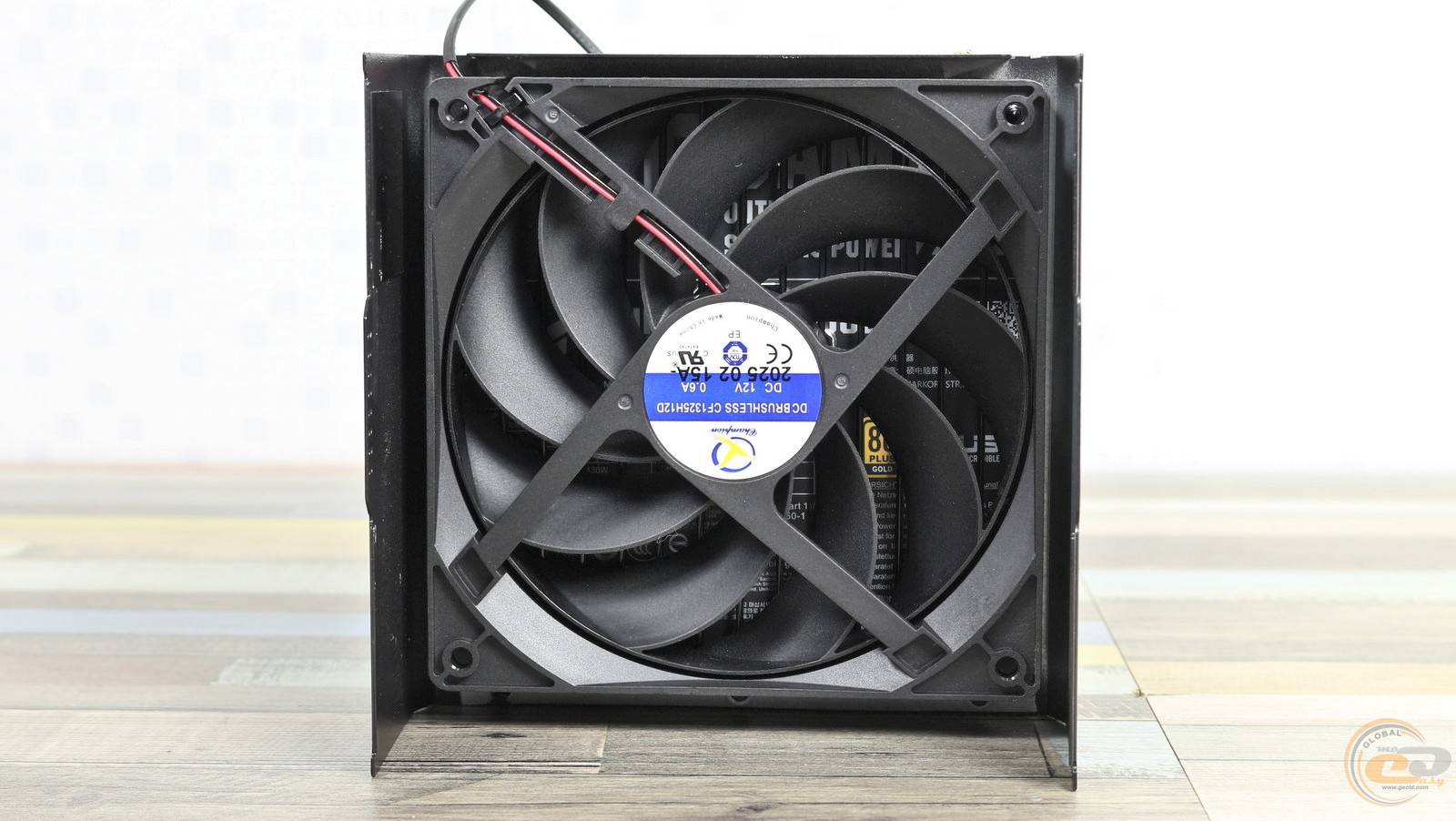

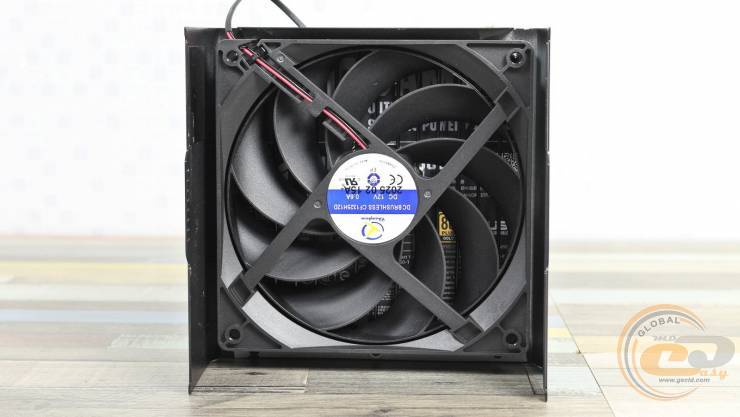

Вже знайомий нам вентилятор Champion CF1325H12D розмірами 135 х 135 х 25 мм має в своїй основі два кулькові підшипники (Double Ball Bearing), які додають йому надійності та довговічності. Для його живлення передбачений 2-контактний конектор, а енергоспоживання знаходиться в межах 7,2 Вт (0,6 А при 12 В).

Ще однією винятковою рисою пропелера є об’єднання лопатей кільцем (технологія ASUS Axial-tech Fan Design) для збільшення тиску повітря, спрямованого на внутрішнє наповнення.

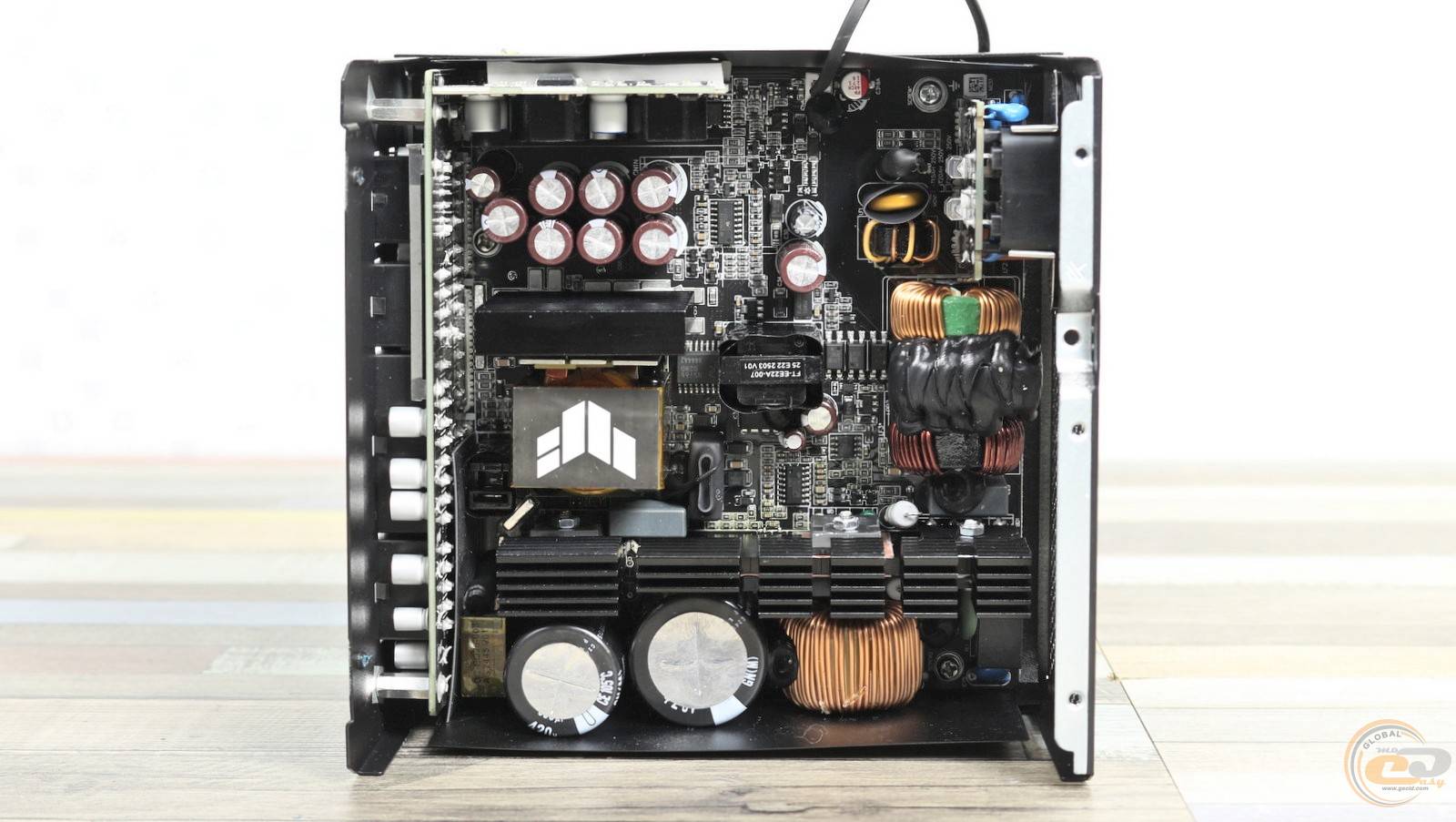

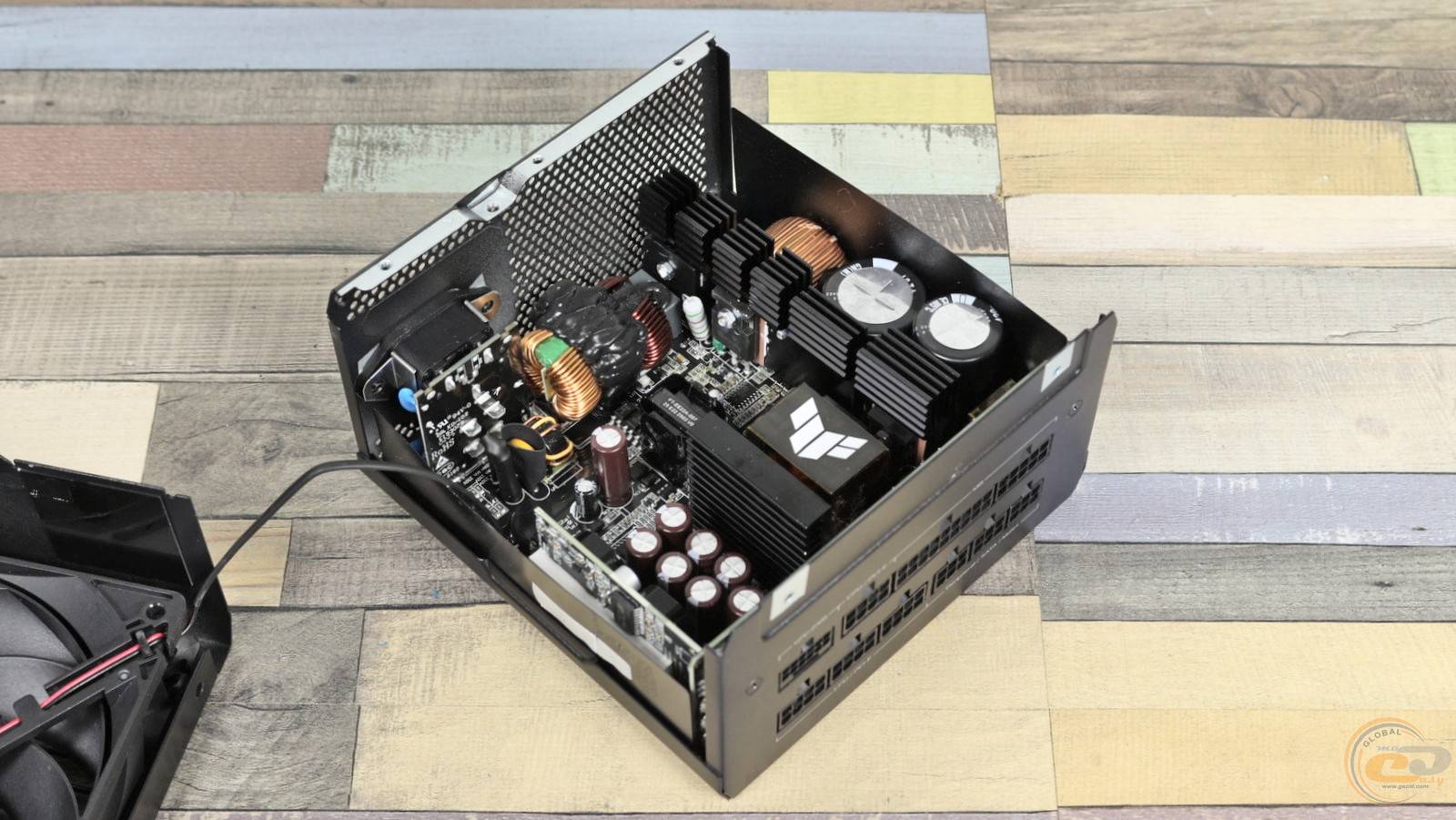

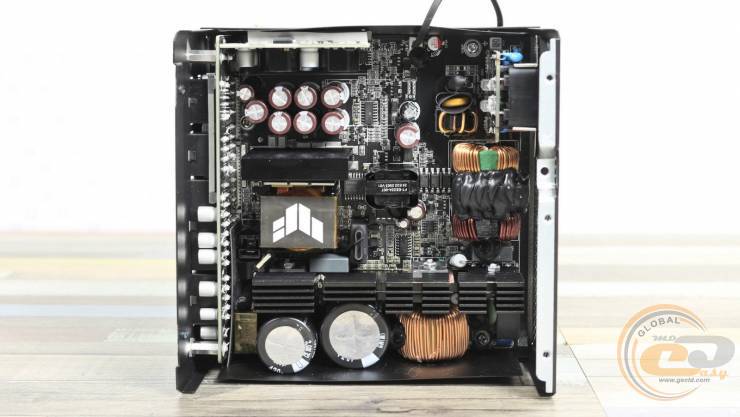

Є тут і пара досить габаритних радіаторів, які відводять тепло відповідно від елементів первинного кола та синхронного випрямляча.

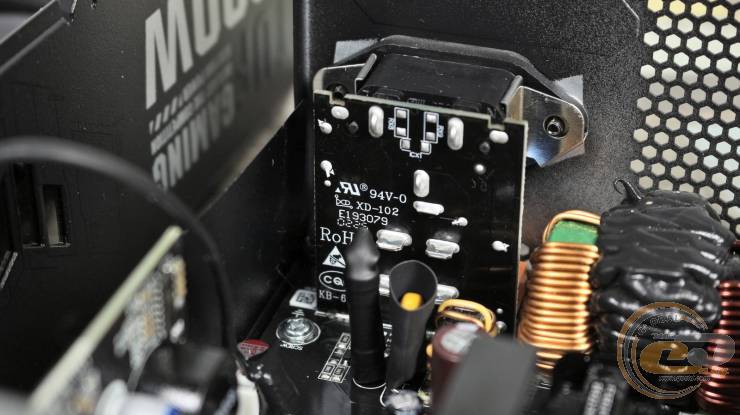

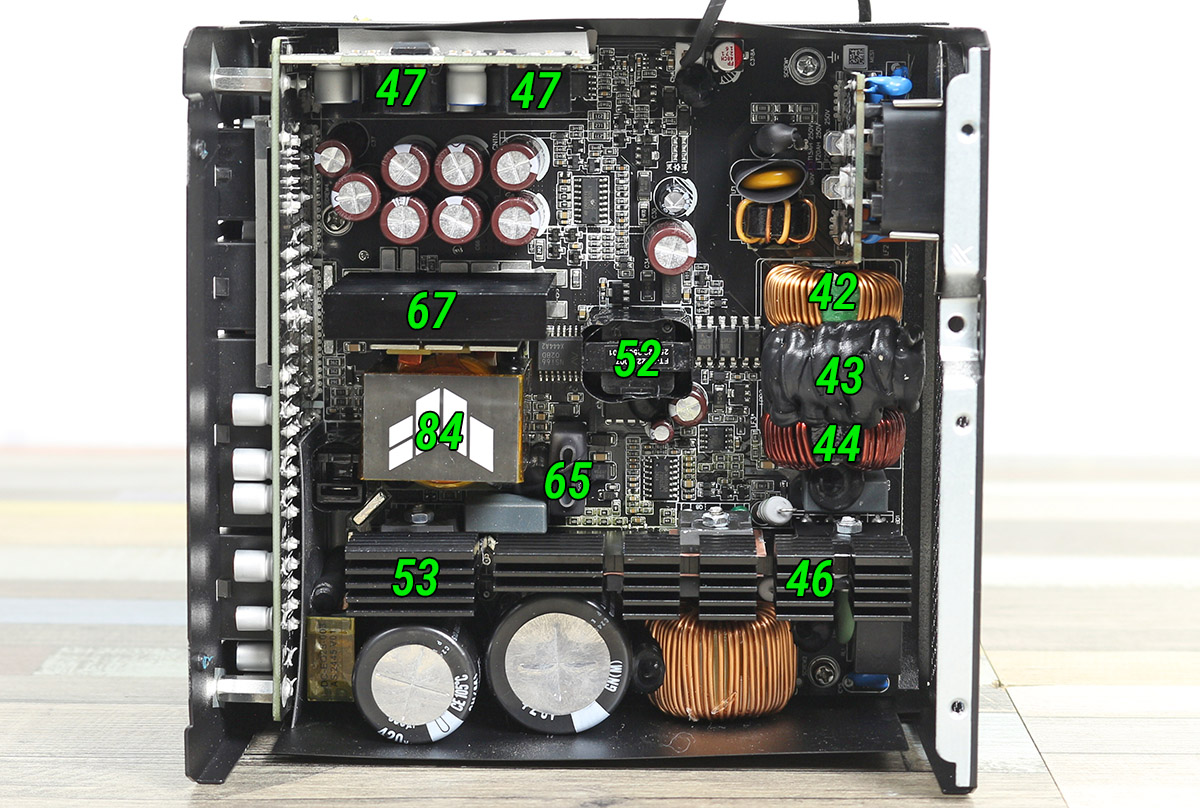

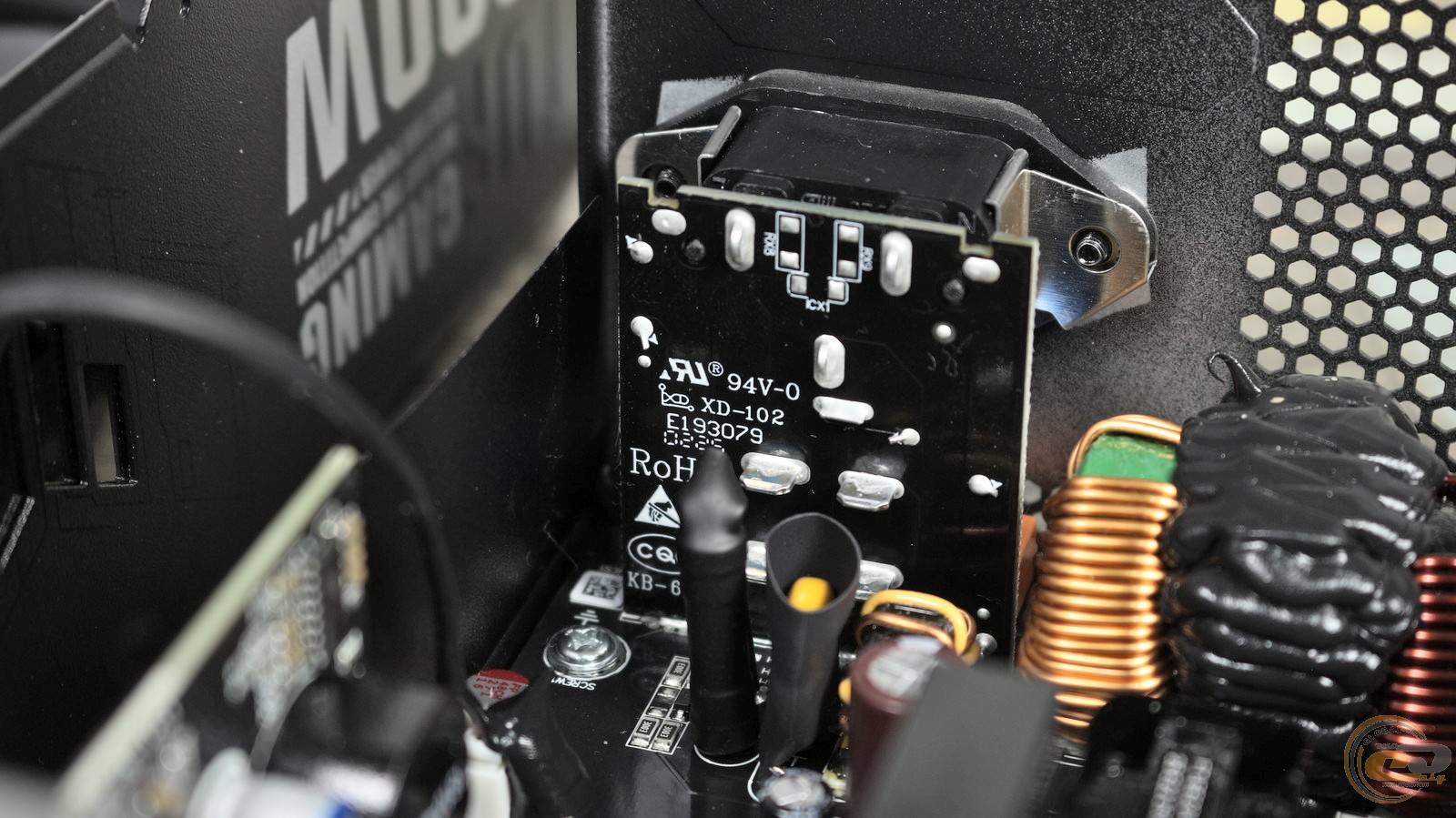

Тепер про деталі. До вхідного фільтру ASUS TUF Gaming 1000W Gold входять не лише X- та Y-конденсатори та котушки індуктивності, але й варистор і плавкий запобіжник. В той же час одна з ємностей для якоїсь загадкової цілі до невпізнаваності заліплена чорним клеєм.

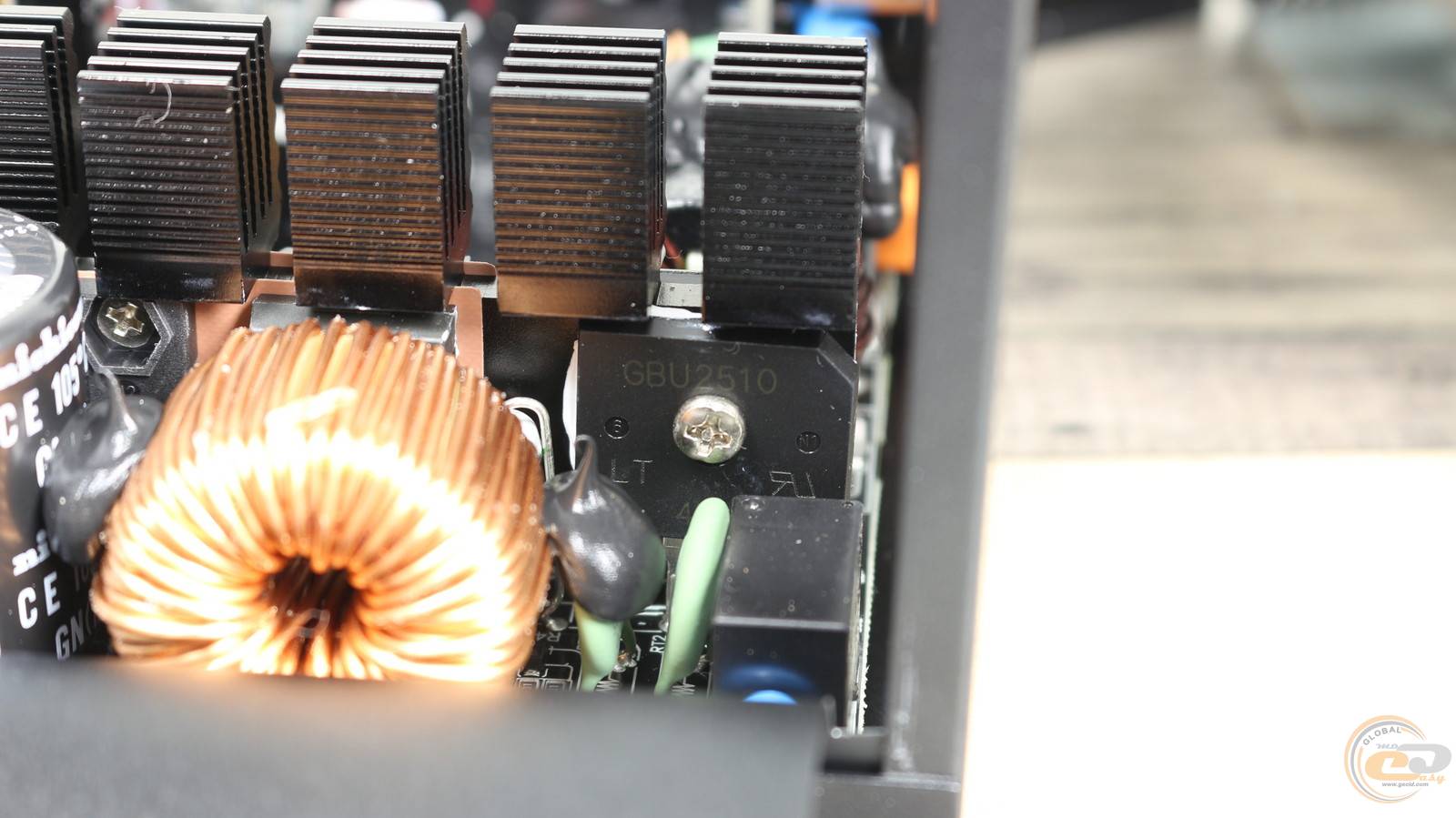

На першому охолоджувачі по обидва його боки зафіксовані діодні збірки GBU2510, розраховані на велику силу струму до 25 А.

Поруч видно терморезистор і реле для обмеження пускових струмів, а також габаритний дросель вузла APFC.

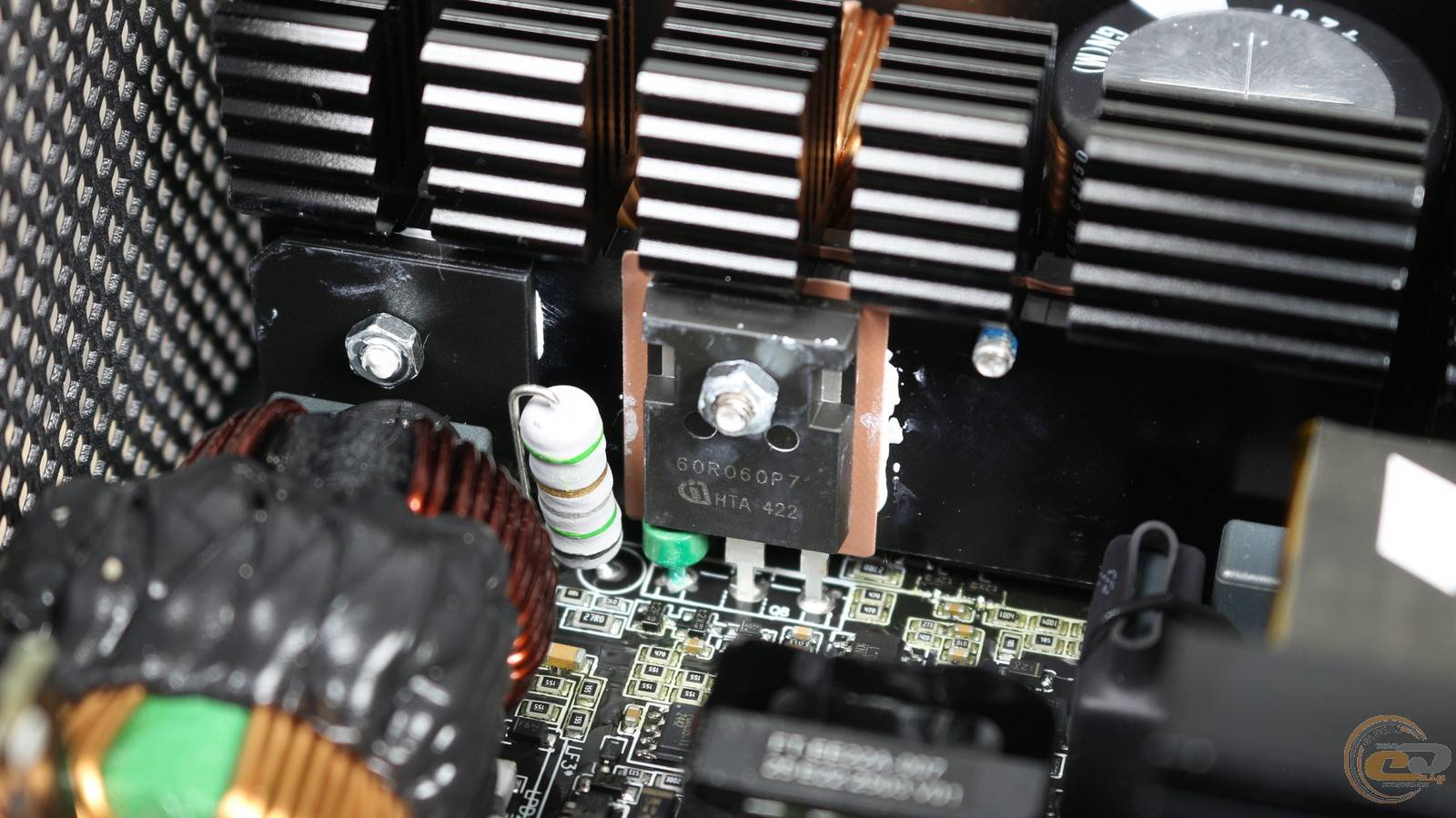

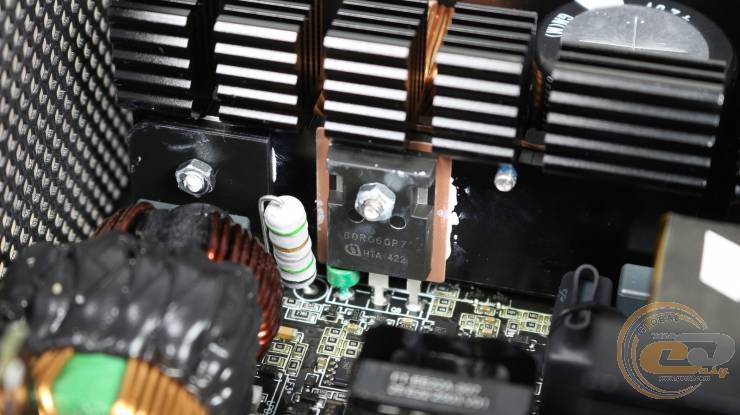

В складі останнього нам вдалося роздивитися транзистор Infineon 60R060P7 німецького походження.

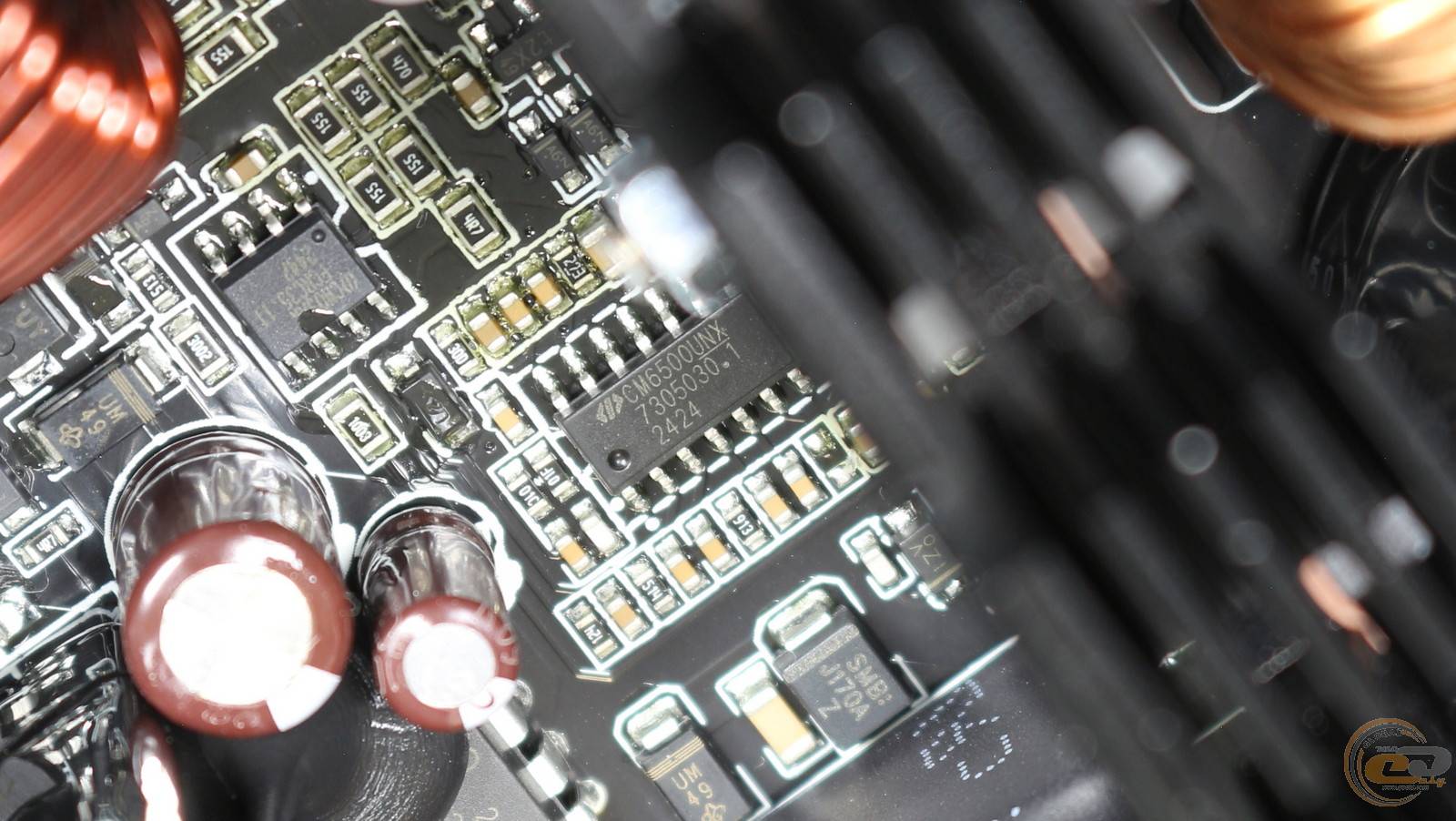

А за роботу модуля відповідає доволі популярний контролер Champion CM6500UNX.

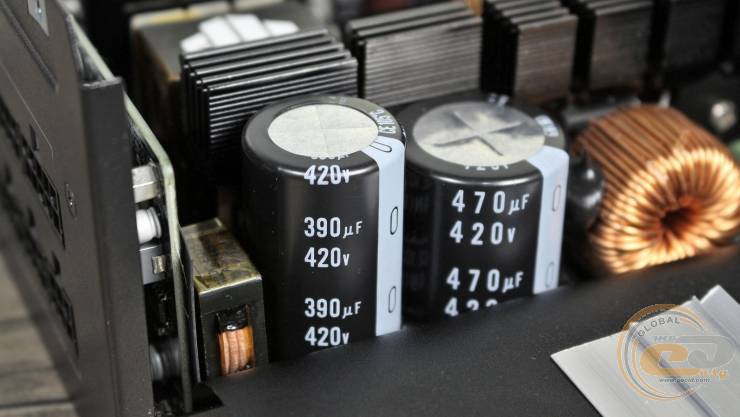

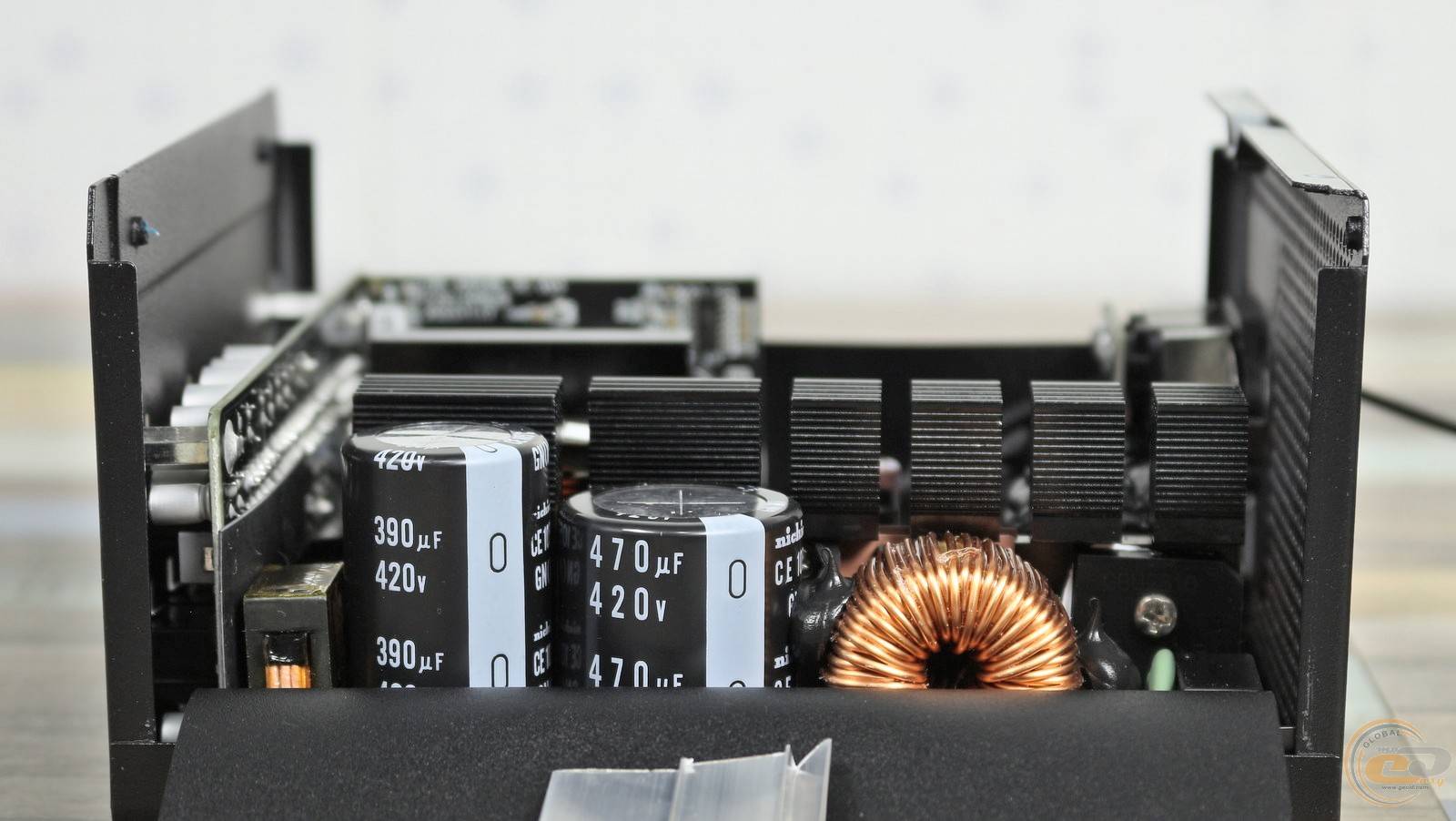

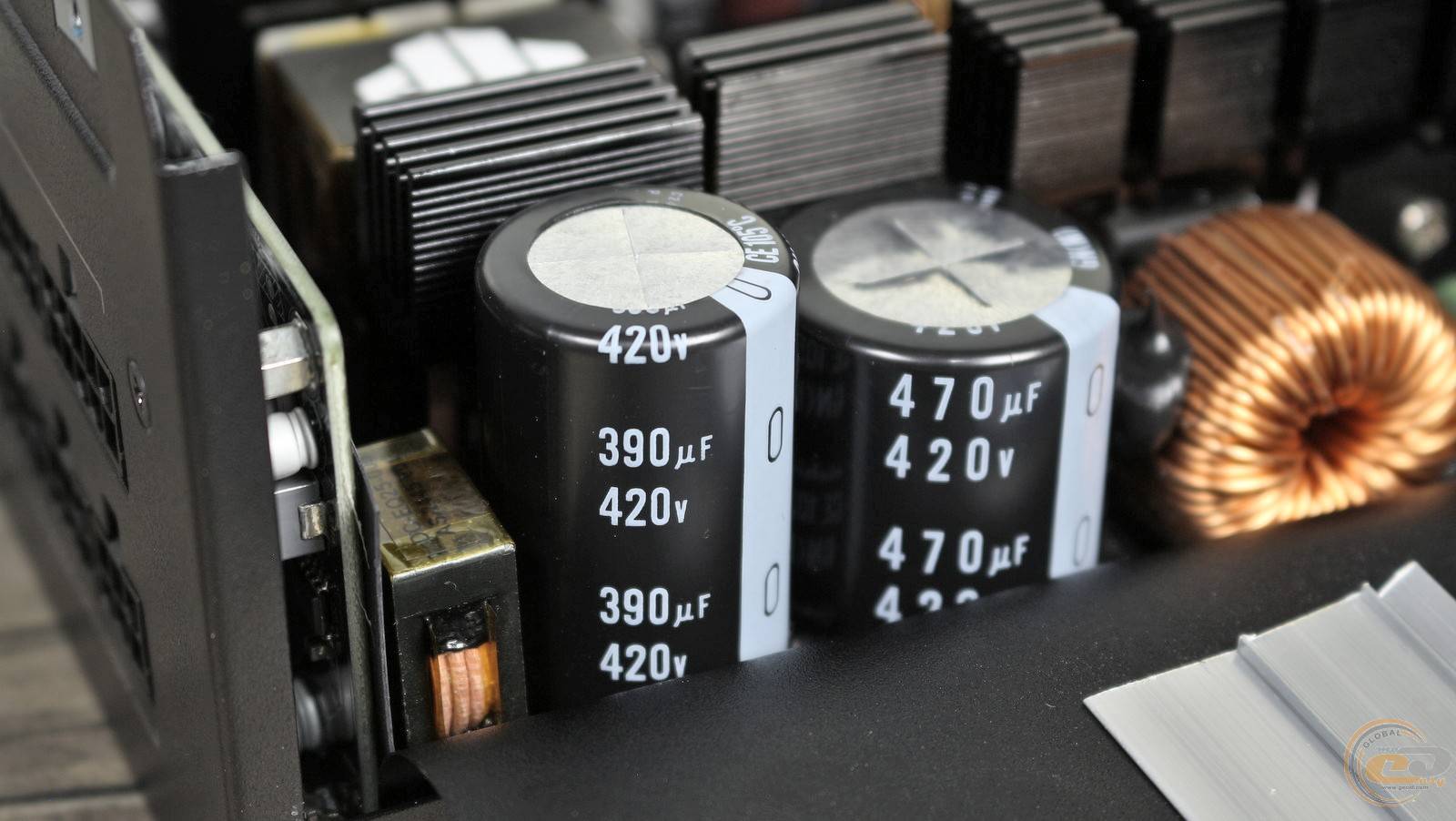

Два вхідні конденсатори від японської компанії nichicon мають високу робочу температуру та розраховані на напругу до 420 В. Їх загальна ємність становить 860 мкФ (470 + 390 мкФ), що є гідним значенням для кіловатного рішення.

Поруч з трансформатором розпаяні два X-конденсатори, які разом із двома транзисторами у первинному колі вказують на використання високоефективної напівмостової топології.

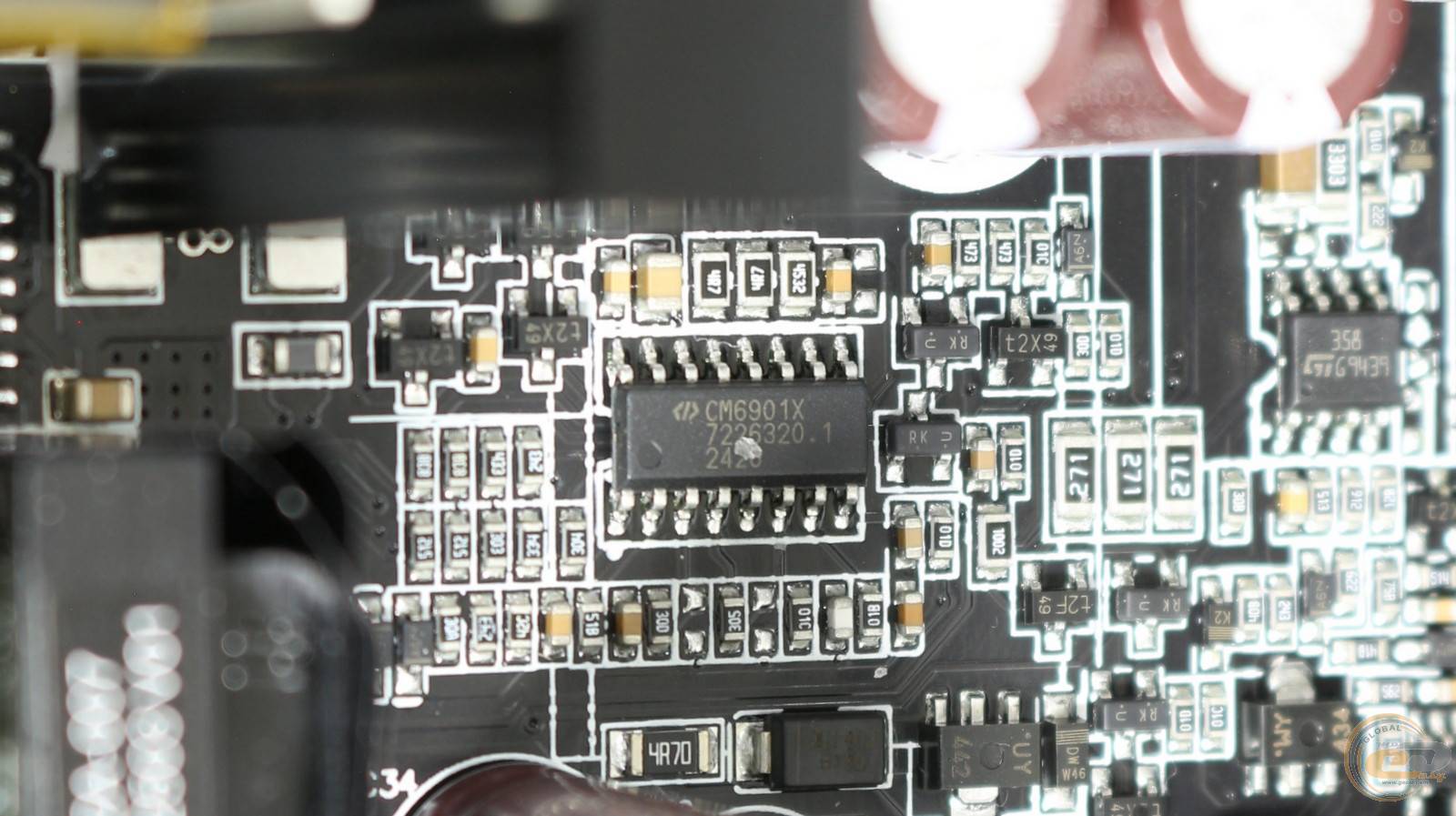

За її роботу відповідає ШІМ-контролер Champion CM6901X.

Позаду трансформатора розташований радіатор. Він відводить тепло від ключів синхронного трансформатора, де на виході отримується напруга +12В.

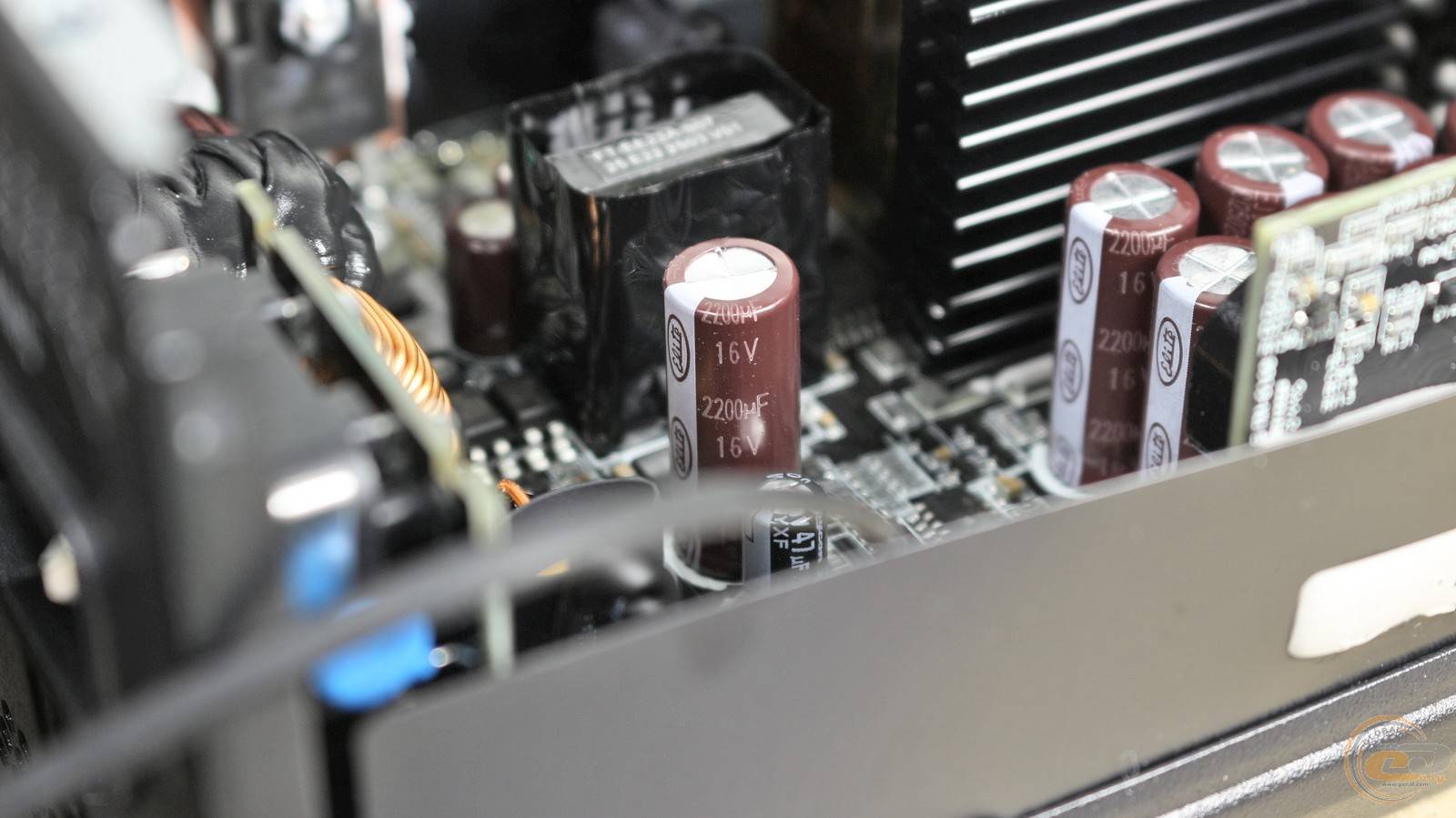

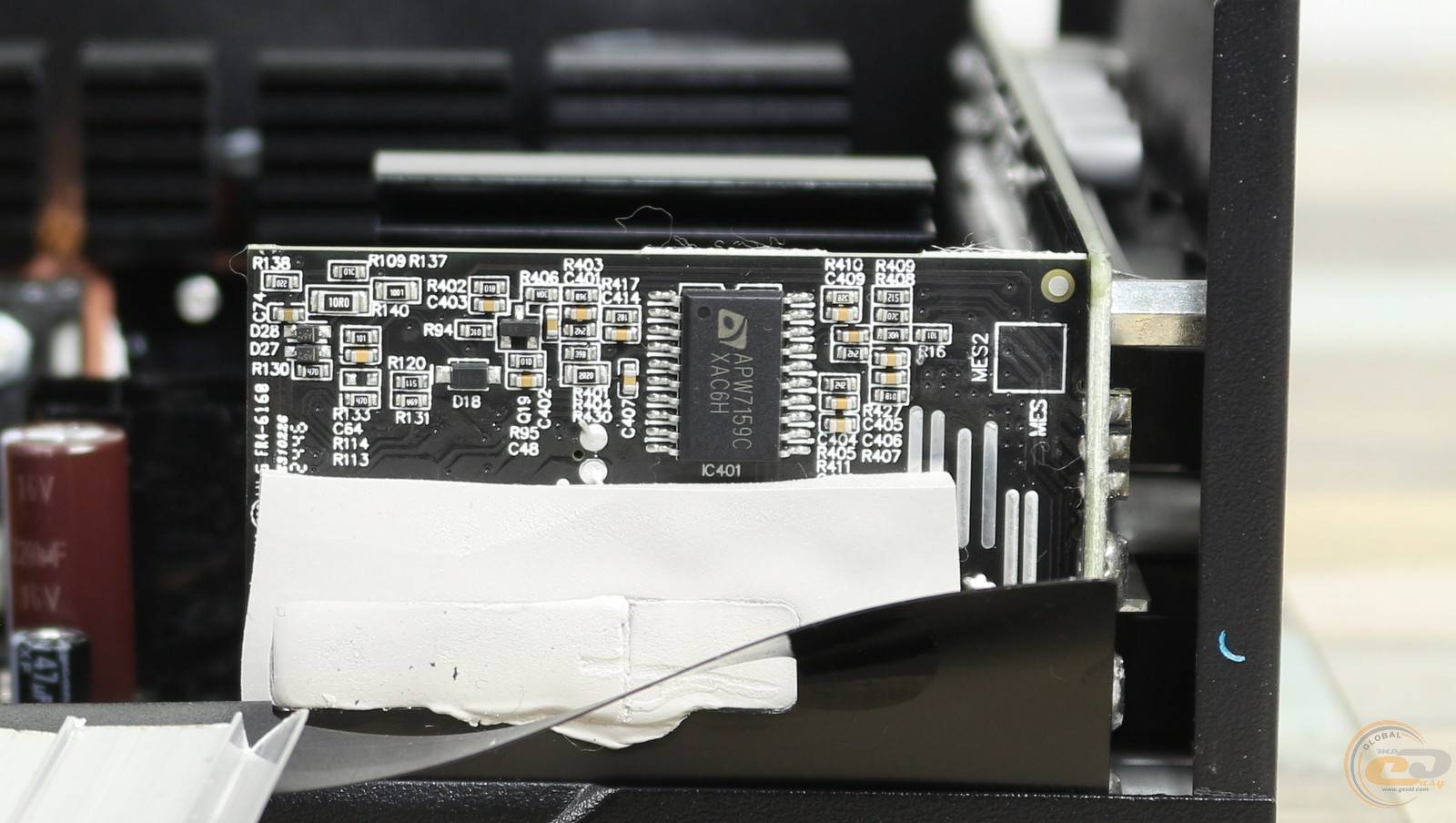

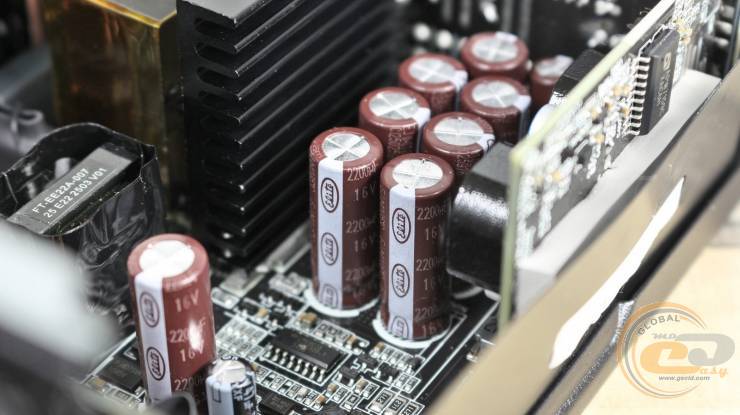

Із неї за допомогою DC-DC-перетворювачів під керівництвом контролера APW7159 формуються канали +3,3В і +5В. В їх складі присутні твердотільні конденсатори CapXon родом із Китаю.

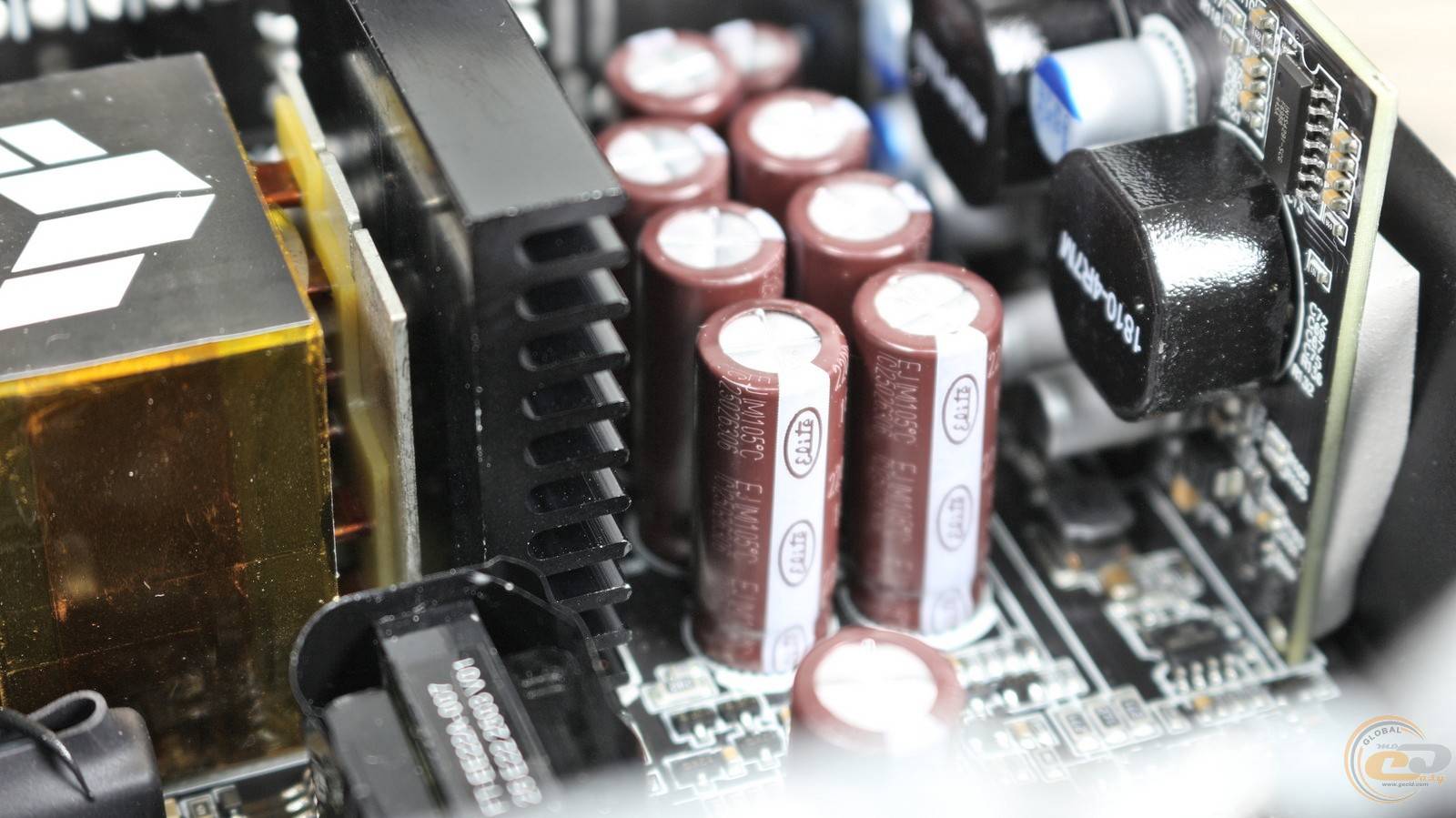

А от більшість електролітичних ємностей виготовлені тайванською компанією Elite. Винятком стала лише невеличка «бочечка» від японської Rubycon.

Так чи інакше, оскільки компанія ASUS надає на даний блок живлення цілих 10 років гарантії, це вказує на її впевненість в наявності у пристрою відповідного ресурсу.

На завершення внутрішнього огляду згадаємо про повний набір реалізованих тут захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

А ще виробник згадує про використання спеціального покриття плати для захисту від вологи, часток пилу та екстремальних температур.

Крос-навантажувальні характеристики

Тепер же час протестувати реальні можливості блока живлення.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

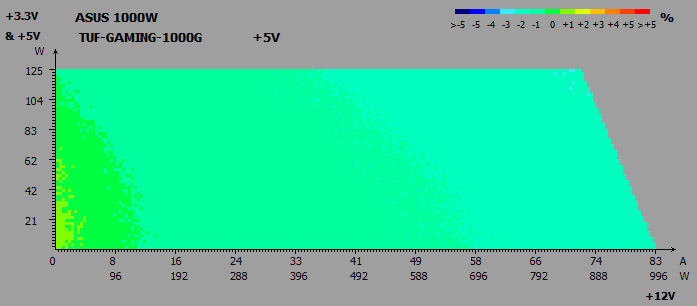

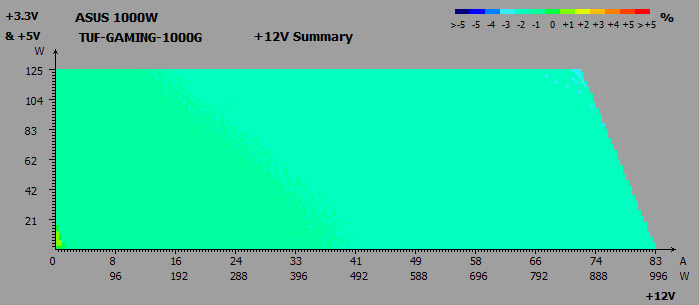

Під час крос-навантажувальних тестів на основних лініях живлення ASUS TUF Gaming 1000W Gold були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до -1%;
• лінія +5В: від -2% до 0%;
• лінія +12В: від -1% до +2%.

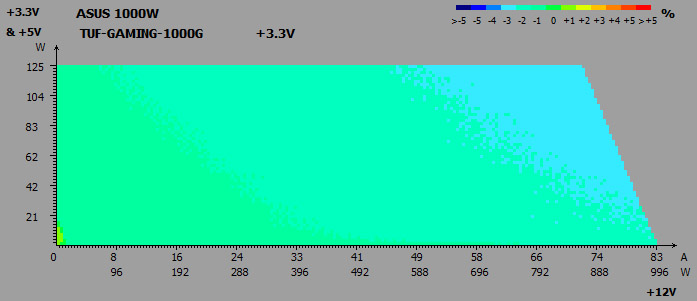

Виявилося, що напруги на всіх лініях відхиляються в межах від -3% до +2%, тобто значно вужчих, аніж очікувані ±5%.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

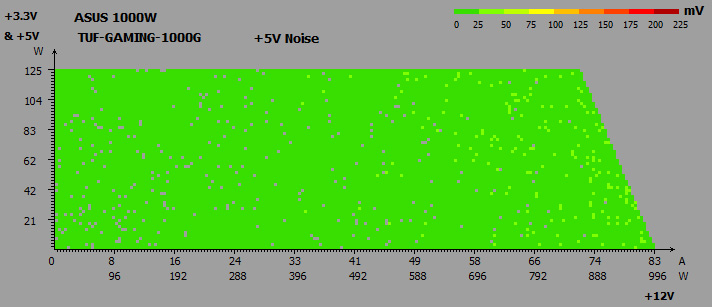

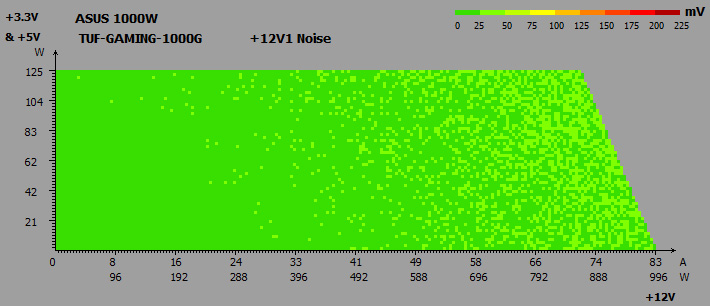

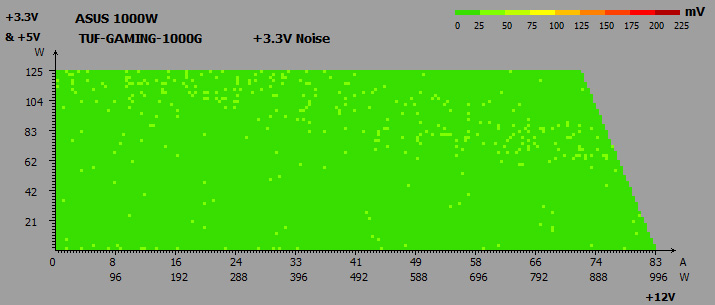

Пульсації на трьох основних лініях також мінімальні і не перевищують 50 мВ.

Чергова лінія живлення + 5VSB

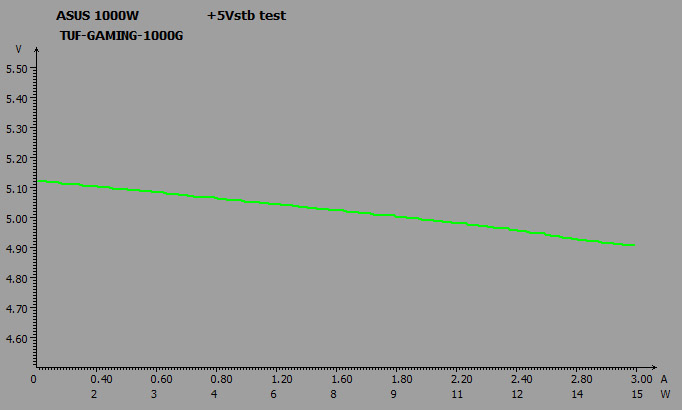

Стан чергової лінії живлення без зауважень. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,12 до 4,91 В (від +2,4% до -1,8%), і близько не виходячи за межі ±5%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення не підвів. При споживаній потужності в 200 Вт коефіцієнт PF перевершив 0,9, що і очікувалося відповідно до вимог стандарту 80 PLUS Gold (≥0,9 при 50%). Максимальне ж значення досягає 0,99.

ККД

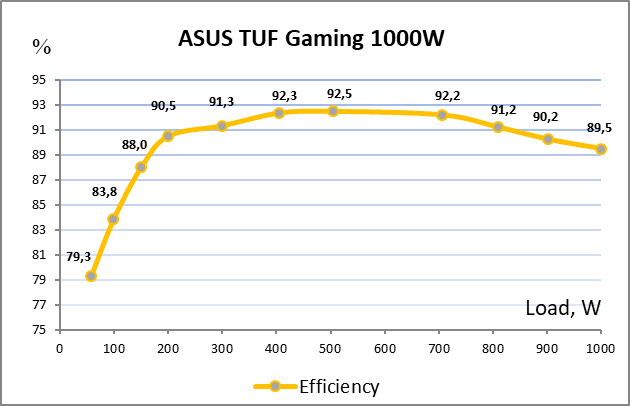

Цілком очікуваним виявився і рівень енергоефективності. Тест при різних навантаженнях підтвердив, що ASUS TUF Gaming 1000W Gold відповідає стандарту 80 PLUS Gold. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

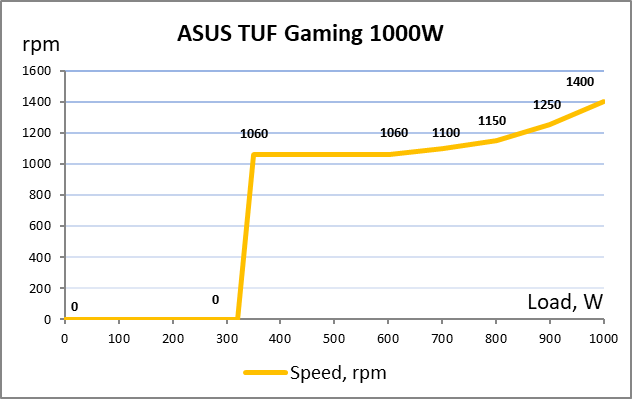

Гібридний режим роботи СО дозволяє ASUS TUF Gaming 1000W Gold працювати при навантаженні до 320 Вт повністю беззвучно. Далі — дуже тихо до 700 Вт, тихо до 800 Вт і з шумом нижче середнього рівня до 1000 Вт (1400 об/хв). До речі, тут маємо суттєву відмінність від протестованого нами раніше рішення ASUS TUF Gaming 850W Gold, де аналогічний 135-мм вентилятор розкручувався до понад 2000 об/хв.

Зрозуміло, що завдяки цьому наповнення 850-ватника залишалося ну дуже холодним. Втім, після 15-хвилинного 900-ватного навантаження кіловатника, нагрівання його головного трансформатора також залишалося поміркованим і склало 84°C. У той же час температура всіх інших вузлів не перевершувала 67°C.

Практичні випробування на реальній конфігурації

Звісно ж, цікаво побачити, як тестований блок живлення поводить себе на реальній комп'ютерній системі. Для її збірки був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X та одразу пара відеокарт: 450-ватна ASUS ROG Strix GeForce RTX 3090 Ti Gaming та 350-ватна Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS ROG Strix GeForce RTX 3090 Ti Gaming Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Попри практично кіловатне енергоспоживання системи з розетки, напруги на всіх трьох лініях залишалися стабільними і відхилялися від показників в простої на максимум 1,5%. А просідань нижче номіналу і зовсім не було.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований пристрій потішить свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Блок живлення ASUS TUF Gaming 1000W Gold є гідним представником «золотих» пристроїв. Його зовнішність виділяється на тлі багатьох інших рішень, і практично з будь-якого ракурсу всім відразу стає зрозумілою приналежність джерела до лінійки ASUS TUF Gaming. Але головне — він «видає» усі 1000 Вт при дуже скромних відхиленнях значень напруг від номіналів ліній.

Усередині використана вже знайома за 850-ватником високоефективна напівмостова схема. Вхідні конденсатори мають японське походження, тоді як інші електроліти — переважно тайванського виробництва. Вентилятор отримав два надійні кулькові підшипники, а радіатори — чималу площу розсіювання.

А от чим особливо відрізняється кіловатник від 850-ватного рішення дворічної давності — то це налаштуванням системи охолодження. Так, повністю пасивне відведення тепла відбувається до навантаження 320 Вт, а не 200 Вт. Але головна вишенька на торті — це швидкість пропелера, яка у свіжого кіловатного рішення не перевищує 1400 об/хв. Завдяки цьому рівень шуму залишається дуже комфортним у всьому діапазоні навантажень. Для порівняння, аналогічна 135-мм вертушка 850-ватника першої ревізії розганялася до понад 2000 об/хв. При цьому в обох випадках температури головних компонентів залишаються далекими від критичних.

На додачу ASUS TUF Gaming 1000W Gold обладнаний симпатичними модульними кабелями, в числі яких 600-ватний конектор PCIe 5.1 (він же 12V-2x6), а також має 10-річну гарантію. Тож цей пристрій має всі шанси пережити не одну зміну конфігурації.

Переваги:

• хороший рівень ККД (понад 92%, 80 PLUS Gold);
• велика навантажувальна здатність лінії +12В — до 83,3 А (1000 Вт);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання вхідних японських високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• 135-мм вентилятор на основі пари кулькових підшипників;
• повністю пасивне охолодження при навантаженні до 320 Вт;
• дуже комфортний шум вентилятора на всьому діапазоні навантажень;
• низьке нагрівання внутрішніх вузлів;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та одного 600-ватного PCIe 5.1 (12V-2x6);
• повністю модульні кабелі;
• 10 років гарантії.

Особливості:

• елементна база містить як японські, так і доступніші тайванські конденсатори середньої якості.

Автор: Олесь Пахолок
