Огляд ASUS ROG Thor 1200W Platinum III: блок живлення із флагманським наповненням

Не так давно, у 2018-му році, компанія ASUS почала поступово виходити на ринок блоків живлення. Першою топовою «ластівкою» стало рішення ASUS ROG THOR 1200W, а у 2023-му з'явилося друге покоління даних пристроїв.

Втім, не пройшло і двох років, як до нас на тестування потрапив флагман уже третього покоління — блок живлення ASUS ROG Thor 1200W Platinum III. Зрозуміло, що ключовим нововведенням стала підтримка найсучаснішого стандарту ATX12V 3.1. Але це — не єдина зміна, тож давайте пошукаємо також й інші.

Специфікація

Модель	ASUS ROG Thor 1200W Platinum III
Тип	ATX12V 3.1 / EPS12V
Номінальна потужність, Вт	1200
Потужність по каналу +12В, Вт	1200
Потужність ліній +3,3В і +5В, Вт	125
Кількість ліній +12В	1
Струм каналу +3,3В, А	30
Струм каналу +5В, А	25
Струм каналу +12В, А	100
Струм каналу -12В, А	0,3
Струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	50 – 60
Вхідний струм, А	7,5 – 15
ККД, %	≥94
Сертифікація 80 PLUS	Platinum
Сертифікація Lambda	A++
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	600 Вт
Модульний	Так
Підсвітка	ASUS AURA SYNC
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Два кулькові підшипники (Double Ball Bearing)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP
Розміри (Д х Ш х В), мм	190 x 150 x 86 мм
Вага, кг	2,37
Гарантія, років	10
Сайт виробника	ASUS ROG
Сторінка продукту	ASUS ROG Thor 1200W Platinum III

Паковання та комплект постачання

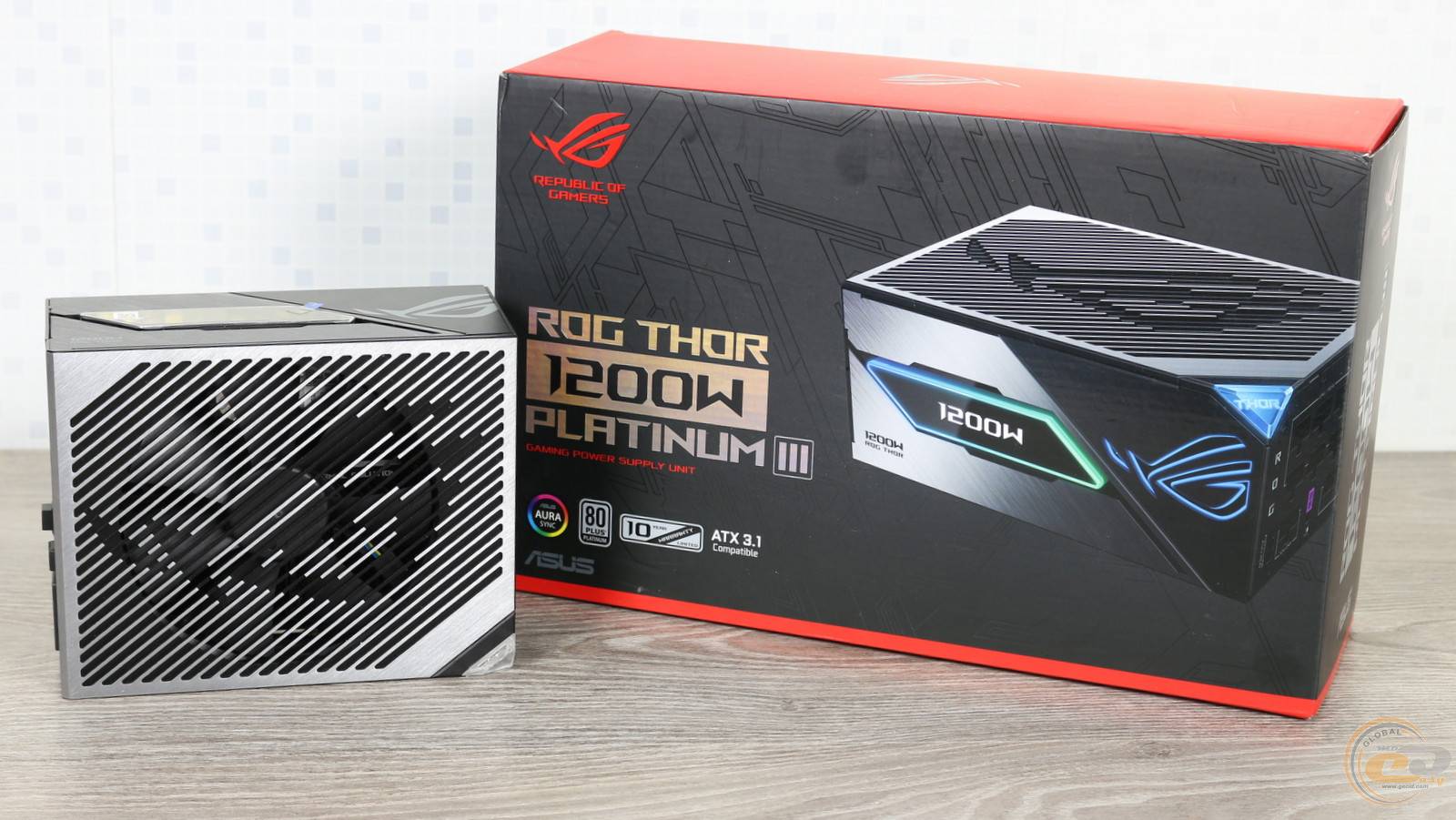

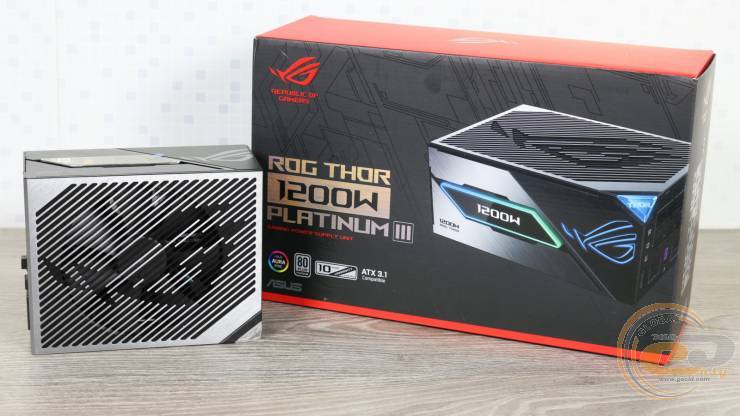

Фірмове паковання показує пристрій у всій красі, а також описує його відмінності від більш доступних моделей.

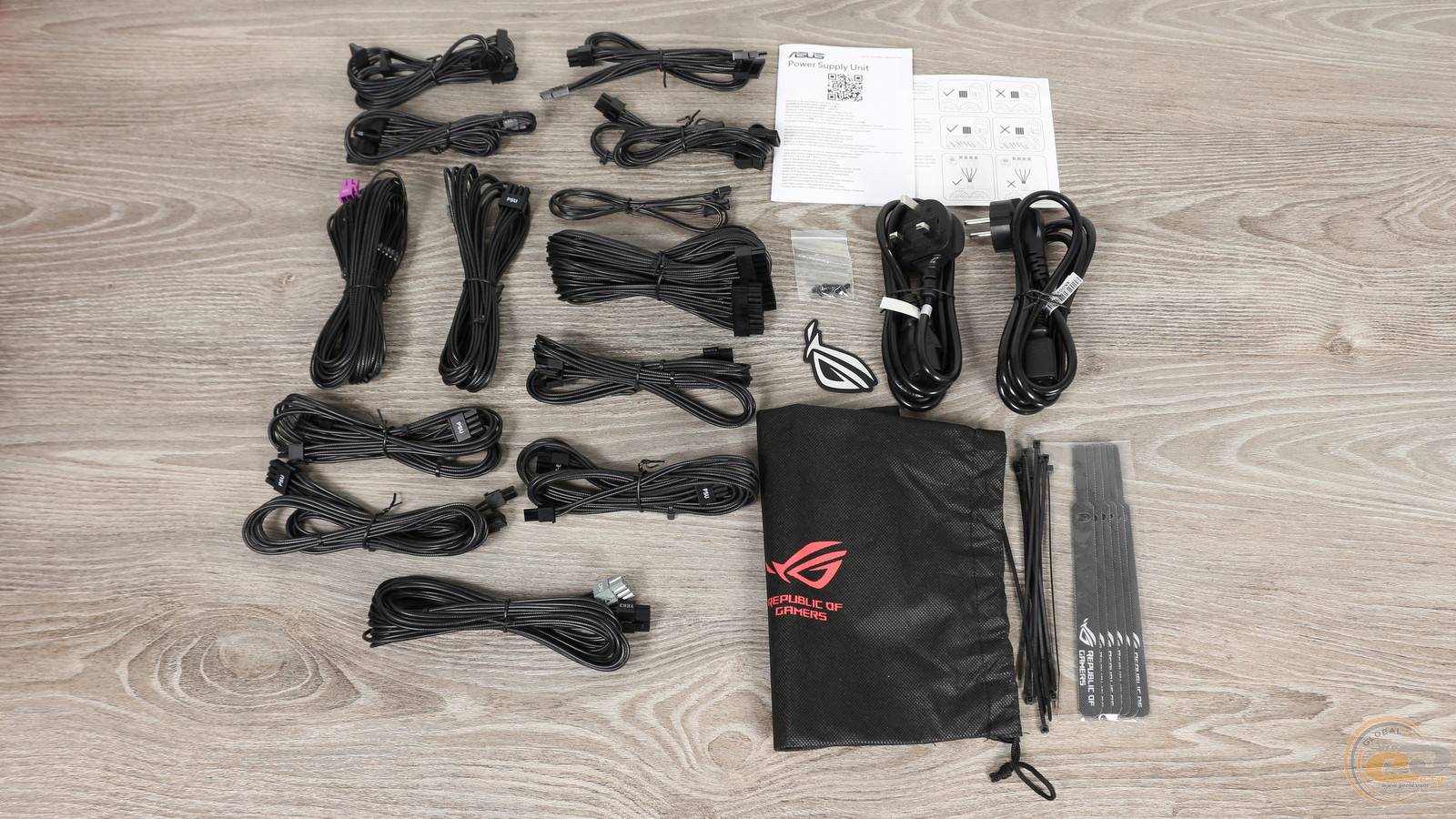

Комплектація ASUS ROG Thor 1200W Platinum III повністю відповідає його рівню. До неї увійшли:

• кабелі живлення для різних типів розеток;
• модульні кабелі;
• мішечок з фірмовим логотипом для їх зберігання;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• магнітний логотип ASUS ROG;
• паперова документація.

Зовнішній вигляд

ASUS ROG Thor 1200W Platinum

ASUS ROG Thor 1000W Platinum III

ASUS ROG Thor 1200W Platinum III

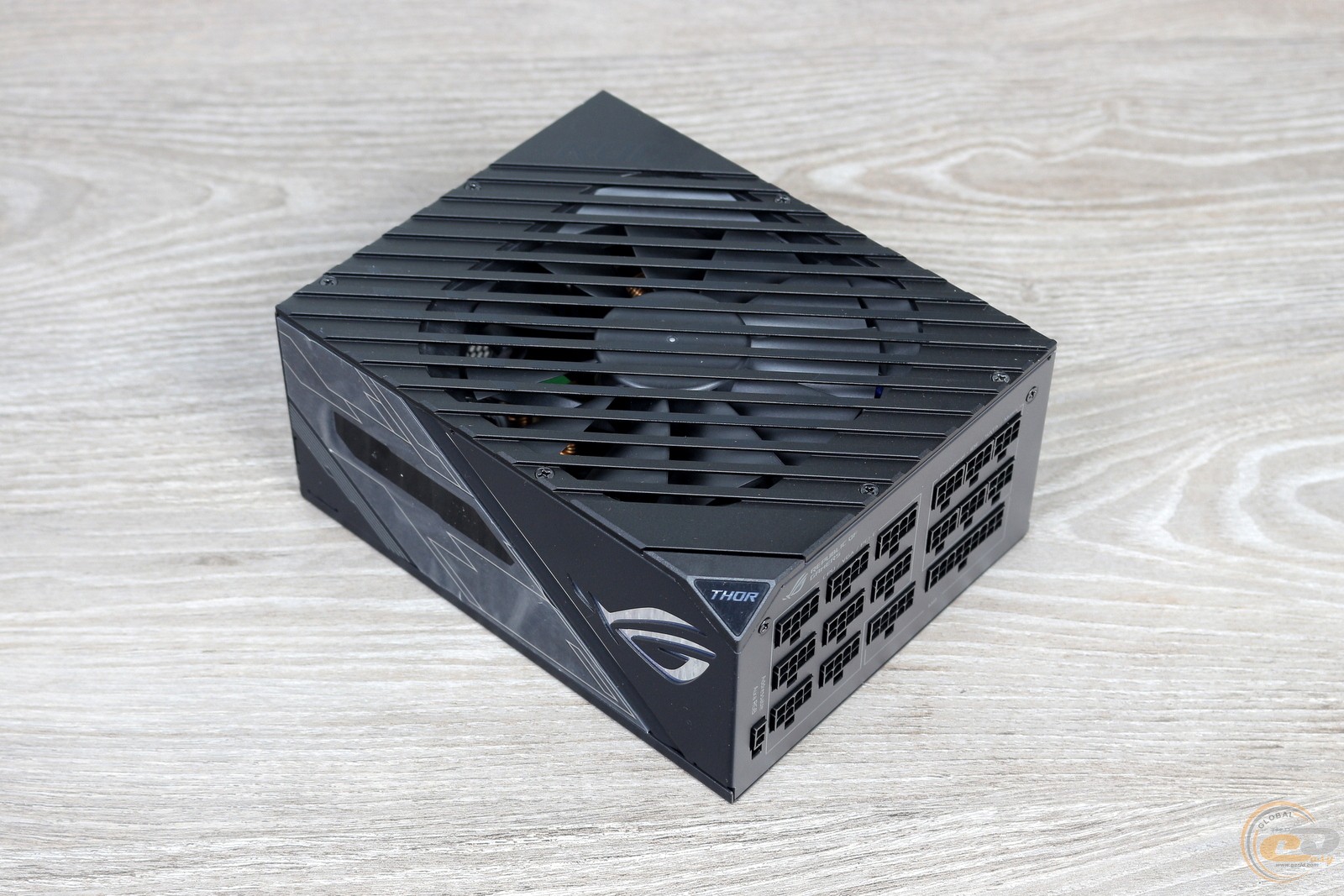

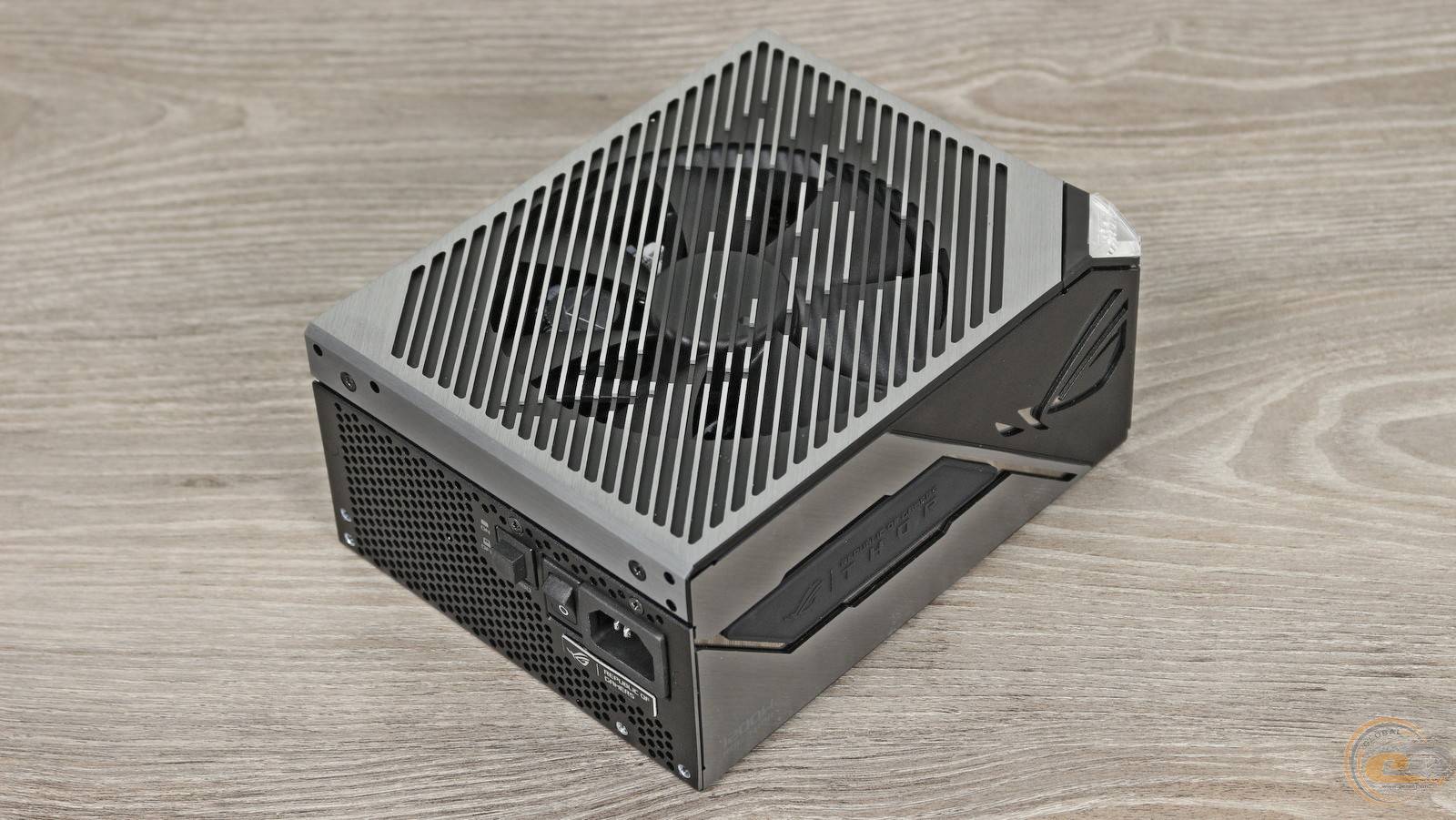

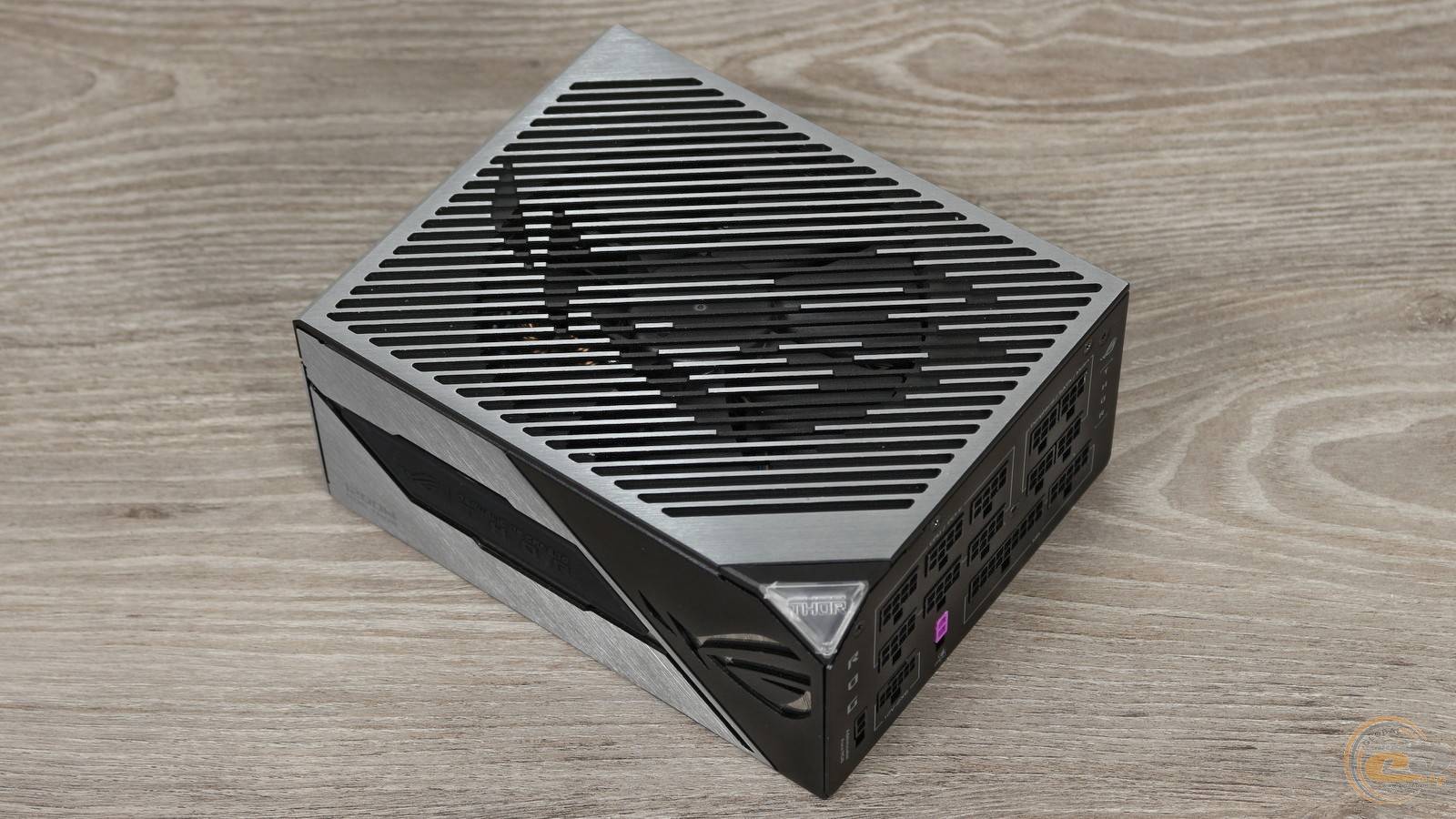

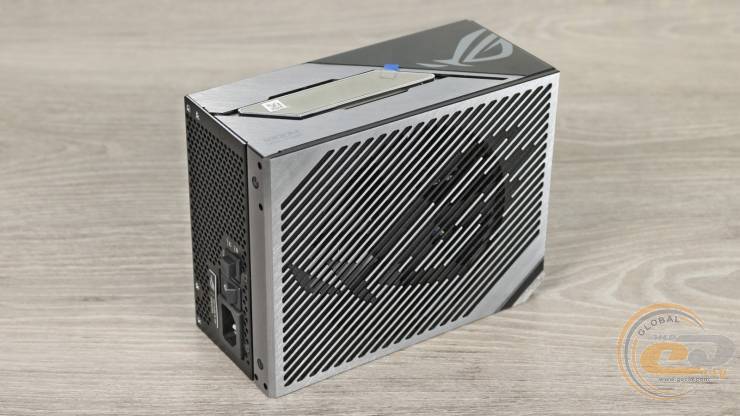

З одного боку, пристрої всіх трьох поколінь отримали багато спільних рис у зовнішньому оформленні, в тому числі і чималі розміри 190 x 150 x 86 мм. З іншого ж, дизайнери подбали про неповторність кожного з них.

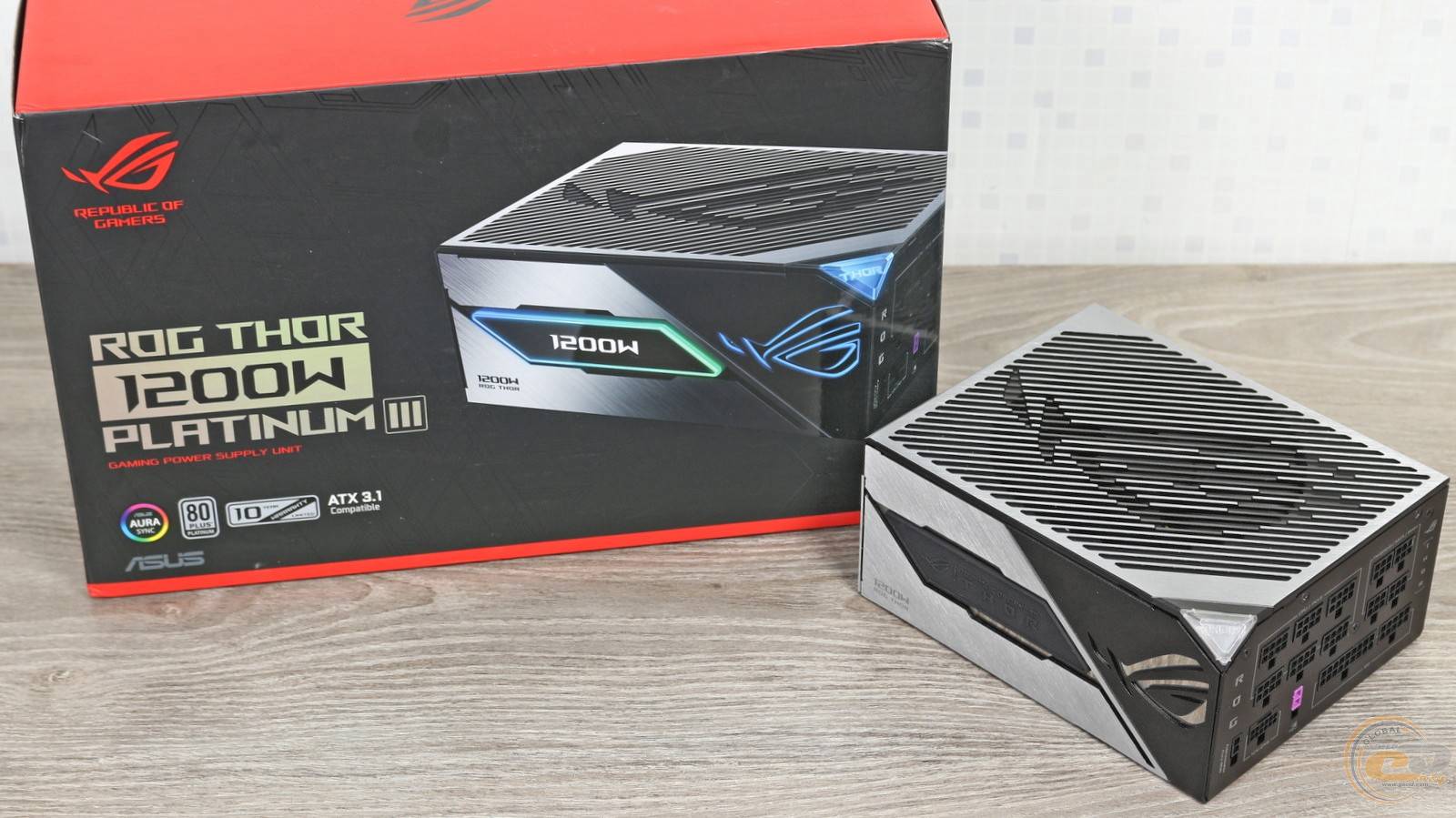

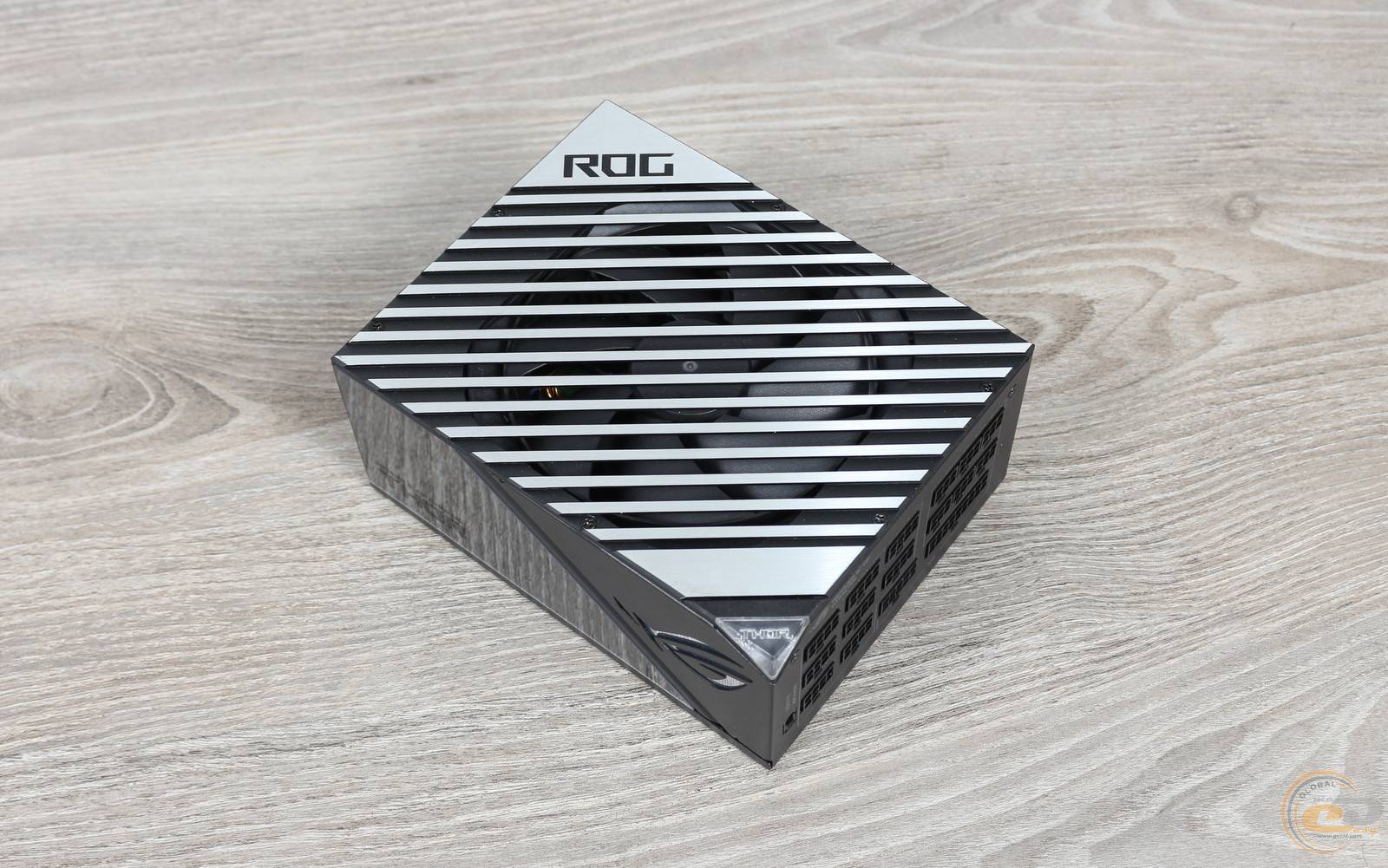

Над вентилятором найновішого рішення тепер красується фірмове «око», а алюмінієвий корпус отримав ще більше нефарбованих елементів. Тож переплутати пристрій з яким-небудь іншим блоком живлення на ринку просто неможливо.

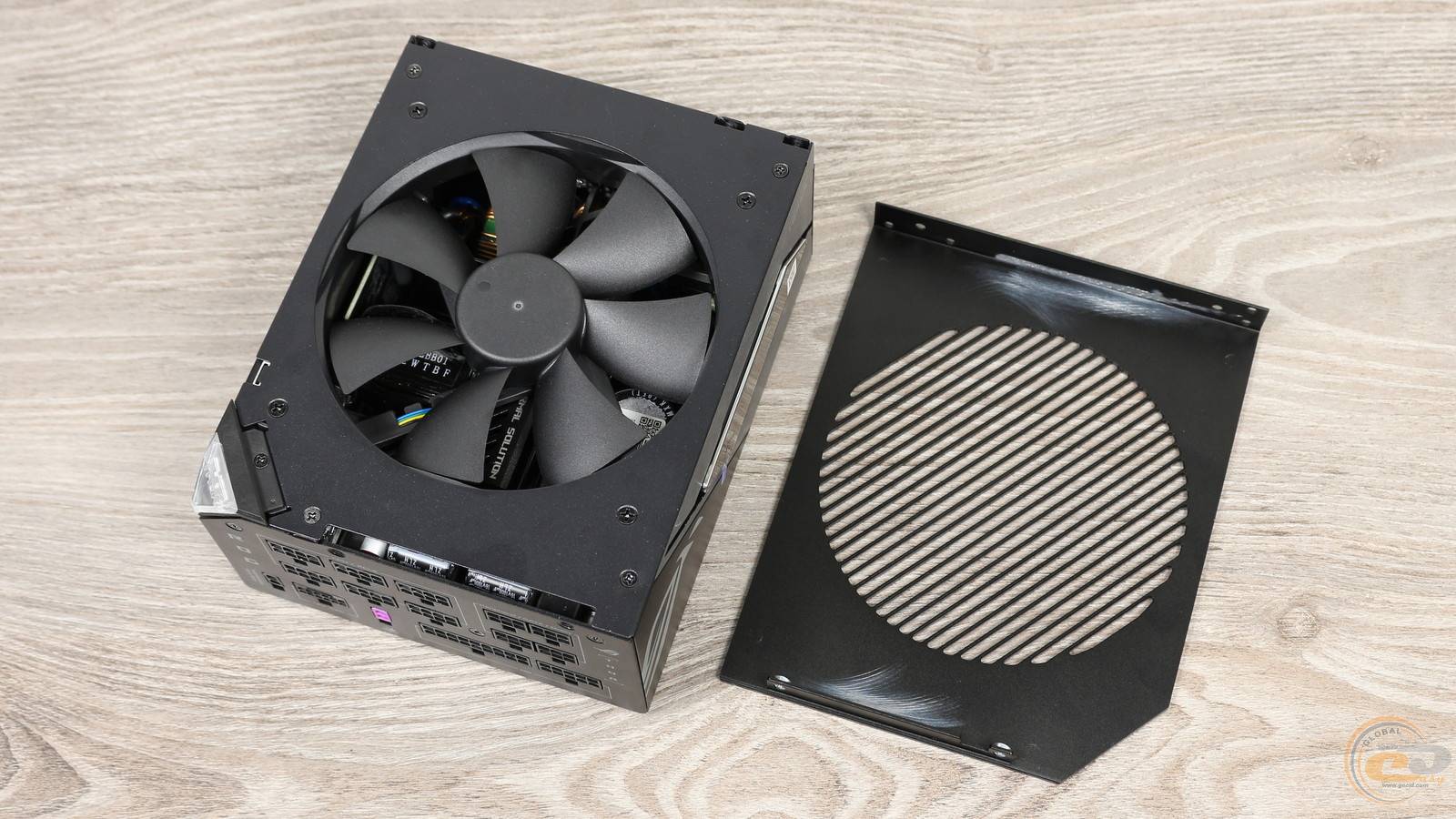

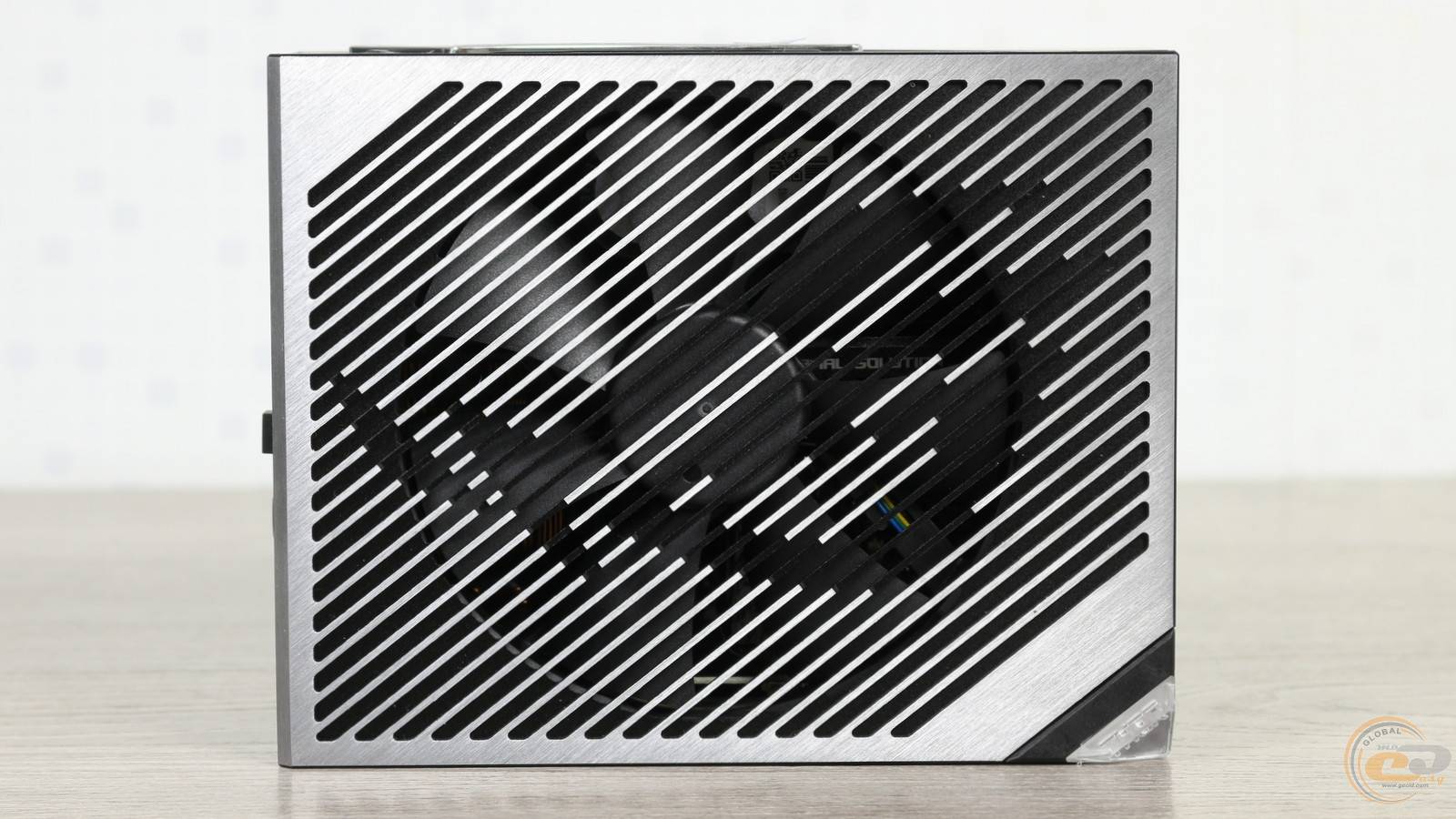

Під панеллю зі шліфованого металу ховається 135-мм вентилятор. Якщо у попередніх моделях лопаті пропелера були об’єднані кільцем, то в даному випадку виробник не застосовував технологію ASUS Axial-tech Fan Design.

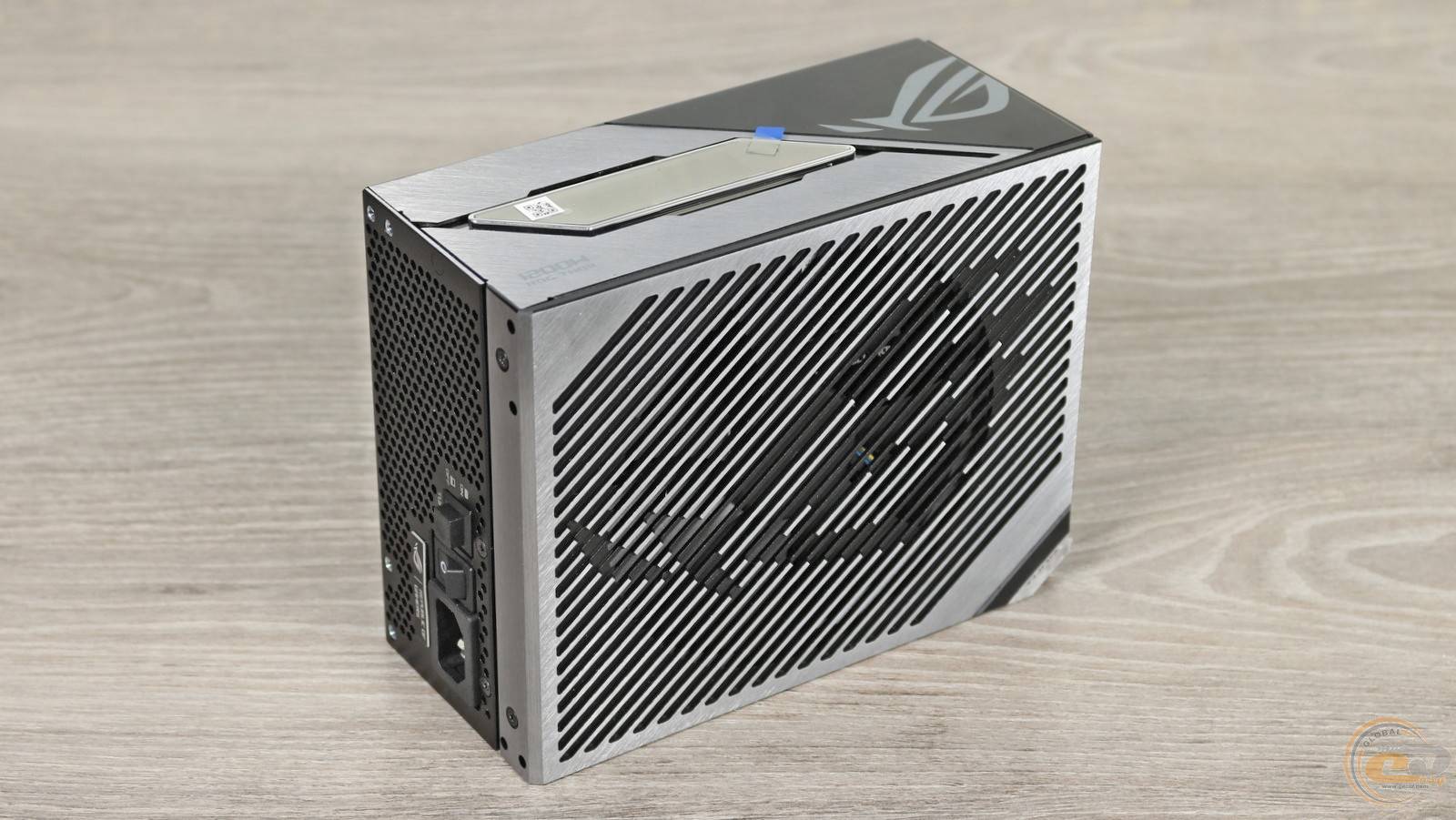

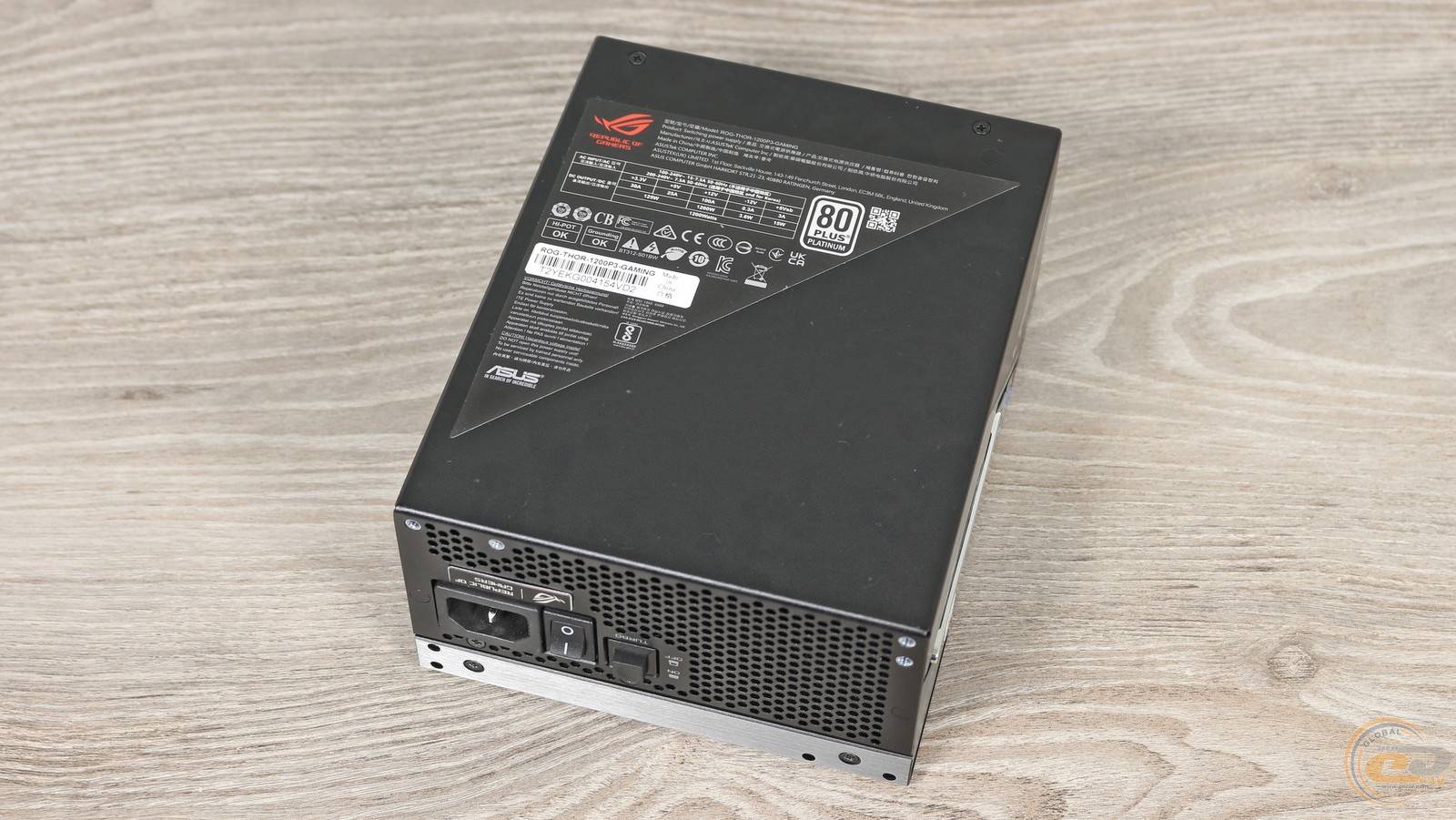

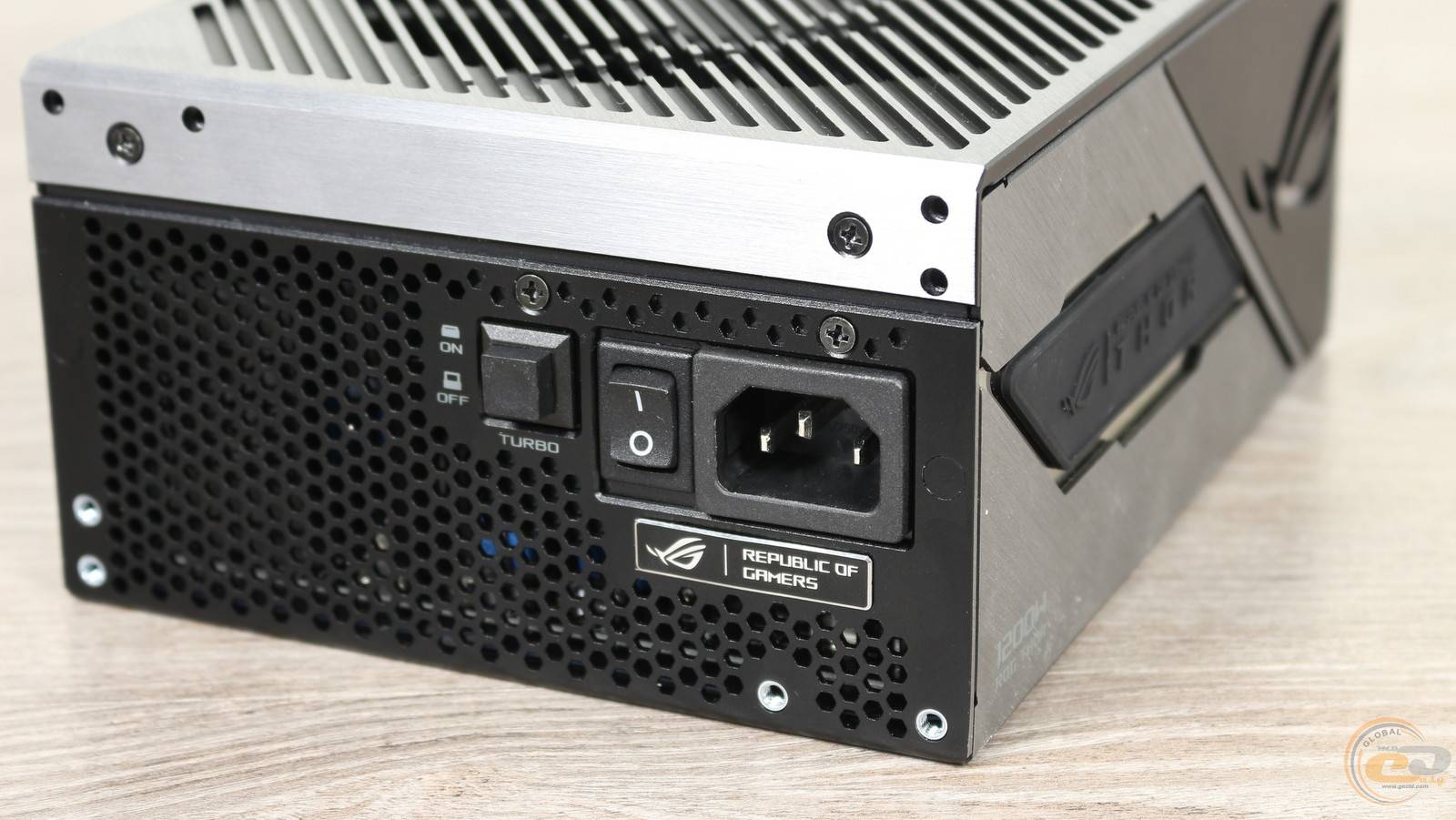

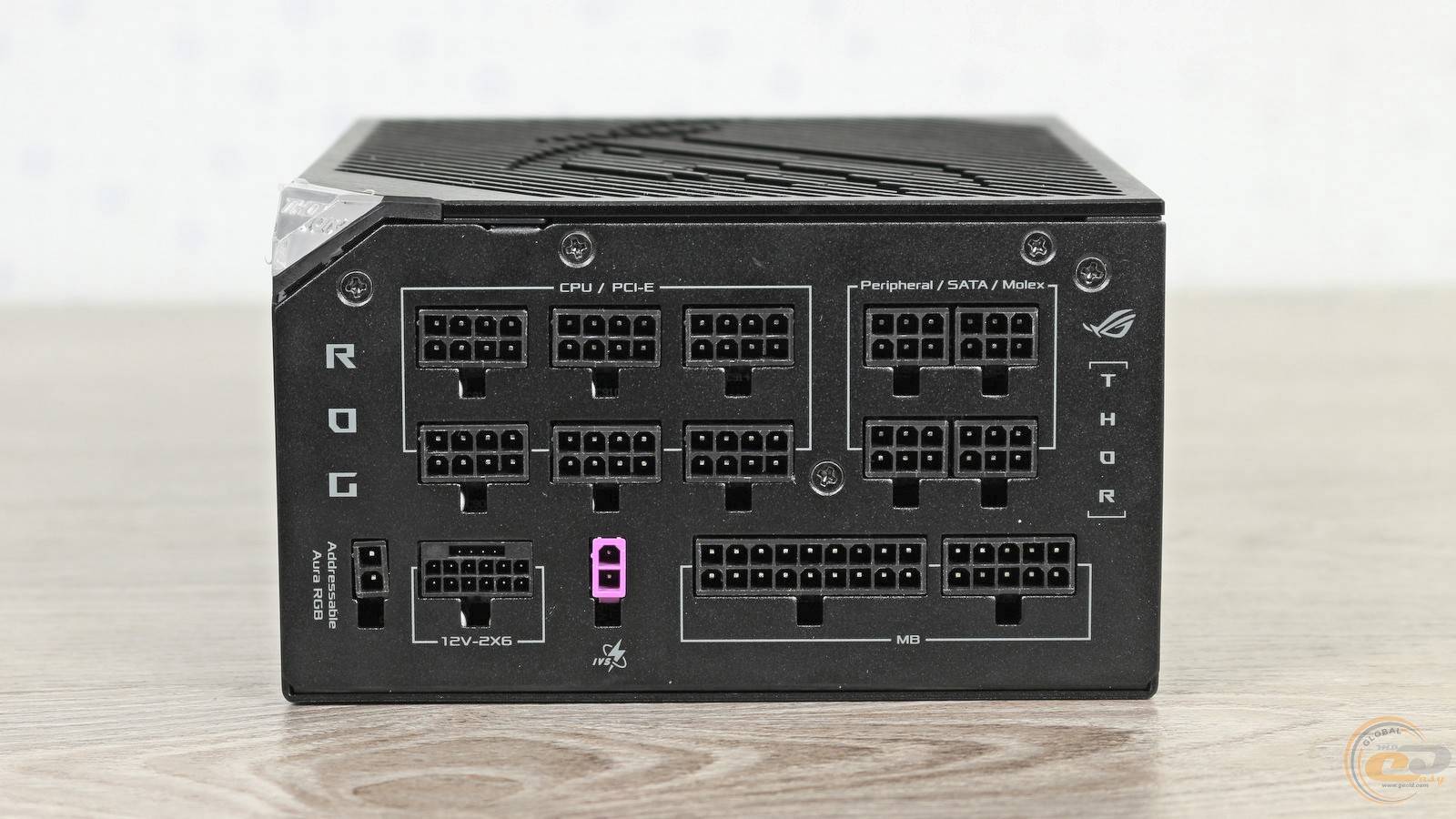

Завдяки тому, що панель над вертушкою частково заходить на тильну частину блока живлення, він має оригінальний вигляд з усіх боків. І все ж набір роз'ємів та інших елементів тут цілком звичний для висококласних рішень: роз'єм живлення та вимикач доповнені логотипом та кнопкою для увімкнення гібридного режиму роботи СО.

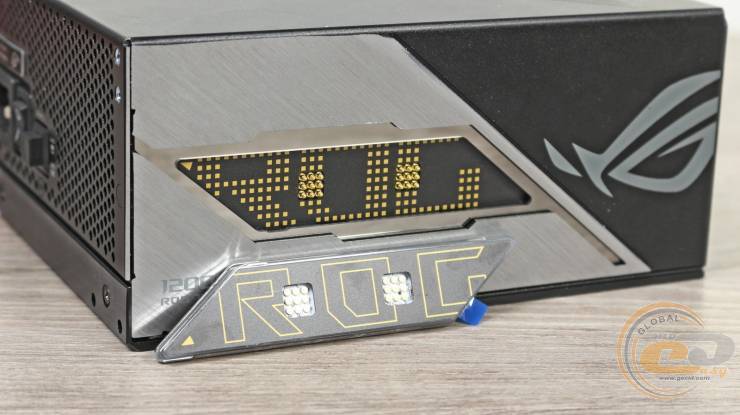

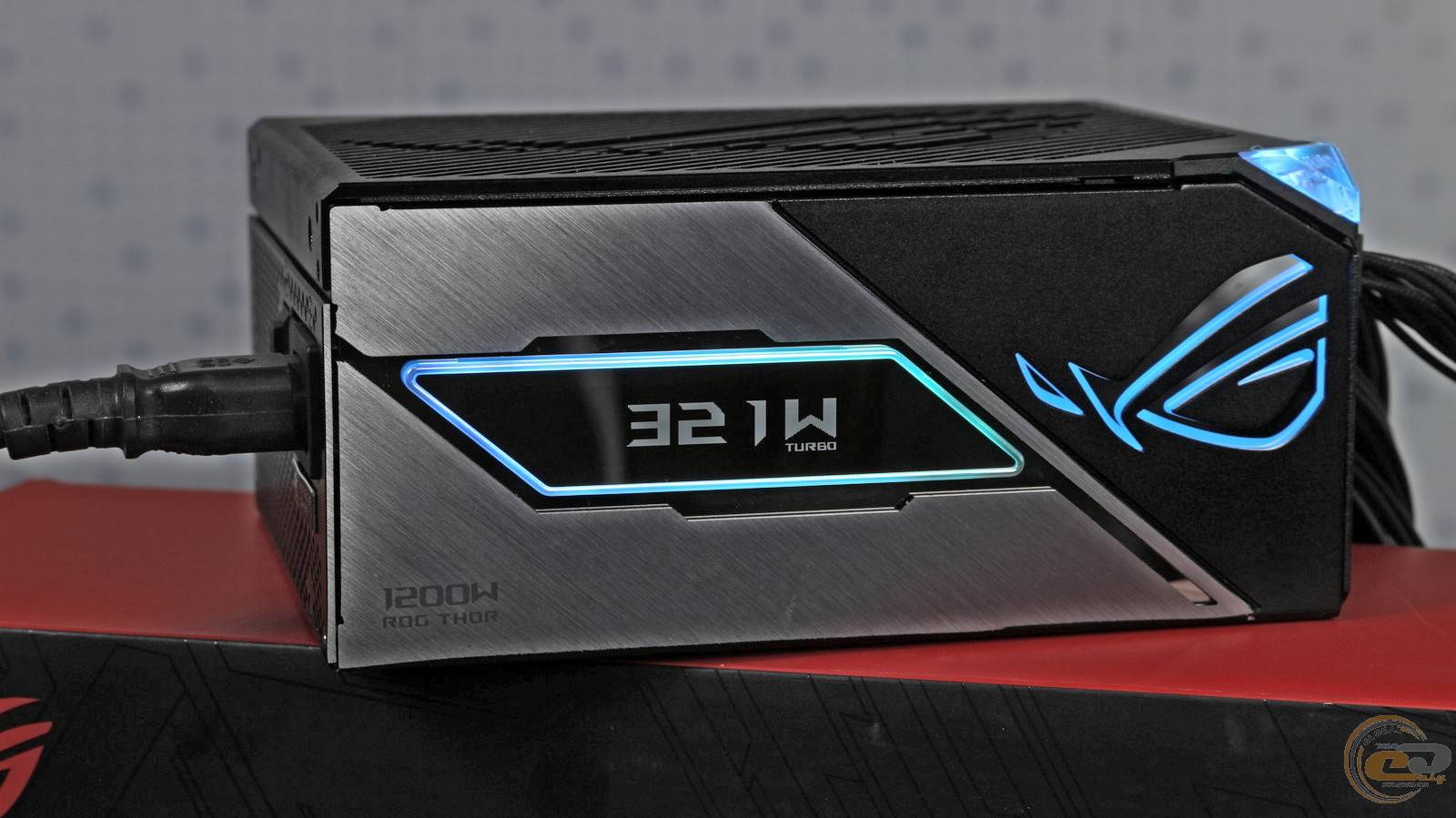

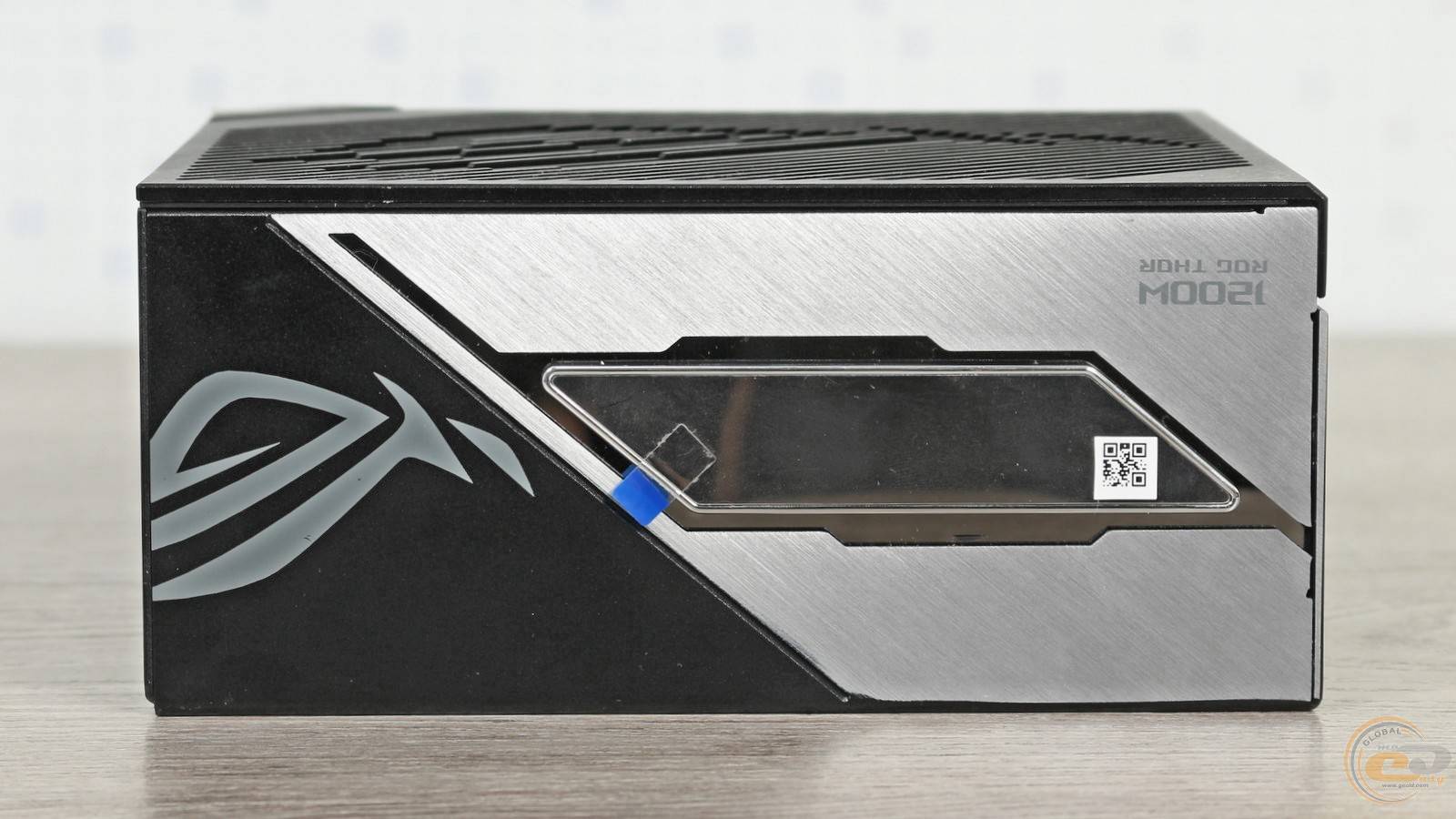

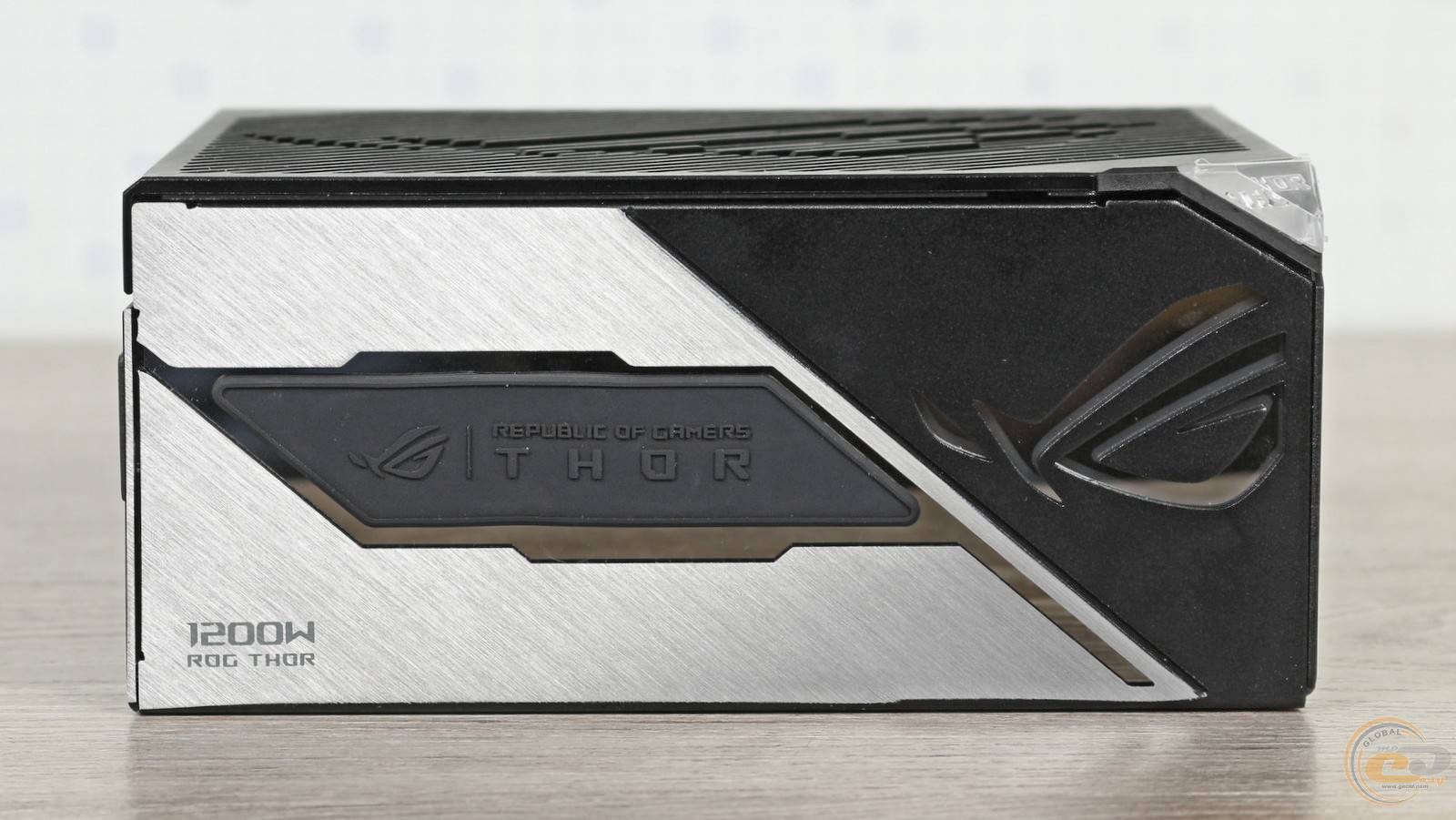

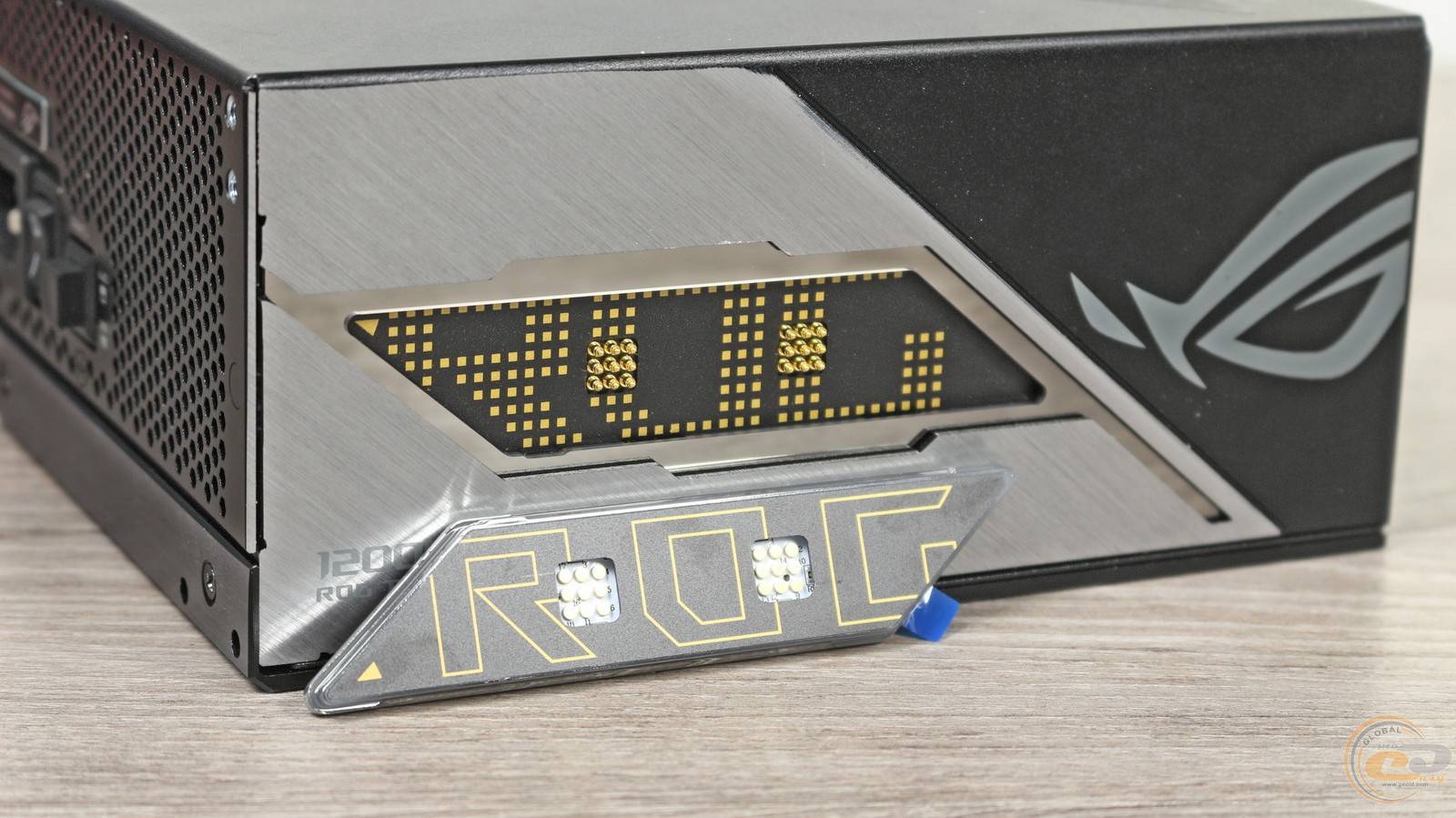

Боковини ASUS ROG Thor 1200W Platinum III отримали досить схоже оформлення. Втім, на одній із них примостився OLED-дисплей з підсвічуванням окантування та магнітним кріпленням, в той час як інша доповнена гумовою заглушкою.

До речі, дані елементи взаємозамінні, тож екран можна буде бачити при будь-якій орієнтації пристрою.

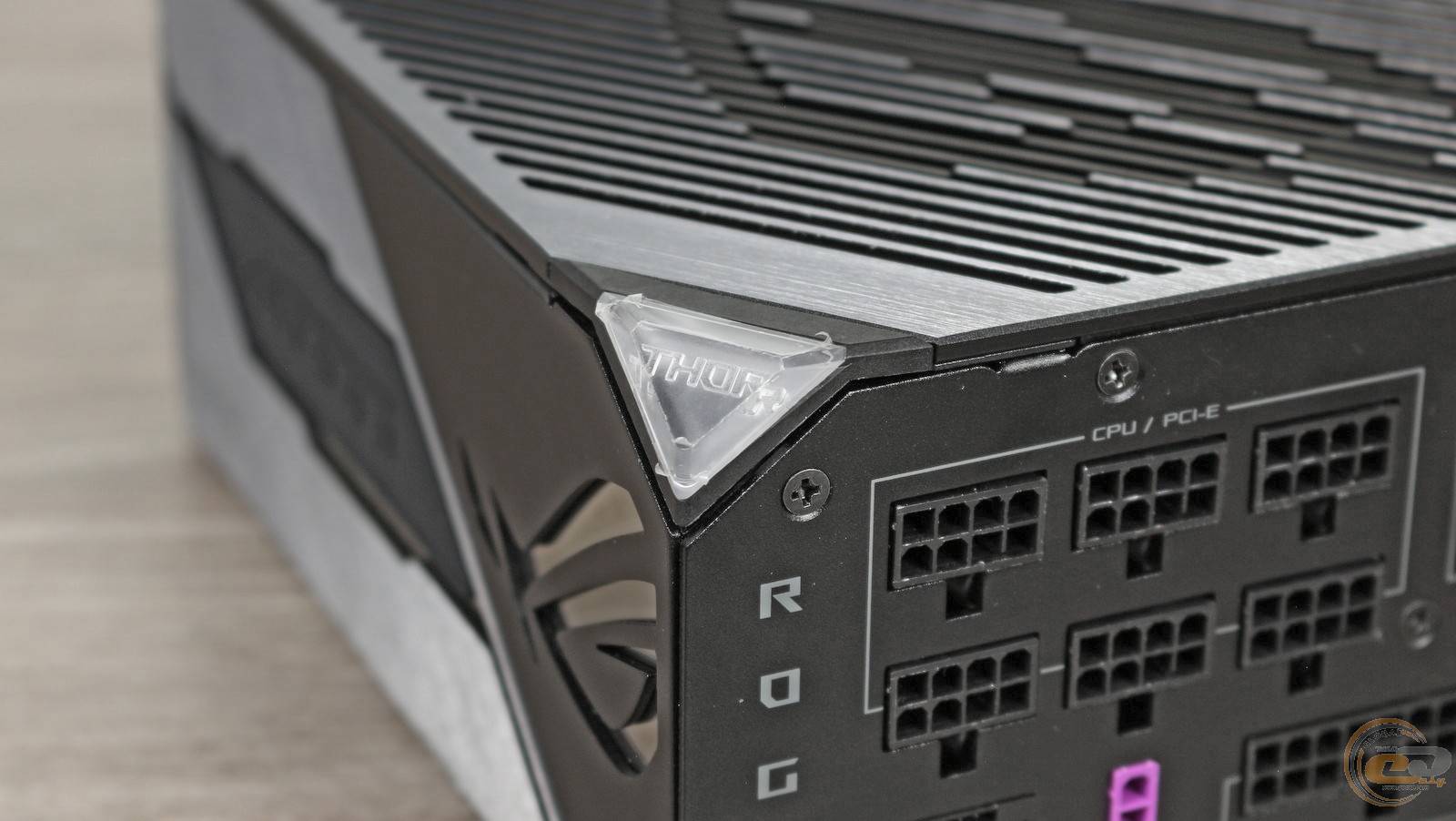

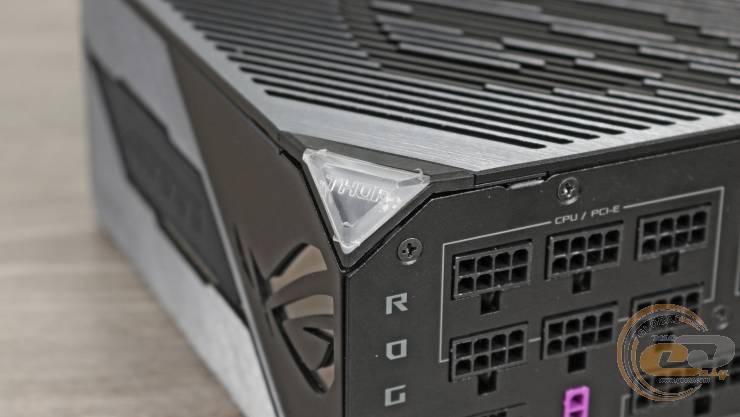

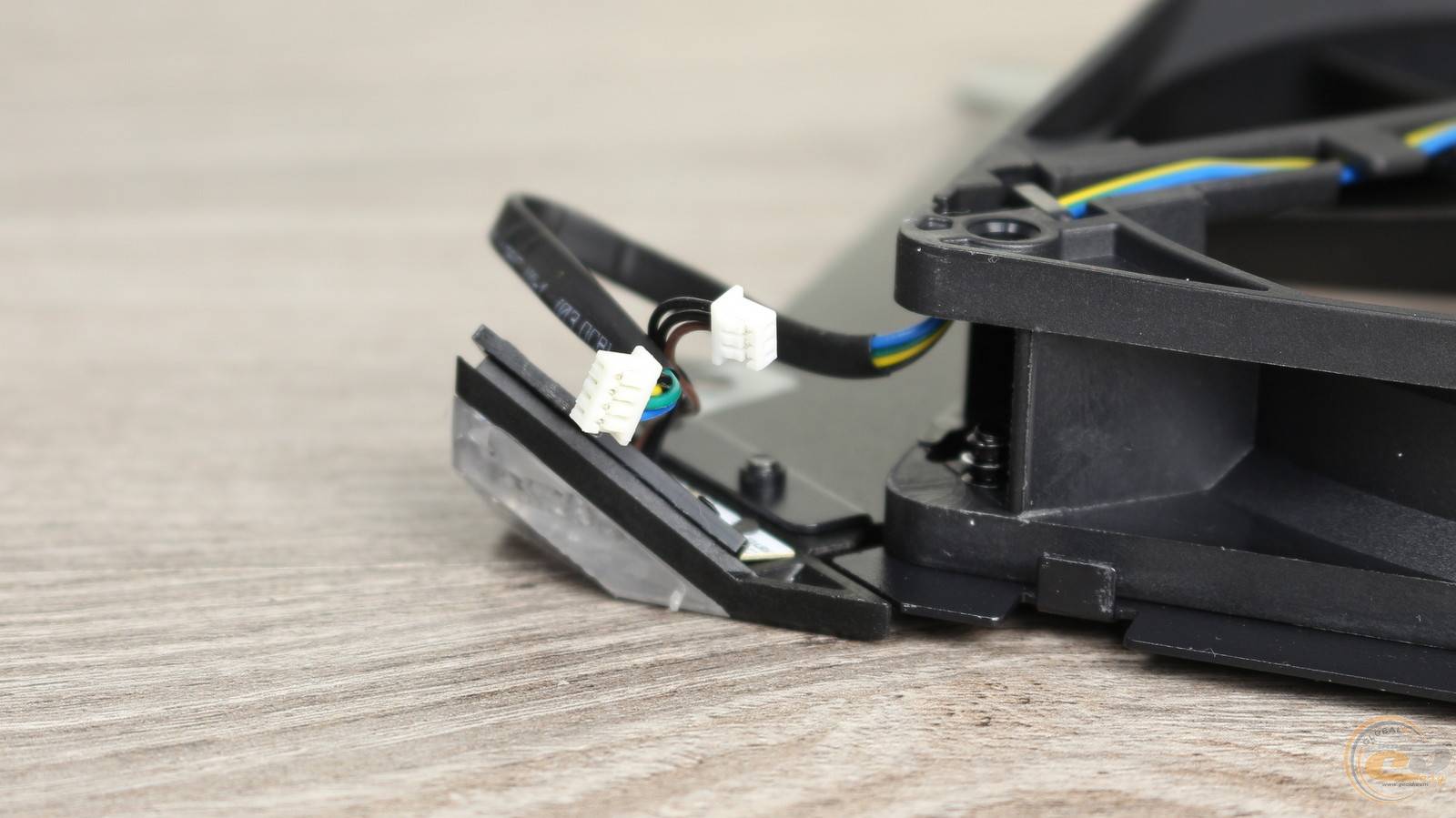

Також один із бокових логотипів обладнаний підсвіткою, як і трикутна пірамідка на одному із кутів пристрою.

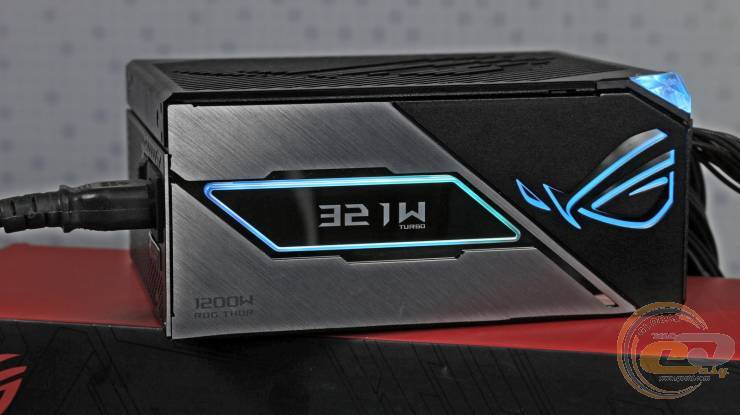

Комплектний кабель дозволяє синхронізувати світіння блока живлення з материнською платою, якщо остання також підтримує технологію ASUS AURA Sync. А OLED-дисплей відображає поточне енергоспоживання ПК у режимі реального часу.

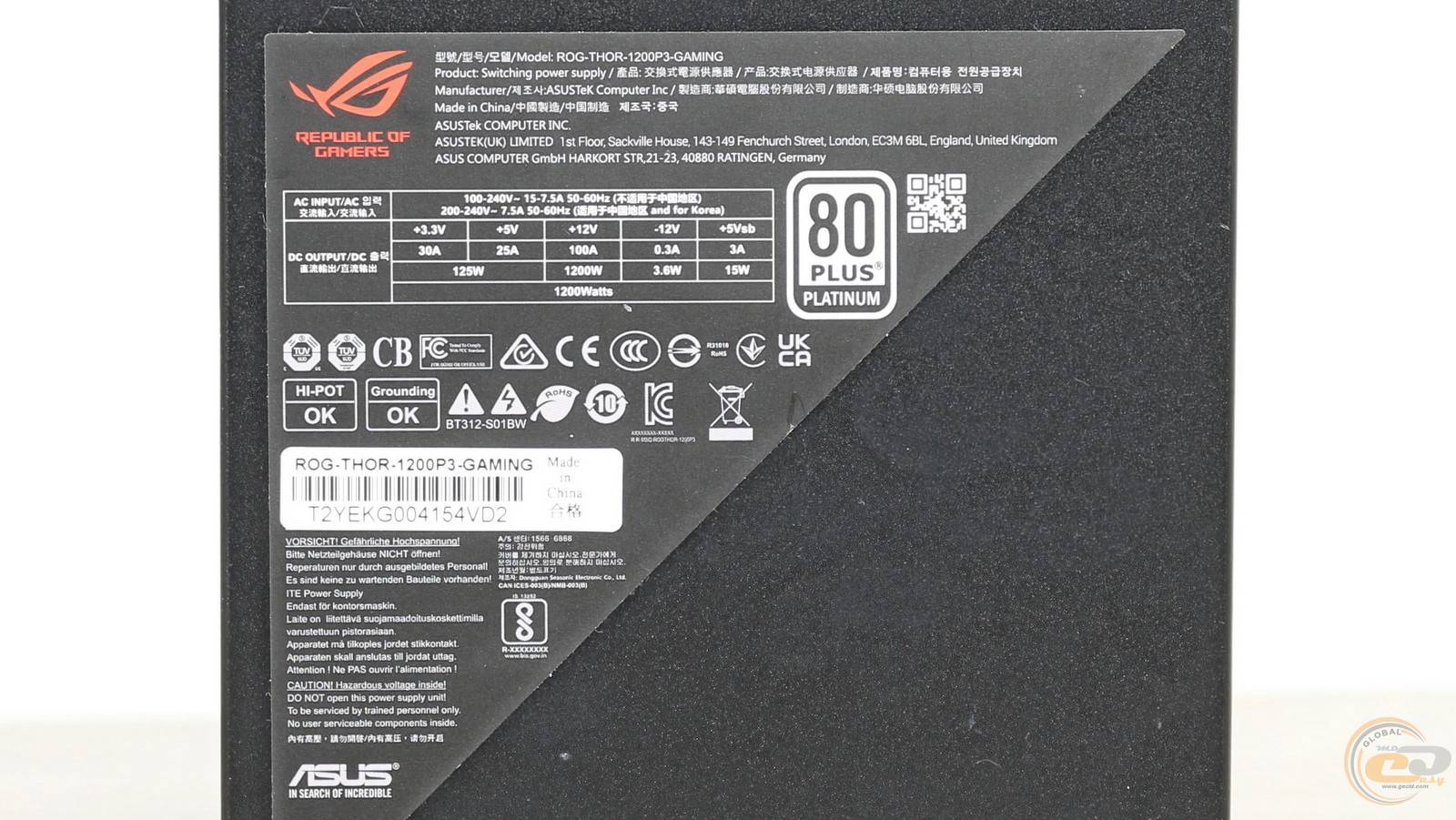

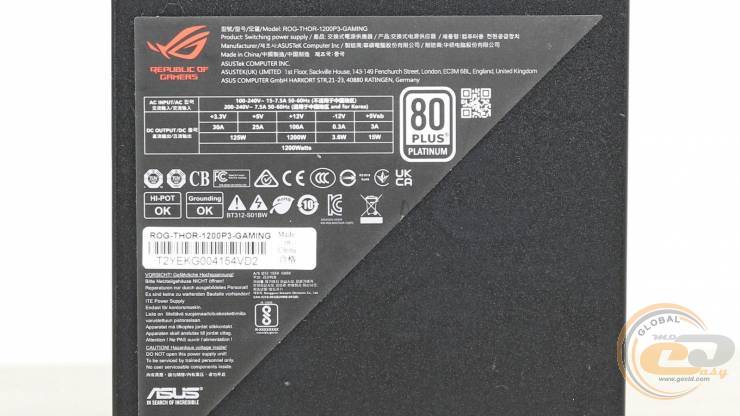

А от що тут нагадує інші навіть куди доступніші пристрої від ASUS, то це трикутна наклейка з електротехнічними характеристиками пристрою.

В їх числі — використання однієї лінії +12В потужністю 1200 Вт, яка відповідає номінальній. У той же час сумарна потужність молодших +3,3В і +5В становить цілком достатні 125 Вт або ж відповідно 30 і 25 А на канал.

А ще поруч розташована позначка про наявність сертифікату енергоефективності 80 PLUS Platinum для мереж з широким діапазоном напруг — від 100 до 240 В.

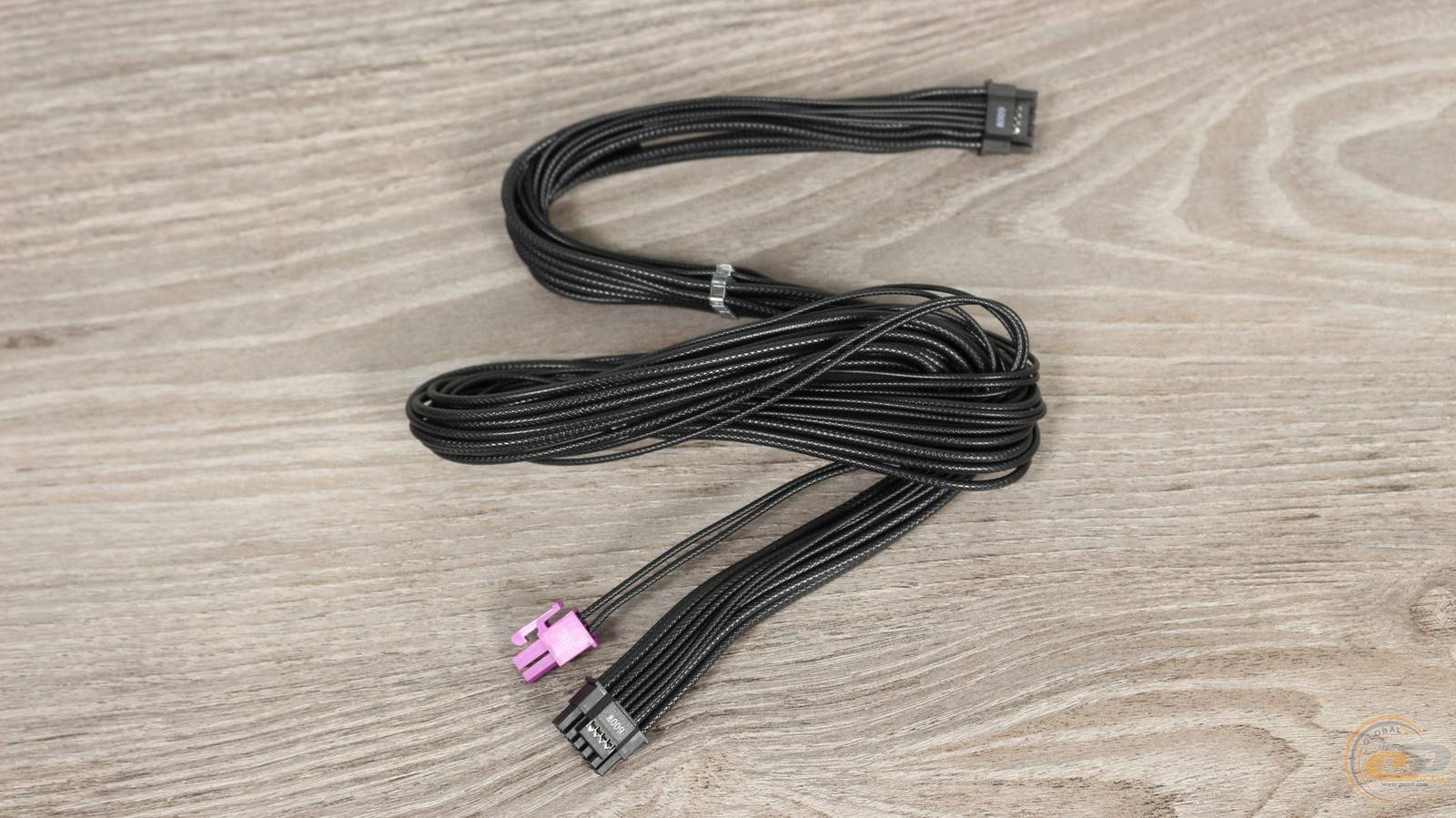

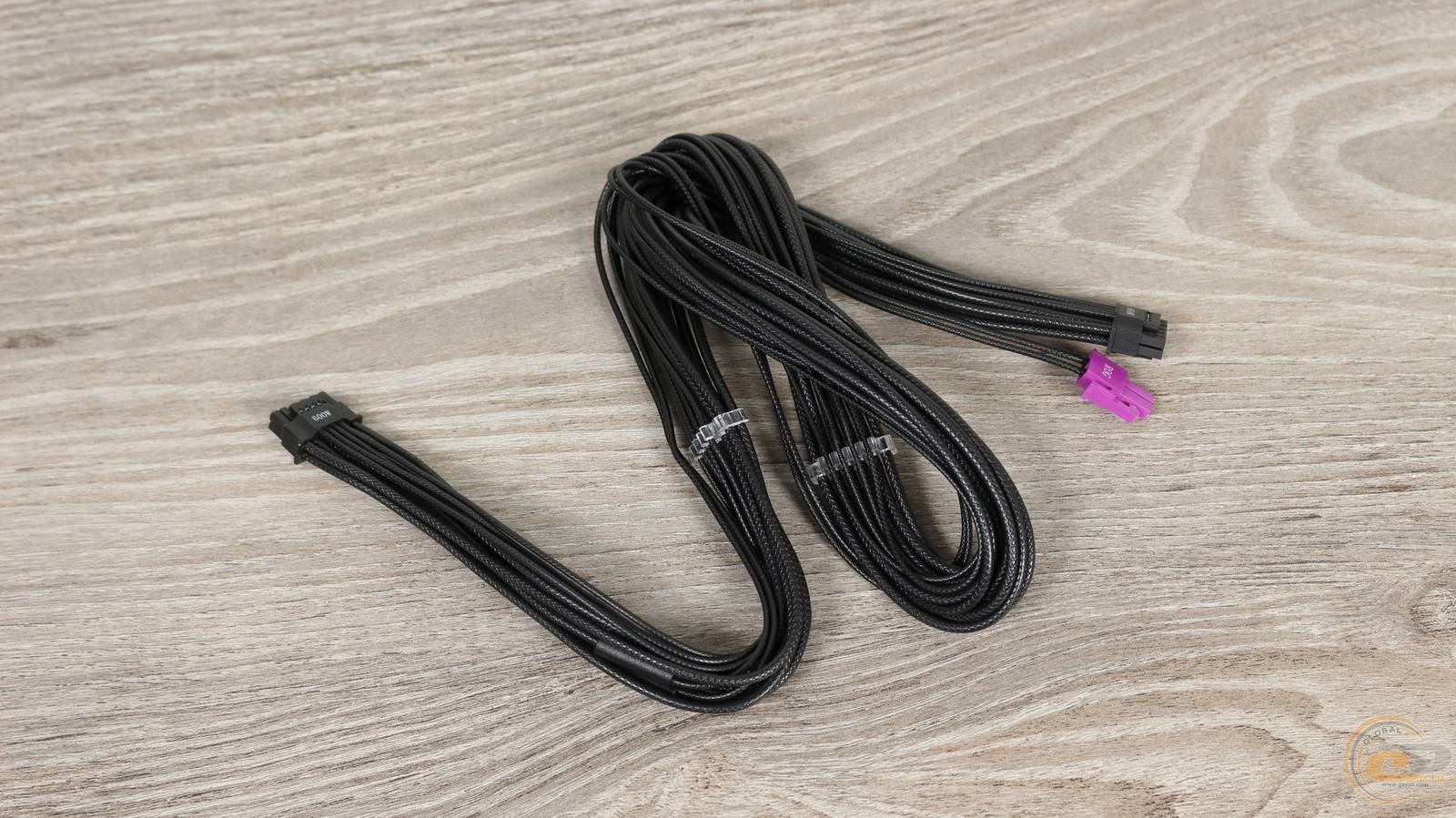

Усі кабелі ASUS ROG Thor 1200W Platinum III є модульними і представлені круглими проводами в нейлоновій обмотці. PCIe 5.1 на додачу отримав симпатичні пластикові гребінці, а головне — пару додаткових роз'ємів для моніторингу напруги GPU-First.

Повна конфігурація системи кабелів виглядає наступним чином:

Основні конектори живлення ASUS ROG Thor 1200W Platinum III представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V. Для під’єднання відеокарт в наявності чотири роз'єми PCIe у 6+2-контактному виконанні та найсучасніший PCIe 5.1, він же 12V-2x6. Для периферії маємо сім SATA та шість PATA на чотирьох окремих кабелях. І також присутній довгий 3-контактний провід для активації адресної RGB-підсвітки.

Такої кількості конекторів цілком вистачить для збірки ПК із будь-якою топовою відеокартою та великим набором додаткових пристроїв. А для коректного під’єднання кабелів на корпусі блока живлення присутні відповідні підписи.

Внутрішня будова

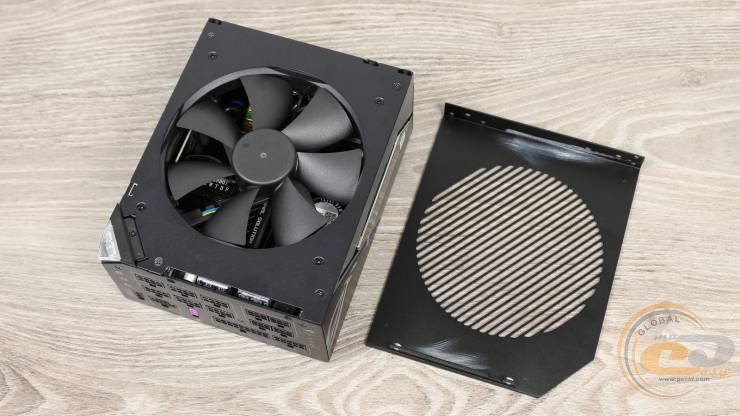

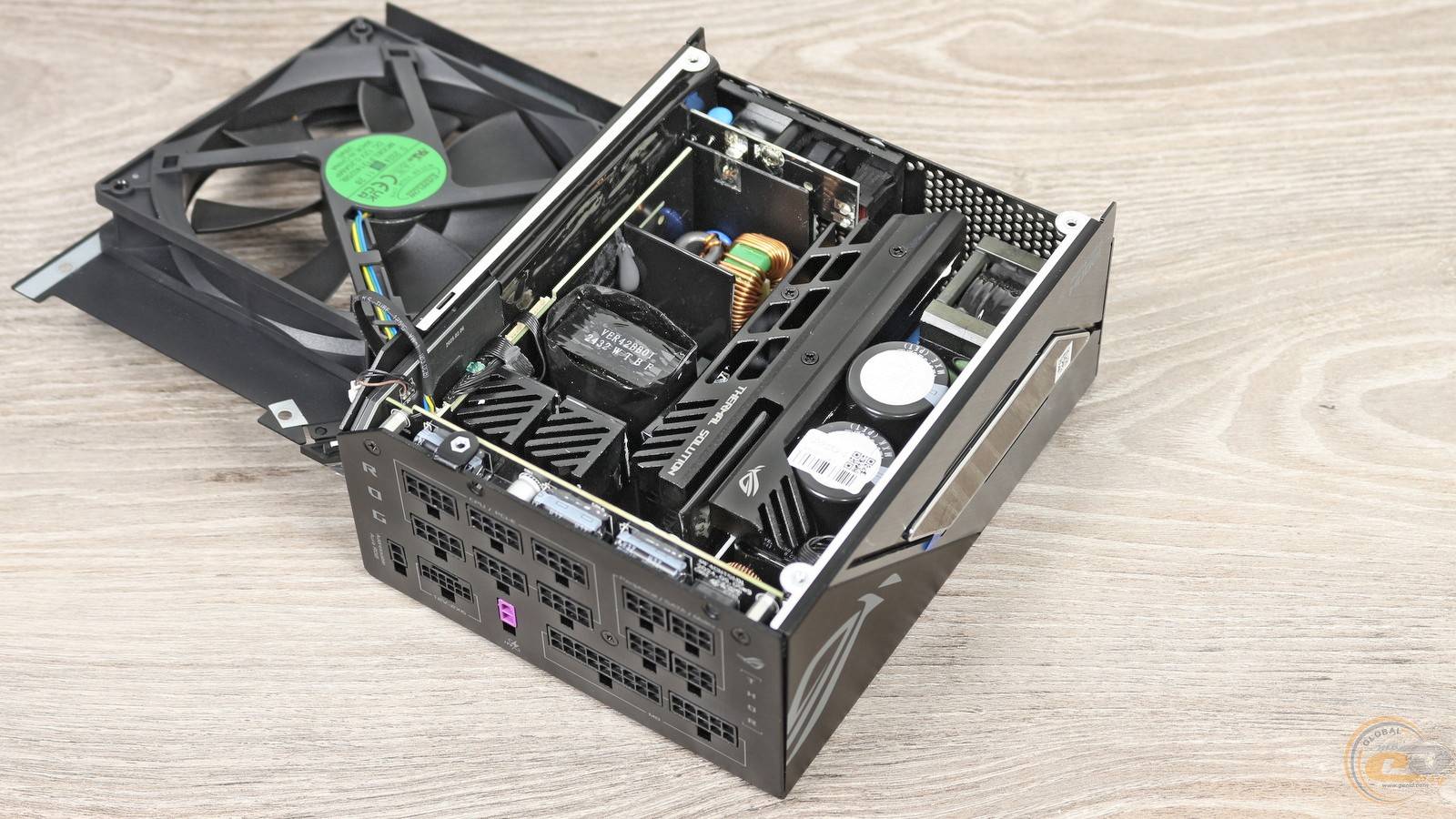

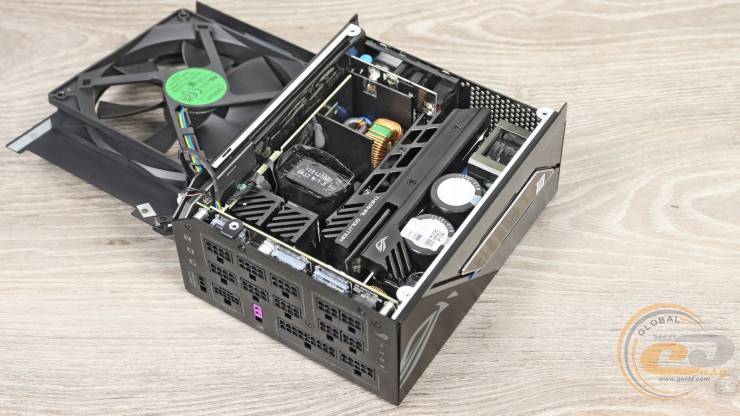

Що ж, із зовнішністю розібралися, на черзі внутрішнє наповнення.

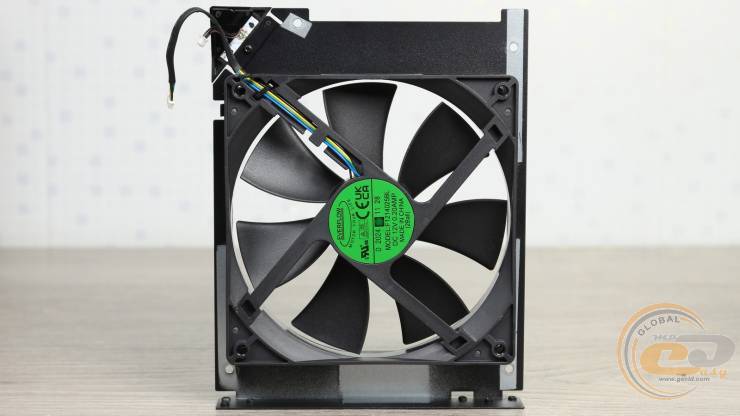

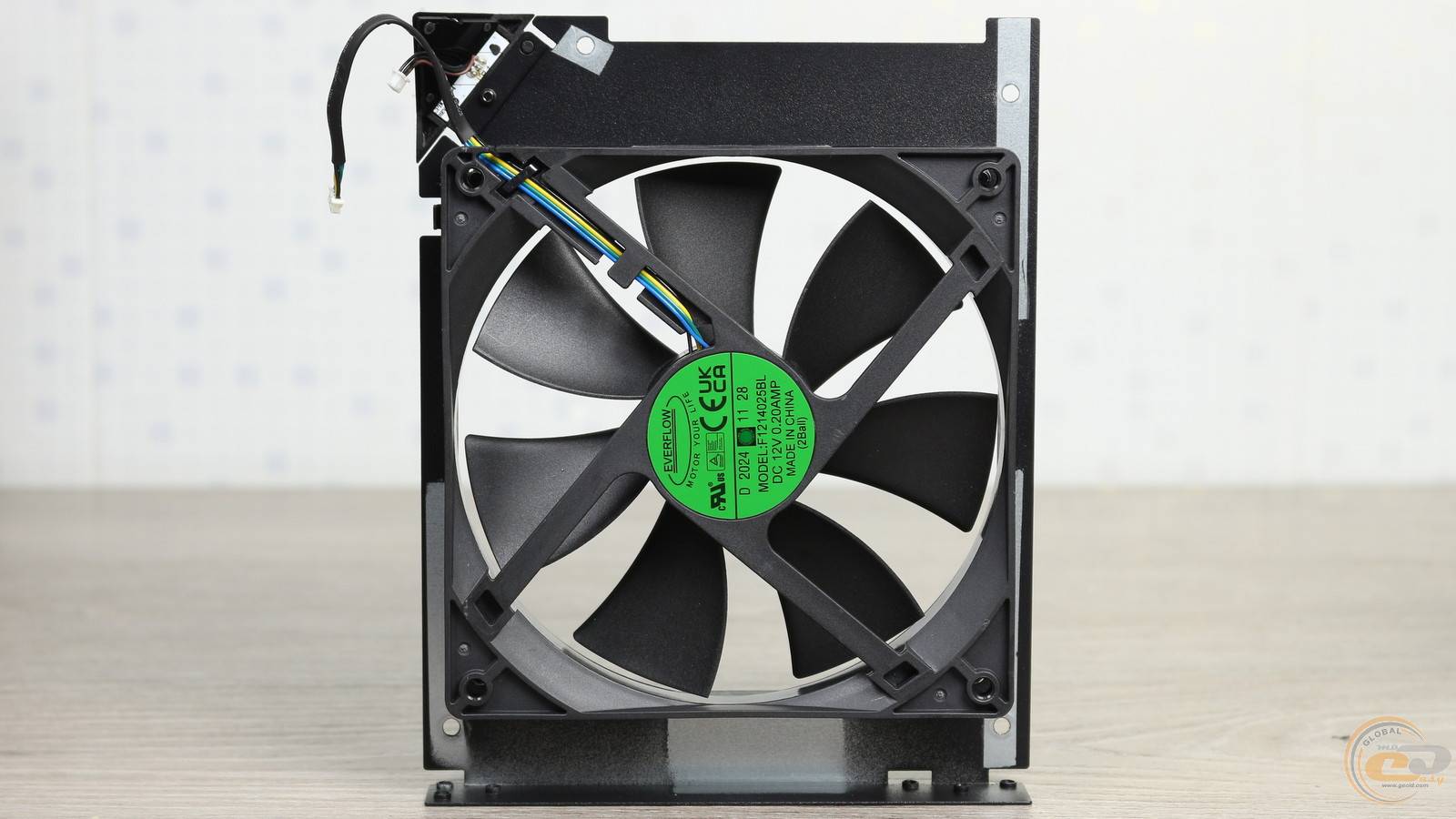

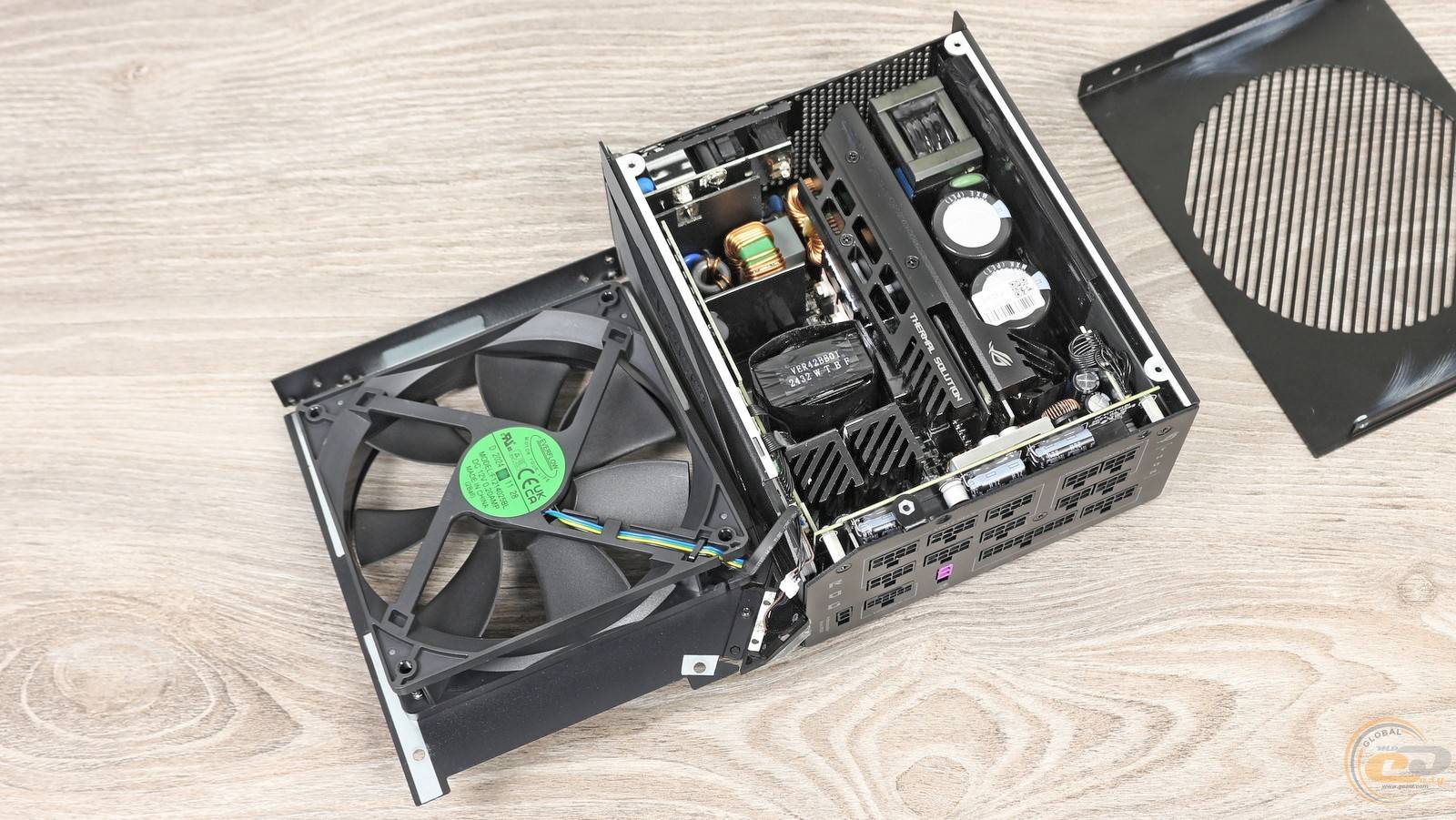

Активне обдування компонентів покладене на вентилятор Everflow F1214025BL розмірами 135 х 135 х 25 мм, який споживає 2,4 Вт (0,2 А при 12 В) через 4-контактний роз’єм. В його основі використовується пара надійних кулькових підшипників (Double Ball Bearing).

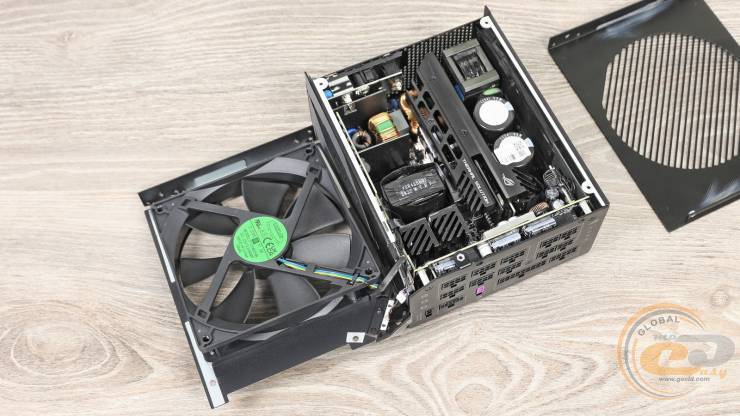

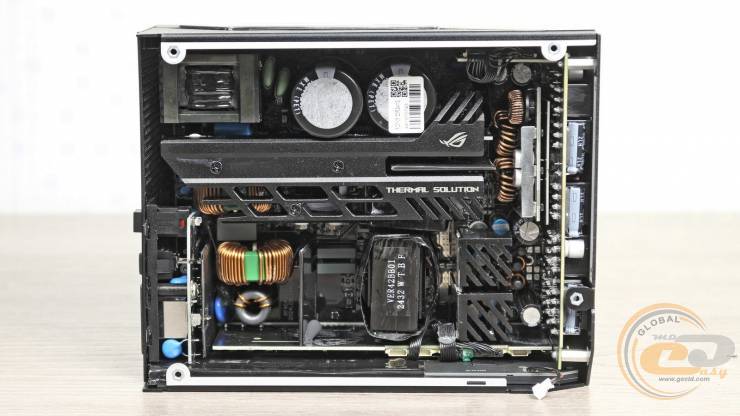

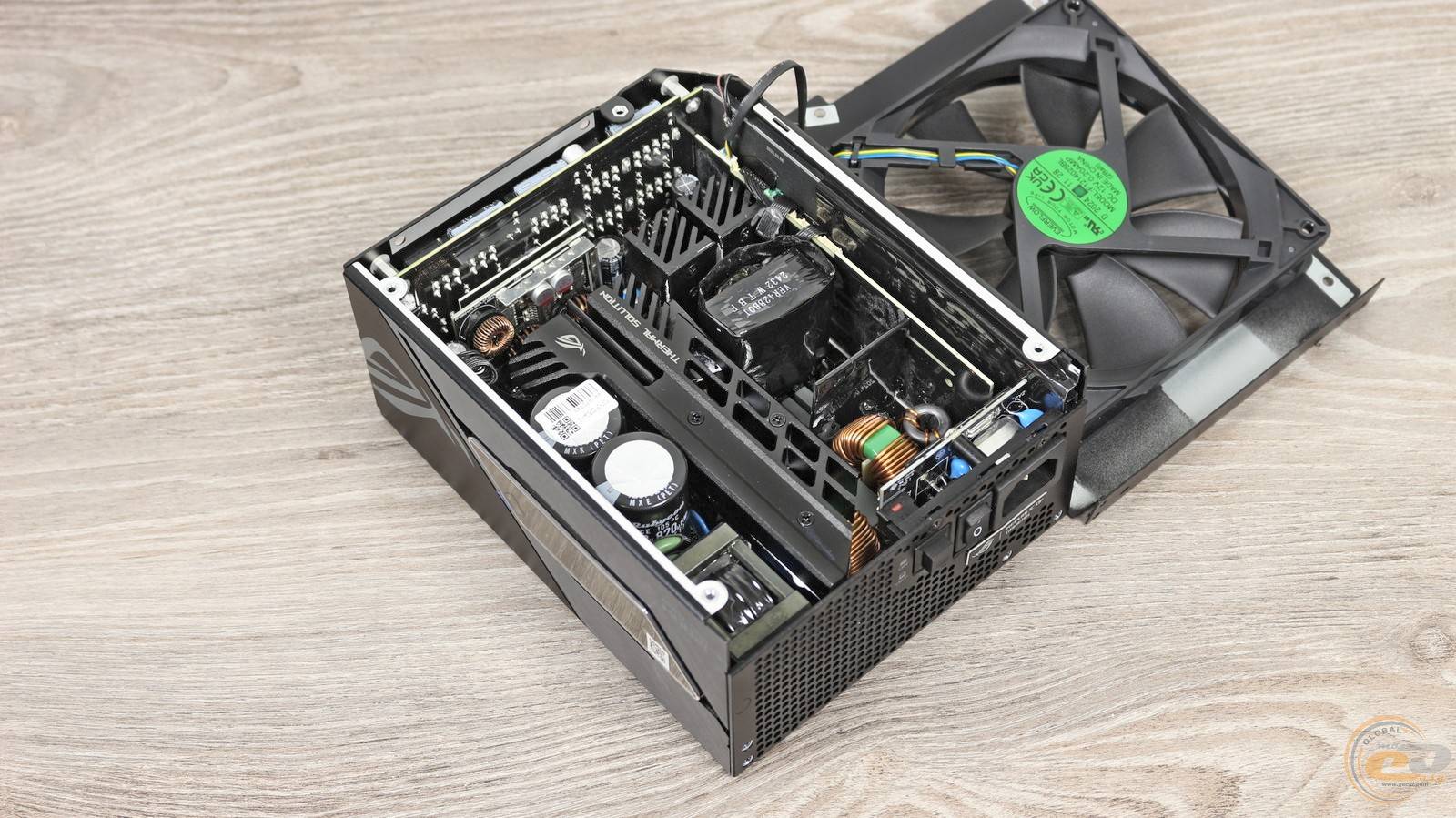

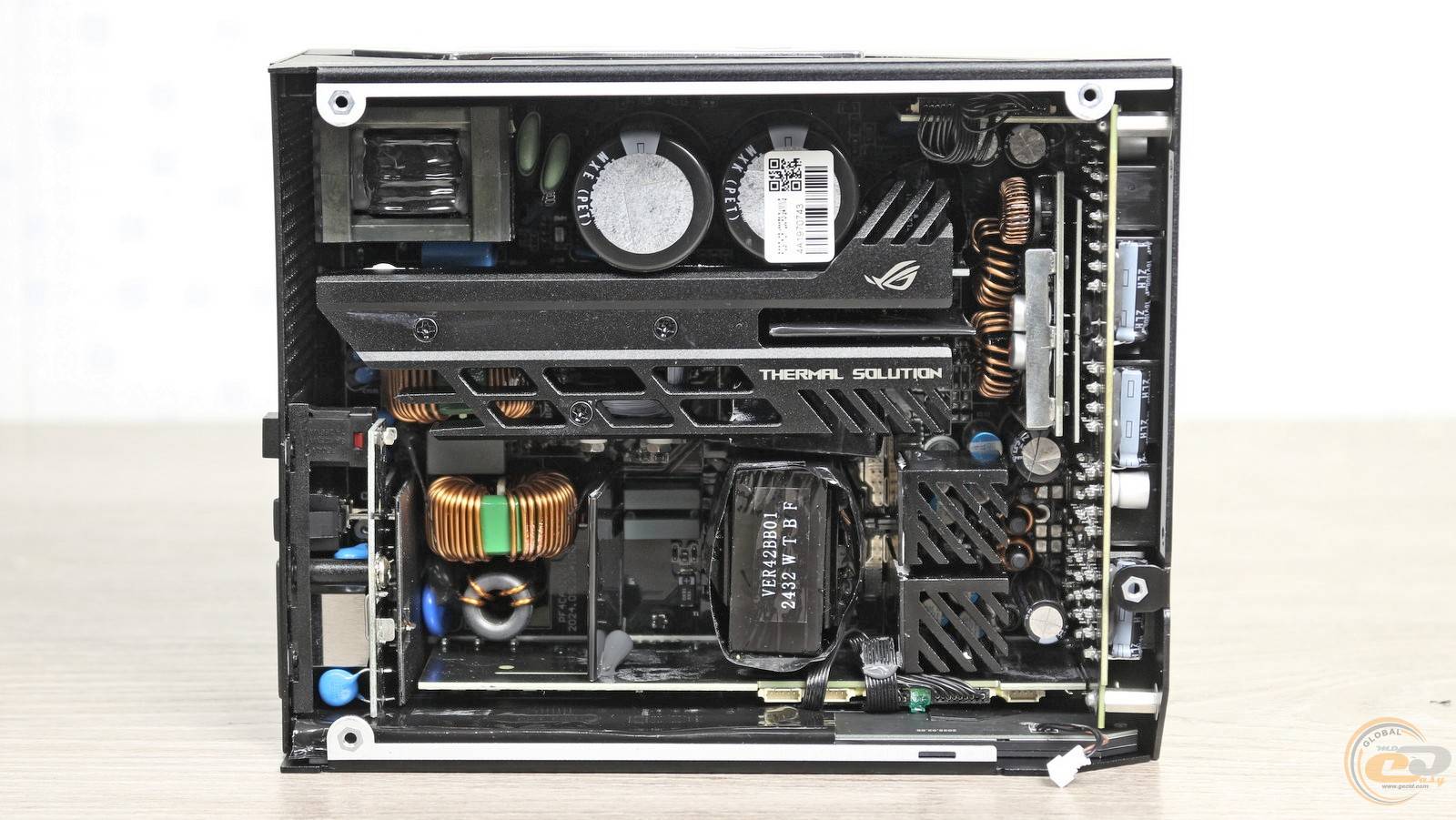

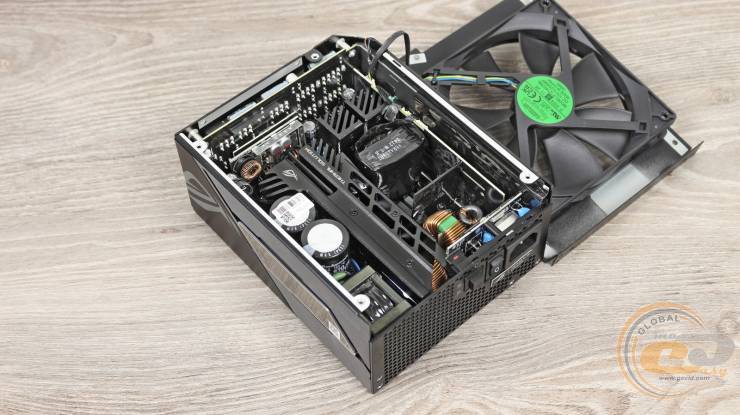

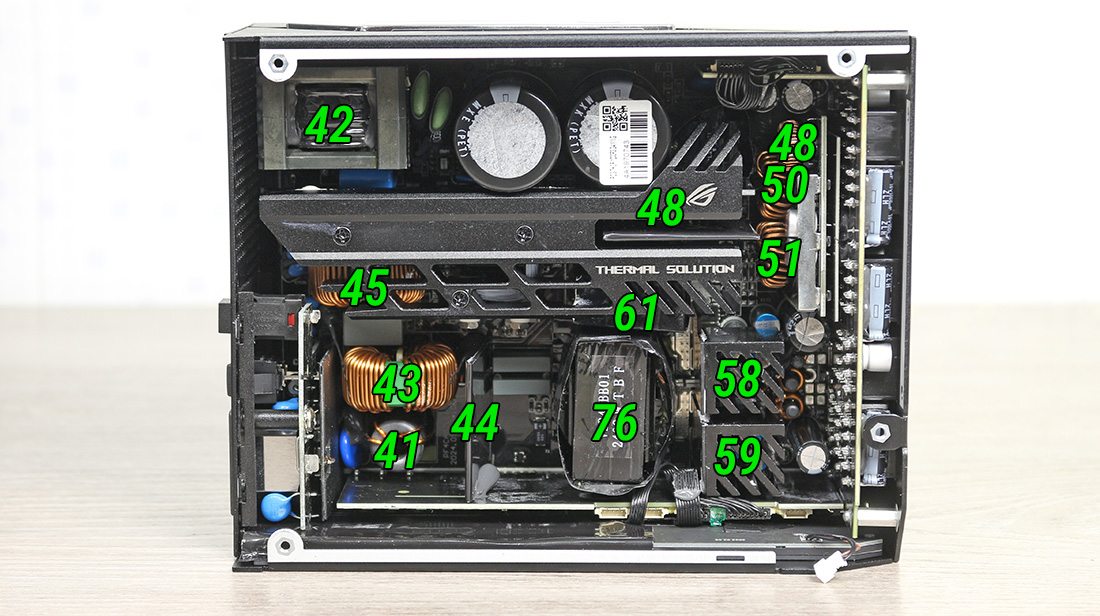

Хоча блок живлення ASUS ROG Thor 1200W Platinum III має чималі розміри корпусу, але його складові всередині розташовані досить тісно. Елементи первинного кола охолоджуються кількома окремими радіаторами, які передають тепло на спільну пластину, зафіксовану зверху трьома гвинтами. Також є пара охолоджувачів для відведення тепла від елементів вторинного кола.

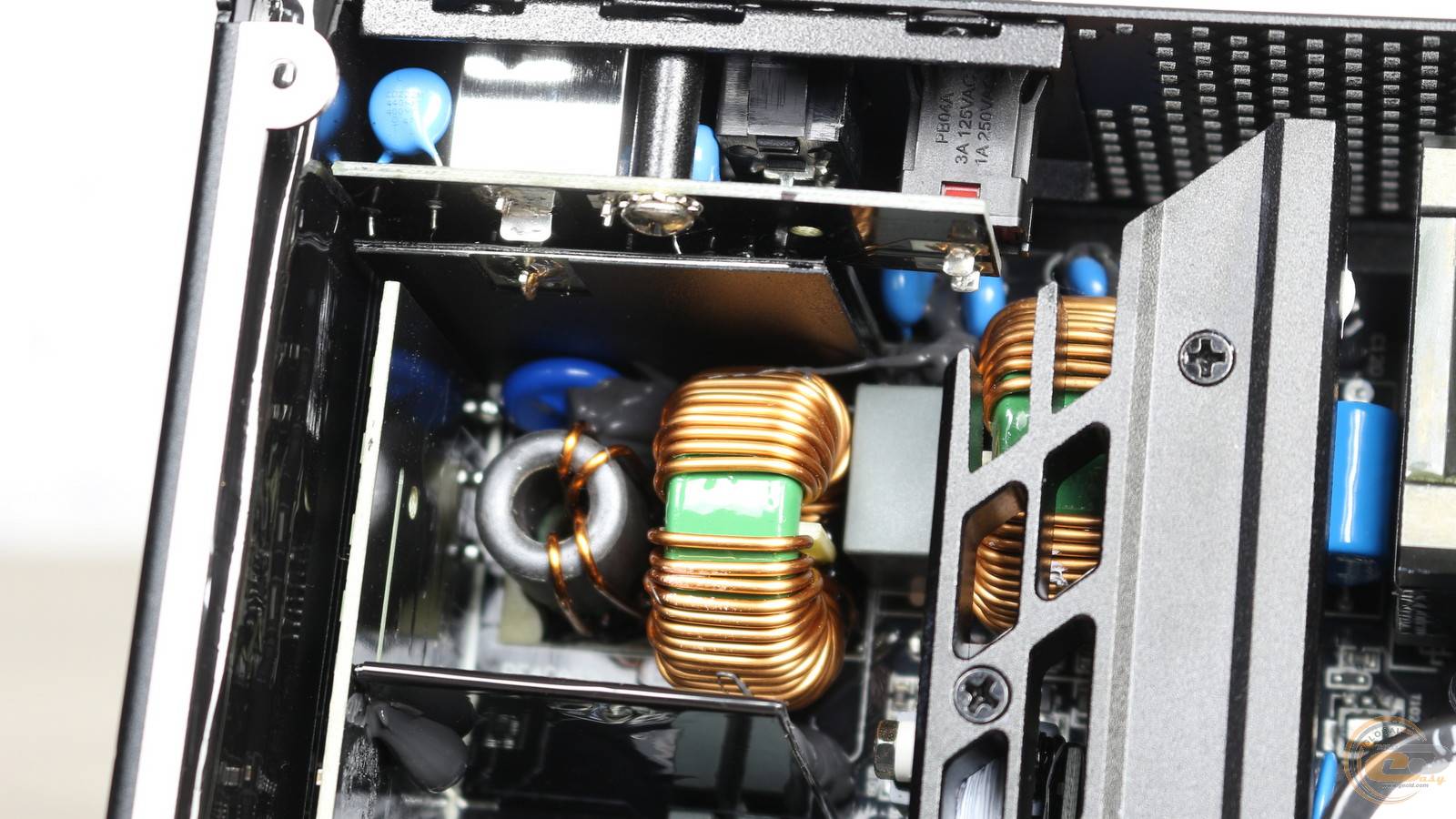

Вхідний фільтр має в своєму складі необхідні дроселі, конденсатори та варистор.

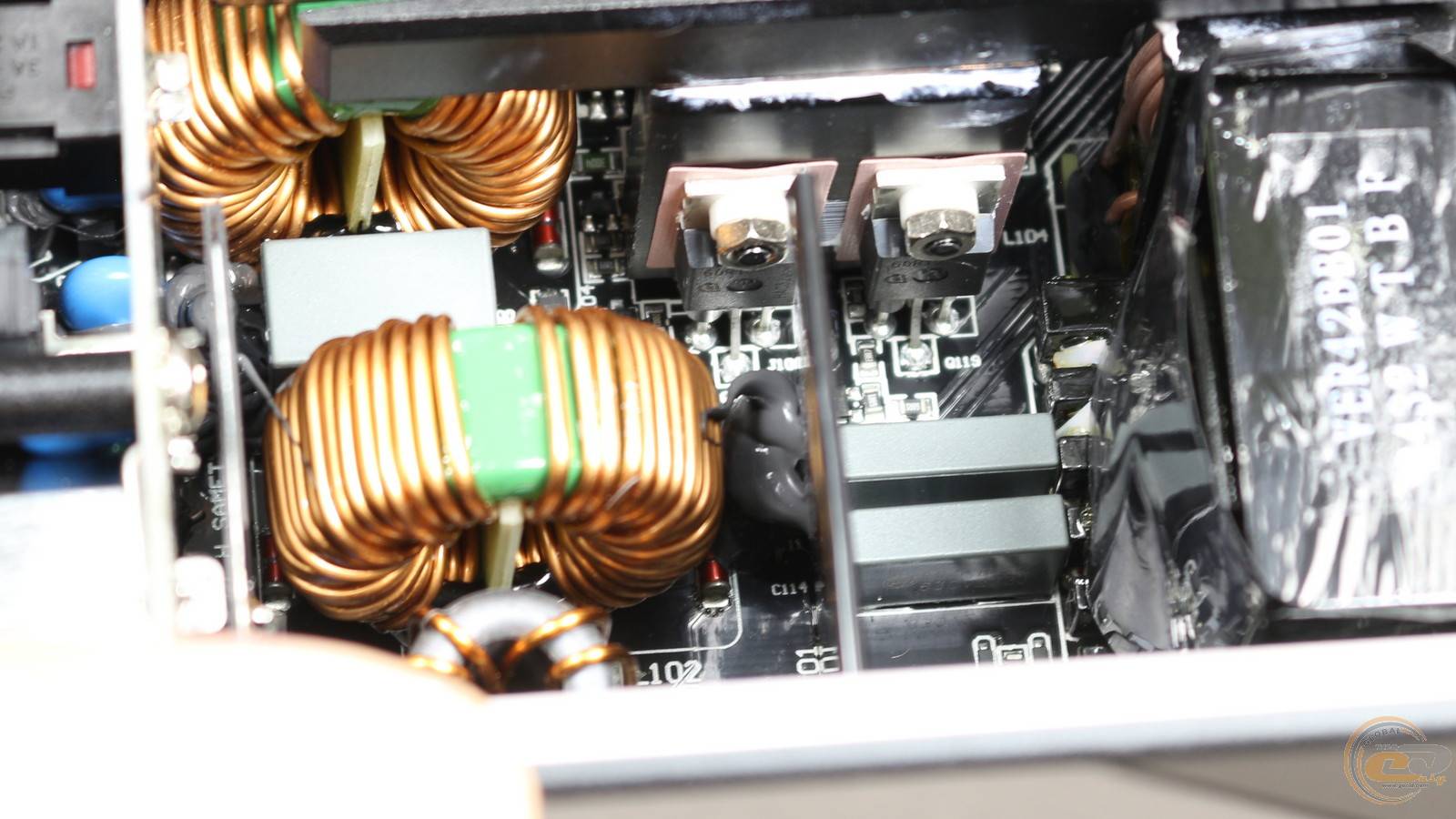

Далі присутній вузол APFC, в який входить габаритний дросель і ряд силових елементів. Праворуч видно два терморезистори та реле для обмеження пускових струмів.

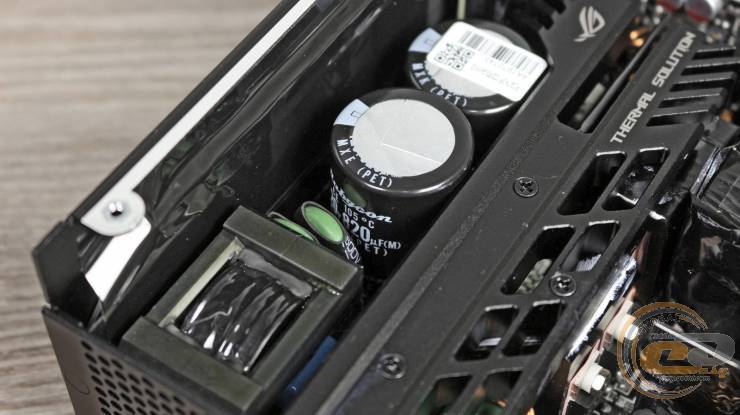

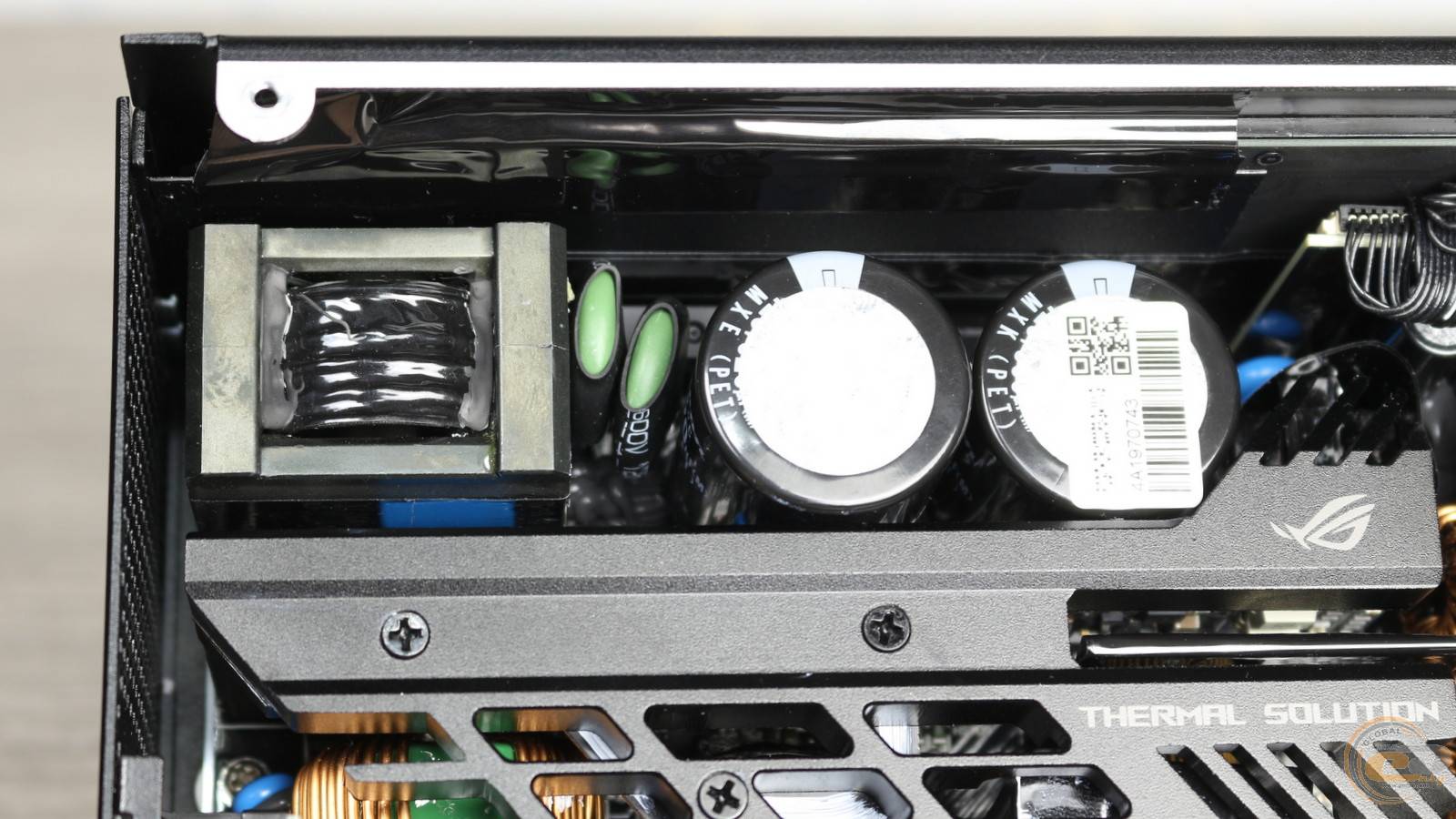

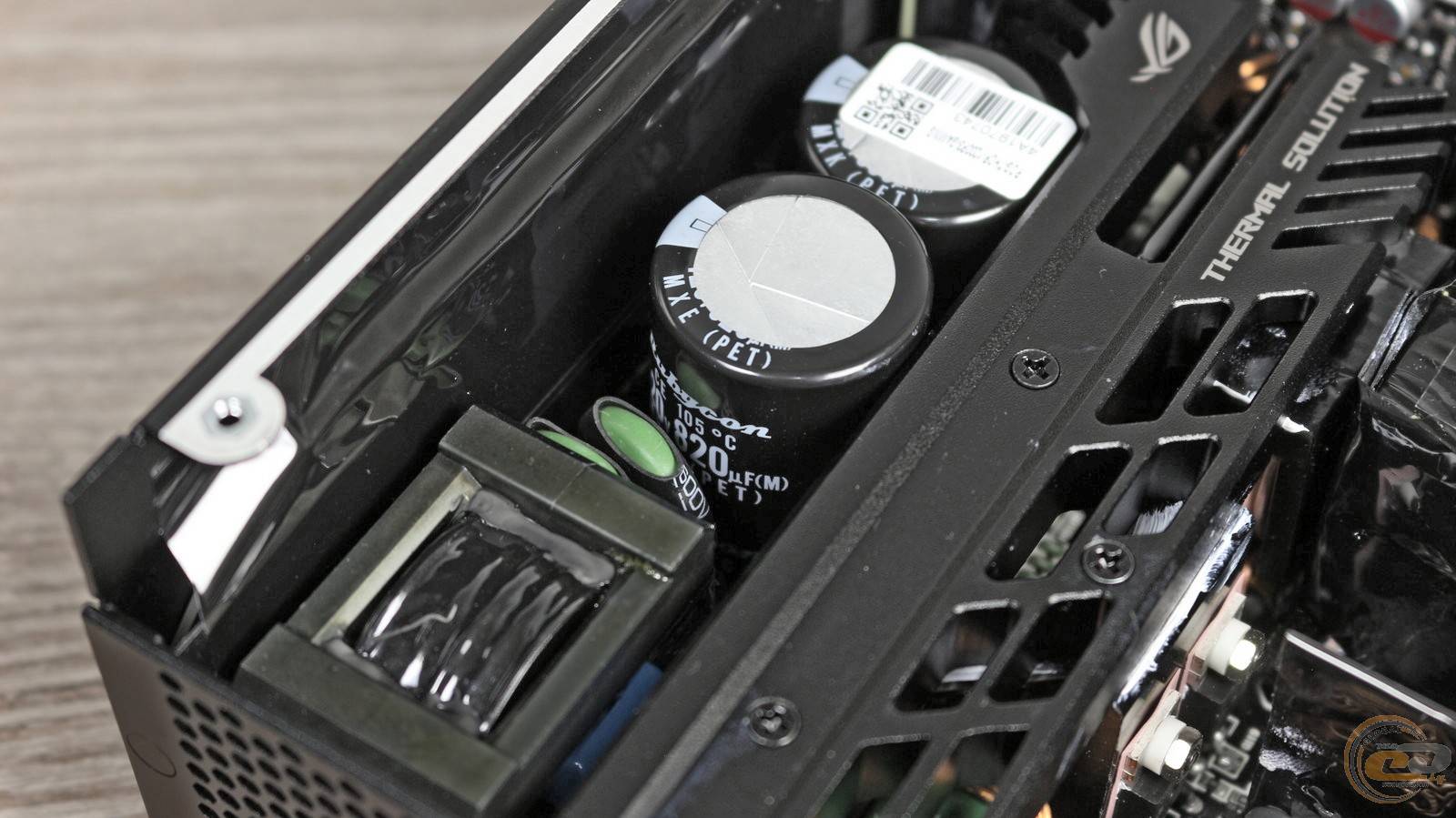

Пара вхідних конденсаторів Rubycon виготовлена в Японії. Обидва є високотемпературними елементами загальною ємністю 1500 мкФ (680 + 820 мкФ), що досить багатенько як для пристрою потужністю 1200 Вт. А це у свою чергу дозволить збільшити час утримання і буде корисно при короткочасних перепадах електроенергії.

В основі пристрою лежить повномостова схема з чотирма транзисторами-ключами Infineon IPP60R120P7.

А перетворення змінної напруги покладене на трансформатор VER42BB01.

Пара радіаторів відводить тепло від ключів синхронного випрямляча, що формує напругу +12В. Поруч видно конденсатори: електролітичний Rubycon родом із Японії та кілька твердотільних елементів.

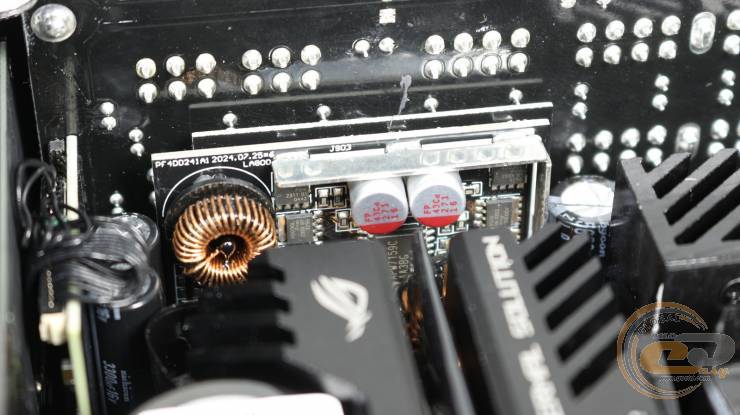

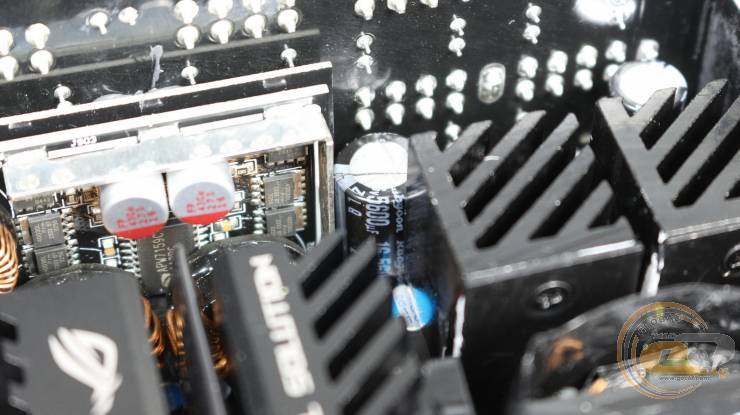

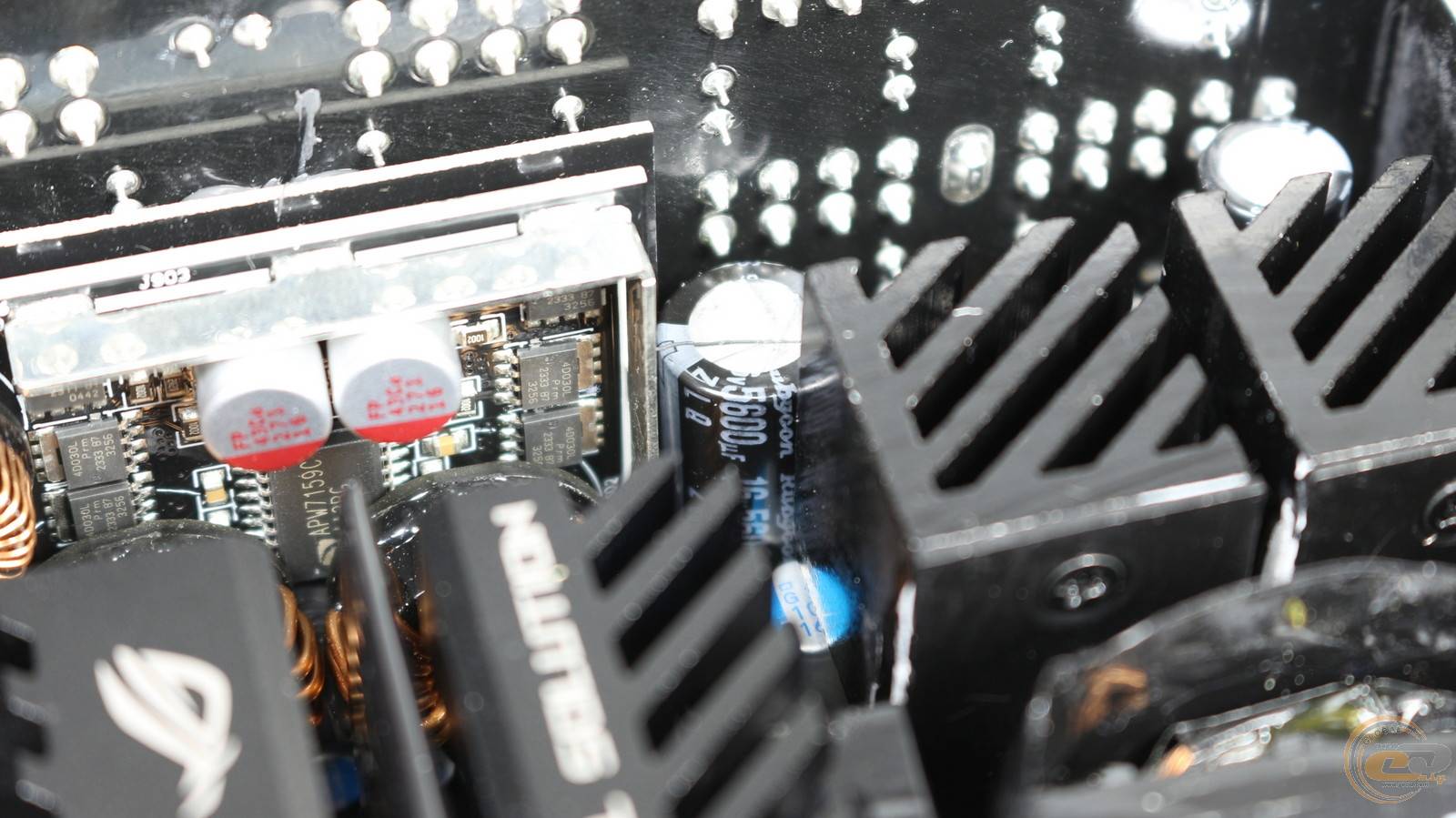

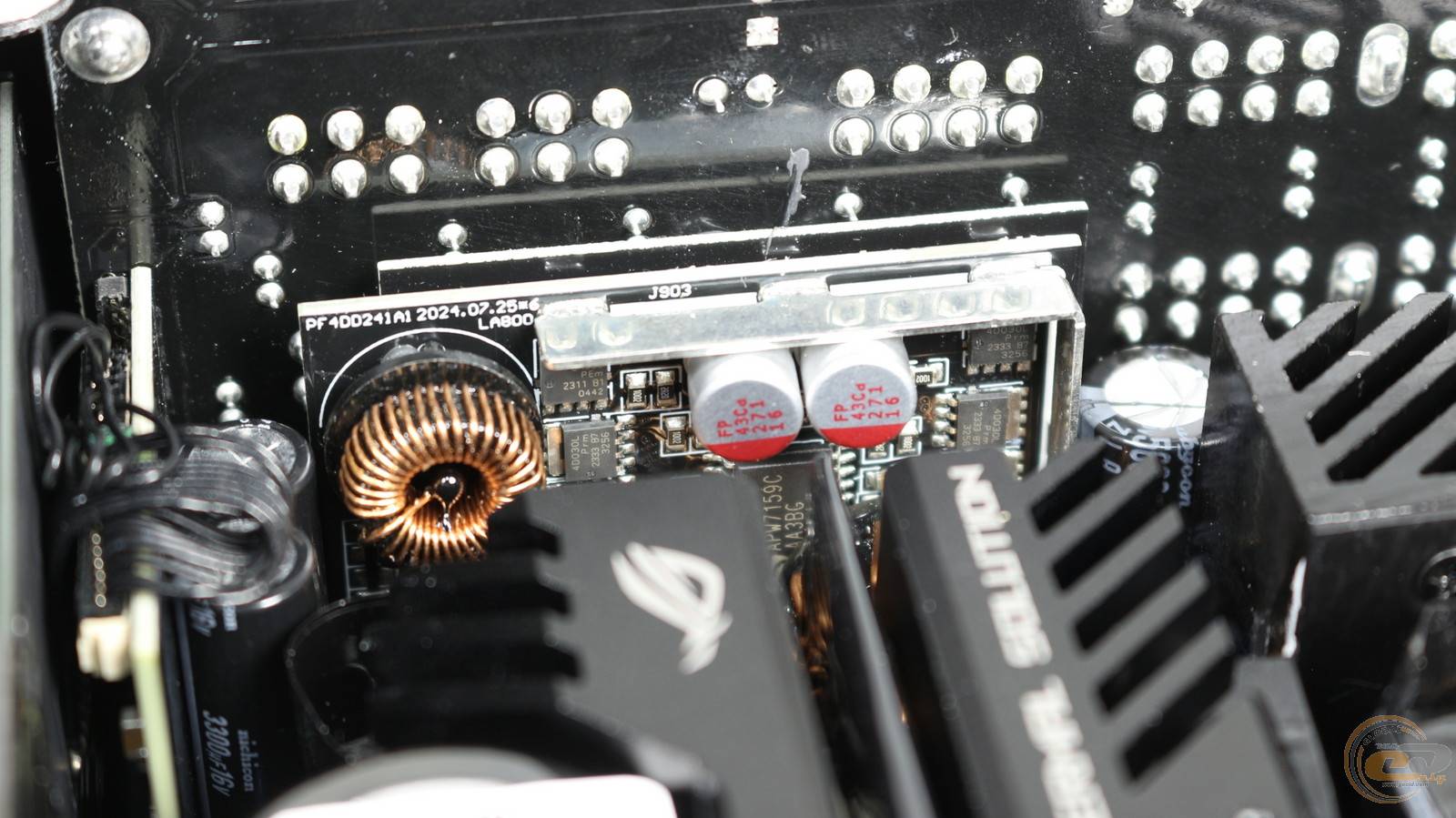

Складові DC-DC-перетворювачів ASUS ROG Thor 1200W Platinum III розпаяні на окремій вертикальній платі. Контролером даного вузла є популярний чип APW7159C.

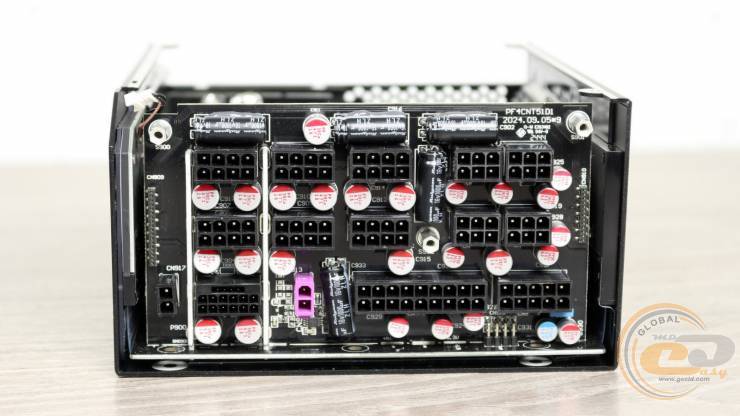

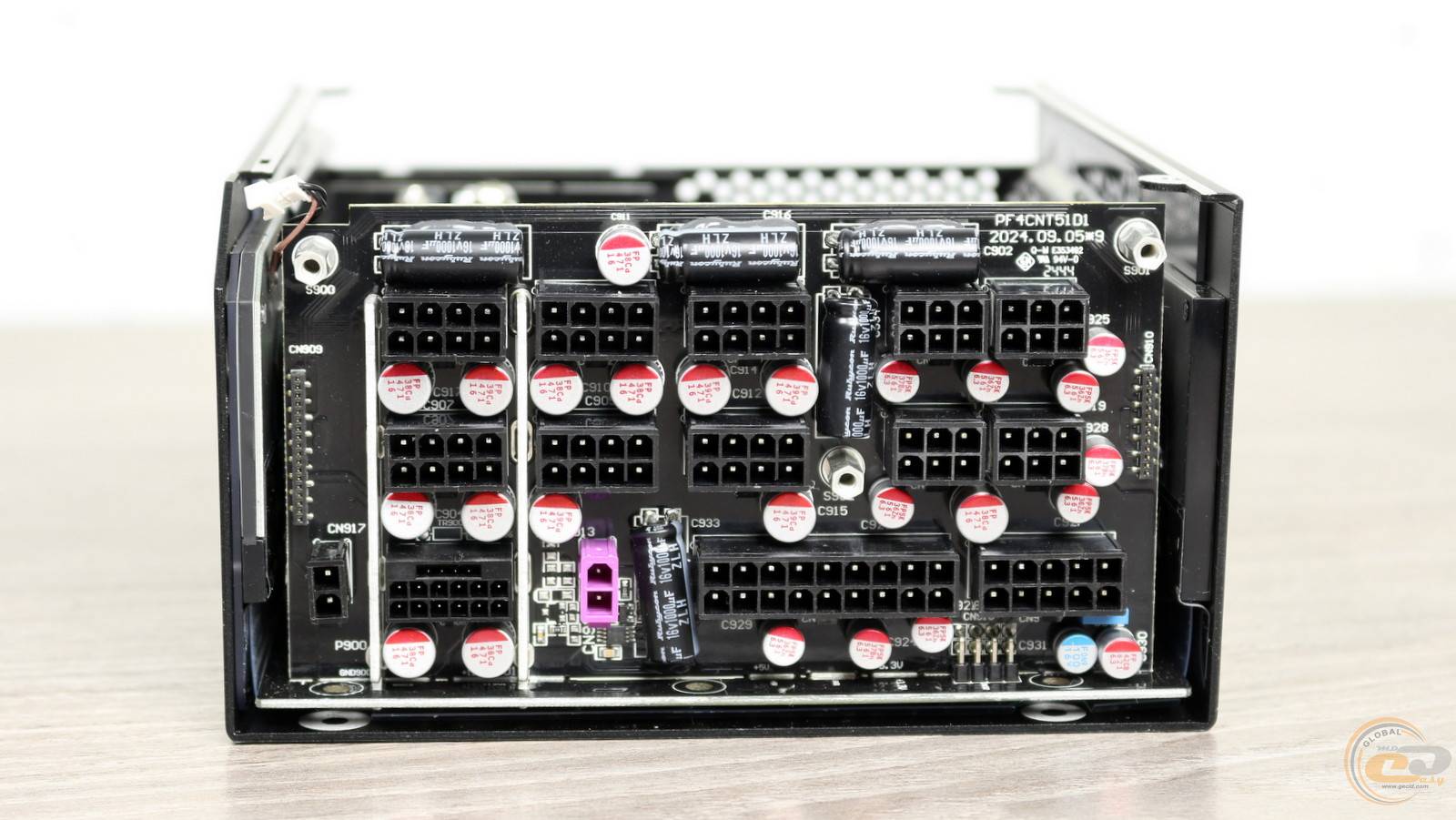

Ще одна дочірня плата містить на собі вихідні роз'єми, твердотільні конденсатори та ще п'ять високотемпературних електролітів Rubycon. Враховуючи в цілому дуже якісне наповнення, не дивно, що на даний пристрій надається 10-річний гарантійний термін.

В доповнення до всього вище написаного згадаємо повний набір реалізованих тут захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крос-навантажувальні характеристики

Тепер час для тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

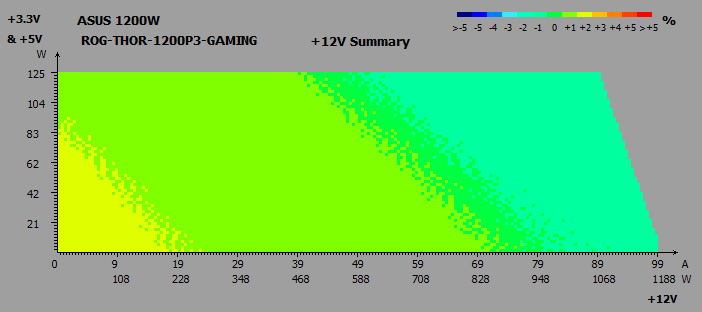

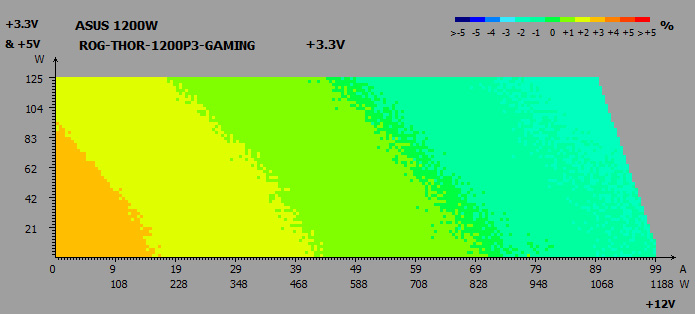

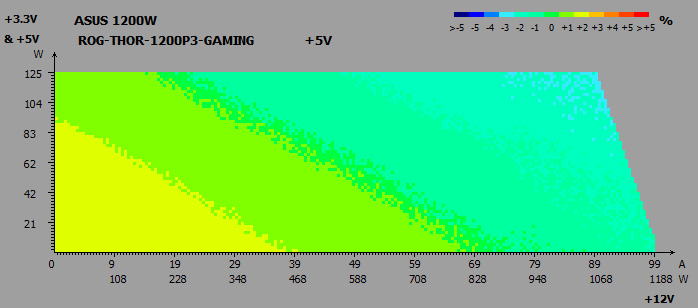

Під час крос-навантажувальних тестів на основних лініях живлення ASUS ROG Thor 1200W Platinum III були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +3%;
• лінія +5В: від -3% до +2%;
• лінія +12В: від -1% до +2%.

На всіх каналах ASUS ROG Thor 1200W Platinum III напруга змінюється у вузьких межах від -3% до +3%.

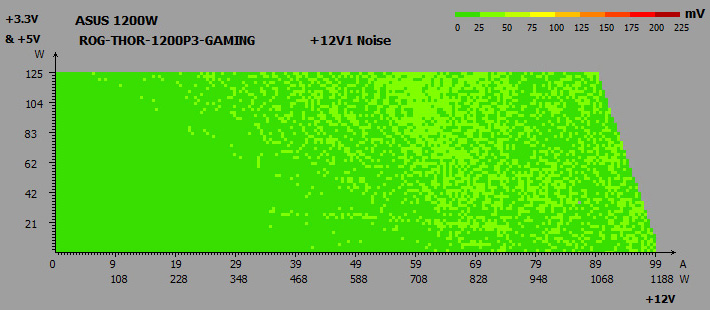

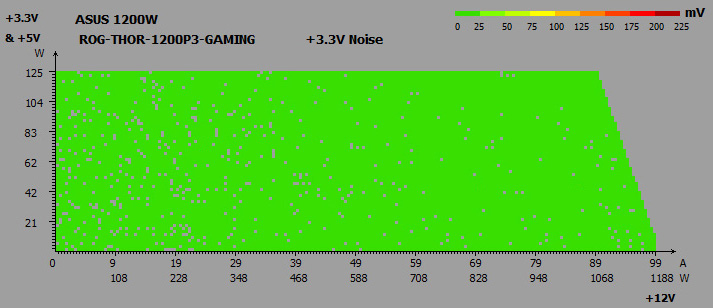

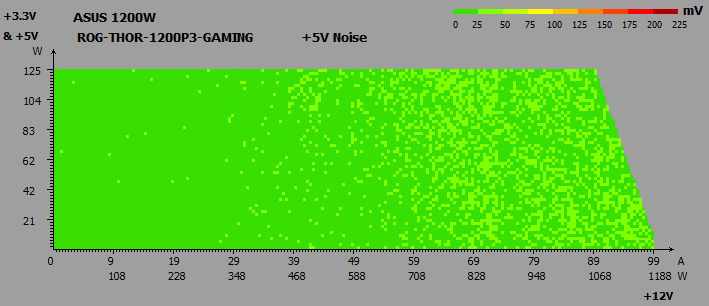

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

На всіх трьох лініях пульсації не перевищували 50 мВ — це хороший результат для +3,3В і +5В та відмінний для +12В.

Чергова лінія живлення + 5VSB

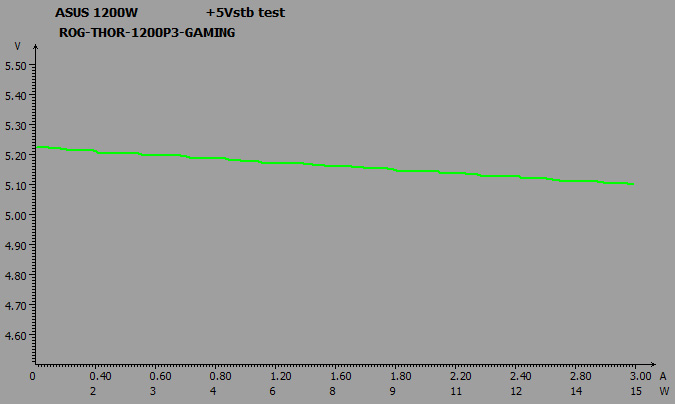

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,22 до 5,1 В (від +4,4% до +2%), не виходячи за межі ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також працює належним чином. Так, при споживаній потужності в 240 Вт коефіцієнт PFC перевершив 0,92, що і очікувалося відповідно до вимог стандарту 80 PLUS Platinum (не менше 0,94 при 50-% навантаженні). Максимальне ж його значення досягає 0,98.

ККД

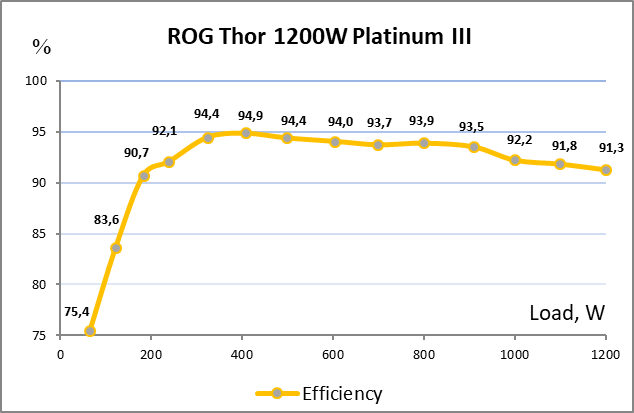

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що ASUS ROG Thor 1200W Platinum III відповідає стандарту 80 PLUS Platinum. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 90%, 94% і 91% відповідно. Виробник вказує, що свою лепту у високий рівень ККД внесло використання GaN-транзистора нового покоління, але побачити його через тісне компонування нам не вдалося.

Система охолодження і температурний режим

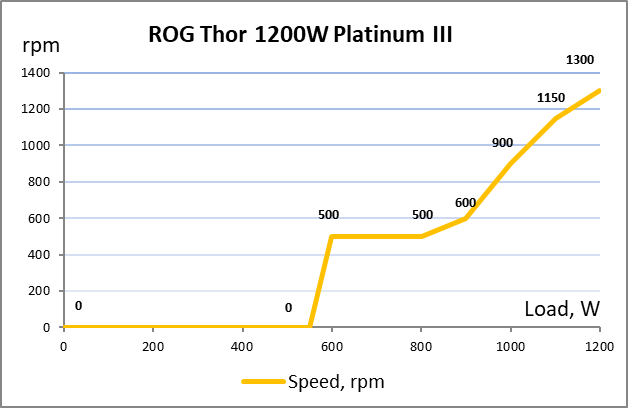

При увімкненому гібридному охолодженні аж до позначки 600 Вт (50% від номіналу) вертушка не обертається, тому пристрій працює в повністю пасивному режимі. Від 600 до 900 Вт швидкість пропелера надзвичайно низька — 500-600 об/хв. Далі вона поступово зростає до дуже тихих 1000 об/хв, а потім до тихих 1300 об/хв. Тож не дивно, що тестований блок живлення отримав сертифікат Lambda A++.

Якщо ж гібридний режим роботи СО відключений, то вентилятор вмикається одразу ж із подачею живлення, і при навантаженні до 600 Вт обертається при майже беззвучних 500 об/хв.

І хоча тестований пристрій є дуже тихим, це не заважає йому на додачу залишатися ще й холодним. Карта температур була отримана після 15-хвилинного 1100-ватного навантаження, в процесі якого головний трансформатор прогрівся 76°C, а інші вузли — від 41 до 61°C. І це при тому, що температура в приміщенні становила спекотні 27°C.

Практичні випробування на реальній конфігурації

А як даний блок живлення поводить себе на реальній комп'ютерній системі? Для її збірки був задіяний процесор AMD Ryzen 9 5900X з TDP 105 Вт в парі з двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватною Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Даний стенд з двома потужними відеокартами та 24-потоковим процесором не змогли повною мірою навантажити тестований блок живлення. Втім, при зміні навантаження всі три головні напруги зростаються максимум на 1,2%, а просідання і зовсім відсутні. Як і у попередників, найбільше від номіналу відхиляється напруга каналу +5В — цей показник досягає 3,8% при вже звичному допуску ±5%.

Тож якщо ви збираєте систему на основі будь-якого Core Ultra 9 / Ryzen 9 та навіть топової відеокарти GeForce RTX 5090 / Radeon RX 7900 XTX, тестований блок живлення зможе без проблем її заживити. При цьому буде присутній запас для розгону компонентів або для більш комфортного шумового тла.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, ASUS ROG Thor 1200W Platinum III порадує свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Головною відмінністю ASUS ROG Thor 1200W Platinum III від попередників, як і очікувалося, стала поява роз’єму живлення відеокарт PCIe 5.1 (12V-2x6) замість PCIe 5.0 (12VHPWR). Але вона — не єдина. У той же час кількість 6+2-контактних роз'ємів PCIe була зменшена до чотирьох. На додачу пристрій отримав дещо оновлений дизайн з більшою кількістю шліфованих алюмінієвих панелей та уже знімний OLED-екран. Завдяки цьому його можна переставити на протилежну боковину або перевернути, тож тепер інформацію про енергоспоживання можна буде побачити незалежно від місця встановлення та орієнтації блока живлення.

В іншому все дуже схоже на попередників: збереглися чимала довжина пристрою 190 мм, 135-мм вентилятор на подвійному кульковому підшипнику, повномостова схема з високоякісними японськими конденсаторами та транзисторами німецького походження, сертифікат енергоефективності 80 PLUS Platinum, відмінна стабілізація вихідних напруг, повністю модульні кабелі та підсвітка ASUS AURA.

І, що дуже важливо - ASUS ROG Thor 1200W Platinum III залишається тихим на всьому діапазоні навантажень, за що й отримав сертифікат Lambda A++. При цьому температури всіх внутрішніх вузлів досить низькі, тож пристрій має всі шанси тішити свого власника щонайменше протягом 10-річного гарантійного терміну.

Переваги:

• дуже високий рівень ККД (понад 94%, 80 PLUS Platinum);
• велика навантажувальна здатність лінії +12В — до 100 А (1200 Вт);
• при підключенні до потужної конфігурації з парою відеокарт напруги залишаються в межах норми;
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі подвійного кулькового підшипника;
• можливість повністю пасивного охолодження при навантаженні до 600 Вт;
• тиха робота на всьому діапазоні навантажень (сертифікат Lambda A++);
• низьке нагрівання внутрішніх вузлів;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.1 (12V-2x6);
• підсвітка ASUS AURA Sync;
• знімний OLED-екран з відображенням споживаної потужності;
• 10 років гарантії.

Особливості:

• через довжину 190 мм БЖ може не поміститися в деякі корпуси.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за наданий для тестування блок живлення.
