Огляд 2E Gaming Stable Power Pro 700W: дуже доступний 700-ватний блок живлення

55. Зазвичай таке поєднання вказує на тотальну економію на конекторах і внутрішньому наповненні, але не у випадку з 2E GAMING Stable Power Pro 700W (2E-ST700BRII-120).

Він отримав DC-DC-перетворювачі напруги, тайванські конденсатори та сучасний роз’єм для живлення відеокарт PCIe 5.1 – а це дуже щедрий набір для пристрою даного цінового діапазону. Тож нам випала нагода перевірити заяви виробника і дізнатися про інші особливості цього блока живлення — про них і розповімо далі.

Специфікація

Модель	2E Gaming Stable Power Pro 700W (2E-ST700BRII-120)
Тип	ATX12V 3.1
Максимальна потужність, Вт	700
Потужність по каналу +12В, Вт	700
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	18
Максимальний струм каналу +5В, А	18
Максимальний струм каналу +12В, А	58,3
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	230
Вхідний струм, А	5
ККД, %	≤87
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Гідравлічний (Hydraulic, HDB)
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Маса, кг	1,73
Гарантія, років	3
Сайт виробника	2E Gaming
Сторінка пристрою	2E Gaming Stable Power Pro 700W

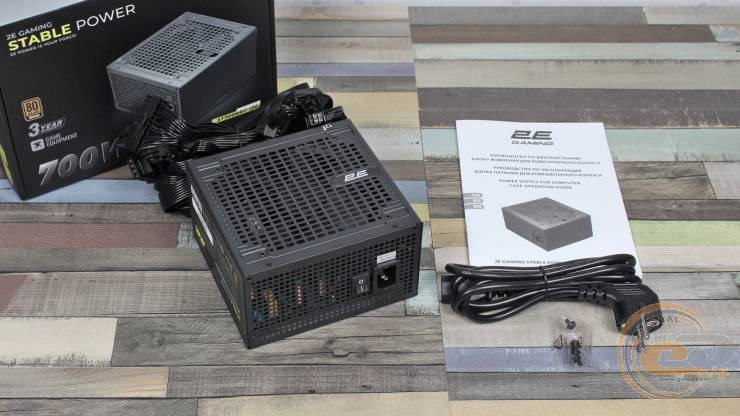

Паковання та комплект постачання

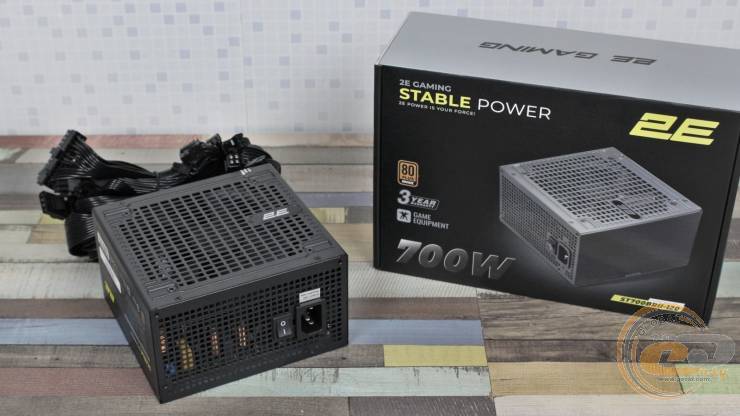

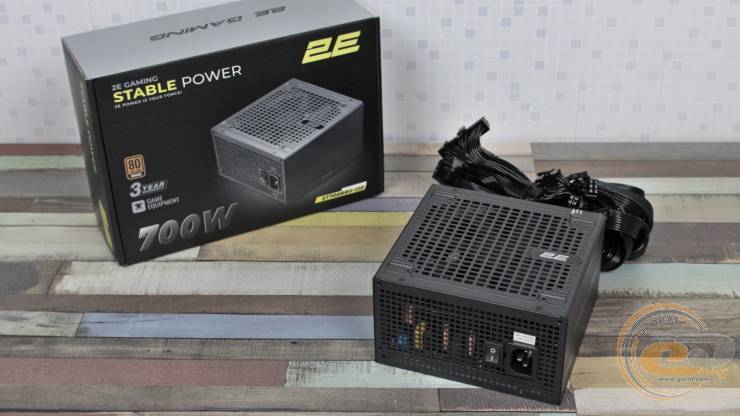

Доволі інформативна коробка створювалася суто для 700-ватника, хоча у продажі присутнє також і 800-ватне рішення.

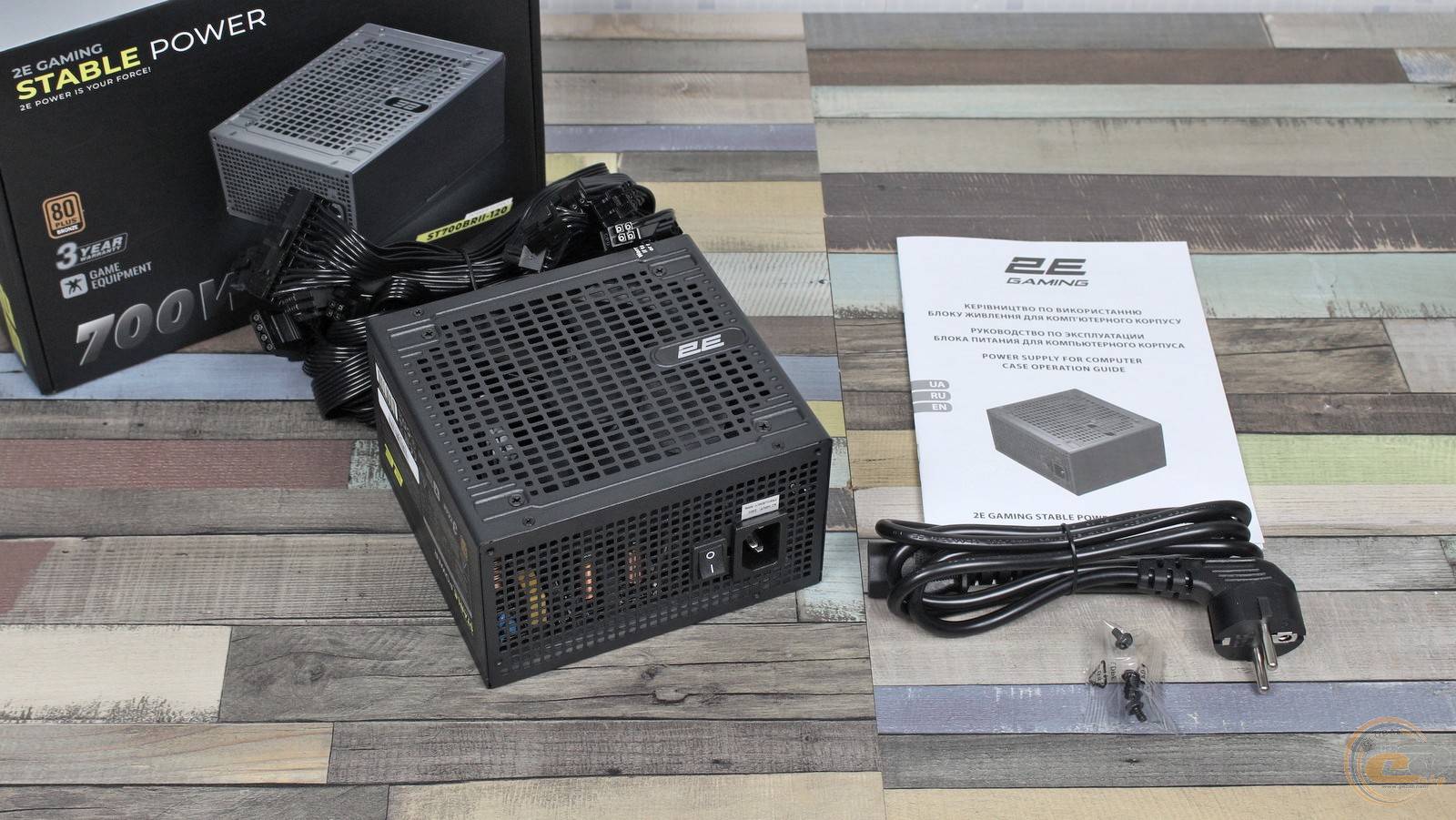

Оскільки перед нами пристрій без модульного під’єднання кабелів, то його комплектація включає в себе лише кабель живлення довжиною 1,2 м, кріпильні гвинти та паперову інструкцію.

Зовнішній вигляд

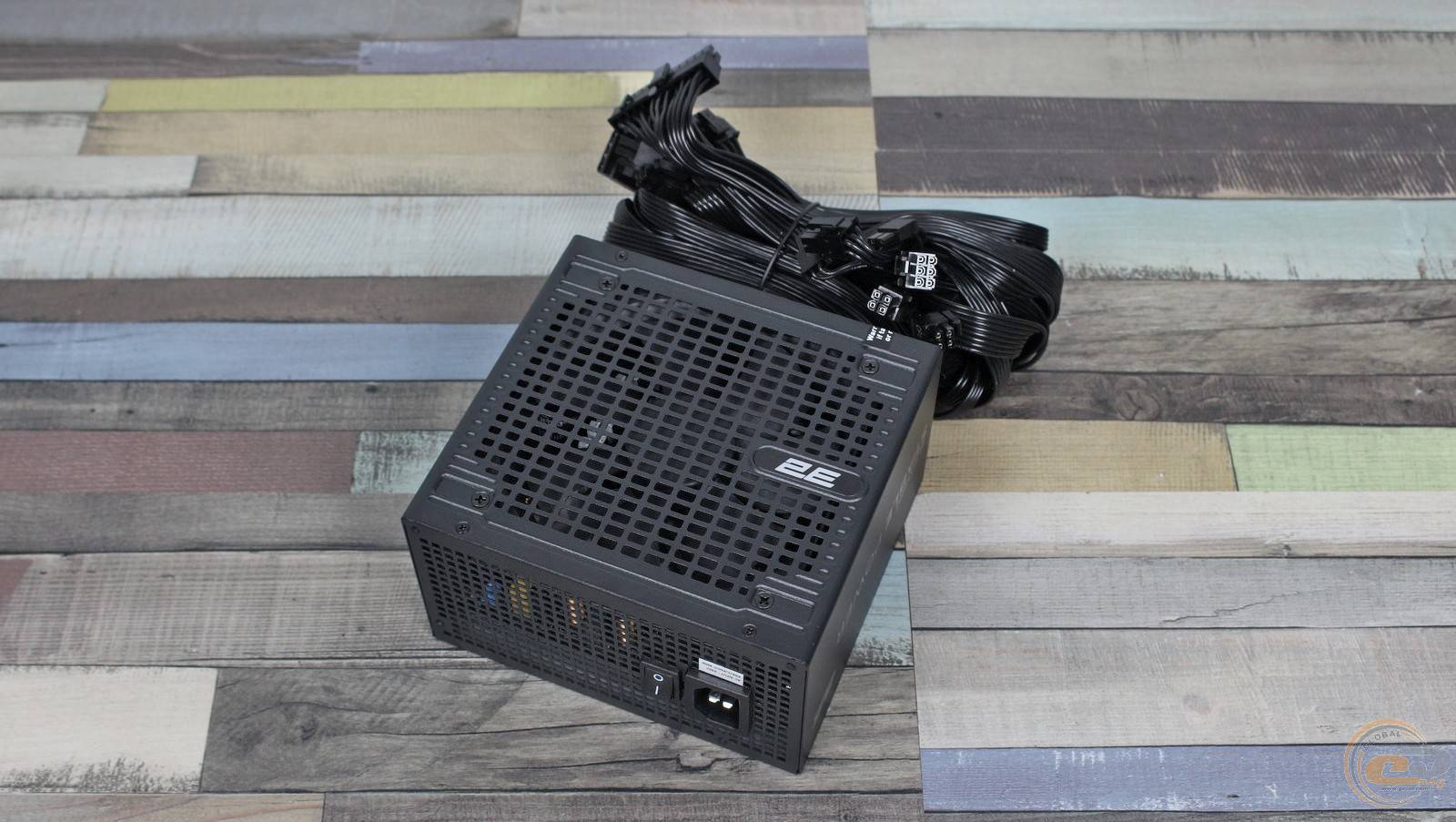

Блок живлення 2E Gaming Stable Power Pro 700W виготовлений із 0,5-мм сталі з чорним матовим покриттям та має скромні розміри 140 х 150 х 86 мм.

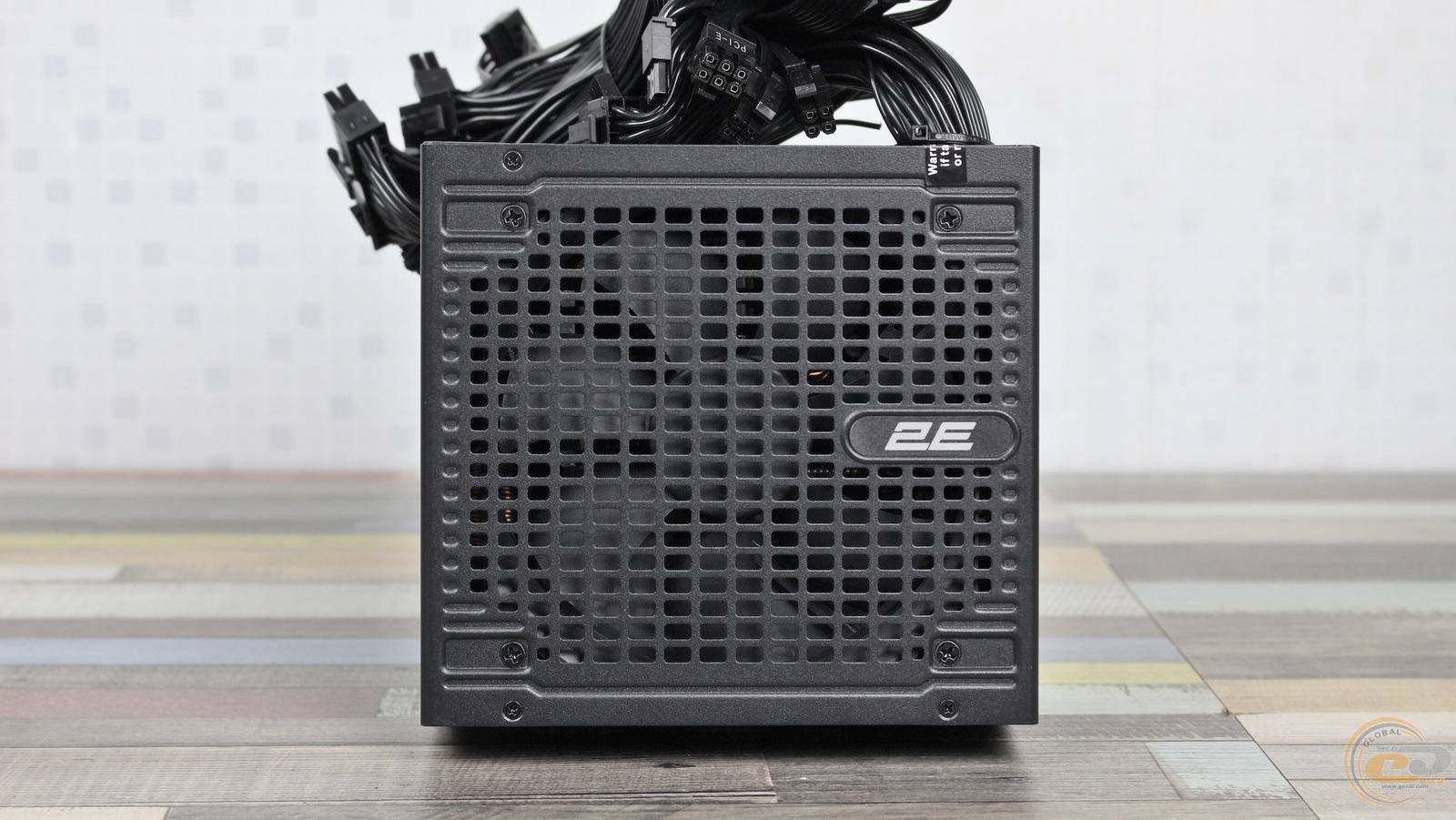

І хоча перед нами дуже доступний пристрій, виробник подбав про деякі родзинки, що додають його зовнішності оригінальності. Так, у наявності неординарні прямокутні отвори над 120-мм вентилятором, штампування та логотип виробника. Є тут і гарантійна пломба з терміном дії у 3 роки.

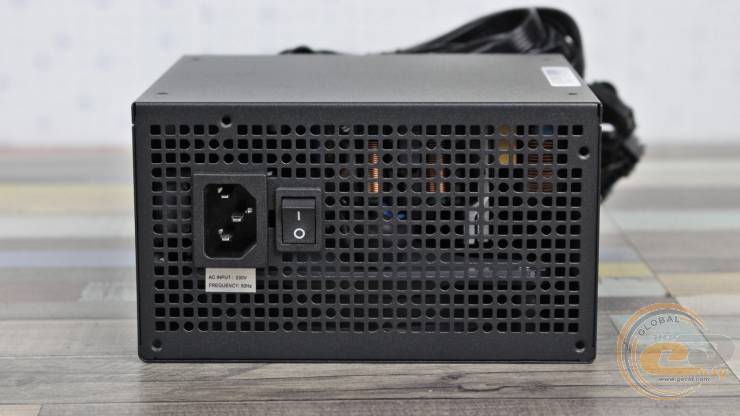

Тил став прихистком для роз’єму живлення, вимикача та вентиляційних отворів різної форми. Також тут є наліпка із вказівками щодо підтримуваних параметрів мережі — на жаль, лише 230 В і 50 Гц.

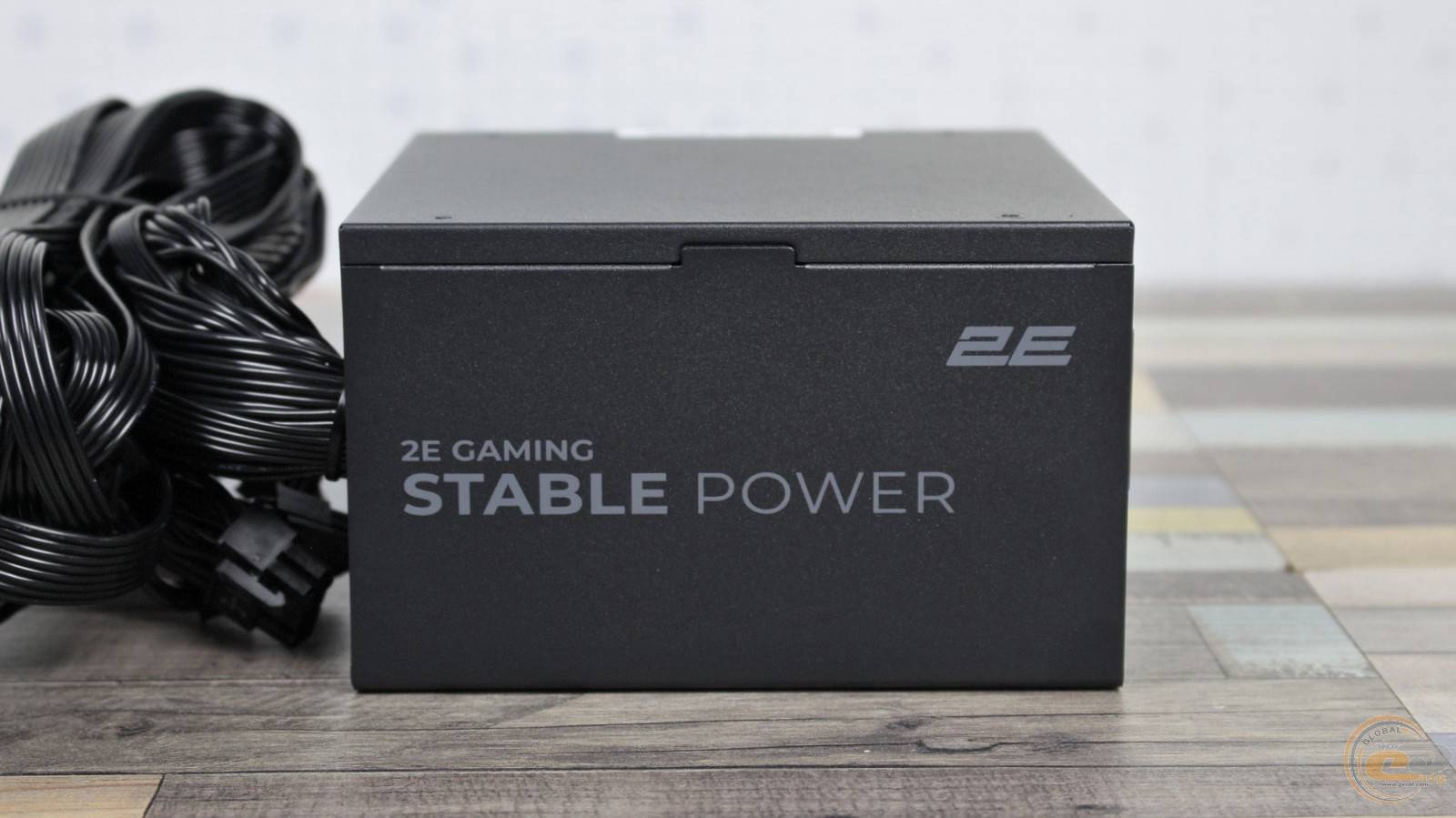

Напис на боковині вказує на лінійку, до якої належить пристрій.

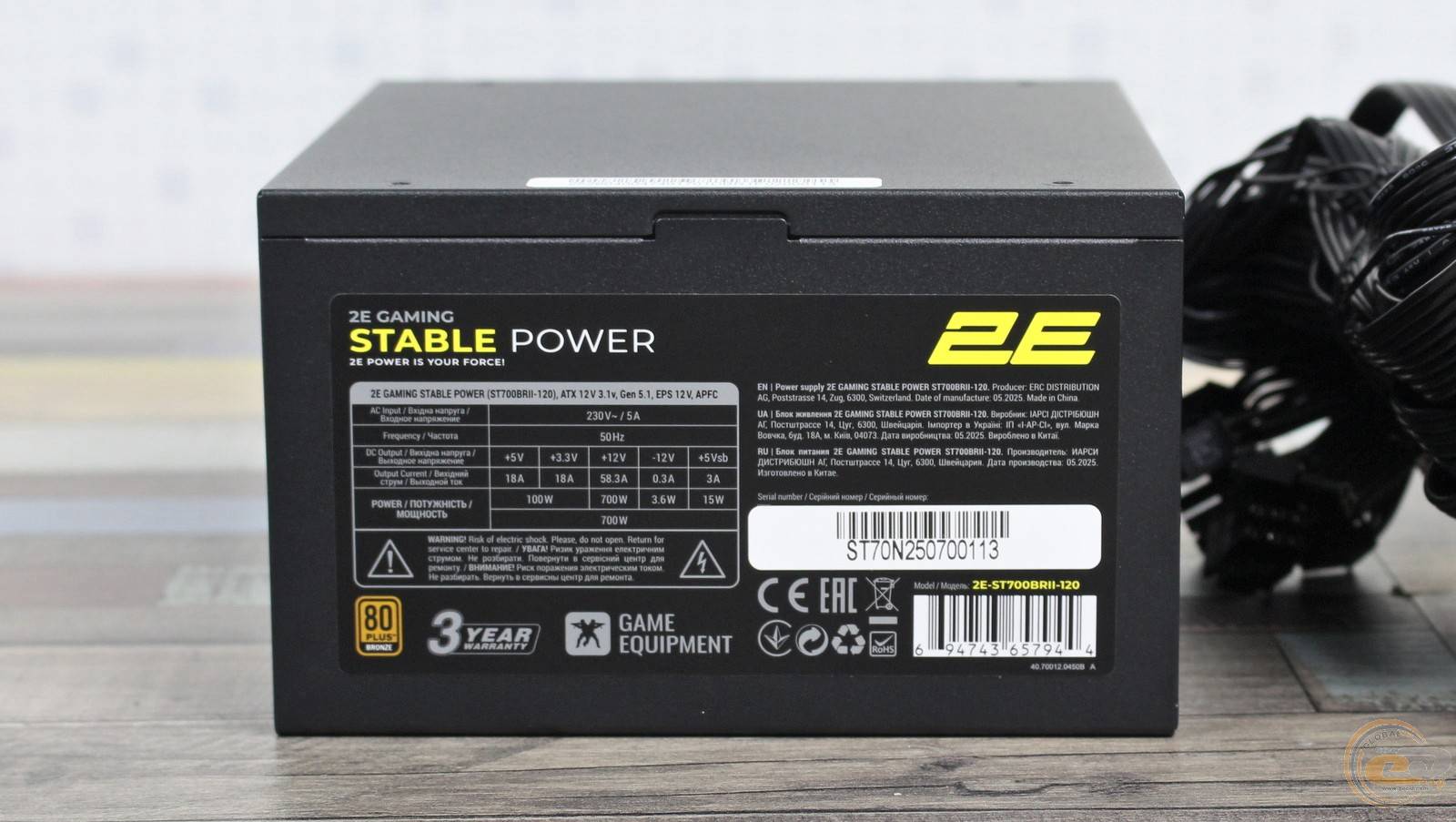

З протилежного боку є етикетка з електротехнічними характеристиками, яка явно передбачає встановлення 2E Gaming Stable Power Pro 700W вентилятором догори. Тут вказана потужність лінії +12В на рівні 700 Вт, що повністю відповідає номінальній. Молодші канали +3,3В та +5В мають сумарну потужність 100 Вт, при цьому кожен із них можна навантажити максимум на 18 А. Останні значення невеликі, однак у сучасних реаліях цього має бути цілком достатньо.

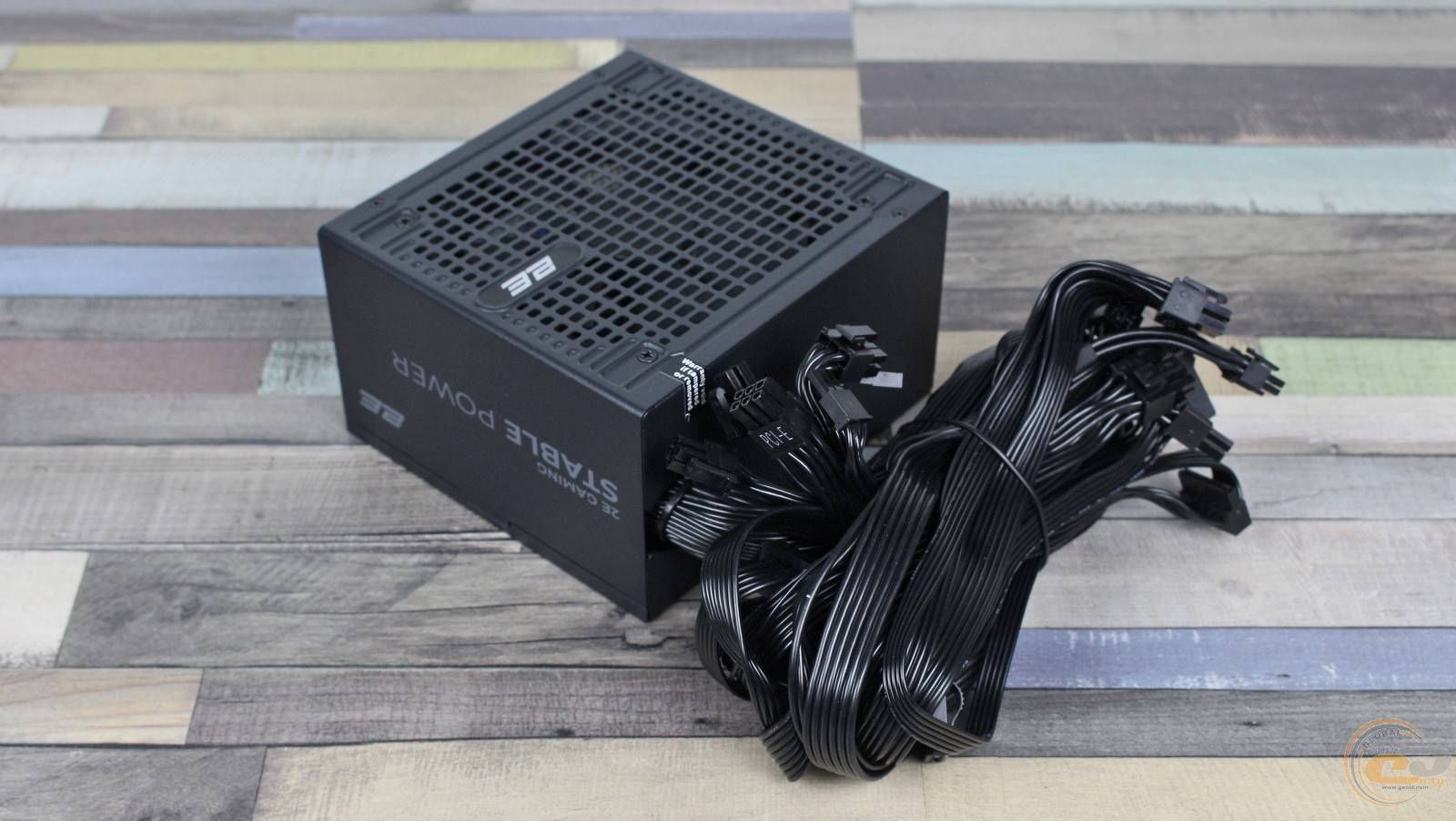

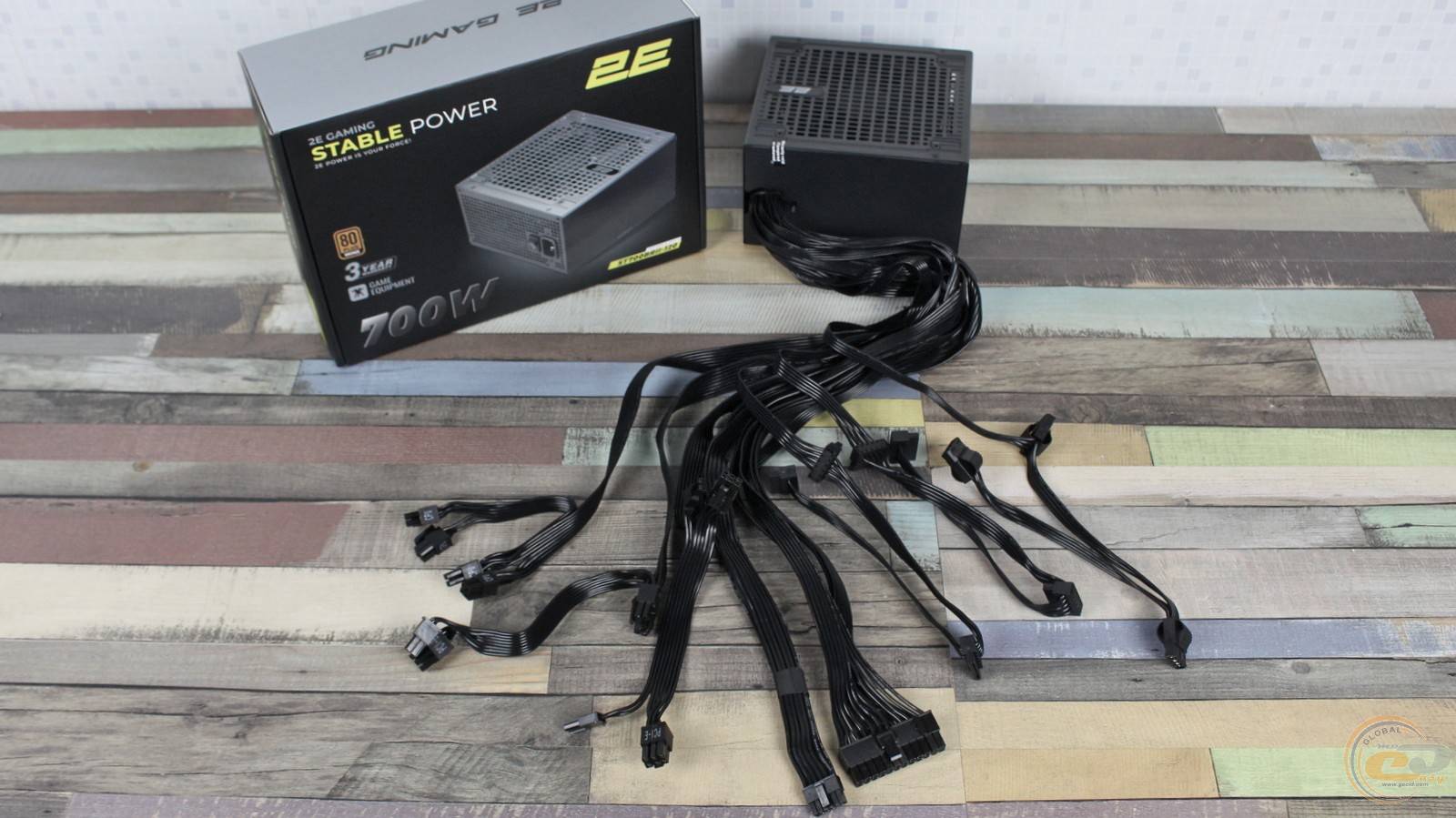

Усі вихідні кабелі-шлейфи виведені з корпусу блока живлення. Конектор PCIe 5.1 отримав збільшений калібр 16 AWG, тоді як усі інші використовують стандартні проводи 18 AWG.

Повна їх конфігурація виглядає наступним чином:

Основні роз’єми живлення представлені стандартним набором: 20+4-контактний ATX та пара 4+4-контактних ATX12V. Для відеокарт передбачено чотири 6+2-контактні PCIe на двох окремих кабелях, що чимало для 700-ватника. Не забули і про 450-ватний PCIe 5.1 (12V-2×6) для найсучасніших графічних адаптерів. Для периферії є шість SATA та три PATA на трьох окремих проводах.

Внутрішня будова

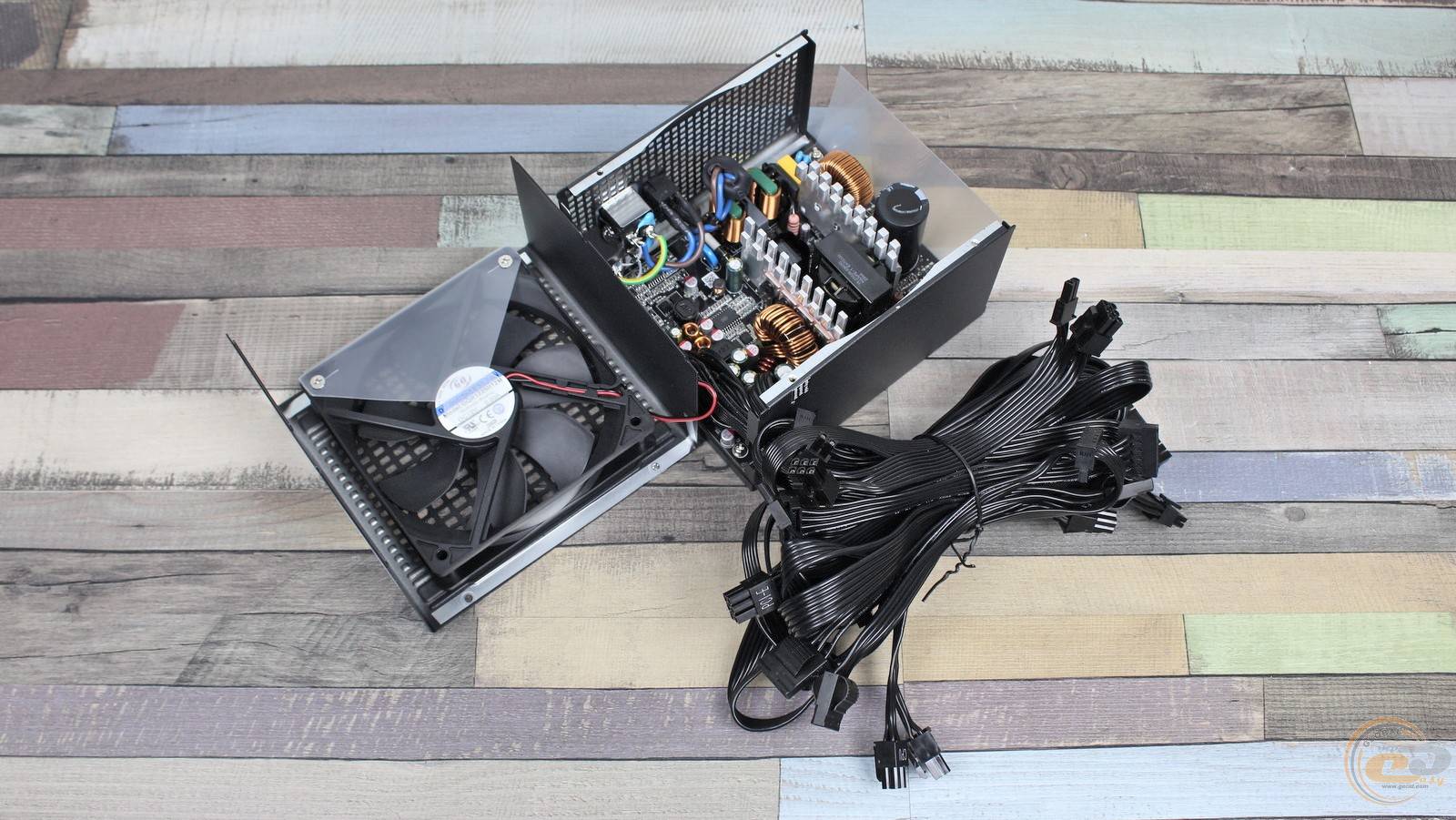

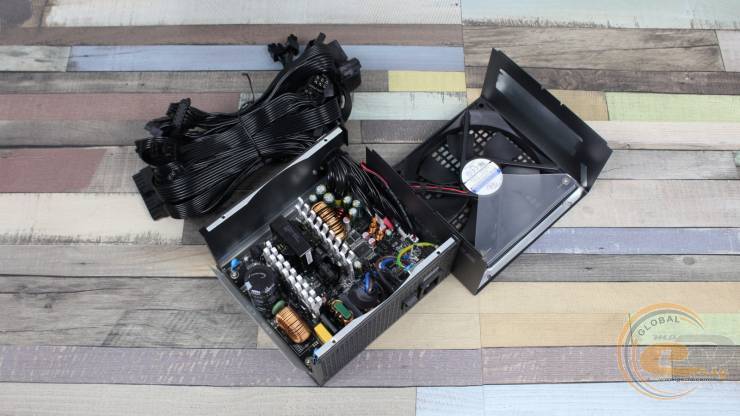

Тепер час заглянути всередину.

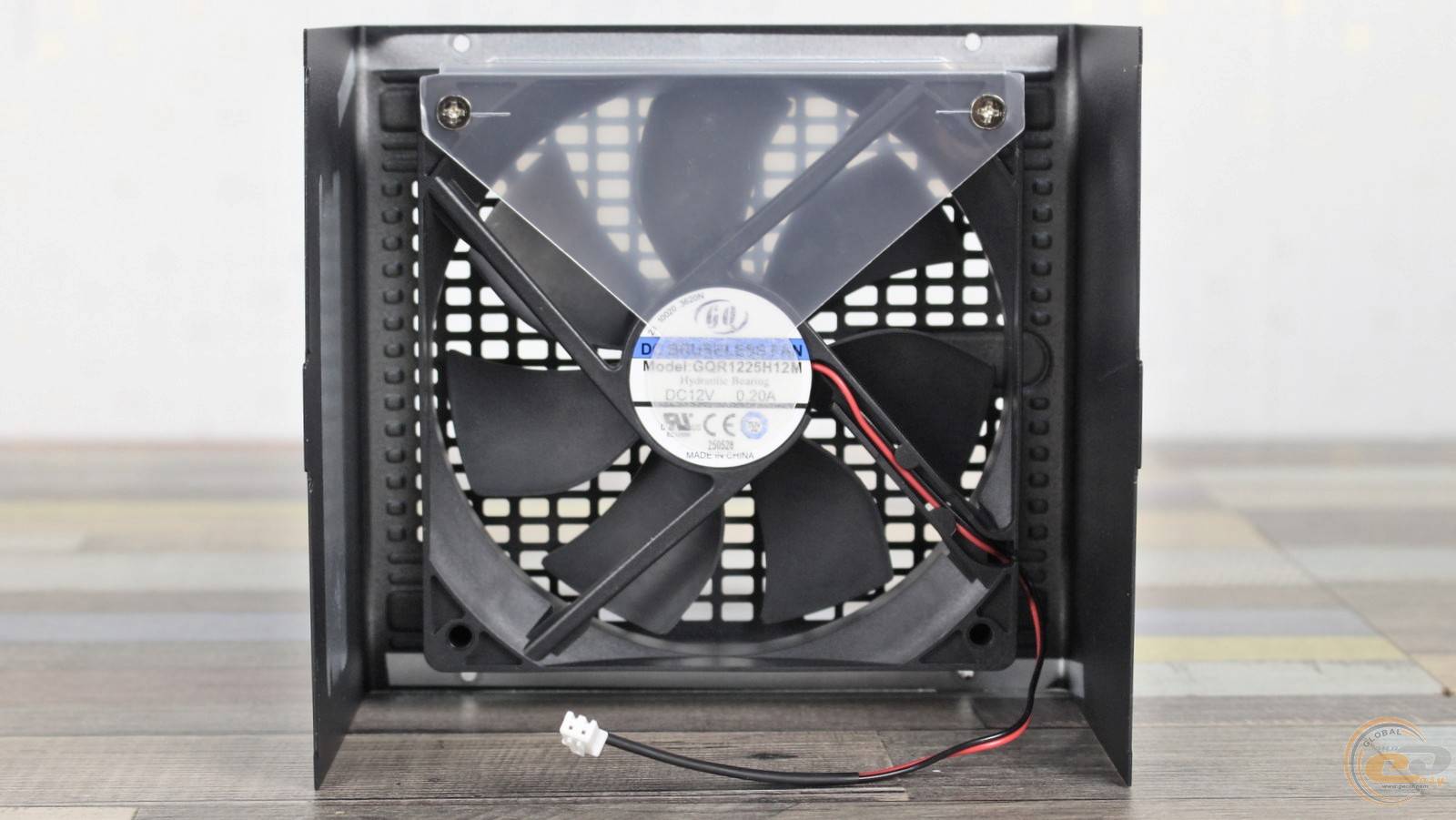

У 2E Gaming Stable Power Pro 700W встановлений 120-мм вентилятор GQR1225H12M на основі гідравлічного підшипника. Він споживає скромні 2,4 Вт (12 В при 0,2 А), під’єднується через стандартний 2-контактний конектор і доповнений прозорою пластиною для спрямування повітряних потоків на найгарячіші вузли.

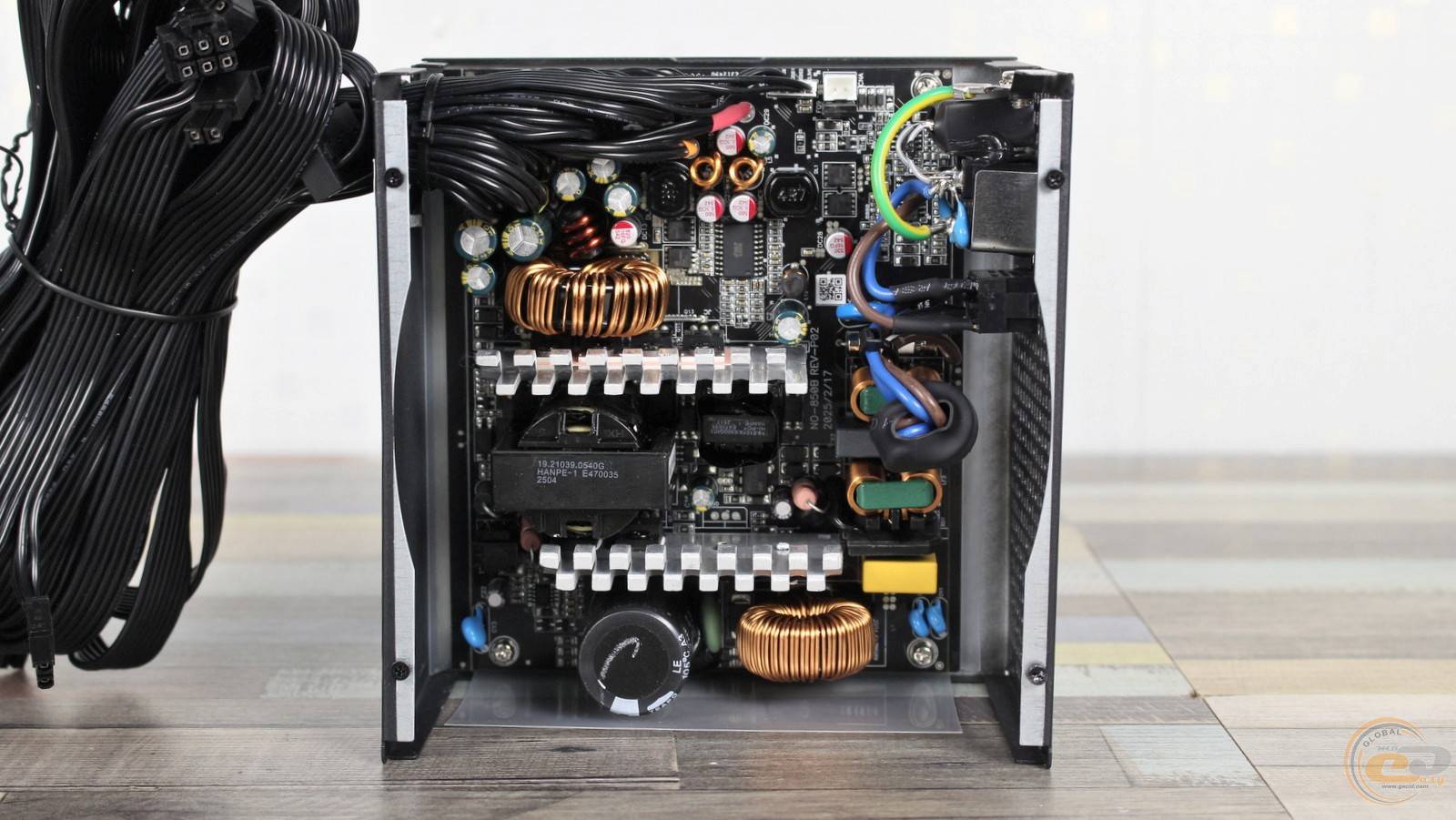

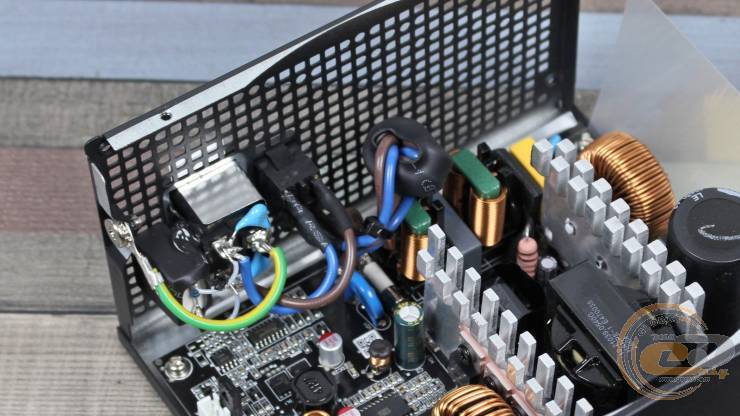

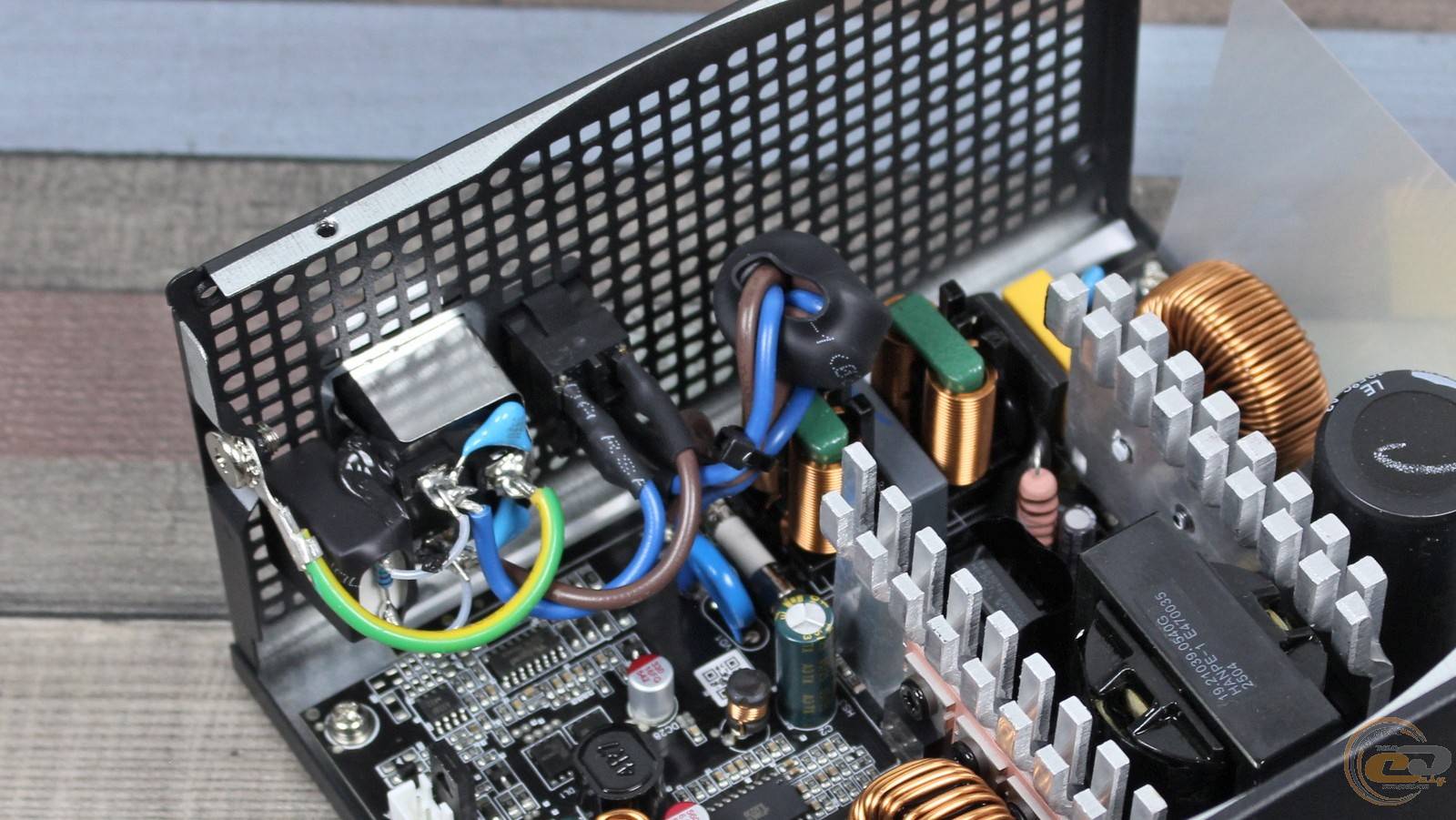

На вході розпаяні елементи електромагнітного фільтра. Причому на місці увесь необхідний набір: два дроселі, набір X- та Y-конденсаторів, плавкий запобіжник та варистор. Далі розташована діодна збірка, щоправда без додаткового охолодження — типово для пристрою, який працює лише в мережах 230 В.

На краю плати є також терморезистор, відповідальний за захист від великих пускових струмів. Щоправда, реле у даному вузлі відсутнє, що цілком очікувано для бюджетного рішення. Поруч розташувався дросель вузла APFC, а його силові елементи зафіксовані на радіаторі.

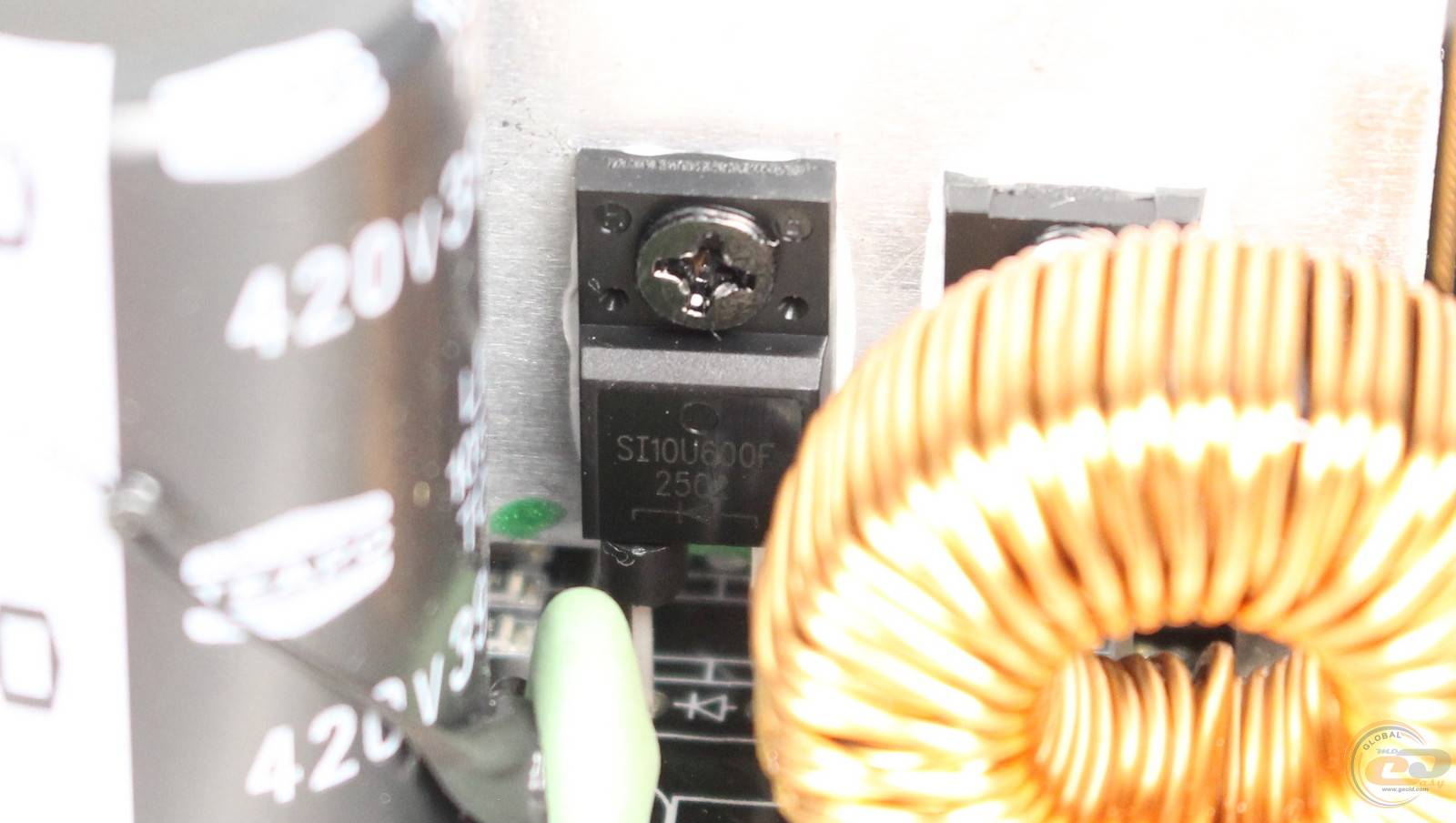

Серед останніх — судячи з позначення SI10U600F, ультрашвидкий діод від невідомого бренду, що вкотре вказує на доступний клас пристрою.

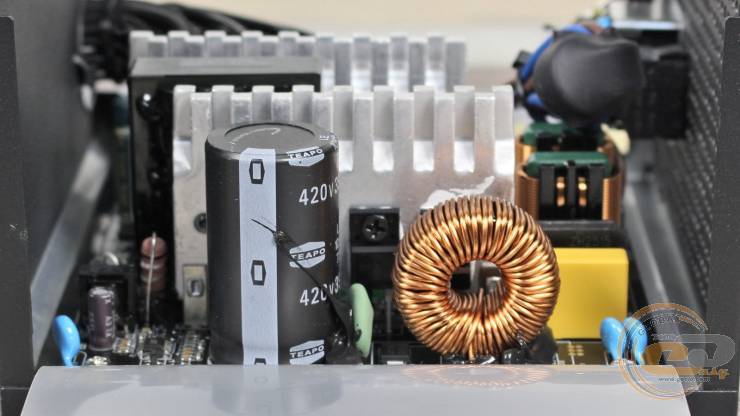

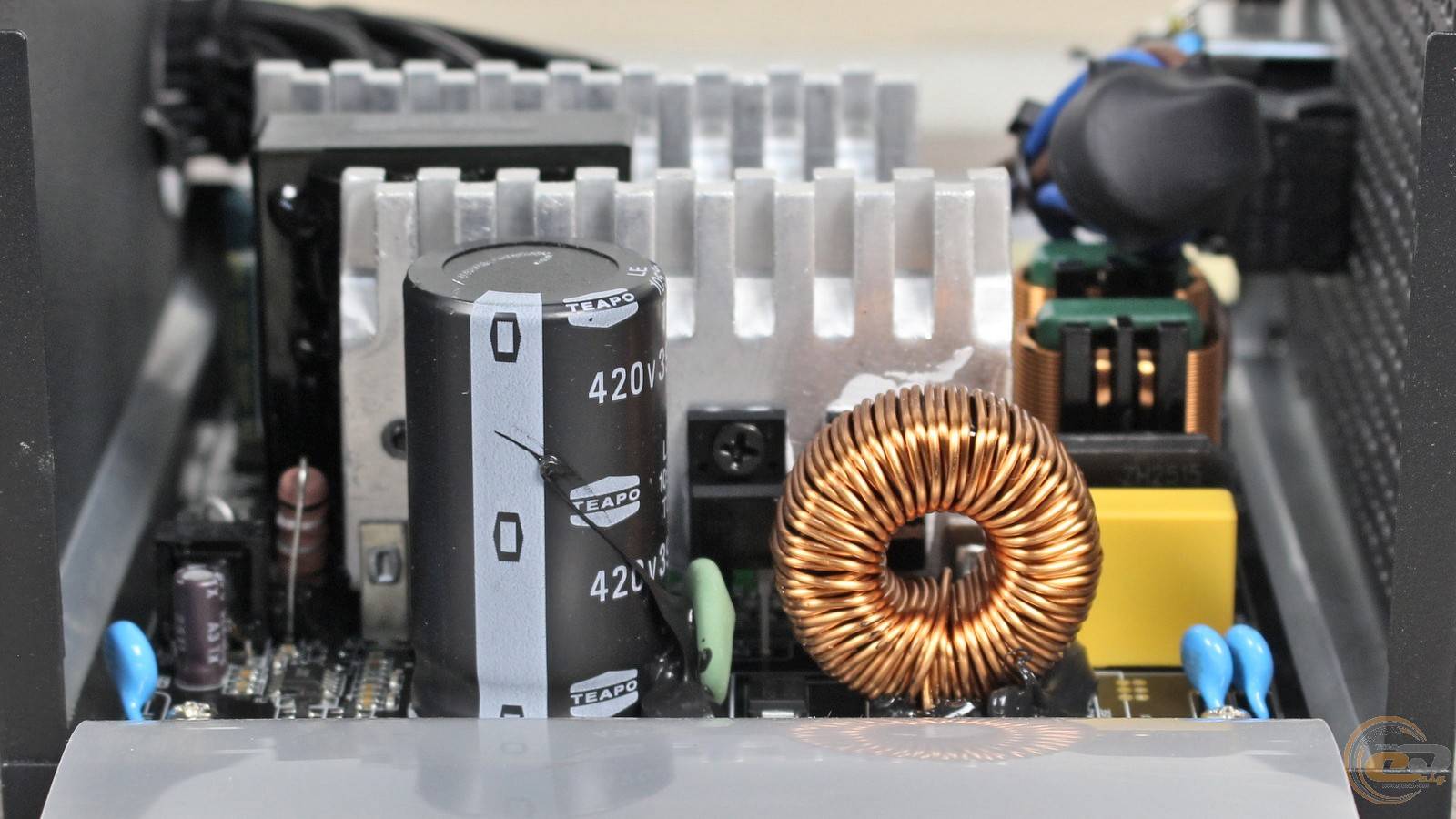

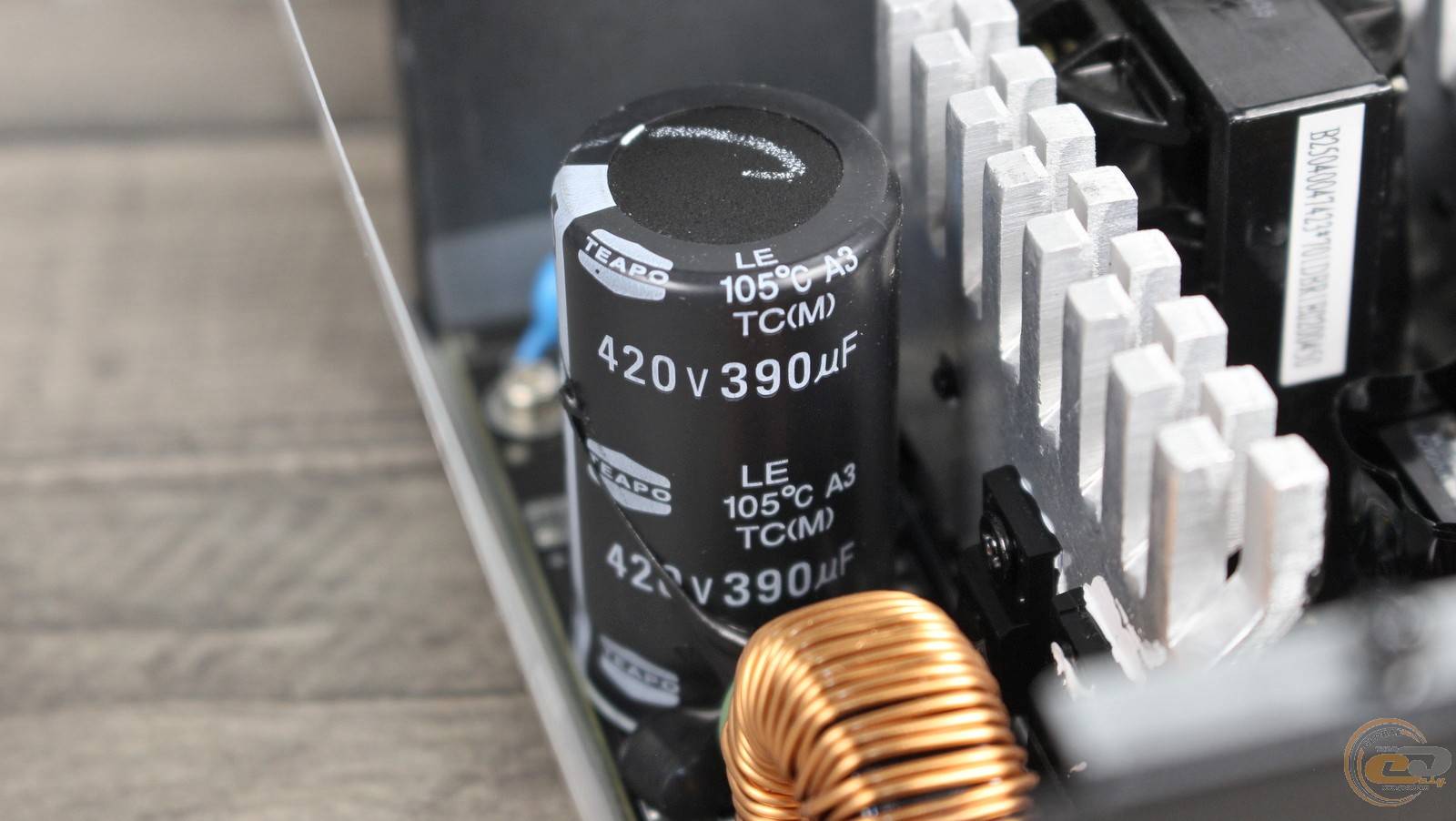

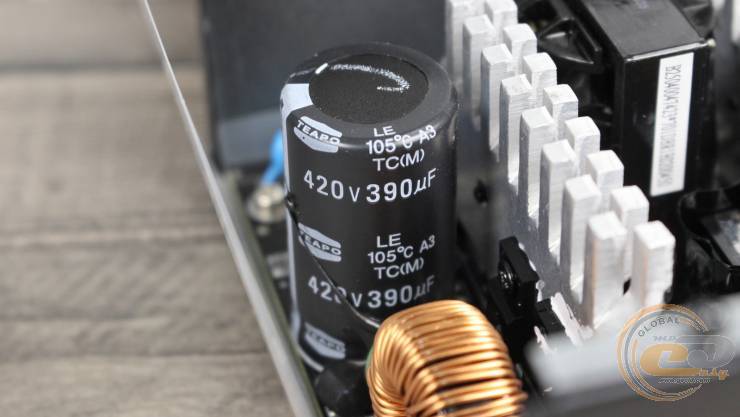

Вхідний конденсатор є високотемпературним творінням від тайванської компанії TEAPO. Його ємність 390 мкФ дещо скромна для 700-ватника, однак у цьому ціновому сегменті це цілком гідний варіант.

На звороті вищезгаданого радіатора розташована пара ключів первинного перетворювача, побудованого за характерною для недорогих блоків живлення топологією Two-Transistor Forward.

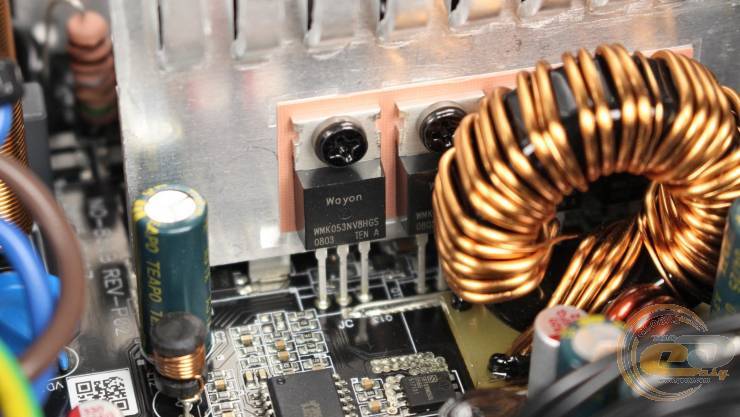

На наступному охолоджувачі розміщені силові елементи вторинного перетворювача, зокрема транзистори Wayon WMK053NV8HGS китайського походження.

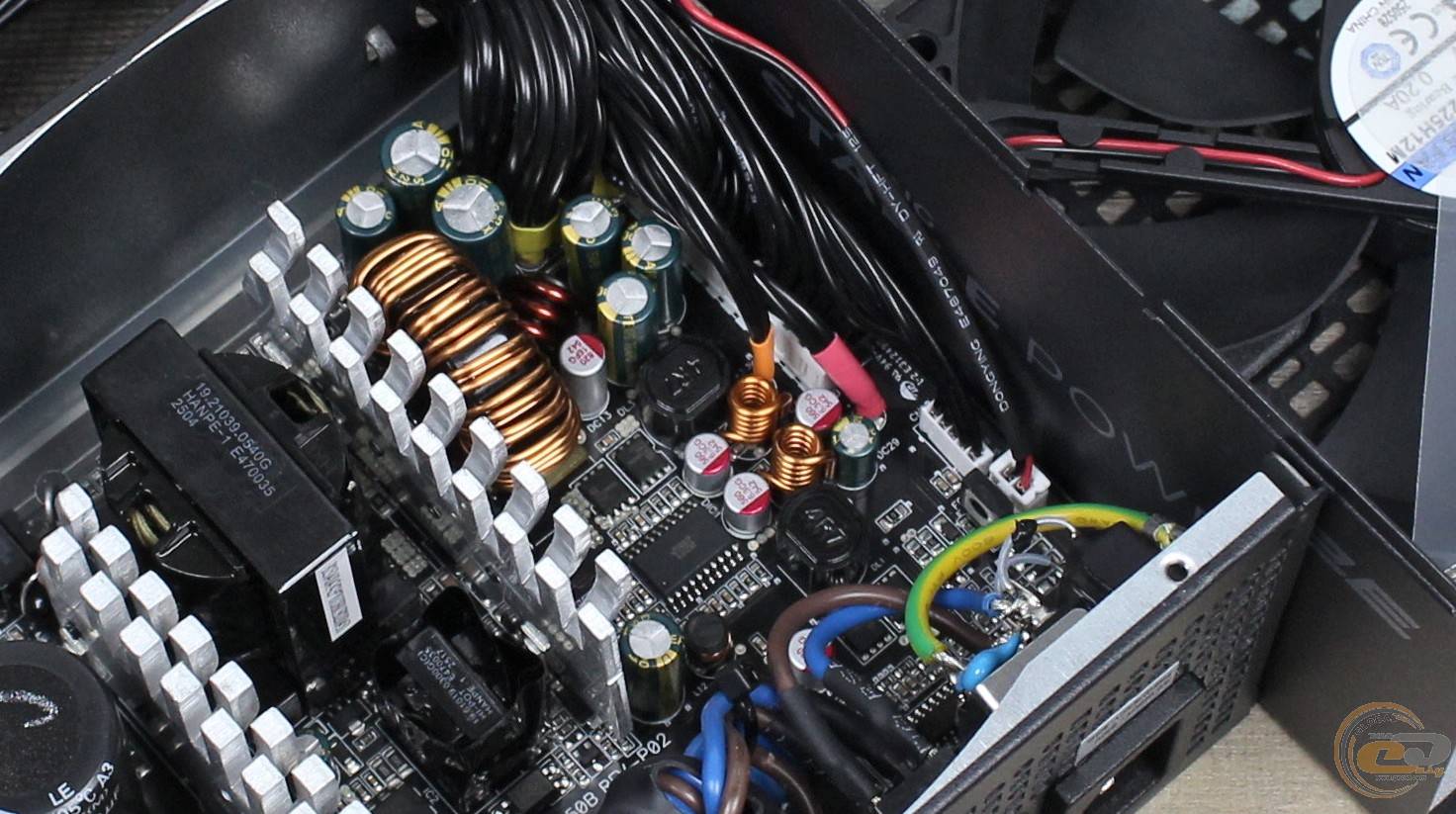

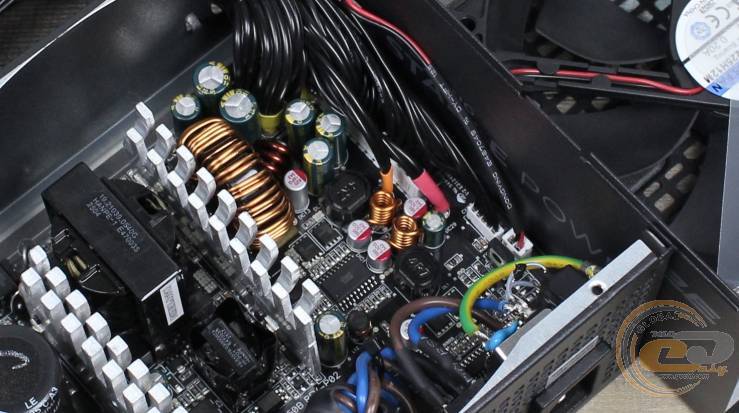

Котушки, конденсатори та двоканальний контролера uP3861P, що входять до складу DC-DC-перетворювачів і формують лінії +5В та +3,3В, розташовані на основній PCB.

Окрім кількох полімерних елементів, у складі блока живлення використовуються тайванські електроліти TEAPO з високотемпературних серій — знову ж таки, дуже гідний вибір для пристрою нижнього цінового сегмента.

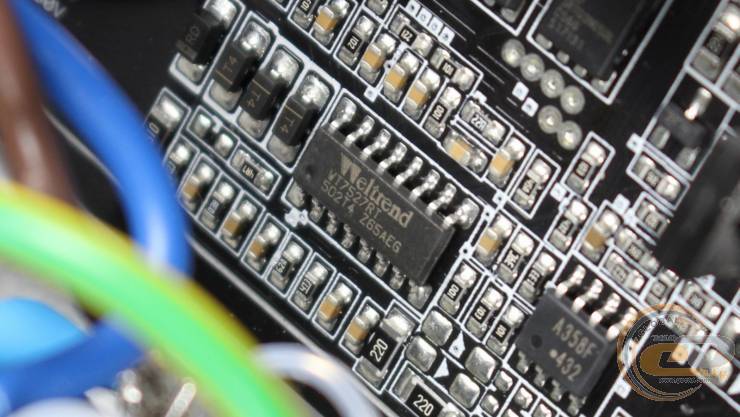

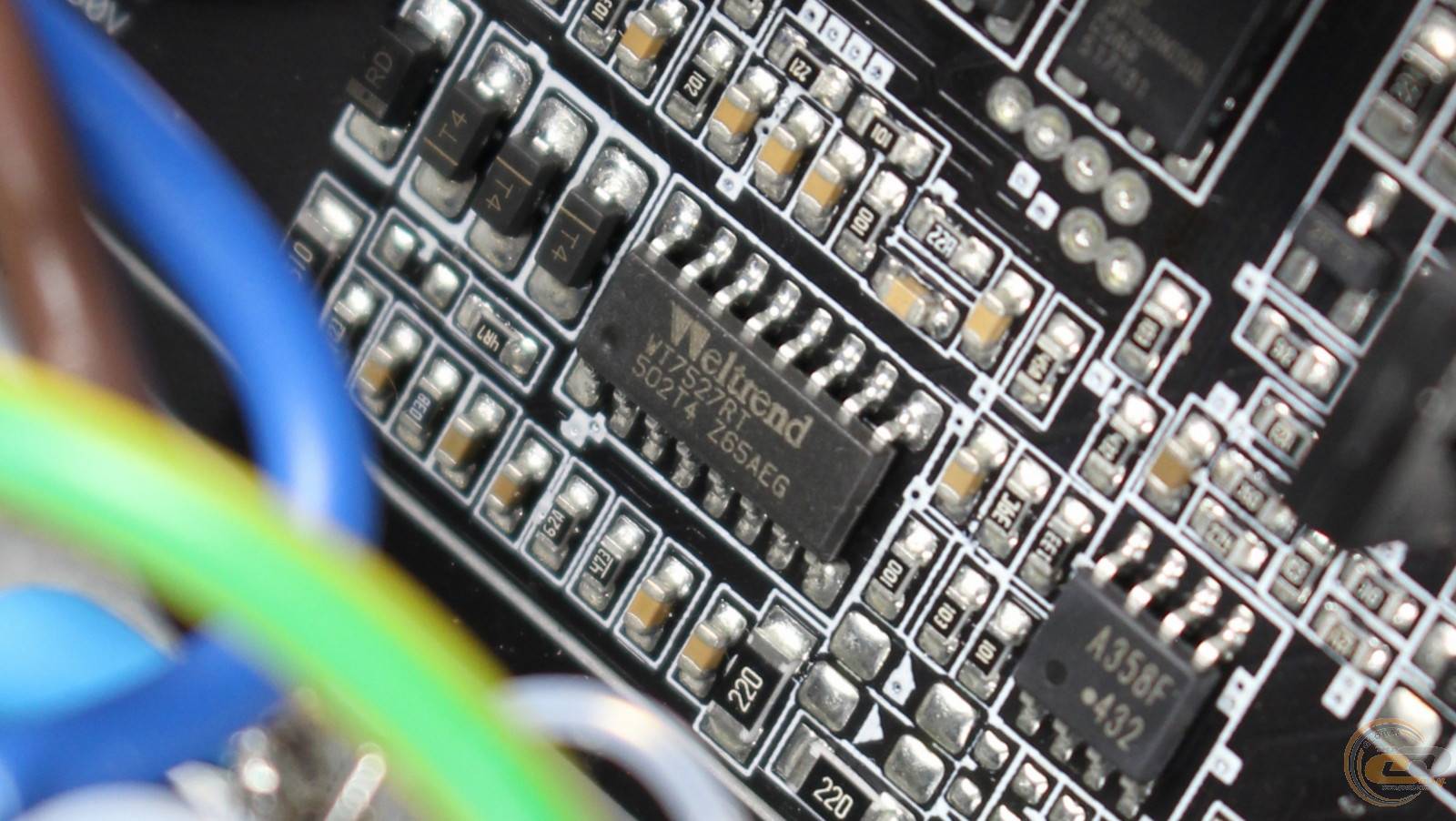

Реалізація повного набору захистів стала можливою, зокрема, завдяки використанню мікросхеми Weltrend WT7527RT. Ось їх перелік:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

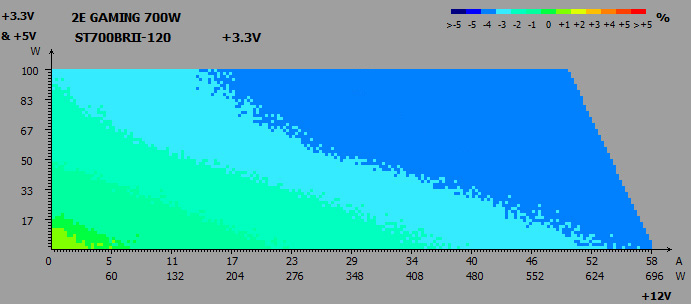

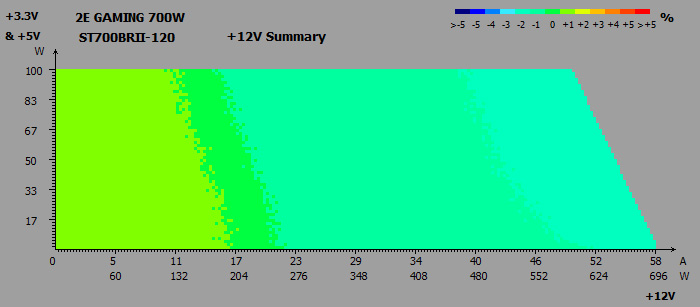

Крос-навантажувальні характеристики

Переходимо до оцінки практичних можливостей 2E Gaming Stable Power Pro 700W. Стандарт ATX12V допускає відхилення напруг на рівні ±5% від номіналу.

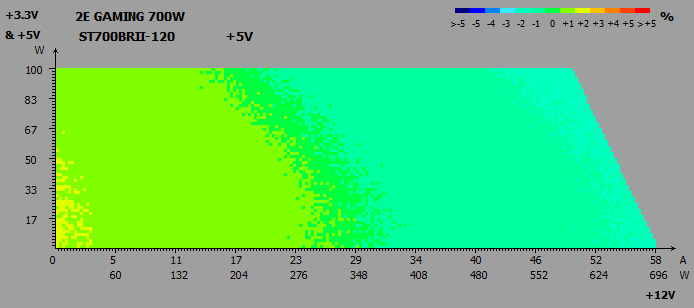

За результатами крос-навантажувальних тестів отримано такі значення:

• лінія +3,3В: від -4% до +1%;
• лінія +5В: від -2% до +2%;
• лінія +12В: від -2% до +1%.

В усіх випадках відхилення залишаються у межах норми. Більше того, показники ліній +5В і +12В відповідають рівню значно дорожчих рішень.

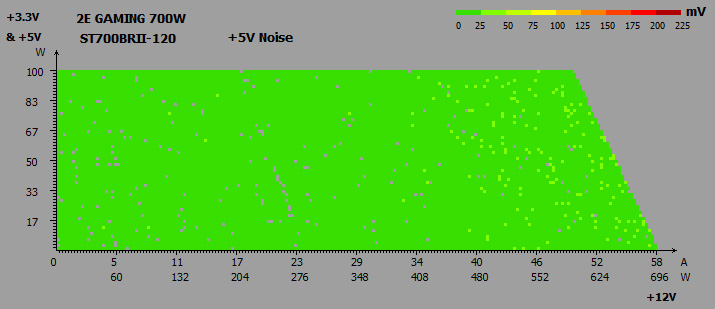

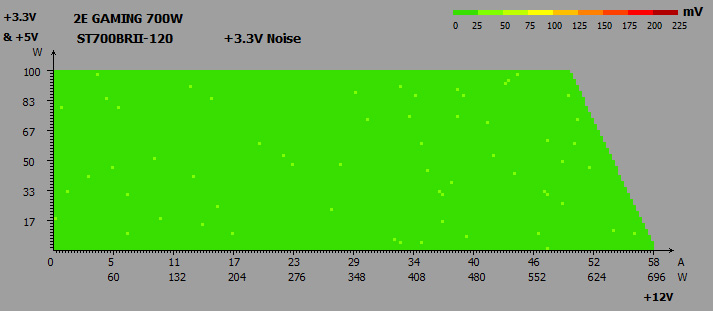

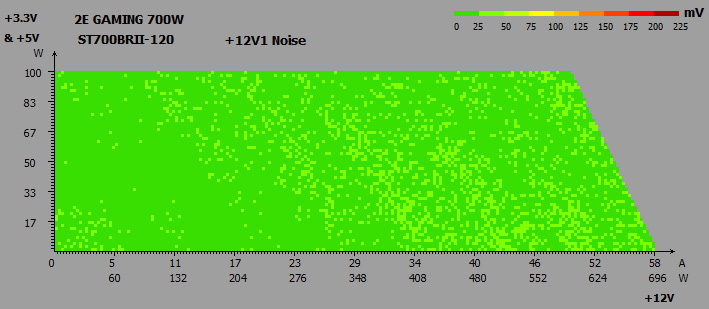

Шуми і пульсації

Згідно зі стандартом ATX12V, допустимі пульсації (peak-to-peak) становлять:

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Фактичні результати також не викликають зауважень: навіть на лінії +12В пульсації не перевищують 50 мВ, не кажучи вже про молодші канали.

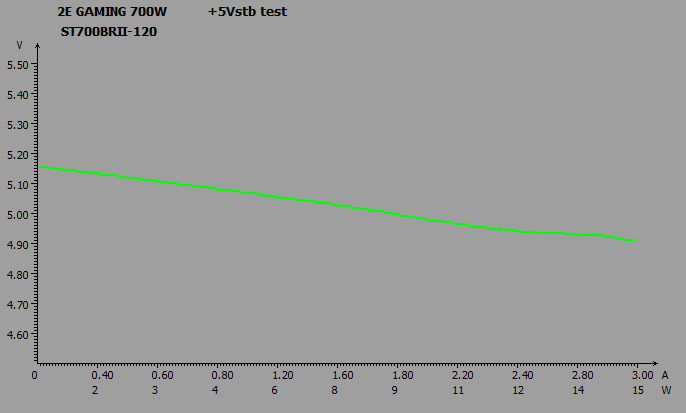

Чергова лінія +5VSB

Напруга чергової лінії живлення знаходиться в межах 4,91-5,16 В, тобто від -1,8% до +3,2%, що повністю відповідає нормам.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює ефективно: коефіцієнт PF перевищує 0,9 вже при навантаженні 140 Вт, а значення 0,98 досягається всього лиш при 325 Вт і утримується до максимального навантаження.

ККД

Енергоефективність блока живлення відповідає вимогам стандарту 80 PLUS Bronze. Так, при навантаженні 20% та 100% ККД перевищує 82%, а при 50% досягає 87%, що навіть вище за необхідні 85%.

Система охолодження

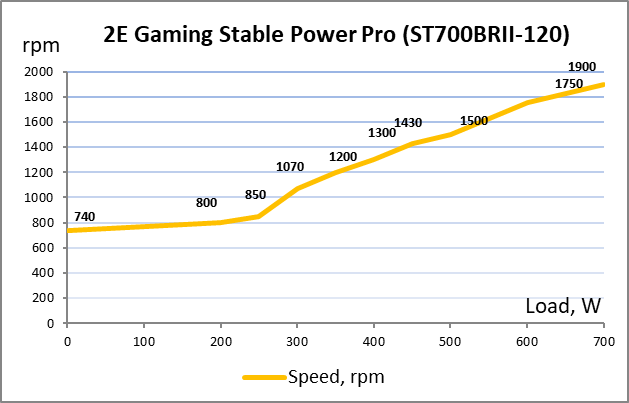

До навантаження 250 Вт вентилятор працює дуже тихо (до 850 об/хв), а до 400 Вт — тихо (до 1300 об/хв). Далі рівень шуму зростає до нижчого за середній при 600 Вт і середнього при 700 Вт, залишаючись комфортним у всьому діапазоні.

Температури

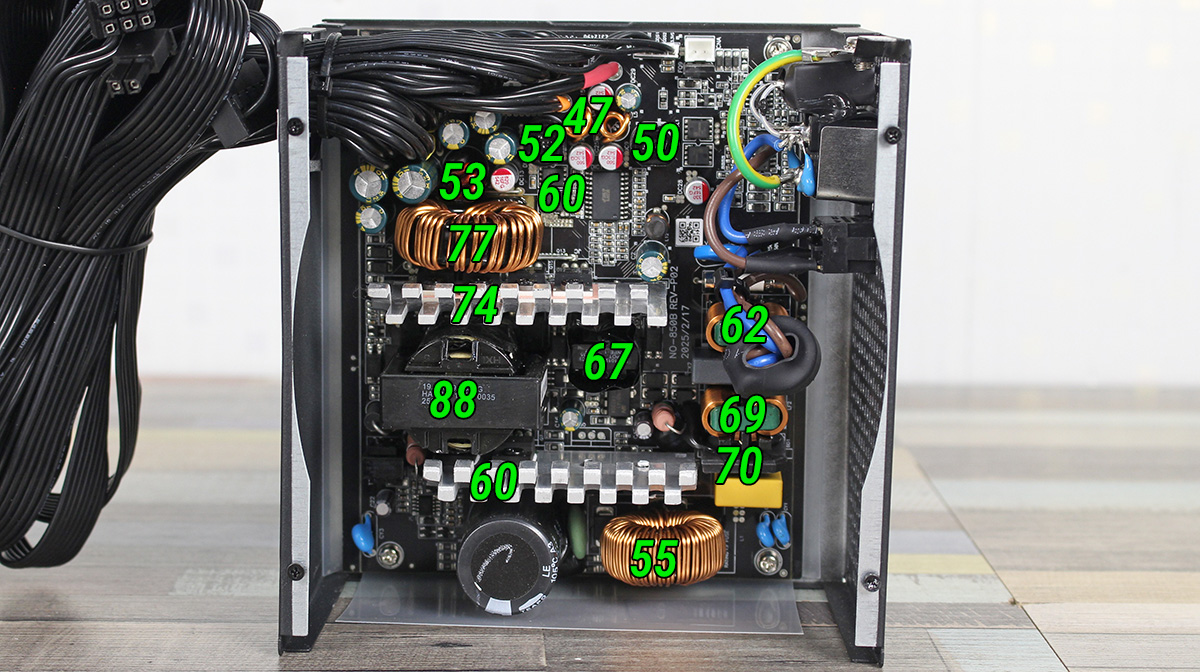

Після 20 хвилин роботи під навантаженням 650 Вт температури залишалося в межах норми, хоча головний трансформатор (88°C) та вихідний дросель (77°C) вже наближалися до граничних значень. Водночас температура в приміщенні становила близько +25°C.

Практичні випробування

Можливості 2E Gaming Stable Power Pro 700W ми перевірили на реальній комп'ютерній системі з процесором AMD Ryzen 9 7900X із TDP 170 Вт та 350-ватною відеокартою Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM4, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» тесту FurMark Donut (GK) в утиліті MSI Kombuster. У результаті вимірювання були отримані такі значення:

DC-DC-перетворювачі забезпечили стабільні напруги без просідань: відхилення склали лише 1,5-3,6%, а різниця між показниками у простої та під навантаженням знаходилася у межах від 1-2,1%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

Крім згаданого, тестований блок живлення демонструє низьке енергоспоживання у вимкненому стані комп’ютера (4 Вт) та у сплячому режимі (5 Вт).

Підсумок

Блок живлення 2E Gaming Stable Power Pro 700W (2E-ST700BRII-120) при вартості близько ₴2200-2400 або $50-55 виглядає доволі привабливо у своєму сегменті. Він пропонує 700 Вт потужності й, що важливо, реально здатен їх забезпечити — а в бюджетному класі це вже досягнення.

Серед переваг варто відзначити тайванські високотемпературні конденсатори TEAPO, повноцінний EMI-фільтр, DC-DC-перетворювачі, плоскі кабелі та сучасний роз’єм PCIe 5.1. Доповнюють картину сертифікація 80 PLUS Bronze, повний набір захистів і вентилятор на гідравлічному підшипнику — дуже гідне оснащення як для цього цінового сегмента.

У роботі блок показав себе добре: стабільні напруги, низькі пульсації, температури в межах норми навіть під навантаженням. Рівень шуму вентилятора також комфортний у всіх сценаріях. Водночас певна економія все ж відчутна — силова елементна база має переважно китайське походження, а сам пристрій розрахований лише на мережі 230 В.

У підсумку, 2E Gaming Stable Power Pro 700W пропонує збалансоване співвідношення ціни та можливостей, тож його варто розглядати для побудови недорогої ігрової чи робочої системи. Втім, перед покупкою краще уточнити гарантійний термін, який залежно від продавця може становити 1 або 3 роки.

Переваги:

• хороший рівень ККД (сертифікат 80 PLUS Bronze);
• роздільна стабілізація напруг за допомогою DC-DC-перетворювачів;
• стабільні напруги без помітних просідань навіть під високим навантаженням;
• повний набір захистів;
• високотемпературні тайванські конденсатори TEAPO;
• гідравлічний підшипник вентилятора;
• невисоке нагрівання компонентів;
• комфортний рівень шуму на всьому діапазоні навантажень;
• плоскі кабелі-шлейфи;
• наявність сучасного роз’єму PCIe 5.1 (12V-2×6) та чотирьох 6+2-контактних PCIe;
• доступна ціна.

Особливості:

• робота лише в мережах 230 В;
• силова елементна база переважно китайського походження;
• гарантія залежить від продавця — 1 або 3 роки.
