Огляд 2E Gaming Extra Power Pro 850W: тихий і холодний блок живлення менш ніж за $100

У цьому матеріалі ми розповімо про «золотий» блок живлення потужністю 850 Вт, який коштує всього ₴4200 або менше $100.

Такий цінник робить 2E Gaming Extra Power Pro 850W (2E-EP850GMII-140) дуже привабливим рішенням. А якщо додати сюди повністю модульне підключення кабелів, DC-DC-перетворювачі, високотемпературні конденсатори та інші особливості, стає зрозуміло, що перед нами справді цікавий пристрій. Ще більше ми дізналися про нього, заглянувши під кришку та провівши низку тестів. Результати, як завжди, — далі у матеріалі.

Специфікація

Модель	2E Gaming Extra Power Pro 850W (2E-EP850GMII-140)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	20
Сила струму каналу +5В, А	20
Сила струму каналу +12В, А	70,8
Сила струму каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	6 − 12
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Розміри (Д х Ш х В), мм	160 х 150 х 86
Вага	2,53
Гарантія, років	3
Сайт виробника	2E Gaming
Сторінка пристрою	2E Gaming Extra Power Pro 850W

Паковання та комплект постачання

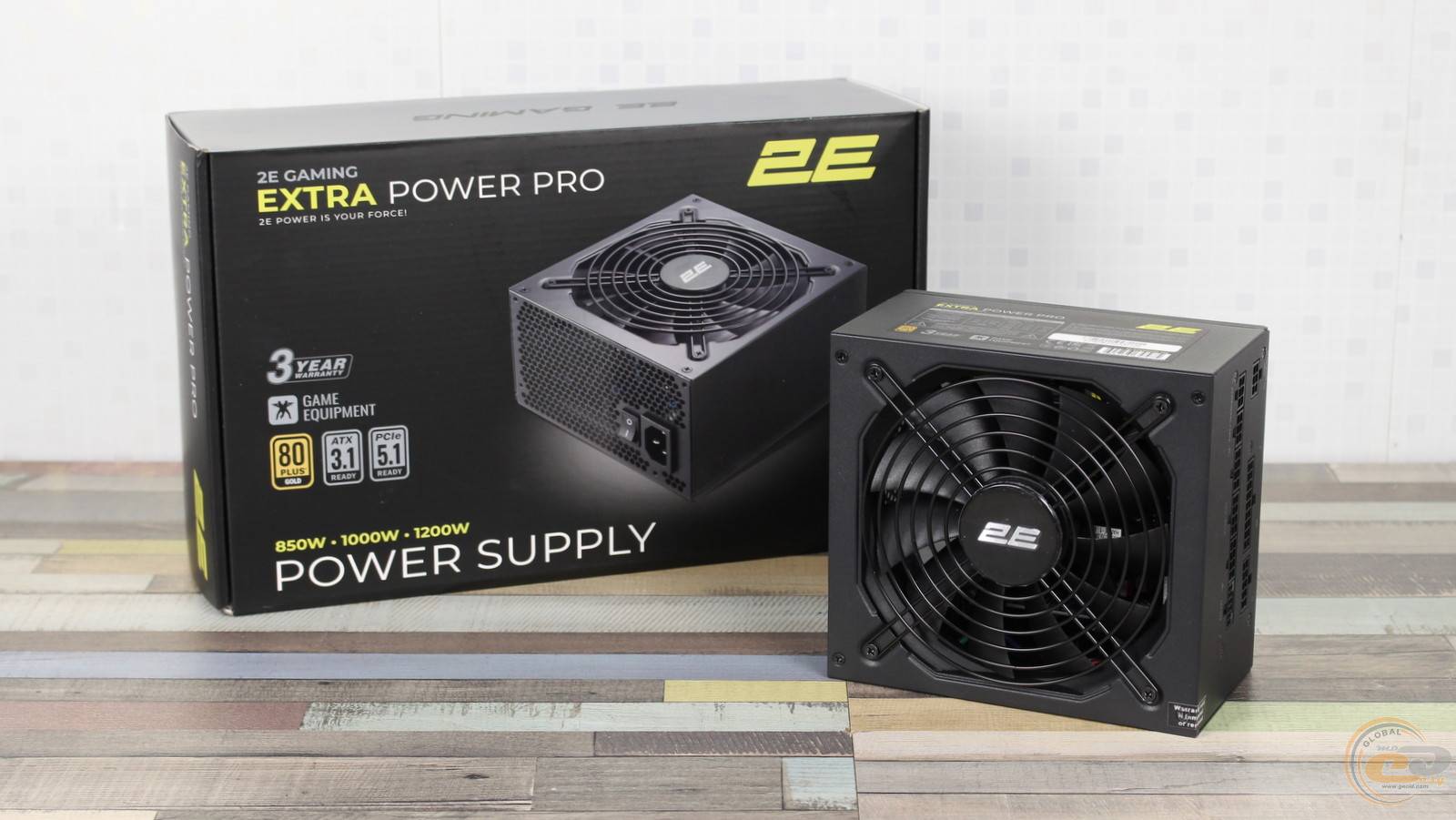

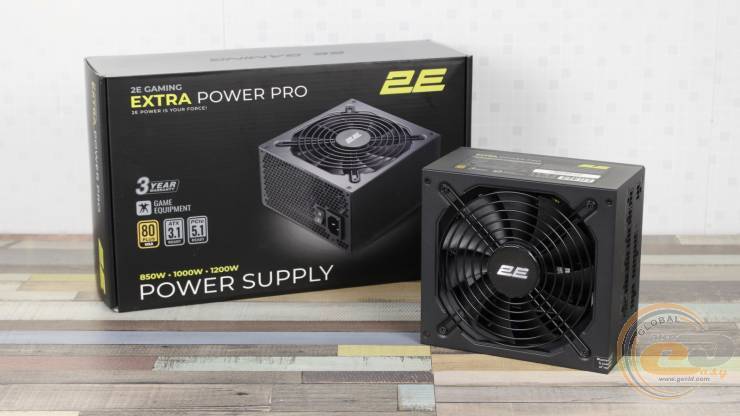

Коробка є універсальною для всіх трьох представників лінійки потужністю 850, 1000 та 1200 Вт. На ній наведені як їхні спільні особливості, так і технічні характеристики та перелік конекторів кожної з моделей. А червона наліпка на боковині чітко вказує, яка саме версія знаходиться всередині.

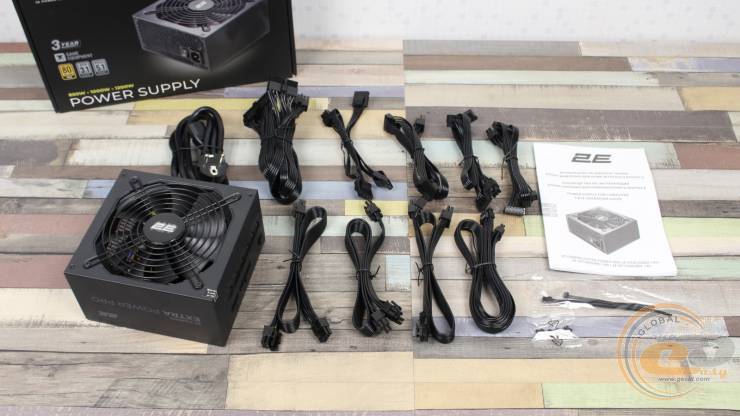

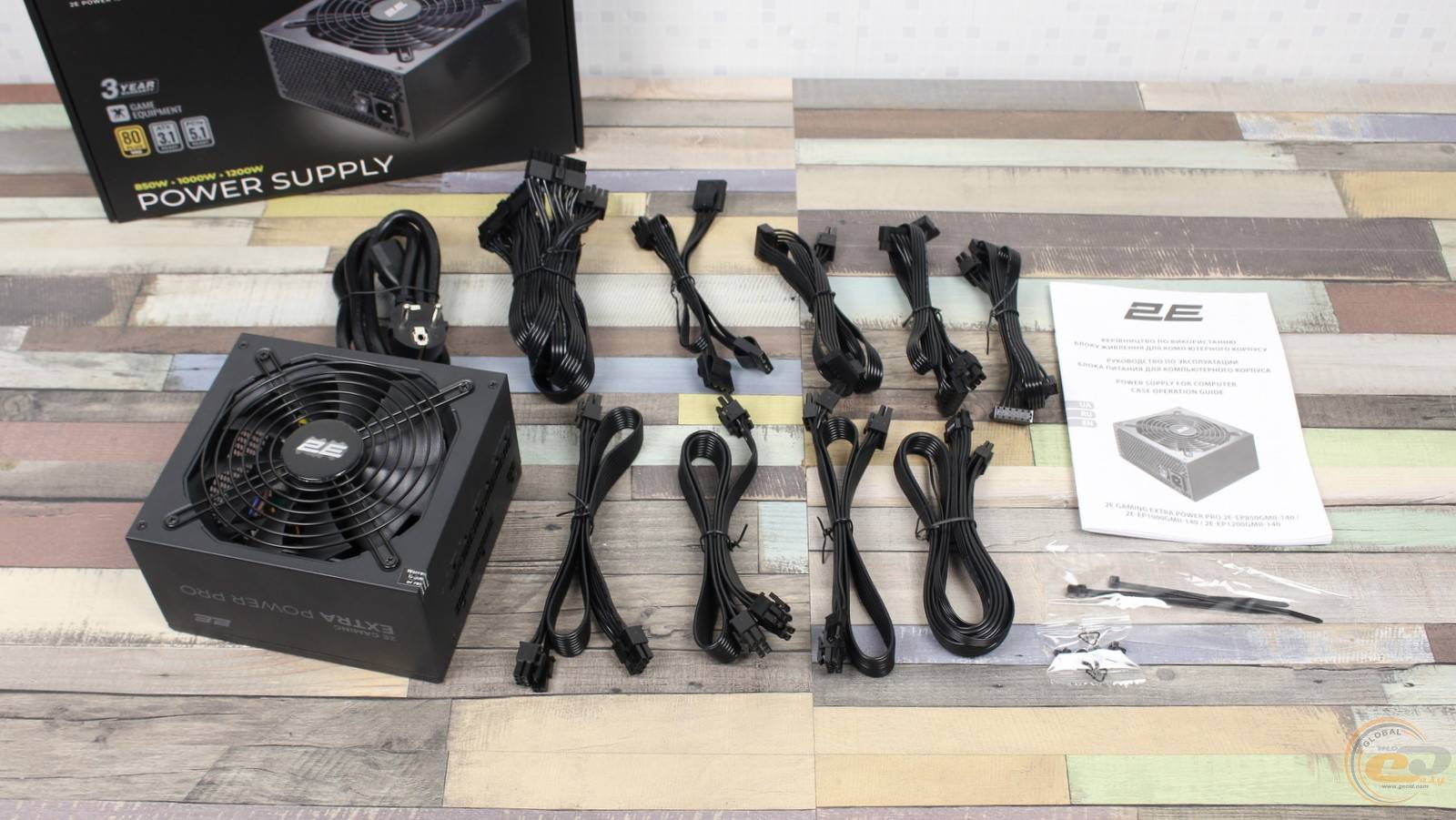

Комплектація цілком очікувана для модульного блока живлення. До неї входять:

• під’єднувані вихідні кабелі;
• кабель живлення довжиною 1,2 м;
• стяжки для проводів;
• кріпильні гвинти;
• паперова інструкція.

Зовнішній вигляд

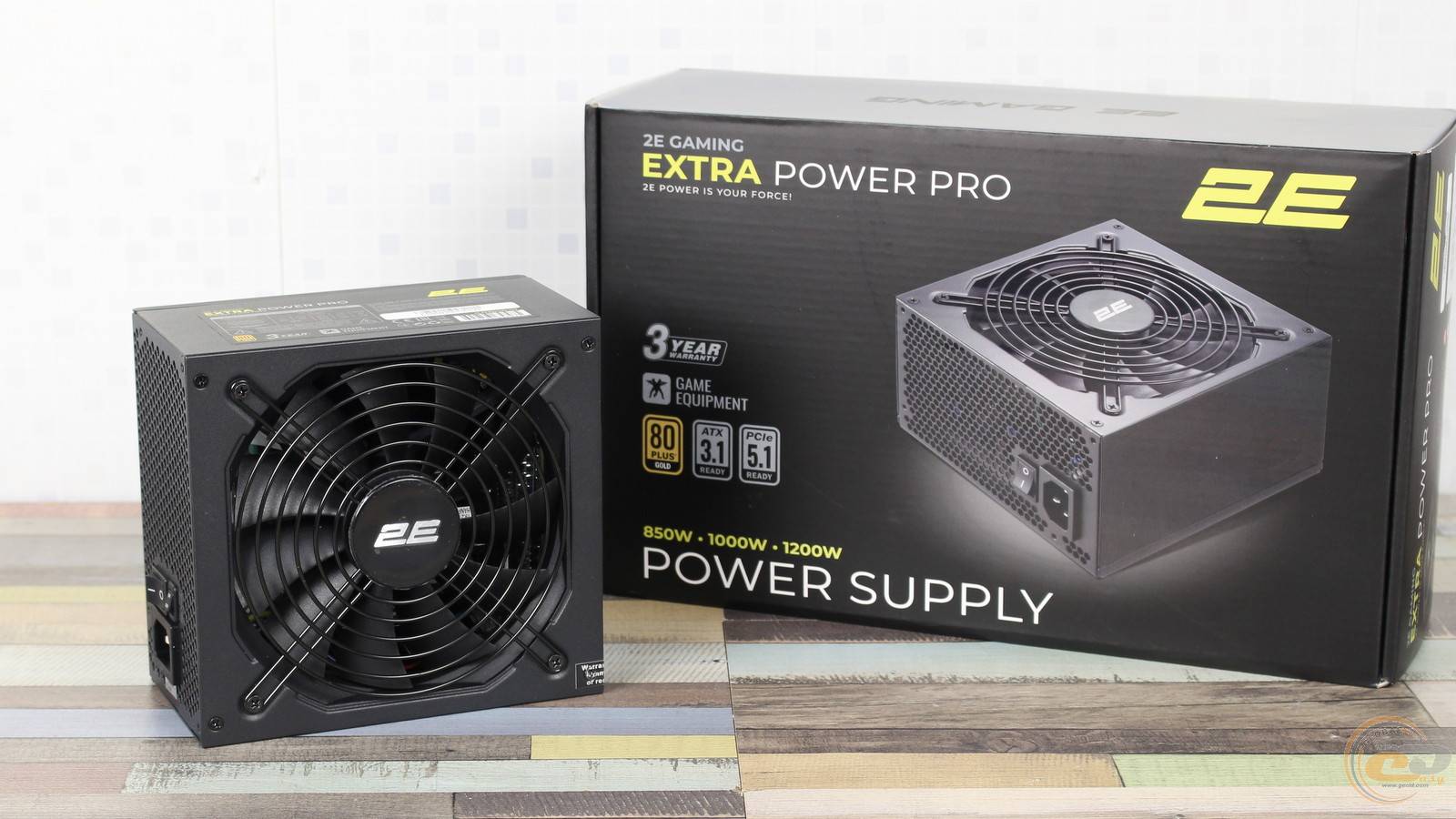

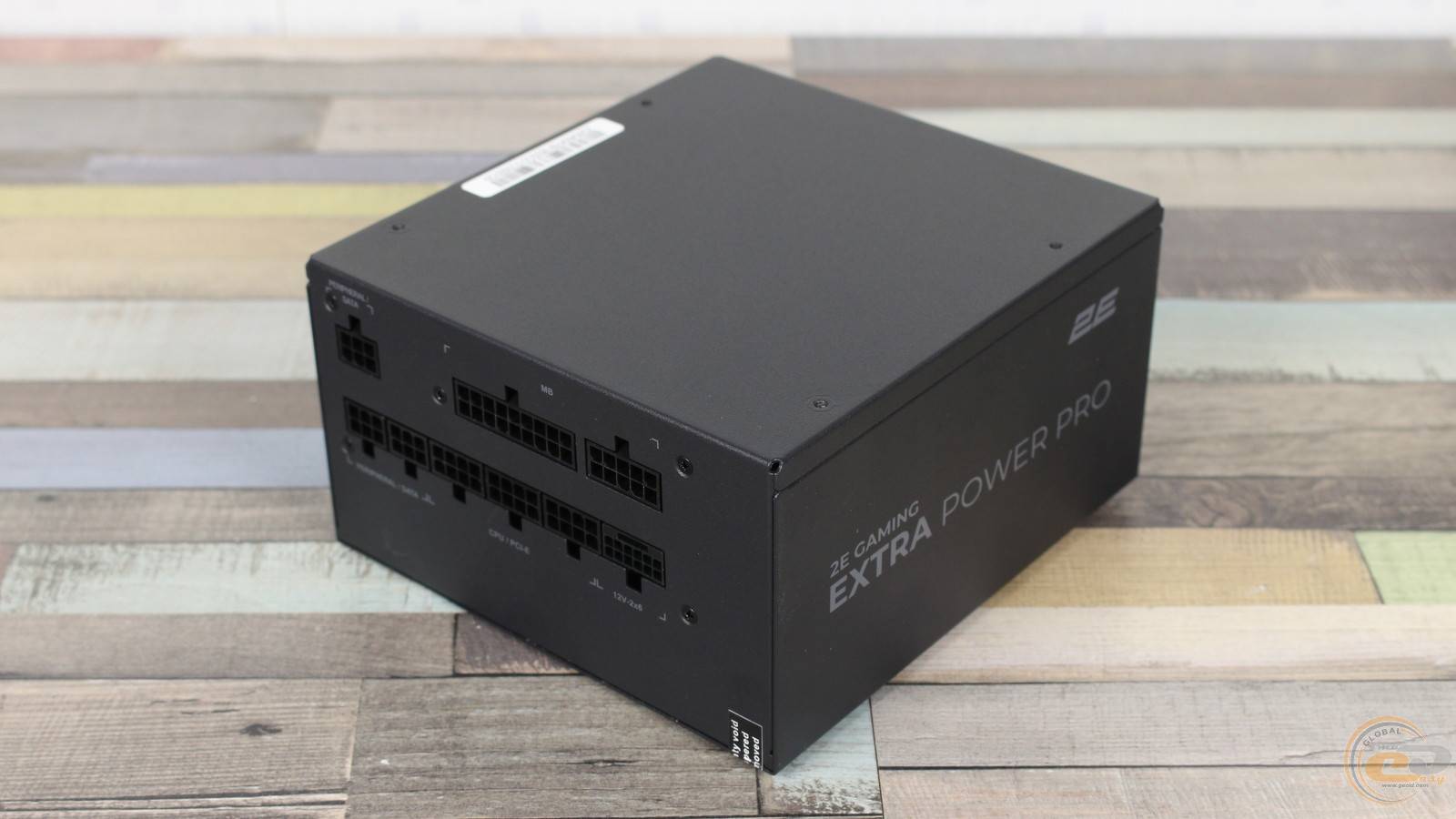

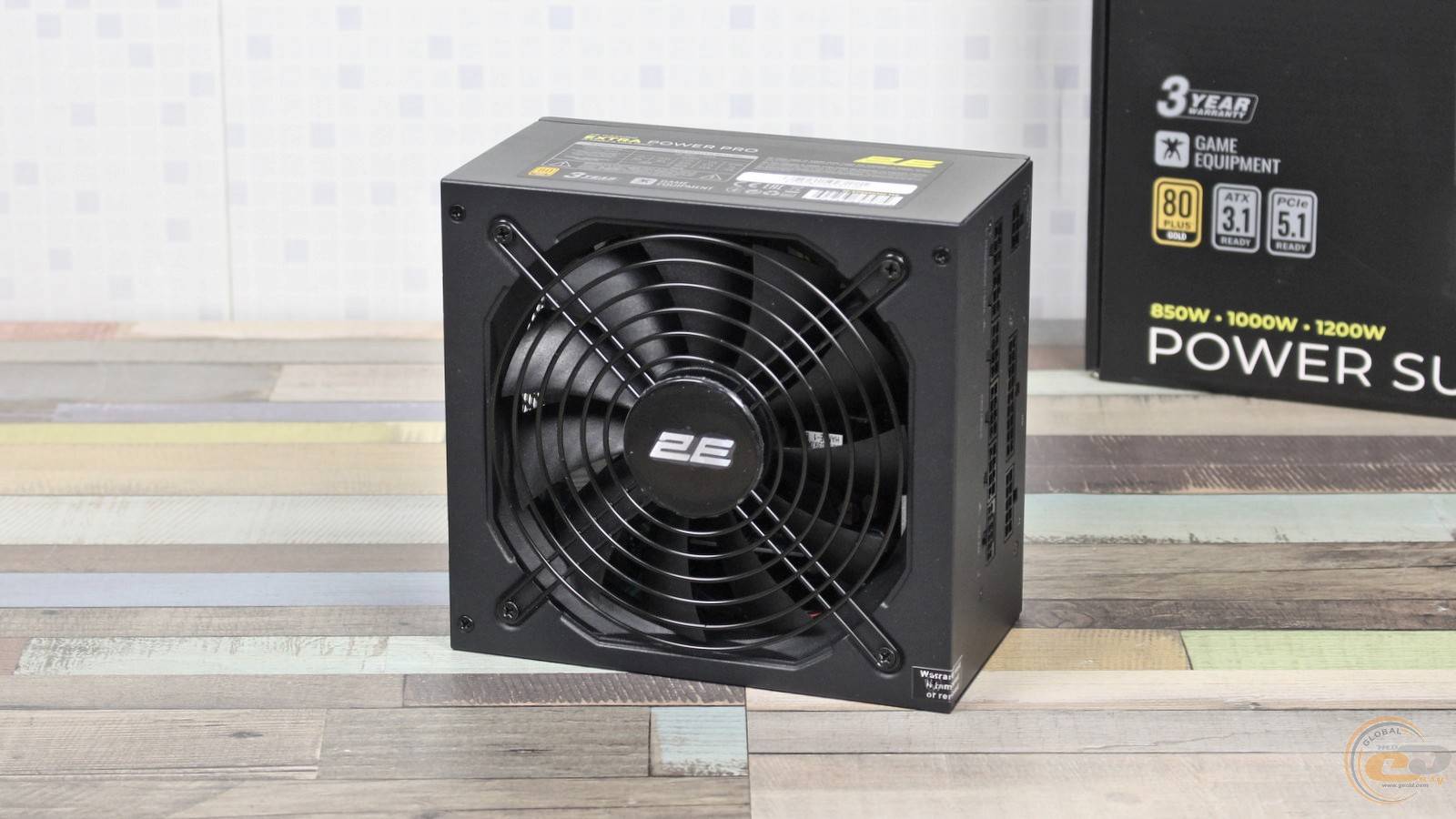

2E Gaming Extra Power Pro 850W має класичний чорний матовий корпус із 0,5-мм сталі без дизайнерських надмірностей. Незалежно від потужності, габарити залишаються незмінними: 160 х 150 х 86 мм.

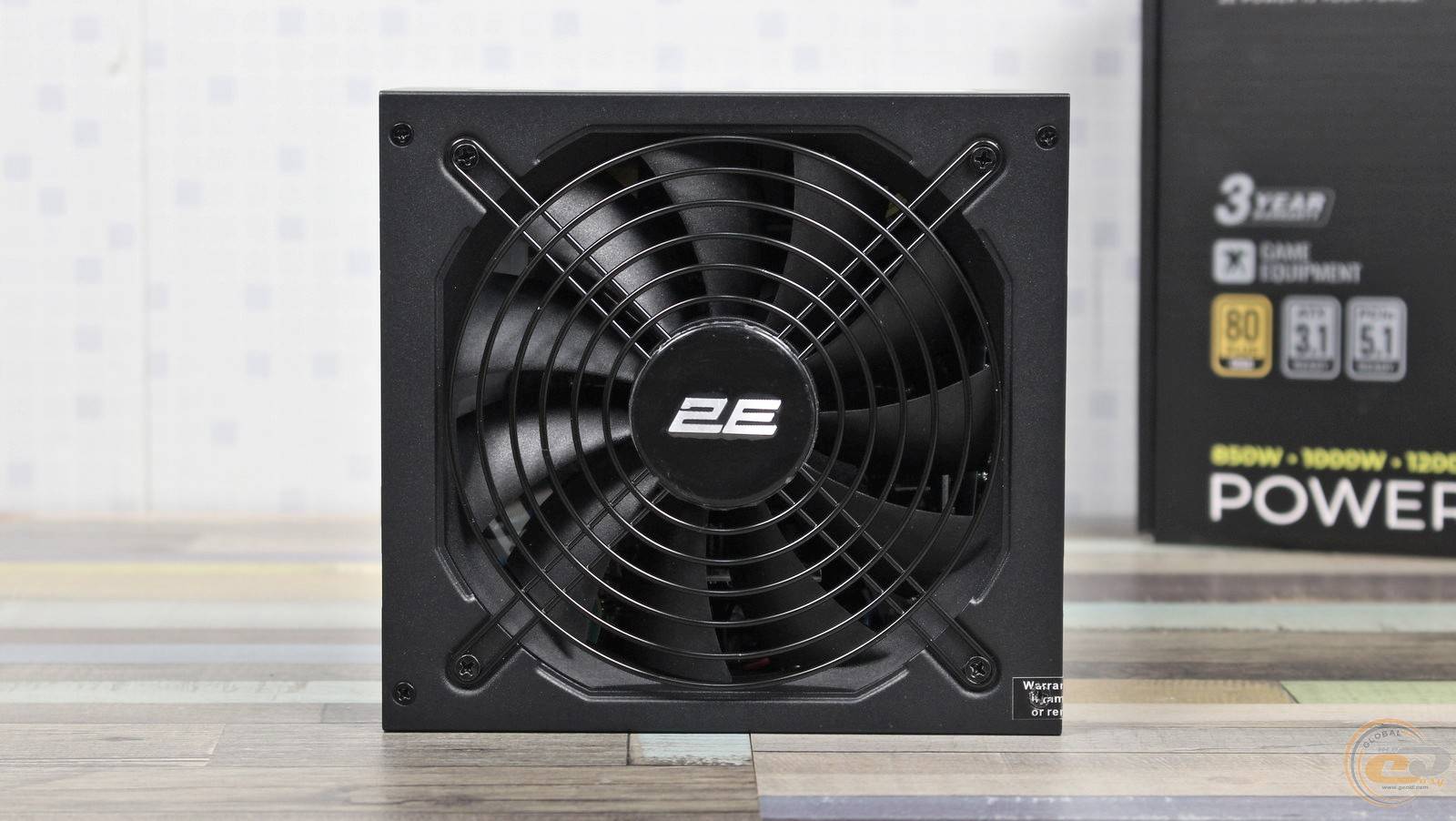

Поверх 140-мм вентилятора розташована решітка типу «гриль» з логотипом виробника. Поруч видно чотири гвинти для доступу всередину, один із яких прикритий гарантійною пломбою з терміном дії 3 роки.

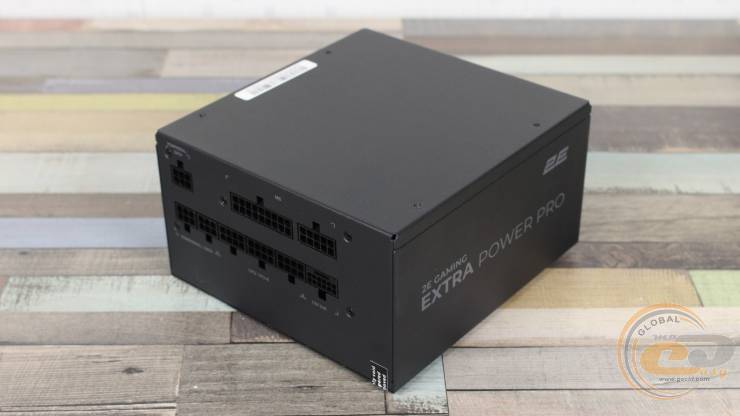

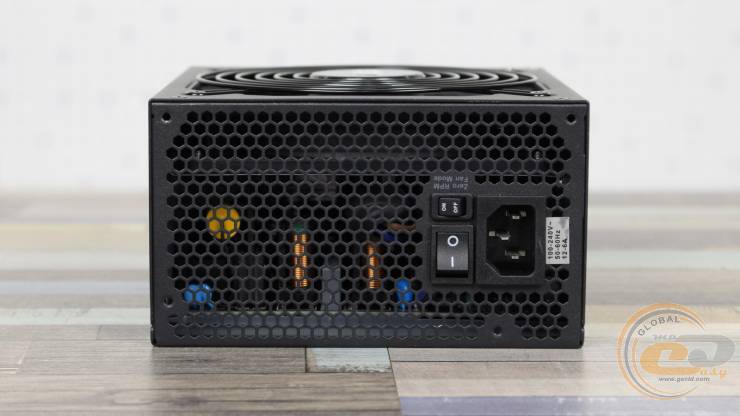

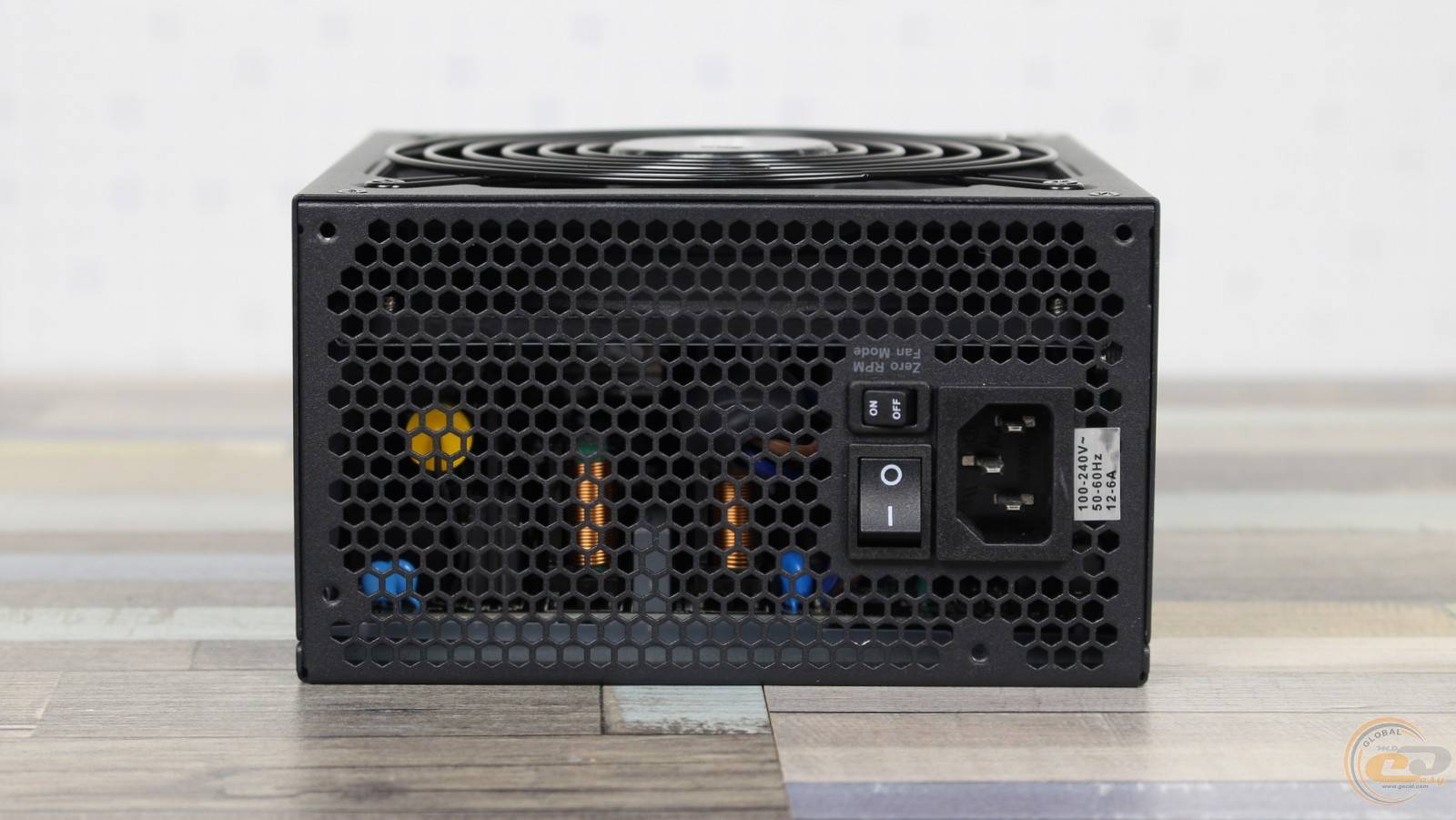

На тильній частині, крім стандартного роз’єму живлення, вимикача та вентиляційних отворів-«стільників», є також перемикач гібридного режиму роботи вентилятора.

Орієнтація напису на боковині свідчить, що блок живлення 2E Gaming Extra Power Pro 850W розрахований на встановлення вентилятором догори.

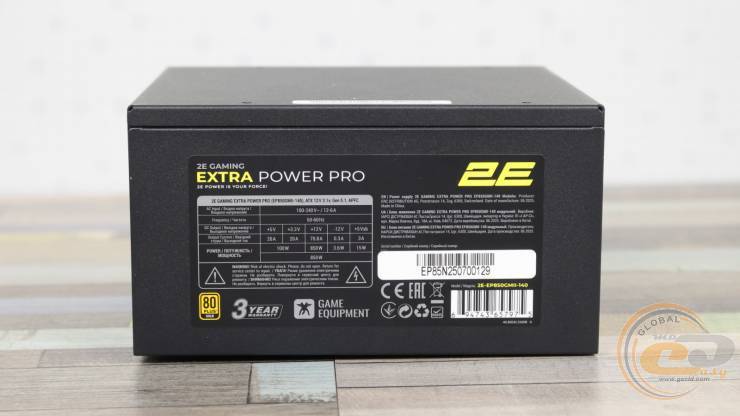

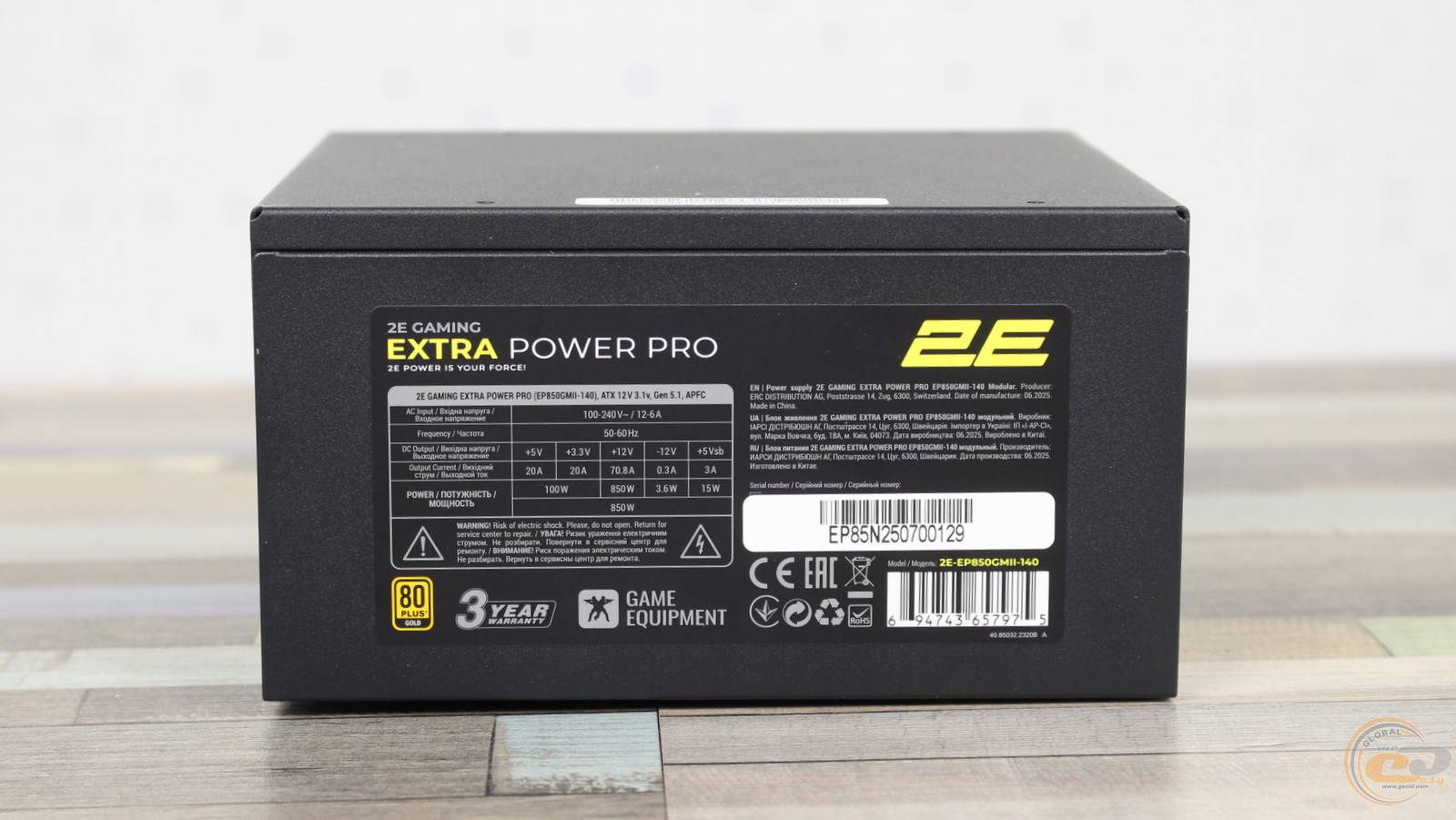

Користувач же зможе бачити етикетку з електротехнічними характеристиками. Тут вказана потужність лінії +12В на рівні 850 Вт — вона відповідає номінальній, що підтверджує наявність роздільної стабілізації напруг. Молодші канали +3,3В та +5В мають сумарну потужність 100 Вт, при цьому кожен із них можна навантажити максимум на 20 А. Для моделі на 1000 Вт ці параметри аналогічні, а от у версії на 1200 Вт вони становлять відповідно 120 Вт і 22 А. Є тут і логотип 80 PLUS Gold.

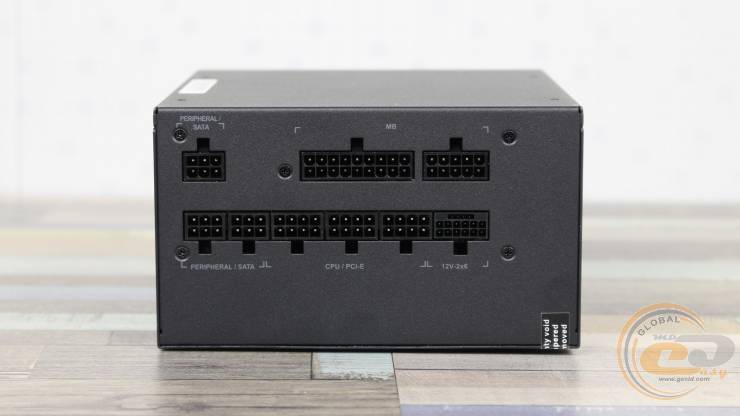

Усі вихідні кабелі виконані у вигляді модульних шлейфів. Найбільш навантажені — для живлення процесора, материнської плати та відеокарти — мають збільшений калібр 16 AWG, тоді як для периферії використовуються стандартні 18 AWG.

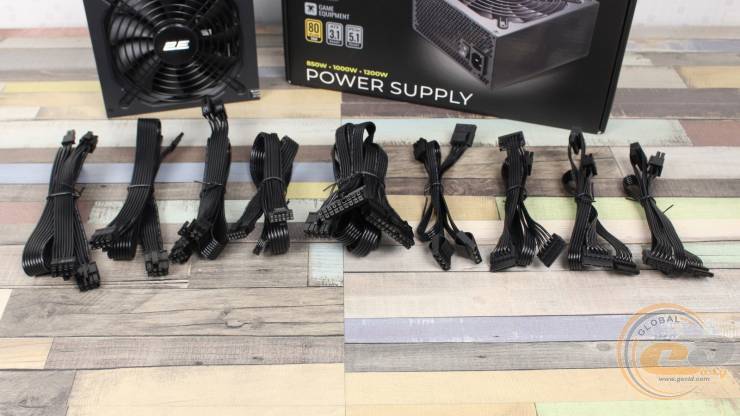

Повна їх конфігурація виглядає наступним чином:

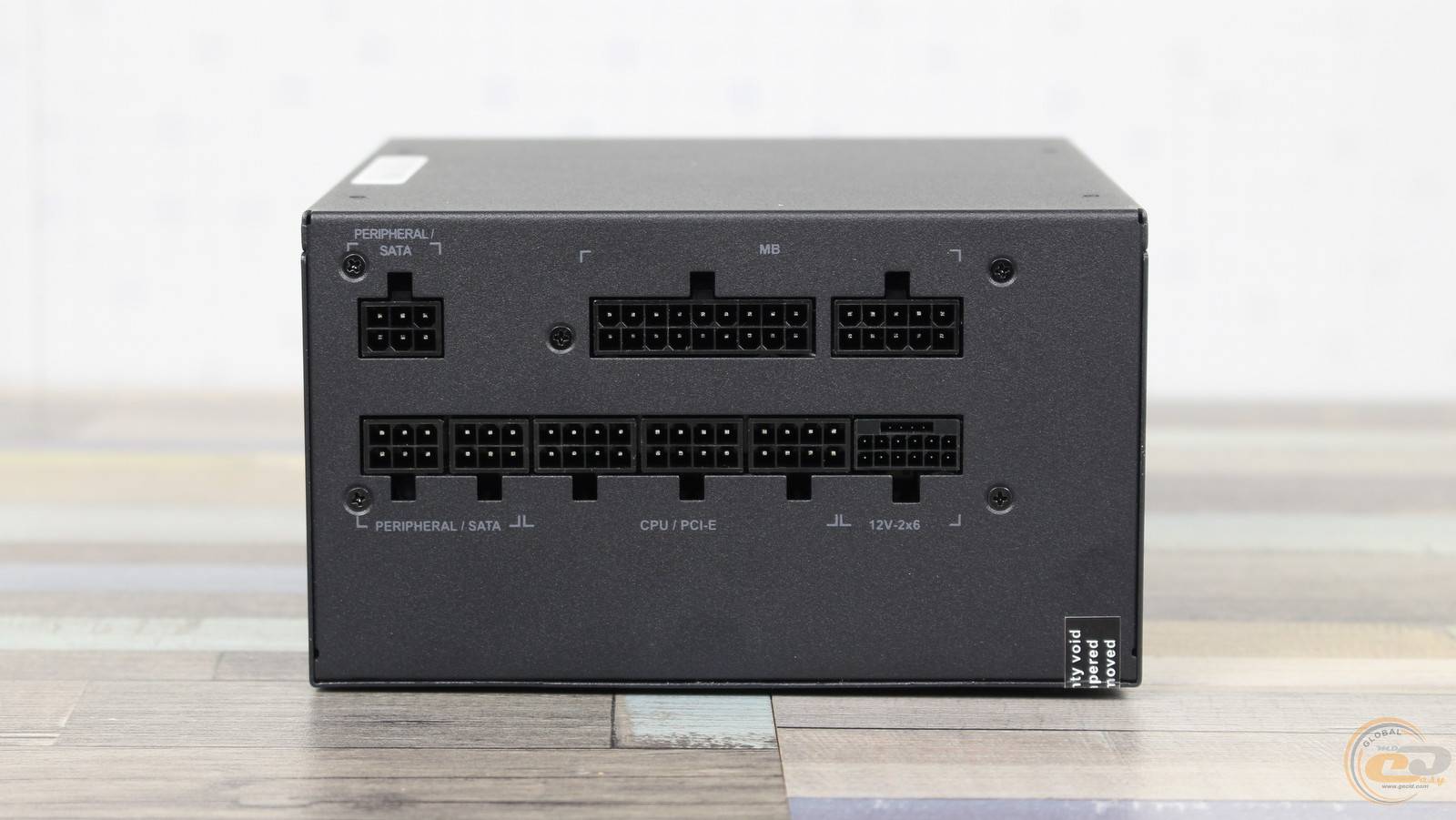

Основні роз’єми живлення представлені стандартним набором: 20+4-контактний ATX та пара 4+4-контактних ATX12V. Для відеокарт передбачено чотири 6+2-контактні PCIe на двох окремих кабелях, а «вишенькою на торті» є сучасний 600-ватний PCIe 5.1 (12V-2×6). Для периферії — шість SATA та три PATA на чотирьох окремих проводах.

Варто зазначити, що модель на 1000 Вт має ідентичний набір портів, тоді як версія на 1200 Вт додатково отримала пару 6+2-контактних PCIe та три SATA.

Різна кількість і форма конекторів разом із відповідними підписами сприяють безпомилковому підключенню кабелів.

Внутрішня будова

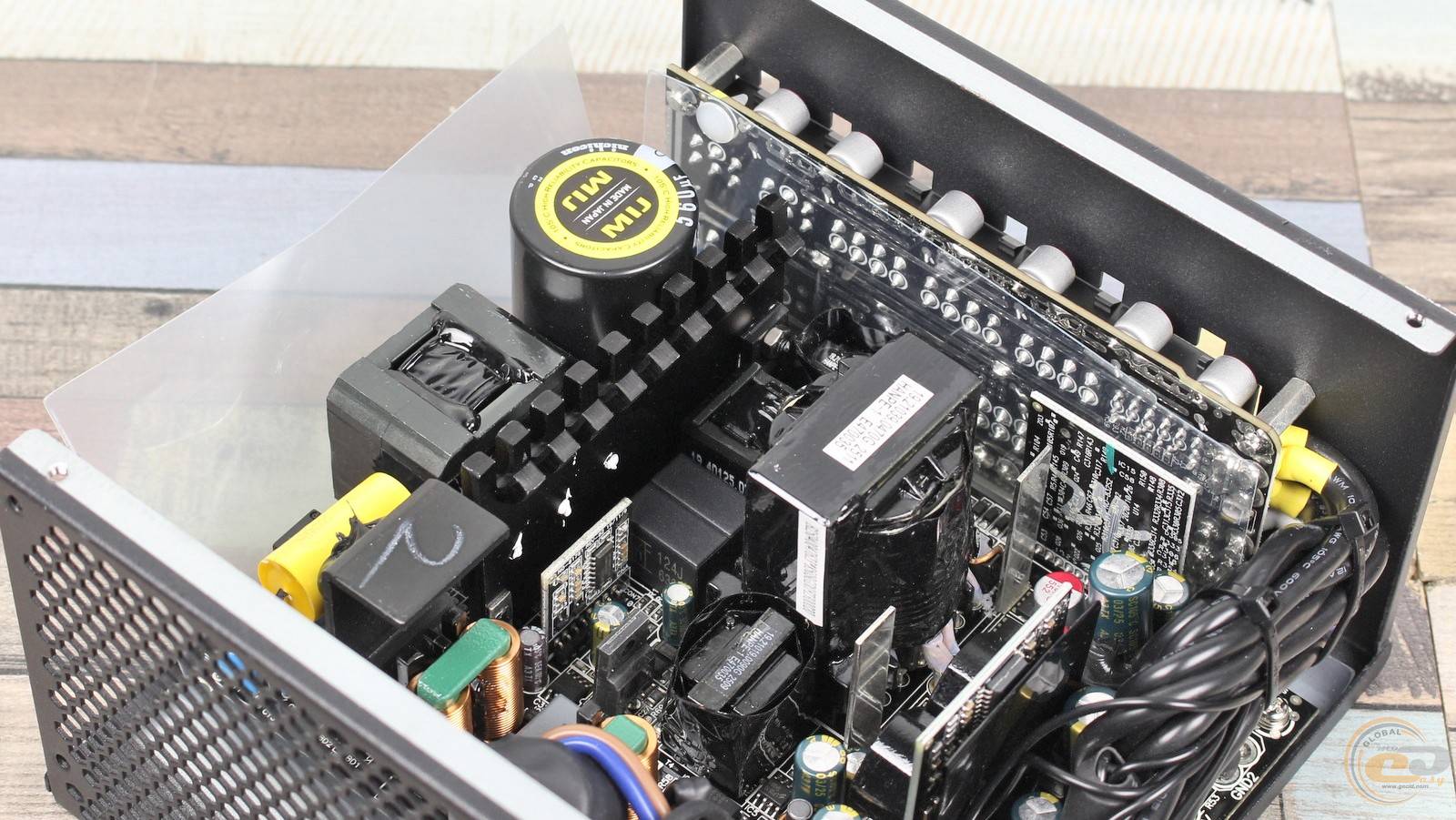

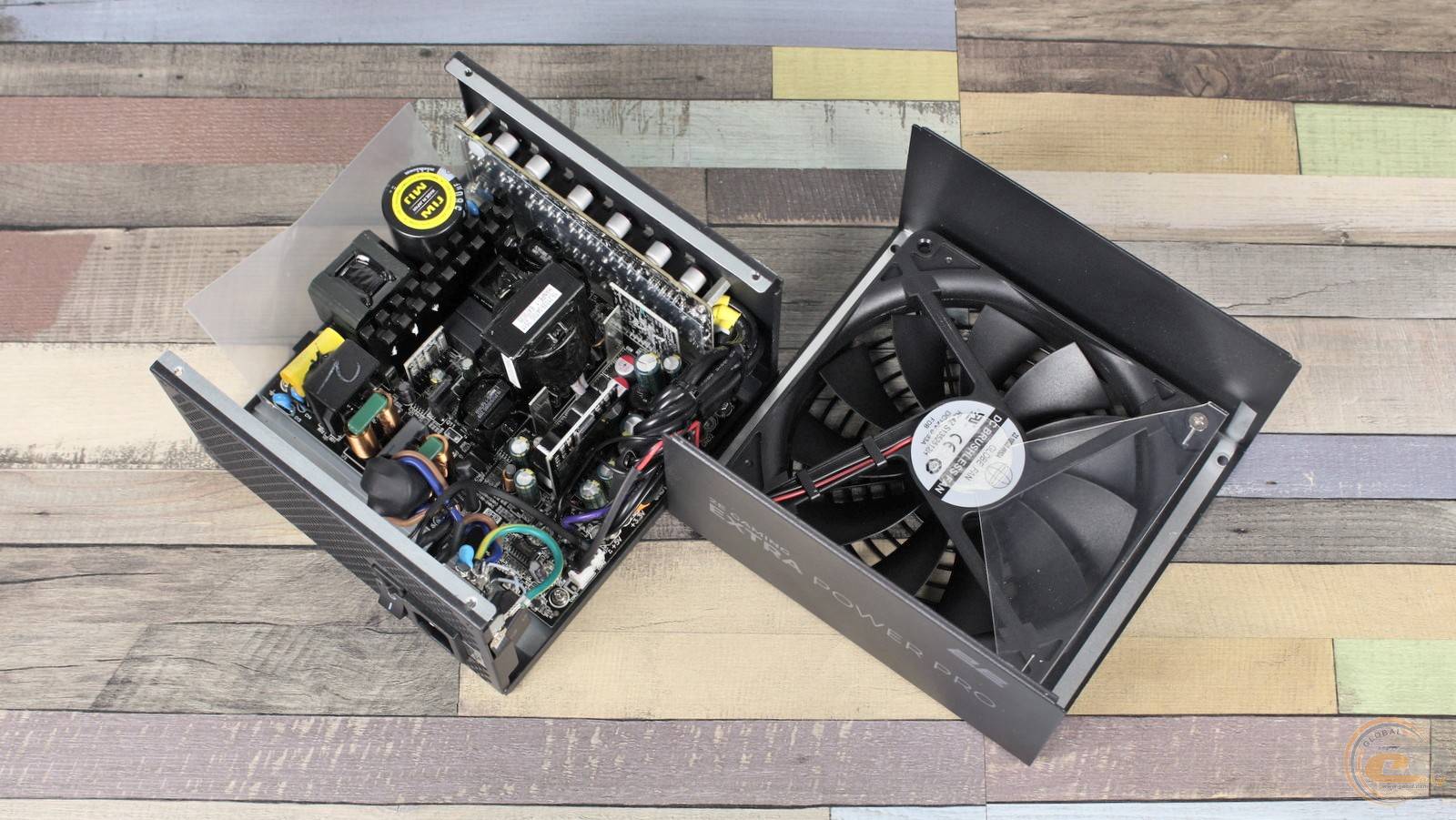

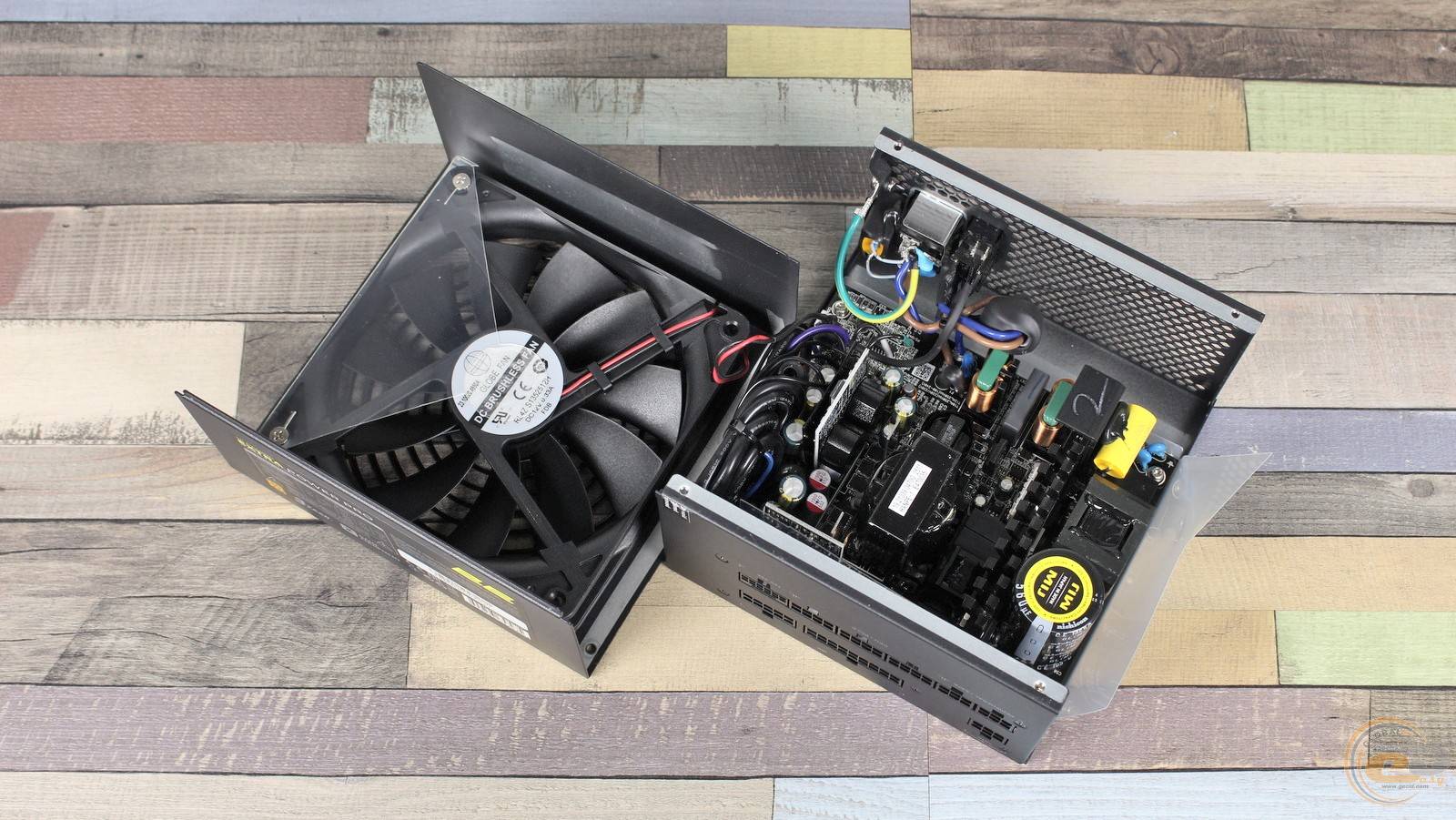

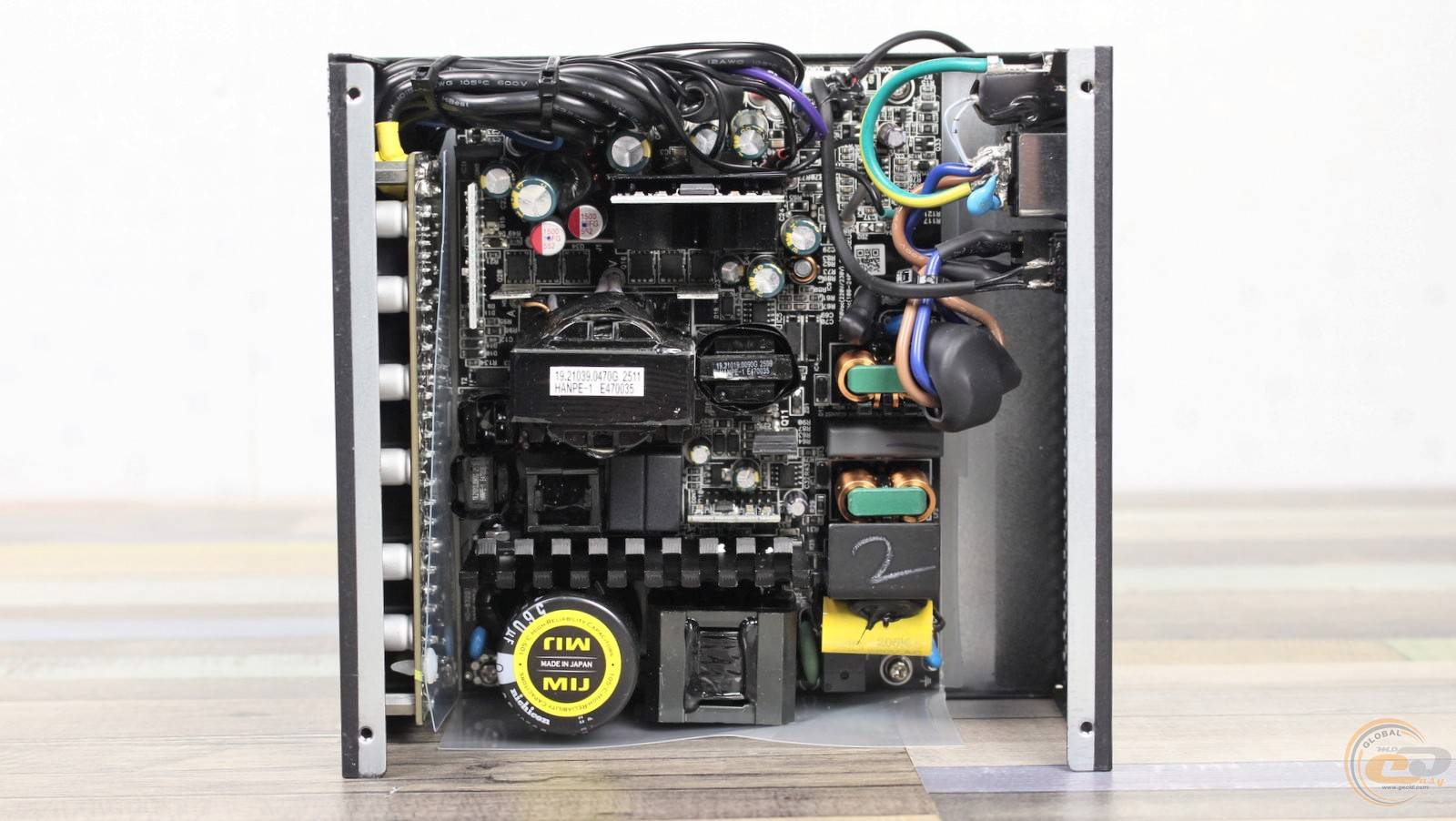

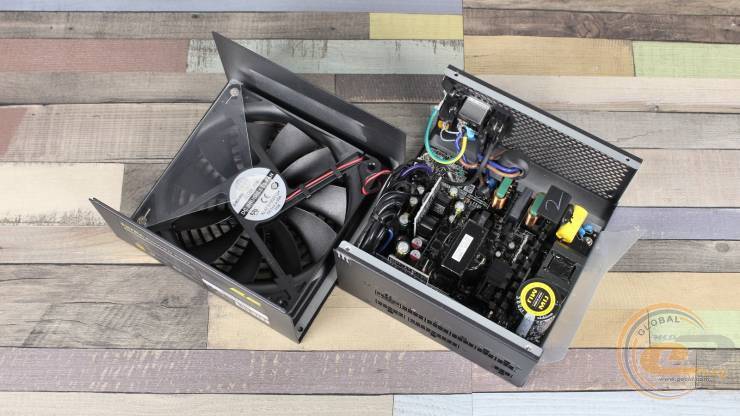

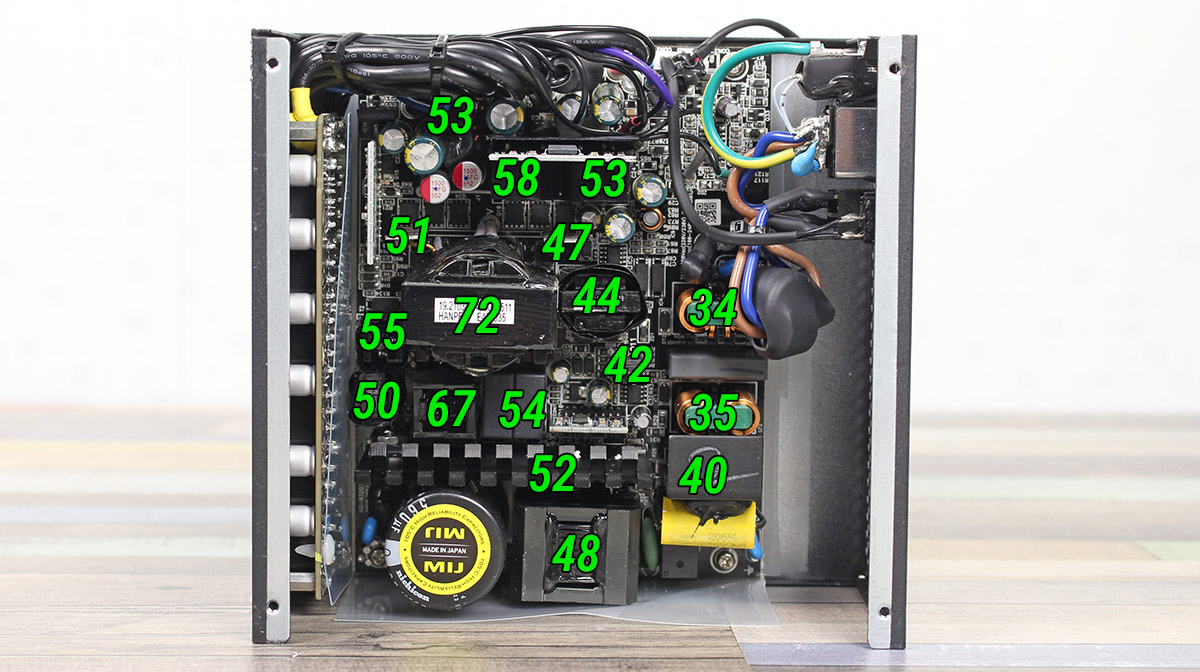

Усередині 2E Gaming Extra Power Pro 850W використовується 135-мм вентилятор Globe Fan RL4Z S1352512H на надійному гідродинамічному підшипнику. Він має невелике енергоспоживання — лише 4 Вт (12 В при 0,33 А).

Що ж до пасивного відведення тепла, то у первинному колі встановлено два масивні радіатори, а у вторинному — додаткові пластини для відведення тепла від транзисторів.

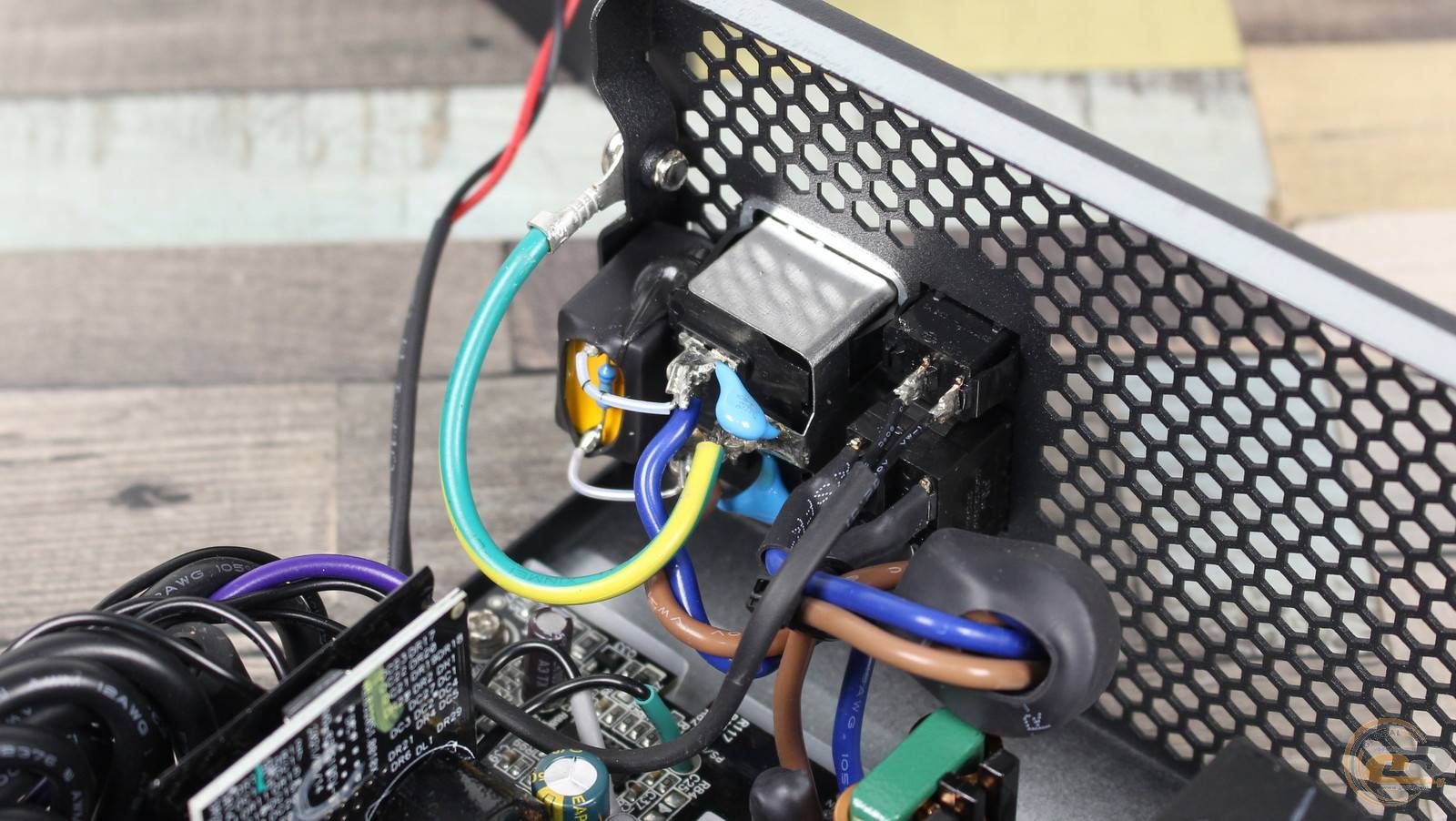

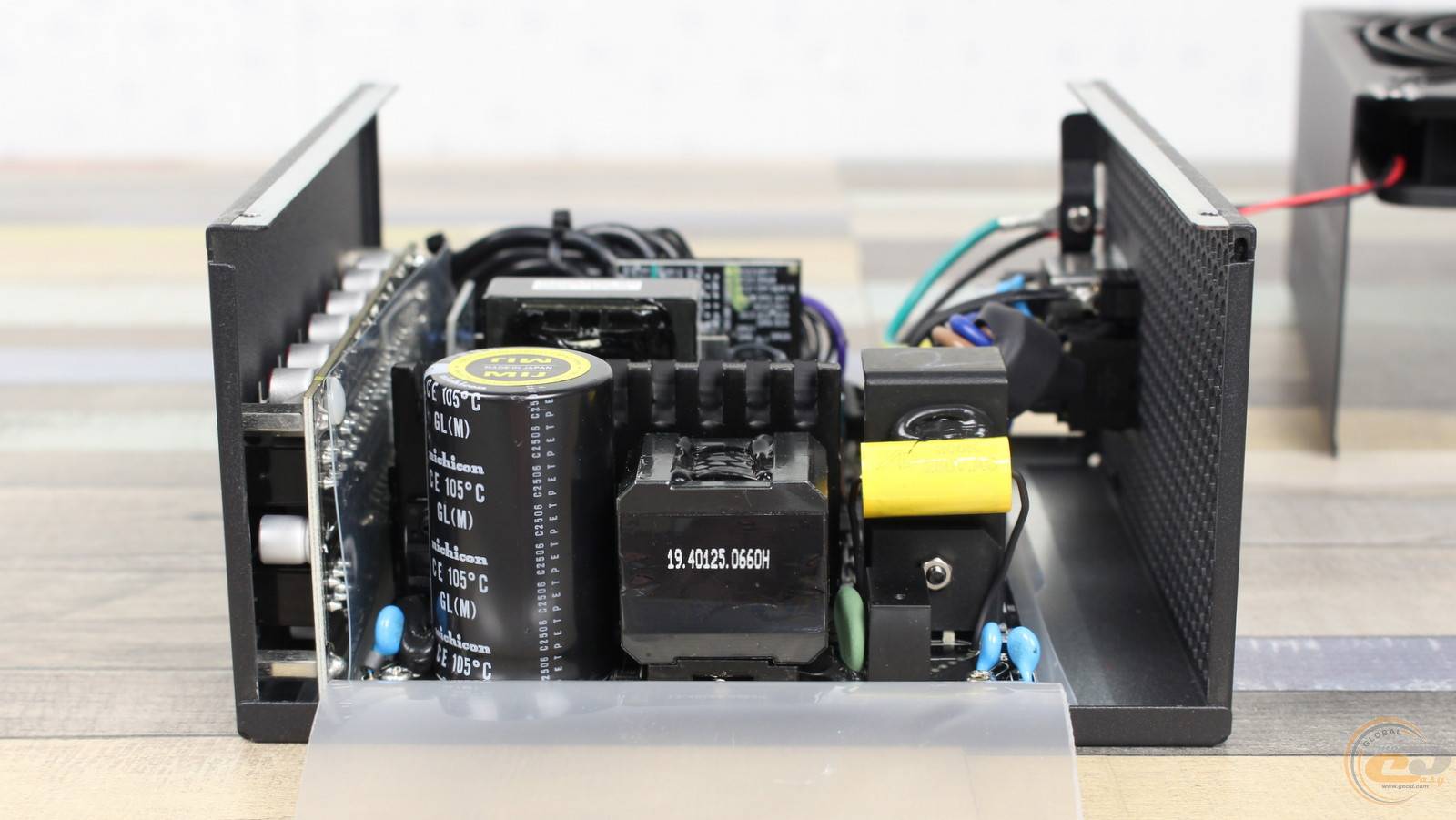

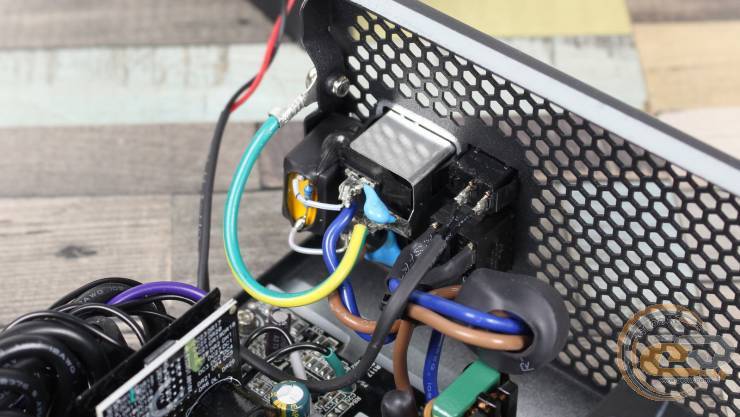

Переходимо до деталей. Вхідний фільтр реалізований у повному складі: два дроселі, набір X- та Y-конденсаторів, плавкий запобіжник і варистор.

А позаду діодної збірки розташований терморезистор із реле для захисту від великих пускових струмів.

Габаритний дросель у вузлі APFC працює разом із силовими елементами на найбільшому радіаторі.

Цей вузол керується ШІМ-контролером Infineon ICE3PCS01G, розміщеним на окремій дочірній платі.

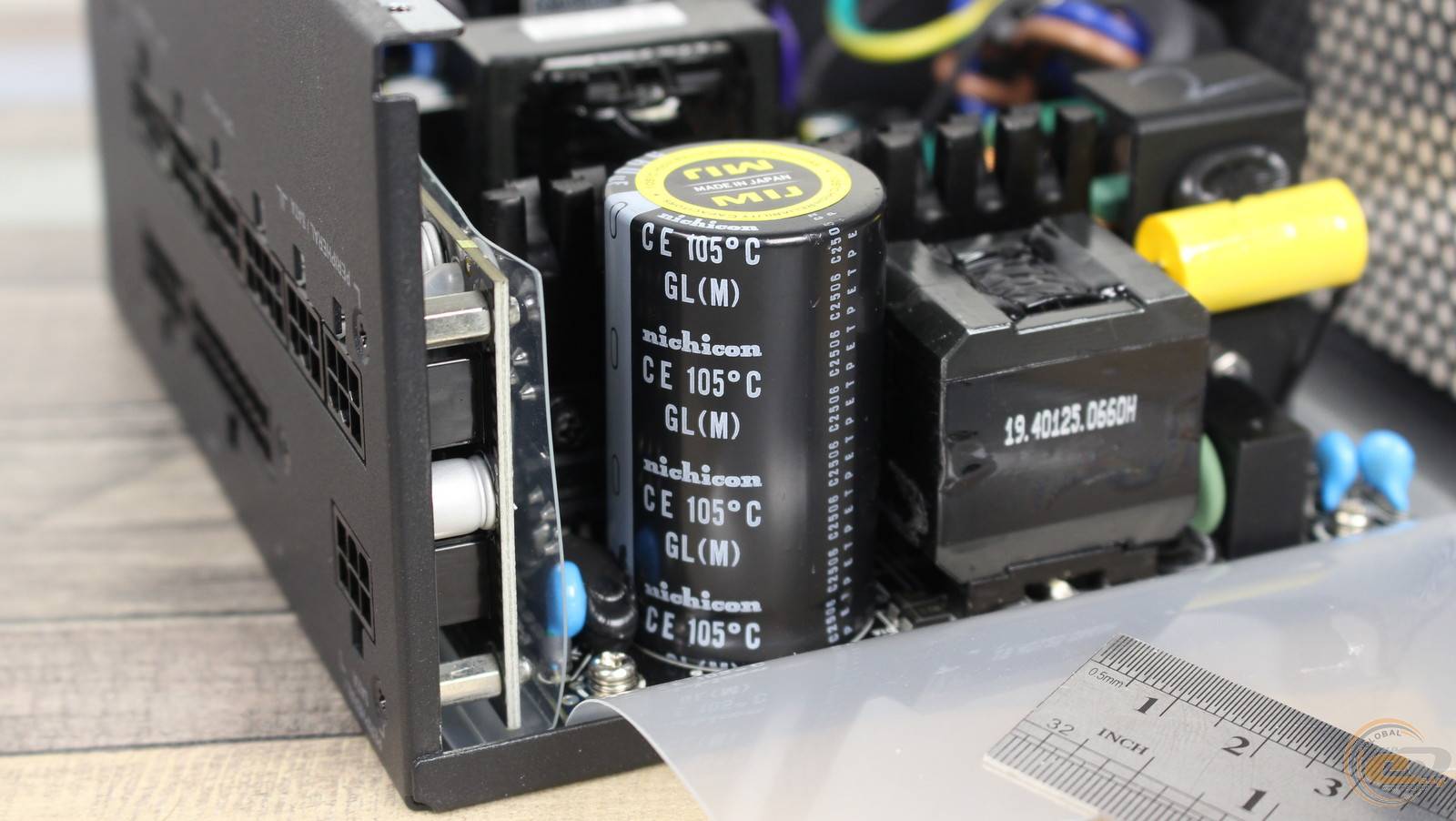

Вхідний високотемпературний конденсатор nichicon японського походження радує якістю, хоча його ємність 560 мкФ є відносно невисоким показником для 850-ватного блока живлення.

Первинний перетворювач містить в собі пару MOSFET-транзисторів і два конденсатори, що формують резонансну напівмостову схему.

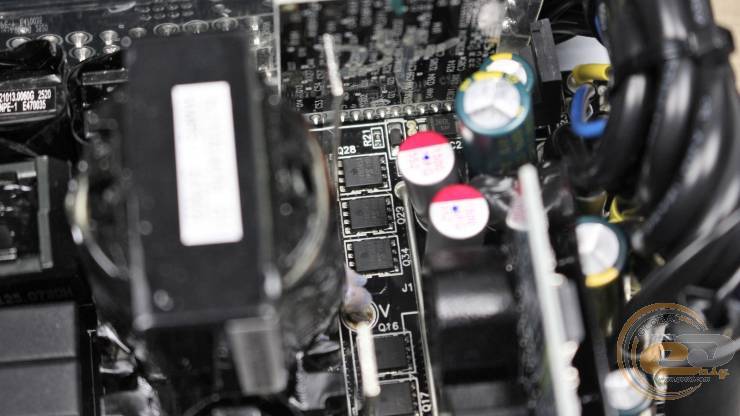

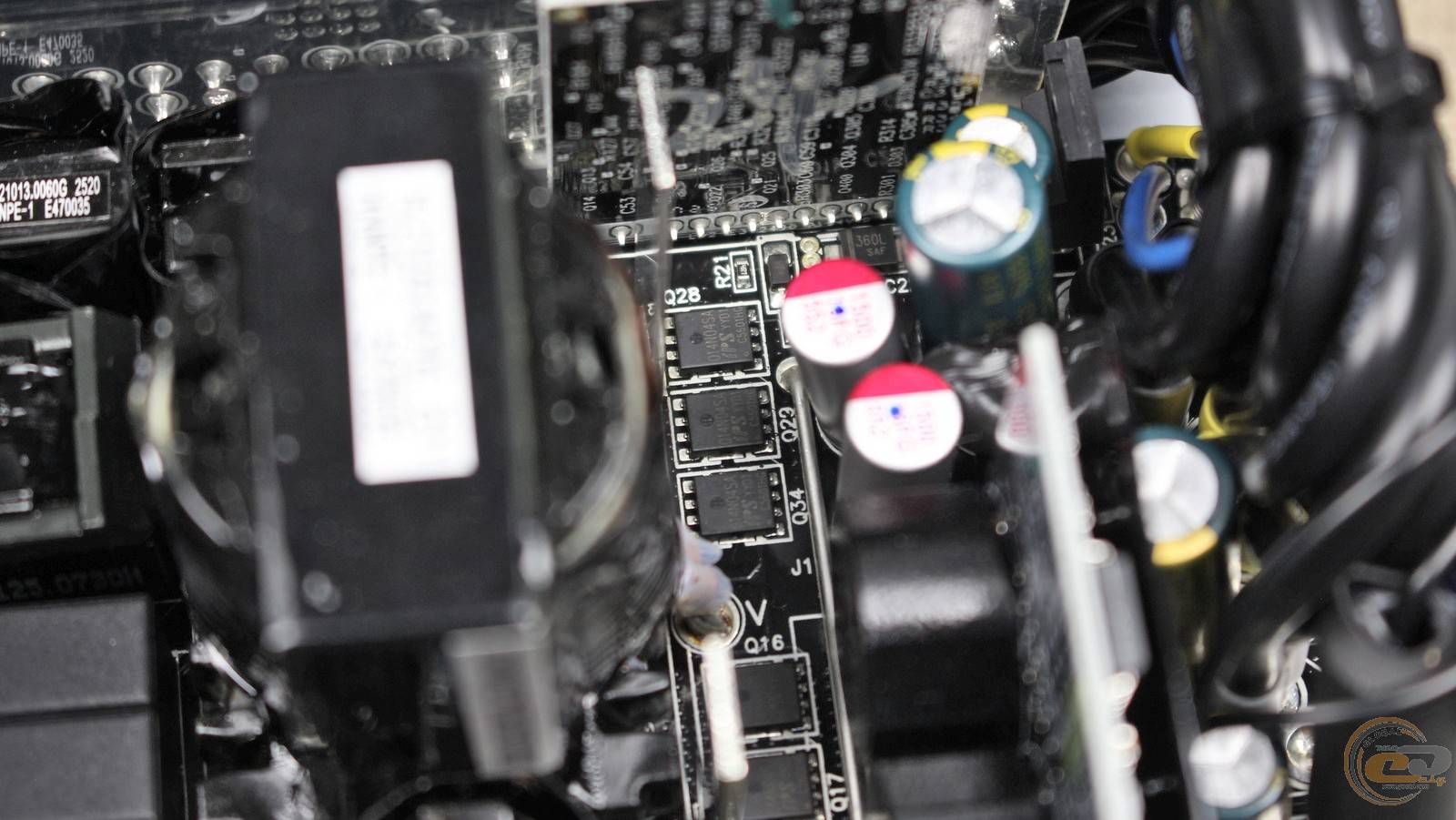

В свою чергу у складі синхронного випрямляча напруги працюють шість транзисторів IPS 014N04SA з додатковим охолодженням.

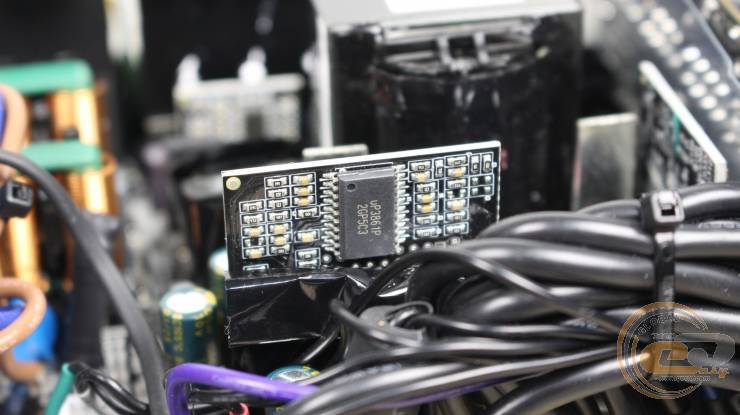

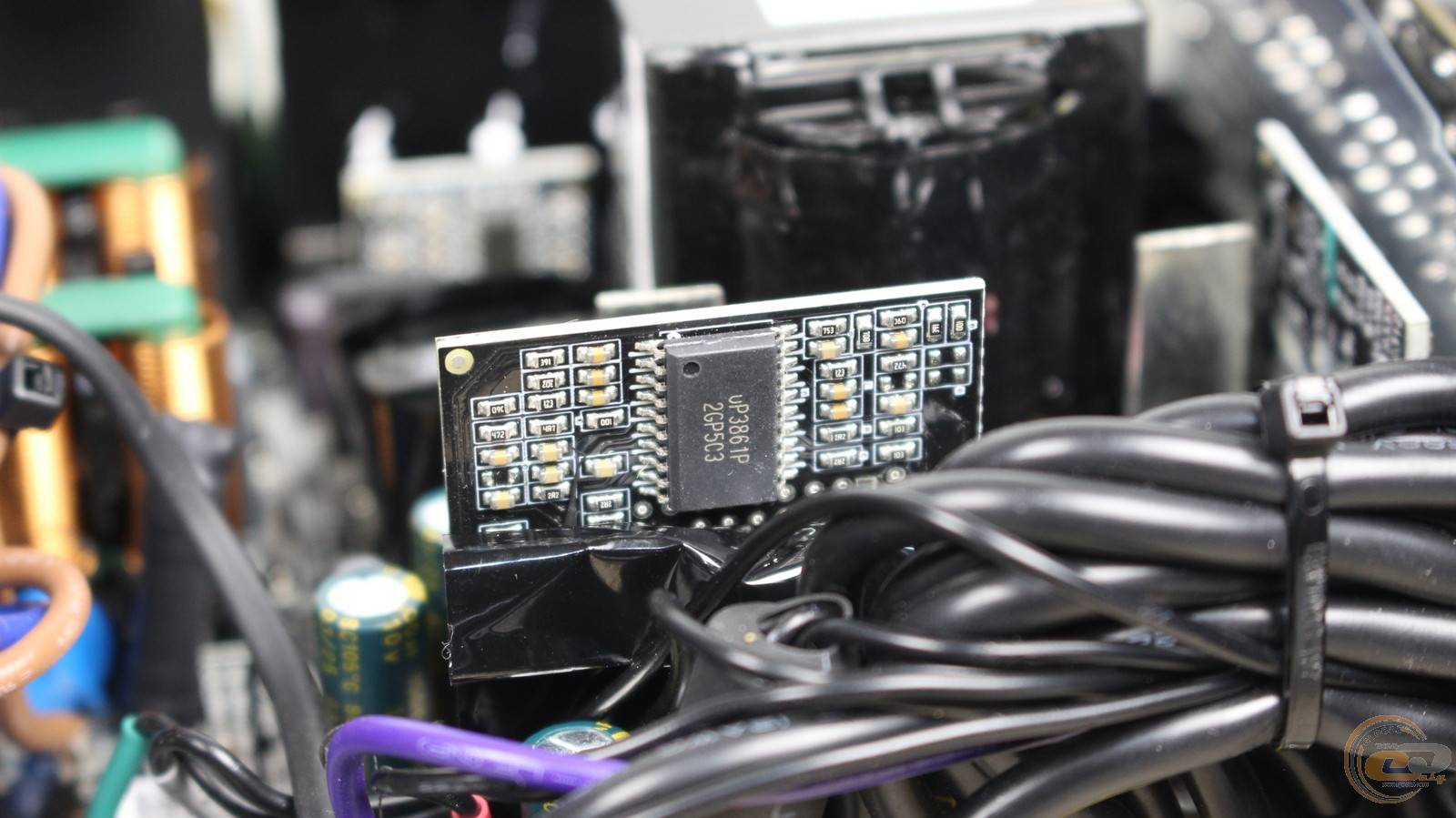

На окремій вертикальній PCB розташовані DC-DC-перетворювачі, які формують канали +5В та +3,3В. Вони працюють під управлінням двоканального контролера uP3861P.

Конденсатори заслуговують окремої уваги. На платі з вихідними роз’ємами використано велику кількість надійних полімерних елементів, ще кілька розташовані на основній платі. Що ж до електролітів, то вони представлені тайванськими TEAPO із високотемпературних серій. Такі компоненти є доступнішими за японські аналоги, але водночас надійнішими за китайські.

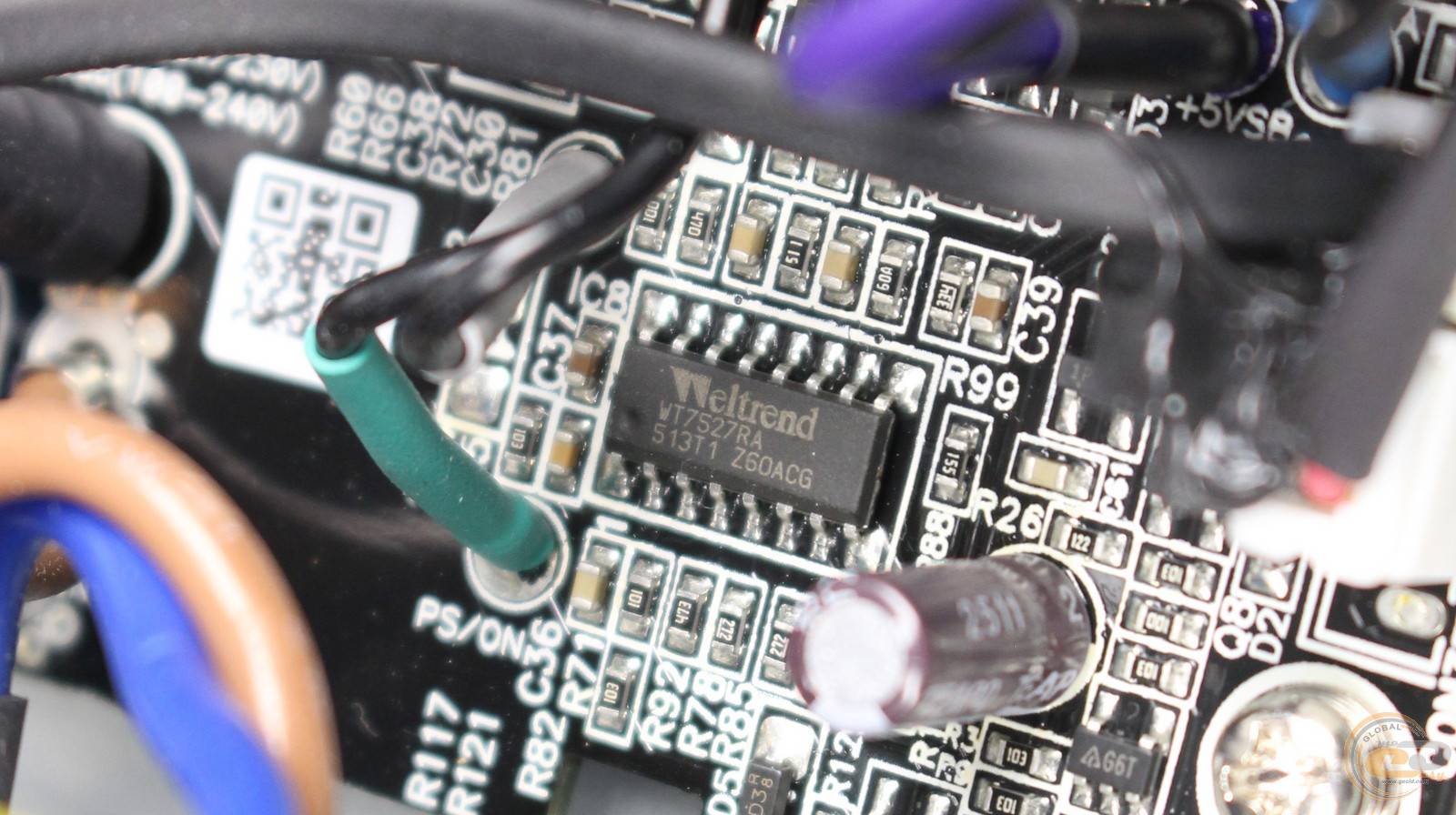

У тестованому блоці живлення реалізований повний набір захистів, чому сприяє використання мікросхеми Weltrend WT7527RA:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

Крос-навантажувальні характеристики

Настав час протестувати пристрій на практиці. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

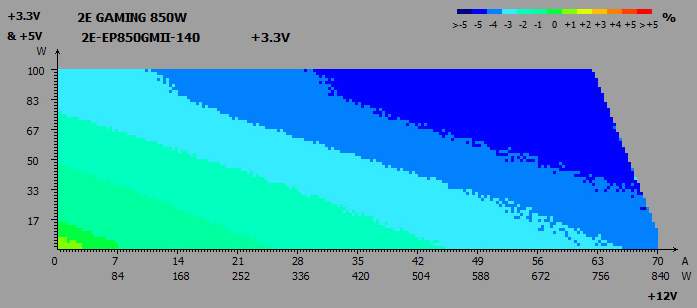

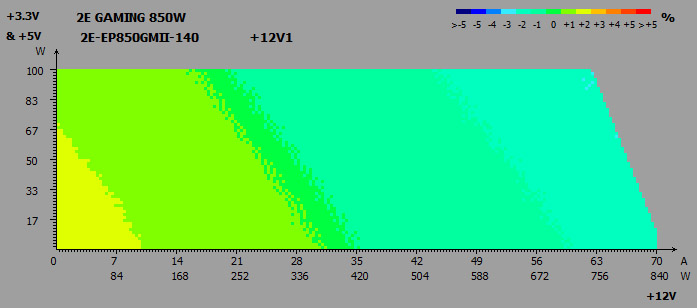

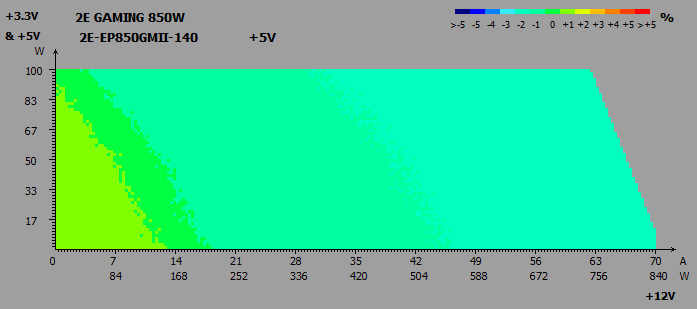

Під час крос-навантажувальних тестів на основних лініях живлення 2E Gaming Extra Power Pro 850W були зафіксовані такі відхилення:

• лінія +3,3В: від -5% до 0%;
• лінія +5В: від -2% до +1%;
• лінія +12В: від -2% до +2%.

На всіх трьох лініях вони знаходяться у межах норми. Канали +5В та +12В демонструють особливо стабільні показники, які можна назвати зразковими.

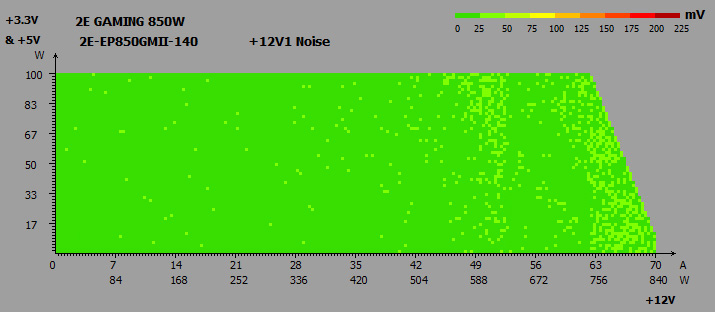

Шуми і пульсації на всьому діапазоні напруг

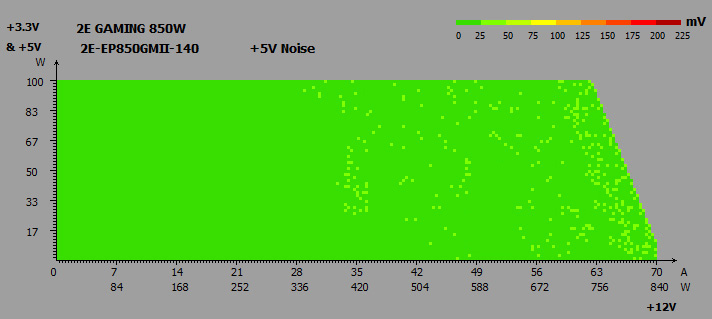

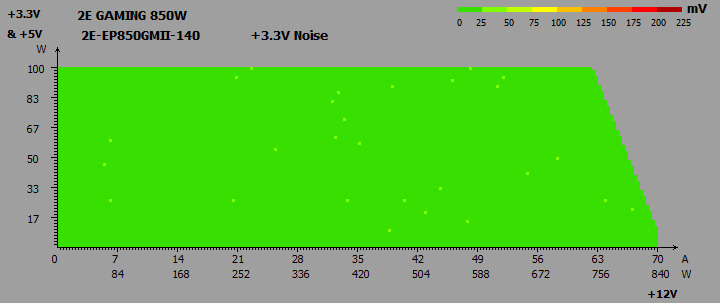

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

До пульсацій також жодних запитань — на всіх основних каналах вони не перевищують 50 мВ.

Чергова лінія живлення + 5VSB

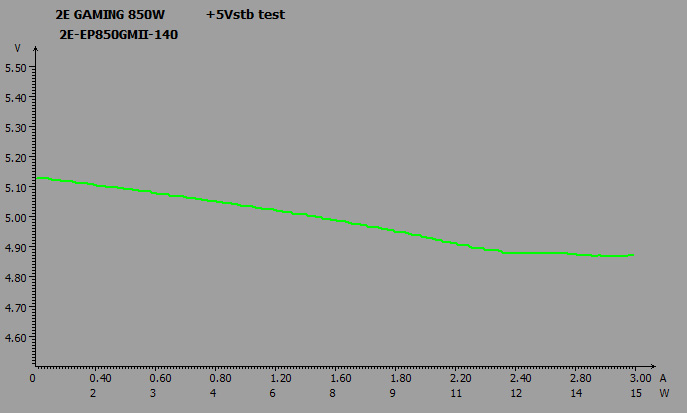

Значення напруги чергової лінії живлення знаходяться в допустимих межах: від 5,13 до 4,87 В, тобто ±2,6%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC заслуговує оцінки «відмінно»: при навантаженні в 170 Вт коефіцієнт PF досягнув 0,92 і далі поступово зростав до максимально можливих 0,99.

ККД

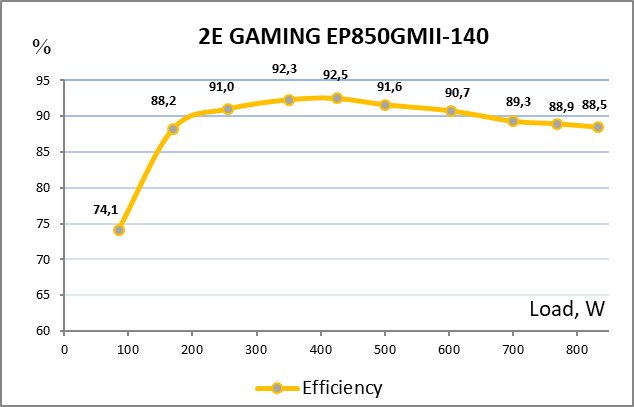

Енергоефективність блока живлення відповідає сертифікації 80 PLUS Gold. При навантаженні на рівні 20%, 50% та 100% від номінальної потужності коефіцієнт корисної дії перевищував необхідні значення — 88%, 92% та 88% відповідно.

Система охолодження і температурний режим

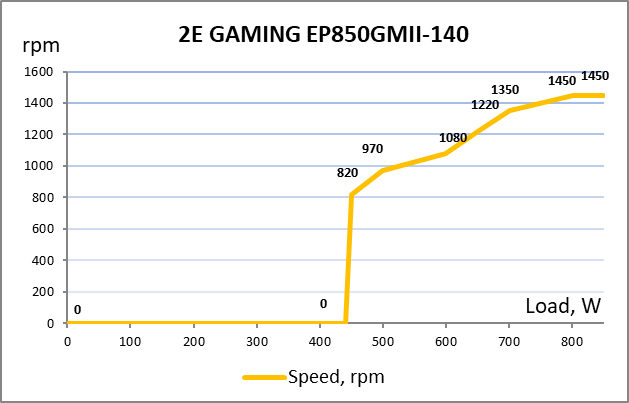

З увімкненим гібридним режимом роботи системи охолодження вентилятор 2E Gaming Extra Power Pro 850W стартує лише при навантаженні 440 Вт, що становить понад 50% від номіналу. До позначки 650 Вт він тихо працює на швидкості 820-1200 об/хв. Далі оберти зростають до максимальних 1450 об/хв, але рівень шуму залишається нижчим за середній і цілком комфортним для тривалої роботи за комп’ютером.

Якщо ж перевести перемикач на тильній панелі в режим «Off», пропелер запускається одразу при старті ПК і працює практично беззвучно — на швидкості близько 650 об/хв.

Після 20-хвилинного тестування під навантаженням 800 Вт головний трансформатор прогрівся лише до 72°C, а інші елементи залишалися ще холоднішими. Це у свою чергу позитивно впливає на довговічність роботи пристрою. Під час тестів температура в приміщенні становила 23°C.

Практичні випробування на реальній конфігурації

Для перевірки на реальній конфігурації було зібрано потужний ПК із 12-ядерним 24-потоковим процесором AMD Ryzen 9 5900X та двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition і 250-ватною ASUS ROG STRIX GeForce RTX 2080 Ti.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Завдяки використанню DC-DC-перетворювачів напруги на всіх трьох каналах перевищували номінальні значення в межах від 1,2% до 2,4%, що можна вважати відмінним результатом. Різниця між показниками у простої та під навантаженням також незначна — не більше 1,2%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всіх переваг, 2E Gaming Extra Power Pro 850W демонструє дуже низьке енергоспоживання: лише 2 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі.

Підсумок

Вже з першого погляду блок живлення 2E Gaming Extra Power Pro 850W (2E-EP850GMII-140) за ціною близько ₴4200 або менш ніж $100 приваблює співвідношенням ціни та можливостей. Ближче знайомство лише підтвердило це й розкрило ще більше переваг.

Відповідність сертифікації 80 PLUS Gold стала можливою завдяки використанню сучасної напівмостової резонансної схеми з DC-DC-перетворювачами. Саме така архітектура забезпечує стабільні вихідні напруги за різних навантажень.

Приємним сюрпризом став високотемпературний японський електроліт Nichicon, доповнений полімерними конденсаторами та тайванськими елементами TEAPO середньої якості. Усе це — дуже гідний набір для пристрою у даному ціновому сегменті.

Окремо варто відзначити вентилятор на гідродинамічному підшипнику, який забезпечує тиху роботу. У гібридному режимі блок може залишатися беззвучним до навантаження 440 Вт, і навіть при номінальних 850 Вт рівень шуму залишається комфортним. При цьому внутрішні компоненти не перегріваються, що позитивно впливає на довговічність.

Ще однією сильною стороною протестованого пристрою є сучасний 600-ватний конектор PCIe 5.1 (12V-2×6), який дозволяє під’єднувати найновіші відеокарти без додаткових адаптерів.

У підсумку, 2E Gaming Extra Power Pro 850W залишив дуже позитивні враження: він поєднує високу енергоефективність, хороші вихідні показники, тишу, досить якісну елементну базу та сучасні інтерфейси — і усе це за дуже привабливу ціну.

Переваги:

• відмінний рівень ККД (сертифікат 80 PLUS Gold);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні потужної конфігурації;
• наявність усіх видів захистів;
• вхідний конденсатор японського походження;
• гідродинамічний підшипник вентилятора;
• дуже низьке нагрівання внутрішніх елементів;
• комфортний шумовий фон на всьому діапазоні навантажень;
• можливість безшумної роботи при навантаженні до 440 Вт;
• модульні плоскі кабелі-шлейфи;
• наявність одного 600-ватного PCIe 5.1 (12V-2×6) та чотирьох 6+2-контактних роз’ємів PCIe;
• доступна ціна.

Особливості:

• використання ряду високотемпературних тайванських конденсаторів;
• 3 роки гарантії.

Автор: Олесь Пахолок

Висловлюємо подяку інтернет-магазину Зона51 за наданий для тестування блок живлення.
