Огляд ASUS ZenWiFi BD4 Outdoor: MESH-система з підтримкою Wi-Fi 7 та PoE

Ми вже протестували чимало мережевих пристроїв, які без проблем вписуються в інтер’єр дому чи офісу. Але що робити, якщо обладнання потрібно розмістити на вулиці або в приміщенні з жорсткішими кліматичними умовами?

Саме для таких сценаріїв була створена MESH-система ASUS ZenWiFi BD4 Outdoor. З одного боку, вона підтримує найсучасніший стандарт Wi-Fi 7 і обіцяє високі швидкості у двох частотних діапазонах. З іншого — отримала корпус із захистом за стандартом IP65, можливість настінного монтажу, широкий діапазон робочих температур і підтримку живлення PoE. Тож давайте ближче познайомимося з цим пристроєм та порівняємо його можливості зі звичайним комплектом ASUS ZenWiFi BD4.

Специфікація

Модель	ASUS ZenWiFi BD4 Outdoor (W-1-PK)
Тип	Дводіапазонна MESH-система
Клас пристрою	BE3600
Стандарти бездротового зв’язку	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Підтримувані частотні діапазони	2,4 / 5 ГГц
Максимальна пропускна здатність	574 Мбіт/с (2,4 ГГц, 802.11ax) 2402 Мбіт/с (5 ГГц, 802.11ax)  688 Мбіт/с (2,4 ГГц, 802.11be)  2882 Мбіт/с (5 ГГц, 802.11be)
Антени	2 х внутрішні дводіапазонні
Зовнішні інтерфейси	2 х 2,5 Гбіт/с WAN/LAN з автовизначенням та PoE
Процесор	4 ядра х 1,5 ГГц
Об’єм пам’яті оперативної / постійної	512 МБ / 128 МБ
Кнопки	Reset
Захист бездротової мережі	WPA/WPA2/WPA3/WPS
Підтримувані протоколи	IPv4, IPv6
Рівень захисту корпуса	IP65
Діапазон робочих температур	-30°C - +60°C
Діапазон температур зберігання	-40°C - +70°C
Діапазон напруг живлення	100 - 240 В
Розміри	200 х 106 х 106 мм
Маса	1040 г
Гарантія	3 роки
Підтримувані операційні системи	Windows 7 і новіші Mac OS X і новіші Linux
Сторінка пристрою	ASUS ZenWiFi BD4 Outdoor
Сайт виробника	ASUS

Пакування та комплект постачання

Коробка в деталях описує можливості та технічні характеристики ASUS ZenWiFi BD4 Outdoor.

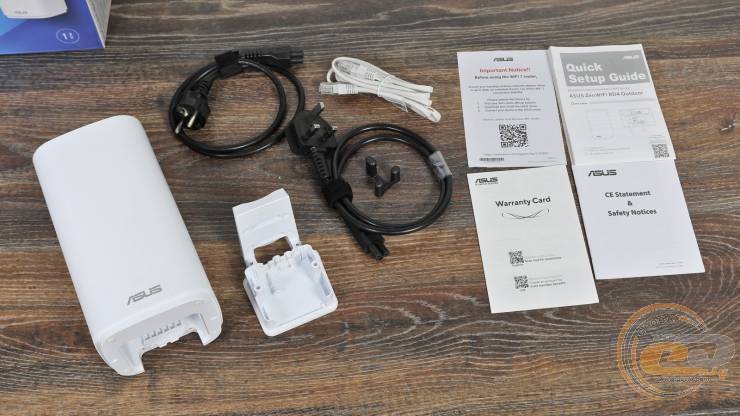

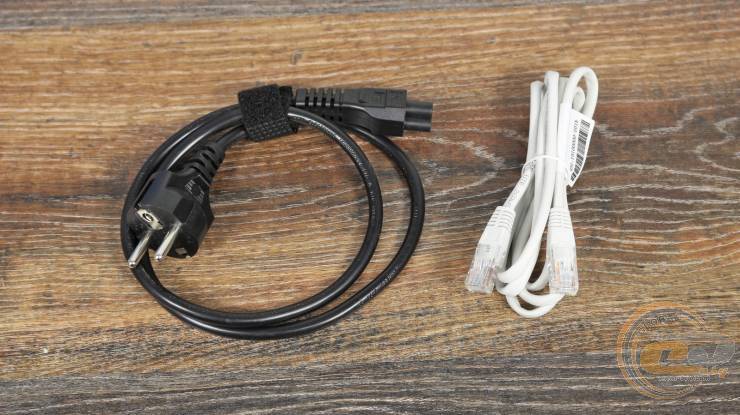

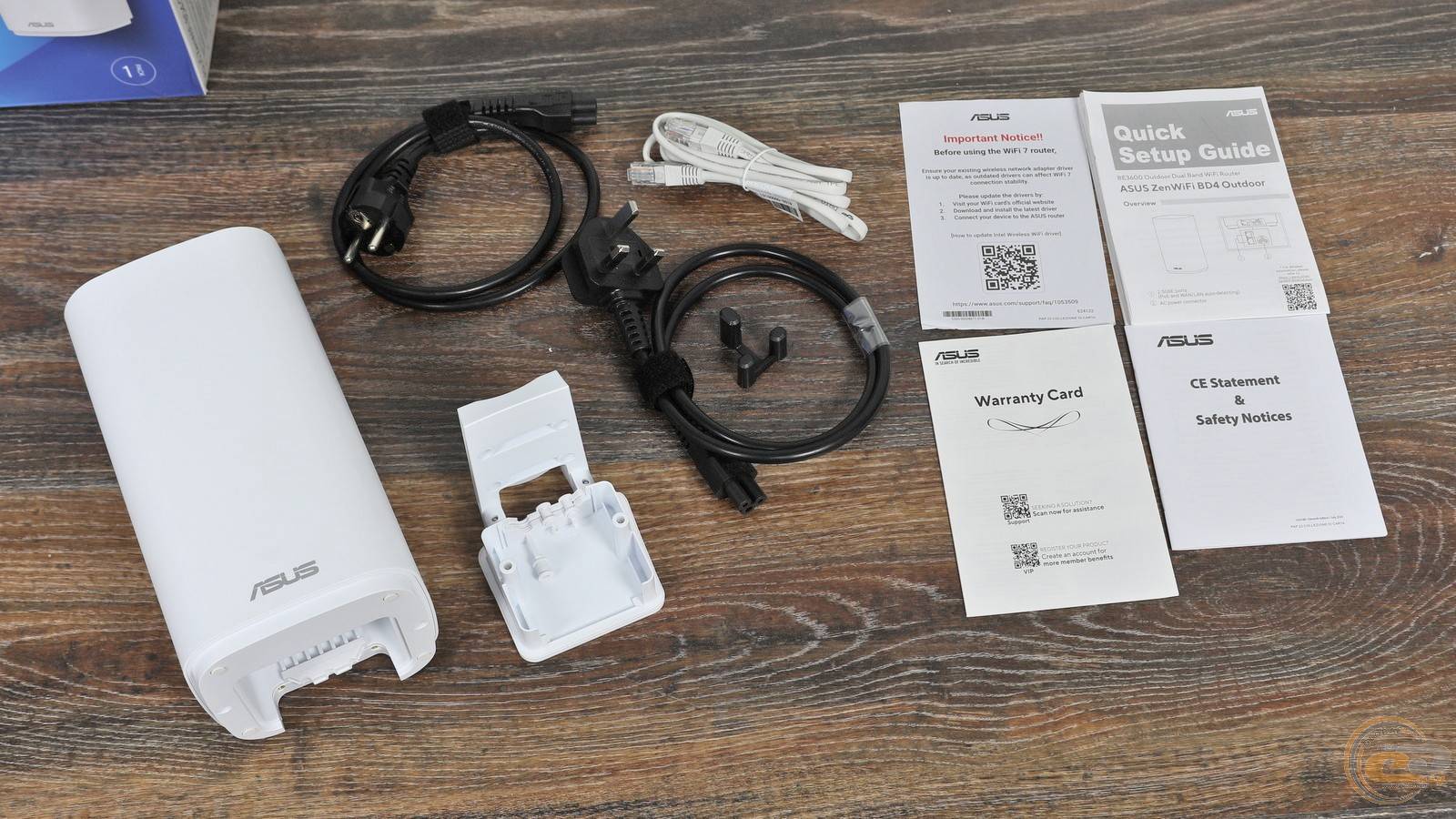

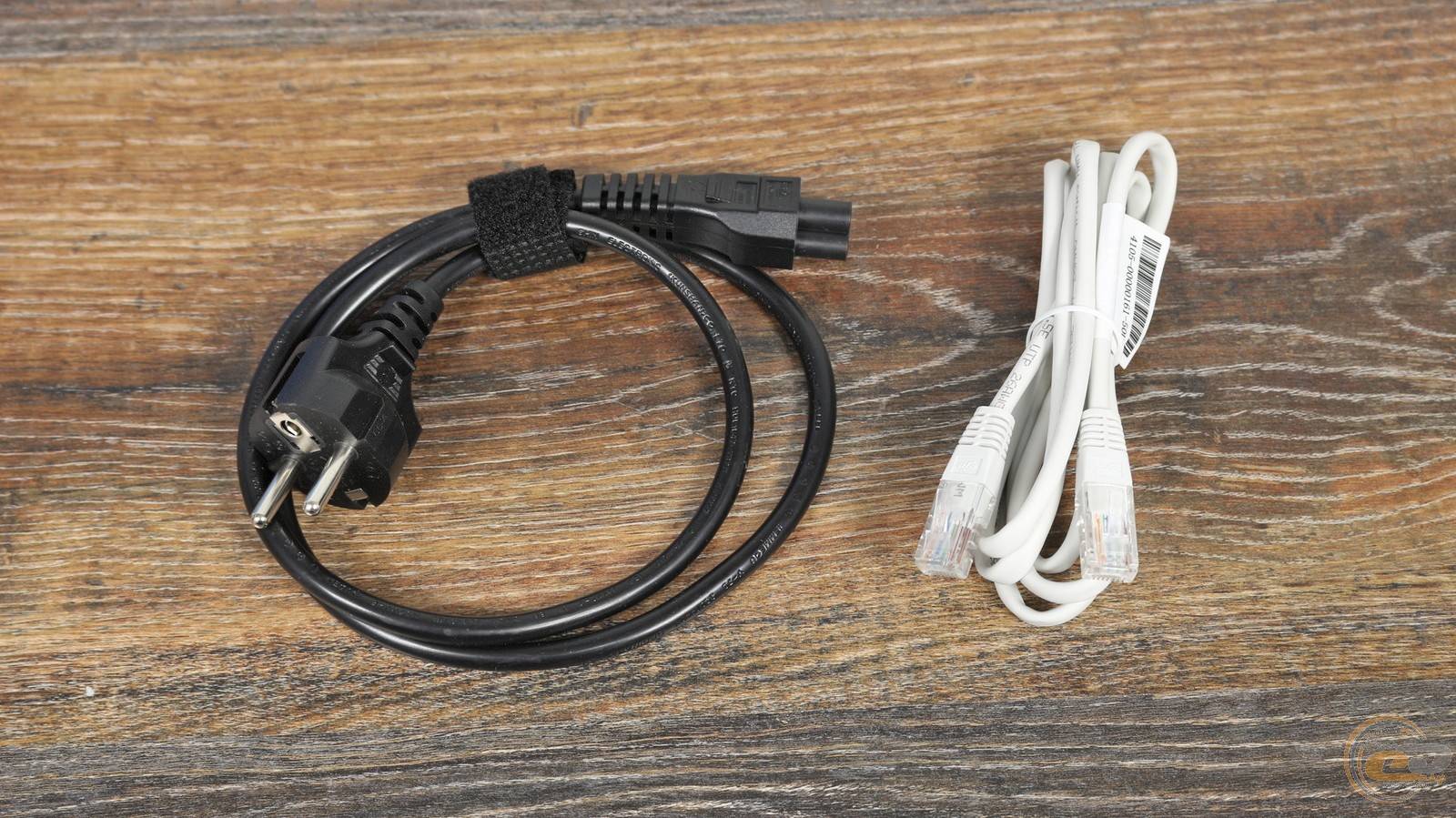

Всередину ж поклали пару кабелів живлення з різними вилками, патч-корд, паперову документацію та настінне кріплення.

Зовнішній вигляд

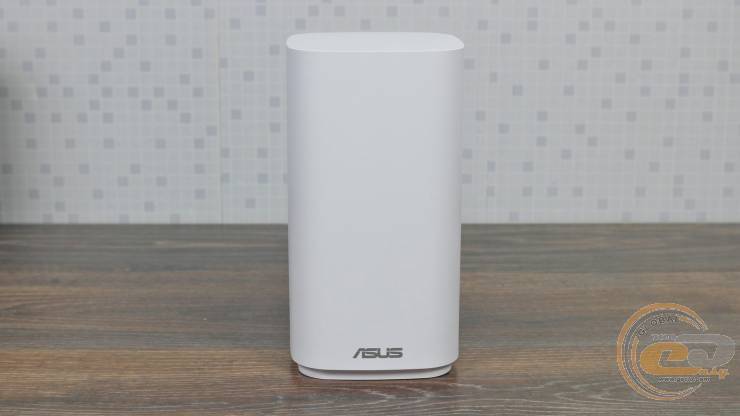

ASUS ZenWiFi BD4 Outdoor

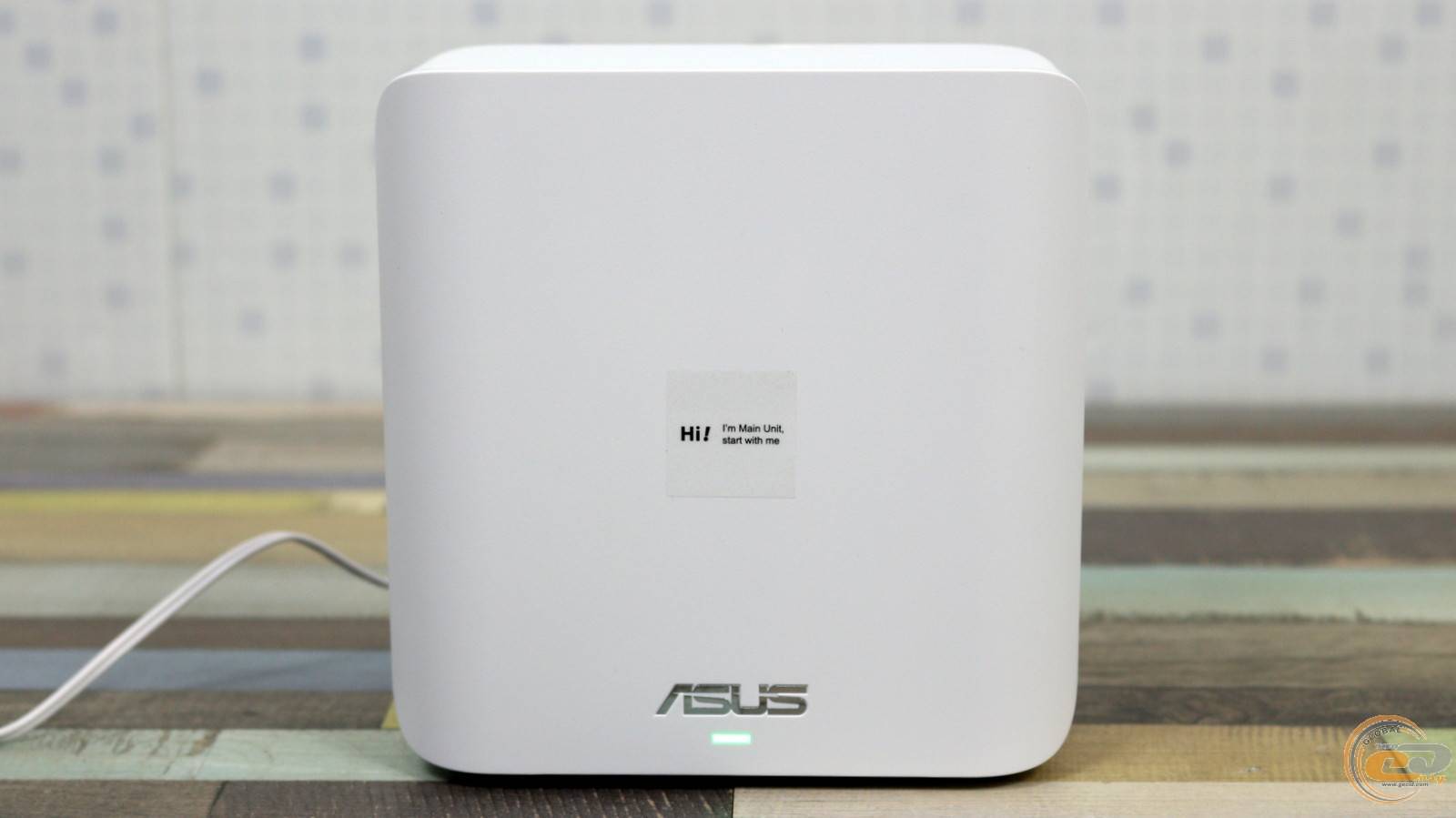

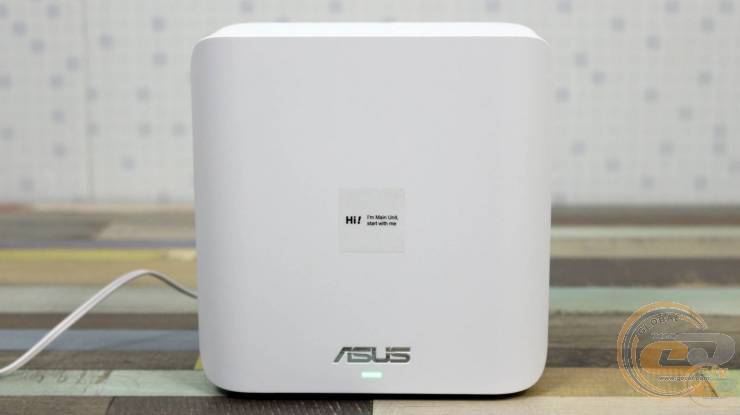

ASUS ZenWiFi BD4

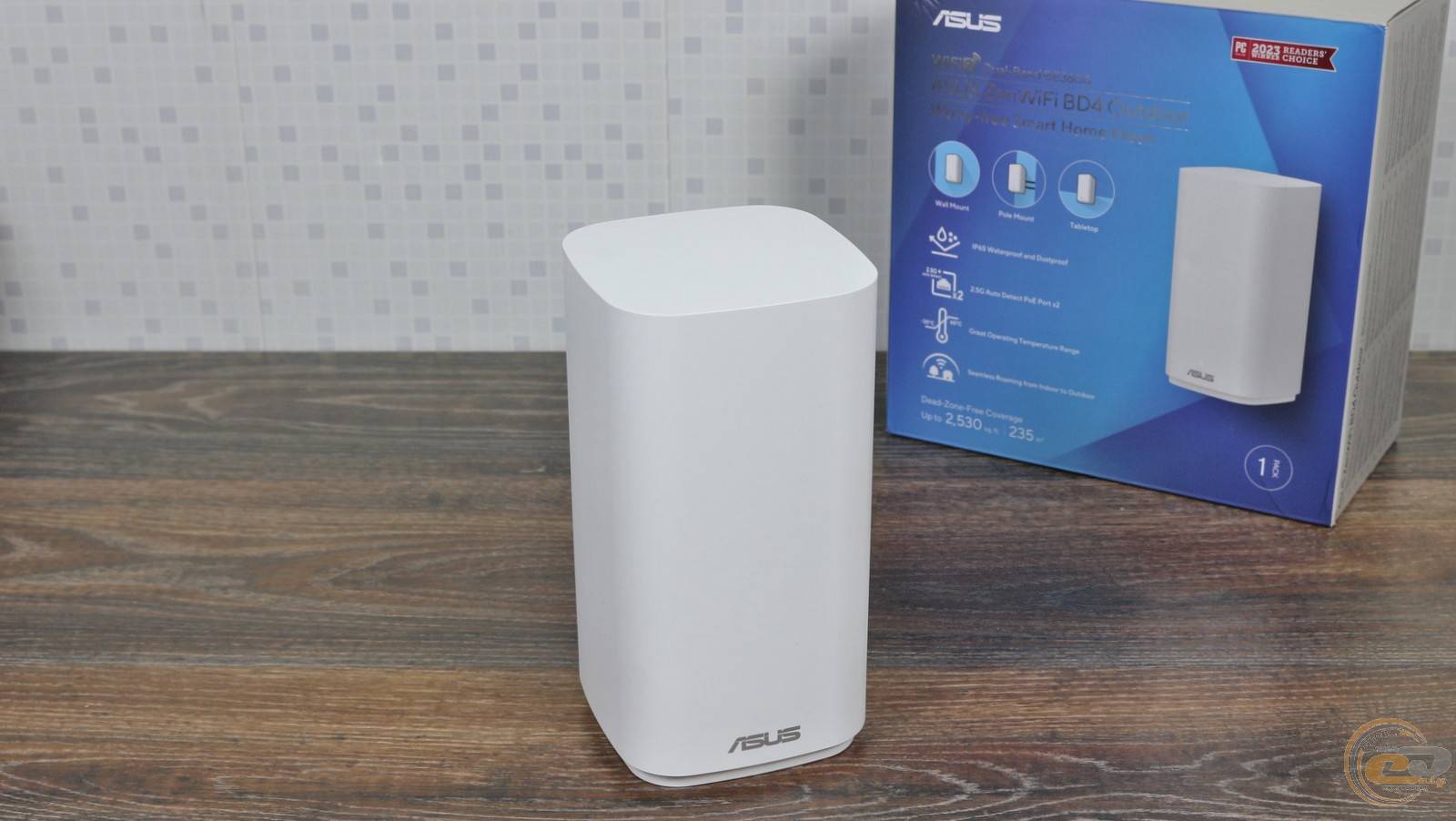

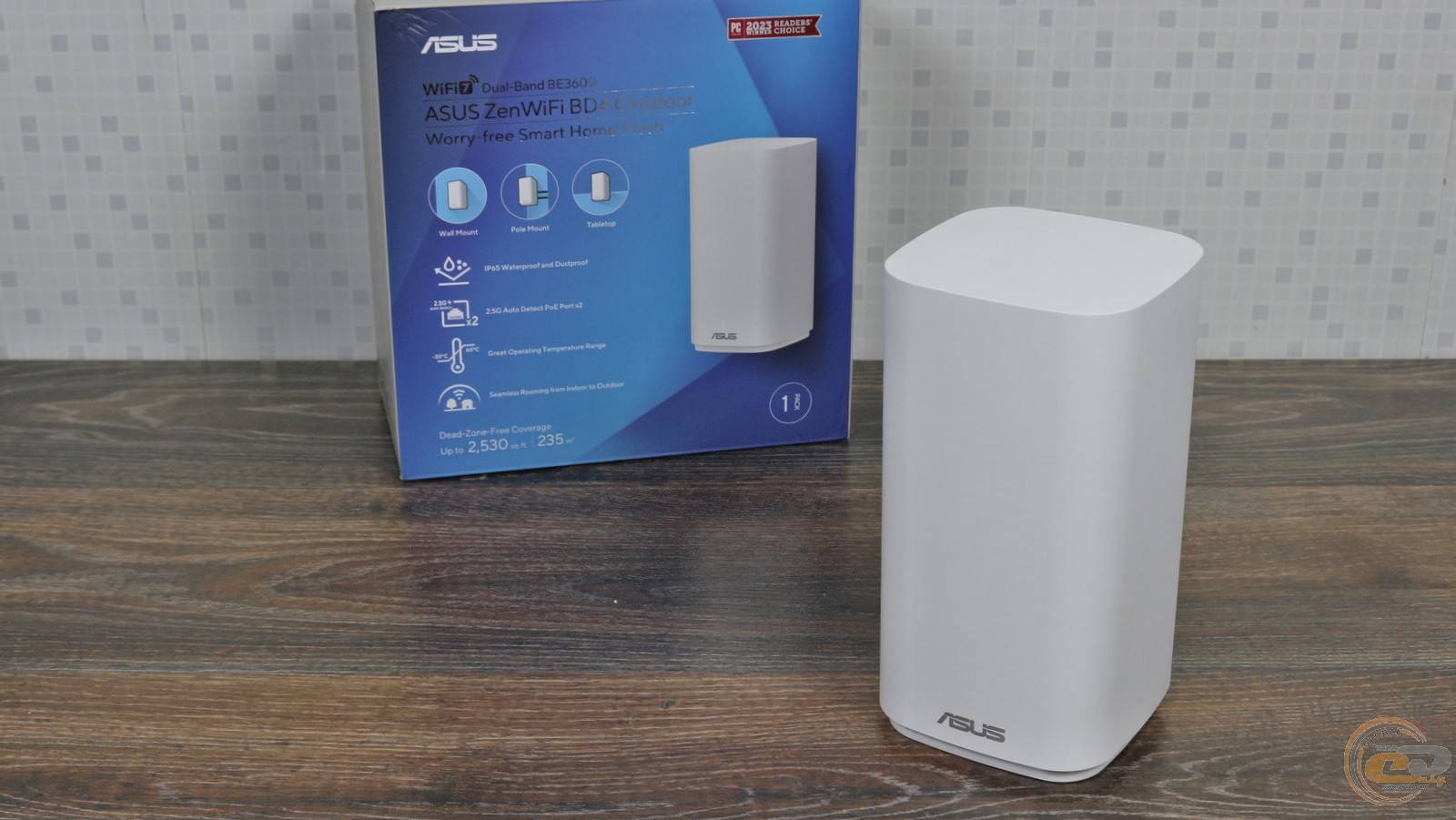

Навіть якби тут не було напису «ASUS», виробника пристрою легко впізнати за характерним мінімалістичним дизайном із плавними лініями та стриманим забарвленням.

Водночас відмінностей від звичайного ASUS ZenWiFi BD4 тут більш ніж достатньо. Насамперед це значно більші габарити — 200 × 106 × 106 мм — і майже подвоєна маса, яка сягає 1040 г. Обидві особливості пояснюються тим, що блок живлення перенесено всередину пристрою, тоді як у версії без приставки Outdoor використовується зовнішнє джерело живлення потужністю 18 Вт.

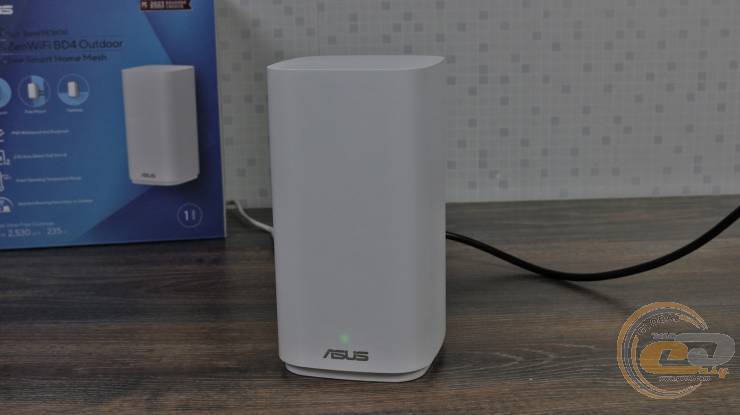

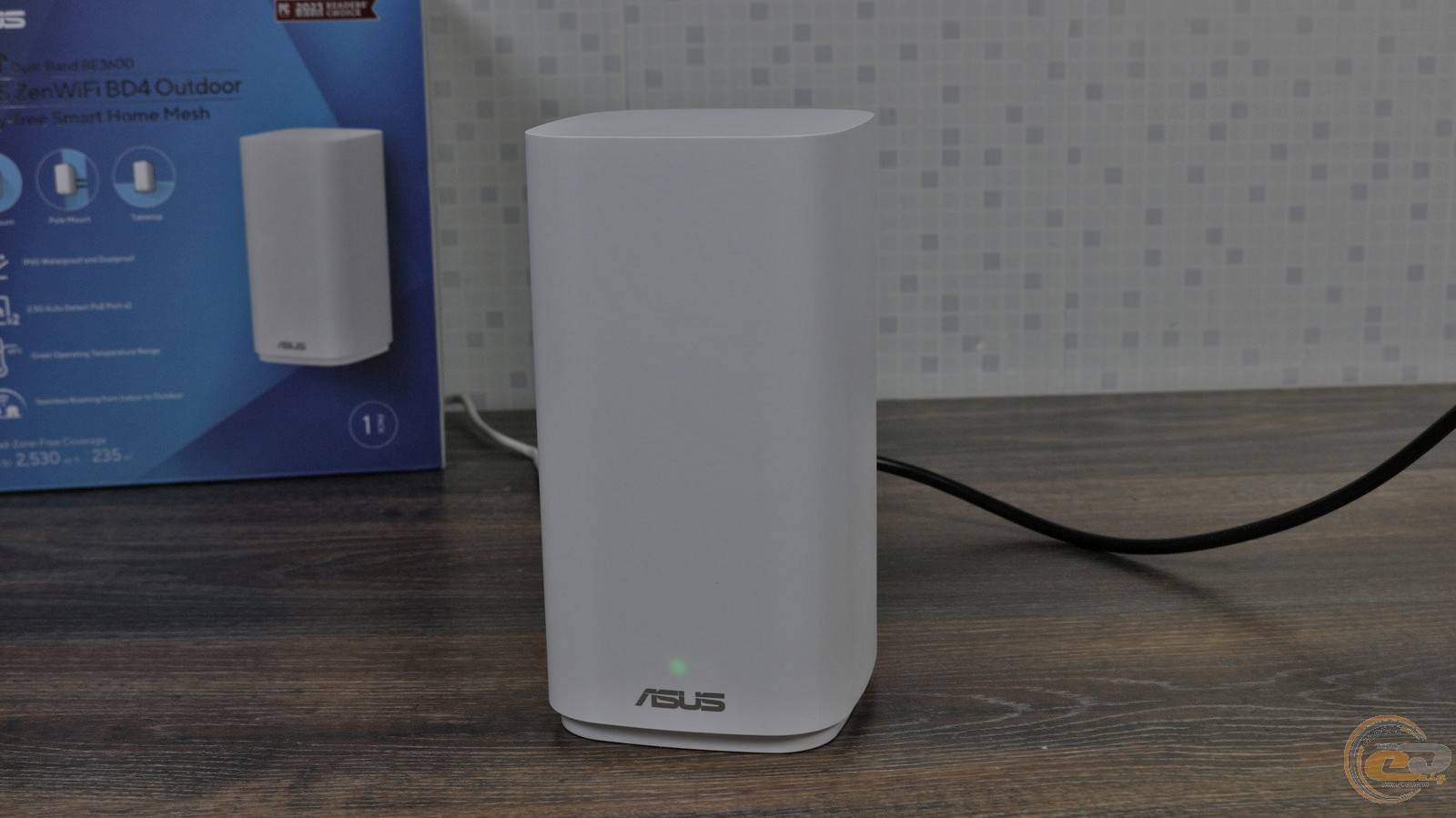

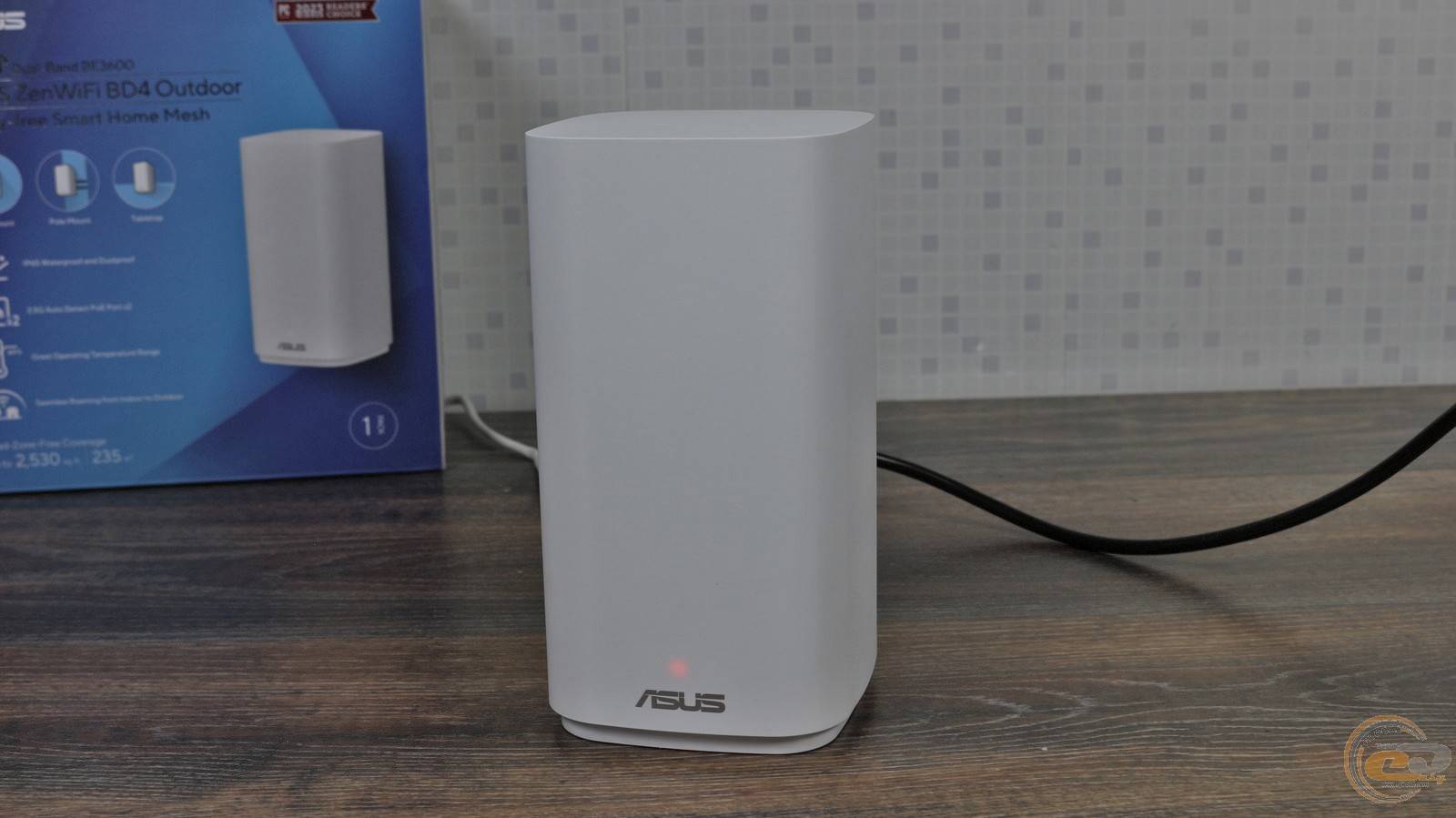

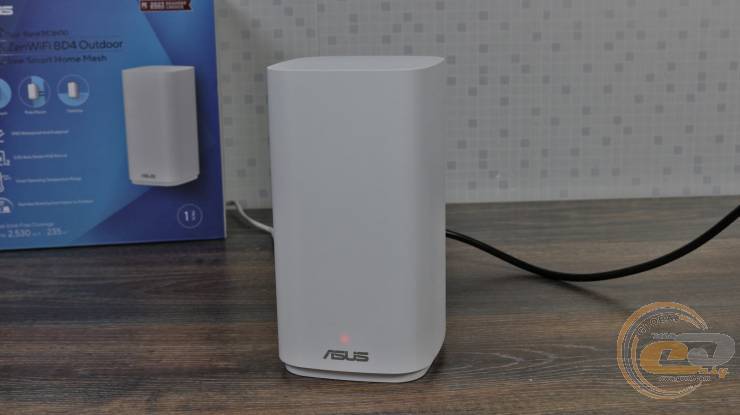

На фронтальній панелі ASUS ZenWiFi BD4 Outdoor є ще один прихований елемент, який стає помітним лише після подачі живлення, — світлодіодний індикатор. Синій його колір вказує на готовність до налаштувань, білий — на належну роботу, а червоний — на відсутність інтернет-з’єднання.

Бокові, тильна та верхня панелі позбавлені будь-яких елементів — тут немає навіть перфорацій.

Натомість, у порівнянні з ASUS ZenWiFi BD4, з’явилася додаткова опція — комплектне пластикове кріплення для настінного монтажу. У ньому передбачені три отвори із гумовими заглушками для підведення кабелів, а фіксується воно за допомогою пари гвинтів.

Крім того, пристрій можна встановити на столі чи іншій поверхні у звичний спосіб — для цього передбачені чотири м’які ніжки.

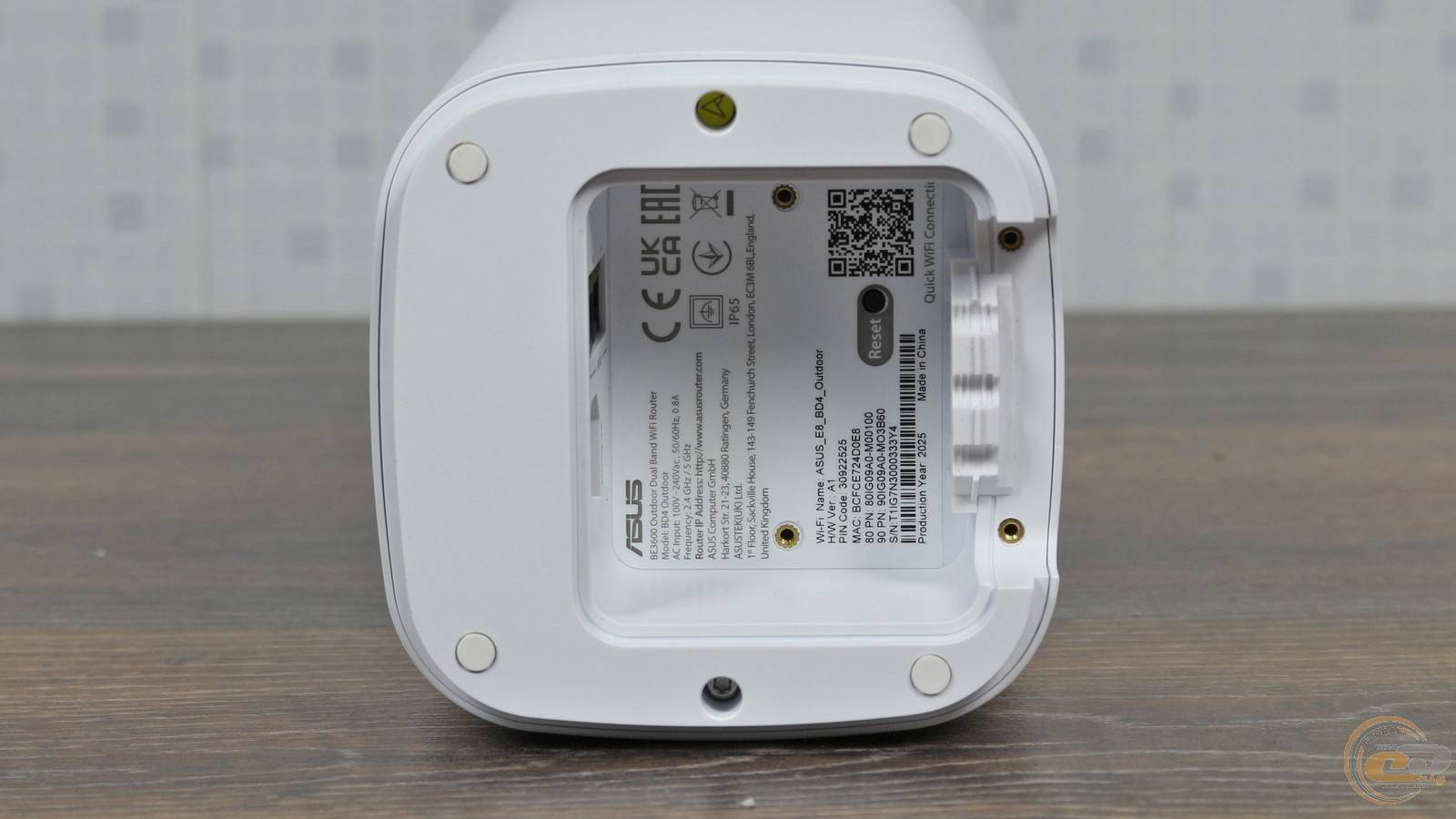

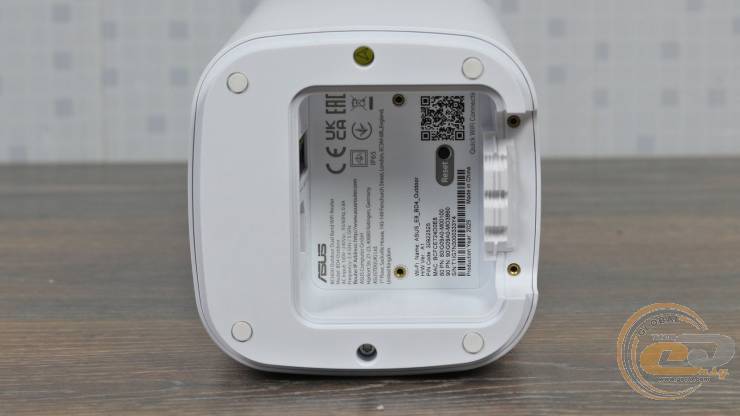

У заглибленні на нижній панелі розміщена наліпка з корисною інформацією, зокрема QR-кодом і паролем для під’єднання до встановленої «з коробки» Wi-Fi-мережі. Тут же прихована й єдина кнопка — Reset, призначена для скидання налаштувань.

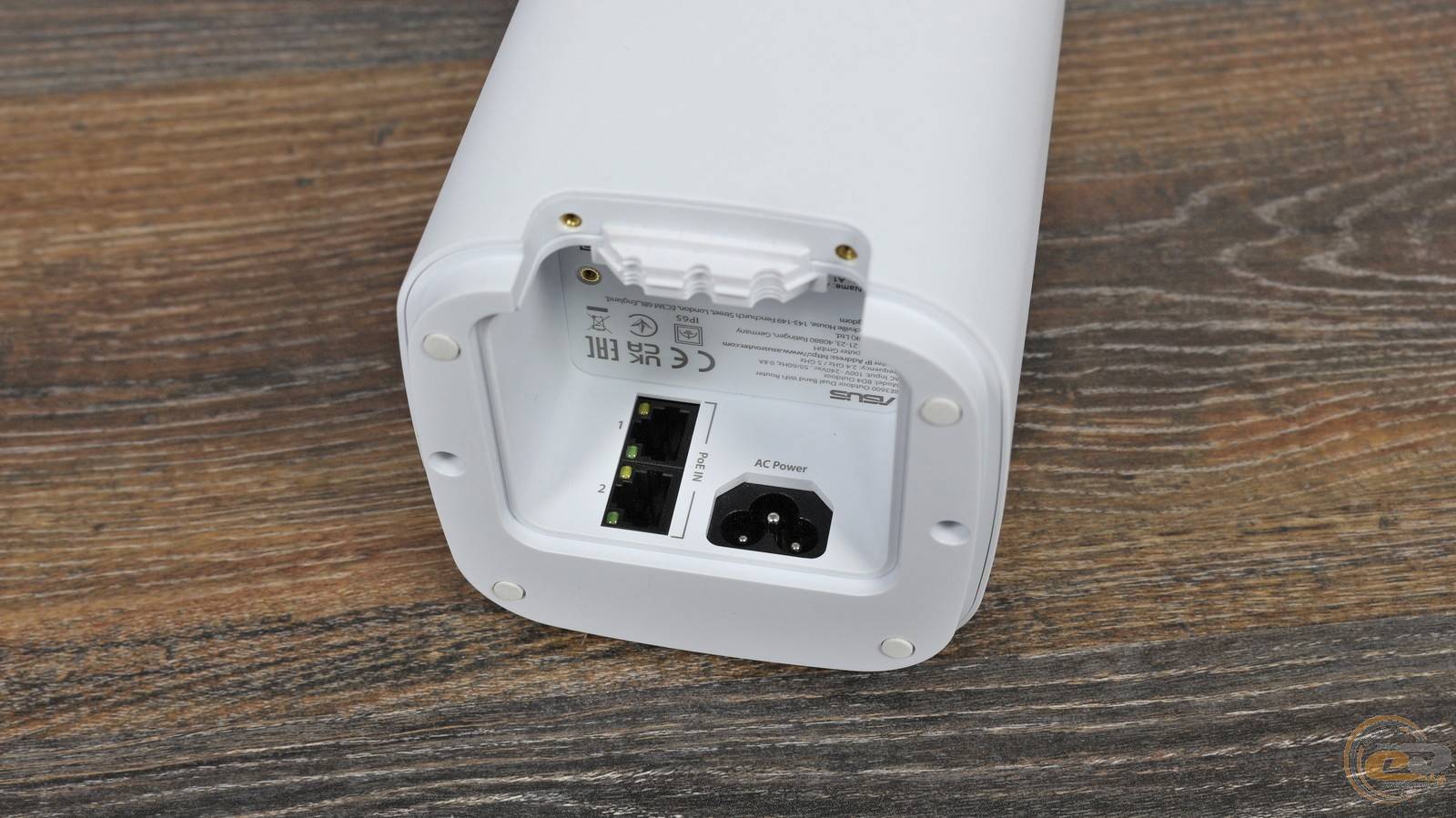

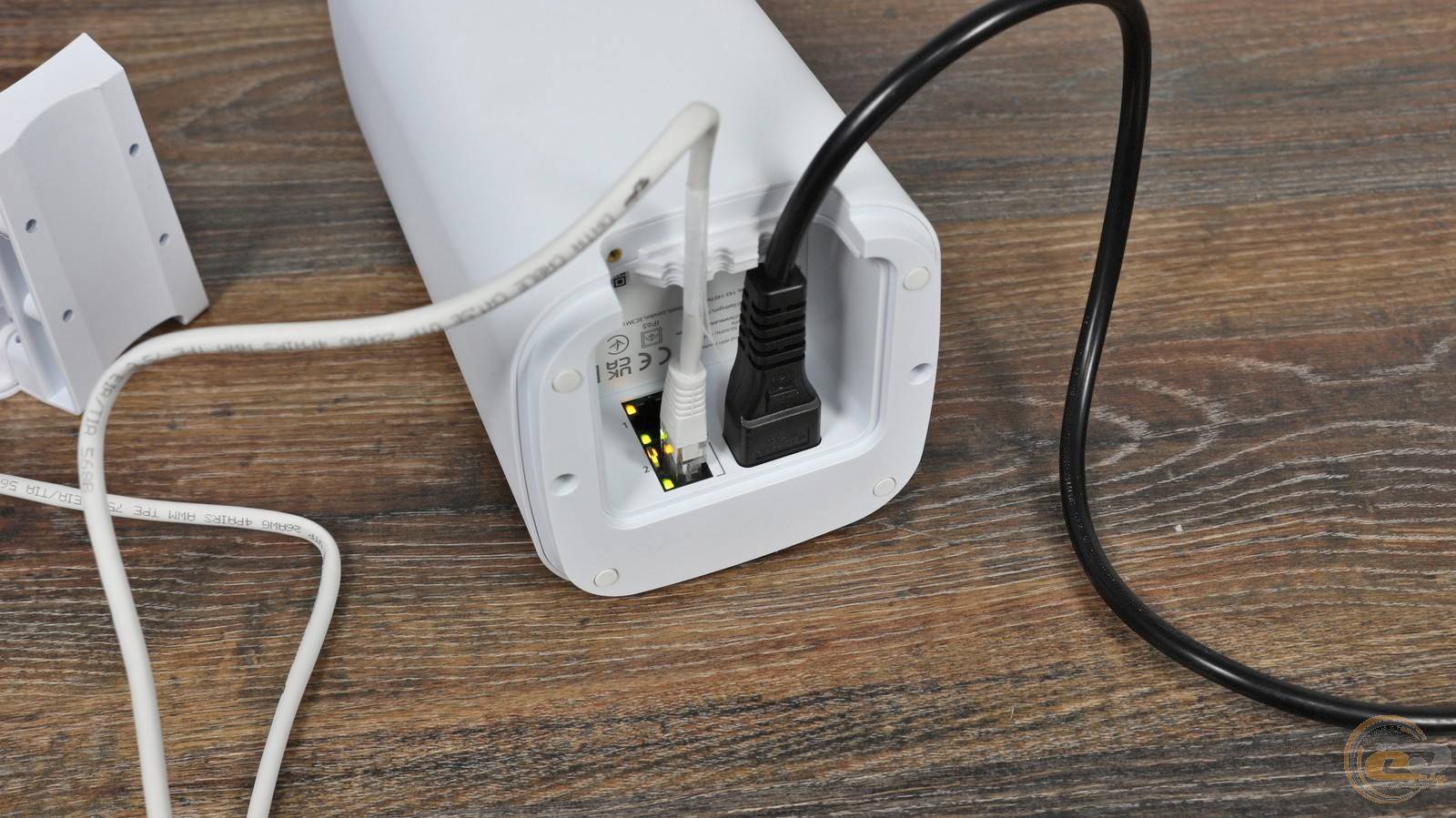

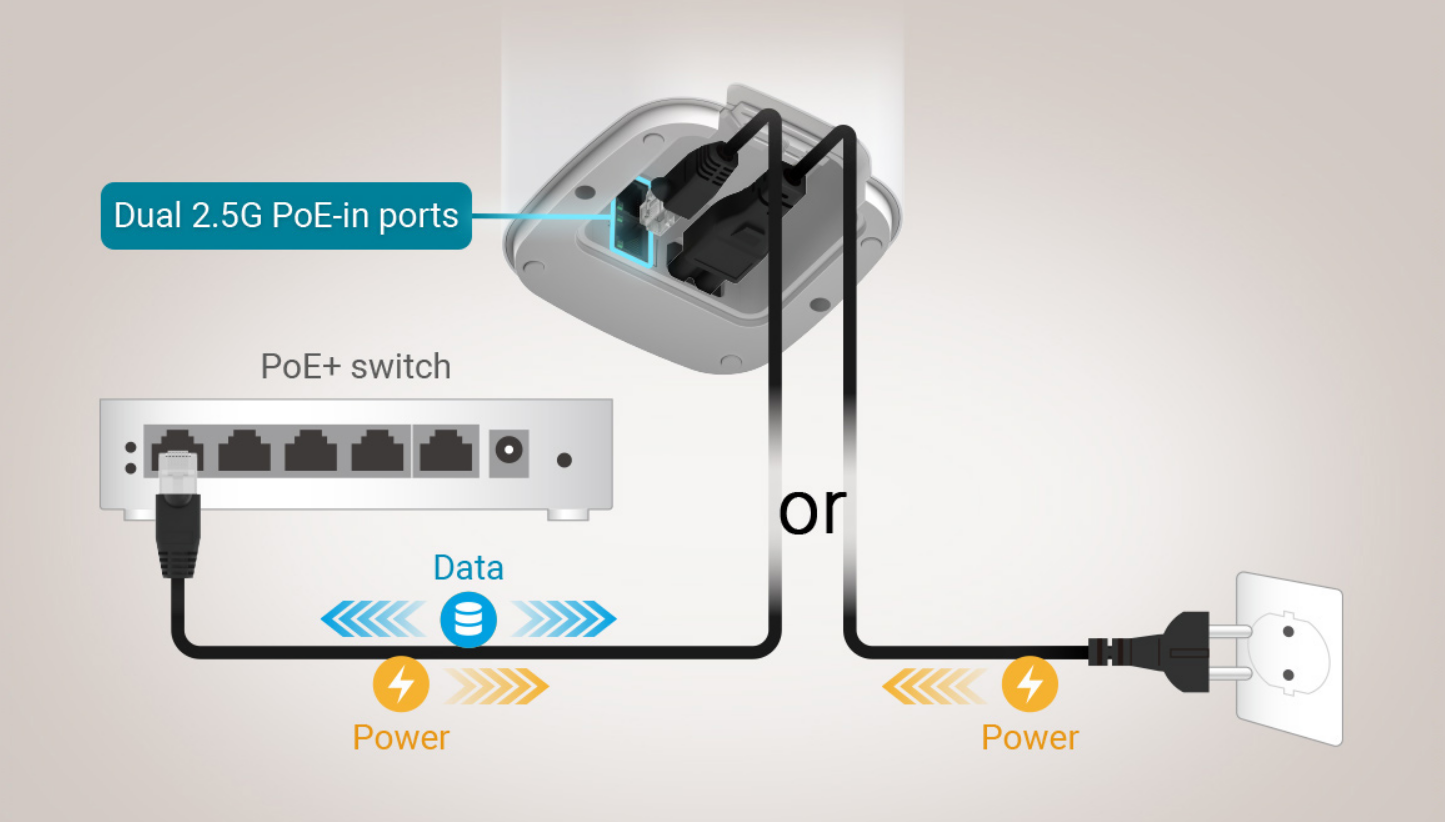

Поруч розташовані два мережеві роз’єми зі швидкістю 2,5 Гбіт/с та підтримкою живлення по Ethernet. Якщо ж PoE недоступне, можна скористатися окремим роз’ємом живлення та комплектним кабелем. ASUS ZenWiFi BD4 Outdoor підтримує підключення до електромереж у широкому діапазоні напруг — від 100 до 240 В.

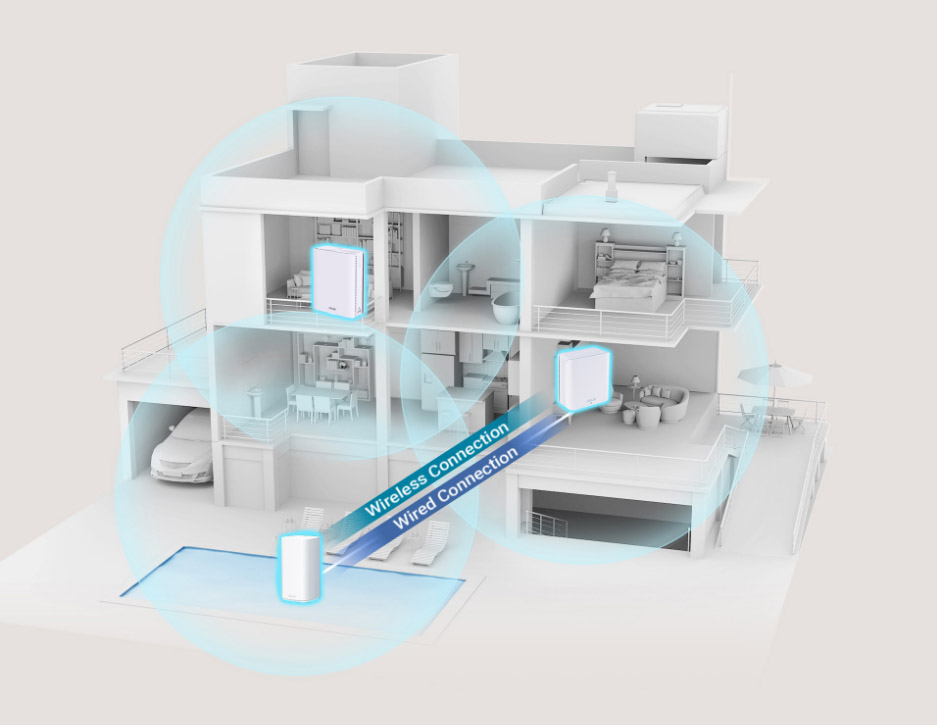

Завдяки автовизначенню обидва мережеві інтерфейси можуть працювати як у режимі WAN, так і LAN. Також їх можна використати для створення дротового backhaul-каналу між вузлами MESH-системи, що, у свою чергу, дозволить повністю надати пропускну здатність бездротових діапазонів для під’єднаних клієнтів.

Апаратна платформа та функціональні можливості

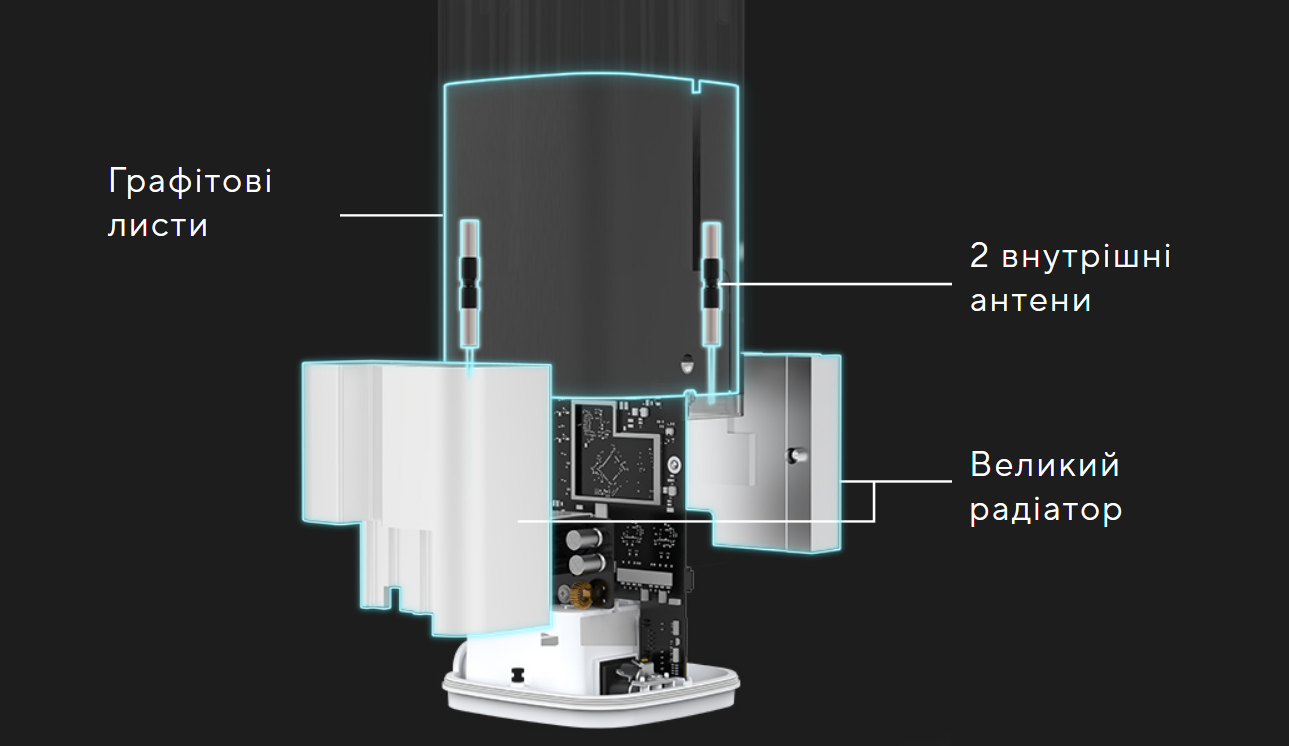

Наповнення та функціональні можливості ASUS ZenWiFi BD4 Outdoor багато у чому нагадують базову версію. 4-ядерний процесор з частотою 1,5 ГГц тут так само співпрацює із 512 МБ оперативної пам’яті та 128 МБ постійної. А от замість чотирьох внутрішніх антен використовуються дві, здатні покривати площу до 235 м².

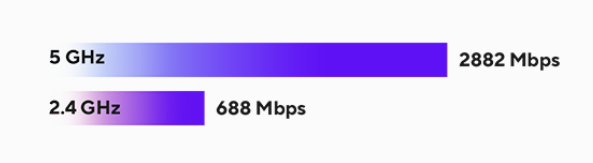

Сучасний стандарт Wi-Fi 7 (802.11be) реалізований у двох частотних діапазонах. У діапазоні 2,4 ГГц теоретична максимальна швидкість передачі даних становить 688 Мбіт/с, тоді як у 5 ГГц — 2882 Мбіт/с.

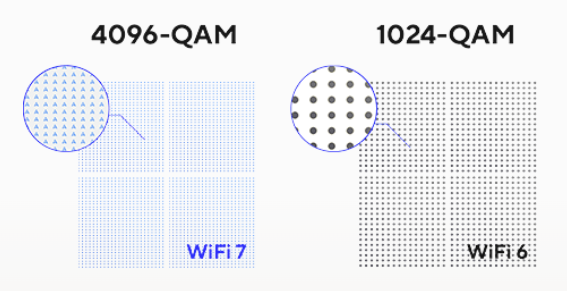

Сумарно отримуємо 3570 Мбіт/с, що відповідає класу BE3600. Цей показник, на 20% вищий порівняно з AX3000, став можливим завдяки використанню модуляції 4K-QAM замість 1K-QAM у Wi-Fi 6.

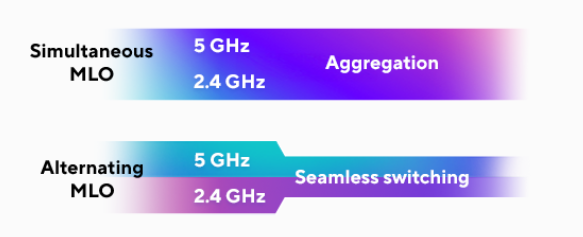

На додачу Wi-Fi 7 дозволяє об’єднати два частотні діапазони в один завдяки технології MLO.

ASUS ZenWiFi BD4 Outdoor доступний у продажі лише у вигляді одиночного пристрою (W-1-PK). Його можна використовувати в якості самостійного роутера або ж додати у вже існуючу мережу за допомогою технології ASUS AiMesh. В останньому випадку перемикання клієнтів між вузлами відбувається автоматично та непомітно.

Особливості, що роблять пристрій Outdoor, полягають у його можливості працювати на вулиці. Саме тому тут з’явилася підтримка PoE, але не лише вона. Новинка відповідає стандарту IP65, що гарантує повний захист від пилу та водяних струменів під тиском, наприклад дощу або миття. Це й пояснює відсутність отворів у корпусі. Є тут також і захист від електростатичного розряду та підтримка широкого діапазону робочих температур — від -30°C до 60°C.

А ось ще деякі переваги тестованої MESH-системи:

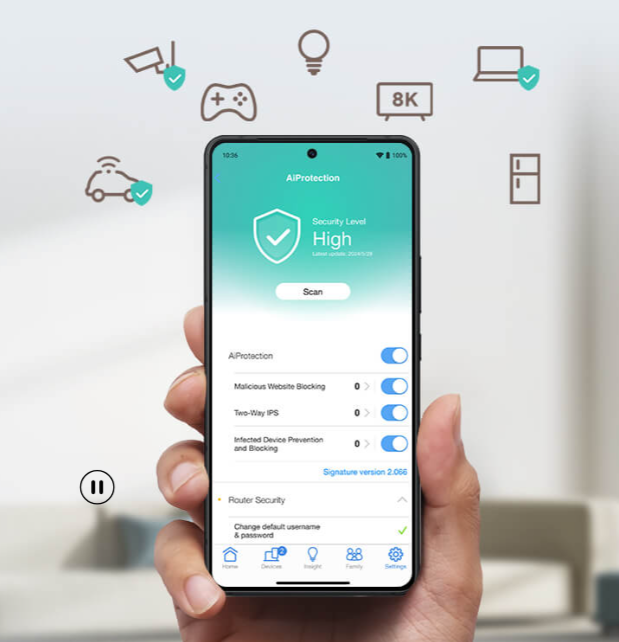

• комплексний трирівневий захист ASUS AiProtection з простим налаштуванням;

• майстер ASUS Smart Home Master спрощує створення окремих мереж (SSID) і підключення до них, а також допомагає реалізувати батьківський контроль;

• підтримку кількох VPN-протоколів, зокрема найсучасніший WireGguard;

• можливість налаштування параметрів за допомогою додатка ASUS Router, доступного для Android та iOS.

Налаштування

Для зміни параметрів у веб-інтерфейсі достатньо відкрити у браузері адресу http://www.asusrouter.com або скористатися додатком ASUS Router. А при налаштуванні пристрою в якості вузла його радять розташувати на відстані хоча б 1 метр від основного роутера.

Вже звичний веб-інтерфейс відкриває доступ до моніторингу завантаженості процесора та пам’яті, налаштування головних, гостьових та інших видів мереж, безпекових функцій AiProtection, батьківського контролю, брандмауера, QoS, VPN та багато іншого.

Тестування

MESH-система ASUS ZenWiFi BD4 Outdoor тестувалася різними методами передачі даних, при цьому дотримувалися такі умови:

• тестування відбувалося на відстані не менше 3 метрів між пристроями;
• пропускна здатність каналу Wi-Fi замірялася на частотах 2,4 та 5 ГГц;
• пропускна здатність дротового сегменту вимірювалася в умовах неекранованої витої пари;
• для тестування використовувався Wi-Fi-адаптер стандарту Wi-Fi 7 ASUS ROG USB-BE92 та материнська плата ASUS TUF GAMING Z890-PLUS WIFI.

Порівняльне тестування працездатності на частоті 2,4 ГГц



Потік даних в обох напрямках



Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

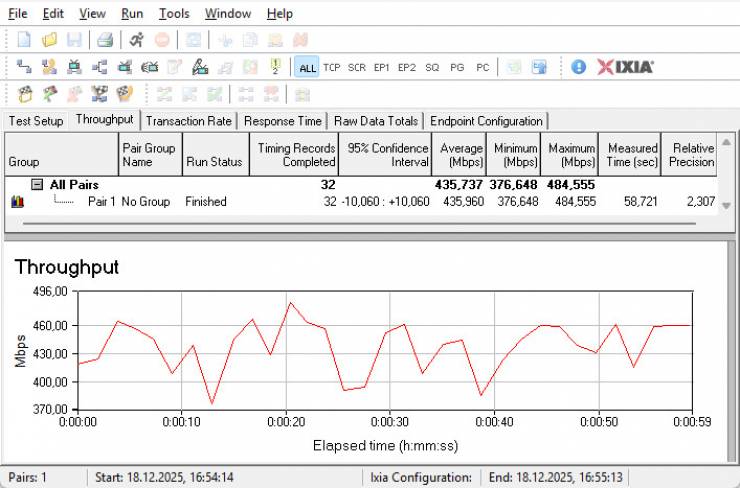

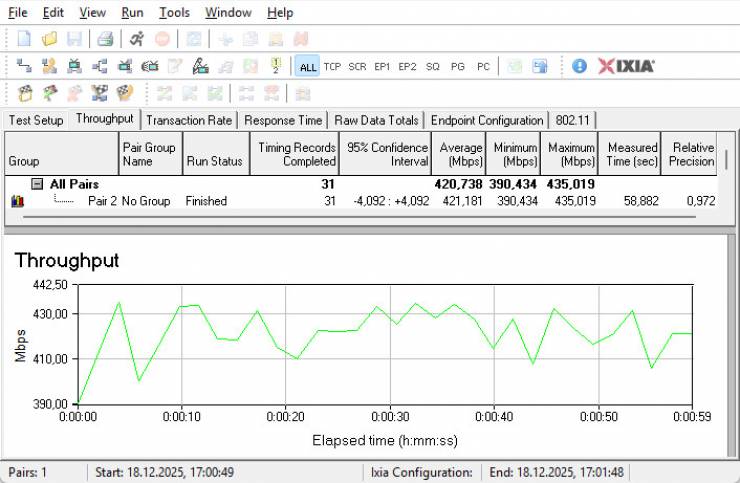

Показники у діапазоні 2,4 ГГц дуже високі. Сума середніх швидкостей у двох напрямках склала 419 Мбіт/с, а в одному — 436 Мбіт/с. Це відмінні значення, які виявилися вищими, аніж у набору ASUS ZenWiFi BD4 аналогічного класу.

Порівняльне тестування працездатності на частоті 5 ГГц



Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

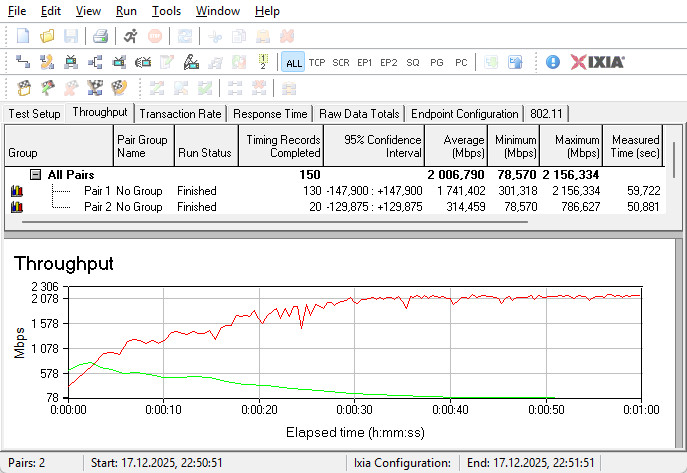

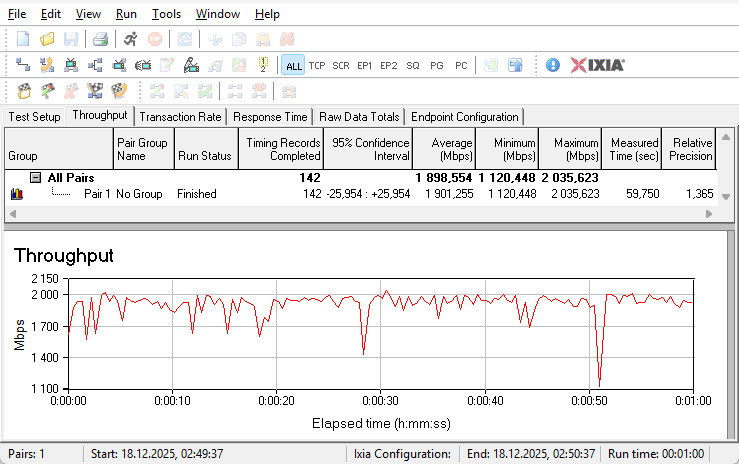

В більш продуктивному діапазоні 5 ГГц сума середніх швидкостей у обох напрямках також була гідною — 2007 Мбіт/с. В одному ж напрямку маємо до 1899 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

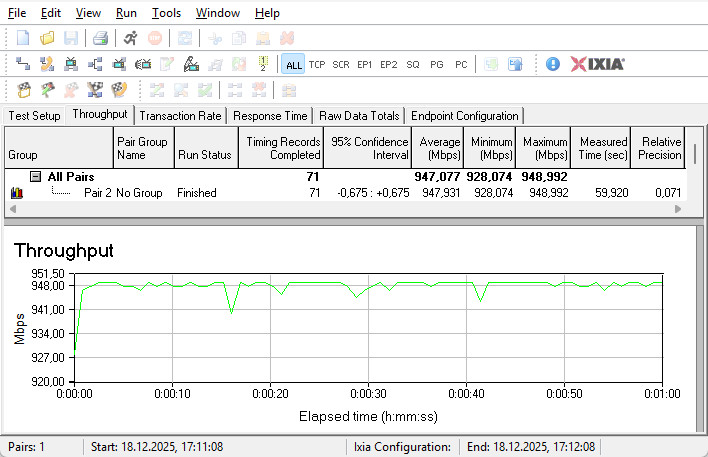

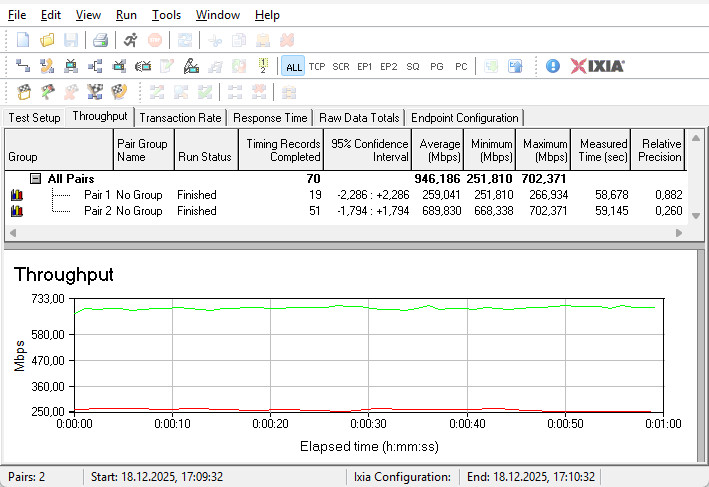

Виробник не вказує тип реалізації NAT-служби (апаратна чи програмна). Сума середніх швидкостей у двох напрямках та максимальна швидкість в одному становили 946-947 Мбіт/с.

Підсумки

ASUS ZenWiFi BD4 Outdoor вирізняється серед інших MESH-систем можливістю встановлення поза приміщеннями. Для цього він отримав корпус із захистом IP65 від пилу та води, широкий діапазон робочих температур від -30°C до +60°C, настінне кріплення і можливість живлення через Ethernet (PoE), що зручно при розташуванні на віддалі від розетки.

Мережеві ж можливості порівняно з версією без приставки Outdoor не змінилися: два 2,5-гігабітні порти з автовизначеннями, підтримка Wi-Fi 7 у діапазонах 2,4 та 5 ГГц і швидкість класу BE3600. Ба більше, на практиці Outdoor-рішення продемонструвало навіть кращі показники у бездротовому сегменті.

І щодо ціни: якщо ASUS ZenWiFi BD4 1PK на момент написання цих рядків коштує ₴5129, то ASUS ZenWiFi BD4 Outdoor обійдеться на цілих 40% дорожче — близько ₴7329. Тож його варто купувати саме для використання в умовах, де потрібен захист від несприятливих погодних факторів. А для встановлення всередині приміщень більш вигідною буде стандартна модель. При цьому технологія ASUS AiMesh дозволяє комбінувати пристрої довільним чином, навіть у поєднанні з іншими MESH-системами чи роутерами виробника.

Переваги

• елегантний дизайн;
• підтримка стандарту Wi-Fi 7 (802.11be) та двох частотних діапазонів;
• гідний рівень продуктивності;
• два порти Ethernet з пропускною здатністю 2,5 Гбіт/с та функцією PoE;
• зручний та функціональний веб-інтерфейс;
• захист корпусу відповідно до стандарту IP65;
• широкий діапазон робочих температур — від -30°C до +60°C;
• можливість настінного кріплення;
• підтримка протоколу IPv6;
• підтримка технології ASUS AiMESH для зручного масштабування мережі;
• вбудований захисник ASUS AiProtection;
• для моніторингу та налаштування можна використовувати мобільний додаток або веб-інтерфейс.

Автор: Олесь Пахолок

Висловлюємо вдячність українському представництву компанії ASUS за надану для тестування MESH-систему.
