Огляд MESH-системи ASUS ZenWiFi BD4: Wi-Fi 7 на 600 м2

В наших руках побувало вже чимало роутерів із підтримкою Wi-Fi 7. Втім, якщо є потреба реалізувати сучасну бездротову мережу у великому будинку або офісі, одним маршрутизатором не обійтися — знадобиться кілька мережевих пристроїв.

Саме тому дводіапазонна MESH-система ASUS ZenWiFi BD4 класу BE3600 включає до свого складу одразу три вузли, здатні забезпечити покриття на значній площі — до 600 м². Крім того, вона може похвалитися низкою інших особливостей, які роблять її налаштування максимально простим, а користування — безпечним.

Про це та багато іншого читайте далі в матеріалі.

Специфікація

Модель	ASUS ZenWiFi BD4 (W-3-PK)
Тип	Дводіапазонна MESH-система
Клас пристрою	BE3600
Стандарти бездротового зв’язку	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Підтримувані частотні діапазони	2,4 / 5 ГГц
Максимальна пропускна здатність	300 Мбіт/с (2,4 ГГц, 802.11n) 1083 Мбіт/с (5 ГГц, 802.11ac) 574 Мбіт/с (2,4 ГГц, 802.11ax) 1201 Мбіт/с (5 ГГц, 802.11ax)  688 Мбіт/с (2,4 ГГц, 802.11be)  2882 Мбіт/с (5 ГГц, 802.11be)
Антени кожного вузла	4 х внутрішні
Зовнішні інтерфейси кожного вузла	2 х RJ45 (10/100/1000/2500 WAN/LAN з автовизначенням)
Процесор	4 ядра х 1,5 ГГц
Об’єм пам’яті оперативної / постійної	512 МБ / 128 МБ
Кнопки	Power, Reset, WPS
Захист бездротової мережі	WPA/WPA2/WPA3-Personal WPA/WPA2/WPA3-Enterprise  WPS
Підтримувані протоколи	IPv4, IPv6
Блок живлення	18 Вт (12 В, 1,5 А)
Розміри	140 х 140 х 70 мм
Маса	511 г
Гарантія	3 роки
Підтримувані операційні системи	Windows 7 і новіші Mac OS X і новіші Linux
Сторінка пристрою	ASUS ZenWiFi BD4
Сайт виробника	ASUS

Пакування та комплект постачання

Традиційно для пристроїв ASUS коробка водночас красива й інформативна. Окремим логотипом підкреслено той факт, що лінійка MESH-систем ASUS ZenWiFi отримала нагороду «Вибір читача-2023» інтернет-ресурсу pcmag.com у категорії роутерів та NAS-пристроїв для дому.

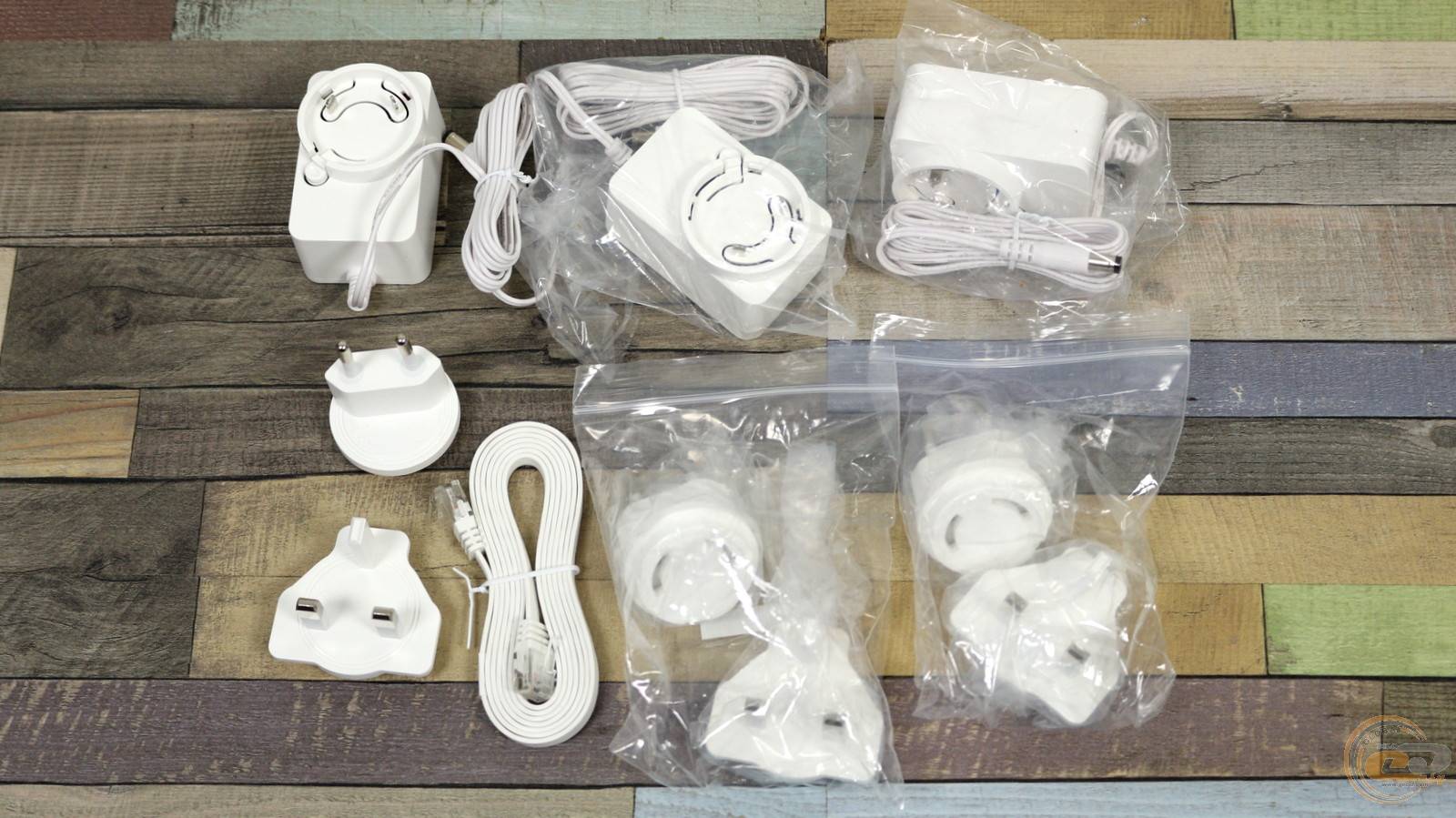

Її наповнення включає паперову документацію, плоский патч-корд і три блоки живлення зі знімними вилками різних стандартів.

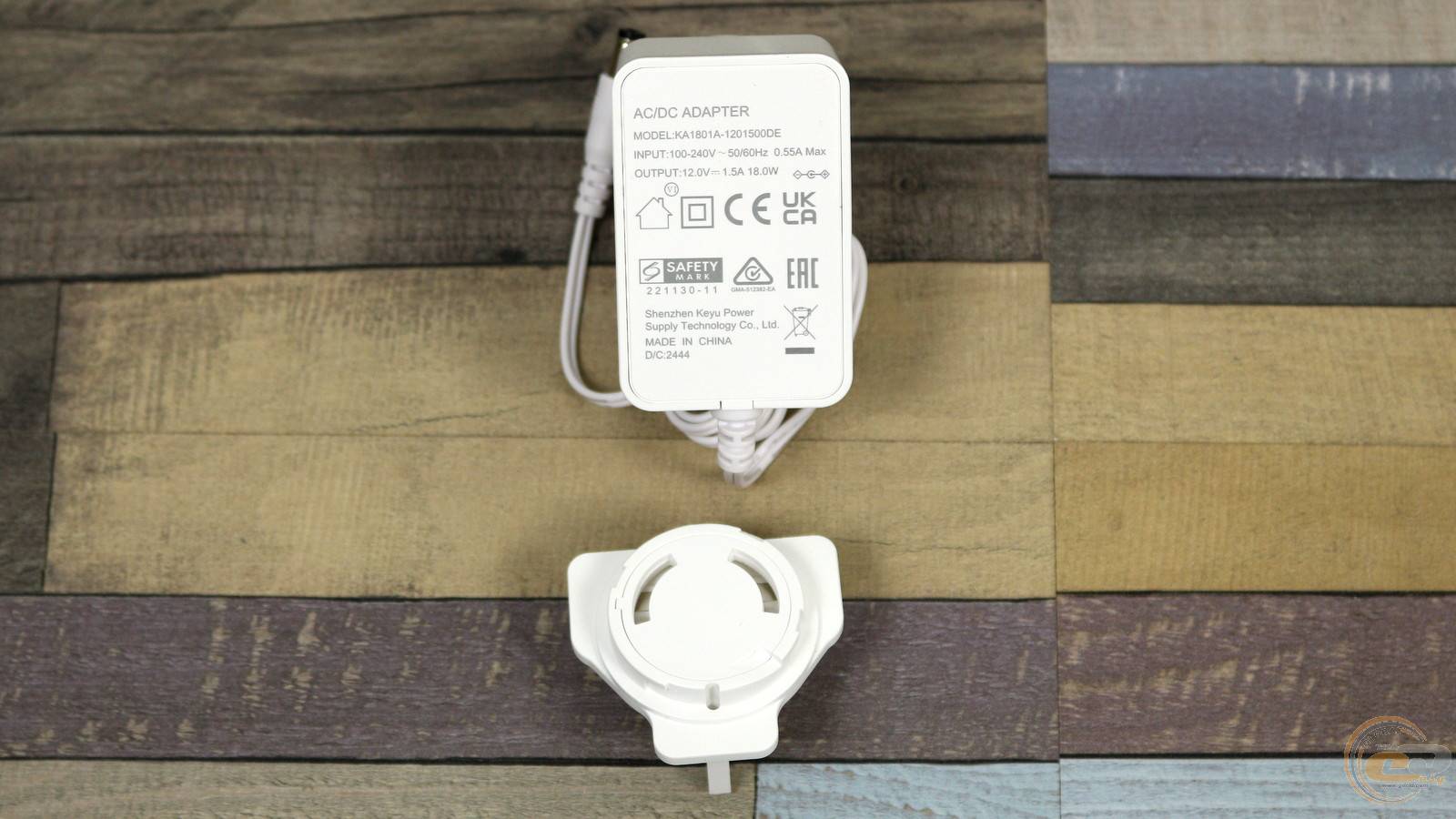

Комплектні джерела мають потужність 18 Вт. За потреби вхідну напругу +12В можна отримати при живленні від павербанка та або ДБЖ для роутерів.

Зовнішній вигляд

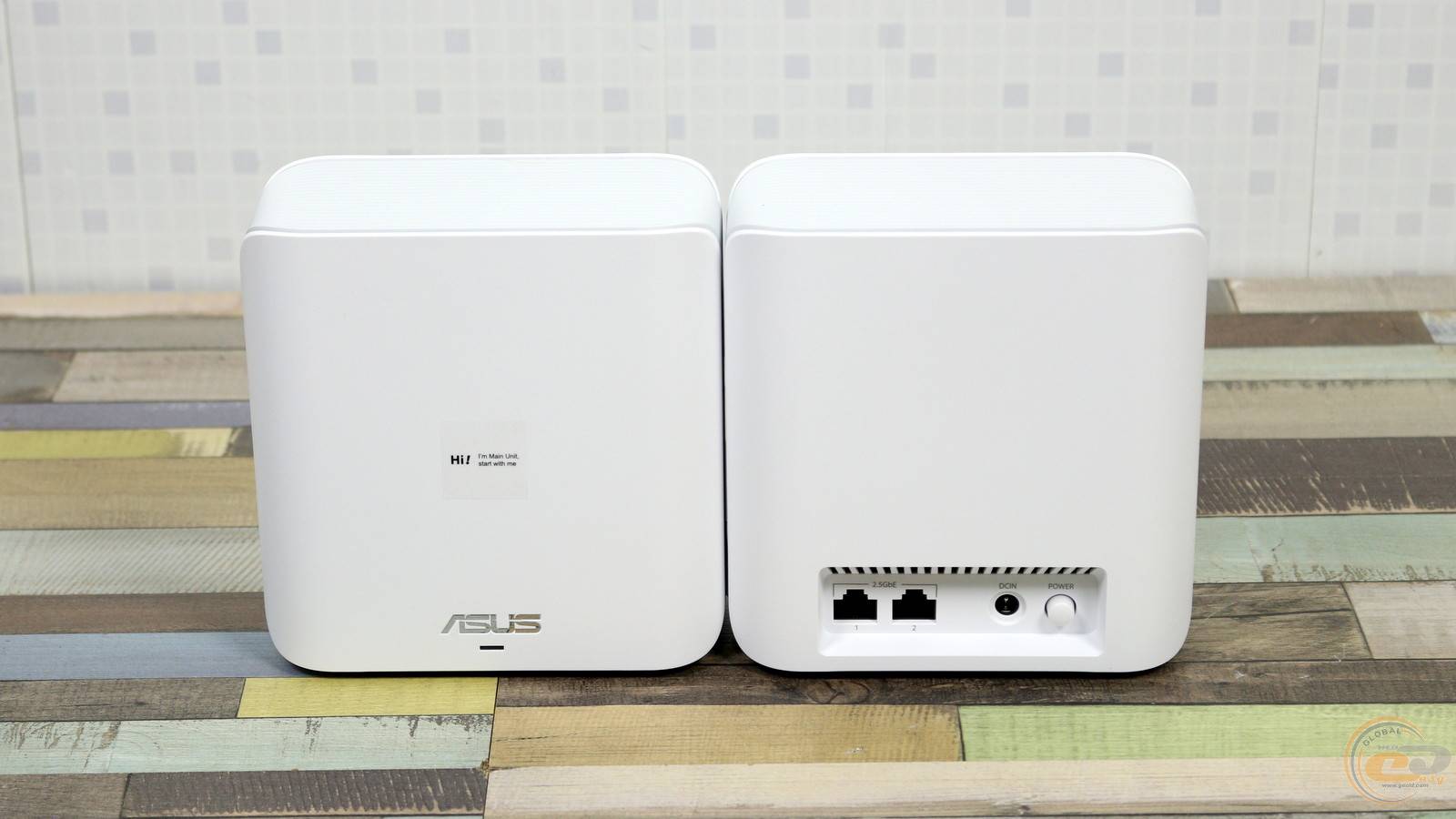

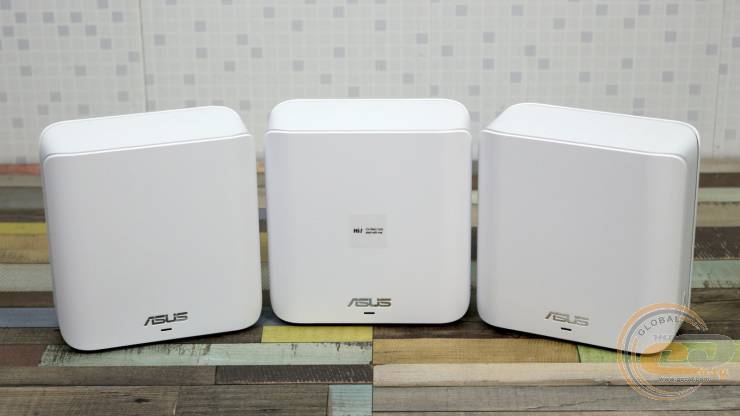

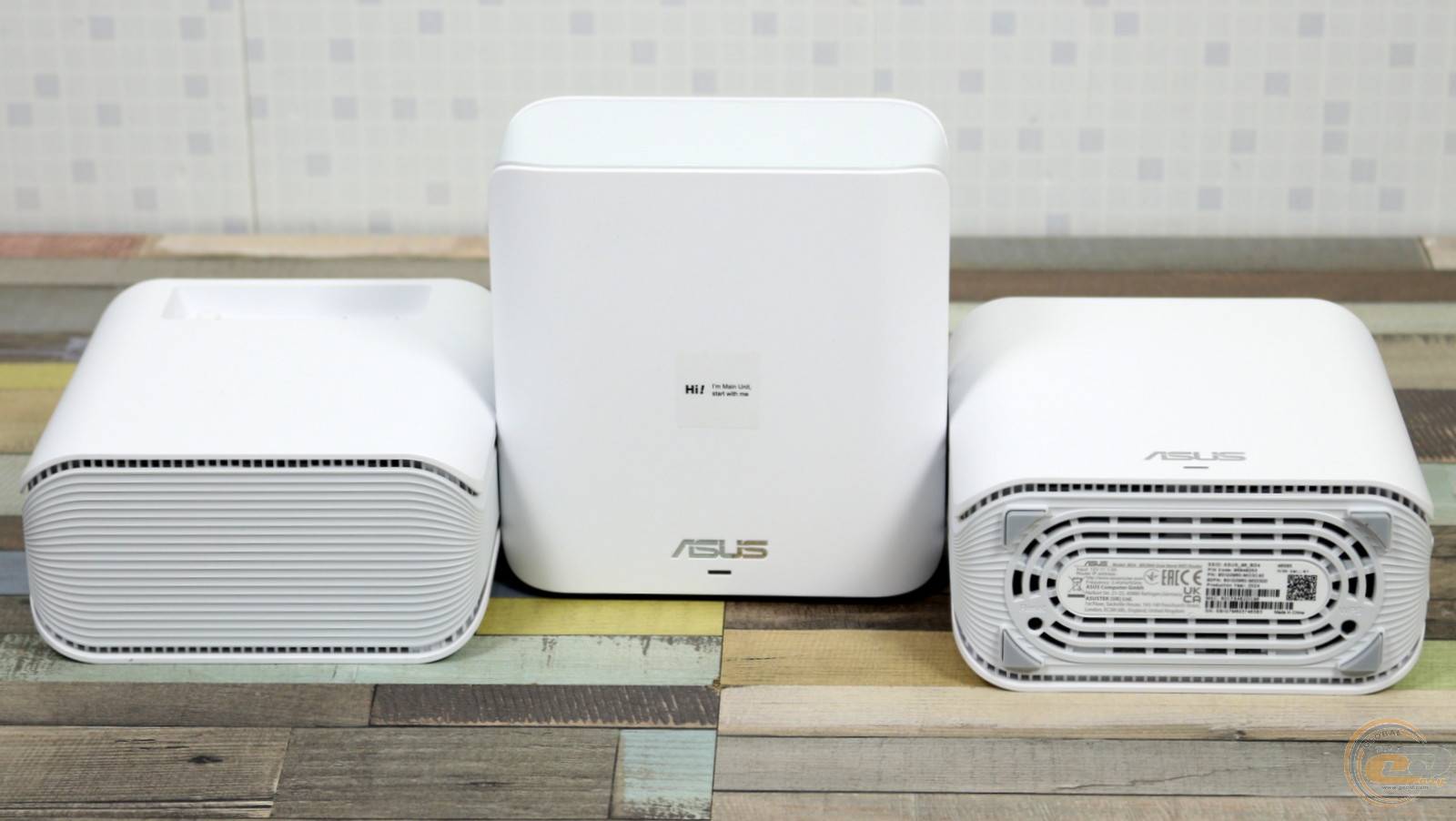

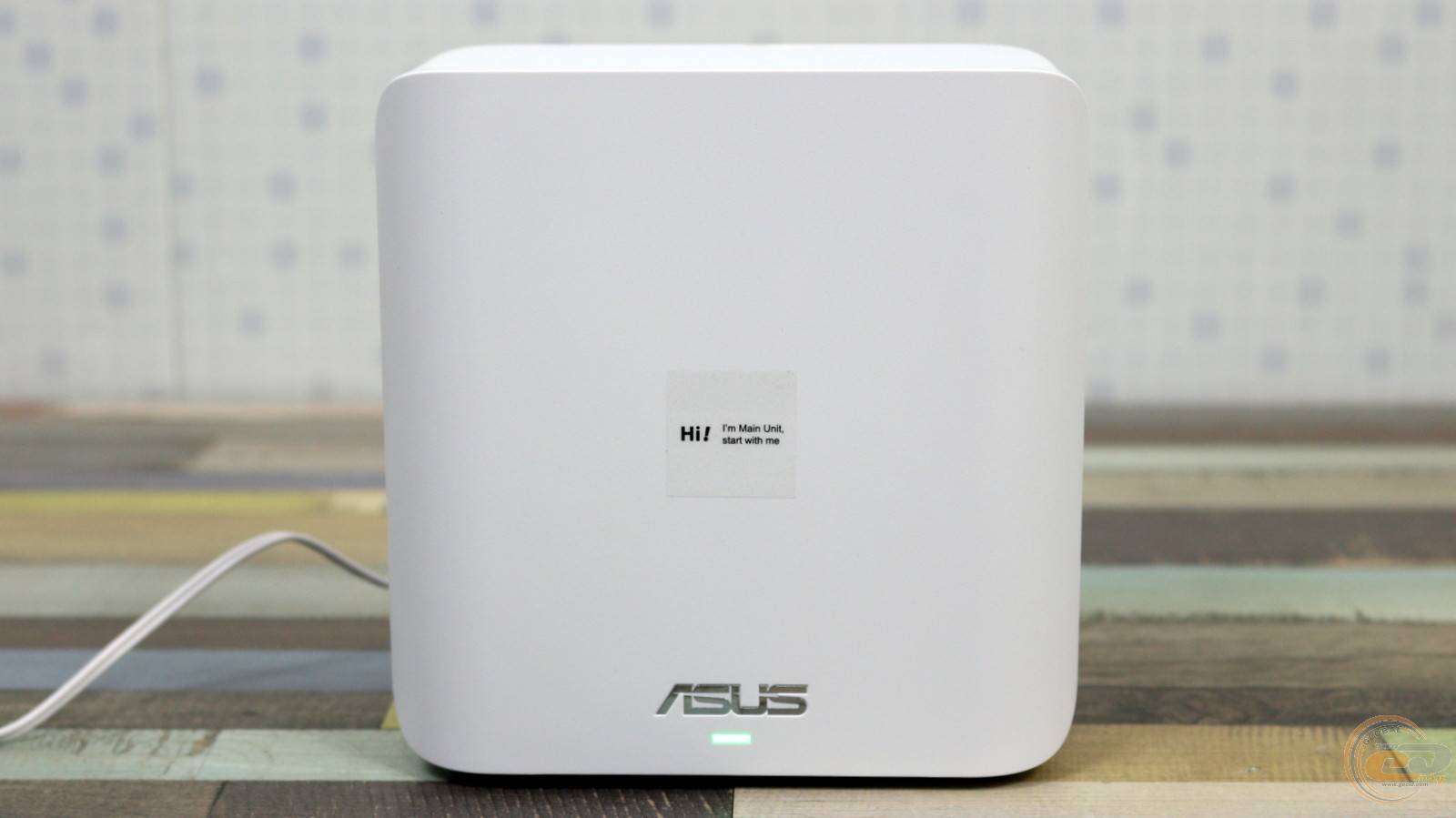

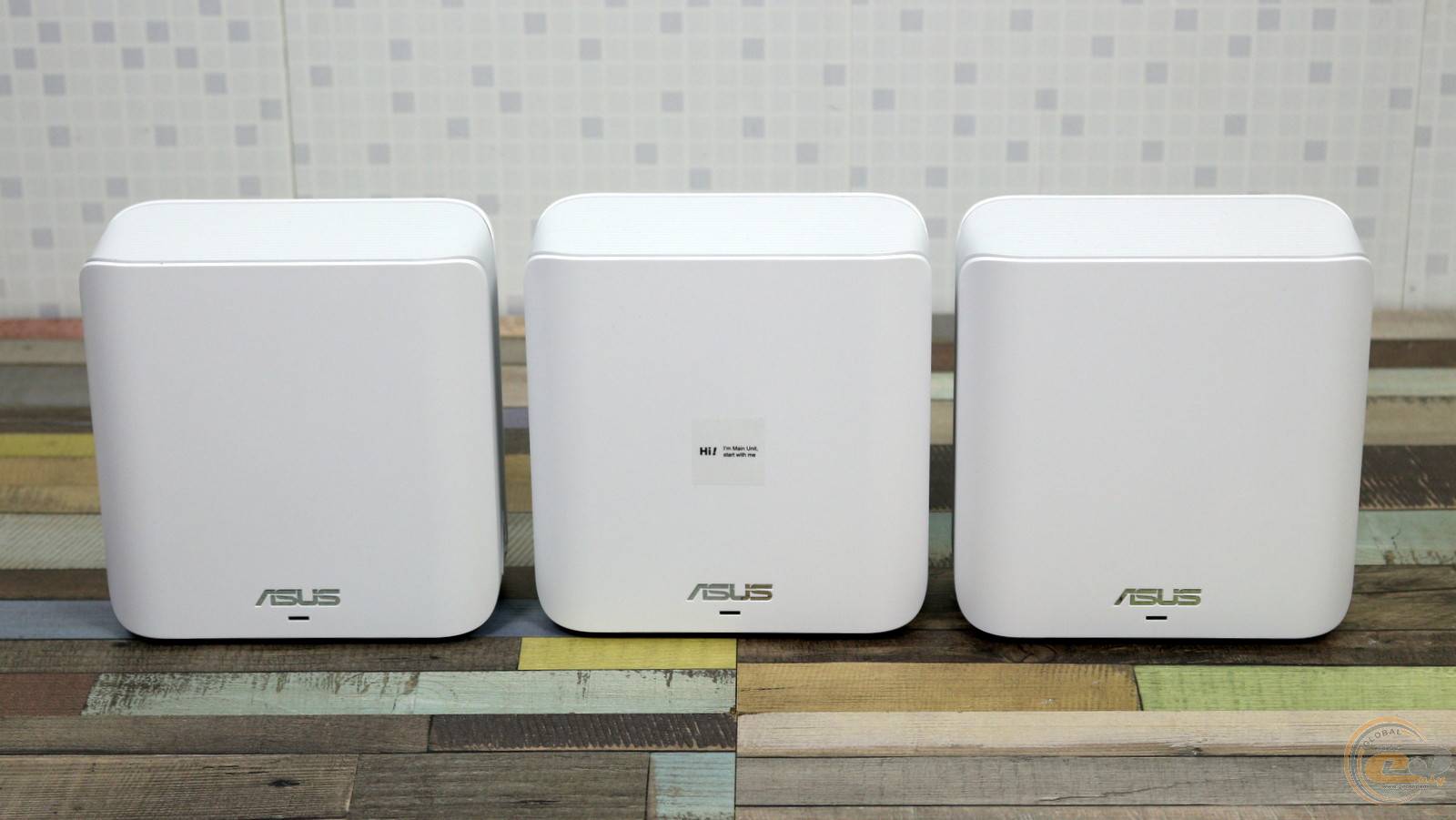

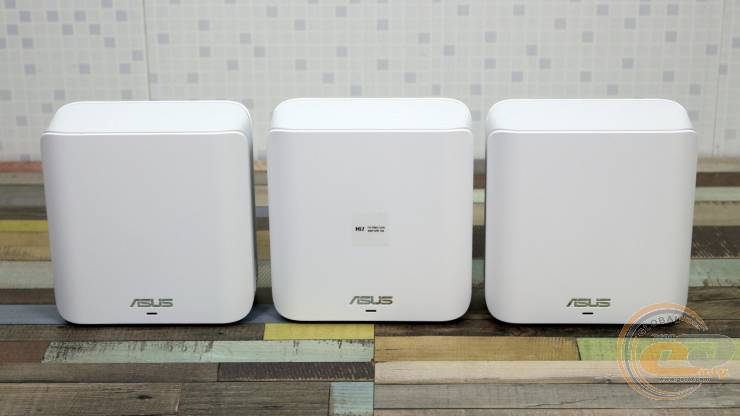

Впізнати «почерк» дизайнерів ASUS нескладно — виконане в білому кольорі тріо вузлів ASUS ZenWiFi BD4 нагадує інші MESH-системи стандарту Wi-Fi 6, які побували у нас раніше. Етикетка на одному із пристроїв вказує на головний вузол, тож усі налаштування системи необхідно виконувати через нього.

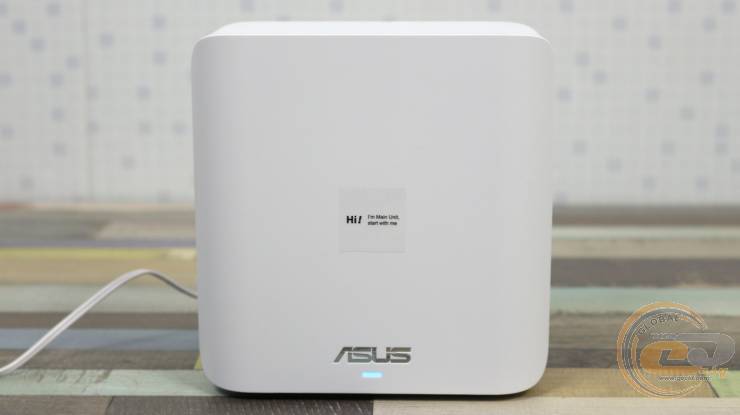

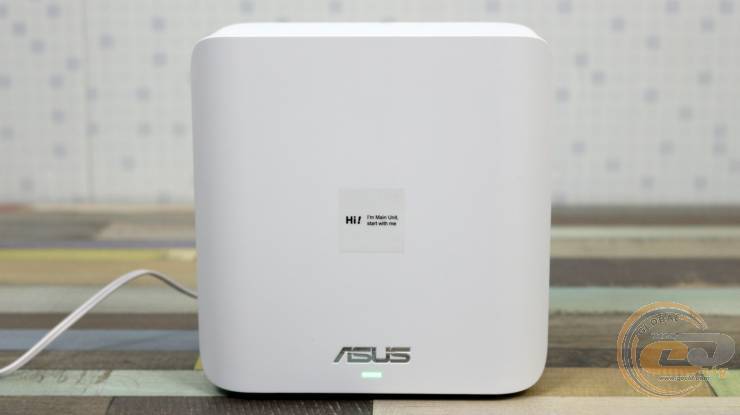

Окрім логотипа виробника, на лицьовій стороні кожного із трійки передбачений світлодіодний індикатор. Синій його колір вказує на готовність до налаштувань, білий — на належну роботу, жовтий — на слабкий сигнал між вузлом і головним роутером, а червоний — на відсутність інтернет-з’єднання або з’єднання з головним пристроєм.

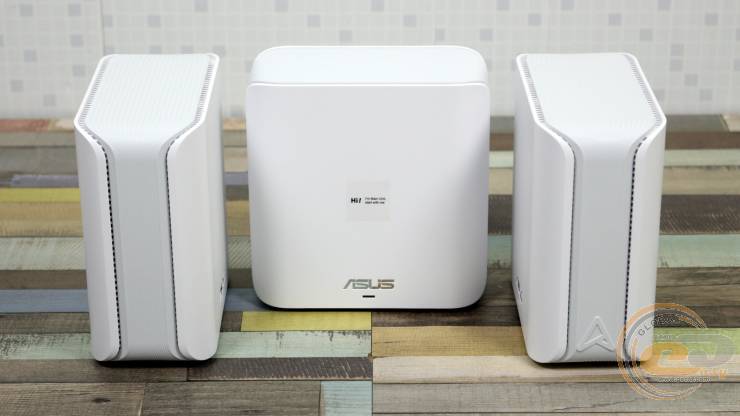

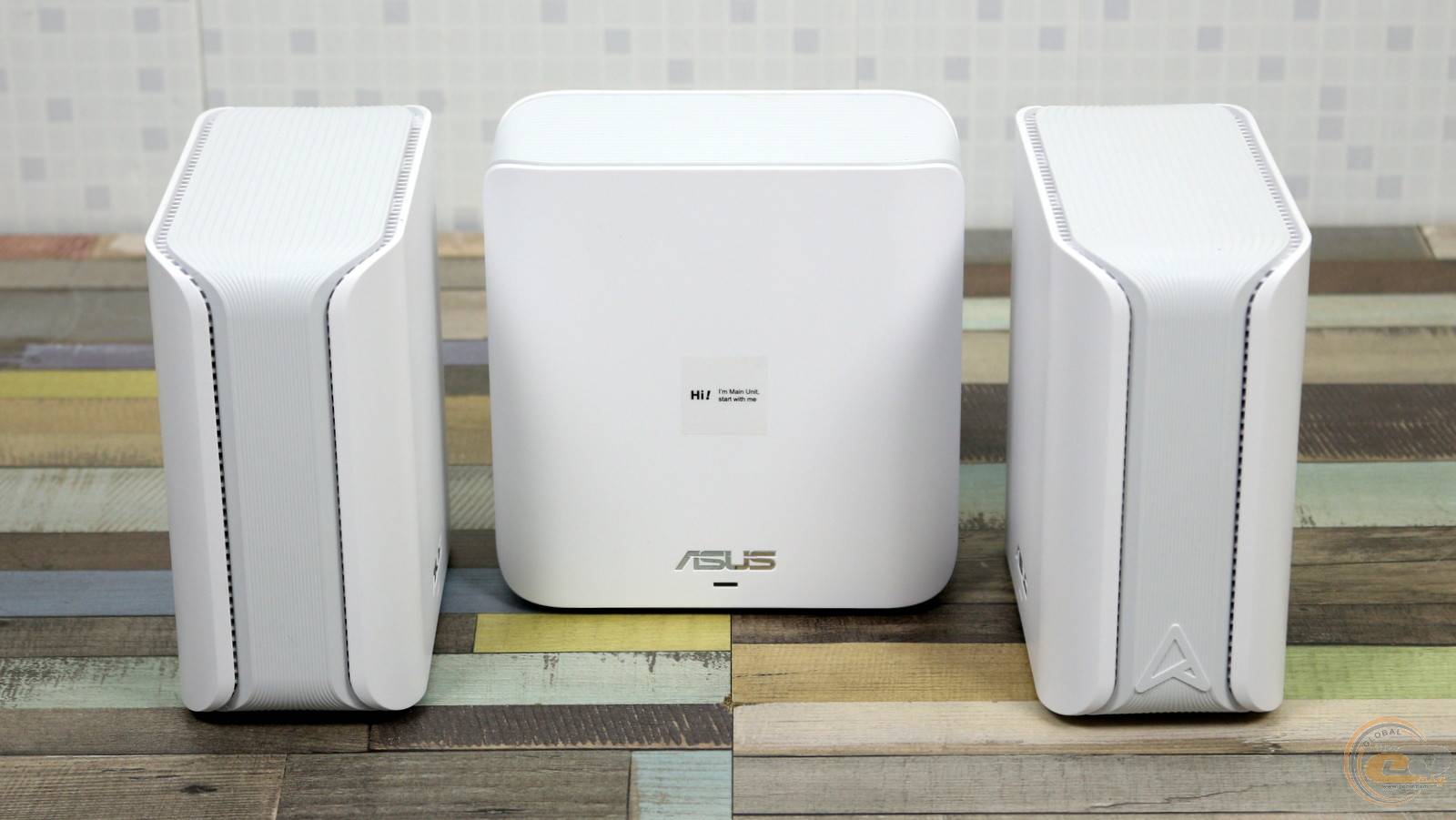

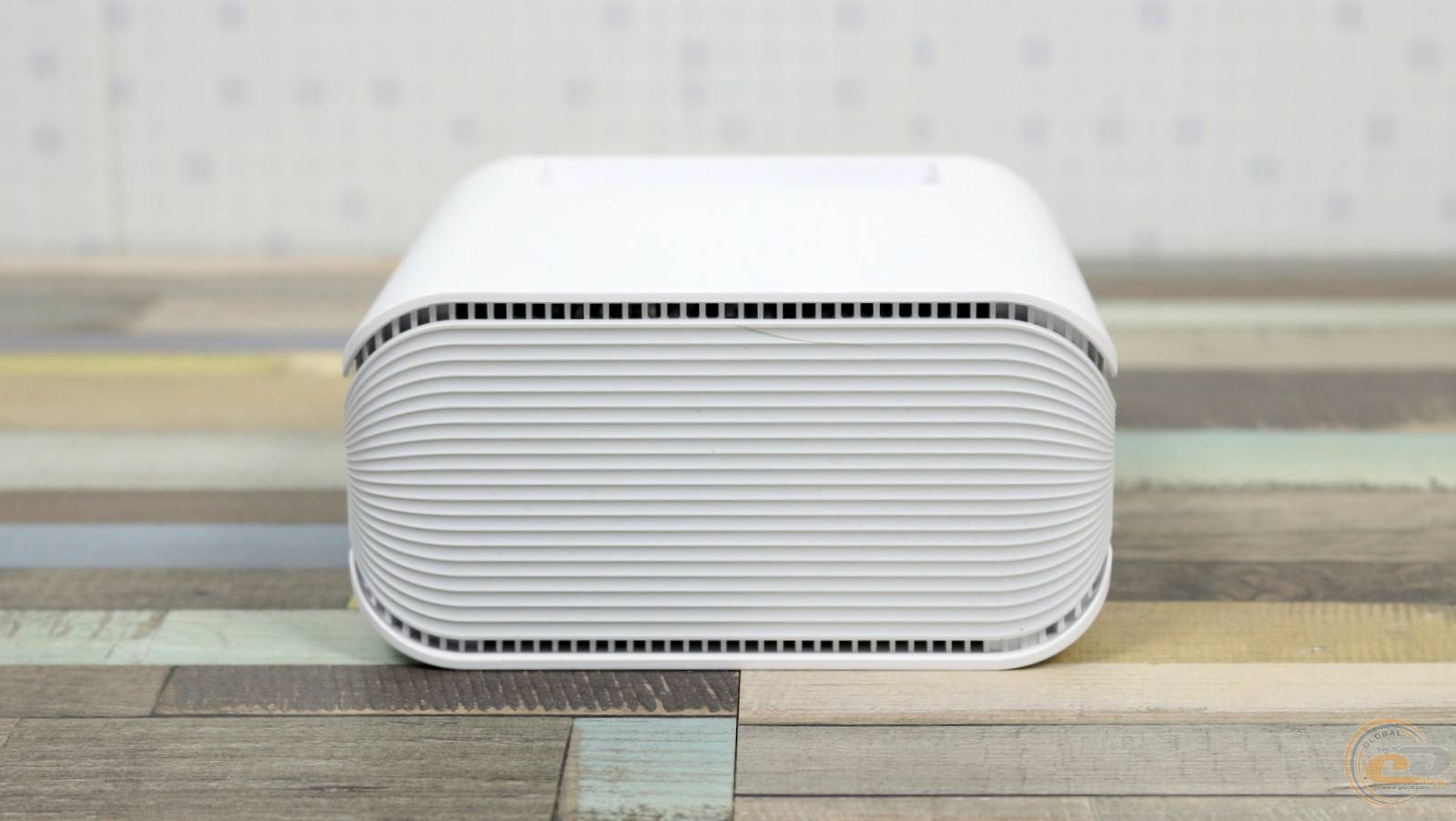

Боковини ASUS ZenWiFi BD4 позбавлені будь-яких корисних елементів, за винятком хіба що перфорацій, два ряди яких оточують кожен із пристроїв по периметру.

Це ж саме стосується й верхньої панелі.

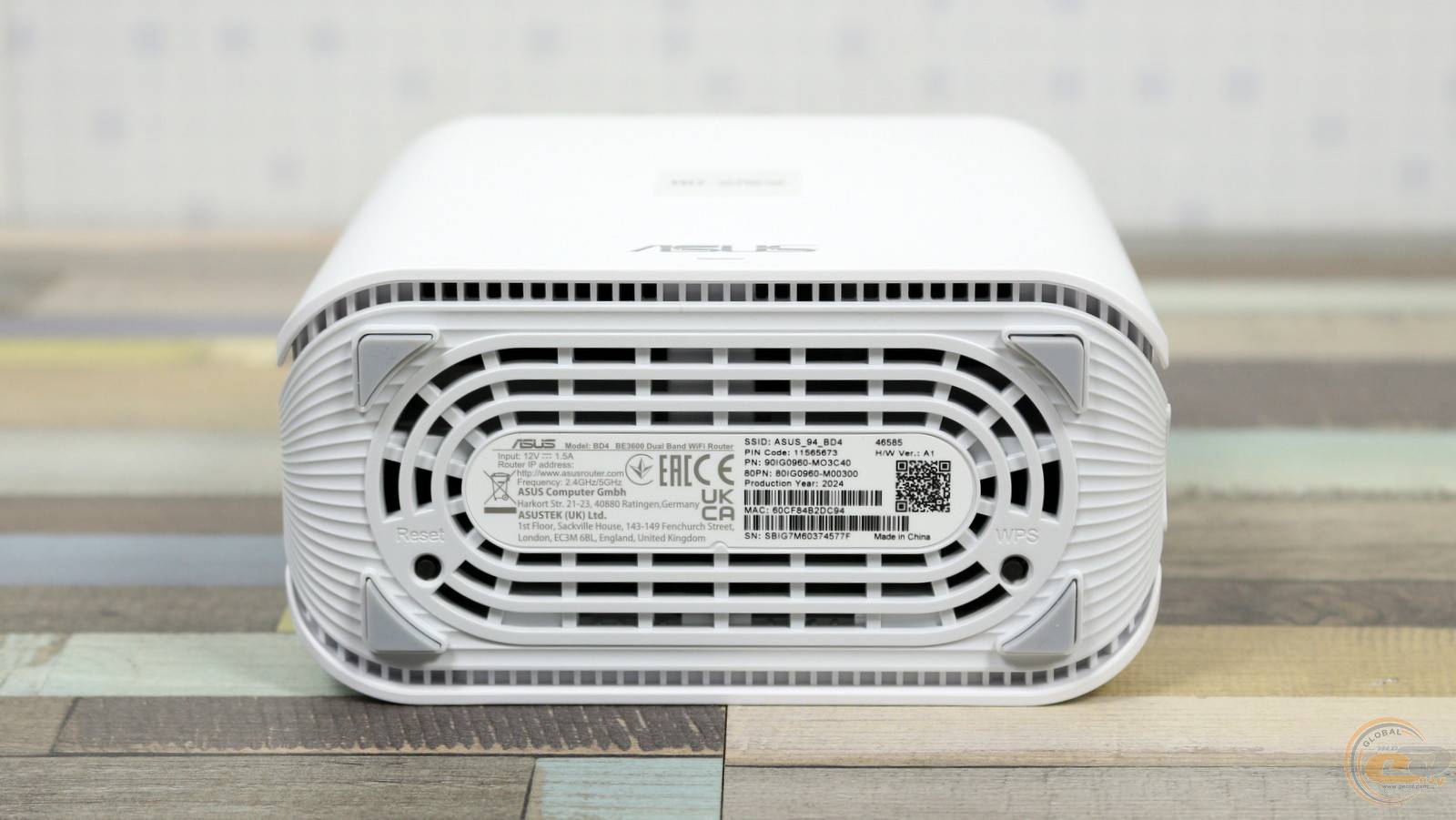

Натомість низ може похвалитися додатковими отворами, чотирма м’якими ніжками, втопленими кнопками Reset і WPS, а також наліпкою з параметрами живлення та іншою інформацією про пристрій.

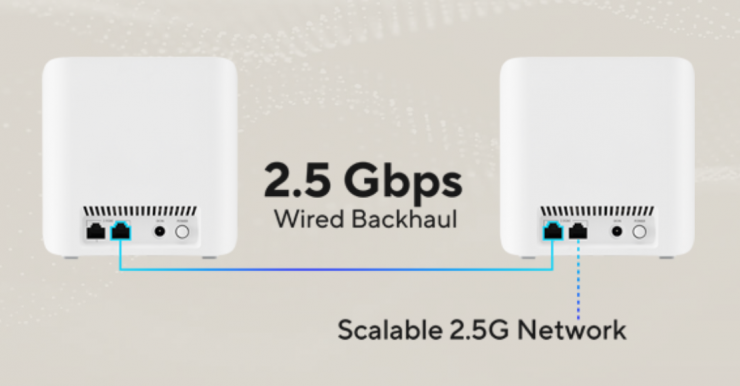

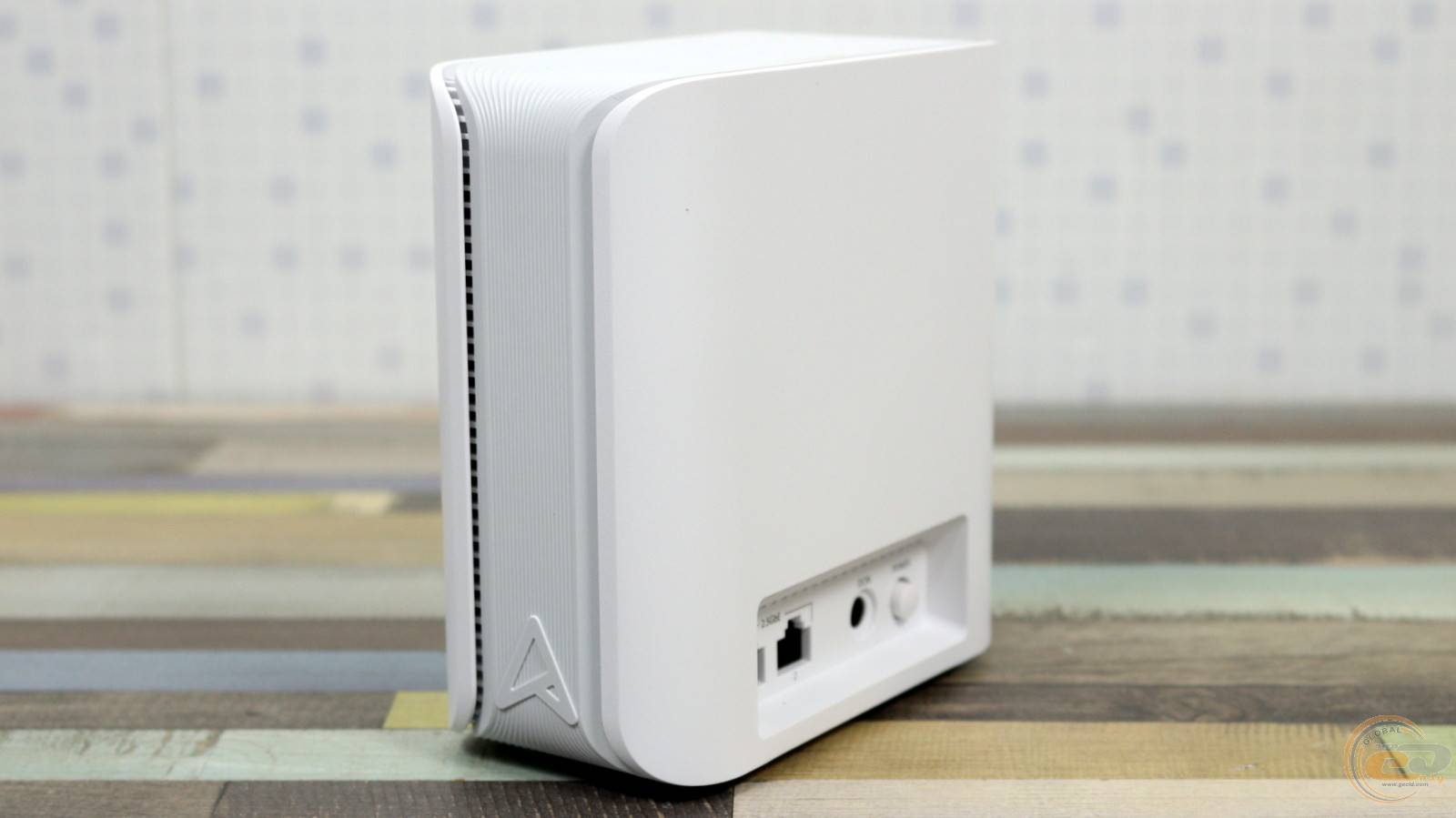

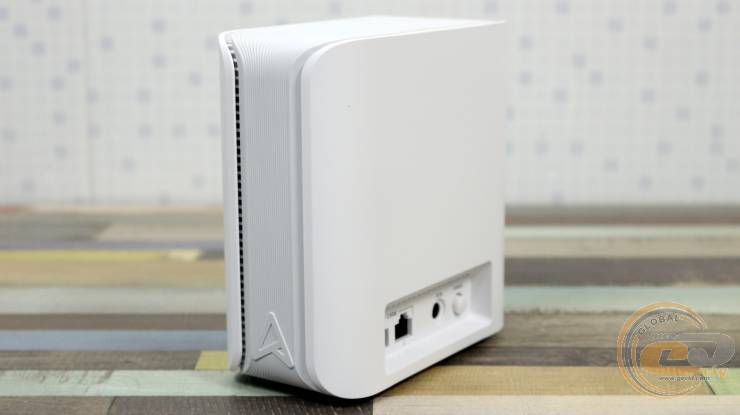

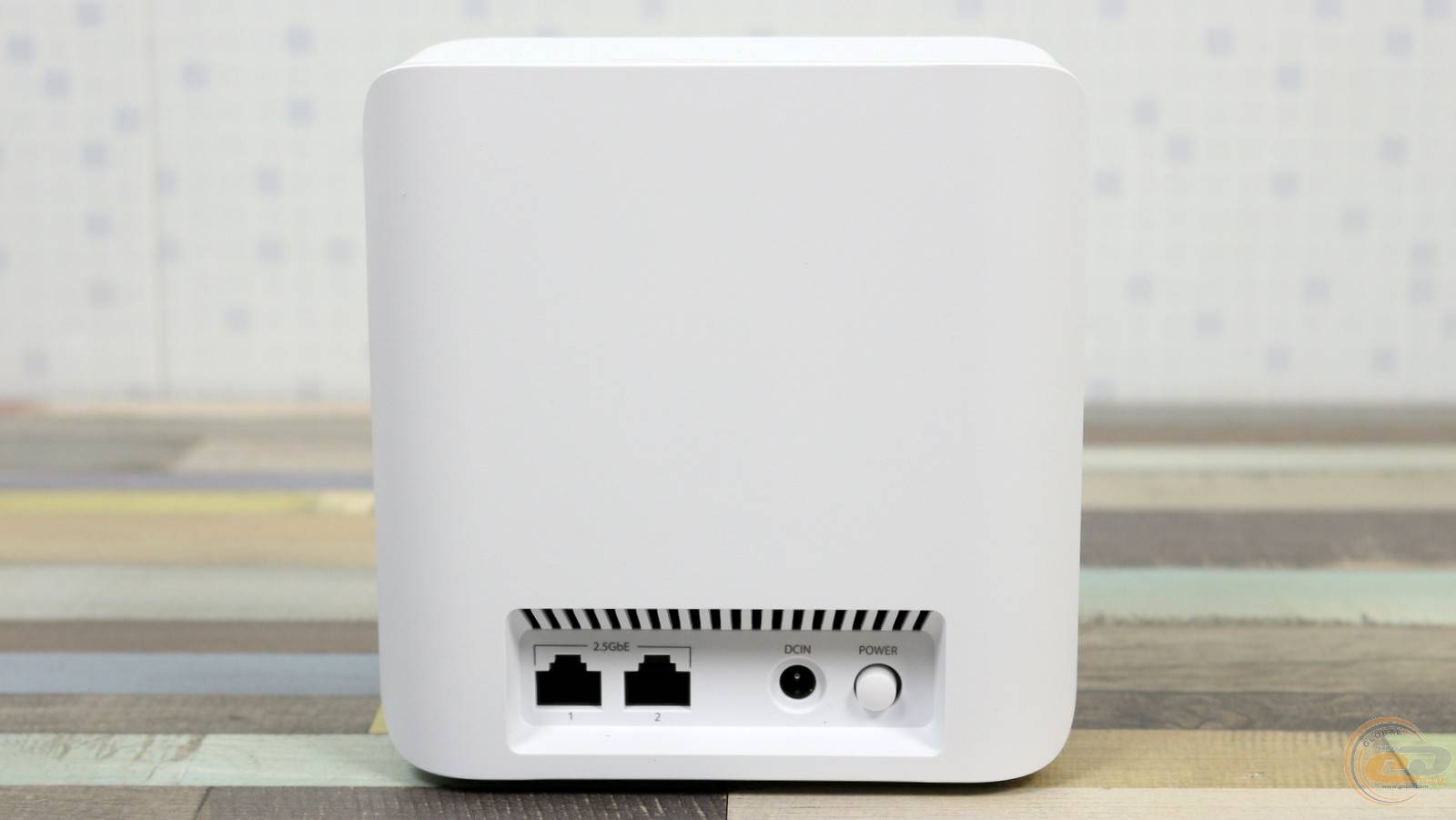

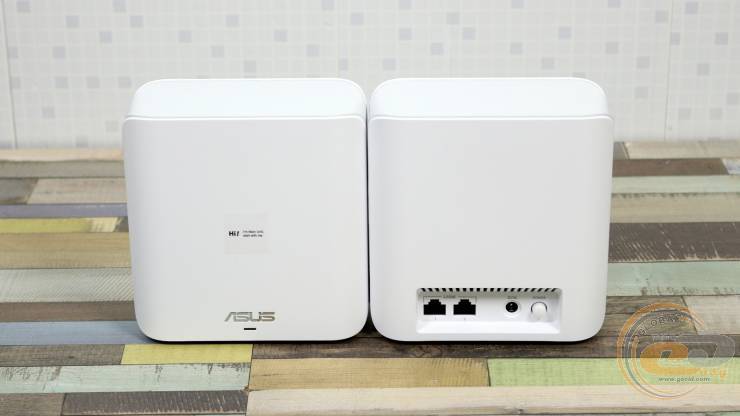

Тил виглядає мінімалістично — отворів для настінного кріплення тут немає, а всі необхідні елементи розташувалися у невеликій ніші знизу. Під рядом перфорацій знайшлося місце для роз’єму живлення, кнопки увімкнення та пари 2,5-гігабітних мережевих інтерфейсів. Обидва вони можуть працювати як WAN або LAN, чому сприяє функція автовизначення. Також із їхньою допомогою можна створити backhaul-канал для передачі даних між вузлами MESH-системи.

У такому випадку пропускна здатність бездротового діапазону буде повністю доступна для під’єднаних клієнтів.

До речі, аналогічний набір елементів є в кожного з вузлів. Тож до кожного з них можна під’єднати той же системний блок, NAS-сховище чи інші пристрої.

Тож впізнаваний дизайн де-факто виявився багато в чому особливим і водночас не позбавлений практичних елементів. А тепер давайте більше дізнаємося про те, що ховається за цією симпатичною зовнішністю.

Апаратна платформа та функціональні можливості

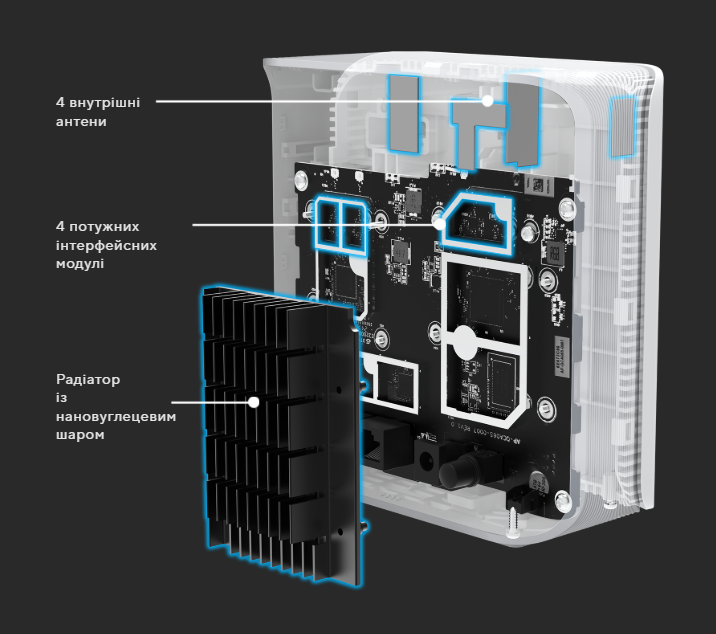

За продуктивність ASUS ZenWiFi BD4 відповідає 4-ядерний процесор із частотою 1,5 ГГц, 512 МБ оперативної пам’яті та 128 МБ постійної. Також у корпусі заховані чотири внутрішні антени, які забезпечують стабільне покриття в усіх напрямках і відсутність «мертвих зон».

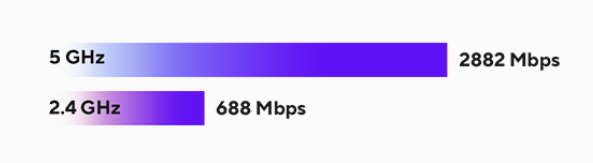

Таке апаратне наповнення допомогло реалізувати тут підтримку найсучаснішого стандарту Wi-Fi 7 (802.11be) у двох частотних діапазонах. На 2,4 ГГц теоретична максимальна швидкість складає 688 Мбіт/с, тоді як на 5 ГГц — 2882 Мбіт/с.

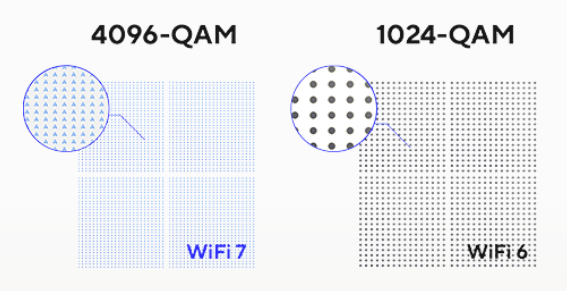

Сумарно отримуємо 3570 Мбіт/с, що відповідає класу BE3600. Цей показник на 20% перевищує AX3000 завдяки використанню модуляції 4K-QAM замість 1K-QAM у Wi-Fi 6.

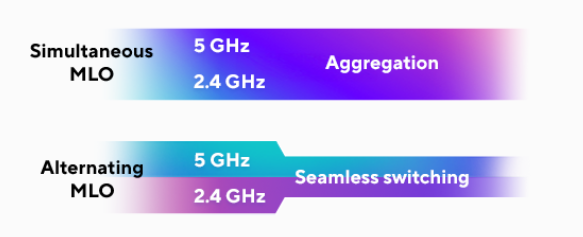

До того ж, на відміну від попередників, Wi-Fi 7 дозволяє об’єднати обидва частотні діапазони в один завдяки технології MLO.

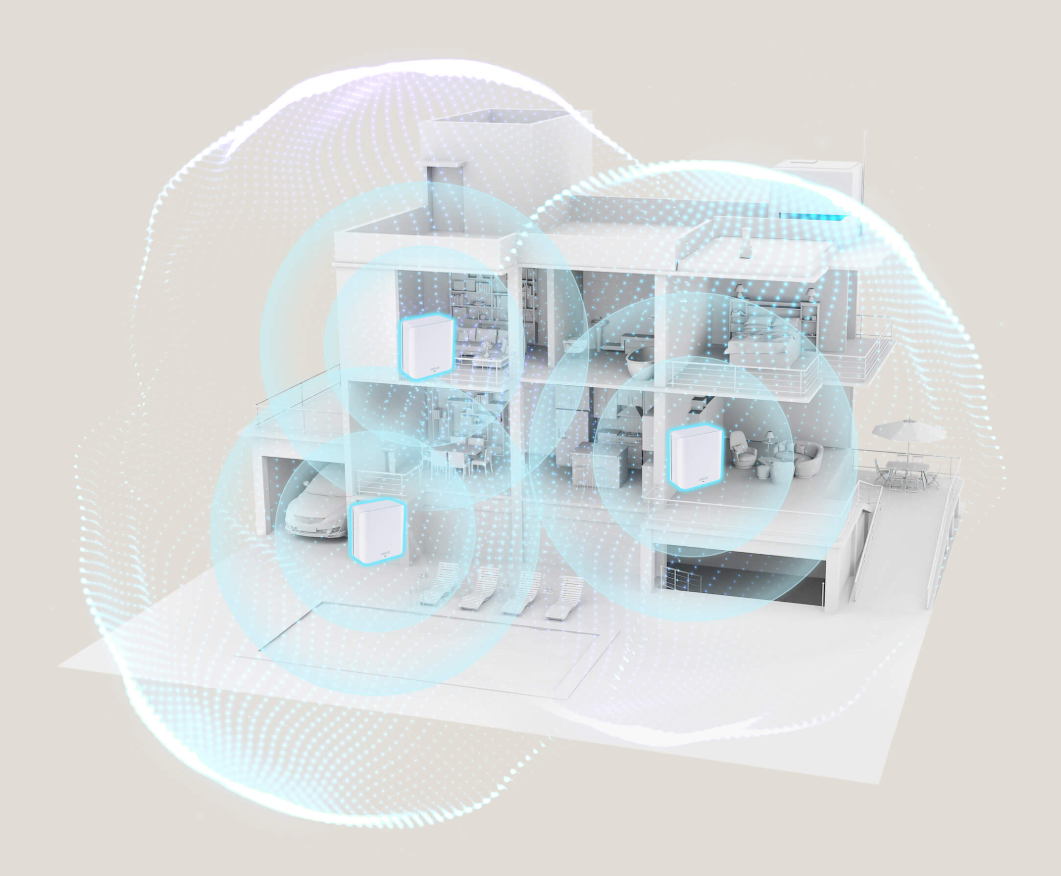

У продажу ASUS ZenWiFi BD4 представлений у різних варіантах: як один окремий пристрій (W-1-PK), одразу пара (W-2-PK) або ж, як у нашому випадку, три пристрої разом (W-3-PK). Такий максимальний набір покликаний забезпечити покриття площею до 600 м². Згодом або ж одразу можна буде докупити додаткові вузли та завдяки технології ASUS AiMesh без проблем інтегрувати їх в існуючу мережу. При цьому перемикання клієнтів між вузлами буде відбуватися автоматично й непомітно.

Крім того, тестована MESH-система має й інші переваги:

• комплексний трирівневий захист ASUS AiProtection з простим налаштуванням;

• майстер ASUS Smart Home Master спрощує створення окремих мереж (SSID) і підключення до них, а також допомагає реалізувати батьківський контроль;

• підтримку кількох VPN-протоколів, зокрема найсучасніший WireGguard;

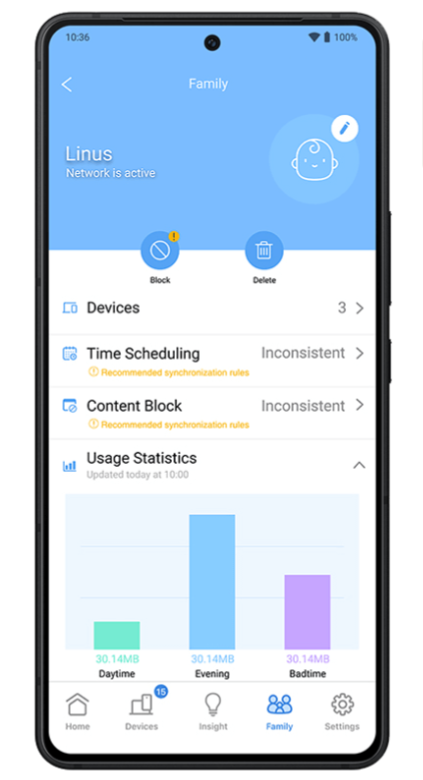

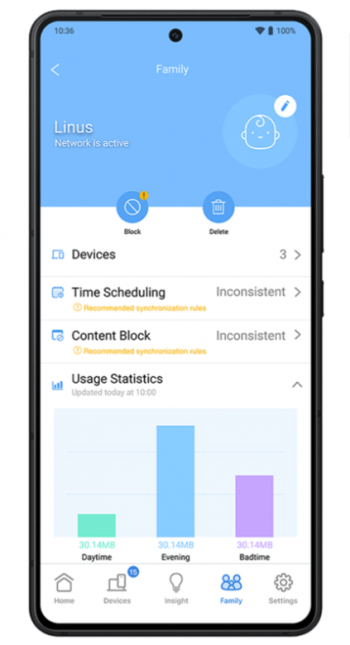

• можливість налаштування параметрів за допомогою додатка ASUS Router, доступного для Android та iOS.

Налаштування

Для зміни параметрів у веб-інтерфейсі слід у веб-браузері перейти за адресою http://www.asusrouter.com. На момент налаштування всі елементи системи радять розташувати на відстані принаймні 1 метр один від одного та під’єднати їх до живлення. В один із них - той що має наліпку «Main Unit» - підключаємо кабель, який передає трафік від провайдера. Цей пристрій буде виконувати роль роутера, тоді як два інших стануть вузлами мережі.

Далі є можливість ввести дані дротової мережі або вибрати автоматичне отримання параметрів, задати назву й пароль бездротової мережі чи створити дві окремі для діапазонів 2,4 та 5 ГГц, а також змінити логін і пароль для входу в налаштування. Після цього функція AiMesh допоможе виявити всі вузли даної мережі. Також для цієї цілі можна використовувати додаток ASUS Router.

Вже звичний веб-інтерфейс відкриває доступ до налаштування головних та гостьових мереж, безпекових функцій AiProtection, батьківського контролю, брандмауера, QoS, VPN та багато іншого.

Тестування

MESH-система ASUS ZenWiFi BD4 тестувалася різними методами передачі даних, при цьому дотримувалися такі умови:

• тестування MESH-пристроїв відбувалося на відстані не менше 3 метрів;
• пропускна здатність каналу Wi-Fi замірялася на частотах 2,4 та 5 ГГц;
• пропускна здатність дротового сегменту вимірювалася в умовах неекранованої витої пари;
• для тестів використовувався мережевий адаптер ASUS USB-C2500 з під’єднанням через USB, Wi-Fi-адаптер стандарту Wi-Fi 7 ASUS PCE-BE92BT, а також материнська плата ASUS TUF GAMING Z890-PLUS WIFI.

Порівняльне тестування працездатності на частоті 2,4 ГГц



Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

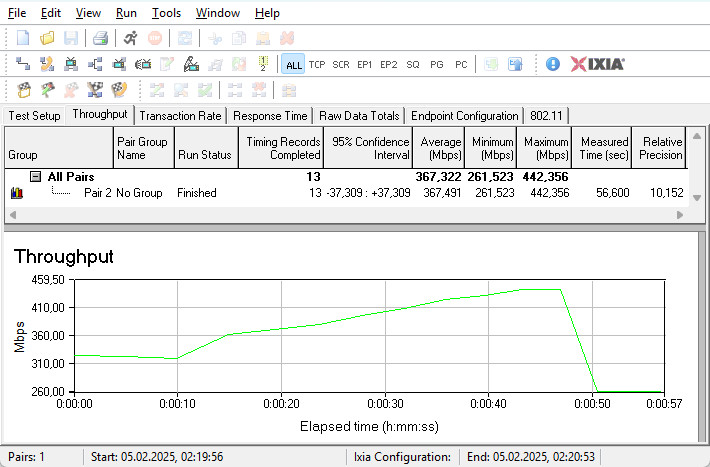

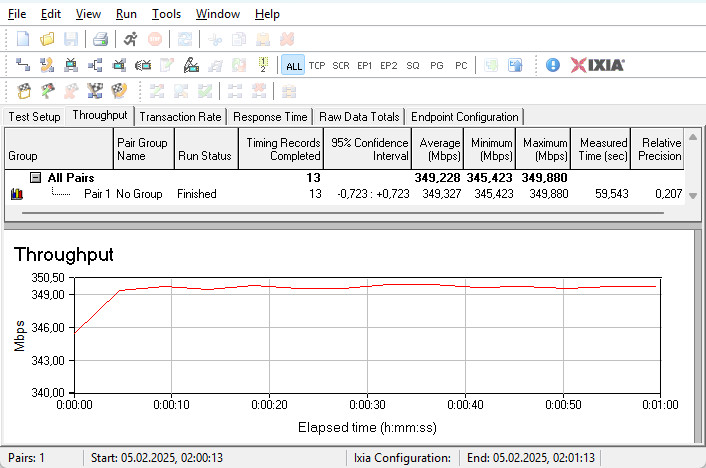

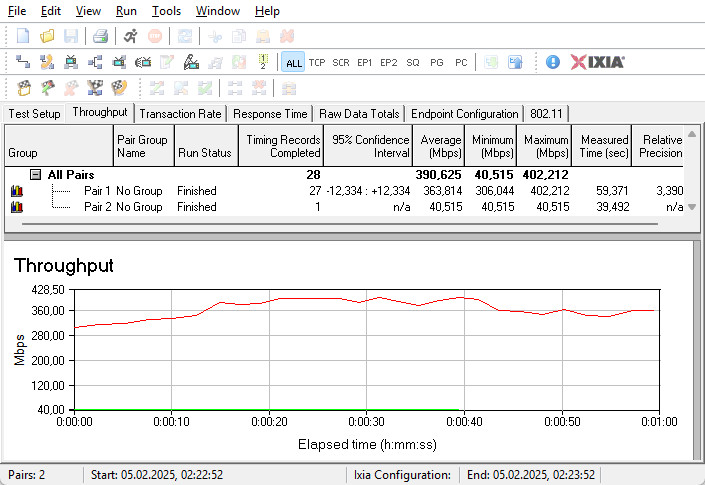

Сума середніх швидкостей у двох напрямках в 2,4-ГГц діапазоні склала 390 Мбіт/с. Це відмінний показник, який є одним з найвищих із отриманих нами досі. При передачі даних в одному напрямку результати виявилися також гідними — в середньому 349-367 Мбіт/с.

Порівняльне тестування працездатності на частоті 5 ГГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

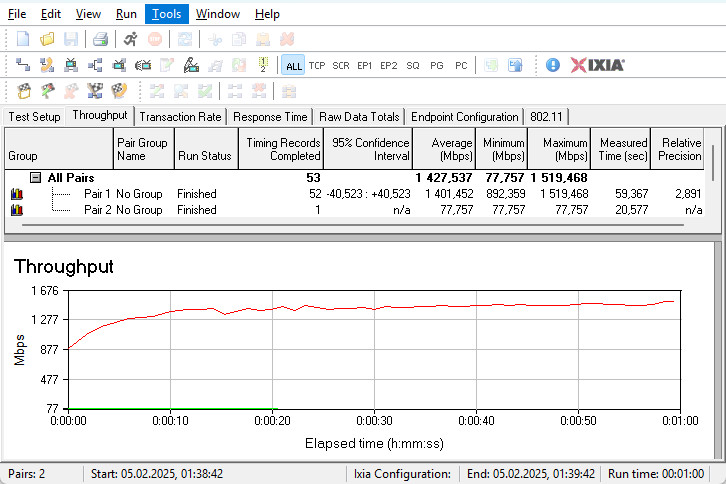

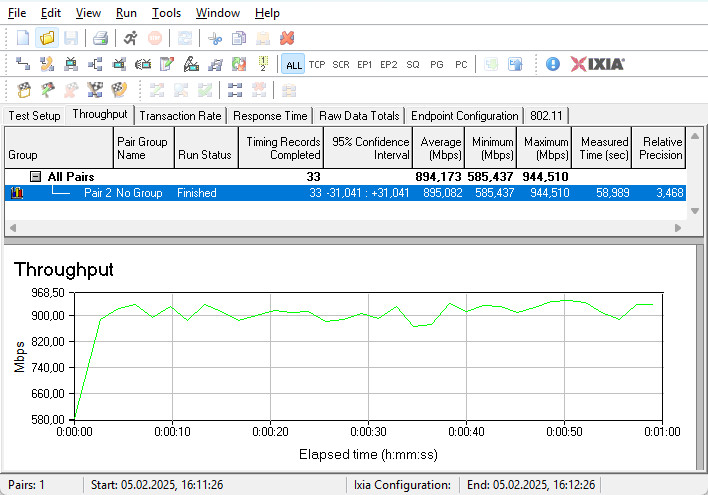

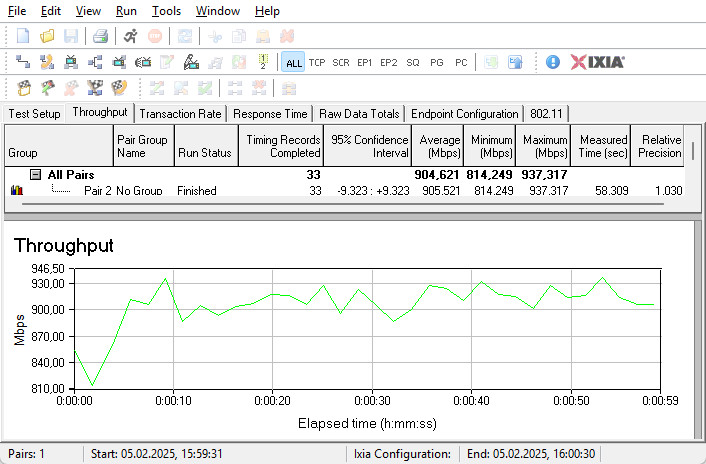

В більш продуктивному діапазоні 5 ГГц сума середніх швидкостей в обох напрямках зросла до 1427 Мбіт/с, що також добре. В одному ж напрямку маємо лише трішки менше за 1 Гбіт/с — 904-944 Мбіт/с.

Для порівняння, при тестуванні MESH-системи ASUS ZenWiFi XD5 в такому режимі ми отримали максимум 1299 Мбіт/с в двох напрямках та до 938 Мбіт/с в одному.

Порівняльне тестування роботи в режимі MESH на частоті 5 ГГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

Також ми провели тестування в режимі AiMesh на частоті 5 ГГц. Для цього за допомогою кабеля ми під’єднали комп’ютер до роутера, позначеного як «Main Unit». А потім по Wi-Fi передавали сигнал на другий вузол та під’єднаний до нього інший ПК.

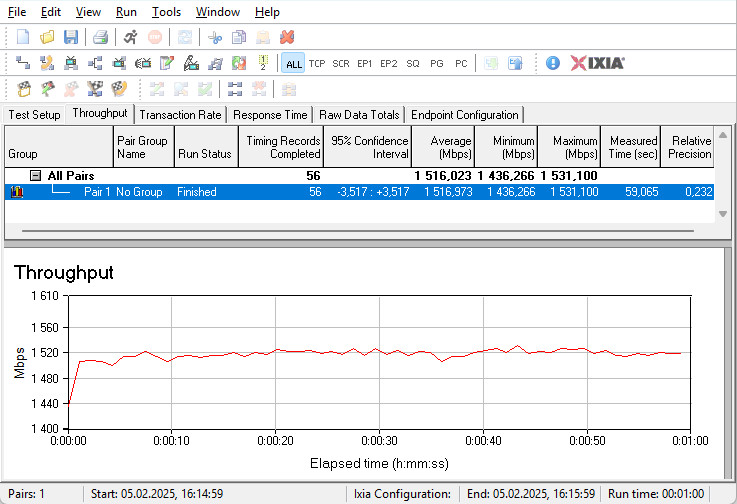

Показники у такому випадку були навіть вищими ніж під час попереднього тесту. Так, сума середніх швидкостей в двох напрямках досягла 1538 Мбіт/с, а в одному — від 894-1516 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта



Потік даних в обох напрямках

Потік даних від маршрутизатора до клієнта

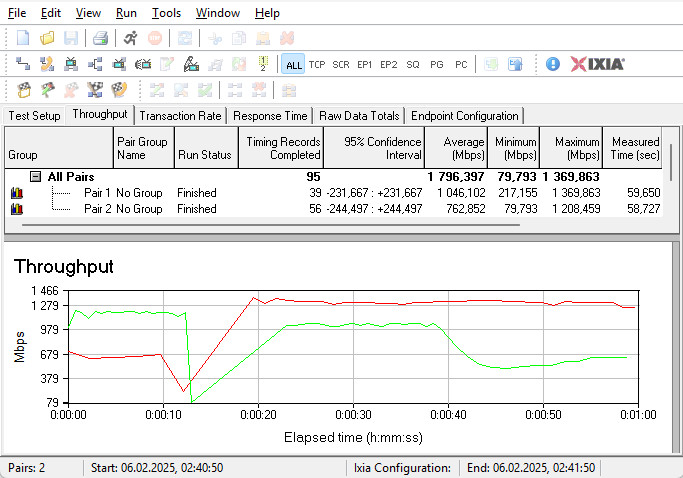

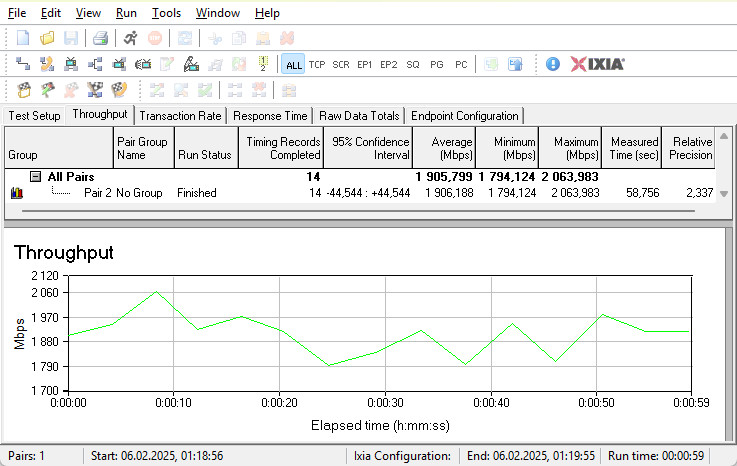

При передачі даних через дротовий канал ми отримали в середньому 1796 Мбіт/с в обох напрямках і до 1906 Мбіт/с в одну. Це непоганий результат, який може бути дещо обмежений можливостями мережевого адаптера ASUS USB-C2500, під’єднаного через USB.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

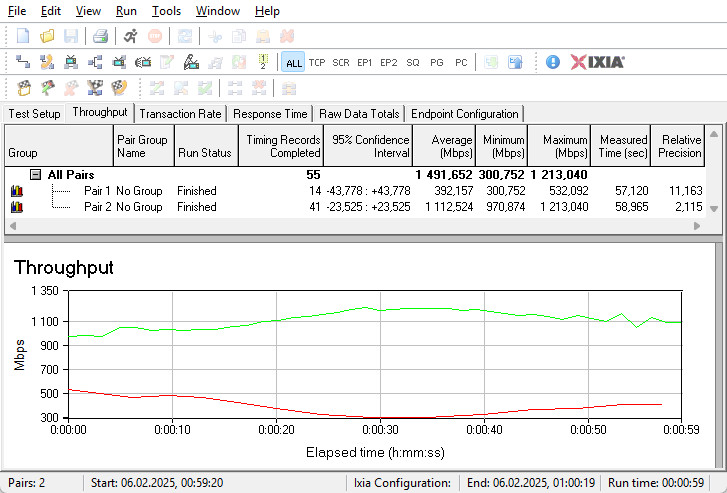

Виробник не вказує тип реалізації NAT-служби (апаратна чи програмна). Сума середніх швидкостей у двох напрямках і максимальна швидкість в одному становили 1492-1509 Мбіт/с.

Енергоспоживання

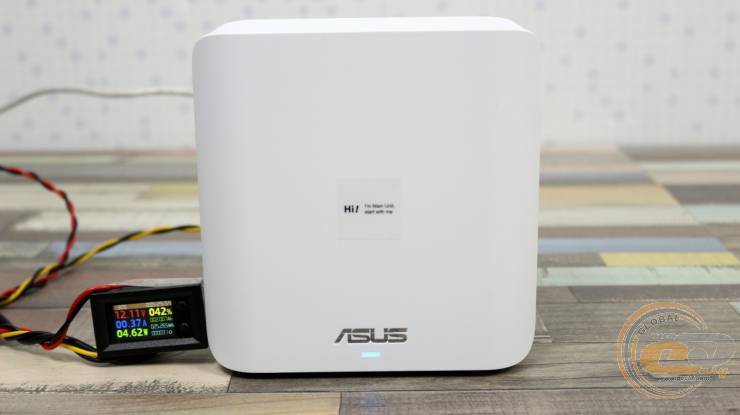

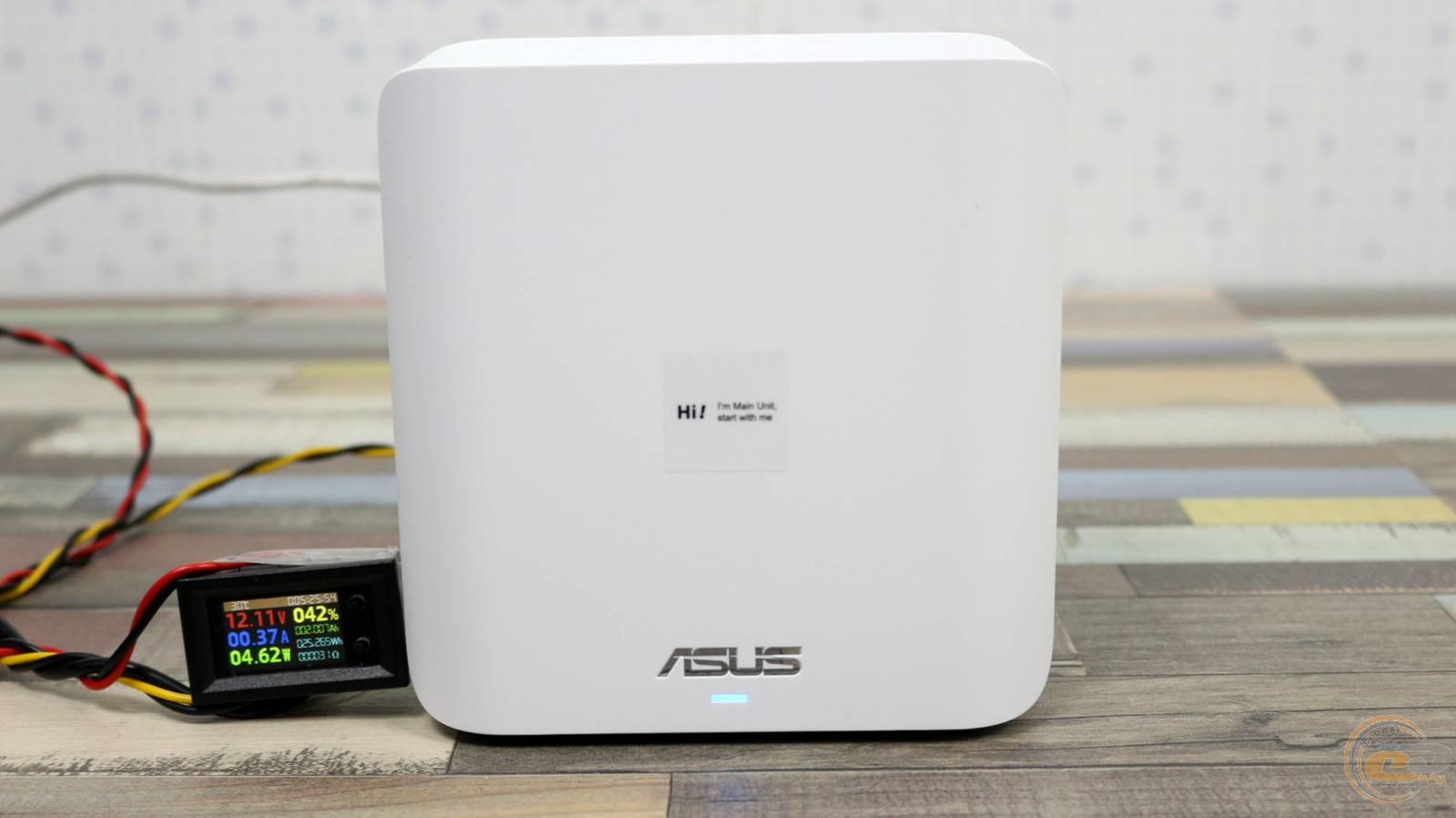

В режимі простою головний вузол ASUS ZenWiFi BD4 споживав максимум 0,37 А при 12,11 В, тобто 4,6 Вт. Це помітно менше, ніж аналогічний показник у роутера ASUS RT-BE86U класу BE6800 — 8,6 Вт. Натомість під час активної передачі даних через Wi-Fi енергоспоживання даних пристроїв було майже одинаковим — близько 10,4 Вт (0,86 А при 12,01 В).

Підсумки

MESH-система ASUS ZenWiFi BD4 багато в чому наслідує аналогічні пристрої попередніх поколінь. Це стосується впізнаваного привабливого дизайну, знайомого веб-інтерфейсу з українською локалізацією та широкою функціональністю, повного набору елементів керування на кожному з вузлів, а також простоти налаштування та дистанційного керування за допомогою додатка ASUS Router.

Що ж до змін, то одна з ключових — підтримка найсучаснішого стандарту бездротової передачі даних Wi-Fi 7. Це забезпечило певний приріст продуктивності (близько 10% у діапазоні 5 ГГц) порівняно з пристроями стандарту AX3000, а також додало низку додаткових опцій. Крім того, кожен із вузлів отримав одразу пару дуже швидких 2,5-гігабітних мережевих портів, які можуть працювати в режимі WAN або LAN.

Завдяки цьому ASUS ZenWiFi BD4 дозволяє легко створити та налаштувати швидкісну мережу з великою площею покриття, що буде корисно для великого дому або офісу. Крім того, в продажі доступні як одинарний пристрій, так і набори з двох або трьох девайсів. Це допоможе одразу ж вибрати необхідну кількість пристроїв для конкретного завдання, а за потреби — легко розширити вже наявну мережу.

Переваги:

• елегантний дизайн;
• підтримка стандарту Wi-Fi 7 (802.11be) та двох частотних діапазонів;
• гідний рівень продуктивності;
• по два порти Ethernet із пропускною здатністю 2,5 Гбіт/с у кожному вузлі;
• зручний та функціональний веб-інтерфейс;
• підтримка протоколу IPv6;
• підтримка технології ASUS AiMesh для зручного масштабування мережі;
• вбудований захисник ASUS AiProtection;
• наявність кнопки "WPS" на кожному вузлі;
• можливість моніторингу та налаштування через мобільний додаток або веб-інтерфейс.

Автор: Олесь Пахолок

Висловлюємо вдячність українському представництву компанії ASUS за надану для тестування MESH-систему.
