Огляд материнської плати Fujitsu-Siemens D2841-A11

10-08-2009

Завдяки попереднім оглядам материнських плат компанії Fujitsu Technology Solutions ми вже змогли зрозуміти, що данні рішення мають максимальну надійність, збільшений життєвий цикл і підвищений діапазон робочих температур, що дозволяє використати їх для рішення різного роду завдань як у промисловості, так і у корпоративному сегменті, тобто для побудови на їх основі потужних робочих станцій і серверів початкового рівня.

Сьогодні ж ми розглянемо найпростіше рішення в асортименті компанії Fujitsu Technology Solutions у порівнянні з раніше протестованими - системну плату Fujitsu-Siemens D2841-A11. Дане рішення засноване на чіпсеті Intel G41 Express з вбудованою графікою Intel GMA X4500. Чіпсет Intel G41 Express підтримує процесори з частотою системної шини 1333/1066/800 МГц включаючи останні чотирьохядерні моделі Intel Core 2 Quad 9-ї серії.

Специфікація материнської плати Fujitsu-Siemens D2841-A11:

Виробник	Fujitsu
Модель	D2841-A11
Підтримувано процесори	Intel Core 2 Quad Q9xxx / Q8xxx (1333/1066 Мгц FSB), Intel Core 2 Duo E8xxx / E6xxx (1333/1066 Мгц FSB), Intel Core 2 Duo E7xxx / E4xxx (1066/800 Мгц FSB), Intel Pentium Dual Core E2xxx / E5xxx (800 Мгц FSB), Intel Celeron Dual Core E1xxx (800 Мгц FSB), Intel Celeron 4xx (800 Мгц FSB) Підтримка процесорів Intel 06 й 05A з тепловиділенням 95 Вт.
Чіпсет	Intel G41 / ICH7
Частота системної шини, МГц	1333/1066/800
Тип підтримуваної пам'яті	2x DDR2 DIMM слота з підтримкою до 8 ГБ пам'яті стандарту DDR2 800/667
Інтегрований відеоадаптер	Intel GMA X4500 з підтримкою Direct 10
Слоти розширення	1 x PCI Express x16, 2 x PCI, 1 x PCI Express x1.
Дискова підсистема	Південний міст ICH10R: - 4 x SATA 3Гб/с
Підтримка LAN	Broadcom BCM5784M (10/100/1000 Мбіт/с) Підтримка Wake-on-LAN, Link Status Change and Magic Packet, bootix PXE Support
Звукова підсистема	Ааудіо-кодек Realtek ALC663
USB	8 портів USB 2.0 (4 на задній панелі, 4 внутрішніх)
Зовнішні порти I/O	1 x PS/2 порт для клавіатури 1 х PS/2 порт для мишки 1 x LAN (RJ45) порт 4 x USB 2.0 3 х аудіороз’єма 1 x VGA D-Sub 1 x COM порт
Внутрішні порти	1 x 24-pin ATX основне живлення 1 x 4-pin ATX 12V додаткове живлення CPU 4 x USB 2.0 4 x SATA порти 1 x роз’єм FDD 1 x роз’єм кулера CPU 1 x роз’єм для корпусного кулера 1 х роз’єм LPT-порту 1 х S/PDIF вихід 1 x аудіо роз’єм для передньої панелі Роз’єм системної панелі
BIOS	Phoenix Secure Core BIOS Version 6.00 Підтримка Recovery BIOS, SM-BIOS (DMI), BIOS and CPU Microcode Update via disk (stable user settings), Quick Boot, Logo Boot, Quiet Boot, Plug & Play, Automatic DRAM and PCI Configuration, BIOS Support for S.M.A.R.T., Advanced Power Management, ACPI S3/S4, Wake on time from S5
Розміри, мм	244 х 213 (MicroATX)
Сайт виробника	http://www.fujitsu.com/

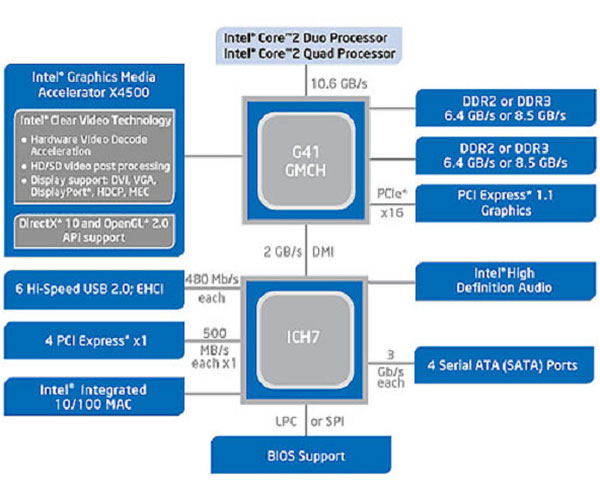

Діаграма чіпсета Intel G41 Express

Основою системної плати Fujitsu-Siemens D2841-A11 є чіпсет G41 Express, відмінною рисою якого є інтегроване графічне ядро Intel GMA X4500 з підтримкою API DirectХ 10. Не менш суттєвим є і те, що даний «3D-прискорювач» дозволяє здійснювати апаратне декодування HD-фільмів, знижуючи навантаження на центральний процесор при програванні відеоконтенту високої роздільної здатності.

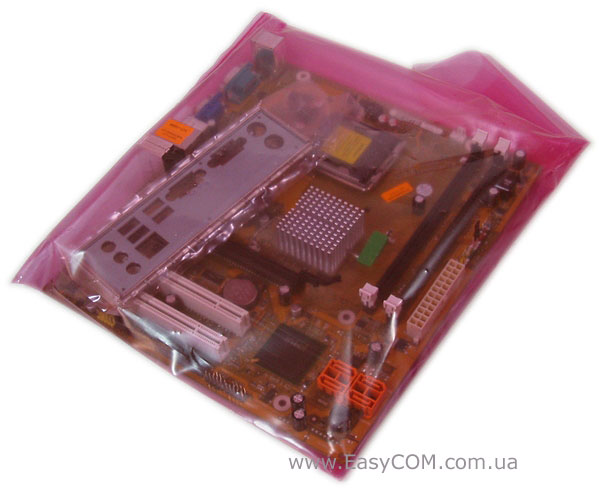

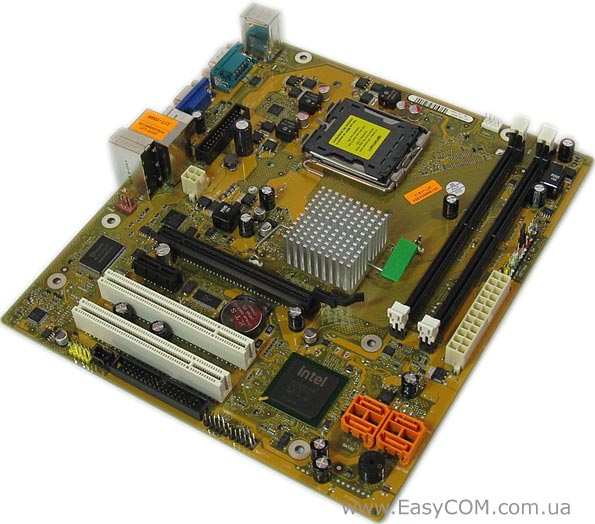

Як і всі розглянуті нами материнські плати Fujitsu-Siemens, модель D2841-A11 має формат поставки ОЕМ, що не передбачає наявність упаковки. Плата поміщена у звичайний антистатичний пакет і не має додаткової комплектації, крім CD з драйверами та заглушки інтерфейсної панелі, хоча при необхідності набір аксесуарів можна погодити з постачальником.

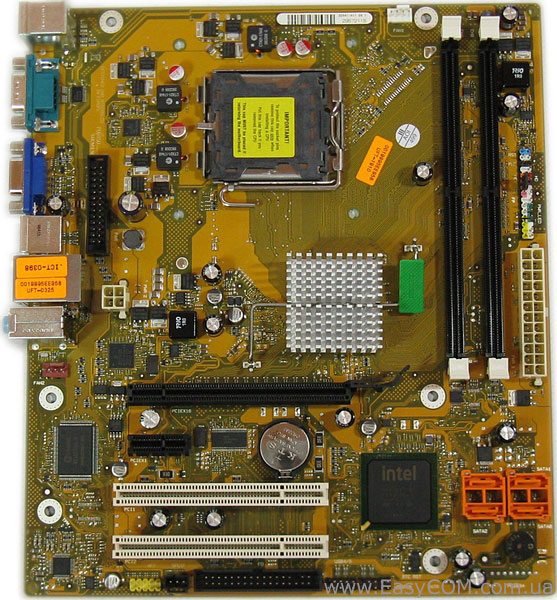

Fujitsu-Siemens D2841-A11

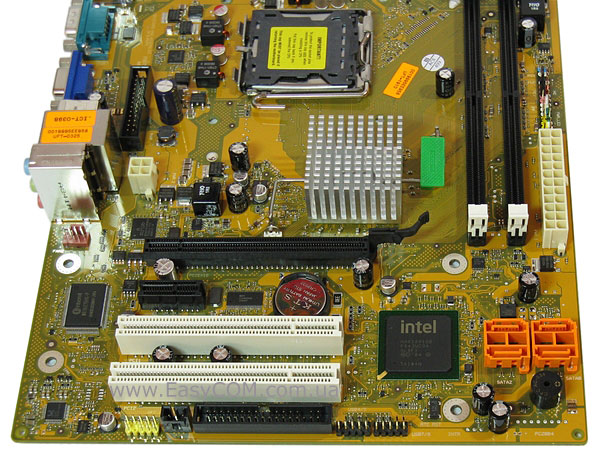

З особливостей компонування елементів і роз’ємів системної плати варто виділити нестандартне розташування фронт-панелі, що розпаяна над 24-контактним роз’ємом основного живлення, а не як звичайно в нижній частині плати. Безпосередньо сам роз’єм основного живлення, втім, як і 4-контактний роз’єм ATX12V додаткового живлення процесора, розташований теж не зовсім звичайно - зміщені в центральну частину плати. І якщо до роз’єму додаткового живлення прокласти кабель буде не складно, то з укладанням проводів фронт-панелі і роз’єму основного живлення напевно виникнуть труднощі.

Крім цього незручно розташовані роз’єми паралельного порту LPT і дисководу FDD. LPT-порт чомусь розмістили у верхній частині плати за панеллю зовнішніх портів, а роз’єм для флопі-дисководу розміщений під нижнім слотом PCI. Доведеться проявити кмітливість, щоб обережно прокласти шлейфи до зазначених інтерфейсів.

Fujitsu-Siemens D2841-A11

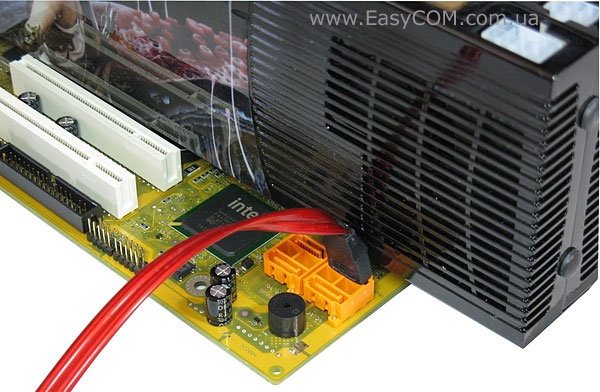

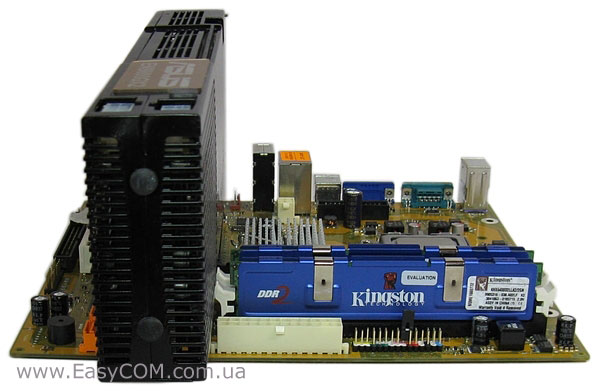

Ще один недолік - при встановленні довгої двослотової відеокарти засувки оперативної пам'яті виявляються заблокованими. Якби слот PCI Express x16 поміняти місцями з PCI Express x1, то ситуація докорінно змінилася б у кращу сторону і слот PCI Express x1 не перекривався б відеокартою, і засувки оперативної пам'яті були б вільними.

Але, глянувши на малюнок вище, запропонований нами варіант компонування одразу ж переходить у розряд неоптимальних, тому що якби роз’єм PCI Express x16 був замість PCI Express x1, то всі роз’єми SATA II перекривалися б довгою відеокартою. Адже навіть з високо піднятим роз’ємом для відеокарт, два з чотирьох портів SATA II ідуть щільно з двослотовою відеокартою і підключати до них інтерфейсні кабелі незручно. Правда, якщо встановлення довгої двослотової відеокарти в Fujitsu-Siemens D2841-A11 не передбачається, то і незручностей із засувками ОЗП та портами SATA II не буде.

Fujitsu-Siemens D2841-A11

Система охолодження материнської плати Fujitsu-Siemens D2841-A11 складається з всього лише одного невеликого алюмінієвого радіатора на північному мосту. Але навіть такого скромного рішення цілком достатньо для підтримки оптимальних температур компонентів системи, що гріються, тому що в процесі тестування ні північний, ні південний мости сильно не грілися.

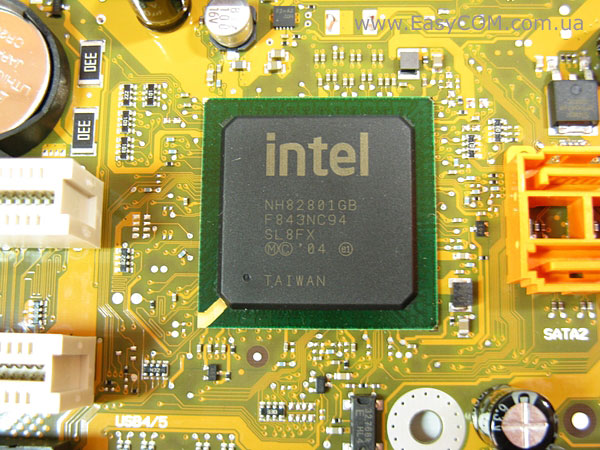

Південний міст ICH7 відповідає за підтримку 4 портів SATA II і 8 портів USB. Оскільки Fujitsu-Siemens D2841-A11 є бюджетним рішенням, то і підтримкою RAID системна плата похвастатися не може. Ще одним фактором, що обмежує можливості материнської плати, є відсутність порту IDE, що хоч і не критично при нинішньому поширенні пристроїв SATA, але все-таки буде серйозним обмеженням для тих, хто вирішив оновити платформу.

Fujitsu-Siemens D2841-A11

Fujitsu-Siemens D2841-A11 має два слота під оперативну пам'ять стандарту DDR II з робочою частотою 800/667 МГц і максимальним об'ємом до 8 ГБ. Мінімальним об'ємом пам'яті, необхідним для успішного запуску системи, є один модуль на 512 МБ.

Ще однією важливою особливістю роботи підсистеми оперативної пам'яті Fujitsu-Siemens D2841-A11 є жорстка прив'язка таймінгів (затримок) ОЗП до її частоти. А якщо казати точніше, то щоб пам'ять запрацювала на частоті 800 МГц, таймінги ОЗП повинні бути 6-6-6-24. Якщо зменшити таймінги хоча б в одному з чотирьох основних параметрів ОЗП, то плата автоматично понизить частоту оперативної пам'яті до 667 МГц. Збільшення таймінгів пам'яті зроблено з єдиною метою - підвищити стабільність роботи підсистеми пам'яті і виключити випадкові помилки при записі/читанні даних.

Fujitsu-Siemens D2841-A11

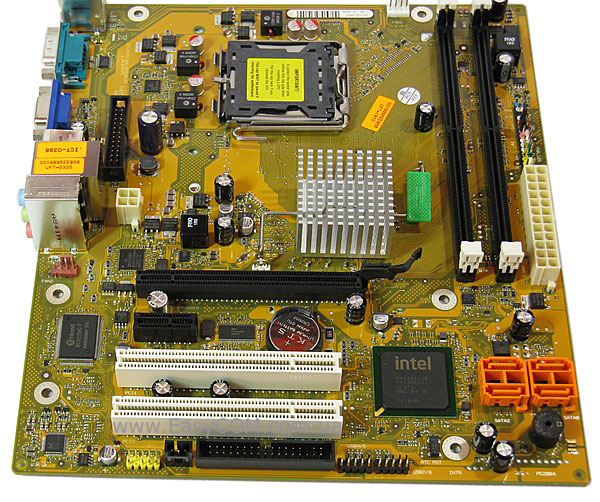

Слоти розширення материнської плати Fujitsu-Siemens D2841-A11 представлені двома роз’ємами PCI, одним PCI Express x1 і одним PCI Express x16. Якщо врахувати що системна плата має розміри MicroATX то даний набір слотів є цілком достатнім.

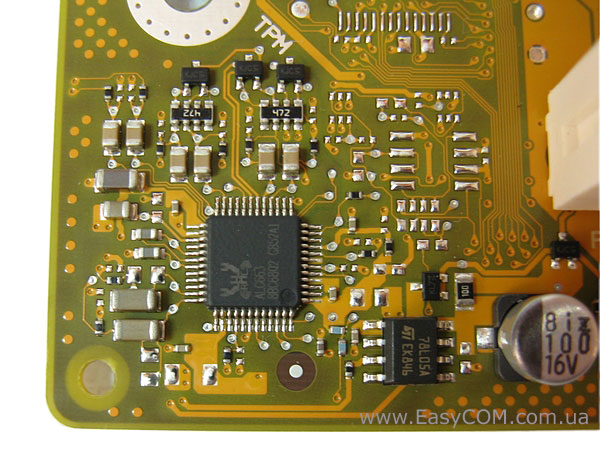

Звукова підсистема представлена досить розповсюдженим аудіо-кодек Realtek ALC663. Даний кодек дозволяє формувати шестиканальний звук за схемою 5.1, що дозволяє розглядати Fujitsu-Siemens D2841-A11 не тільки як робочого корпоративного «коня», але і як основу мультимедійної системи середнього рівня.

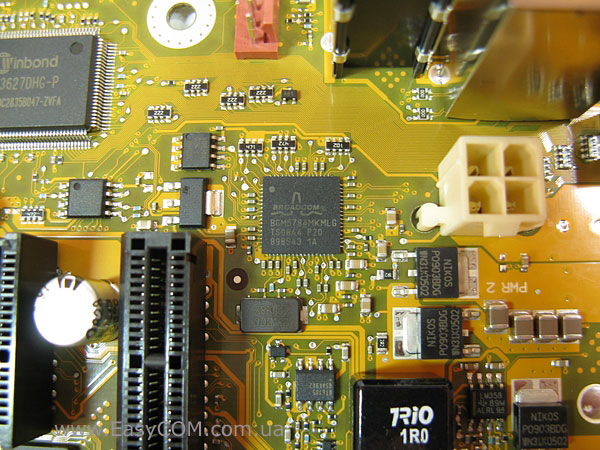

Поруч з роз’ємом додаткового живлення процесора розташований мережний контролер Broadcom BCM5784M. Даний контролер дозволяє передавати дані по мережі зі швидкостями 10/100/1000 Мбіт/с, а завдяки підтримці додаткових технологій, таких як bootix PXE Support, з його допомогою можна здійснювати завантаження системи з вилученого комп'ютера не маючи в наявності жорстких дисків, оптичних приводів та інших пристроїв, застосованих при завантаженні операційної системи на клієнтському комп'ютері. З одного боку, такий підхід дозволяє скоротити витрати на обладнання, але з іншого, до мережного ресурсу, з якого проводиться вилучене завантаження клієнтських ПК, пред'являються підвищені вимоги надійності.

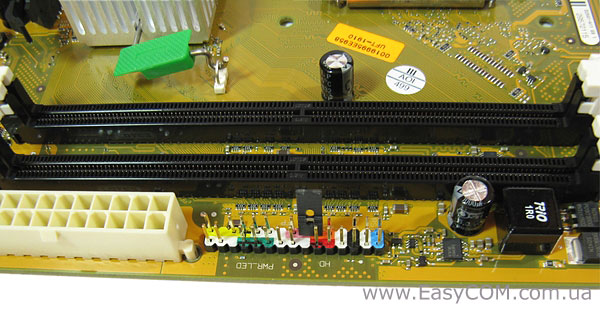

Як ми вже помітили раніше, фрон-панель має на платі нестандартне місце розташування вище 24-контактного роз’єму основного живлення материнської плати. Доступ до неї не перекривається ніякими слотами і роз’ємами, але тягти відповідний кабель до неї буде не завжди зручно.

Fujitsu-Siemens D2841-A11

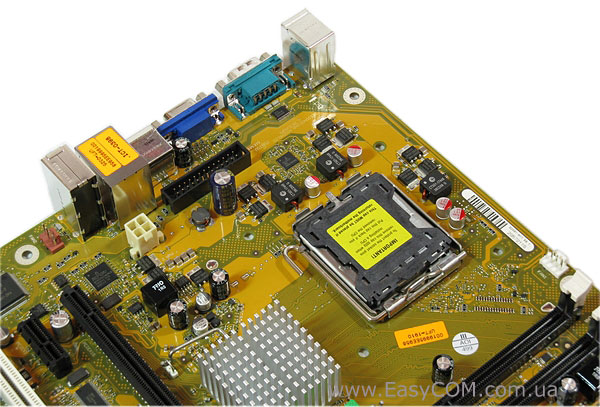

Материнська плата оснащена трифазною системою стабілізації напруги живлення процесора. З одного боку, така схема за сьогоднішніми мірками є простою, але з іншого боку - цілком виправданою, якщо врахувати, що індустріальні материнські плати Fujitsu-Siemens позбавлені можливостей розгону на рівні BIOS. Єдиним зауваженням по живленню є роз’єм додаткового живлення ATX12V, що є 4-контактним, а не восьми. При використанні старших чотирьохядерних процесорів такий роз’єм може не забезпечити стабільність подаваної напруги на CPU. Імовірно тому, а також через скромний стабілізатор, плата має обмеження по підтримці чотирьохядерних процесорів - тільки моделі з TDP не вище 95 Вт.

Fujitsu-Siemens D2841-A11

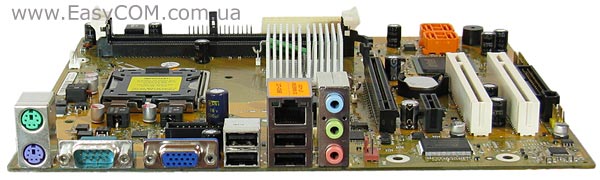

Інтерфейсна панель зовнішніх портів оснащена наступними роз’ємами:

1 x PS/2 порт для клавіатури;
1 x PS/2 порт для миші;
1 x LAN (RJ45);
4 x USB 2.0/1.1 портів;
3 x Аудіороз’єм
1 x COM
1 x VGA

В цілому досить скромний набір портів і відеовиходів, дійсно характерний недорогим рішенням початкового (офісного) рівня.

Аксесуари

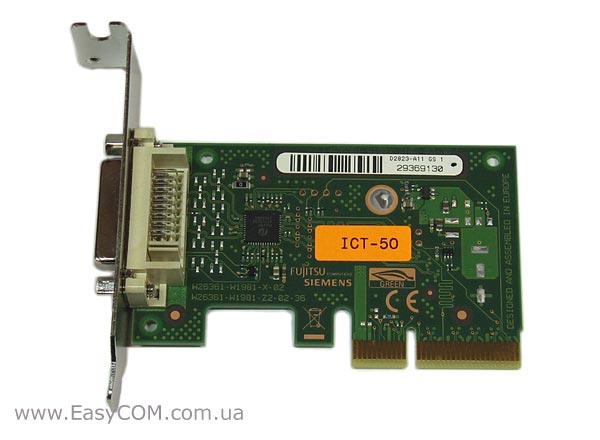

Залежно від поставлених цілей і завдань замовника, материнська плата Fujitsu-Siemens D2841-A11 може комплектуватися спеціальним DVI-D адаптером D2823-A11, який дозволить підключити сучасний цифровий монітор. Даний DVI-D адаптер встановлюється в слот для відеокарт PCI Express x16 і дозволяє одержати ще один вихід на монітор, причому цифровий. При цьому основний відеовихід D-Sub інтегрованого відеоадаптера може використовуватися як вторинний, дозволяючи підключати до плати одразу два дисплеї без необхідності встановлення відеокарти з двома відеовиходами. Максимальну роздільну здатність, що підтримує DVI-D адаптер D2823-A11 є 1920 х 1200 крапок з частотою оновлення 60 Гц. Також можливе встановлення нестандартної роздільної здатності залежно від моделі монітора.

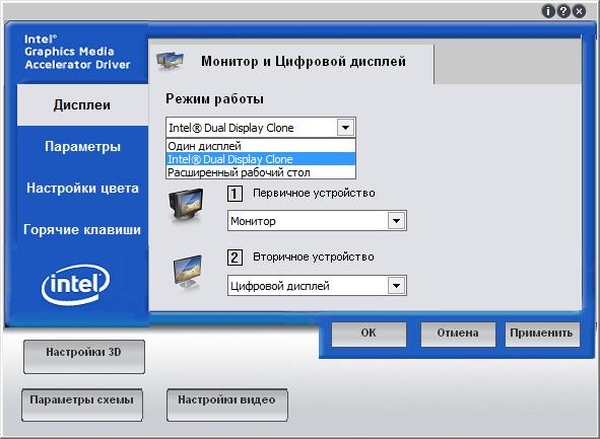

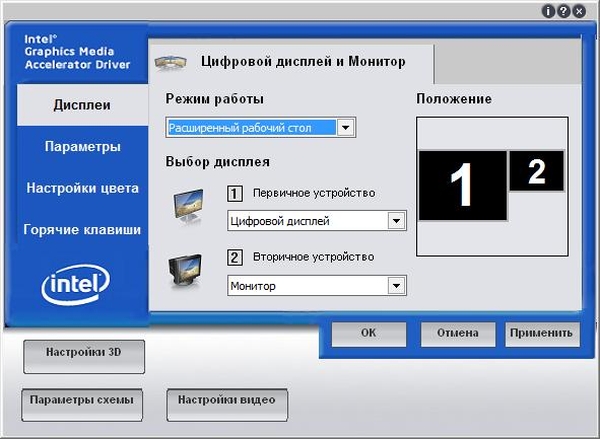

Завдяки підтримці драйвером обидва відеовиходи (аналоговий материнської плати та цифровий адаптера DVI-D D2823-A11), можна використати також і у стандартному зовнішньому відеоприскорювачі з двома виходами, тобто в режимі «клон» (дублювання зображення на обох дисплеях) і в режимі «розширений робочий стіл» (перетаскування вікон на вторинний дисплей). Відзначимо, що адаптер DVI-D D2823-A11 підтримується всіма платами Fujitsu-Siemens, які основані на чіпсетах Intel Q43 Express і Intel Q45 Express, включаючи розглянуті нами раніше моделі D2836-S1 і D2831-S11.

BIOS

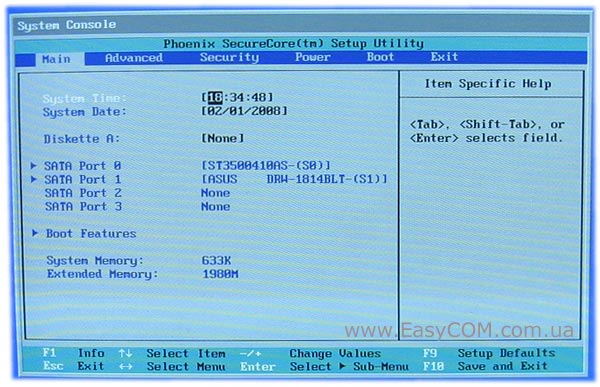

Материнська плата Fujitsu-Siemens D2841-A11 оснащена модифікованою компанією Fujitsu версією BIOS - Phoenix Secure Core BIOS Version 6.00. У таблиці нижче наведений ряд основних особливостей даного прошивання BIOS.

Параметр	Назва меню	Діапазон
Завдання режиму роботи аудіовиходів передньої панелі	Front panel audio	High definition, Legasy
Можливість вилученого включення ПК через мережний контролер	LAN Remote Boot	Disable,Enable
Керування температурним режимом роботи процесора	CPU thermal managment	Disable,Enable
Поліпшений енергозберігаючий режим роботи процесора	Enhanced SpeedStep	Disable,Enable
Заборона на виконання коду в області ОЗП, виділеній під дані.	NX Memory Protection	Disable,Enable
Керування технологією віртуалізації VT-x	Virtualization Technology VT-x	Disable,Enable
Можливість керування передвибіркою суміжних рядків ОЗП	Adjacent Cache Line Prefetch	Disable,Enable
Керування апаратною передвибіркою команд із ОЗП	Hardware Prefetch	Disable,Enable
Ведення журналу процедури завантаження.	Event Logging	Disable,Enable
Авторегулювання швидкостей вентиляторів	Fan Control	Disable,Enable
Об'єм оперативної пам'яті, виділюваний для вбудованого відеоадаптера	IGD Memory Size	128, 256
Захист запису FDD дисководу	Diskette Write	Disable,Enable
Захист перезапису BIOS	Flash Write	Disable,Enable

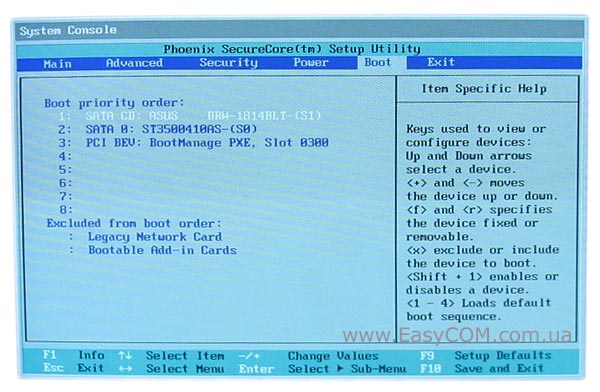

У пункті меню «BOOT» можна задати не тільки порядок завантаження із зовнішніх пристроїв, але і вказати які саме пристрої будуть виключені зі списку завантаження.

Крім цього, материнська плата Fujitsu-Siemens D2841-A11 має ряд спеціалізованих особливостей і технологій:

Технологія Silent Fan - автоматичне керування всіма вентиляторами системи залежно від температурних режимів її компонентів;

Технологія Desk Update - проста інсталяція драйверів в автоматичному режимі;

HDD Password - можливість захисту паролем двох дискових накопичувачів;

Технологія Multi Boot - дозволяє робити завантаження з будь-яких зовнішніх пристроїв, що підключаються через USB;

Технологія Silent Drives - дозволяє перемикати дисководи і оптичні приводи в безшумний режим за допомогою BIOS;

Програмна технологія System Guard - моніторинг і керування всіма контролерами системи, контроль протоколів подій ОС;

Recovery BIOS - оновлення ушкодженої BIOS.

Тестування

Для перевірки можливостей материнської плати використаний наступний тестовий стенд:

Процесор	Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)
Кулер	Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)
Оперативна пам'ять	2х DDR2-1200 @800 1024 МБ Kingston PC9600
Відеокарта	EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Результати тестів:

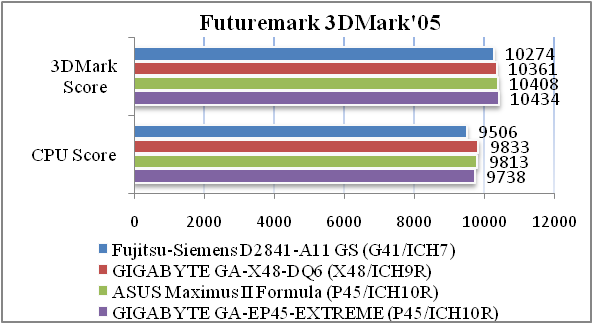

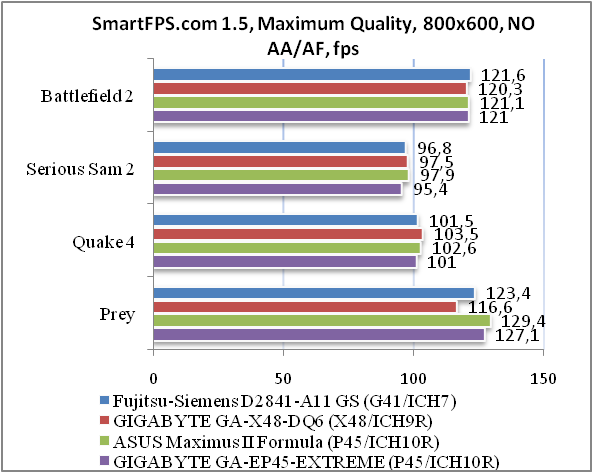

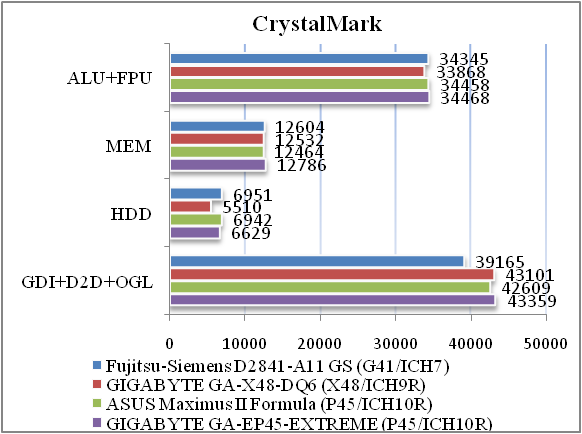

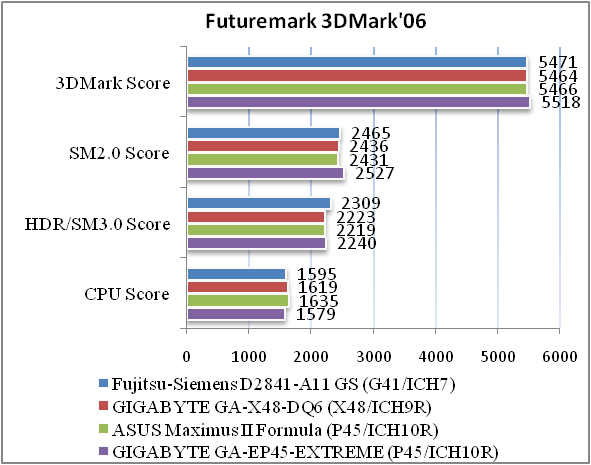

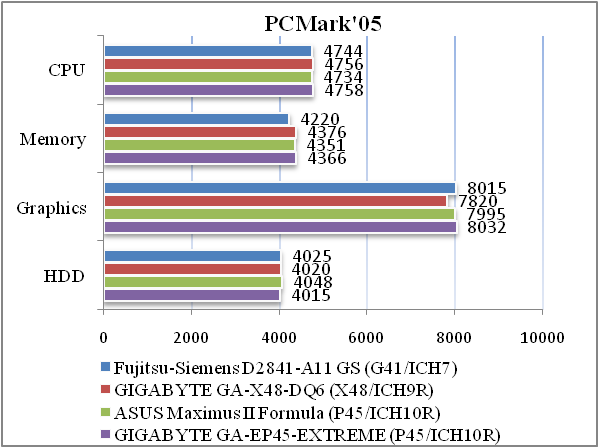

У всіх тестових додатках материнська плата Fujitsu-Siemens D2841-A11 показує чудові результати продуктивності та не поступається навіть рішенням на чіпсетах більш високого рівня та без інтегрованої графіки.

Тестування вбудованого графічного адаптера Intel GMA X4500

На жаль утиліта GPU-Z не змогла надати нам докладну інформацію про вбудований графічний адаптер Intel GMA X4500 і навіть на сайті виробника чіпсета немає докладних характеристик даного прискорювача графіки. Протестувавши систему в ряді синтетичних та ігрових тестів ми одержали наступні результати:

	Fujitsu-Siemens D2841-A11	ASUS P5Q-VM	ASUS P5QL-EM	ASUS P5E-V HDMI	ASUS P5K-VM	GIGABYTE GA-73PVM-S2H
	Intel G41	Intel G45	Intel G43	Intel G35	Intel G33	NVIDIA GeForce 7100/nForce 630i
	GMA X4500	GMA X4500HD	GMA X4500	GMA X3500	GMA 3100	GeForce 7100
PCMark'05
Graphics	2395	2433	2265	2058	1377	1591
CrystalMark
ALU+FPU	34713	34402	34427	34308	34347	34270
MEM	11558	11706	12106	11370	11718	10080
GDI+D2D+OGL	8978	8920	8833	8914	10267	15267
Futuremark 3DMark'05
3DMark Score	1133	1162	1187	1032	816	978
CPU Score	6127	6458	6550	6819	6324	8448
Futuremark 3DMark'06
3DMark Score	864	936	905	637	327	361
SM2.0 Score	257	284	275	191	150	140
HDR/SM3.0 Score	351	377	364	253	-	109
SmartFPS.com 1.5 (800x600, NO AA/AF), fps
Battlefield 2	31,3	29,9	29,1	15,8	-	25,6
Serious Sam 2	10,5	13,9	13,7	13,3	12.8	19

І в черговий раз ми переконуємося, що адаптери Intel GMA X4500 хоч і мають підтримку API DirectХ 10, але впоратися з апетитами сучасних ігор їм не під силу. Тому для запуску якихось пристойних за сучасними мірками ігор в систему доведеться встановити продуктивний відеоадаптер з інтерфейсом PCI Express x16.

Тестування звукового кодека Realtek ALC663

Якість звукової підсистеми материнської плати Fujitsu-Siemens D2841-A11 оцінювалося за допомогою програми RightMark Audio Analyzer.

Загальні результати (RightMark Audio Analyzer, 32-bit, 192 kHz):

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ	+0.10, -0.21	Дуже добре
Рівень шуму, дБ (А)	-79.7	Середньо
Динамічний діапазон, дБ (А)	79.6	Середньо
Гармонійні викривлення, %	0. 0090	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-73.4	Середньо
Інтермодуляційні викривлення + шум, %	0. 028	Добре
Взаємопроникнення каналів, дБ	-77.8	Дуже добре
Інтермодуляції на 10 кгц, %	0. 030	Добре
Загальна оцінка		Добре

Звуковий аудіокодек Realtek ALC663 показав прийнятні результати в тестах. Даного рішення буде цілком достатньо для непрофесійного використання в домашніх умовах у сполученні з недорогою акустикою.

Підсумки

Материнська плата Fujitsu-Siemens D2841-A11 є відмінним варіантом, коли бюджети, виділювані на створення комп'ютерного парку підприємства, сильно обмежені. Вона хоч і не має всі можливості більш дорогих рішень даного виробника, але це анітрошки не заважає їй на рівні справлятися з більшістю поставлених завдань.

Крім цього, модель D2841-A11 дозволяє заощадити засоби на покупці відеокарти у випадках, коли необхідне використання двох моніторів в одній системі завдяки додатковому DVI-D адаптеру.

А якщо до всього цього додати ще можливість завантаження з вилучених мережних ресурсів і економію витрат на обладнанні, то дану системну плату можна розглядати як оптимальне рішення для підприємств, що прагнуть оптимізувати виробництво.

Переваги пристрою:
