Огляд бюджетної материнської плати ASUS M2N

Ми продовжуємо серію оглядів бюджетних рішень від іменитого бренду ASUS, і сьогодні прийшла черга материнської плати ASUS M2N вартістю 70-90 у.о. Чип NVIDIA nForce 430 MCP на якому працює плата, був розроблений для роботи разом з інтегрованим ядром GeForce 6150\6100,  плату ASUS M2NPV-VM з цією зв'язкою чипів ми вже розглядали. Чіп NVIDIA nForce 430 MCP за своєю суттю, є модифікованою версією лінійки nForce4, в ньому додана підтримка High Definition Audio,  і спочатку не передбачалося, що він працюватиме окремо, але непогані показники продуктивності його роботи, привели до ідеї виробників материнських плат використовувати його і в одночипових моделях материнських плат.

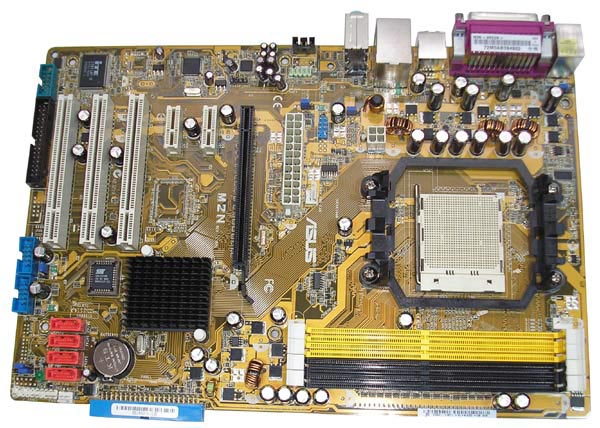

Зовнішній вигляд материнської плати ASUS M2N

Специфікація материнської плати ASUS M2N:

Виробник	ASUS
Модель	M2N
Чип	NVIDIA nForce 430 MCP
Процесорний роз’єм	Socket AM2
Підтримуючи процесори	AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron
Системна шина, МГц	2000 / 1600 MT/s
Використовувана пам’ять	DDR2 800/667/533 ECC та non-ECC
Підтримка пам’яті	4 x 240-контактных DIMM двоканальної архітектури до 8GB
Слоти розширення	1 x PCI Express x16 2 x PCI Express x1 3 x PCI
Дискова підсистема	- 1 x Ultra DMA 133 / 100 / 66 / 33 - 4 x Serial ATA 3.0Gb/s - NVIDIA MediaShield™ RAID с підтримкою RAID масивів рівнів 0, 1, 0+1, 5 та JBOD span cross Serial ATA drives
Звукова підсистема	ADI 6-канальний High Definition Audio CODEC S/PDIF-Out
Підтримка LAN	NVIDIA® nForce® 430 MCP built-in Gigabit MAC with external Attansic PHY
Живлення	24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення
Охолодження	Радіатор
Роз’єми для вентиляторів	1 x CPU 2 x корпусних вентилятора
Зовнішні порти I/O	1 x PS/2 роз’єм для підключення клавіатури (фіолетовий) 1 x PS/2 роз’єм для підключення миші (зелений) 1 x Коаксіальний S/PDIF Out порт 1 x LAN (RJ45) порт 4 x USB 2.0/1.1 порта 1 x Паралельний порт Порти 6-канального аудіо
Внутрішні порти I/O	3 x USB 2.0 конектора с підтримкою додаткових 6 USB 2.0 портів 1 x FDD конектор 1 x IDE конектор (для 2 устройств) 4 x SATA конектора 1 x CPU / 1 x Chassis / 1 x Power конектори для вентиляторів 1 x COM порт Chassis Intrusion конектор конектор передньої аудіо панелі 1 x S/PDIF out конектор CD audio in Конектор системної панелі
BIOS	4 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, ACPI2.0a, SM BIOS2.3
Можливості розгону	SFS (Плавне зміна частоти): збільшення частоти FSB от 200MHz до 300MHz з кроком 1MHz ASUS O.C. Profile: overclocking configuration-sharing tool ASUS C.P.R.( Відновлення параметрів CPU)
Фірмові технології	Q-FAN2 Q-конектор ASUS CrashFree BIOS3 ASUS EZ Flash2 ASUS Fanless Design: Heat-sink Thermal solution ASUS MyLogo
Комплектація (важливе)	1 x FDD кабель 1 x UltraDMA 133/100/66 кабель 1 x SATA кабель 1 x SATA кабель живлення 1 x ASUS Q-конектор Kit (USB, System panel; Retail version only) 1 x I/O панель Керівництво користувача
Форм-фактор Розміри, мм	ATX Form Factor, 12"x 8.1" (30.5cm x 20.6cm)
Сайт виробника	www.asus.com

Материнська плата упакована в звичайну невелику картонну коробку на якій перераховані типи підтримуваних процесорів AMD і обіцяна висока продуктивність з підтримкою Windows Vista.

Бюджетна материнська плата ASUS M2N і укомплектована по бюджетному.

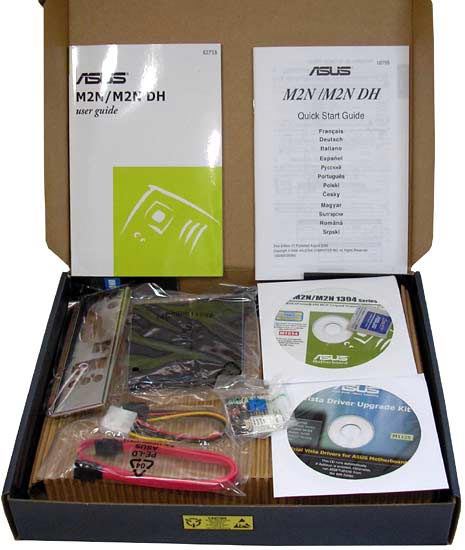

До комплекту входить:

• материнська плата;
• CD-диск с ПО и драйверами;
• керівництво користувача англійською мовою, коротка інструкція по установці,
• шлейф FDD,
• шлейф UltraDMA 133/100/66;
• 1 шлейф Serial ATA;
• кабель живлення SATA;
• ASUS Q-Connector;
• заглушка на задню панель корпуса.

Материнська плата не зовсім вдало скомпонована. Перше, що впадає в очі – це розташування по середині плати роз'ємів живлення. Наступний недолік - всі чотири слоти оперативної пам'яті розташовано разом, причому перші дві планки, для роботи у двоканальному режимі, потрібно буде вставити поряд, а це, безумовно, погіршить їх охолоджування. Єдиний роз'єм IDE розвернутий, це спрощує укладання шлейфу в корпусі, але іноді в невеликих корпусах спрощує процес підключення, тому радимо підключити шлейф до установки плати в корпус, а у разі потреби відключати тільки роз'єм від жорсткого диска. Роз'єм FDD розміщений в нижній частині з лівого боку, звичайно ці накопичувачі вже давно зжили себе, але якщо він все ж таки знадобиться, то укласти ергономічно шлейф буде скрутно.

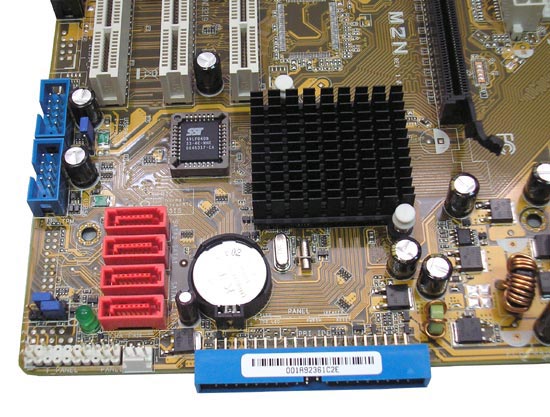

На чипсеті встановлений фарбований алюмінієвий радіатор середнього розміру. Чіп NVIDIA nForce 430 MCP підтримує на цій платі 4 порти Serial ATA-300 з можливістю їх об'єднання в RAID масив 0, 1, 0+1, 5 і JBOD, один порт Parallel ATA і 10 портів USB 2.0. Окрім цього на материнській платі є вбудований гигабітний мережевий контролер і 6-канальний кодек HAD з коаксіальним виходом S/PDIF. Конектори кнопок і індикаторів корпусу розташовані в правому кутку, вони не мають колірної маркіровки і написів, але для спрощення їх підключення в комплекті поставляється перехідники Q-conector.

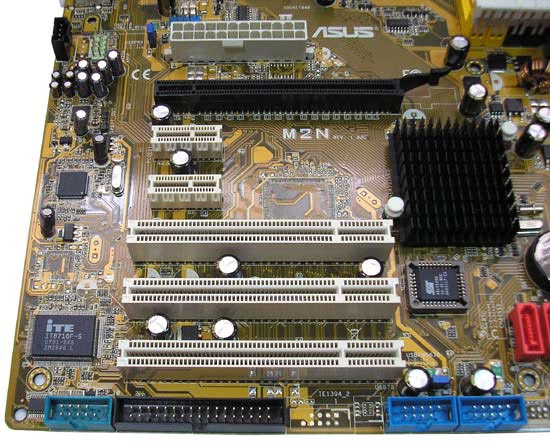

На платі встановлено цілі три PCI роз'єму, два PCIE х1, один  PCIE х16 і є роз'єм COM порту.

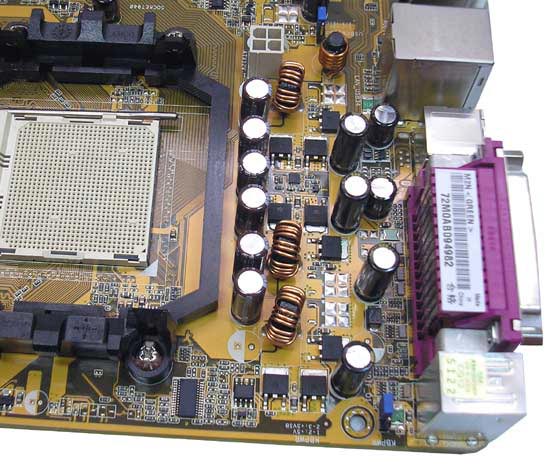

Стабілізатор живлення триканальний без додаткового охолоджування елементів. Процесорна рамка має по три зуби з двох сторін.

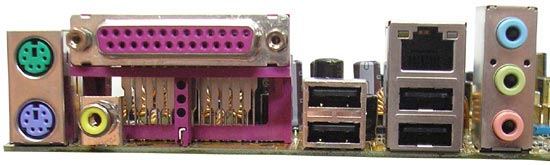

На задній панелі виведені наступні порти: два PS/2 для миші і клавіатури, паралельний (LPT),  три перемикаючих аудіо порти для шести канального звуку ( Line-in, Line-out, Mic in), 4 роз'єми USB, Gigabit LAN RJ45 і коаксіальний S/PDIF. Відзначимо відсутність COM-порту.

Керівництво користувача призначене для двох модифікацій материнських плат ASUS M2N і ASUS M2N DH, остання має додатковий модуль Wi-Fi, який підключається до портів USB 9, 10. На схемі він показаний в підключеному стані, але ніякого відношення до плати ASUS M2N не має. До материнської плати можна підключити три вентилятори, один з яких 4-контактний процесорний, а два триконтактних. Роз'єм процесорного кулера розташований біля слотів оперативної пам'яті недалеко від процесорного роз'єму. Для корпусних вентиляторів місця вибрані також досить вдало, так один знаходитися з правого боку біля Chassis-конекторів, а другий - по центру, трохи вище за роз'єми живлення. Технологія Q-Fan Control дозволяє автоматично регулювати швидкість обертання процесорного кулера, що живиться від роз'єму CPU Fan.

BIOS

У материнській платі ASUS M2N використовується BIOS з хорошими можливостями розгону і моніторингу.

Можливості розгону:
- Зміна тактової частоти FSB від 200 до 400 Мгц з кроком 1 МГц;
- Вибір робочої частоти пам'яті (DDR2-400/533/667/800) і зміна таймінгів пам'яті(CL, RCD, RP, RAS, 1T/2T);

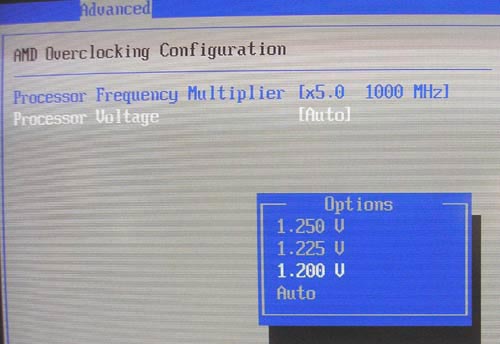

- Зміна множника процесора від 5х до мах;
- Зміна частоти шини PCI-Express від 100 до 150 Мгц з кроком 1 МГц;

- Зміна напруги живлення ядра процесора від 1,2 В до 1,25 В з кроком  0,05 В;

- Установка напруги живлення пам'яті DDR2 - 1,8 В, 1,9 В;
- Включення режиму автоматичного оверлокингу;

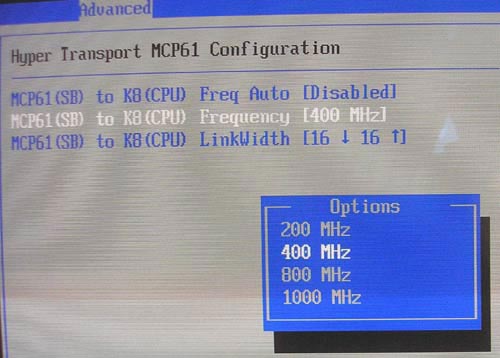

- Змінювати частоту шини HyperTransport - 200, 400, 800, 1000МГц, не вистачає значення 600 Мгц;
- Змінювати розрядність шини HyperTransport: 4, 8 або 16 бітний;

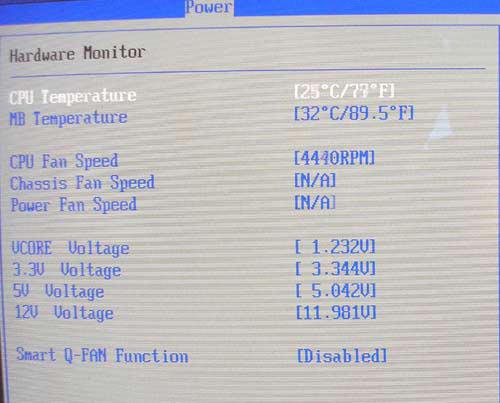

У вікні Hardware Monitor можна стежити за:
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і одного корпусного вентилятора; - напругою живлення ядра процесора;
- величиною напруги основних ліній живлення 3.3В, 5В, 12В.

Крім того, є можливість включити функцію автоматичного контролю швидкості обертання процесорного кулера Q-Fan.

Можливості розгону плати з BIOS непогані, але межі регулювання напруги живлення ядра процесора і пам'яті достатньо малі.

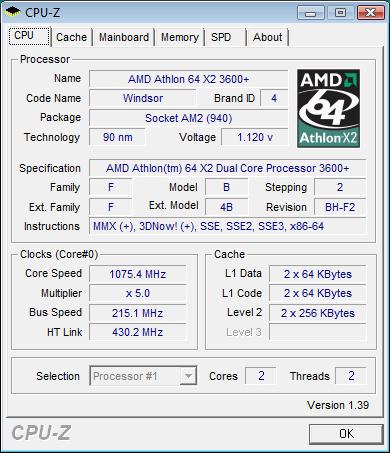

Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту тільки до 215 Мгц.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне устаткування.

Процесор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативна пам’ять	2 х DDR2-800 1024 Мб Apacer PC6400
Відеокарта	EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптичний привод	ASUS DRW-1814BLT SATA
Блок живлення	Fortron ATX400-PNF, 400 Вт, 120 мм малошумний вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

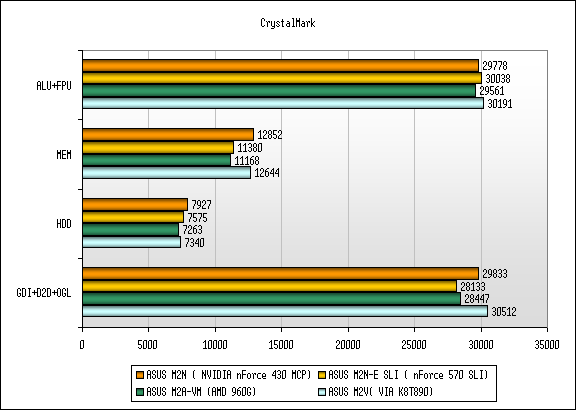

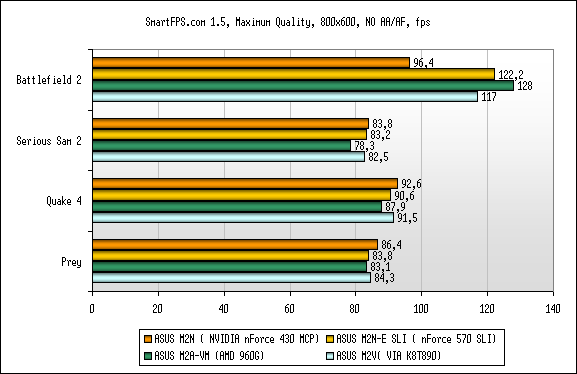

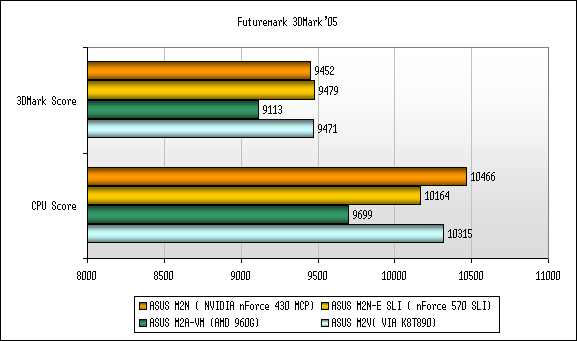

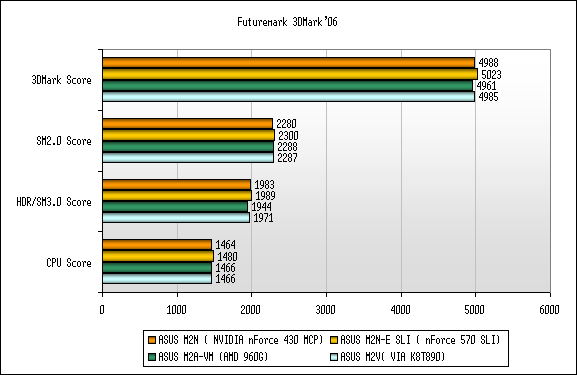

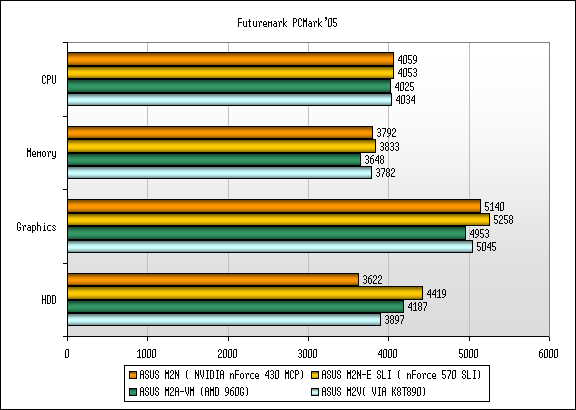

Плата продемонструвала хороші показники продуктивності, що не дуже відрізняються від результатів інших материнських плат.

Висновки

Материнська плата ASUS M2N приваблива в першу чергу невисокою ціною. Її можливостей і продуктивності буде достатньо для того, що б зібрати на ній хорошу систему для роботи. Плата має достатньо непогану кількість настройок в BIOS необхідних для розгону, але підняти частоту тактового генератора системної шини вище за відмітку в 215 Мгц нам не вдалося. З цього виходить, що реально здійснити можна буде лише невеликий розгін системи.

До достоїнств, можна віднести:

• невисоку ціну;
• два конектора для додаткових вентиляторів;
• достатня кількість настройок BIOS для невеликого розгону;
• 6-канальний звук High Difinition Audio з S/PDIF-Out.

До недоліків, віднесемо:

• відсутність на задній панелі COM-порту і додаткової панелі в комплекті;
• слабкі результати розгону;
• трохи невдалу компоновку.

Автор: Дмитро Масюк
Переклад: Володимир Черноіван

Виражаємо подяку фірмі ООО ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
