Огляд корпуса CHIEFTEC Pro mini (AZ-01B-OP): коли тиша в пріоритеті

Корпуси в діапазоні до $50 або ₴2100 користуються чималою популярністю, особливо коли мова заходить про порівняно недорогі збірки з максимальним акцентом на процесорі та відеокарті. І хоча багато таких пристроїв зразка 2025-го мають глухі прозорі панелі, є й винятки з цього правила.

Так, у корпусі CHIEFTEC Pro mini (AZ-01B-OP) вирішили залишити класичний підхід із парою металевих боковин. А це, в свою чергу, дозволило встановити на них звукоізоляцію, що трапляється в даному ціновому сегменті ой як нечасто. Крім того, цей корпус отримав ще й інші не характерні для бюджетних пристроїв особливості, про які (і не тільки) ми розповімо далі.

Специфікація

Паковання та комплект постачання

Вага коробки разом із корпусом складає 6 кг. З боків передбачені ручки для її транспортування, тоді як всередині присутні поролонові захисні вставки та антистатичний пакет.

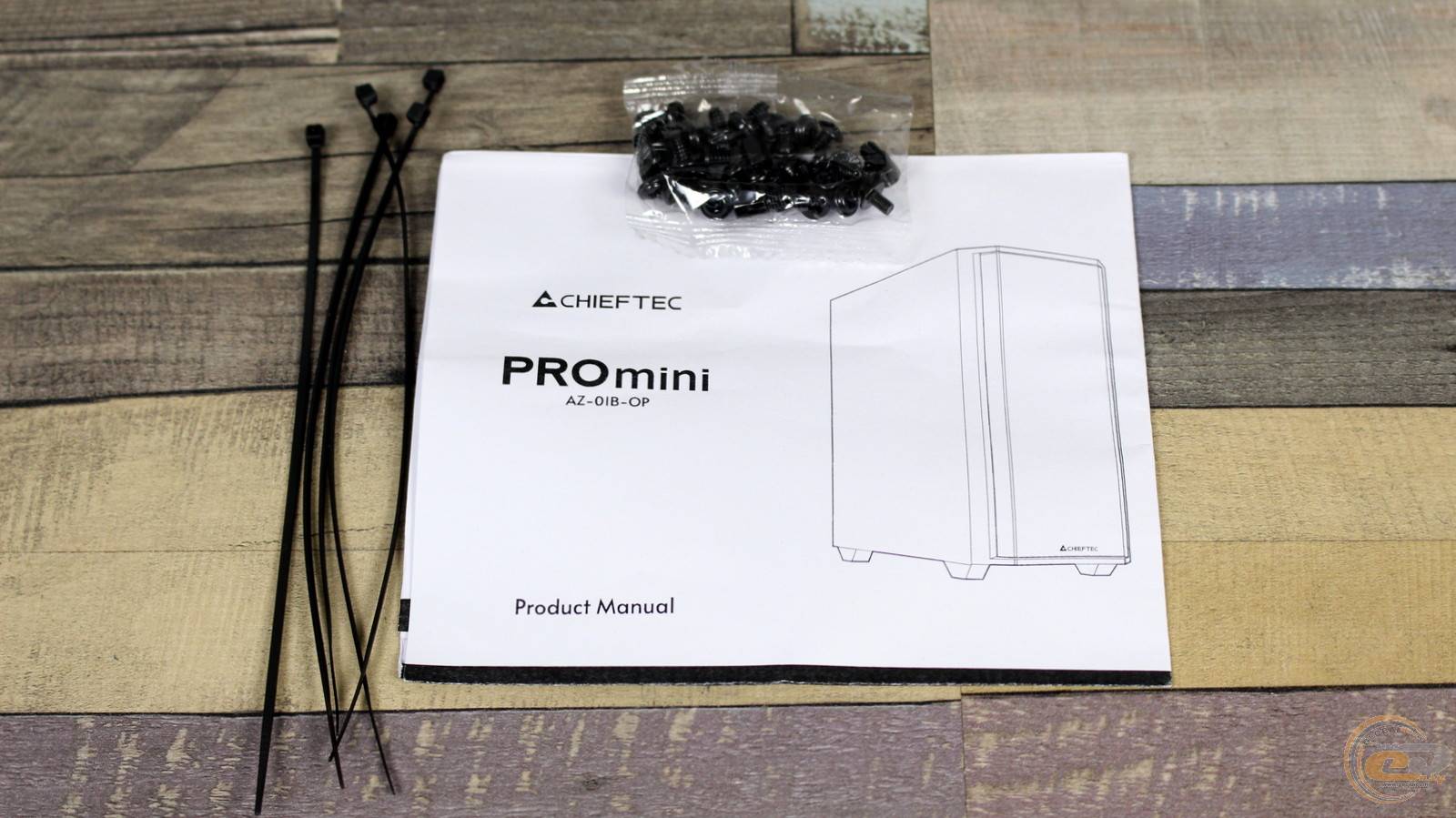

Комплект постачання включає в себе набір гвинтів, стяжок та інструкцію користувача.

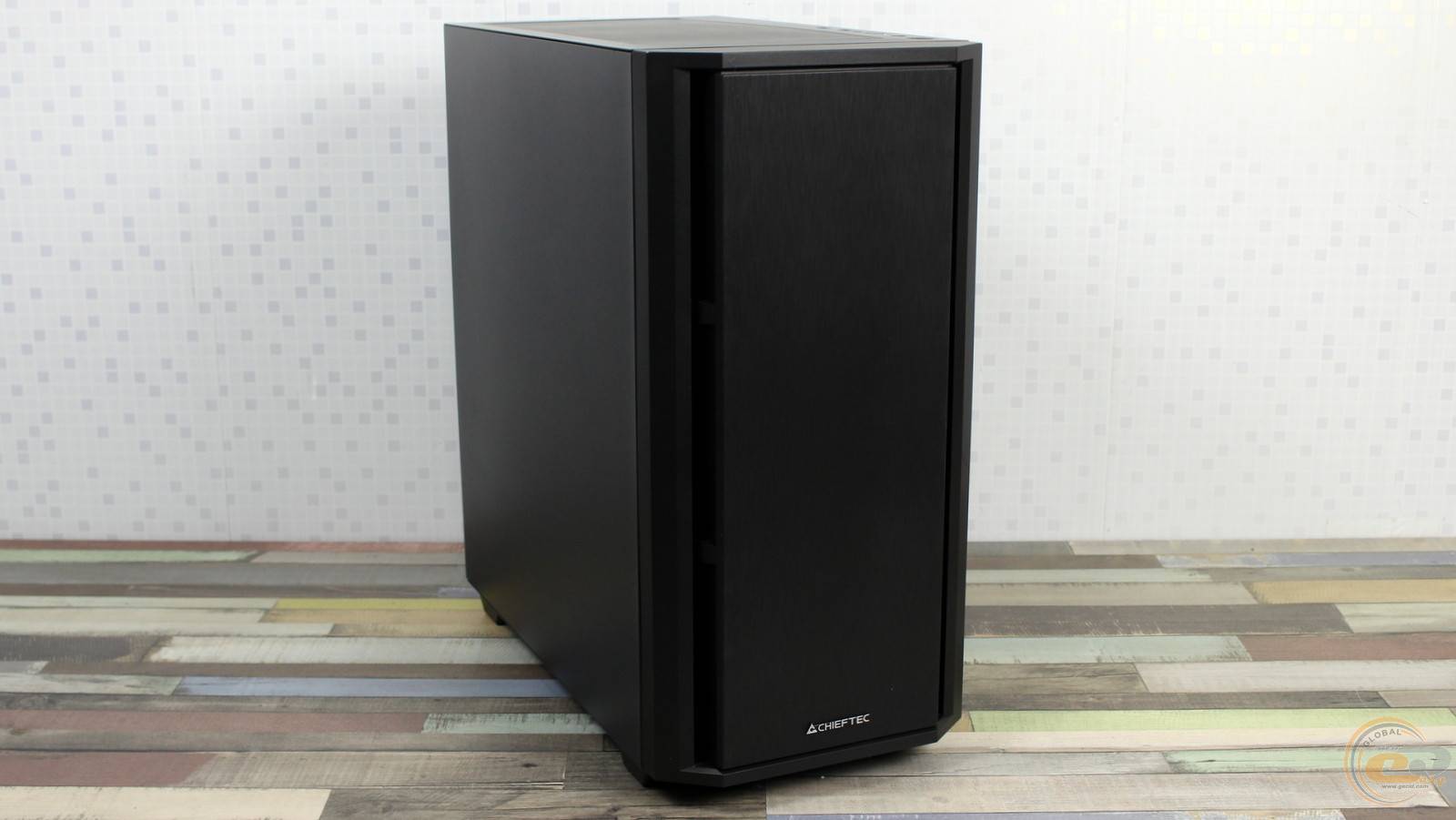

Зовнішній вигляд

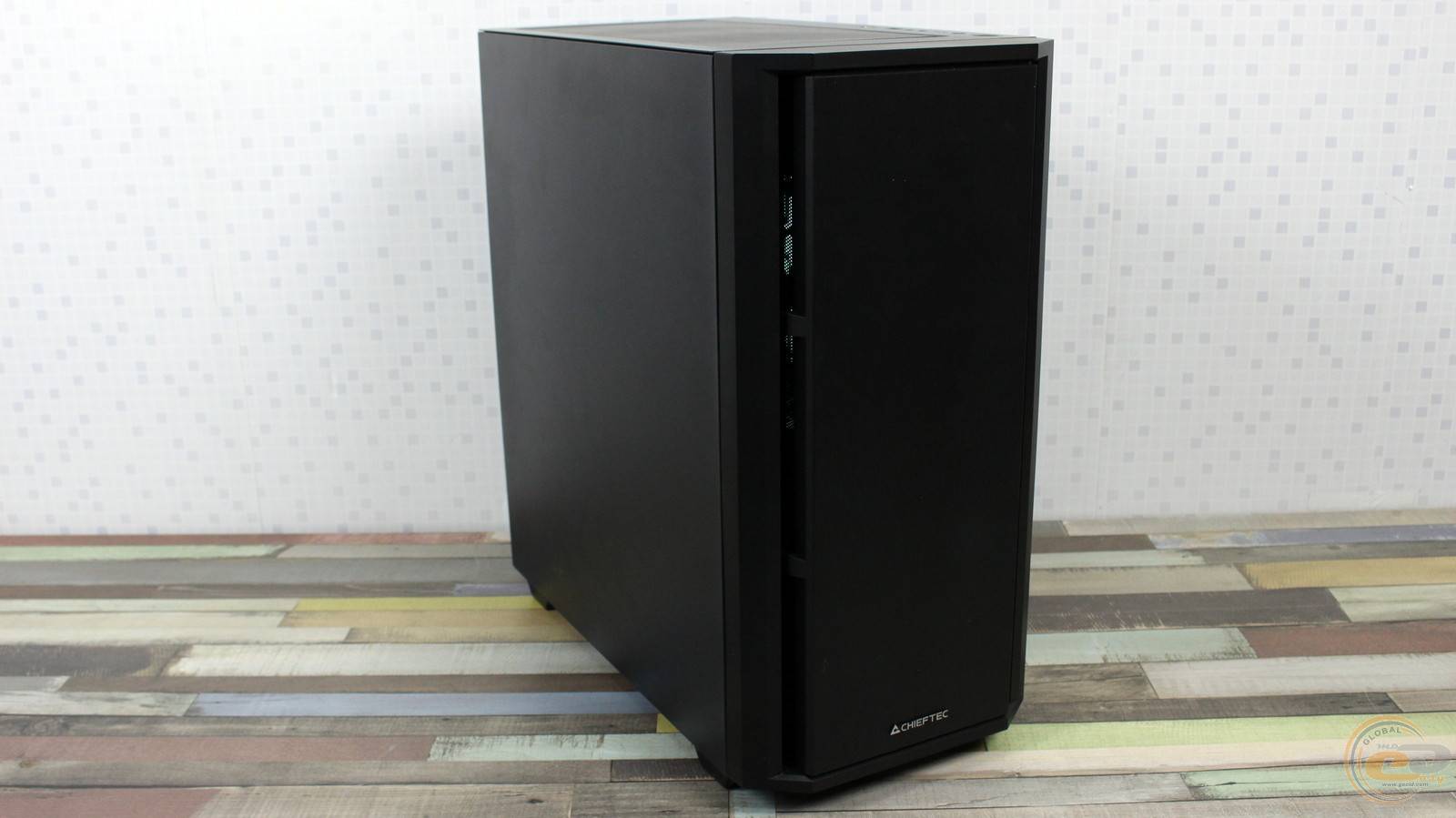

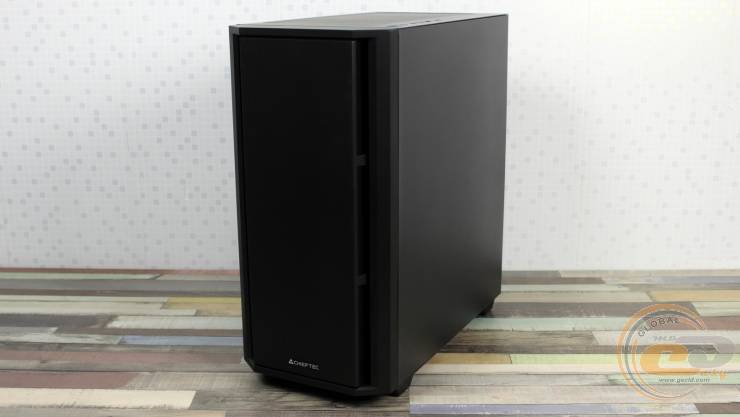

Завдяки старанням дизайнерів, зокрема декорації фронтальної панелі під шліфований метал, CHIEFTEC AZ-01B-OP отримав елегантний вигляд, який багатьом буде до душі. Ще однією родзинкою тут є блискучий логотип виробника. Та й продовгасті вирізи гармонійно вписуються в цей образ.

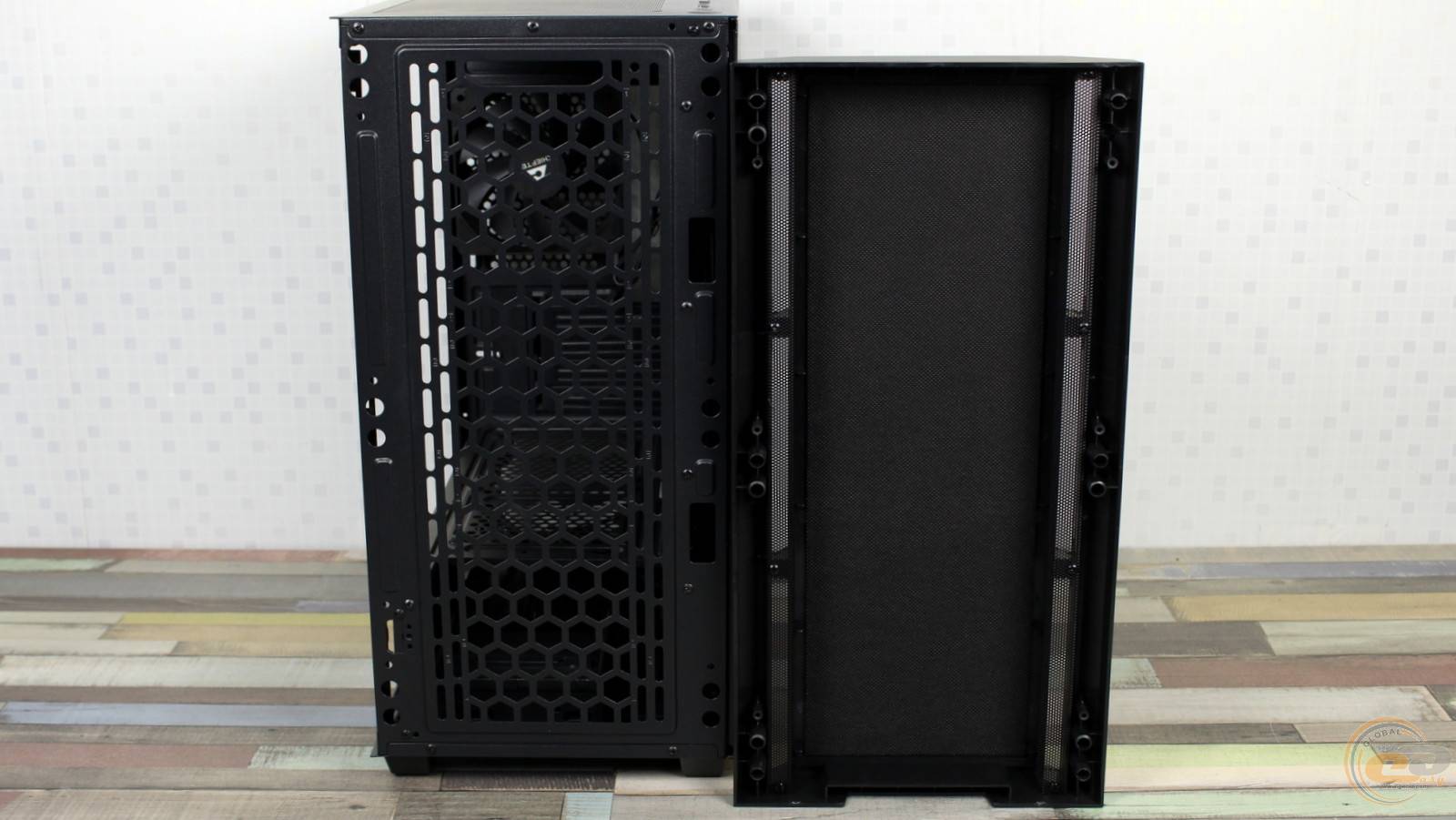

За ними ховається дрібна металева сіточка, крізь яку відбуватиметься захоплення прохолодного повітря фронтальними вентиляторами або РСО. У першому випадку тут помістяться три 120-мм пропелери, а у другому — досить габаритна водянка з 240-, 280- або 360-мм радіатором. На додачу позаду пластикової панелі присутній шумопоглинальний матеріал.

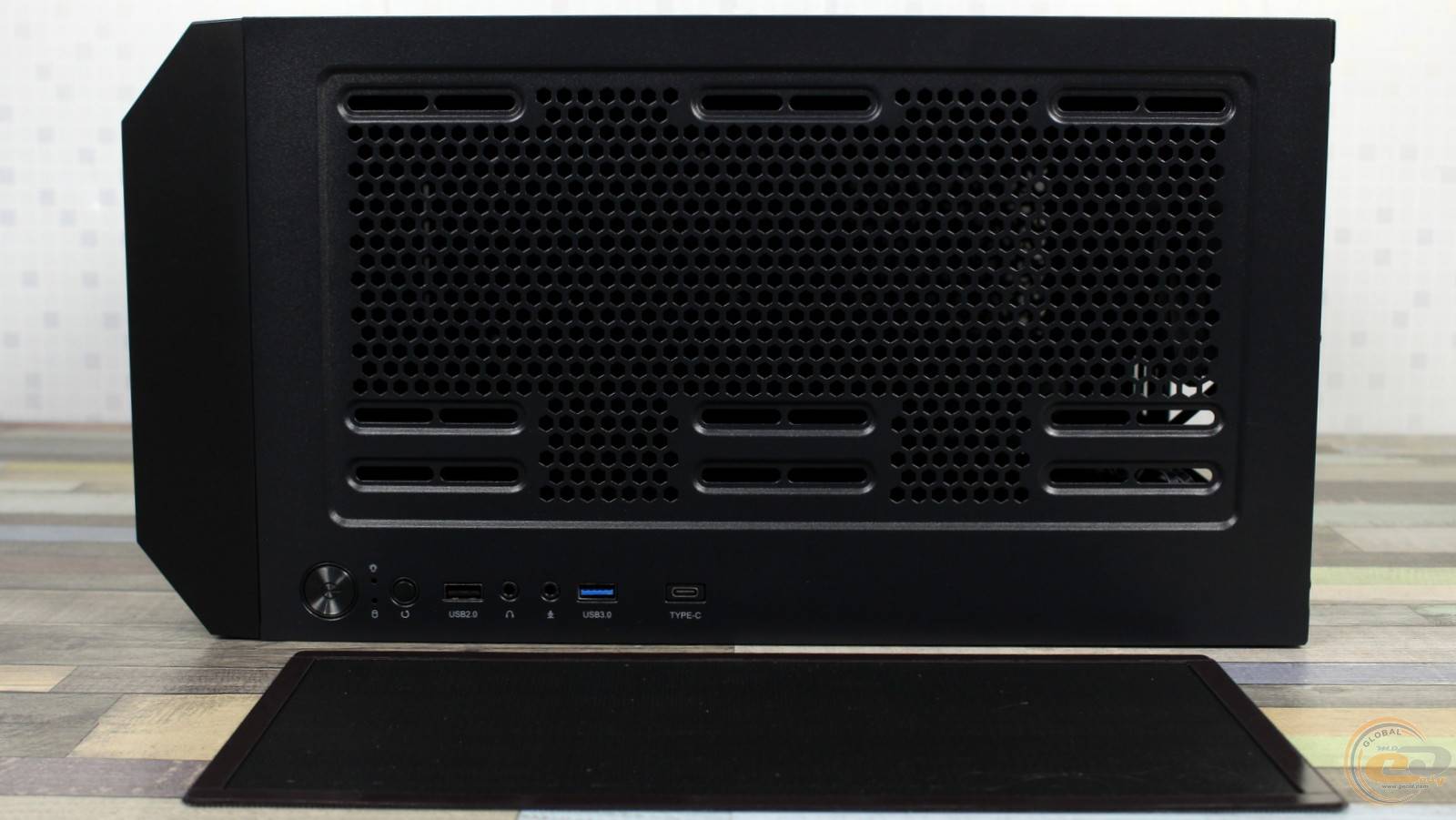

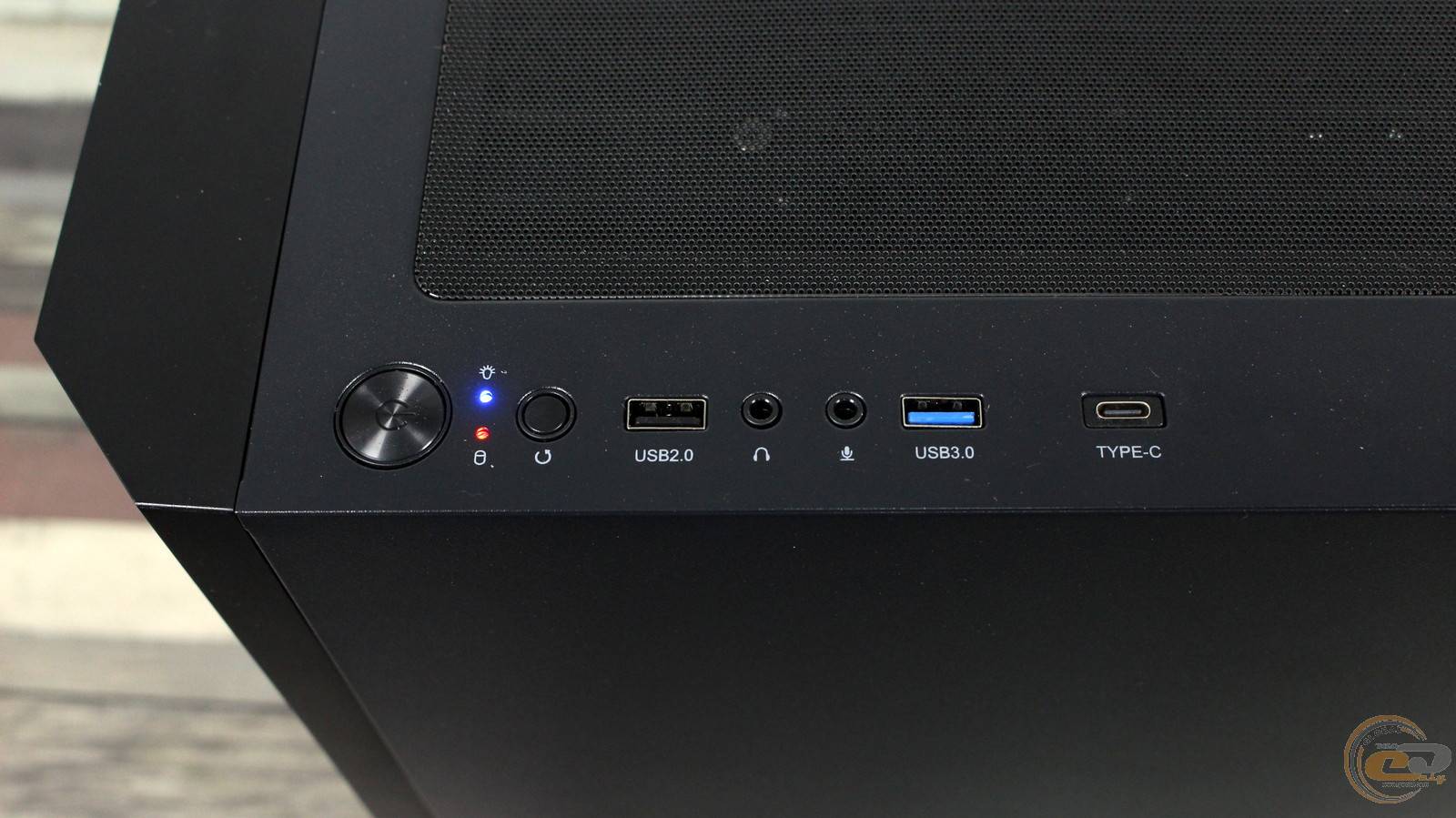

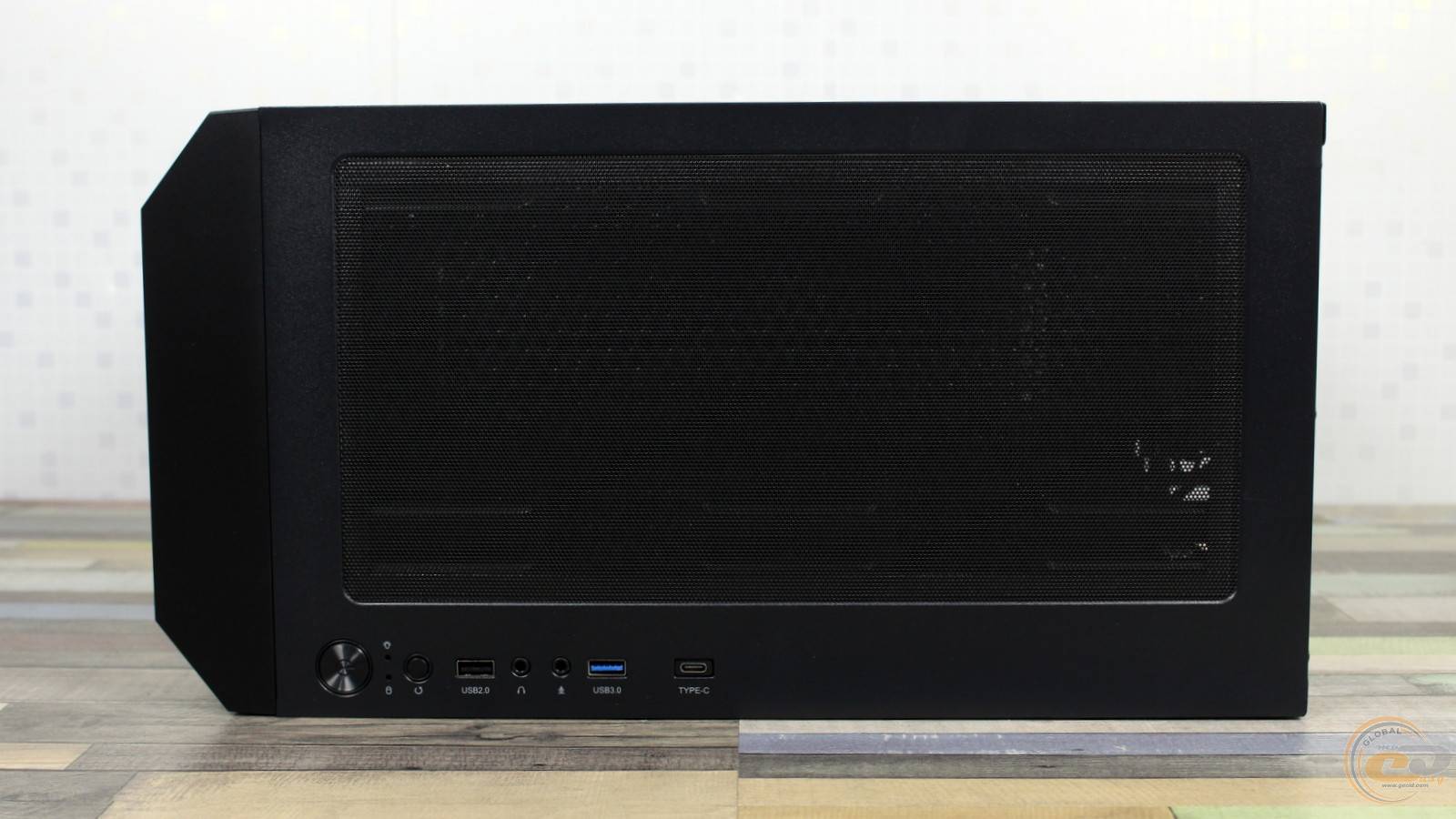

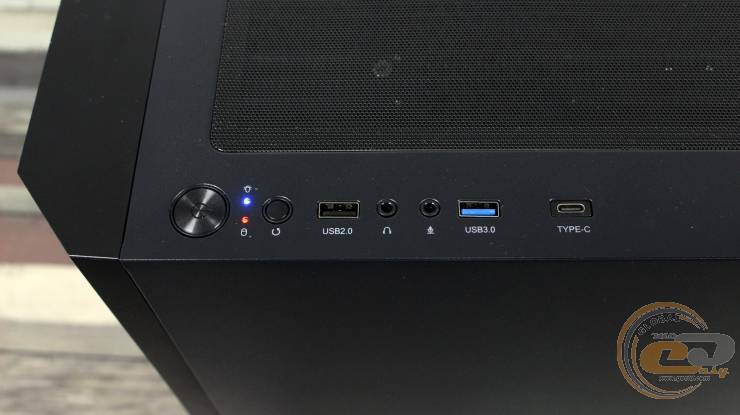

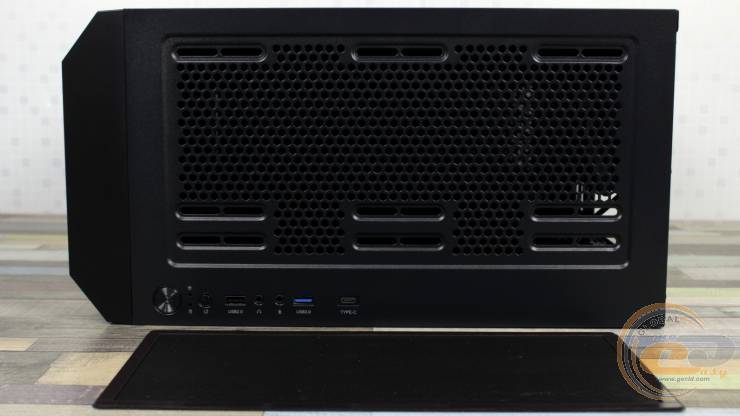

Уздовж правого края верхньої панелі розташувався багатий і різноманітний набір елементів. Мова йде про: USB 2.0 і 3.0, сучасний Type-C, пару аудіороз’ємів, кнопки увімкнення і перезавантаження, а також індикатори живлення і завантаженості накопичувача.

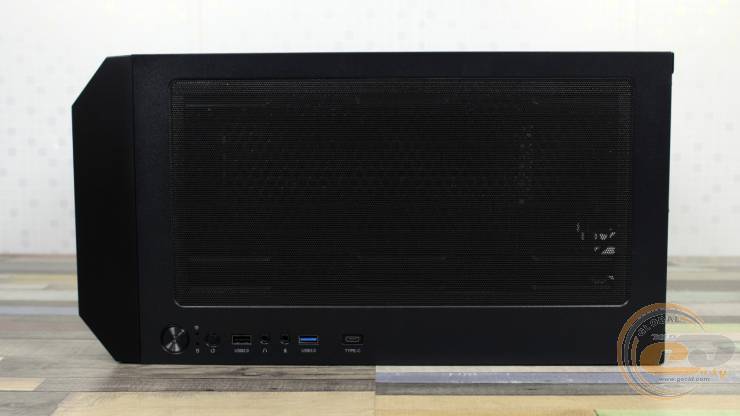

Поруч присутня магнітна сітка-фільтр,

а під нею передбачене місце для пари 120- або 140-мм пропелерів чи радіатора РСО довжиною 240 або 280 мм.

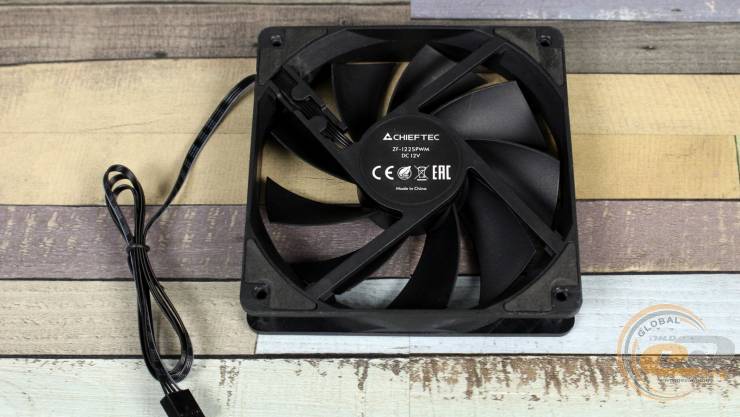

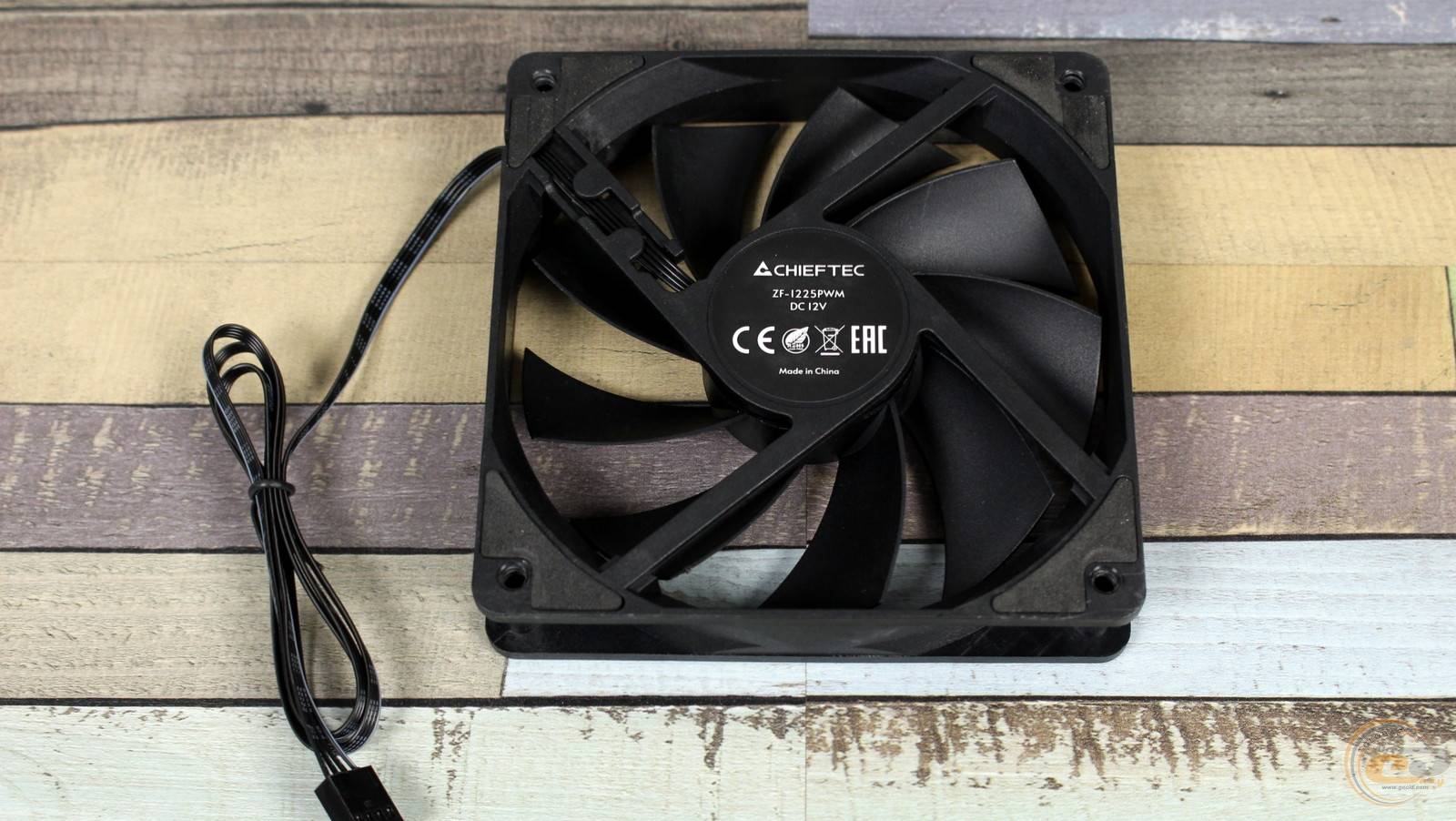

Під цією панеллю також присутній відповідний простір. Нижче розташувався єдиний попередньо встановлений 120-мм вентилятор CHIEFTEC ZF-1225PWM із ШІМ-регулюванням та 63-см кабелем.

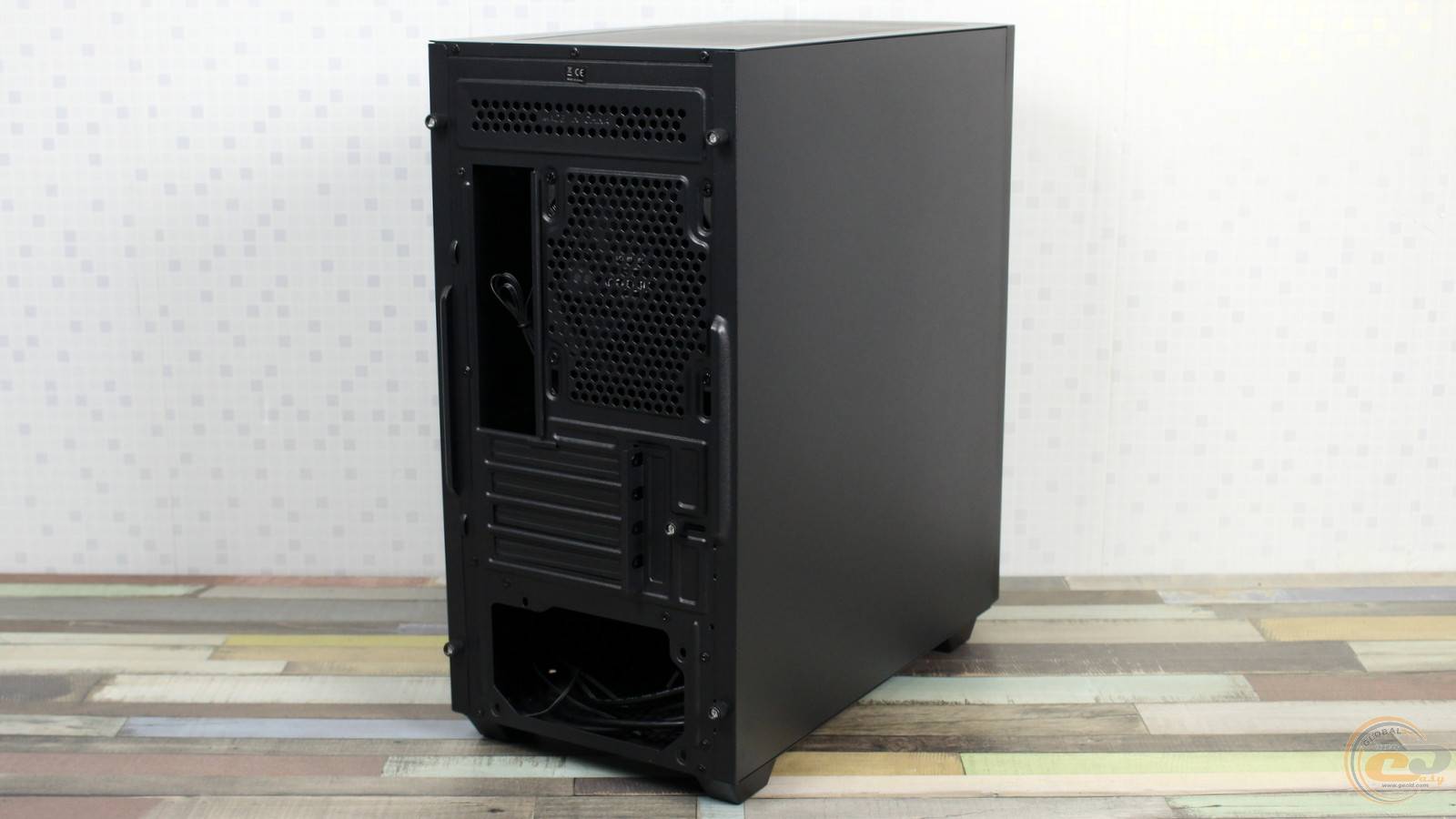

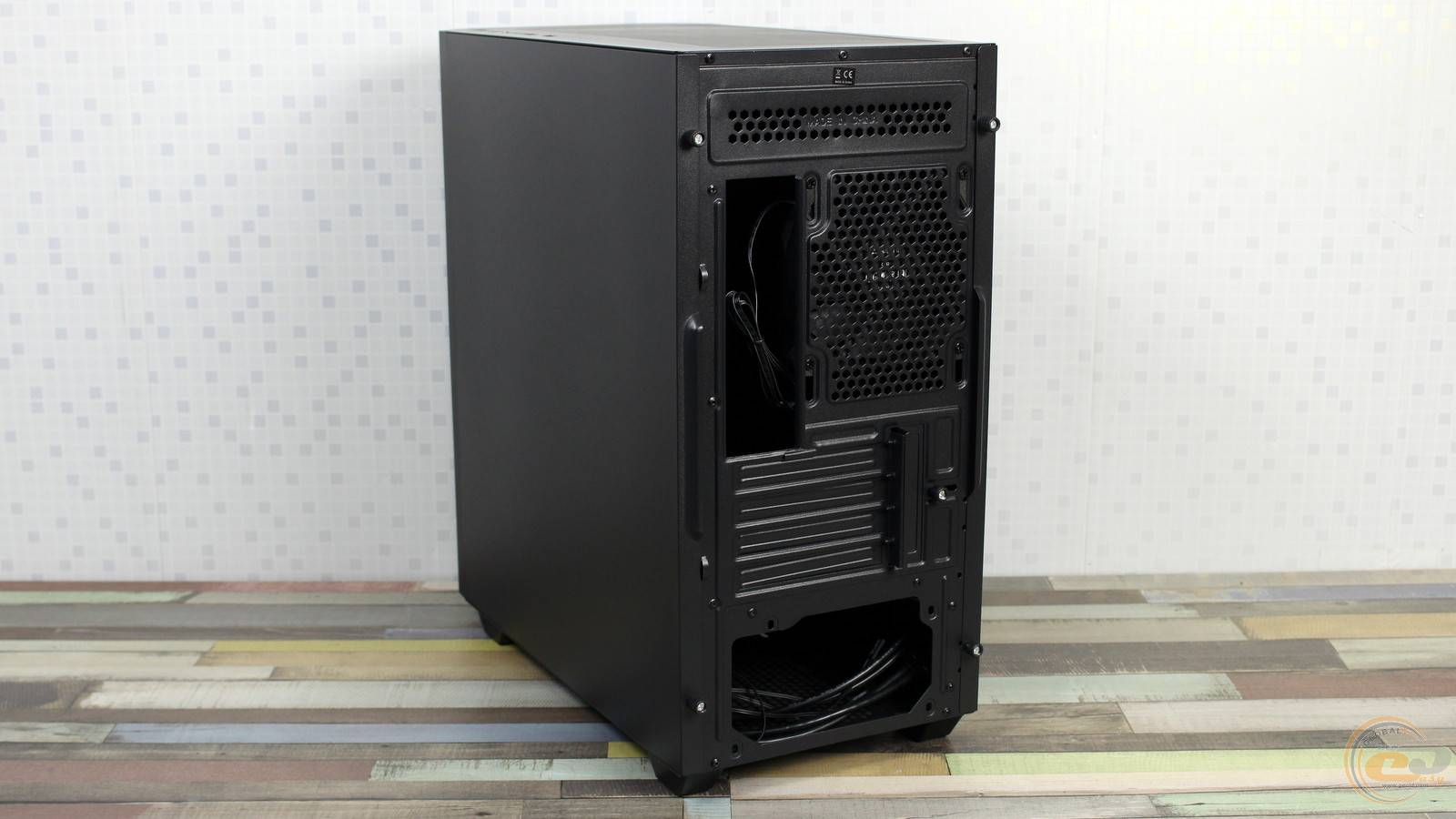

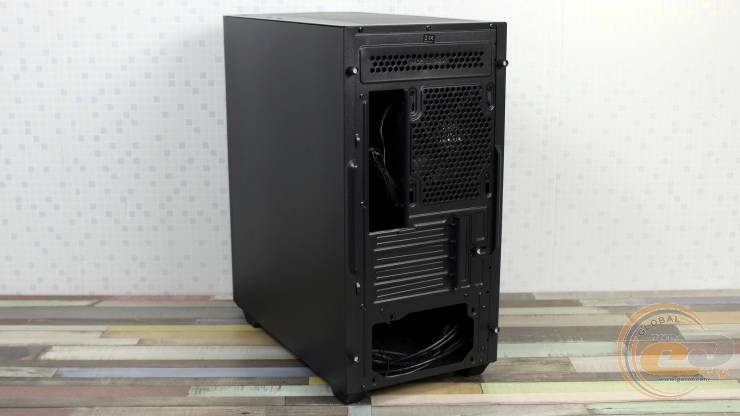

В наявності чотири слоти розширення зі спільною пластиною-фіксатором, а в самому низу є місце для блока живлення.

Також у тильній частині передбачені фігурні гвинти для фіксації боковин. В цілому таке компонування є досить звичним для сучасного Mini Tower-корпусу.

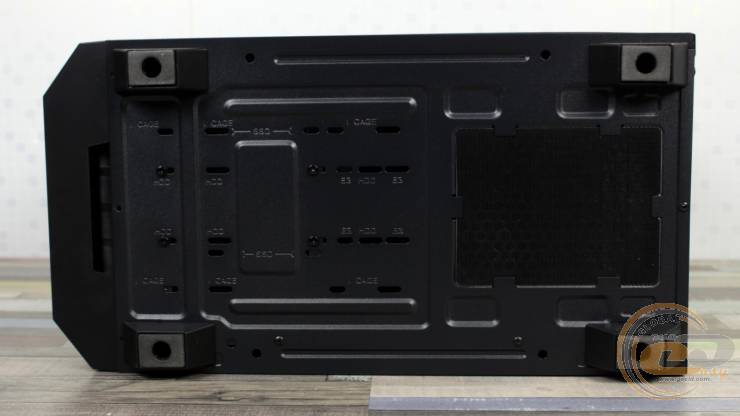

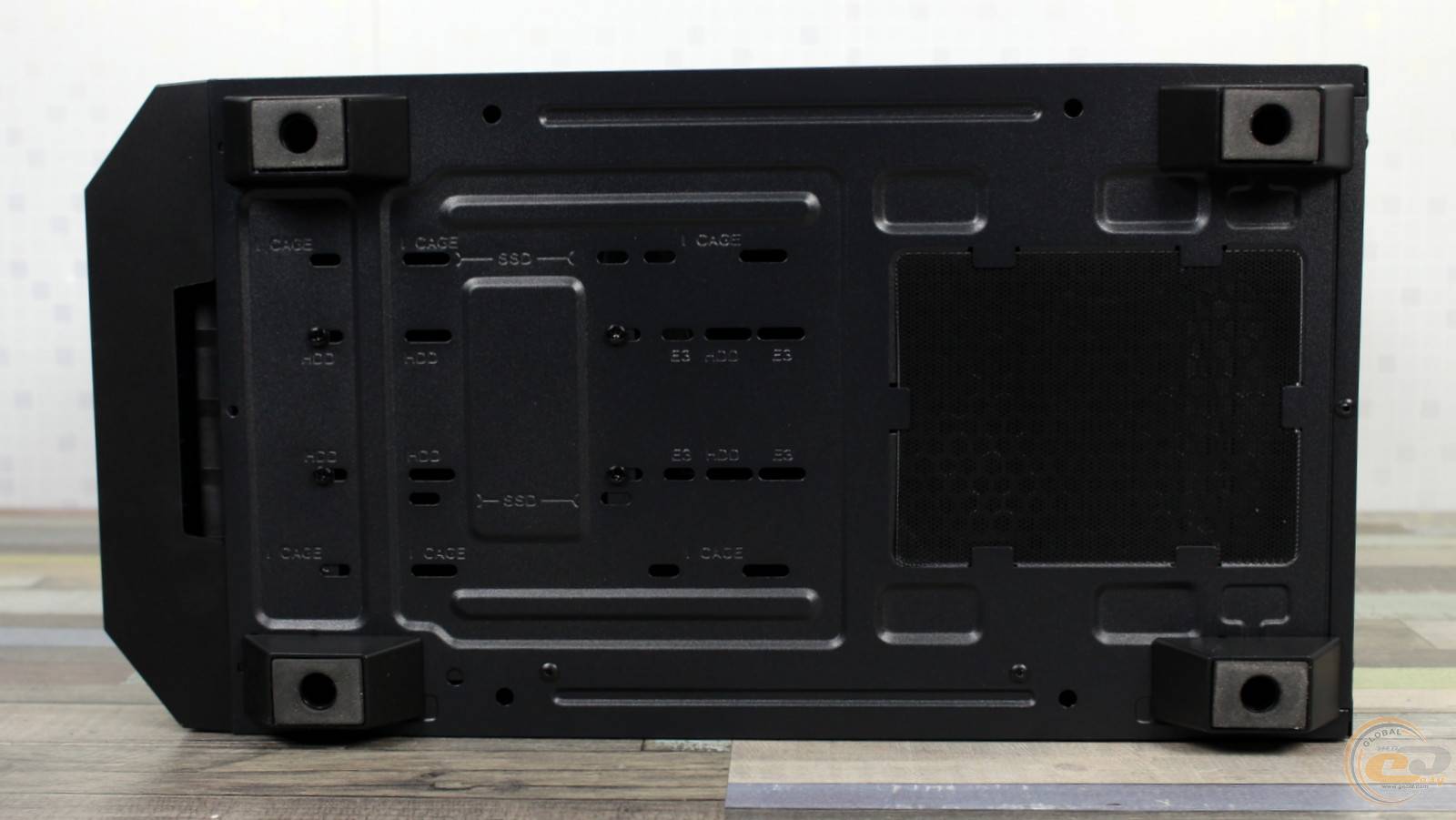

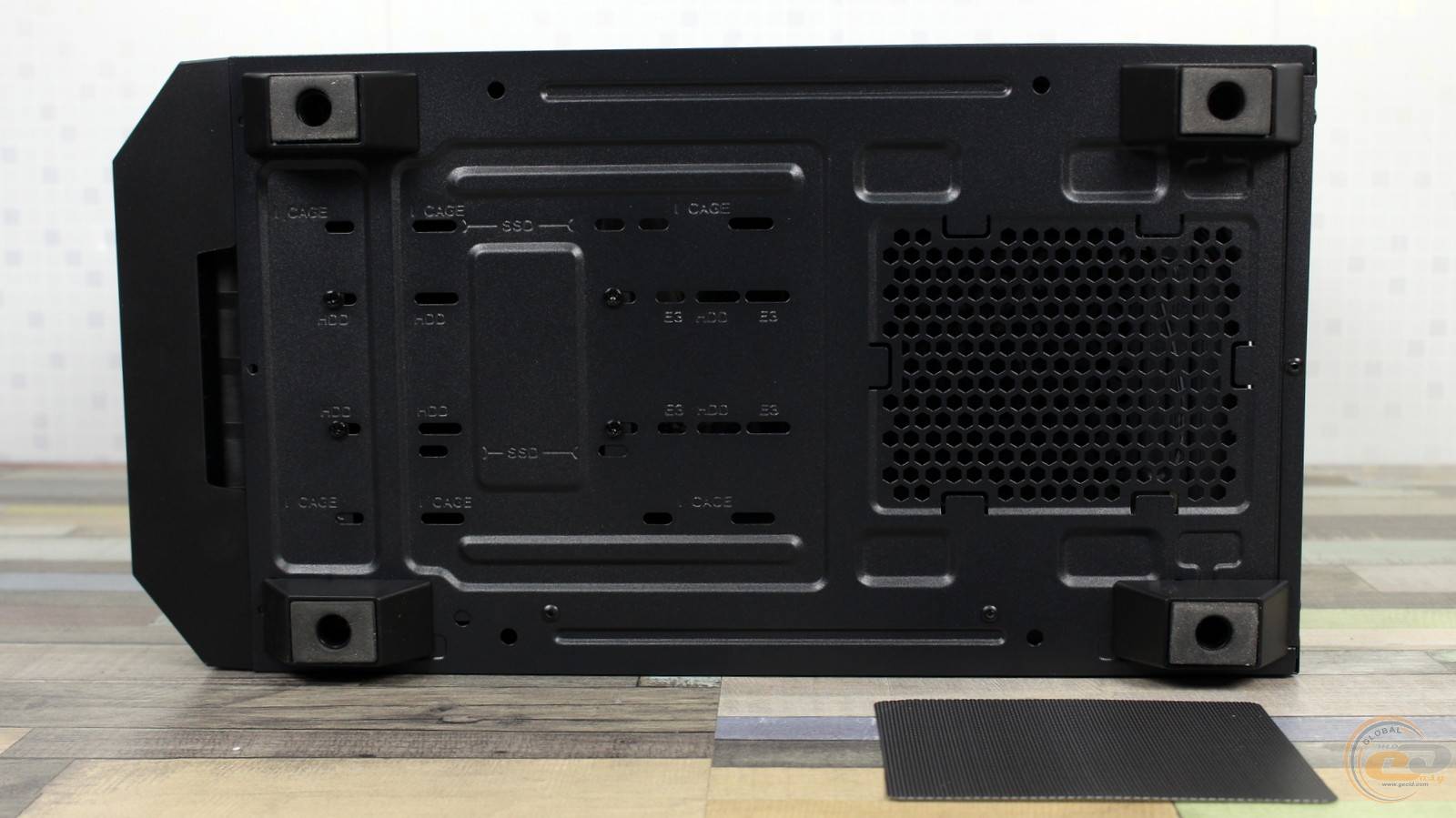

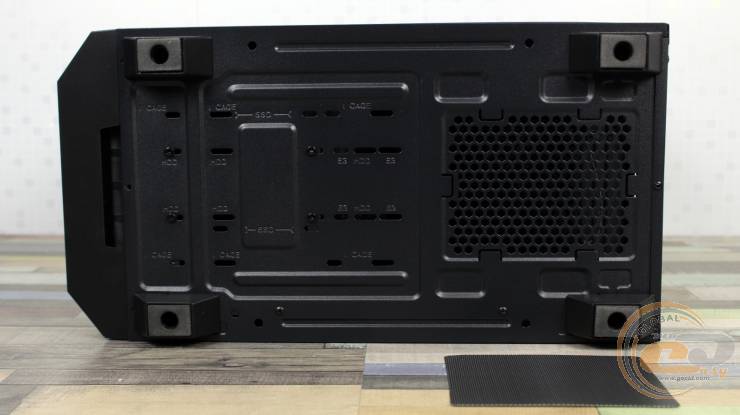

На нижній панелі CHIEFTEC AZ-01B-OP розташовані чотири пластикові ніжки висотою 23 мм з м’якими накладками. Ряд отворів ближче до передньої панелі свідчить про можливість встановлення кошика для накопичувачів у різних пазах, залежно від довжини блока живлення та фронтального охолодження.

Крізь невелику перфорацію розмірами 90 х 120 мм прохолодне повітря потрапляє до блока живлення. На його шляху стоїть сіточка-фільтр, яку легко зняти для очищення.

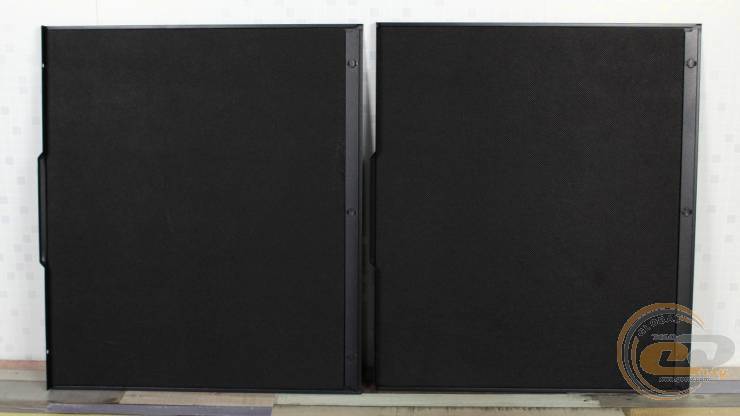

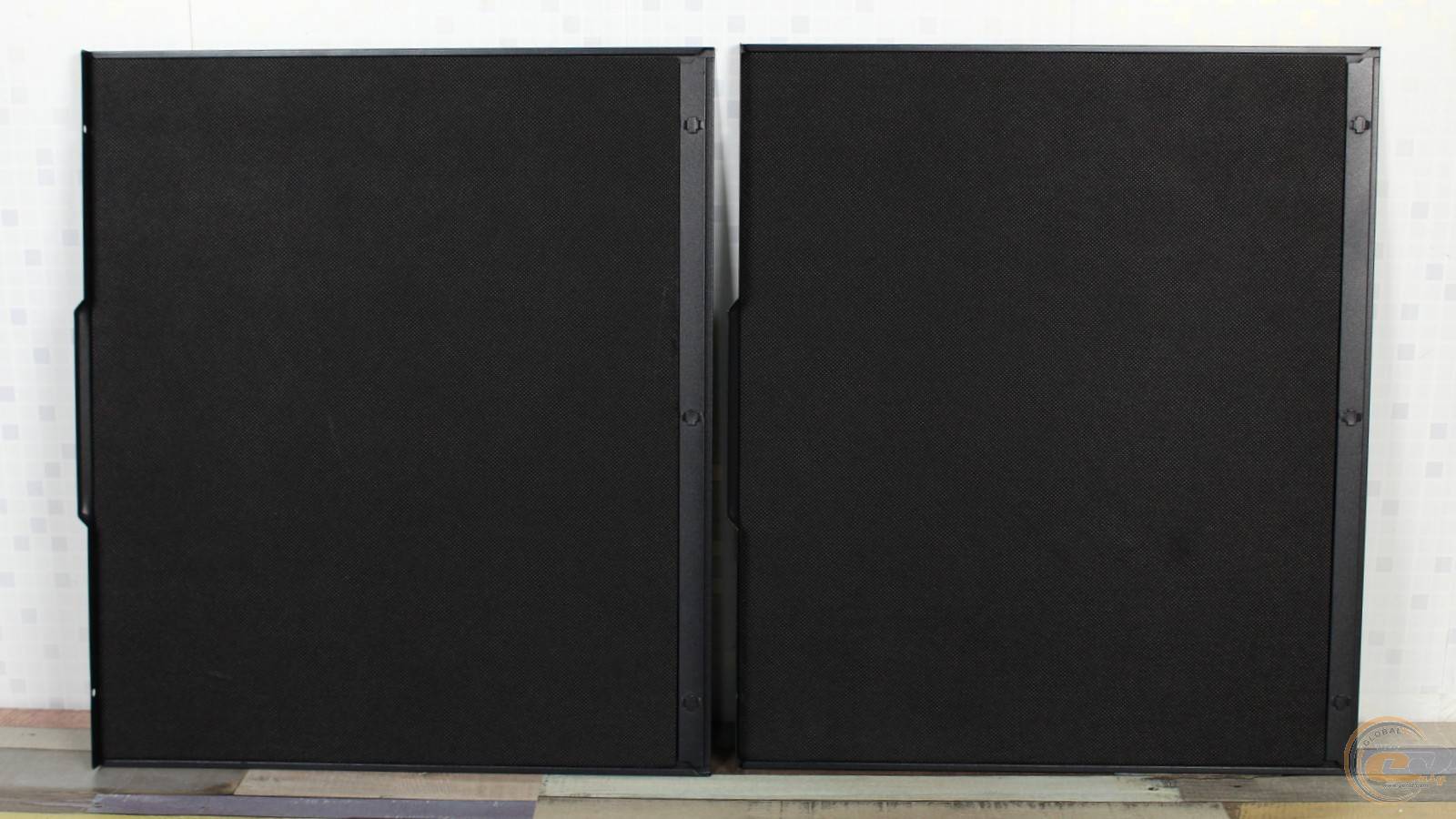

Як і решта корпусу, обидві боковини виготовлені зі сталі невеликої товщини — близько 0,5 мм. Зате ці елементи, на додачу до передньої панелі, також обладнані шумоізоляцією по всій їх площі.

Внутрішнє обладнання

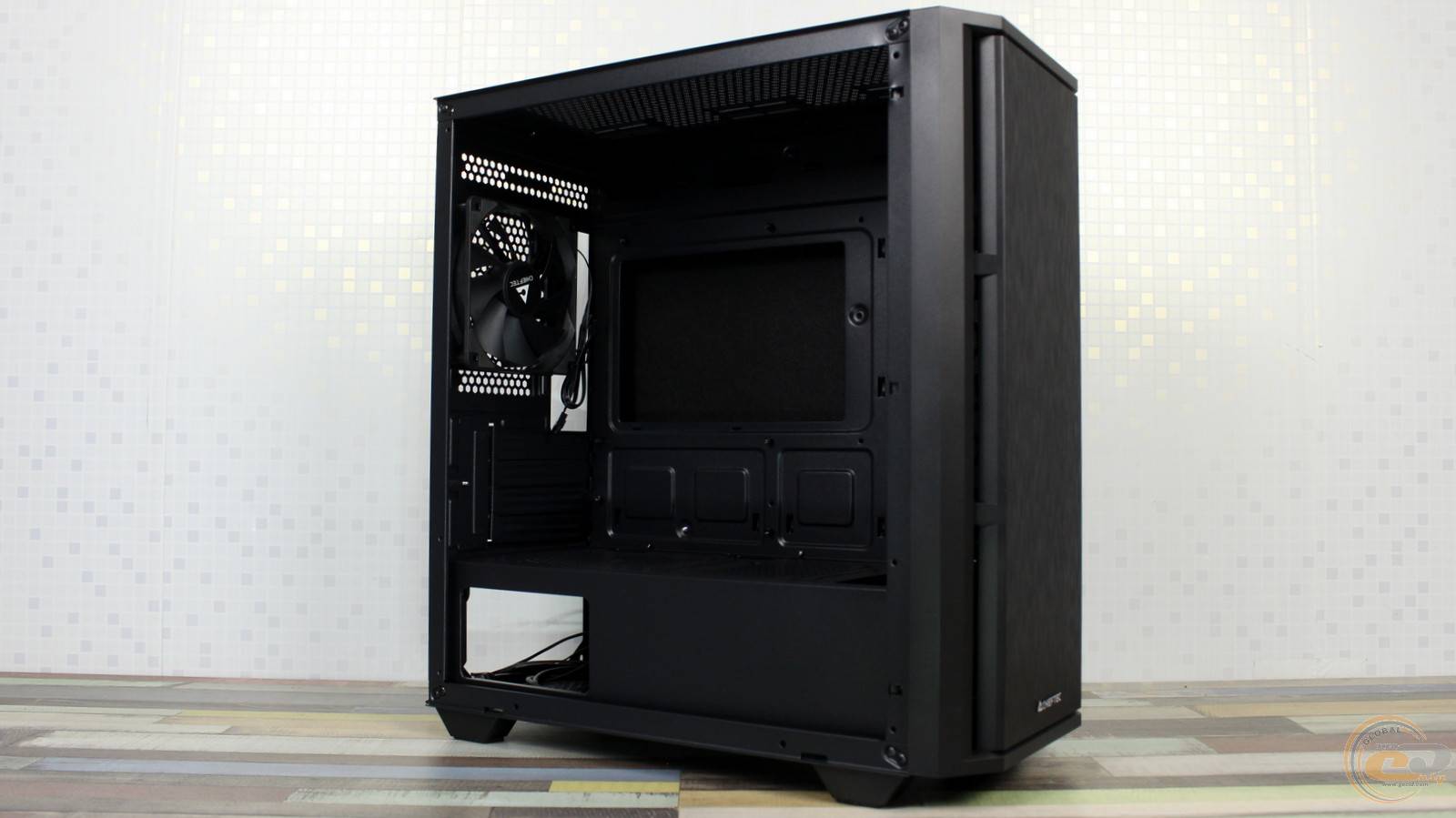

Всередині CHIEFTEC AZ-01B-OP поміститься компактна материнська плата форм-фоктору microATX або mini-ITX. У піддоні присутній виріз для встановлення процесорного кулера.

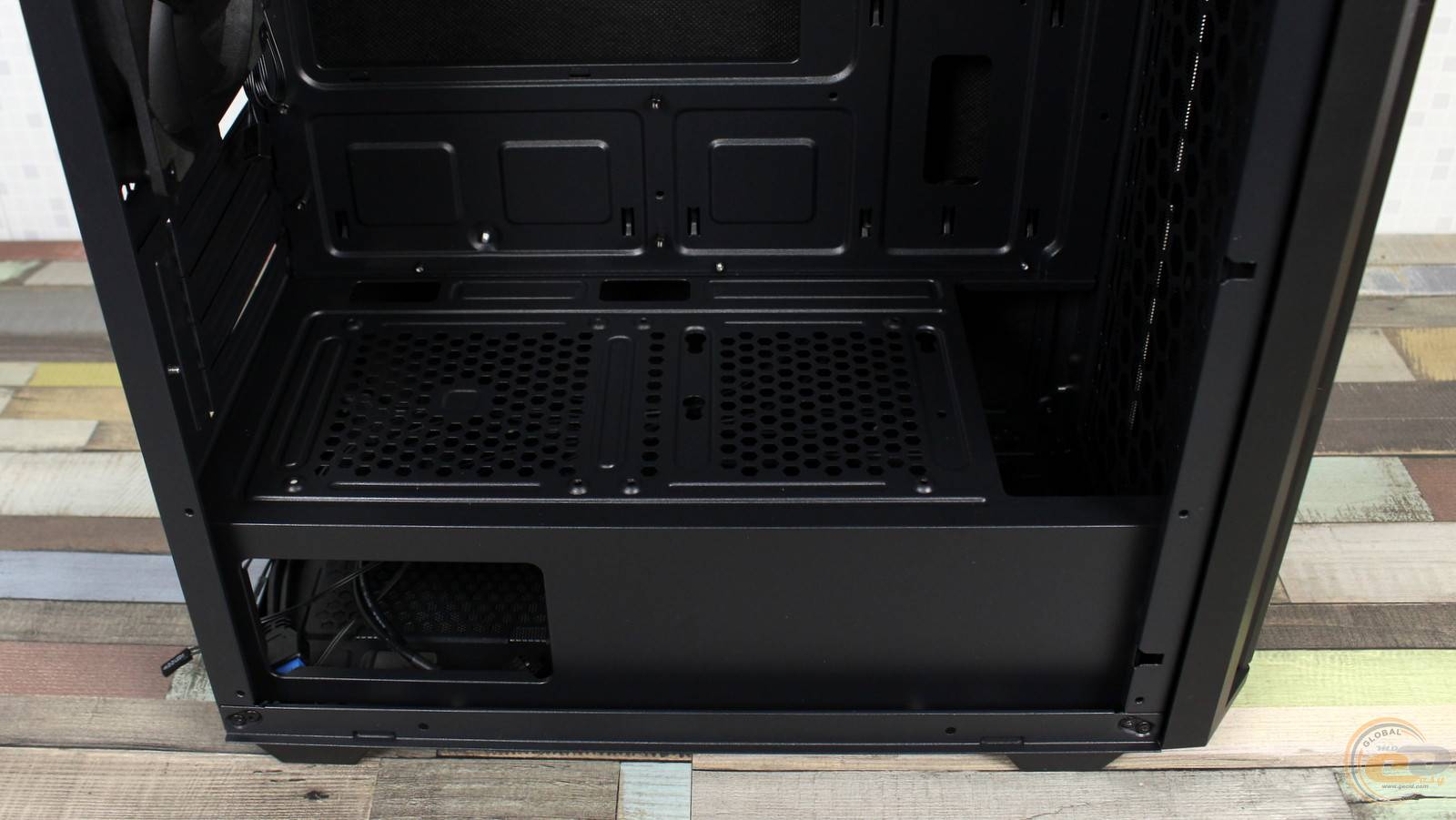

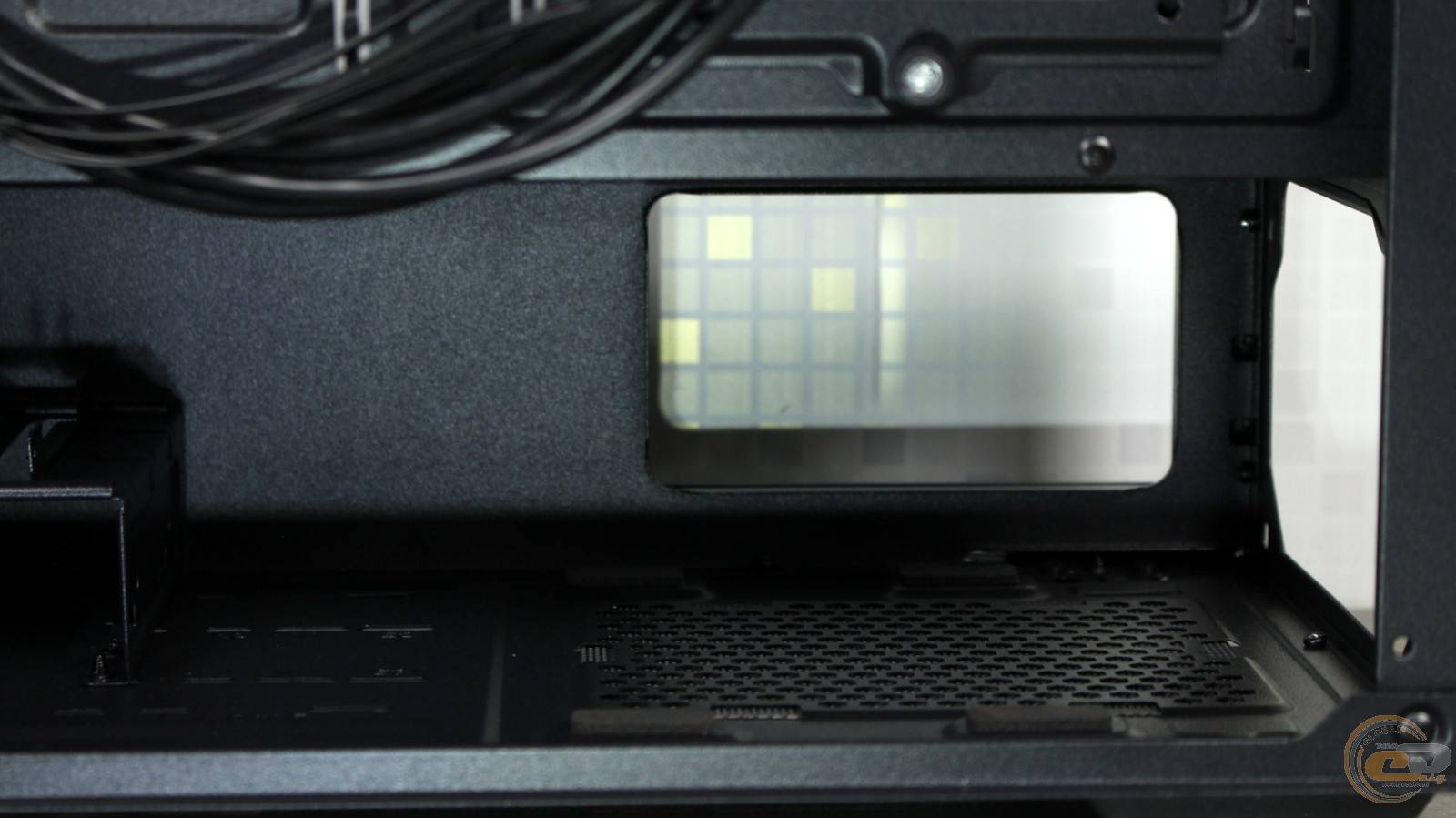

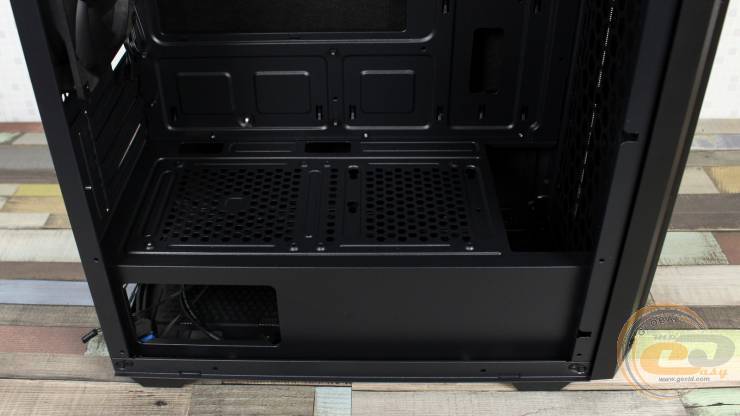

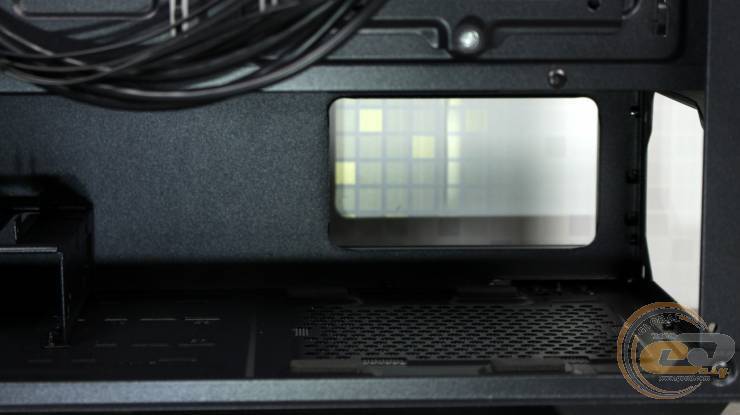

На тунелі, поруч із двома посадковими місцями для 120-мм вентиляторів, є невеличкий виріз для підведення проводів. Ближче до передньої панелі передбачене місце для встановлення габаритного радіатора системи рідинного охолодження. Та і блок живлення отримав невеличке «віконце».

В свою чергу, зверху і з правого краю також присутні отвори для підведення проводів до материнської плати.

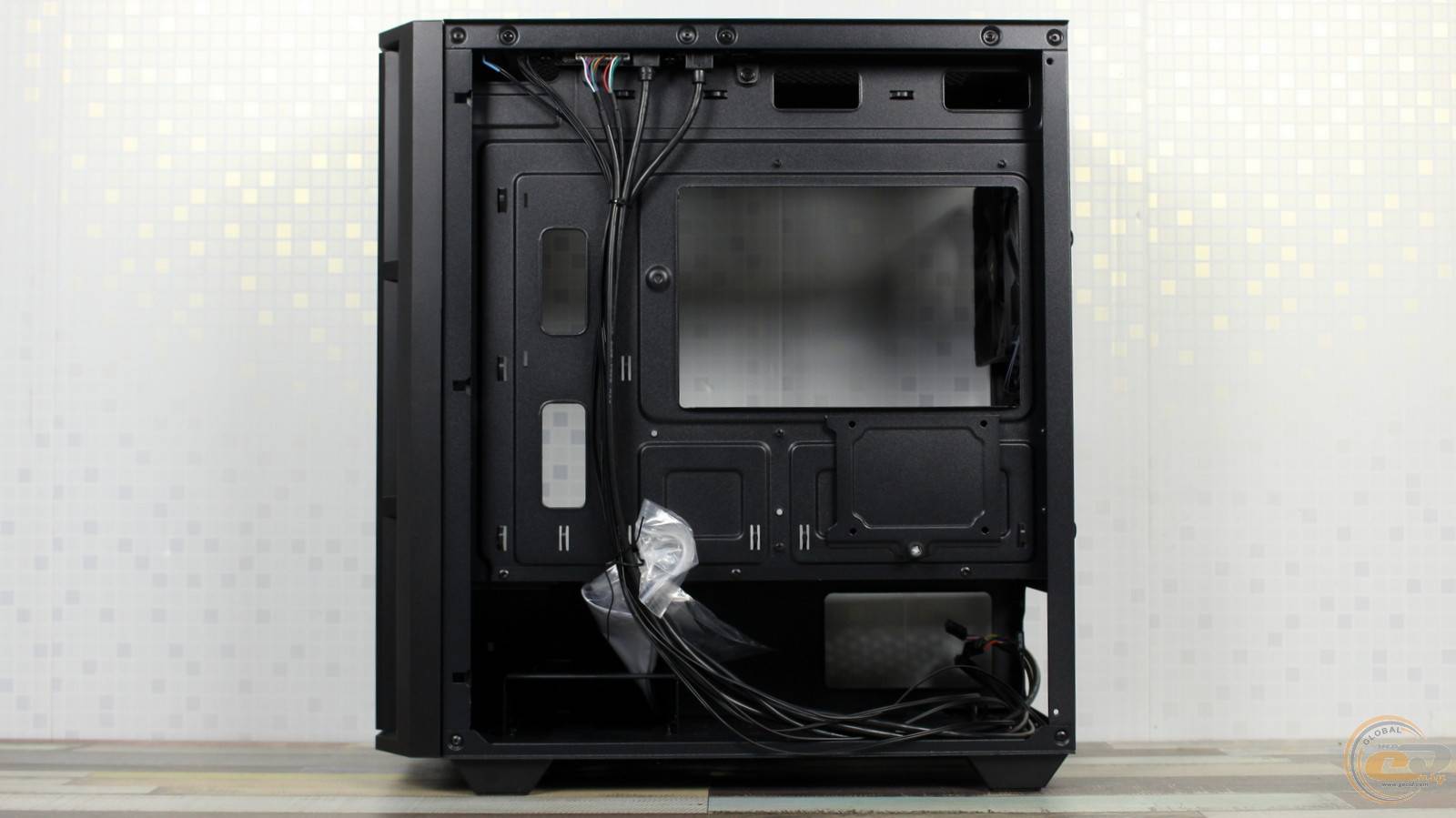

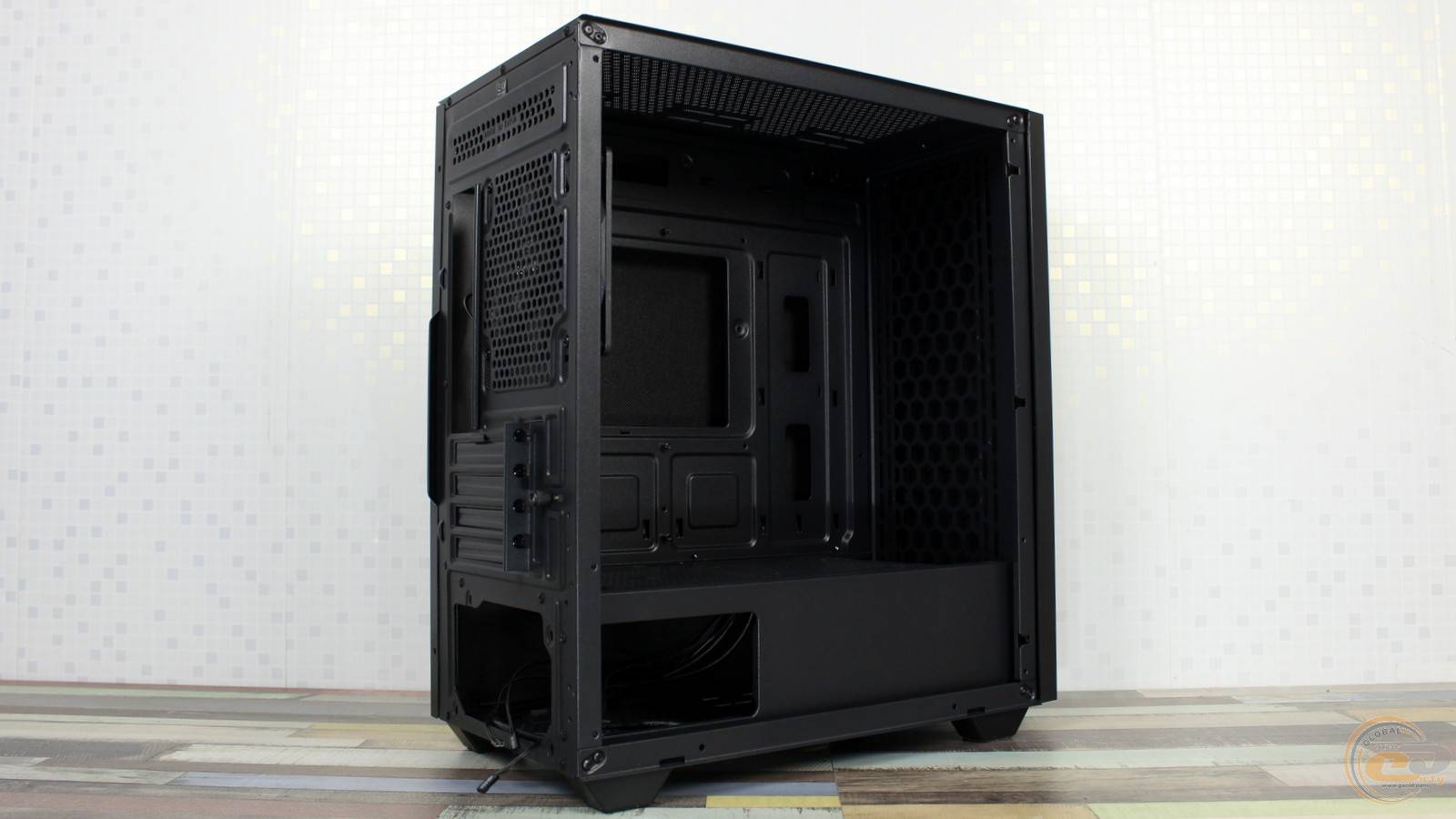

А тепер час заглянути по той бік піддона.

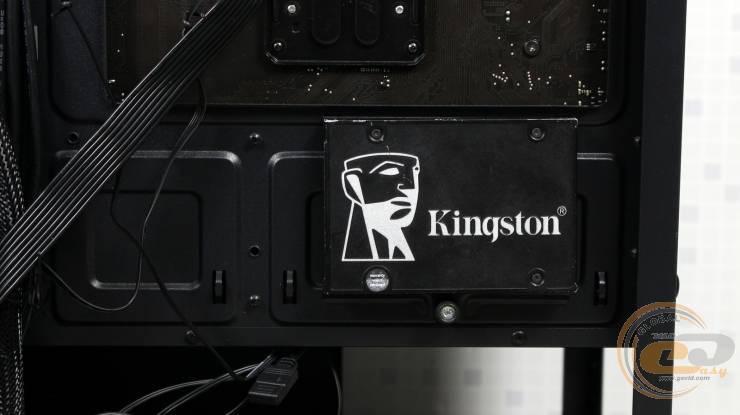

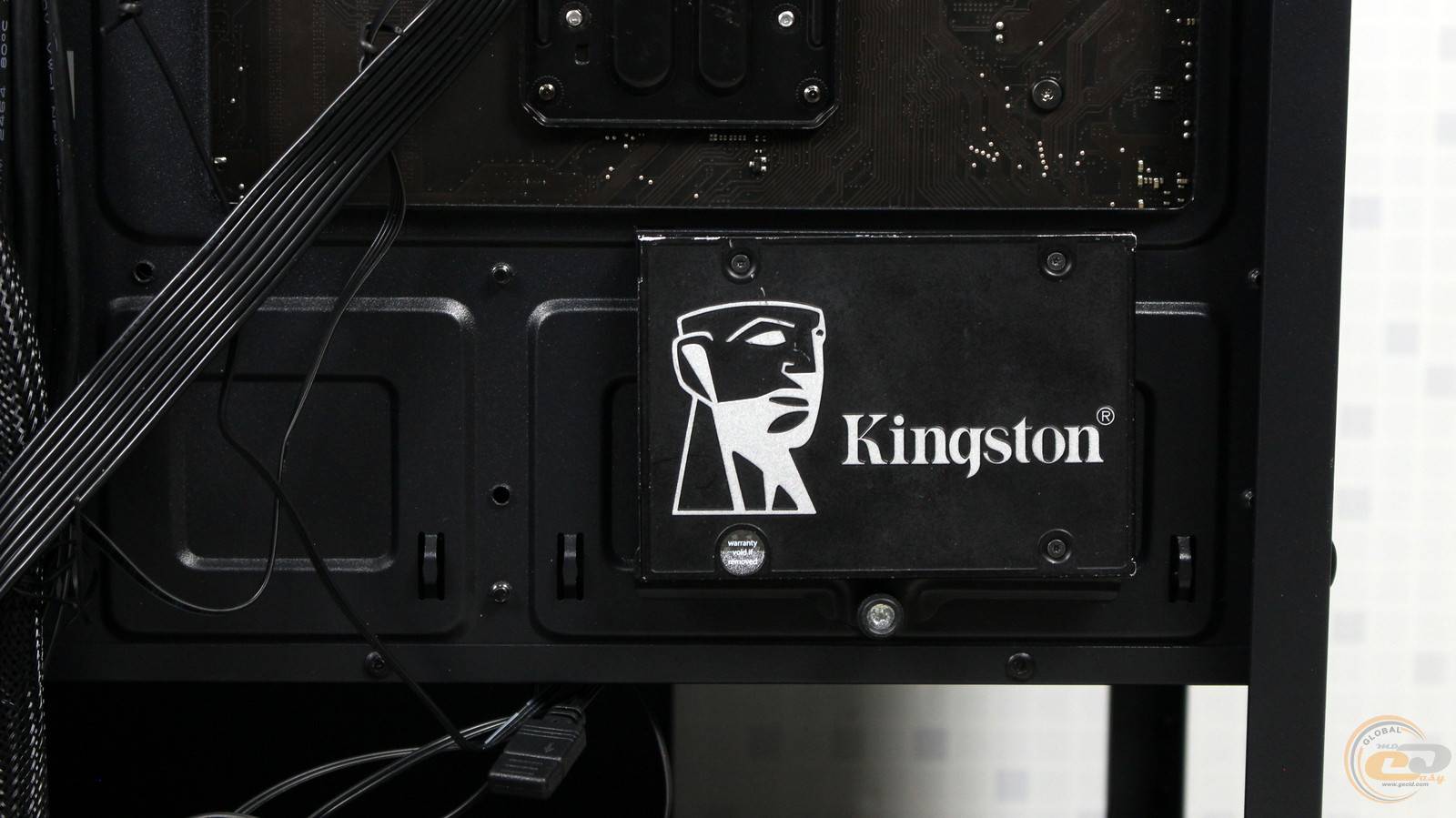

На звороті бачимо посадкове місце для одного 2,5-дюймового накопичувача, де він фіксується чотирма гвинтами з комплекту постачання.

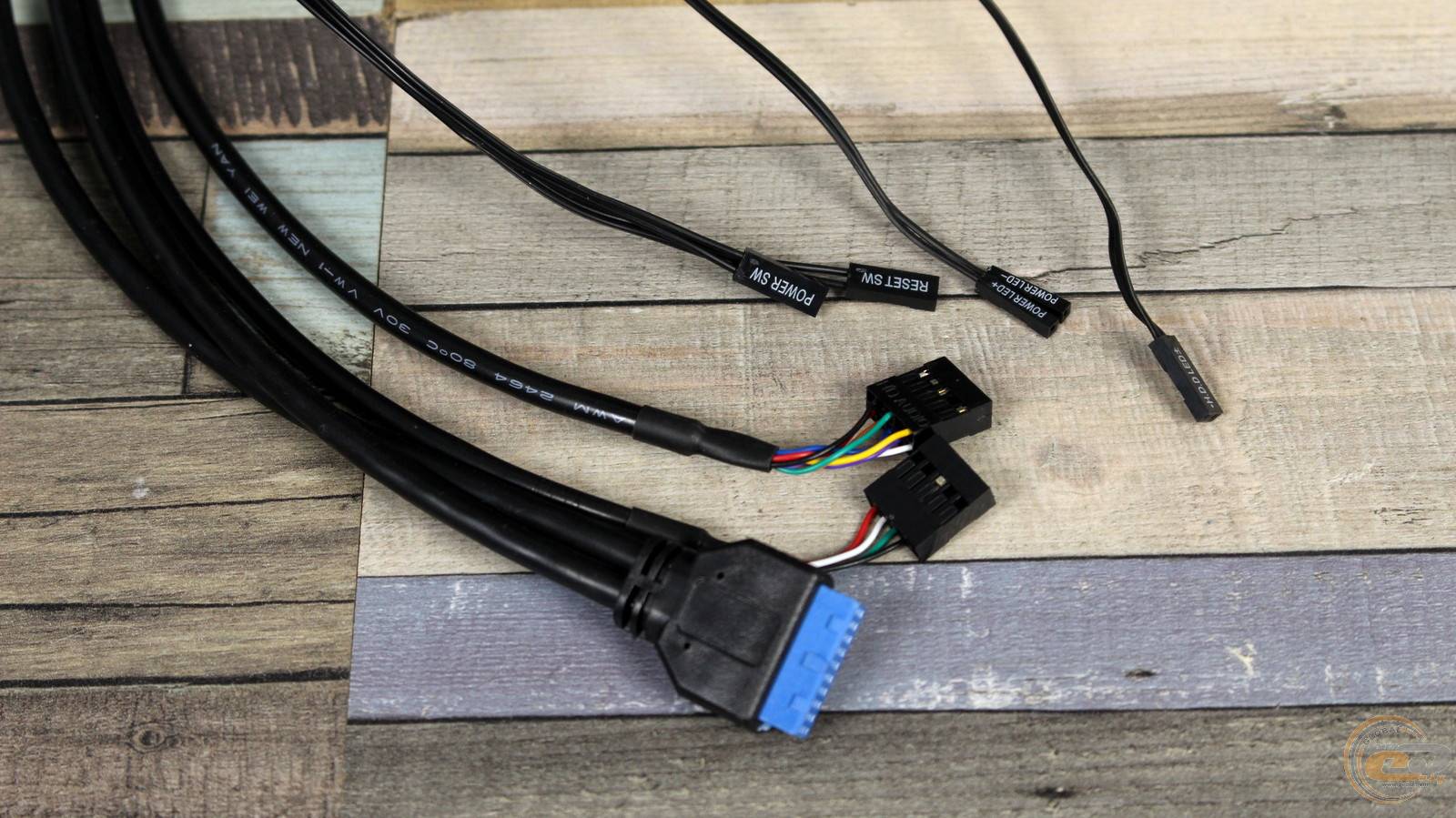

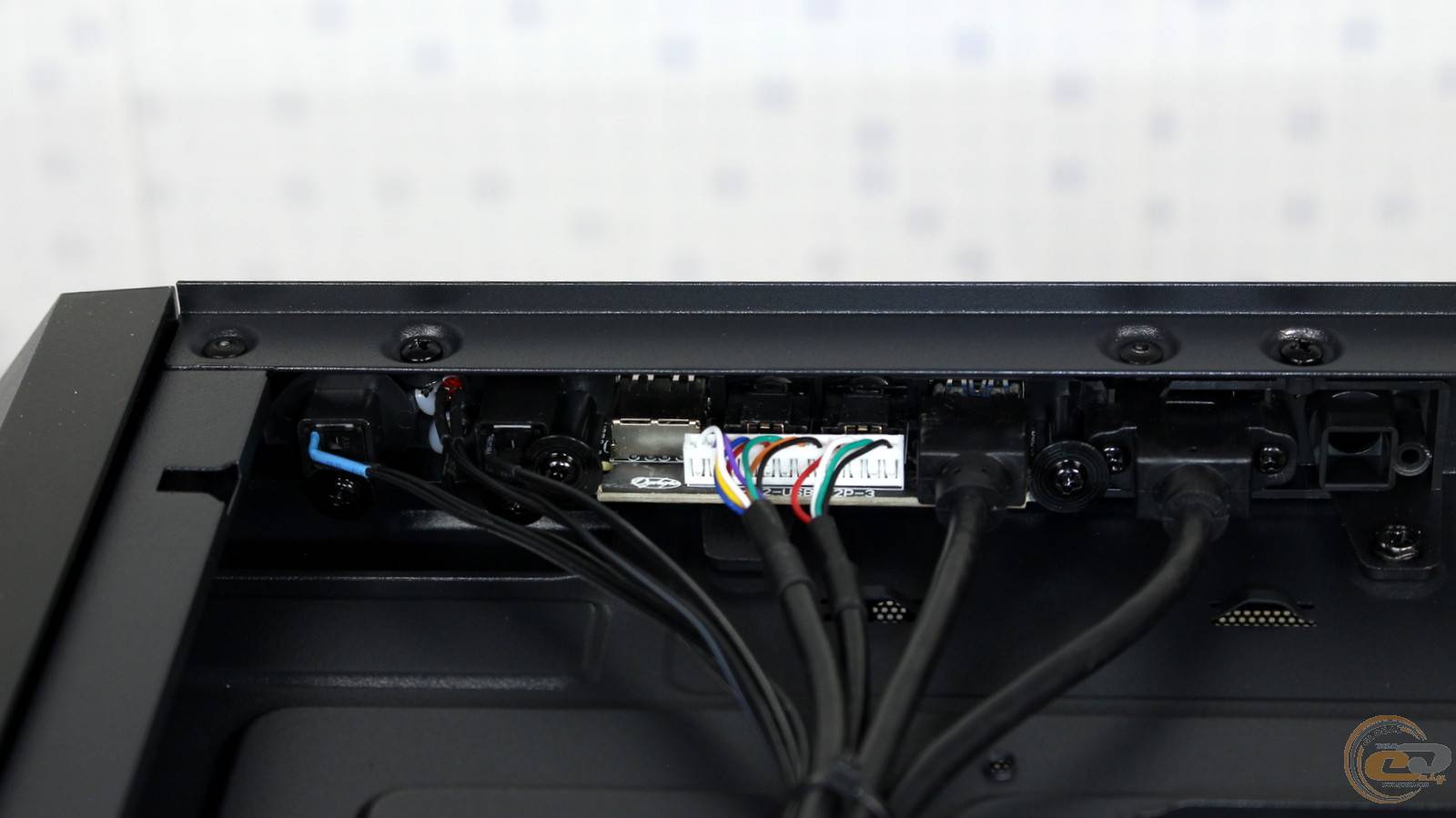

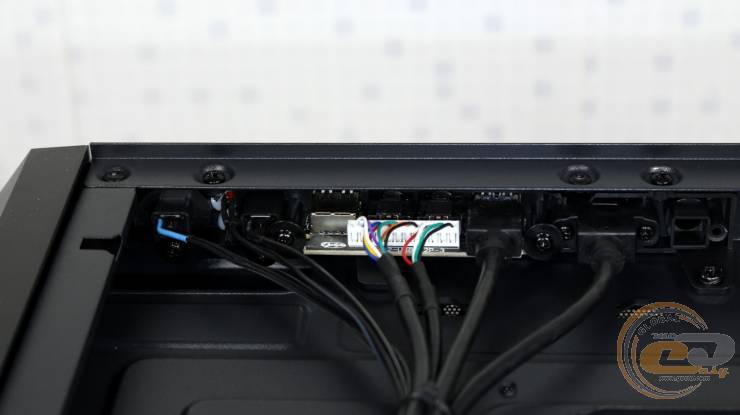

Також тут видно жменю проводів від елементів верхньої панелі, які отримали чималу довжину 70-74 см.

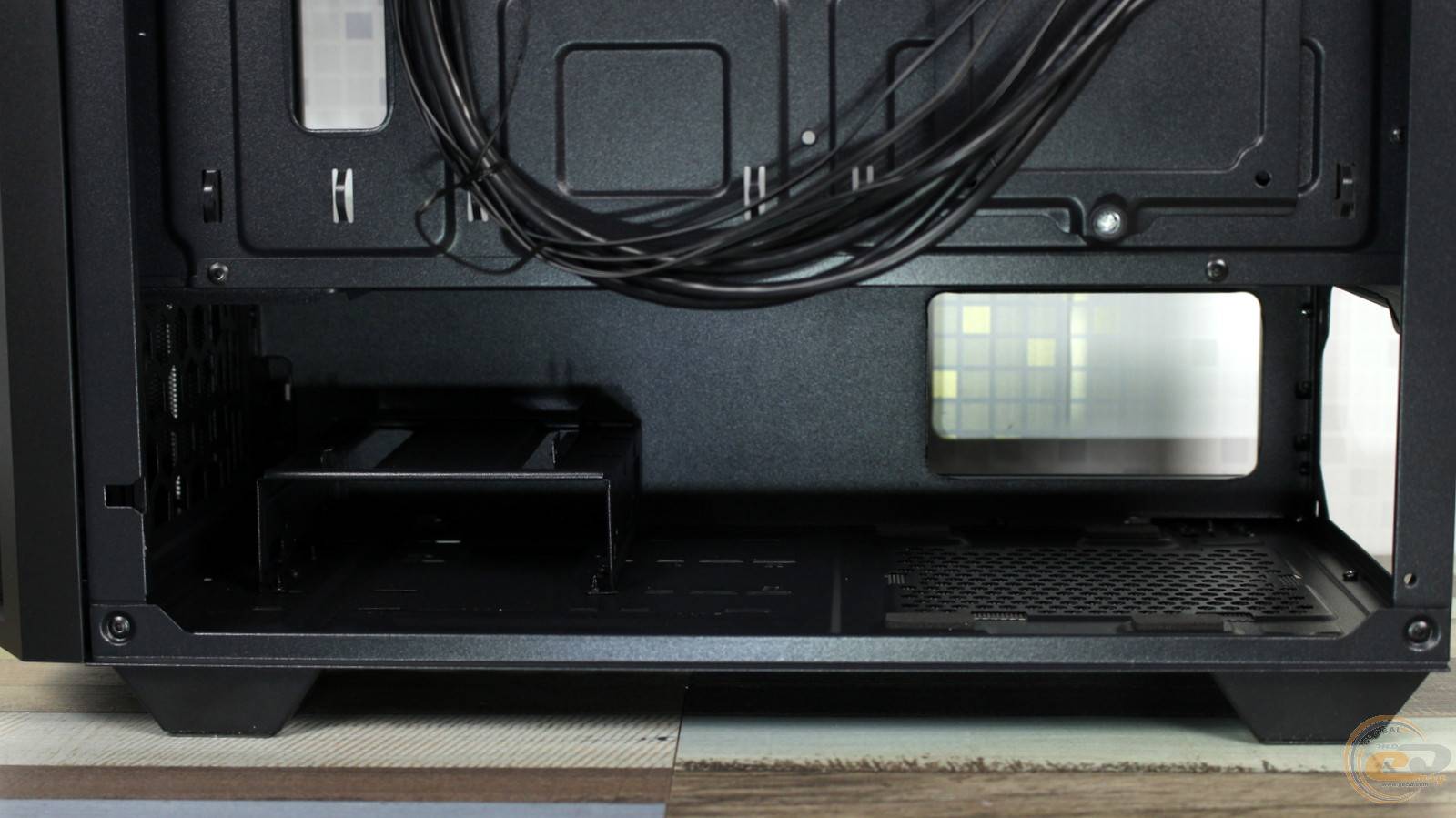

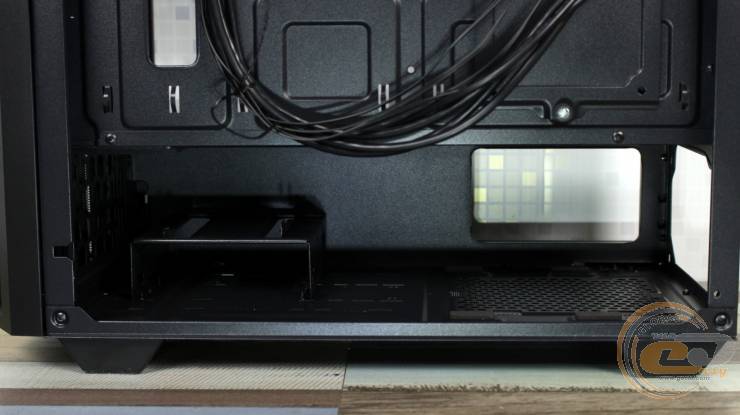

У тунелі, на дні корпусу, знайдеться місце ще для двох накопичувачів та блока живлення.

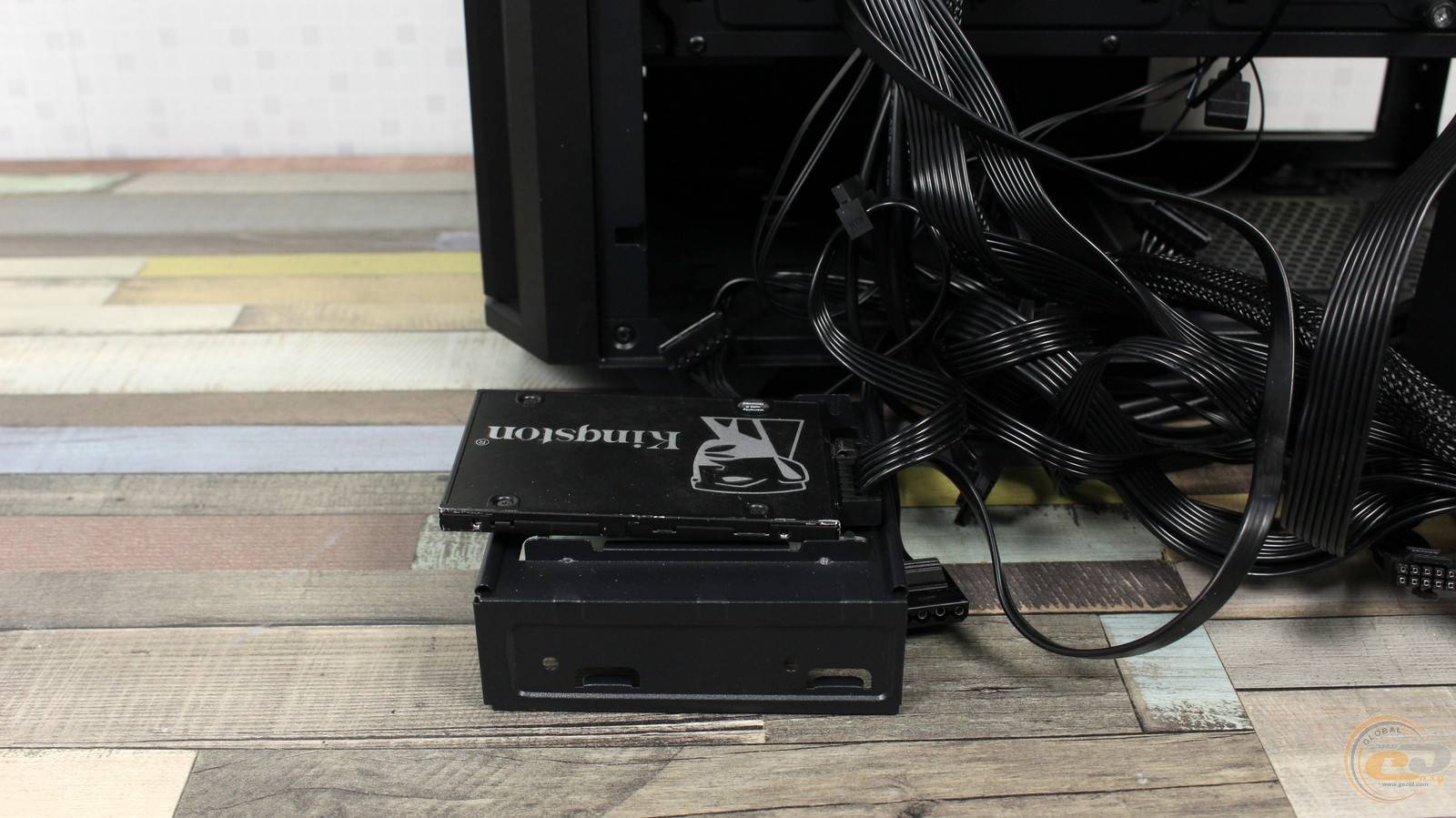

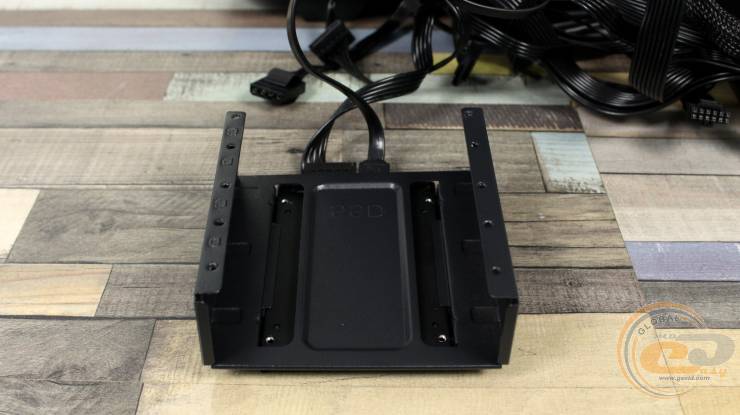

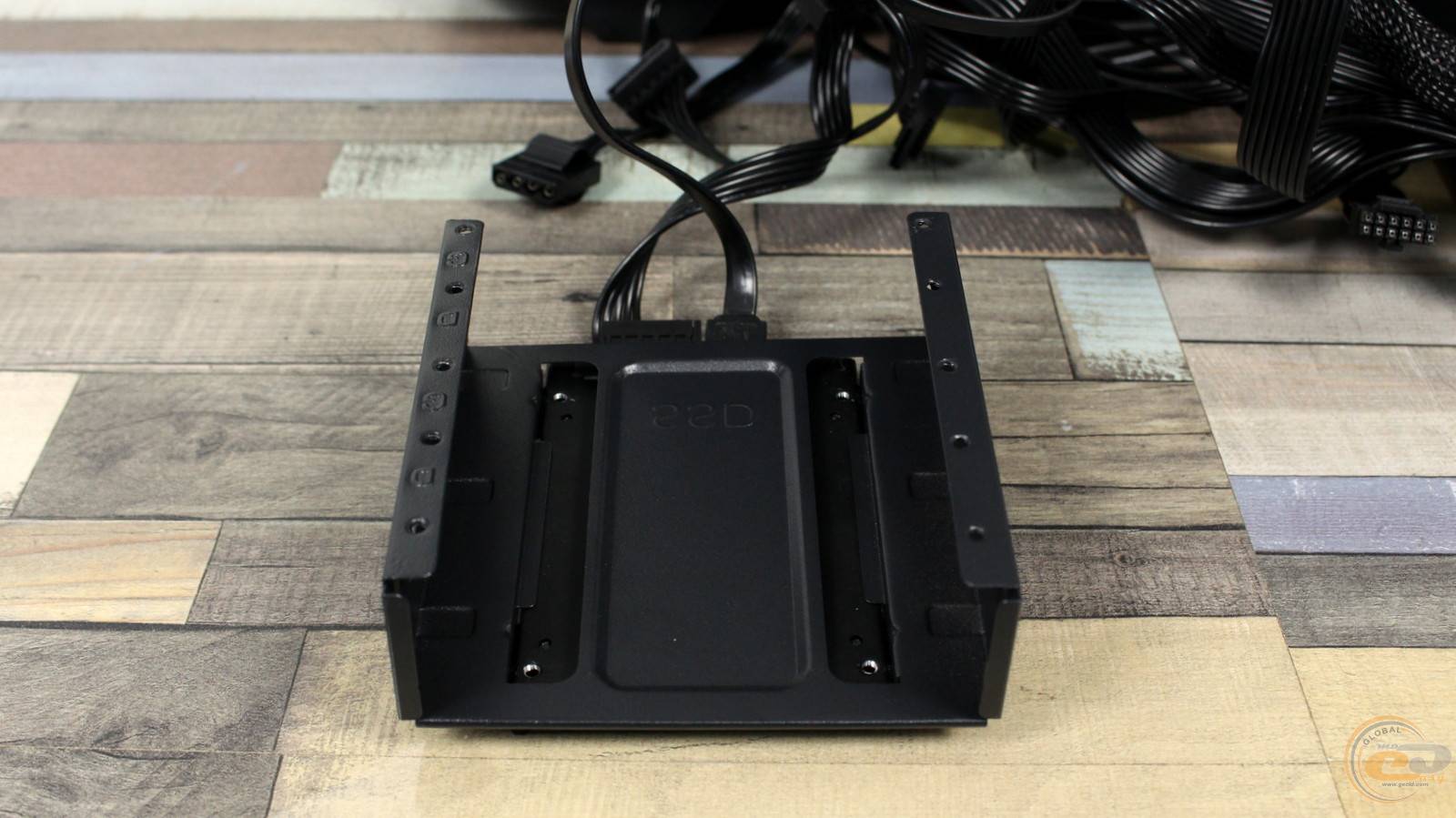

Так, користувач зможе встановити сюди по одному 2,5- та 3,5-дюймовому накопичувачу. І, знову ж, для їх фіксації знадобляться гвинти з комплектації.

При цьому менший носій прикручується двома гвинтами з боку блока живлення, а більший — з обох боків. Тож через відсутність висувних лотків даний процес також передбачає демонтаж і монтаж самого кошика, що не дуже зручно. Водночас, за потреби його можна і зовсім зняти.

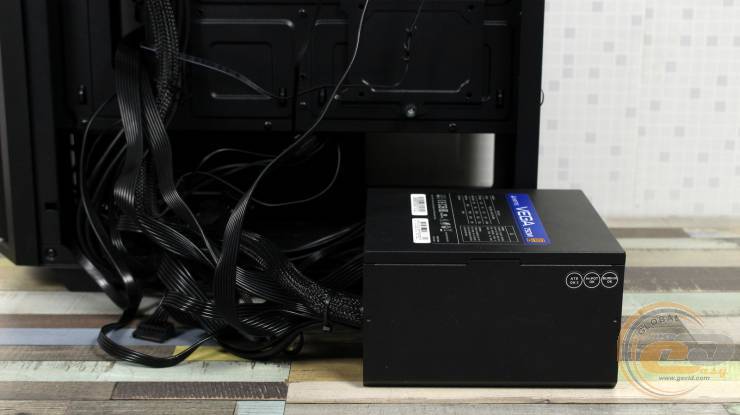

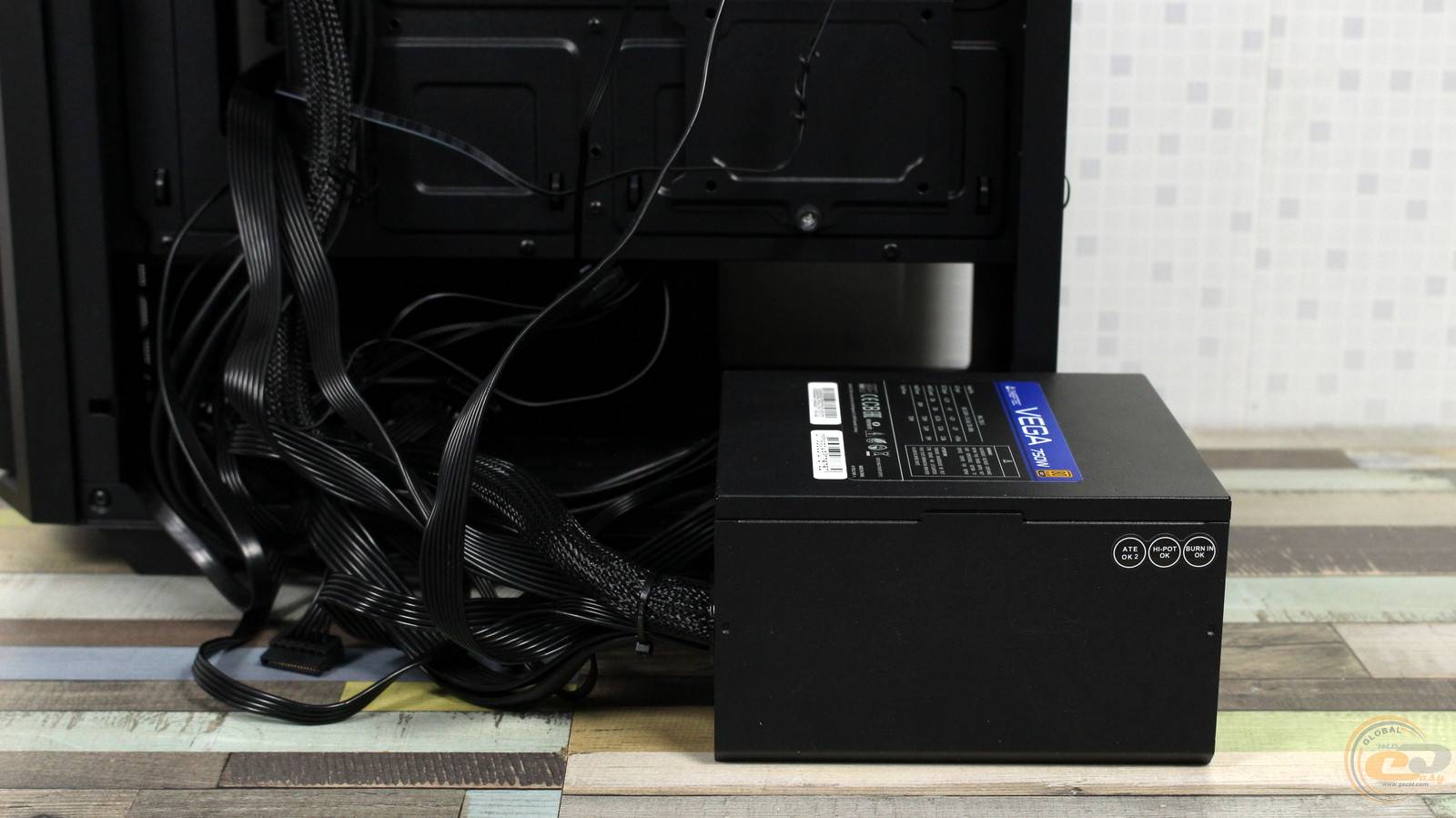

Що ж до блока живлення, то виробник радить обмежитися 180-мм моделями. А у місці монтажу даного пристрою передбачені м’які антивібраційні вставки — ще одні нечасті гості у недорогих системниках.

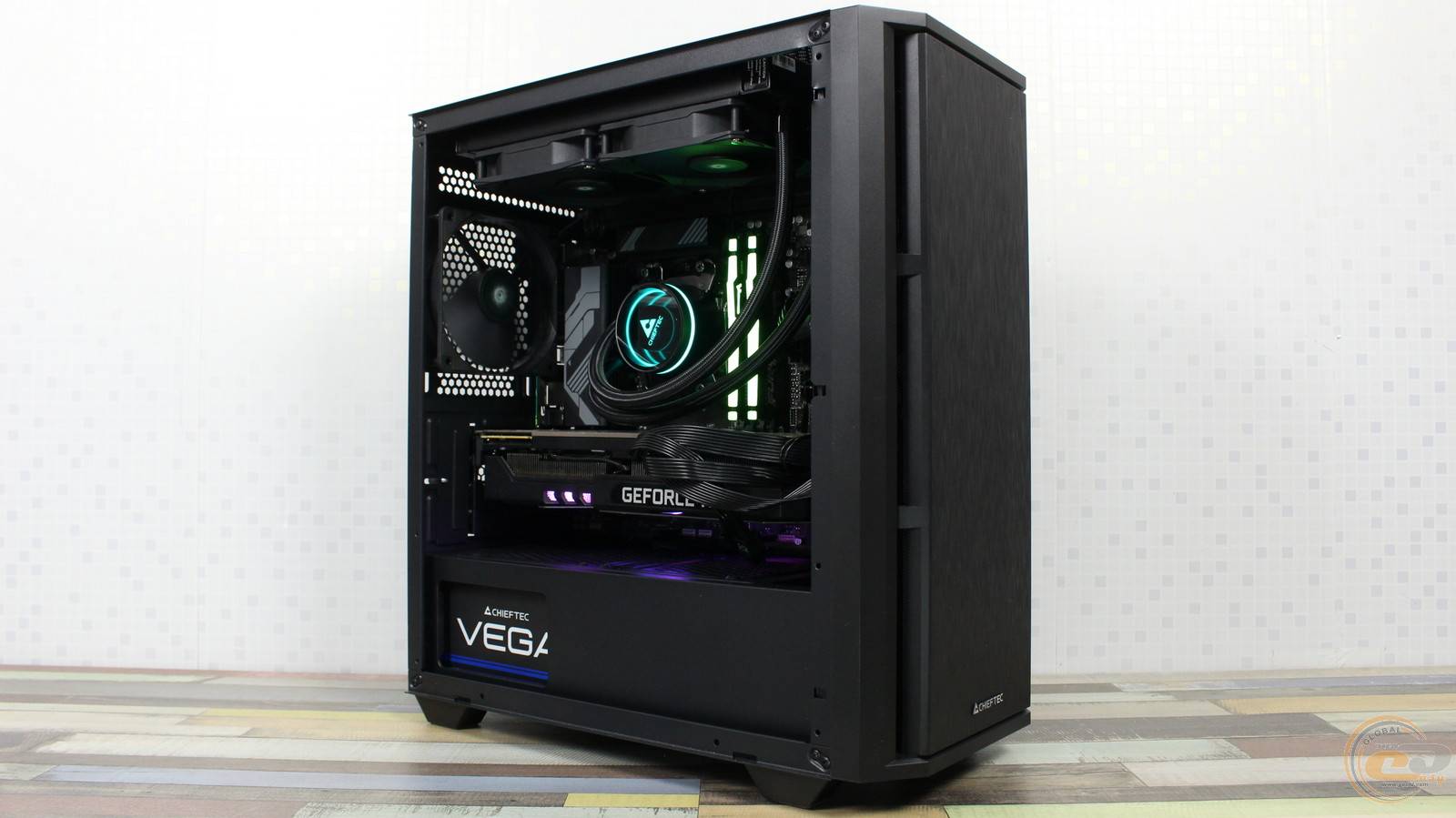

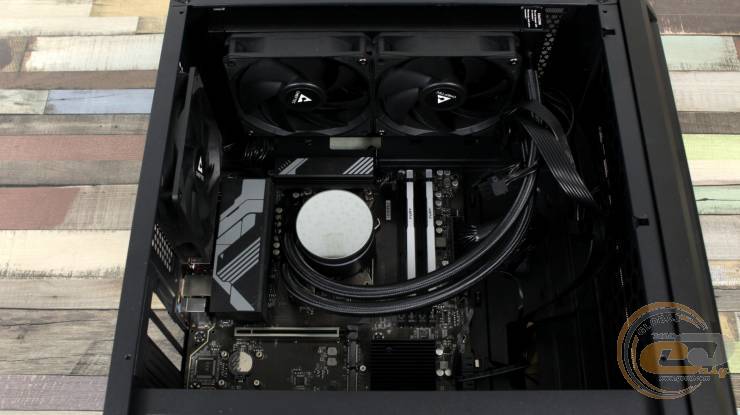

Компактні розміри корпусу дають про себе знати під час монтажу системи, однак критичних труднощів це не створює. За бажанням замість РСО сюди можна встановити 165-мм повітряний процесорний охолоджувач.

Що ж до відеокарти, то виробник вказує на максимальну її довжину в 330 мм. Ми ж наміряли аж 360 мм вільного простору. Втім, враховуючи, що перед нами в цілому компактний корпус, то радили б утриматися від використання тут топових графічних прискорювачів.

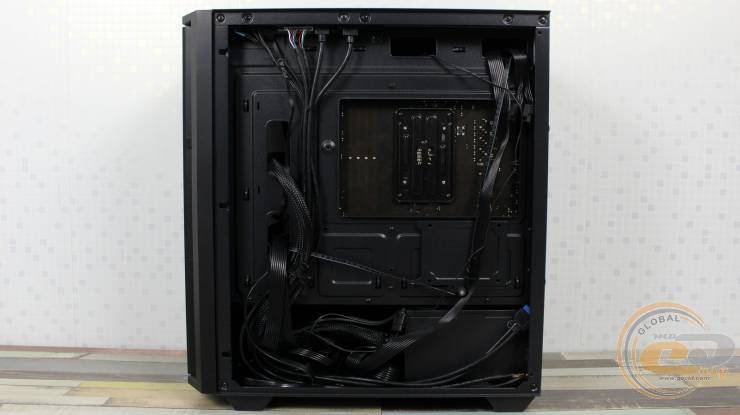

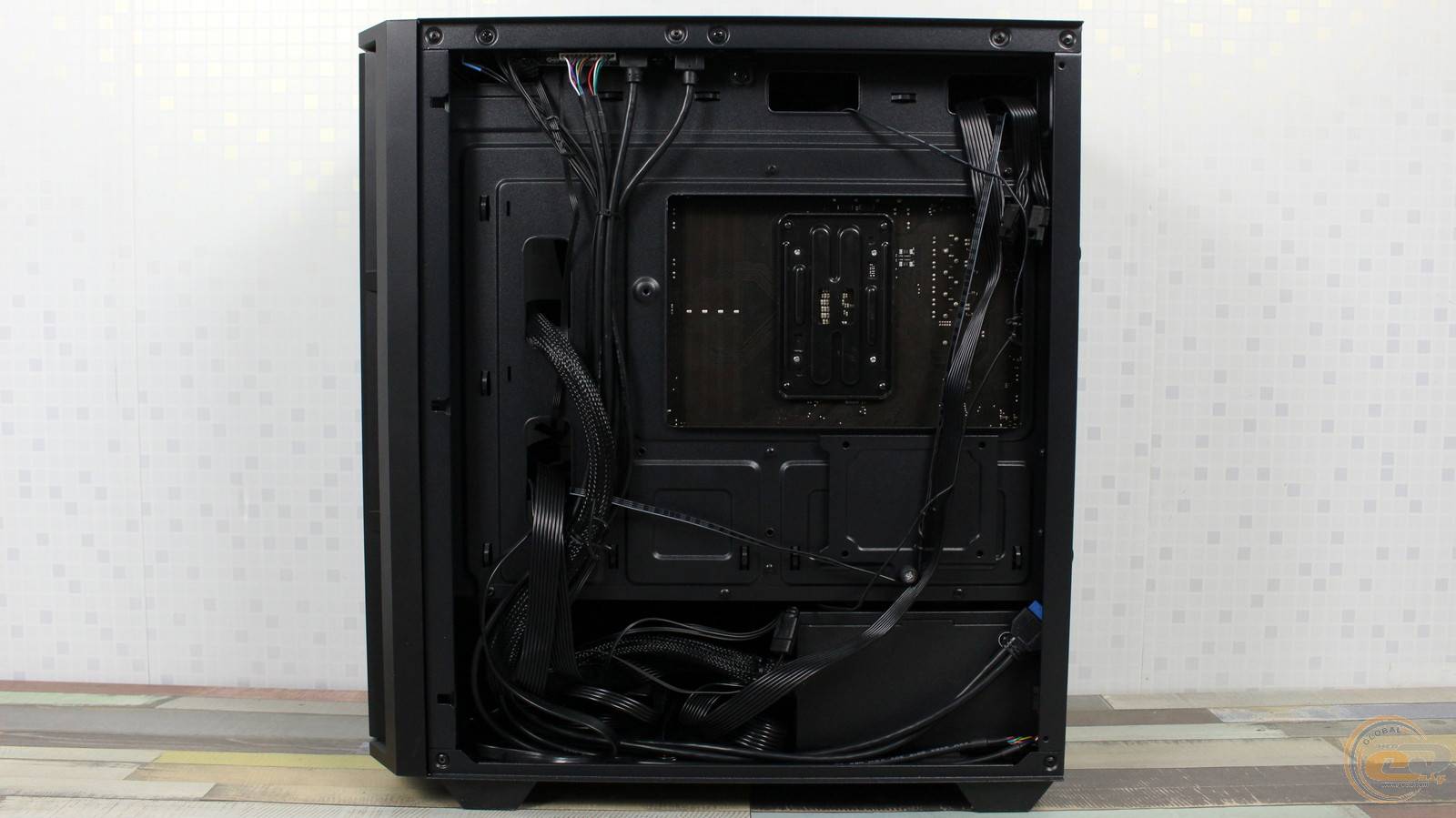

В свою чергу за піддоном є достатньо місця для прихованого прокладання кабелів.

Не секрет, що багато сучасних комплектуючих обладнані LED-підсвіткою. Оскільки у випадку з CHIEFTEC Pro mini (AZ-01B-OP) акцент був зроблений на звукоізоляції, то світіння складових системи буде майже непомітним.

Хоча користувач завжди може віддати перевагу яскравим барвам і просто зняти бокову панель.

Тестування

Для тестування корпуса ми використовували наступне обладнання:

Корпус CHIEFTEC Pro mini (AZ-01B-OP) ми протестували з комплектним 120-мм тильним вентилятором, який працював на швидкості 1300 об/хв. В свою чергу швидкість вентиляторів РСО була зафіксована максимальних 2000 об/хв, а пропелери відеокарти — на 70% від максимуму. Температура навколишнього середовища становила +22°C.

Крім того, в BIOS були виставлені наступні ліміти та значення:

• Precision Boost Overdrive PPT Limit – 210 W;
• TDC Limit – 140 A;
• EDC Limit – 210 A;
• Curve Optimizer – All Cores, Negative, 10;
• Core Performance Boost – Auto.

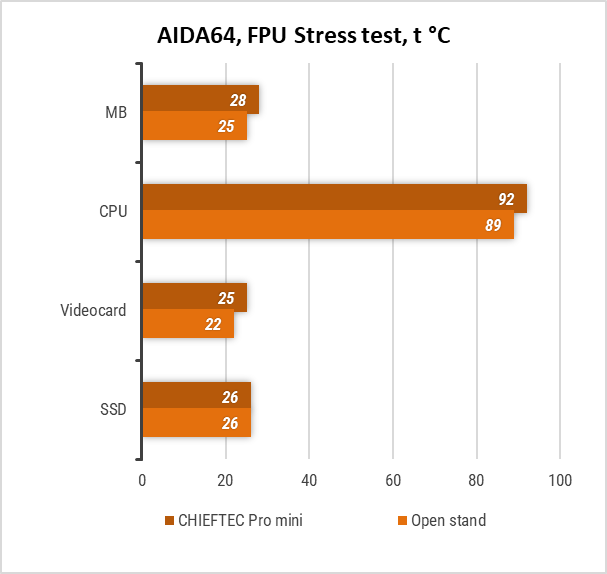

При стрес-тесті процесора FPU Stress Test в AIDA64 різниця його нагрівання в корпусі і на відкритому стенді склала скромні 3°C. Усі інші компоненти залишалися ну дуууже холодними.

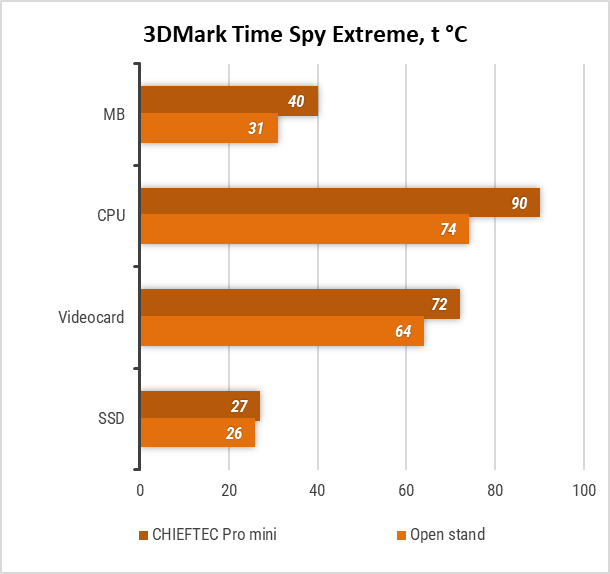

Бенчмарк 3DMark Time Spy навантажив і процесор, і відеокарту. І ось тут вже відчуваються невеликі габарити корпусу, адже різниця нагрівання даних вузлів порівняно з відкритим стендом зросла до вже досить помітних 8-16°C.

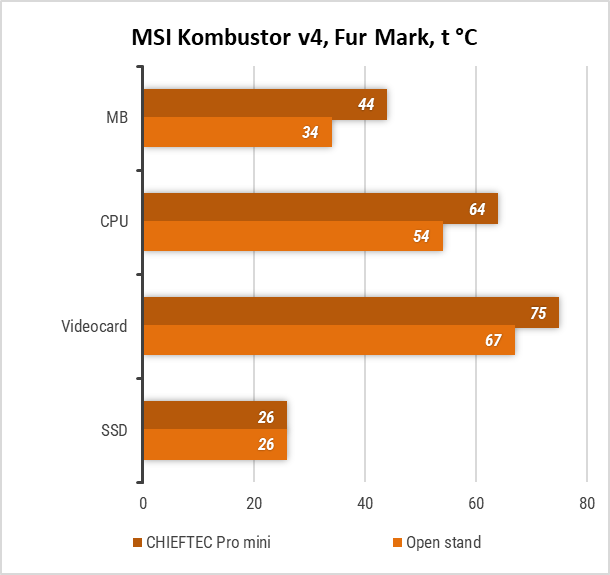

Щось схоже, хоча й дещо меншою мірою, спостерігаємо і у MSI Kombustor — різниця складає уже чималі 8-10°C. Материнській платі в корпусі також помітно гарячіше, але показник 44°C залишається досить низьким.

Тож у CHIEFTEC AZ-01B-OP за бажання можна охолодити зв’язку із 12-ядерного 170-ватного AMD Ryzen 9 7900X і 350-ватної GeForce RTX 3090, навіть без встановлення додаткових корпусних вентиляторів. І все ж у такому компактному корпусі практичніше збирати систему з більш енергоефективних компонентів.

Висновки

При порівняно невисокій вартості CHIEFTEC Pro mini (AZ-01B-OP) вигідно відрізняється від багатьох інших недорогих корпусів. Так, тут немає прозорих панелей. Зате це дозволило оснастити обидві металеві боковини шумоізоляцією по всій їхній поверхні. Те саме зробили і спереду. Нечасто зустрінеш таку опцію в корпусі за $50, правда ж? До того ж над його дизайном добряче попрацювали, додавши кілька приємних оку елементів декору.

Крім того, у списку фронтальних інтерфейсів є USB Type-C, під блоком живлення передбачені антивібраційні прокладки, а також встановлені знімні пилові фільтри. А ще є достаток місць для встановлення пропелерів, радіатора РСО довжиною до 280-360 мм та інших досить габаритних компонентів. Єдине - при виборі комплектуючих варто пам’ятати, що ефективність їхнього охолодження у компактному пристрої буде дещо нижчою, ніж у повнорозмірних рішеннях.

Тож CHIEFTEC AZ-01B-OP має цілий список необхідних і просто корисних опцій, які зможуть потішити свого власника. Звісно, на дечому довелося зекономити. Так, сталеві панелі тут мають товщину усього 0,5 мм. Хоча, задля справедливості, для Mini Tower-корпусу це не так принципово, як для повноформатного. Та і фіксація накопичувачів у кошику здійснюється без лотків і салазок, через що така здавалося б проста процедура потребує більше часу та зусиль.

Переваги:

• елегантний дизайн;
• комплектний 120-мм вентилятор з ШІМ-регулюванням швидкості обертання;
• підтримка довгих відеокарт (до 330-360 мм) і доволі високих процесорних кулерів (до165 мм);
• підтримка РСО довжиною до 360 мм і до восьми вентиляторів;
• наявність пилових фільтрів;
• антивібраційні вставки під блоком живлення;
• звукоізоляція на передній панелі та боковинах;
• можливість встановлення трьох накопичувачів;
• можливість демонтажу кошика для накопичувачів;
• місце для прихованого укладання кабелів;
• USB Type-C на передній панелі.

Особливості:

• використання тонкого 0,5-мм металу;
• дещо незручний монтаж / демонтаж накопичувачів у кошику.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування корпус.
