Огляд і тестування материнської плати GIGABYTE GA-Z68X-UD3H-B3
06-07-2011
Сьогодні ми розглянемо нову материнську плату GIGABYTE GA-Z68X-UD3H-B3 на нещодавно представленому чіпсеті Intel Z68 Express, особливості якого були розглянуті в огляді материнської плати ASUS P8Z68-V PRO. Якщо коротенько, то чіпсет Intel Z68 Express відрізняється від Intel P67 Express підтримкою інтегрованого в процесор графічного ядро, а також підтримкою функції програмної віртуалізації LucidLogix Virtu і технології SSD-кешування Intel Smart Response Technology.
Незважаючи на малий вік чіпсета Intel Z68 Express вже зараз компанія GIGABYTE пропонує двадцять модифікацій материнських плат, заснованих на ньому. Частково такий стан речей обумовлений тим, що компанія GIGABYTE вирішила відмовитися від розробки нових моделей на чіпсеті Intel P67 Express, тому що на її думку позиціонування моделей на Intel P67 і Intel Z68 багато в чому схоже. З виходом системної логіки Intel Z68 Express компанія GIGABYTE поклала досить великі надії на технологію кешування даних Intel Smart Response, про це частково говорить випуск материнської плати GIGABYTE Z68XP-UD3-iSSD з вбудованим твердотільним накопичувачем серії Intel 311 об'ємом 20 ГБ. Як ми знаємо, для роботи технології Intel Smart Response необхідно зробити в певній послідовності ряд дій, також встановити операційну систему в режимі RAID. Даний факт помітно «ускладнює життя» користувачам, що вирішили використовувати цей вид прискорення дискової підсистеми. Спеціально для них була розроблена утиліта GIGABYTE EZ Smart Response, яка автоматично, без участі користувача, швидко та легко налаштує систему для роботи Intel Smart Technology, навіть якщо операційна система початково була проінстальована на накопичувач, що працює в режимі IDE. Можливості утиліти GIGABYTE EZ Smart Response ми обов'язково перевіримо протягом тестування, а зараз перейдемо до розгляду материнської плати GIGABYTE GA-Z68X-UD3H-B3.
Специфікація материнської плати GIGABYTE GA-Z68X-UD3H-B3:
|
Виробник |
GIGABYTE |
|
Модель |
GA-Z68X-UD3H-B3 |
|
Чіпсет |
Intel Z68 Express |
|
Процесорний роз’єм |
LGA 1155 |
|
Підтримувані процесори |
Intel Core i7/ Core i5 / Core i3 |
|
Використовувана пам'ять |
DDR3 2133/1866/1600/1333/1066 МГц |
|
Підтримка пам'яті |
4 x 1,5 В DDR3 DIMM двоканальної архітектури до 32 ГБ |
|
Слоти розширення |
1 x PCIE x16 (x16 ліній PCI Express 2.0) |
|
Multi-GPU технології |
ATI CrossFireX/ NVIDIA SLI у режимі x8+x8 |
|
Дискова підсистема |
Чіпсет Intel Z68 Express підтримує: Чіп Marvell 88SE9172 підтримує: |
|
Звукова підсистема |
Realtek ALC889, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF |
|
Підтримка LAN |
Гігабітний мережний контролер Realtek RTL8111E |
|
Живлення |
24-контактний роз’єм живлення ATX |
|
Роз’єми для вентиляторів |
1 x для процесорного кулера |
|
Зовнішні порти I/O |
1 x PS/2 порту для клавіатури або миші |
|
Внутрішні порти I/O |
4 х SATA 6.0 Гб/c |
|
BIOS |
2 х 32 Mbit Flash ROM, Award BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b |
|
Можливості розгону |
Зміна частоти: пам'яті. |
|
Фірмові технології |
@BIOS |
|
Комплектація |
4 x SATA кабелі |
|
Форм-фактор Розміри, мм |
ATX |
|
Сайт виробника |
Свіжу версію BIOS і драйвери можна скачати з сайта підтримки. |
Все цены на GIGABYTE GA-Z68X-UD3H-B3

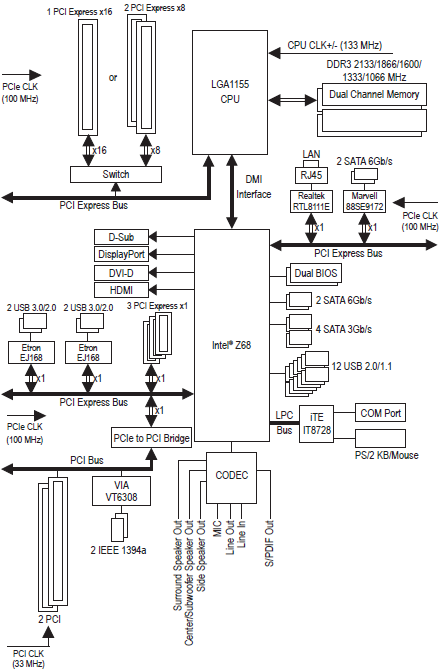

Блок схема наочно дає зрозуміти, що GIGABYTE GA-Z68X-UD3H-B3 є дуже функціональним рішенням з можливостями гідними навіть моделей найвищого класу. В арсеналі GIGABYTE GA-Z68X-UD3H-B3 є: два контролери USB 3.0, які підтримують чотири порти USB 3.0; чотири типи відеовиходів; додатковий контролер SATA 6 Гб/c; контролер IEEE 1394a. Крім того, для цієї материнської плати характерна підтримка пам'яті аж до модулів DDR3-2133 і поділ шістнадцяти ліній PCI Express 2.0 по формулі x8+x8 для підтримки технологій ATI CrossFireX і NVIDIA SLI.
Упаковка материнської плати GIGABYTE GA-Z68X-UD3H-B3 виконана в темних тонах. На лицьовій її частині підкреслюється в першу чергу утиліта «Touch BIOS» для керування налаштуваннями BUOS з-під операційної системи, що відрізняється підтримкою сенсорного керування, а також реалізація технологію Hybrid EFI, яка дозволяє підтримувати накопичувачі об'ємом понад 3 ТБ. Крім того, на упаковці відзначене виконання за технологією Ultra Durable 3 і підтримка технологій NVIDIA SLI і ATI CrossFireX, а також можливість прискорення дискової підсистеми завдяки використанню Intel Smart Technology.
На звороті упаковки також підкреслюються особливості цієї материнської плати і показане її фото. Тут відзначається наявність якісної аудіо підсистеми з співвідношенням сигнал/шум 108 дБ і використання у вузлах живлення MOSFET з низьким опором у відкритому стані, що сприятливо позначається на ефективності та нагріванні VRM.

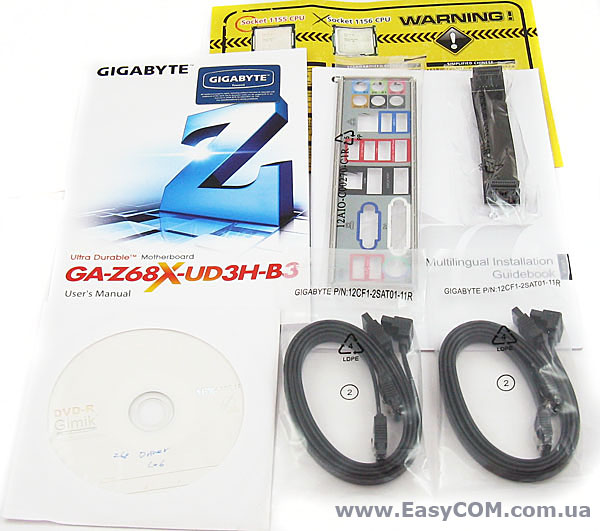

Комплектація материнської плати GIGABYTE GA-Z68X-UD3H-B3 цілком відповідає її класу:
- DVD-диск з ПЗ і драйверами;
- посібник користувача англійською мовою, коротка інструкція з встановлення,
- чотири шлейфи Serial ATA;
- міст SLI;
- фірмова наклейка;
- заглушка на задню панель корпуса.
Крім того, у комплектації можна знайти аркуш, який попереджає, що процесори LGA 1156 не можна встановлювати в материнські плати з процесорним роз’ємом LGA 1155, тому що вони несумісні.

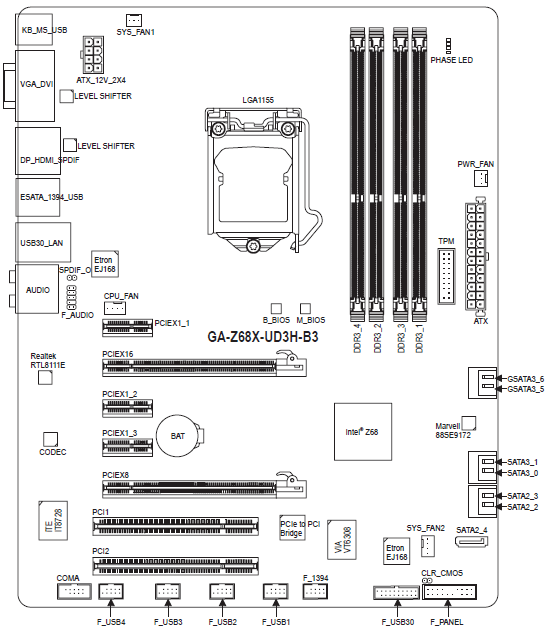

Дизайн материнської плати GIGABYTE GA-Z68X-UD3H-B3 типовий для моделей UD3 і UD4 компанії GIGABYTE, заснованих на Intel P67. Це компонування виконане досить продумано, без недоліків, які могли б критично заважати в процесі складання і переконфігурації системи. Фактично всі порти і роз’єми розміщені по краю плати, що буде зручно при владнанні проводів і кабелів. Єдиним не зовсім зручним моментом можна вважати повернений вбік роз’єм SATA, що дозволяє їх використовувати і при встановленні габаритних відеокарт, але підключати шлейфи до них у відносно невеликих корпусах буде не дуже зручно. Всі конденсатори на материнській платі GIGABYTE GA-Z68X-UD3H-B3 полімерні, а дроселі з феритовою серцевиною, як і передбачено технологією Ultra Durable 3.
Дискова підсистема материнської плати GIGABYTE GA-Z68X-UD3H-B3 заснована на чіпсеті Intel Z68 Express, який підтримує чотири порти SATA 3 Гб/c (один з них виведений у вигляді eSATA на інтерфейсну панель) і два SATA 6 Гб/c з можливістю організації RAID масивів рівнів 0, 1, 5 і 10, а також додатковому контролері Marvell 88SE9172, який відповідає за роботу двох внутрішніх портів SATA 6 Гб/c з підтримкою RAID 0 і 1.

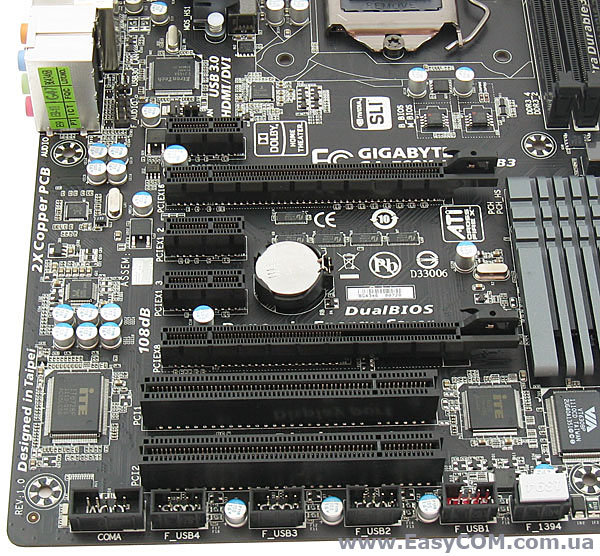

Можливості розширення в материнської плати GIGABYTE GA-Z68X-UD3H-B3 досить великі: два слоти PCIE х16, три слоти PCIE х1 і два PCI. Приємно відзначити, що масова материнська плата GIGABYTE GA-Z68X-UD3H-B3 підтримує технології ATI CrossFireX і NVIDIA SLI у конфігурації x8+x8 ліній PCI Express 2.0.
Як основа вбудованої звукового карти використовується 8-канальний HDA-кодек Realtek ALC889, роз’єм для фронт панелі якого підтримує формати HDA і AC`97.

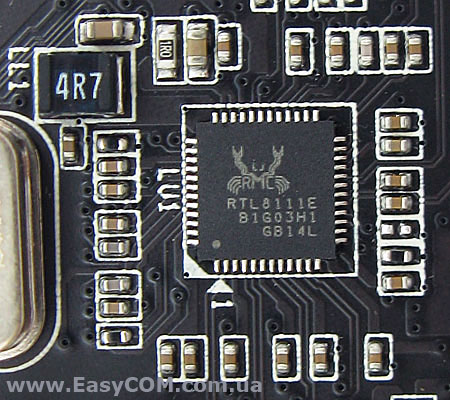

Для мережного підключення на материнській платі GIGABYTE GA-Z68X-UD3H-B3 слугує гігабітний мережний контролер Realtek RTL8111E.

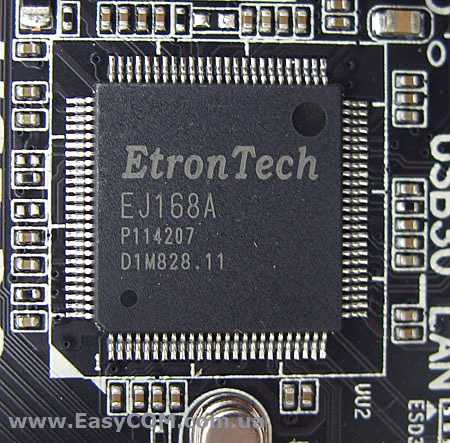

Підтримка двох внутрішні і двох зовнішніх портів USB 3.0 стало можливе завдяки двом контролерам EtronТech EJ168A. Функціонування ще дванадцяти портів USB 2.0, вісім з яких внутрішні, забезпечується чіпсетом Intel Z68 Express.
Крім того, на материнській платі GIGABYTE GA-Z68X-UD3H-B3 встановлений контролер VIA VT6308, який підтримує два порти IEEE 1394a, внутрішній і зовнішній. Також на цій материнській платі реалізовані порти COM і TPM. Підтримки ж таких застарілих інтерфейсів як IDE, FDD і LPT у цієї моделі немає.

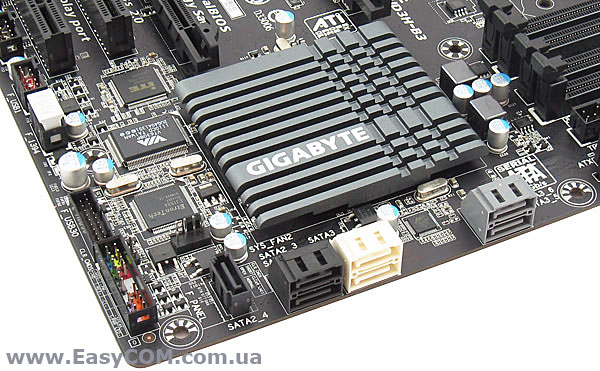

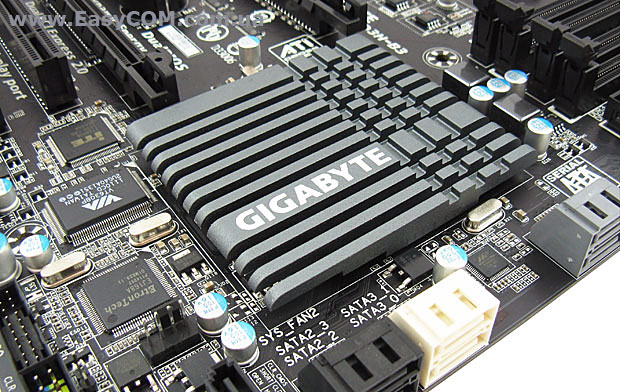

Для охолодження чіпсету Intel Z68 Express використовується досить широкий радіатор, який під час тестування нагрівався максимум до 48°С, що можна вважати прийнятним показником.

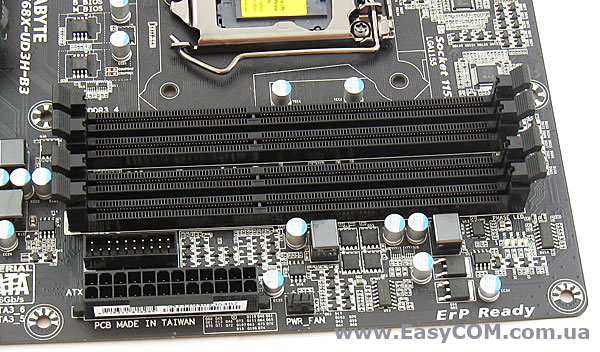

Всі слоти для оперативної пам'яті виконані чорними, через що визначення необхідної для двоканальної роботи комбінації можливе лише за допомогою інструкції.

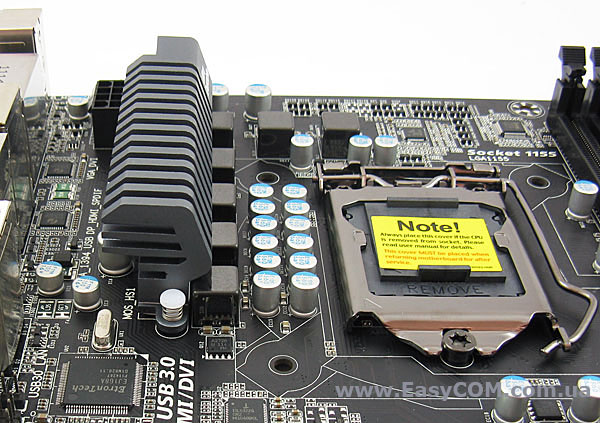

Вузол живлення процесора на материнській платі GIGABYTE GA-Z68X-UD3H-B3 виконаний за схемою 4+2+1 фази. Причому в якості силових елементів використовуються мікросхеми з інтегрованим драйвером Driver-MOSFET - VISHAY SiC769. Напруга до схеми живлення підходить через посилений 8-контактний роз’єм EPS12V.

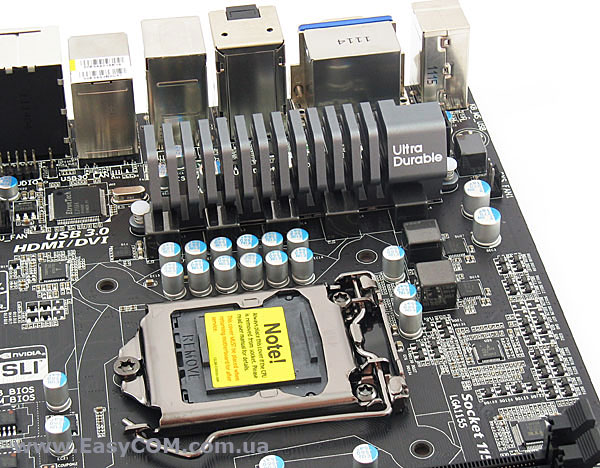

Вузол живлення процесора частково охолоджується додатковим радіатором. Всі радіатори на материнській платі GIGABYTE GA-Z68X-UD3H-B3 фіксуються за допомогою пружних пластикових засувок, що трохи менш надійно і не дуже універсально.

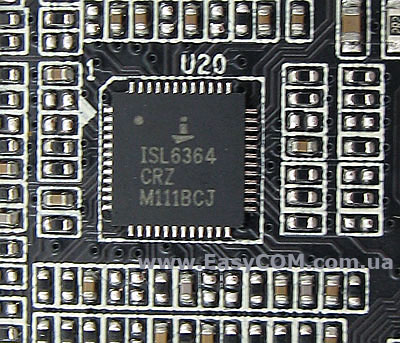

Схема живлення процесора заснована на контролері Intersil ISL6364, який підтримує активне перемикання фаз живлення.

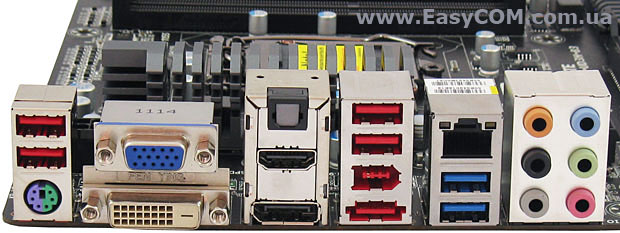

На досить функціональну інтерфейсну панель материнської плати GIGABYTE GA-Z68X-UD3H-B3 виведені наступні порти:
- один PS/2 для клавіатури або миші,
- оптичний S/PDIF,
- чотири порти USB 2.0 і два порти USB 3.0,
- один порт eSATA 3 Гб/c,
- аналоговий D-sub відеовихід;
- цифровий DVI відеовихід;
- інтерфейс HDMI;
- порт DisplayPort;
- повнорозмірний порт IEEE 1394a;
- роз’єм RJ45 для мережних з'єднань;
- шість роз’ємів для 8-канального звуку.
Роз’ємів для підключення вентиляторів на материнській платі GIGABYTE GA-Z68X-UD3H-B3 всього чотири. Два з них 4-контактні з підтримкою PWM-режиму живлення і ще два 3-контактні. Цього повинно бути достатньо для поліпшення вентиляції в більшості корпусів.

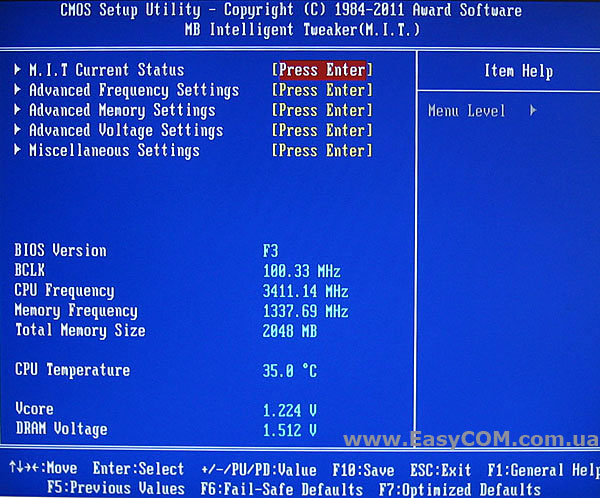

BIOS
Хоча в материнській платі GIGABYTE GA-Z68X-UD3H-B3 і використовується застарілий код Award BIOS, компанія GIGABYTE постаралася максимально його поліпшити, реалізувавши технологію Hybrid EFI, що дозволяє підтримувати накопичувачі об'ємом понад 3 ТБ. Для більшої зручності була розроблена утиліта Touch BIOS, яка дозволяє змінювати налаштування через операційну систему Windows і підтримує сенсорне керування.

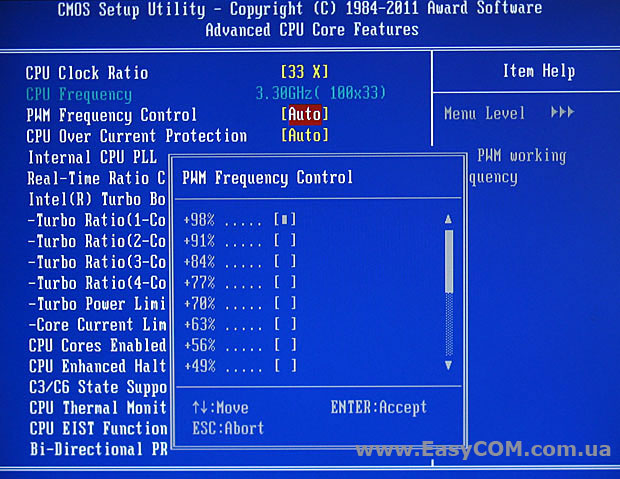

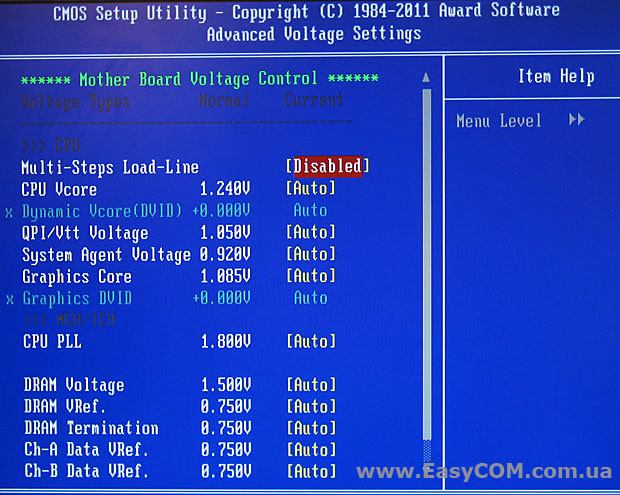

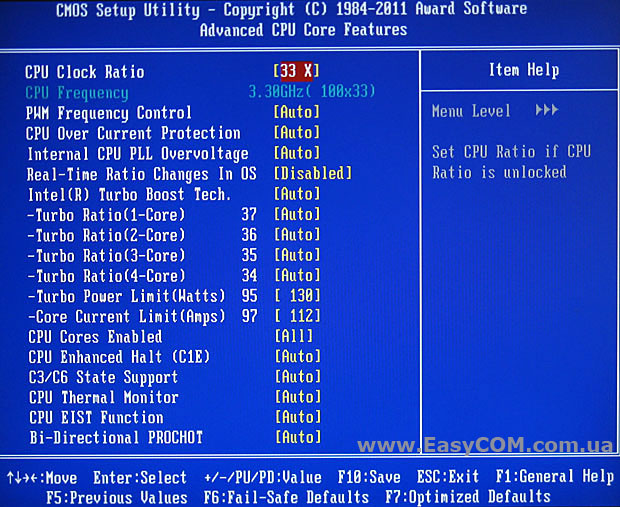

Кількість налаштувань, необхідних для розгону процесора і інтегрованого графічного ядра, в BIOS звичне для рішень GIGABYTE цього класу. Всі необхідні для розгону налаштування знаходяться в розділі «MB Intelligent Tweaker (M.I.T.)», ми їх звели в таблицю:
|
Параметр |
Назва меню |
Діапазон |
Крок |
|
Процесорний множник |
CPU Clock Ratio |
16 – 59 |
1 |
|
|
PWM Frequency Control |
Від -56% до +98% |
7% |
|
|
CPU Over Current Protection |
-5%, +5%, +10% |
|
|
Множник частоти Turbo Boost |
Turbo Ratio (Core) |
0 – 255 |
1 |
|
Обмеження по потужності |
Turbo Power Limit |
0 – 1000 Вт |
1 |
|
Обмеження по струму |
Core Current Limit |
0 – 500 А |
|
|
Частота системної шини, МГц |
BCLK/DMI/PEG Frequency |
80 – 200 МГц |
0,1 |
|
Дільник для пам'яті |
System Memory Multipllier (SPD) |
8, 10.66, 13.33, 16.00, 18.66, 21.33 |
|
|
Частота вбудованого графічного ядра |
Internal Graphics Clock |
0 – 3000 МГц |
50 МГц |
|
Затримки ОЗП |
|
CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD |
|
|
Напруга на процесорі, В |
CPU Vcore |
0,750 – 1,7 В |
0,005 В |
|
Напруга на шині QPI/Vtt, В |
QPI/Vtt Voltage |
0,905 – 1,53 В |
0,005 В |
|
|
System Agent Voltage |
0,760 – 1,300 В |
0,005 В |
|
|
Graphics Core |
0,85 – 1,705 В |
0,01 В |
|
Напруга живлення ФАПЧ |
CPU PLL |
1,445 – 2,095 В |
0,005 В |
|
Напруга на модулях пам'яті, В |
DRAM Voltage |
0,87 – 2,13 В |
0,005 В |
|
|
DRAM Vref. |
0,69 – 0,81 В |
0,005 В |
|
|
DRAM Termination |
0,42 – 1,385 В |
0,005 В |
|
|
Ch-A Data Vref. |
0,235– 1,375 В |
0,005 В |
|
|
Multi-Steps Load-Line |
Level 1 – Level 10 |
|
З нових налаштувань в BIOS можна виділити можливість зміни частоти дискретизації ШІМ-контролера вузла живлення процесора.

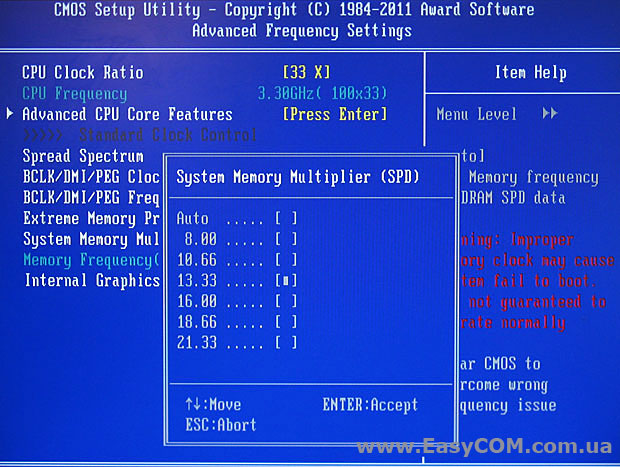

Частоту пам'яті можна змінювати аж до 2133 МГц у налаштуванні «System Memory Multipllier (SPD)».

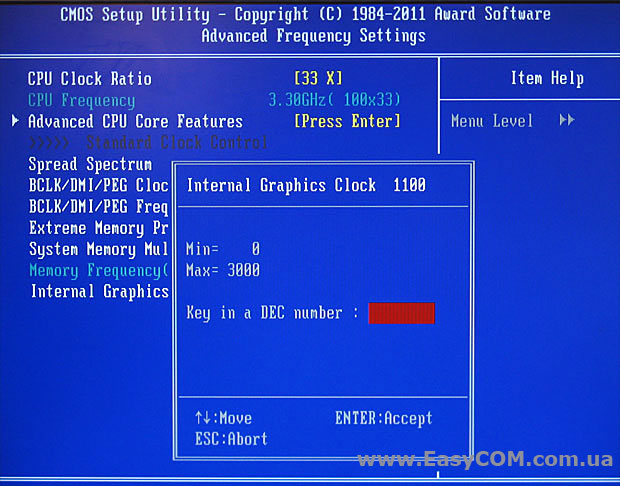

Відмінною рисою рішень на Intel Z68, стосовно Intel P67, є можливість розгону інтегрованого в процесори Sandy Bridge графічного ядра.

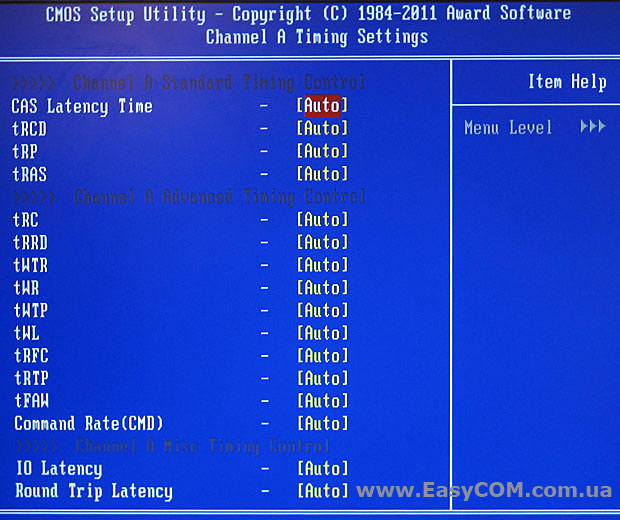

Також в BIOS є можливість налаштування таймінгів (затримок) і підтаймінгів (другорядних затримок) оперативної пам'яті в повному вигляді.
Налаштувань керування живленням на компонентах в BIOS материнської плати GIGABYTE GA-Z68X-UD3H-B3 достатньо для підняття стабільності навіть при дуже гарному розгоні. Також радує малий крок опцій, який майже у всіх налаштуваннях дорівнює 0,005 В.

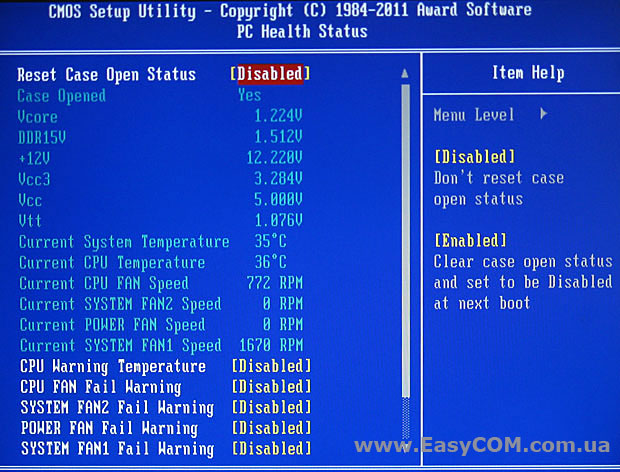

У розділі моніторингу «PС Health Status» можна стежити за:
-
температурою материнської плати і процесора,
-
швидкістю обертання процесорного кулера і трьох корпусних вентиляторів;
-
напругою на ядрі процесора, вбудованому контролері пам'яті (Vtt), оперативної пам'яті;
-
напругою на лініях живлення +12 В, +5 В і +3,3В.
Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control, яка має чотири режими інтенсивності.
Утиліти

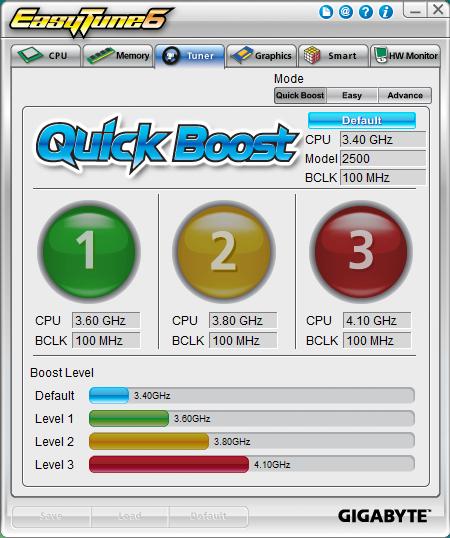

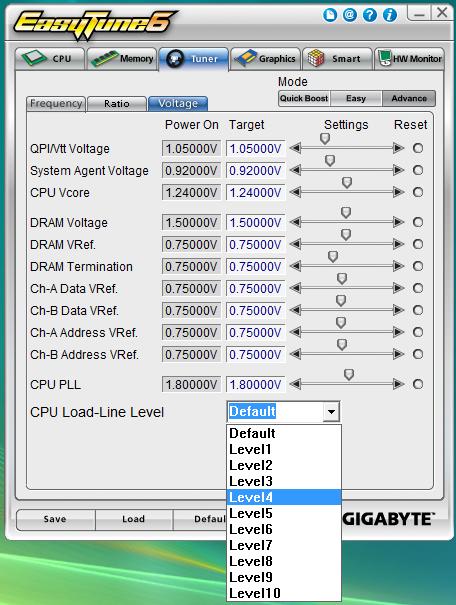

Материнська плата GIGABYTE GA-Z68X-UD3H-B3 підтримує утиліту GIGABYTE Easytune 6, за допомогою якої можна здійснювати розгін, підвищувати стабільність і змінювати системні параметри прямо з операційної системи. Для швидкого і безпроблемного розгону можна використовувати функцію «Quick Boost», яка має два щаблі прискорення процесора з розблокованим множником.

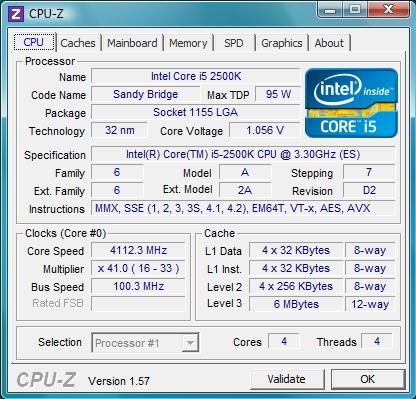

Завдяки Quick Boost процесор Intel Core i5-2500K вийшло розігнати до стабільної частоти 4110 МГц. При цьому частота оперативної пам'яті не змінилася.

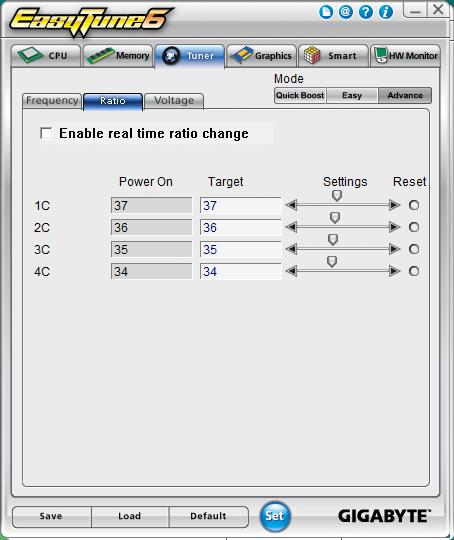

У ручному режимі процесор передбачається розганяти змінюючи множники технології Intl Turbo Boost.
Для збільшення стабільності в ручному режимі розгону можна скористатися довгим переліком налаштувань керування напругою живлення на різних компонентах, серед яких є навіть налаштування функції Load-Line Level.
Тестування
Для перевірки можливостей материнських плат використане наступне обладнання:
|
Процесор |
Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативна пам'ять |
2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX |
|
Відеокарта |
MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, Pcie 2.0) |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор) |
|
Корпус |
CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув) |

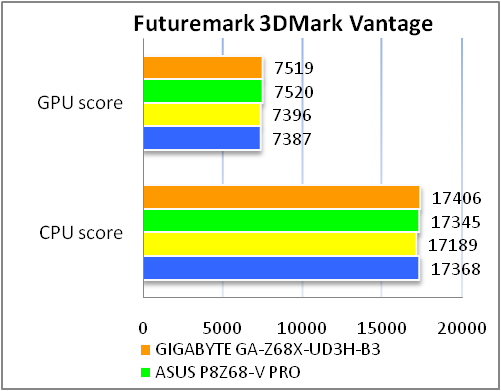

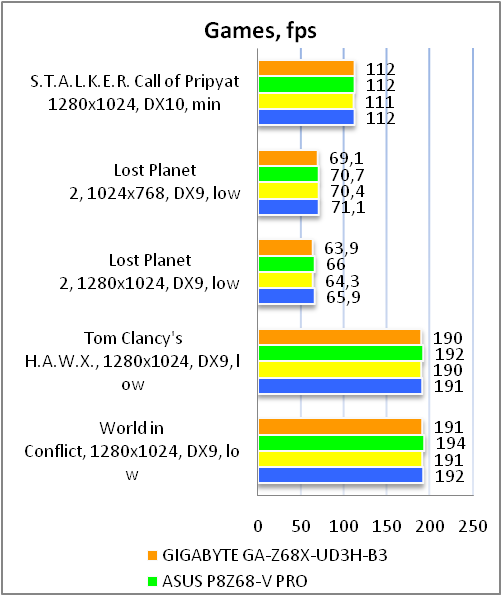

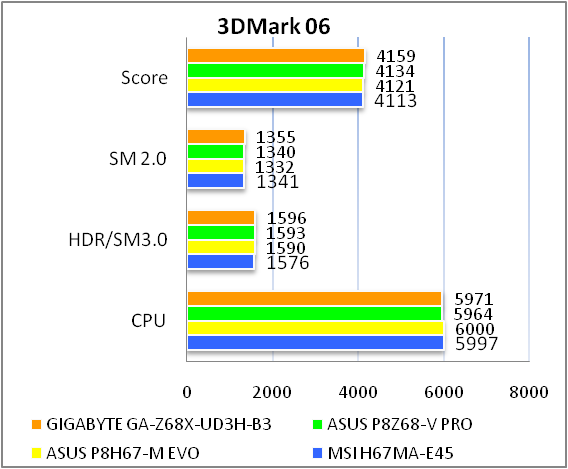

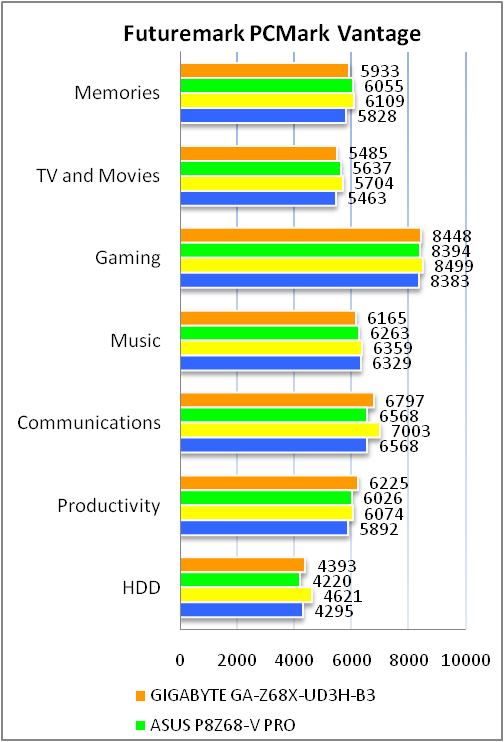

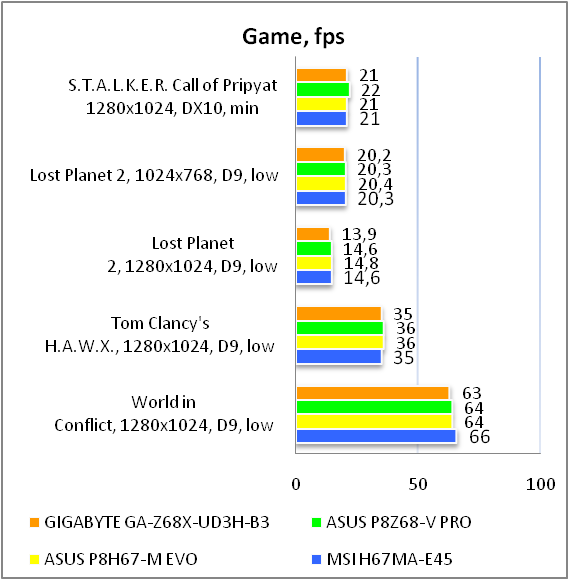

Результати тестів:
По продуктивності материнська плата GIGABYTE GA-Z68X-UD3H-B3 практично не відрізняється від рішень цього класу.

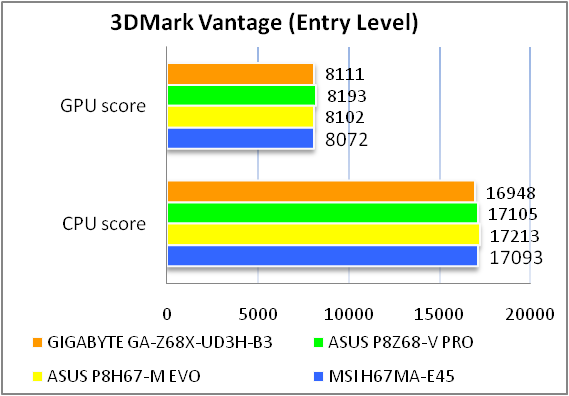

Результати тестів з інтегрованим відео:
При роботі на інтегрованому відеоприскорювачі продуктивність GIGABYTE GA-Z68X-UD3H-B3 така ж, як і у систем, зібраних на базі Intel H67 Express.

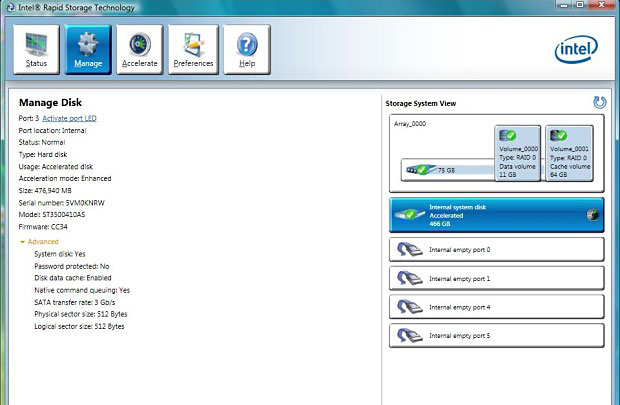

GIGABYTE EZ Smart Response

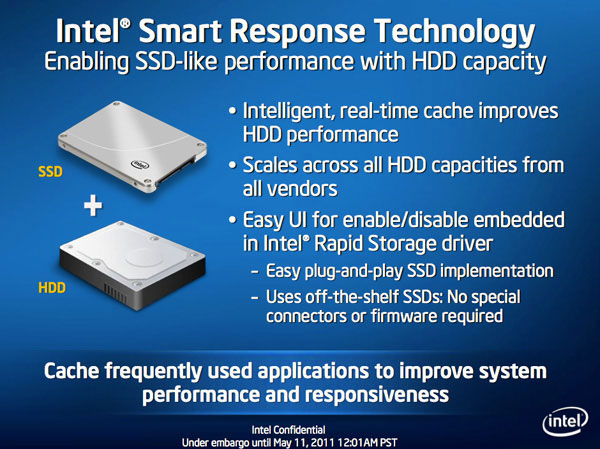

Нагадаємо, що про технологію SSD-кешування Intel Smart Response Technology ми більш докладно розповідали в огляді материнської плати ASUS P8Z68-V PRO. Нагадаємо лише, що вона призначена для прискорення роботи дискової підсистеми за рахунок використання SSD-диска, на який проводиться кешування інформації. Оскільки по швидкості читання SSD накопичувачі помітно перевершують жорсткі диски, то часто використані додатки і файли будуть завантажуватися швидше з SSD. Розробники відзначають, що найкращі показники швидкості обміну даними варто очікувати при використання SSD-диска з SLC-чіпами, які мають більшу швидкість запису. Тому спеціально для технології Intel Smart Response Technology була випущена серія Intel SSD 311 Larson Creek, заснована на MLC-чіпах, але не відрізняється великою ємністю.
Для включення технології Intel Smart Response Technology необхідно щоб SATA контролер працював у режимі RAID. Саме для спрощення встановлення і виключення необхідності повторного встановлення операційної системи була розроблена фірмова утиліта GIGABYTE EZ Smart Response, для якої потрібно всього два перезавантаження, щоб активувати технологію кешування. При цьому користувачу не буде потрібно навіть заходити в BIOS. У цьому ми переконалися, тестуючи материнську плату GIGABYTE GA-Z68X-UD3H-B3.
Також варто відзначити, що технологія має два режими роботи: «Enhanced» (розширений) і «Maximized» (максимальний). Розширений режим «Enhanced» є більш безпечним. У ньому всі записи система робить як би «крізь» SSD-накопичувач на жорсткий диск. При цьому швидкість запису обмежується самим повільним пристроєм з цієї пари, яким повинен бути жорсткий диск. При повторному запиті інформації зчитування проводиться з SSD-диска, скорочуючи, таким чином, час читання.
Максимальний режим «Maximized» має інший алгоритм функціонування – запис спочатку проводиться на SSD-накопичувач, а потім переноситься на основний накопичувач. Тому швидкість запису обмежується вже можливостями твердотільного диска. Але в цьому режимі існує велика імовірність втрати інформації через, наприклад, ненавмисного вимикання ПК.
Для тестування Intel Smart Response Technology ми вибрали не самий оптимальний SSD-диск об'ємом 80 ГБ серії Intel SSD 320 на MLC-чіпах, але і з ним можемо побачити ефект від роботи функції.
Результати тестування технології Intel Smart Response Technology у двох режимах:
|
Тести/режими |
Тільки |
Enhanced перший раз |
Enhanced другий раз |
Enhanced третій раз |
Maximized перший раз |
Maximized другий раз |
|
CrystalМark, МБ/с | ||||||
|
Sequential Read |
98,70 |
246,18 |
244,90 |
245,30 |
227,00 |
224,90 |
|
Sequential Write |
88,84 |
88,29 |
81,08 |
79,15 |
87,89 |
86,78 |
|
Random Read 512K |
38,88 |
173,06 |
173,98 |
174,00 |
159,50 |
158,07 |
|
Random Write 512K |
46,55 |
60,98 |
55,29 |
54,00 |
87,90 |
87,08 |
|
Random Read 64K |
6,79 |
82,34 |
82,28 |
78,97 |
78,30 |
81,35 |
|
Random Write 64K |
16,89 |
20,51 |
18,72 |
17,90 |
91,20 |
90,60 |
|
PCMark05, МБ/с | ||||||
|
XP Startup |
13,05 |
9,20 |
54,63 |
55,89 |
10,59 |
117,60 |
|
Application Loading |
9,60 |
9,37 |
50,06 |
48,58 |
11,51 |
62,50 |
|
General Usage |
8,16 |
13,39 |
45,89 |
45,53 |
17,70 |
59,30 |
|
Virus Scan |
125,17 |
50,60 |
149,829 |
154,27 |
79,42 |
148,60 |
|
File Write |
120,00 |
69,887 |
74,25 |
76,70 |
91,393 |
86,59 |
|
PCMark Vantage, МБ/с | ||||||
|
Windows Defender |
23,10 |
14,395 |
120,2 |
120,00 |
18,15 |
121,25 |
|
Games |
14,37 |
10,948 |
129,03 |
131,00 |
12,672 |
130,72 |
|
Importing pictures to Windows Photo Gallery |
54,25 |
21,30 |
130,62 |
133,30 |
36,89 |
137,50 |
|
Vista startup |
21,28 |
21,10 |
106,50 |
111,00 |
25,40 |
126,53 |
|
Video editing using Windows Movie Maker |
46,16 |
24,37 |
72,93 |
79,00 |
38,90 |
78,43 |
|
Windows Media Center |
141,60 |
31,23 |
117,50 |
129,80 |
64,67 |
130,55 |
|
adding music to Windows Media Player |
11,40 |
7,98 |
59,85 |
64,80 |
10,31 |
71,54 |
|
Application loading |
6,20 |
6,20 |
56,19 |
60,53 |
7,27 |
74,56 |
За результатами тестування чітко видно, що при повторному запуску додатків або повторенні тієї ж операції швидкість читання може збільшитися майже вдесятеро. Але при цьому читання в перший раз може проводитися навіть трохи повільніше, ніж при роботі з одним лише жорстким диском. Режим «Maximized» під час читання і запису в порівнянні з режимом «Enhanced» дійсно виявляється трохи швидше, хоча можливо, що при використанні SSD-диска на SLC-чіпах різниця буде ще більш помітна.
Тестування звукового тракту на основі кодека Realtek ALC889
Загальні результати (Rightmark Audio Analyzer)
16-bit, 44,1 khz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.18, -0.21 |
Дуже добре |
|
Рівень шуму, дБ (А) |
-92.0 |
Дуже добре |
|
Динамічний діапазон, дБ (А) |
92.1 |
Дуже добре |
|
Гармонійні викривлення, % |
0.0041 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-82.0 |
Добре |
|
Інтермодуляційні викривлення + шум, % |
0.0086 |
Дуже добре |
|
Взаємопроникнення каналів, дБ |
-90.3 |
Відмінно |
|
Інтермодуляції на 10 кГц, % |
0.012 |
Дуже добре |
|
Загальна оцінка |
|
Дуже добре |
24-bit, 192 khz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.09, -0.21 |
Дуже добре |
|
Рівень шуму, дБ (А) |
-97.1 |
Відмінно |
|
Динамічний діапазон, дБ (А) |
97.2 |
Відмінно |
|
Гармонійні викривлення, % |
0.0027 |
Відмінно |
|
Гармонійні викривлення + шум, дБ(A) |
-87.1 |
Добре |
|
Інтермодуляційні викривлення + шум, % |
0.0058 |
Відмінно |
|
Взаємопроникнення каналів, дБ |
-92.2 |
Відмінно |
|
Інтермодуляції на 10 кГц, % |
0.0048 |
Відмінно |
|
Загальна оцінка |
|
Дуже добре |
Вбудований аудіо-кодек Realtek ALC889 демонструє високу якість відтворення. Якщо порівнювати з подібними інтегрованими рішеннями, складно буде знайти щось набагато краще.
Висновки
Материнська плата GIGABYTE GA-Z68X-UD3H-B3 є дуже гарним варіантом для побудови продуктивної ігрової системи з однієї або двома відеокартами, тому що, крім високої функціональності, вона відрізняється підтримкою технологій ATI CrossFireX і NVIDIA SLI у режимі x8+x8 ліній PCI Express 2.0. Функціональний арсенал в GIGABYTE GA-Z68X-UD3H-B3 дуже великий, що включає достатній набір додаткових контролерів і фірмових технологій. Також цю материнську плату можна використовувати і для розгону, завдяки традиційно великої для компанії GIGABYTE кількості налаштувань в BIOS. Крім того протягом тестування, вдалося встановити, що нова технологія GIGABYTE EZ Smart Response дійсно здатна дуже сильно спростити використання технології SSD-кешування Intel Smart Technology, яка при частому запуску додатків здатна значно скоротити час їх завантаження.
Переваги:
-
підтримка технологій NVIDIA SLI і ATI CrossFireX у режимі x8+x8 ліній PCI Express 2.0;
-
підтримка технології LucidLogix Virtu;
-
великий набір налаштувань в BIOS, необхідних для розгону;
-
підтримка двох портів IEEE1394;
-
підтримка чотирьох портів USB 3.0 і чотирьох портів SATA 3.0;
-
якісний 8-канальний звуковий кодек;
-
фірмова утиліта GIGABYTE EZ Smart Response;
-
наявність усіх актуальних відеовиходів на інтерфейсної панелі.
Особливості:
- відсутня підтримки застарілих інтерфейсів FDD, IDE і LPT.
Автор: Дмитро Масюк
Переклад: Анна Смірнова
Дякуємо українському представництву компанії GIGABYTE за надану для тестування материнську плату.
Дякуємо компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенда обладнання.
Опубліковано : 06-07-2011
| Підписатися на наші канали | |||||
|
|
|
|
||
