Огляд і тестування материнської плати GIGABYTE GA-X99P-SLI
09-09-2016

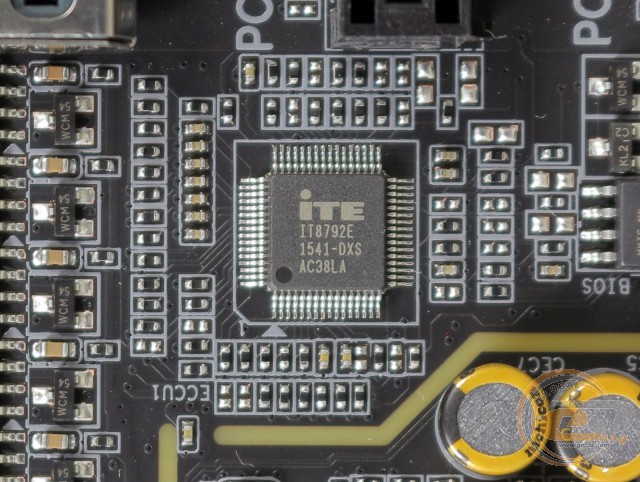

Можливості Multi I/O покладені на мікросхему ITE IT8792E, яка керує роботою системних вентиляторів, портом PS/2 і забезпечує моніторинг.

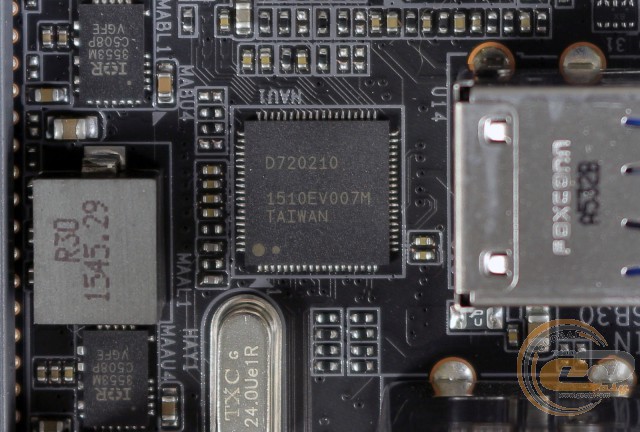

Робота трьох портів USB 3.0 реалізована за допомогою контролера Renesas D720210.
Коректна робота інтерфейсів USB 3.1 Type-A і Thunderbolt 3 забезпечена силами мікросхеми Intel DSL6540 і чіпсету.

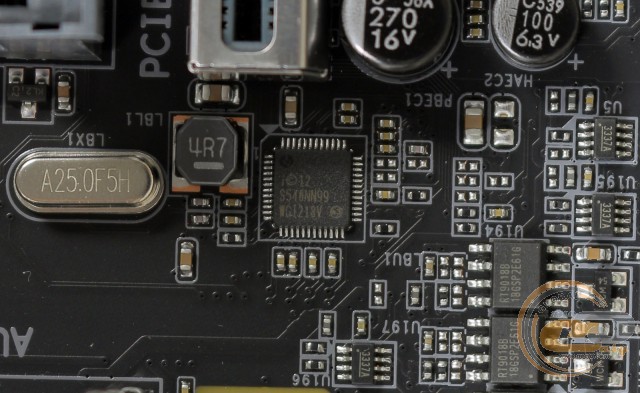

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А комплектне ПЗ cFosSpeed Internet Accelerator допоможе налаштувати пріоритети для розподілу мережевих ресурсів.

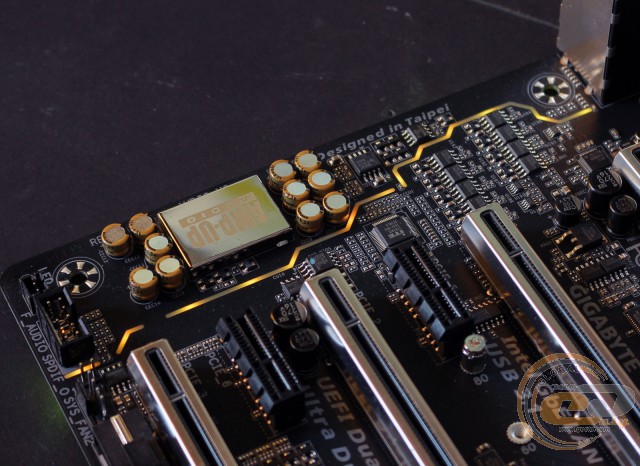

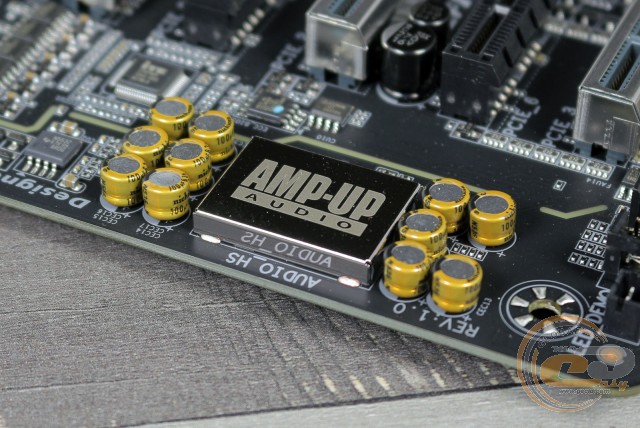

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC1150, який захищений від наведень спеціальним кожухом. В її складі використовуються високоякісні аудіоконденсатори та підсилювач TI NE5532 для підтримки високоомних навушників, а також технологія екранування звукового тракту від перешкод за допомогою спеціальної смуги з LED-підсвічуванням, роботу якої можна налаштувати в BIOS.

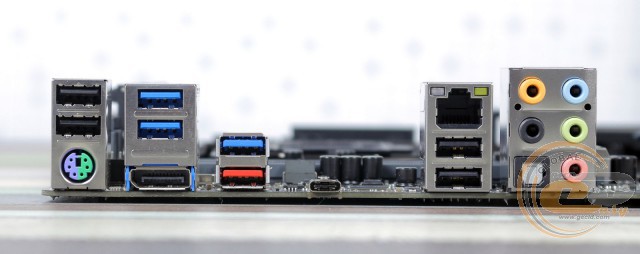

На інтерфейсну панель даної моделі виведені такі порти:
- 1 x LAN (RJ45);
- 1 x PS/2 Combo;
- 3 x USB 3.0;
- 4 x USB 2.0;
- 1 x DisplayPort In;
- 1 х USB 3.1 Type-C (Thunderbolt 3);
- 1 х USB 3.1 Type-A;
- 5 x аудіопортів;
- 1 х оптичний S/PDIF Out.
Інтерфейсна панель новинки вигідно виділяється наявністю дев'яти портів USB і зручним підключенням багатоканальної акустики.
Можливості з організації охолодження всередині системного корпусу у GIGABYTE GA-X99P-SLI дуже хороші. В наявності п'ять 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, в той час як три інші використовуються для системних вентиляторів.
UEFI BIOS
Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, в яких згруповані всі закладені можливості, і навіть має російську локалізацію, що дозволяє недосвідченим користувачам зорієнтуватися в доступному різноманітті опцій. Загалом функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін і моніторинг ключових вузлів.
Можливості розгону

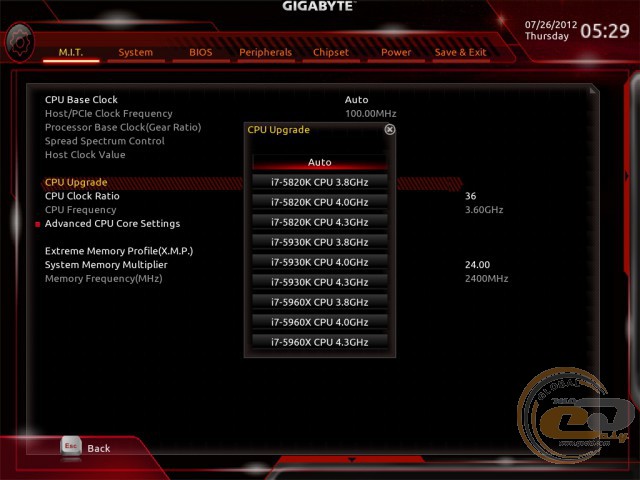

За традицією можливості з автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені попередньо встановленими профілями. Скориставшись ними, ми отримали наступні результати.

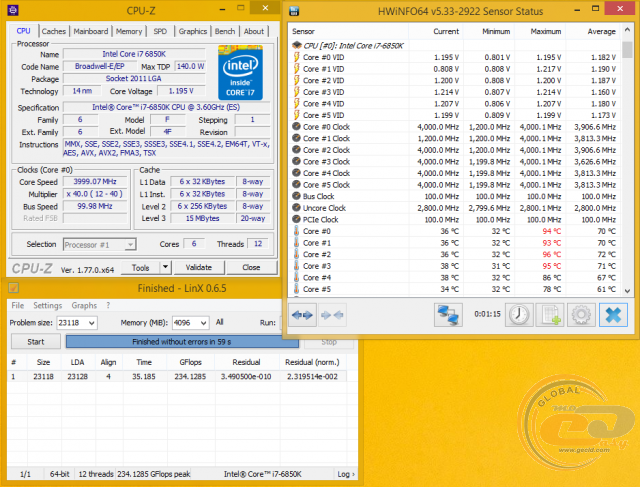

Частота процесора Intel Core i7-6850K склала 4000 МГц при напрузі 1,195 В. Профіль з частотою 4300 МГц застосовувався, але після перезавантаження система видавала синій екран.
У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати декількома режимами роботи системи в залежності від поточних завдань користувача.

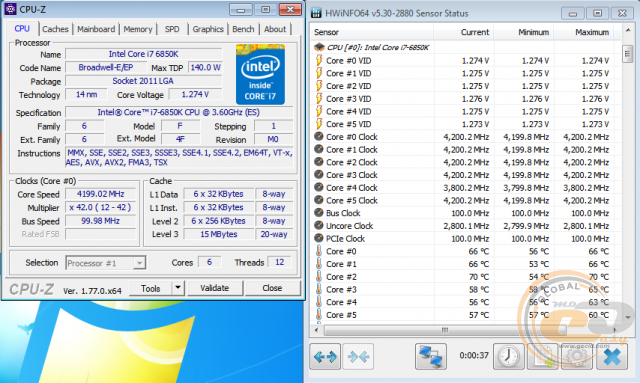

«4200 МГц»
У режимі «4200 МГц» система працювала абсолютно стабільно і не перегрівалася, а ось режим «AutoTuning», що передбачає підбір частоти розгону, активізувався і навіть проходив тест на стабільність утилітою при швидкості 4300 МГц, однак система працювала нестабільно та періодично видавала синій екран.

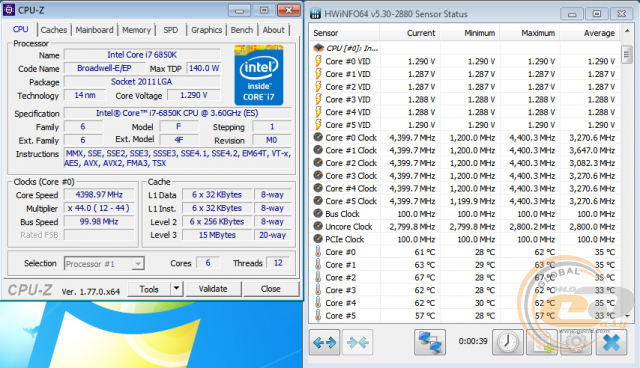

В ручному режимі ми отримали стабільну роботу системи при частоті 4400 МГц, для чого довелося збільшити параметр «LLC» до рівня «HIGH» і підняти напругу до 1,29 В. Коефіцієнт виконання AVX-інструкцій був встановлений на «12», тобто частота відповідних ядер знижувалася на 1200 МГц при їх виконанні.
Тестування
Для перевірки можливостей материнської плати GIGABYTE GA-X99P-SLI використовувалося таке обладнання:
Процесор |
Intel Core i7-6850K (до 3,8 ГГц; 15 МБ L3) |
Оперативна пам’ять |
4 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 Matrix Platinum (4 ГБ GDDR5) |
Кулер |
Scythe Mugen 3 |
Жорсткий диск |
Seagate Enterprise Capacity 3.5 HDD v4 (ST6000NM0024), 6 ТБ, SATA 6 Гбіт/с |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |

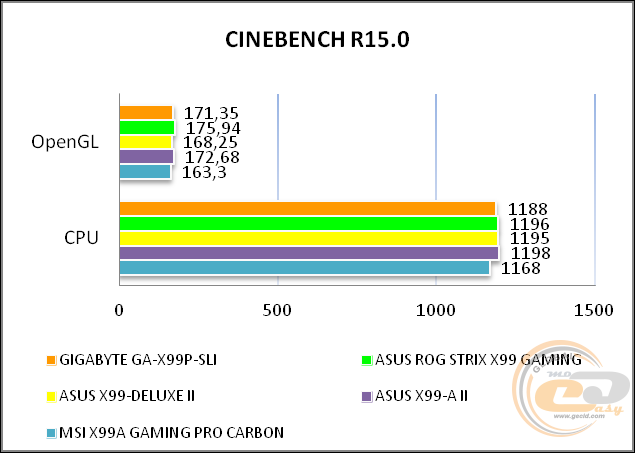

Результати тестів
Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC1150
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.05, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-89.6 |
Добре |
Динамічний діапазон, дБ (А) |
89.6 |
Добре |
Гармонійні викривлення,% |
0.0095 |
Дуже добре |
Гармонійні викривлення + шум, дБ (А) |
-77.0 |
Посередньо |
Інтермодуляційні викривлення + шум,% |
0.013 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-87.9 |
Відмінно |
Інтермодуляції на 10 кГц,% |
0.016 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.24, +0.06 |
Дуже добре |
Рівень шуму, дБ (А) |
-104.8 |
Відмінно |
Динамічний діапазон, дБ (А) |
104.6 |
Відмінно |
Гармонійні викривлення,% |
0.0097 |
Дуже добре |
Гармонійні викривлення + шум, дБ (А) |
-77.8 |
Посередньо |
Інтермодуляційні викривлення + шум,% |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-97.2 |
Відмінно |
Інтермодуляції на 10 кГц,% |
0.012 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Попередньо встановлена звукова підсистема на основі флагманського звукового кодека демонструє дуже хорошу якість звуку, якого буде більш ніж достатньо для повсякденного використання.
Висновки
Материнська плата GIGABYTE GA-X99P-SLI цікава в першу чергу не лише підтримкою інтерфейсу Thunderbolt 3, але й хорошим співвідношенням ціни та можливостей. Дивіться, в середньому за $280, що небагато для платформи Socket LGA2011-v3, ви отримаєте відмінну функціональність, високу якість, а також приємний і стриманий дизайн у темних тонах. В наявності підтримка всіх сучасних інтерфейсів, включаючи USB 3.1, M.2 Socket 3 і SATA Express, хороші можливості з автоматичного та ручного розгону, а також якісна звукова підсистема.
Порадує GIGABYTE GA-X99P-SLI і бажаючих створити продуктивну відеопідсистему шляхом встановлення до чотирьох відеокарт у режимі AMD CrossFire або NVIDIA SLI. Для цього є максимум 32 лінії PCI Express 3.0 і чотири роз'єми з посиленою конструкцією.
Таким чином, перед нами добре збалансоване рішення для складання високорівневих систем з потужною графічною підсистемою, можливостей якого вам точно вистачить на кілька років вперед.
Переваги:
- поліпшена елементна база для надійнішої та стабільнішої роботи материнської плати;
- приємний і строгий дизайн;
- підтримка інтерфейсу Thunderbolt 3;
- розширена дискова підсистема з підтримкою M.2 Socket 3, SATA Express і SATA 6 Гбіт/с;
- якісна звукова підсистема;
- багатий набір портів на інтерфейсній панелі (включаючи два інтерфейси USB 3.1);
- ефективна робота підсистеми охолодження;
- хороші можливості з автоматичного та ручного розгону;
- підтримка низки корисних фірмових технологій.
Автор: Костянтин Шорохов
Переклад: Юрій Коваль
Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Seagate, Scythe і Seasonic за надане для тестового стенда обладнання.
