Огляд і тестування материнської плати GIGABYTE GA-X99P-SLI

У квітні 2016 року компанія GIGABYTE анонсувала нову материнську плату GIGABYTE GA-X99P-SLI формату ATX, виконану на чіпсеті Intel X99 і призначену для роботи з новим сімейством високопродуктивних процесорів Intel Broadwell-E і попереднім поколінням Intel Haswell-E. При цьому новинка отримала ціну близько $280, що можна назвати відносно доступною ціною для даного сегменту пристроїв.

Ключовим досягненням GIGABYTE GA-X99P-SLI є той факт, що вона першою в своєму сегменті отримала сертифікат відповідності стандарту Thunderbolt 3. Цей інтерфейс має пропускну спроможність на рівні 40 Гбіт/с, що в два рази вище попередньої версії, а також підтримує підключення до шести моніторів. Уважні читачі відразу ж можуть згадати, що процесори платформи Socket LGA2011-v3 позбавлені інтегрованої графіки.

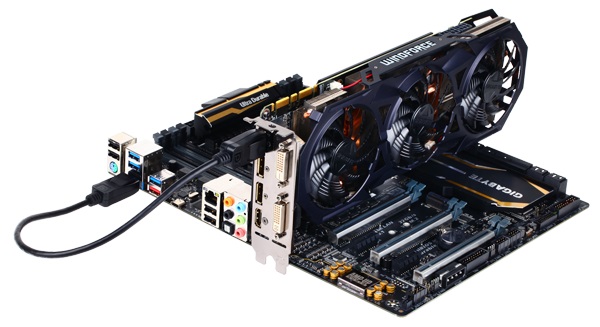

Тому контролеру Thunderbolt потрібне підключення до дискретної графічної карти, яке реалізується за допомогою відеовходу DisplayPort на інтерфейсній панелі та комплектного кабелю. Після цього виводити зображення через інтерфейс Thunderbolt 3 можна за допомогою роз'єму USB Type-C на інтерфейсній панелі материнської плати. Якщо ж підключення моніторів за допомогою Thunderbolt 3 не планується, то його можна використовувати для підключення зовнішніх дискретних відеокарт або інших пристроїв, які потребують високої швидкості передачі даних.

Специфікація

Упаковка і комплектація

Материнська плата GIGABYTE GA-X99P-SLI постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

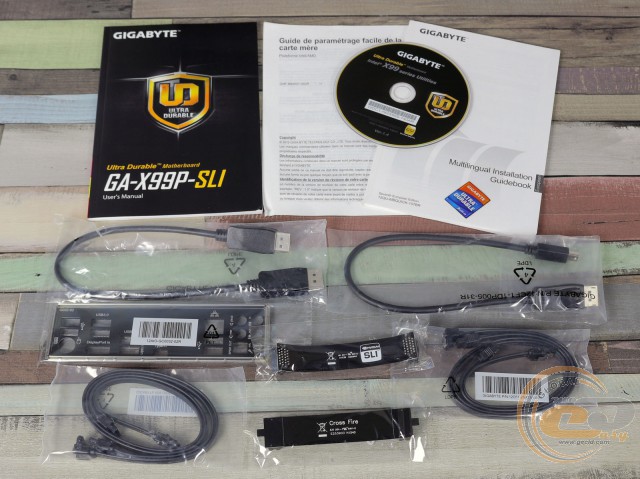

В упаковці ми виявили такий набір аксесуарів:

• диск з драйверами й утилітами;
• паперову документацію;
• чотири кабелі SATA;
• місток 2-Way NVIDIA SLI;
• місток 2-Way AMD CrossFire;
• кабель DisplayPort ↔ DisplayPort;
• кабель Mini DisplayPort (USB Type-C) ↔ DisplayPort;
• заглушку інтерфейсної панелі.

Дизайн і особливості плати

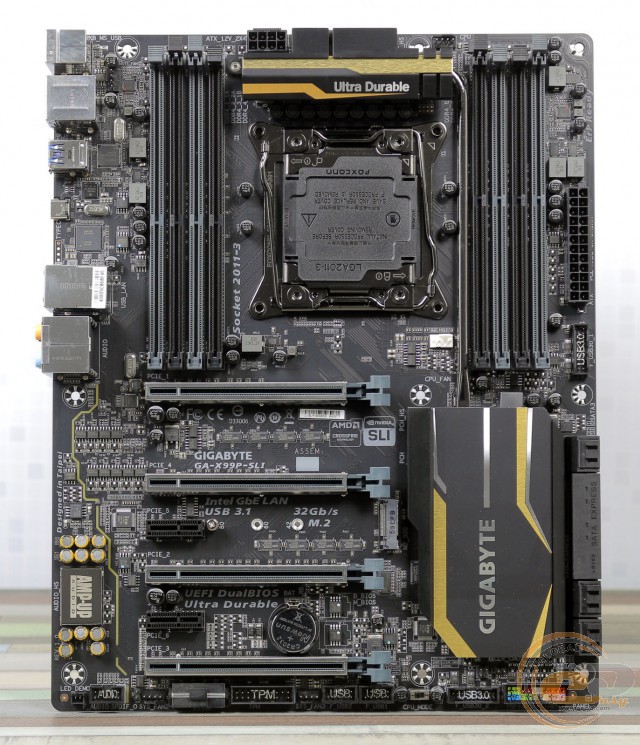

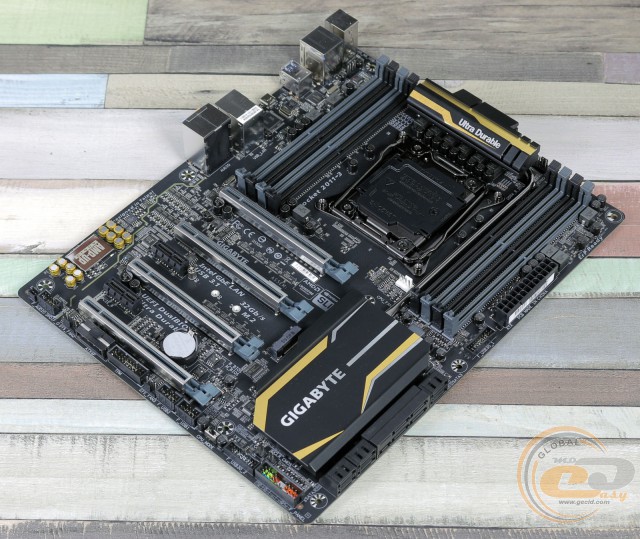

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм) і виглядає доволі стримано та строго. Вона позбавлена яскравих дизайнерських рішень і пропонує спокійне оформлення радіаторів системи охолодження, з приємним поєднанням чорного, жовтого та сріблястого.

Що ж стосується компонування, то все виконано на вищому рівні: слоти оперативної пам'яті обладнані защіпками лише з одного боку, а всі порти SATA мають кутовий конектор. Також можна виділити посилені за допомогою металевих накладок роз'єми PCI Express 3.0 x16, які зможуть витримати навіть найпотужніші відеокарти з трислотовими кулерами.

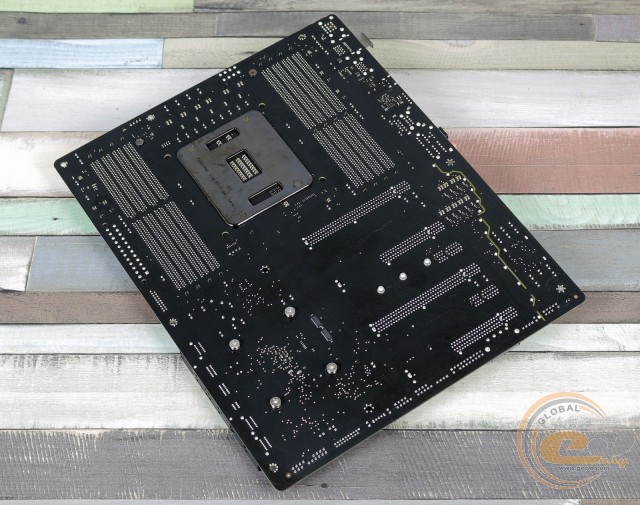

Глянувши на зворотну сторону друкованої плати, можна відзначити хіба що традиційну опорну пластину процесорного роз'єму й той факт, що обидва радіатори надійно закріплені за допомогою гвинтів, що забезпечують достатнє притискання охолоджувальних елементів до чіпсета й польових транзисторів.

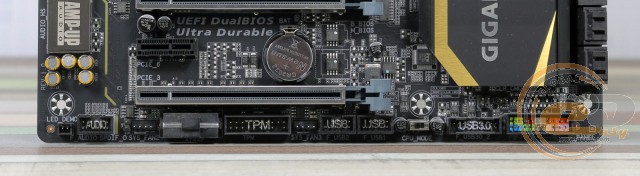

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, S/PDIF Out, роз'єм додаткового живлення PCIe, порт TPM, колодка підключення фронтальної панелі, роз'єм підключення світлодіодної стрічки та перемикач CPU Mode, який слугує для зміни режиму роботи процесора зі стандартного на «OC».

Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Всього на платі силами чіпсета реалізовано підтримку восьми портів USB 2.0: чотирьох внутрішніх і чотирьох зовнішніх. Що ж стосується USB 3.0, то їх сім: три зовнішніх і чотири внутрішніх. За роботу чотирьох внутрішніх відповідає чіпсет, тоді як три зовнішніх реалізовані силами контролера Renesas D720210.

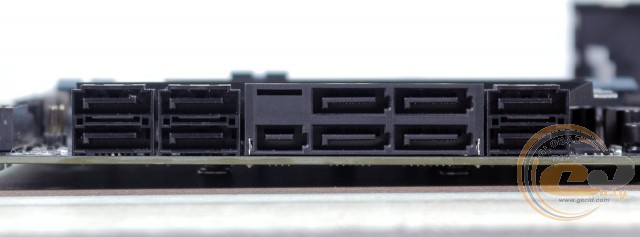

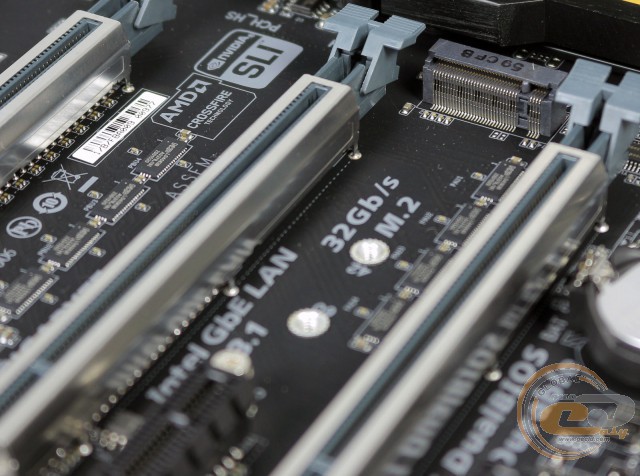

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з максимальною пропускною спроможністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260, 2280), вісьмома портами SATA 6 Гбіт/с і одним SATA Express, який сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

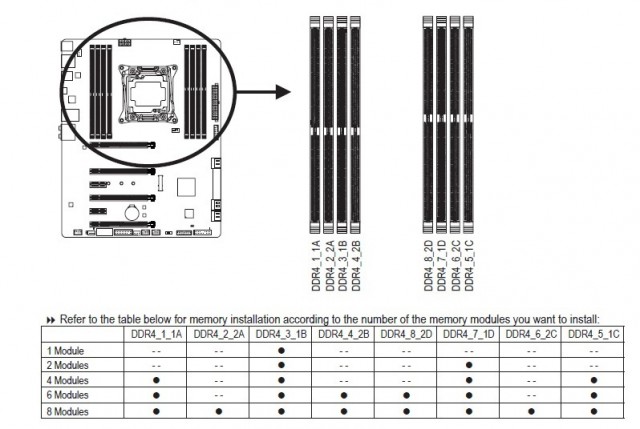

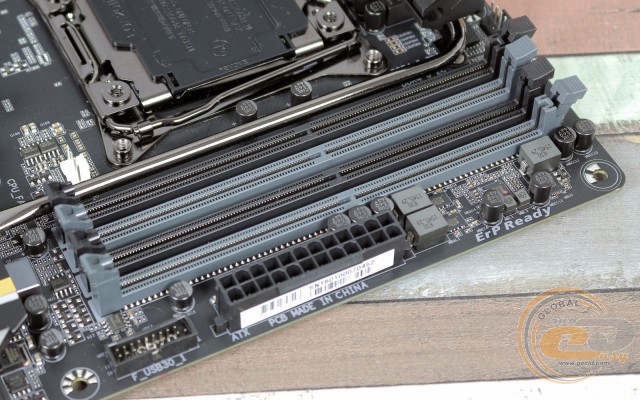

GIGABYTE GA-X99P-SLI оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для кращої зручності обладнані защіпками лише з одного боку. Оперативна пам'ять може працювати максимум у чотирьохканальному режимі. Для реалізації одного з багатоканальних режимів модулі треба встановлювати за однією з наступних схем.

Підтримуються планки, що працюють на частотах до 3400 МГц. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково відзначимо розташовану на правій стороні друкованої плати другу колодку для підключення виносної панелі з портами USB 3.0.

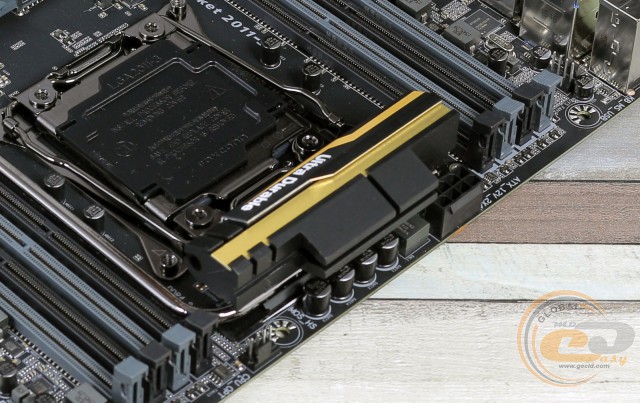

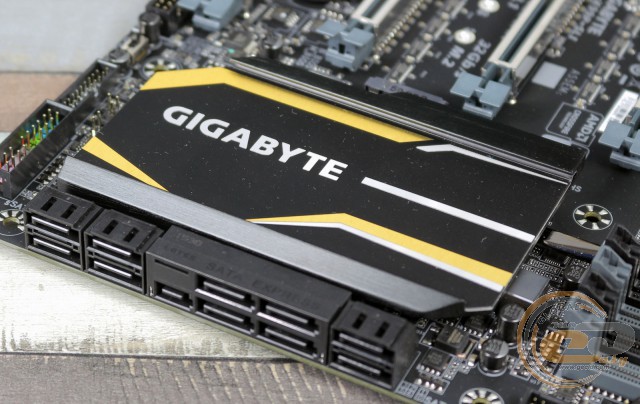

Система охолодження розглянутої новинки складається з двох алюмінієвих радіаторів, з'єднаних між собою тепловою трубкою. Один з них встановлено безпосередньо на чіпсеті Intel X99, тоді як другий відповідає за охолодження силових елементів підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета – 33,5°C (при розгоні − 33,5°C);
• радіатор охолодження елементів підсистеми живлення процесора – 37,8°C (при розгоні − 41,7°C);
• дроселі підсистеми живлення процесора – 48,9°C (при розгоні − 53,8°C).

Отримані результати можна сміливо охарактеризувати як дуже хороші, і у вас буде достатній запас до критичних значень при розгоні.

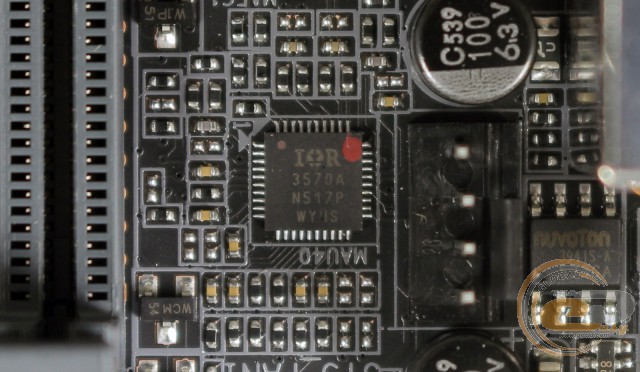

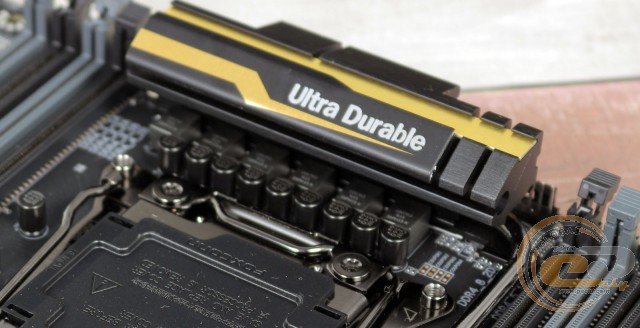

Живлення процесора здійснюється за 6-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері IR3570A. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності та стабільності роботи: використовуються твердотільні конденсатори й дроселі з феритовим осердям.

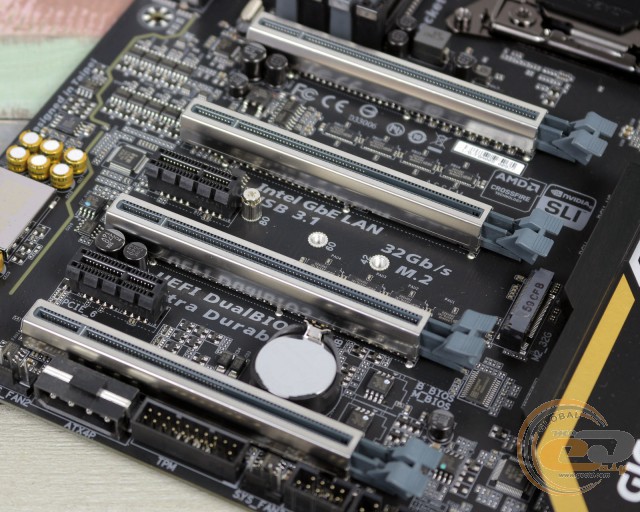

Для розширення функціональності материнської плати є шість слотів:

1. PCI Express 3.0 x16;
2. PCI Express 3.0 x16;
3. PCI Express 2.0 x1;
4. PCI Express 3.0 x16;
5. PCI Express 2.0 x1;
6. PCI Express 3.0 x16.

Для встановлення графічних прискорювачів користувачеві доступні 4 слоти PCI Express 3.0 x16, які підключені до процесора. Лінії можуть розподілятися за однією з наступних схем.

Окремо відзначимо, що компонування слотів розширення дозволить вам без проблем встановити чотири двослотові відеокарти або дві трислотові. При цьому в другому випадку ви отримаєте ще один вільний роз'єм PCI Express 2.0 x1.
