Огляд і тестування материнської плати BIOSTAR Hi-Fi H170Z3

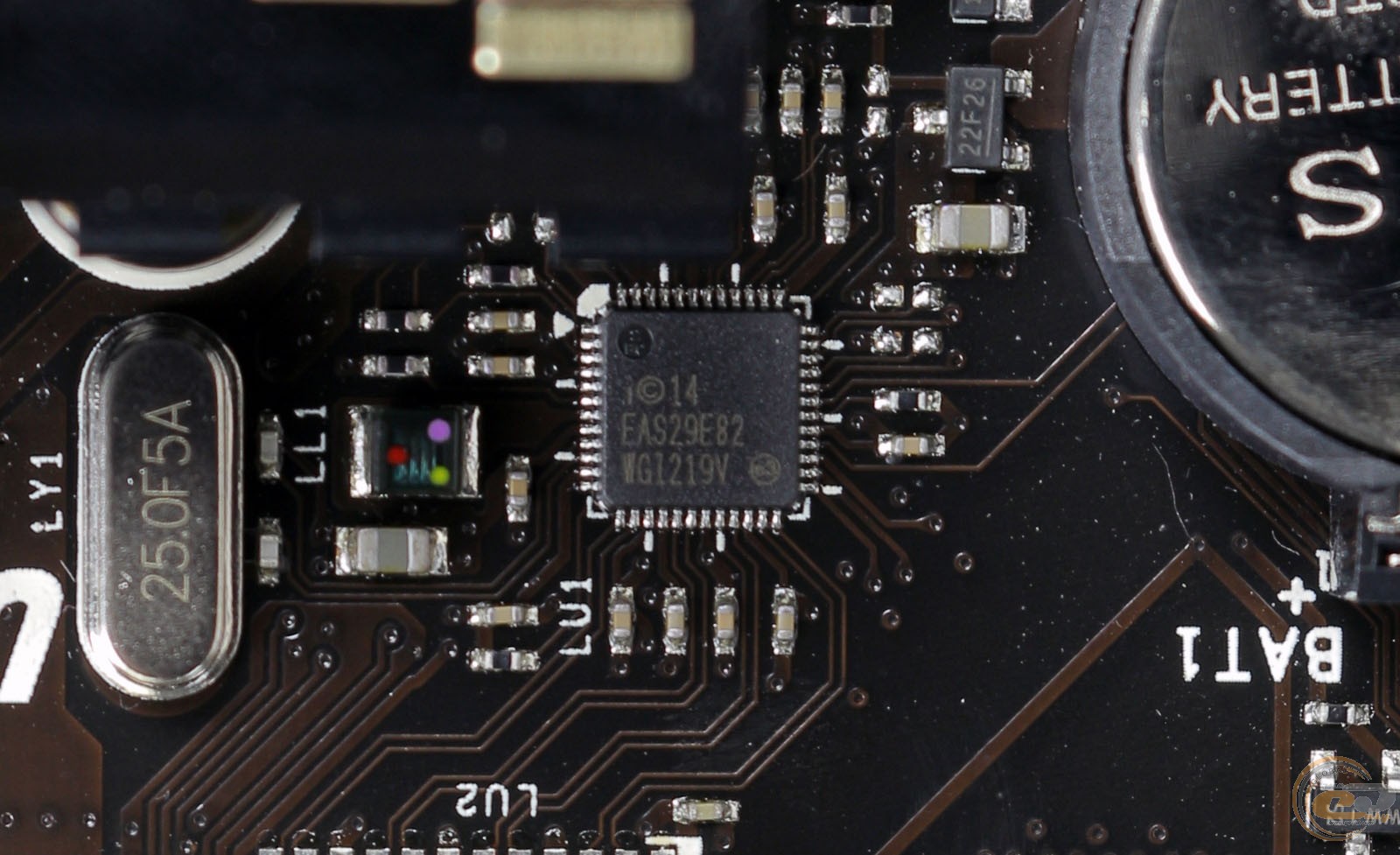

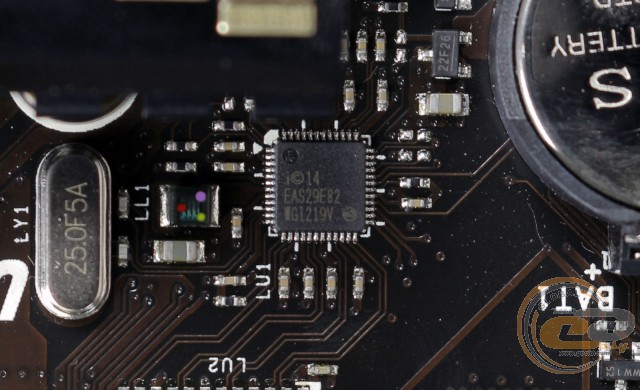

Для підтримки мережевих з’єднань слугує гігабітовий LAN-контролер Intel WGI219V. А за допомогою утиліти SmartSpeedLAN можна моніторити й розподіляти мережеві ресурси.

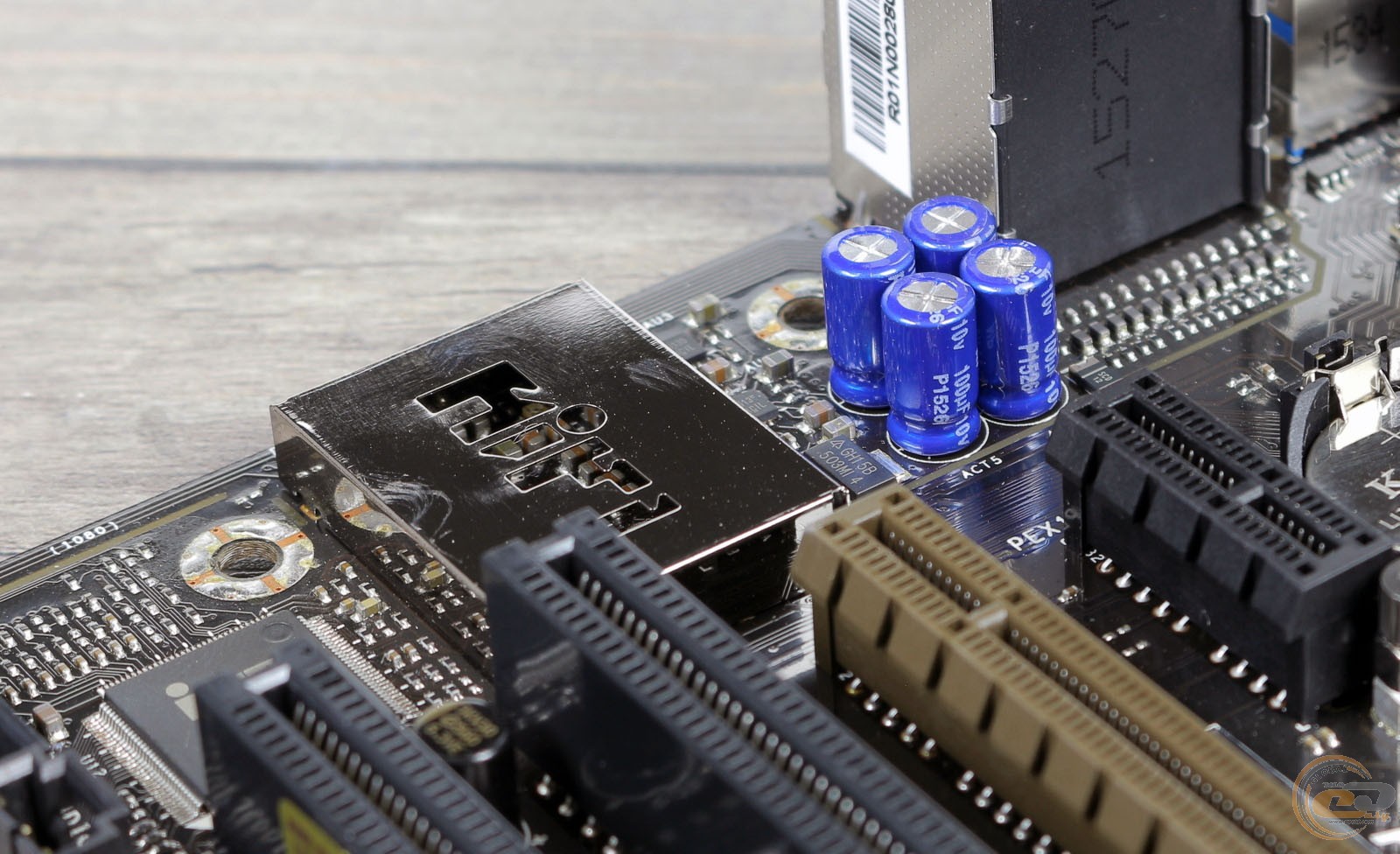

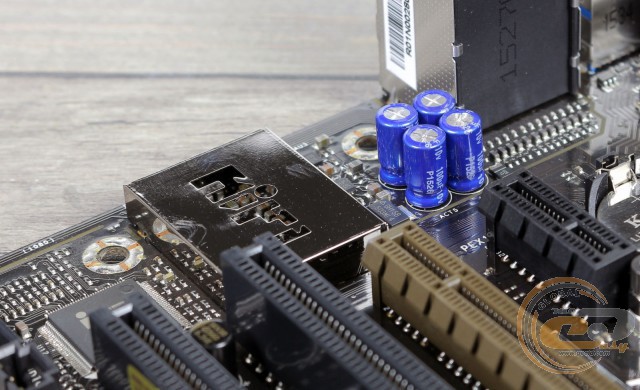

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC892. В ньому використовуються високоякісні аудіоконденсатори, а також технологія екранування звукового кодека. Окремо виділимо позолочені аудіовиходи на інтерфейсній панелі та наявність окремого підсилювача для підтримка навушників з високим імпедансом.

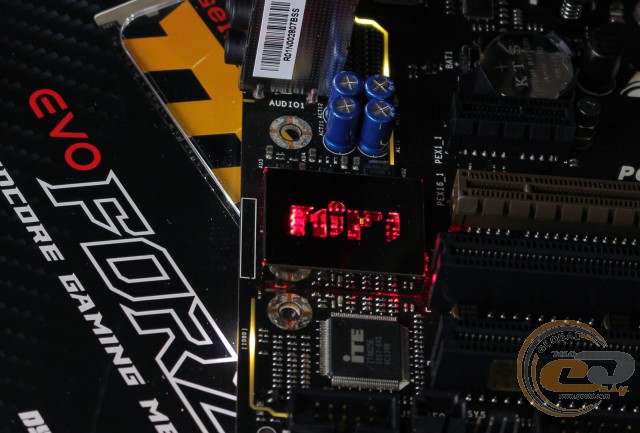

А приємним бонусом стане підсвічування області текстоліту зі звуковою підсистемою.

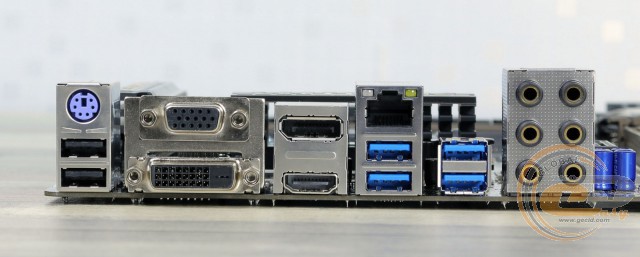

Інтерфейсна панель моделі BIOSTAR Hi-Fi H170Z3 має такі порти:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x PS/2;
• 1 x RJ45;
• 4 x USB 3.0;
• 2 x USB 2.0;
• 6 x аудіопортів.

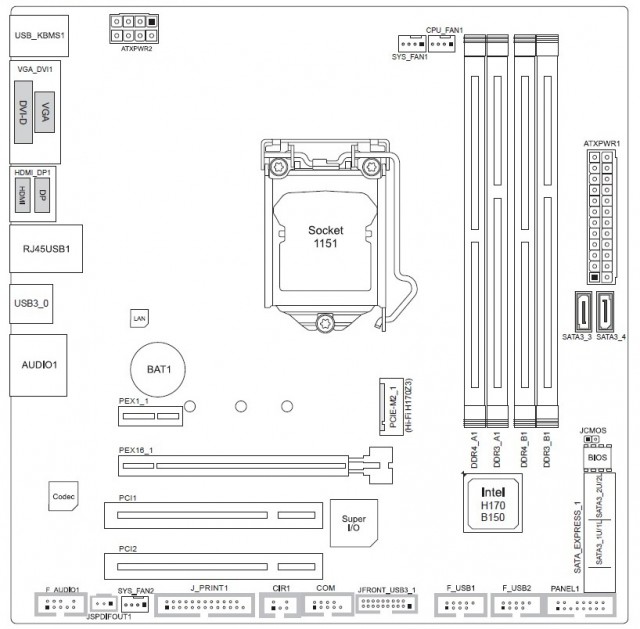

Таке компонування можна назвати дуже хорошим, оскільки воно пропонує чотири відеовиходи (включаючи HDMI і DisplayPort), підтримку достатньої кількості портів USB і зручне підключення багатоканальної акустики. Окремо виділимо можливість винести на задню панель порти COM і LPT за допомогою відповідних колодок на поверхні друкованої плати.

У BIOSTAR Hi-Fi H170Z3 є хороші можливості з організації охолодження всередині системного корпуса. В наявності три роз’єми для підключення вентиляторів: один слугує для охолодження центрального процесора, тоді як інші два призначені для системних вентиляторів.

UEFI BIOS

Дана модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI. Він розбитий на низку розділів, у яких згруповані всі закладені можливості. Загалом функціональність BIOS дозволяє оптимально конфігурувати систему та реалізовувати моніторинг ключових вузлів.

Можливості розгону

Оскільки на BIOSTAR Hi-Fi H170Z3 відсутня можливість розгону, то в цьому розділі ми відзначимо лише той факт, що тестові модулі оперативної пам’яті вдалося запустити на максимально можливій частоті DDR4-2129 МГц.

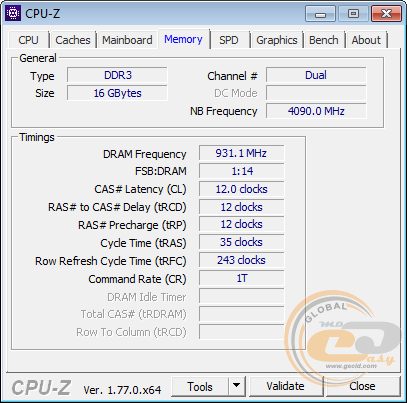

Що ж стосовно DDR3L, то вони запрацювали на частоті 1862 МГц.

Тестування

Для перевірки можливостей материнської плати BIOSTAR Hi-Fi H170Z3 використовувалося таке обладнання:

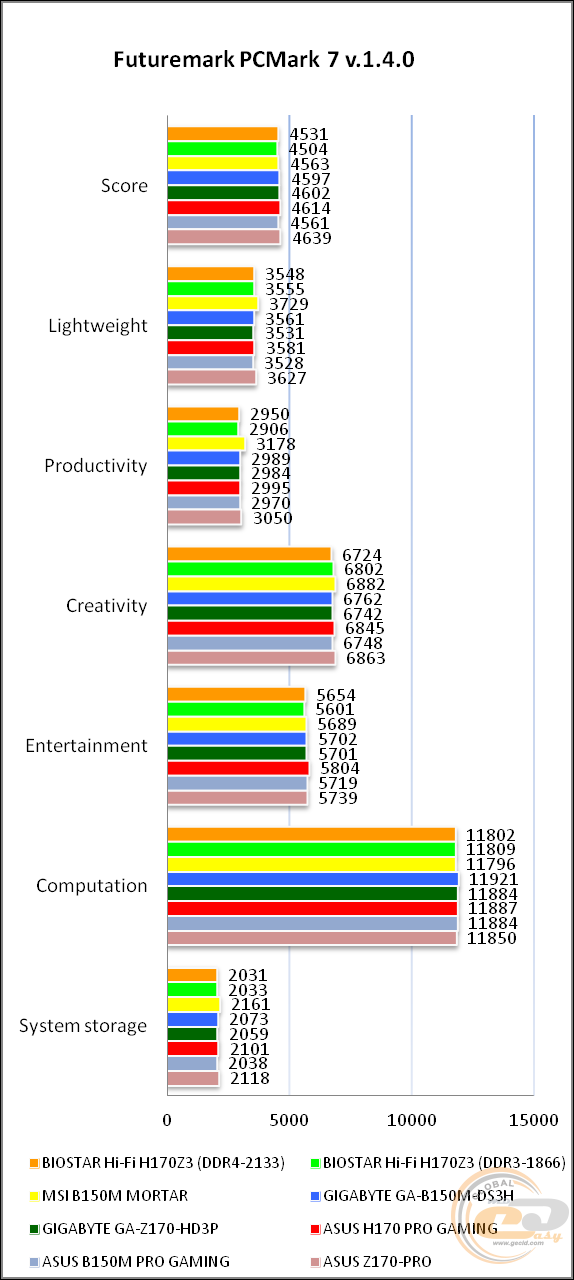

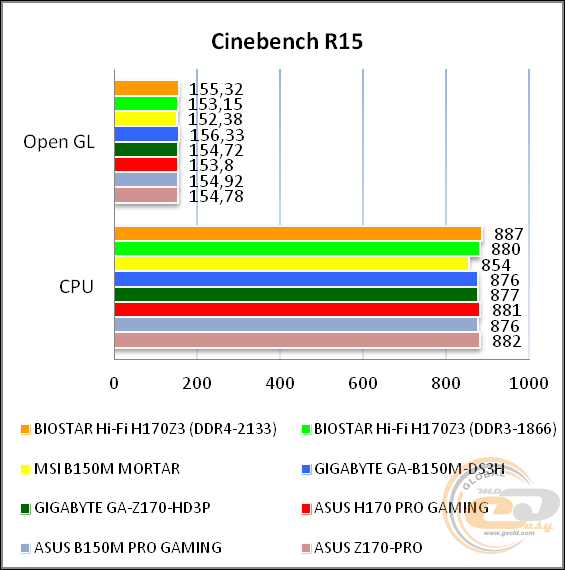

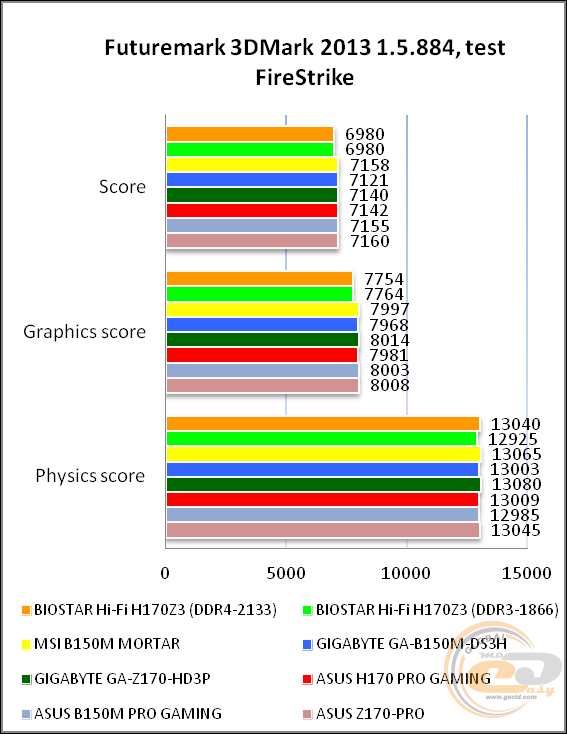

Результати тестів

Отримані результати вказують на високий рівень виконання моделі. Вони отримані завдяки використанню хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Додатково ми перевірили, яким чином впливає на продуктивність заміна модулів оперативної пам’яті з DDR3 на DDR4:

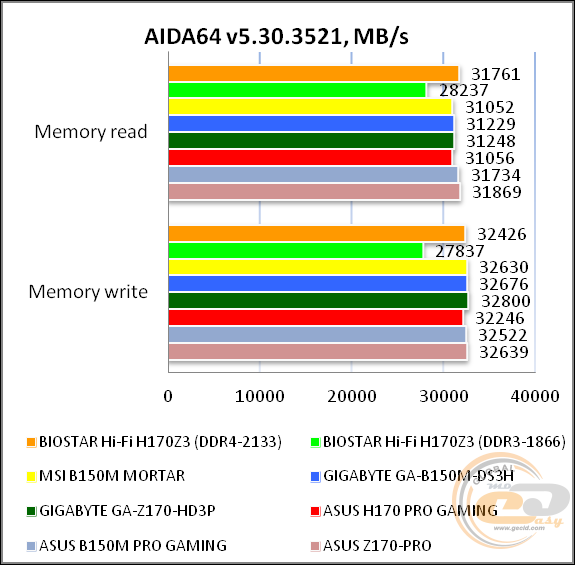

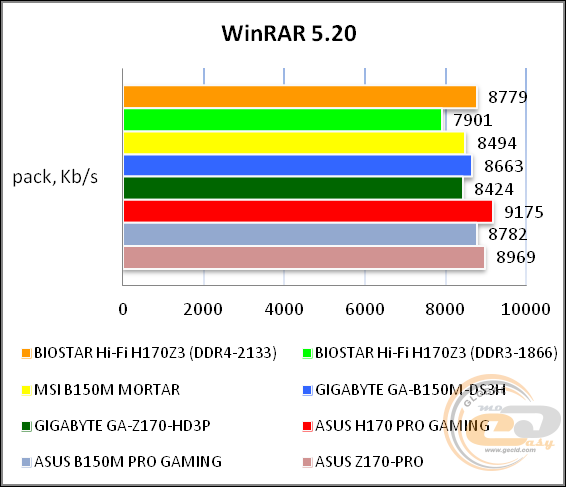

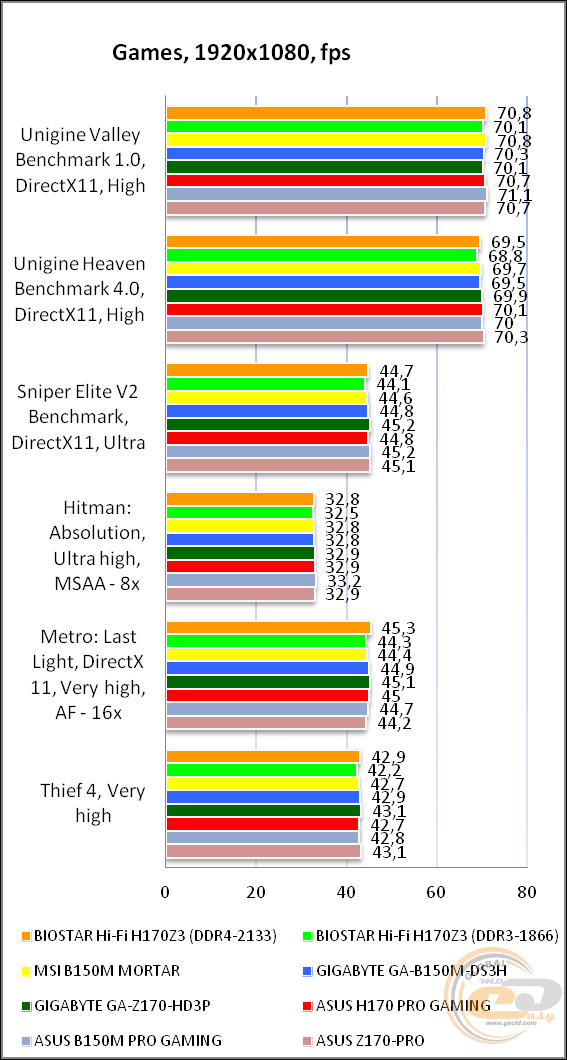

Як бачимо, перехід на швидші модулі відбився у зростанні на 12,5% швидкості читання та на 16,5% швидкості  запису в синтетичному тесті AIDA64. Також помітний приріст ми отримали при роботі з архівами у WinRAR. Однако в інших бенчмарках і особливо в іграх перехід на новіший і швидший стандарт пам’яті майже не відбився на кінцевих результатах. Середній приріст склав усього 2,5%, але якщо не враховувати показники AIDA64 і WinRAR, то він буде в районі 0,7%.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема материнської плати BIOSTAR Hi-Fi H170Z3 залишила хороше враження. Завдяки якісному аудіокодеку вона демонструє високу якість відтворення звуку, якого вистачить багатьом невимогливим користувачам.

Висновки

Ключовою перевагою материнської плати BIOSTAR Hi-Fi H170Z3 є підтримка оперативної пам’яті двох стандартів: DDR3L і DDR4, що дозволить вам оновити систему та зекономити на придбанні DDR4-пам’яті, але за бажанням встановити її в майбутньому. В усьому іншому перед нами якісна компактна модель формату microATX, яка має дуже хороше для свого цінового сегменту оснащення. Так, ви отримуєте якісну елементну базу, хорошу звукову підсистему, мережевий контролер від Intel і багатий вибір портів для підключення накопичувачів. Окремо відзначимо підтримку інтерфейсів COM, LPT, PS/2 і PCI, які можуть стати в нагоді для збірки офісного ПК, а також зручне підключення багатоканальної акустики та наявність чотирьох відеовиходів.

Що ж стосовно особливостей, то до них можна віднести хіба що відсутність можливості розгону процесорів у стандартній прошивці BIOS, а також обмеження при підключенні M.2-накопичувача. Ну й не варто забувати, що одночасно в системі може працювати лише один тип пам’яті, тому встановлення DDR3L разом з DDR4 неможливе.

У підсумку BIOSTAR Hi-Fi H170Z3 однозначно заслуговує вашої уваги для збірки компактної та порівняно недорогої домашньої системи з можливістю вибору типу оперативної пам’яті.

Переваги:

• підтримка оперативної пам’яті стандартів DDR3L і DDR4;
• підтримка інтерфейсу M.2 Socket 3 з пропускною спроможністю до 32 Гбіт/с;
• наявність порту SATA Express з пропускною спроможністю до 16 Гбіт/с;
• хороша аудіопідсистема;
• підтримка інтерфейсів COM, LPT і PS/2;
• хороший набір портів на інтерфейсній панелі;
• підтримка низки корисних фірмових технологій і утиліт;
• хороше цінове позиціювання.

Особливості:

• Відсутність можливості розгону процесорів;
• обмеження при встановленні M.2-накопичувача.
