Огляд і тестування материнської плати BIOSTAR Hi-Fi H170Z3

Компанія BIOSTAR, чия продукція доволі рідко буває в нашій тестовій лабораторії, вирішила здійснити цікавий крок, представивши материнську плату BIOSTAR Hi-Fi H170Z3. Головою її особливістю є підтримка одразу двох стандартів оперативної пам’яті: DDR3L (напруга 1,35 В) і DDR4. Чому виробник наполягає саме на встановленні низковольтажної DDR3L, а не звичної DDR3? Все дуже просто, адже сама компанія Intel не рекомендує використовувати модулі DDR3, оскільки з часом це може привести до деградації контролера та незапланованої заміни процесора. Що ж стосовно DDR3L, то з ними таких проблем не буде.

BIOSTAR Hi-Fi H170Z3

Оскільки фактично для DDR4 і DDR3L потрібні різні DIMM-слоти, то BIOSTAR Hi-Fi H170Z3 оснащена двома відповідними парами роз’ємів. В усьому іншому перед нами звичне рішення середнього цінового сегменту формату microATX. Давайте поглянемо на його детальні характеристики.

Специфікація:

Виробник і модель

BIOSTAR Hi-Fi H170Z3

Чіпсет

Intel H170

Процесорний роз’єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам’яті

2 x DIMM-слоти з підтримкою до 32 ГБ пам’яті DDR4-2133 МГц

2 x DIMM-слоти з підтримкою до 16 ГБ пам’яті DDR3L-1866 МГц

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

4 х SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x DisplayPort

1 x RJ45

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х COM

1 х LPT

1 x TPM

1 х S/PDIF Out

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

BIOSTAR Hi-Fi H170Z3

BIOSTAR Hi-Fi H170Z3

Материнська плата BIOSTAR Hi-Fi H170Z3 постачається в компактній коробці, виготовленій зі щільного картону та прикрашеній поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає назва пристрою та логотип Hi-Fi, а на зворотній розташувалася коротка таблиця специфікації та опису ключових переваг.

BIOSTAR Hi-Fi H170Z3

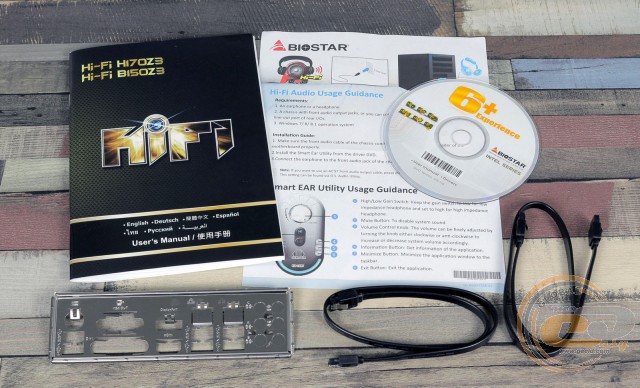

У коробці з даною моделлю постачається базовий набір аксесуарів у вигляді диска з драйверами й утилітами, інструкції користувача, двох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

BIOSTAR Hi-Fi H170Z3

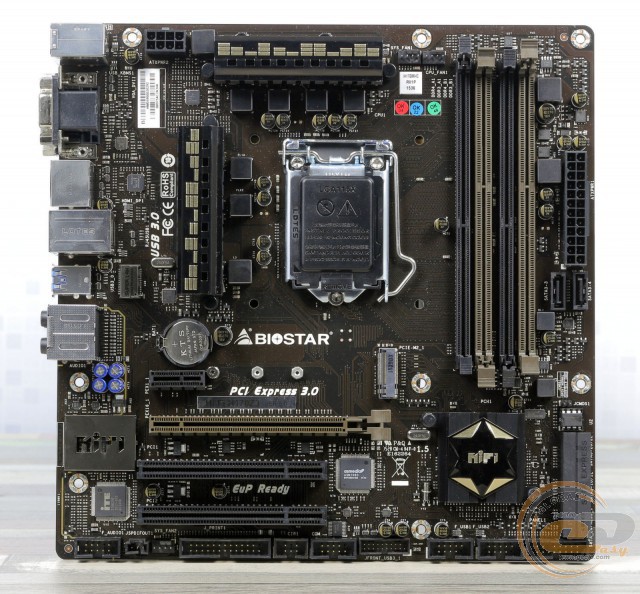

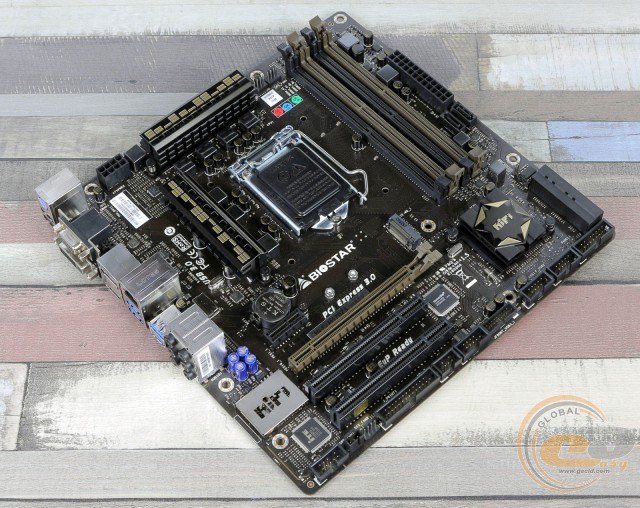

В основі даної моделі лежить друкована плата формату microATX коричневого кольору. Дизайн BIOSTAR Hi-Fi H170Z3 строгий і стриманий, оскільки виконаний переважно в темних тонах. Віддалено він навіть нагадує військовий камуфляж.

BIOSTAR Hi-Fi H170Z3

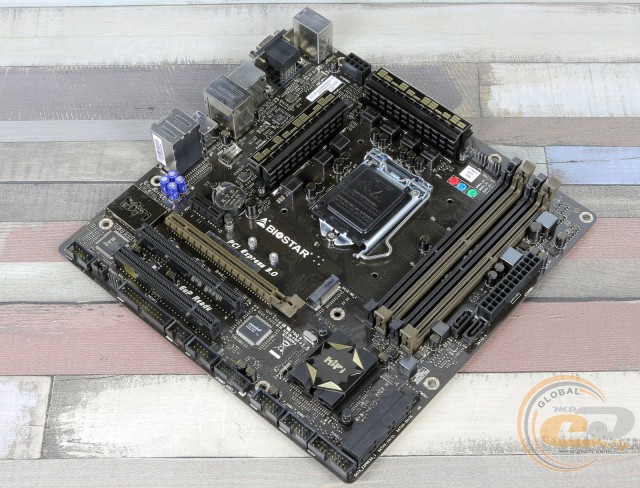

Що ж стосовно компонування набортних елементів, то розташування всіх портів і роз’ємів не буде ускладнювати процес збирання системи. DIMM-слоти облаштовані защіпками з обох сторін, але вони розташовані на достатній відстані від роз’єму PCI Express 3.0 x16, так що для заміни модулів оперативної пам’яті вам не доведеться попередньо відключати відеокарту.

BIOSTAR Hi-Fi H170Z3

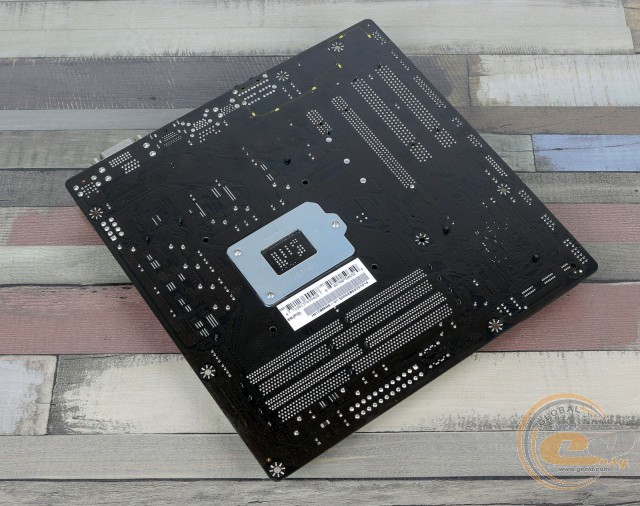

Подивившись на зворотний бік, можна відзначити не лише стандартну опорну пластину процесорного роз’єму, але й той факт, що радіатори системи охолодження закріплені за допомогою пластикових кліпс.

BIOSTAR Hi-Fi H170Z3

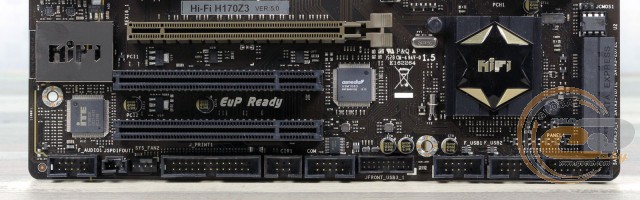

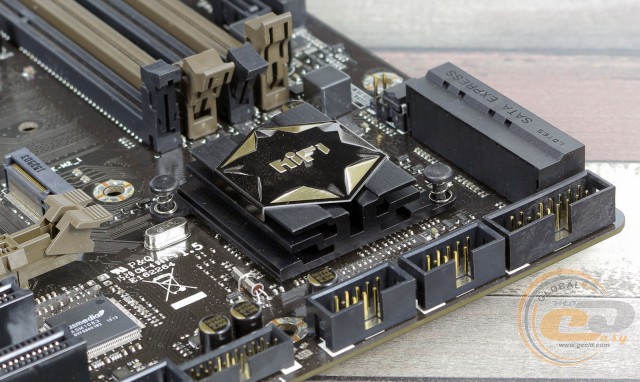

У нижній частині розташовані такі елементи: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і LPT, колодка підключення фронтальної панелі та джампер для скидання CMOS. Також відзначимо дві колодки для активації портів USB 2.0 і одну USB 3.0. Всього на платі реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосовно USB 3.0, то їх також шість: два внутрішніх і чотири зовнішніх. Всі інтерфейси функціонують завдяки чіпсету Intel H170.

BIOSTAR Hi-Fi H170Z3

BIOSTAR Hi-Fi H170Z3

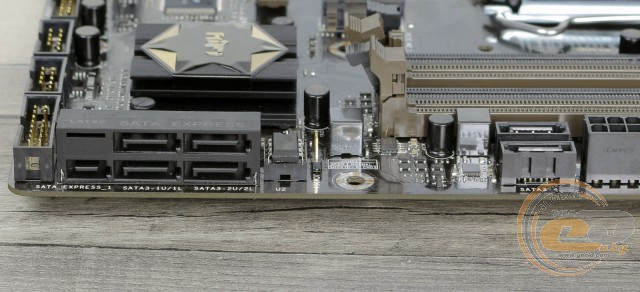

Можливості з організації дискової підсистеми представлені роз’ємом M.2 Socket 3 с пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), чотирма SATA 6 Гбіт/с і одним SATA Express 16 Гбіт/с (сумісний з двома SATA 6 Гбіт/с). Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

При встановленні M.2-накопичувача виникають такі обмеження:

  • якщо M.2 працюватиме в режимі SATA, то недоступним стане порт «SATA3_2L»;
  • якщо ж M.2 використовується в режимі PCIe, то користувач втрачає доступ до портів «SATA3_1U» і «SATA3_2U».

BIOSTAR Hi-Fi H170Z3

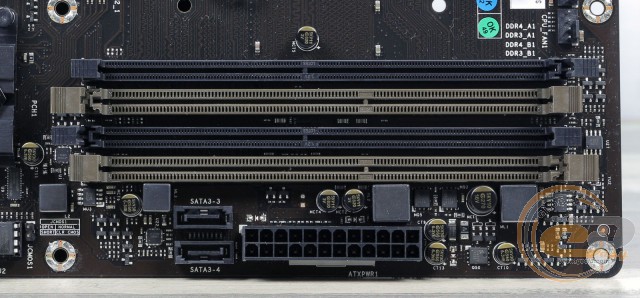

Системна плата BIOSTAR Hi-Fi H170Z3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам’яті стандарту DDR4 (чорного кольору) та двома для DDR3L (темно-зеленого кольору). Оперативна пам’ять може працювати в двоканальному режимі. Підтримуються модулі DDR4, що працюють на частотах до 2133 МГц і DDR3L з частотою до 1866 МГц. Максимальний об’єм пам’яті може досягати 32 ГБ у разі встановлення пам’яті DDR4 і 16 ГБ для DDR3L. Одночасно можна використовувати лише один тип пам’яті, тобто комбінувати DDR3L з DDR4 неможна.

BIOSTAR Hi-Fi H170Z3

BIOSTAR Hi-Fi H170Z3

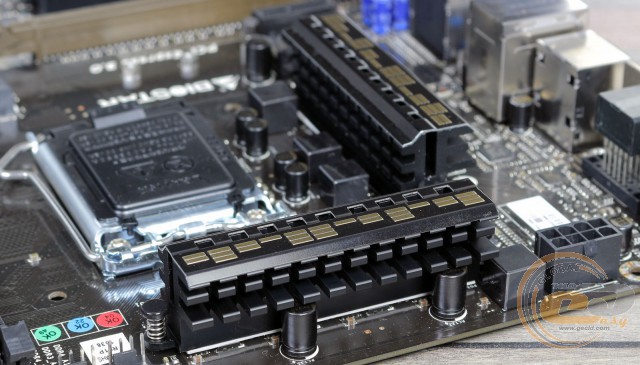

Система охолодження плати має три алюмінієві радіатори: один здійснює відведення тепла від чіпсета Intel H170, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 32,7°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 34,5°C;
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 36°C;
  • дроселі підсистеми живлення процесора – 42,1°C.

Як бачимо, встановлені радіатори забезпечують хороше охолодження ключових компонентів.

BIOSTAR Hi-Fi H170Z3

BIOSTAR Hi-Fi H170Z3

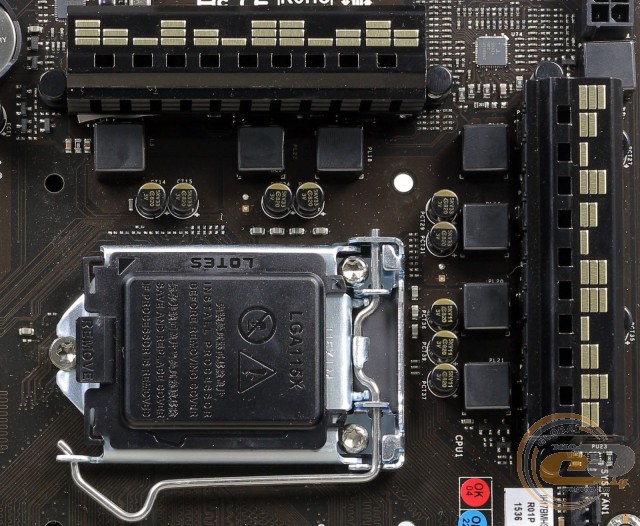

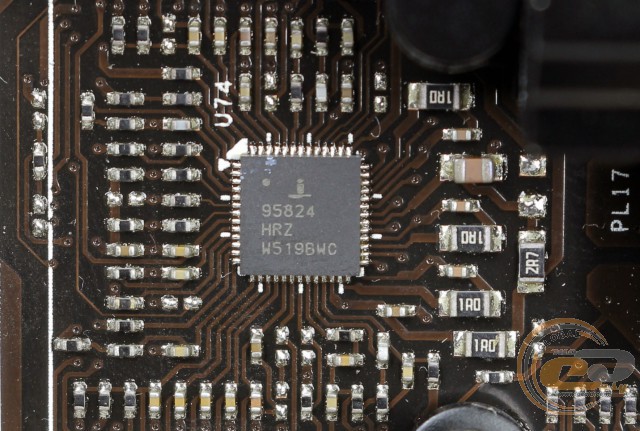

Живлення процесора здійснюється а 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95824. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу ввійшли твердотільні конденсатори, дроселі з феритовим осердям і польові транзистори з пониженим опором відкритого каналу.

BIOSTAR Hi-Fi H170Z3

Для розширення функціональності BIOSTAR Hi-Fi H170Z3 користувач отримав чотири слоти:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI.

Підтримується встановлення лише однієї відеокарти, чого буде цілком достатньо для компактної системи, адже ніхто не забороняє поставити сюди NVIDIA GeForce GTX 1080 і насолоджуватися високою продуктивністю.

BIOSTAR Hi-Fi H170Z3

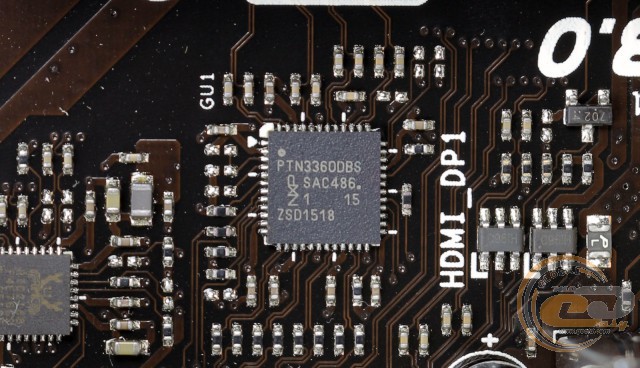

Якщо ж ви захочете скористатися можливостями інтегрованого в CPU графічного ядра, то отримаєте чотири відеовиходи: HDMI, D-Sub, DisplayPort і DVI-D, які обслуговуються силами мікросхеми PTN3360DBS.

BIOSTAR Hi-Fi H170Z3

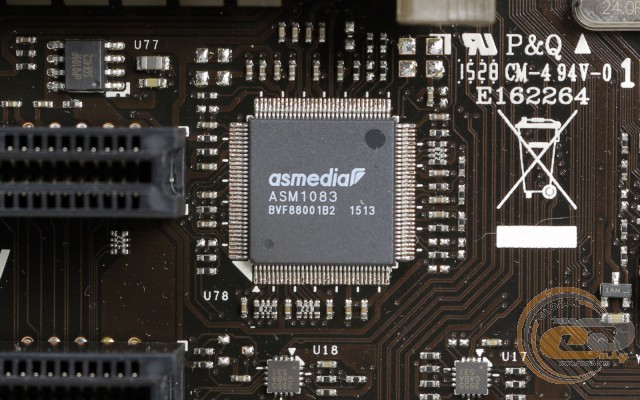

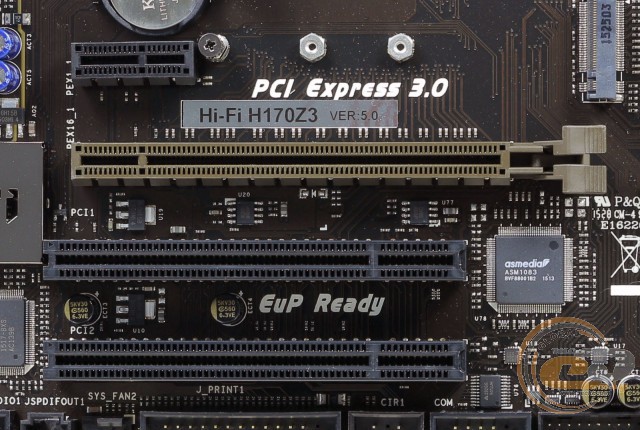

Оскільки чіпсет Intel H170 не підтримує інтерфейс PCI, то функціонування двох відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

BIOSTAR Hi-Fi H170Z3

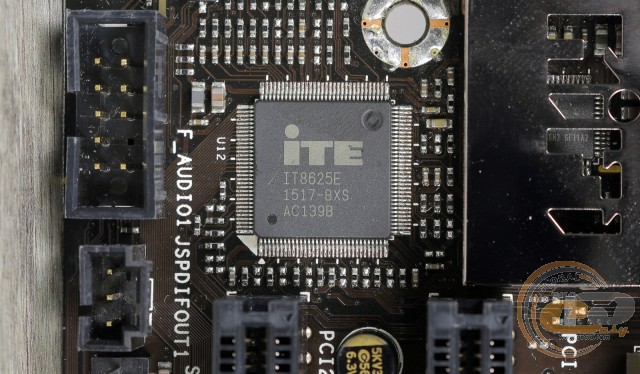

Можливості Multi I/O покладені на мікросхему ITE IT8625E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.
