Огляд і тестування материнської плати ASUS Z170I PRO GAMING

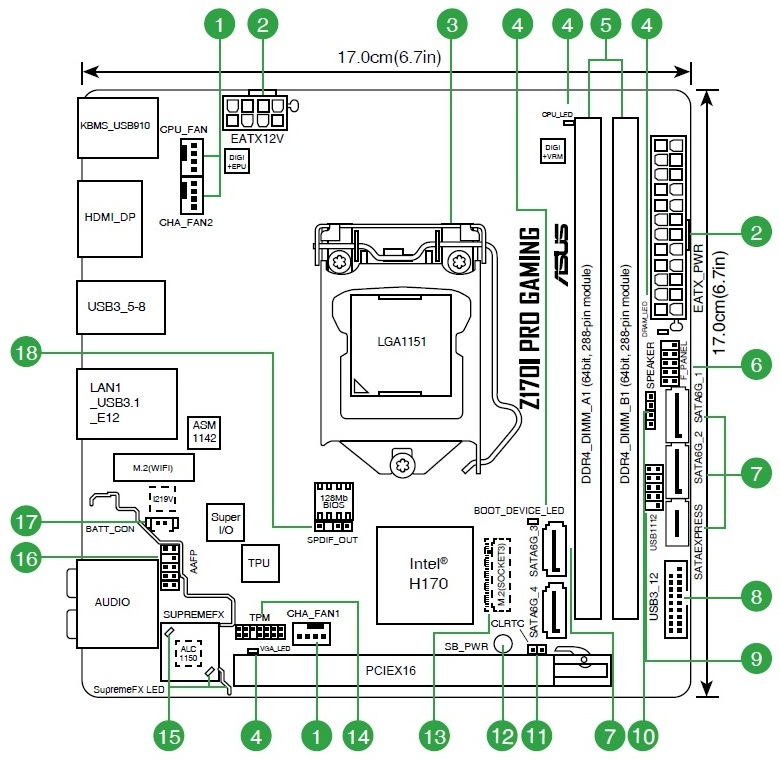

Можливості організації охолодження усередині системного корпусу в ASUS Z170I PRO GAMING цілком стандартні для формату Mini-ITX. У наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для системи охолодження CPU, у той час як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

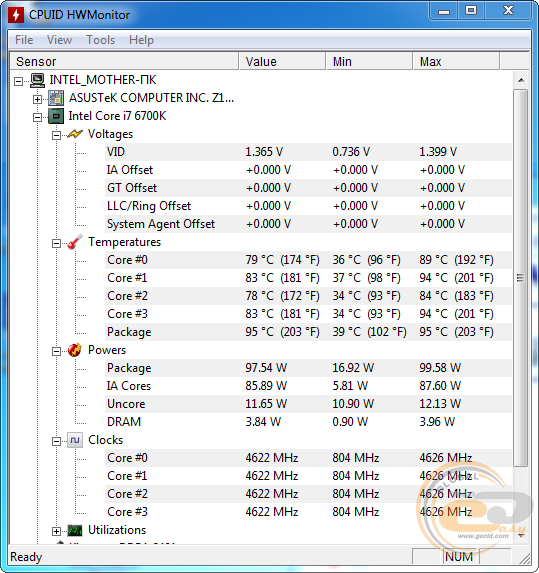

За підсумками ручного розгону процесора Intel Core i7-6700K, шляхом збільшення множника до «х46» і параметра «CPU Load Line Calibration» до 6, його стабільна робоча частота склала 4622 МГц при напрузі 1,365 В.

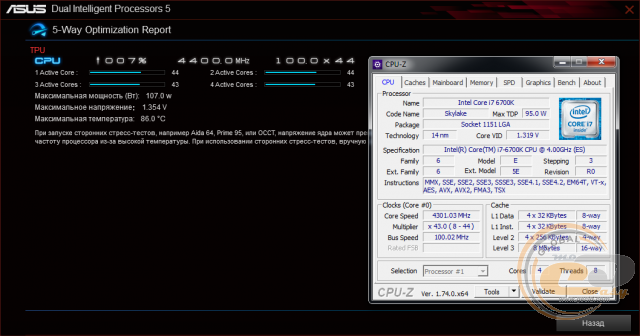

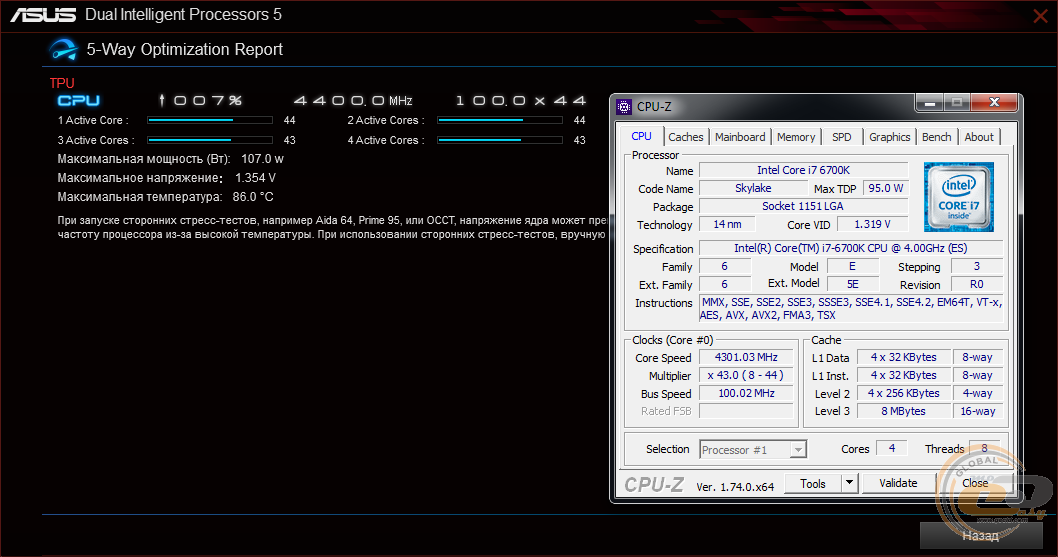

Використання можливостей автоматичного розгону за допомогою комплектної утиліти в режимі «TPU 1» дозволило підвищити частоту процесора до 4300 МГц при напрузі 1,319 В.

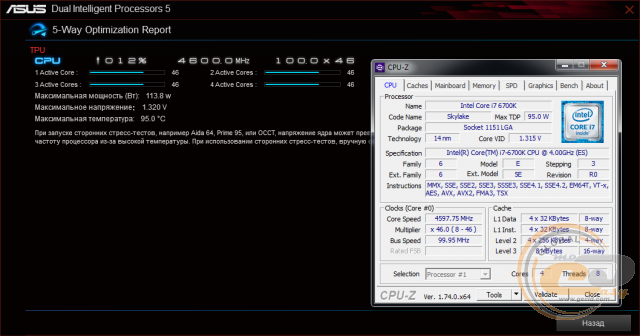

Після активації функції автоматичного розгону ЦП у режимі «TPU 2», його частота була зафіксована на позначці 4600 МГц при напрузі 1,315 В.

Також не обійшлося без звичного режиму автоматичного розгону за допомогою EZ Tuning Wizard, для активації якого необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing». Далі слід вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не впевнений у типі використовуваної СО.

Залежно від поєднання згаданих вище пунктів буде обраний оптимальний (на думку системи) профіль автоматичного розгону.

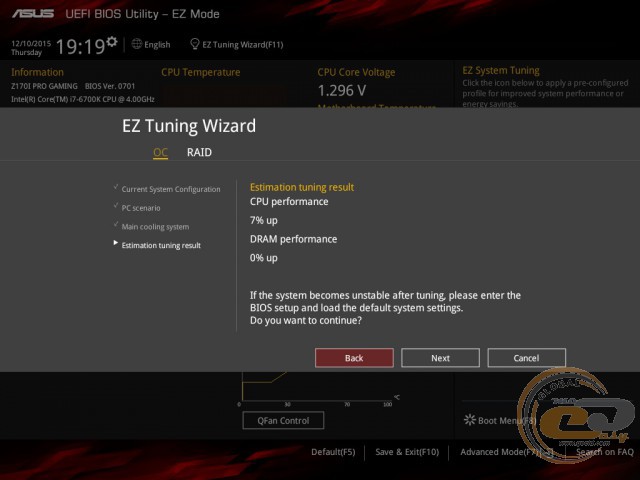

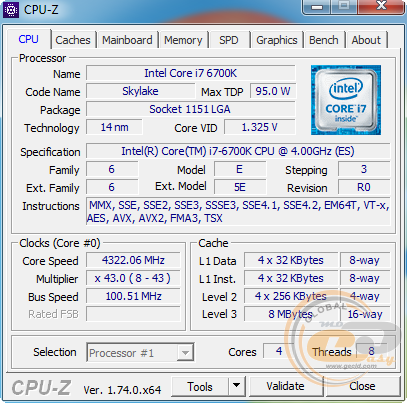

Наприклад, після вибору пунктів «Daily Computing» і «Box cooler» система встановила розгін на рівні 7% для процесора та 0% для пам'яті, що дало в підсумку частоту процесора 4322 МГц при напрузі 1,325 В.

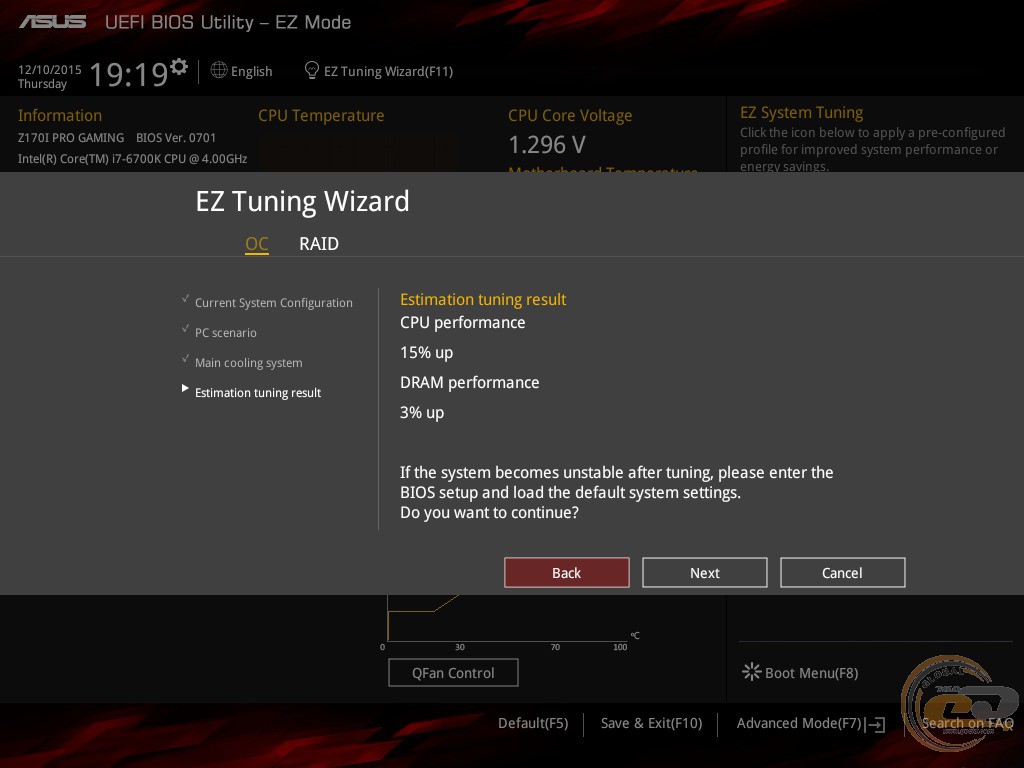

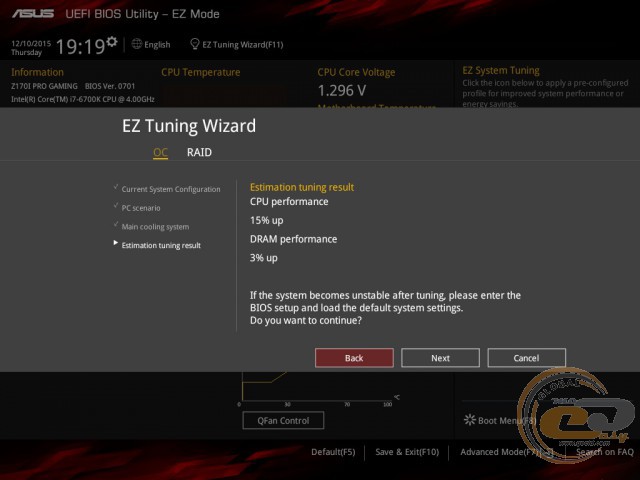

Вибір же найбільш екстремальних пунктів («Gaming/Video Editing» і «Water cooler») пропонує розгін на 15% для процесора та на 3% для оперативної пам'яті. Частота ЦП досягнула 4636 МГц при напрузі 1,317 В. А от пам'ять запрацювала на швидкості 2200 МГц.

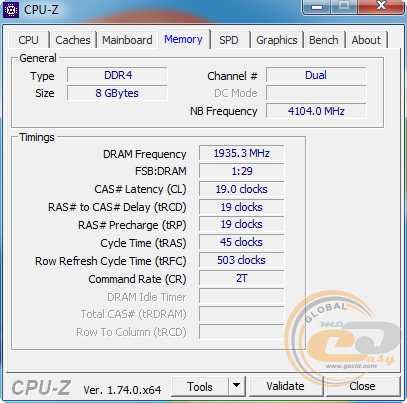

Тестові модулі оперативної пам'яті з максимальною номінальною робочою частотою 2400 МГц були успішно розігнані до швидкості DDR4-3870 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS Z170I PRO GAMING використовувалося наступне обладнання:

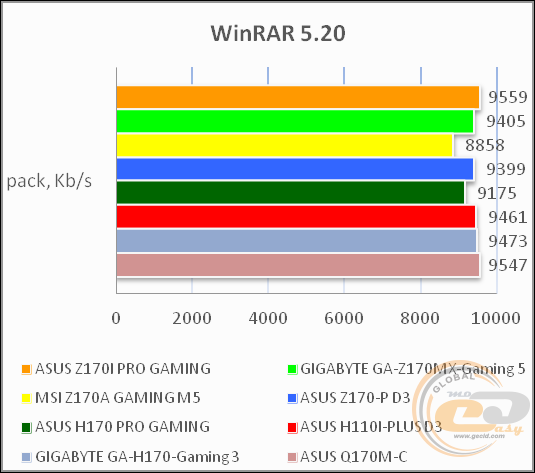

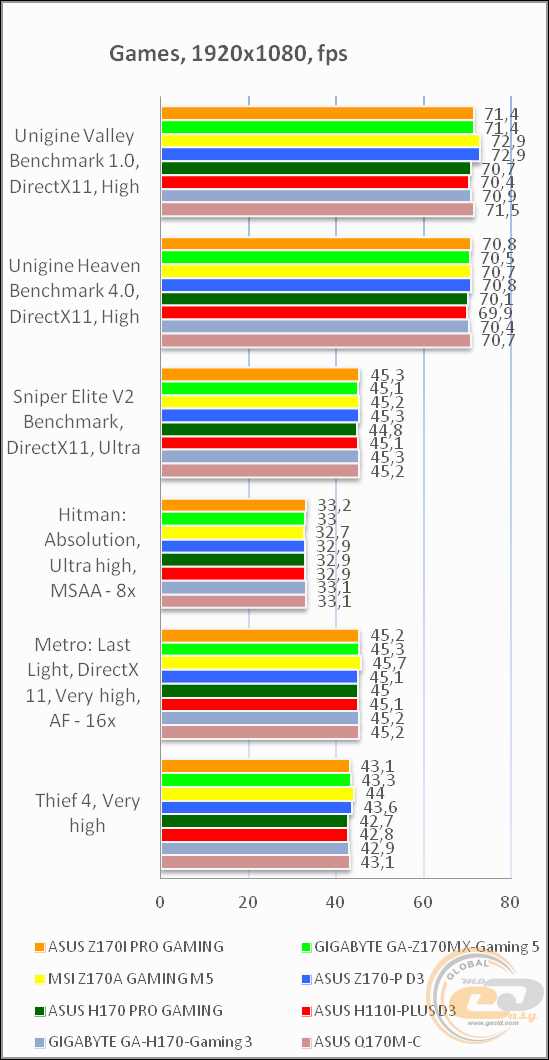

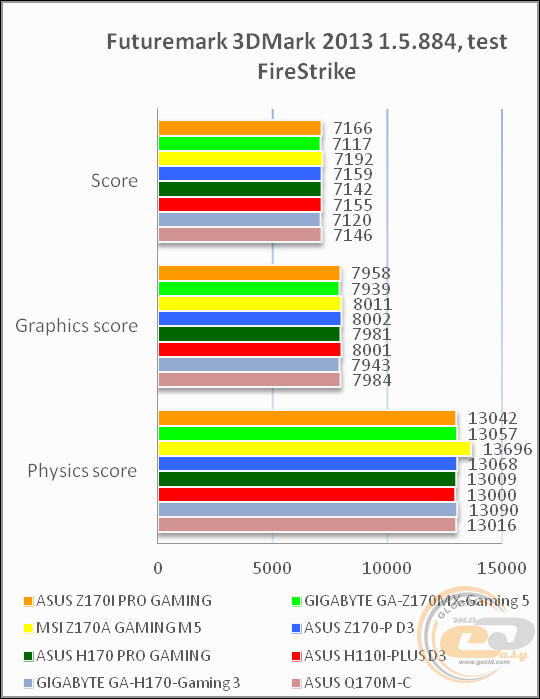

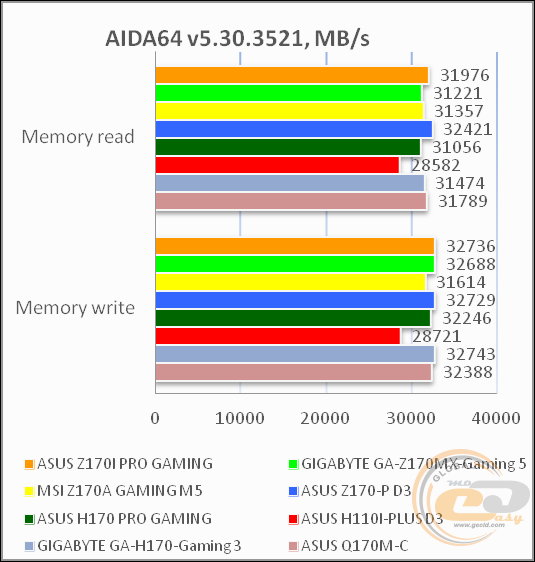

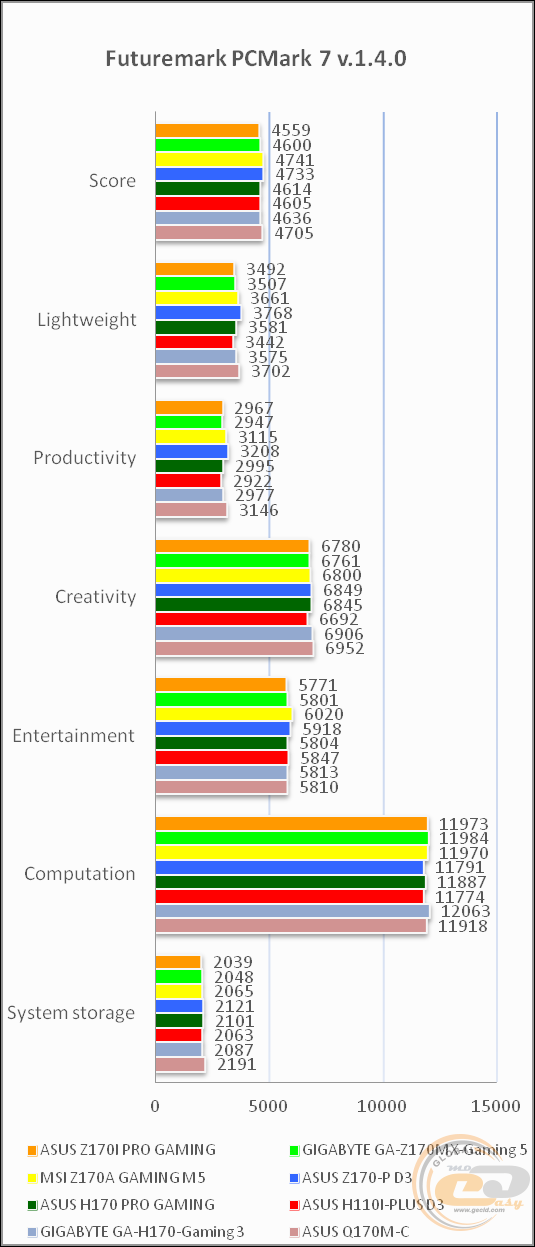

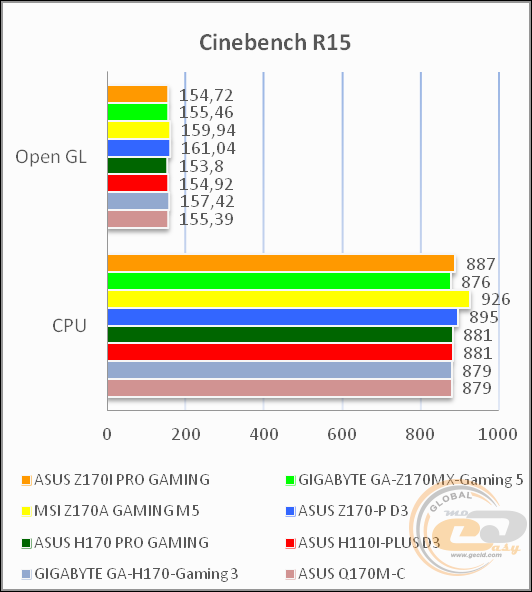

Результати тестів

Продемонстровані результати вказують на високий рівень якості виконання новинки. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека SupremeFX

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Попередньо встановлений кодек SupremeFX демонструє дуже хорошу якість відтворення звуку, якого багатьом користувачам буде цілком достатньо для повсякденного використання.

Висновки

Материнська плата ASUS Z170I PRO GAMING є дуже цікавим рішенням для справжніх ігроманів, які бажають одержати якісну та продуктивну систему в компактному форматі Mini-ITX. До ключових її переваг належать хороші можливості для організації дискової підсистеми, мережевий контролер компанії Intel з підтримкою фірмової технології GameFirst IV, яка оптимізує інтернет-трафік з метою підвищення пріоритету онлайн-ігор, а також відмінна звукова підсистема SupremeFX.

Окремо виділимо наявність попередньо встановленого двосмугового модуля бездротових інтерфейсів з підтримкою стандартів IEEE 802.11ac і Bluetooth 4.1, грамотне компонування набортних елементів і вдалий набір портів інтерфейсної панелі (включаючи підтримку двох інтерфейсів USB 3.1 Type-A).

Що ж стосується особливостей ASUS Z170I PRO GAMING, то перед купівлею варто взяти до уваги наявність тільки двох DIMM-слотів. В іншому ж новинка повністю позбавлена яких-небудь недоліків.

У підсумку ASUS Z170I PRO GAMING може бути сміливо рекомендована до купівлі завдяки відмінній функціональності, високій якості виконання та повній відсутності яких-небудь істотних недоліків.

Переваги:

• надійна 9-фазна цифрова підсистема живлення DIGI+ VRM;
• цікавий і стильний дизайн;
• присутність інтегрованого двосмугового модуля 802.11a/b/g/n/ac Wi-Fi + Bluetooth 4.1;
• підтримка великої кількості портів USB (включаючи два інтерфейси USB 3.1 Type-A);
• наявність інтерфейсів SATA Express і M.2;
• якісна звукова підсистема SupremeFX;
• наявність гігабітного контролера компанії Intel з підтримкою технології ASUS GameFirst IV.
• підтримка модулів оперативної пам'яті стандарту DDR4-3400 МГц;
• хороші можливості автоматичного та ручного розгону;
• хороше компонування інтерфейсної панелі;
• підтримка ряду корисних фірмових технологій;
• подарунок для любителів гри World of Warships.

Особливості:

• два DIMM-слоти для модулів оперативної пам'яті.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
