Огляд і тестування материнської плати ASUS Z170I PRO GAMING

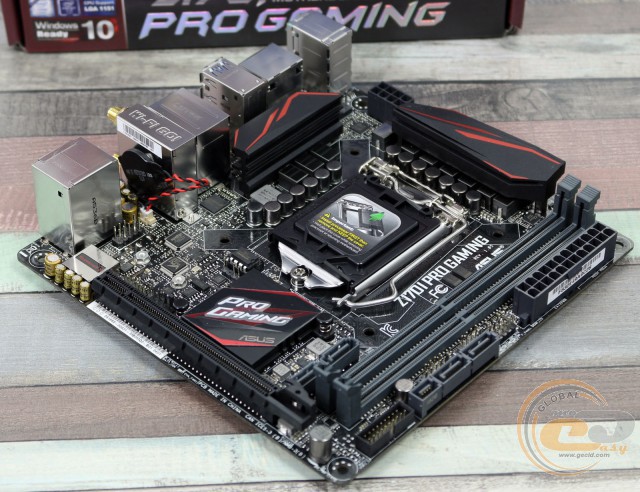

Материнська плата ASUS Z170I PRO GAMING являє собою досить цікаве та функціональне поєднання компактного формату Mini-ITX, флагманського чіпсету Intel Z170, бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.1, а також хорошого набору відеовиходів. Тому новинка бачиться нам як відмінне рішення для складання компактних систем високого рівня. Також вона є цікавою альтернативою моделям серії ASUS ROG, які пропонуються за більш високою вартістю.

ASUS Z170I PRO GAMING

Специфікація материнської плати ASUS Z170I PRO GAMING:

Виробник і модель

ASUS Z170I PRO GAMING (rev 1.05)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті із частотою до DDR4-3400 МГц

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4/5 ГГц)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальний аудіокодек SupremeFX

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 х USB 3.1 Type-A

4 x USB 3.0

2 x USB 2.0

5 x аудіопортів

1 х S/PDIF Out

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

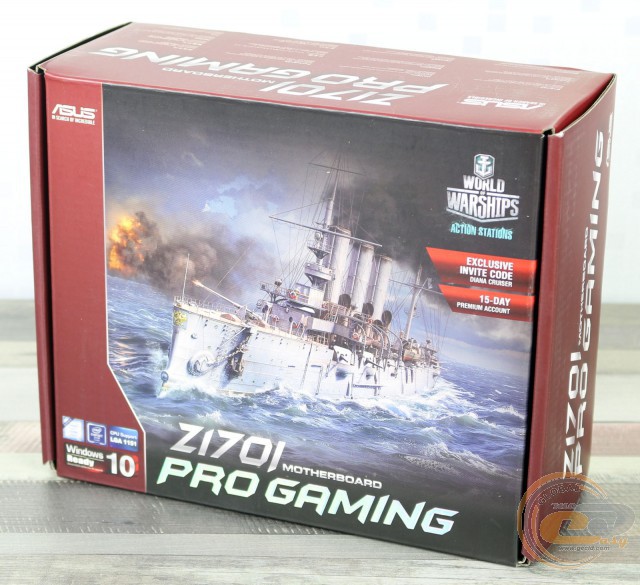

Материнська плата ASUS Z170I PRO GAMING постачається в збільшеній картонній коробці з хорошим інформаційним наповненням. На її сторонах можна знайти ключові характеристики й докладний опис деяких переваг (наприклад, технологій GameFirst IV, SupremeFX, Sonic Radar II та інших). Окремо відзначена можливість активації подарунка для любителів гри World of Warships: 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS Z170I PRO GAMING

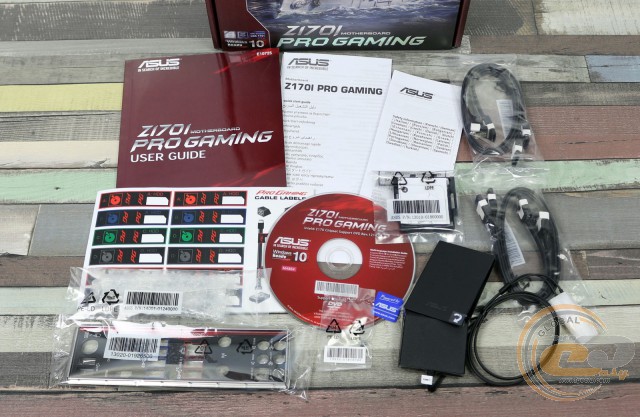

У коробці з ASUS Z170I PRO GAMING ми виявили відмінний набір аксесуарів, який включає до свого складу:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири кабелі SATA;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • комбіновану антену Wi-Fi і Bluetooth;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z170I PRO GAMING

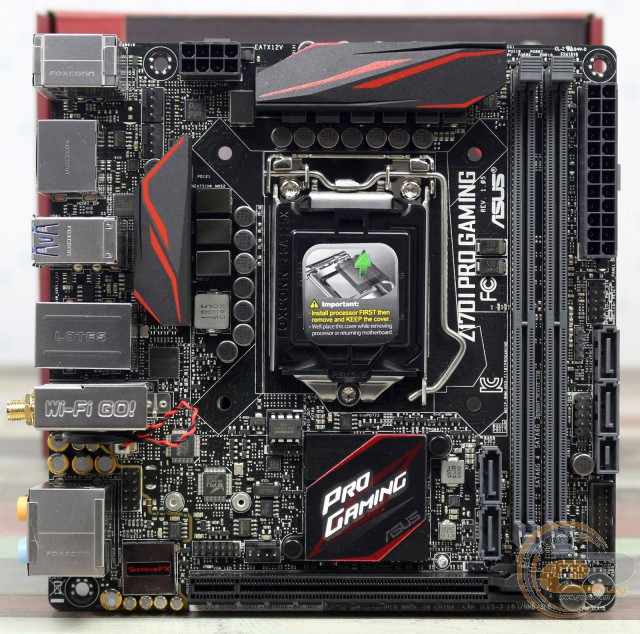

Новинка виконана на друкованій платі чорного кольору у форматі Mini-ITX (170 х 170 мм). Строге оформлення дещо розведене вкрапленнями червоного кольору на радіаторах системи охолодження.

Компонування всіх набортних елементів повною мірою відповідає компактному форм-факторі друкованої плати. Для більшої зручності складання DIMM-слоти оснащені засувками тільки з одного боку, а слот розширення PCI Express 3.0 x16 обладнаний дуже зручною засувкою, до якої легко дотягнуться, навіть якщо встановлена габаритна відеокарта. У підсумку яких-небудь зауважень до розташування набортних елементів у нас не виникло.

ASUS Z170I PRO GAMING

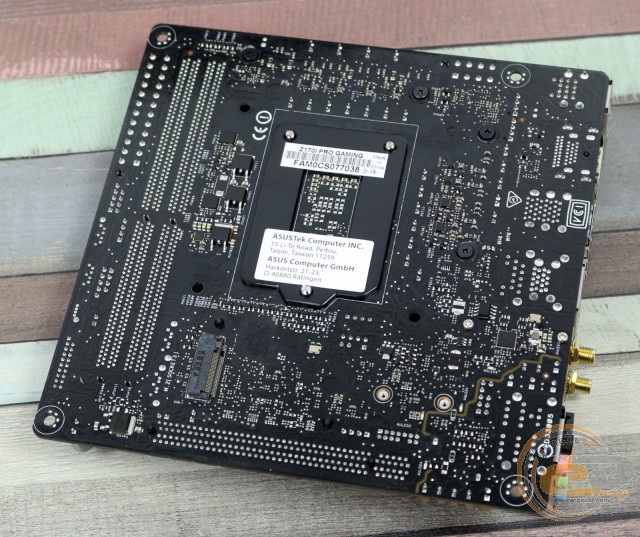

На звороті, крім стандартної опорної пластини процесорного роз’єму, можна звернути увагу на роз’єм M.2 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280).

ASUS Z170I PRO GAMING

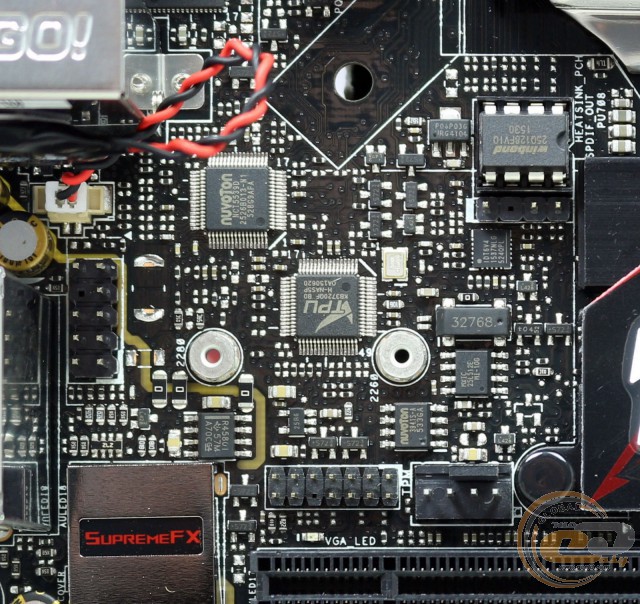

У нижньому лівому куті друкованої плати знаходиться колодка підключення аудіороз’ємів передньої панелі, інтерфейси S/PDIF out і TPM, а також один із двох роз’ємів підключення системних вентиляторів.

ASUS Z170I PRO GAMING

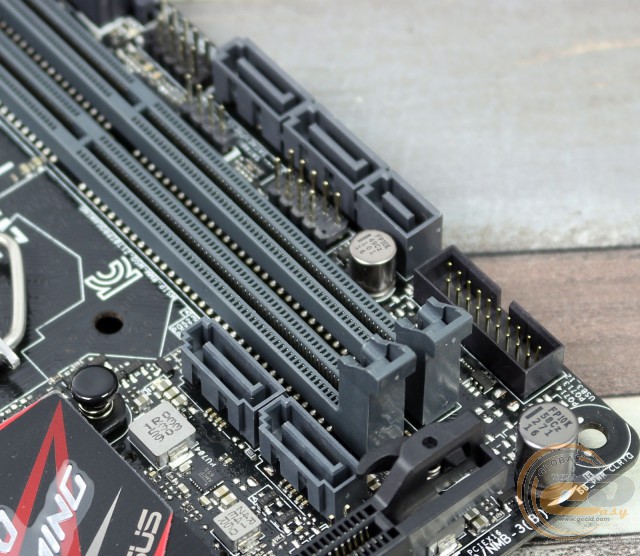

Можливості організації дискової підсистеми представлені згаданим вище роз’ємом M.2 на звороті друкованої плати, двома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS Z170I PRO GAMING

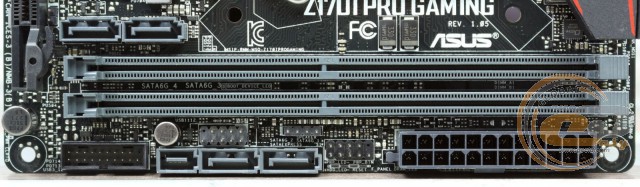

Системна плата ASUS Z170I PRO GAMING оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Підтримуються модулі, які працюють на частотах до 3400 МГц у розгоні. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Додатково відзначимо колодку підключення фронтальної панелі, а також одну колодку для активації портів USB 2.0 і одну для підключення виносної панелі з портами USB 3.0. Усього на платі силами чіпсету реалізована підтримка чотирьох портів USB 2.0: двох внутрішніх та двох на інтерфейсній панелі, а також шести USB 3.0: двох внутрішніх та чотирьох зовнішніх.

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

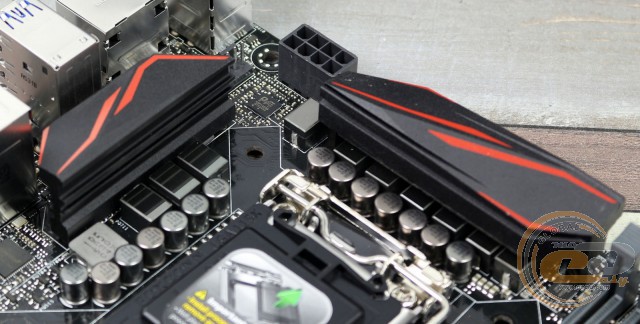

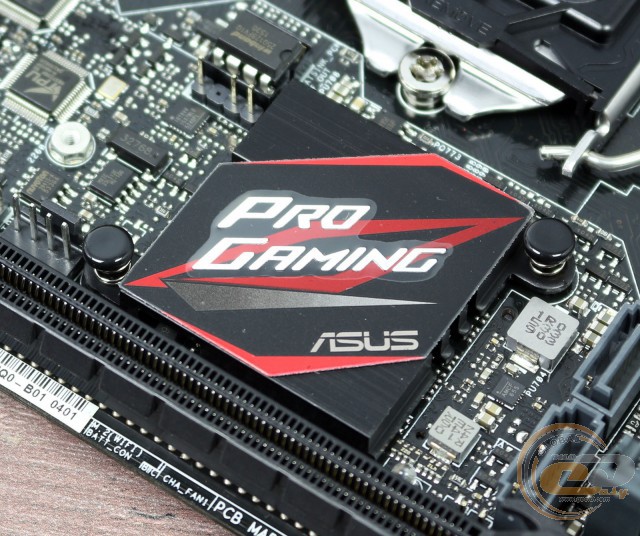

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 42°C (при розгоні 42,3°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 45,3°C (при розгоні 45,6°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 47,2°C (при розгоні 47,7°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

ASUS Z170I PRO GAMING

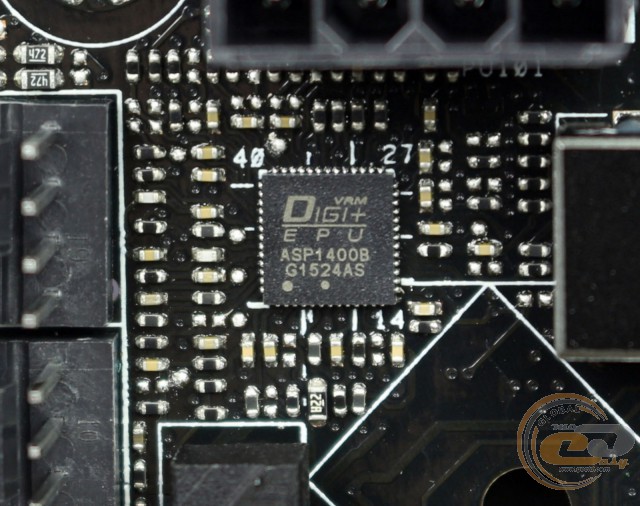

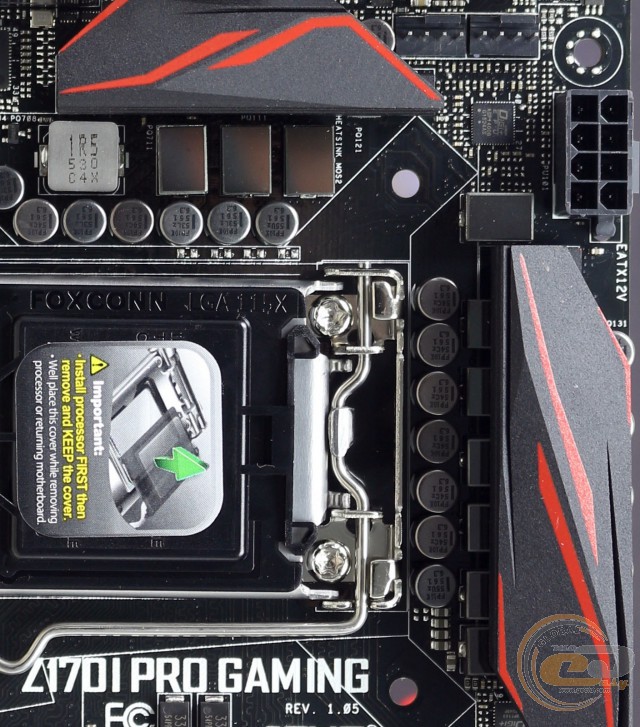

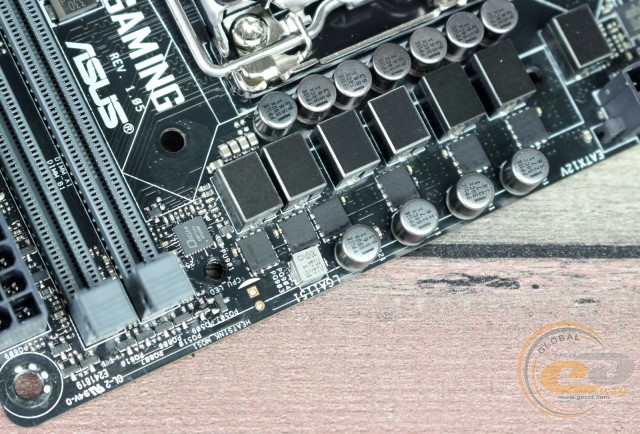

Живлення процесора здійснюється за посиленою 9-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS Z170I PRO GAMING

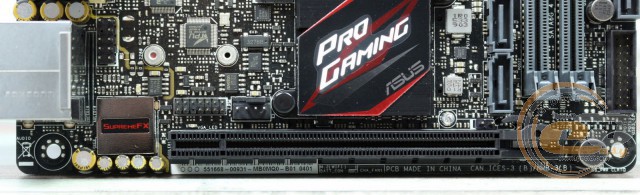

Можливості розширення функціональності материнської плати ASUS Z170I PRO GAMING представлені одним слотом PCI Express 3.0 x16. Розглядаючи варіанти вибору відеокарти для настільки компактної ігрової системи, варто звернути увагу на ASUS GeForce GTX 960 Mini OC, яка має ідеальні габарити та досить високу продуктивність.

ASUS Z170I PRO GAMING

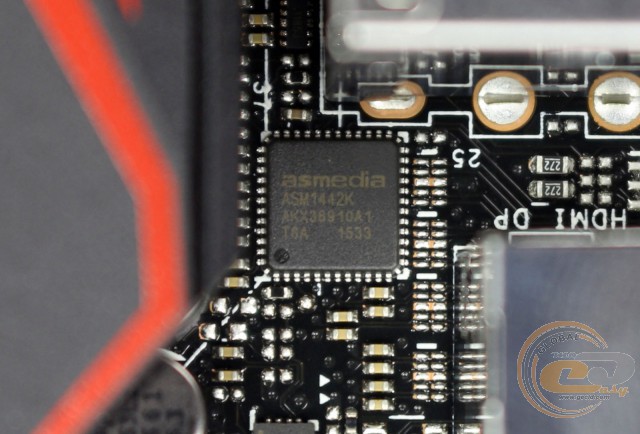

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z170I PRO GAMING

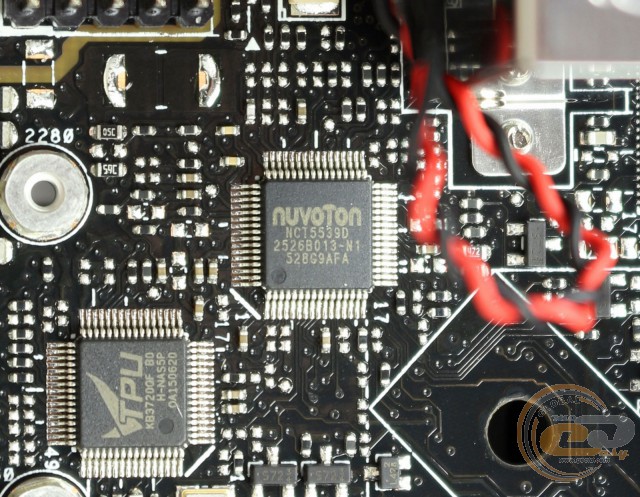

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5539D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS Z170I PRO GAMING

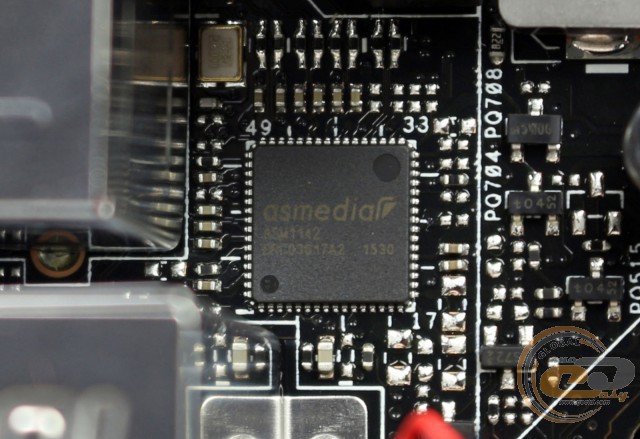

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS Z170I PRO GAMING

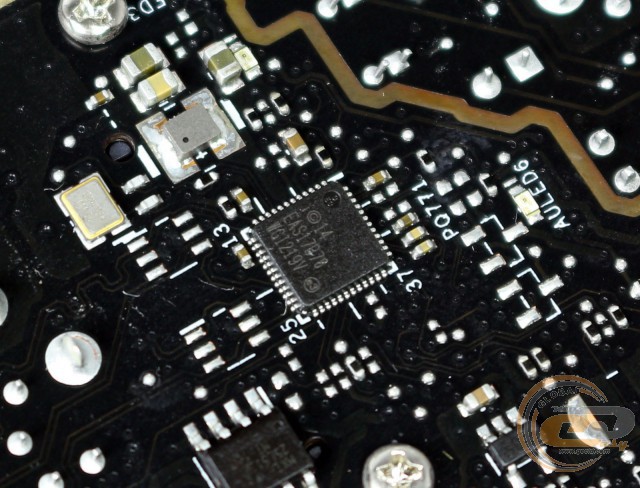

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. А технологія GameFirst IV дозволить оптимізувати мережевий трафік.

ASUS Z170I PRO GAMING

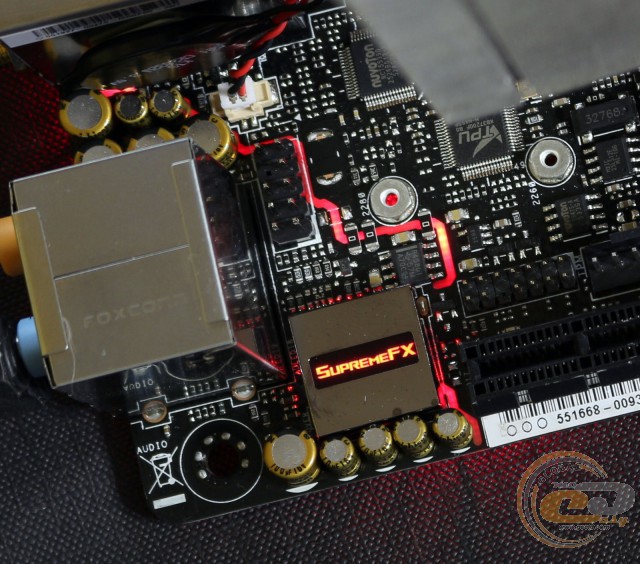

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку SupremeFX. У його обв'язці використовується аудіопідсилювач TI R4580I з підтримкою навушників із імпедансом до 300 Ом і високоякісні аудіоконденсатори ELNA. Сам же кодек захищений від електромагнітних наведень спеціальним кожухом.

ASUS Z170I PRO GAMING

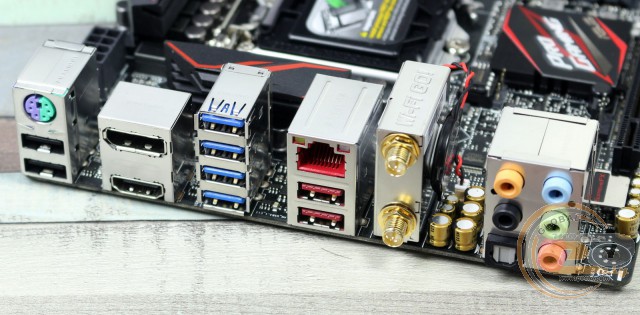

Інтерфейсна панель моделі ASUS Z170I PRO GAMING включає до свого складу наступні порти:

  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 2 х USB 3.1 Type-A;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x Optical S/PDIF out;
  • 2 x роз’єми підключення комбінованої антени Wi-Fi і Bluetooth;
  • 5 x аудіопортів.

Безсумнівно, головною перевагою даної конфігурації є підтримка двосмугового модуля 802.11a/b/g/n/ac Wi-Fi (2,4 і 5 ГГц) і Bluetooth 4.1. Він забезпечує роботу мережі Wi-Fi на швидкості до 867 Мбіт/с. Додатково відзначимо велику кількість портів USB (включаючи два високошвидкісні USB 3.1 Type-A), а також зручне підключення багатоканальної акустики.
