Огляд відеокарти Sapphire Radeon HD 5570 XtendTV

Ні для кого не секрет, що час аналогових стандартів телемовлення підходить до кінця – майбутнє за цифровим телебаченням. Першим виробником графічних прискорювачів, що почав реагувати на поширення цифрового телебачення, стала компанія Sapphire. У якості пробного кроку, компанія представляє відеокарту на графічному чіпі Radeon HD 5570 з приставкою XtendTV. Дана приставка означає, що відеокарта містить у собі вбудований цифровий ТВ-тюнер стандарту DVB-T. Якщо продаж даної відеокарти виявиться переконливим, модельний ряд відеокарт даної лінійки може бути розширений, і може відбутися свого роду відродження популярної колись серії графічних прискорювачів ATI All-in-Wonder. Для першої в серії відеокарти було обране рішення бюджетного сектору не випадково, це зроблене для того, щоб продукт був доступний найбільш широкому колу користувачів. Наскільки ж він буде корисний користувачу, ми постараємося з вами з'ясувати в цьому огляді відеокарти Sapphire Radeon HD 5570 XtendTV.

Sapphire Radeon HD 5570 XtendTV

Специфікація Sapphire Radeon HD 5570 XtendTV:

Модель

Sapphire Radeon HD 5570 XtendTV

Графічне ядро

Redwood

Кількість потокових процесорів

400

Підтримувані API

DirectХ 11 (Shader Model 5.0), OpenGL 4.0

Частота графічного ядра, МГц

650

Частота пам'яті (ефективна), МГц

1000 (4000)

Об'єм пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Тип шини

PCI-E 2.1 x16

Максимальна роздільна здатність

 До 2560x1600 Dual-link DVI або 1920x1200 Single-link DVI
 До 2048x1536 VGA (через перехідник DVI-to-VGA)
 До 1920x1080 HDMI
 До 2560x1600 DisplayРort

Інтерфейси виводу зображення

1x DVI
 1х HDMI 1.4
 1х TV
1x MiniUSB

Підтримка HDCP і декодування HD-відео

Є
Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC



Драйвери

Свіжі драйвери можна скачати з сторінки підтримки  або сайта виробника GPU.

Сайт виробника

http://www.sapphiretech.com

Характеристики досліджуваної відеокарти повторюють рекомендовані виробником GPU, за винятком типу відеопам'яті, яка у протестованої відеокарті присутня у форматі GDDR5 (треба сказати, що даний тип пам'яті використовується як один з варіантів комплектації відеокарт серії Radeon HD 5500 з середини минулого року). Тому, щодо продуктивності можливості прискорювача Sapphire Radeon HD 5570 XtendTV можуть незначно відрізнятися в кращу сторону від можливостей моделей на Radeon HD 5570 з GDDR3 пам'яттю на борті.

Sapphire Radeon HD 5570 XtendTV

Дизайн упаковки відеокарти типовий для компанії Sapphire - відеоплата поставляється в коробці, оформленої в синьо-чорних тонах. На лицьовій стороні упаковки зазначена модель використаного графічного процесора - Radeon HD 5570, логотипи технології Xtend TV, а також за допомогою піктограм позначаються основні особливості даного рішення, такі, як: підтримка API DirectХ 11, підтримка стандарту цифрового віщання DVB-T, наявність відеовиходу HDMI і 1 ГБ пам'яті GDDR5.

Sapphire Radeon HD 5570 XtendTV

На звороті коробки є розширена інформація про можливості відеокарти, як представниці лінійки Xtend TV. Тут же можна ознайомитися з комплектацією відеоплати.

Sapphire Radeon HD 5570 XtendTV

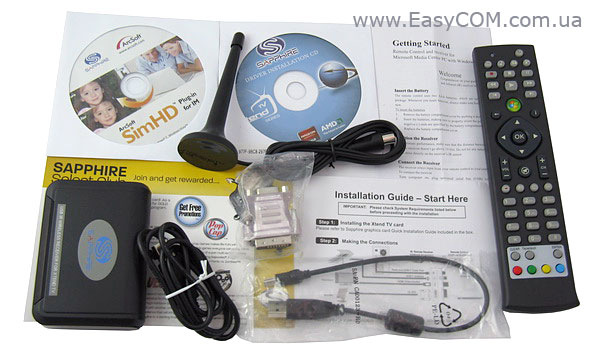

У комплект поставки відеокарти Sapphire Radeon HD 5570 XtendTV входять:

  • диск з драйверами та утилітами для відеокарти і тюнера;
  • диск з бонусним ПЗ;
  • інструкції з встановлення та налаштуння відеокарти;
  • пульт ДК;
  • приймач для пульта;
  • антена;
  • перехідник DVI/VGA;
  • кабель MiniUSB.

Відеокарта має комплектацію достатню для її комфортного повноцінного використання.

Sapphire Radeon HD 5570 XtendTV

Sapphire Radeon HD 5570 XtendTV

При візуальному огляді відеокарта Sapphire Radeon HD 5570 XtendTV нічим, на перший погляд, не виділяється. Придивившись, можна помітити накритий алюмінієвою кришкою чіп ТВ-тюнера, і роз’єми mini-USB і TV, підведені до інтерфейсної панелі. Система охолодження на розглянутій відеокарті проста та компактна – відеокарта має однослотове виконання. За винятком половини чіпів відеопам'яті, зворотна сторона відеокарти нічим не примітна.

Sapphire Radeon HD 5570 XtendTV

Інтерфейсна панель розглянутого рішення, крім вже відзначених порту mini-USB і TV-виходу, має роз’єми HDMI і DVI. Крім того, у комплекті поставки відеокарти є перехідник DVI/VGA, що дозволяє її з'єднати з практично будь-яким пристроєм візуального відображення інформації.

Sapphire Radeon HD 5570 XtendTV

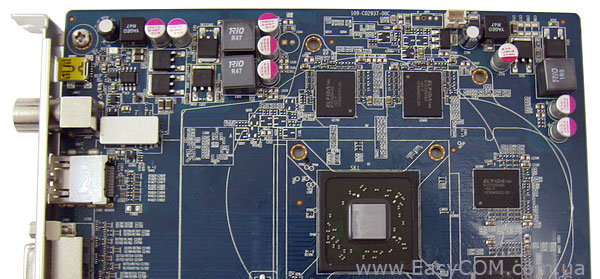

На лицьовій стороні друкованої плати крім самого GPU розташувалася половина чіпів відеопам'яті та компоненти вузла стабілізації живлення.

gpu-z Sapphire Radeon HD 5570 XtendTV

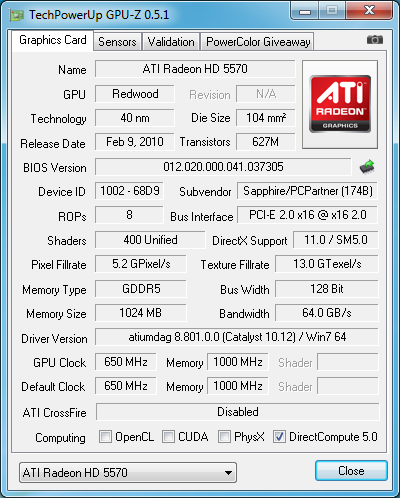

Що стосується самого GPU, то це відеоядро RV830, виконане по 40 нм техпроцесу. Частота роботи відеоядра відповідає рекомендованому значенню 650 МГц. Даний чіп має 400 уніфікованих шейдерних процесорів, 20 текстурних блоків, а кількість ROP дорівнює 8. Більш деталізований звіт про характеристики відеочіпа, як завжди, дає утиліта GPU-Z.

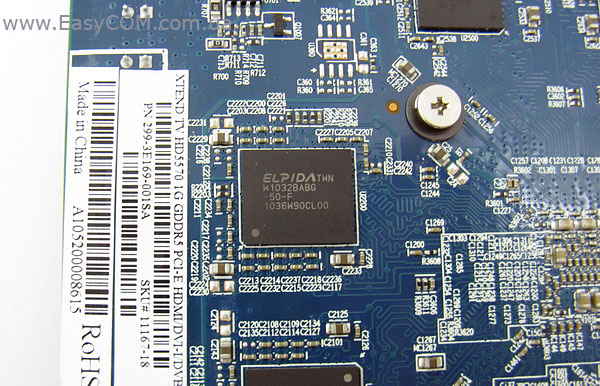

Відеопам'ять загальним об'ємом 1 ГБ набрана вісьма мікросхемами стандарту GDDR5 виробництва ELPIDA (W1032BABG-50-F), які згідно з документацією можуть функціонувати на ефективній частоті до 5 ГГц. Оскільки на протестованій відеокарті пам'ять функціонує на ефективній частоті 4 ГГц, то, напевно, продуктивність пристрою можна буде певною мірою підвищити шляхом розгону пам'яті.

Sapphire Radeon HD 5570 XtendTV

Відеоядро та чіпи відеопам'яті Sapphire Radeon HD 5570 XtendTV одержують енергію від перетворювача живлення, виконаного за схемою 2+1 фази. Керування фазами реалізовано за допомогою ШІМ-контролера NEXSEM NX2422, який розташувався на зворотному боці плати. Розглянута відеокарта має мале енергоспоживання, тому роз’єму для додаткового живлення не потрібно – вся енергія надходить через шину PCI Express.

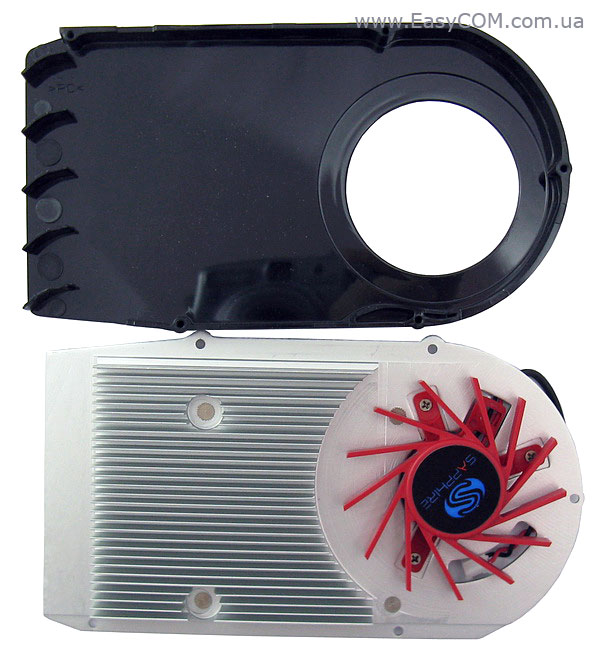

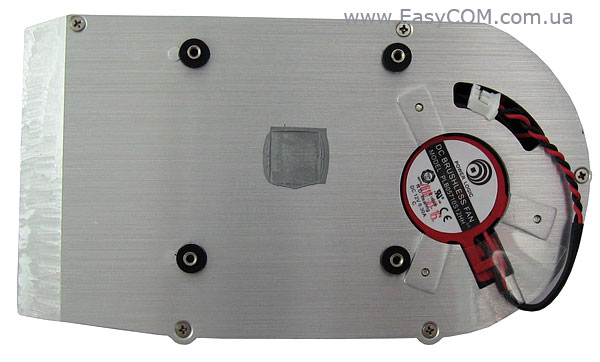

Система охолодження Sapphire Radeon HD 5570 XtendTV складається з компактного алюмінієвого радіатора, накритого пластиковою кришкою з фірмовою наклейкою, і невеликого вентилятора.

Радіатор кріпиться до плати на гвинтах і вступає в контакт тільки з відеоядром. Взагалі, шум від вентилятора в процесі роботи, можна охарактеризувати, як трохи вище за середнє.

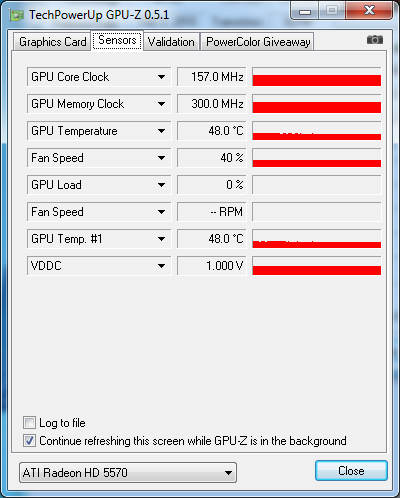

При відсутності навантаження частота роботи чіпа знижується до 157 МГц, а відеопам'ять уповільнюється до 300 МГц (ефективна частота 600 МГц). Це забезпечує зниження енергоспоживання та, відповідно, температури і гучності системи охолодження.

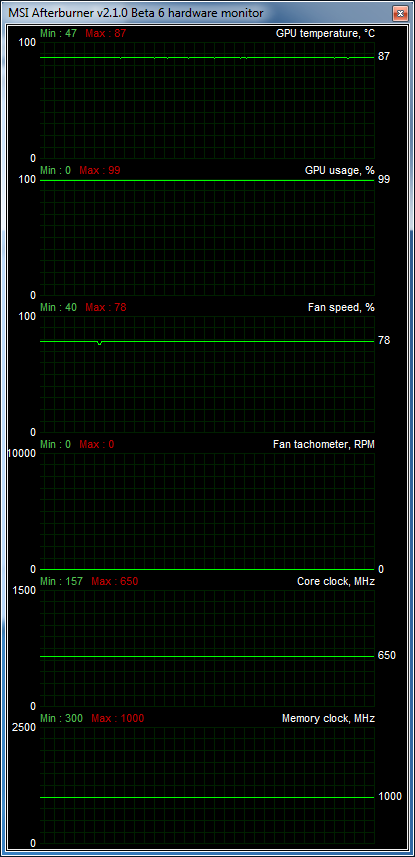

Під час максимального навантаження на відеокарту за допомогою утиліти FurMark, температура графічного ядра становила 87 градусів, а вентилятор системи охолодження при цьому працював на 78% від максимальної потужності, не створюючи великого шуму.

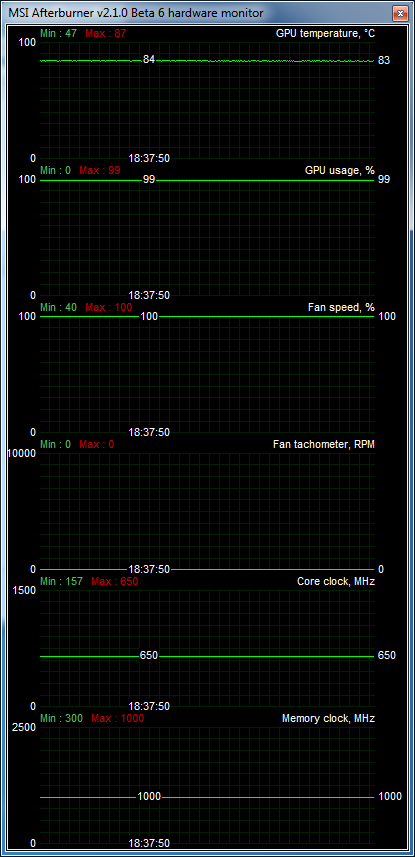

При встановленні швидкості обертання вентилятора вручну на 100%, температура на ядрі падає до 83 градусів, але кулер виходить уже трохи гучніше.

Робота технології Xtend TV

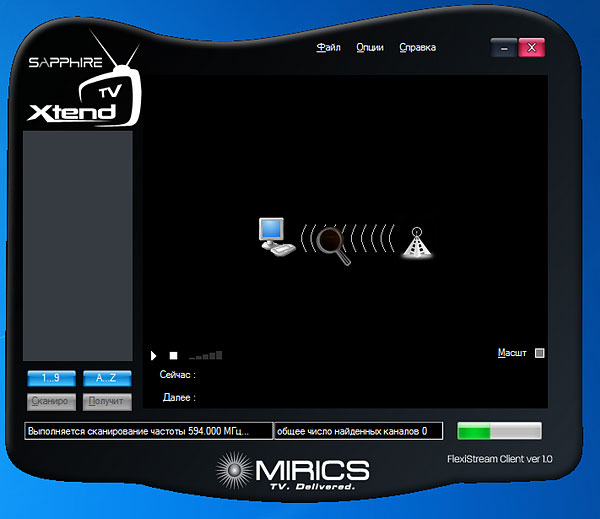

Чіп цифрового ТВ-тюнера розпаяний на платі та пов'язаний з відеочіпом, однак вимагає підключення до USB-порту. Для цього на задній панелі відеокарти є mini-USB порт, від якого повинно бути недалеко до USB-портів материнської плати. Одразу відзначимо, що за відведений для тестування відеокарти час, нам не вдалося «піймати» жодного каналу цифрового віщання. Утиліта FlexiStream, що додається на диску, встановлення якої ніяк не можна назвати простим, зручним та зрозумілим, неодноразово сканувала ефір, але так нічого і не знайшла.
