Огляд новітньої відеокарти Sapphire Radeon HD 2600 XT GDDR4
10-08-2007
Вслід за дискусійним та «гарячим» графічним процесором Radeon HD 2900 XT від AMD/ATI, який претендує на топовий, з 28-го липня почалися продажі «масових» Radeon HD 2600 XT. Здешевлені графічні процесори в середньому, як буде видно згідно специфікації, являють собою 1/3 від флагманського рішення. Але разом зі спрощенням помітно зменшилося енергоспоживання, а також значно знижена вартість, що робить відеокарти на цьому GPU більш доступними. Але спрощення спрощеннями, енергоспоживання енергоспоживанням, вартість вартістю - головне питання в продуктивності. Перш ніж проводити тести та робити висновки, давайте трохи детальніше подивимося на архітектуру новинки.
AMD/ATI Radeon HD 2600 XT | |
Графічний процесор |
R630 |
Техпроцес, нм |
65 |
Число транзисторів, млн. |
390 |
Число уніфікованих потокових процесорів, шт. |
120 |
Число текстурних блоків, шт. |
8 |
Число блоків растеризації (ROP’s), шт. |
4 |
Підтримка версії Pixel Shaders / Vertex Shaders |
4.0 / 4.0 |
Частота графічного процесора, МГц |
800 |
Об'єм пам'яті, Мб |
256/ (512) |
Тип пам'яті, яка підтримується |
GDDR3 / GDDR4 |
Розрядність шини обміну з пам'яттю, Біт |
128 |
Ефективна частота роботи відеопам'яті, МГц |
1400 МГц (700 МГц DDR) для GDDR3 |
Смуга пропущення відеопам'яті, Гб/сек |
~ 22.4 / 35.2 |
Теоретична максимальна швидкість зафарбування, Гпікс./сек |
~ 3.2 |
Теоретична максимальна швидкість вибірки текстур, Гтекс./сек |
~ 6.4 |
Пікова споживана потужність в 3D режимі роботи, Вт |
~ 45 |
Вимоги до потужності блока живлення, Вт |
~ 350 |
Інтерфейс |
PCI-Express x16 |
Виходи |
2 x DVI ( Dual-Link), HDMI, TV-Out, HDTV-Out |

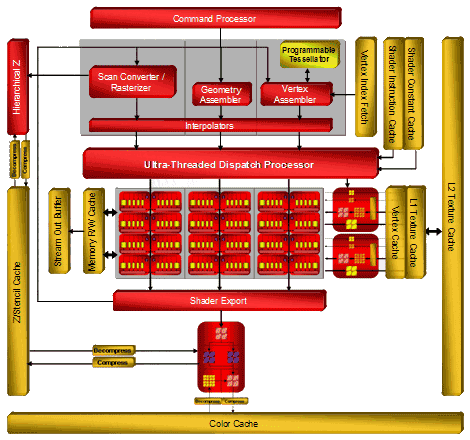

Графічний процесор RV630 своєю архітектурою багато в чому нагадує R600, але має значно менше блоків ALU, ROP, і TMU. Шейдерних 5-компонентних модулів (SPU) в RV630 стало 24 (всього 120 процесорів), а блоків текстурування залишилося 8 і блоків ROP тепер всього 4, в 2 і 4 рази менше ніж в R600, відповідно. Та і шина пам'яті стала значно гірше - всього 128 біт, а не 256 як можна було очікувати. Проте це дозволило значно зменшити площу кристалу, не кажучи про перехід на 65 нм техпроцес, що спричинило зменшення енергоспоживання (RV630 споживає 45 Вт) і, що найбільш важливо, вартості.
Найцікавішою інтерпретацією RV630 стали відеокарти Radeon HD 2600 XT зі швидкою відеопам'яттю GDDR4. Одну з таких відеокарт ми вивчимо.
Відеокарта Sapphire Radeon HD 2600XT GDDR4
Спочатку наведемо коротку характеристику відеокарти:
Назва |
Sapphire Radeon HD 2600 XT 256Mb GDDR4 PCI-E DUAL DVI-I/TVO (PN: 102-B10101-00-AT) |
Графічне ядро |
AMD/ATI Radeon HD 2600 XT (RV630) |
Конвеєра |
120 уніфікованих потокових |
Підтримувані API |
DirectX 10 (Shader Model 4.0) |
Частота ядра |
800 МГц |
Об'єм пам'яті |
256 Мб GDDR4 |
Частота пам'яті |
2200 MГц (1100 МГц DDR) |
Шина пам'яті |
128-розрядна |
Стандарт шини |
PCI Express X16 |
Максимальна роздільна здатність |
До 2560 x 1600 |
Виходи |
2x DVI-I (2x VGA через перехідники, немає в комплекті(!)) |
Підтримка HDCP |
Присутня |
Драйвери |
Свіжі драйвери можна завантажити з: |
Сайт виробника |
Все цены на Sapphire Radeon HD 2600 XT GDDR4

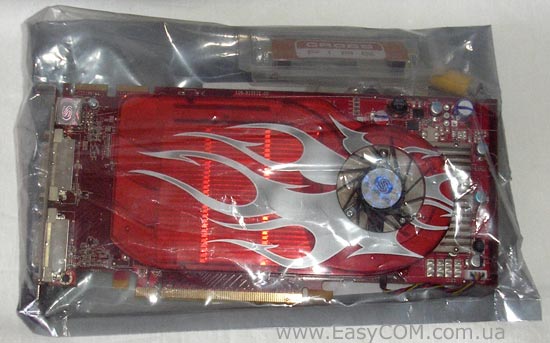

Перша відеокарта на ATI Radeon HD 2600 XT потрапила на тестування в антистатичному пакеті, без якої-небудь фірмової символіки виробника, компанії Sapphire, в оформленні. Навіть систему охолодження не встигли прикрасити, замінивши «семплове» сріблисте полум'я на традиційні обриси кібер-дівчин.

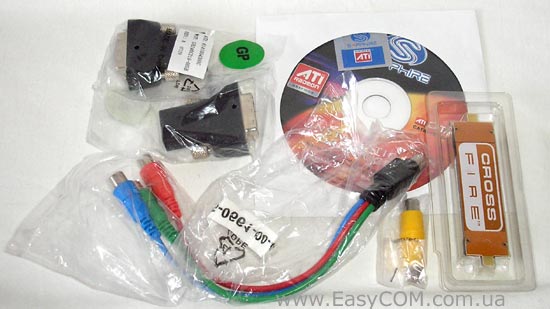

У комплекті з відеокартою можна отримати:
- 2 перехідника з DVI на HDMI;
- Покомпонентний TV-Out (HDTV);
- Перехідник з S-Video на Composite;
- Міст CrossFire;
- CD із драйверами і додатковим програмним забезпеченням;
- Фірмову наклейку.
Досить обмежена комплектація, як для настільки очікуваної відеокарти. Крім того, звертаємо увагу на відсутність перехідників на VGA - такий крок не дуже обрадує власників недорогих моніторів.

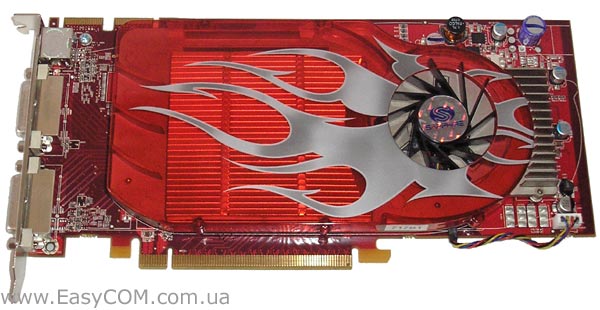

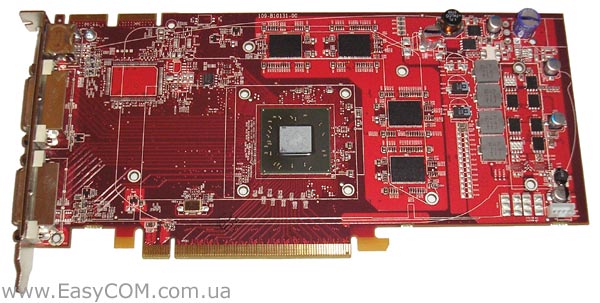

Відеокарта, виконана на червоному текстоліті та має досить великі розміри, хоча не зрівнянні з такими монстрами як відеокарти на Radeon HD 2900 XT або GeForce 8800GTX/Ultra. Дизайн друкованої плати референсний - взагалі це вона і є, рекомендована виробником розведення перших загальнодоступних зразків, які розпродаються від імені Sapphire. Відразу привертає увагу посадкове місце під чіп VIVO, який на відеокарті відсутній. А при ближчому розгляді стає видно, що і в модулі живлення не вистачає елементів, проте друкована плата розрахована на використання додаткового роз’єма живлення.

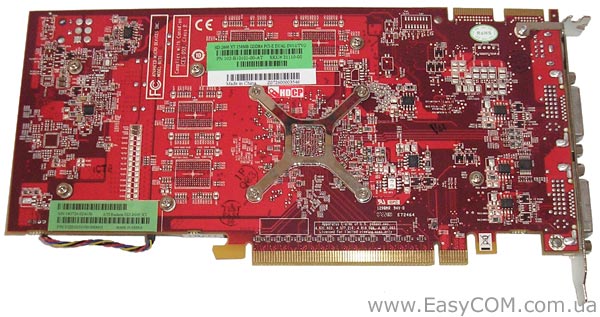

Перевернувши плату, все стає зрозуміло, дивлячись на порожні посадкові місця для чіпів пам'яті. Дизайн друкованої плати універсальний та дозволяє створювати відеокарти з 256 і 512 Мб відеопам'яті. А збільшення елементів на відеокарті, цілком імовірно, спричинить збільшення енергоспоживання - тоді і знадобиться додатковий роз’єм живлення та буде потрібна його обв'язка.
Для підключення пристроїв відображення маємо два роз’єми DVI, які перетворюються за допомогою перехідників в HDMI, і TV-Out, що присутні у комплекті. Підключення моніторів VGA теж можливо, але перехідники з DVI на 15-pin D-Sub VGA доведеться купувати окремо.
Практично всю поверхню фронтального боку відеокарти закриває турбінна система охолодження. Приємно, що в товщину ця система охолодження займає всього один слот. Розглянемо її конструкцію ближче.

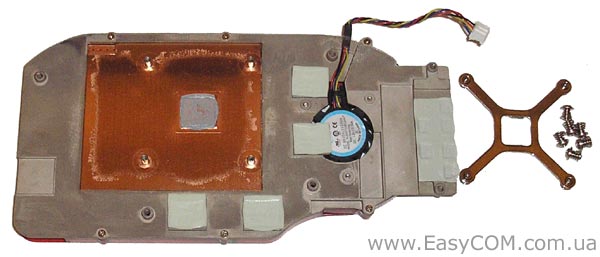

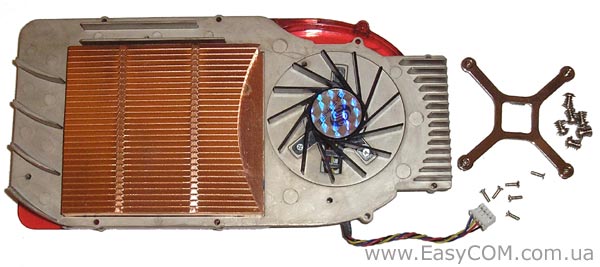

До графічного процесора, через густу термопасту, прилягає масивний мідний теплосприймач, вкритий зі зворотного боку тонкими ребрами. Інша частина « станини-радіатора» виконана з алюміньового сплаву. З однієї сторони до неї кріпиться досить тиха турбіна, а з іншої, через термопрокладинки, вона прилягає до чіпів пам'яті і транзисторам модуля живлення. Таким чином, система охолодження вийшла досить компактною і забезпечує достатнє охолодження всіх елементів, які гріються. Звичайно, можна було встановити і більш продуктивний кулер, але він, напевно, виявився би більш габаритним та дорожче.

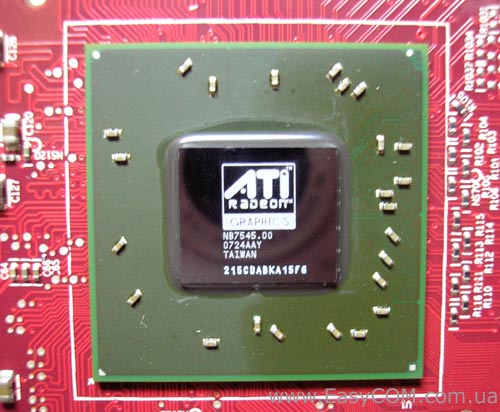

На самому графічному процесорі відсутня явна вказівка моделі. Але драйвер визначає його правильно, як ATI Radeon HD 2600 XT (RV630). Працює GPU, як і має бути, на частоті 800 МГц.

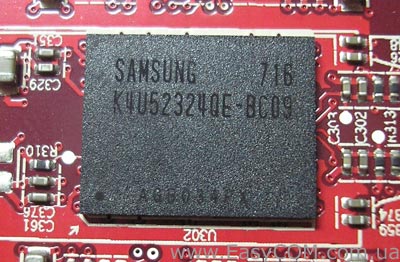

Ось вона, довгоочікувана, пам'ять GDDR4. На відеокарті встановлено 256 Мб відеопам'яті чотирма мікросхемами GDDR4 Samsung K4U52324QE-BC09 з часом відгуку 0,9 нс, що відповідає робочій тактовій частоті 2200 МГц (1100 МГц DDR), на якій чіпи і працюють.
