Огляд і тестування відеокарти MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

Після того як компанія AMD випустила на ринок процесори семитисячної серії, старші моделі попереднього покоління, представлені графічними ядрами Cayman і Barts, були витиснуті більш продуктивними GPU під назвами Tahiti і Pitcairn. Процесори Tahiti лягли в основу дорогих топових відеокарт, а графічні адаптери на базі чіпів Pitcairn були покликані закріпитися в середньому сегменті менш продуктивних, але більш масових моделей.

Лінійка Radeon HD 7800 з сімейства відеокарт Southern Islands з'явилася на ринку самою останньою, вже після того як рішення на базі чіпів Tahiti і Cape Verde надійшли у продаж. У цей час середній ціновий діапазон міцно втримували представники старої серії Radeon HD 6900. Фахівці компанії AMD заявили, що новинка позиціонується як сучасний аналог популярних пару років тому Radeon HD 5800, забезпечуючи високу продуктивність у всіх сучасних ігрових додатках і продаючись за розумною ціною. А нове ядро Radeon HD 7870 можна розглядати не тільки як заміну Radeon HD 6970, але як прямий конкурент GeForce GTX 570 і навіть GeForce GTX 580 від NVIDIA.

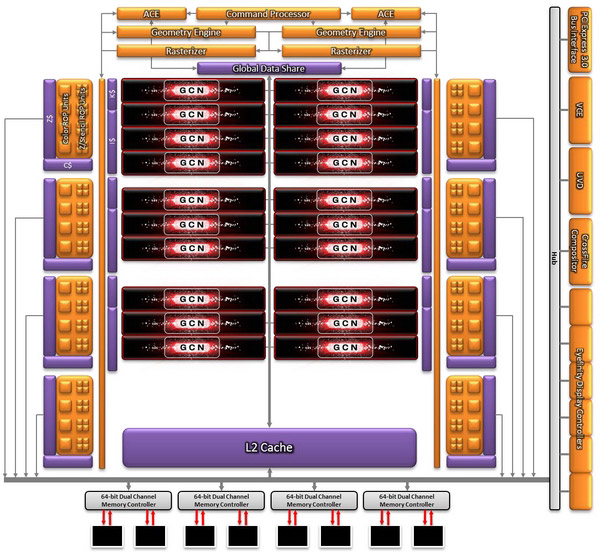

Новий GPU, хоча і поступається за можливостями флагманському чіпу Tahiti, також виконаний на архітектурі Graphics Core Next (GCN), що складається з особливих блоків GCN Compute Unit. Кожний з них самостійно виконує планування і розподіл завдань, має власне сховище даних і кеш-пам'ять першого рівня, 64 потокових процесора і чотири TMU. А подібних блоків у Radeon HD 7870 цілих двадцять штук (в Tahiti їх 32, в Cape Verde – 10), тому загальна кількість потокових процесорів – 1280, а TMU – 80 штук. Основна відмінність Radeon HD 7850 від старшого брата – у чотири відключені GCN Compute Unit. Блоків растеризації у графічного ядра Pitcairn – 32, модулів Geometry Engine – два. У таблиці показано порівняння ряду графічних ядер від AMD і NVIDIA.



Radeon HD 7970

Radeon HD 7870

Radeon HD 7850

GeForce GTX 580

Назва ядра

Tahiti

Pitcairn

Pitcairn

GF110

Технологічний процес, нм

28

28

28

40

Кількість потокових процесорів

2048

1280

1024

512

Кількість блоків растрових операції (ROP)

32

32

32

48

Кількість блоків текстурування (TMU)

128

80

64

64

Розрядність шини пам'яті, біт

384

256

256

384

Частота ядра, МГц

925

1000

860

772

Ефективна частота пам'яті (тип), МГц

5500 (GDDR5)

4800 (GDDR5)

4800 (GDDR5)

4000 (GDDR5)

Приблизна вартість, $

430

270

210

310

Шина пам'яті графічного ядра Pitcairn складається з чотирьох 64-бітних контролерів загальною розрядністю 256 біт. Ефективна частота пам'яті становить 4800 МГц, що трохи нижче, ніж у попередньої шеститисячної серії. Зате GPU Radeon HD 7870 функціонує на частоті 1 ГГц, а новий 28-нанометровий техпроцес зробив ядра AMD економічніше та холодніше. За заявою представників компанії Radeon HD 7870 споживає всього 175 Вт електроенергії. Ядра Pitcairn підтримують всі передові технології AMD: Power Tune, HD3D і Eyefinity 2.0, а також інтерфейси PCI Express 3.0, HDMI 1.4 і Mini-DisplayPort 1.2.

MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

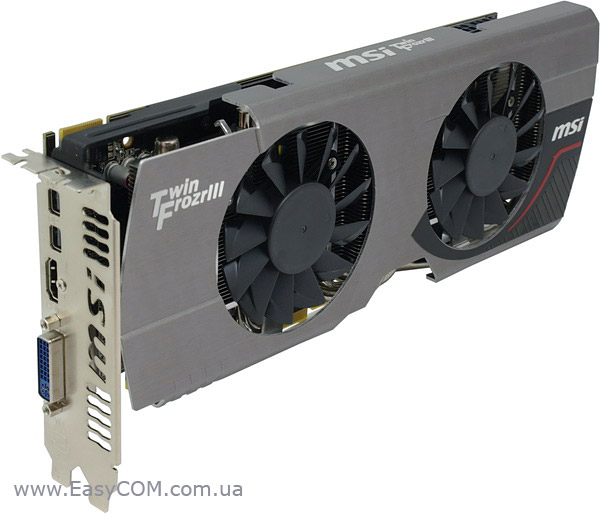

Перейдемо власне до розгляду відеокарти MSI R7870 Twin Frozr 2GD5/OC, створеної на базі старшого чіпа серії Radeon HD 7800. Головною особливістю даного продукту є фірмова система охолодження компанії MSI за назвою Twin Frozr. Крім цього при виробництві графічного адаптера використовувалися високоякісні твердотільні конденсатори, а тактова частота процесора була збільшена до 1050 МГц. Технічні характеристики MSI R7870 Twin Frozr 2GD5/OC можна побачити в запропонованій специфікації.

Модель

MSI R7870 Twin Frozr 2GD5/OC

GPU

Radeon HD 7870 (Pitcairn)

Кількість універсальних процесорів

1280

Кількість текстурних процесорів

80

Число блоків растрових операцій

32

Частота роботи ядра, МГц

1050

Об'єм (тип) пам'яті, МБ

2048 (GDDR5)

Частота роботи пам'яті реальна (ефективна), МГц

1200 (4800)

Ширина шини обміну з пам'яттю, біт

256

Інтерфейс шини

PCI Express 3.0 16х

Вихідні гнізда

1х DVI-I

1х HDMI

2х Mini-DisplayPort

Система охолодження

Двослотова, активна

Підтримувані API

DirectX 11

OpenGL 4.2

Підтримувані технології

DirectCompute 11.1, OpenCL 1.2, C++ AMP, AMD APP, ATI Eyefinity, AMD HD3D

Підтримка багатопроцесорної роботи

 Є

Розміри із системою охолодження, мм

274 х 120 х 42

Мінімальні вимоги до блоку живлення, Вт

500

Драйвери

Останні драйвери можна знайти на сайті виробника відеокарти.

Сайт виробника

http://ua.msi.com/

Все цены на MSI R7870 Twin Frozr 2GD5/OC

MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

Відеокарта MSI R7870 Twin Frozr 2GD5/OC упакована в горизонтально орієнтовану картонну коробку з традиційним оформленням. Крім згадувань про підтримувані технології і графічний процесор, лицьова сторона упаковки містить інформацію про фірмову систему охолодження, що обіцяє температуру ядра на 15 градусів нижче і працює на 9 дБ тихіше референсного рішення. Гасло «Ghz Edition» свідчить про те, що GPU даної відеокарти працює на частоті, що перевищує оцінку в 1 ГГц.

На звороті упаковки можна спостерігати коротку специфікацію відеокарти, мінімальні вимоги до обладнання і повний список підтримуваних рішень.

Верхня кришка упаковки піднімається, пропонуючи увазі найдокладніший опис усіх технічних нововведень виробника, що виділяють даний продукт на ринку. Крім іншого можна відзначити підтримку утилітою Afterburner, що дозволяє розганяти графічні адаптери, а також контролювати основні параметри відеокарти в реальному часі.

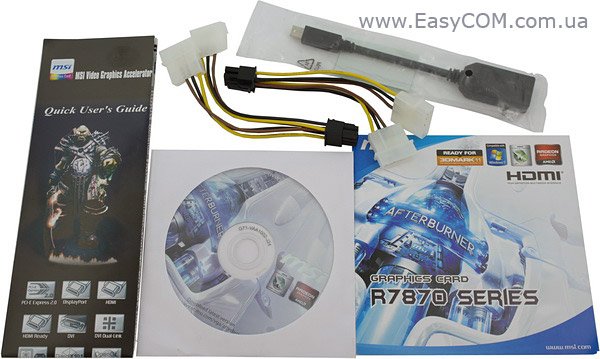

Всередині щільної упаковки з роздільними комірками крім відеоадаптера можна знайти:

  • інструкцію з встановлення відеокарти;
  • короткий посібник користувача;
  • диск з драйверами і утилітами;
  • один перехідник Mini-DisplayPort – DisplayPort;
  • два перехідники живлення відеокарти.

На жаль, відсутній перехідник DVI-VGA і міст CrossFire. Власникам старих VGA-моніторів доведеться придбати його окремо, тому що вихідного роз’ємe D-Sub MSI R7870 Twin Frozr 2GD5/OC немає.

MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

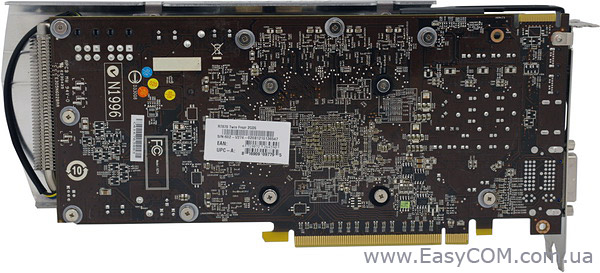

Друкована плата MSI R7870 Twin Frozr 2GD5/OC коричнювато-зеленого кольору і у довжину досягає 245 мм. Однак, з врахуванням подовженого кожуха і радіатора системи охолодження, повна довжина відеокарти – 274 мм. Власникам невеликих корпусів варто звернути на це увагу при покупці. Висота текстоліту становить 120 мм.

MSI R7870 Twin Frozr 2GD5/OC на AMD Radeon HD 7870

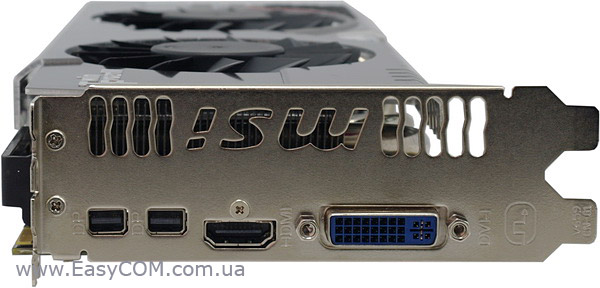

Відеокарта MSI R7870 Twin Frozr 2GD5/OC займає два слоти. Набір рознімань задньої панелі стандартний і представлено двома інтерфейсами Mini-displayport, одним полноразмерным HDMI і одним DVI-I. Вихідні роз’єм розташовані в першому ряді, у другому пророблені отвори для відводу гарячого повітря, стилізовані під назву компанії-виробника. Максимальна роздільна здатність по інтерфейсу DVI становить 2560х1600, по DisplayPort і HDMI – 4096х2160.

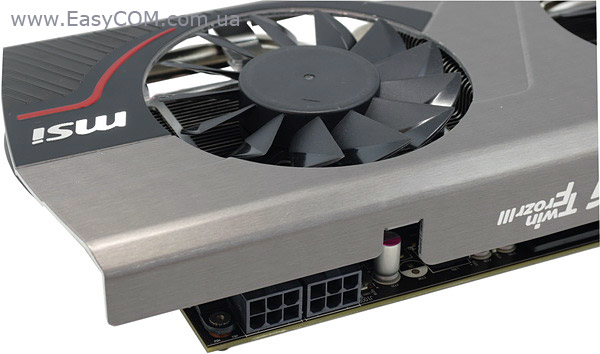

Графічний адаптер оснащений двома роз’ємами додаткового живлення, виведеними у верхній торець карти. Мінімальна потужність блока живлення повинна становити 500 Вт.

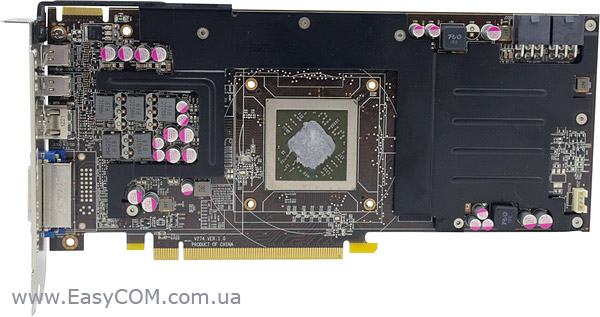

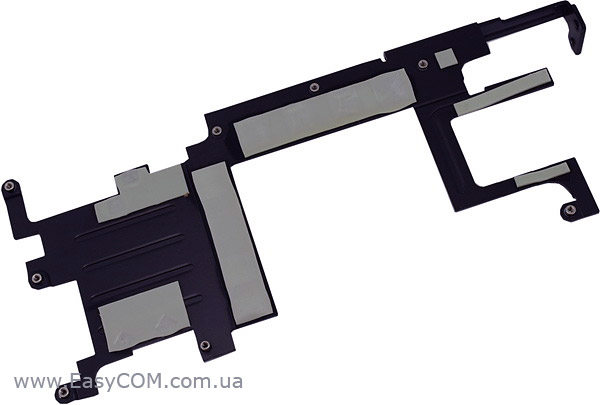

Після демонтажу основної системи охолодження відеокарти MSI R7870 Twin Frozr 2GD5/OC була знайдена металева пластина, під якою знаходиться силова частина плати, а також мікросхеми пам'яті. Дана пластина не з'єднана з головним радіатором і надає додаткову жорсткість карті по ребру.

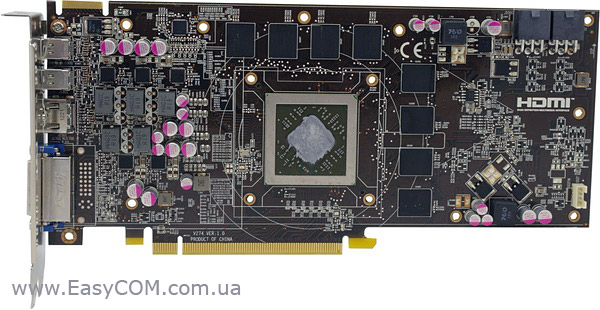

Після зняття пластини стало можна ближче познайомитися з компонентами плати. Нічого нового – фахівці компанії MSI не стали змінювати рекомендований дизайн AMD.

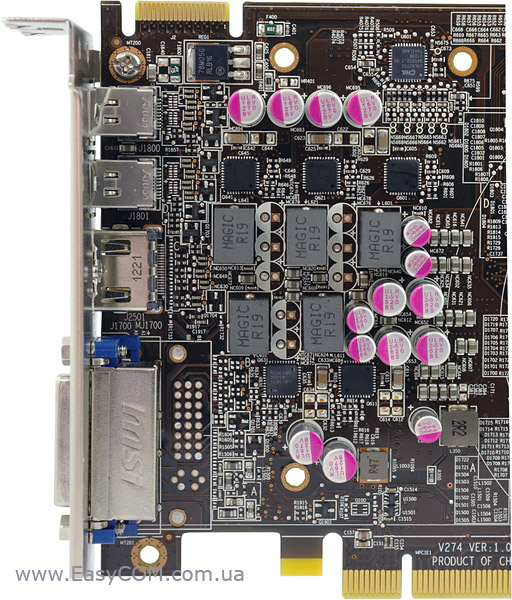

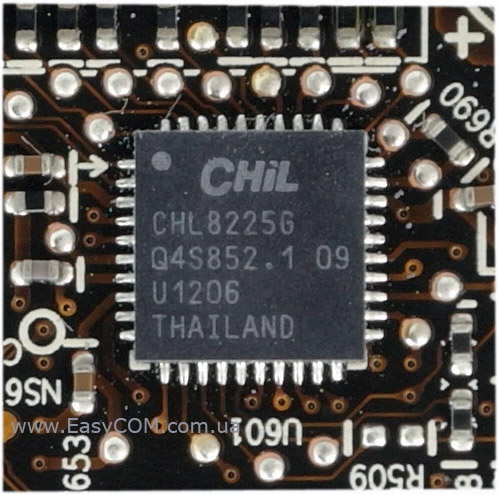

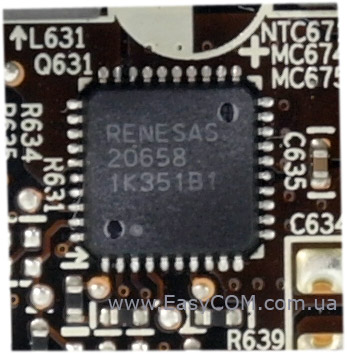

Відеокарта MSI R7870 Twin Frozr 2GD5/OC має всього один роз’єм CrossFire. Силова частина графічного адаптера пятифазна. Фази живлення розташовані горизонтально в передній частині плати. Перетворювач представлений мікросхемами 20658 від компанії Renesas Technology. Керування ними здійснює ШІМ-контролер Chil CHL8225G.

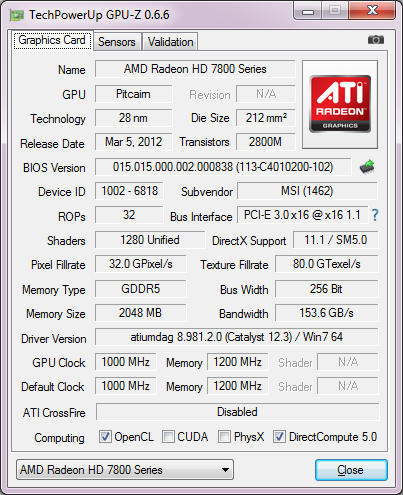

Ядро Pitcairn, створене по 28 нм технології, оточене захисною металевою рамкою. Площа графічного процесора всього 212 кв.мм, однак воно містить у собі 2800 мільйонів транзисторів. Нагадуємо, що відеокарта MSI R7870 Twin Frozr 2GD5/OC має заводський розгін ядра до 1050 МГц, а також можливість змінювати напругу графічного процесора.

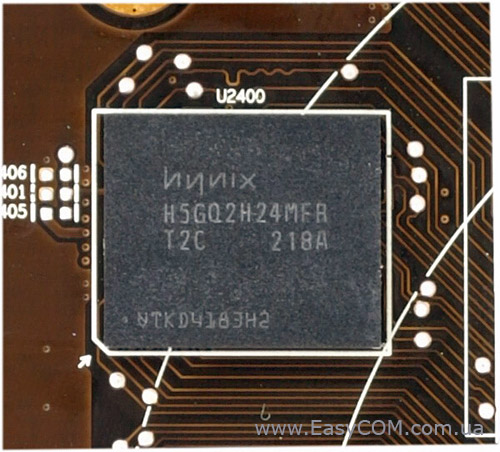

Вісім мікросхем пам'яті MSI R7870 Twin Frozr 2GD5/OC загальним об'ємом 2048 МБ мають маркування H5GQ2H24MFR. Виробник – компанія Hynix – створювала їх з розрахунками на максимальну робочу частоту в 1250 (5000) МГц. Вони встигнули добре зарекомендувати себе в графічних адаптерах лінійки Radeon HD 6900.

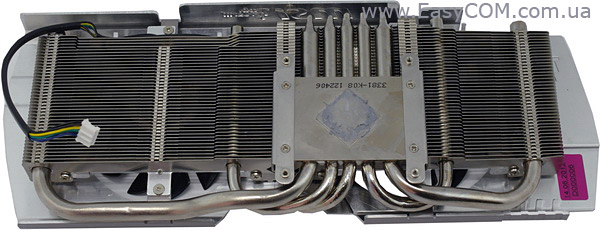

Замість стандартного кулера турбінного типу на відеокарті MSI R7870 Twin Frozr 2GD5/OC встановлена фірмова система охолодження за назвою Twin Frozr III, яка складається з безлічі деталей. У своїй основі вона представляє п'ять теплових трубок, припаяних до багатопластинчатого радіатора і нікельованій мідній основі. Металевий кожух закриває все зверху, надаючи виробу непомітний, але гармонічний вигляд. Пластина основи через термопасту контактує з поверхнею графічного процесора Radeon HD 7870, а ребра радіатора розташовані щільно один до одного. Нікельовані мідні теплові трубки мають діаметри: 8-6-6-6-8 мм. Також не варто забувати про окремий радіатор, що контактує з мікросхемами пам'яті і компонентами стабілізатора напруги живлення. Складність системи охолодження утрудняє чищення радіатора від пилу.

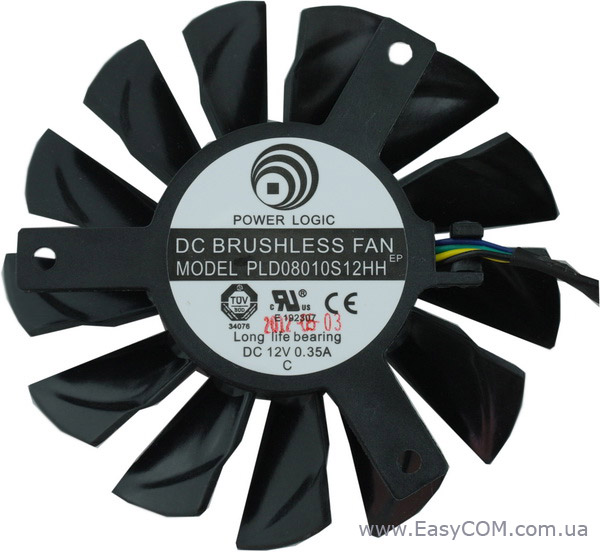

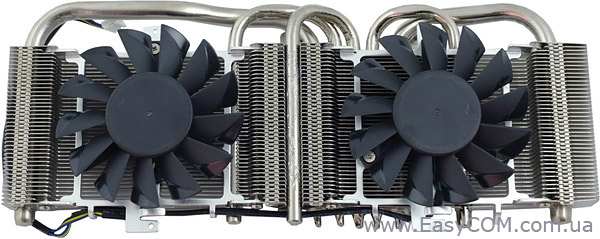

Два стандартні вентилятори Power Logic PLD08010S12HH з діаметрами лопатів всього 74 мм (при зазначених 80 мм) здійснюють охолодження, прямо скажемо, немаленького радіатора. Наскільки вони справляються з своїм завданням, ще покажуть випробування. Цікава деталь – лопатям на кінцях вентиляторів додана особлива форма, що теоретично збільшує площу охолодження на 20 відсотків.

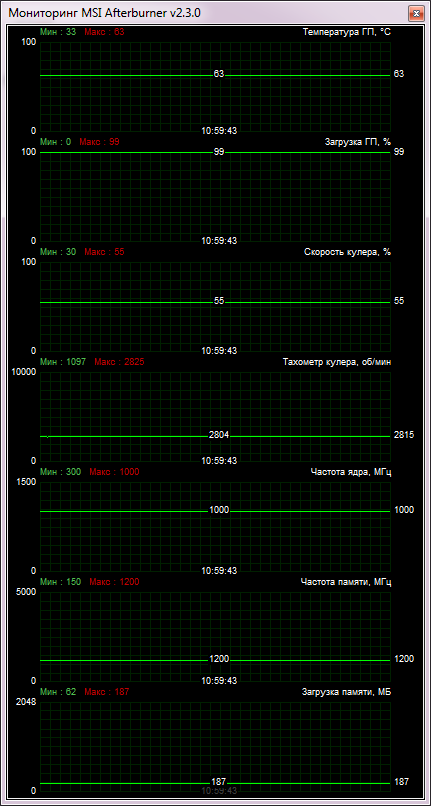

За допомогою програмного пакета MSI Afterburner v2.3.0 перевіримо ефективність роботи системи охолодження Twin Frozr III.

На максимальне навантаження відеокарта MSI R7870 Twin Frozr 2GD5/OC відреагувала збільшенням кількості обертів вентиляторів до 55% від максимуму, що відповідає 2800 обертам у хвилину. Графічне ядро Radeon HD 7870 нагрілося до 63 градусів. Вентилятори при цьому видавали низький, тихий шум. Результати не видатні, але цілком пристойні.

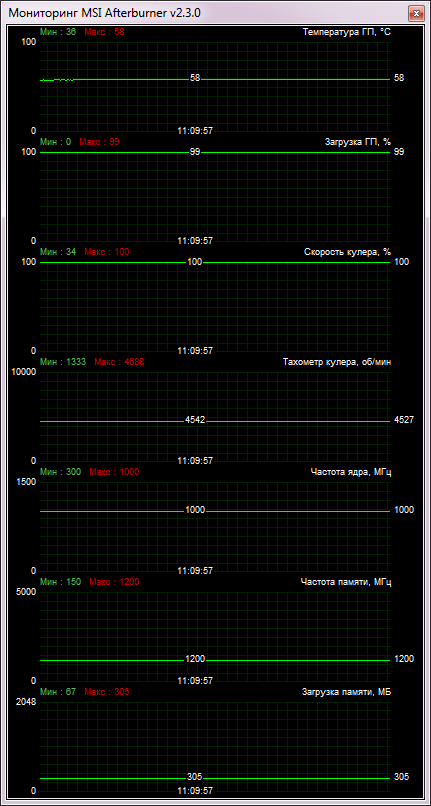

Після того як ми програмним шляхом встановили максимальну швидкість обертання вентиляторів (4500 обертів у хвилину), температура ядра знизилася до значення 58 градусів. Зворотною стороною цього приємного моменту стала поява достатньо високого, добре чутного шуму. Унікальний профіль цього гвинта вентиляторів створює особливий звук, що відрізняє дану систему охолодження від інших.
